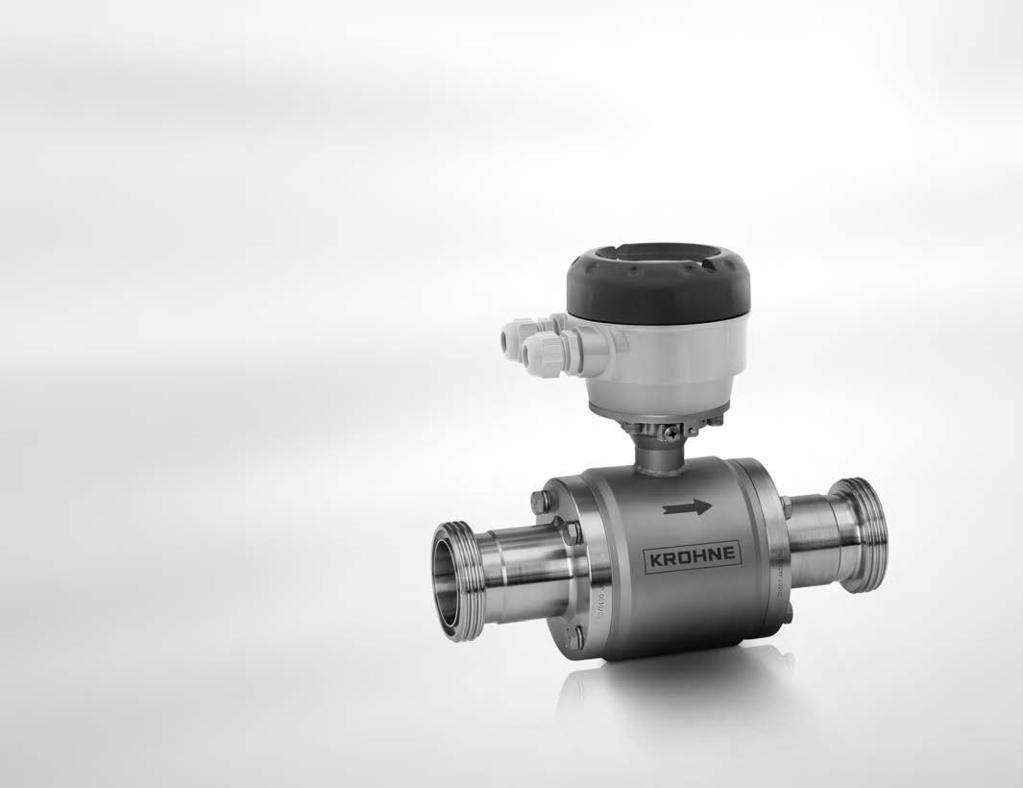

1 OPTIFLUX 6000 Podręcznik Elektromagnetyczna głowica pomiarowa dla zastosowań higienicznych Niniejsza dokumentacja stanowi całość tylko w połączeniu z odpowiednią dokumentacją przetwornika. KROHNE

2 : Adnotacja wydawcy ::::::::::::::::::::::::::::::::::: Wszystkie prawa zastrzeżone. Zabrania się powielania tej dokumentacji lub jakiejkolwiek jej części bez pisemnego upoważnienia KROHNE Messtechnik GmbH. Podlega zmianom bez uprzedniego powiadomienia. Prawa autorskie 2016 przez KROHNE Messtechnik GmbH - Ludwig-Krohne-Str Duisburg (Niemcy) 2

3 OPTIFLUX 6000 Spis treści 1 Instrukcje bezpieczeństwa Zamierzone użycie Certyfikacja Instrukcje bezpieczeństwa producenta Prawo autorskie i ochrona danych Zrzeczenie się Odpowiedzialność i gwarancja produktu Informacja dotycząca dokumentacji Ostrzeżenia i użyte symbole Instrukcje bezpieczeństwa dla operatora Opis urządzenia Zakres dostawy Opis urządzenia Tabliczki znamionowe Instalacja Uwagi instalacyjne Magazynowanie Transport Wstępne wymagania instalacyjne Wymagania ogólne Wibracje Pole magnetyczne Warunki instalacyjne Odcinek dolotowy i wylotowy Zgięcia 2- lub 3-wymiarowe Sekcja T Zagięcia Wylot swobodny Zawór regulacyjny Pompa Odpowietrzenie oraz podciśnienie Wymagania montażowe - samoosuszanie Odchyłka kołnierzy Pozycja montażowa Montaż Momenty dociskowe i ciśnienia Instalacja wersji spawanych Temperatury Przyłącza elektryczne Instrukcje bezpieczeństwa Uziemienie Wirtualna referencja dla IFC 300 wersji (C, W i F ) Schematy podłączeń

4 Spis treści OPTIFLUX Serwis Czyszczenie Dostępność części zapasowych Dostępność usług Zwrot urządzenia do producenta Ogólne informacje Formularz (do skopiowania) i odesłania wraz z urządzeniem Usuwanie Dane techniczne Zasada pomiaru Dane techniczne Wymiary i wagi Dokładność pomiaru Uwagi 47 4

5 OPTIFLUX 6000 Instrukcje bezpieczeństwa Zamierzone użycie Uwaga! Użytkownik ponosi wyłączną odpowiedzialność za właściwe użycie urządzeń pomiarowych w odniesieniu do ich zdatności, zamierzonego przeznaczenia i odporności na korozję użytych materiałów w odniesieniu do mierzonego medium. 1.2 Certyfikacja Informacja! Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenie wynikłe z niepoprawnego użycia lub użycia niezgodnego z zamierzonym przeznaczeniem. Oznaczenie CE Nakładając znak CE, producent zaświadcza, że urządzenie spełniło wszystkie wymagane testy. Urządzenie spełnia ustawowe wymogi dyrektyw EC. Pełna informacja o dyrektywach i standardach UE oraz o certyfikacjach - patrz: deklaracja zgodności CE lub strona internetowa producenta. 5

6 1 Instrukcje bezpieczeństwa OPTIFLUX Instrukcje bezpieczeństwa producenta Prawo autorskie i ochrona danych Niniejsza dokumentacja została sporządzona z należytą uwagą. Niemniej jednak nie możemy zagwarantować, że jej treść jest wolna od błędów, kompletna lub aktualna. Treść dokumentacji chroniona jest prawem autorskim. Udziały stron trzecich identyfikowane są jako takie. Powielanie, obróbka, rozpowszechnianie i jakikolwiek inny rodzaj użycia naruszający prawa autorskie, wymaga pisemnego upoważnienia ze strony autora oraz/lub producenta. Producent w każdym przypadku stara się przestrzegać praw autorskich stron trzecich oraz korzystać zprac wewnętrznych lub ogólnodostępnych. Zbiór danych personalnych (np. nazwiska, adresy pocztowe, adresy owe) zamieszczony jest w dokumentacji - w miarę możliwości - na zasadzie dobrowolności. Tam, gdzie jest to wykonalne, zawsze istnieje możliwość skorzystania z ofert i usług bez podania danych personalnych. Pragniemy zwrócić uwagę, że przesyłanie danych przez Internet (np. w ramach korespondencji owej) może odbyć się z naruszeniem bezpieczeństwa. Nie jest możliwa całkowita ochrona danych przed dostępem do nich osób trzecich. Niniejszym wyraźnie zabraniamy wykorzystywania opublikowanych - w ramach naszego obowiązku - danych kontaktowych, dla celów przesyłania nam jakichkolwiek niezamówionych reklam lub materiałów informacyjnych Zrzeczenie się Producent nie ponosi odpowiedzialności za szkody wynikłe z użycia jego sprzętu, włączając w to, lecz nie ograniczając do szkód: bezpośrednich, pośrednich, przypadkowych i wynikłych. Zrzeczenie nie dotyczy przypadku, gdy producent działał celowo lub z wyraźną niedbałością. W przypadku gdy prawo nie dopuszcza takich ograniczeń na nałożone gwarancje lub wyłączeń ograniczeń dotyczących pewnych szkód, użytkownik może, jeśli to prawo ma do niego zastosowanie, nie podlegać częściowo lub w całości powyższemu zrzeczeniu, wyłączeniom lub ograniczeniom. Jakikolwiek produkt nabyty od producenta podlega gwarancji zgodnie z odpowiednią dokumentacją produktu oraz "Ogólnymi warunkami sprzedaży". Producent zastrzega sobie prawo do zmiany zawartości dokumentacji, włączając w to niniejsze zrzeczenie, w dowolny sposób, w dowolnym czasie, z dowolnego powodu, bez uprzedniego powiadomienia, i nie ponosi odpowiedzialności za skutki takich zmian. 6

7 OPTIFLUX 6000 Instrukcje bezpieczeństwa Odpowiedzialność i gwarancja produktu Odpowiedzialność za poprawny dobór urządzenia do aplikacji ponosi użytkownik. Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia urządzenia przez użytkownika. Niepoprawna instalacja lub obsługa urządzenia (systemu) powoduje unieważnienie gwarancji. Ponadto zastosowanie mają "Ogólne warunki sprzedaży", stanowiące podstawę umowy sprzedaży Informacja dotycząca dokumentacji Celem ochrony przed utratą zdrowia lub uszkodzeniem sprzętu - należy zapoznać się z niniejszą dokumentacją oraz zastosować do obowiązujących standardów i przepisów bezpieczeństwa i higieny pracy. W przypadku jakiegokolwiek problemu ze zrozumieniem treści niniejszej dokumentacji, należy skontaktować się z lokalnym biurem producenta. Producent nie ponosi żadnej odpowiedzialności za skutki wynikłe z niewłaściwego zrozumienia treści niniejszej dokumentacji. Celem niniejszej dokumentacji jest pomoc w stworzeniu warunków roboczych, zapewniających bezpieczne i efektywne użycie urządzenia. Specjalne uwarunkowania i środki ostrożności zaznacza się w niniejszym podręczniku za pośrednictwem poniższych ikon. 7

8 1 Instrukcje bezpieczeństwa OPTIFLUX Ostrzeżenia i użyte symbole Ostrzeżenia dotyczące bezpieczeństwa oznaczone są symbolami. Niebezpieczeństwo! To ostrzeżenie dotyczy bezpośredniego zagrożenia przy pracach elektrycznych. Niebezpieczeństwo! To ostrzeżenie dotyczy ryzyka oparzeń od promieniowania ciepła lub gorącej powierzchni. Niebezpieczeństwo! To ostrzeżenie dotyczy niebezpieczeństwa podczas użycia urządzenia w obszarze zagrożonym wybuchem. Niebezpieczeństwo! Zalecenia, których bezwzględnie należy przestrzegać wcałości. Nawet częściowe odstępstwo od zaleceń może zagrażać zdrowiu lub życiu. Istnieje także ryzyko poważnego uszkodzenia lub zniszczenia urządzenia lub części instalacji. Uwaga! Nawet częściowe odstępstwo od tych zasad bezpieczeństwa może zagrażać zdrowiu. Istnieje także ryzyko poważnego uszkodzenia lub zniszczenia urządzenia lub części instalacji. Uwaga! Odstępstwo od tych instrukcji może narazić urządzenie lub część instalacji na zniszczenie. Informacja! Te instrukcje zawierają informacje istotne dla obsługi urządzenia. Uwaga prawna! Ta uwaga dotyczy informacji o ustawowych dyrektywach i standardach. OBSŁUGA Symbol używany do wskazania czynności, jakie powinien w podanej kolejności wykonać operator. i SKUTEK Symbol używany do wskazania wszystkich istotnych skutków podjętych uprzednio działań. 1.4 Instrukcje bezpieczeństwa dla operatora Uwaga! Ogólnie: urządzenia producenta mogą być instalowane, uruchamiane, serwisowane iobsługiwane tylko przez właściwie przeszkolony i autoryzowany personel. Celem niniejszej dokumentacji jest pomoc w stworzeniu warunków roboczych, zapewniających bezpieczne i efektywne użycie urządzenia. 8

9 OPTIFLUX 6000 Opis urządzenia Zakres dostawy Informacja! Upewnić się, że opakowanie nie jest uszkodzone i obchodzono się znim właściwie. W razie konieczności: poinformować przewoźnika i lokalne biuro producenta. Informacja! Sprawdzając list przewozowy należy upewnić się odnośnie kompletności przesyłki. Rys. 2-1: Zakres dostawy 1 Zamówiony przepływomierz 2 Dokumentacja produktu 3 Raport fabrycznej kalibracji 4 Kabel sygnałowy (tylko dla wersji rozdzielnej) 9

10 2 Opis urządzenia OPTIFLUX Opis urządzenia Urządzenie dostarczane jest w wersji gotowej do pracy. Wszystkie dane robocze zostały ustawione fabrycznie, zgodnie z zamówieniem. Informacja! Szczegółowe informacje o produkcie oraz jego rozszerzona specyfikacja dostępne są przy użyciu PICK (Product Information Centre KROHNE). PICK dostępny jest przez przycisk menu serwisowego na stronie KROHNE.com. Dostępne są następujące wersje: Wersja zwarta (przetwornik montowany jest bezpośrednio na głowicy pomiarowej) Wersja rozdzielona (połączenie elektryczne przetwornika i głowicy kablem prądu polowego i - sygnałowym) Informacja! Ta głowica może być używana w wersji rozdzielonej lub zwartej. Niniejsza dokumentacja dotyczy obu wersji, chociaż na większości rysunków występuje wersja rozdzielona. Rys. 2-2: Dostępne wersje 1 Wersja rozdzielona 2 Wersja zwarta z przetwornikiem IFC Wersja zwarta z przetwornikiem (0 ) IFC Wersja zwarta z przetwornikiem (45 ) IFC Wersja zwarta z przetwornikiem (10 ) IFC

11 OPTIFLUX 6000 Opis urządzenia Tabliczki znamionowe Informacja! Sprawdzając dane z tabliczki znamionowej należy upewnić się, czy urządzenie jest zgodne z zamówieniem. Dotyczy to w szczególności napięcia zasilania. 1 Nazwa i adres producenta 2 Oznaczenie typu przepływomierza i znak CE z numerem jednostki notyfikowanej 3 Dane kalibracji 4 Dane PED 11

12 3 Instalacja OPTIFLUX Uwagi instalacyjne Informacja! Upewnić się, że opakowanie nie jest uszkodzone i obchodzono się znim właściwie. W razie konieczności: poinformować przewoźnika i lokalne biuro producenta. Informacja! Sprawdzając list przewozowy należy upewnić się odnośnie kompletności przesyłki. Informacja! Sprawdzając dane z tabliczki znamionowej należy upewnić się, czy urządzenie jest zgodne z zamówieniem. Dotyczy to w szczególności napięcia zasilania. 3.2 Magazynowanie Przechowywać urządzenie w miejscu suchym, bez kurzu. Unikać długotrwałego oddziaływania słońca. Przechowywać urządzenie w oryginalnym opakowaniu. Temperatura magazynowania: C / F 3.3 Transport Przetwornik pomiarowy Brak specjalnych wymagań. Wersja zwarta Nie podnosić urządzenia za obudowę przetwornika. Nie używać łańcuchów. Wersje kołnierzowe urządzeń: stosować taśmy nośne. Owijać wokół przyłączy procesowych. Rys. 3-1: Transport 12

13 OPTIFLUX 6000 Instalacja Wstępne wymagania instalacyjne Zaopatrzyć się we wszystkie konieczne narzędzia: Klucz Allena (sześciokątny) 4 mm Mały wkrętak Klucz do dławików kablowych Klucz do uchwytu naściennego (tylko wersja rozdzielona) Klucz dynamometryczny do montażu przepływomierza w rurociągu 3.5 Wymagania ogólne Informacja! Poprawna instalacja wymaga podjęcia stosownych środków ostrożności. Należy upewnić się, co do wystarczającego miejsca. Należy zabezpieczyć przetwornik przed promieniowaniem słonecznym (osłona przeciwsłoneczna). Przetworniki instalowane w szafkach sterujących wymagają chłodzenia (wentylator lub wymiennik ciepła). Należy unikać nadmiernych wibracji. Przepływomierze podlegają testom wibracyjnym na poziomie określonym w normie IEC Wibracje Rys. 3-2: Unikać wibracji Pole magnetyczne Rys. 3-3: Unikać pól magnetycznych 13

14 3 Instalacja OPTIFLUX Warunki instalacyjne Odcinek dolotowy i wylotowy Rys. 3-4: Zalecane odcinki: dolotowy i wylotowy 1 Patrz rozdział: "Zgięcia 2- lub 3-wymiarowe" 2 2 DN 3 Zawór spustowy (opróżnienie rurociągu) α ; > Zgięcia 2- lub 3-wymiarowe Rys. 3-5: Dolot: 2- i/lub 3-wymiarowe zgięcia przed przepływomierzem długość dolotu: przy zgięciach 2-wymiarowych: 5 DN; przy zgięciach 3-wymiarowych: 10 DN 14

15 OPTIFLUX 6000 Instalacja Sekcja T Zagięcia Rys. 3-6: Odległość za sekcją T 1 10 DN Rys. 3-7: Instalacja w odcinkach z zagięciami α ; >2 1 Zawór spustowy (opróżnienie rurociągu) Rys. 3-8: Instalacja w odcinkach z zagięciami 15

16 3 Instalacja OPTIFLUX Wylot swobodny Rys. 3-9: Instalacja przed wylotem swobodnym α ; >2 1 Zawór spustowy (opróżnienie rurociągu) Zawór regulacyjny Rys. 3-10: Instalacja przed zaworem regulacyjnym Pompa α ; >2 1 Zawór spustowy (opróżnienie rurociągu) Rys. 3-11: Instalacja za pompą 16

17 OPTIFLUX 6000 Instalacja Odpowietrzenie oraz podciśnienie Rys. 3-12: Odpowietrzenie 1 5 m 2 Punkt odpowietrzenia Rys. 3-13: Podciśnienie 1 5 m 17

18 3 Instalacja OPTIFLUX Wymagania montażowe - samoosuszanie Informacja! Dla instalacji z oznaczeniem 3A: instalować głowicę pionowo lub w rurociągu z minimalnym zalecanym nachyleniem, jak wskazano! 1 Rys. 3-14: Uwaga dla instalacji z oznaczeniem 3A 1 Minimalne nachylenie Minimalne nachylenie Średnica znamionowa DIN ISO 2037 DIN A ISO 2852 DIN Tri Clamp 2, na życzenie 18

19 OPTIFLUX 6000 Instalacja Odchyłka kołnierzy Uwaga! Dopuszcz. odchyłka pow. czołowych kołnierzy rurociągu: L max - L min 0,5 mm / 0,02" Rys. 3-15: Odchyłka kołnierzy 1 L max 2 L min Pozycja montażowa Rys. 3-16: Pozycja montażowa Instalować głowicę w osi rurociągu. Czoła kołnierzy muszą być równoległe do siebie. 19

20 3 Instalacja OPTIFLUX Montaż Momenty dociskowe i ciśnienia Rys. 3-17: Dokręcanie śrub Uwaga! Maksymalny dopuszczalny moment docisku zależy od materiału uszczelnienia; informacje - patrz: karta katalogowa Sworznie: stosować materiał SS, klasa 70-A2. Dokręcanie śrub Zawsze należy dociskać sworznie równomiernie i naprzemiennie. Nie przekraczać maksymalnego momentu docisku. Krok 1: Zastosować ok. 50% maksymalnego momentu przedstawionego w tabeli. Krok 2: Zastosować ok. 80% maksymalnego momentu przedstawionego w tabeli. Krok 3: Zastosować 100% maksymalnego momentu przedstawionego w tabeli. Maksymalny moment docisku dla kołnierza A Średnica znamionowa [mm] Ciśnienie znam. Sworznie Max. moment [Nm] 25 PN 40 4x M PN 40 4x M PN 25 4x M PN 25 6x M PN 25 6x M PN 10 6x M PN 10 6x M

21 OPTIFLUX 6000 Instalacja 3 Typ przyłącza Rozmiar przyłącza Max. ciśnienie robocze Instalacja wersji spawanych mm cal bar psig Aseptyczny spaw dla DN rurociągu DIN DN DN DN Aseptyczny spaw dla rurociągu ISO , , , , Gwint mleczarski DIN DN DN DN DN Przyłącze SMS , Kołnierze DIN A DN DN DN DN Zacisk ISO ,5...76, , , Zacisk DIN DN DN Zacisk Tri Clamp - 1/ , , Obciążenie próżnią wszystkie wersje i rozmiary 0 mbar abs. 0 psia 1 Bez znaku 3A 2 na życzenie Montaż głowic z przyłączem spawanym: postępować wg poniższej procedury: Zamontować głowicę w rurociągu i zgrzać punktowo złącza do wspawania. Jest to konieczne do wyrównania otworów montażowych kołnierza. Usunąć głowicę i uszczelnienia z adapterów przez odkręcenie wkrętów. Przyspawać adaptery do rurociągu. Po schłodzeniu rurociągu założyć uszczelnienia i zamontować głowicę. 21

22 3 Instalacja OPTIFLUX Temperatury Uwaga! Chronić urządzenie przed światłem słonecznym. Temperatura otoczenia C F min. max. min. max. Oddzielna głowica pomiarowa Wersja zwarta z: IFC 050, IFC100 & IFC Maksymalna temperatura procesu Typ przyłącza Oddzielna głowica pomiarowa Zwarty + IFC 050 & IFC100 Zwarty + IFC 300 C F C F C F Aseptyczny spaw dla rurociągu DIN Aseptyczny spaw dla rurociągu ISO 2037 Gwint mleczarski DIN Przyłącze SMS Kołnierze DIN A Zacisk ISO Zacisk DIN Zacisk Tri Clamp C dla temp. otoczenia 40 C F dla temp. otoczenia 104 F 3 Bez znaku 3A 22

23 OPTIFLUX 6000 Przyłącza elektryczne Instrukcje bezpieczeństwa Niebezpieczeństwo! Prace z przyłączem elektrycznym mogą być wykonywane tylko przy odłączonym zasilaniu. Sprawdź dane dotyczące napięcia na tabliczce znamionowej! Niebezpieczeństwo! Obowiązują krajowe przepisy dot. instalacji elektrycznych! 4.2 Uziemienie Niebezpieczeństwo! Dla urządzeń Ex zastosowanie mają dodatkowe uwagi dotyczące bezpieczeństwa - patrz: dokumentacja Ex. Uwaga! Należy zastosować się do obowiązujących przepisów BHP. Prace dotyczące podzespołów elektrycznych urządzenia mogą być wykonywane wyłącznie przez właściwie przeszkolony personel. Informacja! Sprawdzając dane z tabliczki znamionowej należy upewnić się, czy urządzenie jest zgodne z zamówieniem. Dotyczy to w szczególności napięcia zasilania. Niebezpieczeństwo! W celu ochrony personelu przed porażeniem, urządzenie musi zostać uziemione zgodnie zobowiązującymi przepisami. Rys. 4-1: Uziemienie 23

24 4 Przyłącza elektryczne OPTIFLUX Wirtualna referencja dla IFC 300 wersji (C, W i F ) Rys. 4-2: Wirtualna referencja Minimalne wymagania: Rozmiar: DN10 Przewodność elektryczna 200 µs/cm Kabel elektrod: maks. 50 m / 164 ft, typ DS 4.4 Schematy podłączeń Informacja! Schematy podłączeń znajdują się w dokumentacji odpowiedniego przetwornika pomiarowego. 24

25 OPTIFLUX 6000 Serwis Czyszczenie Uwaga! W zasadzie nie jest wymagana żadna obsługa. Niemniej należy upewnić się, czy środek czyszczący nie uszkodzi powierzchi zewnętrznej lub uszczelnień. 5.2 Dostępność części zapasowych Producent stosuje podstawową zasadę, według której części zapasowe dla każdego urządzenia lub istotnego wyposażenia dodatkowego będą dostępne w okresie 3 lat od momentu dostawy urządzeń z ostatniego cyklu produkcyjnego. Zasada ta dotyczy tylko części zapasowych podlegających normalnemu, eksploatacyjnemu zużyciu. 5.3 Dostępność usług Po wygaśnięciu okresu gwarancji producent oferuje szereg usług uzupełniających. Najistotniejsze to: naprawa, konserwacja, wsparcie techniczne oraz szkolenia. Informacja! W celu uzyskania informacji, należy kontaktować się z przedstawicielem. 5.4 Zwrot urządzenia do producenta Ogólne informacje Niniejsze urządzenie zostało starannie wyprodukowane i sprawdzone. Zainstalowane iobsługiwane zgodnie z niniejszą dokumentacją, nie powinno sprawiać żadnych problemów. Uwaga! Jeśli jednak zajdzie konieczność odesłania urządzenia do przeglądu lub naprawy, należy zastosować się do następujących punktów: Z powodu uregulowań prawnych dotyczących ochrony środowiska oraz bezpieczeństwa i zdrowia personelu, producent może obsługiwać, testować lub naprawiać zwrócone urządzenia, tylko jeśli pozostawały one w kontakcie z produktem bezpiecznym dla personelu i środowiska. Powyższe oznacza, że producent może przyjąć urządzenie, tylko jeśli dołączono do niego świadectwo (patrz: następny rozdział) potwierdzające, że urządzenie jest bezpieczne dla obsługi. Uwaga! Jeśli urządzenie stykało się z produktami toksycznymi, żrącymi, palnymi lub niebezpiecznymi w odniesieniu do wody, należy: zapewnić - jeśli konieczne przez płukanie i neutralizację - że wszystkie przestrzenie wolne są od niebezpiecznych substancji, dołączyć certyfikat potwierdzający bezpieczeństwo urządzenia, z podaniem substancji, z jakimi się stykało. 25

26 5 Serwis OPTIFLUX Formularz (do skopiowania) i odesłania wraz z urządzeniem Uwaga! W celu uniknięcia ryzyka dla naszego personelu, niniejszy formularz musi być dostępny przed rozpakowaniem urządzenia, do którego jest dołączony. Firma: Adres: Wydział: Nazwisko: Tel.: Nr fax. i/lub Nr zamówienia lub nr seryjny producenta: Urządzenie stykało się z następującą substancją: Ta substancja jest: radioaktywna niebezpieczna dla wody toksyczna żrąca łatwopalna Zapewniamy, że wszystkie przestrzenie urządzenia są wolne od w/w substancji. Wszystkie przestrzenie zostały przepłukane i zneutralizowane. Niniejszym zapewniamy, że przesyłane urządzenie jest bezpieczne dla personelu i środowiska ze strony resztek substancji, jakie mogą wnim wystąpić. Data: Podpis: Pieczęć: 5.5 Usuwanie Uwaga! Procedurę likwidacji należy przeprowadzić wg obowiązujących w danym kraju przepisów. Segregacja WEEE (Zużyty osprzęt elektryczny i elektroniczny) w ramach UE: Wg dyrektywy 2012/19/EU, urządzenia monitorujące i sterujące oznaczone symbolem WEEE ikończące okres użytkowania nie mogą być wyrzucane z innymi rodzajami odpadów. Użytkownik musi pozbyć się urządzeń WEEE w wyznaczonym punkcie, zajmującym się recyklingiem lub przesłać je do naszej lokalnej organizacji lub przedstawicielstwa. 26

27 OPTIFLUX 6000 Dane techniczne Zasada pomiaru Elektrycznie przewodząca ciecz płynie w polu magnetycznym, w elektrycznie izolowanej rurze. Pole magnetyczne generowane jest przez prąd przepływający poprzez parę cewek. Wewnątrz cieczy generowane jest napięcie U: U = v * k * B * D gdzie: v = średnia prędkość liniowa przepływu k = współczynnik korekcji geometrycznej B = natężenie pola magnetycznego D = wewnętrzna średnica rury pomiarowej Sygnał napięciowy U zbierany na elektrodach jest proporcjonalny do średniej liniowej prędkości medium v, zatem - do natężenia przepływu Q. Przetwornik pomiarowy wzmacnia sygnał napięciowy, odfiltrowuje zakłócenia i konwertuje go na sygnał użyteczny. Rys. 6-1: Zasada pomiaru 1 Cewki polowe 2 Pole magnetyczne 3 Elektrody 4 Indukowane napięcie (proporcjonalne do prędkości liniowej) 27

28 6 Dane techniczne OPTIFLUX Dane techniczne Informacja! Następujące dane dotyczą zastosowań ogólnych. W celu uzyskania danych właściwych dla określonej aplikacji, należy skontaktować się z lokalnym biurem producenta. Dodatkowe informacje (certyfikaty, oprogramowanie,...) oraz kompletną dokumentację produktu można kopiować bez opłaty - ze strony internetowej (Downloadcenter). System pomiarowy Zasada pomiaru Zakres zastosowań Wartość mierzona Podstawowa wartość mierzona Wtórna wartość mierzona Prawo Faradaya indukcji elektromagnetycznej Elektrycznie przewodzące ciecze Liniowa prędkość przepływu Przepływ objętościowy Konstrukcja Cechy Konstrukcja higieniczna Obudowa ze stali k.o. Przyłącza procesowe spożywcze i higieniczne Konstrukcja modułowa System pomiarowy składa się zgłowicy pomiarowej i przetwornika. Dostępny jest w wersji zwartej lub rozdzielonej. Wersja zwarta Z przetwornikiem IFC 050: OPTIFLUX 6050 C Z przetwornikiem IFC 100: OPTIFLUX 6100 C Z przetwornikiem IFC 300: OPTIFLUX 6300 C Wersja rozdzielona Wersja naścienna (W) z przetwornikiem IFC 050: OPTIFLUX 6050 W Wersja naścienna (W) z przetwornikiem IFC 100: OPTIFLUX 6100 W Wersja polowa (F), naścienna (W), kasetowa (R) z przetwornikiem IFC 300: OPTIFLUX 6300 F, W lub R Średnica znamionowa DN2, / 1/10"...6" Zakres pomiarowy m/s / ft/s Dokładność pomiaru Warunki odniesienia Warunki przepływu podobne do EN Medium: woda Temperatura: C / F Ciśnienie robocze: 1 bar / 14,5 psig Odcinek dolotowy: 5DN Przewodność elektryczna 300 µs/cm Kalibracja na mokro wg EN metodą bezpośredniego porównania objętości. Krzywe dokładności Odniesiony do przepł. obj. (MV = wartość mierzona) Wartości odniesione do wyj. impulsowego / częstotl. Dodatkowa typowa odchyłka pomiaru dla wyjścia prądowego wynosi ±10 μa. Szczegółowe informacje patrz: Dokładność pomiaru strona

29 OPTIFLUX 6000 Dane techniczne 6 Powtarzalność Stabilność długookresowa Kalibracja specjalna Warunki robocze Temperatura Temperatura procesowa Temperatura otoczenia Temperatura magazynowania Ciśnienie Ciśnienie otoczenia Ciśnienie znamionowe kołnierza Obciążenie próżnią Własności chemiczne Warunek fizyczny Przewodność elektryczna Dopuszczalna zawartość gazu (objętość) Dopuszcz. ilość ciał stałych (objętość) ±0,1% wart. mierz., minimum 1 mm/s ±0,1% wart. mierz. Na życzenie Rozdzielona głowica: C / F Wer. zwarta z przetwornikiem IFC 300: C / F Wer. zwarta z przetwornikiem IFC IFC 100: C / F Szczegółowe informacje patrz: Temperatury strona 22. Dla wersji Ex temperatury różnią się. Szczegóły: patrz stosowna dokumentacja Ex C / F C / F Atmosferyczne Szczegółowe informacje patrz: Wymiary i wagi strona mbar / 0 psi Ciecze elektrycznie przewodzące Standard: 1 μs/cm Woda: 20 μs/cm IFC 050: 3% IFC 100: 3% IFC 300: 5% IFC 050: 10% IFC 100: 10% IFC 300: 70% Warunki instalacyjne Instalacja Zagwarantować zawsze całkowite wypełnienie głowicy pomiarowej. Szczegółowe informacje patrz: Instalacja strona 12. Kierunek przepływu W przód i w tył Strzałka na głowicy wskazuje dodatni kierunek przepływu Odcinek dolotowy 5 DN Odcinek wylotowy 2 DN Wymiary i wagi Szczegółowe informacje patrz: Wymiary i wagi strona

30 6 Dane techniczne OPTIFLUX 6000 Materiały Obudowa czujnika DN2,5...15: Stal k.o. Duplex (1.4462) DN : stal k.o. AISI 304 (1.4301) Rura pomiarowa Stal k.o. AISI 304 (1.4301) Adaptery Stal k.o. AISI 316 L (1.4404) Wykładzina Puszka łączeniowa (tylko wersja F) Elektrody Uszczelnienia Przyłącza procesowe Inne materiały na życzenie. PFA Standard: Aluminium, kryte powłoką poliuretanową Opcja: Stal k.o. AISI (1.4408) Standard: Hastelloy C Opcja: Hastelloy B2, platyna, stal k.o., tantal, tytan Standard: EPDM FDA zaleca uszczelki EPDM tylko dla medium 8% tłuszczu. Opcja: Silikon (tylko nie-ex) DIN seria 2 / DN2, seria A DIN DN2, DIN A kołnierz DN znacięciem DIN DN ISO 2037 DN2, ISO 2852 DN2, SMS 1145 DN2, Tri Clamp 1/10"...6" Uwaga: głowice o średnicy < DN10 mają przyłącze DN10, co oznacza mniejszą średnicę głowicy. Przyłącza elektryczne Kabel sygnałowy Typ A (DS) Typ B (BTS) Kabel standardowy, z podwójnym ekranem Maks. długość: 600 m / 1950 ft (zależnie od przewodności i głowicy pomiarowej). Pozostałe informacje - patrz: dokumentacja przetwornika. Kabel opcjonalny, z potrójnym ekranem Maks. długość: 600 m / 1950 ft (zależnie od przewodności i głowicy pomiarowej). Pozostałe informacje - patrz: dokumentacja przetwornika. 30

31 OPTIFLUX 6000 Dane techniczne 6 Dopuszczenia i certyfikaty CE Przepływomierz spełnia ustawowe wymogi dyrektyw EC. Producent zaświadcza, nakładając znak CE, że urządzenie spełniło wszystkie mające zastosowanie testy. Obszar zagrożony wybuchem ATEX Pełna informacja o dyrektywach i standardach UE oraz o certyfikacjach - patrz: deklaracja zgodności CE lub strona internetowa producenta. Szczegóły: patrz stosowna dokumentacja Ex. Wersja zwarta z przetwornikiem IFC 300 C: II 2 G, II D, II 2 (1) G Wersja rozdzielona (F): II 2 G, II 2 D FM W połączeniu z przetwornikiem IFC 300 C lub F: Class I, Div 2, grupy A, B, C i D Class II, Div 2, grupy F i G Class III, Div. 2, grupy F i G Dostępne tylko dla DN2, CSA Wpołączeniu z przetwornikiem IFC 300 C lub F: Class I, Div 2, grupy A, B, C i D Class II, Div 2, grupy F i G Class III, Div. 2, grupy F i G Dostępne tylko dla DN2, Pozostałe dopuszczenia i standardy Kategoria ochronna wg Standard IEC 529 / EN IP 66/67 (NEMA 4/4X/6) Opcja (tylko wersja F) IP 68 polowe (NEMA 6P) IP 68 fabryczne (NEMA 6P) IP 68 dostępne tylko w wykonaniu rozłącznym i z puszką łączeniową ze stali k.o.. Higieniczne Dopuszczenie 3A EHEDG Próba udarowa IEC g dla 18 ms Testy wibracyjne IEC f = Hz, rms = 4,5 g, t = 30 min. 31

32 6 Dane techniczne OPTIFLUX Wymiary i wagi DIN (seria 2 lub DIN seria A) Gwintowany adapter DN2, z przyłączem procesowym DN10 / gwintowany adapter DN15 Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] 2, , ,5 32

33 OPTIFLUX 6000 Dane techniczne 6 Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] ,6 132, , , , , , , , , , , , , , ,3 33

34 6 Dane techniczne OPTIFLUX 6000 DIN Gwintowany adapter DN2, z przyłączem procesowym DN10 / gwintowany adapter DN15 Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliżo na waga DN PN d i G l a L H W [kg] 2, Rd 28 x 1/8" 53, , Rd 34 x 1/8" 53, ,5 34

35 OPTIFLUX 6000 Dane techniczne 6 DIN Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliżo na waga DN PN d i G l a L H W [kg] Rd 52 x 1/6" 49, , Rd 65 x 1/6" 91, , Rd 78 x 1/6" 93, , Rd 95 x 1/6" 77, Rd 110 x 1/4" 107, , Rd 130 x 1/4" 109, , Na życzenie

36 6 Dane techniczne OPTIFLUX 6000 DIN A Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] , , , , , , , , , , ,

37 OPTIFLUX 6000 Dane techniczne 6 DIN Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] ,5 41, , ,5 80, , , , , , , , ,

38 6 Dane techniczne OPTIFLUX 6000 ISO 2037 Gwintowany adapter DN2, z przyłączem procesowym DN10 / gwintowany adapter DN17,2 Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Waga DN PN d i G l a L H W [kg] 2, ,5 17, ,5 38

39 OPTIFLUX 6000 Dane techniczne 6 ISO 2037 Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Waga DN PN d i G l a L H W [kg] , ,6 132, , , , , , , , , , ,8 101, , , ,4 114, , , ,5 139, , , ,3 39

40 6 Dane techniczne OPTIFLUX 6000 ISO 2852 Gwintowany adapter DN2, z przyłączem procesowym DN10 / gwintowany adapter DN17,2 Rozmiar znamionowy Wymiary [mm] Przybliż ona Adapter Przepływomierz waga DN [cale] PN d i G l a L H W [kg] 2, /10"...3/8" , ,8 17,2 1/2" , ,8 40

41 OPTIFLUX 6000 Dane techniczne 6 Adapter ze sworzniami DN Rozmiar znamionowy Wymiary [mm] Przybliżo na waga Adapter Przepływomierz DN [cale] PN d i G l a L H W [kg] 25 1" 16 22,6 50,5 41, ,3 38 1,5" 16 35,6 50,5 87, ,4 50 2" 16 48, , ,2 63,5 2,5" 10 60,3 77,5 68, ,5 76,1 3" 10 72, , ,2 101,6 4" 8 97, , ,1 114,3 5" 5 110, ,7 6" 5 135,

42 6 Dane techniczne OPTIFLUX 6000 Tri Clamp Adapter gwintowany DN1/10...1/2" Rozmiar znamionowy Adapter Wymiary [cale] Przepływomierz Przybliżo na waga DN PN d i G l a L H W [kg] 1/10"...3/8" 20 0,37 0,98 1,97 8,5 5,59 1,73 1,5 1/2" 20 0,62 0,98 1,97 8,5 5,59 1,73 1,5 42

43 OPTIFLUX 6000 Dane techniczne 6 Adapter ze sworzniami DN1...6" Rozmiar znamionowy Adapter Wymiary [cale] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] 1" 20 0,85 1,98 1,02 5,64 5,04 3,5 3,2 1½" 20 1,35 1,98 3,46 10,75 6,02 4,49 5,5 2" 20 1,85 2,52 3,46 10,75 6,02 4,49 5,3 2½" 20 2,35 3,05 2,69 11,5 7,09 5, " 20 2,85 3,54 3,68 14,25 7,52 5,98 12,5 4" 12 3,83 4,68 3,38 14,96 9,53 7,99 21,8 5" '- 4,78 5,69 3,54 14,43 10,20 8, " '- 5,78 6,57 3,62 14,98 11,57 10,

44 6 Dane techniczne OPTIFLUX 6000 Adapter SMS 1145 Gwintowany adapter DN2, z przyłączem procesowym DN10 / gwintowany adapter DN15 Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] 2, Rd Rd Rd Rd Rd

45 OPTIFLUX 6000 Dane techniczne 6 Adapter ze sworzniami DN Rozmiar znamionowy Adapter Wymiary [mm] Przepływomierz Przybliż ona waga DN PN d i G l a L H W [kg] ,6 Rd ,1 147, , ,5 Rd , ,6 Rd , ,4 63,5 6 60,3 Rd , , ,9 Rd , , ,6 Rd ,9 45

46 6 Dane techniczne OPTIFLUX Dokładność pomiaru Warunki odniesienia Medium: woda Temperatura: 20 C / 68 F Ciśnienie: 1 bar / 14,5 psi Odcinek dolotowy: 5DN Przewodność elektryczna 300 µs/cm Rys. 6-2: Prędkość przepływu wzgl. dokładności X [m/s]: prędkość przepływu Y [%]: odchyłka od bieżącej wartości mierzonej Wersja zwarta z IFC 300 Dokładność Krzywa DN2,5...6 / 1/10...1/4" 0,3% MV + 2 mm/s 3 DN / 3/8...6" 0,2% MV + 1 mm/s 1 Wersja zwarta z IFC 100 Dokładność Krzywa DN2,5...6 / 1/10...1/4" 0,4% MV + 1 mm/s 2 DN / 3/8...6" 0,3% MV + 1 mm/s 4 DN / 3/8...6" 0,2% MV + 1 mm/s 1 * rozszerzona kalibracja Wersja zwarta z IFC 050 Dokładność Krzywa DN / 3/8...6" 0,5% MV, powyżej 0,5 m/s poniżej 0,5 m/s; odchyłka ± 2,5 mm/s 5 46

47 OPTIFLUX 6000 Uwagi 7 47
