RPL 92080/0893. Sterowanie hydr. zależne od ciśnienia HD Pompy o zmiennej wydajności A4VSO, A4VSH i A4VSG Modele 1 i 2. ciśnienie maksymalne 400 bar
|
|
- Zuzanna Owczarek
- 7 lat temu
- Przeglądów:
Transkrypt
1 Sterowanie hydr. zależne od ciśnienia HD Pompy o zmiennej wydajności A4VSO, A4VSH i A4VSG Modele 1 i 2 wielkość ciśnienie nominalne 350 bar ciśnienie maksymalne 400 bar RPL 92080/ /08.93 Zakres wysokiego ciśnienia - 1 -
2 HD1/2/3 Sterowanie hydrauliczne zależne od ciśnienia sterującego. Regulator HD ustawia wielkość przepływu pompy zależnie od wartości ciśnienia sterującego. Wielkości posiadają regulowany czas przesterowania. Wysoki czas nastawiania jest niezbędny przy pracy z zaworemlv06. Mechaniczne ograniczenie kąta wychylenia tarczy może być ustawione w zakresie od V gmax do 50% Vgmax. Centrowanie sprężynowe cylindra sterującego jest seryjne. UWAGA! W przypadku pomp nastawnych dla obiegu otwartego (przychył jednostronny) opór nastawny V gmin jest nastawiony na ok. 20 bar. przy zamkniętym przyłączu B. Przy ustalaniu ciśnienia sterującego należy zwrócić uwagę, że efektywna wartość zadana hydraulicznego ciśnienia sterującego jest różnicą pomiędzy ciśnieniem sterującym a ciśnieniem w korpusie. W przypadku A4VSH/G jest to także dodatkowo różnica pomiędzy X 1 a X 2. Istnieje możliwość montażu indukcyjnego przetwornika przemieszczenia IW-9 (RD92076). Proszę o zaznaczenie swoich wymagań na piśmie. Dane techniczne Ciśnienie sterujące P St bar HD1 10 ±0,5-45 ±1,5 (X 1,X 2 ) HD2 10 ±0,5-28 ±1,5 HD3 5,5 ±0,5-19 ±1,5 patrz strony 4 i 5. Wielkość / / Droga nastawienia S max mm 14,2 17,1 20,7 25,9 32,6 37 Powierzchnia nastawienia A cm 2 3,9 6,4 9 14,4 18,8 28,5 Objętość nastawienia V Smax cm 3 5, ,7 37,3 61,4 105 Minimalne wymagane ciśnienie ster. P min w P bar Czas nastawiania (przy 200 bar ciśnienia rob.) t s 0,08 0,09 0,10 0,15 0,75 1,0 Zakres regulacji czasu przesterowania t s ,15-0,2-1,0 (przy 200 bar ciśnienia rob) 0,75 Max ciśnienie zasilające p bar 16 A4VSO Obieg otwarty RD92050 Charakterystyka Schemat Kierunek obr. Histereza ±3% V gmax Dokładność ±1% V gmax Schemat Kierunek obrotów Schemat Kierunek obr

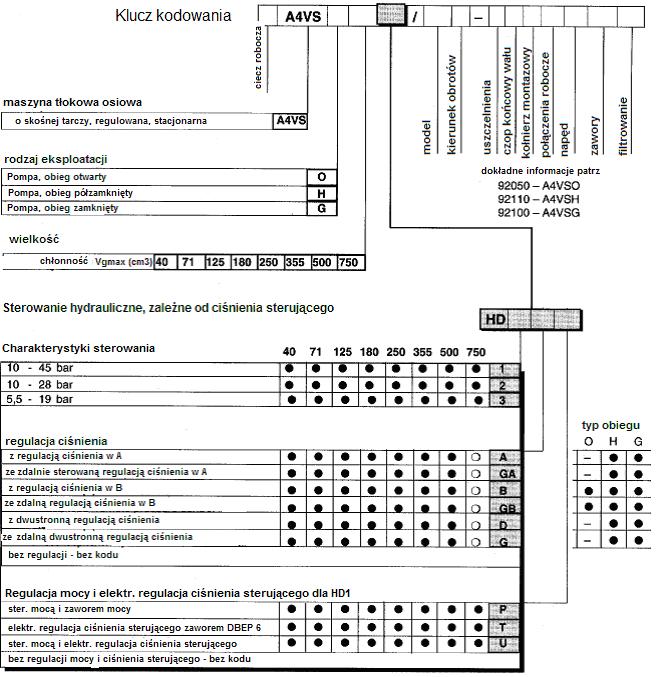

3 A4VSH obieg półzamknięty RD92110 Charakterystyka Schemat A4VSH Histereza ±3% V gmax Dokładność ±1% V gmax A4VSG obieg zamknięty RD92100 Charakterystyka Schemat A4VSG wielk Histereza ±3% V gmax Dokładność ±1% V gmax Elementy składowe 1 Pompa sterowana hydrauliczna 1.1 A4VSO 1.2 A4VSH 1.3 A3VSG 2 Element sterujący 2.1 Ustawienie czasu nastawiania( 500 i 750) 3 Zawór dosysający (A4VSH) 4 Zawór zasilający (A4VSG) 5 Płyta łącząca Schemat A4VSG wielk Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia roboczego (zamknięte) B 1 Przyłącze dodatkowe (zamknięte) S Przyłącze ssące (A4VSO) M S Przyłącze kontrolne ciśnienia ssącego (zamknięte) P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E zasilanie T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 przepłukanie kadłuba U (zamknięta) X 1,X 2 przyłącze ciśnienia sterującego M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) S A, S B przyłącze zaworów dosysających (A4VSH) - 3 -
4 HD1/2/3 wielkość A4VSO obieg otwarty RD92050 Kierunek przepływu od S do B zakres wychyłu 1 ) / ciśnienie sterujące / w X 1 / w X 2 1 )wskaźnik kąta wychylenia Kierunek obrotów W lewo A4VSH obieg połowicznie zamknięty RD92110 A4VSO obieg zamknięty RD92100 Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A od A do B / w X 2 od A do B od B do A 1 )wskaźnik kąta wychylenia W lewo Przyłącze do zabudowy Przyłącze do zabudowy Przy obrotach Przyłącza w.p. *) połączenie gwintowe BO-RVZ 8SM-WD - 4 -
5 HD1/2/3 wielkość A4VSO obieg otwarty RD92050 A4VSO obieg zamknięty RD92100 Kierunek przepływu od S do B zakres wychyłu 1 ) / ciśnienie sterujące / w X 1 / w X 2 1 )wskaźnik kąta wychylenia Kierunek obrotów W lewo Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A od A do B / w X 2 od A do B od B do A 1 )wskaźnik kąta wychylenia W lewo Przyłącze do zabudowy śruby regulacyjne czasu nastawiania Przy obrotach Przyłącze do zabudowy śruby regulacyjne czasu nastawiania Przyłącza *) połączenie gwintowe BO-ETVD 12S - 5 -
6 WARIANT A Z jednostronną regulacją ciśnienia przez przyłącze A Charakterystyka WARIANT GA Z jednostronną zdalną regulacją ciśnienia ( przez X A ) przez przyłącze A Tylko dla A4VSG obieg zamknięty RD Jeżeli ciśnienie na złączu A jest przekroczone otwiera się zawór regulacji ciśnienia, i pompa nasterowuje się aż do momentu powrotu ciśnienia do zadanej wartości. Nie jest możliwa zmiana kierunku obrotów. HDGA posiada zdalne sterowanie ciśnieniem przez Przyłącze X A, jednakże zawór ciśnienia krańcowego nie należy do wyposażenia. Polecamy: DBD 6 (RD25402) Dane Techniczne Zakres regulacji ciśnienia bar w złączu A, ale tylko w wypadku osiągnięcia ciśnienia nastawiania w P. Prosimy o określenie tej wartości. Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A* od A do B / w X 2 od A do B od B do A* * Regulacja ciśnienia w A 1 )wskaźnik kąta wychylenia W lewo Wzrost ciśnienia p 5 bar Histereza ±5bar(wielkości 40,71,125 i 250) ±10bar(wielkość 180, 355, 500 i 750) Elementy składowe 1. A4VSG 2. Element sterujący 4. Zawór zwrotny doładowania 5. Płyta łącząca 6. Regulacja ciśnienia przyłącza A 6.1 Zawór ograniczający ciśnienie (nie należy do wyposażenia) Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia pracy (zamknięte) P Przyłącze ciśnienia ustawiania R(L) napełnianie oleju i odpowietrzanie E doładowanie T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 przepłukanie obudowy (zamknięta) X 1,X 2 przyłącze ciśnienia sterującego X A przyłącze zdalnego sterowania tylko przy HD.GA M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) 1 ) Przyłącze gwintowe BO-RVZ 8SM-WD 2 ) Przyłącze gwintowe BO-RSWV 8SM-WD 3 ) Przyłącze gwintowe BO-ETVD 12S - 6 -
7 Wielkość Schemat HD.A HD.GA Zdalne sterowanie ciśnieniem GA Wielkość Schemat HD.A Kierunek obr. HD.GA Zdalne sterowanie ciśnieniem GA - 7 -
8 WARIANT B Z jednostronną regulacją ciśnienia przy złączu B WARIANT GB Z jednostronną zdalną regulacją ciśnienia ( przez X B ) przy złączu B Jeżeli ciśnienie na złączu B przekracza wartość ustawioną na zaworze regulacji ciśnienia, zawór otwiera się i przesterowuje pompę aż momentu powrotu ciśnienia do wyregulowanej wartości. Nie jest możliwa zmiana kierunku obrotów. HDGA posiada zdalne sterowanie ciśnieniem przez Przyłącze X B, jednakże zawór ograniczający ciśnienie nie należy do zakresu dostawy. Polecamy: DBDH 6 (RD25402) Dane Techniczne Zakres regulacji kontroli ciśnienia bar w złączu B, ale tylko w wypadku osiągnięcia ciśnienia kontrolnego w P. Prosimy o określenie tej wartości /08.93 Elementy składowe 1. Pomba z hydraulicznym sterowaniem 1.1 A4VSO 1.2 A4VSG 2. Element sterujący 5. Płyta łącząca 7. regulacja ciśnienia Przyłącza B 7.2 Zawór ciśnienia krańcowego (nie należy do wyposażenia) Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia sterującego (zamknięte) B 1 Przyłącze dodatkowe (zamknięte) S Przyłącze ssące P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E doładowanie (A4VSG) T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 Przepłukanie kadłuba (zamknięta) X 1,X 2 X B przyłącze ciśnienia sterującego przyłącze zdalnego sterowania regulatorem ciśnienia tylko w HD.GB M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) Charakterystyka Wzrost ciśnienia p 5 bar Histereza ±5bar(wielkości 40,71,125 i 250) ±10bar(wielkość 180, 355, 500 i 750) A4VSO układ otwarty RD92050 Schemat wielkość
9 Schemat wielkość /08.93 A4VSG obieg zamknięty RD Schemat wielkość Schemat wielkość
10 HD.B/ HD.GBwielkość A4VSO obieg otwarty RD92050 Kierunek przepływu od S do B* zakres wychyłu 1 ) / Kierunek obrotów ciśnienie sterujące / w X 1 / w X 2 * Regulacja ciśnienia w B 1 )wskaźnik kąta wychylenia W lewo A4VSH obieg połowicznie zamknięty RD92110 A4VSO obieg zamknięty RD92100 Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A od A do B* / w X 2 od A do B* od B do A * Regulacja ciśnienia w B 1 )wskaźnik kąta wychylenia W lewo 92080/ ) Przyłącze gwintowe BO-RVZ 8SM-WD 2 ) Przyłącze gwintowe BO-RSWV 8SM-WD
11 HD.B/ HD.GB wielkość A4VSO obieg otwarty RD92050 Kierunek przepływu od S do B* zakres wychyłu 1 ) / Kierunek obrotów ciśnienie sterujące / w X 1 / w X 2 * Regulacja ciśnienia w B 1 )wskaźnik kąta wychylenia W lewo A4VSH obieg połowicznie zamknięty RD92110 A4VSO obieg zamknięty RD92100 Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A od A do B* / w X 2 od A do B* od B do A * Regulacja ciśnienia w B 1 )wskaźnik kąta wychylenia W lewo 92080/08.93 *) Przyłącze gwintowe BO-ETVD 12S
12 A4VSG układ zamknięty RD WARIANT D Z dwustronną regulacją ciśnienia. Charakterystyka 92080/08.93 WARIANT GB Z dwustronną zdalną regulacją ciśnienia Dwa zawory podłączone do właściwego źródła wysokiego ciśnienia, przejmują dane o poziomie przepływu by nie dopuścić do przekroczenia zadanego ciśnienia roboczego. W wypadku HDG sterowanie ciśnieniem złączy wysokociśnieniowych A i B odbywa się zdalnie przez Przyłącza X A i X B, jednakże zawór ograniczający ciśnienie nie należy do zakresu dostawy. Polecamy: DBDH 6 (RD25402) Dane Techniczne Zakres regulacji kontroli ciśnienia bar w złączu A i B, ale tylko w wypadku osiągnięcia ciśnienia ustawiania w P. Prosimy o określenie tej wartości. Kierunek przepływu zakres wychyłu 1 ) / ciśnienie sterujące Kierunek obrotów / w X 1 od B do A od A do B / w X 2 od A do B od B do A 1 )wskaźnik kąta wychylenia Wzrost ciśnienia p 5 bar Histereza ±5bar(wielkości 40,71,125 i 250) ±10bar(wielkość 180, 355, 500 i 750) Elementy składowe 1. AV4VSG z hydraulicznym sterowaniem 2. Element sterujący 3. Płyta łącząca 6. regulacja ciśnienia Przyłącza A(B przy obrotach ) 7. regulacja ciśnienia Przyłącza B(A przy obrotach ) 6.1 Zawór ciśnienia krańcowego (nie należy do wyposażenia) 7.1 Zawór ciśnienia krańcowego (nie należy do wyposażenia) Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia sterującego (zamknięte) P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E doładowanie (A4VSG) T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 Przepłukanie kadłuba (zamknięte) X 1,X 2 X A,X B przyłącze ciśnienia sterującego przyłącze zdalnego sterowania regulatorem ciśnienia tylko w HD.GB M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) W lewo Przyłącza 1 ) Przyłącze gwintowe BO-RVZ 8SM-WD 2 ) Przyłącze gwintowe BO-RSTV 8SM-WD 3 ) Przyłącze gwintowe BO-ETVD 12S
13 Wielkość Schemat HD.D kierunek obrotów Kierunek obrotów Schemat HD.G kierunek obrotów Przy kierunku obrotów, zamienione orurowanie przy M A i M B Wielkość Schemat HD.D Kierunek obrotów Schemat HD.G Kierunek obrotów
14 WARIANT P Regulacja mocy dla HD1 Przy wzrastającym ciśnieniu roboczym, ciśnienie sterujące ( t.j. wartość zadana HD) zostanie zredukowane przez zawór stałej mocy LV 06. Wielkość wydajności pompy zostanie tak zmieniona, by nie przekroczyć zadanej wartości momentu obrotowego. Dane techniczne Min wartość początku regulacji musi być większa niż zadane ciśnienie na P. Charakterystyka ustawienia mocy jest ustawiana fabrycznie. Przy zamawianiu prosimy o podanie np. 55 kw przy 1500min -1 Charakterystyka 92080/08.93 Elementy składowe 8. Zawór stałej mocy patrz RD95546 LV (wielkość ) LV (wielkość ) 8.1 Płyta łącząca do montażu zaworu mocy (wielkość ) 8.2 Zawór alternatywny (A4VSH/G) Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia sterującego (zamknięte) P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E doładowanie (A4VSG) T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 przepłukanie kadłuba (zamknięte) X 1,X 2 przyłącze ciśnienia sterującego M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) 1 ) Przyłącze gwintowe BO-RVZ 8SM-WD 2 ) Przyłącze gwintowe BO-RSTV 8SM-WD
15 Wielkość Schemat A4VSG obieg zamknięty Obieg otwarty tylko Przyłącze X 2 kierunek obrotów tylko Przyłącze X 1 kierunek obrotów Umiejscowienie złączy X 1 X 2 jak w wykonaniu podstawsdowym HD (patrz strona 4) Wielkość Schemat A4VSG obieg zamknięty Obieg otwarty Przyłącze X 1 zamknięte kierunek obrotów lub Przyłącze X 2 zamknięte kierunek obrotów
16 Wariant T elektr. regulacja ciśnienia sterującego z DBEP6 dla HD1 Przy działającym magnesie a lub b, na zaworze proporcjonalnym DPEB odpowiednia komora sterująca X 1 lub X 2 zostaje zasilona ciśnieniem sterującym. Sterowanie przez elektryczną wartość zadaną. Cewka ogranicza hydrauliczne ciśnienie sterujące. Dane techniczne Zakres regulacji mA=10 45 bar na X 1,X 2 Elementy 9 Zawór proporcjonalny DBEP 6 patrz: RD29164 Wykonanie B z dyszą na dopływie 1,0 mm (układ otwarty) Wykonanie C z dyszą na dopływie 1,0 mm (układ zamknięty) 9.1 Płyta montażowa do zabudowy zaworu proporcjonalnego. Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia sterującego (zamknięte) B 1 Przyłącze dodatkowe (zamknięte) S Przyłącze ssące (A4VSO) M S Przyłącze kontrolne ciśnienia ssącego (zamknięte) P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E doładowanie T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 przpłukanie kadłuba (zamknięta) X 1,X 2 przyłącze ciśnienia sterującego (zamknięte) M przyłącze kontroli ciśnienia w komorze (zamknięte) ( rozmiar 500 i 750) A4VSO obieg otwarty RD DBEP 6, Wykonanie B Charakterystyka Schemat połączeń rozmiar kier. obrotu X 1 + orurowanie dla obrotu Intensywność przepływu Histereza ±4% V gmax Dokładność 2% V gmax Kierunek przepływu S do B Zasięg obrotu/ Kierunek obr. Działanie magnesu /b /b Ciśnienie sterujące A4VSG obieg zamknięty RD DBEP 6, wykonanie C Histereza ±4% V gmax Dokładność 2% V gmax Schemat połączeń wielkość Przepływ Przepływ Intensywność przepływu Ciśnienie sterujące
17 HD1T Wielkość Wielkość ) połączenie gwintowe B0-RVZ 8SM-WD 2) połączenie gwintowe B0-RSTV 8SM-WD 3) połączenie gwintowe B0-ETVD 12S
18 Wariant U Regulacja mocy i elktr. regulacja ciśnienia sterującego przy użyciu BPEP6 dla HD1 To wykonanie jest kombinacją z HD1P(strony 14 15) i HD1T (strony 16-17) Kombinacje dla systemu modułowego Przykład HD1BU NG Przykładowy schemat Układ zamknięty Kierunek obrotów Kombinacje dla systemu modułowego Przykład HD1DU NG Przykładowy schemat Układ zamknięty Kierunek obrotów Elementy składowe: 1. A4VSG z sterowaniem hydraulicznym 2. element sterujący 5. płyta łącząca 7. Przyłącze kontroli ciśnienia B (strona 8) 8. zawór wydajności LV06 (strona 14) 8.1 płyta łącząca do zabudowy zaworu wydajności 8.2 zawór proporcjonalny DBEP 6 (strona16) Elementy składowe: 1. A4VSG z ustawianiem hydraulicznym 2. element sterujący 5. płyta łącząca 6. Przyłącze kontroli ciśnienia A (strona 6) (B przy obrotach ) 7. Przyłącze kontroli ciśnienia B (strona 8) (A przy obrotach ) 8. zawór stałej mocy LV06 (strona 14) 9. zawór proporcjonalny DBEP 6 (strona16)
19 HD1BU Wielkość A4VSG obieg zamknięty Kierunek obrotów HD1DU Wielkość A4VSG obieg zamknięty Kierunek obrotów A1 z zaworem wydajności (model HD1BU) A2 bez zaworu wydajności (model HD1BT A2 bez zaworu wydajności (model HD1DT A1 z zaworem wydajności (model HD1DU) : 1) połączenie gwintowe B0 ETVD 12S 2) połączenie gwintowe B0 RSWV 8SM WD Przyłącza A, B Przyłącze ciśnienia M A, M B Przyłącze kontrolne ciśnienia sterującego (zamknięte) P Przyłącze ciśnienia sterującego R(L) napełnianie oleju i odpowietrzanie E doładowanie T spust oleju (zamknięty) U zawór płuczący (zamknięty) K 1,K 2,K 3 przepłukanie kadłuba (zamknięte) X 1,X 2 przyłącze ciśnienia sterującego M przyłącze kontroli ciśnienia w komorze (zamknięte) ( wielkość 500 i 750)
20 Pompy nastawne A4VS RD Regulator ciśnienia DR Regulator ciśnienia regulator przepływu FR regulator ciśnienia i przy pracy równoległej przepływu DFR DP RD Regulator mocy Zdalnie sterowany regulator mocy Sterowanie hydrauliczne zależne od o charakterystyce Charakterystyka stałej mocy LR3 ciśnienia sterującego LR2N hiperbolicznej LR2 RD RD92072 Sterowanie hydrauliczne Sterowanie ręczne MA Sterowanie silnikiem elektrycznym EM HW RD Hydr. sterowanie przepływem Hydrauliczne sterowanie Hydrauliczne sterowanie Zależne od przepływu HM1/2 przepływem HS/HSP przepływem EO1 Zastosowanie: - sterowanie 2-punktowe - jednostka bazowa do sterowania Serwo lub proporcjonalnego RD RD Hydrauliczne sterowanie, zależne od Ciśnienia sterującego HD Regulacja obrotów, wtórnie regulowane DS1-20 -
Zawór stałej mocy LV 06 Elementy sterowania dla typoszeregu 5 i typoszeregu E/C
RL 95546/05.87 Elementy sterowania dla typoszeregu 5 i typoszeregu E/C RL 95546/05.87 Zastąpiono 01.82 Klucz typowielkości Oznaczenia Zawór stałej mocy Wielkość nominalna Wielkość nominalna Wykonanie 1
