1 Z trójnikami (inline) Do bezpośredniego montażu (insertion) Dla zastosowań OEM WSKAŹNIKI PRZEPŁYWU Technicon 12/2015 1

2 Niezawodne Bezpieczne Sprawdzone SIKA posiada ponad 45-cio letnie doświadczenie w produkcji wskaźników przepływu dla płynów. Nasze doświadczenie na tym polu, które nas wyróżnia wśród innych producentów, pozwala nam na produkcję wysoko innowacyjnych produktów bazujących na koncepcji modułowej. Oferujemy wskaźniki przepływu dostosowane do różnorodnych zastosowań i procesów. SIKA jest nie tylko rynkowym liderem w tym względzie, ale zapoczątkowała także konstrukcję bezsprężynową. Liczne długotrwałe i wymagające testy naszych produktów prowadzone przez 16 lat potwierdziły jakość naszych produktów. Nasza oferta zawiera sześć standardowych serii, które mogą być przeprojektowane i tak dopasowane, aby spełnić specyficzne wymagania klienta. Nasza szczegółowa modułowa koncepcja uwzględnia również duży zakres podłączeń procesowych ze zróżnicowanymi trójnikami (inline) lub różnymi gwintami do bezpośredniego montażu (insertion). Nasze wskaźniki wciskane (Push-In) są najbardziej innowacyjnym wariantem naszej oferty. Modyfikujemy nasze wskaźniki, aby odpowiadały wszystkim wymaganiom niezależnie od zastosowanego typu podłączenia. Mamy również szeroki zakres podłączeń elektrycznych zarówno z kablem na stałe jak i z wtyczką. 2

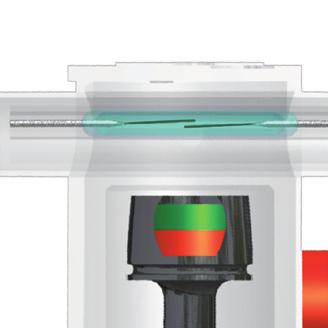

3 Działanie Wskaźnik przepływu składa się z zespołu płetwy do końca którego zamocowany jest stały magnes. Powyżej magnesu jest kontaktron, umieszczony poza obszarem przepływu czynnika. Drugi magnes daje siłę niezbędną do powrotu wyłącznika do pozycji braku przepływu. Kiedy monitorowany przepływ naciska na zespół płetwowy, płetwa odchyla się. Zmienia to pozycję magnesu w stosunku do kontaktronu i w ten sposób uaktywnia kontaktron. W momencie zakłócenia przepływu, płetwa natychmiast cofa się do swojej pozycji wyjściowej, uaktywniając ponownie kontaktron. Siła niezbędna do cofnięcia magnesu jest zapewniona przez odpychanie się dwóch magnesów. Stosowanie w systemie płetwowym oddziaływania magnetycznego, zamiast sprężyny piórowej, powoduje, że wskaźnik jest bardziej stabilny w długim okresie i znacznie mniej wrażliwy na piki ciśnienia.. System płetwowy Reaguje na przepływ Kontaktron Zamyka się kiedy przepływ rośnie Otwiera się kiedy przepływ maleje Magnes Do aktywacji kontaktronu Czop Magnes Do wytworzenia siły powrotnej płetwy 3

4 Korzyści, które przekonują Oferujemy wskaźniki przepływu z różnego materiału w celu ich dostosowania do specyficznych zastosowań i wymagań. Niezależnie czy dotyczy to najbardziej odpornych i mocnych wskaźników ze stali nierdzewnej dla zastosowań przemysłowych, czy optymalnych kosztowo z tworzywa wzmocnionego włóknem szklanym dla zastosowań OEM nasi specjaliści produktu będą szczęśliwi pomagając w znalezieniu rozwiązania najbardziej odpowiadającego przeznaczeniu zarówno technicznie jak i ekonomicznie. Serie dla indywidualnych zastosowań mogą być dostarczone ze specjalnie ustawionym punktem zadziałania. Główne zalety Mały spadek ciśnienia Natychmiastowa reakcja Duża powtarzalność Zadziałanie przełącznika zależy tylko od przepływu, nie zależy od temperatury lub ciśnienia Stabilne długookresowo punkty zadziałania z uwagi na brak zużycia się sprężyny Zatwierdzenia Następujące zatwierdzenia są dostępne jako opcja dla różnych serii i typów UL 508 UL 353 CSA C22.2#

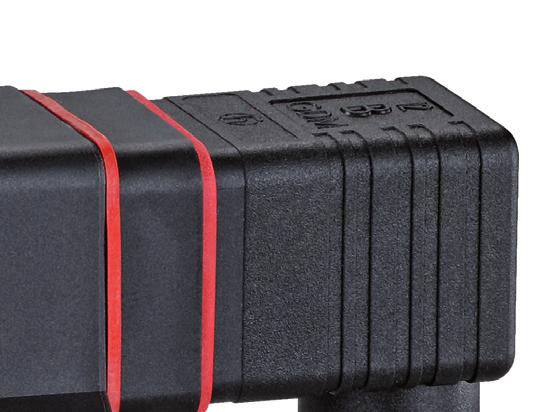

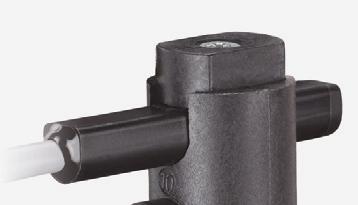

5 Podłączenia elektryczne Podłączenia elektryczne Podłączenie wtyczkowe EN A z gniazdem dla przewodu Podłączenia elektryczne Podłączenie wtyczkowe EN A z gniazdem dla przewodu z dwoma diodami do sygnalizacji przepływu i zasilania o napięciu przełączenia 24 V DC 230V AC 4-pinowa wtyczka M12x 1, zgodnie z IEC Kabel podłączeniowy 1,5 m Wersje wskaźników do zainstalowania w potencjalnie wybuchowej atmosferze Wskaźniki przepływu VH X są przewidziane do użycia w atmosferze potencjalnie wybuchowej z energią zapłonu < 60µJ. Te wskaźniki przepływu były oceniane pod kątem niebezpieczeństwa zapłonu zgodnie z DIN i nie mają potencjalnego źródła zapłonu. Dlatego nie podlegają one pod dyrektywę 94/9/WE 59

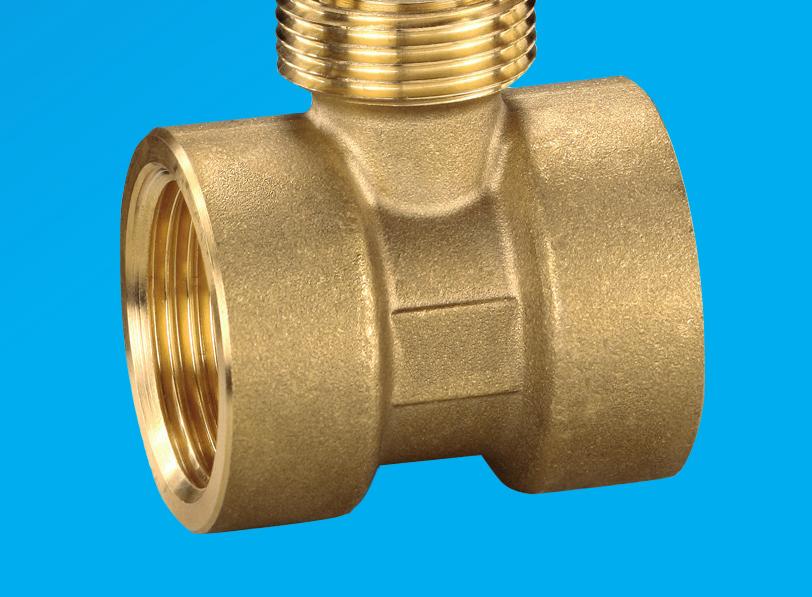

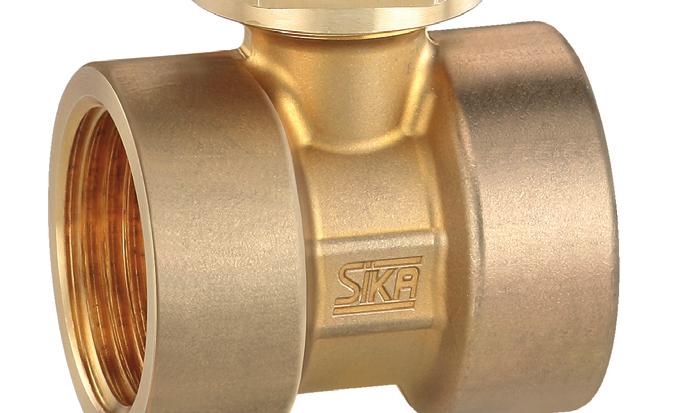

6 Wskaźniki przepływu wykonane z metalu Z gwintowanym trójnikiem Typ VHS / VH3 Parametry techniczne Funkcja przełączeniowa Ciśnienie znamionowe Kontakt >zamknięty przy wzroście przepływu >otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe Korzyści, które przekonują Wskaźniki przepływu z trójnikiem DN 8 50 Mosiądz lub stal nierdzewna Różne przyłącza elektryczne lub kabel 1,5 m Opcjonalnie wersja na wysokie ciśnienie do 160 bar PN 25 Zakres temperatur Czynnik ºC Otoczenie ºC Parametry elektryczne Podłączenia elektryczne> > VHS > VH3 6 > Podłączenie wtyczkowe EN A z gniazdem dla przewodu z dwoma diodami do sygnalizacji przepływu i zasilania o napięciu przełączenia 24 V DC, 230V AC±20%, temperatura otoczenia ºC > 4-pinowa wtyczka M12x 1 Dla użytkowania w potencjalnie wybuchowej atmosferze Wersja VH X Wersja na wysokie ciśnienie wykonana z mosiądzu > Do 160 bar (ze świadectwem) Podłączenie wtyczkowe EN A z gniazdem dla przewodu 1.5 m Kabel podłączeniowy PCV 1,5 m Maks. prąd przełączenia Maks. 1 A Maks.napięcie przełączenia Maks. 230 VAC, 48 VDC Maks. obciążenie Maks. 26 VA, 20 W Stopień ochrony wg EN IP65 Klasa izolacji wg. EN Klasa II Zatwierdzenia Opcje Podłączenie elektryczne [wersja VHS]

7 Zakres nastawy punktu zadziałania i spadki ciśnienia Średnica nominalna Połączenie gwintowe D 1 Zakresy punktu zadziałania [l/min]* Maks. wielkość Załączenie przy wzroście przepływu ON Wyłączenie przy spadku przepływu OFF przepływu [l/min] VHS VH3 VHS VH3 DN 8 G¼ DN 10 G⅜ DN 15 G½ DN 15 G½ gwint zewnętrzny** DN 15 G¾ gwint zewnętrzny** DN 20 G¾ DN 25 G DN 32 G 1¼ DN 40 G 1½ DN 50 G * Woda 20ºC, rura pozioma, tolerancja ±15% ** Dostępne tylko w wersji z mosiądzu Wielkość przepływu w l/min ,005 0,01 0,05 0,1 0,5 1 Spadek ciśnienia w barach 7

8 Wymiary i materiały Wymiary [mm] Połączenie gwintowe D 1 L 1 L 2 H L 1 L 2 H Wersja z mosiądzu Wersja ze stali nierdzewnej G¼ G⅜ G½ G½ (gwint zewnętrzny) G¾ (gwint zewnętrzny) G¾ G G 1¼ G 1½ G VHS VH3 Stal nierdzewna Mosiądz Stal nierdzewna Mosiądz Materiały stykające się z czynnikiem Wersja z mosiądzu Wersja ze stali nierdzewnej Korpus,Płetwa Mosiądz CW614N Stal nierdzewna Trójnik Mosiądz CW617N Stal nierdzewna Tulejka PPO Noryl GFN 3 PVDF Nit Mosiądz CW508L Stal nierdzewna Czop Stal nierdzewna Magnes Twardy magnes O-ring NBR 8

9 Kod zamówieniowy Przykład kodu zamówieniowego VHS 08 M I1 1 Type Wskaźniki przepływu VHS Podłączenie wtyczkowe z gniazdem dla przewodu [standard] VHS Podłączenie wtyczkowe z gniazdem dla przewodu z diodami [opcja] VHS 4-pinowa wtyczka M12x1 [opcja] VHS Wskaźnik przepływu VH3 1,5 m kabel PCV VH3 1,5 m niebieski kabel PCV [tylko dla opcji do użytku w potencjalnie wybuchowej atmosferze ] VH Średnica nominalna Przyłącze gwintowe DN 8 G¼ DN 10 G⅜ DN 15 G½ DN 15 G½ gwint zewnętrzny [tylko wersja z mosiądzu] DN 15 G¾ gwint zewnętrzny [tylko wersja z mosiądzu] DN 20 G¾ DN 25 G 1 DN 32 G 1¼ DN 40 G 1½ DN 50 G 2 Materiał I1 I2 I3 A3 A4 I4 I5 I6 I7 I8 Mosiądz Stal nierdzewna M011 M Wersja Standard Do użytku w potencjalnie wybuchowej atmosferze[opcja]** ( )* X * bez wyróżnika ** osiągalne są tylko z niebieskim kablem lub podłączeniem wtyczkowym z gniazdem dla przewodu 9

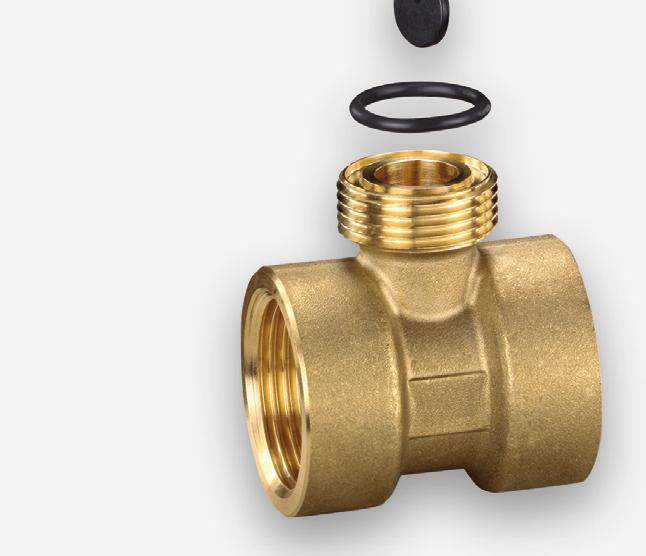

10 Wskaźniki przepływu wykonane z tworzywa Z gwintowanym mosiężnym trójnikiem Typ VK3 Parametry techniczne Funkcja przełączeniowa Kontakt >zamknięty przy wzroście przepływu >otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe Korzyści, które przekonują Wskaźniki przepływu wykonane z tworzywa Z gwintowanym trójnikiem z mosiądzu DN 8 50 Nastawa fabryczna specjalnego punktu zadziałania dla seryjnego zastosowania Kabel 1,5m lub wg. specyfikacji zamawiającego Ciśnienie znamionowe PN 10 Zakres temperatur Czynnik Otoczenie Parametry elektryczne Podłączenia elektryczne Maks. prąd przełączenia Maks.napięcie przełączenia Maks. obciążenie Stopień ochrony wg EN Klasa izolacji wg EN Zatwierdzenia ºC ºC Kabel podłączeniowy PCV 1,5 m Maks. 1 A Maks. 230 VAC, 48 VDC Maks. 26 VA, 20 W Maks. IP65 Klasa II Opcje na żądanie Specjalny punkt zadziałania 4 różne kolory nakrętki dla różnych miejsc zamontowania Sprawdzenie przez ETL na zgodność z normami UL i CSA 10

11 Zakres nastawy punktu zadziałania i spadki ciśnienia Kod zamówieniowy Średnica nominalna Połączenie gwintowe Zakresy punktu zadziałania [l/min]* Maks. wielkość D 1 Załączenie przy wzroście Wyłączenie przy spadku przepływu [l/min] przepływu ON przepływu OFF VK308M0P10PI11 DN 8 G¼ VK310M0P10PI21 DN 10 G⅜ VK315M0P10PI31 DN 15 G½ VK315M0P10PA31 DN 15 G½ gwint zewnętrzny VK315M0P10PA41 DN 15 G¾ gwint zewnętrzny VK320M0P10PI41 DN 20 G¾ VK325M0P10PI51 DN 25 G VK332M0P10PI61 DN 32 G 1¼ VK340M0P10PI71 DN 40 G 1½ VK350M0P10PI81 DN 50 G * Woda 20ºC, rura pozioma, tolerancja ±15% Wielkość przepływu w l/min ,005 0,01 0,05 0,1 0,5 1 Spadek ciśnienia w barach 11

12 Wymiary i materiały Wymiary i materiały [mm] Połączenie gwintowe D 1 L 1 L 2 H G¼ G⅜ G½ G½ gwint zewnętrzny G¾ gwint zewnętrzny G¾ G G 1¼ G 1½ G Materiały stykające się z czynnikiem Korpus, Płetwa PPO Noryl GFN 3 Trójnik Mosiądz CW617N Tulejka Twardy magnes O-ring NBR 12

13 -13-13

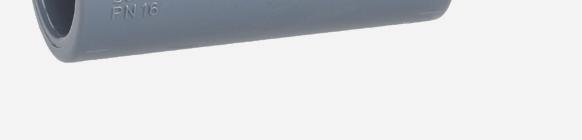

14 Z trójnikiem z tworzywa PCV Typ VKS / VK3 Korzyści, które przekonują Parametry techniczne Funkcja przełączeniowa Ciśnienie znamionowe Kontakt >zamknięty przy wzroście przepływu >otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe Wskaźniki przepływu wykonane z tworzywa Z PCV trójnikami DN Różne przyłącza elektryczne lub kabel 1,5 m PN 10 Zakres temperatur Czynnik ºC (PN 10) ºC (PN 2.5) Otoczenie ºC Parametry elektryczne Podłączenia elektryczne > VKS > VK3 Podłączenie wtyczkowe EN A z gniazdem dla przewodu Kabel podłączeniowy PCV 1,5 m Opcje Podłączenie > Podłączenie wtyczkowe EN elektryczne [typ VKS) przewodu z dwoma diodami do sygnalizacji przepływu i zasilania o napięciu przełączenia 24 V DC, 230V AC±20%, temperatura otoczenia ºC > 4-pinowa wtyczka M12 x 1 Maks. prąd przełączenia Maks. 1 A Maks.napięcie przełączenia Maks. 230 VAC, 48 VDC Maks. obciążenie Maks. 26 VA, 20 W Specjalny punkt zadziałania Stopień ochrony wg EN IP65 4 różne kolory nakrętki dla różnych miejsc zamontowania Klasa izolacji wg. EN Klasa II Sprawdzenie przez ETL na zgodność z normami UL i CSA Zatwierdzenia 14 Opcje na żądanie

15 Zakres nastawy punktu zadziałania Średnica nominalna Zakresy punktu zadziałania [l/min]* Maks. wielkość przepływu [l/min] Załączenie przy wzroście przepływu ON Wyłączenie przy spadku przepływu OFF DN DN DN DN DN ( )** ( )** 200 (260)** DN ( )** ( )** 260 (350)** * Woda 20ºC, rura pozioma, tolerancja ±15% ** Wartości w nawiasach odnoszą się do skróconych płetw 15

16 Wymiary i materiały Wymiary [mm] Średnica nominalna D 1 L 1 L 2 H 1 H 2 VKS H 2 VK3 DN DN DN DN DN DN VKS VK3 Materiały stykające się z czynnikiem Korpus, Płetwa PPO Noryl GFN 3 Trójnik PVC Magnes Twardy magnes Uszczelka EPDM 16

17 Kod zamówieniowy Przykład kodu zamówieniowego VKS 15 M0P17 PK3K Typ Wskaźniki przepływu VKS Podłączenie wtyczkowe z gniazdem dla przewodu [standard] VKS Podłączenie wtyczkowe z gniazdem dla przewodu z diodami [opcja] VKS 4-pinowa wtyczka M12x1[opcja] VKS Wskaźnik przepływu VK3 1,5 m kabel PCV VK3 M0P17 M0P19 M0P18 M0P10 Średnica nominalna DN 15 DN 20 DN 25 DN 32 DN 40 DN PK3K PK4K PK5K PK6K PK7K PK8K 17

18 Wskaźniki przepływu wykonane z metalu Z mikroprzełącznikiem Typ VH0 Korzyści, które przekonują Parametry techniczne Funkcja przełączeniowa Kontakt przełączeniowy Mikroprzełącznik użyty jako element przełączeniowy Histereza przełączenia % Dla większego prądu przełączenia Ciśnienie znamionowe PN 25 Dla bezpośredniego włączenia urządzenia, bez przekaźnika lub sterownika Czynnik ºC Z trójnikiem z mosiądzu DN Otoczenie ºC Zakres temperatur Parametry elektryczne Podłączenia elektryczne Podłączenie wtyczkowe EN A z gniazdem dla przewodu Maks. prąd przełączenia Maks. 5 A Maks.napięcie przełączenia Maks. 250 VAC Maks. obciążenie Maks VA Stopień ochrony wg EN IP65 Klasa izolacji wg EN Klasa II Mikroprzełącznik użyty jako element przełączeniowy zawsze pozwala na większe obciążenia niż kontaktron. Siła powrotu płetwy jest wytwarzana przez sprężynę piórową 18 Opcje na żądanie Instalacja podłączenia przy użyciu złączki do wlutowania

19 Zakres nastawy punktu zadziałania Kod zamówieniowy Średnica nominalna Połączenie gwintowe D 1 Zakresy punktu zadziałania [l/min]* Wyłączenie przy spadku przepływu OFF VH 010I-MS DN 10 G⅜ VH 015I-MS DN 15 G½ VH 015A-MS DN 15 G½ gwint zewnętrzny VH 015B-MS DN 15 G¾ gwint zewnętrzny VH 020I-MS DN 20 G¾ VH 025I-MS DN 25 G VH 032I-MS DN 32 G 1¼ VH 040I-MS DN 40 G 1½ VH 050I-MS DN 50 G * Woda 20ºC, rura pozioma, tolerancja ±15% Maks. wielkość przepływu [l/min] Materiały stykające się z czynnikiem Korpus Mosiądz CW614N, niklowany Trójnik Mosiądz CW617N Płetwa Stal nierdzewna , Magnet Twardy magnes O-ring NBR Wymiary [mm] Połączenie gwintowe D 1 L 1 L 2 H G⅜ G½ G½ gwint zewnętrzny G¾ gwint zewnętrzny G¾ G G 1¼ G 1½ G

20 Wskaźniki przepływu wykonane z metalu Do bezpośredniego montażu Typ VHS / VH3 Parametry techniczne Funkcja przełączeniowa Kontakt > zamknięty przy wzroście przepływu >otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe Ciśnienie znamionowe PN 25 Zakres temperatur Korzyści, które przekonują Bezpośredni montaż w rurociągu DN Gwintowana złączka dla trójnika i bezpośrednia instalacja w rurociągu Opcyjnie złączka do wlutowania lub wspawania Łatwy montaż dzięki nakrętce złącznej Różne przyłącza elektryczne lub kabel 1,5 m Czynnik ºC Otoczenie Parametry elektryczne Podłączenia elektryczne > VHS > VH3 Maks. prąd przełączenia Maks.napięcie przełączenia Maks. obciążenie ºC Podłączenie wtyczkowe EN A z gniazdem dla przewodu Kabel podłączeniowy PCV 1,5 m Maks. 1 A Maks. 230 VAC, 48 VDC Maks. 26 VA, 20 W Opcje Podłączenie elektryczne [wersja VHS] > Podłączenie wtyczkowe EN A z gniazdem dla przewodu z dwoma diodami do sygnalizacji przepływu i zasilania o napięciu przełączenia 24 V DC, 230V AC±20%, temperatura otoczenia ºC > 4-pinowa wtyczka M12x 1 Stopień ochrony wg EN Klasa izolacji wg. EN Zatwierdzenia IP65 Klasa II Do użytkowania w potencjalnie wybuchowej atmosferze Wersja VH...X 20

21 Zakres nastawy punktu zadziałania Typ Podłączenie procesowe Zamontowane w średnicach nominalnych Zakresy punktu zadziałania [m³/h]* Załączenie przy wzroście przepływu ON Wyłączenie przy spadku przepływu OFF Maks. wielkość przepływu [m³/h] VH305 / VHS05** VHS06** VHS01 Gwintowana złączka G½ Gwintowana złączka G½ Złączka do wlutowania / do wspawania DN DN DN DN DN DN DN DN DN DN DN * Woda 20ºC, rura pozioma, tolerancja ±15% ** Montaż we wspawanej złączce zgodnie z EN 10241, G½ gwint wewnętrzny, długość 15 mm 21

22 VHS05 VHS06 VH305 VHS01 Materiały stykające się z czynnikiem Wersja z mosiądzu Wersja ze stali nierdzewnej Korpus, Płetwa Mosiądz CW614N Stal nierdzewna Podłączenie procesowe Mosiądz CW614N, CW617N Stal nierdzewna Tulejka PPO Noryl GFN 3 PVDF Nit Mosiądz CW508L Stal nierdzewna Czop Stal nierdzewna Magnes Twardy magnes O-ring NBR 22

23 Kod zamówieniowy Przykład kodu zamówieniowego VHS 05M Typ Wskaźniki przepływu VHS Podłączenie wtyczkowe z gniazdem dla przewodu [standard] Podłączenie wtyczkowe z gniazdem dla przewodu z diodami [opcja] 4-pinowa wtyczka M12x1 [opcja] Podłączenie procesowe VHS VHS VHS Gwintowana złączka G ½, instalacyjna długość 51 mm Gwintowana złączka G ½, instalacyjna długość 111 mm Złączka do wlutowania [mosiądz] lub wspawania [stal nierdzewna] Materiał 05M0 06M2 01M0 R2 R2 -- Mosiądz Stal nierdzewna Wersja Standard Do użytku w potencjalnie wybuchowej atmosferze [opcja] ( )* X * bez wyróżnika ** Dostępne tylko z podłączeniem wtyczkowym z gniazdem dla przewodu Przykład kodu zamówieniowego VHS05M R2 1 Typ Wskaźnik przepływu VH3 1,5 m kabel PCV VH305M0 1,5 m niebieski kabel PCV [ do użytku w potencjalnie wybuchowej atmosferze ] VH305M0 Materiał R2 R2 Mosiądz Stal nierdzewna Wersja Standard Do użytku w potencjalnie wybuchowej atmosferze [opcja]** ( )* X * bez wyróżnika ** Dostępne tylko z niebieskim kablem 23

24 Wskaźniki przepływu do bezpośredniego montażu Ze złączką gwintowaną lub do wlutowania i skracaną płetwą Typ VHS06 Typ VK309 Parametry techniczne Funkcja przełączeniowa Ciśnienie znamianowe > VHS > VK3 Zakres temperatur Czynnik > VHS > VK3 Otoczenie > VHS > VK3 Parametry elektryczne Podłączenia elektryczne > VHS > VK3 Maks. prąd przełączenia Maks.napięcie przełączenia Maks. obciążenie Stopień ochrony wg EN Klasa izolacji wg. EN Zatwierdzenia Kontakt > zamknięty przy wzroście przepływu > otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe PN 25 PN ºC ºC ºC ºC Podłączenie wtyczkowe EN A z gniazdem dla przewodu Kabel podłączeniowy PCV 1,5 m Maks. 1 A Maks. 230 VAC, 48 VDC Maks. 26 VA, 20 W IP65 Klasa II 24

25 Korzyści, które przekonują Uniwersalne wskaźniki przepływu dla DN lub rurek miedzianych ø 32 88,9 Wzmocnione włóknem szklanym płetwy mogą być łatwo skracane do wymaganej długości Złączki gwintowane do trójników lub do wlutowania dla bezpośredniego montażu w rurkach miedzianych Łatwy montaż dzięki nakrętce złącznej VHS 06 / VK 306 instalacja w trójnikach zgodnie z EN Średnica nominalna Dla rurek miedzianych * Woda 20ºC, rura pozioma, tolerancja ±15% ** Typowe wartości *** Wartości dla minimalnych i maksymalnych wyspecyfikowanych długości płetw. Wartości punktu zadziałania dla pośrednich długości są w Instrukcji Obsługi Opcje na życzenie (wersja VK3) Opcje Podłączenie elektryczne [wersja VHS]) > Podłączenie wtyczkowe EN A z gniazdem dla przewodu z dwoma diodami do sygnalizacji przepływu i zasilania o napięciu przełączenia 24 V DC, 230V AC±20%, temperatura otoczenia ºC > 4-pinowa wtyczka M12x 1 Sprawdzone komponenty ETL na zgodność z normami UL i CSA Płetwa będzie skrócona do Punkty zadziałania [m³/h]* Maks. wielkość Znak na płetwie Wymiary Długość L 1 Załączenie przy wzroście przepływu ** ON x 15 mm 46 mm DN 32*** 9 12 x 9 mm 40 mm x 20 mm 51 mm DN 40*** 9 12 x 9 mm 40 mm x 30 mm 61 mm DN 50*** 9 12 x 9 mm 40 mm x 40 mm 71 mm VHS 06 / VK 306 instalacja w złączce wspawanej zgodnie z EN 10241, G ½ gwint wewnętrzny 15mm, długość 15 mm DN 80*** x 15 mm 46 mm x 60 mm 91 mm DN 100*** x 20 mm 51 mm (nieobrobiony) 12 x 80 mm 111 mm DN 150*** x 40 mm 71 mm (nieobrobiony) 12 x 80 mm 111 mm DN 200*** x 50 mm 81 mm (nieobrobiony) 12 x 80 mm 111 mm VHS09 / VK309 Płetwa będzie skrócona do Punkty zadziałania [m ³ /h]* Maks. wielkość Znak na płetwie Wymiary Długość L 1 Załączenie przy wzroście przepływu ** ON Wyłączenie przy spadku przepływu OFF DN x 9 mm 40 mm DN x 9 mm 40 mm Średnica nominalna Wyłączenie przy spadku przepływu OFF Ø 32 x x 9 mm 39 mm Ø 35 x x 15 mm 45 mm Ø 35 x x 15 mm 45 mm Ø 42 x x 20 mm 50 mm Ø 54 x x 30 mm 60 mm Ø 54 x x 30 mm 60 mm Ø 64 x x 40 mm 70 mm Ø 76.1 x x 50 mm 80 mm Ø 88.9 x x 60 mm 90 mm przepływu [m ³ /h] Płetwa będzie skrócona do Punkty zadziałania [m³/h]* Maks. wielkość Znak na płetwie Wymiary Długość L 1 Załączenie przy wzroście przepływu ** ON Wyłączenie przy spadku przepływu OFF przepływu [m ³ /h] przepływu [m ³ /h] 25

26 VHS06 VK306 VHS09 VK309 Materiały stykające się z czynnikiem Typ VHS... VK3... Korpus Mosiądz CW614N Noryl PPO GFN3 Płetwa Noryl PPO GFN3 / Stal nierdzewna Przyłącze procesowe Mosiądz CW614N Magnes Twardy magnes O-ring NBR 26

27 Kod zamówieniowy Przykład kodu zamówieniowego VHS 06M2P1 71 R21 Typ Wskaźniki przepływu VHS Podłączenie wtyczkowe z gniazdem dla przewodu [standard] VHS Podłączenie wtyczkowe z gniazdem dla przewodu z diodami [opcja] VHS 4-pinowa wtyczka M12x1 (opcja) VHS Wskaźnik przepływu VK3 1,5 m kabel PCV VK P Podłączenie procesowe Gwintowana złączka G ½ Złączka do wlutowania 06M2P1 09M2P1 R21 D11 27

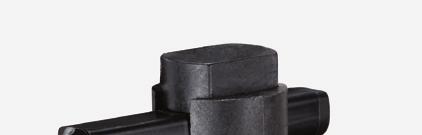

28 Wskaźniki przepływu wykonane z tworzywa Ze złączką do wlutowania w rurkę miedzianą Typ VK3 Parametry techniczne Funkcja przełączeniowa Kontakt > zamknięty przy wzroście przepływu > otwarty przy spadku przepływu Odwrotne ustawienie jest możliwe Ciśnienie znamionowe PN 10 Zakres temperatur Czynnik Otoczenie Parametry elektryczne Podłączenia elektryczne ºC ºC Kabel podłączeniowy PCV 1,5 m Korzyści, które przekonują Bezpośredni montaż w rurociągu miedzianym Łatwy montaż: > Wlutuj złączkę > Zamontuj pierścień uszczelniający typu O-ring > Dokręć nakrętkę złączną Dostawa obejmuje wskaźnik, O-ring i złączkę do wlutowania Długości płetw odpowiednie dla rur miedzianych ø Różne kolory nakrętki złącznej dla łatwego rozpoznania Maks. prąd przełączenia Maks.napięcie przełączenia Maks. obciążenie Stopień ochrony wg EN Klasa izolacji wg. EN Zatwierdzenia Maks. 1 A Maks. 230 VAC, 48 VDC Maks. 26 VA, 20 W IP65 Klasa II Opcje na żądanie Specjalne punkty zadziałania Sprawdzone komponenty ETL na zgodność z normami UL i CSA 28

29 Zakres nastawy punktu zadziałania i wymiary Kod zamówieniowy Kolor nakrętki złącznej Dla rurek miedzianych Punkty zadziałania [l/min]* Rosnący przepływ** ON Spadający przepływ OFF VK320M0P10PD11 Ø 22x VK325M0P10PD11 Ø 28x Ø 32x VK332M0P10PD11 Ø 35x1, VK340M0P10PD11 Ø 42x VK350M2P10PD11 Ø 54x * Woda 20ºC, rura pozioma, tolerancja ±15% ** Typowe wartości Maks. wielkość przepływu [l/min] Wymiary [mm] Długość płetwy L 1 VK320M0P10PD VK325M0P10PD VK332M0P10PD VK340M0P10PD VK350M2P10PD Materiały stykające się z czynnikiem Korpus Płetwa Złączka do wlutowania Magnes O-ring Noryl PPO GFN3 Noryl PPO GFN3 Mosiądz CW614N Twardy magnes NBR 29

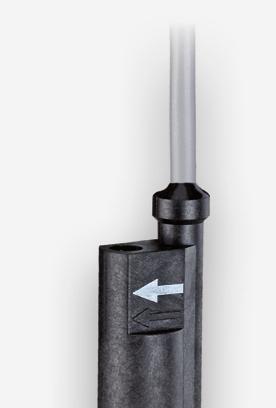

30 Wskaźniki przepływu dla zastosowań OEM Dla zastosowań z wodą użytkową Typ VKX15 Typ VKX15 Push-In Parametry techniczne Korzyści, które przekonują Funkcja przełączeniowa Kontakt zamknięty przy wzroście Punkt zadziałania (inne na życzenie) Maks. wielkość przepływu Średnica nominalna DN 15 Ciśnienie znamionowe PN ±0.5 l/min* Maks. 15 l/min Zakres temperatur Czynnik > VKX15 Maks. 100ºC > VKX15 Push-In Maks. 70ºC Otoczenie Maks. 70ºC Wskaźniki przepływu do kontroli wody użytkowej Gwintowany trójnik lub końcówka do wlutowania Instalacja poprzez wciśnięcie w rurociąg lub armaturę (Push-In) Wskaźniki przepływu dla zastosowań OEM, partie dostaw od 100 sztuk. Parametry elektryczne Podłączenia elektryczne Stopień ochrony wg EN Maks. prąd przełączenia Maks. obciążenie Kabel podłączeniowy PCV 0,5 m IP65 Maks. 1 A Maks. 26 VA, 20 W Maks.napięcie przełączenia Maks. 230 VAC, 48 VDC Maks. 24 VAC, 42 VDC Klasa izolacji wg. EN Klasa II Klasa III Zatwierdzenia ** * Woda 20ºC, rura pozioma ** Nie dla VKX 15 Push-In 30

31 Wymiary i kod zamówieniowy VKX15 VKX15 Push-In Wewnętrzne gniazdo dla wskaźnika Push-In Materiały stykające się z czynnikiem G1/2A min G3/4A min Typ VKX15 VKX15 Push-In Korpus Noryl PPO GFN3 Płetwa Noryl PPO GFN3 Czop Stal nierdzewna Magnes Twardy magnes O-ring EPDM Trójnik Mosiądz CW617N Ø15 Ø , Przykładowy kod zamówieniowy VKX15M2P2 AP A31 Typ Wskaźniki przepływu VKX15 Maks. napięcie przełączenia 230 VAC, 48 VDC 24 VAC, 42 VDC Podłączenie procesowe Trójnik G ½ gwint zewnętrzny Trójnik G ¾ gwint zewnętrzny Trójnik 15 mm do wlutowania Trójnik 22 mm do wlutowania Push-In do montażu w rurociągu VKX15M2P2 AP BP A31 A41 L31 L41 H10 31

32 Dla zastosowania w instalacji basenowej Typ VKX05 Typ VKL05 Push-In Korzyści, które przekonują Wskaźniki przepływu dla zastosowania w instalacji basenowej Bezpośrednia instalacja w rurach DN Instalacja przy pomocy nakrętki złącznej lub Push-In Z pierścieniem typu O-ring w komplecie VKL wersja wolna od metalu Wskaźniki przepływu dla zastosowań OEM, partie dostaw od 100 sztuk. 32

33 Parametry techniczne VKX05 VKL05 / VKL05 Push-In Funkcja przełączeniowa Kontakt zamknięty przy wzroście przepływu Zakres średnic nominalnych Stosowany w DN Ciśnienie znamionowe PN 10 Zakres temperatury Czynnik Maks. 100ºC Maks. 70ºC Otoczenie Maks. 70ºC Maks. 70ºC Parametry elektryczne Podłączenia elektryczne Stopień ochrony wg EN Maks. prąd przełączenia Maks. obciążenie Kabel podłączeniowy PCV 1,5 m IP65 Maks. 1 A Maks. 26 VA, 20 W Maks.napięcie przełączenia Maks. 230 VAC, 48 VDC Maks. 24 VAC, 42 VDC Maks. 230 VAC, 48 VDC Klasa izolacji wg. EN Klasa II Klasa III Klasa II Zatwierdzenia 33

34 VKX05 VKL05 VKL05 Push-In Wewnętrzne gniazdo dla wskaźnika Push-In Materiały stykające się z czynnikiem Typ VKX05 VKL05 VKL05 Push-In Korpus Noryl PPO GFN3 Noryl PPO GFN 1630V Płetwa Noryl PPO GFN3 Noryl PPO GFN 1630V Czop Stal nierdzewna Noryl PPO GFN 1630V Magnes Twardy magnes O-ring EPDM Złączka do wlutowania Mosiądz CW614N Podłączenie procesowe Mosiądz CW614N lub stal nierdzewna

35 Kod zamówieniowy Przykład kodu zamówieniowego VKX05M2P2 AP U10 Typ Wskaźniki przepływu VKX05 Napięcie przełączenia 230 VAC, 48 VDC 24 VAC, 42 VDC Podłączenie procesowe Nakrętka złączna G ¾ Gwintowana złączka G ½ mosiądz Gwintowana złączka G ½ stal nierdzewna Złączka do wlutowania VKX05M2P2 AP BP U10 R21 R23 D11 Przykład kodu zamówieniowego VKL05M1P2BP U10 Typ Wskaźnik przepływu VKL05 Podłączenie procesowe Nakrętka złączna G ¾ Gwintowana złączka G ½ mosiądz Gwintowana złączka G ½ stal nierdzewna Złączka do wlutowania Push-In do montażu w rurociągu VKL05M1P2BP U10 R21 R23 D11 H20 35

36 Akcesoria Akcesoria Długość Kod zamówieniowy Kabel podłączeniowy z gniazdem 4-ro pinowym M12x 1, kątowym, izolowany materiałem PUR, ekranowany, [TMaks=80ºC], zatwierdzenie UL 3 m 5 m 10 m XVT 2053 XVT 2009 XVT 2070 Gniazdo 4-ro pinowe M12x1, kątowe, nie zmontowane VT
