Matematyka stosowana Zastosowania geometrii wykreślnej w praktyce inżynierskiej
|
|
- Wacława Mikołajczyk
- 7 lat temu
- Przeglądów:
Transkrypt
1 Matematyka stosowana Zastosowania geometrii wykreślnej w praktyce inżynierskiej 1. Perspektywa dr inż. arch. Anna Wancław Politechnika Gdańska, Wydział Architektury Studia inżynierskie, kierunek Gospodarka przestrzenna, semestr III
2 Pod mostem, Aga Potrykus
3 Witruwiusz "O architekturze ksiąg dziesięć", ok.. 20 p.n.e p.n.e., : Istnieją następujące rodzaje dispositio, zwane po grecku ideami: ichnografia, ortografia, scenografia. Ichnografia jest to rysunek podstawy planowanej budowli,. Ortografia jest to pionowy obraz fasady. Scenografia jest szkicem fasady oraz ścian bocznych, których wszystkie linie zbiegają się w punkcie centralnym Pompeje, fresk z okresu od ok. 90 p.n.e. do 15 p.n.e.
4 Perspektograf z rozprawy Albrechta Dürera ( ) Rysowanie postaci leżącej 1538
5 Perspektograf Albrechta Dürera ( ), Pouczenie o mierzeniu cyrklem i liniałem 1525
6 Model perspektografu wg pomysłu Leonardo da Vinci ( )
7 Perspektywa, metody pośrednie metoda punktów przebicia
8 g O x 12 t O Metoda punktów przebicia
9 g O O t h x 12 p t =h =p O Metoda punktów przebicia
10 g O O t h x 12 p t O Metoda punktów przebicia
11 g O O t h x 12 p t O Metoda punktów przebicia
12 g O O t h x 12 p t O Metoda punktów przebicia
13 g O O t h x 12 p t O Metoda punktów przebicia
14 g O O t h x 12 p t O Metoda punktów przebicia
15 O g O t h x 12 p t O Metoda punktów przebicia
16 O g O t h x 12 p t O Metoda punktów przebicia
17 Perspektywa jako rzut środkowy Rzut środkowy 17 O środek rzutowania t rzutnia A, A s - punkt i jego rzut środkowy
18 18 Jednoznacznośd odwzorowania?
19 19 Bruno Ernst Strange rooms
20 M.C. ESCHER 1960 FRANS ERENS 1985
21 Perspektywa - założenia metody 21 tło O środek rzutowania O t rzut prostokątny O na t tło (rzutnia) d głębokośd (odległośd O od tła)
22 Odwzorowanie prostej a ogólnie położona prosta a s perspektywa prostej (części położonej za tłem) Z a punkt zbiegu prostej a T a ślad tłowy prostej a 22
23 Odwzorowanie prostej a s perspektywa prostej (częśd położona przed tłem) 23
24 Odwzorowanie prostej n płaszczyzna zniknienia a s perspektywa prostej (częśd położona przed płaszczyzną zniknienia ) 24
25 d = 6 cm Odwzorowanie perspektywiczne 25 prostej i punktu

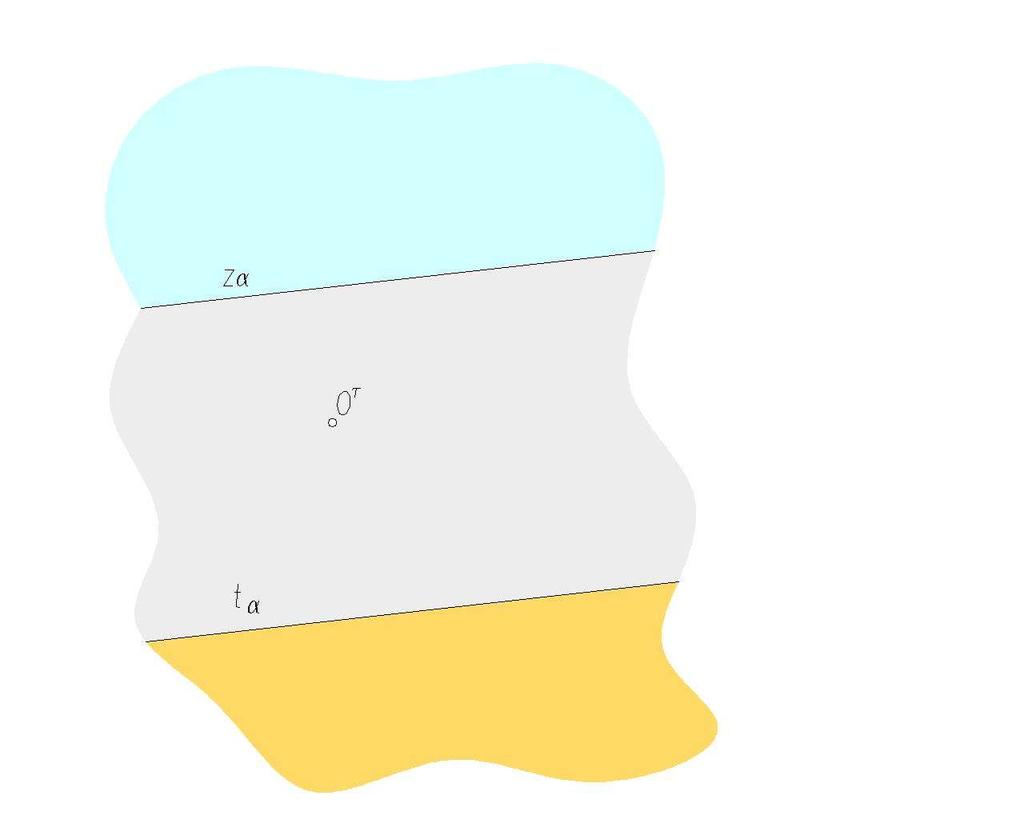

26 Odwzorowanie płaszczyzny za prosta zbiegu 26 ta ślad tłowy
27 Odwzorowanie płaszczyzny za prosta zbiegu ta ślad tłowy 27
28 Proste prostopadłe i równoległe do tła 28
29 Proste prostopadłe do tła
30 Ot
31 O t O t
32 O t Z 45 Z 45 T 45 O t T 45
33 Perspektywa, metody pośrednie METODA ŚLADÓW (śladów tłowych, punktów zbiegu)
34 x 12 t d odległość obserwatora (oka) od tła d = 18 cm w = 6,5 cm Metoda śladów
35 O t h x 12 W=6,5 t p d = 18 cm w = 6,5 cm Metoda śladów
36 d = 18 cm w = 6,5 cm x 12 t Punkt zbiegu Z 1 danego kierunku 1, wyznaczamy rysując prostą równoległą do kierunku 1 i znajdując jej punkt przebicia z tłem. Z 1 O
37 d = 18 w = 6,5 x 12 t Jeżeli głębokość tłowa d nie mieści się na kartce, odmierzamy jej część (np. ½) i znajdujemy zredukowany punkt zbiegu Z 1 ½. Z 1 O Z 1 O
38 Z 1 O t h x 12 w t p ½ d = 9 cm Odmierzając odpowiednio odległość od O t do Z 1 ½ możemy wyznaczyć na arkuszu rysunkowym całkowity Z 1 O punkt zbiegu Z 1.
39 Z 2 Z 1 O t h Z 2 x 12 t p ½ d = 9 cm Z 1 O Powtarzamy konstrukcję wyznaczenia punktu zbiegu dla kierunku 2.
40 PODZIAŁKI DLA ZREDUKOWANYCH PUNKTÓW ZBIEGU a/b = c/d a b c d O o 1/x zredukowany kład oka 40 Z 1/x p zredukowany punkt zbiegu
41 PODZIAŁKI ZBIEGU Jeżeli całkowity punkt zbiegu nie mieści się na arkuszu rysunkowym możemy zastosować tzw. podziałki zbiegów. Z 1/x p a/b = x/x-1 a b Np.: Z 1/5 p a/b = 5/4. Z 2/7 p a/b = 7/5 Z 3/4 p a/b = 4/1 41
42 42 Linię w perspektywie prowadzimy tak, aby przechodziła przez takie samo miejsce na skali jednej i drugiej podziałki.
43 Z 2 Z 1 h Z 2 O t x 12 t p Wyznaczamy podziałki zbiegu dla Z 2 ½. Z 1 O
44 Z 2 Z 1 h Z 2 O t x 12 T 1b t 2 3 p T 1a T 1b T 1a Z 1 O Wyznaczamy potrzebne ślady tłowe dla kierunku 1
45 Z 2 Z 1 O t h Z 2 x 12 T 1b t 2 3 p T 1a T 1b T 1a Rysujemy perspektywy prostych a i b. Z 1 O
46 Z 2 Z 1 O t h Z 2 x 12 T 1b t 2 3 p T 2d T 2c T 1a T 1b T 2c T 1a Wyznaczamy potrzebne ślady tłowe dla kierunku 2. Z 1 O T 2d
47 Z 2 Z 1 O t h Z 2 x 12 T 1b t 2 3 p T 2d T 2c T 1a T 1b T 1a T 2c Rysujemy perspektywy prostych c i d. Z 1 O T 2d
48 Z 2 Z 1 O t h Z 2 x 12 T 1b t 2 3 p T 2d T f T 2c T 1a T 1b T f T 2c T 1a Prostą, której ślad tłowy nie mieści się na arkuszu możemy narysować za pośrednictwem pomocniczej prostej f prostopadłej do tła. Z 1 O T 2d
49 Z 2 Z 1 O t =Z f h Z 2 x 12 T 1b p T 2d T f T 2c T 1a T 1b T f T 2c T 1a Rysujemy perspektywę prostej f i zaznaczamy punkt przecięcia z a. Z 1 O T 2d
50 Z 2 Z 1 O t =Z f h Z 2 x 12 T 1b p T 2d T f T 2c T 1a T 1b T f T 2c T 1a Z punktu przecięcia rysujemy perspektywę brakującej prostej e. Z 1 O T 2d
51 Z 2 Z 1 O t =Z f h Z 2 x p T f T 2c T 2d T 1a T f T 2c T 1a T 1b Pogrubiamy perspektywę rzutu poziomego i rysujemy krawędzie pionowe. Z 1 O T 2d
52 Z 2 Z 1 O t h Z 2 x p T 2d T f T 2c T 1a T 1b T 1f Z 1 T 2c T 1a O W odpowiednim miejscu na tle odmierzamy rzeczywiste wysokości i przenosimy je do perspektywy. T 2d
53 Z 2 Z 1 O t h Z 2 x p T 2d T f T 2c T 1a T 1b T 1a T 2c T f Z 1 O T 2d
54 Z 2 Z 1 O t h Z 2 x p T 2d T f T 2c T 1a T 1b T 1a T 2c T f Z 1 O T 2d
55 Z 2 Z 1 O t h Z 2 x p T 2d T f T 2c T 1a T 1b T 1a T 2c T f Z 1 O T 2d
56 Z 2 Z 1 O t h Z 2 x p T 2d T f T 2c T 1a T 1b T 1a T 2c T f Z 1 O T 2d
57 MALARSTWO ULICZNE
58 Literatura: Kazimierz Bartel, Perspektywa malarska, t. I, t. II, Warszawa, PWN, 1958, 1960 Jose M. Parramon, Muntsa Calbo, Perspektywa w rysunku i malarstwie, WSiP Warszawa 1993 THE UNDERGLASS - street-art LIVE!
59 x 12 t d = 18 cm w = 6,5 cm Metoda śladów
60 g O x 12 t O Metoda punktów przebicia
