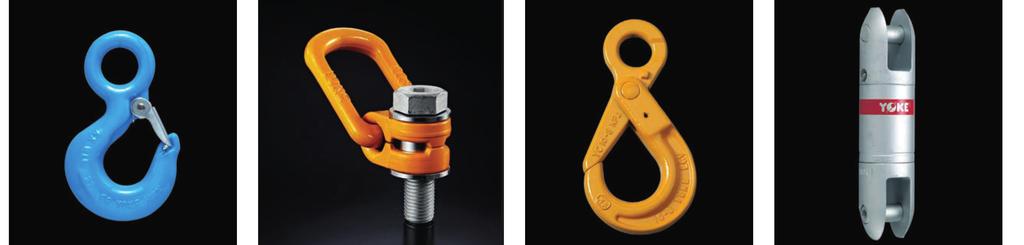

2 2 SPIS TREŚCI Wstęp 3 Przykłady zawiesi 4 Nieprawidłowe użycie 6 Wykresy dopuszczalnych obciążeń roboczych 7 Szekle 8 Punkty mocujące 11 Pierścień dźwigowy 15 Punkty mocujące spawane 18 Haki 21 Akcesoria z gatunku Akcesoria do mocowania towarów 28 Systemy podnoszenia towarów na pasach 30 Katalog THIELE 33 Systemy podnoszenia towarów pod napięciem elektrycznym 35 Akcesoria z gatunku Haki z uchwytem na rękę - bezpieczne 45 Haki obrotowe 47 Bloczki lekkie 49 Łańcuchy 50

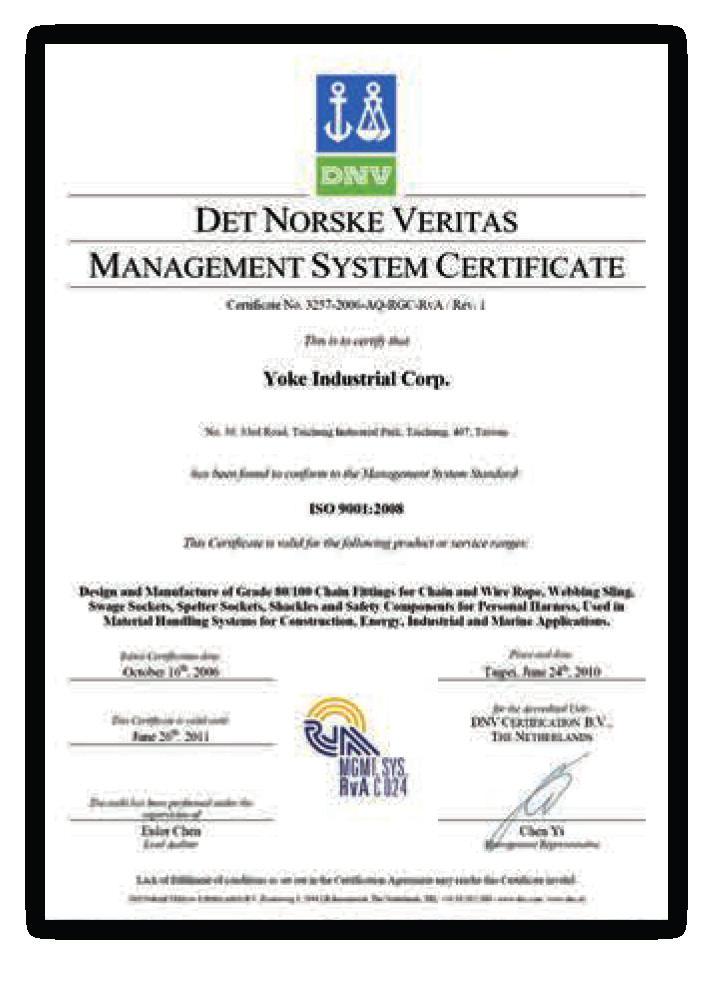

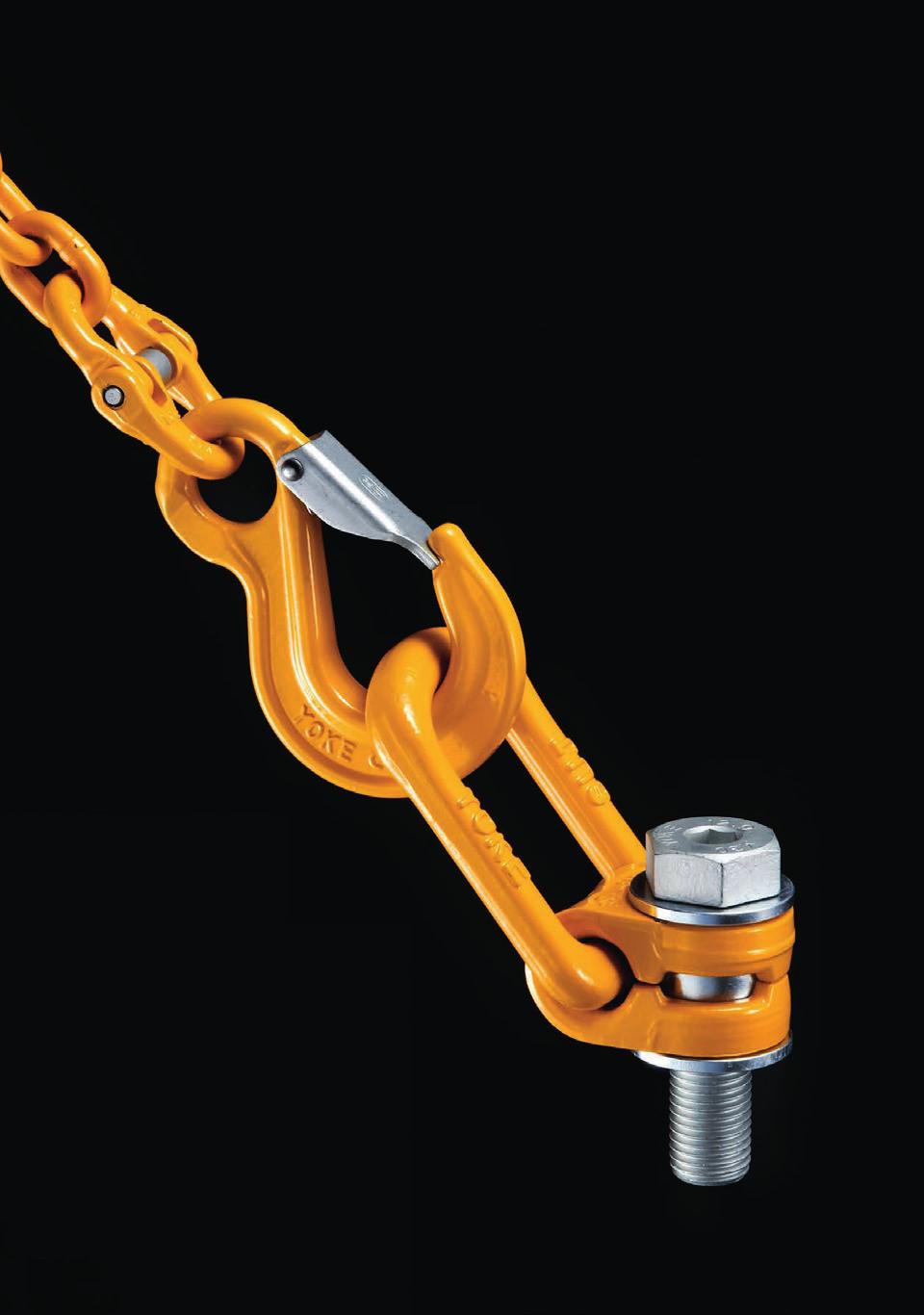

3 3 WSTĘP Duże i ciężkie produkty oraz urządzenia wymagają odpowiedniego zabezpieczenia przy podnoszeniu i transporcie. Oferujemy produkty umożliwiające bezpieczne podnoszenie, transport i zabezpieczenie towarów wykorzystywanych przy produkcji przemysłowej. Postawiliśmy na najlepszych i uznanych producentów, m.in. firmy YOKE oraz THIELE, których systemy zabezpieczeń są najbardziej rozwinięte technologicznie i certyfikowane. Zapraszamy do obejrzenia naszego katalogu.

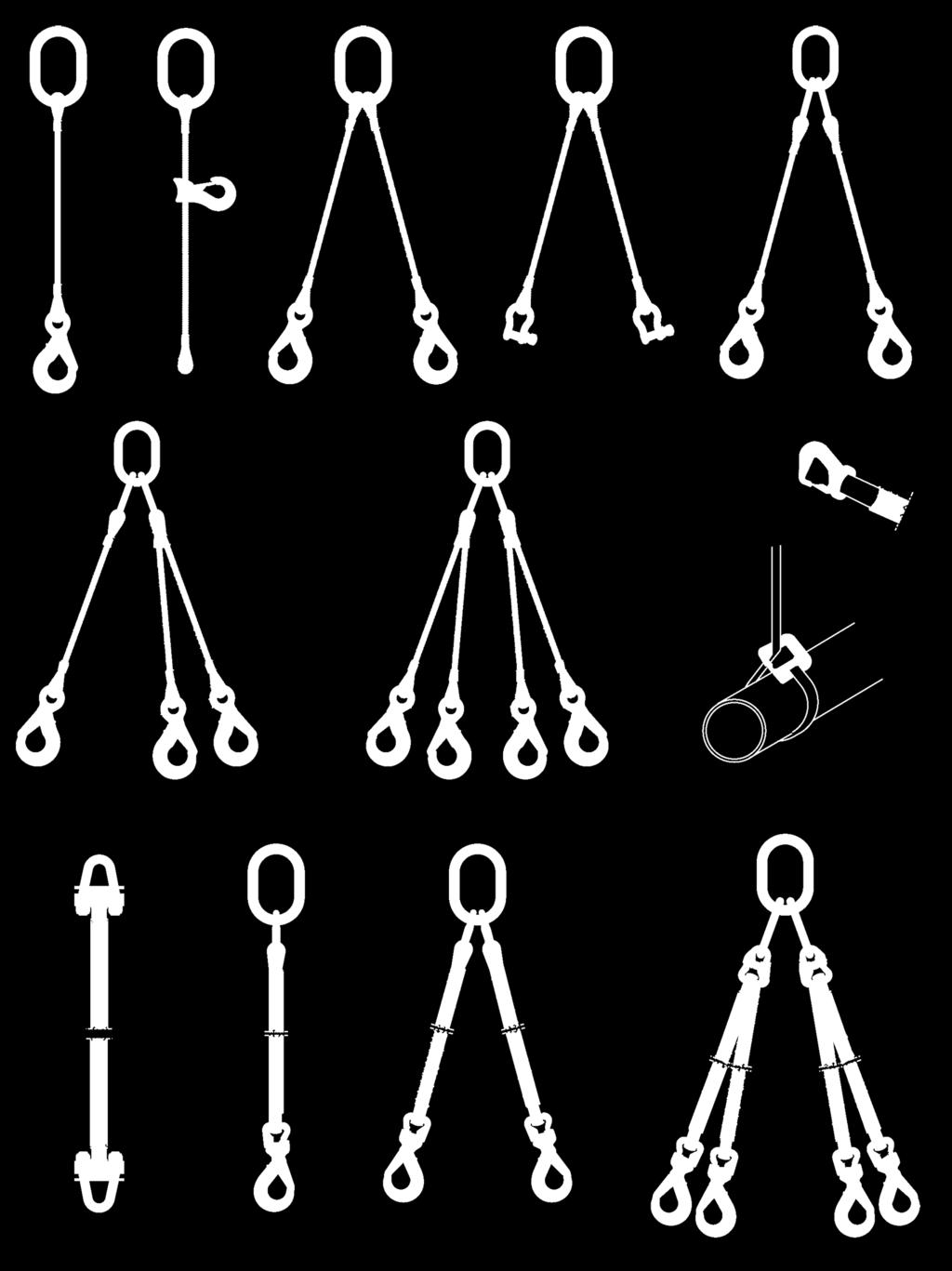

4 4 PRZYKŁADY ZAWIESI

5 5

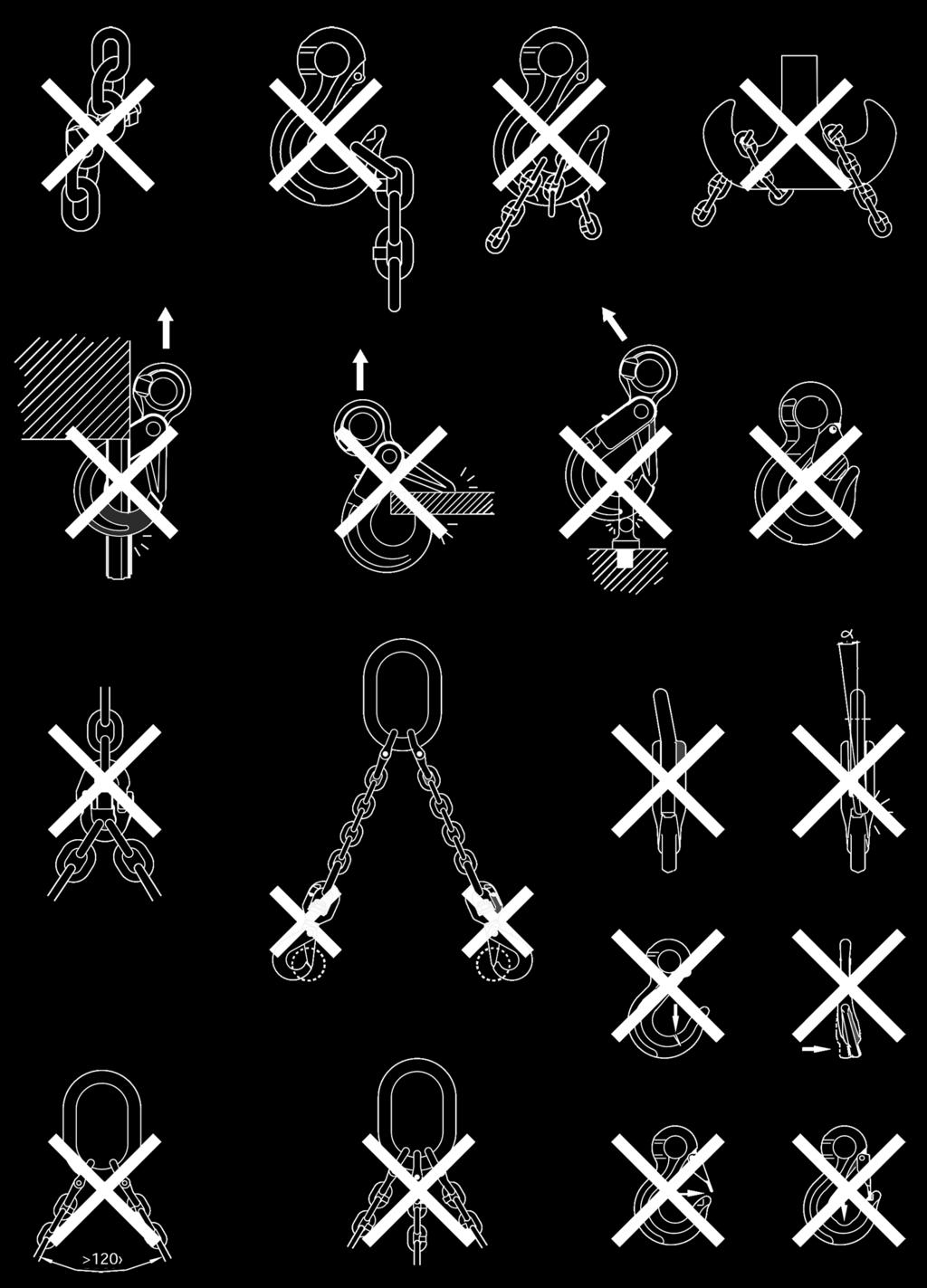

6 6 NIEPRAWIDŁOWE UŻYCIE

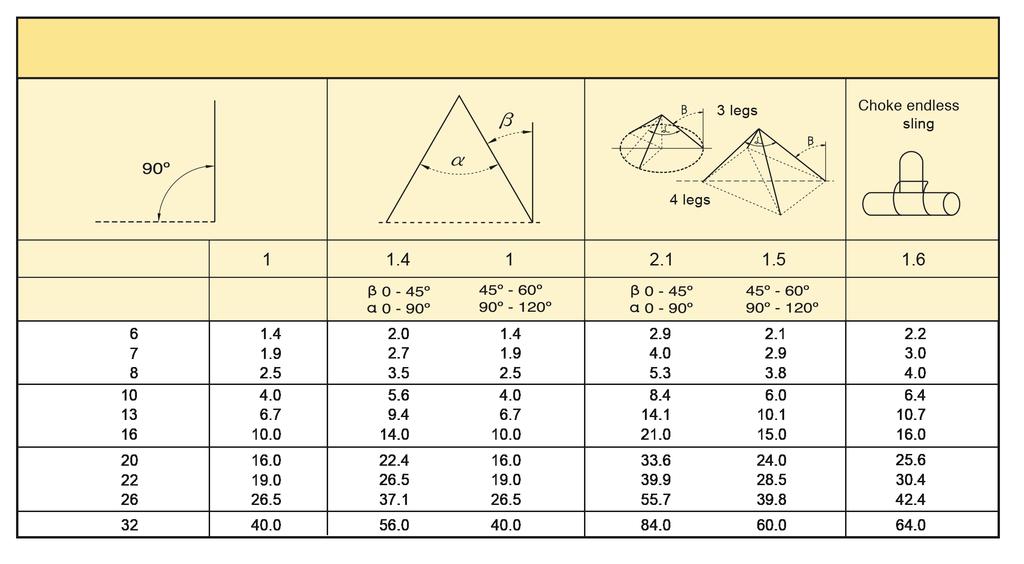

7 7 WYKRESY DOPUSZCZALNYCH OBCIĄŻEŃ ROBOCZYCH UWAGA: Systemy podnoszenia ładunku, które są używane nie poprawnie, lub przez osoby, które nie mają odpowiednich kwalifikacji mogą spowodować zagrożenie dla bezpieczeństwa osób przebywających pod lub w zasięgu podnoszeonego ładunku. Dlatego też prosimy o zapoznanie się z poniższymi instrukcjami i używanie systemów zgodnie z ich przeznaczeniem i przez osoby do tego w odpowiedni sposób przeszkolone. ŁAŃCUCHOWE SYSTEMY Z GATUNKU 80 Maksymalne w tonach zgodnie z normą EN1677 o rozmiarze mm Tony ŁAŃCUCHOWE SYSTEMY Z GATUNKU 100 Współczynnik obciążenia o rozmiarze mm Tony

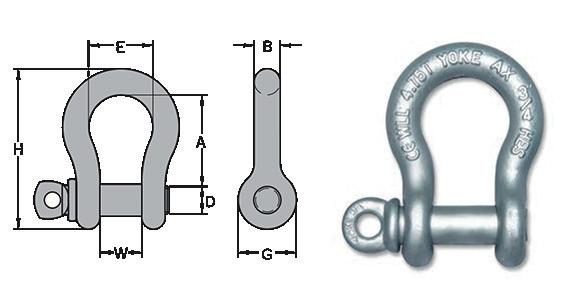

8 8 SZEKLE Szekla kuta ze stali węglowej z bolcem zwykłym, w jakości A, klasa 3 Szekle posiadają homologację DNV & ABS Szekle są wykonane z kutej stali węglowej Rozmiar i limit obciążenia go wygrawerowany jest na stałe na każdej szekli Wszystkie szekle posiadają kod partii produkcyjnej, który umożliwia jej identyfikowalność oraz kontrolę certyfikacji 100% kontroli jakości podczas procesu produkcyjnego test cykli pracy w obciążeniu 1,5 raza większym niż dopuszczalne Rozmiar Wymiary Mm tony A B D E G H W kg Produkt dostępny również w wersj calowej

9 9 Szekla kuta ze stali węglowej z bolcem wkręcanym, w jakości A, klasa 2 Szekle posiadają homologację DNV & ABS Szekle są wykonane z kutej stali węglowej Rozmiar i limit obciążenia go wygrawerowany jest na stałe na każdej szekli Wszystkie szekle posiadają kod partii produkcyjnej, który umożliwia jej identyfikowalność oraz kontrolę certyfikacji 100% kontroli jakości podczas procesu produkcyjnego test cykli pracy w obciążeniu 1,5 raza większym niż dopuszczalne Rozmiar Wymiary Mm tony A B D E G H W kg Produkt dostępny również w wersj calowej

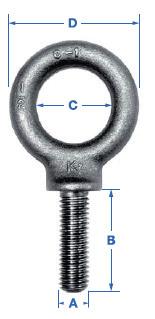

10 10 Ucho mocujące - wkręcane Gwint calowy Gwint Długość gwintu Ucho wewnątrz Ucho zewnątrz Waga (funty) K2021 1/ /4 13/ K2022 5/ /8 7/8 17/ K2023 3/ / / K2023-A 3/8-16 3/ / K2023-AA 3/8-16 5/ / K2024 7/ /8 13/ / K2025 1/ /2 13/16 21/ K2025-A 1/ /16 21/ K2026 9/ /8 19/32 29/ K2027 5/ /4 13/8 21/ K2027-A 5/ /4 13/8 21/ K2028 3/ /2 2 13/ K2028-A 3/ /2 11/2 2 13/ K2028-AA 3/ /4 11/2 2 13/ K2029 7/8-9 21/4 1 11/16 31/ K /2 1 13/16 39/ K /8-7 23/ K / /16 47/ K /2-6 31/2 21/2 53/ K /4-5 33/4 27/8 31/ K /2 4 31/4 67/ Ucho mocujące - wkręcane Gwint metryczny Odpowiednik w calach Gwint Długość gwintu Ucho wewnątrz Ucho zewnątrz Waga (funty) Wytrzymałość w kg Wytrzymałosć w funtach M6 1/4 M6x M7 5/16 M7x M8 3/8 M8x ,110 M10 7/16 M10x ,628 M12 1/2 M12x ,030 2,266 M14 9/16 M14x ,600 3,520 M16 5/8 M16x ,600 3,520 M18 3/4 M18x ,140 4,708 M20 7/8 M20x ,860 6,292 M22 1 M22x ,860 6,292 M24 1 M24x ,850 8,470 M27 11/8 M27x ,200 11,440 M30 11/4 M30x ,400 14,080 M36 11/2 M36x ,970 19,734 M42 15/8 M42x ,960 26,312 M45 13/4 M45x ,720 27,984 M48 17/8 M48x ,400 36,080 M52 2 M52x ,300 38,060

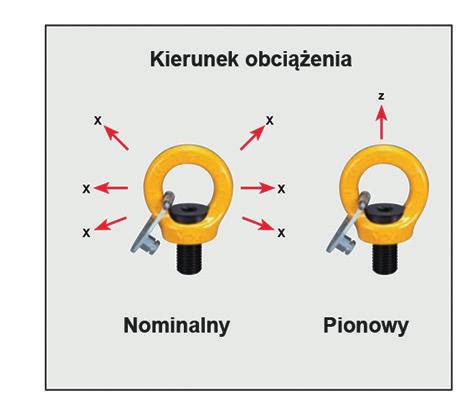

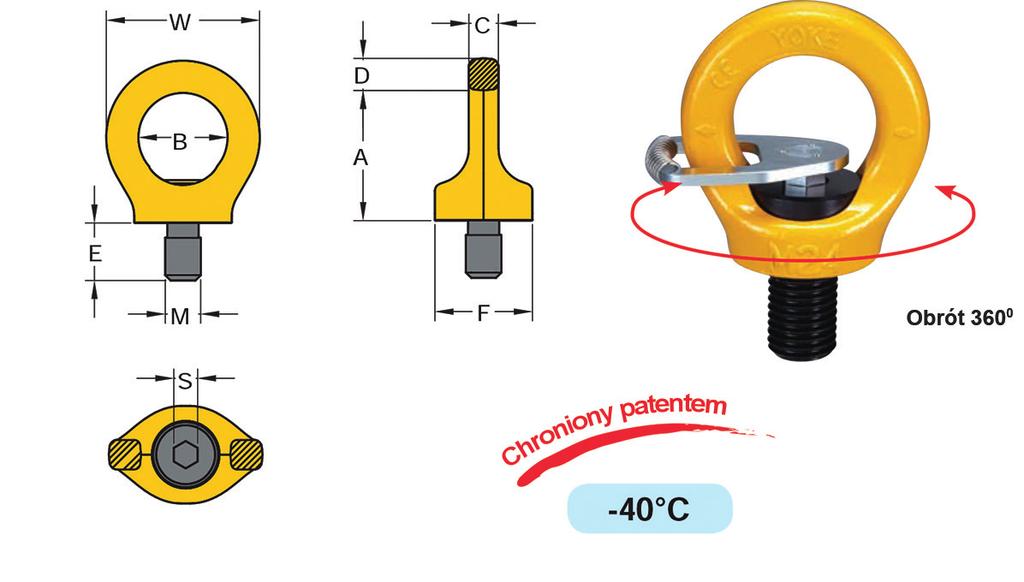

11 11 PUNKTY MOCUJĄCE Punkt mocujący wkręcany z kluczem Gwint metryczny (8-291K) Gwint tony M A B C D E F S W kg Klucz x (z) 8-291K (1) M P291K K (1) M P291K K (2) M P291K K (4) M P291K K (6) M P291K K (8) M P291K K (12) M P291K K (16) M P291K K (24) M P291K K (32) M P291K-120 Produkt dostępny również w wersj calowej

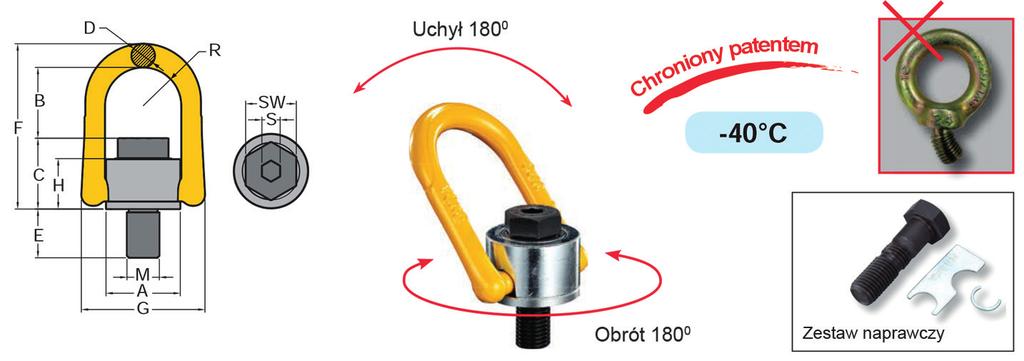

12 12 Punkt mocujący wkręcany Gwint metryczny (8-211) Moment obrotowy Gwint w Nm Zestaw naprawczy tony M A B C D E F G H S SW kg M (16) P M (21) P M (24) P M (24) P M (29) P M (31) P M (36) P M (41) P M (48) P M (53) P M (60) P M P M P M (64) P M (75) P

13 13 Punkt mocujący obrotowy Gwint calowy (8-292) Gwint funty TPI A B C D E F G K funty x (y) [z] ( 880) [ 1320] 1/2-13UNC ( 3300) [ 5720] 5/8-11UNC ( 4400) [ 7900] 3/4-10UNC ( 5500) [ 8800] 7/8-9UNC ( 8800) [15400] 1-8UNC ( 16500) [ 22000] 11/4-7UNC ( 22000) [ 33000] 11/2-6UNC ( 28600) [ 37400] 13/4-5UNC ( 35200) [ 39600] 2-4.5UNC ( 48400) [ 55000] 21/4-4.5UNC ( 48400) [ 61600] 21/2-4UNC ( 88000) [110000] 3-4UNC (105600) [110000] 31/2-4UNC (110000) [110000] 4-4UNC

14 14 Punkt kotwiczny obrotowy takie same w każdym kierunku uchwytu! Gwint metryczny (8-231) Moment obrotowy Gwint w Nm Zestaw naprawczy tony M A B C D E F G H R S SW kg 5:1 4: M P M P M P M P M P M P M P M P M P M P M P M P M P M P M P Produkt dostępny również w wersj calowej

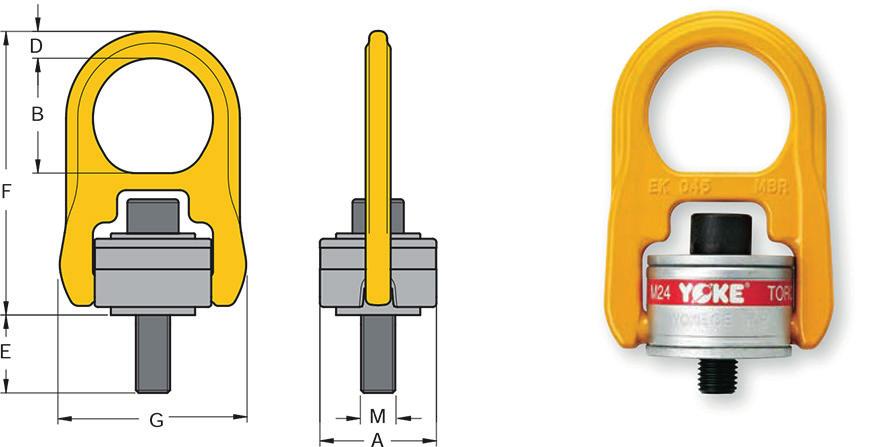

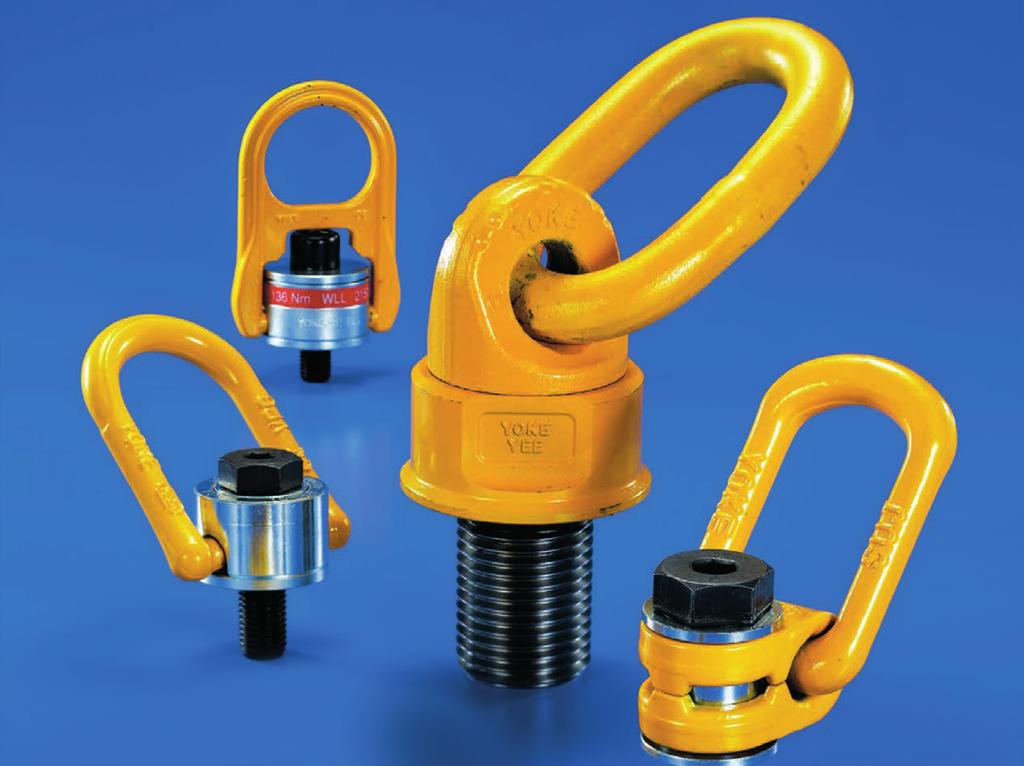

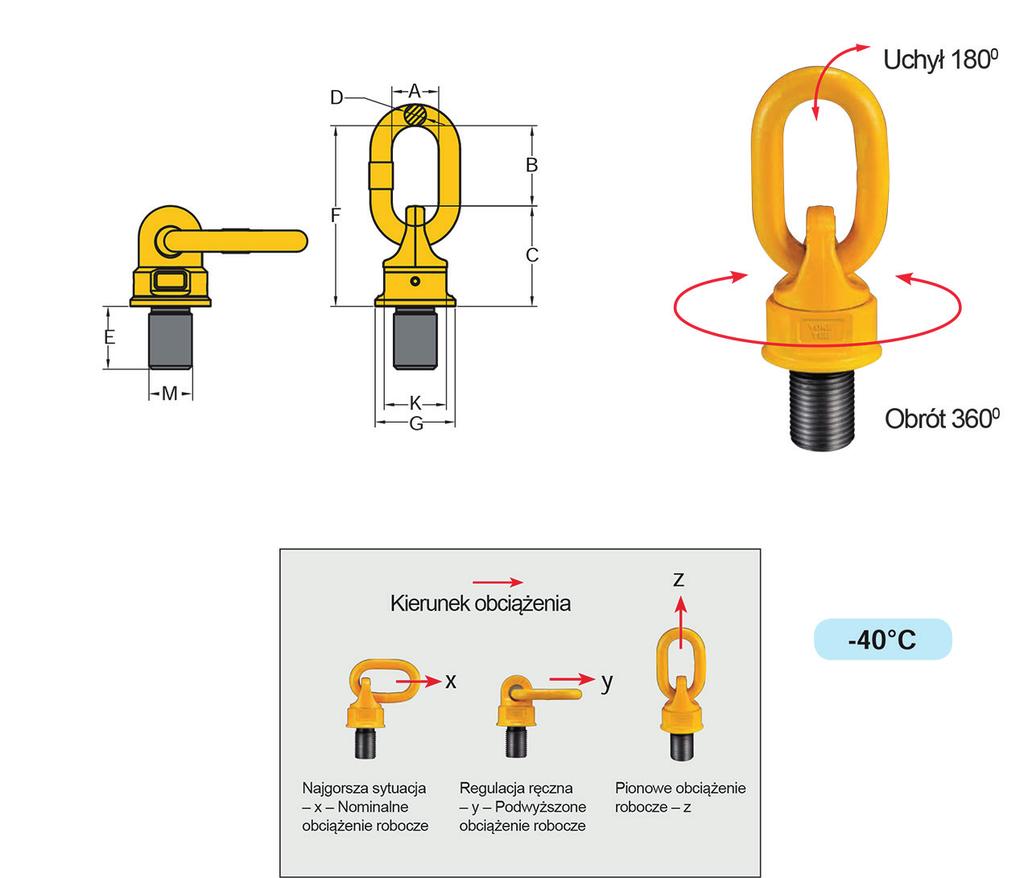

15 15 PIERŚCIEŃ DŹWIGOWY Zaprojektowany do podnoszenia ciężkich ładunków. Jest produktem innowacyjnym i spełniającym wymagania dotyczące higieny pracy i bezpieczeństwa. Nowoczesna konstrukcja zapewnia niezawodne podnoszenie i zabezpieczanie ciężkich towarów o różnych kształtach i wykonanych z różnych materiałów. Dzięki zastosowaniu odpowiednich łożysk kulkowych dźwignik obraca się z łatwością o Ta swoboda obrotu ułatwia obsługę oraz automatycznie ustawia go w kierunku obciążenia. Pierścień dźwigowy Z łożyskami kulkowymi Gwint calowy (8-202) Gwint Rozmiar (cale) Moment obrotowy w funtach na stopę funty A B D E F G funty /16-18UNC /8-16UNC /2-13UNC L /2-13UNC /8-11UNC L /8-11UNC /4-10UNC L /4-10UNC /4-10UNC L /4-10UNC /8-9UNC L /8-9UNC UNC L UNC

16 16 Pierścień dźwigowy Gwint metryczny (8-203) Moment obrotowy Gwint w Nm tony M A B D E F G kg 5:1 4: M M L M M L M M L M M L M M L M M L M M M M M M M

17 17 Pierścień dźwigowy Gwint calowy (8-204) Gwint Rozmiar (cale) Moment obrotowy w funtach na stopę funty A B D E F G funty /16-18UNC /8-16UNC /2-13UNC L /2-13UNC /8-11UNC L /8-11UNC /4-10UNC L /4-10UNC /4-10UNC L /4-10UNC /8-9UNC L /8-9UNC UNC L UNC /4-7UNC /2-6UNC UNC

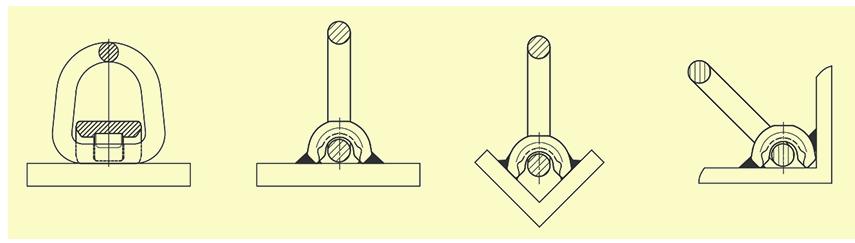

18 18 PUNKTY MOCUJĄCE SPAWANE Punkt mocujący spawany bez sprężyny tony D F H K L R W kg ** **

19 19 Punkt mocujący spawany ze sprężyną, blokuje się pod każdym kątem tony D F H K L R W kg T T T T T

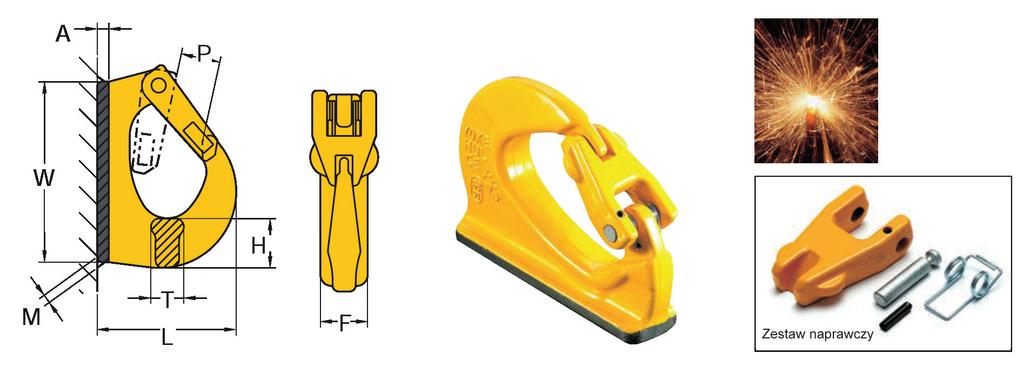

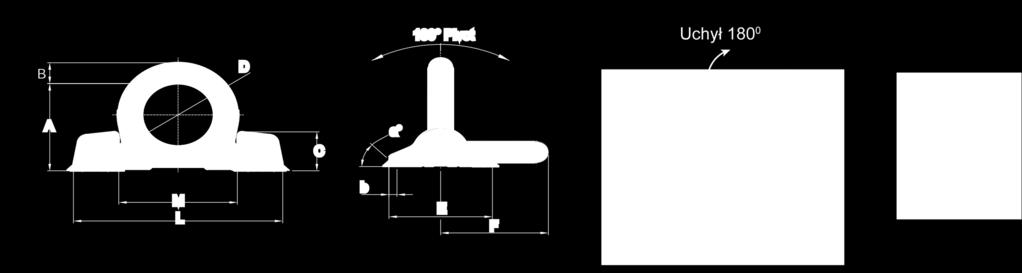

20 20 Punkt mocujący spawany - XY Zestaw naprawczy tony A F H L P T W kg M P P P P P P P P Produkt dostępny również w wersj calowej Punkt mocujący spawany - pierścień tony A B C D E F L M a0 b kg

21 21 HAKI Haki YOKE są wykonane z najlepszej gatunkowo stali stopowej Podczas procesu produkcyjnego są hartowane Poddane są procesowi pracy cykli z m 1,5 krotnie przekraczającym dopuszczalne 100% kontroli jakości podczas procesu produkcyjnego Wszystkie haki posiadają kod partii produkcyjnej, który umożliwia jej identyfikowalność oraz kontrolę certyfikacji Podlegają testom wytrzymałościowym 2-krotnie przewyższającym maksymalne dopuszczalne Każdy hak posiada certyfikat

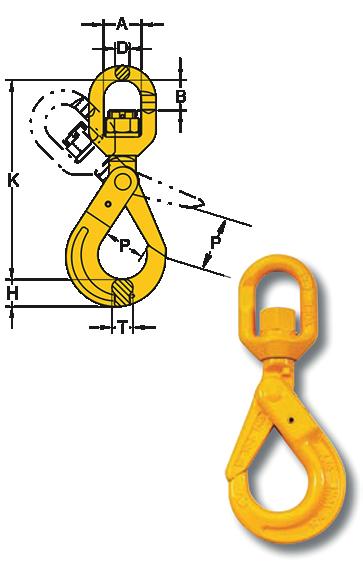

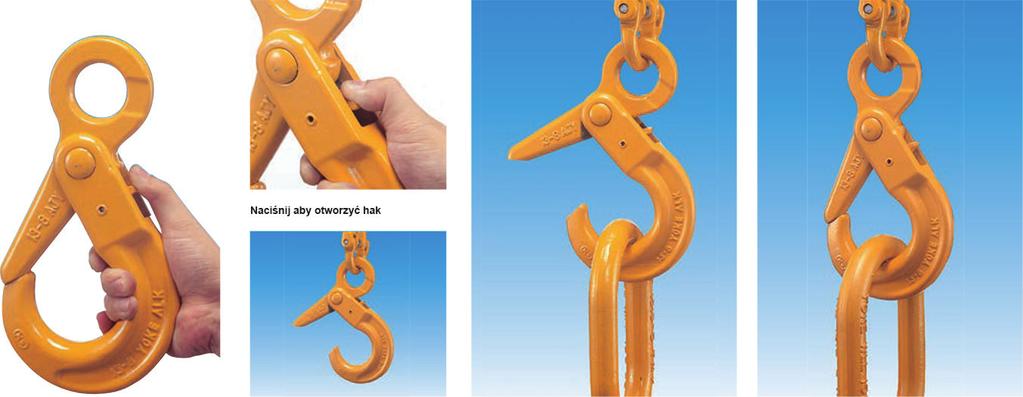

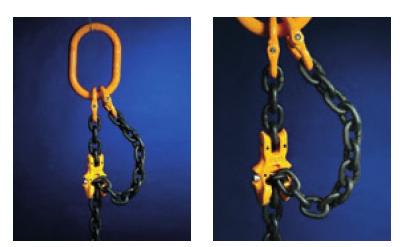

22 22 AKCESORIA Z GATUNKU 80 Łączniki gatunku 80 tony mm A B D K kg Haki samoblokujące - sposoby użycia

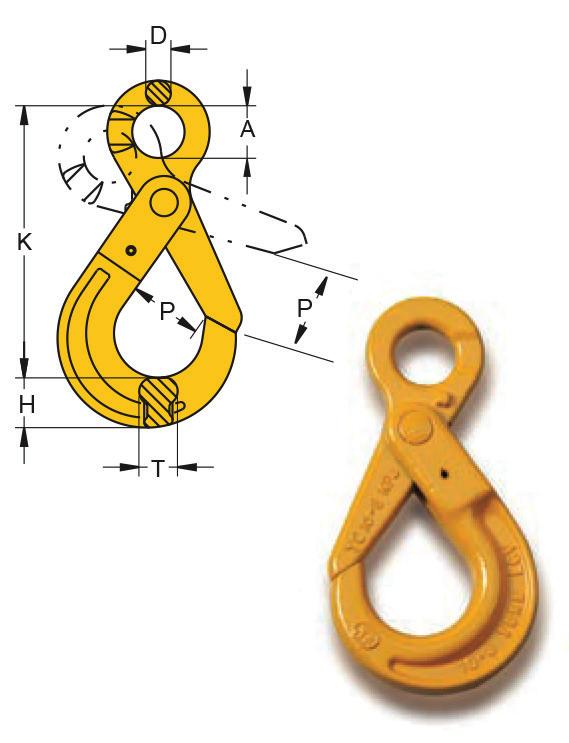

23 23 Hak samoblokujący oczkowy gatunku 80 tony mm A D H K P T kg Hak samoblokujący z bolcem gatunku 80 tony mm A H K P T kg ,

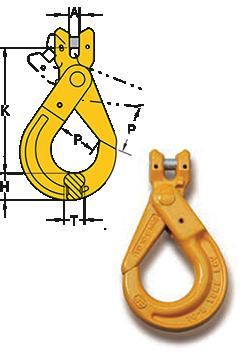

24 24 Hak samoblokujący obrotowy gatunku 80 tony mm A B D H K P T kg , Hak z bolcem z zatrzaskiem gatunku 80 tony mm A H K P1 T kg 8-043/S /S /S /S /S /S

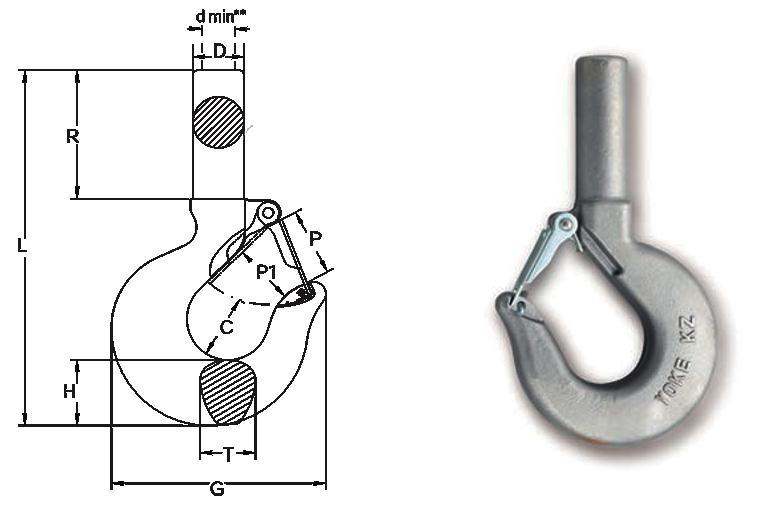

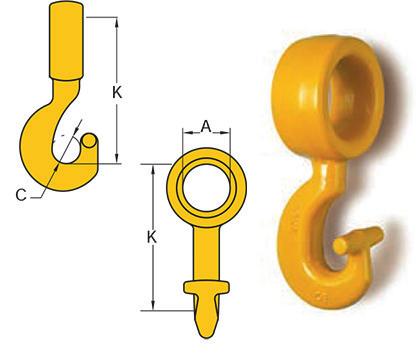

25 25 Hak z bolcem gatunku 80 tony mm A F H K L P kg Hak oczkowy obrotowy z tuleją gatunku 80 tony mm A B D H K P T kg

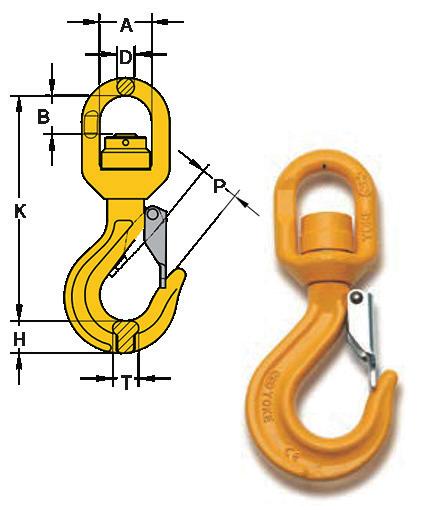

26 26 Hak oczkowy obrotowy z łożyskiem kulkowym, co zapewnia swobodę obrotu podczas obciążenia gatunku 80 tony mm A B D H K P T kg 8-049N N N N N N Hak skręcający łańcuch gatunku 80 tony mm A B C D E F kg Wcisnąć aby zwolnić Bolec ze sprężyną dla bezpieczeństwa

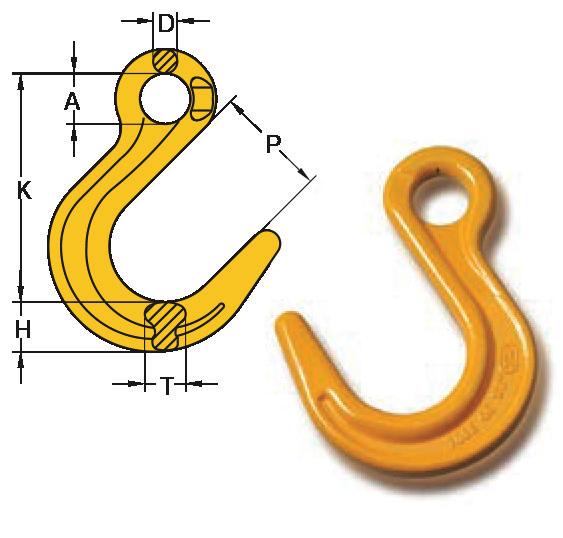

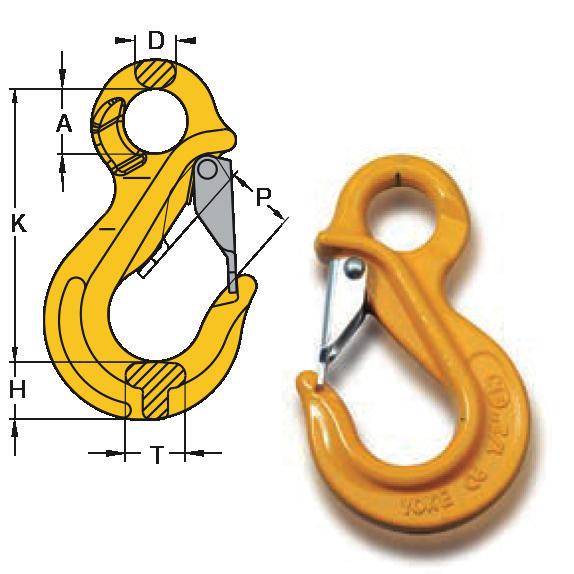

27 27 Hak oczkowy z blokadą gatunku 80 tony mm A D H K P1 T kg 8-044/S /S /S /S /S /S /S /S /S Hak oczkowy z blokadą gatunku 80 tony mm A D H K P1 T kg Hak oczkowy gatunku 80 tony mm A D H K P1 T kg

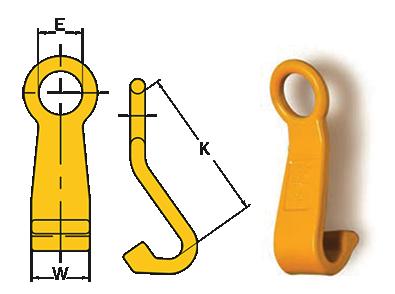

28 28 Hak zaczepowy do kontenerów DSC tony E F G H K T kg STR Straight LT Left RH Right AKCESORIA DO MOCOWANIA TOWARÓW Haczyk oczkowy gatunku 80 tony mm A C K kg Hak z bolcem z zatrzaskiem gatunku 80 tony mm E K W kg

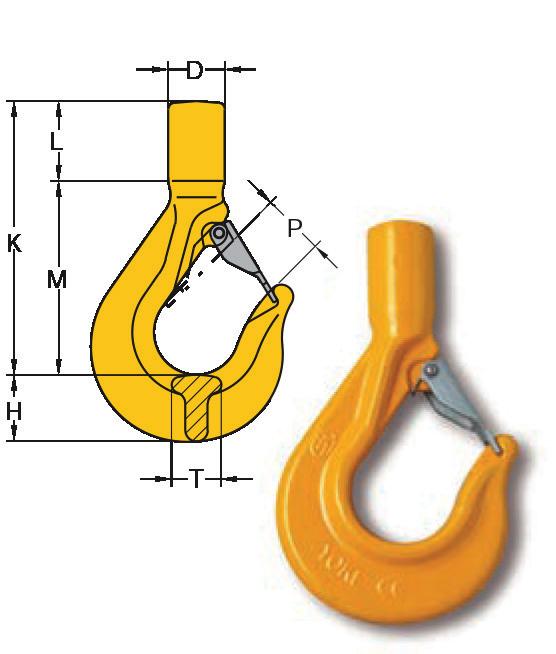

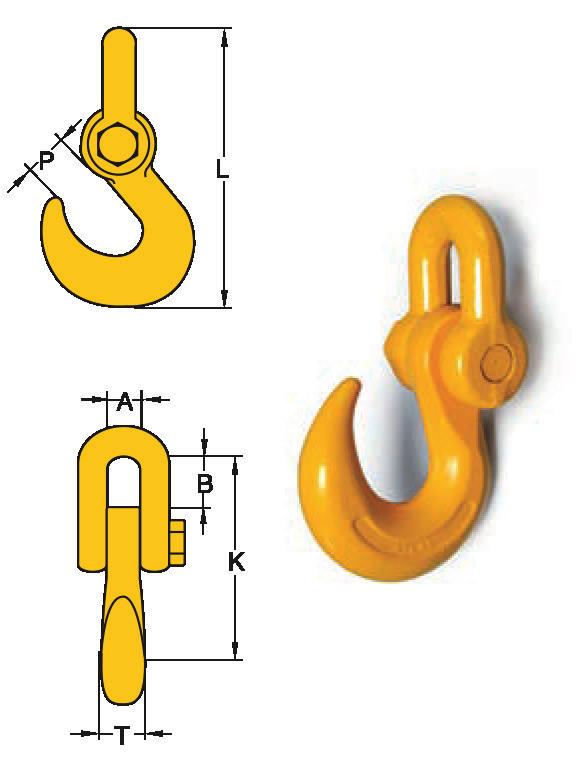

29 29 Hak trzonowy z blokadą gatunku 80 tony mm D H K L M P T dmin kg M Hak z szeklą tony A B K L P T kg Hak samoblokujący tony A B C D H K P T kg

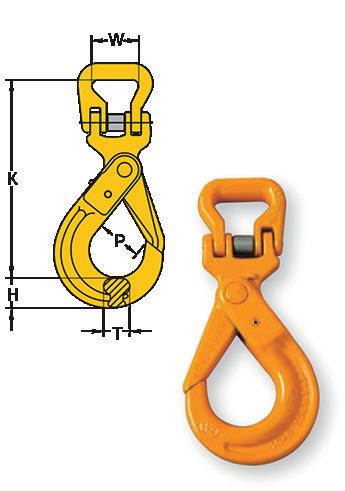

30 30 SYSTEMY PODNOSZENIA TOWARÓW NA PASACH Łącznik pasa gatunku 80 tony mm A B D K W kg Hak do pasa samoblokujący gatunku 80 tony mm H K P T W kg ,

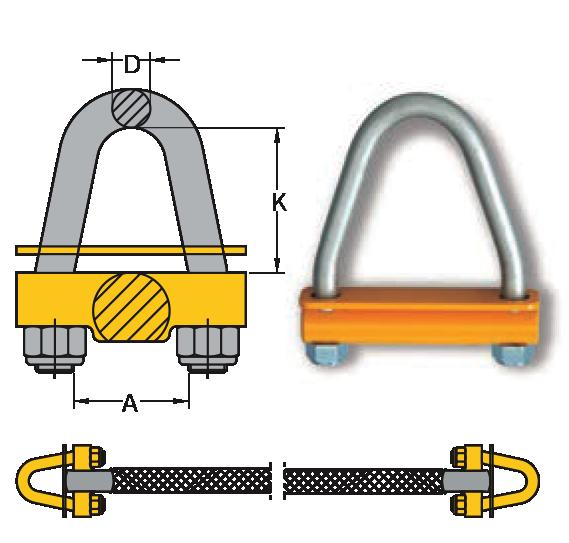

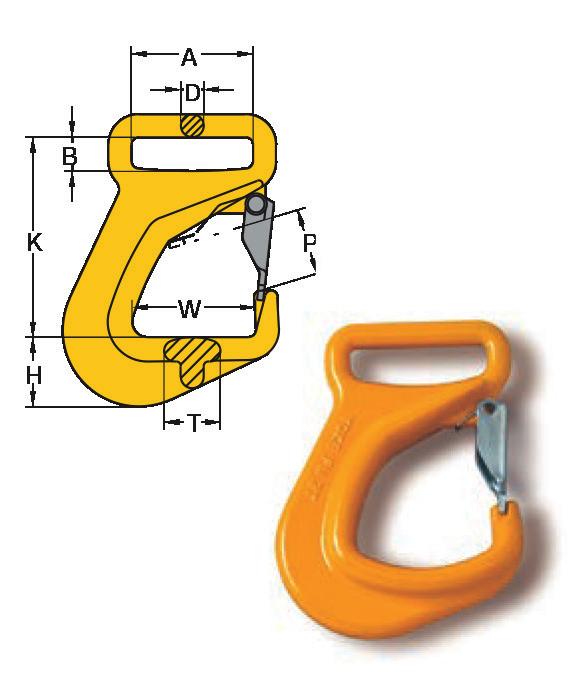

31 31 Łącznik taśmy tony H K P T W kg Łącznik taśmy tony A B D H K P T W kg Uchwyt zaciskowy tony A D K kg

32 32 Łącznik łańcucha gatunku 80 tony 1 noga 2 nogi D IL IW kg Ekstra szerokość wewnątrz pozwala lepiej współpracować z hakami. Zatwierdzone Łącznik łańcucha gatunku 80 tony 1 noga 2 nogi D IL IW kg 8-003F F F F F F F Łącznik łańcucha z bolcem gatunku 80 tony mm A G H K L T

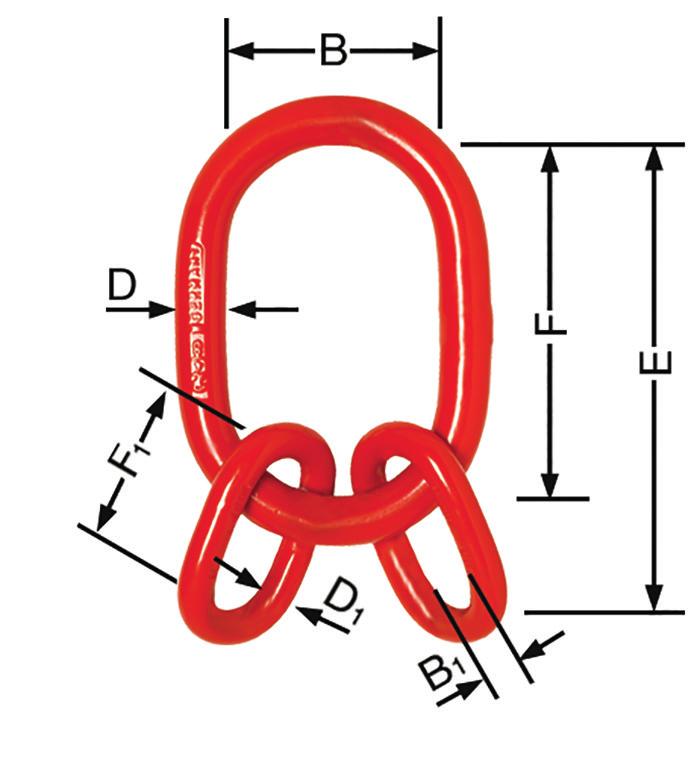

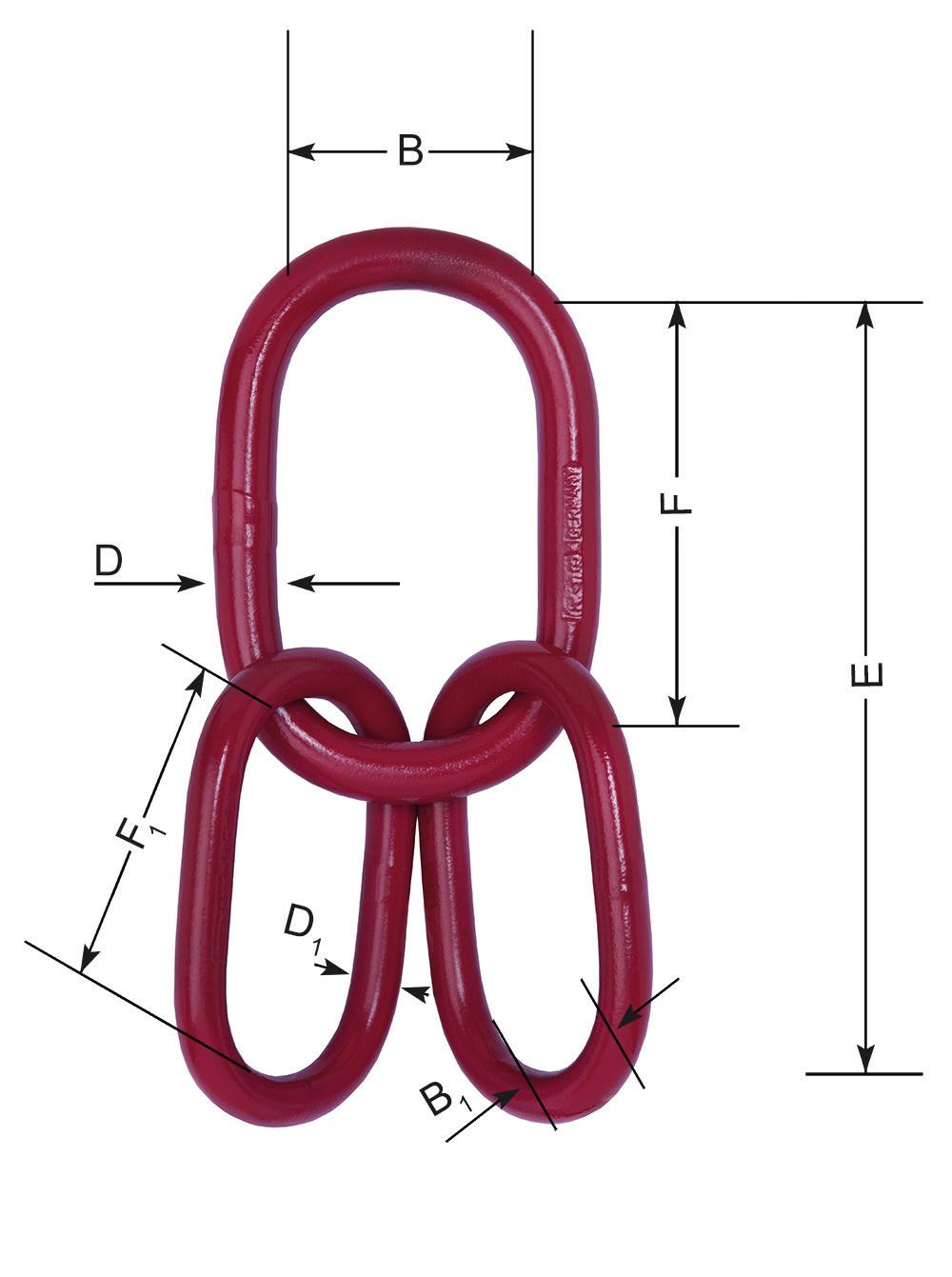

33 33 KATALOG THIELE Łącznik dla 3 i 4 nóg Waga Rozmiar liny E D F B D 1 F 1 B 1 Lina z włókna F F F F F F F F F F F Lina stalowa Łącznik oczkowy dla 1 nogi Rozmiar handlowy Rozmiar nominalny Waga mm [t] D F B * kg 6-8 F F F F F F F F * F * F F F F F F F F F F

34 34 Łącznik oczkowy dla 1 nogi Rozmiar handlowy Rozmiar nominalny Waga mm [t] D F B * kg 6-8 F F F F F F F * F F F F F F F F F Łącznik dla 2 i 4 nóg Rozmiar Rozmiar nominalny handlowy Waga mm [t] E D F B D 1 F 1 B 1 * kg 6-8 F F F F F * F F F F F F F F F F F

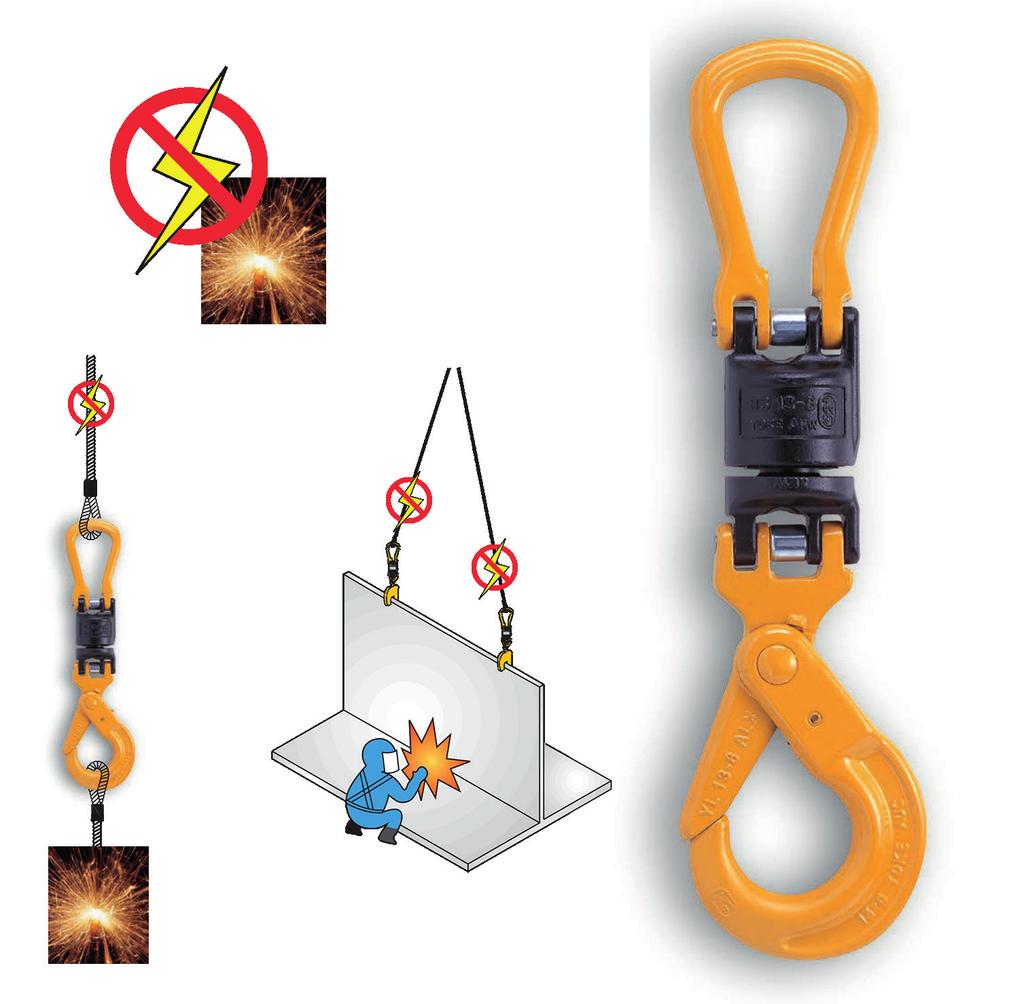

35 35 SYSTEMY PODNOSZENIA TOWARÓW POD NAPIĘCIEM ELEKTRYCZNYM Hak obrotowy YOKE jest tak zaprojektowany aby zabezpieczał dźwig podczas operacji spawania towaru dźwiganego Odpowiednio lekka ale bardzo wytrzymała konstrokcja haka Wszystkie haki oraz komponenty są poddane testom udzwigu co najmniej 2.5 krotnie przekraczającym dopuszczalne Wszystkie haki są indiwidualnie poddane testom na potwierdzenie odporności izolacyjnej 1000 wolt Otrzymany certyfikat zatwierdzony przez niemiecki Instytut Ubezpieczeń Wypadkowych ( DGUV)

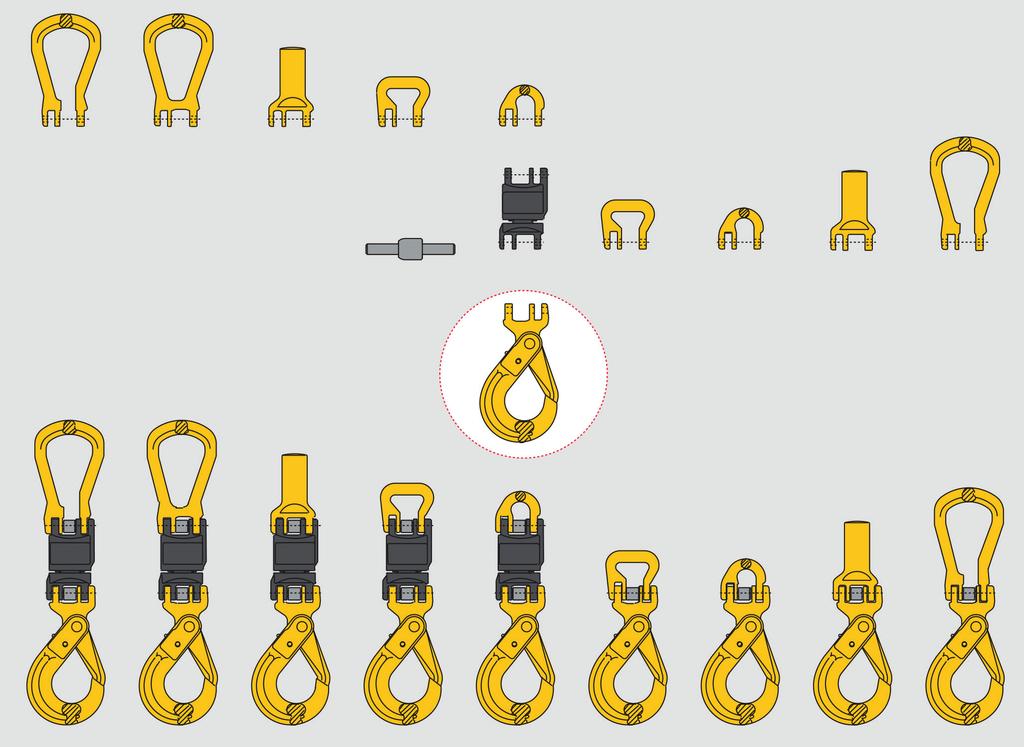

36 36 Hak samozamykający Dopusz czalne gatunku 80 mm A B D K kg tony

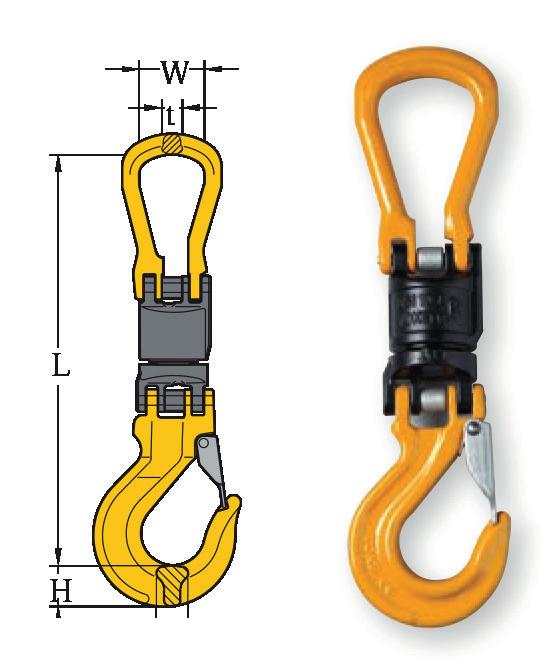

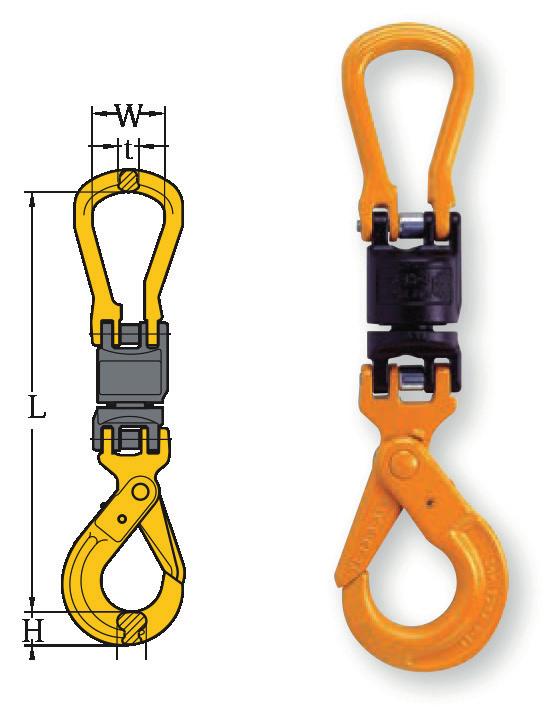

37 37 Izolowane haki obrotowe izolowany uchwyt obrotowy z dwoma półoczkami gatunku 80 tony mm A D L kg Wytrzymałość napięcia 1000 Volt Izolowany uchwyt obrotowy z hakiem samoblokującym gatunku 80 tony mm H L T W t kg Wytrzymałość napięcia 1000 Volt Izolowany uchwyt obrotowy z hakiem z zabezpieczeniem gatunku 80 tony mm H L T W t kg Wytrzymałość napięcia 1000 Volt

38 38 AKCESORIA Z GATUNKU 100

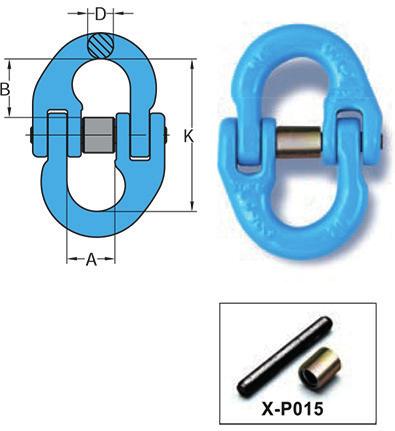

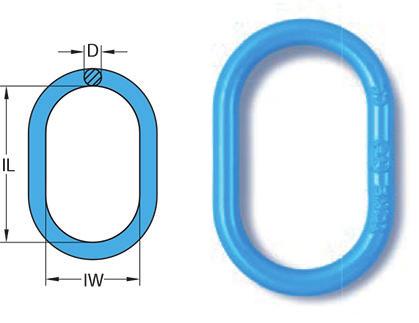

39 39 G -100 Łącznik główny podłużny gatunku 100 Rozmiar tony 1 Leg 2 Leg D IL IW kg X X X X X X X X X X X X G -100 Ogniwo łączące gatunku 100 Rozmiar tony mm A B D K kg X X X X X X X X X

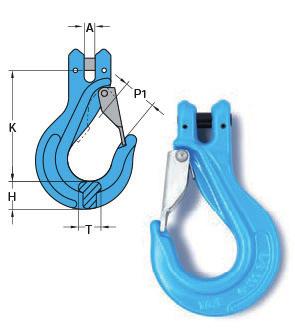

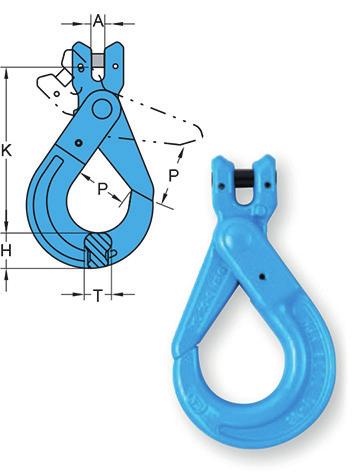

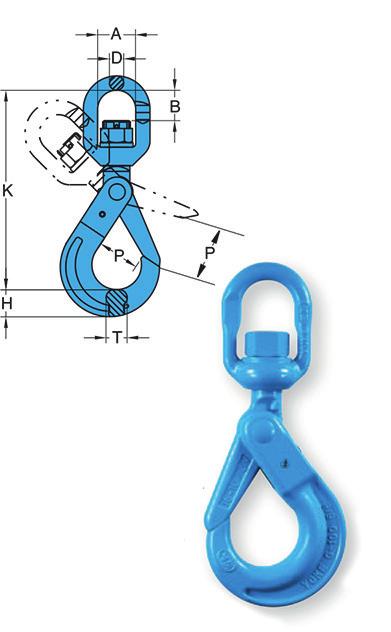

40 40 G -100 Hak samoblokujący - oczkowy gatunku 100 tony mm A D H K P T kg X X X X X X X X G -100 Hak samoblokujący - z bolcem gatunku 100 tony mm A H K P T kg X X X X X X X

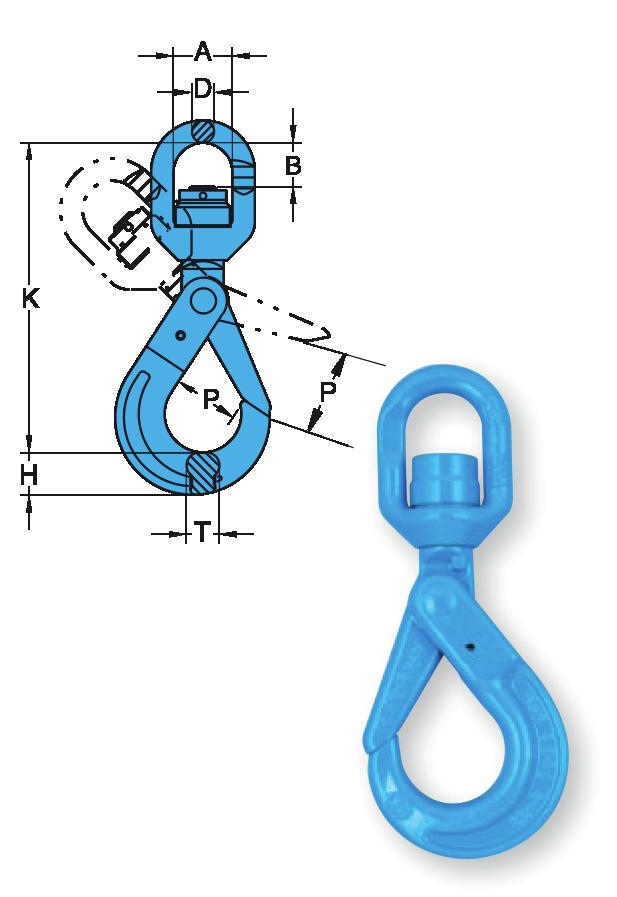

41 41 G -100 Hak samoblokujący - obrotowy gatunku 100 tony mm A B D H K P T kg X X X X X X X X G -100 Hak samoblokujący Z łożyskami kulkowymi zapewniający funkcję obrotu podczas obciążenia gatunku 100 tony mm A B D H K P T kg X-027N X-027N X-027N X-027N X-027N X-027N X-027N X-027N

42 42 G -100 Hak z zabezpieczeniem gatunku 100 tony mm A H K P T kg X-043/S X-043/S X-043/S X-043/S X-043/S X-043/S X-043/S G -100 Hak oczkowy gatunku 100 tony mm A D H K P1 T kg X-044/S X-044/S X-044/S X-044/S X-044/S X-044/S X-044/S X-044/S X-044/S

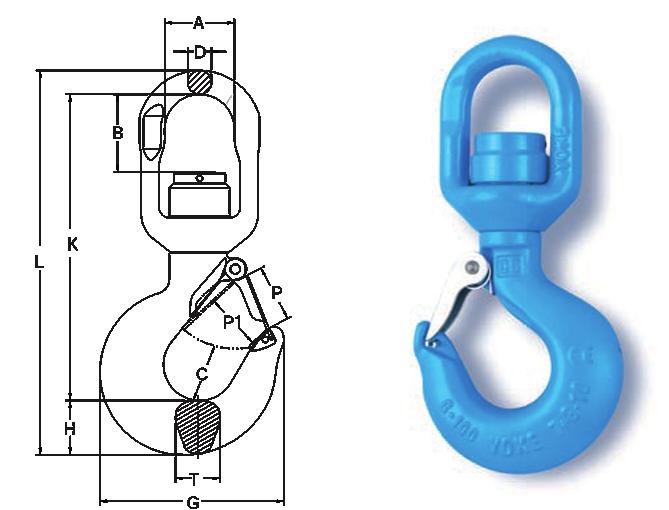

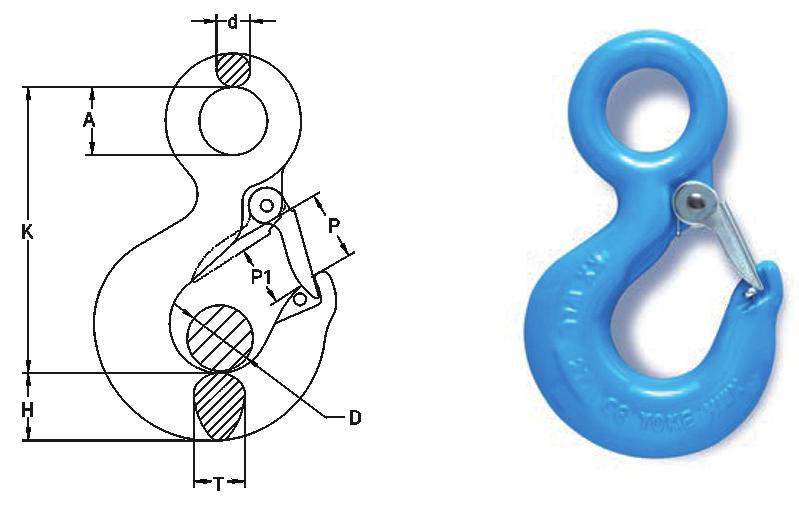

43 43 G -100 Hak oczkowy G 100 Kod haka z zabezpieczeniem bez zabezpieczenia tony A D d H K P P1 T kg 5:1 4: / AA / BB / CC / DD / EE / FF / GG / HH / JJ / KK Produkt dostępny również w wersj calowej G -100 Hak obrotowy z łożyskiem G 100 Kod haka z zabezpieczeniem bez zabezpieczenia tony A B C D G H K L P P1 T kg 5:1 4: N N/ AA N N/ BB N N/ CC N N/ DD N N/ EE N N/ FF N N/ GG N N/ HH N N/ JJ N N/ KK Produkt dostępny również w wersj calowej

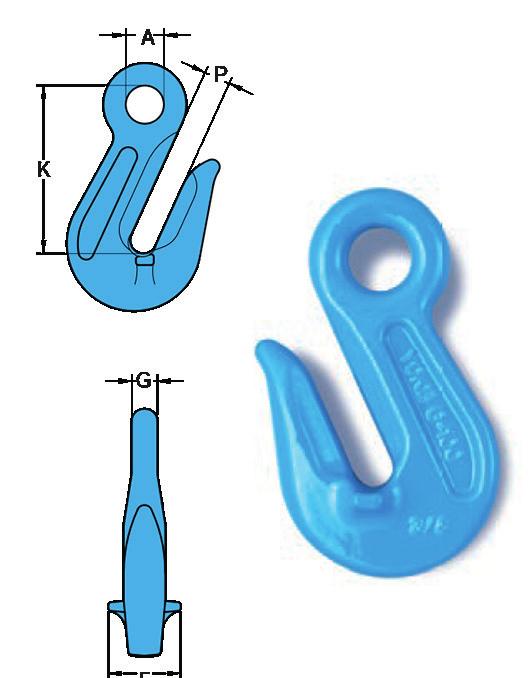

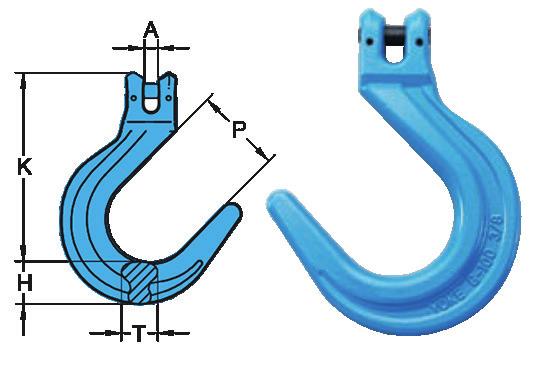

44 44 G -100 Hak oczkowy gatunku 100 tony mm A F G K P kg X X X X X X X X G -100 Hak oczkowy gatunku 100 tony mm A D H K P T kg X X X X X G -100 Hak oczkowy z tuleją gatunku 100 tony mm A H K P T kg X X X X X

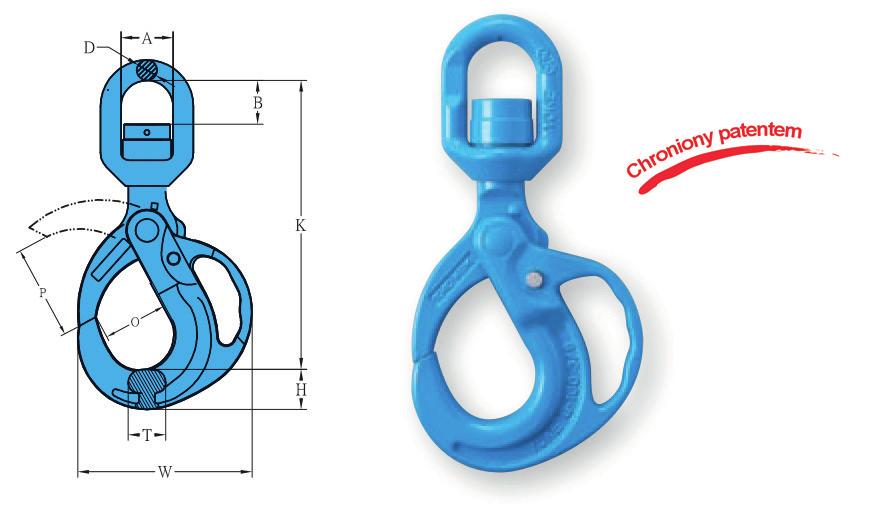

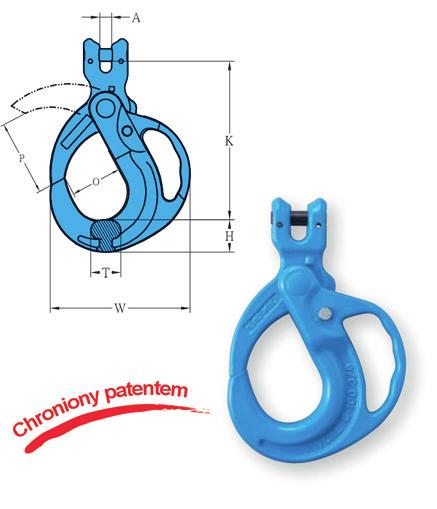

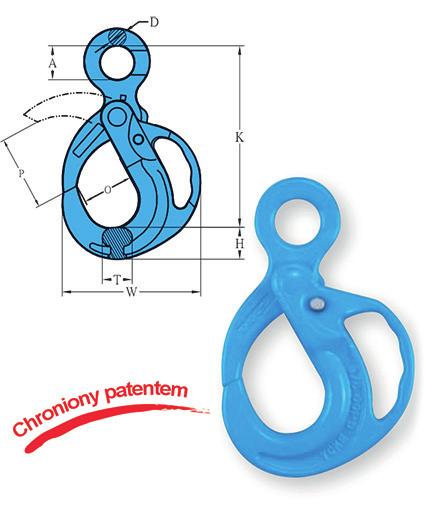

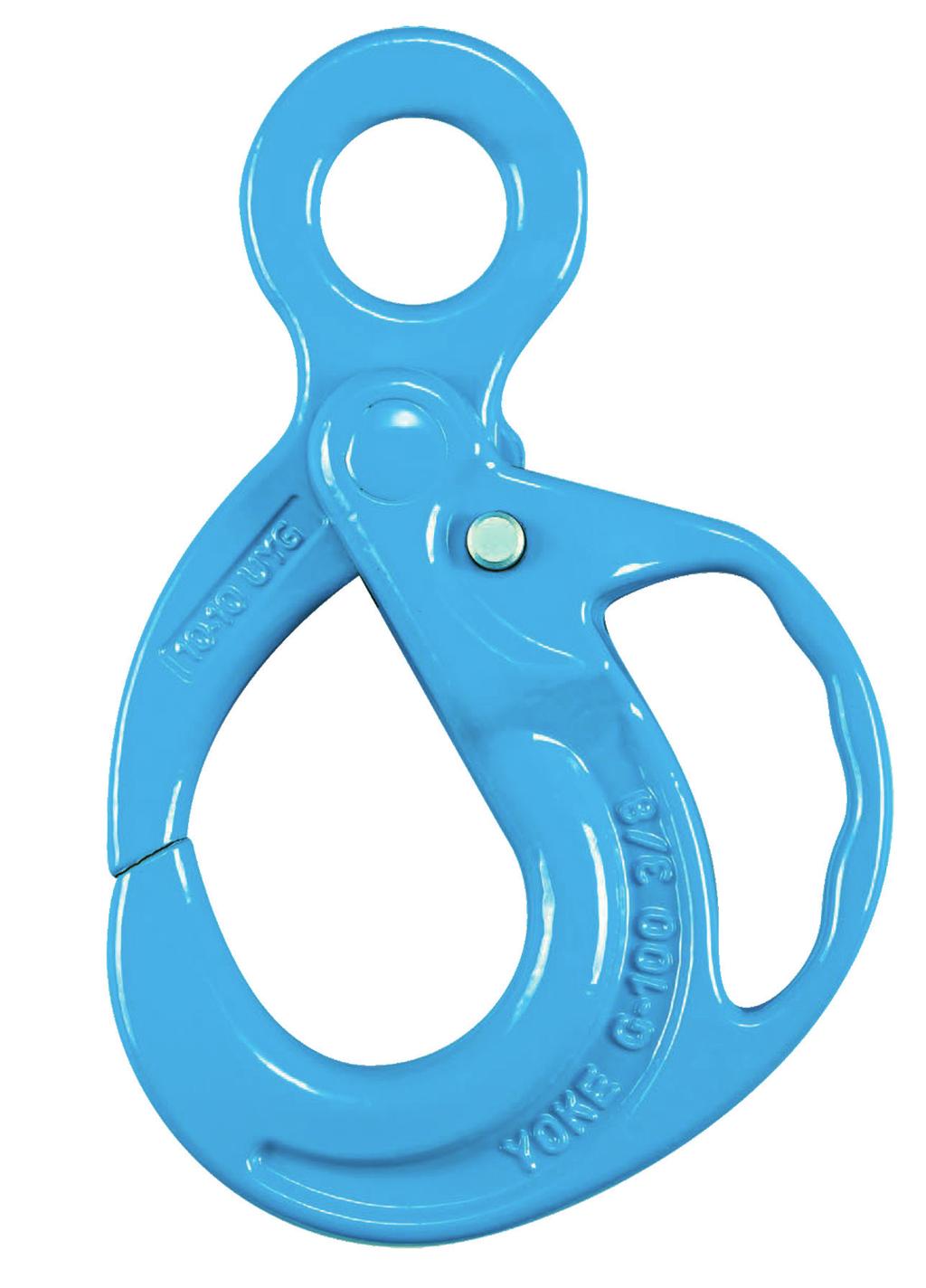

45 45 G -100 Hak z bolcem gatunku 100 tony mm A F H K L P kg X X , X X X X X HAKI Z UCHWYTEM NA RĘKĘ - BEZPIECZNE Hak oczkowy samoblokujący gatunku 100 tony mm A D H K O P T W kg X X X X X

46 46 Hak z bolcem samoblokujący gatunku 100 tony mm A H K O P T W kg X X X X X Hak obrotowy samoblokujący gatunku 100 tony mm A B D H K O P T W kg X-952N X-952N X-952N X-952N X-952N

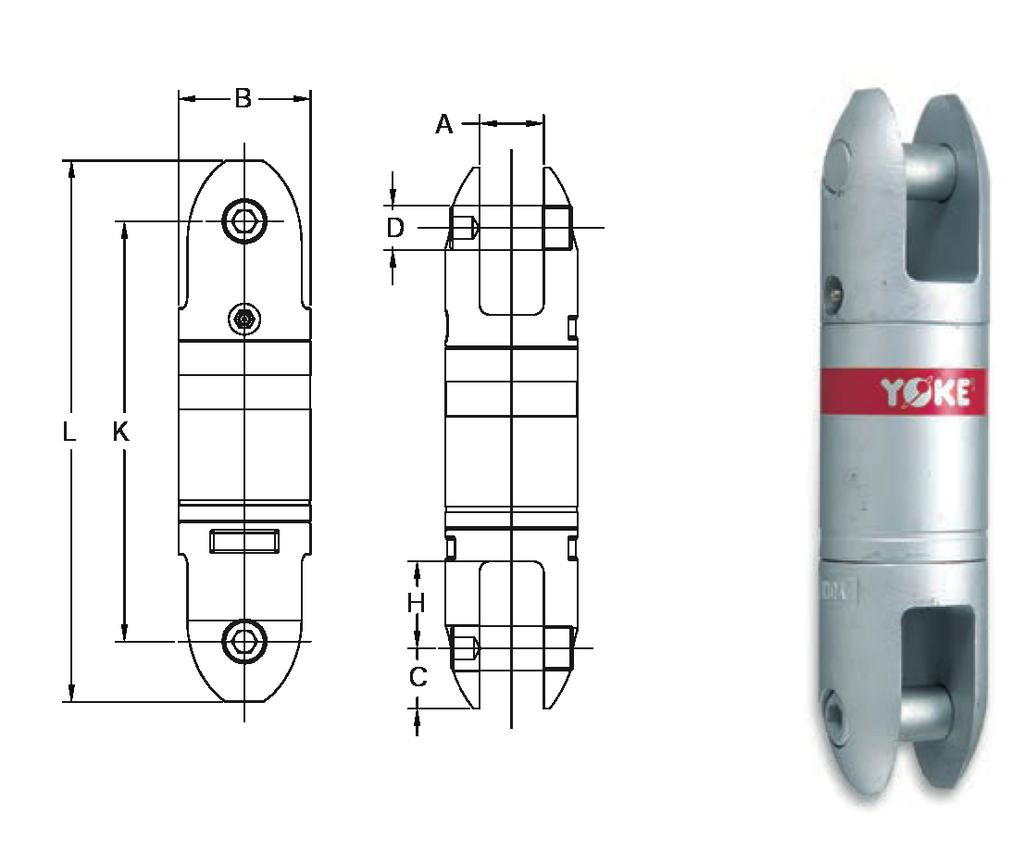

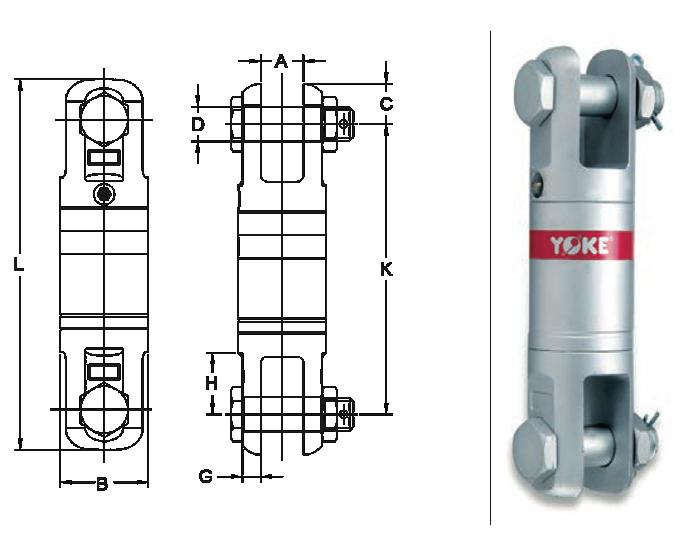

47 47 HAKI OBROTOWE Zaczep obrotowy typu pocisk Haki Yoke są wykonane z najlepszej gatunkowo stali Haki Yoke są projektowane z współczynnikiem bezpieczeństwa 5:1 Haki Yoke są dostępne w rozmiarach od ¾ do 35 Ton Są dostępne dla lin stalowych od ¼ do 1-1/2 Są ocynkowane Przeznaczone są do pracy przy wolnych i bardzo szybkich obrotach Poddane są procesowi pracy cykli z m 1,5 krotnie przekraczającym dopuszczalne 100% kontroli jakości podczas procesu produkcyjnego Wszystkie haki posiadają kod partii produkcyjnej, który umożliwia jej identyfikowalność oraz kontrolę certyfikacji Podlegają testom wytrzymałościowym 2-krotnie przewyższającym maksymalne dopuszczalne Każdy hak posiada certyfikat Rozmiar liny mm Tons B K L C A D H kg Produkt dostępny również w wersj calowej Zaczep obrotowy obustronny uchwyt Rozmiar liny mm Tons A B C D G H K L Produkt dostępny również w wersj calowej kg

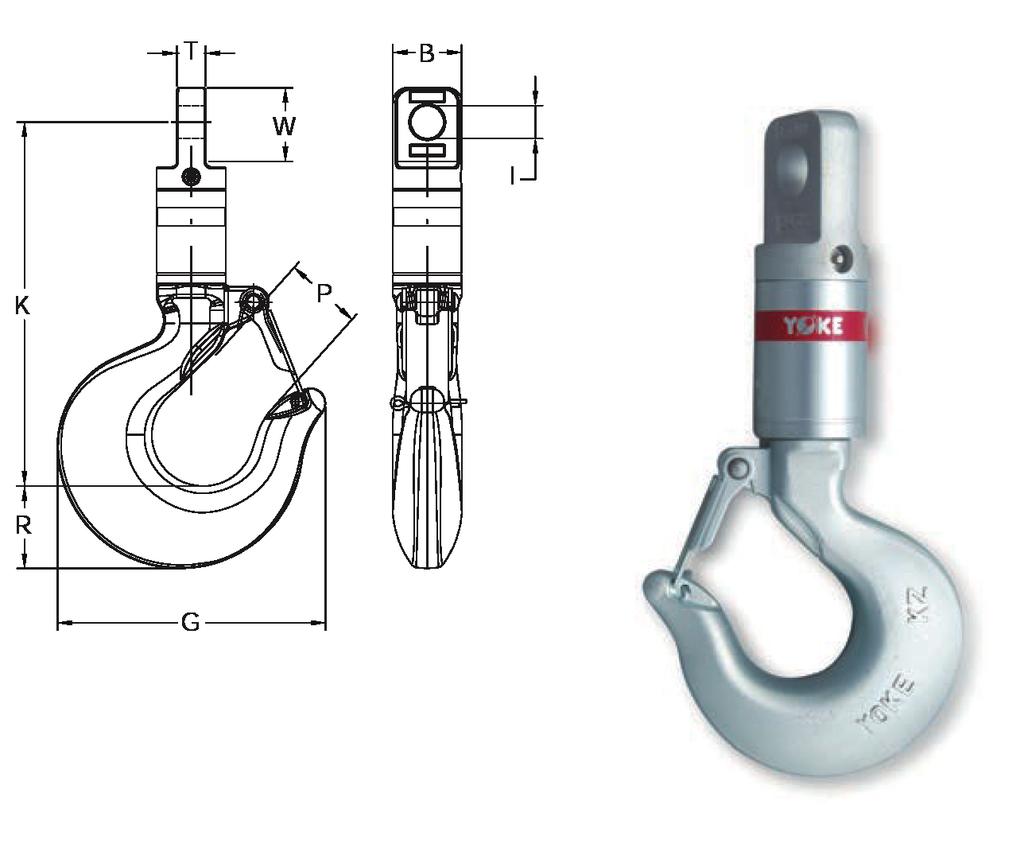

48 48 Hak obrotowy z uchwytem Rozmiar liny mm Tons B G I K P R T W kg Produkt dostępny również w wersj calowej Hak obrotowy z bolcem Rozmiar liny mm Tons A B C D G H K P R kg Produkt dostępny również w wersj calowej

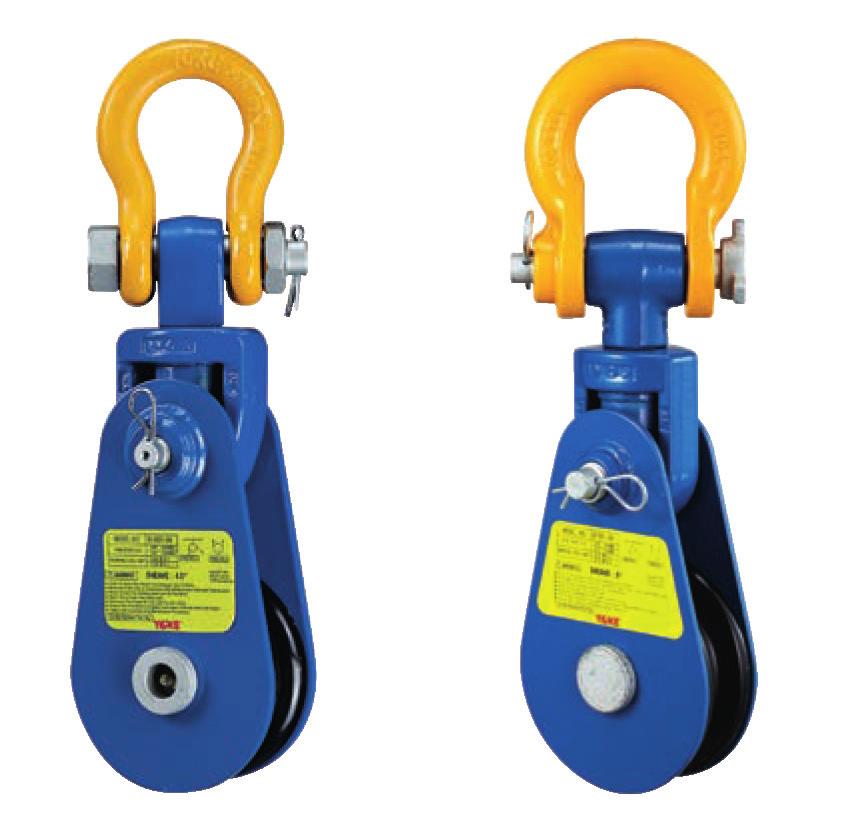

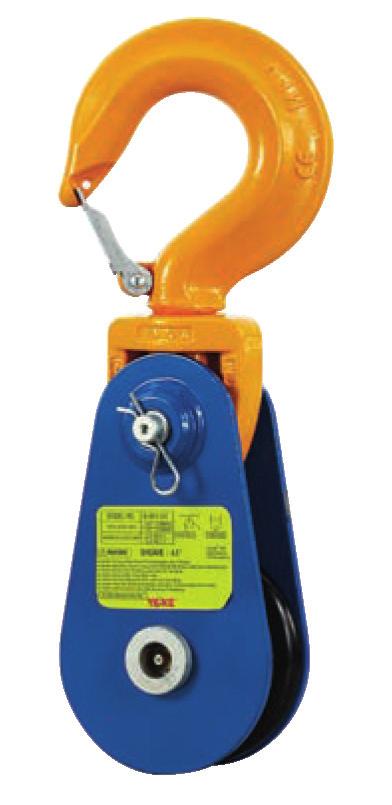

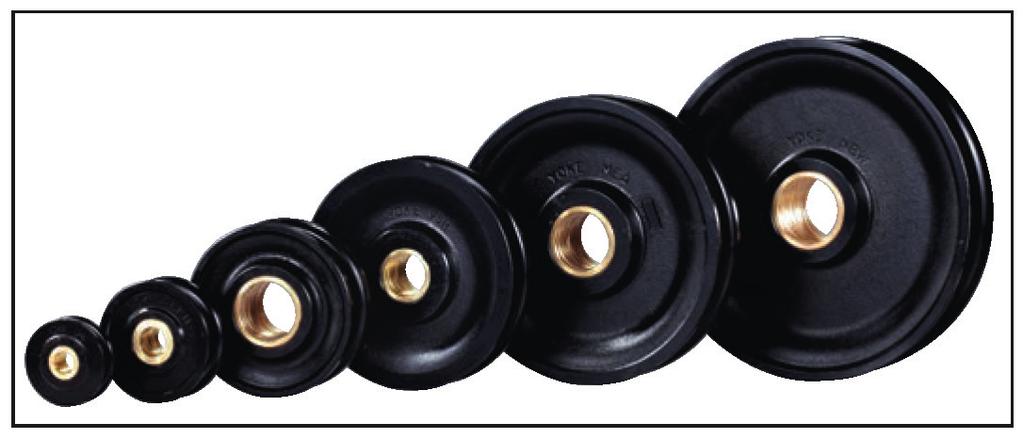

49 49 BLOCZKI LEKKIE Bloczek lekki z szeklą Wykonane z najlepszej gatunkowo stali stopowej Dostępne od 2 do 8 ton, dla liny stalowej o grubości od 8 do 19 mm Numer części, rozmiar liny oraz maksymalne są podane na tabliczce, która znajduje się na bloczku Podczas procesu produkcyjnego są hartowane Wszystkie bloczki posiadają kod partii produkcyjnej, który umożliwia jej identyfikowalność oraz kontrolę certyfikacji Spełniają wszystkie wymagania ASME B Współczynnik bezpieczeństwa 4:1 Średnica krążka Typ łożyska Rozmiar liny Nr krążka zamiennego cale mm t funty kg BB BB BB BB BB BB BB BB BB Bloczek lekki z hakiem Krążek wykonany ze stali kutej Średnica krążka Typ łożyska Rozmiar liny Nr krążka zamiennego cale mm t funty kg BB BB BB BB BB BB BB BB BB
