1 AVENAR detector 4000 FAP-425 / FAH-425 pl Operation Guide

2

3 AVENAR detector 4000 Spis treści pl 3 Spis treści 1 Opis produktu 4 2 Podstawowe informacje Opis funkcjonalny działania detektorów Detektor optyczny (czujka dymu) Detektor termiczny (czujka termiczna) Detektor chemiczny (detektor gazowych produktów spalania) Opis systemu Częstotliwość błysków i wykrywanie błędów Charakterystyka Akcesoria Wyniesione wkaźniki zadziałania 9 3 Planowanie Podstawowe uwagi dotyczące instalacji i konfiguracji Praca w lokalnej sieci bezpieczeństwa (wersja LSN / LSNi) 14 4 Programowanie FAP-425-DOTC-R FAP 425 DOT R / FAP 425 OT R / FAP 425 OT FAP 425 DO R / FAP 425 O R / FAP 425 O FAH 425 T R 18 5 Połączenie Przegląd podstaw czujek Montaż podstawy Połączenie Podłączanie czujki MS 400/MS 400 B Podłączanie FAA MSR Sygnalizatory akustyczne w podstawie czujki Instalacja modułu czujki Wymontowywanie czujki Ustawianie adresu 26 6 Informacje dotyczące zamawiania Wersje czujek Podstawy czujek Akcesoria do czujek Akcesoria do montażu Sygnalizatory akustyczne w podstawie czujki Akcesoria serwisowe 30 7 Konserwacja i serwis Kodowanie typu czujki Instrukcje testowania czujek pożarowych w wersji LSN improved Instrukcje testowania dla wszystkich czujek pożarowych z detektorem optycznym Instrukcje testowe dla czujek FAP 425 DOTC R / FAP 425 DOT R / FAP 425 OT R / 33 FAP 425 OT 7.3 Dane diagnostyczne Gwarancja Naprawa Utylizacja 36 8 Parametry techniczne 37 Bosch Sicherheitssysteme GmbH Operation Guide F.01U

4 4 pl Opis produktu AVENAR detector Opis produktu AVENAR detector 4000 tej serii łączą standardowe procedury wykrywania, takie jak pomiar rozproszenia światła i temperatury, z technologią pomiaru gazowych produktów spalania w najlepszej konfiguracji. Do analizy sygnałów przesyłanych przez czujki dymu, detektory termiczne i chemiczne wykorzystywane są zaawansowane technologie elektroniczne (inteligentne przetwarzanie sygnałów ISP). Pozwala to znacznie ograniczyć niebezpieczeństwo wzbudzenia fałszywego alarmu, a pożar jest wykrywany zdecydowanie szybciej niż przy użyciu czujek pożarowych ogólnie dostępnych na rynku. Dzięki łączeniu wielu informacji zbieranych przez czujkę wielosensorową można stosować ją w środowiskach, gdzie proste czujki dymu nie mogą być używane. AVENAR detector 4000 umożliwia montaż natynkowy lub podtynkowy, a także ma oddzielne punkty mocowania puszek do montażu w sufitach obniżanych i zagłębionych gniazdach. Czujka AVENAR detector 4000 jest dostępna w różnych wersjach jedno- i wielosensorowych. Identyfikator Opis Nr materiałowy Kategoria FAP-425-O-R Optyczna czujka dymu, automatyczne i ręczne ustawianie adresów F.01U Jednosensorowa FAP-425-OT-R Optyczno-termiczna czujka dymu, automatyczne i ręczne ustawianie adresów F.01U Wielosensorowa FAP-425-O Optyczna czujka dymu, tylko automatyczne ustawianie adresów F.01U Jednosensorowa FAP-425-OT Optyczno-termiczna czujka dymu, tylko automatyczne ustawianie adresów F.01U Wielosensorowa FAH-425-T-R Czujka termiczna, automatyczne i ręczne ustawianie adresów F.01U Jednosensorowa FAP-425-DO-R Podwójna optyczna czujka dymu, automatyczne i ręczne ustawianie adresów F.01U Podwójny sensor FAP-425-DOT-R Podwójna optyczna i termiczna czujka dymu, automatyczne i ręczne ustawianie adresów F.01U Wielosensorowa FAP-425-DOTC-R Podwójna optyczna, termiczna i gazowa czujka dymu, automatyczne i ręczne ustawianie adresów F.01U Wielosensorowa F.01U Operation Guide Bosch Sicherheitssysteme GmbH

5 AVENAR detector 4000 Podstawowe informacje pl 5 2 Podstawowe informacje Rysunek 2.1: Układ czujki 1 Komora pomiarowa dymu z detektorem optycznym 4 Sygnalizacja optyczna 2 Detektor termiczny 5 Płytka drukowana z układami diagnostycznymi 3 Detektor chemiczny (niewidoczny na przekroju) 6 Podstawa czujki MS 400/MS 400 B Opis funkcjonalny działania detektorów Detektor optyczny (czujka dymu) Zasada działania detektora optycznego polega na pomiarze rozproszenia światła. Dioda LED wysyła światło do komory pomiarowej, gdzie zostaje ono pochłonięte przez strukturę w kształcie labiryntu. W razie pożaru unoszący się dym przedostaje się do komory pomiarowej. Światło jest rozpraszane przez cząsteczki dymu. Rozproszone światło pada na fotodiody, które zamieniają informację o ilości światła na proporcjonalny sygnał elektryczny. Czujki DO są wyposażone w podwójny detektor optyczny, który wykorzystuje światło o różnych długościach fali podczerwone i niebieskie (technologia Dual Ray). Umożliwia to wczesne i pewne wykrywanie pożarów poprzez precyzyjną detekcję najmniejszych ilości dymu (TF1, TF9). Uwaga! Czujka dymu FAP-425-DO-R decyduje o włączeniu alarmu na podstawie inteligentnej analizy następujących czynników: Zmierzony stopień zagęszczenia dymu Szybkość wzrostu zagęszczenia dymu Wielkość cząstek dymu (zmierzona za pomocą technologii Dual Ray) Detektor termiczny (czujka termiczna) Rolę detektora termicznego pełni termistor, z którego w regularnych odstępach czasu dokonywany jest pomiar napięcia zależnego od temperatury poprzez konwerter analogowocyfrowy. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

6 6 pl Podstawowe informacje AVENAR detector 4000 Zależnie od klasy czujki, detektor termiczny powoduje wyzwolenie alarmu w przypadku przekroczenia temperatury 54 C lub 69 C (czujki nadmiarowe) lub w przypadku wzrostu temperatury o określoną wartość w danym czasie (czujki różnicowe) Detektor chemiczny (detektor gazowych produktów spalania) Detektor chemiczny wykrywa głównie tlenek węgla (CO) wydzielany podczas spalania, ale także wodór (H) oraz tlenek azotu (NO). Metoda pomiaru polega na utlenianiu CO i określeniu wielkości prądu generowanego podczas tego procesu. Wartość sygnału detektora jest proporcjonalna do stężenia gazu. Detektor gazowych produktów spalania dostarcza także dodatkowych informacji w celu zminimalizowania prawdopodobieństwa fałszywego alarmu. Detektor chemiczny Opis systemu W czujkach serii FAP-425/FAH-425 mogą być wykorzystywane maksymalnie trzy metody wykrywania zagrożenia: Optyczna (dymu): O Podwójna optyczna (dymu): DO Termiczna (temperatury): T Chemiczna (gazu CO): C Czujka z przełącznikiem obrotowym: R, automatyczne i ręczne ustawianie adresów Poszczególne detektory można programować ręcznie, za pośrednictwem sieci LSN lub przy użyciu timera. Wszystkie sygnały wysyłane przez wzajemnie skojarzone czujki są nieustannie analizowane przez wewnętrzną elektronikę analizującą (ISP). Wzajemne skojarzenie różnych detektorów umożliwia stosowanie czujek wielodetektorowych w miejscach, gdzie z racji wykonywanych prac powstają niewielkie ilości dymu, pary lub kurzu. Alarm jest wyzwalany automatycznie, gdy kombinacja sygnałów odpowiada wzorcowi dobranemu do miejsca pracy czujek. 2.3 Częstotliwość błysków i wykrywanie błędów Na środku czujki w wersji LSN improved zamontowane są dwie dwukolorowe diody LED, które informują o działaniu czujki, migając na zielono. W przypadku czujek serii w wersji LSN improved FAP-425/FAH-425 emisja zielonego światła przez diody LED jest fabrycznie wyłączona. W razie potrzeby może zostać włączona przy użyciu oprogramowania do programowania. Czujki w wersji LSN improved przez cały okres eksploatacji przeprowadzają automonitoring i autoregulacje w celu dostosowania czułości do ustawionej wartości progowej. Jeżeli czujka jest nadmiernie zanieczyszczona, do centrali sygnalizacji pożaru jest przesyłany odpowiedni komunikat. Po wyzwoleniu alarmu dioda LED niezwłocznie zacznie migać na czerwono. Czujka powróci do normalnego trybu pracy, gdy alarm zostanie anulowany z poziomu centrali lub zniknie przyczyna wyzwolenia alarmu. 2.4 Charakterystyka Aktywny automonitoring czujek, przedstawiany na wyświetlaczu centrali sygnalizacji pożaru: F.01U Operation Guide Bosch Sicherheitssysteme GmbH

7 AVENAR detector 4000 Podstawowe informacje pl 7 Aktywna regulacja progu wyzwalania alarmu (kompensacja wahań) w przypadku zabrudzenia detektora optycznego. Aktywna regulacja progu wyzwalania alarmu (kompensacja wahań) detektora chemicznego. Poziom bezpieczeństwa elektromagnetycznego przy natężeniu pola 50 V/m jest znacznie wyższy, niż przewiduje norma. Zachowanie funkcji pętli LSN w przypadku przerwania kabla lub zwarcia czujki dzięki wbudowanym izolatorom zwarć. Identyfikacja poszczególnych czujek przez centralę sygnalizacji pożaru w razie alarmu pożarowego. Sygnalizowanie alarmu na poziomie czujki za pomocą migającej czerwonej diody LED. Możliwość zaprogramowania, tj. możliwość dostosowania do obszaru działania. Zwiększona skuteczność wykrywania i odporność na fałszywe alarmy dzięki weryfikacji chwilowych sygnałów o pożarze i zmiennych zakłócających. Istnieje możliwość aktywacji wyniesionego wskaźnika zadziałania. Opcjonalna blokada zabezpieczająca przed wyjęciem osłony mechanicznej (może być włączona lub wyłączona). Wysoka odporność na kurz dzięki specjalnej konstrukcji układu optycznego i pokrywy. Każda czujka jest wyposażona w Chamber Maid Plug (otwór do czyszczenia z zatyczką) do przedmuchiwania komory optycznej za pomocą sprężonego powietrza (nie jest konieczny w czujce termicznej FAH-425-T-R). Możliwość podłączenia do central sygnalizacji pożaru FPA-5000 i FPA-1200 o poszerzonym zakresie funkcji LSN. W trybie klasycznym urządzenie można dołączyć do następujących central sygnalizacji pożaru: BZ 500 LSN, UEZ 2000 LSN i UGM 2020 LSN oraz do innych central lub ich modułów odbiorczych, spełniających te same warunki podłączenia, jednak z uwzględnieniem występujących ograniczeń systemu LSN. Za pośrednictwem sieci LSN można odczytać numer seryjny, poziom zabrudzenia (detektora optycznego), czas pracy, poziom EMC i bieżące wartości analogowe każdej skonfigurowanej czujki. Możliwość stosowania kabli ekranowanych lub nieekranowanych. Technologia linii w wersji LSN improved umożliwia podłączenie maksymalnie 254 czujek serii FAP-425/FAH-425 w każdej pętli lub odgałęzieniu (prosimy o przestrzeganie regulujących tę kwestię przepisów, obowiązujących w danym kraju). Można tworzyć elastyczne struktury sieciowe bez użycia dodatkowych elementów (jednak T-tapping nie jest możliwy dla czujek bez przełączników obrotowych umożliwiających adresowanie ręczne). Wybór automatycznego lub ręcznego adresowania czujki. Zgodność z wytycznymi norm EN 54, EN i VdS. W przypadku czujek DO należy pamiętać: Uwaga! Tego urządzenia nie można używać z kontrolerem centrali FPA-5000 typu A. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

8 8 pl Podstawowe informacje AVENAR detector Akcesoria Moduł EOL FLM-320-EOL2W Moduł EOL FLM-320-EOL2W Moduł EOL FLM-320-EOL2W stanowi 2-żyłowy moduł zakończenia linii zgodnie z normą EN Moduł ten służy do wykrywania usterek zgodnie z normą EN i wysyłania błędów do centrali sygnalizacji pożaru. Plakietka identyfikacyjna Plakietki identyfikacyjne wykonane z tworzywa ABS o grubości 1,8 mm są umieszczane pomiędzy podstawą czujki a sufitem. Plakietka identyfikacyjna TP4 400 Plakietka identyfikacyjna TP4 400 jest przeznaczona do oznaczania czujek zainstalowanych na wysokości do 4 m i jest zgodna z etykietami o maksymalnych rozmiarach około 65 x 34 mm. 15 /4 Plakietka identyfikacyjna TP8 400 Plakietka identyfikacyjna TP8 400 jest przeznaczona do oznaczania czujek zainstalowanych na wysokości do 8 m i zgodna z etykietami o maksymalnych rozmiarach około 97 x 44 mm. Kosz ochronny SK 400 Kosz ochronny SK 400 jest montowany na czujce, zapewniając jej doskonałe zabezpieczenie przed zniszczeniem. Gdy czujka jest zamontowana np. w halach sportowych, służy do ochrony czujki przed uderzeniem i uszkodzeniem przez piłki lub sprzęt sportowy F.01U Operation Guide Bosch Sicherheitssysteme GmbH

9 AVENAR detector 4000 Podstawowe informacje pl 9 Osłona przeciwkurzowa SSK 400 Osłona przeciwkurzowa SSK 400 jest niezbędnym zabezpieczeniem podczas prac remontowo-budowlanych. Chroni przed zanieczyszczeniem zamontowaną podstawę czujki wraz z modułem czujki lub bez. Wykonaną z polipropylenu (PP) osłonę przeciwkurzową umieszcza się na zainstalowanej podstawie czujki. Konsola czujki MK 400 Konsola czujki MK 400 służy do montażu czujek nad futrynami drzwi i podobnymi elementami, zgodnie z DIBt. W konsoli znajduje się fabrycznie zamontowana podstawa czujki MS 400 (zestaw nie zawiera czujki pokazanej na rysunku). Element grzewczy czujki MH 400 Element grzewczy czujki MH 400 jest konieczny, gdy czujka pracuje w środowisku, gdzie może dojść do kondensacji wody, np. w magazynie, który jest nieustannie na krótko otwierany z powodu ruchu pojazdów dostawczych. Element grzewczy czujki jest podłączony do zacisków + V/0 V w podstawie czujki. Napięcie pracy: 24 VDC. Rezystancja: 1 kω. Pobór mocy: 3 W. Element grzewczy jest zasilany przez połączenie przelotowe przechodzące przez centralę lub przez oddzielny zasilacz sieciowy. Gdy zasilanie jest podawane przez centralę, liczba elementów grzewczych czujek zależy od przekroju i długości stosowanego kabla Wyniesione wkaźniki zadziałania Wyniesiony wskaźnik zadziałania jest wymagany, gdy czujka nie jest widoczna lub została zamontowana w suficie podwieszanym czy też w podłodze podniesionej. Wyniesiony wkaźnik zadziałania powinien być montowany w korytarzach lub przejściach prowadzących do monitorowanych części budynku lub pomieszczeń. Instalacja wyniesionego wkaźnika zadziałania FAA-420-RI Bosch Sicherheitssysteme GmbH Operation Guide F.01U

10 10 pl Podstawowe informacje AVENAR detector 4000! Ostrzeżenie! Usterka i uszkodzenie Jeżeli maksymalny pobór prądu podłączonej czujki przekracza 20 ma, może to być przyczyną usterki i uszkodzenia wyniesionego wkaźnika zadziałania. Przed montażem należy usunąć pokrywę z płytki podstawy 1. Odblokuj uchwyt zatrzaskowy, naciskając go płaskim narzędziem, i ostrożnie unieś pokrywę. 2. Wyjmij płytę połączeniową, aby mieć łatwiejszy dostęp. 3. Zamontuj płytkę podstawy bezpośrednio na suchej, równej powierzchni za pomocą dwóch lub czterech śrub. 1. W przypadku natynkowego doprowadzenia kabli wyłam perforowane otwory wejściowe. 2. W przypadku kabli poprowadzonych podtynkowo włóż kable przez otwór pod płytą połączeniową F.01U Operation Guide Bosch Sicherheitssysteme GmbH

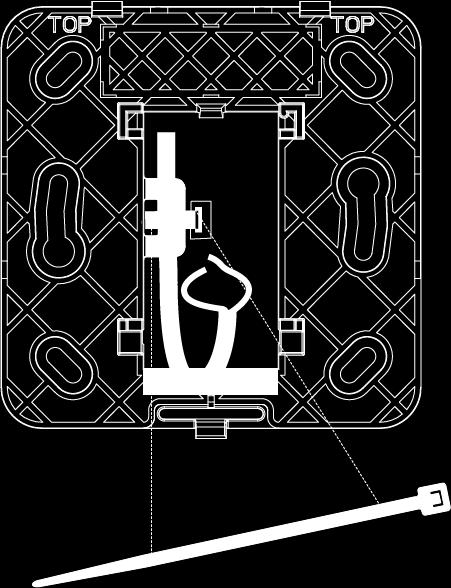

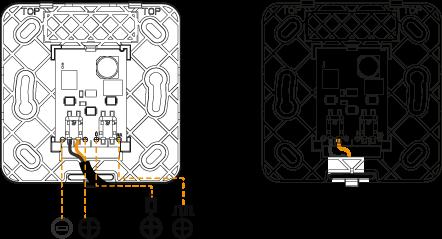

11 AVENAR detector 4000 Podstawowe informacje pl Umocuj kable do płytki podstawy za pomocą opaski zaciskowej. Okablowanie FAA 420 RI ROW 1. Okabluj wyniesiony wskaźnik zadziłania, jak pokazano na rysunku. 2. Umieść pokrywę na płytce podstawy tak, aby dwa uchwyty znalazły się w szczelinach. 3. Lekko dociśnij pokrywę do podstawy, aby zaczepił się uchwyt zatrzaskowy. Okablowanie FAA 420 RI DIN! Ostrzeżenie! Usterka i uszkodzenie Maksymalne dopuszczalne zasilanie prądem jest dostosowane do zakresu napięcia wejściowego trybów funkcjonalnych. 4 Okabluj wyniesiony wskaźnik zadziałania, jak pokazano na rysunku. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

12 12 pl Podstawowe informacje AVENAR detector 4000 Tryb Zacisk połączeniowy Warunek alarmu 1 + Wyniesiony wskaźnik zadziałania świeci na czerwono. Maksymalne natężenie prądu wynosi 30 ma. 2 + Wyniesiony wskaźnik zadziałania świeci na czerwono. Zakres napięcia wejściowego: prąd stały od 8,5 V do 33 V. Stały pobór prądu: 13 ma. 3 + Wyniesiony wskaźnik zadziałania miga na czerwono. Zakres napięcia wejściowego: prąd stały od 11 V do 33 V. Stały pobór prądu: 3 ma. W przypadku podłączenia do czujników LSN należy obsługiwać wyłącznie w trybach 1 i Umieść pokrywę na płytce podstawy tak, aby dwa uchwyty znalazły się w szczelinach. 2. Lekko dociśnij pokrywę do podstawy, aby zaczepił się uchwyt zatrzaskowy. Uwaga! Awaria Długość kabla między czujką i wyniesionym wskaźnikiem zadziałania nie może przekraczać 3 m, jeżeli do połączenia używany jest kabel nieekranowany. Parametry techniczne FAA 420 RI ROW FAA 420 RI DIN Napięcie pracy 5 30 V DC 9 30 V DC Maks. pobór prądu 20 ma Tryb 1: ograniczenie do 30 ma Tryb 2: 13 ma Tryb 3: 3 ma Dopuszczalna powierzchnia przekroju żyły 0,6 2 mm 0,6 0,8 mm Wskazanie zadziałania 1 dioda LED 2 diody LED F.01U Operation Guide Bosch Sicherheitssysteme GmbH

13 AVENAR detector 4000 Podstawowe informacje pl 13 FAA 420 RI ROW FAA 420 RI DIN Wymiary 85 x 85 x 28 mm 85 x 85 x 35 mm Ciężar 45 g 65 g Bosch Sicherheitssysteme GmbH Operation Guide F.01U

14 14 pl Planowanie AVENAR detector Planowanie Uwaga! Automatyczne czujki pożarowe FAP-425/FAH-425 nie są przeznaczone do stosowania na zewnątrz. 3.1 Podstawowe uwagi dotyczące instalacji i konfiguracji Instalacja wielodetektorowych czujek pożarowych musi zostać zaplanowana zgodnie z wytycznymi dla czujek optycznych, o ile wytyczne te są opracowane we współpracy z VdS (patrz również DIN VDE 0833, Część 2 oraz VDS 2095): Maksymalny obszar monitorowania: 120 m 2. Maksymalna wysokość montażu: 16 m. Gdy wymagane jest czasowe odłączenie detektora optycznego, planowanie musi odbywać się zgodnie z wytycznymi dla czujek termicznych (patrz DIN VDE 0833, część 2 oraz VDS 2095): Maksymalny obszar monitorowania: 40 m 2. Maksymalna wysokość montażu: 7,5 m. Maksymalna dopuszczalna prędkość ruchu powietrza: 20 m/s. Czujki FAH-425-T-R muszą być konfigurowane zgodnie z wymogami klasy A1R, gdy planowanie barier przeciwpożarowych jest zgodne z wytycznymi DIBt. 3.2 Praca w lokalnej sieci bezpieczeństwa (wersja LSN / LSNi) W lokalnej sieci bezpieczeństwa czujki podłączone do centrali sygnalizacji pożaru mogą pracować w następujących trybach: Typ czujki Tryb pracy Mieszany Optyczny Termiczny nadmiarowy Termiczny różnicowy (pomiar wzrostu temperatury) FAP-425-OT-R/ FAP-425-OT FAP-425-O-R/ FAP-425-O X X X X - X - - FAH-425-T-R - - X X FAP-425-DO-R - X - - FAP-425-DOT-R X X X X FAP-425-DOTC-R X X X X Uwaga! Podczas planowania konieczne jest uwzględnienie całkowitego natężenia prądu i rezystancji linii, aby każda czujka pracowała pod napięciem nie mniejszym niż 15 VDC F.01U Operation Guide Bosch Sicherheitssysteme GmbH

15 AVENAR detector 4000 Programowanie pl 15 4 Programowanie Programowanie wykonuje się za pomocą komputera PC lub laptopa podłączonego do centrali sygnalizacji pożaru obsługującej technologię LSN improved, używając programu FSP-5000-RPS (system zdalnego programowania). Czujki serii FAP-425/FAH-425 są programowane przez wprowadzenie obszaru działania. Wybór obszaru działania określa optymalną charakterystykę weryfikacji zmiennych wykrywana pożaru i zmiennych zakłócających. Gdy czułość detektora optycznego czujki FAP-425-DOTC-R jest niska, czujka wyzwala alarm wyłącznie w przypadku jednoczesnego wykrycia dymu oraz podwyższonego stężenia CO lub wzrostu temperatury. W modelach czujek FAP-425-OT-R / FAP-425-OT i FAP-425-DOTC-R / FAP-425-DOT-R można zmieniać tryb pracy, tj. można wyłączać poszczególne detektory: Tryb optyczny (czułość detektora optycznego niska, detektor termiczny wyłączony) Tryb termiczny różnicowy (czułość detektora termicznego A2R, detektor optyczny wyłączony) Tryb termiczny nadmiarowy (czułość detektora termicznego A2S, detektor optyczny wyłączony) Gdy czujki FAP-425-O-R / FAP-425-O i FAP-425-DO-R pracują w trybie optycznym, do wyboru są trzy poziomy czułości detektora optycznego. Zależnie od miejsca pracy, detektor optyczny czujki jest dostosowywany do warunków otoczenia. Uwaga! Przed zasygnalizowaniem pożaru czujka pracująca w trybie optycznym dokonuje również oceny charakterystyki pożaru w funkcji czasu, która znacznie różni się od zmiennych zakłócających oraz tych zapamiętanych podczas testu czujki. Dlatego czasy wyzwalania podczas przeprowadzania testu z użyciem aerozolu różnią się, zależnie od ustawionego poziomu czułości (od 10s do maksymalnie 60s). Czujka termiczna FAH-425-T-R jest programowana przez uwzględnienie temperatury otoczenia, wysokości montażu i wybór klasy czułości. Programowanie detektorów optycznych, termicznych i chemicznych oraz wzajemne łączenie wszystkich detektorów z wykorzystaniem algorytmów znacznie zwiększa zdolność wykrywania pożaru i odporność na fałszywe alarmy. 4.1 FAP-425-DOTC-R Uwaga! Domyślnymi ustawieniami czujki FAP-425-DOTC-R w RSP są Biura (dla palących)/ poczekalnie/restauracje/sale spotkań. Szczegółowy opis tego ustawienia znajduje się w tabeli poniżej. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

16 16 pl Programowanie AVENAR detector 4000 Wybierane lokalizacje instalacji w oprogramowaniu do programowania (FSP 5000 RPS) Typ czujki Czułość Termiczna nadmiaro wa (T max ) Optyczna (O) Chemiczn a (C) Biura (po godzinach pracy) O, T max, T diff, C Wysoka (A2) Wysoka Wysoka Biura (dla palących)/poczekalnie/ restauracje/sale spotkań = ustawienie domyślne O, T max, T diff, C Wysoka (A2) Niska* Niska Biura (tryb dzienny) O, T max, T diff, C Niska (B) Średnia Wysoka Pomieszczenia komputerowe O, T max, T diff, C Wysoka (A2) Wysoka Wysoka Zakłady produkcyjne O, T max, T diff, C Niska (B) Niska* Średnia Garaże O, T max, T diff, C Wysoka (A2) Niska* Niska Magazyny wysokie bez ruchu pojazdów z silnikami spalinowymi O, T max, T diff, C Niska (B) Wysoka Wysoka Sale konferencyjne/poczekalnie/ tereny targowe O, T max, T diff, C Wysoka (A2) Niska* Średnia Kuchnie/kasyna/restauracje w godzinach pracy O, T max, C Niska (B) Niska* Niska Magazyny z ruchem pojazdów O, T max, T diff, C Niska (B) Niska* Niska Tylko szybkość narastania temperatury (detektor optyczny wyłączony) T max, T diff Wysoka (A2) - - Tylko optyczna (detektor termiczny wyłączony)*** O - Niska - Tylko termiczna nadmiarowa (detektor optyczny wyłączony) T max Wysoka (A2) - - Optyczna/chemiczna (detektor termiczny wyłączony)*** O, C - Niska Wysoka Szkoły/przedszkola O, T max, T diff, C Wysoka (A2) Średnia Wysoka F.01U Operation Guide Bosch Sicherheitssysteme GmbH

17 AVENAR detector 4000 Programowanie pl 17 Wybierane lokalizacje instalacji w oprogramowaniu do programowania (FSP 5000 RPS) Typ czujki Czułość Termiczna nadmiaro wa (T max ) Optyczna (O) Chemiczn a (C) Teatry/sale koncertowe O, T max, T diff, C Wysoka (A2) Średnia Wysoka O = detektor optyczny T max = detektor termiczny nadmiarowy T diff = detektor termiczny różnicowy C = detektor chemiczny * Gdy czułość detektora optycznego jest niska, czujka wyzwala alarm wyłącznie w przypadku jednoczesnego wykrycia dymu oraz podwyższonego stężenia CO lub wzrostu temperatury. *** Czujki FAP-425-DOTC-R: nie są zgodne z normą EN54-7 Informacje szczegółowe dotyczące wysokości montażu, patrz FAH 425 T R, Strona FAP 425 DOT R / FAP 425 OT R / FAP 425 OT Uwaga! Domyślnym ustawieniem w RSP dla czujek FAP-425-DOT-R, FAP-425-OT-R i FAP-425-OT jest Biura (tryb dzienny). Szczegółowy opis tego ustawienia znajduje się w tabeli poniżej. Wybierane lokalizacje instalacji w oprogramowaniu do programowania (WinPara i FSP 5000 RPS) Typ czujki Czułość Termiczna nadmiarowa (T max ) Optyczna (O) Biura (po godzinach pracy) O, T max, T diff Wysoka (A2) Wysoka Biura (dla palących)/poczekalnie/restauracje/sale spotkań Biura (tryb dzienny) = ustawienie domyślne O, T max, T diff Wysoka (A2) Niska O, T max, T diff Niska (B) Średnia Pomieszczenia komputerowe O, T max, T diff Wysoka (A2) Wysoka Zakłady produkcyjne O, T max, T diff Niska (B) Niska Garaże FAP-425-OT-R, FAP-425-OT FAP-425-DOT-R T max, T diff T max, T diff Wysoka (A2) Wysoka (A2) - Niska Magazyny wysokie bez ruchu pojazdów z silnikami spalinowymi O, T max, T diff Niska (B) Wysoka Sale konferencyjne/poczekalnie/tereny targowe O, T max, T diff Wysoka (A2) Niska Kuchnie/kasyna/restauracje w godzinach pracy T max Niska (B) - Magazyny z ruchem pojazdów O, T max, T diff Niska (B) Niska Bosch Sicherheitssysteme GmbH Operation Guide F.01U

18 18 pl Programowanie AVENAR detector 4000 Wybierane lokalizacje instalacji w oprogramowaniu do programowania (WinPara i FSP 5000 RPS) Typ czujki Czułość Termiczna nadmiarowa (T max ) Optyczna (O) Tylko szybkość narastania temperatury (detektor optyczny wyłączony) T max, T diff Wysoka (A2) - Tylko optyczna (detektor termiczny wyłączony) O - Niska Tylko termiczna nadmiarowa (detektor optyczny wyłączony)** T max Wysoka (A2) - Szkoły/przedszkola O, T max, T diff Wysoka (A2) Średnia Teatry/sale koncertowe O, T max, T diff Wysoka (A2) Średnia O = detektor optyczny (podwójny optyczny w czujkach FAP-425-DOT-R) T max = detektor termiczny nadmiarowy T diff = detektor termiczny różnicowy Informacje szczegółowe dotyczące wysokości montażu, patrz FAH 425 T R, Strona FAP 425 DO R / FAP 425 O R / FAP 425 O Uwaga! Domyślnym ustawieniem w RSP dla czujek FAP-425-DO-R, FAP-425-O-R i FAP-425-O jest Średnia. Lista możliwych lokalizacji instalacji oraz odpowiednich ustawień czułości znajduje się w tabeli poniżej. Lokalizacje instalacji Teatry/sale koncertowe Magazyny z ruchem pojazdów Biura (dla palących)/poczekalnie/restauracje/sale spotkań Sale konferencyjne/poczekalnie/tereny targowe Biura (po godzinach pracy) Szkoły/przedszkola Zakłady produkcyjne Pomieszczenia komputerowe Magazyny wysokie bez ruchu pojazdów z silnikami spalinowymi Biura (tryb dzienny) Wybierana czułość Średnia Niska Niska Niska Wysoka Średnia Niska Wysoka Wysoka Średnia 4.4 FAH 425 T R Wybierane lokalizacje instalacji w oprogramowaniu do programowania (FSP-5000-RPS) A2R * A2S Typowa temperatura eksploatacji: 25 C, Tmax + Tdiff, wysokość do 6 m Typowa temperatura eksploatacji: 25 C, wyłącznie T max, wysokość do 6 m F.01U Operation Guide Bosch Sicherheitssysteme GmbH

19 AVENAR detector 4000 Programowanie pl 19 Wybierane lokalizacje instalacji w oprogramowaniu do programowania (FSP-5000-RPS) A1R A1 BR BS Typowa temperatura eksploatacji: 25 C, T max + T diff, wysokość 6 m do 7,5 m Typowa temperatura eksploatacji: 25 C, wyłącznie T max, wysokość 6 m do 7,5 m Typowa temperatura eksploatacji: 40 C, T max + T diff, wysokość do 6 m Typowa temperatura eksploatacji: 40 C, wyłącznie T max, wysokość do 6 m * = ustawienie domyślne w oprogramowaniu do programowania FSP-5000-RPS Klasy czułości według normy EN 54, część 5 Czujka typu FAH-425-T-R umożliwia wybór jednej z wyżej wymienionych klas czułości zgodnej z planem instalacji. W klasach czułości A1, A2S i BS czujka FAH-425-T-R pracuje wyłącznie jako czujka termiczna nadmiarowa. W takim przypadku czujka nie wzbudzi alarmu, jeśli temperatura nie osiągnie 54 C w klasie A2S lub 69 C w klasie BS. Dlatego klasy czułości A2S i BS doskonale nadają się do stosowania w miejscach, gdzie często dochodzi do wysokich wzrostów temperatury w długim okresie, np. w kotłowniach czy kuchniach. W klasach czułości A1R, A2R i BR oprócz detektora termicznego nadmiarowego działa też detektor termiczny różnicowy. Te klasy czułości doskonale nadają się do nieogrzewanych budynków, gdzie temperatura może się znacznie zmieniać, ale wysokie przyrosty temperatury nie trwają długo. Detektory termiczne różnicowe klasy A1R/A2R reagują przy temperaturze T<54 C, a klasy BR przy temperaturze T<69 C. Wybór klasy czułości zależy również od wysokości montażu czujki. Aby uzyskać najwyższą odporność na fałszywe alarmy, urządzenia klasy A1 i A1R nie powinny być używane w pomieszczeniach niższych niż 6 m, chociaż teoretycznie ich stosowanie w takich miejscach jest dopuszczalne. Musi również zostać uwzględniona przewidywana temperatura eksploatacji. Szybkość narastania temperatury [K min -1 ] Czas reakcji czujek o klasie czułości A1R Dolna wartość Górna wartość graniczna graniczna [min/s] [min/s] Czas reakcji czujek o klasie czułości A2R/BR Dolna wartość Górna wartość graniczna graniczna [min/s] [min/s] 10 1 min 4 min 20 s 2 min 5 min 30 s s 2 min 20 s 1 min 3 min 13 s s 1 min 40 s 40 s 2 min 25 s Bosch Sicherheitssysteme GmbH Operation Guide F.01U

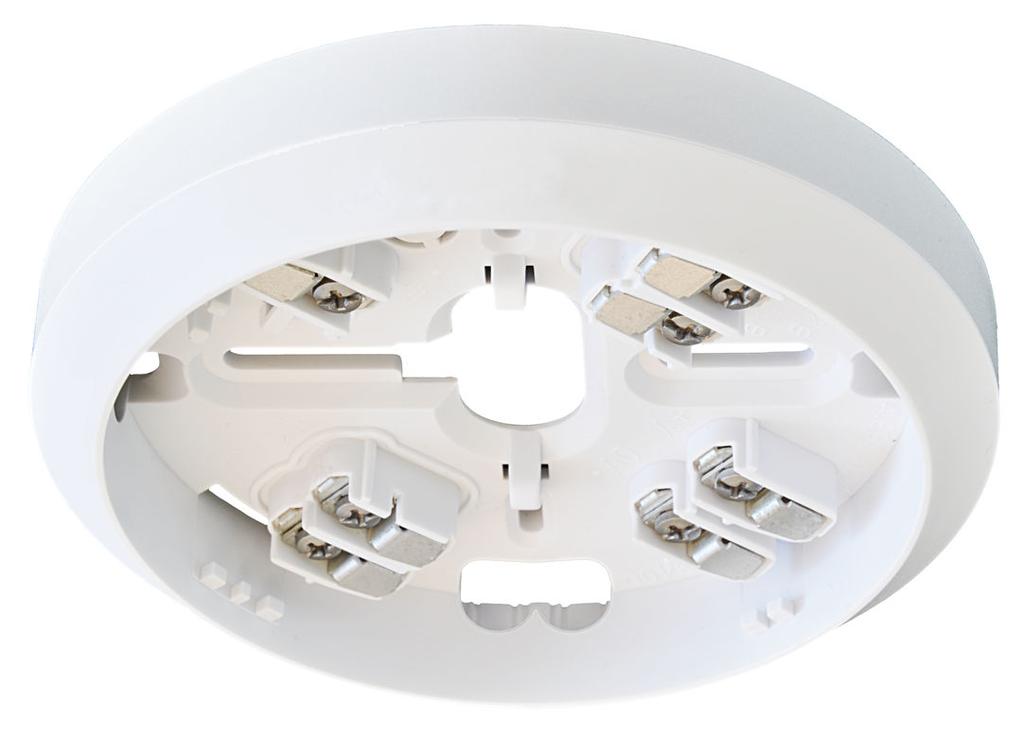

20 20 pl Połączenie AVENAR detector Połączenie Przegląd podstaw czujek Czujki serii FAP-425/FAH-425 pracują w niżej wymienionych podstawach czujek. Podstawy czujek są dostosowane do montażu natynkowego oraz podtynkowego i mają oddzielne punkty mocowania do puszek do montażu sufitowego oraz podtynkowego. Pasują też do wszystkich standardowych schematów otworów. Podstawy są wykonane z białego tworzywa ABS (kolor zbliżony do RAL 9010), a ich powierzchnia jest wykończona matowo. Podstawy są wyposażone w zaciski śrubowe, służące do dołączenia czujki i akcesoriów do centrali sygnalizacji pożaru. Styki dołączone do zacisków gwarantują prawidłowość połączeń elektrycznych podczas montażu modułu czujki FAP-425/FAH-425. Do zacisków mogą być dołączone żyły o maksymalnej średnicy 2,5 mm 2. Moduł czujki może zostać zabezpieczony przed nieuprawnionym demontażem za pomocą zmiennej blokady. MS 400 Standardową podstawą czujki jest model MS 400. Ma on siedem zacisków śrubowych. MS 400 B Standardowa podstawa czujki MS 400 z oznakowaniem Bosch. FAA-420-SEAL Aby umożliwić użytkowanie czujek FAP/FAH w wilgotnych pomieszczeniach, można je uzupełnić o podstawy czujek MS 400 i MS 400 B z uszczelką do wilgotnych pomieszczeń FAA-420- SEAL. Uszczelka do wilgotnych pomieszczeń jest wykonana z tworzywa TPE i zapobiega przedostawaniu się skraplającej się wody do wnętrza czujki F.01U Operation Guide Bosch Sicherheitssysteme GmbH

21 AVENAR detector 4000 Połączenie pl 21 FAA MSR 420 Podstawa czujki FAA-MSR 420 została wyposażona w przekaźnik z zestykiem przełącznym (typu C). Podstawa czujki FAA-MSR 420 z przekaźnikiem może być wykorzystywana wyłącznie w połączeniu z lokalną siecią bezpieczeństwa w wersji LSN improved (Modułowa centrala sygnalizacji pożaru FPA 5000). MSC 420 Dodatkowa podstawa MSC 420 została zaprojektowana specjalnie do natynkowego ułożenia kabli z ochronnymi kanałami kablowymi. Ma dwa wstępnie wycięte otwory o średnicy 20 mm oraz dwa dodatkowe, gotowe otwory o średnicy do 28 mm umieszczone naprzeciwko siebie. Dodatkowa podstawa ma średnicę 120 mm i wysokość 36,7 mm. Aby zapobiec penetracji skondensowanej wody, na spodzie czujki MSC 420 umieszczona jest uszczelka. 5.2 Montaż podstawy Podstawy czujek należy przykręcić do równej, suchej powierzchni, za pomocą dwóch wkrętów, oddalonych od siebie o ok. 55 mm. W celu doprowadzenia kabli kładzionych natynkowo wyłamać zaślepki z przygotowanych otworów wlotowych (X). W przypadku kabli kładzionych podtynkowo wprowadzić przewody przez otwór pośrodku podstawy. Podłużne otwory oznaczone na ilustracji symbolem Y są przeznaczone do montażu podstawy w puszce podtynkowej i należy je wykorzystywać tylko w tym celu. Uwaga! Kable wlotowe i wylotowe mogą znajdować się po tej samej stronie. W przypadku podstaw MSF 400 i MSC 420 wybić zintegrowaną uszczelkę ostrym narzędziem. Nie nacinać przy użyciu noża. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

22 22 pl Połączenie AVENAR detector 4000 Ø X 14 Ø Y Y 5.3 Połączenie Uwaga! Żyłę ekranującą skrócić do minimum i zaizolować F.01U Operation Guide Bosch Sicherheitssysteme GmbH

23 AVENAR detector 4000 Połączenie pl Podłączanie czujki MS 400/MS 400 B b1 LSN +/L..b b2} max. 30 V DC bk ye ye a1/a2 (LSN -/L..a) wh bk rd gn C bk rd + max. FAA-420-RI 3 m ye Żółty, do b1/b2 (LSN + wh Biały, do a1/a2 (LSN -) rd Czerwony, do +V bk gn c +V/0 V FAA-420-RI Czarny, do 0 V Zielony, do żyły ekranującej Wyjście wskaźnika Zaciski do połączeń przelotowych zasilania dalszych elementów linii Wyniesiony wskaźnik zadziałania Podłączanie FAA MSR 420 Maksymalna obciążalność styków (przy obciążeniu rezystancyjnym) przekaźnika z zestykiem przełącznym wynosi: 62,5 VA: 0,5 A przy 125 VAC 30 W: 1 A przy 30 VDC Bosch Sicherheitssysteme GmbH Operation Guide F.01U

24 24 pl Połączenie AVENAR detector A / 30 V DC NC NO max. 30 V DC COM b1 b2 (LSN +) NC C NO ye ye a1/a2 (LSN -) c wh bk rd gn C max. 3 m bk rd + FAA-420-RI ye Żółty, do b1/b2 (LSN + wh Biały, do a1/a2 (LSN -) rd bk gn NC/C/NO +V/0 V FAA-420-RI FAA 420 RI: czerwony, do b1 FAA 420 RI: czarny, do c (wyjście wskaźnika) Zielony, do żyły ekranującej Przekaźnik z zestykiem przełącznym Zaciski do połączeń przelotowych zasilania dalszych elementów linii Wyniesiony wskaźnik zadziałania 5.4 Sygnalizatory akustyczne w podstawie czujki Sygnalizatory akustyczne montowane w podstawie czujki stosowane są w przypadku, gdy konieczna jest dźwiękowa sygnalizacja alarmu bezpośrednio w miejscu wystąpienia pożaru. Sygnalizatory akustyczne w podstawie czujki są dostępne w czterech wersjach F.01U Operation Guide Bosch Sicherheitssysteme GmbH

25 AVENAR detector 4000 Połączenie pl 25 MSS 300 Sygnalizator akustyczny w podstawie czujki, biały, do linii konwencjonalnych, uaktywniany poprzez punkt C używanej czujki. MSS 300 WS-EC Sygnalizator akustyczny w podstawie czujki, biały, do linii konwencjonalnych, z aktywacją zewnętrzną (poprzez moduł interfejsu). MSS 401 Sygnalizator akustyczny w podstawie czujki, biały, do linii w technologii LSN, z oddzielnym zasilaniem. Zintegrowany generator sygnału umożliwia wybranie spośród 11 sygnałów (w tym: sygnały zgodne z DIN i EN 457) o maksymalnym poziomie ciśnienia akustycznego 100 dba, zależnie od wybranego sygnału. W wersjach do technologii LSN natężenie głośności (4 poziomy) i rodzaj sygnału mogą być programowane przez centralę sygnalizacji pożaru. Rodzaj sygnału w wersjach konwencjonalnych jest ustawiany za pomocą czterech mikroprzełączników, a natężenie jest regulowane w sposób ciągły przy pomocy potencjometru. FNM-420-A-BS Sygnalizator akustyczny w podstawie czujki, biały lub czerwony, do linii w technologii LSN, zasilany przez LSN, 32 różne sygnały 5.5 Instalacja modułu czujki Uwaga! Opakowanie czujki wielodetektorowej z detektorem chemicznym jest wykonane z odpornej na rozdarcia folii polietylenowej, powlekanej aluminium. Należy je ostrożnie otwierać. Po zamontowaniu i podłączeniu podstawy, moduł czujki włożyć do podstawy i wkręcić (w prawo) do oporu. Blokady w dostarczanych czujkach są nieaktywne. Moduł czujki może zostać zablokowany w podstawie (ochrona przed demontażem). W celu aktywacji blokady wyłamać sworzeń (X) z podstawy i wcisnąć w odpowiednią prowadnicę, jak pokazano na, Strona 25. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

26 26 pl Połączenie AVENAR detector X X X X Rysunek 5.1: Aktywacja mechanizmu chroniącego przed demontażem Legenda 1 Trzpień (X) przed wyłamaniem 2 Trzpień (X) zamontowany, ale nieaktywny 3 Blokada aktywna 5.6 Wymontowywanie czujki Aby wymontować odblokowany moduł czujki, należy wykręcić go (w lewo) i wyjąć z podstawy. Zablokowany moduł czujki można wymontować, wkładając wkrętak w otwór do odblokowywania (Y). Wymontowując czujkę po raz pierwszy, należy mocno wcisnąć wkrętak w plastik, aby dostać się do śruby. Należy pchnąć w górę, obracając jednocześnie czujkę. Y Rysunek 5.2: Wymontowywanie czujki (moduł czujki zablokowany) Patrz także Wymontowywanie czujki, Strona Ustawianie adresu W wersjach z automatycznym i ręcznym ustawianiem adresów na spodzie modułu czujki znajdują się trzy przełączniki obrotowe, które służą do wyboru adresowania ręcznego lub automatycznego z automatycznym wykrywaniem lub bez niego. Wersje bez tych przełączników obrotowych mają tylko automatyczne ustawianie adresów. Możliwe są następujące ustawienia: F.01U Operation Guide Bosch Sicherheitssysteme GmbH

27 AVENAR detector 4000 Połączenie pl 27 Ustawienia przełączników obrotowych Adres Tryb pracy Układ pętli/odgałęzienia w trybie technologii LSN improved z automatycznym przydzielaniem adresów (T-tapping niemożliwy) = stan fabryczny CL 0 0 Układ pętli/odgałęzienia/t-tap w trybie technologii LSN improved z ręcznym przydzielaniem adresów (adres pokazany w przykładzie to 131) Układ pętli/odgałęzienia w klasycznym trybie LSN z automatycznym przydzielaniem adresów (T-tapping niemożliwy, maksymalna liczba elementów to 127) Przełączniki obrotowe obraca się w żądane położenie przy pomocy płaskiego śrubokrętu. Automatyczne przydzielanie adresów Jeżeli adresy są automatycznie przydzielane przez centralę sygnalizacji pożaru w wersji LSN improved, wszystkie czujki muszą mieć ustawiony adres (stan fabryczny). W przypadku podłączenia do klasycznej centrali sygnalizacji pożaru LSN (BZ 500 LSN, UEZ 2000 LSN, UGM 2020) wszystkie czujki muszą mieć ustawiony adres CL 0 0. Ręczne przydzielanie adresów W przypadku przydzielania ręcznego adres czujki ustawia się za pomocą trzech przełączników obrotowych. Prawy przełącznik obrotowy służy do ustawiania jednostek, środkowy do ustawiania dziesiątek, a lewy do ustawiania setek. Uwaga! Nie wolno stosować adresów większych niż 254. W takim przypadku na centrali sygnalizacji pożaru wyświetlany jest komunikat o błędzie. W przypadku ręcznego adresowania wszystkie czujki w pętli, odgałęzieniu lub układzie T-tap muszą mieć adresy od 1 do 254. Od wersji oprogramowania modułu LSN można wykorzystywać elementy w wersji LSN improved wraz z klasycznymi elementami LSN w jednej pętli lub odgałęzieniu. Jeżeli jest obecny klasyczny element LSN, łącznie w pętli może znajdować się tylko 127 elementów. Należy pamiętać, że w przypadku wymieszania klasycznych elementów LSN z elementami w wersji LSN improved można wykorzystywać tylko układy pętli lub odgałęzienia. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

28 28 pl Informacje dotyczące zamawiania AVENAR detector Informacje dotyczące zamawiania Wersje czujek Numer typu Opis Identyfikator produktu FAP-425-DOTC-R FAP-425-DOT-R FAP-425-OT-R FAP-425-DO-R FAP-425-O-R FAH-425-T-R FAP-425-O FAP-425-OT Podwójna optyczna, termiczna, chemiczna czujka wielosensorowa, automatyczne i ręczne ustawianie adresów Podwójna optyczna, termiczna czujka wielosensorowa, automatyczne i ręczne ustawianie adresów Czujka wielosensorowa optyczna/termiczna, automatyczne i ręczne ustawianie adresów Podwójna optyczna czujka dymu, automatyczne i ręczne ustawianie adresów Optyczna czujka dymu, automatyczne i ręczne ustawianie adresów Czujka termiczna, automatyczne i ręczne ustawianie adresów Optyczna czujka dymu, tylko automatyczne ustawianie adresów Czujka wielosensorowa optyczna/termiczna, tylko automatyczne ustawianie adresów F.01U F.01U F.01U F.01U F.01U F.01U F.01U F.01U Podstawy czujek Numer typu Opis Identyfikator produktu MS 400 MS 400 B FAA-420-SEAL Standardowa podstawa czujki, natynkowe lub podtynkowe doprowadzenie przewodów Standardowa podstawa czujki, natynkowe lub podtynkowe doprowadzenie przewodów, oznakowanie Bosch Uszczelka do pomieszczeń wilgotnych do podstaw czujek MS 400 i MS 400 B F.01U F.01U FAA-MSR 420 Podstawa czujki z przekaźnikiem F.01U MSC 420 Dodatkowa podstawa z uszczelką do montażu w wilgotnych pomieszczeniach, natynkowe doprowadzenie przewodów F.01U Operation Guide Bosch Sicherheitssysteme GmbH

29 AVENAR detector 4000 Informacje dotyczące zamawiania pl Akcesoria do czujek Numer typu Opis Identyfikator produktu FLM-320-EOL2W Moduł EOL 2-żyłowy F.01U TP4 400 TP8 400 SK 400 Plakietka identyfikacyjna do oznaczania czujek zamontowanych na wysokości do 4 m (1 opakowanie = 50 szt.) Plakietka identyfikacyjna do oznaczania czujek zamontowanych na wysokości do 8 m (1 opakowanie = 50 szt.) Kosz ochronny, zabezpiecza przed uszkodzeniami mechanicznymi SSK 400 Osłona przeciwkurzowa (1 opakowanie = 10 szt.) MH 400 Element grzewczy czujki Akcesoria do montażu Numer typu Opis Identyfikator produktu MK 400 FMX-DET-MB Wspornik czujki, do montażu czujki zgodnej z DIBt nad drzwiami itp., podstawa czujki w zestawie Uchwyt montażowy, z materiałami instalacyjnymi w podłodze podniesionej, bez podstawy czujki Sygnalizatory akustyczne w podstawie czujki Numer typu Opis Identyfikator produktu MSS 300 MSS 300 WS-EC Sygnalizator akustyczny w podstawie czujki, biały, do linii konwencjonalnych, aktywacja wyłącznie z wykorzystaniem punktu C przez dołączoną czujkę, natynkowe lub podtynkowe doprowadzenie przewodów Sygnalizator akustyczny w podstawie czujki, biały, do linii konwencjonalnych, aktywacja wyłącznie zewnętrzna, natynkowe lub podtynkowe doprowadzenie przewodów Bosch Sicherheitssysteme GmbH Operation Guide F.01U

30 30 pl Informacje dotyczące zamawiania AVENAR detector 4000 Numer typu Opis Identyfikator produktu FNM-420-A-BS-WH MSS 401 LSN Sygnalizator akustyczny w podstawie czujki, biały, LSN, zasilanie poprzez LSN, aktywacja z wykorzystaniem punktu C przez dołączoną czujkę lub zewnętrzna przez LSN, natynkowe lub podtynkowe doprowadzenie przewodów Sygnalizator akustyczny w podstawie czujki, biały, LSN, wymaga oddzielnego zasilania, aktywacja z wykorzystaniem punktu C przez dołączoną czujkę lub zewnętrzna przez LSN, natynkowe lub podtynkowe doprowadzenie przewodów F.01U Akcesoria serwisowe Numer typu Opis Identyfikator produktu SOLO200 Narzędzie do demontażu czujek RTL-cap Plastikowe nakładki do narzędzia do demontażu czujek SOLO200 (zestaw = 2 szt.) FME-420-ADAP Adapter narzędziowy do modułu MS 420 F.01U SOLO330 Urządzenie testowe czujek dymu FME-TEST-SMOKE FME-TEST-CO Aerosol testowy do optycznych czujek dymu (250 ml, 1 opakowanie zawiera 12 sztuk) Gaz testowy CO (400 ml, 1 opakowanie zawiera 12 szt.) F.01U F.01U SOLO461 Urządzenie testowe do czujek termicznych SOLO720 Akumulator do urządzenia testowego do czujek termicznych SOLO FME-TESTIFIRE Uniwersalne narzędzie testowe F.01U FME-TS3 Kapsuła dymna F.01U FME-TC3 Kapsuła CO F.01U SOLO100 Teleskopowa tyczka przedłużająca SOLO101 Stała tyczka przedłużająca SOLO610 Torba na wyposażenie F.01U Operation Guide Bosch Sicherheitssysteme GmbH

31 AVENAR detector 4000 Konserwacja i serwis pl 31 7 Konserwacja i serwis Konserwację i kontrolę systemów zabezpieczeń na terenie Niemiec należy przeprowadzać zgodnie z normą DIN VDE 0833; przepisy te wymagają stosowania się do zaleceń producenta dotyczących okresów międzyserwisowych. Konserwacja i kontrola muszą być wykonywane regularnie, przez odpowiednio przeszkolony personel. Firma BOSCH ST zaleca przeprowadzanie kontroli funkcjonalnej i wizualnej przynajmniej raz do roku. Testowanie Typ czujki FAP-425-DO-R, FAP-425-O-R, FAP-425-O FAH-425-T-R FAP-425-DOT- R, FAP-425-OT-R, FAP-425-OT FAP-425-DOTC-R Sprawdzenie wskazania diody LED X X X X Wizualna kontrola montażu X X X X Wizualna kontrola pod kątem uszkodzeń Sprawdzenie, czy zakres monitorowania nie został ograniczony, np. przez półki lub inne elementy Wyzwolenie za pomocą gorącego powietrza Wyzwolenie za pomocą aerozolu testowego Wyzwolenie za pomocą gazu testowego CO X X X X X X X X - X X X X - X X X W przypadku modelu FAP-425-DOTC-R detektor chemiczny (gazowych produktów spalania) ma żywotność 6 lat. Po wyłączeniu detektora chemicznego (gazowych produktów spalania) czujka kontynuuje pracę jako czujka DOT lub DO, a na wyświetlaczu centrali sygnalizacji pożaru czujka będzie oznaczona napisem EMERGENCY OPERATION. Dlatego czujki wielodetektorowe z detektorami chemicznymi (gazowych produktów spalania) muszą być wymieniane co 5 6 lat. Optyczne czujki pożarowe powinny być regularnie czyszczone i wymieniane, zależnie warunków otoczenia. W warunkach dużego zapylenia czyszczenie i wymiana mogą być konieczne przed upływem tego czasu. Bosch Sicherheitssysteme GmbH Operation Guide F.01U

32 32 pl Konserwacja i serwis AVENAR detector 4000 Każda czujka jest wyposażona w Chamber Maid Plug (otwór do czyszczenia z zatyczką) do przedmuchiwania komory optycznej za pomocą sprężonego powietrza (nie jest konieczny w czujce termicznej). 7.1 Kodowanie typu czujki Z wyjątkiem modeli FAP-425-O-R i FAP-425-O każda czujka jest wyposażona w kolorowy pierścień dookoła centralnego sygnalizatora, umożliwiający identyfikację typu czujki. Ułatwia to pracownikom przeprowadzanie kontroli. Numer typu Kod barwny FAP-425-DOTC-R FAP-425-DOT-R FAP-425-OT-R / FAP-425-OT FAH-425-T-R FAP-425-DO-R FAP-425-O-R / FAP-425-O 2 x żółty 2 x czarny czarny czerwony 2 x szary Instrukcje testowania czujek pożarowych w wersji LSN improved Najnowsza generacja wielosensorowych czujek FAP-425-DOTC-R została wyposażona w dodatkowy detektor, wykrywający CO (tlenek węgla) w przypadku pożaru. Detektor CO zapewnia lepszą reakcję i zwiększoną odporność na wzbudzanie fałszywych alarmów w trudnych warunkach otoczenia. Przed zasygnalizowaniem pożaru czujka dokonuje również weryfikacji charakterystyki pożaru w funkcji czasu, która znacznie różni się od zmiennych zakłócających, zapamiętanych podczas testowania czujki przy pomocy aerozolu. Dlatego na czas testu działania czujka musi zostać przełączona do trybu kontroli Instrukcje testowania dla wszystkich czujek pożarowych z detektorem optycznym Na centrali sygnalizacji pożaru należy przełączyć sprawdzaną strefę czujek do trybu kontroli. Powoduje to automatyczną zmianę trybu pracy czujek i przygotowanie do testu. Tylko w trybie testów możliwe jest wzbudzanie pojedynczych detektorów czujki, jednego po drugim, za pomocą odpowiednich narzędzi do testowania. Do tego celu należy używać zalecanych akcesoriów serwisowych. Detektor optyczny jest testowany przy użyciu urządzenia testowego czujek dymu z aerosolem testowym F.01U Operation Guide Bosch Sicherheitssysteme GmbH

33 AVENAR detector 4000 Konserwacja i serwis pl 33 Uwaga! Głowica urządzenia testowego musi pozostawać na czujce tak długo, aż zostanie ona wzbudzona. Okres potrzebny na rozejście się rozpylonego aerozolu w głowicy narzędzia testowego w stopniu koniecznym do wzbudzenia detektora może wynosić do 10 sekund. Testowanie poza trybem kontroli Testowanie czujek w centralach sygnalizacji pożaru, w układzie 2-czujkowym lub układzie koincydencji dwustrefowej należy przeprowadzać poza trybem kontroli. Należy wykonać następujące czynności: W przypadku czujek FAP-425-O-R, FAP-425-O i FAP-425-DO-R aktywuj czujkę, używając aerozolu testowego. Zależnie od ustawień czułości może upłynąć do 1 minuty, zanim czujka zostanie aktywowana. Zalecane jest pulsacyjne używanie aerozolu (np. jedno tryśnięcie przez 1 sekundę, 30 sekund przerwy, następnie kolejne krótkie tryśnięcie). Inne typy czujek: Wyzwól termistor Instrukcje testowe dla czujek FAP 425 DOTC R / FAP 425 DOT R / FAP 425 OT R / FAP 425 OT Test sekwencyjny W kontrolerze centrali FPA-5000/FPA-1200 należy wybrać z menu testów Test sekwencyjny. To samo urządzenie testowe służy do testowania detektora CO w czujkach FAP-425- DOTC-R. Wystarczy tylko zastąpić butlę z aerosolem testowym butlą z gazem testowym CO. Podczas testu CO gaz testowy musi być rozpylany od 1/2 do 1 sekundy. Uwaga! Głowica urządzenia testowego musi pozostawać na czujce tak długo, aż zostanie ona wzbudzona. Okres potrzebny na rozejście się rozpylonego aerozolu w głowicy narzędzia testowego w stopniu koniecznym do wzbudzenia detektora może wynosić do 20 sekund. Detektor termiczny czujek FAP-425-DOTC-R / FAP-425-DOT-R / FAP-425-OT-R / FAP-425- OT jest sprawdzany przy użyciu urządzenia testowego do czujek termicznych. Test symultaniczny W kontrolerze centrali FPA-5000/FPA-1200 należy wybrać z menu testów Test symultaniczny. Czujki wielodetektorowe mogą być testowane jednocześnie za pomocą uniwersalnego narzędzia testowego FME-TESTIFIRE. Należy postępować zgodnie z instrukcjami dołączonymi do urządzenia do testowania czujek oraz do centrali sygnalizacji pożaru. Uwaga! Komunikat alarmowy jest wyświetlany na centrali sygnalizacji pożaru tylko wtedy, gdy podczas testu symultanicznego zostają wzbudzone wszystkie detektory. W przeciwnym razie jeden z detektorów jest wadliwy. Testowanie poza trybem kontroli Czujka FAP-425-DOTC-R może być wyzwolona poza trybem rewizji wyłącznie za pomocą następujących czynników: Zwiększenie temperatury zgodnie z ustawieniami czułości A2R, A2S, BR oraz BS, określonymi w normie EN 54-5 Jednoczesne wytworzenie sztucznego dymu i tlenku węgla (poprzez użycie odpowiedniego uniwersalnego narzędzia testowego, jak np. FME-TESTIFIRE) Bosch Sicherheitssysteme GmbH Operation Guide F.01U

34 34 pl Konserwacja i serwis AVENAR detector 4000 Jednoczesne wytworzenie sztucznego dymu i zwiększenie temperatury (poprzez użycie odpowiedniego uniwersalnego narzędzia testowego, jak np. FME-TESTIFIRE) 7.3 Dane diagnostyczne Adres modułu Moduł, w którym montowana jest czujka lub linia czujki. Adres Adres instalacji czujki, np : ta czujka znajduje się w strefie nr 10 i jest tam czujką o numerze 3. Skrócone informacje Dodatkowe informacje wprowadzane podczas programowania. Można tutaj wprowadzić również położenie czujki. Typ Typ czujki. Numer seryjny Pierwsza cyfra 8-cyfrowej liczby wskazuje rok produkcji. Bieżące wartości analogowe Stan układu optycznego: Stan układu optycznego (pokazuje bieżącą wartość zabrudzenia) Początkowa wartość dla nowych czujek Normalny zakres eksploatacyjny Niewielkie zabrudzenie: wkrótce będzie konieczna wymiana czujki Poważne zabrudzenie: konieczna natychmiastowa wymiana czujki >511 Usterka O: detektor optyczny zostanie wyłączony! Wartość temperatury: Wartość temperatury [ C] (pokazuje bieżącą wartość, zmierzoną przez detektor termiczny) FAH-425-T-R, FAP-425-OT-R, FAP-425-OT, FAP-425-DOT-R FAP-425-DOTC-R od -20 C do +50 C od -10 C do +50 C Wartość CO: Pokazuje bieżącą wartość, zmierzoną przez detektor CO Podawana wartość CO jest oparta na bieżących pomiarach stężenia CO. Wyliczana wartość jest różnicą pomiędzy bieżącą wartością pomiaru i wartością stanu czuwania, ustawioną w czujce. Wartość stężenia CO mieści się w zakresie od 0 (normalne warunki pracy) do 555 (maksymalna wartość pomiaru detektora). Wartość EMC: Pokazuje poziom EMC. Jest to bieżąca wartość EMC zapisana podczas instalowania lub zaraz po zainstalowaniu czujki (pomiar krótkoterminowy) i średnią wartość EMC podczas pracy czujki (pomiar długoterminowy) F.01U Operation Guide Bosch Sicherheitssysteme GmbH
