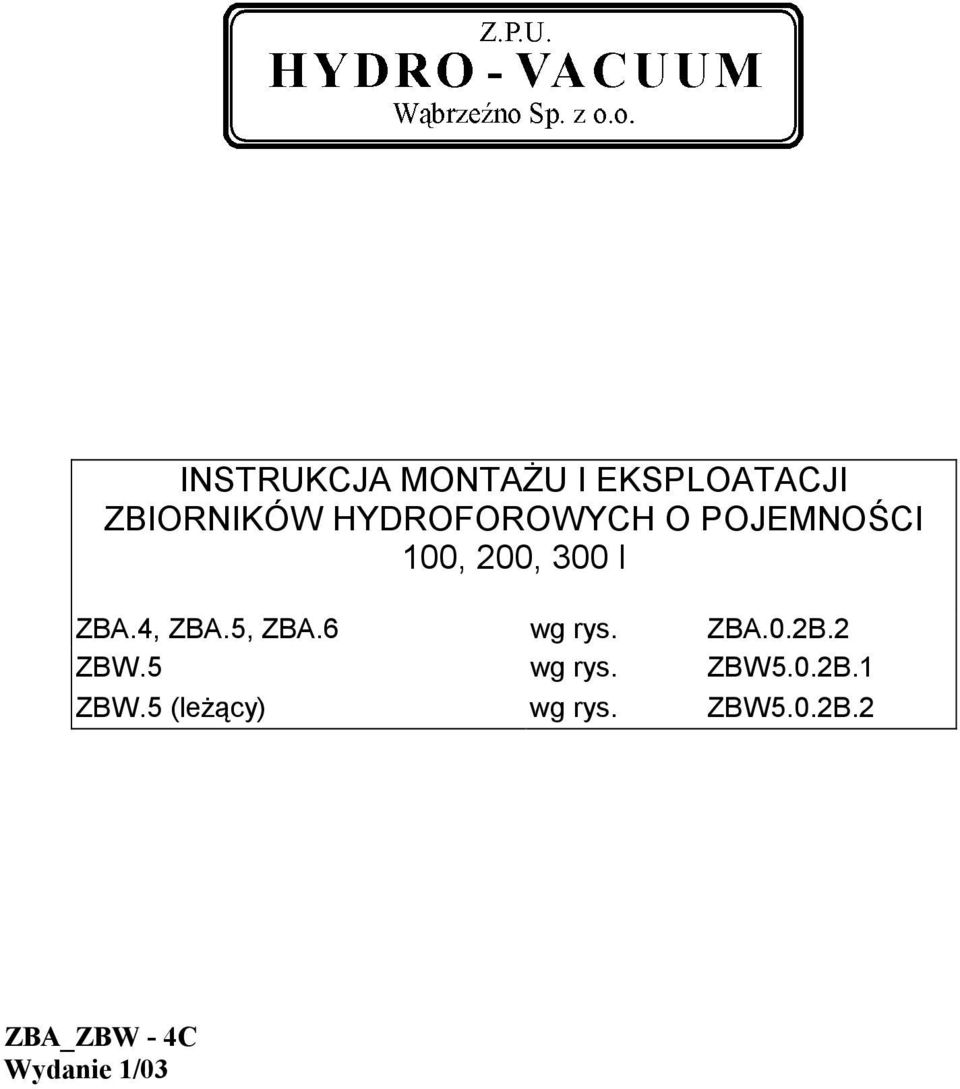

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZBIORNIKÓW HYDROFOROWYCH O POJEMNOŚCI 100, 200, 300 l ZBA.4, ZBA.5, ZBA.6 wg rys. ZBA.0.2B.2 ZBW.5 wg rys. ZBW5.0.2B.1 ZBW.5 (leżący) wg rys. ZBW5.0.2B.2 ZBA_ZBW - 4C Wydanie 1/03

2 1. Budowa. Zbiorniki ciśnieniowe typu ZBA, ZBW wykonane są z blachy stalowej niskowęglowej w całości spawanej. Zbiornik ZBA występuje w wersji pionowej a zbiornik ZBW zarówno w wersji pionowej jak i poziomej. W zbiorniku ZBA w części walcowej utwierdzona jest w złączkach kolanowych rurka wodowskazu, określająca poziom wody w zbiorniku. Otwór wyczystkowy znajduje się w dnie zbiornika. W pokrywie zamykającej otwór wyczystkowy wspawana jest rura dolotowo - wylotowa, do której instaluje się układ zasilający w wodę, jak i instalację odbiorczą od zbiornika. W górnej części zbiornika znajduje się otwór G2 zaślepiony korkiem gwintowym, w którym osadzono manometr. Zbiornik wewnątrz pokryty jest powłoką ochronną cynkową lub z emalii ceramicznej. Wewnątrz zbiornika typu ZBW znajduje się membrana workowa z gumy, osadzona z jednej strony na otworze wyczystkowym, oraz w drugiej dennicy w otworze G2. Śruba G w pokrywce górnej posiada wewnętrzny otwór łączący przestrzeń wewnętrzną membrany z osadzonym w otworze manometrem. Na dennicy zbiornika zamontowany jest zawór, którym napełnia się przestrzeń między zbiornikiem a membraną elastyczną gazem - azotem lub powietrzem spełniającym rolę poduszki gazowej, która utrzymuje wymagany zakres ciśnień, w czasie jego eksploatacji. Zbiornik zabezpieczony jest przed korozją powłoką malarską zewnątrz i wewnątrz. 2. Dane techniczne Zastosowanie Zasilanie w wodę budynków mieszkalnych i gospodarczych z własnego ujęcia wody, z płytkich warstw wodonośnych ze studni ocembrowanych, wierconych, stawów lub zbiorników, w zestawach hydroforowych. Dodatkowo zbiorniki typu ZBW mogą współpracować z pompami głębinowymi. Można je również stosować przy poborze z sieci wodociągowej jako drugi stopień zasilania, gdy w sieci jest zbyt niskie ciśnienie. Przez zastosowanie membrany elastycznej został rozdzielony układ wodno-gazowy - nie ma więc potrzeby ciągłego uzupełniania gazu w czasie jego eksploatacji. 2.2 Charakterystyka zbiorników. Wielkości charakterystyczne poszczególnych typów przedstawia tabela 1 Typ zbiornika Nr rys. Pojemn. [l] Ciśnienie oblicz p o [MPa] Ciśnienie próbne p r [MPa] Grubość płaszcza/dennicy Temp. oblicz. [ 0 C] g p g d masa [kg] ZBA ZBA.5 ZBA.0.2B ZBA ,9 1, ,5 3,0 62 ZBW.5 ZBW5.0.2B ZBW.5 (leżący) ZBW5.0.2B

3 3.0 Montaż i instalacja. Dotyczy zbiornika ZBW: 3.1. Zbiornik napełniony jest przez producenta gazem - azotem lub powietrzem o ciśnieniu ~ 0,2 MPa. Przed włączeniem urządzenia zasilającego należy poprzez zawór (wentyl) sprawdzić i ustali ciśnienie gazu w zbiorniku do ciśnienia załączania pomniejszonego o 0,02 MPa. Np. dla nastawy załączania łącznika ciśnieniowego 0,2 MPa, ciśnienie w zbiorniku winno wynosić 0,18 MPa. Dotyczy zbiorników typu ZBA i ZBW 3.2. Zbiornik winien być instalowany do układu zasilania, którego max. ciśnienie możliwe do uzyskania, nie przekroczy w zbiorniku ciśnienia obliczeniowego danego typu zbiornika Wymóg ten określony w pkt 1.4. warunków WUDT-UC-90/ZS/04 dopuszcza przy jego spełnieniu instalowanie z urządzeń zabezpieczających przed nadmiernym ciśnieniem tylko łącznika ciśnieniowego bez zaworu bezpieczeństwa Każdy inny układ zasilania zbiornika, podlega rejestracji oraz odbiorowi przez właściwy terenowo Urząd Dozoru Technicznego u użytkownika Zbiornik powinien by ustawiony w miejscu nie narażonym na bezpośrednie działanie czynników atmosferycznych, przy czym max temperatura otoczenia nie powinna przekraczać 40 0 C, a min. temperatura nie może spadać poniżej 0 o C Zamontowanie zbiornika powinno zapewniać dogodne dojście umożliwiające jego obsługę oraz łatwość odczytania parametrów roboczych i danych z tabliczki znamionowej oraz z manometru Układ zasilający po wypoziomowaniu należy zamocować za pomoc śrub kotwicznych, które w początkowym okresie eksploatacji należy dokręcać aż do chwili sztywnego zamocowania Instalację zasilającą na odcinku zbiornik - pompa połączyć na krótkim odcinku przewodem elastycznym dla wyeliminowania drgań i zmniejszenia hałasu przenoszonego na zbiornik i układ odbiorczy Wskazane jest dokonanie montażu i uruchomienia zgodnie z instrukcją przez fachowca. 4. Użytkowanie i konserwacja. W celu zapewnienia właściwej pracy zbiorników ciśnieniowych z membraną workową należy przestrzegać następujących zasad: 4.1. Zbiorniki zostały zaprojektowane do pracy na odpowiednie ciśnienie i przekroczenie go jest niedopuszczalne. Warunek ten zostanie zapewniony przez wyposażenie zbiorników w odpowiednie typy pomp zalecane przez producenta HYDRO - VACUUM, oraz właściwe nastawienie łącznika ciśnieniowego Po upływie dwuletniej eksploatacji, a następnie co rok, użytkownik winien usunąć osad ze zbiornika, dokładnie go oczyścić i przeprowadzić przegląd Przy każdym przeglądzie zbiornika jak i instalacji należy: - sprawdzić, czy zbiornik wraz z instalacją nie posiada uszkodzeń np. [pęknięć, wgniotów, przecieków, odprysków powłoki ochronnej, itp.; - wyjąć membranę workową i sprawdzić jej stan techniczny (dotyczy ZBW) - sprawdzić, czy zbiornik wraz z całym układem jest przymocowany w sposób trwały do podłoża.

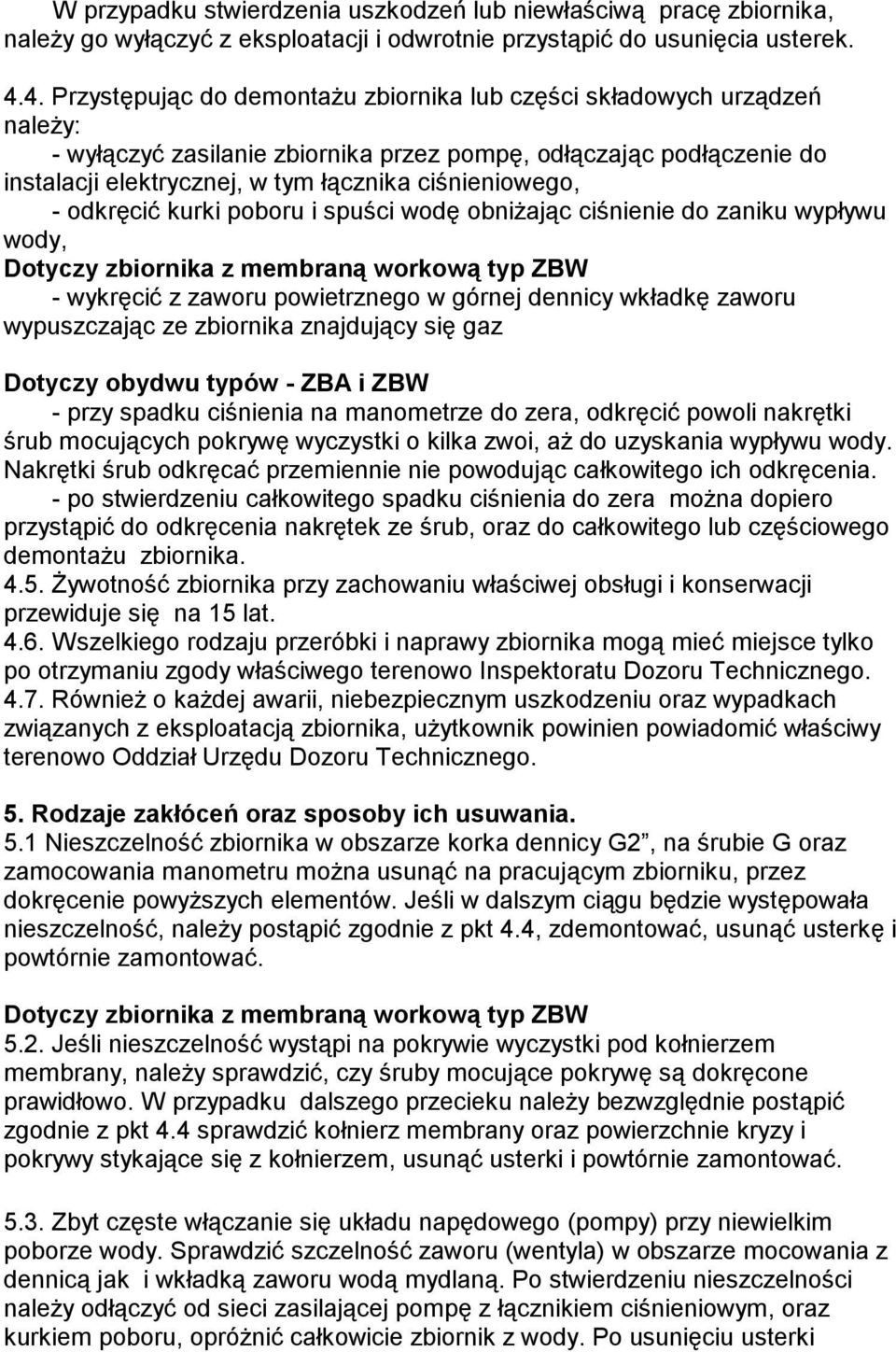

4 W przypadku stwierdzenia uszkodzeń lub niewłaściwą pracę zbiornika, należy go wyłączyć z eksploatacji i odwrotnie przystąpić do usunięcia usterek Przystępując do demontażu zbiornika lub części składowych urządzeń należy: - wyłączyć zasilanie zbiornika przez pompę, odłączając podłączenie do instalacji elektrycznej, w tym łącznika ciśnieniowego, - odkręcić kurki poboru i spuści wodę obniżając ciśnienie do zaniku wypływu wody, Dotyczy zbiornika z membraną workową typ ZBW - wykręcić z zaworu powietrznego w górnej dennicy wkładkę zaworu wypuszczając ze zbiornika znajdujący się gaz Dotyczy obydwu typów - ZBA i ZBW - przy spadku ciśnienia na manometrze do zera, odkręcić powoli nakrętki śrub mocujących pokrywę wyczystki o kilka zwoi, aż do uzyskania wypływu wody. Nakrętki śrub odkręcać przemiennie nie powodując całkowitego ich odkręcenia. - po stwierdzeniu całkowitego spadku ciśnienia do zera można dopiero przystąpić do odkręcenia nakrętek ze śrub, oraz do całkowitego lub częściowego demontażu zbiornika Żywotność zbiornika przy zachowaniu właściwej obsługi i konserwacji przewiduje się na 15 lat Wszelkiego rodzaju przeróbki i naprawy zbiornika mogą mieć miejsce tylko po otrzymaniu zgody właściwego terenowo Inspektoratu Dozoru Technicznego Również o każdej awarii, niebezpiecznym uszkodzeniu oraz wypadkach związanych z eksploatacją zbiornika, użytkownik powinien powiadomić właściwy terenowo Oddział Urzędu Dozoru Technicznego. 5. Rodzaje zakłóceń oraz sposoby ich usuwania. 5.1 Nieszczelność zbiornika w obszarze korka dennicy G2, na śrubie G oraz zamocowania manometru można usunąć na pracującym zbiorniku, przez dokręcenie powyższych elementów. Jeśli w dalszym ciągu będzie występowała nieszczelność, należy postąpić zgodnie z pkt 4.4, zdemontować, usunąć usterkę i powtórnie zamontować. Dotyczy zbiornika z membraną workową typ ZBW 5.2. Jeśli nieszczelność wystąpi na pokrywie wyczystki pod kołnierzem membrany, należy sprawdzić, czy śruby mocujące pokrywę są dokręcone prawidłowo. W przypadku dalszego przecieku należy bezwzględnie postąpić zgodnie z pkt 4.4 sprawdzić kołnierz membrany oraz powierzchnie kryzy i pokrywy stykające się z kołnierzem, usunąć usterki i powtórnie zamontować Zbyt częste włączanie się układu napędowego (pompy) przy niewielkim poborze wody. Sprawdzić szczelność zaworu (wentyla) w obszarze mocowania z dennicą jak i wkładką zaworu wodą mydlaną. Po stwierdzeniu nieszczelności należy odłączyć od sieci zasilającej pompę z łącznikiem ciśnieniowym, oraz kurkiem poboru, opróżnić całkowicie zbiornik z wody. Po usunięciu usterki

5 (doszczelnienie zaworu lub wymianę wkładki) napełnić zbiornik gazem - azotem lub powietrzem do wartości określonej w pkt Dotyczy zbiornika typu ZBA 5.4. Jeśli nieszczelność wystąpi na pokrywie wyczystki pod uszczelkę należy sprawdzić, czy śruby mocujące pokrywę są dokręcone prawidłowo. W przypadku dalszego przecieku należy bezwzględnie postąpić zgodnie z pkt 5.4 wymieniając niesprawną uszczelkę. Dotyczy obydwu typów - ZBA i ZBW 5.5. Inne usterki związane z pompą i instalacją, określa dokumentacja techniczno- ruchowa zainstalowanych urządzeń. 6. Zalecenia BHP Przed włączeniem zbiornika do układu zasilania i instalacji hydraulicznej należy dokładnie zapoznać się z jego Instrukcją montażu i eksploatacji i stosowa dokładnie do wymagań w nich zawartych, dotyczących ustawienia, podłączenia, obsługi i remontów - celem zapewnienia bezpieczeństwa i ekonomicznej eksploatacji Wszelkie prace związane z czynnościami jak w pkt 7.1 winny przeprowadzać osoby posiadające uprawnienia do ich wykonywania (zgodnie z obowiązującymi w tym zakresie przepisami) Zabrania się eksploatować zbiornik na ciśnienie wyższe ni określono w charakterystyce zbiornika (patrz tbl. 1) Zabrania się używać do napełniania zbiornika gazu z butli ze sprężonym powietrzem W szczególności należy zwracać uwagę na poprawne, zgodne z Instrukcją obsługi zbiornika i urządzeń współpracujących: - ustawienie zbiornika, - podłączenie do urządzeń współpracujących, w tym do instalacji elektrycznej (prace te może wykonywa osoba posiadająca uprawnienia SEP do 1 kv), - napełnienie zbiornika gazem (powietrzem) - dotyczy ZBW, - podłączenie przewodów rurowych, - przeglądy okresowe, konserwacje oraz usuwanie osadu ze zbiornika. Uwaga: z uwagi na możliwość powstania awaryjnych przecieków wywołanych niestarannym montażem instalacji, wykonaniem uszczelnień, korozji itp. i związanych z tym strat materialnych, zbiorniki hydroforowe należy montować w pomieszczeniach wyposażonych w kratkę ściekową i lub w razie braku takiej możliwości w urządzenia zabezpieczające przed nadmiernie długim czasem działania pompy, ewentualnie urządzeniem alarmowym ostrzegającym przed wyciekiem O uszkodzeniach elementów ciśnieniowych zbiornika i ewentualnych wypadkach związanych z eksploatacją należy powiadomić właściwy terenowo Oddział Dozoru Technicznego Naprawa zbiornika metodą spawania wymaga uprzedniej zgody właściwego terenowo Oddziału Dozoru Technicznego.

6 7.Wykonania konstrukcyjne i sposób oznaczania wyrobu. a a a 1 b c c d e e 1 e 1 e 2 h i i i k kosmetyka zawsze 000 kompletność wykonanie konstrukcyjne wykonanie materiałowe typowymiar typowielkość odmiana wyrobu grupa klasyfikacyjna wyrobu Oznaczenie zbiornika składa się z indeksu 16 cyfrowego aaa 1 - ZBA - zamknięty wolnostojący hydroforowy ZBW - zamknięty wolnostojący z membraną workową b - 4 -pojemność 100l l l cc - średnica zewnętrzna - zawsze 55 [cm] d - wykonanie materiałowe: 1- zbiornik cynkowany ogniowo 2- zbiornik malowany wewnątrz i zewnątrz 3- zbiornik emaliowany wewnątrz i zewnątrz 4- zbiornik emaliowany wewnątrz, zewnętrznie gruntowany emalią i malowany e - temperatura pracy - 1 (0 o C<t o<40 o C) e 1e zbiornik pionowy z odprowadzeniem cieczy w dolnej części zbiornik poziomy z odprowadzeniem cieczy z boku e 2 - znak rezerwowy -0 h - kompletność dostaw: 1 - bez wyposażenia dodatkowego 2 - manometr (dotyczy tylko e 1e 1=01 ) iii- zawsze 000 k - kosmetyka : 0 - ocynkowany 1 - czerwony 2 - niebieski Przykład oznaczenia: ZBA zbiornik hydroforowy wolnostojący poj. 300l, cynkowany ogniowo, pionowy z wyprowadzeniem cieczy w dolnej części z manometrem 8. Dokumentacja towarzysząca zbiornikowi: 1. Instrukcja montażu i eksploatacji zbiorników hydroforowych. 2. Deklaracja zgodności WE 3. Gwarancja.

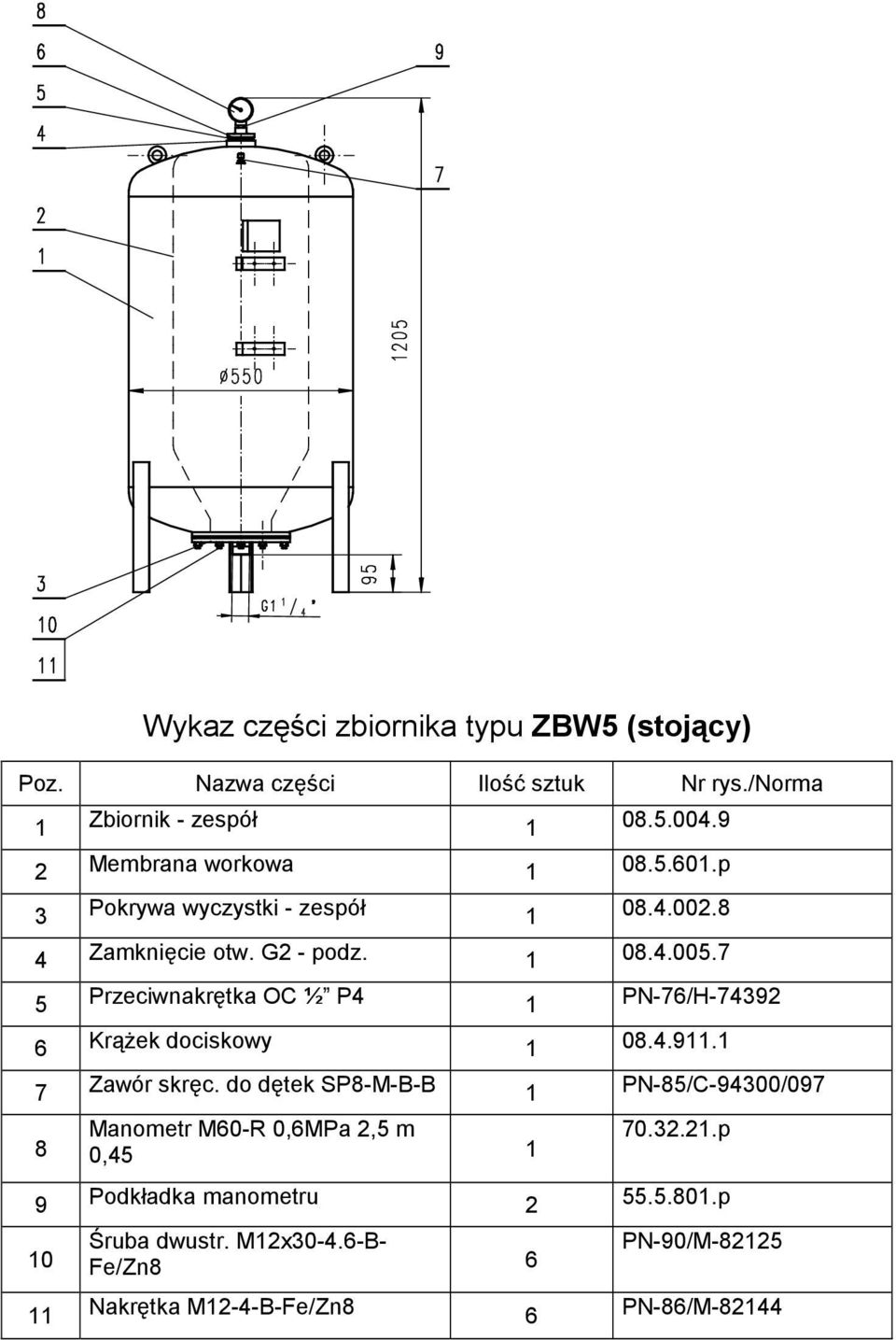

7 Wykaz części zbiornika typu ZBW5 (stojący) Poz. Nazwa części Ilość sztuk Nr rys./norma 1 Zbiornik - zespół Membrana workowa p 3 Pokrywa wyczystki - zespół Zamknięcie otw. G2 - podz Przeciwnakrętka OC ½ P4 1 PN-76/H Krążek dociskowy Zawór skręc. do dętek SP8-M-B-B 1 PN-85/C-94300/097 8 Manometr M60-R 0,6MPa 2,5 m 0, p 9 Podkładka manometru p Śruba dwustr. M12x B- Fe/Zn8 6 Nakrętka M12-4-B-Fe/Zn8 6 PN-90/M PN-86/M-82144

8 Wykaz części zbiornika typu ZBW.5 (leżący) Poz. Nazwa częśc Ilość szt. 1 Zbiornik -zespół Membrana workowa p 3 Pokrywa wyczystki - zespół Zamknięcie otw. G2 - podzespół Przeciwnakrętka OC ½ P4 1 PN-76/H Krążek dociskowy p 7 Zawór skręc. do dętek SP8-M-B-B 1 PN-85/C-94300/09 8 Śruba dwustr. M12x B-Fe/Zn8 6 PN-90/M Nakrętka M12-4-B-Fe/Zn8 6 PN-86/M-82144

9 Wykaz części zbiornika typu ZBA.4; ZBA.5; ZBA.6 Poz. Nazwa części ZBA4. ZBA5 ZBA6 Rys./Norma 1 Zbiornik - zespół cykow emaliow Zbiornik - zespół cykow emaliow Zbiornik - zespół cykow emaliow Korek oc 2 T9 - specj p 5 Kolanko G 1 / Nakrętka spec. G 1 / Podkładka Uszczelka wodowskazu Rurka wodowskazu p 10 Rurka wodowskazu p 11 Rurka wodowskazu p 12 Uszczelka pokrywy Pokrywa - podzespół Śruba dwustr. M12x30 Fe/Zn PN-90/M Nakrętka M12-4-B-Fe/Zn PN-86/M Manometr M60-R (0-0,6 MPa) p 17 Podkładka manometru p
