MODUŁ UV. Świetlówki ultrafioletowej w komorze laminarnej FARMA-FIL 3 INSTRUKCJA UŻYTKOWNIKA

Transkrypt

1 MODUŁ UV Świetlówki ultrafioletowej w komorze laminarnej FARMA-FIL 3 INSTRUKCJA UŻYTKOWNIKA

2 Spis treści: 1. PRZEZNACZENIE URZĄDZENIA GWARANCJA I ODPOWIEDZIALNOŚĆ PRODUCENTA WARUNKI GWARANCJI ODPOWIEDZIALNOŚĆ PRODUCENTA PRZEGLĄDY TECHNICZNE OBSŁUGA PANELU KONTROLNO-STERUJĄCEGO SYGNALIZACJA DŹWIĘKOWA WYMIANA ŚWIETLÓWKI UV WYMIANA STARTERA ŚWIETLÓWKI UV DANE TECHNICZNE DEKLARACJA ZGODNOŚCI /...Błąd! Nie zdefiniowano zakładki. DECLARATION OF CONFORMITY...Błąd! Nie zdefiniowano zakładki. Przed pierwszym uruchomieniem urządzenia (modułu UV) zaleca się bezwzględne zapoznanie się Użytkownika z niniejszą instrukcją. Zdjęcia i rysunki zawarte w niniejszej instrukcji mogą się różnić od faktycznego wyglądu komory laminarnej Farma-Fil 3 z Modułem UV. Eprus 2013 Strona 2 z 11 Wersja

3 1. PRZEZNACZENIE URZĄDZENIA Moduł UV przeznaczony jest do współpracy z komorą laminarną Farma-Fil 3. Służy on do dezynfekcji komory roboczej i blatu. Moduł UV współpracuje ze sterownikiem cyfrowym komory. Świetlówka UV jest umiejscowiona wewnątrz komory roboczej obok lampy oświetlającej przestrzeń roboczą. 2. GWARANCJA I ODPOWIEDZIALNOŚĆ PRODUCENTA 2.1 WARUNKI GWARANCJI Producent udziela dwuletniej gwarancji na urządzenie liczonej od daty zakupu. Gwarancja obejmuje wszystkie wady materiałowe i produkcyjne. Podstawą do naprawy gwarancyjnej jest prawidłowo wypełniona Karta Gwarancyjna. Jej ewentualne duplikaty nie są wydawane. W trakcie użytkowania konieczne jest też spełnienie następujących warunków: Wszystkie naprawy, przeglądy techniczne oraz kalibracje urządzenia wykonywane są przez autoryzowany serwis, Sieciowa instalacja zasilająca urządzenie spełnia warunki obowiązujących w tym względzie norm, Urządzenie obsługiwane jest przez przeszkolony personel, zgodnie z zaleceniami przedstawionymi w niniejszej Instrukcji Użytkownika, Urządzenie używane jest zgodnie z przeznaczeniem. Eprus 2013 Strona 3 z 11 Wersja

4 Gwarancja nie obejmuje: Materiałów eksploatacyjnych, do których zalicza się świetlówkę UV, starter oraz bezpieczniki, Uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia do sieci elektrycznej (np. brak uziemienia), Uszkodzeń powstałych w wyniku nieszczęśliwych wypadków (zalanie, pożar, itp.), Uszkodzeń powstałych w wyniku niewłaściwego transportu urządzenia, nienależytego zabezpieczenia urządzenia, wysyłki bez opakowania, itp. Uszkodzeń mechanicznych (np. rozbicie szyb, rozbicie świetlówki UV, zarysowanie powierzchni). 2.2 ODPOWIEDZIALNOŚĆ PRODUCENTA Producent nie ponosi żadnej odpowiedzialności za konsekwencje wynikłe z nieprawidłowej instalacji, niewłaściwego użytkowania urządzenia, nieprzestrzegania Instrukcji Użytkownika oraz przeprowadzania napraw przez osoby nieuprawnione. Przewidziany czas życia urządzenia wynosi 10 lat. Po okresie 10 lat od daty wprowadzenia urządzenia na rynek producent nie ponosi odpowiedzialności za wady urządzenia lub konsekwencje jego użytkowania. W urządzeniu nie ma żadnych części, z wyjątkiem świetlówki UV, startera oraz bezpieczników, które wolno Użytkownikowi samodzielnie wymieniać. Eprus 2013 Strona 4 z 11 Wersja

5 2.3 PRZEGLĄDY TECHNICZNE Przeglądy techniczne, wymiana świetlówki UV, startera, bezpieczników nie są wykonywane na gwarancji. Przeglądy techniczne powinny być wykonywane, co 2 lata licząc od daty zakupu urządzenia. Przegląd takowy obejmuje sprawdzenie: Poprawności działania modułu (ogólnie), Poprawności działania klawiatury i wyświetlacza LCD, Poprawności działania świetlówki UV. Przegląd jest wykonywany przez dział techniczny / serwis. Po przeglądzie serwisant zawsze wystawia odpowiedni Protokół z Badania Technicznego. Potwierdza (bądź nie w przypadku usterki) sprawność techniczną. UWAGA! Świetlówka UV podlega wymianie co 6000 przepracowanych godzin lub po stwierdzeniu usterki. Eprus 2013 Strona 5 z 11 Wersja

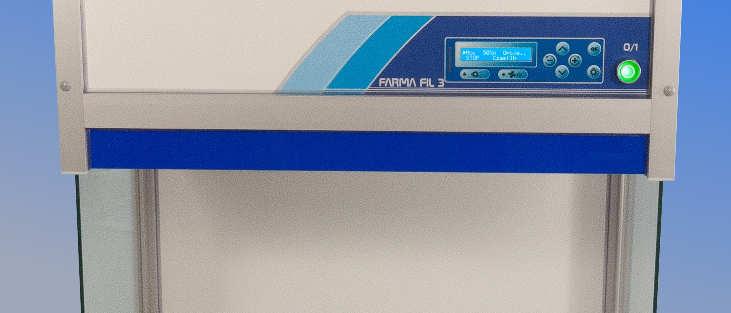

6 3. OBSŁUGA PANELU KONTROLNO-STERUJĄCEGO OPCJE.. ^^ WYJSCIE ^^ 1.AUTO-START 1 2.LAMPA 0 3.PRZEWIETRZANIE 0 4.DZWIEKI 1 5.JEZYK POL 6.LAMPA UV.. OPCJE / LAMPA UV.. 6.LAMPA UV.. Wejście w OPCJE/LAMPA UV.. domyślnie wyłącza dmuchawę i lampę oświetleniową! Zatwierdzenie opcji 5.LAMPA UV.. klawiszem OK powoduje wyświetlenie komunikatu: LAMPA UV? TAK NIE Naciśnięcie klawisza - przesuwa kursor na pozycję TAK. Zatwierdzenie klawiszem OK powoduje wyświetlenie komunikatu: UV!!! LICZNIK:0001h START CZAS UV:15 min Eprus 2013 Strona 6 z 11 Wersja

7 - Domyślny CZAS UV (naświetlania, odkażania komory roboczej) ustawiono na 15 minut odkażanie doraźne. Czas naświetlania można ustawić przesuwając kursor na pozycję CZAS klawiszami GÓRA lub DÓŁ, następnie klawiszami PLUS i MINUS należy ustawić żądany czas naświetlania z krokiem co 5 minut, nie więcej jednak jak 8 godzin. Po ustawieniu żądanego czasu należy przesunąć kursor na pozycję START klawiszami GÓRA lub DÓŁ a następnie nacisnąć klawisz OK. Należy zachować szczególną ostrożność podczas obsługi modułu UV. Szczególnie należy chronić oczy i skórę przed promieniowaniem UV. Należy opuścić pomieszczenie! UV!!! STOP LICZNIK:0001h CZAS UV:15 min - W trakcie odliczania czasu migają dwukropki : LICZNIKA, CZASU i napis UV, - Czas naświetlania odliczany jest wstecznie. Na ekranie pokazywany jest czas jaki pozostał do końca naświetlania, - Aby przerwać naświetlanie należy zatwierdzić opcję WYJDZ klawiszem OK., - po zakończeniu naświetlania pokazuje się ekran końcowy: KONIEC DEZYNFEKCJI WYJSCIE Eprus 2013 Strona 7 z 11 Wersja

8 3.1 SYGNALIZACJA DŹWIĘKOWA Moduł UV posiada specyficzną sygnalizację dźwiękową. Po uruchomieniu odkażania jest emitowany krótki impulsowy dźwięk co 3 sekundy przez 1 minutę (jest to czas na opuszczenie pomieszczenia). Po skończonym odkażaniu emitowany jest pojedynczy długi sygnał dźwiękowy. 3.2 WYMIANA ŚWIETLÓWKI UV Odłączyć przewód zasilający urządzenia z gniazda sieciowego a następnie z gniazda urządzenia! 1. Chwycić za końce świetlówki (analogicznie jak w zwykłych, białych świetlówkach) i przekręcić ją w osi około 60 stopni. 2. Wyciągnąć świetlówkę ruchem do dołu z gniazd bocznych. 3. Analogicznym ruchem włożyć sprawną świetlówkę. 4. Podłączyć przewód sieciowy najpierw do gniazda znajdującego się w obudowie a następnie do sieci. Świetlówka UV nie posiada polaryzacji, co oznacza, że ułożenie jej względem końców nie ma znaczenia i jest zamienne. Podczas wymiany może być potrzebna fachowa pomoc przeszkolonego personelu (serwis). Eprus 2013 Strona 8 z 11 Wersja

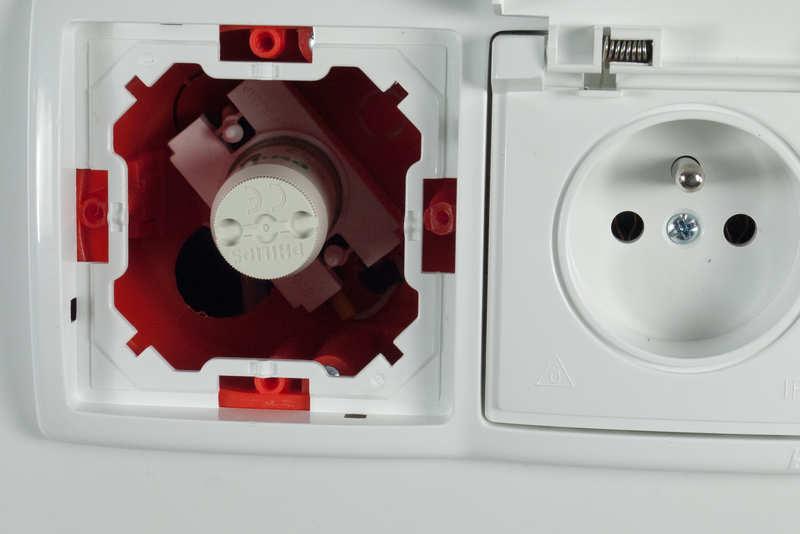

9 3.3 WYMIANA STARTERA ŚWIETLÓWKI UV Starter świetlówki UV to element, który należy wymienić w przypadku migania bądź braku reakcji na włączenie. Jest to zazwyczaj element z materiału bimetalicznego, który może po pewnym czasie ulec zużyciu. Znajduje się on w module z lewej strony urządzenia (nie ma potrzeby rozkręcania komory). Aby go wymienić należy podjąć następujące kroki: 1. Odłączyć przewód zasilający urządzenia z gniazda sieciowego a następnie z gniazda urządzenia. 2. Podważyć oraz wyjąć kwadratową zaślepkę, zabezpieczającą dostęp do startera. 3. Przekręcić startem około 60stopni, wyjąć go oraz założyć nowy, sprawny. Eprus 2013 Strona 9 z 11 Wersja

10 4. DANE TECHNICZNE Dane techniczne ogólne Zasilanie: 230V~ ±10% Moc: 4W Moc promieniowania UV: 0,9W Pasmo UV-C 253,7nm Typ lampy TUV 4W, trzonek G5, Philips Wymiary lampy 140mm (długość) x 16mm (średnica) Trwałość do 6000h Starter 4..22W/230V~ Dane techniczne sterownika elektronicznego Regulacja czasu odkażania Cyfrowa Zakres regulacji czasu odkażania 5min..8h, krok 5 minut Licznik czasu pracy Tak, cyfrowy, godzin Sygnalizacja dźwiękowa Tak Alarm dźwiękowy Tak Eprus 2013 Strona 10 z 11 Wersja

11 MODUŁ UV Świetlówki ultrafioletowej w komorze laminarnej FARMA-FIL 3 Producent: Eprus Bielsko-Biała Ul. Leszczyńska 32, Polska Tel.: Fax: eprus@eprus.pl Serwis gwarancyjny i pogwarancyjny, przeglądy techniczne: Eprus (Dział Techniczny) Bielsko-Biała Ul. Leszczyńska 32 Tel.: wew. 21, 25 serwis@eprus.pl Eprus 2013 Strona 11 z 11 Wersja
