1 Ul. Grzegorza z Sanoka Gdańsk tel. (0-58) DOKUMENTACJA TECHNICZNO RUCHOWA PrzeciwpoŜarowa klapa odcinająca oraz do systemów wentylacji poŝarowej typu mcr WIP Gdańsk r. Wersja WIP DZIAŁ SYSTEMÓW WENTYLACJI POśAROWEJ

2 SPIS TREŚCI: 1. WSTĘP PRZEDMIOT DOKUMENTACJI PRZEZNACZENIE URZĄDZENIA BUDOWA I ZASADA DZIAŁANIA URZĄDZENIA OZNACZENIE URZĄDZENIA MONTAś URZĄDZENIA PRZEGLĄD PRZED MONTAśEM OTWÓR MONTAśOWY WMUROWANIE PODŁĄCZENIA ELEKTRYCZNE WARUNKI TRANSPORTU I SKŁADOWANIA KONSERWACJA I SERWIS WARUNKI GWARANCJI...22 MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 2/22

3 1.WSTĘP Celem niniejszej dokumentacji techniczno ruchowej (DTR) jest zapoznanie uŝytkownika z przeznaczeniem, konstrukcją, zasadą działania, prawidłowym montaŝem i obsługą wyrobu. DTR zawiera równieŝ dodatkowe informacje na temat warunków uŝytkowania, konserwacji oraz warunków gwarancji wyrobu. PoniŜsza DTR dotyczy całej grupy przeciwpoŝarowych klap wielopłaszczyznowych typu mcr WIP. Przestrzeganie zaleceń zawartych w DTR zapewni prawidłowe funkcjonowanie urządzenia w zakresie zabezpieczeń przeciwpoŝarowych pomieszczeń oraz bezpieczeństwo uŝytkowników systemu. 2.PRZEDMIOT DOKUMENTACJI Przedmiotem niniejszej dokumentacji techniczno - ruchowej są klapy odcinające typu mcr WIP, stosowane w instalacjach wentylacji ogólnej i wentylacji poŝarowej przy przejściu instalacji przez przegrody budowlane o określonej odporności ogniowej. Klapy te mogą być równieŝ montowane na zakończeniu tych instalacji (w sytuacji, gdy przewód wentylacyjny jest podłączony tylko z jednej strony). Klapy mcr WIP przeznaczone są takŝe do stosowania jako klapy transferowe, doprowadzające czyste powietrze do przestrzeni zadymionej (w tym przypadku do klap nie jest podłączony Ŝaden przewód wentylacyjny). UWAGA Z datą wydania dokumentacji techniczno ruchowej tracą waŝność poprzednie wersje. Dokumentacja techniczno ruchowa nie dotyczy klap wyprodukowanych przed datą jej wydania. 3.PRZEZNACZENIE URZĄDZENIA Zastosowanie PrzeciwpoŜarowe klapy odcinające mcr WIP mogą być stosowane w systemach wentylacji ogólnej (bytowej), wentylacji poŝarowej, a takŝe coraz częściej stosowanych systemach mieszanych, w miejscach przechodzenia tych instalacji przez przegrody budowlane, będące granicami strefy poŝarowych. Klapy mcr WIP mogą być równieŝ montowane na zakończeniach przewodów wentylacyjnych, zaraz przed kratką nawiewną lub wywiewną rozwiązanie często wykorzystywane w systemach wentylacji poŝarowej (oddymianie i nawiew powietrza świeŝego). Inną funkcją znajdującą szerokie zastosowanie w systemach oddymiania mechanicznego jest wykorzystanie klapy mcr WIP jako klapy transferowej, doprowadzającej czyste powietrze do przestrzeni zadymionej. Klapy mcr WIP/S wyposaŝone w wyzwalacz termiczny przeznaczone do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane będące zarazem wydzieleniami poŝarowymi. W czasie poŝaru uniemoŝliwiają przedostawanie się dymu i ognia za pośrednictwem przewodów wentylacyjnych i klimatyzacyjnych. Podczas normalnej pracy klapy te pozostają w pozycji otwartej, natomiast w momencie wybuchu poŝaru zamykają się automatycznie lub po zadziałaniu wyzwalacza termicznego. Klapy mcr WIP/V nie posiadają wyzwalacza termicznego i są stosowane w instalacjach wentylacji poŝarowej oddymiającej, jak równieŝ w instalacjach wentylacji nawiewu poŝarowego stanowiącego stały napływ świeŝego powietrza dla celów oddymiania. Podczas normalnej pracy klapa pozostaje w pozycji zamkniętej, natomiast w momencie poŝaru następuje w sposób automatyczny otwarcie klapy i w zaleŝności od rodzaju instalacji umoŝliwienie oddymiania oraz przepływu przez klapę gorących gazów i dymów poŝarowych lub przepływu świeŝego powietrza w instalacji nawiewu poŝarowego. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 3/22

4 Klapy mcr WIP/M nie posiadają wyzwalacza termicznego, a przeznaczone są do stosowania w instalacjach, gdzie przewody wentylacyjne pełnią podwójną funkcję wentylacji ogólnej oraz wentylacji poŝarowej systemy mieszane. Podczas normalnej pracy klapa pozostaje w pozycji otwartej (podobnie jak klapa mcr WIP/S), lecz po wystąpieniu alarmu poŝarowego klapa w sposób automatyczny zamyka się lub pozostaje otwarta. Przyjęcie algorytmu działania klap mcr WIP/M musi być ściśle powiązane z scenariuszem oddymiania na wypadek poŝaru. Klapy mcr WIP/T wyposaŝone w wyzwalacz termiczny są stosowane jako klapy transferowe. W takim przypadku klapa jest zamontowana w przegrodzie poŝarowej i nie posiada podłączenia przewodów wentylacyjnych po obu stronach. Podczas normalnej pracy klapa pozostaje w pozycji otwartej i za jej pośrednictwem jest dostarczane czyste powietrze do dróg ewakuacyjnych chronionych przed zadymieniem. MoŜliwe jest teŝ rozwiązanie jako klapy transferowej normalnie zamkniętej, która po otrzymaniu sygnału alarmowego otwiera się i uczestniczy w transferze czystego powietrza do oddymiania. W obu przypadkach gdy temperatura w pobliŝu klapy mcr WIP/T przekroczy 72 C, klapa zamyka się niezaleŝnie od sygnału alarmowego. Do sterowania klap mcr WIP/T są stosowane mechanizmy wyzwalające takie same jak dla klap mcr WIP/S. W klapy odcinających mcr WIP/S i mcr WIP/T moŝna zastosować napędy nie posiadające wyzwalacza termicznego, wówczas gdy klapy są stosowane w systemach gaszenia gazem, gdzie klapa pełni funkcję klapy odciąŝającej. Klapa nie moŝe pracować w instalacji naraŝonych na zapylenie chyba, Ŝe zostanie objęta specjalnym, indywidualnie opracowanym programem serwisu i przeglądów technicznych. Odporność ogniowa EIS 60 EIS60AA, ES120 w zaleŝności od wykonania, sposobu i miejsca montaŝu Wersje wykonania mcr WIP/S klapy odcinające stosowane w instalacjach wentylacji ogólnej, mcr WIP/V klapy odcinające stosowane w instalacjach wentylacji poŝarowej, mcr WIP/M klapy odcinające stosowane w systemach mieszanych (instalacjach spełniających jednocześnie funkcję wentylacji ogólnej i wentylacji poŝarowej), mcr WIP/T klapy transferowe. Klapy mcr WIP mogą występować takŝe jako: Klapy prostokątne mcr WIP (rys. 1a), Klapy prostokątne z przyłączami okrągłymi mcr WIP (rys. 1b), 4.BUDOWA I ZASADA DZIAŁANIA URZĄDZENIA Budowa Klapy odcinające mcr WIP składają się z obudowy o przekroju prostokątnym, ruchomej przegrody odcinającej w postaci wielu łopatek obracających się wokół własnych osi oraz mechanizmu wyzwalająco sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej lub blachy stalowej nierdzewnej. Częścią nierozłączną obudowy jest kołnierz z płyty silikatowo-cementowej. Całkowita długość obudowy wynosi min 135mm. KaŜda łopatka odcinająca wykonana jest z płyty gipsowej o grubości 15mm. Cała powierzchnia łopatek jest pokryta blachą stalową ocynkowaną lub blachą ze stali nierdzewnej. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca o przekroju 36x2mm. Łopatki przegrody obracają się wokół osi, którą stanowią dwa stalowe sworznie. Klapy kwadratowe i prostokątne produkowane są wraz z kołnierzami umoŝliwiającymi zastosowanie klap do kanałów. W przypadku kanału okrągłego klapa wykonana jest jako kwadratowa z przyłączem okrągłym kołnierzowym bądź na tzw. bosy koniec. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 4/22

5 Działanie Klapy mcr WIP/S i mcr WIP/T odcinające w pozycji normalnej są otwarte. Przejście klap w pozycję bezpieczeństwa (zamknięcie) odbywa się: Automatycznie poprzez zadziałanie zintegrowanego wyzwalacza topikowego (mechanizm wyzwalająco-sterujący MERCOR typu KW1), wyzwalacza topikowego umieszczonego na przegrodzie (mechanizm wyzwalająco-sterujący MERCOR typu RST) lub wyzwalacza termoelektrycznego (siłowniki osiowe BELIMO srerii BF, BLF, BF TL Top Line, Edelweiss serii EXBF, Joventa serii SFL lub Gruner serii 229, 239) Ręcznie poprzez zwolnienie dźwigni zwalniania ręcznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1 lub RST) lub naciśnięcie przycisku kontrolnego na wyzwalaczu termoelektrycznym (siłowniki osiowe BELIMO serii BF, BLF, BF TL Top Line, Edelweiss serii EXBF, Joventa serii SFL lub Gruner serii 229, 239) Zdalnie poprzez zwolnienie wyzwalacza elektromagnetycznego (mechanizm wyzwalającosterujący MERCOR typu KW1) lub zadziałanie siłownika osiowego w wyniku odcięcia dopływu prądu na skutek działania spręŝyny powrotnej będącej jego integralną częścią (siłowniki osiowe BELIMO srerii BF, BLF. BF TL Top Line, Edelweiss serii EXBF, Joventa serii SFL lub Gruner serii 229, 239) UWAGA Klapy mcr WIP/T mogą pracować równieŝ jako klapy transferowe w pozycji normalnie zamkniętej. Klapy te po otrzymaniu sygnału alarmowego otwierają się i pozostają otwarte do czasu przekroczenia temperatury granicznej. W takim przypadku klapy niezaleŝnie o sygnału alarmowego zamykają się. Do sterowania w/w klap stosowane są mechanizmy wyzwalająco-sterujące, oraz siłowniki ze spręŝyną powrotną taki same jak dla klap mcr WIP/S. Klapy mcr WIP/V wentylacji poŝarowej (oddymiające) w pozycji normalnej są zamknięte. Przejście klap w momencie alarmu poŝarowego do pozycji otwartej odbywa się: zdalnie poprze zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalającosterujący MERCOR typu KW1 bez zintegrowanego wyzwalacza termicznego sterowany impulsem prądowym) zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE, BLE bez wyzwalacza termoelektrycznego) Klapy mcr WIP/M do przewodów dwufunkcyjnych (systemy mieszane) w pozycji normalnej są otwarte. W momencie poŝaru klapy zamykają się lub pozostają otwarte w zaleŝności od scenariusza poŝarowego. Przejście klap w pozycję bezpieczeństwa odbywa się: zdalnie przez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1 bez zintegrowanego wyzwalacza termicznego sterowany impulsem prądowym) zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE, BLE bez wyzwalacza termoelektrycznego) Klapy z mechanizmem wyzwalającym w postaci osiowego siłownika BELIMO serii BF / BLF, Edelweiss serii EXBF, siłownika Joventa serii SFL lub Gruner serii 229, 239 są zamykane w wyniku odcięcia prądu, na skutek działania spręŝyny powrotnej umieszczonej w siłowniku. Otwarcie klap następuje po ponownym podaniu napięcia zasilania na zaciski siłownika lub ręcznie przy uŝyciu specjalnego klucza. Otwieranie klapy za pomocą klucza imbusowego umieszczanego w gnieździe siłownika naleŝy wykonywać równomiernie i powoli z zachowaniem ostroŝności. Zbyt szybkie kręcenie kluczem moŝe spowodować uszkodzenie mechanizmu wewnętrznego siłownika lub uszkodzenie układu przeniesienia napędu. Klapy z mechanizmem wyzwalająco sterującym KW1 oraz RST zamykają się na skutek działania spręŝyny napędowej umieszczonej w mechanizmie, uruchamianej poprzez zadziałanie topika, wyzwalacza elektromagnetycznego lub ręcznie poprzez dźwignię wyzwalającą. Otwarcie klap następuje ręcznie poprzez uŝycie klucza (mechanizm KW1), naciągnięcie dźwigni (mechanizm RST) lub zdalnie po podaniu napięcia zasilania do siłownika MERCOR KW. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 5/22

6 Klapy z mechanizmem wyzwalająco-sterującym w postaci siłownika BELIMO serii BE lub BLE otwierają i zamykają się w wyniku podania napięcia na odpowiednie zaciski siłownika (siłownik nie posiada spręŝyny powrotnej). Klapy moŝna zamykać oraz otwierać równieŝ ręczne, po uŝyciu specjalnego klucza. Otwieranie klapy za pomocą klucza imbusowego umieszczanego w gnieździe siłownika naleŝy wykonywać równomiernie i powoli z zachowaniem ostroŝności. Zbyt szybkie kręcenie kluczem moŝe spowodować uszkodzenie mechanizmu wewnętrznego siłownika lub uszkodzenie układu przeniesienia napędu. UWAGA W Ŝadnym wypadku nie naleŝy ciągnąć bezpośrednio za przegrodę klapy w celu jej otwarcia lub zamknięcia. Takie działanie moŝe spowodować uszkodzenie samohamownego mechanizmu napędowego urządzenia i jest nie podlega gwarancji. Układy napędowe i wyzwalające Układem napędowym klap mcr WIP moŝe być: Mechanizm wyzwalająco-sterujący MERCOR typu KW1 wyposaŝony w zintegrowany wyzwalacz termiczny 72 C, spręŝynę napędową, układ dźwigniowo krzywkowy. Mechanizm ten moŝe zostać dodatkowo wyposaŝony w wyzwalacz elektromagnetyczny na napięcie 24V AC/DC lub 230V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu połoŝenia przegrody klapy. Mechanizm KW1 moŝe zostać wyposaŝony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24V AC/DC lub 230V AC. Mechanizm wyzwalająco-sterujący MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposaŝony w spręŝynę napędową oraz układ dźwigniowo krzywkowy. Wyzwalacz termiczny 72 0 C mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. Mechanizm wyzwalająco-sterujący MERCOR typu KW1 (bez zintegrowanego wyzwalacza termicznego) wyposaŝony w spręŝynę napędową, zwalniak elektromagnetyczny na napięcie 24V AC/DC lub 230V AC (wyzwalany impulsem prądowym) oraz układ dźwigniowo krzywkowy. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną serii: BF lub BLF na napięcie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym BAE72S. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną serii: BF lub BLF na napięcie 24V AC/DC lub 230V AC bez wyzwalacza termoelektrycznego. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika bez spręŝyny powrotnej BELIMO serii BE lub BLE na napięcie 24V AC/DC lub 230V AC bez wyzwalacza termoelektrycznego. Mechanizm wyzwalająco-sterujący w postaci osiowego cyfrowego siłownika ze spręŝyną powrotną serii: BF-TL Top Line na napięcie 24V AC/DC z wyzwalaczem termoelektrycznym BAE72C produkcji BELIMO. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną serii: EXBF, EXBG na napięcie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym 72 C produkcji Edelweiss Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną typu SFL1.90T (24 V AC/DC) lub SFL2.90T (230 V AC) z wyzwalaczem termoelektrycznym ST1.72N produkcji firmy Joventa. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną serii 229, 239 na napięcie 24V AC/DC lub 230V AC produkcji Gruner. Mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze spręŝyną powrotną, z wyzwalaczem termoelektrycznym 72 C, na napięcie 24V AC/DC lub 230V AC, serii 229TA, 239TA produkcji Gruner. Wymiary Klapy odcinające typu mcr WIP są produkowane w następujących wymiarach: s od 120x160mm do 1000x1000mm. Oprócz standardowych wymiarów istnieje moŝliwość wykonania klap o wymiarach pośrednich. Maksymalna powierzchnia przekroju klap typu mcr WIP wynosi: 1 m 2 (klapa 1200x800). Minimalna powierzchnia klap wynosi 0,019m 2. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 6/22

7 a) b) Rysunek 1. Klapa mcr WIP z mechanizmem KW1: a) klapa prostokątna; b) klapa prostokątna z przyłączami okrągłymi. a) b) Rysunek 2. Klapa mcr WIP z mechanizmem RST: a) klapa prostokątna; b) klapa prostokątna z przyłączami okrągłymi. a) b) Rysunek 3. Klapa mcr WIP z siłownikiem osiowym BLF: a) klapa prostokątna; b) klapa prostokątna z przyłączami okrągłymi. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 7/22

8 a) b) Rysunek 4. Klapa mcr WIP z siłownikiem osiowym serii BF: a) klapa prostokątna; b) klapa prostokątna z przyłączami okrągłymi. 5.OZNACZENIE KLAPY mcr WIP / 400 (szer.) x 400 (wys.) / KW1 Mechanizm wyzwalająco sterujący Wymiary otworu czynnego Typ klapy Typ: mcr WIP / BxH klapa prostokątna mcr WIP / DIA klapa prostokątna z przejściem na kanał okrągły mcr WIP/S mcr WIP/V mcr WIP/M mcr WIP/T mcr WIP(O) klapa odcinająca klapa do systemów wentylacji poŝarowej klapa do systemów mieszanych klapa transferowa klapa prostokątna z przejściem na kanał okrągły Mechanizmy wyzwalająco sterujące: BF 24-T siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 V AC/DC BF 230-T siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 V AC BF 24 siłownik ze spręŝyną powrotną, zasilany napięciem 24 V AC/DC BF 230 siłownik ze spręŝyną powrotną, zasilany napięciem 230 V AC BLF 24-T siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 V AC/DC BLF 230-T siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 V AC BLF 24 siłownik ze spręŝyną powrotną, zasilany napięciem 24 V AC/DC BLF 230 siłownik ze spręŝyną powrotną, zasilany napięciem 230 V AC BE24 siłownik bez spręŝyny powrotnej, zasilany napięciem 24 V AC/DC BE230 siłownik bez spręŝyny powrotnej, zasilany napięciem 230 V AC BLE24 siłownik bez spręŝyny powrotnej, zasilany napięciem 24 V AC/DC BLE230 siłownik bez spręŝyny powrotnej, zasilany napięciem 230 V AC BF24-TL siłownik cyfrowy za spręŝyną powrotną, wyzwalaczem termicznym zasilany napięciem 24 V AC/DC EXBF24 siłownik ze spręŝyna powrotną, z wyzwalaczem termicznym zasilany napięciem 24 V AC/DC w wersji przeciwwybuchowej Ex EXBF230 siłownik ze spręŝyna powrotną, z wyzwalaczem termicznym zasilany napięciem 230 V AC w wersji przeciwwybuchowej Ex RST mechanizm spręŝynowy zintegrowany z klapą termik montowany na przegrodzie urządzenia KW1 zintegrowany mechanizm wyzwalająco-sterujący MERCOR SF..1.90T - ze spręŝyną powrotną, z wyzwalaczem termicznym, zasilany napięciem 24 VAC/VDC MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 8/22

9 SF ze spręŝyną powrotną, zasilany napięciem 24 VAC/VDC SF..2.90T - ze spręŝyną powrotną, z wyzwalaczem termicznym, zasilany napięciem 230 VAC SF ze spręŝyną powrotną, zasilany napięciem 230 VAC EXBF B N siłownik ze spręŝyną powrotną, zasilany napięciem 24 VAC/VDC EXBF B H siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 VAC/VDC EXBF A N siłownik ze spręŝyną powrotną, zasilany napięciem 230 VAC EXBF A H siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 VAC S2 - siłownik ze spręŝyną powrotną, zasilany napięciem 24 VAC/VDC S2 - siłownik ze spręŝyną powrotną, zasilany napięciem 230 VAC S2 - siłownik ze spręŝyną powrotną, zasilany napięciem 24 VAC/VDC S2 - siłownik ze spręŝyną powrotną, zasilany napięciem 230 VAC 229TA S2 - siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 VAC/VDC 229TA S2 - siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 VAC 239TA S2 - siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 VAC/VDC 239TA S2 - siłownik ze spręŝyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 VAC Typ siłownika - Belimo serii BE, - Belimo serii BLE, - Belimo serii BF - Belimo serii BLF PołoŜenie przegrody - NO/NC Przegroda otwarta wskazanie siłownika 0 Przegroda zamknięta wskazanie siłownika 90 Przegroda otwarta wskazanie siłownika 90 Przegroda zamknięta wskazanie siłownika 0 KW1/A/B/C/D Gdzie: A rodzaj wyzwalania B wyłączniki krańcowe C - dodatkowy siłownik do ustawiania klapy w pozycji oczekiwania D inne [A] A=S wyzwalanie ręczne A=24I wyzwalanie elektromagnetyczne impuls prądowy A=24P wyzwalanie elektromagnetyczne przerwa prądowa A=230I wyzwalanie elektromagnetyczne impuls prądowy A=230P wyzwalanie elektromagnetyczne przerwa prądowa [B] B=0 brak wyłączników krańcowych B=WK1d- jeden wyłącznik krańcowy, sygnalizacja stanu połoŝenia klapy B=WK2d dwa wyłączniki krańcowe sygnalizacja stanu połoŝenia klapy [C] C=0 brak dodatkowego siłownika C=24 dodatkowy siłownik na napięcie 24V DC C=230 dodatkowy siłownik na napięcie 230V AC [D] D=V wykonanie bez wyzwalacza termicznego W przypadku braku oznaczenia mechanizm zawsze będzie wykonany z wyzwalaczem termicznym 72 0 C MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 9/22

10 6.MONTAś URZĄDZENIA UWAGA Podczas montaŝu klapy i wykonywaniu prac wykończeniowych naleŝy uwzględnić moŝliwość późniejszego dostępu do urządzenia oraz demontaŝu mechanizmu wyzwalająco-sterującego w celu wykonania ewentualnych prac serwisowych i przeglądów technicznych. Klapy mcr WIP mogą być montowane w następujących przegrodach budowlanych (ścianach lub stropach): stropach betonowych o grubości nie mniejszej niŝ 150 mm, ścianach betonowych o grubości nie mniejszej niŝ 110 mm, ścianach murowanych z cegły pełnej o grubości nie mniejszej niŝ 120 mm, ścianach murowanych z bloczków betonu komórkowego o grubości nie mniejszej niŝ 115 mm. Klapy odcinające mcr WIP mogą być równieŝ montowane w przegrodach budowlanych o niŝszej klasie odporności ogniowej. W przypadku takiego montaŝu, klapy mają odporność ogniową równą odporności ogniowej przegrody z zachowaniem kryterium dymoszczelności PRZEGLĄD PRZED MONTAśEM KaŜda klapa jest skontrolowana przed zapakowaniem i transportem przez producenta. Po rozpakowaniu u odbiorcy naleŝy dokonać oględzin wizualnych, czy nie nastąpiły ewentualne zdeformowania obudowy, czy uszkodzenia klapy podczas transportu OTWÓR MONTAśOWY Minimalna wielkość otworu umoŝliwiającego prawidłowy montaŝ klapy prostokątnej wynosi (B+160+A)x(H+140)mm. Klapa A B 0 siłownik BLF siłownik BF mechanizm KW Rysunek 5. Przygotowanie otworu dla klap z napędem BLF, BF i KW1. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 10/22

11 Rysunek 6. Przygotowanie otworu dla klap z mechanizmem RST. 6.3.WMUROWANIE Poprawność pracy klapy mcr WIP jest zachowana gdy oś obrotu przegrody jest osią poziomą. Mechanizm wyzwalająco-sterujący moŝe być połoŝony z prawej lub lewej strony względem kanału przy dowolnym kierunku przepływu powietrza. MontaŜ klapy w taki sposób, Ŝe osie obrotu przegrody są pionowe, jest dozwolony tylko gdy fakt takiego montaŝu został wcześniej zgłoszony. Przed zamurowaniem klapę umieścić osiowo w przegrodzie (ścianie bądź stropie, stanowiącej oddzielenie strefy poŝarowej) w uprzednio przygotowanym otworze. Następnie wypoziomować i unieruchomić. Dla klap o wymiarach powyŝej 700x700 załoŝyć elementy rozporowe. Po tych czynnościach ręcznie uruchomić przegrodę klapy (zespół łopatek) sprawdzając czy obraca się prawidłowo (nie koliduje z elementami obudowy). Zamknąć łopatki klapy. Szczelinę miedzy klapą, a murem naleŝy dokładnie wypełnić zaprawą (rys.7) zwracając szczególną uwagę, aby zaprawa, klej lub farba nie dostała się na elementy wykonawcze klapy (mechanizm wyzwalająco sterujący, przegroda, uszczelki, ograniczniki). W tym celu przed montaŝem naleŝy klapę bezwzględnie zabezpieczyć folią lub innym materiałem osłaniającym do momentu zakończenia prac murarskich i wykończeniowych. Przegroda musi pozostać zamknięta do momentu związania zaprawy. Po związaniu zaprawy zdjąć wsporniki oraz ponownie otworzyć i zamknąć klapę w celu sprawdzenia prawidłowości obrotu jej przegrody (zespołu łopatek). Dla zapewnienia odporności ogniowej elementu oddzielenia ppoŝ. naleŝy bezwarunkowo przestrzegać granicy wmurowania - oś obrotu łopatek klapy nie moŝe znajdować się poza ścianą. W przegrodach o grubości porównywalnej z grubością klapy, zaleca się montaŝ klapy tak aby oś klapy znajdowała się centralnie w jej środku. Podłączenie wmurowanej klapy do przewodu wentylacyjnego musi być wykonane współosiowo. Podczas montaŝu klapy nie wolno dopuścić do uszkodzenia korpusu klapy, a w szczególności do powstania w nim napręŝeń. Klapa nie moŝe stanowić elementu nośnego kanału lub instalacji wentylacyjnej, na której jest zainstalowana. Niedopuszczalne jest przewiercanie obudowy klapy, wkręcanie śrub, wkrętów oraz innych elementów przechodzących przez obudowę do środka klapy. Po podłączeniu przewodu wentylacyjnego naleŝy ponownie sprawdzić poprawność działania klapy. Podczas montaŝu klap mcr WIP naleŝy zwrócić szczególną uwagę aby wyzwalacz termiczny (element topliwy) nie uległ uszkodzeniu, nie poddawać go działaniu wysokiej temperatury (ogień, spawarki, lutownice), która powoduje jego zadziałanie (jest to element jednokrotnego zadziałania i nie podlega wymianie gwarancyjnej). Nie poddawać działaniu wysokiej temperatury uszczelek pęczniejących zainstalowanych w obudowie klapy. Spęcznienie uszczelek uniemoŝliwia zamknięcie klapy. Po zakończeniu montaŝu naleŝy klapę dokładnie oczyścić i upewnić się, Ŝe nie pozostały w niej resztki gruzu mogące mieć wpływ na poprawność działania klapy. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 11/22

12 Rysunek 7. MontaŜ klapy mcr WIP w ścianach murowanych i betonowych PODŁĄCZENIA ELEKTRYCZNE Po prawidłowym wmurowaniu klapy, jeśli posiada ona elementy sterujące lub inne wymagające podłączenia instalacji elektrycznej, naleŝy odpowiednio podłączyć do klapy przewody tej instalacji. PoniŜej podano schematy podłączeń oraz podstawowe dane elektryczne mechanizmów wyzwalająco sterujących dostarczanych z klapami mcr WIP. Mechanizm KW1 dane elektryczne KW1/S. KW1/24I... KW1/24P. KW1/230I. KW1/230P. Napięcie zasilania X 24V 48V DC 24V- 48V DC 230V AC 230V AC Pobór mocy X 3,5W 1,6W 4,5W 2,5W Siła trzymania X 12daN 12daN 12daN 12daN Temperatura działania wyzwalacza termicznego 72 0 C C Wyłącznik krańcowy WK1d lub WK2d NO/NC (styk przełączny) 5A, 230V AC Zadziałanie wyłączników 3 0, 87 0 tolerancja Temp pracy wyłączników krańcowych C Podłączenie elektryczne X -zwalniak: przewód 0,6m, 2x0,5mm2 -wyłącznik krańcowy: przewód 0,6m, 6x0,5mm2 Kąt obrotu 92 0 Czas ruchu Max 2s - spręŝyna Kierunek obrotów Lewy Masa mechanizmu 1,2kg 1,4kg 1,4kg 1,5kg 1,5kg Zasilanie mechanizmu KW1: Wyłącznik krańcowy WK1 Wyłącznik krańcowy WK2 Numer Ŝyły: 1-2 Numer Ŝyły: 3-4 typ NO (normalnie rozwarty) Numer Ŝyły: 6-7 typ NO (normalnie rozwarty) Numer Ŝyły: 4-5 typ NC (normalnie zwarty) Numer Ŝyły: 7-8 typ NC (normalnie zwarty) Uwaga PołoŜenie wyłączników krańcowych mechanizmu podano dla pozycji bezpieczeństwa klapy W przypadku klapy wyzwalanej mechanizmem KW1 oraz wyposaŝonej w siłownik do ustawiania klapy w pozycję oczekiwania oprócz przewodu 8 Ŝyłowego mechanizmu KW1 opisanego powyŝej do dyspozycji są dwie Ŝyły zasilania siłownika MERCOR KW (BL24-48 KW) MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 12/22

13 Dane techniczne BL KW BL KW Zasilanie zapotrzebowanie na moc : -podczas podtrzymania -podczas pracy silnika AC 24V 48V 50/60Hz DC 24V 48V <1W 10W AC 230V 50/60Hz wymiarowanie (moc pozorna) 15 VA 15 VA moment obrotowy silnik: 18 Nm 18 Nm kąt obrotu podłączenie przewodem: -silnik (dł. 1 m) 2x0,75 mm 2 2x0,75 mm 2 czas ruchu : (@t amb=20 C) silnik <20 s (0-18 Nm) <20 s (0-18 Nm) temperatura otoczenia C C poziom natęŝenia dźwięku, silnik: ~ 62 db (A) ~ 62 db (A) obsługa Bezobsługowy Bezobsługowy <1W 10W Rysunek 8. Schemat połączeń dla siłownika MERCOR KW. W przypadku podłączenia siłownika na napięcie 230V AC w/w schemat ma zastosowanie jak dla napięcia 24V AC. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 13/22

14 Osiowe słowniki elektryczne dane elektryczne Siłowniki BELIMO Dane techniczne BLF 24 (BLF24-T) BLF230 (BLF230-T) Zasilanie AC24V 50/60Hz / DC 24 V AC /60 Hz zapotrzebowanie na moc : -podczas napinania spręŝyny 5 W 5 W -podczas podtrzymania 2,5 W 3 W wymiarowanie (moc pozorna) 7 VA 7 VA klasa ochrony III II stopień ochrony IP 54 IP 54 wyłącznik pomocniczy : 2xSPDT 6(1,5)A AC 250V 2xSPDT 6(1,5)A AC 250V - punkt włączenia 5, 80 5, 80 moment obrotowy : - silnik 4 Nm 4 Nm - spręŝyna 4 Nm 4 Nm kąt obrotu 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) ustawienie klapy Złącze kształtowe 12 mm Złącze kształtowe 12 mm podłączenie przewodem : -silnik (dł. 0,9 m) 2x0,75 mm 2 2x0,75 mm 2 -wyłącznik pomocniczy 6x0,75 mm 2 6x0,75 mm 2 czas ruchu : (90 C) - silnik s (0-4 Nm) s (0-4 Nm) - spręŝyna powrotna 20 s przy 20~+50 C maks. 60 s przy - 30 C 20 s przy 20~+50 C maks. 60 s przy - 30 C temperatura otoczenia C C poziom natęŝenia dźwięku : - silnik max 45 db (A) max 45 db (A) - spręŝyna ~ 62 db (A) ~ 62 db (A) Dane techniczne BF 24 (BF24-T) BF230 (BF230-T) Zasilanie AC 24V ±20% 50/60Hz / DC 24V ±10% AC 220,240 50/60 Hz zapotrzebowanie na moc : -podczas napinania spręŝyny 7 W 8 W -podczas podtrzymania 2 W 3 W wymiarowanie (moc pozorna) 10 VA 12,5 VA klasa ochrony III II stopień ochrony IP 54 IP 54 wyłącznik pomocniczy : 2xEPU 6(3) A, 250V~ 2xEPU 6(3) A, 250V~ - punkt włączenia 5, 80 5, 80 moment obrotowy : - silnik 18 Nm 18 Nm - spręŝyna 12 Nm 12 Nm kąt obrotu 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) ustawienie klapy Złącze kształtowe 12 mm Złącze kształtowe 12 mm podłączenie przewodem : -silnik (dł. 0,9 m) 2x0,75 mm 2 2x0,75 mm 2 -wyłącznik pomocniczy 6x0,75 mm 2 6x0,75 mm 2 czas ruchu : (90 C) - silnik 140 s 140 s - spręŝyna powrotna 16 s 16 s temperatura otoczenia C C poziom natęŝenia dźwięku : - silnik max 45 db (A) max 45 db (A) - spręŝyna ~ 62 db (A) ~ 62 db (A) MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 14/22

15 Rysunek 9. Schemat połączeń dla siłowników BELIMO BF24-T(-ST),i BELIMO BF230-T. Rysunek 10. Schemat połączeń dla siłownika BELIMO BLF230-T. Rysunek 11. Schemat połączeń dla siłowników BELIMO BLF24-T i BELIMO BLF24-T-ST. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 15/22

16 Dane techniczne BE24, BE24-12-ST BE 230, BE Zasilanie AC 24V 50/60Hz / DC 24V AC 230V 50/60 Hz zapotrzebowanie na moc : - podczas ruchu 12 W 8 W - podczas podtrzymania 0,5 W 0,5 W wymiarowanie (moc pozorna) 18 VA 15 VA klasa ochrony III II stopień ochrony IP 54 IP 54 kąt obrotu 100 ( ) 100 ( ) ustawienie klapy Złącze kształtowe 12 mm lub 14mm Złącze kształtowe 12 mm lub 14mm czas ruchu - pomiędzy połoŝeniami krańcowymi < 60 s dla 90 st. < 60 s dla 90 st. Temperatura pracy-zakres C C - poziom natęŝenia dźwięku ~ 62 db (A) ~ 62 db (A) Dane techniczne BLE24 BLE 230, Zasilanie AC 24V 50/60Hz /DC 24V AC 230V 50/60 Hz zapotrzebowanie na moc : - podczas ruchu 4 W 4 W - podczas podtrzymania 0,5 W 0,5 W wymiarowanie (moc pozorna) 10 VA 10 VA klasa ochrony III II stopień ochrony IP 54 IP 54 kąt obrotu 100 ( ) 100 ( ) ustawienie klapy Złącze kształtowe 12 mm Złącze kształtowe 12 mm czas ruchu - pomiędzy połoŝeniami krańcowymi < 30 s dla 90 st. < 30 s dla 90 st. Temperatura pracy-zakres C C - poziom natęŝenia dźwięku ~ 62 db (A) ~ 62 db (A) BE 24, BLE 24 Rysunek 12. Schemat połączeń dla siłowników BELIMO BE24 i BELIMO BLE24. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 16/22

17 Siłowniki JOVENTA Dane techniczne SFL1.90/ * (SFL 1.90T/ *) SFL2.90/ * (SFL 2.90T/ *) Zasilanie 24 VAC 50/60 Hz / VDC AC 230V 50/60 Hz zapotrzebowanie na moc : -podczas napinania spręŝyny 10 W 8 W -podczas podtrzymania 4 W 4.5 W wymiarowanie (moc pozorna) 18 VA 13,5 VA klasa ochrony II II stopień ochrony IP 54 z dławicą kabla PG 11 IP 54 z dławicą kabla PG 11 wyłącznik pomocniczy : 3 (1.5) Amp 230 V 3 (1.5) Amp 230 V - punkt włączenia 5, 85 5, 85 moment obrotowy : - silnik 16 Nm 16 Nm kąt obrotu Złącze kształtowe ( *) 10/11/12/14 mm 10/11/12/14 mm czas ruchu : (90 C) - silnik s s - spręŝyna powrotna 10 s 10 s temperatura otoczenia C C poziom natęŝenia dźwięku : max 50 db (A) max 50 db (A) a b 1 2 s 3 4 bez czujnika N ~ + L1 AC 24V DC 24V AC 230V czujnik temperatury ST 1.72 N lub ST 1.90 N 3 (1.5) Amp 230V Rysunek 13. Schemat połączeń dla siłowników JOVENTA SFL1.90/ ; JOVENTA SFL 1.90T/ ; JOVENTA SFL2.90/ ; JOVENTA SFL 2.90T/. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 17/22

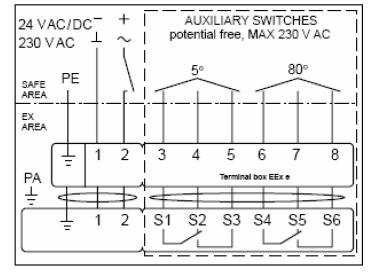

18 Siłowniki EDELWEISS Dane techniczne EXBF B N 000 EXBF A N 000 Zasilanie 24 V AC ±20% 50/60 Hz / 24 VDC-10/+20% 230 V AC ±14% 50/60 Hz zapotrzebowanie na moc : -podczas napinania spręŝyny 7 W 8 W -podczas podtrzymania 2 W 3 W wymiarowanie (moc pozorna) 10 VA 12,5 VA stopień ochrony IP 66 IP 66 wyłącznik pomocniczy : 2 x SPDT 6A (3) max 250 V AC 2 x SPDT 6A (3) max 250 V AC - punkt włączenia 5, 80 5, 80 moment obrotowy : - silnik 18 Nm 18 Nm - spręŝyna 12 Nm 12 Nm kąt obrotu 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) 95 (włącznie ze wstępnym napięciem spręŝyny 5 ) czas ruchu : (90 C) - silnik 150 s 150 s - spręŝyna powrotna 20 s 20 s temperatura otoczenia C C masa 10 kg 10 kg Rysunek 14. Schemat połączeń dla siłowników EDELWEISS EXBF B N 000 i EDELWEISS EXBF A N 000. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 18/22

19 Siłowniki GRUNER Dane techniczne S2 (229TA S2) S2 (229TA S2 ) Zasilanie 24 VAC (50/60Hz) / DC ± 20% 230 VAC (50/60 Hz) ± 15% zapotrzebowanie na moc : -podczas napinania spręŝyny 5 W 5 W -podczas podtrzymania 3 W 2,5 W wymiarowanie (moc pozorna) 6,5 VA 5,5 VA klasa ochrony III II stopień ochrony IP 54 IP 54 wyłącznik pomocniczy : 250 VAC /5,0 (2,5) A 250 VAC /5,0 (2,5) A - punkt włączenia 5, 80 5, 80 moment obrotowy : - silnik 5 Nm 5 Nm - spręŝyna 4 Nm 4 Nm kąt obrotu 100 ( ) 100 ( ) podłączenie przewodem : - silnik (dł. 0,9 m) 0,75 mm 2 0,75 mm 2 - wyłącznik pomocniczy 0,75 mm 2 0,75 mm 2 czas ruchu : (90 C) - silnik < s < s - spręŝyna powrotna < 20 s < 20 s temperatura otoczenia - 30 C C - 30 C C Dane techniczne S2 (239TA S2) S2 (239TA S2 ) Zasilanie 24 VAC (50/60Hz) ± 20% 230 VAC (50/60 Hz) ± 15% zapotrzebowanie na moc : -podczas napinania spręŝyny 6,5 W 9,0 W -podczas podtrzymania - - wymiarowanie (moc pozorna) 8,5 VA 10,0 VA klasa ochrony III II stopień ochrony IP 54 IP 54 wyłącznik pomocniczy : 250 VAC /5,0 (2,5) A 250 VAC /5,0 (2,5) A - punkt włączenia 5, 80 5, 80 moment obrotowy : - silnik 20 Nm 20 Nm - spręŝyna 15 Nm 15 Nm kąt obrotu 100 ( ) 100 ( ) podłączenie przewodem : -silnik (dł. 0,9 m) 0,75 mm 2 0,75 mm 2 -wyłącznik pomocniczy 0,75 mm 2 0,75 mm 2 czas ruchu : (90 C) - silnik 150 s 150 s - spręŝyna powrotna < 20 s < 20 s temperatura otoczenia - 30 C C - 30 C C MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 19/22

20 a) S1 S2 BU BN N ~ + L AC 24V DC 24V AC 230V b) TA TF1 TF2 S1 S2 BU BN N ~ + L AC 24V DC 24V AC 230V Rysunek 15. Schemat połączeń dla siłowników a) GRUNER S2; GRUNER S2; GRUNER S2; GRUNER S2; b) GRUNER 229TA S2; GRUNER 229TA S2; GRUNER 239TA S2; GRUNER 239TA S2. Instrukcja montaŝu wyzwalacza topikowego Klapay mcr WIP mogą być równieŝ dostarczone w wersji spręŝynowej (mechanizm KW1/S lub RST) z wyłącznikami krańcowymi. W wersji KW1/S wyłączniki krańcowe są zamontowane w samym mechanizmie. Podłączenie elektryczne polega na połączeniu odpowiednio oznakowanych Ŝył do instalacji (patrz opis mechanizmu KW1). Wyzwalacz topikowy jest zamontowany na mechanizmie. W wykonaniu RST wyłączniki krańcowe są montowane na obudowie klapy jako niezaleŝne urządzenia. Wyzwalacz topikowy znajduje się na przegrodzie klapy. 1. Ustawić przegrodę klapy w pozycji otwartej. 2. Na haczyki przytwierdzone do korpusu klapy oraz przegrody nakładamy ogniwo topliwe. 3. Nakrętką ściągamy i blokujemy haczyk na korpusie klapy przez dokręcenie Rysunek 16. Klapa z wyzwalaczem topikowym RST: 1) haczyk mocowany do korpusu, 2) wyzwalacz topikowy, 3) haczyk montowany na przegrodzie klapy, 4) przegroda klapy, 5) korpus MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 20/22

21 NiezaleŜne wyłączniki krańcowe klap dla wykonania RST WK1 wyłącznik pojedynczy sygnalizacja stanu zamknięcia przegrody klapy. WK2 zespół dwóch wyłączników sygnalizacja stanu zamknięcia oraz otwarcia przegrody klapy. Dane techniczne wyłącznika Wyłącznik krańcowy WK1 oraz WK2 Temp pracy wyłączników krańcowych Obudowa 1xNO/1xNC SPDT (styk przełączny) 5A, 230V AC C Tworzywo sztuczne Uwaga W momencie zamknięcia przegrody następuje przesterowanie wyłącznika sygnalizującego zamknięcie klapy (styk 2-3 jest zwarty). Rysunek 17. Schemat połączeń elektrycznych wyłączników krańcowych WK1 oraz WK2 7.WARUNKI TRANSPORTU I SKŁADOWANIA Klapy przeciwpoŝarowe zapakowane są w kartony lub umieszczone są na paletach. Klapy zabezpieczone są przed uszkodzeniem folią lub innym materiałem osłaniającym. Transport klap moŝe odbywać się dowolnymi środkami lokomocji, pod warunkiem zabezpieczenia przed oddziaływaniem czynników atmosferycznych. Klapy umieszczone na środkach lokomocji powinny być zabezpieczone przed zmianą połoŝenia w czasie transportu. Przed zamontowaniem klapy naleŝy przeprowadzić wizualną kontrolę kaŝdej z nich. Nie wolno przenosić klapy chwytając za kabel podłączeniowy ani stawiać urządzenia na mechanizmie wyzwalająco sterującym. Nie wolno uderzać, ani upuszczać klapy. Przy przenoszeniu i montaŝu klapę opierać na płaszczyznach bocznych lub krawędziach korpusu. Klapy powinny być składowane w pomieszczeniach zamkniętych, zapewniających ochronę przed działaniem zewnętrznych czynników atmosferycznych. W przypadku magazynowania klap na ziemi naleŝy układać je na podkładkach zabezpieczających w celu ochrony klapy przed uszkodzeniem. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 21/22

22 8.KONSERWACJA I SERWIS W celu poprawnej i niezakłóconej pracy klapy, powinna być ona systematycznie sprawdzana i uruchamiana. Producent klapy wymaga dokonywania przeglądów technicznych urządzenia raz na sześć miesięcy. KaŜdy przegląd klapy powinien zostać zakończony stosownym protokołem i zostać wpisany w ksiąŝkę serwisową budynku. Przegląd techniczny powinien być przeprowadzony przez Producenta klapy lub firmę posiadającą stosowaną autoryzację na wykonywanie prac serwisowych i przeglądów, wydaną przez Producenta. Po stronie administratora obiektu (zlecającego prace serwisowe lub prace wynikające z udzielonej gwarancji) spoczywa obowiązek udostępnienia pełnego frontu robót, w szczególności swobodnego dostępu do mechanizmu wyzwalająco sterującego klapy, demontaŝu izolacji termicznej bądź innej z klapy, demontaŝu sufitów podwieszonych, demontaŝu innych instalacji, jeśli uniemoŝliwiają swobodny dostęp do urządzenia. 9.WARUNKI GWARANCJI 1. Producent udziela gwarancji na dostarczony wyrób przez okres: 12 miesięcy od daty odbioru wyrobu (data podpisania dokumentu WZ), chyba Ŝe okres gwarancji określony jest w odrębnej umowie. 2. Ujawnione w okresie gwarancji wady, które uniemoŝliwiają poprawne działanie wyrobu, będą usunięte przez Producenta po pisemnym zgłoszeniu ujawnionych wad, w terminie przez Producenta podanym - po uprzedniej wizji lokalnej. Rozpoczęcie prac naprawczych nastąpi nie później niŝ w ciągu 4 dni roboczych, licząc od daty otrzymania zgłoszenia. 3. Warunkiem usunięcia ujawnionych w okresie gwarancji wad jest udostępnienie pełnego frontu robót, w szczególności swobodnego dostępu do mechanizmu wyzwalająco sterującego klapy, demontaŝu izolacji termicznej bądź innej z klapy, demontaŝu sufitów podwieszonych, demontaŝu innych instalacji jeśli uniemoŝliwiają swobodny dostęp do urządzenia, itp. 4. Gwarancja ulega przedłuŝeniu o okres od zgłoszenia wady do zakończenia naprawy gwarancyjnej. 5. W przypadku stwierdzenia w wyrobie wad uniemoŝliwiających dalszą prawidłową eksploatację wyrobu (wady istotne), Producent wymieni wadliwy wyrób na pełnowartościowy bez konsekwencji finansowych dla nabywcy. 6. Producent jest zwolniony z gwarancji i wszelkich zobowiązań wynikających z gwarancji w przypadku, gdy : a) wyrób posiada uszkodzenia mechaniczne powstałe w wyniku : niewłaściwego transportu, bądź rozładunku, jeśli nie jest to transport Producenta, niewłaściwego montaŝu (niezgodnego z zapisami niniejszej DTR oraz zasadami sztuki budowlanej), niewłaściwej eksploatacji wyrobu, niezgodnej z jego przeznaczeniem, zasilenia urządzenia napięciem niezgodnym z podanym na tabliczce znamionowej mechanizmu wyzwalająco sterującego, b) powstaną wady w wyniku niewłaściwego przechowywania wyrobu, c) nabywca/uŝytkownik dokonał zmian konstrukcyjnych we własnym zakresie, w szczególności: demontaŝ siłownika, ingerencja w mechanizm napędowy klapy, d) montaŝ urządzenia został wykonany samodzielnie przez nabywcę niezgodnie z zapisami DTR, e) powstaną wady w wyniku niezgodnej z DTR konserwacji wyrobu, f) nastąpi usunięcie tabliczki znamionowej wyrobu, g) nastąpi zerwanie lub uszkodzenie plomb gwarancyjnych umieszczonych na wyrobie, h) nie wykonano przeglądów okresowych urządzenia w terminach oraz zgodnie z zaleceniami Producenta, i) nastąpiło samoczynne zadziałanie klapy wskutek przekroczenia dopuszczalnej temperatury pracy. 7. Przy reklamacji wyrobu Producent obciąŝy nabywcę równowartością brakujących lub uszkodzonych z przyczyn leŝących po stronie nabywcy/uŝytkownika elementów oraz kosztami ich wymiany. MERCOR SA Firma zastrzega sobie prawo dokonania modyfikacji i zmian 22/22
