Zarządzanie temperaturą Szybkozłącza do podgrzewania i chłodzenia

Transkrypt

1 Zarządzanie Szybkozłącza do podgrzewania i chłodzenia

2 Opracowujemy Cool Rozwiązania! Systemy szybkozłączy wydajne komponenty w obszarze zarządzania Wymagania dla szybkozłączy w odniesieniu do zarządzania są bardzo wysokie i precyzyjne. Parker oferuje optymalnie dopasowane rozwiązania systemów szybkozłączy do zastosowań w obszarze odnawialnych źródeł energii, chłodzenia komputerów, transportu, przemysłu lub branży żywności / napojów. Nasze systemy szybkozłączy wyróżniają się wysokim poziomem zgodności z szerokim zakresem cieczy (np. woda i oleje chłodzące) i warunkami otoczenia. Również ich odporność na działanie czynników mechanicznych jest istotna. Jednym z najważniejszych wymagań w chłodzeniu układów elektronicznych jest szczelność, gdyż jest to jedyny sposób, aby zagwarantować ich bezawaryjną pracę. Zdjęcie układu chłodzenia cieczą wykonane kamerą termowizyjną. Seria RNS do montażu w szafach komputerowych. Płasko uszczelniany zawór zapobiega wyciekom.

3 60 lat doświadczenia Od standardowych produktów do rozwiązań klienckich spełniamy wasze wymagania Energooszczędność i kompaktowa konstrukcja grają główną rolę w aplikacjach zarządzania. Niski spadek ciśnienia w naszych systemach szybkozłączy oznacza, że w równym stopniu mamy na uwadze oszczędność energii oraz optymalną wydajność. Zmniejszając wielkość naszych szybkozłączy umożliwiamy stosowanie ich w ograniczonej przestrzeni. Płasko uszczelniany zawór pewnie zapobiega wyciekom podczas procesu podłączania i rozłączania, chroniąc w ten sposób wrażliwą elektronikę i wszystkie połączenia elektryczne. o szaf komputerowych opracowaliśmy specjalny system szybkozłączy (seria RNS), który czyni łączenie i blokowanie układów chłodzenia znacznie łatwiejszym. Bardzo odporne materiały i wykończenie powierzchni naszych produktów umożliwia ich zastosowanie w warunkach dużych obciążeń mechanicznych. Możesz być pewny, że doświadczenie, jakie zdobyliśmy podczas 60-ciu lat rozwijania i produkcji szybkozłączy gwarantuje pewne i wydajne rozwiązanie zgodne z Twoimi wymaganiami. Maksimum Precyzji i Niezawodności Zalety produktów w pigułce Maksimum bezpieczeństwa dla operatora i środowiska podczas podłączania i rozłączania dzięki konstrukcji FlatFace zapewnienie optymalnej ochrony elektroniki i połączeń elektrycznych. Niewielki spadek ciśnienia dla maksymalnej energooszczędności. Różne rozmiary (3, 6, 9, 12 i 19) dla optymalnego dostosowania do cieczy w obiegu. Kompaktowa konstrukcja umożliwiająca zastosowanie w ograniczonej przestrzeni. Materiały to niklowany mosiądz lub stal nierdzewna dla ekstremalnej trwałości przy używaniu szerokiego spektrum cieczy (brak korozji). Szeroki zakres materiałów uszczelniających dla optymalnego dopasowania do temperatury i medium. Wysoka odporność na wibracje i obroty. Brak przecieków, gdy połączenie jest rozłączone dzięki specjalnie opracowanej konstrukcji zaworu nawet po długim czasie i pod ciśnieniem. Funkcja Push-Pull możliwość rozłączenia szybkozłącza przez wyciągnięcie, dla bezpieczeństwa i oszczędności czasu szczególnie w układach w ruchu. (RNS). Proste osiowanie gniazda i wtyku podczas połączenia nawet, gdy obie części są zamocowane na stałych elementach. Oszczędność czasu. (RNS i 200KEK). Specjalny system szybkozłączy do montażu w blokach i na płytach gwarantuje maksymalną elastyczność w planowaniu i montażu. (200KEK). System modularny dla tworzenia indywidualnych kombinacji z wszystkich rozmiarów (od 3 do 19) zapewnia maksymalną wydajność układu. (200KEK).

4 Właściwe Rozwiązanie dla Każdego Sektora Złożone zadania wymagają złożonych rozwiązań nie tylko w obszarze systemów szybkozłączy Temat chłodzenia jest krytycznym czynnikiem produkcji praktycznie we wszystkich gałęziach przemysłu. Jest on odpowiedzialny za odpowiednią temperaturę w turbinie, szafach sterujących, narzędziach i całej maszynie. Cała produkcja i cykl życia elementów maszyn są oparte na tym, jak skutecznie skonfigurowany jest proces chłodzenia i czy zapewnia idealną temperaturę pracy. W układach chłodzenia chodzi nie tylko o właściwości wydajnościowe wszystkich komponentów. Firmy wymagają maksymalnej niezawodności i maksymalnej wydajności połączonych z trwałością i kompaktową konstrukcją. Na pierwszy rzut oka, są to często sprzeczne cele, które wymagają rozwiązania obejmującego nowoczesne materiały oraz złożone konstrukcje zgodne z najnowszymi technologiami. Spełnianie wymagań klientów to wielkie zadanie, które postawiliśmy sobie dziesiątki lat temu. Energia odnawialna Nasza wiedza w zakresie wykorzystania szybkozłączy w obszarze energii słonecznej i wiatrowej pozwala na tworzenie indywidualnych rozwiązań we wszystkim, co ma związek z wydajnymi układami chłodzenia. Na przykład, inteligentne rozwiązania są kluczowe dla ciągłej poprawy właściwości elektrowni wiatrowych nowej generacji opartych na wysokowydajnych wodnych układach chłodzenia. Tutaj, nasze systemy są optymalnie dopasowane do parametrów takich jak ciśnienie, przepływ i temperatura. Również ze względu na pracę w zasolonym morskim powietrzu, istotne jest wykorzystanie materiałów odpornych na korozję. Elektrownie słoneczne wysokowydajne chłodzenie technicznie zaawansowanych inwerterów Chłodzenie wysokowydajnych konwerterów, jako kluczowy element turbin wiatrowych Chłodzenie komputerów Procesory (mikroprocesory) generują podczas pracy zbędne ciepło. Powoduje to przegrzewanie się jednostek, które może prowadzić do nieprawidłowego działania a nawet uszkodzenia komponentów. Podstawą, zatem jest optymalne chłodzenie, które gwarantuje szybkie odprowadzenie zbędnego ciepła. Małe obszary odprowadzania i wysokie temperatury wymagają bardzo efektywnych rozwiązań. Chłodzenie wodne odprowadzanie ciepła z procesorów odbywa się poprzez płynącą wodę Chłodzenie urządzeń radarowych Chłodzenie cieczami w mikroelektronice Chłodzenie wyparne ciekłym azotem

5 Transport Gwałtownie wzrastający przepływ towarów oraz potrzeba przemieszczania się wymagają ekstremalnie niezawodnych i wydajnych pojazdów, zwłaszcza w transporcie kolejowym. Silniki pojazdów szynowych czy to diesla czy elektryczne wymagają chłodzenia, co stanowi duże wyzwanie, dla którego idealnym rozwiązaniem są nasze szybkozłącza. Parker dostarcza również rozwiązania do układów chłodzenia w ciężarówkach, samolotach i statkach. Chłodzenie pokładowych przemienników zasilających Chłodzenie trakcyjnych przemienników prądu Chłodzenie elektroniki pokładowej (zasilanie i mikroelektronika) Chłodzenie kontenerów transportowych Aplikacje przemysłowe Od pojedynczych maszyn do kompletnych linii produkcyjnych i laserów o wysokiej wydajności, chłodzenie jest problemem w przemyśle. Szybkozłącza używane są w układach chłodzenia cieczą zarówno do chłodzenia narzędzi w procesie produkcji jak i obrabianego elementu oraz całej maszyny. Rozwiązania do chłodzenia cieczą dla laserów medycznych i przemysłowych Bezpieczne i pewne chłodzenie istotnych cieczy roboczych w produkcji półprzewodników, na ogół w warunkach o zwiększonej czystości Narzędzia/prasy, wtryskarki, maszyny do obróbki powierzchni oraz maszyny pakujące Chłodzenie energoelektroniki, np. przemienników częstotliwości Przemysł spożywczy i napojów Właściwe chłodzenie jedzenia i napojów ma najwyższy priorytet zarówno podczas produkcji, jaki i transportu. Surowe przepisy w tym obszarze, oznaczają, że wymagane są niezawodne i wydajne układy w celu utrzymania ciągłego łańcucha chłodniczego. Produkcja piwa - priorytetem w produkcji piwa jest niezmiennie wysoka, mikrobiologicznie nieskazitelna jakość. Temperatura, jako ważny element procesu jest monitorowana bez przerwy podczas jego trwania Szybkie chłodzenie i gwałtowne zamrażanie przy użyciu gazów kriogenicznych

6 Zarządzanie nominalna Parker Seria Opis techniczny NSI to szybkozłącza sucho odcinające z płaskim czołem. Kompaktowa konstrukcja umożliwia stosowanie w ograniczonej przestrzeni. System szybkozłączy wymagający użycia dwóch rąk do połączenia / rozłączenia. Zalety Brak wycieków podczas połączenia / rozłączenia. Mały spadek ciśnienia. Konstrukcja przeznaczona do zastosowania w układach chłodzenia. Mogą być używane z wodą jak i olejem chłodzącym. oskonała odporność na wibracje i naprężenia mechaniczne. Temperatura pracy -20 C do +200 C (FKM) zależnie od medium. Specjalne uszczelnienia do 250 C są dostępne na zapytanie. Sucho odcinające Maksymalne ciśnienie robocze* 60 bar *maksymalne statyczne ciśnienie robocze z współczynnikiem bezpieczeństwa 4:1 Materiały Gniazdo: Mosiądz / Stal nierdzewna Wtyk: Mosiądz / Stal nierdzewna Uszczelki: FKM Zastosowanie Wtryskarki Szafy z elektroniką asery Konwertery Radary, itp. Wykresy przepływu Woda (3 i 6) Woda (9 i 12) Olej (3 i 6) Olej (9 i 12)

7 Gniazda płaskie uszczelnienie Seria NSI Zarządzanie Gwint zewnętrzny nominalna () HEX , , , , Gwint wewnętrzny , Choinka do węża Wtyki płaskie uszczelnienie Seria NSI nominalna () HEX , , ,1 60 Gwint zewnętrzny Informacje dotyczące bezpieczeństwa znajdują się w naszym głównym katalogu

8 Zarządzanie nominalna Parker Seria 6/9/12 NSP Opis techniczny NSP to szybkozłącza sucho odcinające z płaskim czołem. Kompaktowa konstrukcja umożliwia stosowanie w ograniczonej przestrzeni. System szybkozłączy połączenie / rozłączenie jedną ręką. Zalety Brak wycieków podczas połączenia / rozłączenia. Funkcja Push to Connect. Mały spadek ciśnienia. Konstrukcja przeznaczona do zastosowania w układach chłodzenia. Mogą być używane z wodą jak i olejem chłodzącym. oskonała odporność na wibracje i naprężenia mechaniczne. Temperatura pracy -20 C do +200 C (FKM) zależnie od medium. Specjalne uszczelnienia do 250 C są dostępne na zapytanie. Sucho odcinające Maksymalne ciśnienie robocze* 60 bar *maksymalne statyczne ciśnienie robocze z współczynnikiem bezpieczeństwa 4:1 Materiały Gniazdo: Mosiądz / Stal nierdzewna Wtyk: Mosiądz / Stal nierdzewna Uszczelki: FKM Zastosowanie Wtryskarki Szafy z elektroniką asery Konwertery Radary, itp. Wykresy przepływu Woda (6) Woda (9 i 12) Olej (6) Olej (9 i 12)

9 Gniazda płaskie uszczelnienie Seria NSP Zarządzanie Gwint zewnętrzny nominalna () HEX , , , , Gwint wewnętrzny , Choinka do węża Wtyki płaskie uszczelnienie Seria NSP nominalna () HEX , ,1 60 Gwint zewnętrzny Informacje dotyczące bezpieczeństwa znajdują się w naszym głównym katalogu

10 Zarządzanie nominalna Parker Seria 6 RNS Opis techniczny RNS to wytrzymałe szybkozłącza sucho odcinające z płaskim czołem. Mogą być montowane na sztywnych blokach oraz rurach, a dzięki systemowi push-pull zapewniają podłączanie i rozłączanie bez wycieku medium. Podstawowe materiały to mosiądz i stal nierdzewna. Zalety Funkcja push-pull przy podłączaniu / rozłączaniu. Brak wycieków podczas podłączania / rozłączania. System prowadzenia podczas podłączania i kompensacji nie osiowości, gdy obie części szybkozłącza są zamontowane na sztywno. Konstrukcja przeznaczona do zastosowania w układach chłodzenia. Temperatura pracy -30 C do +100 C (NBR) zależnie od medium. Specjalne uszczelnienia są dostępne na zapytanie. Maksymalne ciśnienie robocze* 60 bar *maksymalne statyczne ciśnienie robocze z współczynnikiem bezpieczeństwa 4:1 Materiały Gniazdo: Mosiądz / Stal nierdzewna Wtyk: Mosiądz / Stal nierdzewna Uszczelki: NBR Zastosowanie Sucho odcinające Wszelkie układy chłodzenia (elektronika, wtryskarki, półprzewodniki) Tam, gdzie dostęp w celu podłączenia/rozłączenia jest utrudniony (szafy z elektroniką) Wykresy przepływu Woda Olej

11 Gniazda płaskie uszczelnienie Seria RNS Zarządzanie Gwint zewnętrzny nominalna () HEX , Wtyki płaskie uszczelnienie Seria RNS nominalna () HEX Gwint zewnętrzny Informacje dotyczące bezpieczeństwa znajdują się w naszym głównym katalogu

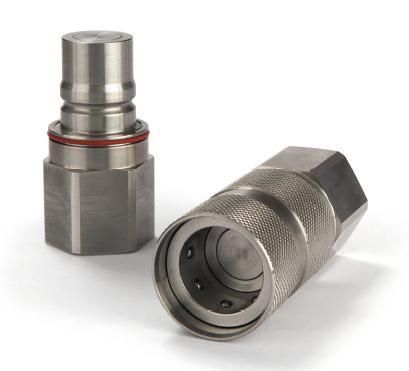

12 Zarządzanie nominalna Parker Seria 19 NSE Opis techniczny NSE to szybkozłącza sucho odcinające z płaskim czołem. Kompaktowa konstrukcja umożliwia stosowanie w ograniczonej przestrzeni. System szybkozłączy wymagający użycia dwóch rąk do połączenia/ rozłączenia. Temperatura pracy -20 C do +200 C (FKM) zależnie od medium. Specjalne uszczelnienia do 250 C są dostępne na zapytanie. Zalety Uwaga uży przepływ z małym spadkiem ciśnienia. Brak Rozmiary 16 i 25 będą dostępne wkrótce wycieków podczas połączenia / rozłączenia. Konstrukcja przeznaczona do zastosowania w układach chłodzenia. Nieduże wymiary w stosunku do wielkości przepływu. Sucho odcinające Maksymalne ciśnienie robocze* 15 bar *maksymalne statyczne ciśnienie robocze z współczynnikiem bezpieczeństwa 4:1 Materiały Gniazdo: Stal nierdzewna Wtyk: Stal nierdzewna Uszczelki: FKM Zastosowanie Wtryskarki Szafy z elektroniką asery Konwertery Radary, itp. Wykresy przepływu Woda Olej

13 Gniazda płaskie uszczelnienie Seria NSE Zarządzanie Gwint zewnętrzny nominalna () HEX , , Gwint wewnętrzny Wtyki płaskie uszczelnienie Seria NSE nominalna () HEX ,3 15 Gwint zewnętrzny ,4 15 Gwint wewnętrzny Informacje dotyczące bezpieczeństwa znajdują się w naszym głównym katalogu

14 Zarządzanie nominalna Szybkozłącza nabojowe Parkera Seria 3/4/6/9/12/19 200KEK Opis techniczny Sucho odcinające szybkozłącza nabojowe bez mechanizmu blokującego wykonane ze stali nierdzewnej. ostępne w sześciu różnych rozmiarach, do montażu modułowego w bloku/płycie we wrażliwym środowisku. Różne rozmiary szybkozłączy mogą być łączone w jedno wielozłącze, w zależności od wymagań aplikacji. Sucho odcinające Maksymalne ciśnienie robocze* 15 bar *maksymalne statyczne ciśnienie robocze z współczynnikiem bezpieczeństwa 4:1 Zalety Brak wycieków i minimalna martwa przestrzeń. Brak możliwości wniknięcia powietrza podczas podłączania. Toleruje odchylenia w ustawieniu osiowym przy instalacji. Temperatura pracy -20 C do +200 C (FKM) zależnie od medium. Specjalne uszczelnienia do 250 C są dostępne na zapytanie. Materiały Gniazdo: AISI 316 Wtyk: AISI 316 Uszczelki: FKM Zastosowanie Układy chłodzenia (komputery, półprzewodniki) Technologie analityczne Wykresy przepływu Woda (3, 4, 6) Parametry techniczne do montażu w bloku i płycie Tolerancje do produkcji na zapytanie Montaż w bloku Przesunięcie przy montażu w bloku Max. 4 Max. 0,5 Woda (9,12 i 19) Otwór w płycie Montaż w płycie Otwór w płycie Przesunięcie przy montażu w płycie Max. 0,2
