1 Cyfrowy system domofonowy Slican HAS-3000.SG Instrukcja instalacji i programowania 1.: Kaseta typu: Slican KL.C12 2.: Kaseta typu: KD.C12L Wydanie 1.00 dla wersji oprogramowania 1.02

2 SLICAN Sp. z o. o. office@slican.pl Data ostatniej modyfikacji:

3 Spis treści Domofon Cyfrowy Slican HAS-3000.SG 1 Wstęp Działanie/użytkowanie systemu Slican HAS-3000.SG Wywołanie lokalu z kasety domofonu wykonanie połączenia do wybranego lokalu Dzwonienie na źle odłożony unifon Wywołanie kasety przez unifon: Szyfrowe otwieranie zamka, za pomocą PINu: Ustawienie poziomu głośności sygnału wywołania unifonu Zawartość opakowania Montaż Warunki prawidłowej instalacji Wskazówki dotyczące montażu kasety Wymiary otworu instalacyjnego pod kasetę (milimetry) Aby zdjąć płytę czołową kasety należy Instalacja sieci Opis wyprowadzeń, zworek i potencjometrów na sterowniku (centrali) systemu Slican HAS-3000.SG Unifony (aparaty domofonowe) Numer unifonu-aparatu domofonowego (id) Programowanie systemu Wejście w tryb programowania Administratora Programowanie opcji z poziomu administratora Opis opcji programowania - administrator: Wykaz komunikatów informujących o błędach: Twardy reset sterownika Programowanie dostępne z poziomu lokatora/użytkownika Procedura aktywacji dostępu do menu użytkownika HAS-3000.SG Opcje programowania dostępne z poziomu użytkownika Standardowa tabela kodów PIN: Podsumowanie...18 Wydanie instrukcji 1.00 dla wersji oprogramowania

4 1 Wstęp Cyfrowy System Domofonowy Slican HAS-3000.SG 1 to nowoczesne, eleganckie i niezawodne rozwiązanie przeznaczone w głównie dla budownictwa mieszkaniowego / wielorodzinnego a także firm i biurowców, jedna kaseta obsługuje jedną klatkę schodową. Obudowa kasety, w której mieści się centrala systemu domofonowego Slican HAS-3000.SG, wykonana jest z wysokiej jakości trwałych i odpornych na uszkodzenia mechaniczne oraz warunki atmosferyczne materiałów. Ze względu na bezpieczeństwo obudowa montowana jest podtynkowo. System dostępny jest w dwóch wersjach wykonania obudowy (zdjęcia na okładce): 1. KL.C12 - z frezowanego aluminium anodowanego obudowa bardzo elegancka, podkreśla jakość wykończenia wejścia dedykowana do domów o podwyższonym standardzie. 2. KD.C12L - z grubej blachy stalowej, nierdzewnej, lakierowanej proszkowo z podświetlaną listą lokatorów. Śruby mocujące Osłona głosnika Lista lokali Wyświetlacz LED C Cancel/Kasuj Anuluj Kluczyk /Zatwierdź/Enter Rysunek 1-1: Ważne elementy Kasety KD.C12L Kaseta systemu posiada czytelny, kontrastowy wyświetlacz LED, zapewnia dostęp do funkcji użytkownika i serwisowo-utrzymaniowych. Na szczególną uwagę zasługuje nowoczesna, piezoelektryczna klawiatura dotykowa, która zapewnia precyzyjny, potwierdzony sygnałem świetlnym i akustycznym wybór poszczególnych klawiszy. Dzięki podświetlanym przyciskom (w modelu KD.C12L) na klawiaturze komfortowo korzysta się z kasety nawet w całkowitych ciemnościach. Brak styków w klawiaturze gwarantuje długie poprawne działanie sprzętu. Podświetlane okno na wizytówki pozwala umieścić spis abonentów lub z innymi informacjami, zaś czytelna instrukcja korzystania z kasety pozwala na łatwe skorzystanie z usług domofonu. System pracuje wykorzystując do komunikacji z unifonami w lokalach, magistralę dwuprzewodową (2-żyłową) co pozwala na prostą adaptację istniejącej już infrastruktury w budynku. Ponadto oszczędza to koszty takiej instalacji. 1 Skrót nazwy systemu: HAS - Home Access System / SG - Single Gate 4

5 Dzięki zastosowaniu nowoczesnych technologii system domofonowy Slican HAS-3000.SG oferuje bogaty zestaw funkcji, oto najważniejsze cechy systemu: Pojemność systemu: do 128 lokali/unifonów. Wywołanie z kasety do unifonu/lokalu. Połączenie do drzwi (kasety domofonowej) inicjowane z lokalu (unifonu). Instalacja do Unifonów dwużyłowa. Sygnalizacja akustyczna również przy źle odłożonej słuchawce unifonu, Możliwość podłączenia dodatkowego, zewnętrznego klawisza wywołania (kierującego połączenie np. do dozorcy, recepcji). Funkcja zamka szyfrowego/otwieranie drzwi za pomocą Kodu/PINu. 2 niezależne wyjścia sterujące (drzwi i sterowanie bramy) niezależnie otwierane obydwu wyjść zarówno z unifonu jak i z kasety. Indywidualnie wybierane 2 poziomy głośności sygnału wywołania unifonu. Pełna diagnostyka błędów w instalacji (źle podłączone unifony, źle zaprogramowane, itp.). Sygnalizacja sygnałem unifonu kodowego otwarcia drzwi/ na PIN (z możliwością wyłączenia). Menu lokatora zabezpieczone specjalną procedurą dostępu. Ustawianie PINów automatyczne/ręczne Zasilanie bezpiecznym napięciem 13V ~ 8W. 2 Działanie/użytkowanie systemu Slican HAS-3000.SG 2.1 Wywołanie lokalu (unifonu) z kasety domofonu wykonanie połączenia do wybranego lokalu. Najczęściej wykorzystywana usługa domofonu to właśnie połączenie inicjowane od drzwi/kasety domofonu do lokalu, oto sposoby postępowania: Wybrać, dotykowo na klawiaturze kasety domofonu, numer lokalu z którym chcemy nawiązać połączenie, następnie poczekać na zgłoszenie abonenta. Jeżeli lokator otworzy drzwi na wyświetlaczu pojawi się napis OPEn Czas czas dzwonienia unifonu to ok 15 s.(4 sygnały). Po zakończeniu sygnalizacji akustycznej unifonu, abonent może jeszcze otworzyć drzwi przez ok 30 sek. Na kasecie koniec wywołania sygnalizowany jest przez serię 10 krótkich sygnałów. Uwaga: przerwy pomiędzy poszczególnymi cyframi, podczas wybierania numeru lokalu, nie mogą być dłuższe niż 3 sek. W przeciwnym wypadku system potraktuje taką, dłuższą przerwę jako zakończenie wybierania numeru lokalu. W każdej chwili możliwa jest rezygnacja z wyboru lokalu, lub rezygnacja dalszego wywoływania - poprzez dotknięcie klawisza C. Abonent może otworzyć drzwi na dwa sposoby: 1. podczas wywoływania bez podnoszenia słuchawki, poprzez naciśnięcie przycisku otwarcia, w przewie pomiędzy sygnałami wywołania lub w czasie następującym bezpośrednio (do 30 sek.) zakończeniu dzwonienia. 2. po podniesieniu słuchawki i przeprowadzeniu rozmowy, poprzez naciśnięcie przycisku unifonu. Wydanie instrukcji 1.00 dla wersji oprogramowania

6 2.2 Dzwonienie na źle odłożony unifon. Przy wykryciu źle odłożonego unifonu, procedura dzwonienia przebiega podobnie jak w przypadku poprawnie odłożonego unifonu przy czym: a) sygnał dzwonka jest zmieniony b) odebrać tak dzwoniący unifon można tylko podczas przerw w dzwonieniu oraz w czasie oczekiwania następującym po nim. c) odebranie połączenia do unifonu polega na chwilowym naciśnięciu jego widełek. 2.3 Wywołanie kasety domofonowej (przy wejściu) przez unifon (lokal): 1. podnieść słuchawkę, 2. nacisnąć przycisk otwarcia drzwi, 3. po usłyszeniu w słuchawce krótkiego sygnału beep - ponownie nacisnąć przycisk, 4. połączenie nawiązane. W trakcie rozmowy można, jeśli jest potrzeba: 1. otworzyć drzwi (klawisz z kluczykiem) 2. bramę (klawisz z głośniczkiem). Rozmowa zostaje rozłączona po odłożeniu słuchawki na widełki lub po naciśnięciu C na klawiaturze. Uwaga: Maksymalny czas rozmowy inicjowanej z unifonu/lokalu ograniczony jest do 30 sekund. 2.4 Otwieranie bramy z unifonu/lokalu możliwe jest otwarcie bramy za pomocą unifonu: funkcja obsługiwana jest wyłącznie przez model Slican UH.P2L-HAS255, funkcja realizowana jest za pomocą drugiego klawisza otwarcia unifonu. 2.5 Szyfrowe otwieranie zamka, za pomocą PINu: 1. Wybrać numer lokalu na wyświetlaczu LED widoczne będą wybierane cyfry. 2. Zatwierdzić : przyciskiem kluczyk - dla otwarcia furtki/wejścia lub 2-krotnie naciskając kluczyk - dla otwarcia bramy. 3. Wybrać numer kodu PIN na wyświetlaczu pojawią się symbole zamiast cyfr aby uniemożliwić ewentualne podejrzenie klucza. Następnie na wyświetlaczu pojawi się napis OPEn - sygnalizując otwarcie rygla. 2.6 Ustawienie poziomu głośności sygnału wywołania unifonu. Do wyboru są 2 ustawienia: standardowe lub bardzo ciche. Aby zmienić poziom głośności sygnału wywołania unifonu, należy wykonać poniższe kroki: 1. Nawiązać połączenie Unifon Kaseta jak w punkcie 2.3, 2. Odłożyć słuchawkę i poczekać na sygnał dźwiękowy, 3. Natychmiast po sygnale jednokrotnie nacisnąć przycisk otwarcia (naciśnięcie będzie sygnalizowane wysokim tonem). 4. Unifon zadzwoni domyślnym dźwiękiem, odtwarzanie dzwonka zakończy średnim tonem sygnału potwierdzenia, 5. Teraz można zdecydować czy akceptujemy poziom czy przełączamy na drugi: 6

7 Jeśli chcemy przełączyć poziom dzwonka naciskamy przycisk otwarcia, unifon zadzwoni z następnym poziomem głośności i zakończy, (podobnie jak w punkcie 4) średnim tonem zakończenia odtwarzania Jeśli akceptujemy poziom głośności nie podejmujemy żadnej akcji po chwili usłyszymy podwójny sygnał zatwierdzenia i zakończy się połączenie z kasetą. Odsłuchiwanie/przełączanie podczas jednej takiej sesji jest możliwe wielokrotnie. Uwaga: Jeżeli podczas ustawiania dzwonka nastąpi skorzystanie z kasety bieżąca sesja zostanie rozłączona. 3 Zawartość opakowania Opakowanie z cyfrowego systemu domofonowego HAS-3000.SG zawiera: Kasetę KL.C12 lub KD.C12L Transformator zasilania prądem zmiennym TRS230/12 0,8A Zestaw montażowy (śruby, nity) 4 Montaż 4.1 Warunki prawidłowej instalacji Zasilanie z sieci prądu zmiennego 230V, 50Hz, Kasetę domofonu zamontować w miejscu w przygotowanym do tego celu. (rys) Zalecamy aby kaseta unifonu nie była narażona na bezpośrednie działanie promieni słonecznych. Zasilacz kasety umieścić w miejscu, w którym będzie zabezpieczony przed działaniem wilgoci. Dla bezpieczeństwa instalacja powinna być niedostępna dla osób postronnych. Unifony (aparaty domofonowe) przeznaczone są do pracy w położeniu pionowym. Unifony (aparaty domofonowe) powinny być zabezpieczone przed działaniem wilgoci, pary wodnej i wysokich temperatur. 4.2 Wskazówki dotyczące montażu kasety Kasetę bramową montujemy pod tynk Wymiary otworu instalacyjnego pod kasetę (milimetry) KL.C12: 1. Część do wmurowania: wysokość 240; szerokość: 110; głębokość Wymiary na zewnętrzne na tynku (ramka): wysokość: 254; szerokość 117. KD.C12L: 1. Część do wmurowania: wysokość 176,2; szerokość: 212,20; głębokość Wymiary na zewnętrzne na tynku (ramka): wysokość:201; szerokość 237. Szablony montażowe kaset znajdują się w środkowej części instrukcji Aby zdjąć płytę czołową kasety należy KL.C12: Kluczem imbusowym odkręcić śruby znajdujące się w dolnej części płyty czołowej, zdjąć osłony ozdobne, odkręcić śruby płyty czołowej, zdjąć płytę. Wydanie instrukcji 1.00 dla wersji oprogramowania

8 Osłony ozdobne mocowania płyty czołowej Sposób demontażu płyty czołowej Kasety KL.C12 KD.C12L: Odkręcić dwie śruby na płycie czołowej kasety, lub jeżeli są, usunąć nity, następnie: 1. uchylić płytę czołową do ok.30 - wysunąć z zawiasu - można wtedy wyjąć płytę czołową, lub 2. uchylić płytę czołową do ok w tej pozycji płyta czołowa będzie zablokowana, pozycja pomocna podczas podłączania zacisków bądź regulacji ustawień. 1 2 Zaciski kasety Uchył umożliwiający zdjęcie Uchył zablokowany umożliwiający komfortowe płyty czołowej warunki podłączania zacisków kasety Transformator montujemy w pobliżu zasilania 230 V, zabezpieczamy przed wpływami warunków atmosferycznych. 8

9 4.3 Instalacja sieci Magistrala domofonowa (doprowadzenie sygnału do lokali/unifonów) składa się z dwóch żył, polaryzacja ma kluczowe znaczenie dla poprawnej pracy systemu. Ponieważ cała sieć unifonów zasilana jest ze wspólnych żył, powinny one być dobrej jakości i spełniać poniższe kryteria: rezystancja pętli magistrali do 10Ω, co odpowiada ok. 100m przewodów 0,5mm. Aby zwiększyć zasięg magistrali systemu domofonowego wystarczy: zrównoleglić przewody w kablu wieloparowym, wykonać instalację przewodami o większym przekroju. Kaseta systemu HAS-3000.SG: KL.C12 lub KD.C12L Automatyka bramy Magistrala systemu domofonego HAS-3000.SG Wydanie instrukcji 1.00 dla wersji oprogramowania

10 4.4 Opis wyprowadzeń, zworek i potencjometrów na sterowniku (centrali) systemu Slican HAS-3000.SG Zacisk Opis Uwagi Gl + - Zaciski: Głośnika Kasety Fabryczne lutowany EZ Elektrozaczep Czas zwłoki 5sek. AC/EZ Wspólny zacisk: Zasilanie AC, Elektrozaczep 13V~ ±3V AC PK Zasilanie AC Dodatkowe wyjście: sterowanie automatyki bramowej. max. 500mA/25V (otwarty kolektor), GB Przycisk portiera zwierany do masy unifon nr: V Wyjście 12V, (np: przekaźnik do PK) GND Masa, (np: do sterowania razem z GB) L+ Biegun dodatni magistrali domofonowej. L- Biegun ujemny magistrali domofonowej. MIC Zaciski mikrofonu kasety Fabryczne lutowany Zworki PROG H-RES Trymery Balans Glosnik Mikrofon Opis Wejście w tryb programowania bez hasła. Twardy reset kasety powrót do ustawień fabrycznych Opis Zrównoważenie dopasowania linii. Wykorzystywany jeśli podczas uruchomienia występuje pogorszenie się akustyki, sprzężenia itp, można poprawić tą sytuację potencjometrem. Ustawienie domyślne to położenie środkowe. Jeśli magistrala jest dłuższa, należy skęcić potencjometr w prawym kierunku. Regulacja poziomu głośności głośnika w kasecie Regulacja czułości mikrofonu w kasecie 4.5 Unifony (aparaty domofonowe) Z systemami z rodziny Slican HAS-3000 mogą współpracować unifony cyfrowe innych producentów 2 z dekoderami adresowanymi za pomocą zworek. Jednakże rekomendujemy unifony cyfrowe Slican. Firmowe modele cyfrowych unifonów Slican dostępne są w następujących wariantach: UH.P2L-HAS255 z lampką LED sygnalizacyjną. UF-CB255 ( w kolorach: biały-szary lub brąz-beż). UH-CB255( w kolorach: biały lub szary). 2 testowano z unifonami: Proel, Urmet, działają poprawnie jednak nie zapewniają pełnej funkcjonalności dla systemu Slican HAS-3000, dlatego rekomendujemy unifony cyfrowe Slican UH.P2L-HAS

11 Unifon model: UF szary-biały Unifon model: UF brąz-beż Aby podłączyć elektronikę unifonu do magistrali domofonowej należy należy zwrócić uwagę na polaryzację przewodów L-/L+. W przypadku podłączenia niewłaściwego podłączenia przewodów magistrali: L- i L+ do zacisków elektroniki unifonu nie będzie on działał poprawnie Numer unifonu-aparatu domofonowego (id) Za pomocą zworek na płytce elektroniki należy ustawić numer fizyczny (id) unifonu. Numery fizyczne unifonów mogą się zawierać w zakresie 1 do 128, ustawiane są za pomocą zworek, pod każdą parą pinów znajduje się liczba. Suma zwartych par pinów stanowi numer (id) unifonu. Poniższy przykład ilustruje zaprogramowanie numeru domofonu id=11 id (numer domofonu) Styk 1 Styk 2 Unifon model: UH - dostępny jako szary lub biały Zworki Wydanie instrukcji 1.00 dla wersji oprogramowania

12 5 Programowanie systemu 5.1 Wejście w tryb programowania Administratora Klawisz Wyświetlacz LED Beeper KOD --- Aby wejść do menu należy wprowadzić standardowy KOD producenta: Po wprowadzeniu błędnego kodu bądź jego nie wprowadzeniu po 5s nastąpi wyjście z trybu programowania. Uwaga: Możliwe jest również wejście w tryb programowania Administratora bez kodu, poprzez zwarcie zwory PROG na płycie głównej kasety (patrz zworki str. 10). 5.2 Programowanie opcji z poziomu administratora Uwaga: Tryb programowania sygnalizowany jest na wyświetlaczu literą C i błyskającym znakiem -. Aby natychmiast wyjść z trybu programowania należy wybrać klawisz C. Dalsze programowanie opiera się na wyborze poszczególnych opcji programu systemu (C 1 C 2 do C 0 ) i ich ustawień. Szczegóły opcji zamieszczone są w tabelach poniżej. Aby zatwierdzić konkretną wartość opcji należy nacisnąć Kluczyk - co spowoduje zapamiętanie wartości, potwierdzone sygnałem akustycznym i przejście o jeden poziom wyżej (C -). Przykład: W celu zmiany tabeli kodów PIN dla systemu należy wykonać następujące kroki: 1. W trybie programowania nacisnąć 3 - wejście w opcję (tabele z opcjami: patrz poniżej) zmiany tabel kodów PIN. 2. Na wyświetlaczu na chwilę pojawi się C3 i nastąpi długi sygnał dźwiękowy. 3. Na wyświetlaczu zacznie błyskać aktualna wartość opcji, w tym przykładzie numer aktualnej tabeli kodów PIN. 4. Wybrać nowy numer tabeli i zatwierdzić wybór Kluczykiem 5. Długi sygnał dźwiękowy potwierdzi wybór wartości, a domofon przejdzie w tryb programowania i będzie oczekiwał na wprowadzenie jakiejś cyfry, w przypadku braku wyboru po 1 min. system przejdzie w tryb normalnej pracy (oczekiwania). W każdej chwili wybór klawisza C spowoduje wyjście z programowania danej opcji. Numery unifonów to tzw adresy (id unifonów) ustawiane za pomocą zworek (patrz: punkt 4.5.1) w unifonie, możliwe wartości 1 do 128. Programując domofon można przypisać do danego numeru Id Unifonu dowolny numer lokalu lub pokoju. 12

13 Poniższa tabela przedstawia dostępne opcje z poziomu Administratora (C -). Opcja Opis Dostępne wartości opcji: C 1 C 2 Wybór przyporządkowania lokali: tradycyjne hotelowe Przesunięcie numerów lokali (tylko dla przyporządkowania tradycyjnego) 0 - tradycyjne 1 hotelowe przesunięcie numerów o C 3 Wybór tablicy kodów (PINów dla lokali) Nr tablicy kodów: 1234 (załącznik) C 4 C 5 C 6 Administracyjne ustawienie indywidualnego klucza (PIN) dla danego lokalu Włączenie wyświetlania funkcji serwisowych (pomiarowych) Reset ustawień domofonu do wartości fabrycznych a) Nr lokalu b) 4- cyfrowy kod XXXX 0 - wyłączona 1 włączona Wyświetlacz: YES, Kluczyk zatwierdzenie wyboru. C 7 Zmiana kodu PIN dla trybu serwisowego Nowy czterocyfrowy kod C 8 C 9 C 0 Nowe przyporządkowanie numerów Unifon-Lokal (tylko dla przyporządkowania hotelowego) Kasowanie jednego przyporządkowania (tylko dla przyporządkowania hotelowego) Kasowanie wszystkich przyporządkowań (tylko dla przyporządkowania hotelowego) Opis opcji programowania - administrator: Opcja C 1 C 2 Opis a) Numer unifonu b) Nowy numer abonenta do 4 cyfr Numer unifonu Funkcja ta umożliwia ustawienie sposobu przyporządkowania numerów lokali/pokoi tradycyjne lub hotelowe. Przyporządkowanie hotelowe, pozwala zaprogramować ręcznie, dowolne numery wybierane z klawiatury i podporządkować im określone numery unifonów (pokoi). Przyporządkowanie tradycyjne, stosowane głównie w lokalach mieszkalnych, zapewnia ciągłość numeracji wybieranej na klawiaturze z numeracją lokali możliwe jest przesunięcie numeracji wybieranej z klawiatury w stosunku do numeracji fizycznej (ustawionej na zworkach) (id) unifonów. Ustawienie domyślne (fabryczne) przyporządkowanie tradycyjne. Opcja dostępna tylko dla przyporządkowania tradycyjnego (mieszkaniowego), umożliwia ustawienie przesunięcia numerów unifonów (ustawianych na zworkach unifonu) w taki sposób aby były one zgodne z numeracją lokali. Przykład: Dana klatka schodowa ma numerację lokali zaczynającą się od lokalu nr 110 a kończy na 160, wtedy w lokalu 110 aparat programujemy na numer id=1, w lokalu 111 na numer id=2 itd., natomiast w centrali ustawiamy przesunięcie równe 109 (bo pierwszy lokal będzie miał właśnie numer 110). Ustawienie domyślne (fabryczne) przesunięcie = 0. 1 Wydanie instrukcji 1.00 dla wersji oprogramowania

14 Opcja C 3 C 4 C 5 C 6 C 7 C 8 Opis Aby nie programować indywidualnie PINu/Klucza dla każdego lokalu z osobna można wybrać gotowe zestawy kluczy, następnie rozdać poszczególne piny lokatorom/użytkownikom. Tabele kluczy dostępne w załączniku do instrukcji. Opcja umożliwia ustawienie indywidualnego PINu/Klucza dla danego unifonu/lokalu. Po włączeniu wyświetlania można wyjść klawiszem C na poziom programowania (C i błyskający znak - ), ponowne naciśnięcie klawisza C spowoduje przejście do trybu spoczynku (oczekiwania) z włączonym wyświetlaniem, na wyświetlaczu pojawią się następujące znaki: c 0 Jeżeli mamy włączone wyświetlanie funkcji serwisowych (pomiarowych) system oferuje monitorowanie następujących wartości: Pomiar prądu magistrali: wyświetla na wyświetlaczu LED wartości w ma: 1. Poprawnie podłączona linia pobiera 0mA prądu w stanie spoczynku na wyświetlaczu [c 0] 2. Jeżeli występują nieprawidłowości na linii pokaże ona odmienny od 0 stan. 3. W czasie trwania dzwonka i przerwy pomiędzy dzwonkami pomiar prądu zostaje zatrzymany 4. Po dzwonku w czasie oczekiwania poprawnie podłączony unifon powinien pobierać 4-10mA. 5. Podczas rozmowy prąd powinien zawierać się w przedziale mA. 6. Jeżeli podniesiemy słuchawkę bez wybierania unifonu, prąd linii w stanie spoczynku również powinien wynosić 0mA. Jeżeli wykazuje wartość >0 (po podniesieniu) oznacza to odwrotne podłączenie unifonu. 7. Po około 5-ciu minutach system automatycznie wyjdzie z trybu serwisowego. Informacje o domofonie (wyświetlane przez ok 2 sek): Informacja o stanie unifonu: Zamiast OFF po wybraniu numeru wyświetlać mogą się: [-Ab1] - unifonu o takim numerze nie ma w bazie danych (nieprawidłowy numer, przesunięcie, numer hotelowy) [-Ab2] - unifonu znaleziono w bazie danych lecz nie jest podłączony do linii lub jest podłączony nieprawidłowo. [Er 3] - dwa (lub więcej) unifonów ma ustawioną tą samą wartość dekoderów: - jeden z dekoderów ma ustawioną niedozwoloną wartość 0 (bez zworek) - nieprawidłowe połączenie unifonów odwrotnie linie LU+, LU- - inne nieprawidłowości na linii (np. izolacja o zbyt małej rezystancji) Połączenia unifonu > kaseta Zamiast numeru hotelowego (lub z przesunięciem) świeci się numer fizyczny unifonu (ustawiony na zworkach). Reset centrali aby wykonać należy zachętę YES na wyświetlaczu LED zatwierdzić Kluczykiem - bądź wycofać się klawiszem C Zmiana Kodu PIN umożliwiającego wejście do menu trybu serwisowego serwisowego. Ustawienie domyślne (fabryczne) 1234 Nowe indywidualne przyporządkowanie numerów Unifon-Lokal. 14

15 Opcja C 9 C 0 Opis Dostępne tylko dla przyporządkowania hotelowego. Ustawienie domyślne (fabryczne) numery wybierane z klawiatury zgodne z numerami unifonów. Funkcja ta umożliwia wykasowanie z pamięci indywidualnego przyporządkowania numer lokalu-numer unifonu dostępne wyłącznie w pracy hotelowej. Funkcja ta umożliwia wykasowanie z pamięci wszystkich przyporządkowań numerów lokalów i unifonów - dostępne wyłącznie w pracy hotelowej Wykaz komunikatów informujących o błędach: Komunikat Er 1 Er 2 Znaczenie Oznacza zwarcie magistrali unifonów (linii LU), pomiar prądu zwarcia następuje co 15 sekund. Po naprawie linii należy odczekać 15sek. aby system przełączył się w tryb normalnej pracy. Podczas Er 1 można otwierać drzwi używając PINu/Klucza Błąd pamięci/wymagana wymiana elektroniki. Er 41 Er 21 Brak zezwolenia na wejście do menu lokatora. Aby wejść do menu lokatora należy powtórzyć procedurę aktywacji dostępu. W menu: nieprawidłowa wartość wprowadzonych parametrów 5.3 Twardy reset sterownika W przypadku gdy zaistnieje potrzeba przywrócenia wszystkich ustawień systemu, w tym: PINów/Kluczy, przesunięć itp. do standardowych, fabrycznych opcji należy wykonać twardy reset systemu. Kroki aby wykonać twardy reset: Otworzyć kasetę, Zewrzeć zworę oznaczoną H-RES na wyświetlaczu powinien pojawić się napis hres. Po chwili system jest gotowy do pracy, koniec restartu sygnalizowany jest sygnałem dźwiękowym. Wydanie instrukcji 1.00 dla wersji oprogramowania

16 5.4 Programowanie dostępne z poziomu lokatora/użytkownika. Użytkownik posiada uprawnienia do następujących ustawień związanych z jego unifonem: 1. Przełączanie poziomu głośności dzwonka unifonu (standard lub bardzo cichy). 2. Zmiana kodu PINu/Klucza dla lokalu użytkownika. 3. Możliwość: włączenia lub wyłączenia sygnału powiadomienia o kodowym otwarciu drzwi Procedura aktywacji dostępu do menu użytkownika HAS-3000.SG Składa się z dwóch czynności: 1. Powiadomienie z unifonu do kasety o zamiarze modyfikacji ustawień użytkownika / Aktywacja dostępu do menu użytkownika (od momentu wykonania poniższej procedury użytkownik ma 5 min. na wykonanie zmian przy kasecie. Oto kroki: a) Nawiązanie połączenia Unifon Kaseta (Tak jak w punkcie 2.3) b) Odłożyć słuchawkę i poczekać na sygnał dźwiękowy, c) Po sygnale trzykrotnie nacisnąć przycisk otwarcia (każde naciśnięcie będzie sygnalizowane wysokim tonem w odstępach ok.1 sek każde). d) Unifon potwierdzi aktywacje dostępu do abonenckiego menu kasety trzykrotnym sygnałem. 2. Programowanie z poziomu Kasety Wejście w menu użytkownika, kolejno należy wybrać następujące sekwencje: a) Numer lokalu (zgodny z numerem lokalu który dokonał czynności punkcie 1 procedury powyżej) b) Klawisz Kluczyk c) Kod PIN Abonenta/unifonu d) Kluczyk Uwaga: należy zwrócić szczególną uwagę aby Kluczyk nacisnąć go bezpośrednio po ostatniej cyfrze PINu w przeciwnym wypadku, domofon otworzy wejście a na wyświetlaczu pojawi się napis OPEn. e) Jeśli nastąpi otwarcie elektrozaczepu to w takiej sytuacji należy powtórzyć Kroki z punktu 2 (Czynności programowanie z poziomu Kasety) W przypadku sukcesu wyświetlacz LED pokaże: C i błyskający znak -, co oznacza, że użytkownik jest w trybie menu użytkownika. Dalej postępuje się podobnie jak w menu serwisowym. 16

17 5.4.2 Opcje programowania dostępne z poziomu użytkownika. Opcja Opis Dostępne wartości opcji: C 1 C 2 C 3 Zmiana PINu/Klucza lokatora Przełączanie poziomu głośności dzwonka unifonu Potwierdzenie akustyczne kodowego otwarcia drzwi po wejściu wyświetla się migający aktualny numer PIN, aby wprowadzić nowy numer należy go wprowadzić i potwierdzić PIN/Klucz aby zrezygnować C (Cancel) (Opcja dostępna również z poziomu unifonu) 1 standard 0 bardzo cichy 1 włączone 0 wyłączone 6 Standardowa tabela kodów PIN: 1234 Standardowy nr. Tablicy kodów 1234 Tabela kodów nr: 1234 Nr PIN Nr PIN Nr PIN Nr PIN Nr PIN Nr PIN Nr PIN Nr PIN gdzie Nr - to numer id unifonu PIN to przypisany mu 4-cyfrowy klucz otwierający zamek Wydanie instrukcji 1.00 dla wersji oprogramowania

18 7 Podsumowanie Jeszcze raz dziękujemy Państwu za zakup naszych produktów, firma Slican dołoży wszelkich starań aby produkt spełniał Państwa oczekiwania. Prosimy o podzielenie się z nami swoimi oczekiwaniami lub pomysłami. Jeśli niniejsza instrukcja nie spełnia Państwa oczekiwań, prosimy o informacje jakie punkty należy dodać lub które wątki rozwinąć. Oczekujemy opinii i propozycji pod adresem: domofony@slican.pl Życzymy, miłego i bezproblemowego użytkowania. Zakład Produkcji Domofonów Slican ul. Wrzesińska Bydgoszcz tel./fax: domofony@slican.pl 18

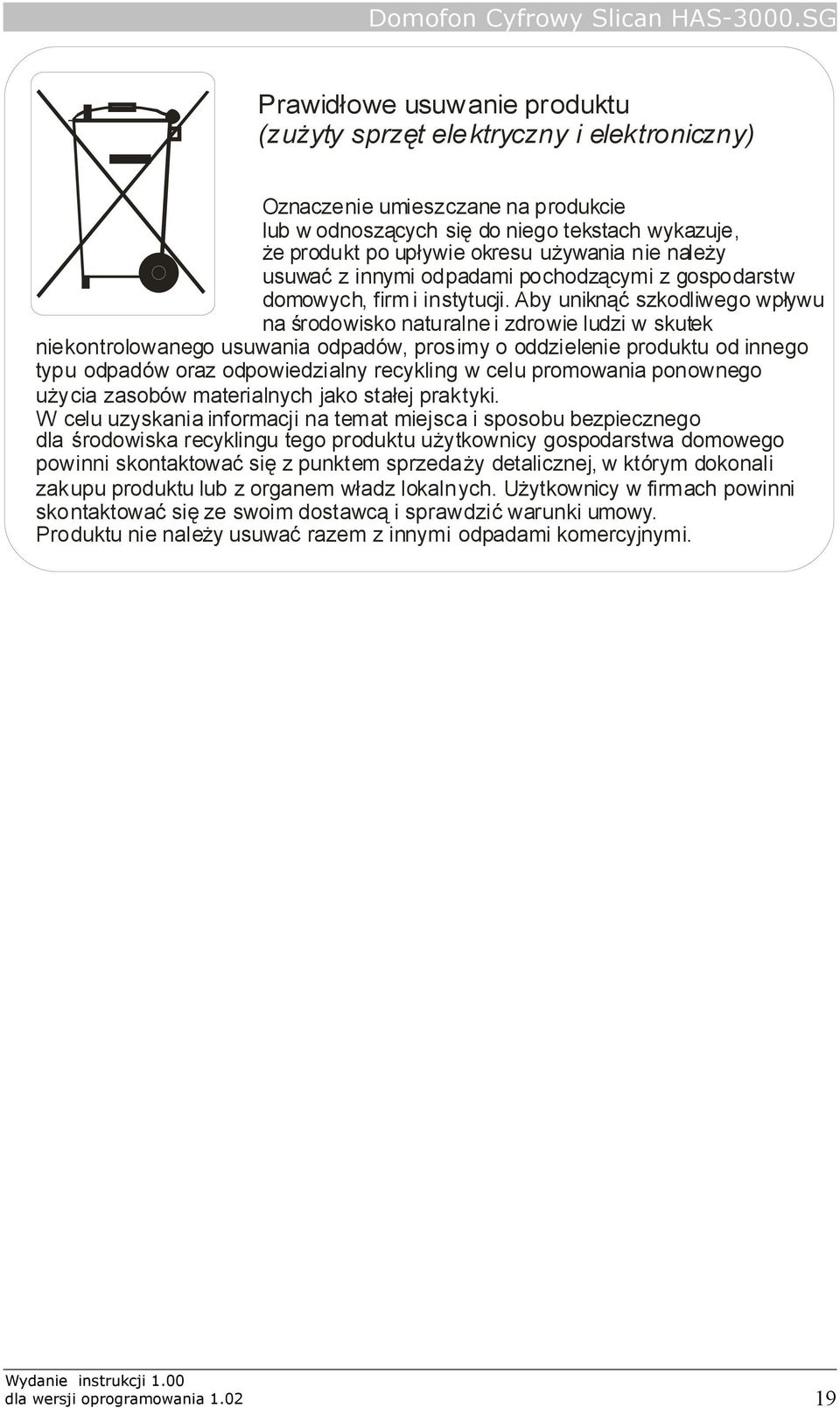

19 Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) Oznaczenie umieszczane na produkcie lub w odnoszących się do niego tekstach wykazuje, że produkt po upływie okresu używania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych, firm i instytucji. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi w skutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy gospodarstwa domowego powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi. Wydanie instrukcji 1.00 dla wersji oprogramowania
