KAMERA DBM-21VD, VCM-21VF INSTRUKCJA OBSŁUGI

Transkrypt

1 KAMERA DBM-21VD, VCM-21VF INSTRUKCJA OBSŁUGI

2 Strona 2 Kamera DBM-21VD, VCM-21VF Ważne informacje dotyczące bezpieczeństwa obsługi i funkcjonowania: Istnieje niebezpieczeństwo porażenia prądem w przypadku otwierania kamery przez niewykwalifikowaną osobę. Gniazdo zasilające powinno mieć uziemienie. Nie włączaj od razu urządzenia wniesionego z zimnych pomieszczeń. Nie należy stosować kamery poza zakresem temperatur i wilgotności wskazanych w opisie technicznym. Nie należy narażać kamery na bezpośrednie działanie światła słonecznego ani innego źródła ciepła. Nie należy narażać kamery na gwałtowne ruchy lub drgania. Nie należy zasłaniać otworów przeznaczonych do przepływu powietrza. Przed podłączeniem kabla zasilającego, proszę dobrać właściwe napięcie zgodne z lokalnym. Można stosować napięcie w zakresie od 115 VAC do 230 VAC. Nie używaj uszkodzonych gniazd lub uszkodzonych kabli zasilających Należy zawsze używać kamery w miejscu dobrze wentylowanym, aby uniknąć jej przegrzania.

3 Kamera DBM-21VD, VCM-21VF Strona 3 Spis treści 1 Właściwości Wyposażenie kamery Instalacja Elementy regulacyjne Przewody połączeniowe kamery Protokół komunikacyjny Ustawienia kamery Menu główne Dane techniczne Pozbywanie się starych urządzeń elektrycznych... 30

4 Strona 4 Kamera DBM-21VD, VCM-21VF 1 Właściwości Przetwornik: 1/3" SONY Super HAD CCD Czułość: 0,1 lx (kolor),0,01 lx (B/W) bardzo wysoka rozdzielczość 600TVL kompensacja światła z tyłu SBLC (Super Back Light Compensation) cyfrowa redukcja szumów DNR (Digital Noise Reduction) strefy prywatności strefy detekcji ruchu funkcja mirror (poziomy) usuwanie migotania Flickerless mechaniczny filtr IR (tylko VCF-21VF) sterowanie kamerą przez port RS-485 (opcja)

5 Kamera DBM-21VD, VCM-21VF Strona 5 2 Wyposażenie kamery Kamera kopułkowa wewnętrzna Kamera kopułkowa wandaloodporna (montaż podwieszany) (np. DBM-21VD)

6 Strona 6 Kamera DBM-21VD, VCM-21VF Kamera kopułkowa wandaloodporna (montaż uniwersalny) (np. VCM-21VF)

7 Kamera DBM-21VD, VCM-21VF Strona 7 3 Instalacja 1. Przyklej planszę montażową na ścianie lub suficie w miejscu montażu kamery 2. Wywierć cztery otwory montażowe w miejscach zaznaczonych na planszy, 3. Przeciągnij przewody zasilające i video do miejsca montażu i podłącz z wyprowadzeniami kamery 4. Przykręć kamerę do ściany lub sufitu za pomocą śrub montażowych (w przypadku obudowy do montażu uniwersalnego konieczne jest przykręcenie uchwytu do montażu natynkowego) 5. Ustaw ręcznie odpowiednie pole widzenia i ostrość 6. Zamontuj obudowę do kamery

8 Strona 8 Kamera DBM-21VD, VCM-21VF Sposób zdejmowania obudowy kamery wewnętrznej:

9 Kamera DBM-21VD, VCM-21VF Strona 9 4 Elementy regulacyjne Kamera z obiektywem o stałej ogniskowej 1. regulacja pochylenia w pionie (tilt) 2. regulacja w poziomie (pan) 3. obrót modułu kamery wokół osi

10 Strona 10 Kamera DBM-21VD, VCM-21VF Kamera z obiektywem o zmiennej ogniskowej 1. regulacja pochylenia w pionie (tilt) 2. regulacja w poziomie (pan) 3. obrót modu kamery wokół osi 4. regulacja ostrości 5. regulacja ogniskowej 5 Przewody połączeniowe kamery Podłączenie wyjścia wideo, zasilania oraz sterowanie RS-485

11 Kamera DBM-21VD, VCM-21VF Strona 11 zasilanie 24VAC/12VDC polaryzacja napięcia zasilanie nie ma znaczenia dopuszczalne jest napięcie 24VAC albo 12VDC zastosuj zasilanie o mocy co najmniej 3,6W (24VAC) albo prądzie 0,3A (12VDC) wyjście wideo, wtyk koloru żółtego złącze zasilania, kolor zielony 24V AC (20 28V) 3,6W albo 12V DC (11 15V) 0,3A zasilanie 12VDC polaryzacja napięcia zasilanie zgodnie z opisem na rysunku dopuszczalne jest napięcie 12VDC zastosuj zasilanie o prądzie 0,18A (12VDC) wyjście wideo, wtyk koloru żółtego złącze zasilania, kolor czerwony 12V DC (10 15V) 0,18A

12 Strona 12 Kamera DBM-21VD, VCM-21VF zasilanie 24V AC, wbudowany transmiter UTP polaryzacja napięcia zasilanie nie ma znaczenia do przesyłania zasilania należy używać 2 par, maksymalna odległość wynosi 100m dopuszczalne jest napięcie 12VDC, wtedy nie zaleca się zasilania przez skrętkę UTP zastosuj zasilanie o prądzie 0,18A (12VDC) wyjście wideo, wtyk koloru żółtego skrętkę UPT podłączamy bezpośrednio do wyjścia wideo kamery (transmiter jest zintegrowany z kamerą) do podłączenia skrętki UTP niezbędny jest transmiter przy podłączaniu sygnału wideo należy sprawdzić poprawność polaryzacji należy używać kabla kategorii 5 UTP 24AWG nie jest możliwe równoczesne użycie wyjścia koncentrycznego i UTP

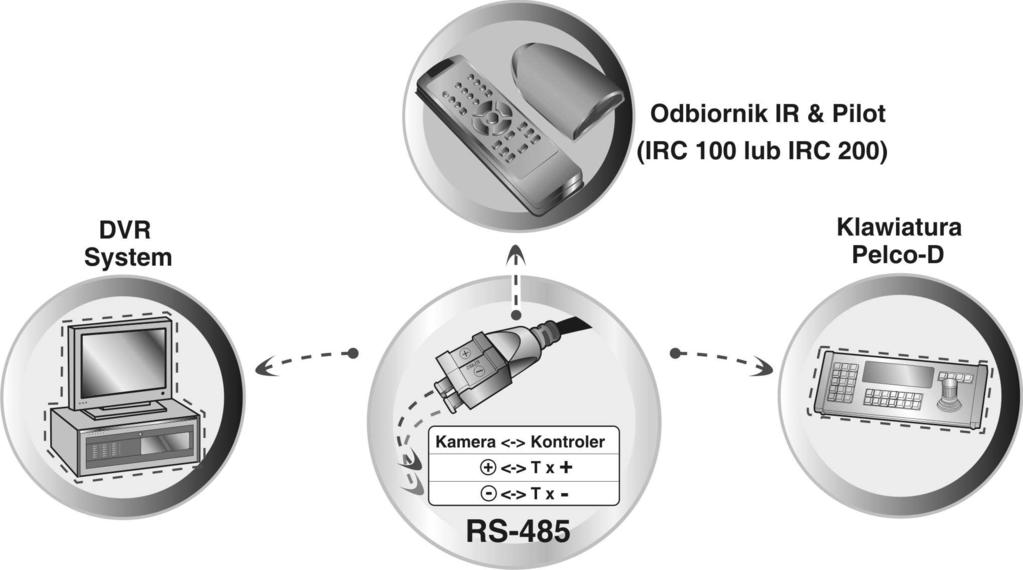

13 Kamera DBM-21VD, VCM-21VF Strona 13 Zdalne sterowanie kamery (opcja) odbiornik oraz pilot zdalnego sterowania (IRC 100 lub IRC 200) DVR RS-485 klawiatura z protokołem Pelco-D

14 Strona 14 6 Protokół komunikacyjny Format Pelco D Funkcja Kamera DBM-21VD, VCM-21VF 1 bajt 2 bajt 3 bajt 4 bajt 5 bajt 6 bajt 7 bajt W górę 0xFF ID 0x00 0x20 0x00 0x00 CS W dół 0xFF ID 0x00 0x40 0x00 0x00 CS W lewo 0xFF ID 0x01 0x00 0x00 0x00 CS W prawo 0xFF ID 0x00 0x80 0x00 0x00 CS OSD menu on/off (Bido Pelco System) 0xFF ID 0x00 0x03 0x00 0x62 CS OSD menu on/off (CNB DVR) 0xFF ID 0x40 0x00 0x00 0x00 CS ID = 01hex Ffhex, identyfikator kamery, jeżeli identyfikator kamery w odebranym pakiecie jest różny od przypisanego kamerze, kamera ignoruje ten pakiet.

15 Kamera DBM-21VD, VCM-21VF Strona 15 7 Ustawienia kamery LENS (Obiektyw) WHITE BAL (Balans bieli) AGC ESC DC ATW MANUAL PUSH Brightness 0 20 FLK ON/OFF DC LEVEL 0 20 FLK SHUTTER ON/OFF 1/60 (1/50), 1/120 (1/100), 1/250, 1/500, 1/700, 1/1k, 1/1600, 1/2500, 1/5k, 1/7k, 1/10k, 1/30k, 1/60k, 1/100k RED BLUE ON LEVEL 0 20 OFF DAY/NIGHT COLOR

16 Strona 16 IMAGE ADJ (regulacja parametrów obrazu) Kamera DBM-21VD, VCM-21VF B/W BURST ON/OFF EXT AUTO DELAY 0 15 SBLC OFF, LOW, MIDDLE, HIGH DNR OFF, LOW, MIDDLE, HIGH SHARPNESS LEVEL 0 20 MIRROR ON/OFF AREA 1 4 DISPLAY OFF/ON SENSITIVITY 1 24 MOTION TOP BOTTOM LEFT RIGHT INITIAL OFF ok /ON

17 Kamera DBM-21VD, VCM-21VF Strona 17 PRIVACY COLOR GAIN RETURN ok AREA 1 4 DISPLAY COLOR OFF/ON WHITE (biały), YELLOW (żółty), GREEN (zielony), BLUE (niebieski), RED (czerwony), BLACK (czarny), GRAY (szary) TOP 4 63 BOTTOM 5 64 LEFT RIGHT INITIAL RETURN OFF ok /ON ok R-Y 0 20 B-Y 0 20

18 Strona 18 Kamera DBM-21VD, VCM-21VF INITIAL OFF ok /ON RETURN ok CAM ID ID DISPLAY OFF/ON CAM TITLE OFF ON UP/DN, LE/RI (góra/dół, lewo/prawo) GENERAL LANGUAGE ENG/CHN (angielski/chiński) SYNC INT BAUDRATE 2400, 4800, 9600, VERSION INITIAL OFF ok /ON RETURN ok INITIAL OFF ok /ON RETURN ok

19 Kamera DBM-21VD, VCM-21VF Strona 19 8 Menu główne Joystick: a) w doł b) w górę c) w lewo d) w prawo e) MENU (SET) naciśnięcie w pozycji pionowej jest wejściem lub wyjściem z podmenu oraz zatwierdzeniem parametru f) złącze serwisowe wideo służy do podłączenia monitora serwisowego podczas regulacji ogniskowej i ostrości (nie może być stosowane równocześnie w wyjściem głównym) Po wejściu do MENU (naciśniecie przycisku MENU) poruszanie się w nim odbywa za pomocą joysticka. Jeżeli ustawienia w MENU są zmienione, to opcja INITIAL zmienia się na OFF (z wyjątkiem opcji: LENS, CAM ID oraz BAUDRATE).

20 Strona 20 LENS (obiektyw)- wybór rodzaju obiektywu Kamera DBM-21VD, VCM-21VF Wartość DC obiektyw Auto IRIS sterowany DC DC LEVEL (jasność) 0 20 FLK (usuwanie migotania, FLICKERLESS) ON/OFF, po wybraniu OFF możliwa jest zmiana szybkości migawki SHUTTER (migawka) 1/60 (1/50), 1/120 (1/100), 1/250, 1/500, 1/700, 1/1k, 1/1600, 1/2500, 1/5k, 1/7k, 1/10k, 1/30k, 1/60k, 1/100k, regulacja szybkości migawki Wartość ESC obiektyw sterowany ręcznie BRIGHTNESS (jasność) 0 20 FLK (usuwanie migotania, FLICKERLESS) ON/OFF

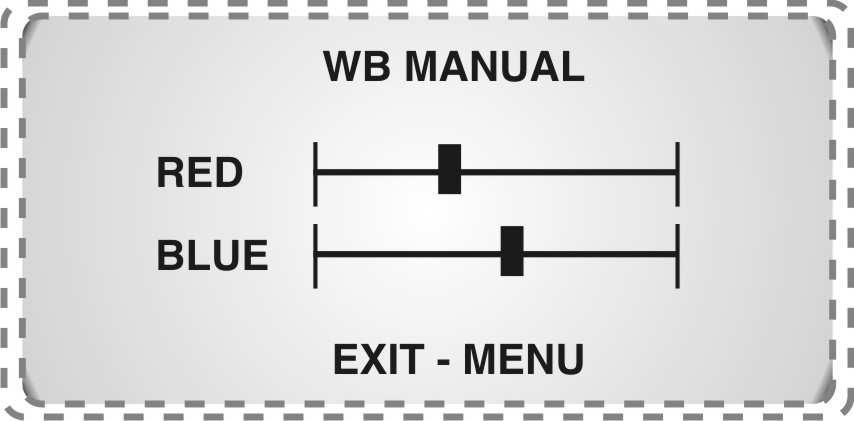

21 Kamera DBM-21VD, VCM-21VF Strona 21 WHITE BALANS - rodzaj balansu bieli ATW, MANUAL, PUSH ATW automatyczne dostosowanie do temperatury barwowej w zakresie 2000K 10000K MANUAL ręczne ustawianie balansu bieli RED BLUE PUSH jednorazowe ustawienie balansu bieli dla konkretnych warunków oświetlenia AGC - automatyczna regulacja wzmocnienia (Automatic Gain Control) ON włączenie LEVEL 0 20 ustawienie zakresu działania AGC OFF wyłączenie DAY/NIGHT COLOR praca tylko w trybie kolorowym B/W praca tylko w trybie czarno-białym BURST ON/OFF

22 Strona 22 Kamera DBM-21VD, VCM-21VF EXT Sterowanie przełączania kolor B/W sygnałem zewnętrznym (opcja) AUTO automatyczne przełączanie kolor B/W w zależności od oświetlenia (przy stosowaniu zewnętrznego podświetlenia IR możliwe jest migotanie filtru D&N w kamerze) DELAY TIME 0 15 IMAGE ADJ - Ustawienia parametrów obrazu SBLC (kompensacja światła z tyłu, Super Back Light Compensation) OFF, LOW, MIDDLE, HIGH rozjaśnienie zbyt ciemnych partii obrazu DNR (cyfrowa redukcja szumów, Digital Noise Reduction) OFF, LOW, MIDDLE, HIGH redukcja szumów, zwłaszcza przy słabym oświetleniu SHARPNESS (wyostrzanie) ON włączenie LEVEL 0 20 regulacja intensywności OFF wyłączenie MIRROR (odbicie obrazu w poziomie) ON/OFF

23 Kamera DBM-21VD, VCM-21VF Strona 23 MOTION (detekcja ruchu) AREA 1 4 wybór obszaru detekcji ruchu DISPLAY ON/OFF włączenie wyświetlania obszaru detekcji ruchu SENSITIVITY 1 24 regulacja czułości detekcji ruchu, 1 największa, 24 najmniejsza TOP/BOTTOM/LEFT/RIGHT TOP/BOTTOM 8 126, LEFT/RIGHT ustawienie pola detekcji

24 Strona 24 Kamera DBM-21VD, VCM-21VF INITIAL przywrócenie ustawień detekcji do wartości fabrycznych RETURN powrót do menu IMAGE ADJ PRIVACY (strefy prywatności) AREA 1 4 wybór strefy prywatności DISPLAY ON/OFF włączenie wyświetlania strefy prywatności COLOR WHITE, YELLOW, GREEN, BLUE, RED, BLACK, GRAY kolor ramki strefy prywatności

25 Kamera DBM-21VD, VCM-21VF Strona 25 TOP/BOTTOM/LEFT/RIGHT TOP 4 63, BOTTOM 5 64, LEFT , RIGHT ustawienie strefy prywatności INITIAL przywrócenie ustawień stref prywatności do wartości fabrycznych RETURN powrót do menu IMAGE ADJ COLOR GAIN ustawienie nasycenia koloru R-Y 0 20 ustawienie nasycenia składowej różnicowej R-Y B-Y 0 20 ustawienie nasycenia składowej różnicowej B-Y INITIAL przywrócenie ustawień obrazu IMAGE ADJ do wartości fabrycznych RETURN powrót do menu głównego

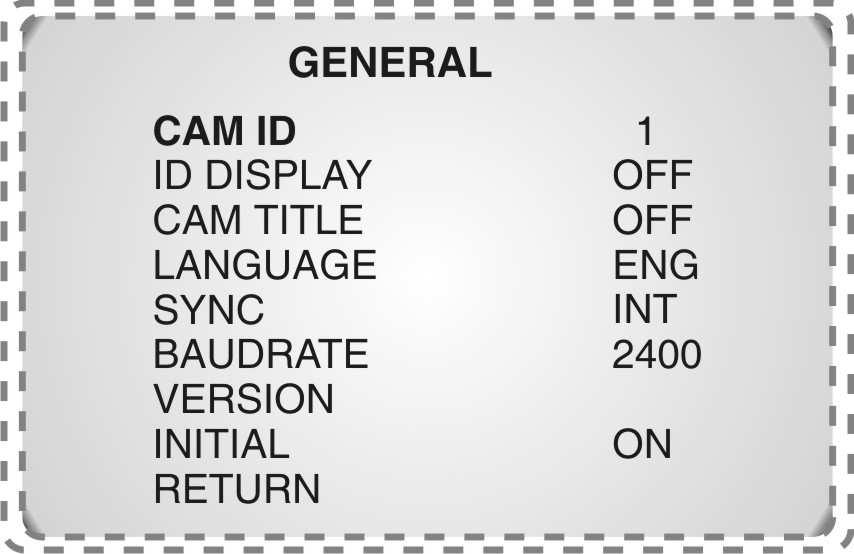

26 Strona 26 GENERAL - Ustawienia ogólne Kamera DBM-21VD, VCM-21VF CAM ID ustawienie identyfikatora kamery (RS-485), identyfikator nie wraca do ustawień fabrycznych po resecie kamery ID DISPLAY ON/OF włączenie wyświetlania identyfikatora kamery CAM TITLE włączenie wyświetlania nazwy kamery ON włączenie UP/DN wybór znaku (0 9, A Z) LE/RI wybór pozycji znaku OFF wyłączenie LANGUAGE ENG/CHN wybór języka menu (angielski/chiński) SYNC INT synchronizacja wewnętrzna BAUDRATE prędkość transmisji 2400bps, 4800bps, 9600bps, 57600bps

27 Kamera DBM-21VD, VCM-21VF Strona 27 VERSION informacja o wersji firmware'u kamery INITIAL przywrócenie ustawień ogólnych GENERAL do wartości fabrycznych RETURN powrót do menu głównego INITIAL - przywrócenie ustawień do wartości fabrycznych ON/OFF reset ustawień EXIT - wyjście z menu 9 Dane techniczne Model High resolution Normal resolution System NTSC PAL NTSC PAL Przetwornik 1/3 Interline CCD Liczba pixeli 768(H)x494(V) 752(H)x582(V) 510(H)x492(V) 500(H)x582(V) Wyjście wideo Synchronizacja Całkowity sygnał wizji (Composite) 1Vp-p, 75Ω Wewnętrzna

28 Strona 28 S/N >50dB (AGC wył.) Kamera DBM-21VD, VCM-21VF Rozdzielczość pozioma 600TVL (kolor) 650TVL (B/W) 400TVL (kolor) 420VL (B/W) Czułość 0,1lx (kolor) 0,03lx (B/W) 0,05lx (kolor) 0,01lx (B/W) ESC migawka automatyczna Ręczna migawka DNR Balans bieli SBLC AGC Dzień/Noc Burst Detekcja ruchu Strefy prywatności Mirror NTSC 1/60 1/120k PAL 1/50 1/120k NTSC 1/60, 1/120 PAL 1/50, 1/100, NTSC/PAL: 1/250, 1/500, 1/700, 1/1k, 1/1600, 1/2500, 1/5k, 1/7k, 1/10k, 1/30k, 1/60k, 1/100k OFF, LOW, MIDDLE, HIGH ATW, MANUAL, PUSH OFF, LOW, MIDDLE, HIGH ON, OFF AUTO, COLOR, B/W, EXT ON, OFF ON, OFF (4 programowane strefy) ON, OFF (4 programowane strefy) ON (poziome), OFF

29 Kamera DBM-21VD, VCM-21VF Strona 29 Wyostrzanie 0 20 Sterowanie Język OSD Obiektyw RS-485 (Pelco-D, CNB) angielski, chiński Auto IRIS DC, ręczny Zasilanie (wersja 12V) 12VDC (+10%, -20%) Zasilanie (wersja 12/24V) Pobór prądu (wersja 12V) Pobór prądu (wersja 12/24V) Temperatura pracy i wilgotność względna Temperatura przechowywania i wilgotność względna 24VAC (20 28V), 12VDC (11 15V) 180mA / 2,2W max. 0,3A / 3,5W max. -10 O C 50 O C, 30% 80% RH -20 O C 60 O C, 20% 90% RH

30 Strona 30 Kamera DBM-21VD, VCM-21VF 10 Pozbywanie się starych urządzeń elektrycznych To urządzenie jest oznaczone zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
