1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE ST-05 ELEKTRYCZNE Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Roboty w zakresie instalacji budowlanych Klasa robót Prace dotyczące wykonywania instalacji elektrycznych Kategoria robót Instalacje teletechniczne, Kategoria robót instalacja okablowania komputerowego str. nr 2

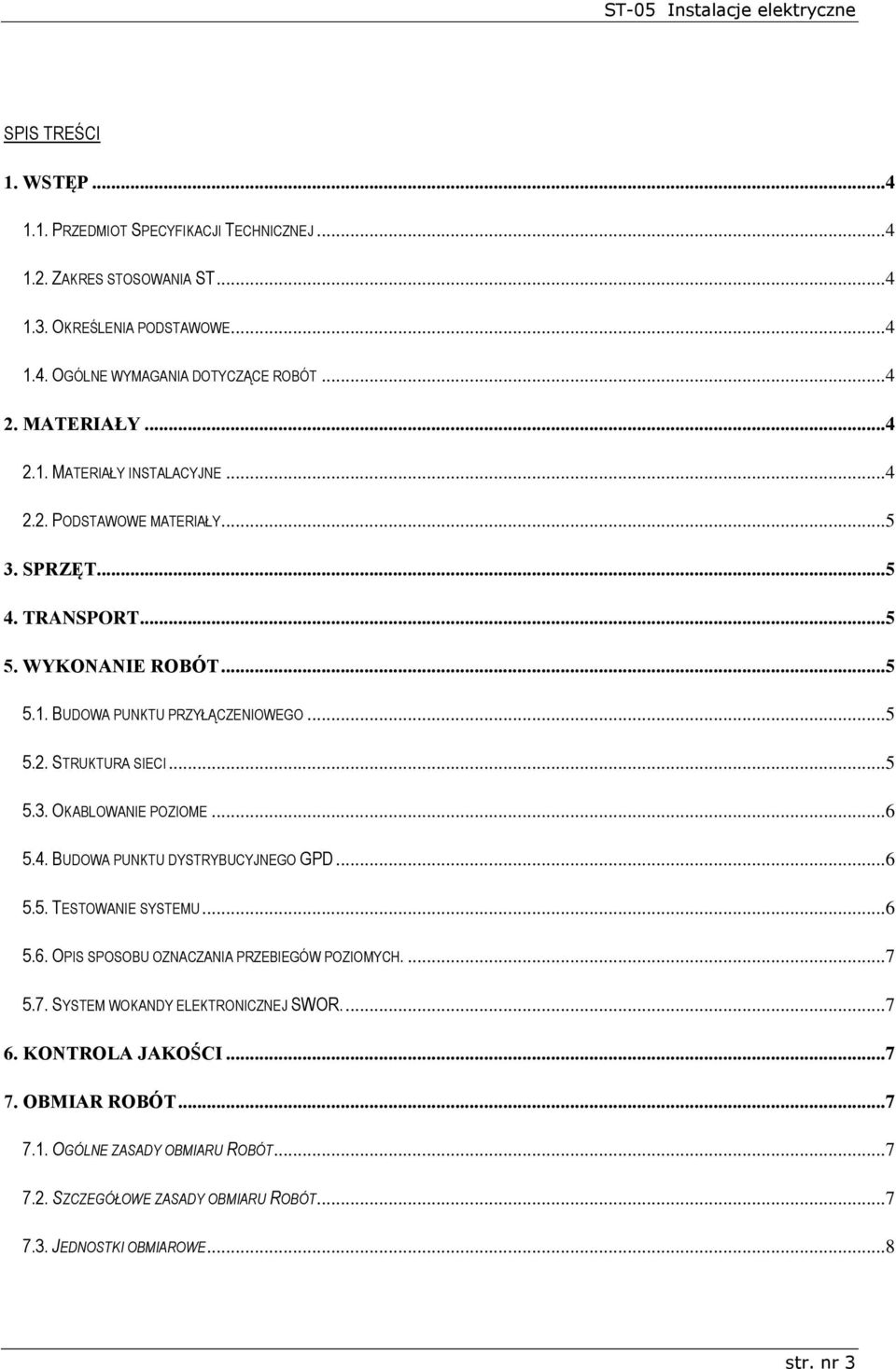

2 SPIS TREŚCI 1. WSTĘP PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES STOSOWANIA ST OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT MATERIAŁY MATERIAŁY INSTALACYJNE PODSTAWOWE MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT BUDOWA PUNKTU PRZYŁĄCZENIOWEGO STRUKTURA SIECI OKABLOWANIE POZIOME BUDOWA PUNKTU DYSTRYBUCYJNEGO GPD TESTOWANIE SYSTEMU OPIS SPOSOBU OZNACZANIA PRZEBIEGÓW POZIOMYCH SYSTEM WOKANDY ELEKTRONICZNEJ SWOR KONTROLA JAKOŚCI OBMIAR ROBÓT OGÓLNE ZASADY OBMIARU ROBÓT SZCZEGÓŁOWE ZASADY OBMIARU ROBÓT JEDNOSTKI OBMIAROWE...8 str. nr 3

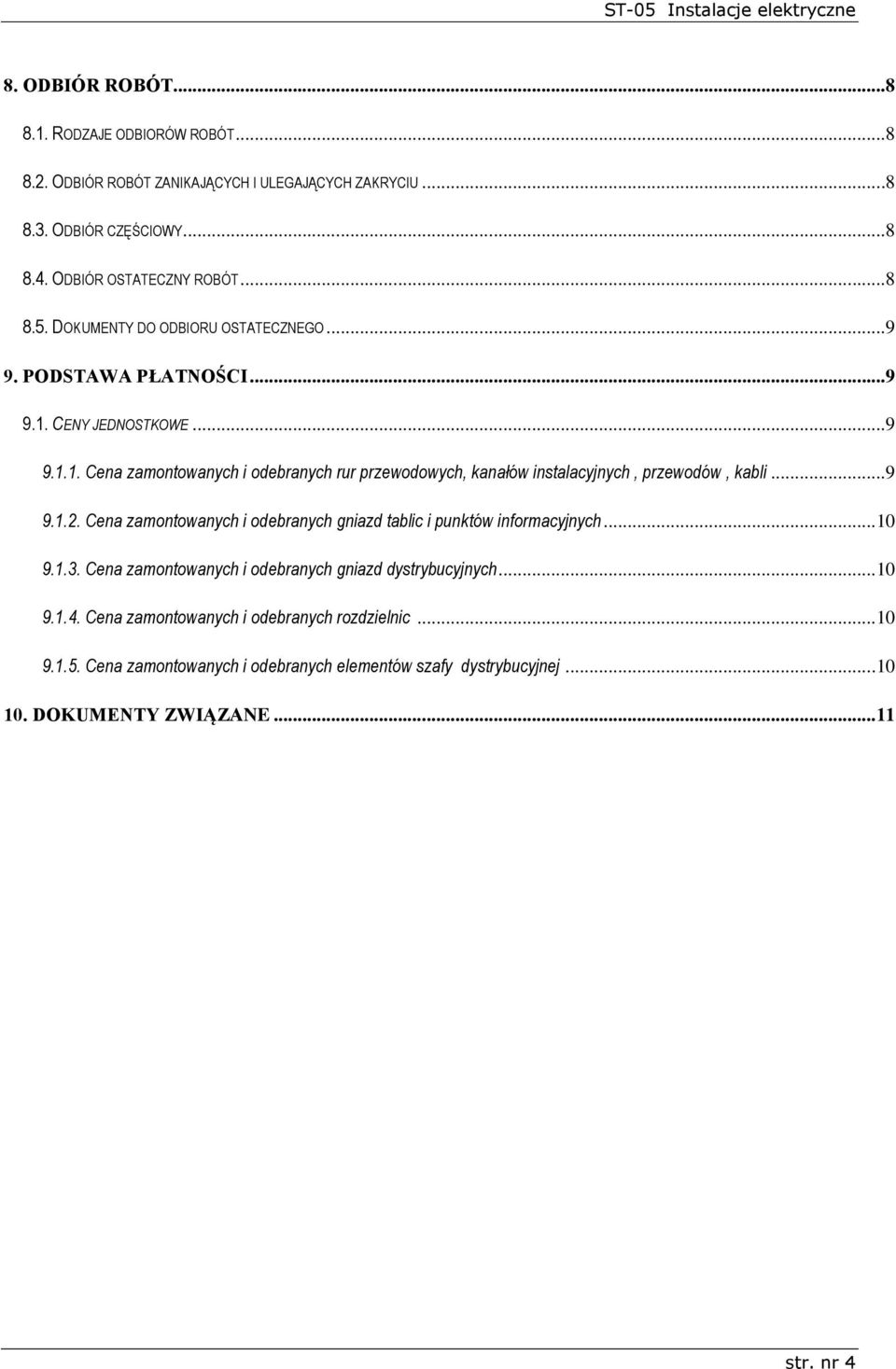

3 8. ODBIÓR ROBÓT RODZAJE ODBIORÓW ROBÓT ODBIÓR ROBÓT ZANIKAJĄCYCH I ULEGAJĄCYCH ZAKRYCIU ODBIÓR CZĘŚCIOWY ODBIÓR OSTATECZNY ROBÓT DOKUMENTY DO ODBIORU OSTATECZNEGO PODSTAWA PŁATNOŚCI CENY JEDNOSTKOWE Cena zamontowanych i odebranych rur przewodowych, kanałów instalacyjnych, przewodów, kabli Cena zamontowanych i odebranych gniazd tablic i punktów informacyjnych Cena zamontowanych i odebranych gniazd dystrybucyjnych Cena zamontowanych i odebranych rozdzielnic Cena zamontowanych i odebranych elementów szafy dystrybucyjnej DOKUMENTY ZWIĄZANE str. nr 4

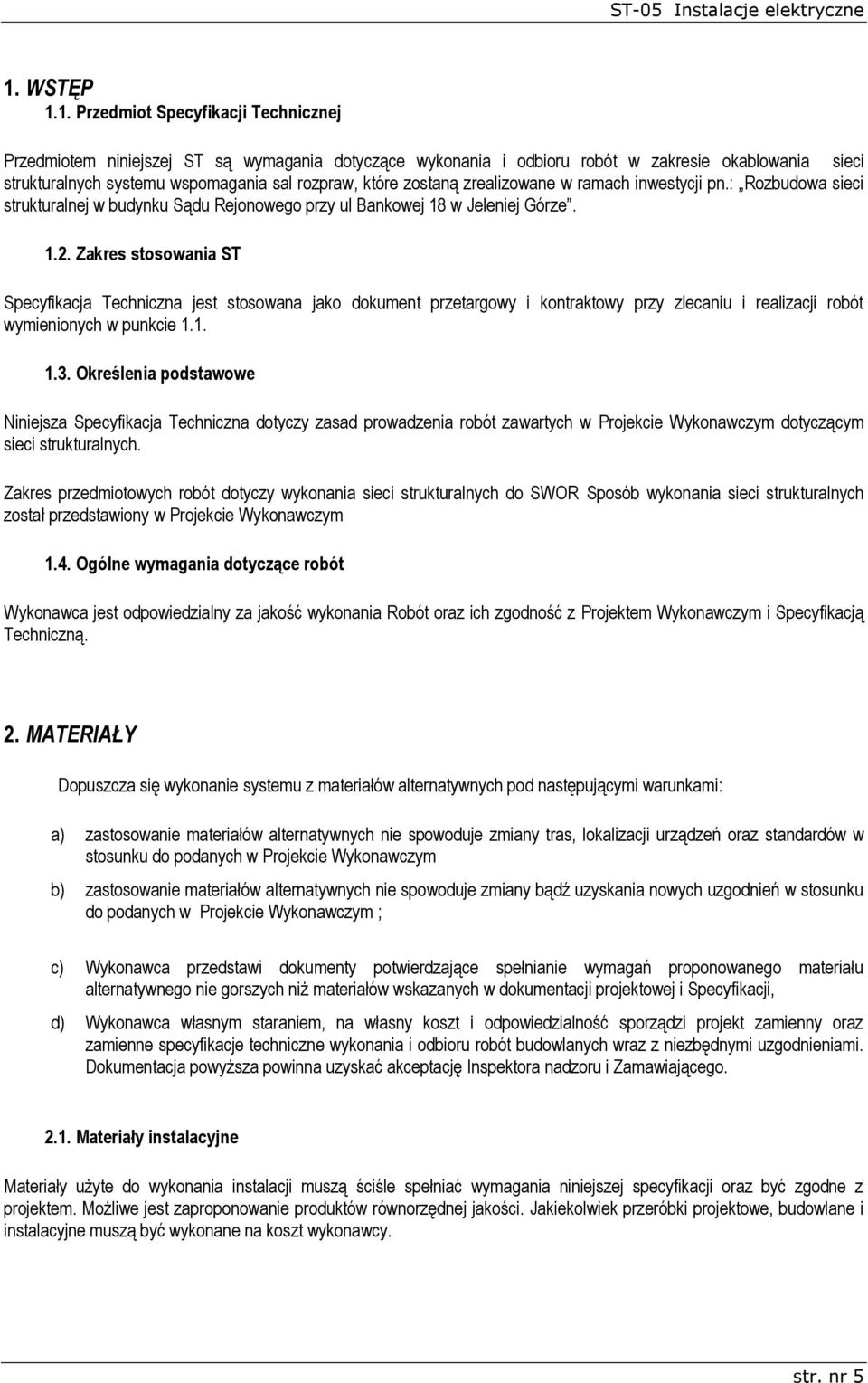

4 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót w zakresie okablowania sieci strukturalnych systemu wspomagania sal rozpraw, które zostaną zrealizowane w ramach inwestycji pn.: Rozbudowa sieci strukturalnej w budynku Sądu Rejonowego przy ul Bankowej 18 w Jeleniej Górze Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Określenia podstawowe Niniejsza Specyfikacja Techniczna dotyczy zasad prowadzenia robót zawartych w Projekcie Wykonawczym dotyczącym sieci strukturalnych. Zakres przedmiotowych robót dotyczy wykonania sieci strukturalnych do SWOR Sposób wykonania sieci strukturalnych został przedstawiony w Projekcie Wykonawczym 1.4. Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz ich zgodność z Projektem Wykonawczym i Specyfikacją Techniczną. 2. MATERIAŁY Dopuszcza się wykonanie systemu z materiałów alternatywnych pod następującymi warunkami: a) zastosowanie materiałów alternatywnych nie spowoduje zmiany tras, lokalizacji urządzeń oraz standardów w stosunku do podanych w Projekcie Wykonawczym b) zastosowanie materiałów alternatywnych nie spowoduje zmiany bądź uzyskania nowych uzgodnień w stosunku do podanych w Projekcie Wykonawczym ; c) Wykonawca przedstawi dokumenty potwierdzające spełnianie wymagań proponowanego materiału alternatywnego nie gorszych niż materiałów wskazanych w dokumentacji projektowej i Specyfikacji, d) Wykonawca własnym staraniem, na własny koszt i odpowiedzialność sporządzi projekt zamienny oraz zamienne specyfikacje techniczne wykonania i odbioru robót budowlanych wraz z niezbędnymi uzgodnieniami. Dokumentacja powyższa powinna uzyskać akceptację Inspektora nadzoru i Zamawiającego Materiały instalacyjne Materiały użyte do wykonania instalacji muszą ściśle spełniać wymagania niniejszej specyfikacji oraz być zgodne z projektem. Możliwe jest zaproponowanie produktów równorzędnej jakości. Jakiekolwiek przeróbki projektowe, budowlane i instalacyjne muszą być wykonane na koszt wykonawcy. str. nr 5

5 2.2. Podstawowe materiały - Gniazdo i beznarzędziowy, ekranowany moduł kategorii 6, - Gniazdo 2p+z z kluczem - Kabel FTP 4 pary kategorii 6, w osłonie LSZH - Modularny panel krosowy 19" 1U np. 24 x keystone Jack + 24* Beznarzędziowy, ekranowany moduł RJ45 keystone jack kategorii 6, - istniejąca szafa dystrybucyjna krosowa rozbudowana o w/w panel krosowy i przełącznik 12 portowy (rack) - kabel przyłączeniowy RJ45/RJ45 kategorii 6 ekranowany - rozdzielnica obwodów dedykowanych wg projektu - konały instalacyjne - rury instalacyjne - przewód YDY 3x2,5mm2 - puszki instalacyjne Wymagane jest aby moduły RJ45 w gniazdach i w panelach krosowych były te same. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu. który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inwestorowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne. Materiały i urządzenia powinny być przewożone suchymi i krytymi środkami transportu, z uwzględnieniem wskazań transportowych podanych przez producentów, zabezpieczone przed przesuwaniem się i gwałtownymi wstrząsami. 5.WYKONANIE ROBÓT 5.1 Budowa punktu przyłączeniowego Każdy Punkt Elektryczno Logiczny (PEL) będzie składał się z jednego gniazda w systemie 45x45 wyposażonego w dwa moduły przyłączeniowe RJ45 ekranowane kategorii 6i z jednego gniazda 2p+z w systemie 45x45 z kluczem. Gniazda należy montować przy drzwiach wejściowych do pomieszczeń na wysokości 1,6m od posadzki. Wyjątkiem są gniazda tablicy informacyjnej przy wejściu głównym montowanyme na wysokości 2m od poziomu posadzki.. Należy zastosować kątowy osprzęt do montażu gniazd RJ45 co zapewni możliwość lepszego ułożenia kabla we wnętrzu puszki (odpowiedni promień gięcia) oraz większą ochronę kabla podłączeniowego włączonego do gniazda RJ Struktura sieci Sieć zostanie zbudowana w topologii gwiazdy. Na rysunkach przedstawiono schemat blokowy Instalacji Okablowania Strukturalnego i pokazano lokalizację poszczególnych punktów przyłączeniowych i dystrybucyjnego Wszystkie kable muszą być jednoznacznie oznaczone na panelach oraz odpowiednie oznaczenia muszą być umieszczone w sposób trwały na obu końcach kabla i na trasie. str. nr 6

6 5.3. Okablowanie poziome wykonanie zasilania i prowadzenie przewodów W pierwszym etapie realizacji należy wykonać wszystkie prace związane z przygotowaniem konstrukcji nośnych. Szczegóły dotyczące kanałów instalacyjnych są ujęte w projekcie instalacji elektrycznej. Główne ciągi kablowe w korytarzach będą prowadzone w korytach osobnych dla instalacji niskoprądowych oraz osobnych dla instalacji elektrycznych. W pomieszczeniach przewody w rurkach elektroinstalacyjnych na uchwytach i pod tynkiem w rurkach peschla w ścianach. przejścia przez przegrody w przepustach rurowych Istniejącą rozdzielnicę RK w pomieszczeniu serwerowni należy rozbudować o dodatkowe pola zasilające monitory wokand elektronicznych w osobnej obudowie natynkowej. Przewody do gniazd dedykowanych monitorów układać we wspólnych korytach z przewodami logicznymi oddzielonymi przegrodą. Projektuje się gniazda dedykowane zabezpieczone kluczem i montowane w zestawach obok gniazd logicznych, tworząc punkt logiczno-elektryczny (PLE). Wykonać pomiary instalacji zasilającej obejmujące sprawdzenie skuteczności ochrony przeciwporażeniowej oraz pomiar rezystancji izolacji. Do gniazd należy doprowadzić kable FTP z poszczególnych punktów logicznych., oraz przewodów zasilających Rozmieszczenie punktów elektryczno logicznych zostało przedstawione na rysunkach Wymagania instalacyjne dla przebiegów poziomych zalecane długości linii. W okablowaniu poziomym maksymalna długość przebiegu kabla wynosi 90 m, pomiędzy gniazdem i punktem dystrybucyjnym Opis sposobu uziemienia. Szafa, w której będą zainstalowane elementy okablowania strukturalnego jest uziemiona Budowa punktu dystrybucyjnego GPD Istniejący główny punkt dystrybucyjny GPD zostanie rozbudowany wg Projektu Wykonawczego w Patch Panel 24RJ45 ekranowany i dodatkowe wieszaki porządkujące kable. Należy sprawdzić ciągłość połączeń punktu dystrybucyjnego z zaciskiem wyrównawczym sieci elektrycznej, a w razie konieczności wykonać nowe połączenie przewodem LYżo 16 mm 2, 5.5. Testowanie systemu Rodzaj użytego sprzętu, sposób testowania. Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum IIIe poziomem dokładności. str. nr 7

7 Pomiary należy wykonać w konfiguracji pomiarowej Łącza stałego (ang. Permanent Link ) przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru łącza stałego Kategorii 6/Klasy E (nie specjalizowanych pod żadnego konkretnego producenta ani żadne konkretne rozwiązanie). Taka konfiguracja pomiarowa daje w wyniku analizę całego łącza, które znajduje się w ścianie, łącznie z gniazdami końcowymi zarówno w panelu krosowym, jak i gnieździe użytkownika. Adaptery pomiarowe Łącza stałego muszą być wyposażone w końcówki pomiarowe, oznaczone symbolem PM06 (pasują do wyżej podanych typów analizatorów okablowania) Opis sposobu oznaczania przebiegów poziomych. Numeracja gniazd. Wszystkie gniazda muszą być oznaczone zgodnie z rysunkami. Oznaczenia muszą być są na stałe zamocowane w gniazdach na panelach 19 - calowych w miejscach do tego przeznaczonych. 6. KONTROLA JAKOŚCI Kontrola jakości oraz odbiór robót powinna być przeprowadzona zgodnie z dokumentacją techniczną oraz normą PN-E :2002. Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania badań materiałów oraz robót. Wykonawca dostarczy Inwestorowi świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inwestor będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń pomiarowych. pracy personelu lub metod pomiarowych. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca. Sprawdzeniu podlega: - posiadanie atestów i certyfikatów na materiały i urządzenia - zgodność wykonania robót z dokumentacją projektową - ułożenie kabli - montaż urządzeń - wykonanie pomiarów 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru Robót Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami Kontraktu Szczegółowe zasady obmiaru Robót Ilość robót oblicza się według sporządzonych przez Wykonawcę pomiarów powykonawczych, z uwzględnieniem wymagań technicznych zawartych w niniejszej ST i ujmuje w książce/karcie obmiaru. Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji Inspektora nadzoru i muszą posiadać ważne certyfikaty legalizacji. str. nr 8

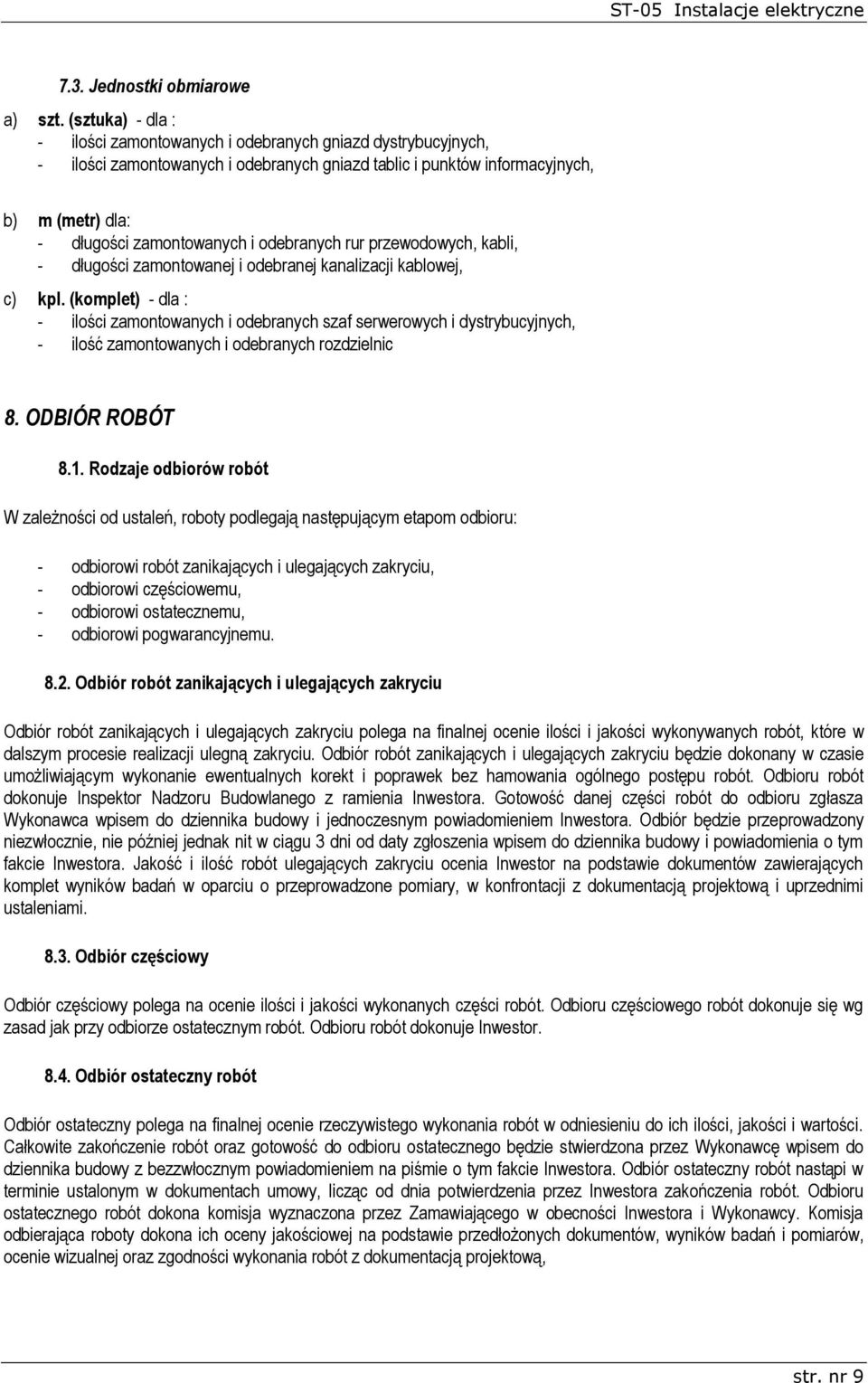

8 7.3. Jednostki obmiarowe a) szt. (sztuka) - dla : - ilości zamontowanych i odebranych gniazd dystrybucyjnych, - ilości zamontowanych i odebranych gniazd tablic i punktów informacyjnych, b) m (metr) dla: - długości zamontowanych i odebranych rur przewodowych, kabli, - długości zamontowanej i odebranej kanalizacji kablowej, c) kpl. (komplet) - dla : - ilości zamontowanych i odebranych szaf serwerowych i dystrybucyjnych, - ilość zamontowanych i odebranych rozdzielnic 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń, roboty podlegają następującym etapom odbioru: - odbiorowi robót zanikających i ulegających zakryciu, - odbiorowi częściowemu, - odbiorowi ostatecznemu, - odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor Nadzoru Budowlanego z ramienia Inwestora. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inwestora. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak nit w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inwestora. Jakość i ilość robót ulegających zakryciu ocenia Inwestor na podstawie dokumentów zawierających komplet wyników badań w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inwestor Odbiór ostateczny robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inwestora. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inwestora zakończenia robót. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inwestora i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową, str. nr 9

9 W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku stwierdzenia przez komisję, te jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: - dokumentację powykonawczą, - certyfikaty i karty katalogowe zastosowanych materiałów, - wyniki pomiarów, testów. - inne dokumenty i oświadczenia wymagane Prawem Budowlanym W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. 9. PODSTAWA PŁATNOŚCI Zgodnie z Dokumentacją projektową należy wykonać zakres robót wymieniony w p niniejszej ST. Płatność należy przyjmować zgodnie z obmiarem i ceną jednostkową robót określoną w Wycenionym Przedmiarze Robót: 9.1. Ceny jednostkowe Cena zamontowanych i odebranych rur przewodowych kanałów instalacyjnych, przewodów, kabli Cena jednostkowa 1 m zamontowanych i odebranych rur przewodowych, kabli obejmuje: - badania jakości robót i materiałów wraz z opracowaniem dokumentacji pomiarowej i powykonawczej, - zakup, dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, sondowań i sprawdzeń robót, - wykonanie bruzd, ułożenie rur instalacyjnych, zamurowanie bruzd, - przebijanie otworów w ścianach i stropach z wykonaniem przepustów - montaż puszek, - montaż gniazda - montaż rur i kabli - zarobienie i uszczelnienie końcówek kabli, - montaż przejść przez przegrody, - wywóz z terenu budowy materiałów zbędnych, koszty transportu, utylizacji lub składowania, - uporządkowanie placu budowy po robotach. str. nr 10

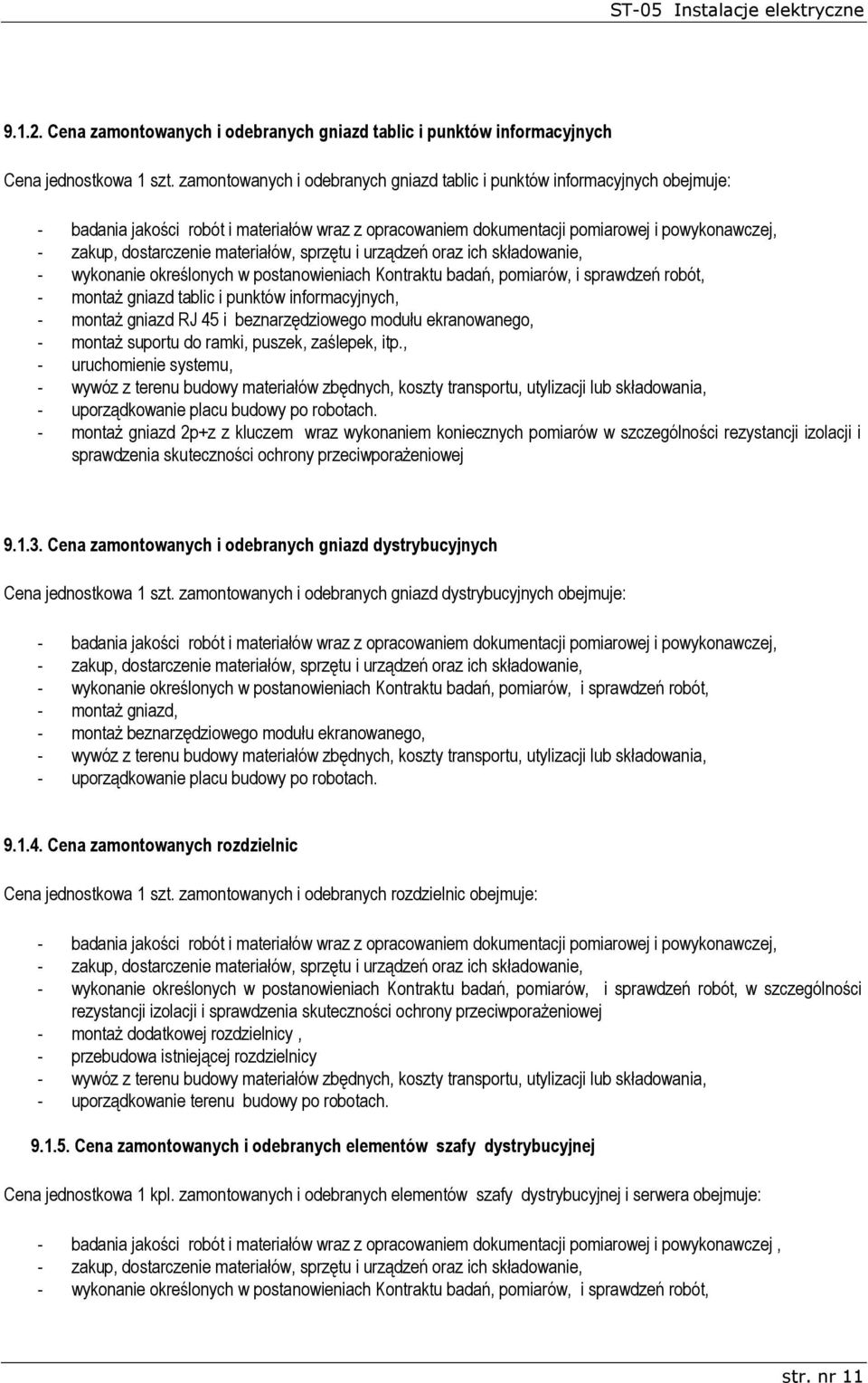

10 Cena zamontowanych i odebranych gniazd tablic i punktów informacyjnych Cena jednostkowa 1 szt. zamontowanych i odebranych gniazd tablic i punktów informacyjnych obejmuje: - badania jakości robót i materiałów wraz z opracowaniem dokumentacji pomiarowej i powykonawczej, - zakup, dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, i sprawdzeń robót, - montaż gniazd tablic i punktów informacyjnych, - montaż gniazd RJ 45 i beznarzędziowego modułu ekranowanego, - montaż suportu do ramki, puszek, zaślepek, itp., - uruchomienie systemu, - wywóz z terenu budowy materiałów zbędnych, koszty transportu, utylizacji lub składowania, - uporządkowanie placu budowy po robotach. - montaż gniazd 2p+z z kluczem wraz wykonaniem koniecznych pomiarów w szczególności rezystancji izolacji i sprawdzenia skuteczności ochrony przeciwporażeniowej Cena zamontowanych i odebranych gniazd dystrybucyjnych Cena jednostkowa 1 szt. zamontowanych i odebranych gniazd dystrybucyjnych obejmuje: - badania jakości robót i materiałów wraz z opracowaniem dokumentacji pomiarowej i powykonawczej, - zakup, dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, i sprawdzeń robót, - montaż gniazd, - montaż beznarzędziowego modułu ekranowanego, - wywóz z terenu budowy materiałów zbędnych, koszty transportu, utylizacji lub składowania, - uporządkowanie placu budowy po robotach Cena zamontowanych rozdzielnic Cena jednostkowa 1 szt. zamontowanych i odebranych rozdzielnic obejmuje: - badania jakości robót i materiałów wraz z opracowaniem dokumentacji pomiarowej i powykonawczej, - zakup, dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, i sprawdzeń robót, w szczególności rezystancji izolacji i sprawdzenia skuteczności ochrony przeciwporażeniowej - montaż dodatkowej rozdzielnicy, - przebudowa istniejącej rozdzielnicy - wywóz z terenu budowy materiałów zbędnych, koszty transportu, utylizacji lub składowania, - uporządkowanie terenu budowy po robotach Cena zamontowanych i odebranych elementów szafy dystrybucyjnej Cena jednostkowa 1 kpl. zamontowanych i odebranych elementów szafy dystrybucyjnej i serwera obejmuje: - badania jakości robót i materiałów wraz z opracowaniem dokumentacji pomiarowej i powykonawczej, - zakup, dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, i sprawdzeń robót, str. nr 11

11 - przygotowanie stanowiska, - rozbudowa szafy dystrybucyjnej o patch panel, - montaż przewodów zgodnie z dokumentacja projektową, - przetestowanie okablowania, - przeszkolenie obsługi, - wywóz z terenu budowy materiałów zbędnych, koszty transportu, utylizacji lub składowania, - uporządkowanie placu budowy po robotach. 10. DOKUMENTY ZWIĄZANE Ustawa z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. z 2006 r. Nr 156, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U Nr 75, poz. 690) PN-IEC sposób układania kabli. PN-IEC kryteria doboru przewodów w instalacjach PN-IEC wymagania odnośnie minimalnych przekrojów stosowanych w instalacjach. PN-IEC 439-2:1997 Rozdzielnice i sterownice niskonapięciowe. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. Pr PN-IEC : Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów. PN-IEC 664-1:1998 Koordynacja izolacji urządzeń elektrycznych w układach niskiego zapięcia, zasady, wymagania i badania. PN-IEC :2001 Ochrona odgromowa obiektów budowlanych zasady ogólne, PN-88/B Wymiary obrzeży wnęk dla elektroenergetycznych urządzeń rozdzielczych PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC :1999 Izolacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Errata N 1/2001. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. str. nr 12
