1 INWESTPROJEKT SŁUPSK SPÓŁKA Z O.O. W SŁUPSKU, UL. KASZUBSKA 45 PROJEKT WYKONAWCZY NA INSTALACJE ELEKTRYCZNE OBIEKT: Muzeum Pomorza Środkowego Filia w Swołowie. Budynek nr 2-przebudowa zabytkowego budynku stodoły na obiekt ekspozycyjno-konferencyjny ADRES INWESTYCJI: Swołowo Gmina Słupsk Działka nr 35/1 INWESTOR: Muzeum Pomorza Środkowego w Słupsku Słupsk ul Dominikańska 5-9 Autor: inż. Krystyna Furmanek nr upr. GT - IV/4/76 SŁUPSK-marzec 2009rok

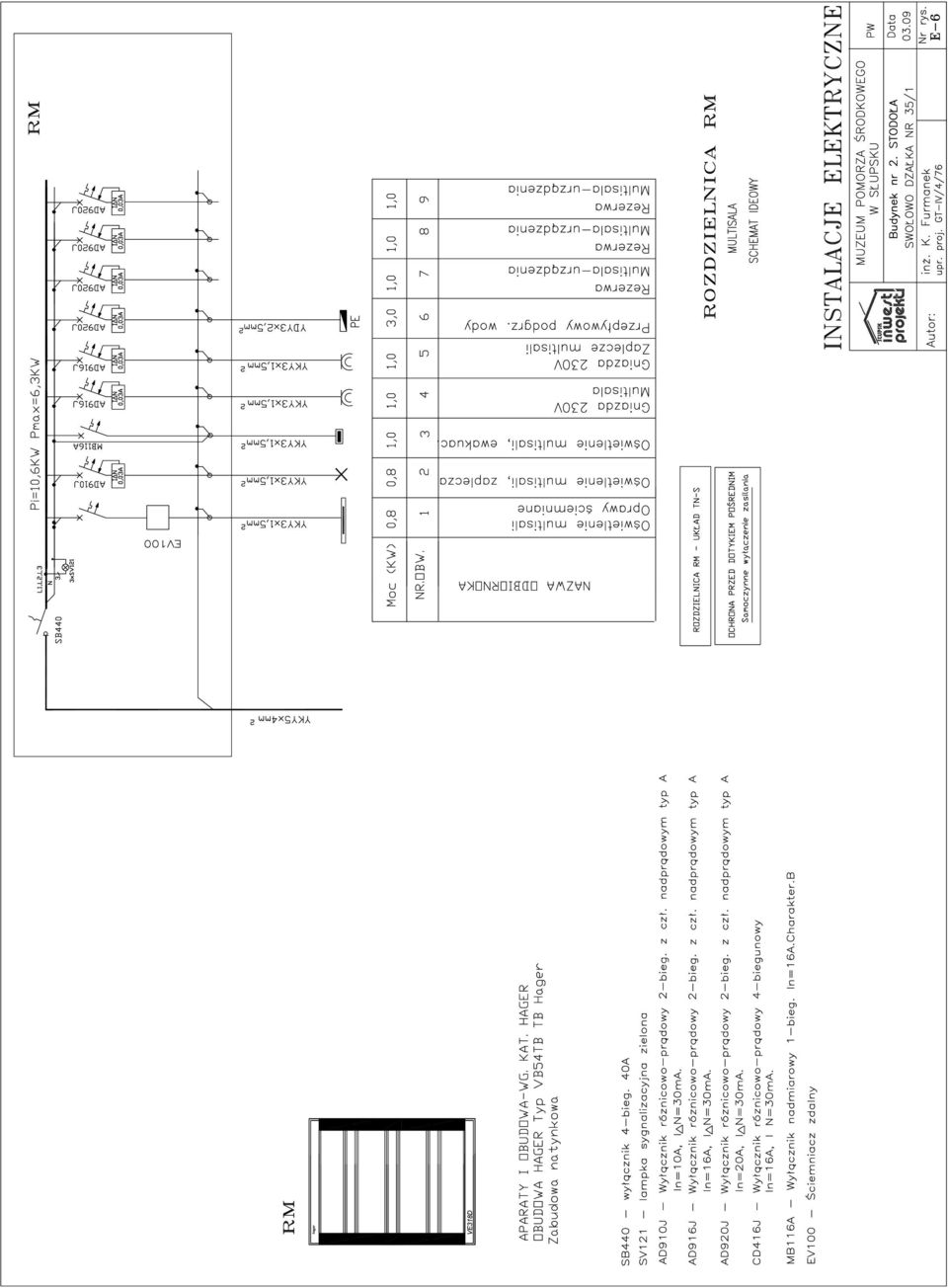

2 KARTA OPISOWA Opracowanie zawiera: - Stronę tytułową - Kartę opisową - Opis techniczny - Rysunki: 1. Instalacje elektryczne. Rzut parteru. Skala 1: Instalacje elektryczne. Rzut poddasza. Skala 1: Instalacja odgromowa. Rzut dachu. Skala 1: Rozdzielnica elektryczna R2. Schemat ideowy 5. Rozdzielnica RA. Schemat ideowy 6. Rozdzielnica RM. Schemat ideowy

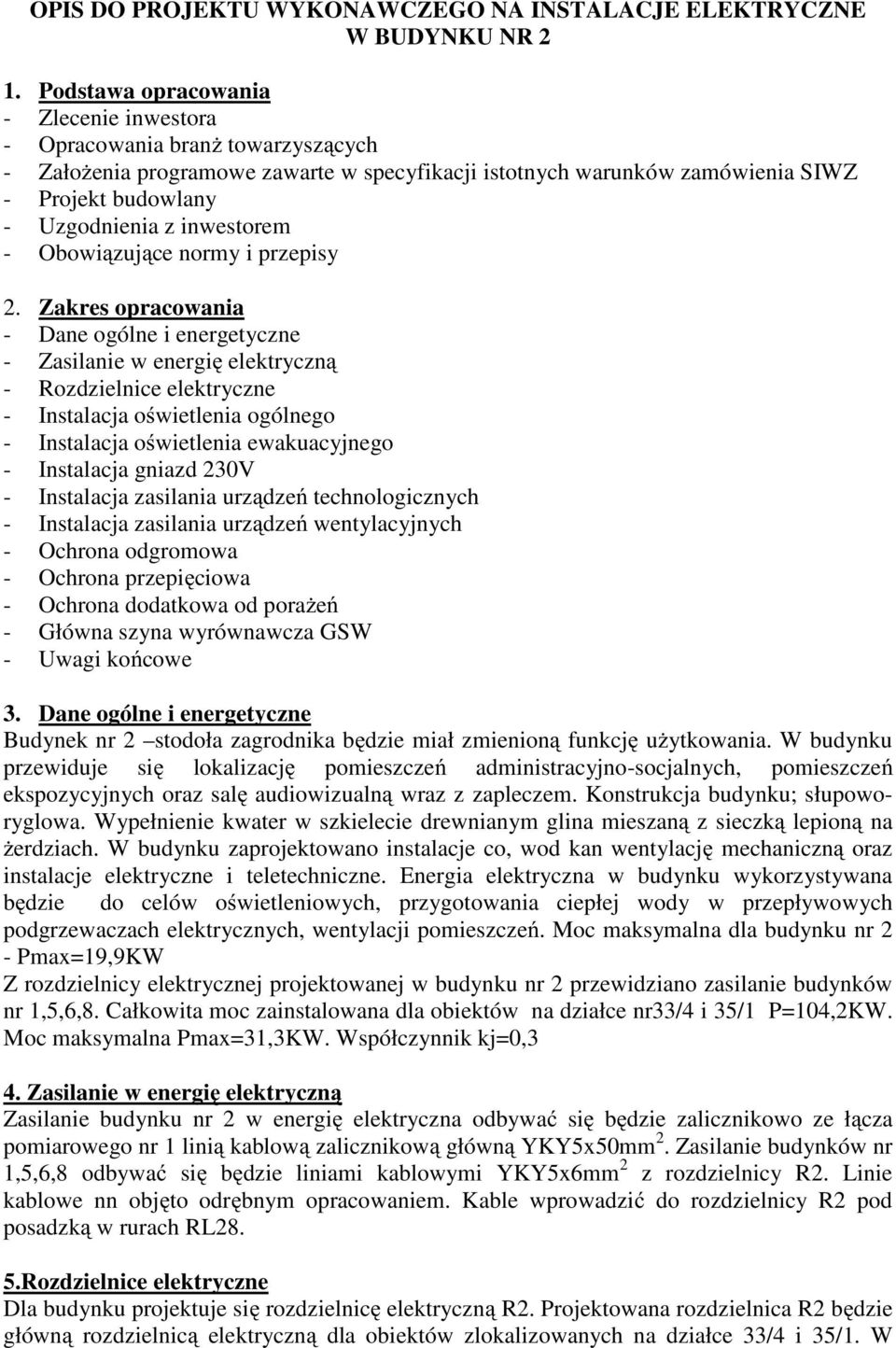

3 OPIS DO PROJEKTU WYKONAWCZEGO NA INSTALACJE ELEKTRYCZNE W BUDYNKU NR 2 1. Podstawa opracowania - Zlecenie inwestora - Opracowania branż towarzyszących - Założenia programowe zawarte w specyfikacji istotnych warunków zamówienia SIWZ - Projekt budowlany - Uzgodnienia z inwestorem - Obowiązujące normy i przepisy 2. Zakres opracowania - Dane ogólne i energetyczne - Zasilanie w energię elektryczną - Rozdzielnice elektryczne - Instalacja oświetlenia ogólnego - Instalacja oświetlenia ewakuacyjnego - Instalacja gniazd 230V - Instalacja zasilania urządzeń technologicznych - Instalacja zasilania urządzeń wentylacyjnych - Ochrona odgromowa - Ochrona przepięciowa - Ochrona dodatkowa od porażeń - Główna szyna wyrównawcza GSW - Uwagi końcowe 3. Dane ogólne i energetyczne Budynek nr 2 stodoła zagrodnika będzie miał zmienioną funkcję użytkowania. W budynku przewiduje się lokalizację pomieszczeń administracyjno-socjalnych, pomieszczeń ekspozycyjnych oraz salę audiowizualną wraz z zapleczem. Konstrukcja budynku; słupoworyglowa. Wypełnienie kwater w szkielecie drewnianym glina mieszaną z sieczką lepioną na żerdziach. W budynku zaprojektowano instalacje co, wod kan wentylację mechaniczną oraz instalacje elektryczne i teletechniczne. Energia elektryczna w budynku wykorzystywana będzie do celów oświetleniowych, przygotowania ciepłej wody w przepływowych podgrzewaczach elektrycznych, wentylacji pomieszczeń. Moc maksymalna dla budynku nr 2 - Pmax=19,9KW Z rozdzielnicy elektrycznej projektowanej w budynku nr 2 przewidziano zasilanie budynków nr 1,5,6,8. Całkowita moc zainstalowana dla obiektów na działce nr33/4 i 35/1 P=104,2KW. Moc maksymalna Pmax=31,3KW. Współczynnik kj=0,3 4. Zasilanie w energię elektryczną Zasilanie budynku nr 2 w energię elektryczna odbywać się będzie zalicznikowo ze łącza pomiarowego nr 1 linią kablową zalicznikową główną YKY5x50mm 2. Zasilanie budynków nr 1,5,6,8 odbywać się będzie liniami kablowymi YKY5x6mm 2 z rozdzielnicy R2. Linie kablowe nn objęto odrębnym opracowaniem. Kable wprowadzić do rozdzielnicy R2 pod posadzką w rurach RL28. 5.Rozdzielnice elektryczne Dla budynku projektuje się rozdzielnicę elektryczną R2. Projektowana rozdzielnica R2 będzie główną rozdzielnicą elektryczną dla obiektów zlokalizowanych na działce 33/4 i 35/1. W

4 rozdzielnicy R2 przewiduje się zainstalowanie głównego wyłącznika prądu z wyzwalaczem prądowym. Przyciski (pożarowe wyłączniki prądu przewiduje się w budynku nr 2 i nr 6 ). Z rozdzielnicy R2 projektuje się zasilanie budynków nr 1,5,6,8 raz zasilanie oświetlenia zewnętrznego. W rozdzielnicy R2 przyjęto zabezpieczenie obwodów projektowanych w budynku nr2 oraz ochronę przepięciowa klasy B i C. Przyjęto rozdzielnicę w obudowie naściennej zlokalizowanej w pomieszczeniu gospodarczym. W części socjalnej wykonać rozdzielnicę podtynkową RA. Dla zasilania obwodów multisali projektuje się podrozdzielnicę RM. Obudowy i wyposażenie rozdzielnic opisano na schematach ideowych. 6. Instalacja oświetlenia ogólnego Dla pomieszczeń ekspozycji opracowany zostanie odrębny projekt oświetlenia ekspozycyjnego. W pomieszczeniach tych projektuje się oświetlenie dyżurne Em=50lx. W komunikacji, części socjalnej przyjęto natężenie oświetlenia zgodnie z normą. W multisali projektuje się oświetlenie z układem ściemniającym. Rodzaj opraw i rozmieszczenie oraz miejsce montażu opisano na rzutach. Z uwagi na nietypową konstrukcję obiektu, na etapie wykonawstwa należy konsultować z architektem szczegóły odnośnie sposobu montażu opraw. Instalację elektryczną oświetleniową w części socjalnej wykonać pod tynkiem. Podejścia do opraw sufitowych wykonać w rurkach na betonie pod wełną mineralną. (strop ceglany). W pozostałych pomieszczeniach instalację oświetlenia ogólnego wykonać kabelkiem YKY3,4x1,5mm 2 na ścianach (drewno, glina) oraz na belkach drewnianych. Przewody prowadzić w taki sposób aby (wszędzie gdzie jest to możliwe) znajdowały się poza zasięgiem wzroku. Wyłączniki oświetleniowe stosować natynkowe na wys.1,4m. Stosować wyłączniki czarne z pokrętłem. ( w pomieszczeniach technicznych natynkowe klawiszowe). W części socjalnej wyłączniki podtynkowe. 7.Instalacja oświetlenia ewakuacyjnego Oświetlenie ewakuacyjne wykonać w multisali w pomieszczeniach ekspozycji oraz na drogach ewakuacyjnych. Przyjęto oprawę oświetlenia ewakuacyjnego HLP /A3NM POLAM REM. Oprawy pracować będą w trybie awaryjnym. Wykonać niezależne zasilanie opraw z rozdzielni R2 i RM. Instalację wykonać kabelkiem YKY3x1,5mm 2. Przewody układać analogicznie jak dla oświetlenia ogólnego. 8. Instalacja gniazd 230V Gniazda 230V projektuje się dla celów porządkowych zasilania urządzeń (kuchnia, biuro, zaplecze multisali). W części socjalnej stosować gniazda podtynkowe. W pozostałych pomieszczeniach stosować gniazda PLEXO z ciemną osłoną styków. W kuchni i w sanitariatach gniazda instalować na wys.1,1m od posadzki. W pozostałych pomieszczeniach na wys. 0,3m. W części socjalnej instalację wykonać przewodem YDY3x2,5mm 2 pod tynk. W pozostałych pomieszczeniach instalacje wykonać kabelkiem YKY3x1,5mm 2 na ścianie (glina drewno) 9.Instalacja zasilania urządzeń technologicznych Instalacja obejmuje: - zasilanie windy dla niepełnosprawnych - zasilanie kuchni elektrycznej - zasilanie elektrycznej kurtyny powietrznej EKP103K (Elektrotermia) - zasilanie podcentralki systemu sygnalizacji włamani - zasilanie przepływowych podgrzewaczy wody - Zasilanie suszarek do rąk.

5 Sposób wykonania instalacji zasilania urządzeń technologicznych analogiczny jak dla instalacji oświetleniowych i gniazd 230V. Przekroje i typ przewodów do poszczególnych urządzeń opisano na schematach ideowych. W rozdzielnicy RM przyjęto rezerwę pól dla urządzeń multisali (napędy ekranu, urządzenia nagłośniające itp.) 10. Instalacja zasilania urządzeń wentylacyjnych W pomiesczeniach sanitarnych przewidziano wentylatory kanałowe z wyłącznikiem czasowym. Wentylatory zasilić z obwodów oświetleniowych. W budynku zaprojektowano centralę nawiewno-wywiewną. Centrala dostarczona będzie z rozdzielnicą RW. Zasilanie RW wykonać z rozdzielnicy R2 Przewodem YDY5x2,5mm Ochrona odgromowa Dla budynku projektuje się wykonanie instalacji odgromowej. Siatkę zwodów wykonać drutem ocynkowanym fi 8mm. Do siatki podłączyć wszystkie metalowe elementy zainstalowane na dachu i wystające ponad dach. Przewody odprowadzające wykonać drutem Fe/Znφ8mm prowadzonym na ścianach budynku. Na ścianach niepalnych i trudnozapalnych przewody układać w odległości 2cm od ściany. Na podłożu palnym przewody prowadzić w odległości 40cm od podłoża. Na wys. 0,6m wykonać zaciski kontrolne. Przewody uziemiające wykonać bednarka Fe/Zn25x4. Wykonać uziom otokowy bednarka Fe/Zn25x4. Wymagana oporność uziemienia R<15om 12. Ochrona przepięciowa Budynek nr 2 wyposażony będzie w instalację odgromową. W budynku przewidziano zasilanie elementów elektroniki systemu włamania, urządzeń multisali. Powyższe wymusza zastosowanie dla instalacji elektrycznych ochrony przepięciowej klasy B i C. Ochronę przepięciowa klasy B i C projektuje się wykonać w rozdzielnicy R Ochrona dodatkowa od porażeń Projektowaną instalację elektryczną wykonać w systemie TN-S. Ochronę przed dotykiem pośrednim zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania. Samoczynne wyłączenie zasilania dla projektowanych obwodów elektrycznych odbywać się będzie wyłącznikami różnicowo-prądowymi I N =0.03A. W całej instalacji przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych. 14.Główna szyna wyrównawcza GSW Szynę główna wykonać w pomieszczeniu technicznym na parterze. Do szyny GSW podłączyć metalowe sieci wchodzące do budynku (co wod-kan itp.) Podłączenia wykonać przewodem DY6mm 2. Szynę uziemić do uziomu instalacji odgromowej. Uziemienie wykonać bednarką Fe/Zn 20x Uwagi końcowe Budynek jest obiektem muzealnym. Instalacja projektowana odbiega od rozwiązań standartowych. Wszelkie zmiany na etapie wykonawstwa należy konsultować z projektantem i inwestorem. Instalacje wykonać estetycznie. W miarę możliwości dostosować kolor izolacji przewodów oraz kolor osprzętu do podłoża. Przewody i puszki mocować w taki sposób aby wszędzie gdzie jest taka możliwość znajdowały się poza zasięgiem wzroku. (np. na wierzchu belki). Oprawy oświetleniowe przyjęte w projekcie należy traktować przykładowo. Mogą być zastosowane inne oprawy po uprzednim uzgodnieniu z architektem i inwestorem.
