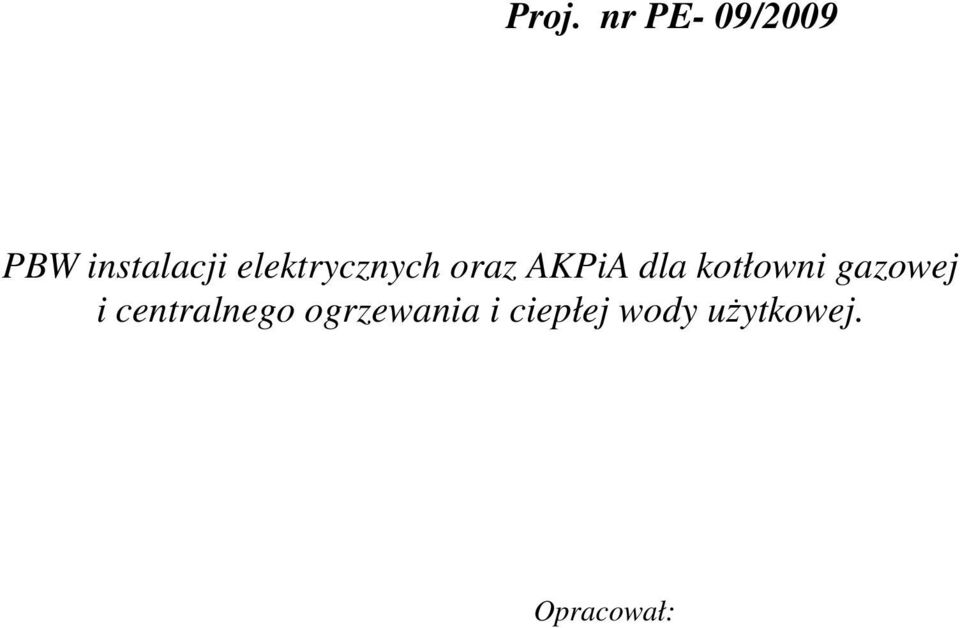

Proj. nr PE- 09/2009. PBW instalacji elektrycznych oraz AKPiA dla kotłowni gazowej i centralnego ogrzewania i ciepłej wody uŝytkowej.

Transkrypt

1 Proj. nr PE- 09/2009 PBW instalacji elektrycznych oraz AKPiA dla kotłowni gazowej i centralnego ogrzewania i ciepłej wody uŝytkowej. Opracował:

2 2 2. Spis treści: 1. Strona tytułowa 2 Spis treści 3 Wykaz rysunków 4 ZałoŜenia techniczne 5 Opis techniczny 6 Wykaz materiałów podstawowych 3. Wykaz rysunków Lp. Nazwa rysunku Nr rys 1 Plan sytuacyjne PE - 09 / 01 2 Schemat ideowy zasilania PE -09 / 02 3 Plan instalacji elektrycznej PE -09 / 03 4 Plan instalacji elektrycznej oświetlenia PE -09 / 04 5 Rozdzielnica kotłowni RK PE -09 / 05

3 4. ZałoŜenia techniczne Podstawa opracowania Podstawą opracowania jest umowa nr 05/2009 z dnia 2 lutego zawarta pomiędzy Pracownią projektową VARIUS i Samodzielnym Publicznym ZOZ- Ośrodek Rehabilitacji Dzieci Niepełnosprawnych w Zabrzu Podkłady projektowe Projekt niniejszy opracowano w oparciu o następujące podkłady projektowe : projekt techniczny technologiczny kotłowni gazowej inwentaryzację istniejącej instalacji elektrycznej dla celów projektowych projekt wymiany z modernizacją rozdzielnicy głównej oraz układu pomiarowego w budynku SPZOS nr projektu PE - 20/ Przepisy normy Opracowanie niniejsze wykonano w oparciu o następujące normy : - norma PN-EN :2000 Instalacje elektryczne w obiektach budowlanych - Zakres,przedmiot i wymagania podstawowe. - norma PN- IEC :2000 Ochrona dla zapewnienia bezpieczeństwa - norma PN-EN Światło i oświetlenie miejsc pracy we wnętrzach. - norma PN IEC Dobór i montaŝ wyposaŝenia elektrycznego ObciąŜalność prądowa długotrwała przewodów

4 5. OPIS TECHNICZNY Zakres opracowania W zakres niniejszego opracowania wchodzą następujące zagadnienia projektowe : zasilanie instalacji elektrycznej kotłowni gazowej (wg proj. PE-20/2008) instalacja elektryczna siły i gniazd wtyczkowych instalacja oświetlenia kotłowni gazowej instalacja uziemienia i połączeń wyrównawczy 5.2 Wyjaśnienia ogólne Z uwagi na potrzebę przeniesienia istniejącej kotłowni gazowej jak równieŝ wyeksploatowanie urządzeń kotłowni gazowej obsługującej PZOZ-ORDN zaprojektowano nową zmodernizowaną kotłownię gazową. Nowa kotłownia została zlokalizowana w pomieszczeniu przylegającym do istniejącej kotłowni, a pomieszczenie obecnej kotłowni po adaptacji zostanie przystosowana jako maszynownia nowoprojektowanego hydraulicznego dźwigu osobowego Dane ogólne zasilania Napięcie zasilania U V,50 Hz Moc zainstalowana Pi - 3,5 kw Moc zapotrzebowana Pz - 1,6 kw Prąd szczytowy Isz - 7,9 A 5.4. Zasilanie Linia zasilająca istniejącą kotłownię gazowa została ujęta w projekcie wymiany z modernizacją rozdzielnicy głównej nr proj. PE-20/2008. W powyŝszym projekcie przewidziano wykonanie zasilanie przewodem kabelkowym 750 V typu YDY 5x4. Z uwagi na fakt,ŝe odbiorniki elektryczne nowoprojektowanej kotłowni gazowej przewidziane są do zasilania napięciem 1-fazowym 230 V, AC nie ma potrzeby układania przewodu 5 Ŝyłowego. Zmiana lokalizacji, potrzeba zainstalowania wyłącznika ppoŝ. kotłowni na zasilaniu spowodowała, Ŝe zdecydowano się na wykonanie linii zasilającej przewodem 750 V typu YDY 3x4. Zaprojektowaną w projekcie nr PE-20/2008 linę zasilającą naleŝy skreślić. W miejscu pokazanym na planie instalacyjnym kotłowni naleŝy zainstalować wyłącznik zasilania kotłowni gazowej ppoŝ. typu 95PPXA16NT (kolor czerwony). Schemat ideowy zasilania pokazano na rysunku PE-09/ Instalacja elektryczna zasilania urządzeń kotłowni i gniazd wtyczkowych Instalacja elektryczna urządzeń kotłowni gazowej obejmuje zasilanie i sterowanie następujących urządzeń jak : - kocioł gazowy o mocy grzewczej 70 kw z palnikiem oraz z zabudowanym regulatorem DIGI COMFORT R32 - pompy obiegowe c.o. i c.w.u. - pompę ładującą c.w.u - pompę odwadniającą PowyŜsze odbiorniki wymagają zasilania napięciem 230V,AC.

5 Zastosowany kocioł gazowy dostarczony jest przez dostawcę z elektronicznym regulatorem pogodowym oraz układem do sterowania pracą palnika gazowego. Pracą kotła oraz pompami c.o. i c.w.u struję zabudowany na kotle regulator R32 umoŝliwiający zaprogramowanie pracy kotła wg krzywej grzania lub programu dostosowanego do potrzeb uŝytkownika obiektu. Pompy cyrkulacyjne c.o. i c.w.u oraz pompa cyrkulacyjna c.w.u sterowane są bezpośrednio z regulatora R32,a przewody zasilające pompy i czujniki wyprowadzone są z listwy zaciskowej regulatora. Połączenia obwodów sterujących i sygnalizacyjnych wykonać naleŝy zgodnie ze schematem technologicznym i DTR kotła gazowego, a zastosowane przewody pokazano na schemacie ideowym rys nr PE-09/02 Zasilanie kotła gazowego wykonać przewodem OWY 3x1,5 prowadzonym w listwie PCV o wym. 50 x20 mm na tynku. Regulator R32 współpracuje z czujnikiem temperatury zewnętrznej, czujnikiem temperatury na zasobniku cwu. oraz czujnikiem temperatury wody powrotnej na kotle. Czujnik temperatury zewnętrznej naleŝy zainstalować na zewnętrznej ścianie budynku od strony północnej na wysokości około 3 m od podłoŝa. Połączenie czujnika zewnętrznego ze sterownikiem kotła wykonać przewodem ekranowanym typu YnTKSYekw 1x2x1,0 Dla zapobieŝenia pracy pomp c.o i c.w.u przed suchobiegiem przy kaŝdej pompie naleŝy zainstalować presostat typu KPI-35. Presostat ma na celu przerwanie zasilanie danej pompy w przypadku zaniku ciśnienia czynnika grzewczego przy pompie Rozdzielnica RK Do zasilania urządzeń i aparatury kotłowni gazowej zaprojektowano rozdzielnicę naścienną typu RN 2x12-55 o stopniu szczelności IP55. Rozdzielnicę naleŝy wyposaŝyć w typową aparaturę modułową jak pokazano na rysunku PE-09/05, a schemat ideowy rozdzielnicy pokazano na rys PE-09/02. Rozdzielnicę instalować na ścianie w kotłowni w miejscu pokazanym na planie instalacyjnym rys PE -09/ Instalacja elektryczna oświetlenia i gniazd wtyczkowych W pomieszczeniu kotłowni zaprojektowano nową instalację elektryczną oświetlenia i gniazd wtyczkowych dla celów serwisowych i zasilania pompy odwadniającej. Przewiduje się zainstalowanie na stropie oprawy oświetleniowej świetlowkowej typu OPK 223 PC o stopniu szczelności IP-65 i mocy 2x36 W i 2x18 W. Instalacje elektryczną oświetlenia i gniazd wtyczkowych zaprojektowano przewodem miedzianym kabelkowym typu YDYp 3x1,5 z zastosowaniem osprzętu natynkowego szczelnego. Przewody ułoŝyć pod tynkiem przy zastosowaniu osprzętu szczelnego IP44. NatęŜenie oświetlenia zaprojektowano zgodnie z normą EN :2002, a wartość obliczona Eśr >150 lx. Szczegóły wykonania instalacji pokazano na planie instalacyjnym PE-09/ Aktywny system bezpieczeństwa gazowego (ASBG) System ASBG ma na celu zamknięcie dopływu gazu w chwili wycieku gazu w kotłowni gazowej. Detektor DEX zainstalowany na suficie kotłowni nad palnikiem kotła w chwili pojawienia się gazu przekaŝe sygnał do modułu alarmowego MD-2.Z,a ten przekaŝe z impuls do zamknięcia zaworu kulowego MAK na dopływie gazu. Ponadto sygnał akustyczny o awarii gazu zostanie podany do syreny alarmowej i zapali lampkę sygnalizacyjną przed wejściem do kotłowni gazowej. 5

6 6 W skład systemu ASBG wchodzi : - moduł alarmowy (centralka) MD2Z - detektor gazów wybuchowych DEX-1 - głowica samozamykająca z kurkiem kulowym MAG - syrena alarmowa S-3 - lampa sygnalizacyjna LS Instalację elektryczną połączeń wykonać przewodem typu YDY o przekroju 2x1oraz 4x1 mm2,a dla dola podłączenia zaworu MAG-1 przewód YDY 2x2,5 mm2. Instalację wykonać jako podtynkową,a połączenia wykonać zgodnie z Instrukcją obsługi systemu ASBG dostarczoną z urządzeniami tego systemu. Instalację systemu naleŝy wykonać zgodnie z obowiązującymi przepisami i normami a wykonawstwo i odbiór powierzyć uprawnionej firmie lub osobie posiadającej odpowiednie kwalifikacje i doświadczenie. Odbiór instalacji naleŝy zakończyć protokołem odbioru i potwierdzeniem o wykonaniu próby działania systemu z wynikiem pozytywnym Ochrona przeciwporaŝeniowa i przepięciowa Jako środek ochrony przeciwporaŝeniowej dodatkowej zastosowano metodę szybkiego samoczynnego wyłączenia zasilania w układzie sieciowym TN-S. Do tego celu zastosowano wyłączniki samoczynne modułowe z wyzwalaczami zwarciowymi i przeciąŝeniowymi. Odbiorniki technologiczne kotłowni oraz gniazda wtyczkowe dodatkowo chronione są wyłącznikami przeciwporaŝeniowymi róŝnicowa prądowymi o prądzie róŝnicowym 0,03 A Wszystkie elementy metalowe instalacji, które normalnie nie są pod napięciem, naleŝy połączyć z przewodem ochronnym PE. Prace związane z ochroną przeciwporaŝeniową naleŝy wykonać zgodnie z normą PN IEC :2000, a po zakończeniu montaŝu sprawdzić skuteczność ochrony przez wykonanie pomiarów kontrolnych. W rozdzielnicy RK z uwagi na instalowanie elementów elektronicznych wraŝliwych na przepięcia sieciowe (sterownik) przewidziano zainstalowanie ochronnika przeciwprzpięcowego klasy C typu DEHN guard o poziomie ochrony 1.4 kv. W rozdzielnicy głównej budynku zostały przewidziany ochronnik klasy B,który nie wchodzi w zakres tego opracowania. Z uwagi na brak danych sieciowych nie ma moŝliwości obliczenia impedancji pętli zwarciowej. W związku z powyŝszym naleŝy wykonać pomiary kontrolne skuteczności ochrony przeciwporaŝeniowej,a maksymalna impedancja pętli zwarciowej na zaciskach rozdzielnicy RK nie moŝe przekraczać wielkości: Uo 230 Zs = = k x Ib 7,9 x 20 = 1,45 Ω dla bezpiecznika DO2/20 A oraz czasu wyłaczenia T = 0,4 s. Dla urządzeń technologicznych kotłowni i gniazd wtyczkowych obwody zabezpieczono dodatkowo wyłącznikami róŝnicowoprądowymi o prądzie róŝnicowym 30 ma.skuteczność szybkiego wyłaczenia jest łatwa do osiągnięcia ( Zs = 694 Ω ) i obliczenia zbędne.

7 5.10. Uziemienie oraz połączenia wyrównawcze 7 W pomieszczeniu kotłowni gazowej projektuje się zainstalowanie szyny połączeń wyrównawczych oznaczonej symbolem GSW, która ma na celu uziemienie i ekwipotencjalizację wszystkich elementów metalowych dostępnych w kotłowni. Do tego celu projektuje się zastosować typową szynę wyrównawczą typu SWP-G1. Szynę połączeń wyrównawczych GSW naleŝy dodatkowo uziemić przez połączenie w ziemi z uziomem instalacji odgromowej lub wykonać uziom prętowy pionowy. Rezystancja uziemienia Ru < 10 omów Połączenie uziomu z szyną GSW wykonać taśmą stalową ocynkowaną Fe/Zn 25x3 mm. Do przewodów wyrównawczych naleŝy podłączyć : - obudowę kotła gazowego - rurociągi metalowe wody zimnej i ciepłej - metalowe rurociągi gazowe wewnątrz kotłowni - inne konstrukcje metalowe np. wsporcze rurociągów Połączenia wyrównawcze wykonać przewodem LgY 4 prowadzonym w rurze RL16 na tynku. Komin metalowy kotłowni oraz kanał wentylacyjny wychodzący nad dach budynku naleŝy uziemić przez połączenie kominów z uziomem budynku jak pokazano na rys. PE-09/ Uwagi końcowe Wszystkie prace montaŝowe i budowlane naleŝy wykonać w zgodnie zobowiązującymi normami i przepisami a w szczególności z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych. Część D - Zeszyt 2 Instalacje elektryczne i piorunochronne w budynkach uŝyteczności publicznej.

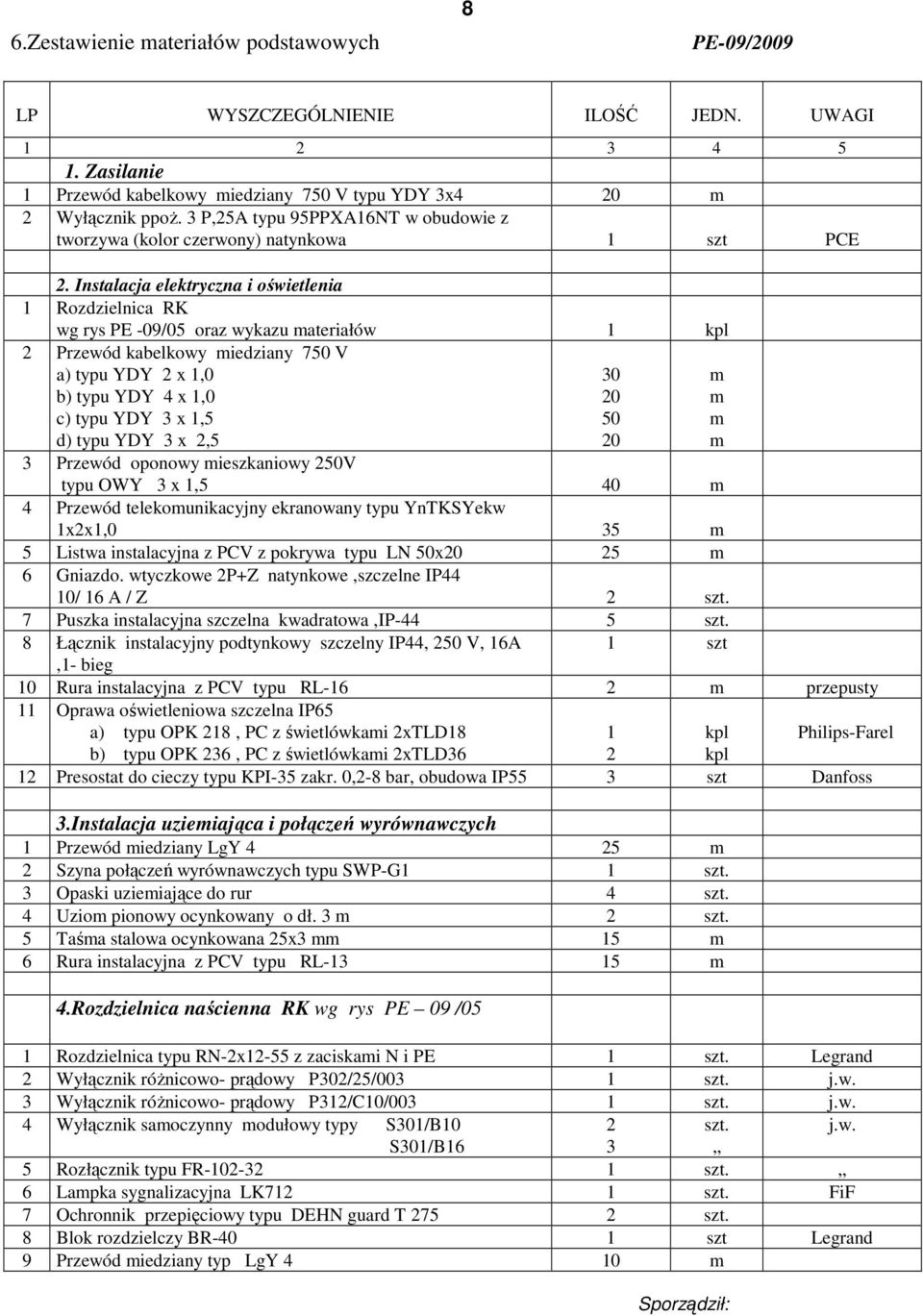

8 6.Zestawienie materiałów podstawowych 8 PE-09/2009 LP WYSZCZEGÓLNIENIE ILOŚĆ JEDN. UWAGI Zasilanie 1 Przewód kabelkowy miedziany 750 V typu YDY 3x4 20 m 2 Wyłącznik ppoŝ. 3 P,25A typu 95PPXA16NT w obudowie z tworzywa (kolor czerwony) natynkowa 1 szt PCE 2. Instalacja elektryczna i oświetlenia 1 Rozdzielnica RK wg rys PE -09/05 oraz wykazu materiałów 1 kpl 2 Przewód kabelkowy miedziany 750 V a) typu YDY 2 x 1,0 b) typu YDY 4 x 1,0 c) typu YDY 3 x 1,5 d) typu YDY 3 x 2,5 3 Przewód oponowy mieszkaniowy 250V typu OWY 3 x 1,5 40 m 4 Przewód telekomunikacyjny ekranowany typu YnTKSYekw 1x2x1,0 35 m 5 Listwa instalacyjna z PCV z pokrywa typu LN 50x20 25 m 6 Gniazdo. wtyczkowe 2P+Z natynkowe,szczelne IP44 10/ 16 A / Z 2 szt. 7 Puszka instalacyjna szczelna kwadratowa,ip-44 5 szt. 8 Łącznik instalacyjny podtynkowy szczelny IP44, 250 V, 16A 1 szt,1- bieg 10 Rura instalacyjna z PCV typu RL-16 2 m przepusty 11 Oprawa oświetleniowa szczelna IP65 a) typu OPK 218, PC z świetlówkami 2xTLD18 b) typu OPK 236, PC z świetlówkami 2xTLD kpl kpl Philips-Farel 12 Presostat do cieczy typu KPI-35 zakr. 0,2-8 bar, obudowa IP55 3 szt Danfoss 3.Instalacja uziemiająca i połączeń wyrównawczych 1 Przewód miedziany LgY 4 25 m 2 Szyna połączeń wyrównawczych typu SWP-G1 1 szt. 3 Opaski uziemiające do rur 4 szt. 4 Uziom pionowy ocynkowany o dł. 3 m 2 szt. 5 Taśma stalowa ocynkowana 25x3 mm 15 m 6 Rura instalacyjna z PCV typu RL m 4.Rozdzielnica naścienna RK wg rys PE 09 /05 1 Rozdzielnica typu RN-2x12-55 z zaciskami N i PE 1 szt. Legrand 2 Wyłącznik róŝnicowo- prądowy P302/25/003 1 szt. j.w. 3 Wyłącznik róŝnicowo- prądowy P312/C10/003 1 szt. j.w. 4 Wyłącznik samoczynny modułowy typy S301/B10 2 szt. j.w. S301/B Rozłącznik typu FR szt. 6 Lampka sygnalizacyjna LK712 1 szt. FiF 7 Ochronnik przepięciowy typu DEHN guard T szt. 8 Blok rozdzielczy BR-40 1 szt Legrand 9 Przewód miedziany typ LgY 4 10 m m m m m Sporządził:
