1 KONTRAPUNKT a r c h i t e k t u r a - k o n s t r u k c j a - t e c h n o l o g i a K O N T R A P U N K T V - P R O J E K T Z E S P Ó Ł P R O J E K T O W O - I N W E S T Y C Y J N Y u l. Z a b ł o c i e 3 9, K r a k ó w N I P : R E G O N : B a n k S p ó ł d z i e l c z y w K r z e s z o w i c a c h r - k n r t e l : f a x : e - m a i l : k v p. k v p. p l s e e o u r w e b s i t e : w w w. k v p. p l Temat: Nr opracowania: KON-308/09/PW-A1/E Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Obiekt: Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Lokalizacja: Ul. Jagiellońska, Warszawa, Dzielnica Praga Północ działki nr: 12/2, 15, 27, 28, 29 w obr Inwestor: Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. ks. I. Kłopotowskiego 15, Warszawa Faza: Projekt Wykonawczy BranŜa: Instalacje elektryczne Projekt sporządził zespół: Imię i nazwisko branŝa uprawnienia Izba budowlana mgr inŝ. arch. Aleksander Mirek Generalny projektant 151/98 MP mgr inŝ. Piotr Kapuściński Elektryka 338/2001 MAP/IE/7128/02 mgr inŝ. Jan Wachacki Elektryka - sprawdzający 120/97 MAP/IE/2615/01 Kraków, listopad 2009

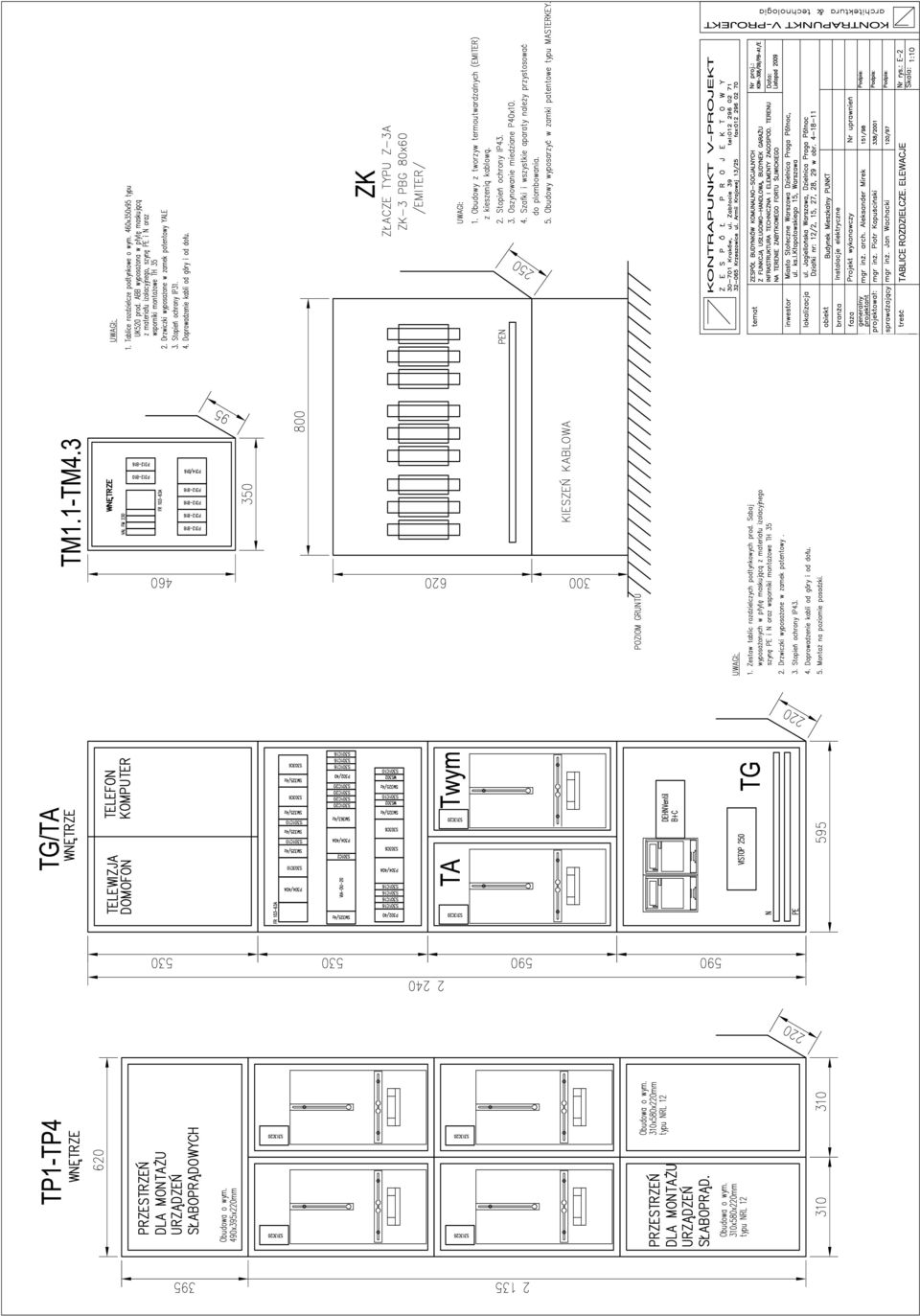

2 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne SPIS ZAWARTOŚCI OPRACOWANIA 1. DOKUMENTACJA PRAWNA Warunki przyłączenia pismo STOEN znak ST-W/ZG/398/2009 z dnia OPIS TECHNICZNY Przedmiot opracowania Charakterystyka obiektu Podstawa opracowania Zakres opracowania Zasilanie w energię elektryczną Instalacje wewnętrznych linii zasilających Instalacje oświetlenia i gniazd wtykowych Instalacje słaboprądowe Instalacja oddymiania poŝarowego klatek schodowych Instalacja ogrzewania koszy rur spustowych instalacji odwodnienia dachu Prowadzenie kabli i przewodów Instalacje ochrony odgromowej i ochrony przeciwprzepięciowej Instalacje ochrony przeciwporaŝeniowej Instalacja połączeń wyrównawczych Ochrona przeciwpoŝarowa Uwagi końcowe OBLICZENIA TECHNICZNE Dobór wewnętrznych linii zasilających (wlz) i zabezpieczeń Sprawdzenie skuteczności ochrony od poraŝeń oraz spadku napięcia Obliczenie natęŝenia oświetlenia 7 4. CZĘŚĆ GRAFICZNA E-1. Schemat strukturalny układu zasilania. E-2. Tablice rozdzielcze. Schematy ideowe. Elewacje. E-3. Schemat ideowy instalacji oddymiania klatki schodowej. E-4. Schemat ideowy instalacji telewizji wewnętrznej. E-5. Schemat ideowy instalacji domofonowej. E-6. Schemat ideowy instalacji telefonicznej. E-7. Schemat ideowy instalacji komputerowej. E-8. Plan instalacji elektrycznych. Rzut piwnic. E-9. Plan instalacji elektrycznych. Rzut parteru. E-10. Plan instalacji elektrycznych. Rzut piętra 1. E-11. Plan instalacji elektrycznych. Rzut piętra 2. E-12. Plan instalacji elektrycznych. Rzut piętra 3. E-13. Plan instalacji odgromowych. Rzut dachu. KON-308/09/PW-A1/E 1

3 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania. Tematem opracowania jest projekt wykonawczy instalacji elektrycznych dla budynków PUNKT 1,2,3,4 i 5 w projektowanym zespole budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ 2.2. Charakterystyka obiektu. Budynek budowany będzie w technologii tradycyjnej z komórkami lokatorskim na poziomie piwnic. Na pozostałych kondygnacjach zaprojektowano 15 lokali mieszkalnych. Ogrzewanie mieszkań z wymiennikowni zlokalizowanej na poziomie piwnic. KaŜde mieszkanie z kuchenką elektryczną Podstawa opracowania. Projekt instalacji elektrycznej wykonano na podstawie: zlecenia Inwestora warunki przyłączenia projektu architektonicznego obowiązujących norm i przepisów 2.4. Zakres opracowania. Dokumentacja projektowa obejmuje budowę: instalację wewnętrznych linii zasilających tablicę rozdzielczą instalację oświetlenia i gniazd wtykowych instalację gniazd wtykowych ogólnego zastosowania instalację odgromową, ruraŝ dla instalacji słaboprądowych, instalację ochrony przeciwporaŝeniowej instalację połączeń wyrównawczych Złącz kablowy Punkt #1 Złącz kablowy Punkt #2 Złącz kablowy Punkt #3 Złącz kablowy Punkt #4 Złącz kablowy Punkt #5 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 10,0 10,0 Wsp. Jednoczesności 0,324 0,324 0,324 0,324 0,324 Moc dla wymiennikowni 9,0 9,0 9,0 9,0 9,0 Moc odb. Administracyjnych 10,0 10,0 10,0 10,0 10,0 Wsp. Jednoczesności 1,000 1,000 1,000 1,000 1,000 P I [kw] 169,0 169,0 169,0 169,0 169,0 P O [kw] 67,6 67,6 67,6 67,6 67,6 I O [A] 111,3 111,3 111,3 111,3 111, Zasilanie w energię elektryczną. Zasilanie wykonane zostanie zgodnie z warunkami przyłączenia liniami kablowymi nn 0,4kV ze stacji transformatorowej nr do złącz kablowych typu Z3-a zabudowanych na elewacji budynku podtynkowo przy klatce schodowej. PowyŜsze stanowić będzie oddzielne opracowanie. Od złącza kablowego do głównej tablicy rozdzielczej TG-TA wykonana zostanie wewnętrzna linia zasilająca jak na rysunku nr E1. W tablicy TG znajduje się główny wyłącznik DPX 160A z cewką wybijakową, która realizuje wyłączenie poŝarowe budynku. Przy kaŝdym wejściu do budynku znajduję się przycisk grzybkowy w obudowie przeszklonej otwierający wyłącznik główny w tablicy TG. KON-308/09/PW-A1/E 2

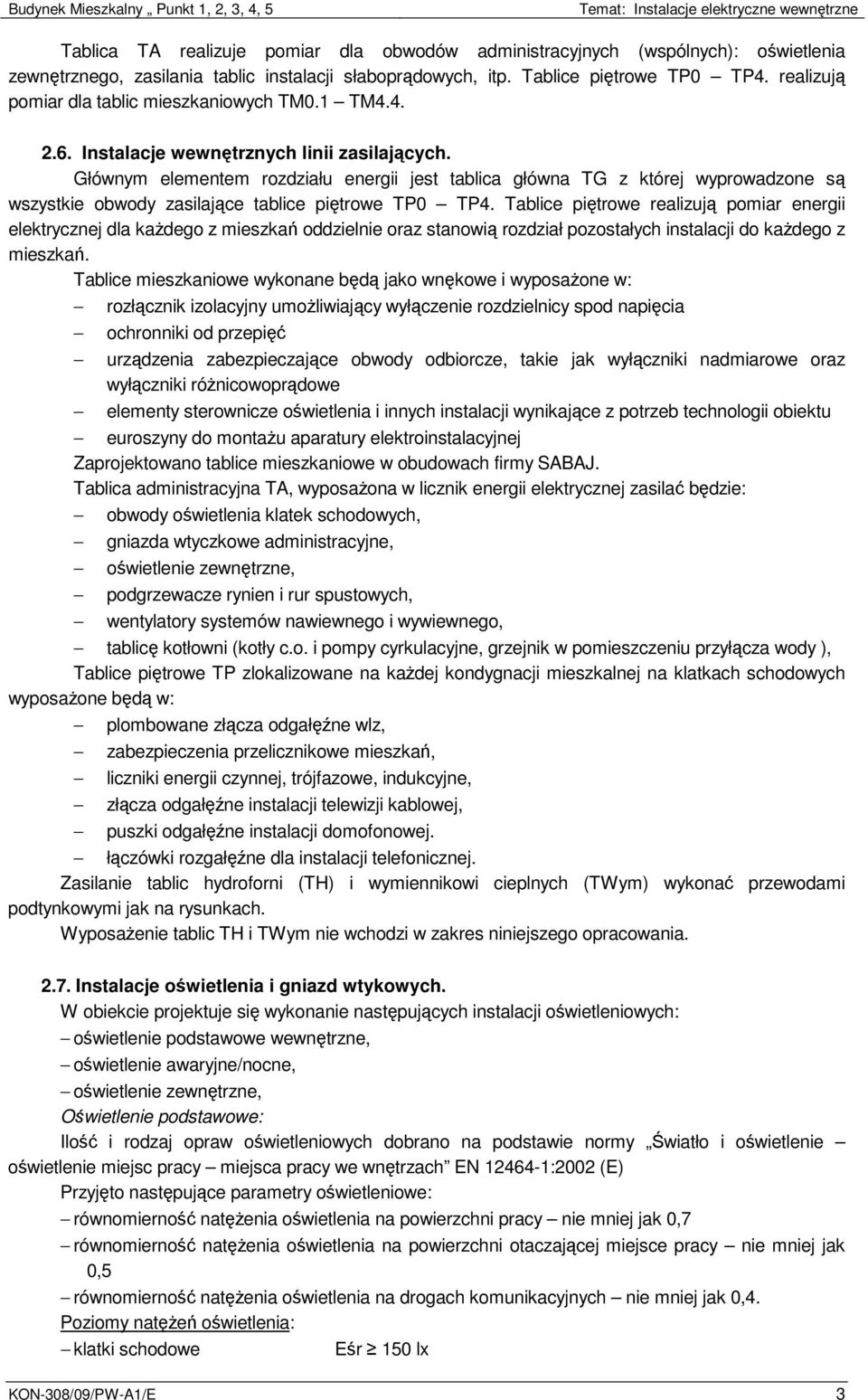

4 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne Tablica TA realizuje pomiar dla obwodów administracyjnych (wspólnych): oświetlenia zewnętrznego, zasilania tablic instalacji słaboprądowych, itp. Tablice piętrowe TP0 TP4. realizują pomiar dla tablic mieszkaniowych TM0.1 TM Instalacje wewnętrznych linii zasilających. Głównym elementem rozdziału energii jest tablica główna TG z której wyprowadzone są wszystkie obwody zasilające tablice piętrowe TP0 TP4. Tablice piętrowe realizują pomiar energii elektrycznej dla kaŝdego z mieszkań oddzielnie oraz stanowią rozdział pozostałych instalacji do kaŝdego z mieszkań. Tablice mieszkaniowe wykonane będą jako wnękowe i wyposaŝone w: rozłącznik izolacyjny umoŝliwiający wyłączenie rozdzielnicy spod napięcia ochronniki od przepięć urządzenia zabezpieczające obwody odbiorcze, takie jak wyłączniki nadmiarowe oraz wyłączniki róŝnicowoprądowe elementy sterownicze oświetlenia i innych instalacji wynikające z potrzeb technologii obiektu euroszyny do montaŝu aparatury elektroinstalacyjnej Zaprojektowano tablice mieszkaniowe w obudowach firmy SABAJ. Tablica administracyjna TA, wyposaŝona w licznik energii elektrycznej zasilać będzie: obwody oświetlenia klatek schodowych, gniazda wtyczkowe administracyjne, oświetlenie zewnętrzne, podgrzewacze rynien i rur spustowych, wentylatory systemów nawiewnego i wywiewnego, tablicę kotłowni (kotły c.o. i pompy cyrkulacyjne, grzejnik w pomieszczeniu przyłącza wody ), Tablice piętrowe TP zlokalizowane na kaŝdej kondygnacji mieszkalnej na klatkach schodowych wyposaŝone będą w: plombowane złącza odgałęźne wlz, zabezpieczenia przelicznikowe mieszkań, liczniki energii czynnej, trójfazowe, indukcyjne, złącza odgałęźne instalacji telewizji kablowej, puszki odgałęźne instalacji domofonowej. łączówki rozgałęźne dla instalacji telefonicznej. Zasilanie tablic hydroforni (TH) i wymiennikowi cieplnych (TWym) wykonać przewodami podtynkowymi jak na rysunkach. WyposaŜenie tablic TH i TWym nie wchodzi w zakres niniejszego opracowania Instalacje oświetlenia i gniazd wtykowych. W obiekcie projektuje się wykonanie następujących instalacji oświetleniowych: oświetlenie podstawowe wewnętrzne, oświetlenie awaryjne/nocne, oświetlenie zewnętrzne, Oświetlenie podstawowe: Ilość i rodzaj opraw oświetleniowych dobrano na podstawie normy Światło i oświetlenie oświetlenie miejsc pracy miejsca pracy we wnętrzach EN :2002 (E) Przyjęto następujące parametry oświetleniowe: równomierność natęŝenia oświetlenia na powierzchni pracy nie mniej jak 0,7 równomierność natęŝenia oświetlenia na powierzchni otaczającej miejsce pracy nie mniej jak 0,5 równomierność natęŝenia oświetlenia na drogach komunikacyjnych nie mniej jak 0,4. Poziomy natęŝeń oświetlenia: klatki schodowe Eśr 150 lx KON-308/09/PW-A1/E 3

5 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne W obliczeniach przyjęto współczynnik utrzymania równy 0,67 przyjmując czyste pomieszczenia oraz 3 letni cykl konserwacyjny. Oświetlenie zewnętrzne: Oprawy oświetlenia zewnętrznego sterowane są z wyłącznika zmierzchowego. Przewidziano wykonanie obwodów jednofazowych zasilających oprawę w wiatrołapie oraz oprawę z numerem budynku. Oświetlenie awaryjne z funkcją oświetlenia nocnego: Projektuje się wykonanie instalacji oświetlenie awaryjnego w oparciu o oprawy fluorescencyjne autonomicze z wbudowanymi bateriami akumulatorów zapewniającego oświetlenie przez okres min dwóch godzin. Oprawy z funkcją pracy na jasno stanowić będą oświetlenie nocne. Oprawy załączać się będą automatycznie w przypadku zaniku napięcia podstawowego, nie później niŝ 1sek. NatęŜenie oświetlenia ewakuacyjnego będzie wynosiło nie mniej niŝ 1 lx przy powierzchni podłogi. W przypadku awaryjnego zaniku napięcia zasilania w danej części obiektu, oprawy w pomieszczeniach, w których zanikło zasilanie, automatycznie i bezzwłocznie załączy się W ciągach komunikacyjnych zainstalowane będą oprawy wyposaŝone w piktogramy wskazujące kierunki ewakuacji Instalacje słaboprądowe Dla celów rozprowadzenie instalacji słaboprądowych przewidziano na poziomie garaŝu wykonanie koryt kablowych pomiędzy tablicami rozdzielczymi instalacji słabopradowych zlokalizowanych w zestawach tablic rozdzielczych TA. Ze skrzynek wyprowadzone piony naleŝy prowadzić poprzez piętrowe tablice rozdzielcze w rurkach instalacyjnych RVS 47 i RVS 28. Na odcinku pion mieszkanie kable prowadzić w rurkach RVS 13,5. Rozprowadzenie instalacji wewnątrz mieszkania prowadzić w rurkach RVS 11. Instalacja domofonu. W budynku przewidziano zabudowę instalacji domofonowej. Drzwi wejściowe do klatek schodowych wyposaŝone będą w zamki elektromagnetyczne. Przy drzwiach zostaną zainstalowane bramofony a w mieszkaniach unifony. Instalacja wykonana będzie przewodami wieloparowymi układanymi w rurach PVC. Odgałęzienia do mieszkań wykonane zostaną w puszkach zabudowanych w piętrowych wnękach instalacji elektrycznej. Instalacja telefoniczna. Do kaŝdego mieszkania doprowadzona zostanie telefoniczna linia abonencka przyłączona do centrali miejskiej. Linie do mieszkań prowadzone będą w ochronnych rurach PVC, w korytku kablowym, przez pomieszczenia garaŝy a w pionach, we wnękach instalacji elektrycznej. Szafka rozdzielcza instalacji, z 80-parową łączówką, zlokalizowana została obok tablicy głównej budynku. Kablowa linia telekomunikacyjna od centrali miejskiej do szafki rozdzielczej budynku doprowadzona zostanie przez TP S.A. na podstawie własnego projektu rozbudowy sieci. Instalacja informatyczna. Rozwiązanie techniczne zewnętrznej instalacji informatycznej zostanie opracowane przez operatora wyłonionego na podstawie przetargu. W ramach wewnętrznej instalacji internetowej przewiduje się zabudowę w budynku szafki informatycznej bez wyposaŝenia. Od szafki do mieszkań wykonana zostanie promieniowa sieć LAN prowadzona przewodem UTP kat.5, układanym jak instalacja telefoniczna. Sieć zakończona zostanie w kaŝdym mieszkaniu gniazdem RJ45. Instalacja telewizyjna wewnętrzna. KaŜde mieszkanie wyposaŝone zostanie w gniazdo abonenckie telewizji wewnętrznej. Instalacja wykonana zostanie przewodem współosiowym układanym jak instalacja telefoniczna. Rozgałęźniki instalacji zabudowane będą w piętrowych wnękach instalacji elektrycznej. Szafkę TTV dla zabudowy urządzeń aktywnych proponuje się zlokalizować obok szafki informatycznej Instalacja oddymiania poŝarowego klatek schodowych. W obiekcie projektuje się zainstalować instalację oddymiania poŝarowego. W skład instalacji wchodzą centrala oddymiania poŝarowego z baterią akumulatorów firmy D+H, siłowniki zainstalowanych w uchylnych klapach dachowych klatek schodowych. Dodatkowo system posiada: KON-308/09/PW-A1/E 4

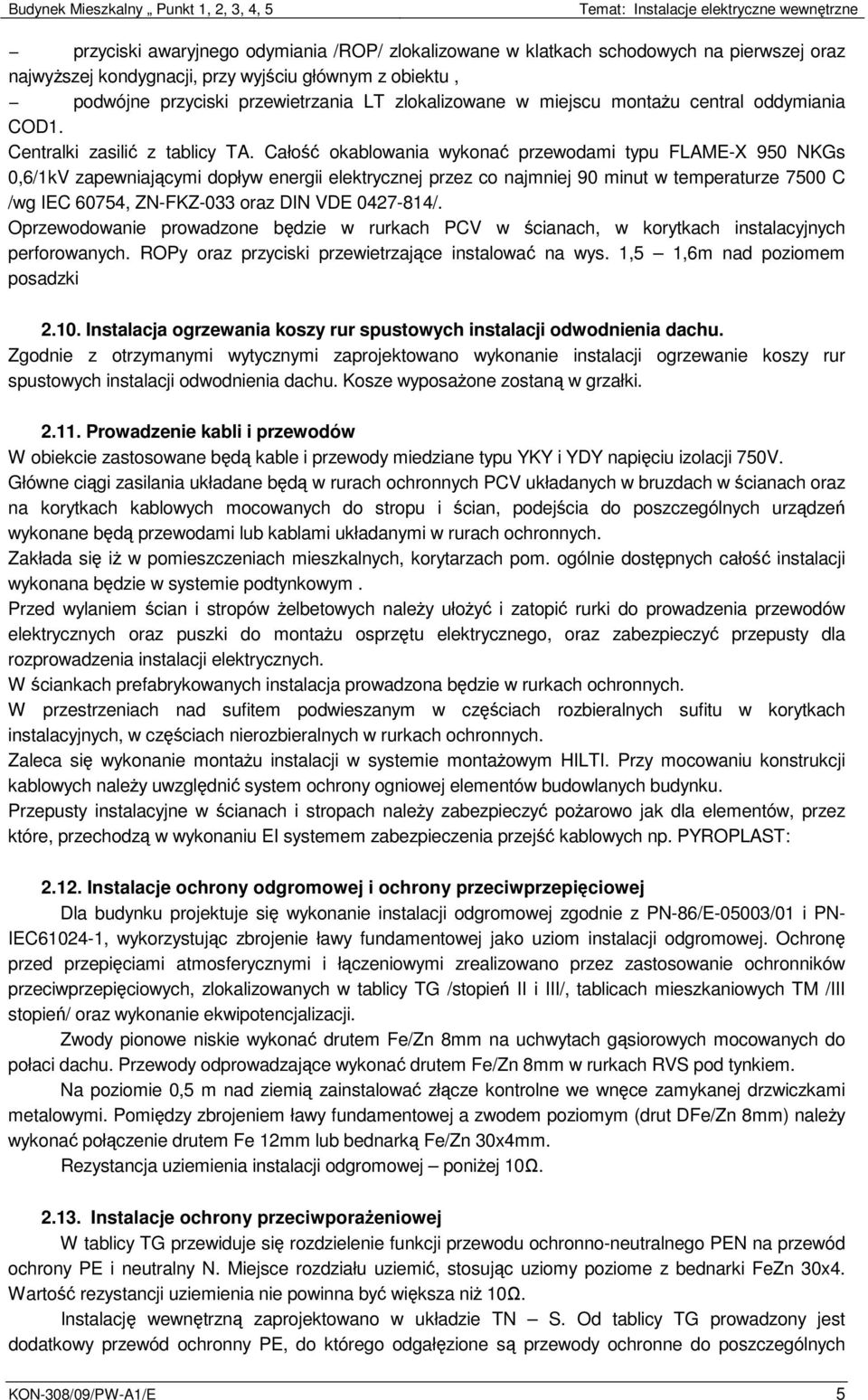

6 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne przyciski awaryjnego odymiania /ROP/ zlokalizowane w klatkach schodowych na pierwszej oraz najwyŝszej kondygnacji, przy wyjściu głównym z obiektu, podwójne przyciski przewietrzania LT zlokalizowane w miejscu montaŝu central oddymiania COD1. Centralki zasilić z tablicy TA. Całość okablowania wykonać przewodami typu FLAME-X 950 NKGs 0,6/1kV zapewniającymi dopływ energii elektrycznej przez co najmniej 90 minut w temperaturze 7500 C /wg IEC 60754, ZN-FKZ-033 oraz DIN VDE /. Oprzewodowanie prowadzone będzie w rurkach PCV w ścianach, w korytkach instalacyjnych perforowanych. ROPy oraz przyciski przewietrzające instalować na wys. 1,5 1,6m nad poziomem posadzki Instalacja ogrzewania koszy rur spustowych instalacji odwodnienia dachu. Zgodnie z otrzymanymi wytycznymi zaprojektowano wykonanie instalacji ogrzewanie koszy rur spustowych instalacji odwodnienia dachu. Kosze wyposaŝone zostaną w grzałki Prowadzenie kabli i przewodów W obiekcie zastosowane będą kable i przewody miedziane typu YKY i YDY napięciu izolacji 750V. Główne ciągi zasilania układane będą w rurach ochronnych PCV układanych w bruzdach w ścianach oraz na korytkach kablowych mocowanych do stropu i ścian, podejścia do poszczególnych urządzeń wykonane będą przewodami lub kablami układanymi w rurach ochronnych. Zakłada się iŝ w pomieszczeniach mieszkalnych, korytarzach pom. ogólnie dostępnych całość instalacji wykonana będzie w systemie podtynkowym. Przed wylaniem ścian i stropów Ŝelbetowych naleŝy ułoŝyć i zatopić rurki do prowadzenia przewodów elektrycznych oraz puszki do montaŝu osprzętu elektrycznego, oraz zabezpieczyć przepusty dla rozprowadzenia instalacji elektrycznych. W ściankach prefabrykowanych instalacja prowadzona będzie w rurkach ochronnych. W przestrzeniach nad sufitem podwieszanym w częściach rozbieralnych sufitu w korytkach instalacyjnych, w częściach nierozbieralnych w rurkach ochronnych. Zaleca się wykonanie montaŝu instalacji w systemie montaŝowym HILTI. Przy mocowaniu konstrukcji kablowych naleŝy uwzględnić system ochrony ogniowej elementów budowlanych budynku. Przepusty instalacyjne w ścianach i stropach naleŝy zabezpieczyć poŝarowo jak dla elementów, przez które, przechodzą w wykonaniu EI systemem zabezpieczenia przejść kablowych np. PYROPLAST: Instalacje ochrony odgromowej i ochrony przeciwprzepięciowej Dla budynku projektuje się wykonanie instalacji odgromowej zgodnie z PN-86/E-05003/01 i PN- IEC , wykorzystując zbrojenie ławy fundamentowej jako uziom instalacji odgromowej. Ochronę przed przepięciami atmosferycznymi i łączeniowymi zrealizowano przez zastosowanie ochronników przeciwprzepięciowych, zlokalizowanych w tablicy TG /stopień II i III/, tablicach mieszkaniowych TM /III stopień/ oraz wykonanie ekwipotencjalizacji. Zwody pionowe niskie wykonać drutem Fe/Zn 8mm na uchwytach gąsiorowych mocowanych do połaci dachu. Przewody odprowadzające wykonać drutem Fe/Zn 8mm w rurkach RVS pod tynkiem. Na poziomie 0,5 m nad ziemią zainstalować złącze kontrolne we wnęce zamykanej drzwiczkami metalowymi. Pomiędzy zbrojeniem ławy fundamentowej a zwodem poziomym (drut DFe/Zn 8mm) naleŝy wykonać połączenie drutem Fe 12mm lub bednarką Fe/Zn 30x4mm. Rezystancja uziemienia instalacji odgromowej poniŝej 10Ω Instalacje ochrony przeciwporaŝeniowej W tablicy TG przewiduje się rozdzielenie funkcji przewodu ochronno-neutralnego PEN na przewód ochrony PE i neutralny N. Miejsce rozdziału uziemić, stosując uziomy poziome z bednarki FeZn 30x4. Wartość rezystancji uziemienia nie powinna być większa niŝ 10Ω. Instalację wewnętrzną zaprojektowano w układzie TN S. Od tablicy TG prowadzony jest dodatkowy przewód ochronny PE, do którego odgałęzione są przewody ochronne do poszczególnych KON-308/09/PW-A1/E 5

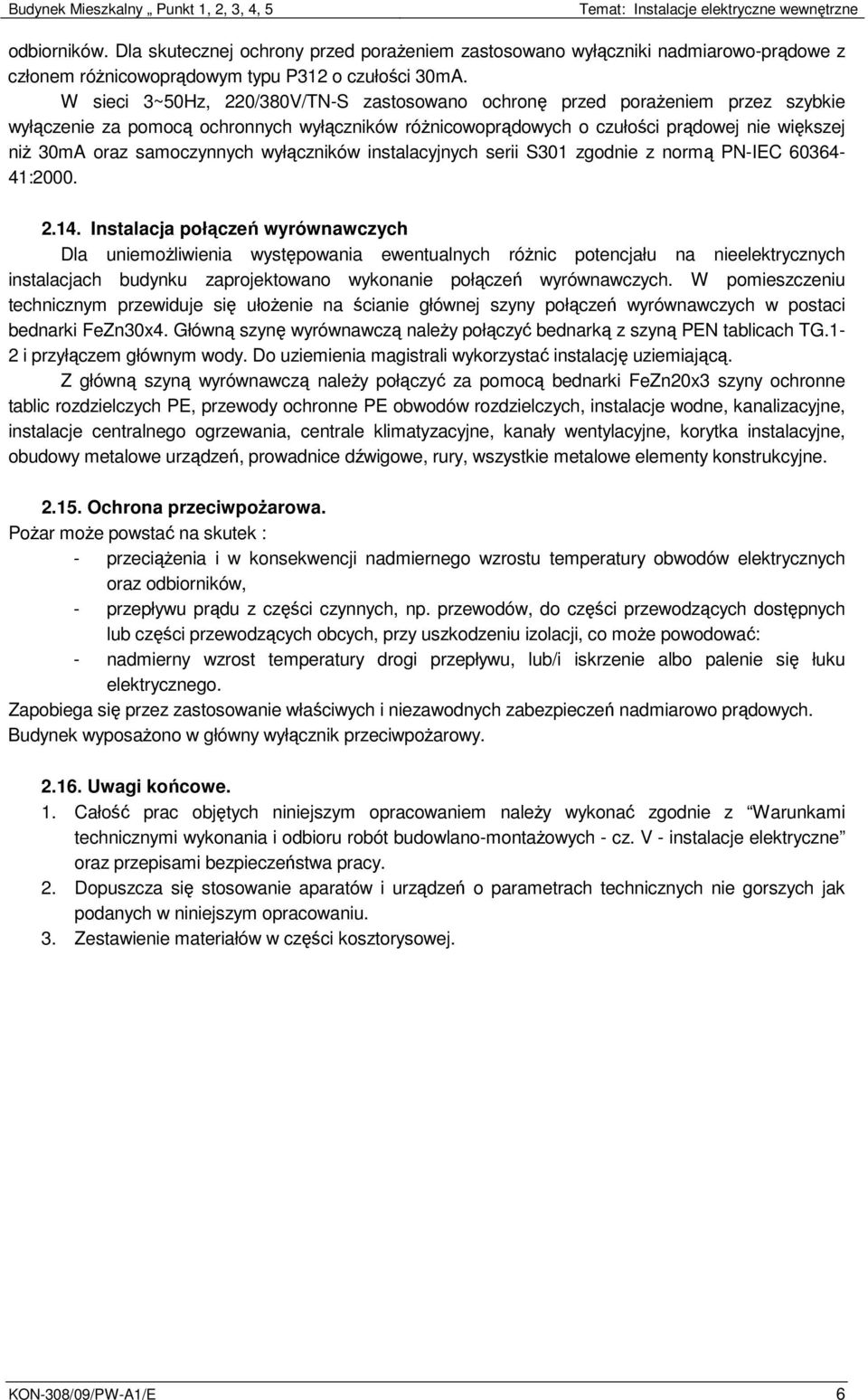

7 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne odbiorników. Dla skutecznej ochrony przed poraŝeniem zastosowano wyłączniki nadmiarowo-prądowe z członem róŝnicowoprądowym typu P312 o czułości 30mA. W sieci 3~50Hz, 220/380V/TN-S zastosowano ochronę przed poraŝeniem przez szybkie wyłączenie za pomocą ochronnych wyłączników róŝnicowoprądowych o czułości prądowej nie większej niŝ 30mA oraz samoczynnych wyłączników instalacyjnych serii S301 zgodnie z normą PN-IEC : Instalacja połączeń wyrównawczych Dla uniemoŝliwienia występowania ewentualnych róŝnic potencjału na nieelektrycznych instalacjach budynku zaprojektowano wykonanie połączeń wyrównawczych. W pomieszczeniu technicznym przewiduje się ułoŝenie na ścianie głównej szyny połączeń wyrównawczych w postaci bednarki FeZn30x4. Główną szynę wyrównawczą naleŝy połączyć bednarką z szyną PEN tablicach TG.1-2 i przyłączem głównym wody. Do uziemienia magistrali wykorzystać instalację uziemiającą. Z główną szyną wyrównawczą naleŝy połączyć za pomocą bednarki FeZn20x3 szyny ochronne tablic rozdzielczych PE, przewody ochronne PE obwodów rozdzielczych, instalacje wodne, kanalizacyjne, instalacje centralnego ogrzewania, centrale klimatyzacyjne, kanały wentylacyjne, korytka instalacyjne, obudowy metalowe urządzeń, prowadnice dźwigowe, rury, wszystkie metalowe elementy konstrukcyjne Ochrona przeciwpoŝarowa. PoŜar moŝe powstać na skutek : - przeciąŝenia i w konsekwencji nadmiernego wzrostu temperatury obwodów elektrycznych oraz odbiorników, - przepływu prądu z części czynnych, np. przewodów, do części przewodzących dostępnych lub części przewodzących obcych, przy uszkodzeniu izolacji, co moŝe powodować: - nadmierny wzrost temperatury drogi przepływu, lub/i iskrzenie albo palenie się łuku elektrycznego. Zapobiega się przez zastosowanie właściwych i niezawodnych zabezpieczeń nadmiarowo prądowych. Budynek wyposaŝono w główny wyłącznik przeciwpoŝarowy Uwagi końcowe. 1. Całość prac objętych niniejszym opracowaniem naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych - cz. V - instalacje elektryczne oraz przepisami bezpieczeństwa pracy. 2. Dopuszcza się stosowanie aparatów i urządzeń o parametrach technicznych nie gorszych jak podanych w niniejszym opracowaniu. 3. Zestawienie materiałów w części kosztorysowej. KON-308/09/PW-A1/E 6

8 Budynek Mieszkalny Punkt 1, 2, 3, 4, 5 Temat: Instalacje elektryczne wewnętrzne 3. OBLICZENIA TECHNICZNE 3.1. Dobór wewnętrznych linii zasilających (wlz) i zabezpieczeń. Zgodnie z normą PN-IEC : 1999 pkt powinny być spełnione warunki: I B I N I Z oraz I 2 1,45٠I Z TABLICA ZK=TG TA TM obwód gniazd obwód oświetl. Pi 169,0 10,0 10,0 2,5 1,5 Po 67,6 10,0 10,0 2,0 1,2 Io 111,3 16,5 16,5 10,7 6,4 Typ kabla 4xLY50+ LYŜo25 YDYŜo5x6 YDYŜo5x6 YDYŜo 3x2,5 YDYŜo 3x1,5 gdzie: l [m] s [mm 2 ] ,5 1,5 U [%] 0,2 0,1 0,8 2,4 2,4 I B [A] 111,3 16,5 16,5 10,7 6,4 I N [A] 125,0 20,0 20,0 25,0 16,0 I Z [A] 133,1 33,1 33,1 33,1 23,1 I 2 [A] 200,0 34,0 34,0 40,0 25,6 1,45 * I Z [A] 193,0 48,0 48,0 48,0 33,5 I A [A] 750,0 120,0 120,0 150,0 96,0 Z S [ Ω ] 0,013 0,038 0,303 0,545 0,909 Z S *I A < 230 9,7 4,5 36,4 81,8 87,3 I B prąd obliczeniowy w obwodzie [A] I N prąd nastawienia urządzenia zabezpieczającego [A] I Z prąd obciąŝalności długotrwałej kabla/przewodu [A] I 2 prąd zadziałania urządzenia zabezpieczającego [A] 3.2. Sprawdzenie skuteczności ochrony od poraŝeń oraz spadku napięcia. Skuteczność ochrony przed poraŝeniem naleŝy sprawdzić przez pomiary po wykonaniu instalacji. Skuteczność ochrony przed poraŝeniem przez szybkie wyłączanie wyłącznikami instalacyjnymi lub bezpiecznikami jest spełnione dla warunku: Z S x I A < U O gdzie: Z S - impedancja pętli zwarciowej; I A - wartość prądu w amperach, zapewniająca zadziałanie urządzenia odłączającego w czasie określonym w tabeli nr 2 lub dla części instalacji zgodnie z paragrafem 17. Ust. Nr 3 - w czasie nie przekraczającym 5 sek. (obwody rozdzielcze) i 0,2 sek. (obwody pozostałe); U O - napięcie pomiędzy przewodem skrajnym a ziemią w V. Maksymalny procentowy spadek napięcia sprawdzam z zaleŝności: P l U % = k s gdzie: P moc obliczeniowy w obwodzie [kw], l długość obwodu [m], k współczynnik dla linii 3-fazowej miedzianej 88; dla linii 1-fazowej miedzianej 14,5 s przekrój przewodu w obwodzie [mm 2 ] 3.3. Obliczenie natęŝenia oświetlenia Obliczenia natęŝenia oświetlenia zostały wykonane przy zastosowaniu specjalistycznych programów komputerowych. NatęŜenie oraz równomierność oświetlenia obliczono stosując technikę komputerową (metoda odbić wielokrotnych). KON-308/09/PW-A1/E 7
