1 1 Kompensatory gumowe Kompensatory tkaninowe Pożarowe grodzie

2 2

3 3 Kompensatory ditec jakość MADE IN GERMANY Kompensatory przyjmują wydłużenia termiczne, wibracje mechaniczne, drgania mechaniczne i naprężenia w przewodach rurowych, w armaturach i pompach. Nasz system zapewnienia jakości wg ISO 9001 został w 1998 roku zaaprobowany przez TÜV Management Service GmbH. Od roku 2008 nasza firma uzyskała certyfikat wg OHSAS Posiadamy dopuszczenie wg KTA 1401 i jesteśmy certyfikowanym dostawcą dla siłowni jądrowych przez Stowarzyszenie VGB. Są także stosowane do tłumienia dźwięku, jako elementy do demontażu armatur w przewodach rurowych, do przyjmowania tolerancji montażowych i jako uszczelnienie przepustów ściennych dla przewodów rurowych. Typowe branże zastosowania: elektrownie do wytwarzania energii instalacja do spalania śmieci i osadów przemysł chemiczny technika farmaceutyczna i rafinacyjna zaopatrzenie w gaz i wodę budowa aparatów, maszyn i silników przemysł cementowy i wzbogacania rudy budowa statków technika powietrzna, klimatyzacyjna i wewnątrz budynków huty, stalownie i walcownie przemysł papierniczy i spożywczy technika załadunkowa

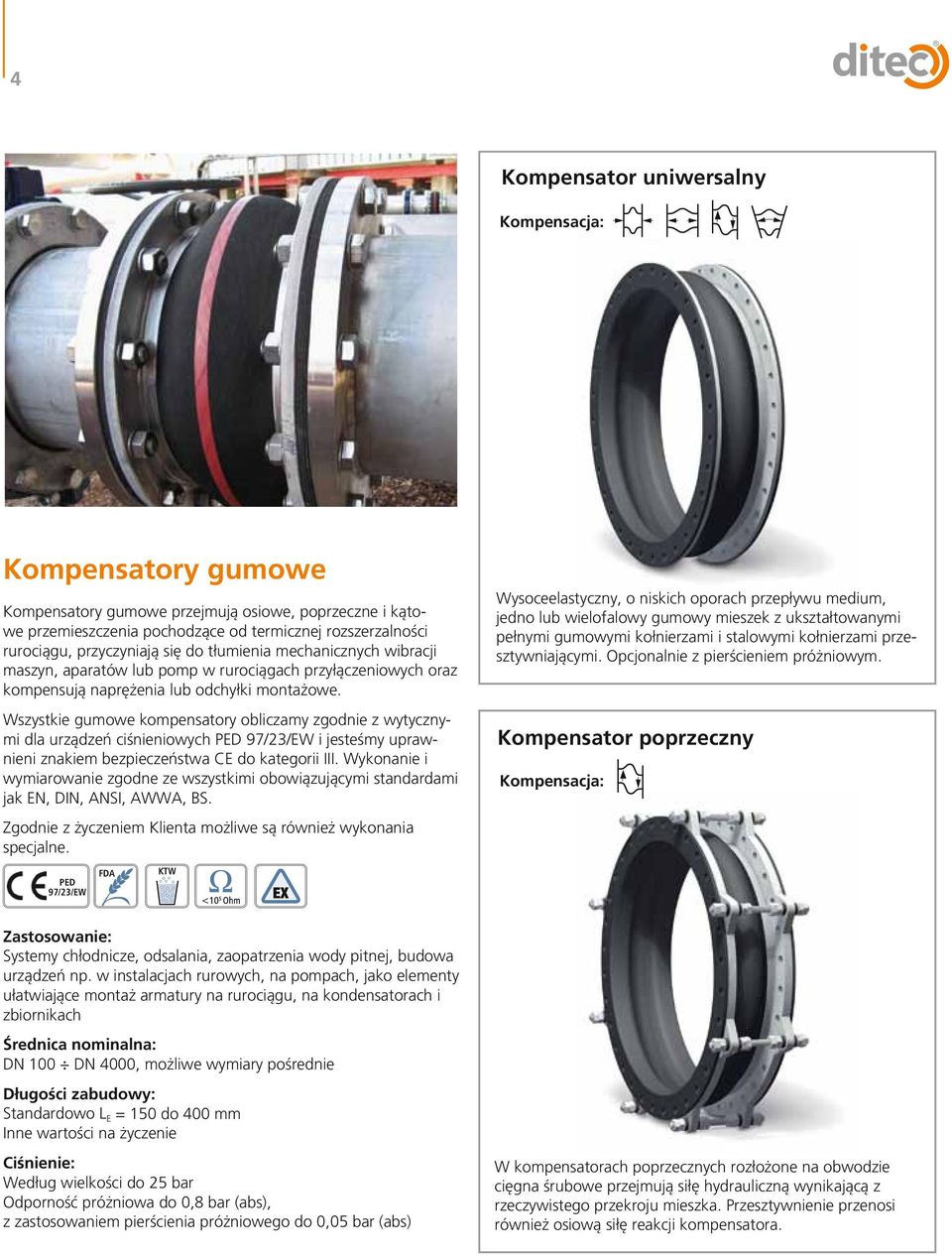

4 4 Kompensator uniwersalny Kompensacja: Kompensatory gumowe Kompensatory gumowe przejmują osiowe, poprzeczne i kątowe przemieszczenia pochodzące od termicznej rozszerzalności rurociągu, przyczyniają się do tłumienia mechanicznych wibracji maszyn, aparatów lub pomp w rurociągach przyłączeniowych oraz kompensują naprężenia lub odchyłki montażowe. Wszystkie gumowe kompensatory obliczamy zgodnie z wytycznymi dla urządzeń ciśnieniowych PED 97/23/EW i jesteśmy uprawnieni znakiem bezpieczeństwa CE do kategorii III. Wykonanie i wymiarowanie zgodne ze wszystkimi obowiązującymi standardami jak EN, DIN, ANSI, AWWA, BS. Zgodnie z życzeniem Klienta możliwe są również wykonania specjalne. PED 97/23/EW FDA KTW Wysoceelastyczny, o niskich oporach przepływu medium, jedno lub wielofalowy gumowy mieszek z ukształtowanymi pełnymi gumowymi kołnierzami i stalowymi kołnierzami przesztywniającymi. Opcjonalnie z pierścieniem próżniowym. Kompensator poprzeczny Kompensacja: Zastosowanie: Systemy chłodnicze, odsalania, zaopatrzenia wody pitnej, budowa urządzeń np. w instalacjach rurowych, na pompach, jako elementy ułatwiające montaż armatury na rurociągu, na kondensatorach i zbiornikach Średnica nominalna: DN 100 DN 4000, możliwe wymiary pośrednie Długości zabudowy: Standardowo L E = 150 do 400 mm Inne wartości na życzenie Ciśnienie: Według wielkości do 25 bar Odporność próżniowa do 0,8 bar (abs), z zastosowaniem pierścienia próżniowego do 0,05 bar (abs) W kompensatorach poprzecznych rozłożone na obwodzie cięgna śrubowe przejmują siłę hydrauliczną wynikającą z rzeczywistego przekroju mieszka. Przesztywnienie przenosi również osiową siłę reakcji kompensatora.

5 5 Pierścienie próżniowe i pierścienie nadciśnieniowe Rodzaje przesztywnień Wykonania materiałowe mieszka do 100 C: EPDM Woda chłodząca, woda grzewcza, woda morska, kwasy EPDM, woda pitna Woda pitna EPDM, beż, produkty Do środków spożywczych spożywcze EPDM antyścieralna Do materiałów abrazyjnych, wodny transport piasku EPDM izolacja Urządzenia energetyczne IIR Woda grzewcza, kwasy Ługi CSM Mocne kwasy, ługi, chemikalia NBR Oleje, benzyna, rozpuszczalniki, sprężone powietrze NBR, jasny, produkty spożywcze Olej spożywczy, żywność z zawartością oleju do 80 C: CR Woda chłodnicza, lekko zaolejona woda, woda morska do 70 C: NR Media nieagresywne chemiczne o dużej ścieralności do 150 C: HNBR Oleje, benzyna, rozpuszczalniki, sprężone powietrze do 180 C: FPM Agresywne chemikalia, pochodne ropy naftowej do 200 C: Silikon (Q) Powietrze, atmosfera wody morskiej Silikon (Q), biały, produkty spożywcze Środki spożywcze, inżynieria biomedyczna PTFE wykładzina: Stanowi barierę chemiczną gumowego mieszka. Dla średnicy do DN300 w formie luźnej wykładziny, dla większych średnic występuje w formie przywulkanizowanej do wewnętrznej powierzchni mieszka.

6 6 Uszczelnienia przepustów ściennych Kompensacja: Uszczelnienia przepustów rurowych zabezpieczają budowle przed przedostawaniem się wody gruntowej wzdłuż rurociągów. Uszczelniania przejmują również przemieszczenia wynikłe z osadzania się budowli względem rurociągu, przemieszczenia rurociągu w kierunku osiowym, poprzecznym i kątowym. Istnieje wykonanie uszczelnienia ze złączem montażowym wykonywanym na miejscu na istniejącym rurociągu. W tym przypadku kompensator jest indywidualnie dopasowany do istniejących wymiarów. Uwzględniania jest przy tym ewentualna ekscentryczność pomiędzy rurą medium a rurą ścienną. badanie kontrolne prototypu Zastosowanie: Elektrownie, budowa urządzeń, szyby armaturowe, maszynownie np. przy osadzaniu się budowli w obrębie przepustów rurowych lub zbiorników, uszczelnienia wód gruntowych na magistralach grzewczych Średnica nominalna: Standardowo do DN Inne wielkości możliwe na życzenie Długości zabudowy: Standardowo L E = mm Inne wielkości na życzenie Ciśnienie: Według wielkości do 2,5 bar. Dla podciśnienia lub zewnętrznego ciśnienia zalecane jest zastosowanie pierścienia próżniowego Rodzaje elastomeru: EPDM, IIR, CSM, CR, FPM, Silikon (Q) Według ciśnienia i wielkości, z mocowaniem do ściany, rury pośredniej, za pomocą pełnego kołnierza gumowego i przekładek stalowych lub za pomocą gumowej mufy i opaski zaciskowej.

7 7 Rodzaje zamocowań TYP ciśnienie wielkości W110SS niewielkie rura ścienna do DN 1000 Przykład zabudowy W110FS niewielkie Rura instalacyjna do DN 1000 W110FF W110FF U110A do 2,5 bar sprawdzone do 1,3 bar z pierścieniem próżniowym do 2,5 bar sprawdzone do 1,3 bar z pierścieniem próżniowym wysokie ciśnienia rura ścienna do DN 4000 rura ścienna do DN 4000 rura ścienna do DN 4000

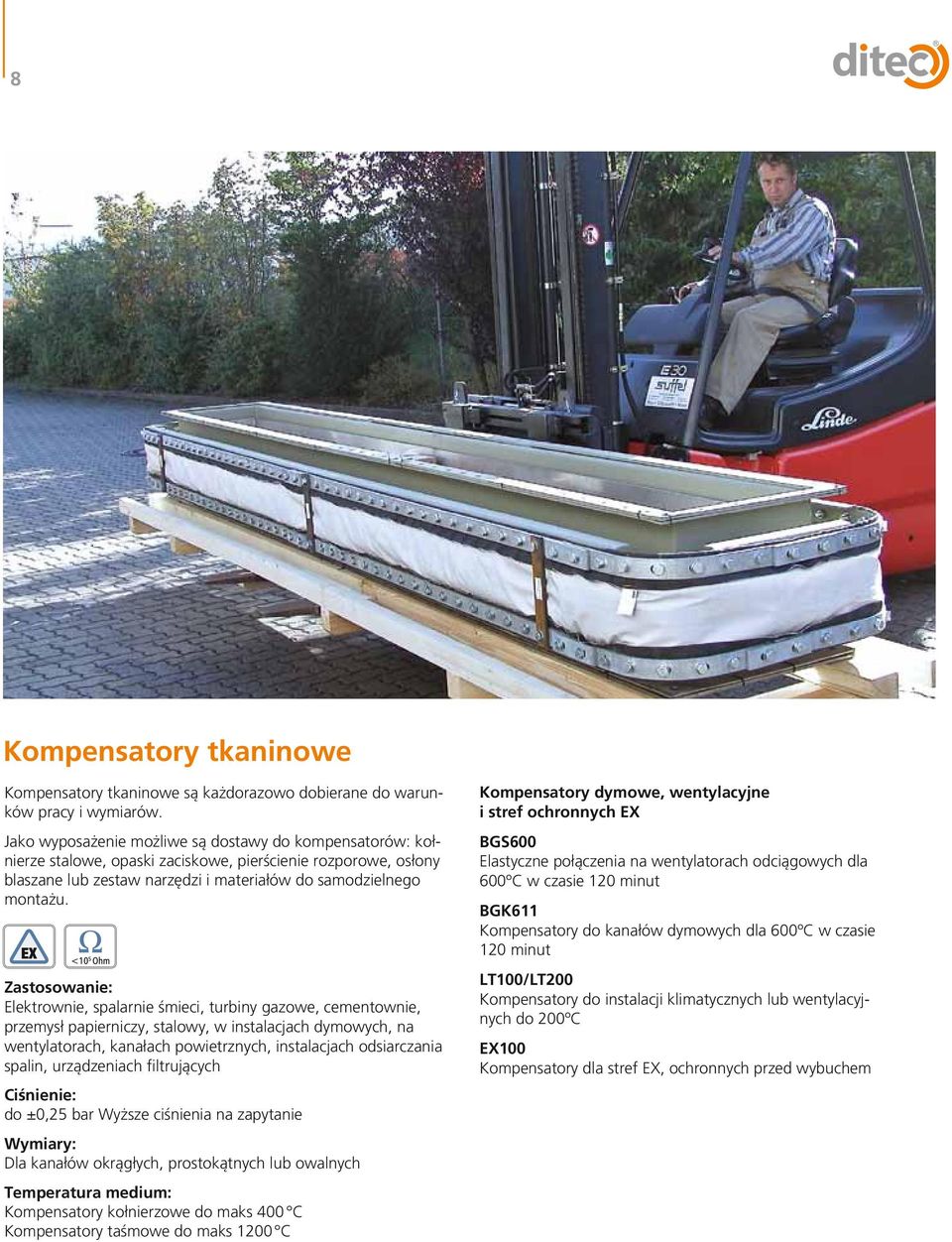

8 8 Kompensatory tkaninowe Kompensatory tkaninowe są każdorazowo dobierane do warunków pracy i wymiarów. Jako wyposażenie możliwe są dostawy do kompensatorów: kołnierze stalowe, opaski zaciskowe, pierścienie rozporowe, osłony blaszane lub zestaw narzędzi i materiałów do samodzielnego montażu. Zastosowanie: Elektrownie, spalarnie śmieci, turbiny gazowe, cementownie, przemysł papierniczy, stalowy, w instalacjach dymowych, na wentylatorach, kanałach powietrznych, instalacjach odsiarczania spalin, urządzeniach filtrujących Ciśnienie: do ±0,25 bar Wyższe ciśnienia na zapytanie Wymiary: Dla kanałów okrągłych, prostokątnych lub owalnych Temperatura medium: Kompensatory kołnierzowe do maks 400 C Kompensatory taśmowe do maks 1200 C Kompensatory dymowe, wentylacyjne i stref ochronnych EX BGS600 Elastyczne połączenia na wentylatorach odciągowych dla 600ºC w czasie 120 minut BGK611 Kompensatory do kanałów dymowych dla 600ºC w czasie 120 minut LT100/LT200 Kompensatory do instalacji klimatycznych lub wentylacyjnych do 200ºC EX100 Kompensatory dla stref EX, ochronnych przed wybuchem

9 9 Kompensator kołnierzowy Kompensacja: Kompensator taśmowy Kompensacja: Jednowymiarowy lub stożkowy elastomer, mieszek wielowarstwowy z somouszczelniającymi się kołnierzami. Kołnierze całościowe lub segmentowe. Jednowymiarowy lub stożkowy elastomer, mieszek wielowarstwowy z obrzeżami pod opaski zaciskowe. Opcjonalne wykonanie ze złączem montażowym.

10 10 Pożarowe grodzie R90 Istnieje prosty system zmniejszający rozprzestrzenianie się ognia i dymu przy przejściach rurociągów przez ściany, który określa się pożarowe grodzie. Posiadamy dopuszczony w budownictwie system grodziowy dla niepalnych rurociągów przechodzących przez ogniomury lub ogniostropy. Te elastyczne uszczelnienia przejmują osiowe i poprzeczne przemieszczenia rurociągu względem ściany lub stropu i gwarantują w czasie pożaru niezawodne odgrodzenie. Pożarowe grodzie W200SS Sprawdzono wg normy DIN 4102, część 11 Ogólne dopuszczenie budowlane Świadectwo kontrolne MPA Braunschweig Nr. P-3740/4280-MPA BS Zastosowanie: Elektrownie, budownictwo, obiekty wysokościowe, maszynownie, Pożarowe grodzie R90 dla przepustów rurowych przez ogniomury i ogniostropy przy osiowych i poprzecznych ruchach kompensacyjnych. Średnica nominalna: Dla rur ściennych do DN 750 i średnicy rury przechodzącej z medium do DN 600 Mocowanie: Za pomocą muf i opasek zaciskowych Opcjonalnie przy braku rury ściennej za pomocą połączenia kołnierzowego Montaż: Elastyczna membrana uszczelniająca ze złączem montażowym przy zabudowie na ułożonym przez ogniomur rurociągu Pożarowe grodzie składają się z elastycznego uszczelnienia po obu stronach ściany lub stropu i pierścieniowej izolacji. Przykład zabudowy W200SS + W410SS

11 Stand: April

12 12 ditec Dichtungstechnik GmbH An der Staustufe Kitzingen Germany phone: fax: info@ditec-kt.de
