1 Ecophon Master Rigid A Przeznaczony do stosowania w szkołach i innych pomieszczeniach, w których wymaga się dobrej akustyki, zrozumiałości mowy i możliwości demontażu sufitu. System Ecophon Master Rigid A (w trakcie patentowania) ma widoczną konstrukcję. Każda płyta może być zablokowana przed przypadkowym demontażem, z możliwością odblokowania i demontażu, gdy zajdzie taka potrzeba. System składa się z płyt Ecophon Master Rigid A, Master Extra Bass i konstrukcji Ecophon Connect o łącznej wadze 3,5 kg/m². Rdzeń płyty wykonany jest z wełny szklanej 3. generacji o wysokiej gęstości. Powierzchnia płyt jest wzmocniona (rozwiązanie typu sandwich ), powierzchnia licowa pokryta jest powłoką Akutex FT. Dostępne są także płyty odbijające dźwięk (powierzchnia gamma). Tył płyty pokryto welonem szklanym, krawędzie są zagruntowane. Ecophon Extra Bass pozwala uzyskać większą chłonność dla niskich częstotliwości dźwięku. By uzyskać najlepszy efekt końcowy, rekomendujemy montaż na oryginalnej konstrukcji Ecophon Connect. Konstrukcja wykonana jest z ocynkowanej stali. Bewley School, West Hunslet, United Kingdom Formaty 600x x x1200 Extra Bass 1600x x x x600 T24 Grubość (d) Szkice montażowe. M316EB M316EB M316EB M333 M333 M333 M333

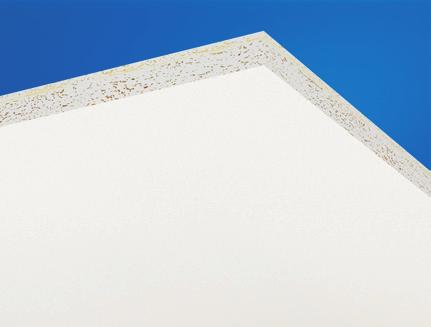

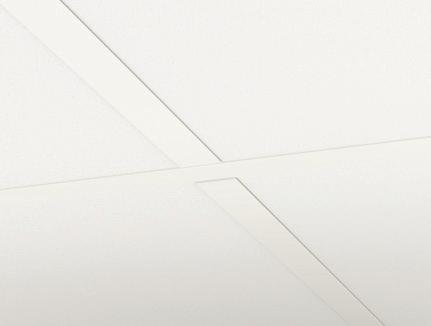

2 Płyta Master Rigid A Przekrój systemu Master Rigid A na konstrukcji Connect T24 System Master Rigid A na konstrukcji Connect T24 Akustyka Pochłanianie dźwięku: Pomiary przeprowadzane zgodnie z EN ISO 354. Klasyfikacja zgodnie z EN ISO α p, Praktyczny współczynnik pochłaniania dźwięku Master Rigid A 20 mm, 50 mm o.d.s. Master Rigid A 20 mm, 200 mm o.d.s. --- Master Rigid A 20 mm + Extra Bass 50 mm, 200 mm o.d.s. Master Rigid A 20 mm + 2xExtra Bass 100 mm, 200 mm o.d.s. --- Master Rigid A gamma 20 mm, 200 mm o.d.s. Częstotliwość, Hz o.d.s = c.w.k. = całkowita wysokość konstrukcyjna d mm c.w.k. mm α p, Praktyczny współczynnik pochłaniania dźwięku α w Klasa pochłaniania dźwięku 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz C A + Extra Bass A + 2xExtra A Bass gamma D Dostęp Płyty są demontowalne, posiadają zabezpieczenie uniemożliwiające przesunięcie. Minimalna wysokość umożliwiająca demontaż określona według schematów montażowych. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. Odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. Odporność na wilgoć Płyty są odporne na wilgoć do 95%, przy temperaturze 30 C bez ugięcia, wypaczenia, czy też rozwarstwienia (EN 13964). Płyty są również przeznaczone do pomieszczeń o trudnych warunkach. W razie wątpliwości projektowych skontaktuj się z działem technicznym Ecophon.

3 Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima California Emission Regulation, CDPH Do produkcji wełny szklanej 3.generacji wykorzystujemy ponad 70% szkła z odzysku oraz naturalne spoiwo pochodzenia roślinnego. Substancje naturalne, wytwarzane m.in. z pszenicy, mogą w początkowej fazie wydzielać delikatny zapach. Jest on całkowicie nieszkodliwy dla zdrowia i nie powoduje żadnych dolegliwości dla organizmu. Zastąpienie ropopochodnych substancji wiążących lepiszczem naturalnym pozwala zaoszczędzić 24 tysiące baryłek ropy rocznie. Wpływ na środowisko naturalne W pełni nadaje się do przetworzenia CO₂ Kg CO₂ equiv/m² 4,22 Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym według badań i klasyfikacji EN ISO Obchodzenie się z płytami i wytrzymałość mechaniczna Szkic montażowy M316EB jest przebadany i zaklasyfikowany do kategorii odporości na uderzenia 3A zgodnie z normą EN 13964, aneks D. Informacje dotyczące minimalnej nośności i maksymalnego obciążenia użytkowego zawarte są we właściwościach funkcjonalnych i mechanicznych w tabeli na Montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz rysunkami pomocniczymi. Informacje na temat minimalnej całkowitej wysokości konstrukcyjnej umieszczone są pod szkicem montażowym w specyfikacji ilościowej. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU).

4 M316EB Szkic montażowy (M316EB): Ecophon Master Rigid A Ecophon Group Specyfikacja ilościowa (wyłączając odpady) 600x x x Master Rigid A 2,8/m² 1,4/m² 0,7/m² 2 Connect T24 Profil główny, montowany co 1200mm (maks. odległość od ściany 600 mm, dopuszcza się 1200 mm, gdy nie ma dodatkowych obciążeń użytkowych między profilem głównym a ścianą) 0,9m/m² 0,9m/m² 0,9m/m² 3 Connect T24 Profil poprzeczny, L=1200 mm, co 600 mm 1,7m/m² 1,7m/m² 0,9m/m² 4 Connect T24 Profil poprzeczny, L=600 mm 0,9m/m² Connect Wieszak regulowany, co 1200 mm (maks. odległość od ściany 600 mm) 0,7/m² 0,7/m² 0,7/m² 6 Connect Uchwyt do wieszaka regulowanego (nie stosować w halach basenowych) 0,7/m² 0,7/m² 0,7/m² 7 Connect Klips podtrzymujący A 2 /panel 2 /panel 2 /panel 8 Connect Profil ceowy, mocowany co 300 mm (1200x1200, co 200 mm) wg obmiarów wg obmiarów wg obmiarów 9 Montaż bezpośredni: Connect Blaszka do mocowania bezpośredniego, mocowana co 1200 mm 0,7/m² 0,7/m² 0,7/m² 10 Extra Bass (1200x600x50 mm) 0,7/m² 0,7/m² 0,7/m² Δ Minimalna całkowita wysokość konstrukcyjna: 100 mm δ Najmniejszy prześwit umożliwiający demontaż: 120mm (bez płyt dzwiękoizolacyjnych Extra Bass) - - null Maks. obciążenie użytkowe (N) Min. nośność (N) 600x x x Patrz specyfikacja ilościowa Connect Klips podtrzymujący A (w trakcie patentowania) Connect Klucz magnetyczny Obciążenie użytkowe/ nośność

5 M333 Szkic montażowy (M333): Ecophon Master Rigid A Specyfikacja ilościowa (wyłączając odpady) 1600x x x x600 1 Master Rigid A 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect Kątownik przyścienny, mocowany co 200 mm wg obmiarów wg obmiarów wg obmiarów wg obmiarów 3 Connect T24 Profil Corridor, co 600 mm 1,05/m² 0,95/m² 0,85/m² 0,7/m² 4 Connect Mocowanie ścienne profila T 2 na każdy rząd profila korytarzowego 5 Connect Klips Hygiene 20 3,15/m² (3/ płytę) 2,8/m² (3/płytę) 2,5/m² (3/płytę) 2,1/m² (3/płytę) 6 Connect Kątownik przyścienny wg obmiarów wg obmiarów wg obmiarów wg obmiarów Δ Minimalna wysokość konstrukcyjna: 150 mm δ Najmniejszy prześwit umożliwiający demontaż: 150 mm Maks. obciążenie użytkowe (N) Min. nośność (N) 1600x x x x Patrz Specyfikacja ilościowa Klipsy utrzymujące płyty we właściwym miejscu Obciążenie użytkowe/ nośność
