1 Spis treœci Spis treści... 1 O użytkowaniu... 2 Środki ostrożności... 2 Wstęp... 4 Właściwości produktu... 4 Zawartość opakowania... 5 Opis produktu... 6 Zespół główny... 6 Panel sterowania... 7 Porty połączeń... 8 Pilot zdalnego sterowania z funkcją myszy i wskaźnika laserowego... 9 Instalacja Podłączenie projektora Włączanie/wyłączanie projektora Włączanie projektora Wyłączanie projektora Wskaźnik ostrzeżeń Regulacja wyświetlanego obrazu Regulacja wysokości obrazu projektora Regulacja powiększenia/ostrości projektora Regulacja rozmiaru obrazu projektora Elementy sterowania Panel sterowania i pilot zdalnego sterowania Menu ekranowe OSD Korzystanie z menu ekranowego Drzewo menu Język Ustawienia Koloru Ustawienia obrazu-i Ustawienia obrazu-ii Zarządzanie Ustawienia lampy Dodatki Rozwiązywanie problemów Wymiana lampy Tryby zgodności Polski

2 O użytkowaniu Środki ostrożności Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zasad konserwacji, zalecanych w tej instrukcji obsługi. Ostrzeżenie-Nie wolno patrzeć w obiektyw projektora przy włączonej lampie. Światło lampy może uszkodzić oczy. Ostrzeżenie-Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wolno narażać tego produktu na działanie deszczu lub wilgoci. Ostrzeżenie-Otwieranie lub demontowanie produktu może spowodować porażenie prądem. Ostrzeżenie-Przy wymianie lampy należy odczekać na ostygnięcie urządzenia i zastosować się do wszystkich instrukcji wymiany lampy. Ostrzeżenie-Produkt ten wykrywa stan zużycia lampy. Po wyświetleniu komunikatów ostrzegawczych, należy wymienić lampę. Ostrzeżenie-Po wymianie modułu lampy (patrz strona 25), należy wyzerować funkcję Skasuj licznik lampy poprzez menu ekranowe Ustawienia lampy. Ostrzeżenie-Przed odłączeniem zasilania po uprzednim wyłączeniu projektora, należy upewnić się, że zakończony został cykl chłodzenia. Ostrzeżenie-Należy najpierw włączyć projektor, a następnie źródła sygnału. Ostrzeżenie-Nie należy zakładać przykrywki obiektywu podczas działania projektora. Polski... 2 Ostrzeżenie-Po osiągnięciu stanu zużycia, lampa wypala się, czemu może towarzyszyć się trzeszczący dźwięk. Jeżeli pojawią się takie objawy, projektor nie uruchomi się ponownie, dopóki nie zostanie wymieniony moduł lampy. Aby wymienić lampę, należy wykonać procedury wykazane w części Wymiana lampy.

3 O użytkowaniu Należy: Wyłączyć produkt przed rozpoczęciem czyszczenia. Do czyszczenia obudowy urządzenia używać miękkiej szmatki, zwilżonej łagodnym detergentem. Jeżeli produkt nie będzie długo używany, należy odłączyć wtykę zasilania z gniazda zasilania prądem zmiennym. Nie należy: Blokować szczelin i wylotów wentylacyjnych urządzenia. Używać do czyszczenia urządzenia środków czyszczących o właściwościach ściernych, wosków lub rozpuszczalników. Używać urządzenia w następujących warunkach: - Ekstremalna temperatura i wilgotność otoczenia. - Obszary w których możliwe jest nadmierne zakurzenie i zabrudzenie. - W pobliżu jakichkolwiek urządzeń generujących silne pole magnetyczne. - Przy bezpośrednim oddziaływaniu światła słonecznego Polski

4 Wstęp Właściwości produktu Prezentowanym produktem jest projektor XGA Single chip 0,7 DLP TM. Wśród wyróżniających go właściwości można wymienić: True XGA, 1024 x 768 adresowalnych pikseli Technologia Single chip DLP TM Zgodność z sygnałami NTSC/NTSC4,43/PAL/PAL-M/PAL-N/ SECAM oraz HDTVe (480i/p,576i/p,720p,1080i) Funkcje multi-auto: Automatyczna detekcja, Automatyczny obraz oraz Automatyczny zapise regulacji Pełno funkcyjny pilot zdalnego sterowania z funkcją myszy i wskaźnika laserowego Łatwe w obsłudze wielojęzykowe menu ekranowe Zaawansowana cyfrowa korekcja keystone i wysokiej jakości, pelnoekranowe przeskalowywanie obrazu Łatwy w obsłudze panel sterowania Kompresja SXGA+, SXGA oraz dopasowywanie wymiarów VGA, SVGA Zgodność z systemem Mac Polski... 4

5 Wstęp Zawartość opakowania Projektor ten jest dostarczany ze wszystkimi pokazanymi poniżej elementami. Należy upewnić się, że projektor jest kompletny. Jeżeli brakuje któregokolwiek z pokazanych elementów, należy natychmiast skontaktować się z dostawcą. Projektor z obiektywem Przewód zasilający 1,8m Kabel VGA 1,8m Kabel Composite Video 1,8m Adapter SCART RGB/S-Video (Tylko dla użytkowników z Europy) Pilot zdalnego sterowania z funkcją myszy i wskaźnika laserowego Ze względu na różnice działania w różnych krajach, w niektórych regionach mogą występować inne akcesoria. 2 baterie Dokumenty : Torba do przenoszenia Podręcznik użytkownika Karta szybkiego uruchomienia Karta gwarancyjna 5... Polski

6 Wstęp Opis produktu Zespół główny Polski Panel sterowania 2. Dźwignia powiększenia 3. Pierścień regulacji ostrości 4. Obiektyw powiększenia 5. Przykrywka obiektywu 6. Stopka podnoszenia 7. Przycisk podnoszenia 8. Odbiorniki IR 9. Porty połączeń 10. Gniazdo zasilania

7 Wstęp Panel sterowania Wskaźnik LED temperatury 2. Wskaźnik LED zasilania 3. Wskaźnik LED lampy 4. Zasilanie/Oczekiwanie 5. Menu (Włączenie/wyłączenie) 6. Resynchronizacja 7. Korekcja Keystone 8. Cztery kierunkowe przyciski wyboru 9. Źródło 10. Enter 7... Polski

8 Wstęp Porty połączeń Odbiornik IR 2. Gniazdo zasilania 3. Analogowy sygnał komputera/scart RGB/HDTV/Component Video Złącze wejścia 4. Złącze wejścia Composite Video 5. Złącze wejścia S-Video 6. Złącze wejścia USB 7. Port blokady Kensington TM Polski... 8

9 Wstęp Pilot zdalnego sterowania z funkcją myszy i wskaźnika laserowego Dioda LED podczerwieni 2. Wskaźnik laserowy 3. Dioda LED wskaźnika laserowego 4. Przycisk wskaźnika laserowego 5. Automatyczny obraz 6. Enter 7. Zatrzymanie obrazu 8. Zasilanie 9. Źródło 10. Menu 11. Cztery kierunkowe przyciski wyboru 12. Korekacja Keystone 13. Kliknięcie prawym przyciskiem myszy 14. Kliknięcie lewym przyciskiem myszy 15. Ukryj 16. Mysz 9... Polski

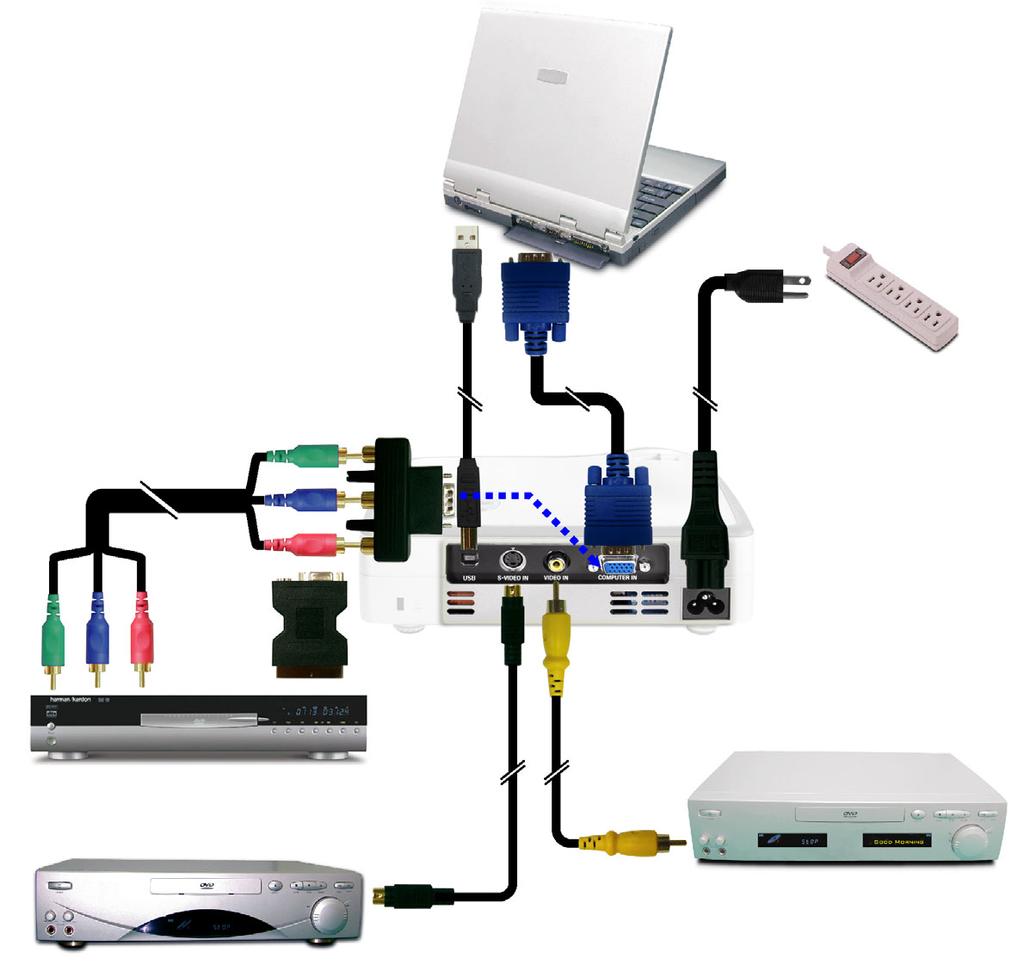

10 Instalacja Podłączenie projektora USB RGB Odtwarzacz DVD, przystawka multimedialna, odbiornik HDTV 5 3 Wyjście Video Należy najpierw włączyć projektor, a następnie źródła sygnału. Wyjście S-Video Przewód zasilający Kabel VGA Kabel Composite Video Adapter SCART RGB/S-Video (Tylko dla krajów europejskich) Kabel S-Video (Wyposażenie opcjonalne) Kabel USB (Wyposażenie opcjonalne) Adapter D-15 do RCA dla YPbPr (Wyposażenie opcjonalne) Aby zapewnić prawidłową pracę projektora z komputerem, należy ustawić tryb wyświetlania karty graficznej na rozdzielczość mniejszą lub równą 1024 X 768. Należy upewnić się że taktowanie trybu wyświetlania jest zgodne z możliwościami projektora. Odnośne informacje znajdują się w części Tryby zgodności na stronie 31. Polski... 10

11 Instalacja Włączanie/wyłączanie projektora Wlaczanie projektora 1. Zdejmij przykrywkę obiektywu. 2. Upewnij się, że prawidłowo podłączone są przewód zasilający i kabel sygnałowy. Dioda LED zasilania zmieni kolor na Pomarańczowy. 3. Włącz lampę naciskając przycisk Power/Standby (Zasilanie/ Oczekiwanie) na pilocie zdalnego sterowania. Przez 10 sekund będzie wyświetlany ekran startowy, po czym Dioda LED zasilania zacznie świecić na zielono. 4. Włącz źródło sygnału (komputer, notebook, odtwarzacz video, itp.). Projektor automatycznie wykryje źródło sygnału. Jeżeli w tym samym czasie podłączanych jest wiele źródeł, aby przełączyć się pomiędzy sygnałami, należy użyć przycisku Source (Źródło) na pilocie zdalnego sterowania lub na panelu sterowania. 2 Zasilanie/Oczekiwanie Należy najpierw włączyć projektor, a następnie źródła sygnału. 1 Przykrywka obiektywu Polski

12 Instalacja Wyłączanie projektora 1. Naciśnij przycisk Power/ Standby (Zasilanie/Oczekiwanie) w celu wyłączenia lampy projektora, w menu ekranowym zostanie wyświetlony komunikat pokazany poniżej. 2. Naciśnij ponownie przycisk Power/ Standby (Zasilanie/ Oczekiwanie). Aby potwierdzić zamknięcie, w przeciwnym przypadku komuikat zniknie po upływie 25 sekund. 3. Wentylator chłodzący będzie kontynuuował działanie przez około 120 sekund w celu wykonania cyklu chłodzenia, a dioda LED zasilania zmieni kolor na migający pomarańczowy. Zakończenie migania oznacza, że projektor przeszedł do trybu oczekiwania. Aby przywrócić projektor do pracy, należy zaczekać aż projektor zakończy cykl chłodzenia i przejdzie do trybu oczekiwania. Po przejściu do trybu oczekiwania, wystarczy nacisnąć przycisk Power/Standby (Zasilanie/Oczekiwanie), aby ponownie uruchomić projektor. 4. Odłącz przewód zasilający od gniazdka elektrycznego i projektora. 5. Nie należy włączać projektora natychmiast po zakończeniu procedury wyłączania. Polski Wskaźnik ostrzeżeń Zmiana koloru wskaźnika TEMP (TEMPERATURA) na czerwony, oznacza, że projektor został przegrzany. Projektor wyłączy się automatycznie. Miganie światłem czerwonym wskaźnika LAMP (LAMPA) (w odstępach co 0,5 sekundy), oznacza problem z lampą. Wyłącz projektor i odłącz przewód zasilający z gniazdka elektrycznego, a następnie skontaktuj się z lokalnym dostawcą lub punktem serwisowym. Miganie światłem czerwonym wskaźnika LAMP (LAMPA) (w odstępach co 1 sekundę), oznacza problem z wentylatorem. Zakończ używanie projektora i odłącz przewód zasilający z gniazdka elektrycznego, a następnie skontaktuj się z lokalnym dostawcą lub punktem serwisowym.

13 Regulacja wyświetlanego obrazu Regulacja wysokości obrazu projektora Projektor jest wyposażony w stopkę podnoszenia, umożliwiającą regulację wysokości. Aby podnieść obraz: 1. Naciśnij przycisk podnoszenia. Instalacja 2. Podnieś obraz do wymaganego kąta wysokości następnie zwolnij przycisk, w celu zablokowania położenia stopki podnośnika. 3. Poprzez wykonaj dokładne dostrojenie kąta wyświetlania. Aby opuścić obraz: 1. Naciśnij przycisk podnoszenia. 2. Obniż projektor, a następnie zwolnij przycisk, w celu zablokowania stopy podnoszącej. 3. Poprzez wykonaj dokładne dostrojenie kąta wyświetlania. 1 Przycisk podnoszenia 2 Stopka podnoszenia 3 Pokrętło regulacji nachylenia Polski

14 Instalacja Regulacja powiększenia/ostrości projektora Mozna obrócic dzwignie powiekszenia w celu uzyskania powiekszenia lub zmniejszenia. Aby wyregulować ostrość obrazu, należy obracać pierścień regulacji ostrości, aż do uzyskania czystego obrazu. Projektor ogniskuje się dla odległości od 4,9 do 32,8 stóp (1,5 do 10,0 metrów). Dźwignia powiększenia Pierścień regulacji ostrości Regulacja rozmiaru obrazu projektora 36.9" (93.8cm) 31.7" (80.5cm) Przekątna 73.8" (187.5cm) 63.4" (160.9cm) 123.0" (312.5cm) 105.6" (268.2cm) 172.2" (437.5cm) 147.8" (375.5cm) 196.9" (500.0cm) 169.0" (429.2cm) 246.1" (625.0cm) 211.2" (536.5cm) 4.92' (1.5m) 9.84' (3.0m) 16.40' (5.0m) 22.97' (7.0m) 26.25' (8.0m) 32.81' (10.0m) Polski Ekran (Przekątna) Rozmiar ekranu Max. 36.9"(93.8cm) 73.8"(187.5cm) 123.0"(312.5cm) 172.2"(437.5cm) 196.9"(500.0cm) 246.1"(625.0cm) Min. 31.7"(80.5cm) 63.4"(160.9cm) 105.6"(268.2cm) 147.8"(375.5cm) 169.0"(429.2cm) 211.2"(536.5cm) Max.(WxH) Min.(WxH) 29.52" x 22.14" (75.0 x 56.3cm) 25.36" x 19.02" (64.4 x 48.3cm) 59.04" x 44.28" (150.0 x 112.5cm) 50.72" x 38.04" (128.7 x 96.5cm) 98.40" x 73.80" (250.0 x 187.5cm) 84.48" x 63.36" (214.6 x 160.9cm) " x " (350.0 x 262.5cm) " x 88.68" (300.4 x 225.3cm) Odległość Przedstawiony wykres służy wyłącznie celom porównawczym " x " (400.0 x 300.0cm) " x " (343.4 x 257.5cm) " x " (500.0 x 375.0cm) " x " (429.2 x 321.9cm) 4.92'(1.5m) 9.84'(3.0m) 16.40'(5.0m) 22.97'(7.0m) 26.25'(8.0m) 32.81'(10.0m)

15 Panela sterowania Elementy sterowania Panel sterowania i pilot zdalnego sterowania Istnieją dwa sposoby sterowania funkcjami: Użycie pilota zdalnego sterowania i Panela sterowania. Pilot zdalnego sterowania Użycie Panela sterowania Power/Standby (Zasilanie/Oczekiwanie) Informacje na ten temat znajdują się w części Włączanie/wyłączanie projektora na stronach Source (Źródło) Naciśnij Źródło (Source) w celu wyboru źródeł RGB, Component-p, Component-i, S-Video, Composite Video oraz HDTV. Menu Naciśnij Menu, aby uruchomić menu OSD (on screen display [menu ekranowe]). Aby opuscić OSD, naciśnij ponownie Menu. Keystone / Reguluje zniekształcenia obrazu spowodowane nachylaniem projektora (±8 stopni). Cztery kierunkowe przyciski wyboru Użyj do wyboru elementów lub wykonania regulacji wybranego elementu. Enter Potwierdza wybór elementów. Re-Sync (Resynchronizacja) Automatycznie synchronizuje projektor ze źródłem wejścia Polski

16 Elementy sterowania Przypomnienie: * jest to wyłącznie tryb komputera. Funkcje te będą dostępne jedynie wtedy, gdy projektor zostanie podłączony z komputerem kablem USB. Użycie pilota zdalnego sterowania Power (Zasilanie) Informacje na ten temat znajdują się w części Włączanie/ wyłączanie projektora na stronach Source (Źródło) Naciśnij Source (Źródło) w celu wyboru źródeł RGB, Component-p, Component-i, S-Video, Composite Video oraz HDTV. Auto (Automatyczna) Automatycznie synchronizuje projektor ze źródłem wejścia. Keystone Reguluje zniekształcenia obrazu spowodowane nachylaniem projektora (±8 stopni). Naciśnij przycisk Keystone, następnie użyj w celu regulacji ustawienia. Hide (Ukryj) Hide (Ukryj) natychmiastowo ustawia czarny kolor ekranu. Ponownie naciśnij Hide (Ukryj) w celu odtworzenia wyświetlanego obrazu. Laster Button (Przycisk wskaźnika laserowego) Wyceluj pilotem w ekran wyświetlania, naciśnij i przytrzymaj ten przycisk, w celu uaktywnienia wskaźnika laserowego. Freeze (Unieruchamianie) Naciśnij Freeze (Unieruchamianie), aby zatrzymać wyświetlany obraz. Mysz/Kliknięcie prawym przyciskiem myszy/kliknięcie lewym przyciskiem myszy (*) Funkcje te są takie same jak funkcje myszy komputera PC lub Mac. Cztery kierunkowe przyciski wyboru yj do wyboru elementów lub wykonania regulacji wybranego elementu. Enter Potwierdza wybór elementów. Menu Naciśnij Menu, aby uruchomić menu OSD. Aby opuscić OSD, naciśnij ponownie Menu. Polski... 16

17 Elementy sterowania Menu ekranowe OSD Projektor posiada wielojęzykowe menu On Screen Display (Menu ekranowe), umożliwiajace wykonywanie regulacji obrazu i zmianę różnorodnych ustawień. Projektor automatycznie wykrywa źródło sygnału. Korzystanie z menu ekranowego 1. Aby otworzyć menu OSD, naciśnij na pilocie zdalnego sterowania Menu na Panelu sterowania. 2. Przy wyświetlonym OSD, użyj przycisków, w celu wybrania dowolnego elementu menu głównego. Podczas wyboru określonej strony, naciśnij lub przycisk Enter, aby wejść do podmenu. 3. Przyciskami wybierz wymagany element i wykonaj regulację przyciskami. 4. Wybierz w podmenu następny element do wykonania regulacji, zgodnie z opisem powyżej. 5. Naciśnij Menu w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby wyjść naciśnij ponownie Menu. Nastąpi zamknięcie menu OSD i projektor automatycznie zapisze nowe ustawienia. Menu główne Podmenu Ustawienie Polski

18 Elementy sterowania Drzewo menu Polski... 18

19 Elementy sterowania Język Język Wybierz wielojęzykowe menu OSD. Przyciskami lub wybierz preferowany język. Naciśnij Enter aby dokończyć wybór. Ustawienia Koloru Ustawienia Koloru Wyreguluj kolory Czerwony, Zielony, Niebieski, Żółty, Cyan oraz Magenta w celu zaawansowanej regulacji indywidualnych kolorów Polski

20 Elementy sterowania Tryb wyświetlania Ustawienia obrazu-i Dostępnych jest wiele ustawień wstępnych zoptymalizowanych dla różnych typów obrazów. 4PC: Obrazy z komputera lub notebooka. 4Film: Domowa projekcja filmów. 4sRGB: Dla ustawienia kolorów standardowych. 4Użytkownika: Zapamiętanie ustawień użytkownika. Jasność Regulacja jasności obrazu. 4Naciśnij aby przyciemnić obraz. 4Naciśnij aby rozjaśnić obraz. Kontrast Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi i najciemniejszymi częściami obrazu. Regulacja kontrastu zmienia ilość czerni i bieli obrazu. 4Naciśnij aby zmniejszyć kontrast. 4Naciśnij aby zwiększyć kontrast. Intensywność bieli Zastosuj kontrolę podbicia bieli do ustawienia wartości podbicia bieli chipu DMD. 0 oznacza minimalne podbicie, a 10 oznacza maksymalne podbicie. Jeśli preferowany jest bardziej wyrazisty obraz, należy wykonać regulację w kierunku ustawienia maksymalnego. Dla uzyskania łagodniejszego, bardziej naturalnego obrazu, należy wykonać regulację w kierunku ustawienia minimalnego. Temperatura barwy Reguluje temperaturę barwową. Przy wyższej temperaturze wyświetlany na ekranie obraz wygląda chłodniej, a przy niższej temperaturze cieplej. Polski... 20

21 Elementy sterowania Nasycenie barwy Funkcja Nasycenie nie jest obsługiwana w trybie komputera. Reguluje kolory obrazu video od koloru czarno-białego do pełnej saturacji kolorów. 4Naciśnij aby zmniejszyć ilość kolorów obrazu. 4Naciśnij aby zwiększyć ilość kolorów obrazu. Wyostrzenie Reguluje ostrość obrazu. 4Naciśnij aby zmniejszyć ostrość. 4Naciśnij aby zwiększyć ostrość Polski

22 Elementy sterowania Funkcje Częstotliwość/Faza/ Reg. pozioma/reg. pionowa nie są obsługiwane w trybie video. Częstotliwość Ustawienia obrazu-ii Częstotliwość zmienia częstotliwość wyświetlania w celu dopasowania do częstotliwości karty graficznej komputera. Jeżeli pojawi się pionowy migający pasek, należy użyć tej funkcji do wykonania regulacji. Faza Faza synchronizuje taktowanie sygnału wyświetlacza z kartą graficzną. Jeżeli wyświetlany obraz będzie niestabilny lub migający, należy użyć tej funkcji do wykonania korekcji. Reg. pozioma 4 Naciśnij aby przesunąć obraz w lewo. 4 Naciśnij aby przesunąć obraz w prawo. Reg. pionowa Polski Naciśnij aby przesunąć obraz w dół. 4 Naciśnij aby przesunąć obraz w górę. Korekcja gamma Umożliwia wybór dokładnie dostrojonej tabeli degamma w celu ustawienia dla wejścia najlepszej jakości obrazu. Format Użyj tej funkcji w celu wybrania wymaganego współczynnika proporcji obrazu. 44:3 : Źródło sygnału wejściowego zostanie przeskalowane do ekranu. 416:9 : Źródło sygnału wejściowego zostanie przeskalowane do szerokości ekranu. Przes. pionowe (16:9) Po wybraniu współczynnika kształtu 16:9, wyreguluj pozycję obrazu w górę lub w dół. 4 Naciśnij aby przesunąć obraz w dół. 4 Naciśnij aby przesunąć obraz w górę.

23 Elementy sterowania Zarządzanie Położenie menu Wybierz położenie menu na ekranie. Projekcja 4 Pozycja frontowa Domyślne ustawienie fabryczne. 4 Pozycja tylna Po wybraniu tej funkcji, projektor odwraca obraz, umożliwiając projekcję obrazu z tyłu półprzezroczystego ekranu. 4 Pozycja frontowa sufitowa Po wybraniu tej funkcji, projektor przekręca obraz górą w dół, umożliwiając projekcję przy montażu sufitowym. 4 Pozycja tylna sufitowa Po wybraniu tej funkcji, projektor jednocześnie odwraca i przekręca obraz górą w dół. Umożliwia to projekcję obrazu z tyłu półprzezroczystego ekranu przy montażu sufitowym. Korekcja trapezu Popraw zniekształcenie obrazu spowodowane nachyleniem projektora w pionie. Blokada wyszukiwania źródła Gdy funkcja ta zostanie wyłączona i zostanie utracony aktualny sygnał, projektor rozpocznie wyszukiwanie innych sygnałów. Gdy funkcja ta zostanie włączona, projektor wyszuka określony port połączenia. Intensywne chłodzenie Wybierz Wł w celu włączenia trybu Duża wysokość. Działanie wentylatorów z pełną szybkością umożliwia prawidłowe schłodzenie projektora Polski

24 Elementy sterowania Przeźroczystość Wybierz przezroczystość menu ekranowego. Ustawienia fabryczne Przywrócenie regulacji i ustawień do domyślnych fabrycznych wartości. 4 Zatwierdź: Przywraca ustawienia wszystkich menu do fabrycznych wartości domyślnych. 4 Anuluj: Anuluje skorygowane ustawienia. Polski... 24

25 Elementy sterowania Ustawienia lampy Licznik pracy projektora Wyświetl czas projekcji. Licznik pracy lampy Wyświetl skumulowany czas działania lampy. Skasuj licznik lampy Po wymianie lampy na nową, wyzeruj licznik godzin pracy lampy. Komunikaty o stanie lampy Wybierz tę funkcję, aby wyświetlić lub ukryć komunikat ostrzegawczy, gdy wyświetlony zostanie komunikat o zmianie lampy. Komunikat zostanie wyświetlony na 30 godzin przed zakończeniem żywotności lampy. Tryb ECO Wybierz Wł, aby przyciemnić lampę w celu obniżenia zużycia energii i wydłużenia żywotności lampy do 130%. Wybierz Wył w celu powrotu do normalnego trybu. Automatyczne wyłączanie Ustawia czas wyłączania zasilania systemu, przy braku sygnału wejścia. (w minutach) Polski

26 Dodatki Rozwiązywanie problemów W przypadku pojawienia się problemu związanego z działaniem projektora, należy sprawdzić podane niżej informacje. Jeżeli problem pozostaje, należy skontaktować się z lokalnym dostawcą lub centrum serwisowym. Problem: Brak obrazu na ekranie. Należy sprawdzić, czy wszystkie kable i połączenia zasilania są prawidłowo i pewnie podłączone, zgodnie z opisem w części Instalacja. Należy sprawdzić, czy styki złączy nie są powyginane lub połamane. Należy sprawdzić, czy lampa projekcji została zainstalowana prawidłowo. Należy przeczytać informacje podane w części Wymiana lampy. Należy upewnić się, czy zdjęta została przykrywka obiektywu oraz czy projektor został włączony. Należy sprawdzić, czy nie została włączona funkcja Hide (Ukryj). Problem: Częściowe, przewijane lub nieprawidłowo wyświetlane obrazy Naciśnij Automatyczne (Auto) na pilocie zdalnego sterowania lub naciśnij Resynchronizacja (Re-sync) na panelu sterowania. Przy korzystaniu z komputera: W systemie operacyjnym Windows 3.x: 1. W oknie Menedżer programów systemu Windows, kliknij dwukrotnie ikonę Windows Setup (Ustawienia systemu Windows) w Main group (Grupie głównej). 2. Sprawdź, czy ustawienia rozdzielczości nie przekraczają 1280 x W systemach operacyjnych Windows 95,98,2000, XP: 1. Poprzez ikonę My Computer (Mój komputer), otwórz folder Control Panel (Panel sterowania), a następnie kliknij dwukrotnie ikonę Display (Ekran). 2. Wybierz zakładkę Setting (Ustawienia). 3. Kliknij przycisk Advanced Properties (Zaawansowane). Jeśli projektor wciąż nie wyświetla całego obrazu możliwe, że trzeba będzie zmienić używany monitor. Sprawdź następujące czynności. Polski... 26

27 Dodatki 4. Sprawdź, czy ustawienia rozdzielczości nie przekraczają 1280 x Wybierz przycisk Change (Zmień) w zakładce Monitor. 6. Kliknij Show all devices (Pokaż wszystkie urządzenia). Następnie, wybierz w oknie SP Standard monitor types (Standardowe typy monitorów) ; wybierz wymagany tryb rozdzielczości w oknie Models (Modele). Przy korzystaniu z komputera typu notebook: 1. Najpierw należy wykonać czynności opisane powyżej dotyczące ustawienia rozdzielczości komputera. 2. Naciśnij przełączenie ustawień wyjścia, na przykład:[fn]+[f4] Compaq=> [Fn]+[F4] Dell => [Fn]+[F8] Gateway=> [Fn]+[F4] Hewlett Packard=> [Fn]+[F4] IBM=> [Fn]+[F7] NEC=> [Fn]+[F3] Toshiba => [Fn]+[F5] Mac Apple: Preferencje systemu (System Preference) > Ekran (Display) >Rozmieszczenie (Arrangement) > Odbicie lustrzane (Mirror display) Jeśli pojawią się trudności związane ze zmianą rozdzielczości lub jeśli monitor zatrzyma wyświetlanie obrazu, należy ponownie uruchomić cały sprzęt włącznie z projektorem. Problem: Ekran komputera Notebook lub PowerBook nie wyświetla prezentacji. Przy korzystaniu z komputera typu notebook: Niektóre komputery Notebook PC mogą wyłączać własne ekrany, gdy używane jest drugie urządzenie wyświetlające. Każdy z komputerów ma odmienny sposób reaktywacji. Szczegółowe informacje znajdują się w dokumentacji komputera. Problem: Niestabilny lub migający obraz Do skorygowania problemu użyj funkcji Faza. Sprawdź informacje na stronie 22. Zmień ustawienia kolorów monitora komputera. Problem: Image has vertical flickering bar Wykonaj regulację poprzez funkcję Częstotliwość. Sprawdź informacje na stronie 22. Sprawdź i przekonfiguruj tryb wyświetlania karty graficznej, w celu uzyskania zgodności z produktem Polski

28 Dodatki Problem: Obraz jest nieostry Wyreguluj ustawienie Pierścieniem regulacji ostrości obiektywu projektora. Sprawdź informacje na stronie 14. Upewnij się, że ekran projekcji znajduje się w wymaganej odległości 4,9 do 32,8 stóp (1,5 do 10,0 metrów) od projektora. Problem: Podczas wyświetlania DVD w formacie 16:9, obraz jest rozciągnięty. Przy domyślnym ustawieniu 4:3, projektor automatycznie wykrywa format DVD 16:9 i i dopasowuje stosunek rozmiaru poprzez digitalizację do pełnego ekranu. Jeśli obraz jest wciąż rozciągnięty, potrzebne będzie także wyregulowanie współczynnika kształtu poprzez odniesienie do: Przy odtwarzaniu DVD w formacie 16:9, wybierz w odtwarzaczu DVD stosunek rozmiarów obrazu 4:3. Jeżeli w odtwarzaczu DVD nie można ustawić stosunku rozmiaru ekranu 4:3, wybierz stosunek rozmiaru ekranu 4:3 w menu ekranowym. Problem: Obraz jest odwrócony. Wybierz Zarządzanie-->Projekcja z menu OSD i wyreguluj kierunek projekcji. patrz strona 23. Problem: Lampa przepaliła się lub generuje trzeszczące dźwięki Po osiągnięciu końca czasu działania, lampa przepala się i może generować trzaskający dźwięk. Po zaistnieniu takich objawów, projektor nie uruchomi się, dopóki nie zostanie wymieniony moduł lampy. Aby wymienić lampę, należy wykonać procedury z części Wymiana lampy. Patrz strona 30. Stałe światło => Brak światła => Problem: Komunikat światła diody LED Komunikat Power LED Zielony Pomaranczowy LED temp. LED lampy Oczekiwanie (Wejście przewodu zasilającego) Tryb Normalne Ciepłe Miga Chlodne Miga Błąd (Awaria lampy) Miga Błąd (Awaria wentylator) Miga Błąd (Nadmierna temperatura) Polski... 28

29 Dodatki Problem: Komunikaty o stanie urządzenia Oczekiwanie : Wymiana lampy : Polski

30 Dodatki Wymiana lampy Projektor wykrywa stan żywotności lampy. Wyświetlany jest komunikat z ostrzeżeniem Lamp life exceeded Po pojawieniu się tego komunikatu, należy jak najszybciej wymienić lampę. Prze rozpoczęciem wymiany lampy, należy odczekać co najmniej 30 minut na jej ochłodzenie. Ostrzeżenie: Wnęka na lampę jest gorąca! Przed wymianą lampy należy odczekać na jej ochłodzenie! Ostrzeżenie: Aby zmniejszyć ryzyko osobistych urazów, nie wolno dopuścić do upuszczenia modułu lampy i nie wolno dotykać żarówki. Po upuszczeniu, żarówka może pęknąć i spowodować obrażenia. Procedura wymiany lampy: 1. Wyłącz zasilanie projektora naciskając przycisk zasilania. 2. Odczekaj na schłodzenie projektora co najmniej 30 minut. 3. Odłącz przewód zasilający. 4. Użyj śrubokręta do odkręcenia śrub pokrywy. 5. Pchnij i zdejmij pokrywę. 6. Odkręć 2 śruby z modułu lampy. 7. Wyciągnij moduł lampy. Aby wymienić moduł lampy, wykonaj powyższe czynności w kolejności odwrotnej. Polski... 30

31 Dodatki Tryby zgodności Tryb Rozdzielczość Częstotliwość pionowa (Hz) (DIGITAL) Częstotliwość pozioma (khz) VESA VGA 640 x VESA VGA 640 x VESA VGA 640 x VESA VGA 640 x VESA VGA 640 x VESA VGA 640 x VESA VGA 640 x VESA VGA 720 x VESA VGA 720 x SVGA 800 x SVGA 800 x SVGA 800 x SVGA 800 x SVGA 800 x VESA XGA 1024 x VESA XGA 1024 x VESA XGA 1024 x VESA XGA 1024 x * VESA SXGA 1152 x * VESA SXGA 1152 x * VESA SXGA 1152 x * VESA SXGA 1280 x * VESA SXGA 1280 x * VESA SXGA x MAC LC 13" 640 x MAC II 13" 640 x MAC 16" 832 x Uwaga: 1.> * skompresowany obraz komputerowy. 2.> Analogowe sygnały z przeplotem nie są obsługiwane. MAC 19" 1024 x * MAC 1152 x MAC G4 640 x i Mac DV 1024 x * i Mac DV 1152 x * i Mac DV 1280 x Polski
