1 Wrocław, Metody sztucznej inteligencji Prowadzący: Dr hab. inż. Ireneusz Jabłoński Temat: Sterowanie mobilnością robota z wykorzystaniem algorytmu logiki rozmytej Wykonał: Jakub Uliarczyk,

2 Spis treści 1. Założenia projektowe Robot oraz czujniki Logika rozmyta Projekt regulatora Algorytm logiki rozmytej w C a. Ogólny schemat algorytmu b. Fuzyfikacja c. Wnioskowanie d. Defuzyfikacja Wnioski:

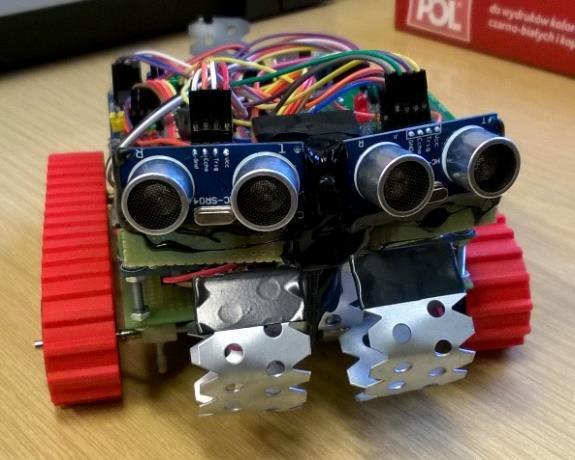

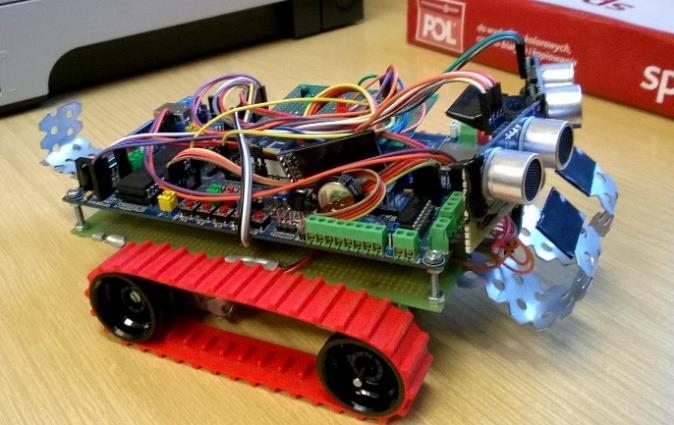

3 1. Założenia projektowe. Celem projektu było napisanie w języku C i zastosowanie algorytmu logiki rozmytej w robocie, którego zadaniem było omijanie przeszkód. Algorytm miał za zadanie sterować współczynnikiem wypełnienia sygnału PWM dla silników napędzających robota, w taki sposób aby robot mógł zmienić kierunek jazdy w momencie wykrycia przed sobą przeszkody. Zmiennymi wejściowymi dla algorytmu logiki rozmytej były zmierzone odległości przez ultradźwiękowe czujniki odległości umieszczone z przodu robota. Zmienną wyjściową robota był kierunek, w który robot miał się zwrócić w razie wykrycia przeszkody, aby bezkolizyjnie ją ominąć i pojechać dalej. 2. Robot oraz czujniki. Użyty do projektu robot nosi nazwę Andrzej. Robot został wyposażony w dwa ultradźwiękowe czujniki odległości HC-SR04, układ multipleksujący oraz moduł Bluetooth HC-05. Rys 1. Robot Andrzej. 3

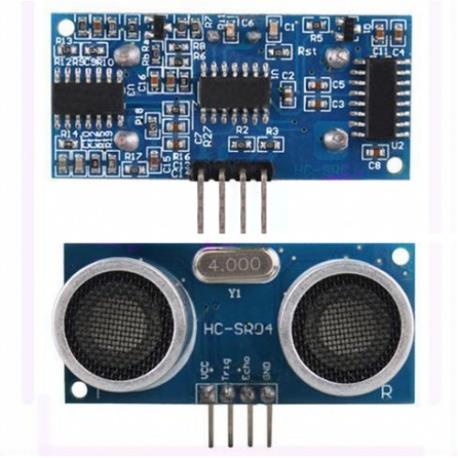

4 Rys 2. Czujnik HC-SR04. Rys 3. Moduł Bluetooth HC-05. Robot jest zasilany baterią litowo-polimerową i komunikuje się ze światem zewnętrznym za pomocą modułu Bluetooth. 3. Logika rozmyta. Logika rozmyta jest rozszerzeniem klasycznej logiki bazującej na wartościach reprezentowanych przez 0(fałsz) oraz 1(prawda). Logika rozmyta rozmywa granice pomiędzy wartościami 0 i 1, wzbogacając je o przedział od 0 do 1. Stwarza to możliwość wystąpienia wartości z pomiędzy tego przedziału(od 0 do 1), np. 0,8 co może oznaczać prawie prawda. Logika rozmyta ma swoje zastosowanie w regulatorach, w przypadku gdy nie znamy matematycznego opisu obiektu lub jego opis jest trudny do wyznaczenia. Wtedy możemy skorzystać z logiki rozmytej bazując na empirycznych doświadczeniach z obiektem, określając jego zachowanie wartościami lingwistycznymi. Przykładowo dla opisu pracy silnika można zdefiniować taką wielkość jak szybkość obrotów, gdzie wartościami lingwistycznymi opisującymi tą wielkość mogłyby być: wolno, średnio i szybko. Sterowanie rozmyte składa się z trzech etapów: fuzyfikacja, wnioskowanie i defuzyfikacja. Kolejność występowania tych etapów prezentuje poniższy schemat: Reguły X Fuzyfikacja Wnioskowanie Defuzyfikacja Y Rys 4. Schemat algorytmu logiki rozmytej. 4

5 Fuzyfikacja jest to proces w którym do zmierzonej wartości wejściowej jest jest przypisywany stopień przynależności danych wejściowych do danego zbioru rozmytego. Wartość wejściowa ulega rozmyciu. Wnioskowanie polega na obliczeniu wag wyjściowej funkcji przynależności na podstawie danych pochodzących z procesu fuzyfikacji oraz zbioru reguł definiujących reakcję algorytmu(regulatora) na zadaną wartość wejściową. Defuzyfikacja na podstawie wag wyjściowych funkcji przynależności i przy użyciu odpowiedniej metody, określana jest wynikowa, ostra, wartość wyjściowa algorytmu(regulatora). Przed rozpoczęciem definiowania zachowania się regulatora(określeniu reguł), należy określić tzw. zbiory rozmyte. Zbiorem rozmytym nazywamy przedział w funkcji przynależności, który odpowiada jednej z wartości lingwistycznych określającej wartość wejściową/wyjściową algorytmu. Odnosząc się do przykładu silnika, poniżej prezentuję przykładową funkcję przynależności z zaznaczonymi zbiorami rozmytymi dla wartości wejściowej szybkość obrotów : Rys 5. Funkcja przynależności dla zmiennej szybkość obrotów. Wykres stworzony w środowisku LabVIEW. Reguły są to proste instrukcje warunkowe, które wiążą rozmyte wartości wejściowe z zachowaniem się regulatora i jego wynikową wartością wyjściową. Poniżej został przedstawiony przykład reguły: IF szybkość obrotów IS wolno AND obciążenie IS średnie THEN wypełnienie pwm IS pełne Posiadając wiedzę o wszystkich elementach algorytmu logiki rozmytej wymienionych wyżej oraz o wszystkich metodach matematycznych niezbędnych do zrealizowania algorytmu, można przejść do projektowania regulatora. 5

6 4. Projekt regulatora. W celu prostego i szybkiego zaprojektowania regulatora posłużyłem się środowiskiem LabVIEW, które jest wyposażone w asystenta tworzenia regulatora rozmytego. Asystent wyposażony jest w łatwy w obsłudze graficzny interfejs użytkownika, posiada przyjemny mechanizm tworzenia reguł oraz panel, na którym można zobaczyć wizualizację odpowiedzi regulatora i przetestować zaprojektowany regulator zadając odpowiednie wartości wejściowe i obserwując wartości wyjściowe. Rys 6. Panel główny asystenta tworzenia regulatora. Rys 7. Definicja funkcji przynależności dla zmiennej distance_left. 6

7 Rys 8. Definicja funkcji przynależności dla zmiennej distance_right. Rys 9. Definicja funkcji przynależności dla zmiennej direction. 7

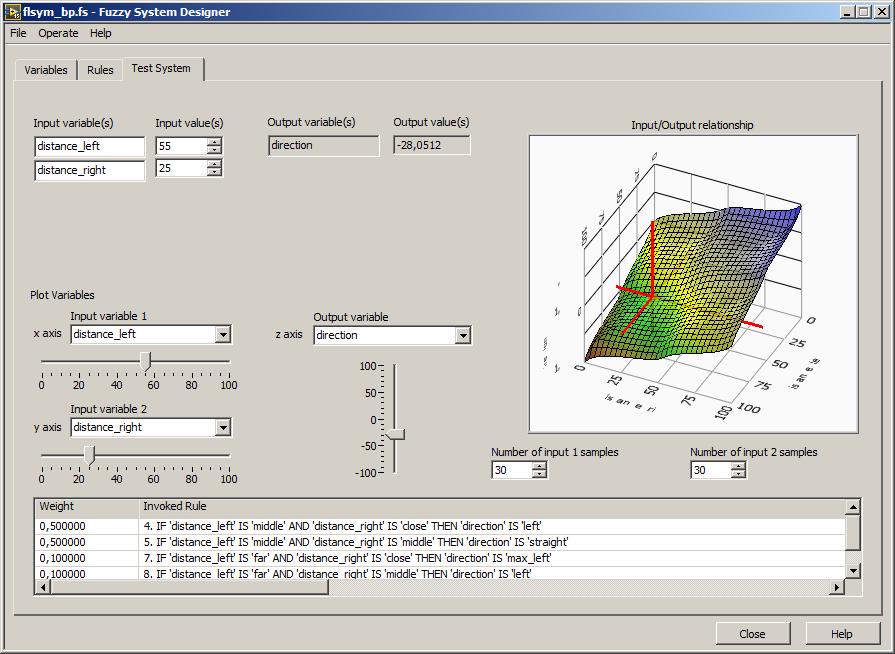

8 Rys 10. Definiowanie reguł. Rys 11. Panel testowy regulatora. 8

9 Zaprezentowane wyżej obrazy odwołują się do projektu regulatora jaki został zaimplementowany w C i użyty w projekcie. Na przedstawionych obrazach można dostrzec wygląd funkcji przynależności dla zmiennych wejściowych oraz zamiennej wyjściowej. Na obrazie prezentującym reguły zauważalnym jest, że zostały pokryte wszystkie możliwe przypadki jakie mogą się pojawić w algorytmie, co na obrazie zawierającym wizualizację wyjścia regulatora jest widoczne w postaci płaszczyzny, która nie zawiera szpilek lub schodków, które świadczyłyby, że w danym miejscu reguły nie pokrywają w pełni wszystkich przypadków, co w efekcie będzie skutkować skokowym działaniem regulatora(co w niektórych przypadkach jest pożądane). 5. Algorytm logiki rozmytej w C. Krytycznym elementem projektu było napisanie algorytmu logiki rozmytej w C. Docelowym mikrokontrolerem był Atmega32L, jednak kod został napisany w taki sposób, że jest łatwo przenaszalny na inne platformy oraz łatwy do zaadaptowania w innych systemach wyposażonych w inne czujniki i w ich różne ilości. Jedynym napotkanym problemem była interpretacja reguł w C, a dokładniej pokonanie bariery pomiędzy określaniem wartości lingwistycznej za pomocą wartości liczbowej. Po rozwiązaniu wszystkich problemów algorytm działa bez jakichkolwiek oznak błędów. Na następnych stronach zostały przedstawione schematy blokowe wraz z opisem, obrazowo prezentujące sposób działania zaimplementowanego algorytmu logiki rozmytej. 9

10 a. Ogólny schemat algorytmu. 10

11 Cały algorytm rozpoczyna swoje działanie od zainicjalizowania wszystkich struktur niezbędnych do jego działania. Każdy z elementów algorytmu (tj. zmienna, funkcja przynależności, reguła) jest odpowiednio ustandaryzowany. Poniżej prezentuję wygląd struktur elementów algorytmu: Poniżej przykładowe inicjalizacje każdej z struktur: 11

12 b. Fuzyfikacja. 12

13 Proces fuzyfikacji rozpoczyna się od pobrania wskaźnika na zmienną. Zmienna natomiast posiada wskaźnik na funkcję przynależności, a ta znowuż jest tablicą struktur, w której zdefiniowane są zbiory rozmyte dla danej funkcji. Poniżej zostały przedstawione kody źródłowe funkcji używanych w procesie fuzyfikacji. 13

14 c. Wnioskowanie. 14

15 Wnioskowanie polega na określeniu wagi dla danego zbioru rozmytego funkcji przynależności zmiennej wyjściowej. W schemacie powyżej należy zwrócić uwagę na moment, w którym sprawdzane jest czy nowo obliczona wartość wagi jest większa od obecnej wartości zapisanej w części then. Jest to realizowanie funkcji MAX dla części then reguły, czyli zapisanie w tej części reguły wartości, o największym wpływie na zbiór rozmyty. Poniżej kod funkcji realizującej wnioskowanie: 15

16 d. Defuzyfikacja. 16
