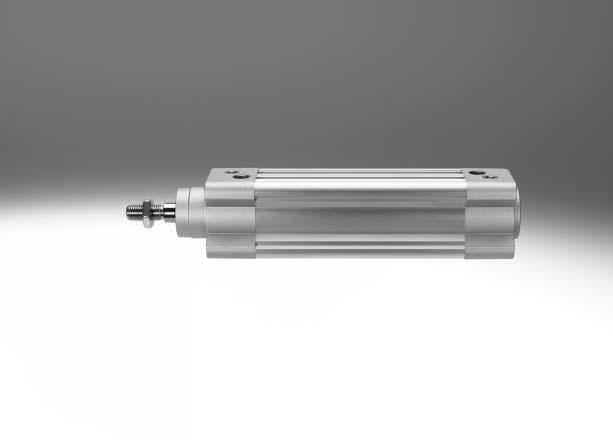

Siłowniki znormalizowane DSBC, ISO 15552

Transkrypt

1

2 Główne cechy Krótki przegląd DIN Znormalizowane siłowniki wg ISO (odpowiednik wycofanych norm ISO 6431, DIN ISO 6431, VDMA , NF E i UNI 10290) Dwustronnego działania Do bezdotykowej sygnalizacji położenia Dostępne zabezpieczenie tłoczyska przed obrotem EX4: do stosowania w potencjalnie wybuchowych obszarach Szeroki asortyment osprzętu umożliwia instalowanie siłownika praktycznie w dowolnym miejscu Dostępne są trzy typy amortyzacji: P: elastyczne pierścienie amortyzujące w obu położeniach końcowych PPS: amortyzacja pneumatyczna, samonastawna w obu położeniach końcowych PPV: amortyzacja pneumatyczna, regulowana w obu położeniach końcowych Dzięki systemowi produktów modułowych można konfigurować siłowniki z wariantami zgodnymi z indywidualnymi wymaganiami Wysoka elastyczność dzięki szerokiemu wyborowi wariantów DSBC- -C Z głowicą zaciskową, standardowy interfejs montażowy Standardowy interfejs montażowy Możliwość zablokowania tłoczyska w dowolnym położeniu Tłoczysko może być utrzymywane w danym położeniu przez długi okres nawet przy występowaniu obciążeń zewnętrznych, zmian ciśnienia roboczego lub przecieków w systemie Wymagane są dodatkowe pomiary dla zastosowań w bezpiecznych systemach sterowania, np. w Europie, muszą być spełnione normy podane w dyrektywie EC dla maszyn (EC Machinery Directive). Bez dodatkowych pomiarów zgodnie z ustawowymi minimalnymi wymaganiami, produkt nie jest odpowiedni do stosowania w sekcjach bezpieczeństwa systemów sterowania. DSBC- -E1/-E2/-E3 Z blokadą położeń końcowych, standardowy układ portów Standardowy interfejs montażowy Blokada mechaniczna położenia końcowego w postaci opadającego tłoczka. W przypadku spadku ciśnienia, tłoczysko jest zablokowane w swoim położeniu końcowym Na jednym lub obu końcach Wymagane są dodatkowe pomiary do zastosowań w bezpiecznych systemach sterowania, np. w Europie, muszą być spełnione normy podane w dyrektywie EC dla maszyn (EC Machinery Directive). Bez dodatkowych pomiarów zgodnych z ustawowymi minimalnymi wymaganiami, produkt nie jest odpowiedni do stosowania w sekcjach bezpieczeństwa systemów sterowania. DSBC- -P2 Z osłoną mieszkową DADB, standardowy interfejs montażowy 1 Osłona mieszkowa jest szczelnym systemem. Aby zabezpieczyć przed różnymi mediami, otwór kompensacji ciśnieniowej w sekcji przyłączeniowej 1 należy połączyć przewodem pneumatycznym z czystym obszarem. Osłona zabezpiecza tłoczysko, uszczelnienie i prowadzenie siłownika przed różnymi mediami, np.: Kurz Kruszywo Olej Smar Paliwo Zamawianie zespołu osłony mieszkowej Wydłużone tłoczysko jest całkowicie niezbędne przy użyciu osłony mieszkowej. Komplet osłony mieszkowej można zamawiać przez system modułowy lub jako osprzęt. W tych przypadkach należy zwrócić uwagę na następujące rzeczy: Zamawianie przez system modułowy: Po wybraniu w konfiguracji siłownika opcji P2 osłona mieszkowa jest automatycznie dostarczana z siłownikiem. Wymagane wydłużenie tłoczyska jest automatycznie wzięte pod uwagę. W tym przypadku nie ma potrzeby wybierania opcji wydłużonego tłoczyska E. Zamawianie jako osprzęt: Jeżeli osłona mieszkowa jest zamawiana jako osprzęt, wówczas należy wprowadzić odpowiednią wartość 53 przy opcji E przy konfiguracji siłownika. 2 internet: Zastrzega się możliwość zmian 2017/01

3 Główne cechy DSBC- D3 Rowki dla czujników na 3 bokach Jeżeli przy konfiguracji siłownika wybierzemy opcję D3, wówczas rowki dla czujników położenia tłoka znajdą się na trzech bokach profilu siłownika. 3 Rowek dla montażu czujników Sterowanie położeniem i siłą Przy pomocy czujnika SMAT-8M, SMAT-8E, SDAT 60 Proporcjonalny zawór ciśnienia VPPM Możliwość analogowej informacji zwrotnej Wyjście analogowe 0 10 V 0 20 ma Możliwość ciągłej regulacji siły Wejście wartości zadanej 0 10 V 4 20 ma Opcjonalny osprzęt Zewspól mocujący DAVM 55 Dla montażu zaworu, bezpośrednio na napędzie Szczególnie odpowiednie rozwiązanie do dużych zdecentralizowanych systemów Mocowanie jest możliwe tylko na stronie, na której znajdują się przyłącza pneumatyczne Przykłady zastosowań Automatyczna maszyna do wkręcania śrub Do kontroli procesu 2017/01 Zastrzega się możliwość zmian internet: 3

4 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Główne cechy Warianty z systemu modułowego Symbol Główne cechy Opis Q Kwadratowe tłoczysko Zabezpieczenie przed obrotem. Np.: do podawania elementów w odpowiedniej orientacji C Głowica zaciskowa Głowica zaciskowa na tłoczysku E1/E2/ E3 Siłownik z blokadą położeń końcowych Blokada mechaniczna położenia końcowego w postaci opadającego tłoczka. W przypadku spadku ciśnienia, tłoczysko jest zabezpieczone w swoim położeniu końcowym przed możliwością ruchu L Małe tarcie Przy dużych prędkościach, znacznie wyższa wydajność niż w innych wersjach. Specjalne uszczelnienia znacznie redukujące tarcie. Małe tarcie jest możliwe, szczególnie przy gwałtownych skokach. Uszczelnienie zawiera smar silikonowy U Jednostajny, wolny ruch Niskie tarcie spoczynkowe, odpowiednie do realizacji wolnych, płynnych ruchów tłoka, bez efektu ruch skokowego w zakresie pełnego skoku siłownika. Uszczelnienie zawiera smar silikonowy L1 Niskie tarcie dla zastosowań typu balanser Eksploatacja z niskim tarciem jest osiągnięta w obu kierunkach, przy niskiej prędkości tłoka. Charakterystyczna geometria uszczelnienia umożliwia prawie indentyczne warunki funkcjonowania bez względu na ciśnienie robocze. Dodatkowo niskie tarcie spoczynkowe. Nieodpowiedni dla zastosowań z poprzecznym obciążeniem tłoczyska. T Dwustronne tłoczysko Do pracy z takimi samymi siłami z obu końców przy wysuwie i powrocie, do podłączania zewnętrznych zderzaków F Gwint wewnętrzny w tłoczysku 4 internet: Zastrzega się możliwość zmian 2017/01

5 Główne cechy Warianty z systemu modułowego Symbol Główne cechy Opis R3 Wysoka odporność na korozję Wszystkie zewnętrzne powierzchnie odpowiadają klasie 3 odporności na korozję wg normy Festo Tłoczysko jest wykonane ze stali korozjo-kwasoodpornej T1 Uszczelnienia odporne na wysoką Zakres temperatury C temperaturę T3 Niska temperatura Zakres temperatury C ÓÓÓÓÓ ÓÓ ÓÓ ÓÓ ÓÓ T4 Uszczelnienia odporne na wysoką temperaturę Zakres temperatury C A1 Warianty zgarniaczy Podwyższona odporność chemiczna: Dla dłuższej żywotności np. przy użyciu chłodziw. A2 Warianty zgarniaczy Twardy zgarniacz: Siłownik jest wyposażony w twardo-chromowane tłoczysko i twardy zgarniacz, który zabezpiecza przed zabrudzeniem i zapyleniem A3 Warianty zgarniaczy Eksploatacja bezsmarowa: Proces czyszczenia powoduje odtłuszczenie tłoczyska. Specjalne uszczelnienie tłoczyska zaprojektowane do pracy bezsmarowej zapewnia większą żywotność w porównaniu do standardowego uszczelnienia A6 Warianty zgarniaczy Metalowy zgarniacz: Siłownik jest wyposażony w twardo-chromowane tłoczysko i metalowy zgarniacz, który zeskrobuje twarde cząstki (np. iskry przy spawaniu) przylegające do tłoczyska. Do użycia na przykład w systemach spawania E Wydłużone tłoczysko L Wydłużony gwint na tłoczysku 2017/01 Zastrzega się możliwość zmian internet: 5

6 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Przegląd programu produkcyjnego Funkcja Konstrukcja Typ Tłok Skok Dwustronne tłoczyska Gwint wew. w tłoczysku Rowki dla czujników na trzech bokach profilu Amortyzacja [mm] [mm] T F D3 P PPS PPV Dwustronnego działania DSBC- DSBC- 32, 40, 50, 63, 80, 100, DSBC- -Q Kwadratowe tłoczysko zabezpieczone przeciw obrotom DSBC- -Q 32, 40, 50, 63, 80, DSBC- -L/-U/-L1 Ze specjalnymi charakterystykami ruchu, wg ISO DSBC- -L 32, 40, 50, 63, 80, DSBC- -U 32, 40, 50, 63, 80, , 125 DSBC- -L1 32, 40, 50, 63, 80, , 125 DSBC- -C Z głowicą zaciskową, standardowy interfejs montażowy DSBC- -C 32, 40, 50, 63, 80, 100, DSBC- -E1/-E2/-E3 Z blokadą położeń końcowych, standardowy interfejs montażowy DSBC- -E1/ -E2/-E3 32, 40, 50, 63, 80, DSBC- -P2 Z osłoną mieszkową DADB, standardowy interfejs montażowy DSBC- -P2 32, 40, 50, 63, 80, internet: Zastrzega się możliwość zmian 2017/01

7 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Przegląd programu produkcyjnego Typ Sygnalizacja położenia Wysoka odporność na korozję Zakres temperatury C Zakres temperatury C Zakres temperatury C Rodzaje zgarniaczy Podwyższona odporność chemiczna Rodzaje zgarniaczy Twardy zgarniacz (pierścień) Rodzaje zgarniaczy Do eksploatacji bez smarowania Rodzaje zgarniaczy Metalowy zgarniacz Certyfikacja EU Wydłużone tłoczysko Wydłużony gwint na tłoczysku DSBC- DSBC- A R3 T1 T3 T4 A1 A2 A3 A6 EX4 E L DSBC- -Q Kwadratowe tłoczysko zabezpieczone przeciw obrotom DSBC- -Q DSBC- -L/-U/-L1 Ze specjalnymi właściwościami ruchu DSBC- -L DSBC- -U DSBC- -L1 DSBC- -C Z głowicą zaciskową, standardowy interfejs montażowy DSBC- -C DSBC- -E1/-E2/-E3 Z blokadą położeń końcowych, standardowy interfejs montażowy DSBC- -E1/ -E2/-E3 DSBC- -P2 Z osłoną mieszkową, standardowy interfejs montażowy DSBC- -P2 2017/01 Zastrzega się możliwość zmian internet: 7

8 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Kody typów DSBC PPV A Typ Dwustronnego działania DSBC Siłownik znormalizowany Zabezpieczenie przed obrotem Bez zabezpieczenia przed obrotem Q Kwadratowe tłoczysko Właściwości ruchowe Standard L Małe tarcie U Płynny, wolny ruch L1 Niskie tarcie dla zastosowań typu balanser Średnica tłoka [mm] Skok [mm] Głowica zaciskowa Bez C Dołączona Blokada położenia końcowego Bez E1 Na obu końcach E2 W pozycji wysuniętej E3 W pozycji wycofanej Tłoczysko Tłoczysko jednostronne T Tłoczysko dwustronne Typ gwintu tłoczyska Gwint zewnętrzny F Gwint wewnętrzny Typ profilu Rowki dla czujników na 1 boku profilu D3 Rowki dla czujników na 3 bokach profilu Amortyzacja P PPS PPV Elastyczne pierścienie amortyzujące na obu położeniach końcowych Amortyzacja pneumatyczna, samonastawna na obu położeniach końcowych Amortyzacja pneumatyczna, regulowana na obu położeniach końcowych Sygnalizacja położenia A Przy pomocy czujników zbliżeniowych 8 internet: Zastrzega się możliwość zmian 2017/01

9 Kody typów Standard W oparciu o ISO N3 Odpowiada ISO Odporność na korozję Standard R3 Wysoka odporność na korozję Zakres temperatury Standard T C T C T C Ochrona przed cząstkami stałymi Standard P2 Wariant z osłoną mieszkową tłoczyska Rodzaje zgarniaczy Bez A1 Podwyższona odporność chemiczna A2 Twardy zgarniacz A3 Do eksploatacji bez smarowania A6 Metalowy zgarniacz Certyfikacja EU Bez EX4 II 2GD Wydłużenie tłoczyska Bez E mm Wydłużony gwint na tłoczysku Bez L 1 70 mm N3 2017/01 Zastrzega się możliwość zmian internet: 9

10 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Przegląd osprzętu bg aa ac bf bd be 8 aj ab 4 ae aa ae ad bc af ah ag al bh 9 bj 1 bb bl Zestaw montażowy DAVM do zespołu zaworowego ba Elementy mocujące i osprzęt Opis DSBC- Strona/ -L/ -U/ -L1 -C -E1/ -E2/ -E3 -T Internet 1 Łapy mocujące HNC/CRHNC Do pokrywy przedniej lub tylnej 39 2 Mocowanie kołnierzowe FNC/CRFNG Do pokrywy przedniej lub tylnej Nie można stosować na pokrywie przedniej w połączeniu z zespołem osłony mieszkowej DADB 40 3 Kołnierz wahliwy ZNCF/CRZNG Do pokrywy przedniej lub tylnej Nie można stosować na pokrywie przedniej w połączeniu z zespołem osłony mieszkowej DADB 1) 41 4 Kostki łożyskowe LNZG/CRLNZG 1) 42 5 Kołnierz wahliwy SNC Do pokryw końcowych 43 1) Nie może być zamontowany w połączeniu z E1. Może być zamontowany tylko na pokrywie końcowej w połączeniu z E2. Może być zamontowany tylko na pokrywie przedniej w połączeniu z E3. 10 internet: Zastrzega się możliwość zmian 2017/01

11 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Przegląd osprzętu Elementy mocujące i osprzęt Opis DSBC- -L/-U/ -L1 -C -E1/-E 2/-E3 -T strona/ internet 6 Mocowanie wahliwe LSNG 7 Mocowanie wahliwe LSNSG 8 Kołnierz wahliwy SNCS/CRSNCS/SNCS- -R3 9 Mocowanie wahliwe LBG/LBG- -R3 aj Kołnierz wahliwy SNCL aa Kołnierz wahliwy SNCB/SNCB- -R3 ab Mocowanie wahliwe LNG/CRLNG ac Mocowanie wahliwe LSN ad Zestaw mocowania wahliwego DAMT ae Głowica przegubowa SGS/CRSGS af Mocowanie wahliwe kątowe prawe LQG ag Głowica widełkowa SGA ah Element sprzęgający KSG Element sprzęgający KSZ ai Głowica widełkowa SG/CRSG bj Samocentrujący łącznik wahliwy FK, CRFK ba Jednostka prowadząca FENG bb Zaślepka rowka ABP-5-S bc Czujnik zbliżeniowy SME/SMT-8M bd Zawór dławiąco-zwrotny GRLA be Złącze wtykowe QS bf Zespół osłony DADB bg bh bi Zespół do łączenia siłowników w układy wielopołożeniowe DPNC Czujnik położenia SMAT, SDAT Kamień mocujący ABAN Z łożyskiem kulistym Wersja do spawania, z łożyskiem kulistym Z łożyskiem kulistym do pokryw końcowych Do pokryw końcowych Do pokryw końcowych Z łożyskiem kulistym Do mocowania na całej długości profilu siłownika Z łożyskiem kulistym Z gwintem zewnętrznym Do kompensacji odchyłek promieniowych Do siłowników z tłoczyskiem zabezpieczonym przed obrotem do kompensacji niewspółosiowości Umożliwia wahliwy ruch siłownika w jednej płaszczyźnie Do kompensacji odchyłek promieniowych i kątowych Do zabezpieczenia znormalizowanych siłowników przed obrotem przy wysokich momentach obciążenia Do zabezpieczenia kabla czujnika i zabezpieczenia rowka przed zanieczyszczeniem Można zamocować w profilu siłownika Do regulacji prędkości Do podłączenia przewodów pneumatycznych o kalibrowanej średnicy zewnętrznej Zespół osłony zabezpiecza siłownik (tłoczysko, uszczelnienie i prowadzenie) przed oddziaływaniem różnych mediów i zapobiega tym samym przed przedwczesnym zużyciem Zespół można stosować tylko w połączeniu z wydłużonym tłoczyskiem (E) Do łączenia dwóch siłowników o takiej samej średnicy tłoka w celu uzyskania siłownika wielopołożeniowego Ciągły monitoring położenia tłoka Ma wyjście analogowe Można wkładać do rowka od góry grla qs /01 Zastrzega się możliwość zmian internet: 11

12 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Dane techniczne Funkcja Amortyzacja P DIN Amortyzacja PPV -N- Średnica tłoka mm -T- Długość skoku mm Amortyzacja PPS -W- Ogólne dane techniczne Tłok Konstrukcja Tłok/tłoczysko/profil Tryb pracy Dwustronnego działania Przyłącza pneumatyczne DSBC- Gx G¼ G¼ Gy Gy G½ G½ DSBC- -C M5 Gx Gx Gx Gx Gx Gx Gwint na tłoczysku M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2 Skok DSBC- [mm] DSBC- -Q [mm] DSBC- -L1 [mm] DSBC- -C [mm] DSBC- -E1/-E2/-E3 [mm] DSBC- -P2 [mm] DSBC- - E [mm] DSBC- - L [mm] Amortyzacja DSBC- -P Elastyczne pierścienie amortyzujące na obu położeniach końcowych DSBC- -PPV Amortyzacja pneumatyczna, regulowana na obu położeniach końcowych DSBC- -PPS Amortyzacja pneumatyczna, samonastawna na obu położeniach końcowych Długość amortyzacji DSBC- -PPV [mm] DSBC- -E1/-E2/-E3 [mm] Sygnalizacja położenia Przy pomocy czujników zbliżeniowych Sposób montażu Przy użyciu gwintów wewnętrznych Pozycja montażu Dowolna 12 internet: Zastrzega się możliwość zmian 2017/01

13 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Dane techniczne Warunki pracy i otoczenia Tłok Medium robocze Sprężone powietrze wg ISO :2010 [7:4:4] Uwagi o eksploatacji / medium zasilania pilotów Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) Ciśnienie robocze DSBC- [bar] DSBC- -L 1) [bar] DSBC- -U 1) [bar] DSBC- -L1 1) [bar] DSBC- -C 2) [bar] DSBC- -E1/-E2/-E3 [bar] DSBC- -T3/-A2 [bar] DSBC- -A3 [bar] DSBC- -A6 [bar] Temperatura otoczenia 3) DSBC- [ C] DSBC- -L/-A1 [ C] DSBC- -L1 [ C] DSBC- -A6 [ C] DSBC- -C [ C] DSBC- -T1 [ C] DSBC- -T3 [ C] +80 DSBC- -T4 [ C] DSBC- -P2 [ C] DSBC- -EX4 [ C] Klasa odporności na korozję CRC DSBC- 2 4) DSBC- -R3 3 5) 1) Wartości te są stosowane tylko do skoków 500 mm i po 10 podwójnych skokach. W połączeniu z amortyzacją PPV/PPS, specyfikacje dotyczą tylko zakresu poza amortyzacją 2) Min. ciśnienie odblokowania 19 3) Należy zwrócić uwagę na zakres działania czujników zbliżeniowych 4) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. 5) Klasa 3 odporności na korozję zgodna z normą Festo : Części konstrukcyjne z wysoką odpornością na korozję. Wewnętrzne, widoczne części z bezpośrednim kontaktem z otaczającą typowo dla przemysłu atmosferą, w tym wypadku substancje, między innymi rozcieńczalniki i środki do czyszczenia, z wymaganiami głównie na zastosowanie na powierzchniach. 2017/01 Zastrzega się możliwość zmian internet: 13

14 Dane techniczne Waga [g] Tłok DSBC- Ciężar podstawowy przy 0 mm skoku Ciężar dodatkowy na 10 mm skoku Przemieszczana masa przy 0 mm skoku Przemieszczana masa na 10 mm skoku DSBC- -Q Ciężar podstawowy przy 0 mm skoku Ciężar dodatkowy na 10 mm skoku Przemieszczana masa przy skoku 0 mm Przemieszczana masa przy skoku 10 mm DSBC- -C Ciężar podstawowy przy 0 mm skoku Ciężar dodatkowy na 10 mm skoku Przemieszczana masa przy 0 mm skoku Przemieszczana masa na 10 mm skoku DSBC- -E1/-E2/-E3 Ciężar podstawowy przy 0 mm skoku DSBC- -E DSBC- -E DSBC- -E Ciężar dodatkowy na 10 mm skoku Przemieszczana masa przy skoku 0 mm Przemieszczana masa przy skoku 10 mm DSBC- -T Ciężar podstawowy przy 0 mm skoku Ciężar dodatkowy na 10 mm skoku Przemieszczana masa przy 0 mm skoku Przemieszczana masa na 10 mm skoku internet: Zastrzega się możliwość zmian 2017/01

15 Dane techniczne ATEX 1) ATEX kategoria dla gazu II 2G Rodzaje (przeciwwybuchowej) ochrony dla gazu c T4 ATEX kategoria dla pyłu II 2D Rodzaje (przeciwwybuchowej) ochrony dla pyłu c T120 C Temperatura otoczenia w strefie zagrożonej wybuchem 20 C Ta +60 C Znak CE (patrz deklaracja zgodności) Wg Dyrektywa EU Explosion Protection (ATEX) 1) Uwaga na certyfikację ATEX osprzętu. Siły [N] i energia uderzenia [J] Tłok Siła teoretyczna przy wysuwie dla 6 bar Siła teoretyczna przy cofaniu dla 6 bar Maks. energia uderzenia w położeniach końcowych DSBC ) DSBC- -L/-U/-L1/-T1/-T3/-T ) ) Maks. energia w kombinacji z mocowaiem wahliwym DAMT wynosi 0.1 J. Dopuszczalna prędkość uderzenia Maks. dopuszczalne obciążenie: 2 x E perm. v perm. mwłasne m Obciąże m Load 2 x E perm. v 2 m Własne v perm. E perm. m Własne m Obciążenie Dopuszczalna prędkość uderzenia Maks. energia uderzenia Przemieszczana masa (elem. ruchome napędu) Przesuwane obciążenie 2017/01 Zastrzega się możliwość zmian internet: 15

16 Dane techniczne Maks. siła poprzeczna Fq w funkcji długości skoku l Pozycja montażu pozioma Pozycja montażu pionowa /63 80/ H- Uwaga Siły poprzeczne są niedozwolone dla wersji DSBC- -L1. Dopuszczalny luz skrętny przy wariancie Q Tłoczysko zabezpieczone przed obrotem Tłok Luz skrętny [ ] ±0.65 ±0.6 ±0.45 ±0.45 ±0.45 ± internet: Zastrzega się możliwość zmian 2017/01

17 Dane techniczne Maks. siła poprzeczna Fq w funkcji długości skoku l i długości ramienia s Q Kwadratowe tłoczysko zabezbieczone przeciw obrotom Maks. moment obrotowy = 800 Nmm / maks. skok = 300 mm Maks. moment obrotowy = 1100 Nmm / maks. skok = 400 mm S [mm] FQ [N] S [mm] FQ [N] l [mm] l [mm] 50/63 80/100 Maks. moment obrotowy = 1500 Nmm / maks. skok = 500 mm Maks. moment obrotowy = 3000 Nmm / maks. skok = 600 mm S [mm] FQ [N] S [mm] FQ [N] l [mm] l [mm] Przykłady dla średnicy tłoka 32 mm Przykład 1: Skok l = 150 mm Wynik: Dopuszczalne Siła poprzeczna Fq = 9.5 N Ramię dźwigni s = 84 mm Przykład 2: Siła poprzeczna Fq = 40 N Wynik: Dopuszczalne Skok l = 28 mm Ramię dźwigni s = 20 mm Przykład 3: Skok l = 150 mm Ramię dźwigni s = 100 mm Maks. moment 800 Nmm Fq = Ramię dźwigni 100 mm = 8 N Wynik: Dopuszczalne Fq = 8 N < Fqmaks. = 9.5 N Fq 2017/01 Zastrzega się możliwość zmian internet: 17

18 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Dane techniczne Materiały Przekrój Konstrukcja podstawowa Z głowicą zaciskową Blokada położenia końcowego 6 7 Znormalizowane siłowniki 1 Tłoczysko DSBC- Stal wysokostopowa DSBC- -R3 Stal nierdzewna, wysokostopowa DSBC- -A2/-A6 Stal odpuszczona twardo chromowana 2 Pokrywa Odlew aluminiowy, pokrycie ochronne 3 Profil siłownika Anodowany stop aluminium 4 Obudowa, jednostka zaciskowa Anodowany stop aluminium 5 Szczęki zaciskowe Mosiądz 6 Sprężyna DSBC- -C Stal sprężynowa DSBC- -E1/E2/E3 Stal nierdzewna, wysokostopowa 7 Tłok DSBC- -C POM DSBC- -E1/E2/E3 Stal hartowana Uszczelnienie tłoczyska DSBC- PUR DSBC- -L/-U FPM DSBC- -L1 HNBR DSBC- -T1/-T4/-A1 FPM DSBC- -T3 PUR (odpowiednie dla niskich temperatur) DSBC- -A3 UHMW-PE Uszczelnienie zgarniające DSBC- -A6 CuZn Uszczelnienie zderzaka DSBC- PUR DSBC- -U FPM DSBC- -T1/-T4 FPM DSBC- -T3 PUR (odpowiednie dla niskich temperatur) Piasta amortyzująca DSBC- POM DSBC- -L/-U Aluminium DSBC- -T1/-T3/- T4 Aluminium Uwagi o materiałach DSBC- Zgodne z RoHS DSBC- -L/U/-T3/-T4/-A3 Zawiera substancje uszkadzające powierzchnie malowane 18 internet: Zastrzega się możliwość zmian 2017/01

19 Dane techniczne Dane techniczne DSBC- -C Z głowicą zaciskową Wyspecyfikowane siły trzymania odnoszą się do obciążenia statycznego. Przy przekroczeniu tej wartości może wystąpić poślizg. Siły dynamiczne występujące podczas pracy nie mogą przekraczać statycznej siły trzymania. Jednostka zaciskowa nie jest wolna od luzów w pozycji zaciśniętej, jeżeli na tłoczysko działają zmienne obciążenia. Jednostka zaciskowa może być zwolniona tylko, jeżeli siły po obu stronach tłoka osiągną równowagę. W przeciwnym razie, istnieje ryzyko wypadku w wyniku gwałtownego ruchu tłoczyska. Blokowanie powietrza zasilającego z obu końców (np.przy pomocy zaworu 5/3) nie spełnia funkcji bezpieczeństwa. Tłok Blokowanie w efektywnym kierunku W obu kierunkach Zacisk przy pomocy siły sprężyny Zwolnienie przez spężone powietrze Statyczna siła trzymania [N] Maks. luz osiowy pod obciążeniem [mm] Min. ciśnienie odblokowania [bar] 3 Dane techniczne DSBC- -E1/-E2/-E3 Blokada położenia końcowego Blokada położenia końcowego powinna pracować tylko w połączeniu z siłownikami dwustronnego działania z dławieniem powietrza wylotowego, aby zapewnić zawsze całkowite zwolnienie zamka przed rozpoczęciem ruchu siłownika. Blokada położenia końcowego może być zwolniona tylko, jeżeli siły po obu stronach tłoka osiągną równowagę. W przeciwnym razie, istnieje ryzyko wypadku w wyniku gwałtownego ruchu tłoczyska. Blokowanie powietrza zasilającego z obu końców (np.przy pomocy zaworu 5/3) nie spełnia funkcji bezpieczeństwa. Blokada może być zastosowana dla dowolnego skoku, jak tylko napęd dojdzie do pozycji końcowej następuje mechniczna blokada. Jeżeli amortyzacja w położeniu końcowym jest zbyt mocna (więcej niż 50% dławienia), tłoczek blokujący może nie trafiać dokładnie w gniazdo, co może powodować jego przedwczesne zużycie. Nie można zamykać otworu odpowietrzającego. Tłok Sposób blokowania Blokada mechaniczna Zwolnienie przez spężone powietrze Statyczna siła trzymania [N] Maks. luz wzdłużny przy zablokowanym [mm] położeniu końcowym Min. ciśnienie odblokowania [bar] Maks. ciśnienie blokowania [bar] 0.5 Przykład doboru Przy dobieraniu wielkości siłowników pneumatycznych zalecamy jako podstawową zasadę, wykorzystanie tylko 50% podanych sił teoretycznych (patrz wyżej). Dane: Pozycja montażu = pionowa Obciążenie elem. roboczym = 44 kg F = m x g = 44 kg x 9.81 m/s 2 = N Należy obliczyć: Odpowiednią średnicę tłoka Przykład dla 32 mm średnicy tłoka : Siła teoretyczna przy wysuwie dla 6 bar = 483 N 50% siły teoretycznej = N Statyczna siła trzymania przy 32 mm średnicy tłoka = 500N Statyczna siła blokady położenia końcowego jest w dopuszczalnym zakresie (maks.500 N) przy obciążeniu elementu roboczego 44 kg (431.6 N), jednak siłownik powinien być wykorzystany przynajmniej w 89%. Wynik: W związku z tym zalecany jest do zastosowania siłownik o średnicy tłoka 40 mm. 2017/01 Zastrzega się możliwość zmian internet: 19

20 Dane techniczne Wymiary Modele CAD do pobrania = dodać długość skoku 1 Śruba z gniazdem, z gwintem wewnętrznym dla elementów mocujących 2 Śruba regulacyjna do nastawiania amortyzacji w położeniu końcowym 3 Rowek dla czujników zbliżeniowych Wariant T Dwustronne tłoczysko + = dodać długość skoku ++ = dodać 2 długości skoku 20 internet: Zastrzega się możliwość zmian 2017/01

21 Dane techniczne A B BG E EE G U2 U1 KK [mm] 0.5 d11 Min ±0.1 ± Gx M10x G¼ M12x G¼ M16x Gy M16x Gy M20x G½ M20x G½ M27x2 L2 L3 L7 L8 MM PM RT TG [mm] Maks. ±0.4 ±0.1 ± M M M M M M M VA VD WH-biały ZJ ZM ß1 ß2 ß3 [mm] /01 Zastrzega się możliwość zmian internet: 21

22 Dane techniczne Wymiary Warianty Q Kwadratowe tłoczysko zabezbieczone przeciw obrotom -H- Uwaga W kombinacji z wariantem T, tłoczysko jest zabezpieczone przed obrotem z jednej strony. F Gwint wewnętrzny Modele CAD do pobrania -H- Uwaga W połączeniu z wariantem T, tłoczysko ma gwinty wewnętrzne z obu stron. E Wydłużone tłoczysko L Wydłużony gwint na tłoczysku -H- Uwaga Wydłużone tłoczysko na jednym końcu w połączeniu z wariantem T. Wydłużone tłoczysko tylko na kwadratowym tłoczysku w połączeniu z wariantem T i Q. -H- Uwaga Przy połączeniu z wariantem T, gwint na tłoczysku jest wydłużony z obu stron. D3 Rowki dla czujników na 3 bokach profilu 3 Rowek dla czujników zbliżeniowych 22 internet: Zastrzega się możliwość zmian 2017/01

23 Dane techniczne A A1 A2 AF [mm] Min. Maks. Min. Maks. Min B1 D1 EB KF T1 T2 WH-biały [mm] Maks M M / 0.05 M M M M M /01 Zastrzega się możliwość zmian internet: 23

24 Dane techniczne Wymiary Warianty C Głowica zaciskowa Modele CAD do pobrania -H- Uwaga Głowica zaciskowa może być wybrana z wariantem T w połączeniu z wariantem Q. Głowica zaciskowa w połączeniu z wariantem T i Q jest montowana na tłoczysku okrągłym. + = dodać długość skoku [mm] B d11 BG D1 D2 H1 L4 ±0.2 L5 VD WH-biały ZW ± M Gx Gx Gx Gx Gx Gx internet: Zastrzega się możliwość zmian 2017/01

25 Dane techniczne Wymiary Warianty E1/E2/E3 Siłownik z blokadą położeń końcowych Modele CAD do pobrania -H- Uwaga 1 Przyłącze jest użyte do manualnej blokady i/lub odpow. przewodowego. Nie może być zaślepione lub pod ciśnieniem. E1 Blokada położenia końcowego na obu końcach [mm] D1 D2 H1 L4 L M M M M M M E2 Blokada położenia końcowego z wycofanym tłoczyskiem [mm] D1 D2 H1 L M M M M M M E3 Blokada położenia końcowego z wysuniętym tłoczyskiem [mm] D1 D2 H1 L M M M M M M /01 Zastrzega się możliwość zmian internet: 25

26 Dane techniczne Wymiary Warianty P2 Wariant z osłoną mieszkową tłoczyska Modele CAD do pobrania + = dodać długość skoku Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] Maks. Maks Gx Gx Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] Maks. Maks G¼ G¼ ) Wymiar ten odpowiada wartości E dla napędu z wydłużonym tłoczyskiem 26 internet: Zastrzega się możliwość zmian 2017/01

27 Dane techniczne Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] Maks. Maks G¼ G¼ ) Wymiar ten odpowiada wartości E dla napędu z wydłużonym tłoczyskiem 2017/01 Zastrzega się możliwość zmian internet: 27

28 Dane techniczne Dane zamówienia Elementy katalogowe Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC-32- -PPVA-N DSBC-32- -PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC-40- -PPVA-N DSBC-40- -PPSA-N3 -H- Uwaga Więcej wariantów w systemie modułowym internet: Zastrzega się możliwość zmian 2017/01

29 Dane techniczne Dane zamówienia Elementy katalogowe Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC-50- -PPVA-N DSBC-50- -PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC-63- -PPVA-N DSBC-63- -PPSA-N3 -H- Uwaga Więcej wariantów w systemie modułowym /01 Zastrzega się możliwość zmian internet: 29

30 Dane techniczne Dane zamówienia Elementy katalogowe Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC-80- -PPVA-N DSBC-80- -PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N3 -H- Uwaga Więcej wariantów w systemie modułowym internet: Zastrzega się możliwość zmian 2017/01

31 Dane techniczne Dane zamówienia Elementy katalogowe Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N DSBC PPVA-N DSBC PPSA-N3 -H- Uwaga Więcej wariantów w systemie modułowym /01 Zastrzega się możliwość zmian internet: 31

32 -V- Nowość DSBC- -L1 Siłowniki znormalizowane DSBC, ISO Dane do zamówienia System modułowy Tabela z danymi do zamówienia Wielkość Warunki Kod Kod wejścia 0M Nr zamów Funkcja Znormalizowany siłownik, dwustronnego działania, oparty na ISO DSBC DSBC 0O Zabezpieczenie przed obrotem Właściwości ruchowe Bez Kwadratowe tłoczysko 1 -Q Standard Małe tarcie 2 L Płynny, wolny ruch 2 U Niskie tarcie dla zastosowań typu balanser 3 L1 0M Tłok [mm] Skok [mm] O Typ tłoczyska Tłoczysko jednostronne Tłoczysko dwustronne -T Typ gwintu tłoczyska Gwint zewnętrzny Gwint wewnętrzny 4 F Typ profilu Rowki dla czujników na 1 boku profilu Rowki dla czujników na 3 bokach profilu D3 0M Amortyzacja Elastyczne pierścienie amortyzujące na obu położeniach końcowych 5 -P Amortyzacja pneumatyczna, samonastawna na obu położeniach końcowych 6 -PPS Amortyzacja pneumatyczna, regulowana na obu położeniach końcowych -PPV Odczyt pozycji Przy pomocy czujników zbliżeniowych A A 1 Q Nie z L, U, L1, N3, T3, T4, P2, A1, A2, A3, A6 Tylko do skoku do 1500 mm 2 L, U Nie z T, R3, T1, T3, T4, P2, A1, A2, A3, A6, EX4 3 L1 Nie z T, PPV, R3, T1, T3, T4, P2, A1, A2, A3, A6, EX4 4 F Nie z L 5 P Nie z A1 6 PPS Nie z T1, T3, T4, A1 -H- Uwaga Jeżeli wersja L jest stosowana do obciążeń poprzecznych tłoczyska i skokach powyżej 500 mm, należy wziąć pod uwagę konieczność dodatkowego podparcia tłoczyska. Ciśnienie robocze ( 13) jest stosowane do skoków do 500 mm. -H- Uwaga Jeżeli wersja L jest stosowana przy skokach powyżej 500 mm, należy wziąć pod uwagę konieczność dodatkowego podparcia tłoczyska. Ciśnienie robocze ( 13) jest stosowane do skoków do 500 mm. M O Dane obowiązkowe Opcje Kod zamówieniowy DSBC A 32 internet: Zastrzega się możliwość zmian 2017/01

33 Dane do zamówienia Produkty modułowe Tabela z danymi do zamówienia Wielkość Warunki Kod Kod wejścia Standard W oparciu o ISO O Odpowiada ISO N3 Odporność na korozję Standard Wysoka odporność na korozję 7 R3 Zakres temperatury Standard [ C] Uszczelnienia odporne na temperaturę do maks T1 [ C] T3 [ C] T4 Ochrona przed cząstkami stałymi Standard Wariant z osłoną mieszkową tłoczyska 9 P2 Warianty zgarniaczy Bez Podwyższona odporność chemiczna A1 Twardy zgarniacz A2 Do eksploatacji bez smarowania A3 Metalowy zgarniacz A6 Certyfikacja EU Bez [mm] II 2GD aj EX4 Wydłużenie tłoczyska Bez [mm] aa - E Wydłużony gwint na tłoczysku Bez [mm] aa - L 7 R3 Nie z A2, A6 8 T1, T3, T4 Nie z P2, A1, A2, A3, EX4 9 P2 Nie z N3, A1, A2, A3, A6, EX4 Tylko dla skoków mm aj EX4 Nie z T1, T3, T4, P2, A1, A3, A6 aa E, L Tylko do skoków do 2000 mm -H- Uwaga Wydłużenie tłoczyska do osłony mieszkowej jest automatycznie brane pod uwagę przy użyciu opcji P2. W tym przypadku nie ma potrzeby wybierania opcji wydłużonego tłoczyska E. -H- Uwaga Przy wybraniu opcji E w kombinacji z opcją P2 część wydłużonego tłoczyska E nie jest pokryta osłoną mieszkową. -H- Uwaga Przy wybraniu opcji P2 w kombinacji z opcją T (tłoczysko dwustronne), osłona mieszkowa jest montowana tylko z jednej strony. M O Dane obowiązkowe Opcje Kod zamówieniowy 2017/01 Zastrzega się możliwość zmian internet: 33

34 Siłowniki znormalizowane DSBC, stand. interfejs montażowy, z głowicą zaciskową Dane do zamówienia Produkty modułowe Tabela z danymi do zamówienia Wielkość Warunki Kod Kod wejścia 0M Nr zamów Funkcja Znormalizowany siłownik, dwustronnego działania, oparty na ISO DSBC DSBC 0O Zabezpieczenie przed obrotem Bez Kwadratowe tłoczysko 1 -Q 0M Tłok [mm] Skok [mm] O Głowica zaciskowa Dołączona -C C Rodzaj tłoczyska Tłoczysko jednostronne Tłoczysko dwustronne T Rodzaj gwintu tłoczyska Gwint zewnętrzny Gwint wewnętrzny 2 F Typ profilu Rowki dla czujników na 1 boku profilu Rowki dla czujników na 3 bokach profilu D3 0M Amortyzacja Elastyczne pierścienie amortyzujące na obu położeniach końcowych -P Amortyzacja pneumatyczna, samonastawna na obu położeniach końcowych -PPS Amortyzacja pneumatyczna, regulowana na obu położeniach końcowych -PPV Sygnalizacja położenia Przy pomocy czujników zbliżeniowych A A Wydłużenie tłoczyska [mm] Bez E Wydłużony gwint na tłoczysku [mm] Bez L 1 Q Tylko dostępna z T Tylko dla skoków do 1500 mm 2 F Nie z L M O Dane obowiązkowe Opcje Kod zamówieniowy DSBC C A 34 internet: Zastrzega się możliwość zmian 2017/01

35 Siłowniki znormalizowane DSBC, stand. interfejs mont., z blokadą poł. końcowych Dane do zamówienia Produkty modułowe Tabela z danymi do zamówienia Wielkość Warunki Kod Kod wejścia 0M Nr zamów Funkcja Znormalizowany siłownik, dwustronnego działania, oparty na ISO DSBC DSBC Tłok [mm] Skok [mm] O Blokada położenia końcowego Bez Na obu końcach E1 Przy tłoczysku w pozycji wysuniętej E2 Przy tłoczysku w pozycji wycofanej E3 Rodzaj gwintu tłoczyska Gwint zewnętrzny Gwint wewnętrzny 1 F Typ profilu Rowki dla czujników na 1 boku profilu Rowki dla czujników na 3 bokach profilu D3 0M Amortyzacja Elastyczne pierścienie amortyzujące na obu położeniach końcowych -P Amortyzacja pneumatyczna, regulowana na obu położeniach końcowych -PPV Sygnalizacja położenia Przy pomocy czujników zbliżeniowych A A Wydłużenie tłoczyska [mm] Bez E Wydłużony gwint na tłoczysku [mm] Bez L 1 F Bez L M O Dane obowiązkowe Opcje Kod zamówieniowy DSBC A 2017/01 Zastrzega się możliwość zmian internet: 35

36 Dane techniczne Dane zamówieniowe Wersje dla DSBC- -D3 (rowki do mocowania czujników na 3 bokach) W tej wersji, pozycja tłoczyska może być wykryta na 3 bokach napędu. 3 Rowek dla montażu czujników Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N3 36 internet: Zastrzega się możliwość zmian 2017/01

37 Dane techniczne Dane zamówieniowe Wersje dla DSBC- -D3 (rowki do mocowania czujników na 3 bokach) W tej wersji, pozycja tłoczyska może być wykryta na 3 bokach napędu. 3 Rowek dla montażu czujników Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N3 2017/01 Zastrzega się możliwość zmian internet: 37

38 Dane techniczne Dane zamówieniowe Wersje dla DSBC- -D3 (rowki do mocowania czujników na 3 bokach) W tej wersji, pozycja tłoczyska może być wykryta na 3 bokach napędu. 3 Rowek dla montażu czujników Tłok Skok Z amortyzacją PPV Z amortyzacją PPS [mm] [mm] Nr części Typ Nr części Typ DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N DSBC D3-PPVA-N DSBC D3-PPSA-N3 38 internet: Zastrzega się możliwość zmian 2017/01

39 Osprzęt Łapy mocujące HNC/CRHNC Materiały: HNC: Stal galwanizowana CRHNC: Stal wysokostopowa Elementy nie zawierają miedzi i teflonu + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla AB AH AO AT AU SA TR US XA XS [mm] DSBC- DSBC- -C DSBC- DSBC- -C Dla Wersja podstawowa Odporność na korozję CRC 1) Waga Nr części Typ 2) CRC 1) Waga Nr części Typ 2) [mm] [g] [g] HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC-125 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. Klasa 4 odporności na korozję zgodna z normą Festo : Części konstrukcyjne głównie z wysokimi wymaganiami na odporność korozji. Części narażone na oddziaływanie agresywnych mediów, na przykład w przemyśle chemicznym lub spożywczym. W takim przypadku, jest koniecznością sprawdzenie zastosowania tych części, odpowiednimi testami z danymi substancjami ( róvnieź FN ). 2) Odpowiedni dla ATEX 2017/01 Zastrzega się możliwość zmian internet: 39

40 Osprzęt Mocowanie kołnierzowe FNC/CRFNG Materiały: FNC: Stal galwanizowana CRFNG: Stal wysokostopowa Elementy nie zawierają miedzi i teflonu Zgodne z RoHS + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla E FB MF R TF UF W ZF [mm] H13 DSBC- DSBC- -C Dla Wersja podstawowa Odporność na korozję CRC 1) Waga Nr części Typ 2) CRC 1) Waga Nr części Typ 2) [mm] [g] [g] FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG-125 1) Klasa 1 odporności na korozję według standardu Festo : Niska odporność na korozję. Do zastosowań w pomieszczeniach suchych lub z zabezpieczeniem na czas transportu i przechowywania. Dotyczy to również części za osłonami, w niewidocznych obszarach zabudowy oraz części składowych w aplikacji (np. czopy obrotowe napędów). Klasa 4 odporności na korozję zgodna z normą Festo : Części konstrukcyjne głównie z wysokimi wymaganiami na odporność korozji. Części narażone na oddziaływanie agresywnych mediów, na przykład w przemyśle chemicznym lub spożywczym. W takim przypadku, jest koniecznością sprawdzenie zastosowania tych części, odpowiednimi testami z danymi substancjami ( róvnieź FN ). 2) Odpowiedni dla ATEX 40 internet: Zastrzega się możliwość zmian 2017/01

41 Osprzęt Kołnierz wahliwy ZNCF/CRZNG Materiały: ZNCF: Odlew stali nierdzewnej CRZNG: Odlew staliwny elekrolitycznie polerowany Elementy nie zawierają miedzi i teflonu Zgodne z RoHS + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla C2 C3 TD TK TL TM US XH XL [mm] e9 DSBC- DSBC- -C Dla Wersja podstawowa Wysoka odporność na korozję CRC 1) Waga Nr części Typ 2) CRC 1) Waga Nr części Typ 2) [mm] [g] [g] ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG-125 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. Klasa 4 odporności na korozję zgodna z normą Festo : Części konstrukcyjne głównie z wysokimi wymaganiami na odporność korozji. Części narażone na oddziaływanie agresywnych mediów, na przykład w przemyśle chemicznym lub spożywczym. W takim przypadku, jest koniecznością sprawdzenie zastosowania tych części, odpowiednimi testami z danymi substancjami ( róvnieź FN ). 2) Odpowiedni dla ATEX 2017/01 Zastrzega się możliwość zmian internet: 41

42 Osprzęt Kostki łożyskowe LNZG Materiały: Kostki łożyskowe: Anodyzowane aluminium Łożyska ślizgowe: Tworzywo sztuczne Elementy nie zawierają miedzi i teflonu Zgodne z RoHS Wymiary i dane potrzebne do zamówienia Dla CR DA FK FN FS H1 HB KE NH TH UL CRC 1) Waga Nr części Typ [mm] D11 H13 ±0.1 H13 ±0.2 [g] LNZG-32 40, LNZG-40/50 63, LNZG-63/80 100, LNZG-100/125 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. Kostki łożyskowe do czopów CRLNZG Materiały: Stal wysokostopowa Elementy nie zawierają miedzi i teflonu Zgodne z RoHS Wymiary i dane potrzebne do zamówienia Dla CR FK FN FS H1 HB NH TH UL CRC 1) Waga Nr części Typ [mm] D11 ±0.1 H13 ±0.2 [g] CRLNZG-32 40, CRLNZG-40/50 63, CRLNZG-63/80 100, CRLNZG-100/125 1) Klasa 4 odporności na korozję zgodna z normą Festo : Części konstrukcyjne głównie z wysokimi wymaganiami na odporność korozji. Części narażone na oddziaływanie agresywnych mediów, na przykład w przemyśle chemicznym lub spożywczym. W takim przypadku, jest koniecznością sprawdzenie zastosowania tych części, odpowiednimi testami z danymi substancjami ( róvnieź FN ). 42 internet: Zastrzega się możliwość zmian 2017/01

43 Osprzęt Kołnierz wahliwy SNC Materiały: Odlew aluminiowy Zgodne z RoHS + = dodać długość skoku 1 Trzpień jest zabezpieczony przed obrotem sprężystą zapinką. Wymiary i dane potrzebne do zamówienia Dla CG CP E EK FL L SR [mm] H14 h14 H9 ± / / Dla TG XC CRC 1) Waga Nr części Typ 2) [mm] DSBC- DSBC- -C [g] SNC SNC SNC SNC SNC SNC SNC-125 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. 2) Odpowiedni dla ATEX 2017/01 Zastrzega się możliwość zmian internet: 43

44 Osprzęt Kołnierz wahliwy SNCB/SNCB- -R3 Materiały: SNCB: Odlew aluminiowy SNCB- -R3: Odlew aluminiowy z pokryciem ochronnym Elementy nie zawierają miedzi i teflonu Zgodne z RoHS + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla CB E EK FL L MR TG UB XC [mm] H14 H9/e8 ± h14 DSBC- DSBC- -C / / Dla Wersja podstawowa R3 - Wysoka odporność na korozję CRC 1) Waga Nr części Typ CRC 1) Waga Nr części Typ [mm] [g] [g] SNCB SNCB-32-R SNCB SNCB-40-R SNCB SNCB-50-R SNCB SNCB-63-R SNCB SNCB-80-R SNCB SNCB-100-R SNCB SNCB-125-R3 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. Klasa 3 odporności na korozję zgodna z normą Festo : Części konstrukcyjne z wysoką odpornością na korozję. Wewnętrzne, widoczne części z bezpośrednim kontaktem z otaczającą typowo dla przemysłu atmosferą, w tym wypadku substancje, między innymi rozcieńczalniki i środki do czyszczenia, z wymaganiami głównie na zastosowanie na powierzchniach. 44 internet: Zastrzega się możliwość zmian 2017/01

45 Osprzęt Kołnierz wahliwy SNCS/CRSNCS/SNCS- -R3 Materiały: SNCS 32 80: Odlew aluminiowy SNCS : Opracowane stopy aluminium CRSNCS 32 80: Stal nierdzewna, wysokostopowa SNCS- -R : Opracowane stopy aluminium z warstwą ochronną Zgodne z RoHS + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla CN E EP EX FL LT [mm] DSBC- DSBC- -R3 DSBC- DSBC- -R3 ±0.2 ± / / / / / / / / / / / / Dla MS RA TG XC DSBC- DSBC- -R3 DSBC- DSBC- -R3 DSBC- DSBC- -C [mm] ±0.5 30± ±0.5 39± Dla Wersja podstawowa Wysoka odporność na korozję CRC 1) Waga Nr części Typ CRC 1) Waga Nr części Typ [mm] [g] [g] SNCS CRSNCS SNCS CRSNCS SNCS CRSNCS SNCS CRSNCS SNCS CRSNCS SNCS SNCS-100-R SNCS SNCS-125-R3 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. Klasa 3 odporności na korozję zgodna z normą Festo : Części konstrukcyjne z wysoką odpornością na korozję. Wewnętrzne, widoczne części z bezpośrednim kontaktem z otaczającą typowo dla przemysłu atmosferą, w tym wypadku substancje, między innymi rozcieńczalniki i środki do czyszczenia, z wymaganiami głównie na zastosowanie na powierzchniach. Klasa 4 odporności na korozję zgodna z normą Festo : Części konstrukcyjne głównie z wysokimi wymaganiami na odporność korozji. Części narażone na oddziaływanie agresywnych mediów, na przykład w przemyśle chemicznym lub spożywczym. W takim przypadku, jest koniecznością sprawdzenie zastosowania tych części, odpowiednimi testami z danymi substancjami ( róvnieź FN ). 2017/01 Zastrzega się możliwość zmian internet: 45

46 Osprzęt Kołnierz wahliwy SNCL Materiały: Odlew aluminiowy Elementy nie zawierają miedzi i teflonu Zgodne z RoHS + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla CD E EW FL L MR [mm] H9 h12 ± / / Dla TG XC CRC 1) Waga Nr części Typ DSBC- DSBC- -C [mm] [g] SNCL SNCL SNCL SNCL SNCL SNCL SNCL-125 1) Klasa 2 odporności na korozję zgodna z normą Festo FN : Średnia odporność na korozję. Zastosowania wewnątrz budynków, w których może wystąpić kondensacja. Zewnętrzne części z widocznymi powierzchniami, które mają bezpośredni kontakt z typowym otoczeniem przemysłowym. 46 internet: Zastrzega się możliwość zmian 2017/01

47 Osprzęt Zespół mocowania wahliwego DAMT Zespół mocujący można zamontować w dowolnym położeniu na całej długości korpusu siłownika. Materiały: Stal galwanizowana Zgodne z RoHS + = dodać długość skoku +½ = dodać połowę długości skoku 1 Maks. moment dokręcający Wymiary i dane potrzebne do zamówienia Dla B1 C2 C3 TD TL TM UW [mm] e Dla XG XJ XV Maks. CRC 1) Waga Nr części Typ 2) moment dokręcający [mm] Min. maks. [Nm] [g] 32 69±1.4 76±1.4 73± DAMT-V1-32-A ± ± ± DAMT-V1-40-A ± ± ± DAMT-V1-50-A ± ± ± DAMT-V1-63-A ± ± ± DAMT-V1-80-A ± ± ± DAMT-V1-100-A ± ± ± DAMT-V8-125-A 1) Klasa 1 odporności na korozję według standardu Festo : Niska odporność na korozję. Do zastosowań w pomieszczeniach suchych lub z zabezpieczeniem na czas transportu i przechowywania. Dotyczy to również części za osłonami, w niewidocznych obszarach zabudowy oraz części składowych w aplikacji (np. czopy obrotowe napędów). 2) Odpowiedni dla ATEX 2017/01 Zastrzega się możliwość zmian internet: 47

48 Osprzęt Dane do zamówienia Elementy mocujące Dane techniczne internet: mocowanie wahliwe Opis Dla Nr części Typ Opis Dla Nr części Typ Mocowanie wahliwe LNG Mocowanie wahliwe LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN-125 Mocowanie wahliwe LSNG Mocowanie wahliwe LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG-125 Mocowanie wahliwe LBG 1) Mocowanie wahliwe kątowe prawe LQG 1) LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG-125 1) Odpowiedni dla ATEX Dane do zamówienia Elementy mocujące odporne na korozję Dane techniczne internet: crlng Opis Dla Nr części Typ Mocowanie wahliwe CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG-125 Zamówienie Elementy mocujące, wysoka ochrona przed korozją Dane techniczne internet: mocowanie wahliwe Oznaczenie Dla Nr części Typ Mocowanie wahliwe LBG-R LBG-32-R LBG-40-R LBG-50-R LBG-63-R LBG-80-R LBG-100-R LBG-125-R3 48 internet: Zastrzega się możliwość zmian 2017/01

49 Osprzęt Dane do zamówienia Osprzęt do tłoczysk Dane techniczne internet: osprzęt do tłoczysk Opis Dla Nr części Typ Opis Dla Nr części Typ Głowica przegubowa SGS Głowica widełkowa SGA 1) SGS-M10x1, SGA-M10x1, SGS-M12x1, SGA-M12x1, SGS-M16x1, SGA-M16x1, SGS-M20x1, SGA-M20x1, SGS-M27x SGA-M27x2 Głowica widełkowa SG 1) Samocentrujący łącznik wahliwy FK 1) SG-M10x1, FK-M10x1, SG-M12x1, FK-M12x1, SG-M16x1, FK-M16x1, SG-M20x1, FK-M20x1, SG-M27x2-B FK-M27x2 Element sprzęgający KSG 1) Element sprzęgający KSZ 1) KSG-M10x1, KSZ-M10x1, KSG-M12x1, KSZ-M12x1, KSG-M16x1, KSZ-M16x1, KSG-M20x1, KSZ-M20x1, KSG-M27x ) Odpowiedni dla ATEX Dane zamówieniowe Osprzęt do tłoczysk odporny na korozję Dane techniczne internet: osprzęt do tłoczysk Opis Dla Nr części Typ Opis Dla Nr części Typ Głowica przegubowa CRSGS Głowica widełkowa CRSG 1) CRSGS-M10x1, CRSG-M10x1, CRSGS-M12x1, CRSG-M12x1, CRSGS-M16x1, CRSG-M16x1, CRSGS-M20x1, CRSG-M20x1, CRSGS-M27x CRSG-M27x2 Samocentrujący łącznik wahliwy CRFK 1) CRFK-M10x1, CRFK-M12x1, CRFK-M16x1, CRFK-M20x1, ) Odpowiedni dla ATEX 2017/01 Zastrzega się możliwość zmian internet: 49

50 Osprzęt Zespół osłony DADB Ogólne dane techniczne Typ DADB-V Maks. zakres skoku siłownika 1) [mm] Sposób montażu Przez gwintowany trzpień Pozycja montażu Dowolna Odporność na media Pył, wióry, olej, smar, paliwo ( Internet: odporność na media) Temperatura otoczenia 2) [ C] Stopień ochrony IP54 Klasa odporności na korozję CRC 3) 3 1) W połączeniu z zespołem osłony DADB 2) Należy zwrócić uwagę na zakres działania czujników zbliżeniowych i siłownika 3) Klasa 3 odporności na korozję zgodna z normą Festo : Części konstrukcyjne z wysoką odpornością na korozję. Wewnętrzne, widoczne części z bezpośrednim kontaktem z otaczającą typowo dla przemysłu atmosferą, w tym wypadku substancje, między innymi rozcieńczalniki i środki do czyszczenia, z wymaganiami głównie na zastosowanie na powierzchniach. Materiały Przekrój Mieszek 1 Podłączenie Poliamid 2 Adapter Poliamid 3 Mieszek NBR 4 Część końcowa Poliamid 5 Przyłącze Poliamid O-ring NBR Uwagi o materiałach Elementy nie zawierają miedzi i teflonu Zgodne z RoHS Waga [g] Typ DADB-V Skok [mm] internet: Zastrzega się możliwość zmian 2017/01

51 Osprzęt Prędkość siłownika v w funkcji długości przewodu l 1 Osłona mieszkowa jest szczelnym systemem. Aby zabezpieczyć przed różnymi mediami, otwór kompensacji ciśnieniowej w sekcji przyłączeniowej 1 należy połączyć przewodem pneumatycznym z czystym obszarem. Ciśnienie powstające w zespole osłony przez ruch siłownika jest zależne od prędkość siłownika i długości przewodu pneumatycznego. Zalecaną długość przewodu w zależności od prędkości przesuwu można odczytać z wykresu. Wysuw tłoczyska Wycofanie tłoczyska 32/50/ / /63 80/100 -H- Uwaga W otworze kompensacji ciśnienia należy używać złącza wtykowe. Alternatywnie można zastosować tłumiki hałasu. Redukują one nieznacznie prędkość przesuwu. Wymiar przewodu i złącza wtykowego do otworu kompensacji ciśnienia [mm] Średnica zewnętrzna przewodu [mm] Złącze wtykowe Nr części Typ 32, QS-Gx-8-I NPQH-DK-G18-Q8-P NPQH-D-G18-S8-P10 50, 63, 80, QS-G¼ NPQH-D-G14-Q12-P NPQH-D-G14-S12-P /01 Zastrzega się możliwość zmian internet: 51

52 Osprzęt Wymiary Modele CAD do pobrania + = dodać długość skoku Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] maks. maks Gx Gx Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] maks. maks G¼ G¼ Skok A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] maks. maks G¼ G¼ ) Wymiar ten odpowiada wartości E dla napędu z wydłużonym tłoczyskiem. 52 internet: Zastrzega się możliwość zmian 2017/01

53 Osprzęt Dane do zamówienia Zespół osłony mieszkowej Przy stosowaniu zespołu osłony mieszkowej jest wymagane wydłużone tłoczysko (kod zamów. E) Dane do zamówienia Produkty modułowe. Wymagane wymiary dla kodu zamówienia E w odniesieniu do średnicy tłoka i skoku siłownika, odpowiednie dla danej osłony zostały pokazane w tabeli poniżej: Przykład zamówienia: Wybrany znormalizowany siłownik: DSBC PPV-A- Wymiar dla odpowiedniej wartości E (patrz tabela): 112 mm Kompletny kod zamówieniowy dla znormalizowanego siłownika: DSBC PPV-A- -112E Odpowiedni zespół osłony mieszkowej: DADB-V6-32-S Dane siłownika Zespół osłony Dane siłownika Zespół osłony Skok Wymiar Nr części Typ Skok Wymiar Nr części Typ [mm] [mm] dla E [mm] [mm] [mm] dla E [mm] DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S /01 Zastrzega się możliwość zmian internet: 53

54 Osprzęt Zespół do łączenia siłowników DPNC Materiały: Kołnierz: Opracowane stopy aluminium Gwintowane trzpienie, nakrętki: Stal galwanizowana + = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla F1 ZJ Maks. Waga Nr części Typ 1) DSBC- DSBC- -C całkowity skok [mm] +1.8 [mm] [g] -H- Uwaga Maksymalny całkowity skok nie może być przekroczony przy połączeniu siłowników zespołem do budowy zestawów wielopołożeniowych DPNC DPNC DPNC DPNC DPNC DPNC DPNC-125 1) Odpowiedni dla ATEX Połączenie dwóch siłowników o identycznych tłokach jako siłownik 3 lub 4-położeniowy Siłownik 3 lub 4-położeniowy składa się z dwóch oddzielnych siłowników, których tłoczyska wysuwają się w przeciwnych kierunkach. Oznacza to, że w zależności od wysterowania i skoku, ten typ siłownika może przyjąć do czterech położeń. W każdym przypadku siłownik dochodzi precyzyjnie do zderzaka. Uwaga, jeżeli jeden koniec tłoczyska jest zamocowany, wówczas korpus siłownika przemieszcza się. Przyłącza do siłownika muszą być elastyczne. Dla osiągnięcia 3 położeń Dla osiągnięcia 4 położeń Dwa siłowniki o identycznych skokach muszą być razem połączone. Dwa siłowniki o różnych skokach muszą być połączone razem. 54 internet: Zastrzega się możliwość zmian 2017/01
