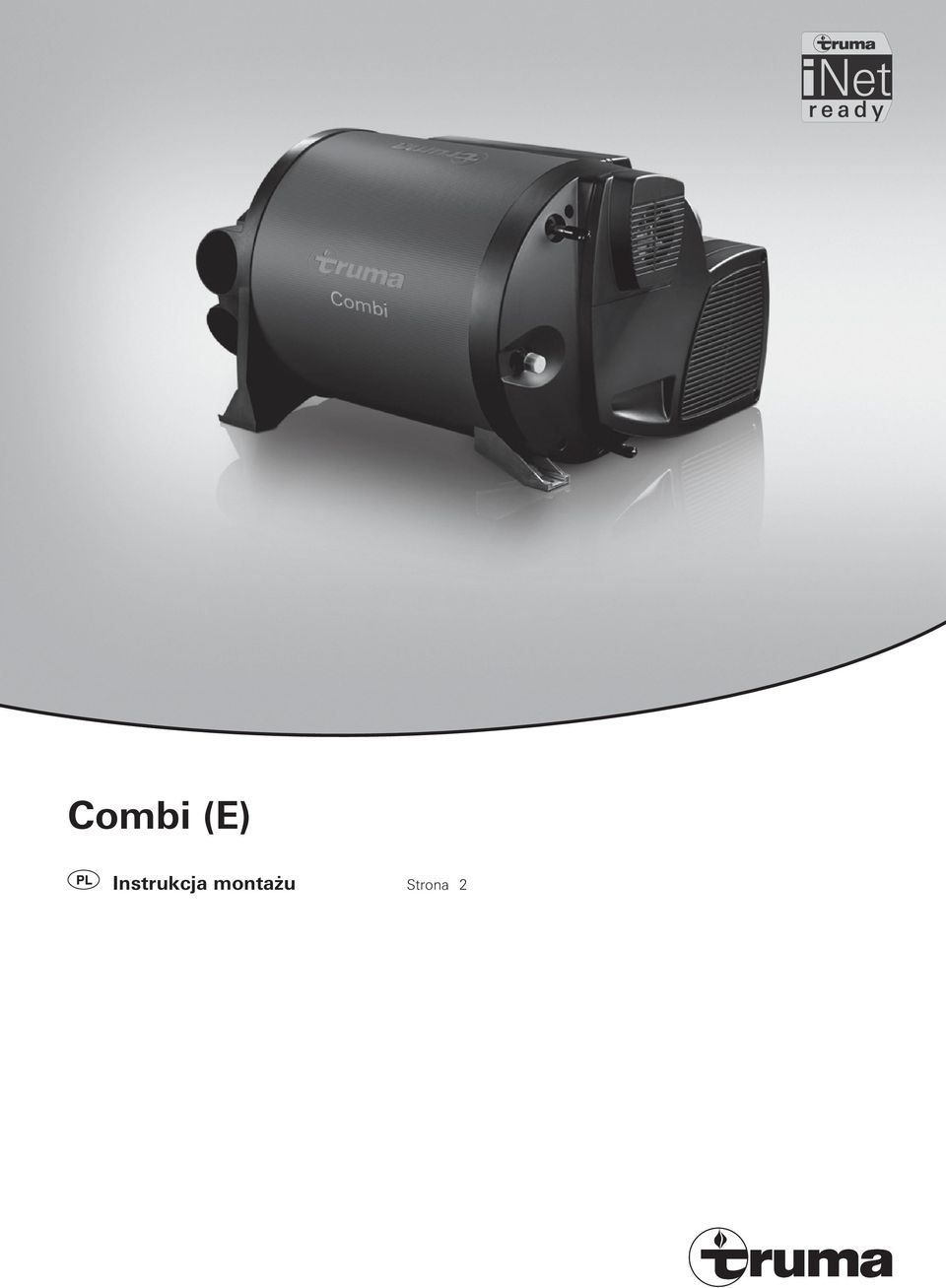

Combi (E) Instrukcja montażu Strona 2

Transkrypt

1 Combi (E) Instrukcja montażu Strona 2

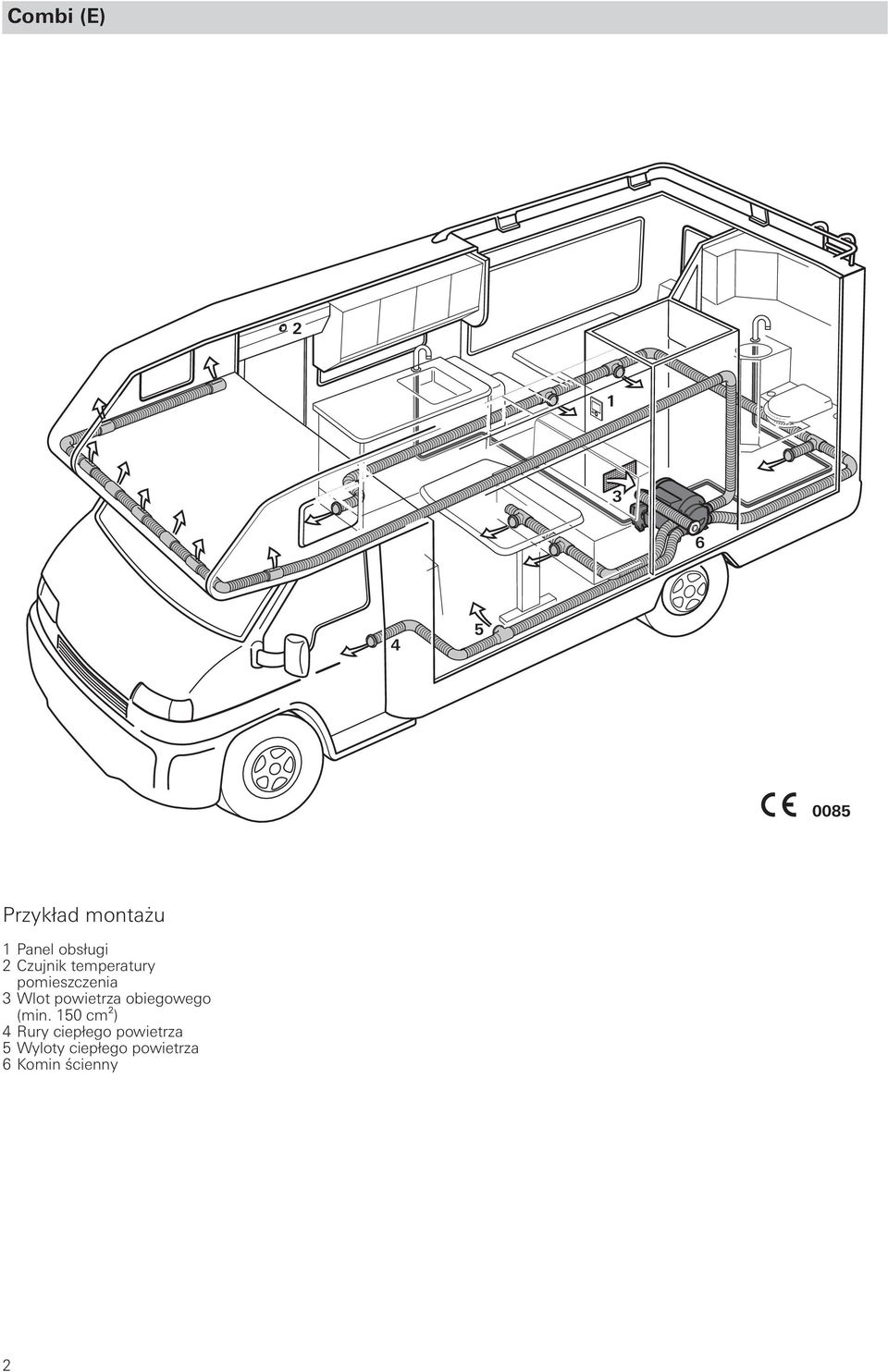

2 Combi (E) Przykład montażu 1 Panel obsługi 2 Czujnik temperatury pomieszczenia 3 Wlot powietrza obiegowego (min. 150 cm²) 4 Rury ciepłego powietrza 5 Wyloty ciepłego powietrza 6 Komin ścienny 2

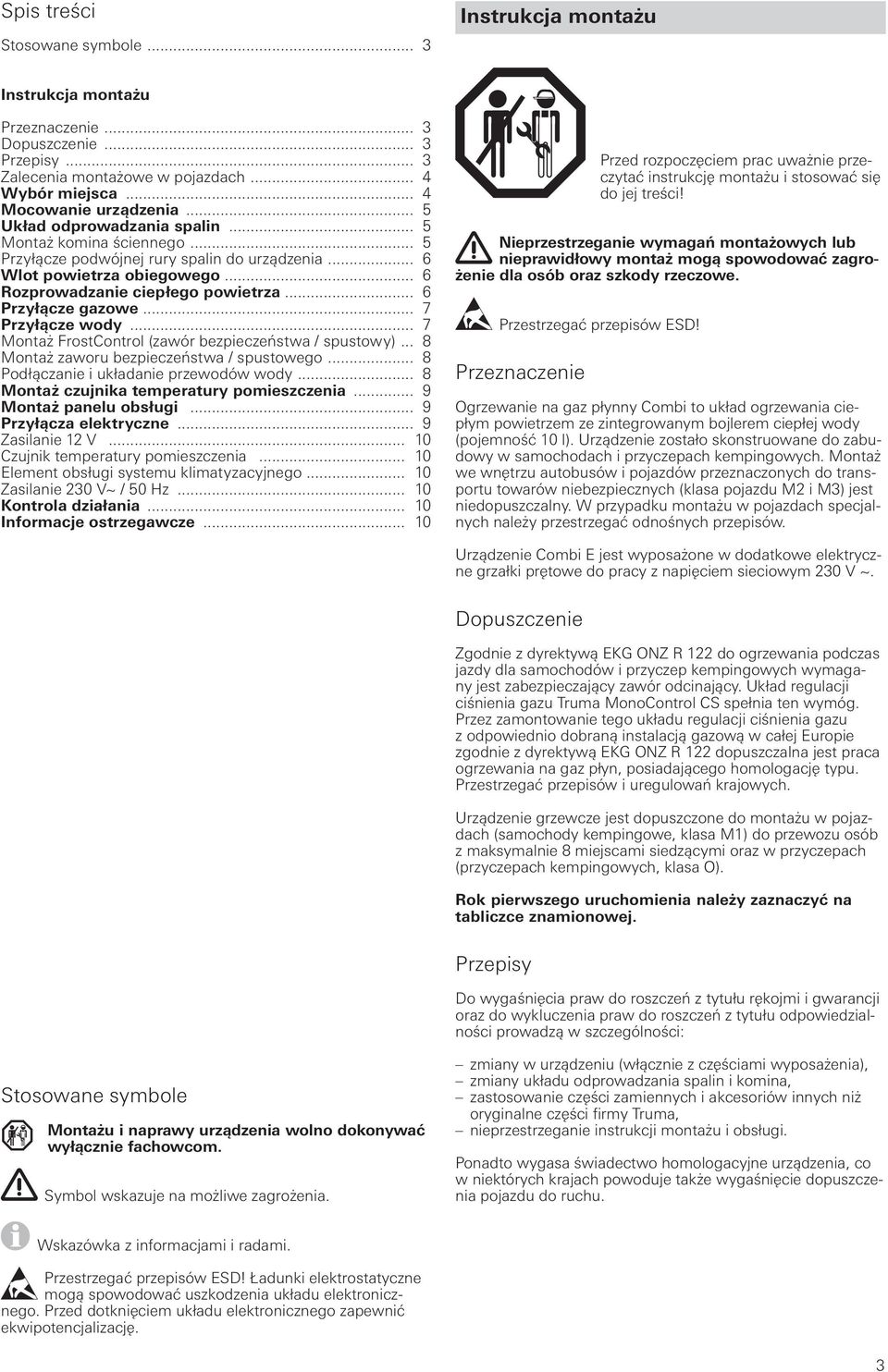

3 Spis treści Stosowane symbole... 3 Instrukcja montażu Instrukcja montażu Przeznaczenie... 3 Dopuszczenie... 3 Przepisy... 3 Zalecenia montażowe w pojazdach... 4 Wybór miejsca... 4 Mocowanie urządzenia... 5 Układ odprowadzania spalin... 5 Montaż komina ściennego... 5 Przyłącze podwójnej rury spalin do urządzenia... 6 Wlot powietrza obiegowego... 6 Rozprowadzanie ciepłego powietrza... 6 Przyłącze gazowe... 7 Przyłącze wody... 7 Montaż FrostControl (zawór bezpieczeństwa / spustowy)... 8 Montaż zaworu bezpieczeństwa / spustowego... 8 Podłączanie i układanie przewodów wody... 8 Montaż czujnika temperatury pomieszczenia... 9 Montaż panelu obsługi... 9 Przyłącza elektryczne... 9 Zasilanie 12 V Czujnik temperatury pomieszczenia Element obsługi systemu klimatyzacyjnego Zasilanie 230 V~ / 50 Hz Kontrola działania Informacje ostrzegawcze Przed rozpoczęciem prac uważnie przeczytać instrukcję montażu i stosować się do jej treści! Nieprzestrzeganie wymagań montażowych lub nieprawidłowy montaż mogą spowodować zagrożenie dla osób oraz szkody rzeczowe. Przestrzegać przepisów ESD! Przeznaczenie Ogrzewanie na gaz płynny Combi to układ ogrzewania ciepłym powietrzem ze zintegrowanym bojlerem ciepłej wody (pojemność 10 l). Urządzenie zostało skonstruowane do zabudowy w samochodach i przyczepach kempingowych. Montaż we wnętrzu autobusów i pojazdów przeznaczonych do transportu towarów niebezpiecznych (klasa pojazdu M2 i M3) jest niedopuszczalny. W przypadku montażu w pojazdach specjalnych należy przestrzegać odnośnych przepisów. Urządzenie Combi E jest wyposażone w dodatkowe elektryczne grzałki prętowe do pracy z napięciem sieciowym 230 V ~. Dopuszczenie Zgodnie z dyrektywą EKG ONZ R 122 do ogrzewania podczas jazdy dla samochodów i przyczep kempingowych wymagany jest zabezpieczający zawór odcinający. Układ regulacji ciśnienia gazu Truma MonoControl CS spełnia ten wymóg. Przez zamontowanie tego układu regulacji ciśnienia gazu z odpowiednio dobraną instalacją gazową w całej Europie zgodnie z dyrektywą EKG ONZ R 122 dopuszczalna jest praca ogrzewania na gaz płyn, posiadającego homologację typu. Przestrzegać przepisów i uregulowań krajowych. Urządzenie grzewcze jest dopuszczone do montażu w pojazdach (samochody kempingowe, klasa M1) do przewozu osób z maksymalnie 8 miejscami siedzącymi oraz w przyczepach (przyczepach kempingowych, klasa O). Rok pierwszego uruchomienia należy zaznaczyć na tabliczce znamionowej. Przepisy Do wygaśnięcia praw do roszczeń z tytułu rękojmi i gwarancji oraz do wykluczenia praw do roszczeń z tytułu odpowiedzialności prowadzą w szczególności: Stosowane symbole Montażu i naprawy urządzenia wolno dokonywać wyłącznie fachowcom. Symbol wskazuje na możliwe zagrożenia. zmiany w urządzeniu (włącznie z częściami wyposażenia), zmiany układu odprowadzania spalin i komina, zastosowanie części zamiennych i akcesoriów innych niż oryginalne części firmy Truma, nieprzestrzeganie instrukcji montażu i obsługi. Ponadto wygasa świadectwo homologacyjne urządzenia, co w niektórych krajach powoduje także wygaśnięcie dopuszczenia pojazdu do ruchu. Wskazówka z informacjami i radami. Przestrzegać przepisów ESD! Ładunki elektrostatyczne mogą spowodować uszkodzenia układu elektronicznego. Przed dotknięciem układu elektronicznego zapewnić ekwipotencjalizację. 3

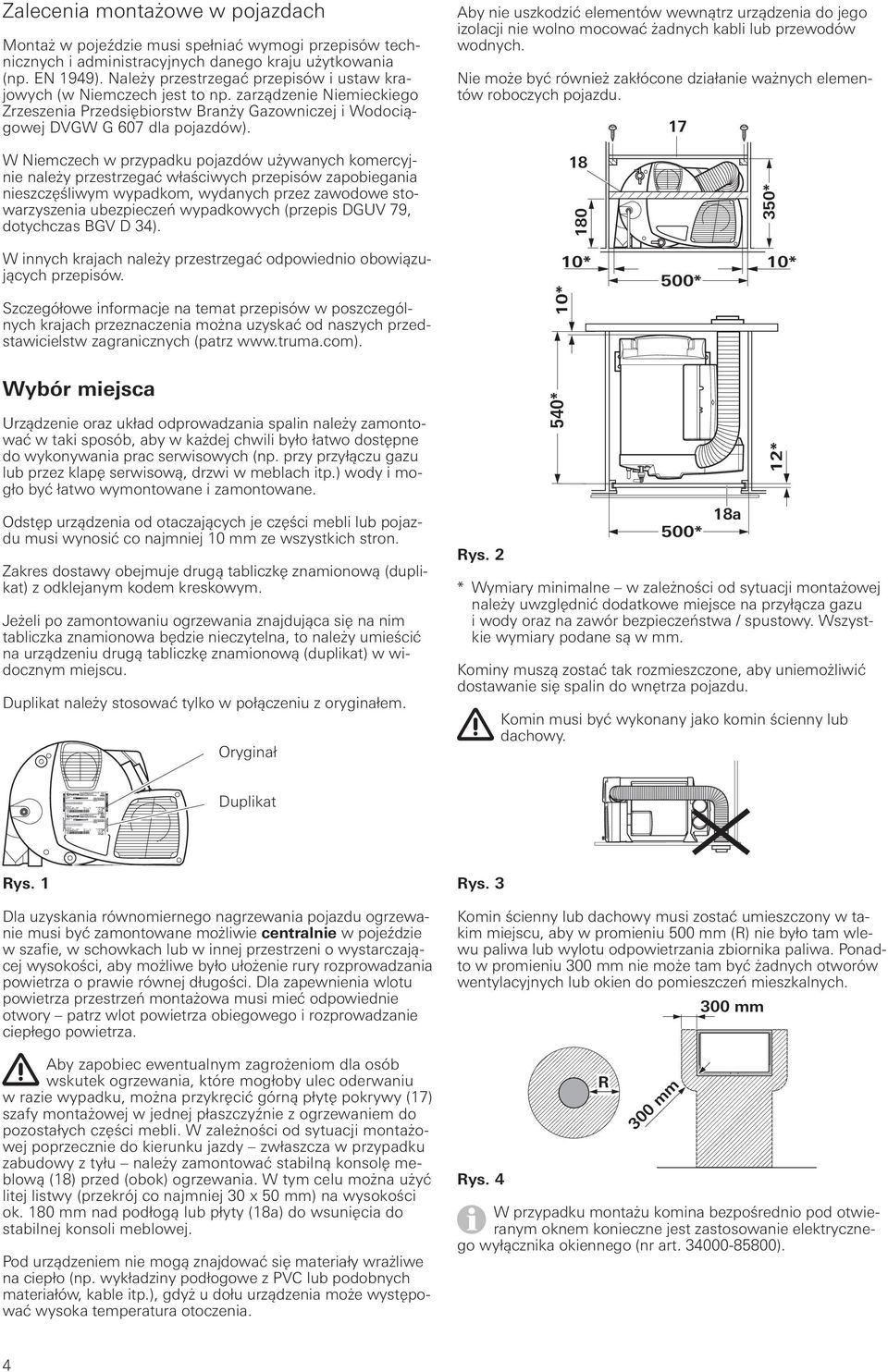

4 Zalecenia montażowe w pojazdach Montaż w pojeździe musi spełniać wymogi przepisów technicznych i administracyjnych danego kraju użytkowania (np. EN 1949). Należy przestrzegać przepisów i ustaw krajowych (w Niemczech jest to np. zarządzenie Niemieckiego Zrzeszenia Przedsiębiorstw Branży Gazowniczej i Wodociągowej DVGW G 607 dla pojazdów). Aby nie uszkodzić elementów wewnątrz urządzenia do jego izolacji nie wolno mocować żadnych kabli lub przewodów wodnych. Nie może być również zakłócone działanie ważnych elementów roboczych pojazdu. 17 W Niemczech w przypadku pojazdów używanych komercyjnie należy przestrzegać właściwych przepisów zapobiegania nieszczęśliwym wypadkom, wydanych przez zawodowe stowarzyszenia ubezpieczeń wypadkowych (przepis DGUV 79, dotychczas BGV D 34) * W innych krajach należy przestrzegać odpowiednio obowiązujących przepisów. Szczegółowe informacje na temat przepisów w poszczególnych krajach przeznaczenia można uzyskać od naszych przedstawicielstw zagranicznych (patrz Wybór miejsca Urządzenie oraz układ odprowadzania spalin należy zamontować w taki sposób, aby w każdej chwili było łatwo dostępne do wykonywania prac serwisowych (np. przy przyłączu gazu lub przez klapę serwisową, drzwi w meblach itp.) wody i mogło być łatwo wymontowane i zamontowane. Odstęp urządzenia od otaczających je części mebli lub pojazdu musi wynosić co najmniej 10 mm ze wszystkich stron. Zakres dostawy obejmuje drugą tabliczkę znamionową (duplikat) z odklejanym kodem kreskowym. Jeżeli po zamontowaniu ogrzewania znajdująca się na nim tabliczka znamionowa będzie nieczytelna, to należy umieścić na urządzeniu drugą tabliczkę znamionową (duplikat) w widocznym miejscu. Duplikat należy stosować tylko w połączeniu z oryginałem. Oryginał Rys. 2 10* 10* 500* 10* 540* 500* 18a 12* * Wymiary minimalne w zależności od sytuacji montażowej należy uwzględnić dodatkowe miejsce na przyłącza gazu i wody oraz na zawór bezpieczeństwa / spustowy. Wszystkie wymiary podane są w mm. Kominy muszą zostać tak rozmieszczone, aby uniemożliwić dostawanie się spalin do wnętrza pojazdu. Komin musi być wykonany jako komin ścienny lub dachowy. Duplikat Rys. 1 Dla uzyskania równomiernego nagrzewania pojazdu ogrzewanie musi być zamontowane możliwie centralnie w pojeździe w szafie, w schowkach lub w innej przestrzeni o wystarczającej wysokości, aby możliwe było ułożenie rury rozprowadzania powietrza o prawie równej długości. Dla zapewnienia wlotu powietrza przestrzeń montażowa musi mieć odpowiednie otwory patrz wlot powietrza obiegowego i rozprowadzanie ciepłego powietrza. Aby zapobiec ewentualnym zagrożeniom dla osób wskutek ogrzewania, które mogłoby ulec oderwaniu w razie wypadku, można przykręcić górną płytę pokrywy (17) szafy montażowej w jednej płaszczyźnie z ogrzewaniem do pozostałych części mebli. W zależności od sytuacji montażowej poprzecznie do kierunku jazdy zwłaszcza w przypadku zabudowy z tyłu należy zamontować stabilną konsolę meblową (18) przed (obok) ogrzewania. W tym celu można użyć litej listwy (przekrój co najmniej 30 x 50 mm) na wysokości ok. 180 mm nad podłogą lub płyty (18a) do wsunięcia do stabilnej konsoli meblowej. Pod urządzeniem nie mogą znajdować się materiały wrażliwe na ciepło (np. wykładziny podłogowe z PVC lub podobnych materiałów, kable itp.), gdyż u dołu urządzenia może występować wysoka temperatura otoczenia. Rys. 3 Komin ścienny lub dachowy musi zostać umieszczony w takim miejscu, aby w promieniu 500 mm (R) nie było tam wlewu paliwa lub wylotu odpowietrzania zbiornika paliwa. Ponadto w promieniu 300 mm nie może tam być żadnych otworów wentylacyjnych lub okien do pomieszczeń mieszkalnych. Rys. 4 R 300 mm 300 mm W przypadku montażu komina bezpośrednio pod otwieranym oknem konieczne jest zastosowanie elektrycznego wyłącznika okiennego (nr art ). 4

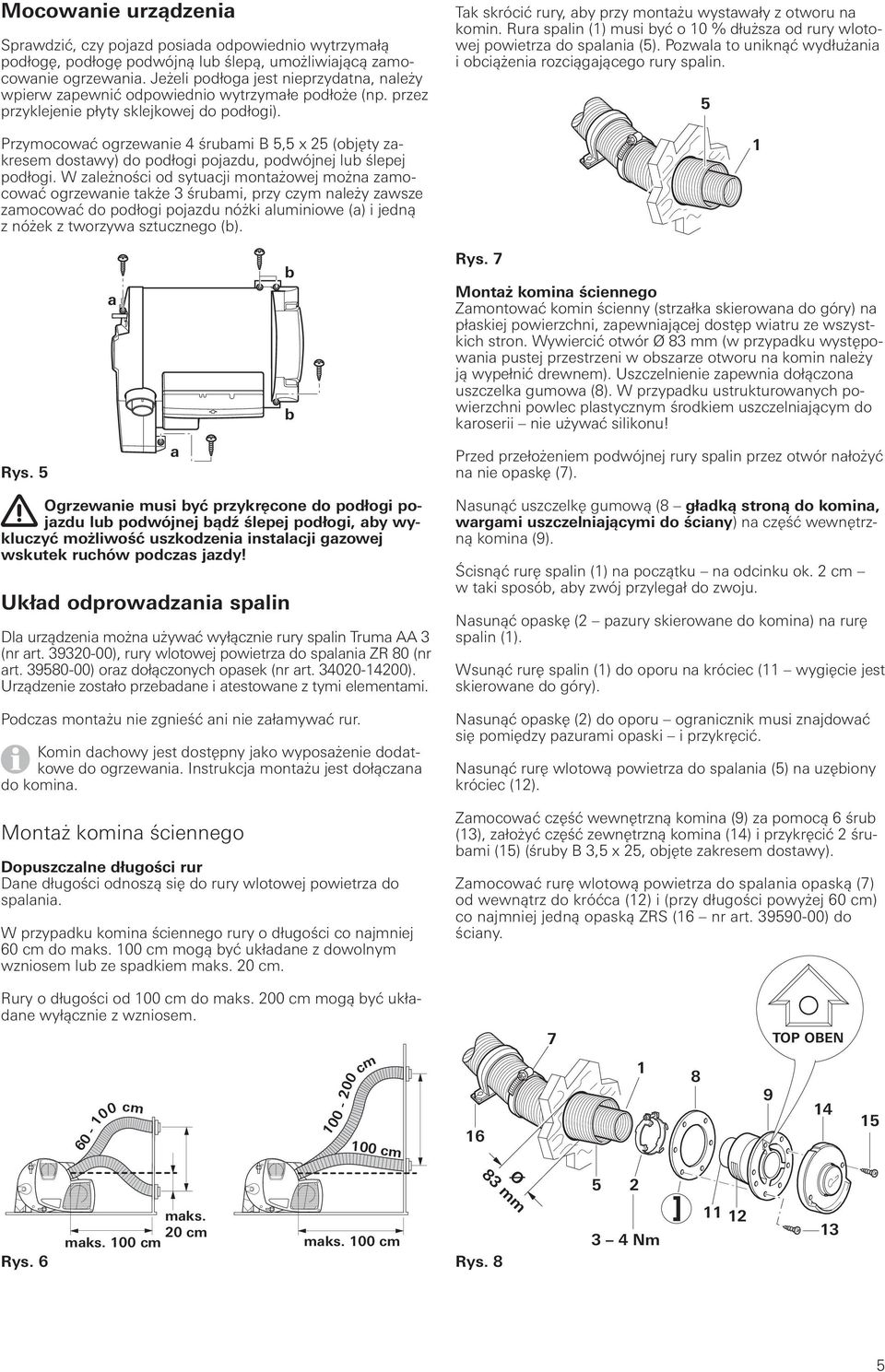

5 Mocowanie urządzenia Sprawdzić, czy pojazd posiada odpowiednio wytrzymałą podłogę, podłogę podwójną lub ślepą, umożliwiającą zamocowanie ogrzewania. Jeżeli podłoga jest nieprzydatna, należy wpierw zapewnić odpowiednio wytrzymałe podłoże (np. przez przyklejenie płyty sklejkowej do podłogi). Przymocować ogrzewanie 4 śrubami B 5,5 x 25 (objęty zakresem dostawy) do podłogi pojazdu, podwójnej lub ślepej podłogi. W zależności od sytuacji montażowej można zamocować ogrzewanie także 3 śrubami, przy czym należy zawsze zamocować do podłogi pojazdu nóżki aluminiowe (a) i jedną z nóżek z tworzywa sztucznego (b). Tak skrócić rury, aby przy montażu wystawały z otworu na komin. Rura spalin (1) musi być o 10 % dłuższa od rury wlotowej powietrza do spalania (5). Pozwala to uniknąć wydłużania i obciążenia rozciągającego rury spalin. 5 1 a b b Rys. 7 Montaż komina ściennego Zamontować komin ścienny (strzałka skierowana do góry) na płaskiej powierzchni, zapewniającej dostęp wiatru ze wszystkich stron. Wywiercić otwór Ø 83 mm (w przypadku występowania pustej przestrzeni w obszarze otworu na komin należy ją wypełnić drewnem). Uszczelnienie zapewnia dołączona uszczelka gumowa (8). W przypadku ustrukturowanych powierzchni powlec plastycznym środkiem uszczelniającym do karoserii nie używać silikonu! Rys. 5 a Przed przełożeniem podwójnej rury spalin przez otwór nałożyć na nie opaskę (7). Ogrzewanie musi być przykręcone do podłogi pojazdu lub podwójnej bądź ślepej podłogi, aby wykluczyć możliwość uszkodzenia instalacji gazowej wskutek ruchów podczas jazdy! Układ odprowadzania spalin Dla urządzenia można używać wyłącznie rury spalin Truma AA 3 (nr art ), rury wlotowej powietrza do spalania ZR 80 (nr art ) oraz dołączonych opasek (nr art ). Urządzenie zostało przebadane i atestowane z tymi elementami. Podczas montażu nie zgnieść ani nie załamywać rur. Komin dachowy jest dostępny jako wyposażenie dodatkowe do ogrzewania. Instrukcja montażu jest dołączana do komina. Montaż komina ściennego Dopuszczalne długości rur Dane długości odnoszą się do rury wlotowej powietrza do spalania. W przypadku komina ściennego rury o długości co najmniej 60 cm do maks. 100 cm mogą być układane z dowolnym wzniosem lub ze spadkiem maks. 20 cm. Nasunąć uszczelkę gumową (8 gładką stroną do komina, wargami uszczelniającymi do ściany) na część wewnętrzną komina (9). Ścisnąć rurę spalin (1) na początku na odcinku ok. 2 cm w taki sposób, aby zwój przylegał do zwoju. Nasunąć opaskę (2 pazury skierowane do komina) na rurę spalin (1). Wsunąć rurę spalin (1) do oporu na króciec (11 wygięcie jest skierowane do góry). Nasunąć opaskę (2) do oporu ogranicznik musi znajdować się pomiędzy pazurami opaski i przykręcić. Nasunąć rurę wlotową powietrza do spalania (5) na uzębiony króciec (12). Zamocować część wewnętrzną komina (9) za pomocą 6 śrub (13), założyć część zewnętrzną komina (14) i przykręcić 2 śrubami (15) (śruby B 3,5 x 25, objęte zakresem dostawy). Zamocować rurę wlotową powietrza do spalania opaską (7) od wewnątrz do króćca (12) i (przy długości powyżej 60 cm) co najmniej jedną opaską ZRS (16 nr art ) do ściany. Rury o długości od 100 cm do maks. 200 cm mogą być układane wyłącznie z wzniosem. 7 TOP OBEN cm cm 100 cm Ø 83 mm 5 2 Rys. 6 maks. 20 cm maks. 100 cm maks. 100 cm Rys Nm

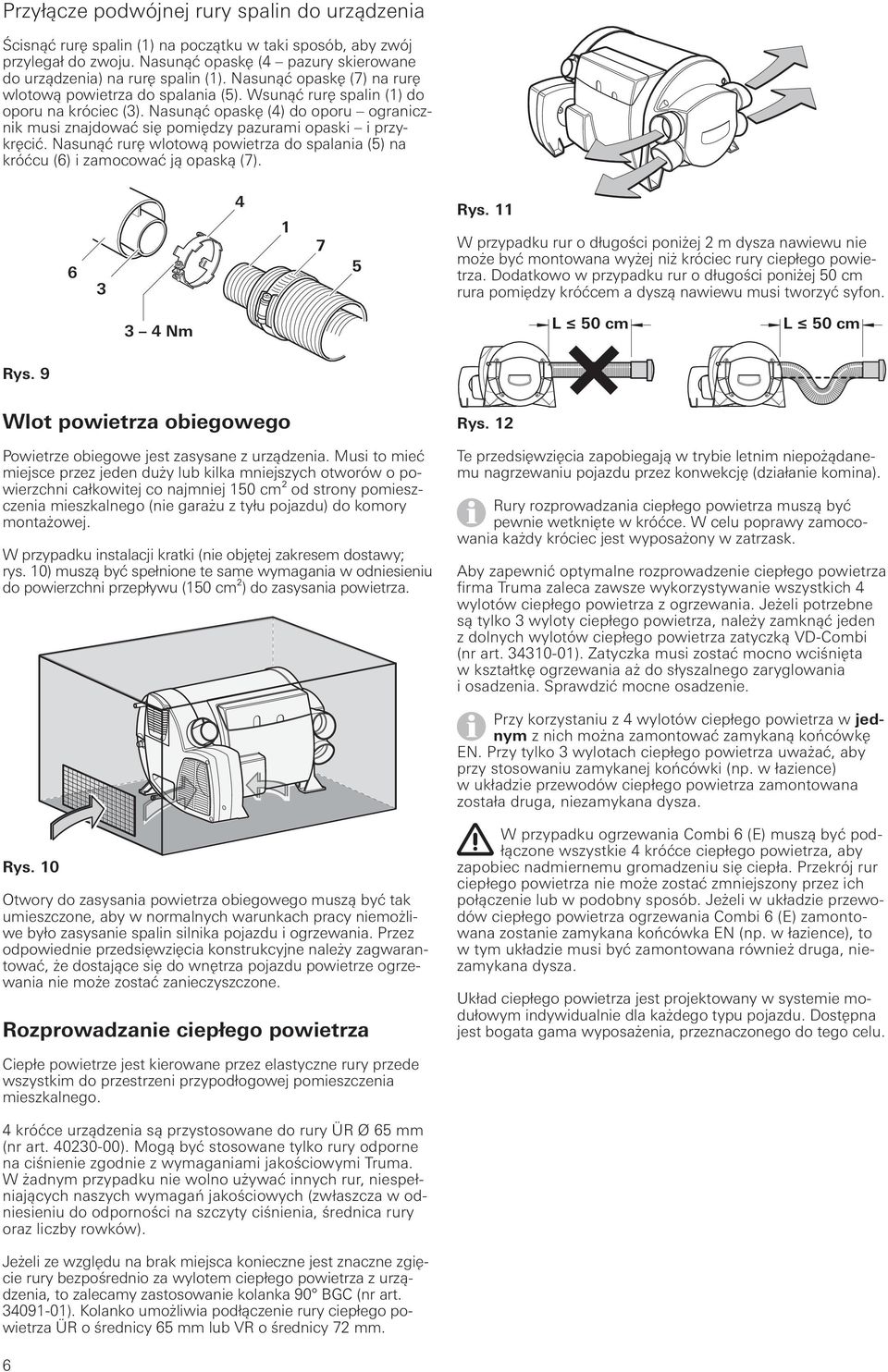

6 Przyłącze podwójnej rury spalin do urządzenia Ścisnąć rurę spalin (1) na początku w taki sposób, aby zwój przylegał do zwoju. Nasunąć opaskę (4 pazury skierowane do urządzenia) na rurę spalin (1). Nasunąć opaskę (7) na rurę wlotową powietrza do spalania (5). Wsunąć rurę spalin (1) do oporu na króciec (3). Nasunąć opaskę (4) do oporu ogranicznik musi znajdować się pomiędzy pazurami opaski i przykręcić. Nasunąć rurę wlotową powietrza do spalania (5) na króćcu (6) i zamocować ją opaską (7) Rys. 11 W przypadku rur o długości poniżej 2 m dysza nawiewu nie może być montowana wyżej niż króciec rury ciepłego powietrza. Dodatkowo w przypadku rur o długości poniżej 50 cm rura pomiędzy króćcem a dyszą nawiewu musi tworzyć syfon. 3 4 Nm L 50 cm L 50 cm Rys. 9 Wlot powietrza obiegowego Powietrze obiegowe jest zasysane z urządzenia. Musi to mieć miejsce przez jeden duży lub kilka mniejszych otworów o powierzchni całkowitej co najmniej 150 cm² od strony pomieszczenia mieszkalnego (nie garażu z tyłu pojazdu) do komory montażowej. W przypadku instalacji kratki (nie objętej zakresem dostawy; rys. 10) muszą być spełnione te same wymagania w odniesieniu do powierzchni przepływu (150 cm²) do zasysania powietrza. Rys. 12 Te przedsięwzięcia zapobiegają w trybie letnim niepożądanemu nagrzewaniu pojazdu przez konwekcję (działanie komina). Rury rozprowadzania ciepłego powietrza muszą być pewnie wetknięte w króćce. W celu poprawy zamocowania każdy króciec jest wyposażony w zatrzask. Aby zapewnić optymalne rozprowadzenie ciepłego powietrza firma Truma zaleca zawsze wykorzystywanie wszystkich 4 wylotów ciepłego powietrza z ogrzewania. Jeżeli potrzebne są tylko 3 wyloty ciepłego powietrza, należy zamknąć jeden z dolnych wylotów ciepłego powietrza zatyczką VD-Combi (nr art ). Zatyczka musi zostać mocno wciśnięta w kształtkę ogrzewania aż do słyszalnego zaryglowania i osadzenia. Sprawdzić mocne osadzenie. Przy korzystaniu z 4 wylotów ciepłego powietrza w jednym z nich można zamontować zamykaną końcówkę EN. Przy tylko 3 wylotach ciepłego powietrza uważać, aby przy stosowaniu zamykanej końcówki (np. w łazience) w układzie przewodów ciepłego powietrza zamontowana została druga, niezamykana dysza. Rys. 10 Otwory do zasysania powietrza obiegowego muszą być tak umieszczone, aby w normalnych warunkach pracy niemożliwe było zasysanie spalin silnika pojazdu i ogrzewania. Przez odpowiednie przedsięwzięcia konstrukcyjne należy zagwarantować, że dostające się do wnętrza pojazdu powietrze ogrzewania nie może zostać zanieczyszczone. Rozprowadzanie ciepłego powietrza W przypadku ogrzewania Combi 6 (E) muszą być podłączone wszystkie 4 króćce ciepłego powietrza, aby zapobiec nadmiernemu gromadzeniu się ciepła. Przekrój rur ciepłego powietrza nie może zostać zmniejszony przez ich połączenie lub w podobny sposób. Jeżeli w układzie przewodów ciepłego powietrza ogrzewania Combi 6 (E) zamontowana zostanie zamykana końcówka EN (np. w łazience), to w tym układzie musi być zamontowana również druga, niezamykana dysza. Układ ciepłego powietrza jest projektowany w systemie modułowym indywidualnie dla każdego typu pojazdu. Dostępna jest bogata gama wyposażenia, przeznaczonego do tego celu. Ciepłe powietrze jest kierowane przez elastyczne rury przede wszystkim do przestrzeni przypodłogowej pomieszczenia mieszkalnego. 4 króćce urządzenia są przystosowane do rury ÜR Ø 65 mm (nr art ). Mogą być stosowane tylko rury odporne na ciśnienie zgodnie z wymaganiami jakościowymi Truma. W żadnym przypadku nie wolno używać innych rur, niespełniających naszych wymagań jakościowych (zwłaszcza w odniesieniu do odporności na szczyty ciśnienia, średnica rury oraz liczby rowków). Jeżeli ze względu na brak miejsca konieczne jest znaczne zgięcie rury bezpośrednio za wylotem ciepłego powietrza z urządzenia, to zalecamy zastosowanie kolanka 90 BGC (nr art ). Kolanko umożliwia podłączenie rury ciepłego powietrza ÜR o średnicy 65 mm lub VR o średnicy 72 mm. 6

7 Przyłącze gazowe Ciśnienie robocze zasilania gazem, wynoszące 30 mbar, musi być zgodne z ciśnieniem roboczym urządzenia (patrz tabliczka znamionowa). Przy używaniu pomp nurnikowych należy podłączyć zawór zwrotny (21 nie objęty zakresem dostawy) pomiędzy pompą a pierwszym rozgałęzieniem. Przy montażu zaworu zwrotnego zwrócić uwagę na kierunek przepływu. (Patrz rys. 14 Przykład instalacji z przewodami giętkimi Ø 10 mm.) Tak ułożyć rury, aby umożliwić demontaż urządzenia w celach serwisowych. Rura doprowadzenia gazu Ø 8 mm musi zostać podłączona do króćca przyłączeniowego gazu (20) przy użyciu złączki gazowej z pierścieniem zacinającym (19 w zależności od wersji znajdującej się w zakresie dostawy). Przy dokręcaniu starannie przytrzymywać drugim kluczem! Króciec przyłączeniowy gazu (20) w urządzeniu nie może być ani skracany, ani zginany. Rys Przed podłączeniem do urządzenia upewnić się, że przewody gazu są wolne od brudu, wiórów itp.! W przewodach doprowadzenia gazu, ułożonych w pomieszczeniach używanych przez ludzi, należy ograniczyć liczbę połączeń do technicznie koniecznego minimum. Rys Przy używaniu pomp ciśnieniowych z większą histerezą przełączania możliwy jest przepływ wsteczny gorącej wody przez zawór zimnej wody. Jako blokadę przepływu wstecznego zalecamy montaż zaworu zwrotnego (22 nie objęty zakresem dostawy) pomiędzy zaworem czerpalnym zimnej wody a zaworem bezpieczeństwa / spustowym. Przy montażu zaworu zwrotnego zwrócić uwagę na kierunek przepływu. (Patrz rys. 15 Przykład instalacji z przewodami giętkimi Ø 10 mm.) Instalacja gazowa musi spełniać wymogi przepisów technicznych i administracyjnych danego kraju użytkowania (w Europie np. EN 1949). Należy przestrzegać przepisów i ustaw krajowych (w Niemczech jest to np. zarządzenie Niemieckiego Zrzeszenia Przedsiębiorstw Branży Gazowniczej i Wodociągowej DVGW G 607 dla pojazdów). Rys Przyłącze wody Do używania bojlera można stosować wszystkie pompy ciśnieniowe i nurnikowe do 2,8 bar oraz wszystkie armatury mieszające z łącznikiem elektrycznym lub bez. Przy podłączaniu do centralnego zasilania wodą (przyłącze polowe lub miejskie) lub w przypadku pomp o większej wydajności należy użyć reduktora ciśnienia, zapobiegającego przekroczeniu ciśnienia 2,8 bar w bojlerze. Przez nagrzewanie wody i spowodowane tym jej rozszerzanie do momentu zadziałania zaworu bezpieczeństwa mogą wystąpić ciśnienia do 4,5 bar (możliwe także w przypadku pomp nurnikowych). Przewody wody użyte do podłączania do bojlera i zaworu bezpieczeństwa / spustowego muszą być dopuszczone do stosowania z wodą pitną, odporne na ciśnienie (do 4,5 bar) i na gorącą wodę do +80 C. Instalacja z przewodami giętkimi (Ø 10 mm) Przyłącza kątowe ( ) oraz zawór bezpieczeństwa / spustowy (24) mają przyłącze o średnicy 10 mm. Wszystkie połączenia węży muszą być zabezpieczone za pomocą opasek zaciskowych (także przewody zimnej wody). Instalacja z przewodami sztywnymi (Ø 12 mm) Przyłącza kątowe ( ) oraz zawór bezpieczeństwa / spustowy (24) mają przyłącze wewnętrzne o średnicy 12 mm. Zalecamy stosowanie rur, tulejek wsporczych i pierścieni zabezpieczających systemu John Guest. Do podłączania przewodów rurowych o innej średnicy należy używać odpowiednich adapterów (nie objętych zakresem dostawy). 7

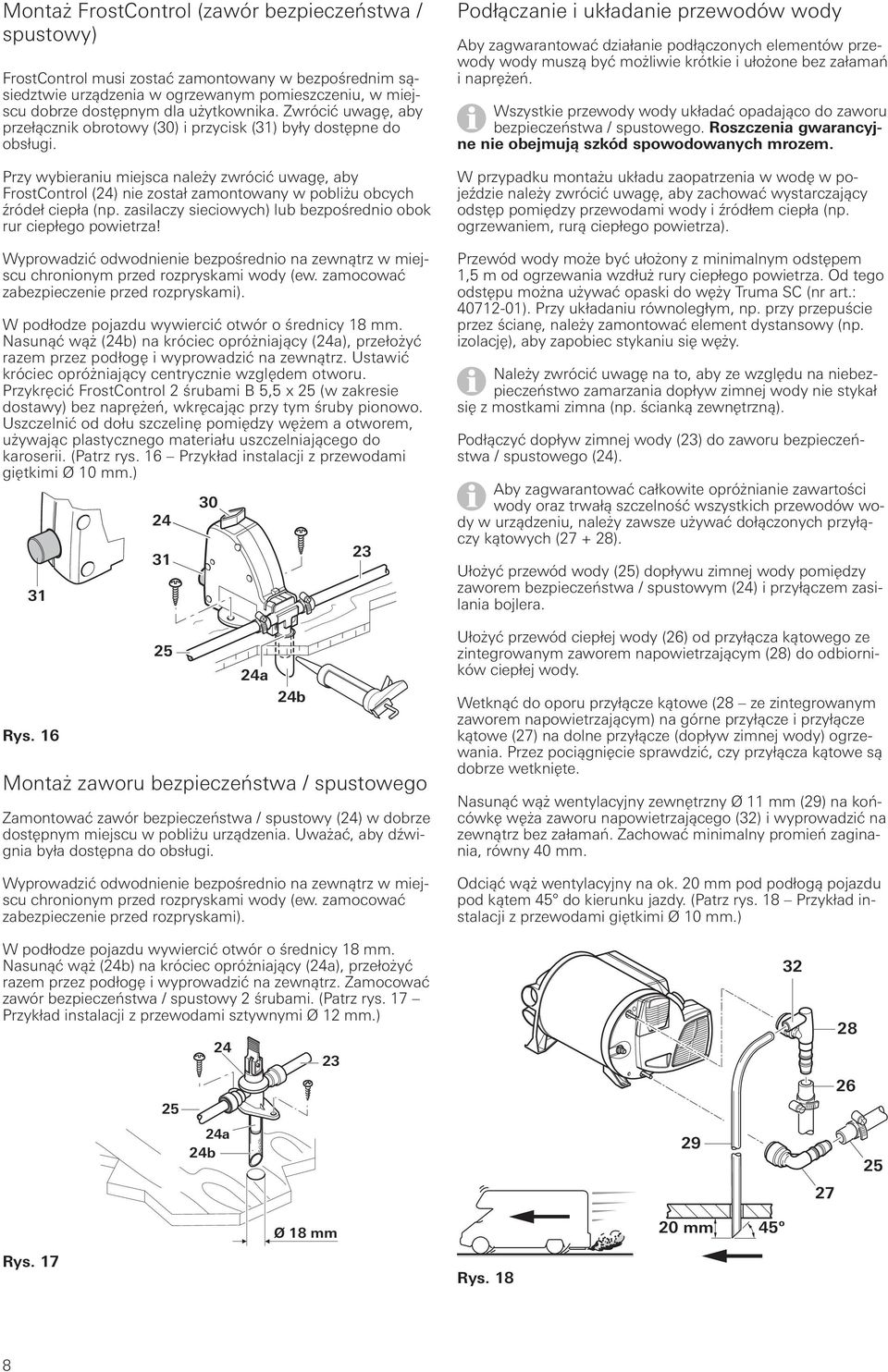

8 Montaż FrostControl (zawór bezpieczeństwa / spustowy) FrostControl musi zostać zamontowany w bezpośrednim sąsiedztwie urządzenia w ogrzewanym pomieszczeniu, w miejscu dobrze dostępnym dla użytkownika. Zwrócić uwagę, aby przełącznik obrotowy (30) i przycisk (31) były dostępne do obsługi. Przy wybieraniu miejsca należy zwrócić uwagę, aby FrostControl (24) nie został zamontowany w pobliżu obcych źródeł ciepła (np. zasilaczy sieciowych) lub bezpośrednio obok rur ciepłego powietrza! Wyprowadzić odwodnienie bezpośrednio na zewnątrz w miejscu chronionym przed rozpryskami wody (ew. zamocować zabezpieczenie przed rozpryskami). W podłodze pojazdu wywiercić otwór o średnicy 18 mm. Nasunąć wąż (24b) na króciec opróżniający (24a), przełożyć razem przez podłogę i wyprowadzić na zewnątrz. Ustawić króciec opróżniający centrycznie względem otworu. Przykręcić FrostControl 2 śrubami B 5,5 x 25 (w zakresie dostawy) bez naprężeń, wkręcając przy tym śruby pionowo. Uszczelnić od dołu szczelinę pomiędzy wężem a otworem, używając plastycznego materiału uszczelniającego do karoserii. (Patrz rys. 16 Przykład instalacji z przewodami giętkimi Ø 10 mm.) 31 Rys a 24b Montaż zaworu bezpieczeństwa / spustowego Zamontować zawór bezpieczeństwa / spustowy (24) w dobrze dostępnym miejscu w pobliżu urządzenia. Uważać, aby dźwignia była dostępna do obsługi. Wyprowadzić odwodnienie bezpośrednio na zewnątrz w miejscu chronionym przed rozpryskami wody (ew. zamocować zabezpieczenie przed rozpryskami). 23 Podłączanie i układanie przewodów wody Aby zagwarantować działanie podłączonych elementów przewody wody muszą być możliwie krótkie i ułożone bez załamań i naprężeń. Wszystkie przewody wody układać opadająco do zaworu bezpieczeństwa / spustowego. Roszczenia gwarancyjne nie obejmują szkód spowodowanych mrozem. W przypadku montażu układu zaopatrzenia w wodę w pojeździe należy zwrócić uwagę, aby zachować wystarczający odstęp pomiędzy przewodami wody i źródłem ciepła (np. ogrzewaniem, rurą ciepłego powietrza). Przewód wody może być ułożony z minimalnym odstępem 1,5 m od ogrzewania wzdłuż rury ciepłego powietrza. Od tego odstępu można używać opaski do węży Truma SC (nr art.: ). Przy układaniu równoległym, np. przy przepuście przez ścianę, należy zamontować element dystansowy (np. izolację), aby zapobiec stykaniu się węży. Należy zwrócić uwagę na to, aby ze względu na niebezpieczeństwo zamarzania dopływ zimnej wody nie stykał się z mostkami zimna (np. ścianką zewnętrzną). Podłączyć dopływ zimnej wody (23) do zaworu bezpieczeństwa / spustowego (24). Aby zagwarantować całkowite opróżnianie zawartości wody oraz trwałą szczelność wszystkich przewodów wody w urządzeniu, należy zawsze używać dołączonych przyłączy kątowych ( ). Ułożyć przewód wody (25) dopływu zimnej wody pomiędzy zaworem bezpieczeństwa / spustowym (24) i przyłączem zasilania bojlera. Ułożyć przewód ciepłej wody (26) od przyłącza kątowego ze zintegrowanym zaworem napowietrzającym (28) do odbiorników ciepłej wody. Wetknąć do oporu przyłącze kątowe (28 ze zintegrowanym zaworem napowietrzającym) na górne przyłącze i przyłącze kątowe (27) na dolne przyłącze (dopływ zimnej wody) ogrzewania. Przez pociągnięcie sprawdzić, czy przyłącza kątowe są dobrze wetknięte. Nasunąć wąż wentylacyjny zewnętrzny Ø 11 mm (29) na końcówkę węża zaworu napowietrzającego (32) i wyprowadzić na zewnątrz bez załamań. Zachować minimalny promień zaginania, równy 40 mm. Odciąć wąż wentylacyjny na ok. 20 mm pod podłogą pojazdu pod kątem 45 do kierunku jazdy. (Patrz rys. 18 Przykład instalacji z przewodami giętkimi Ø 10 mm.) W podłodze pojazdu wywiercić otwór o średnicy 18 mm. Nasunąć wąż (24b) na króciec opróżniający (24a), przełożyć razem przez podłogę i wyprowadzić na zewnątrz. Zamocować zawór bezpieczeństwa / spustowy 2 śrubami. (Patrz rys. 17 Przykład instalacji z przewodami sztywnymi Ø 12 mm.) a 24b 23 Ø 18 mm mm 45º Rys. 17 Rys. 18 8

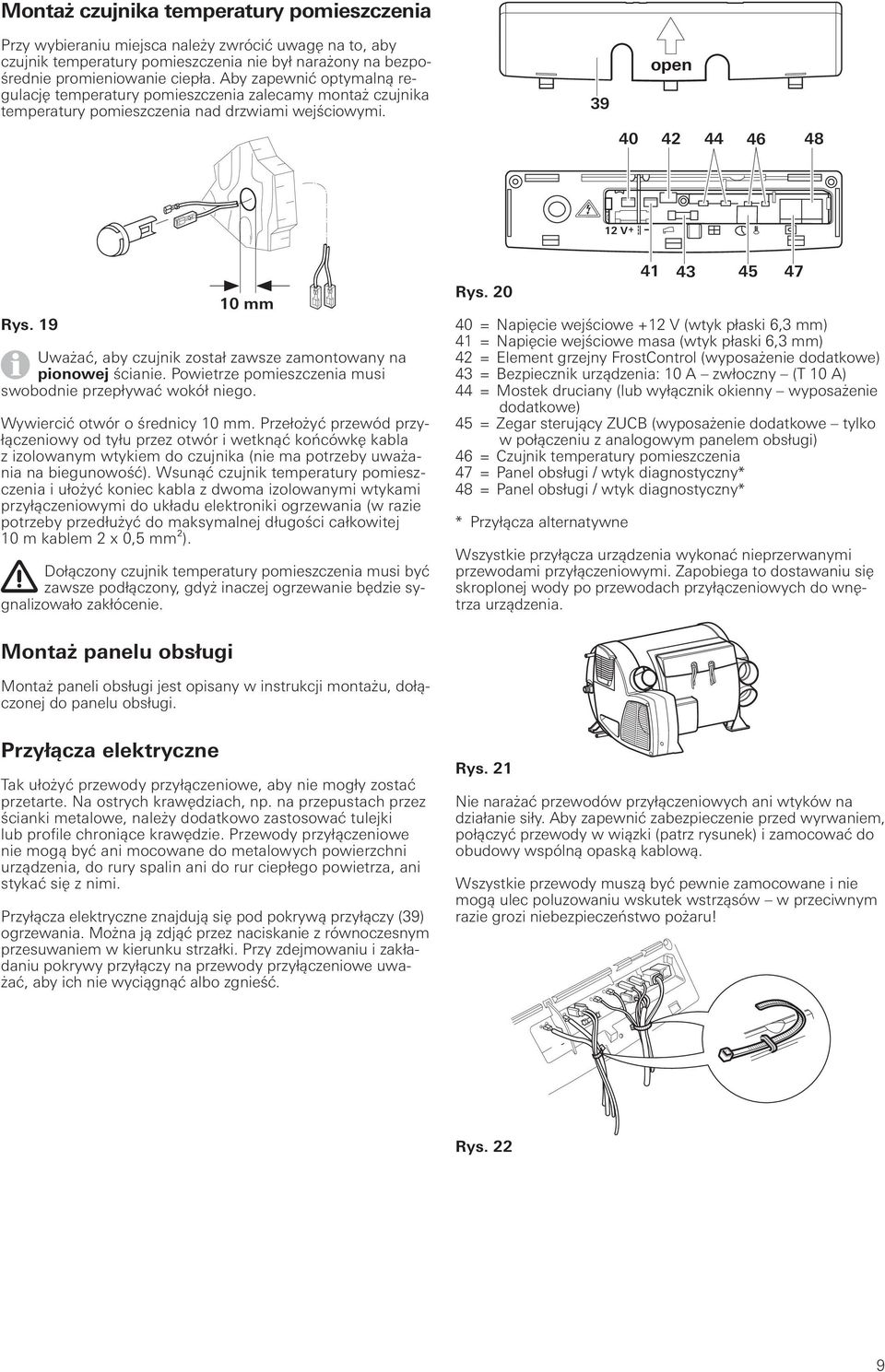

9 Montaż czujnika temperatury pomieszczenia Przy wybieraniu miejsca należy zwrócić uwagę na to, aby czujnik temperatury pomieszczenia nie był narażony na bezpośrednie promieniowanie ciepła. Aby zapewnić optymalną regulację temperatury pomieszczenia zalecamy montaż czujnika temperatury pomieszczenia nad drzwiami wejściowymi. 39 open V Rys mm Uważać, aby czujnik został zawsze zamontowany na pionowej ścianie. Powietrze pomieszczenia musi swobodnie przepływać wokół niego. Wywiercić otwór o średnicy 10 mm. Przełożyć przewód przyłączeniowy od tyłu przez otwór i wetknąć końcówkę kabla z izolowanym wtykiem do czujnika (nie ma potrzeby uważania na biegunowość). Wsunąć czujnik temperatury pomieszczenia i ułożyć koniec kabla z dwoma izolowanymi wtykami przyłączeniowymi do układu elektroniki ogrzewania (w razie potrzeby przedłużyć do maksymalnej długości całkowitej 10 m kablem 2 x 0,5 mm²). Dołączony czujnik temperatury pomieszczenia musi być zawsze podłączony, gdyż inaczej ogrzewanie będzie sygnalizowało zakłócenie. Rys = Napięcie wejściowe +12 V (wtyk płaski 6,3 mm) 41 = Napięcie wejściowe masa (wtyk płaski 6,3 mm) 42 = Element grzejny FrostControl (wyposażenie dodatkowe) 43 = Bezpiecznik urządzenia: 10 A zwłoczny (T 10 A) 44 = Mostek druciany (lub wyłącznik okienny wyposażenie dodatkowe) 45 = Zegar sterujący ZUCB (wyposażenie dodatkowe tylko w połączeniu z analogowym panelem obsługi) 46 = Czujnik temperatury pomieszczenia 47 = Panel obsługi / wtyk diagnostyczny* 48 = Panel obsługi / wtyk diagnostyczny* * Przyłącza alternatywne Wszystkie przyłącza urządzenia wykonać nieprzerwanymi przewodami przyłączeniowymi. Zapobiega to dostawaniu się skroplonej wody po przewodach przyłączeniowych do wnętrza urządzenia Montaż panelu obsługi Montaż paneli obsługi jest opisany w instrukcji montażu, dołączonej do panelu obsługi. Przyłącza elektryczne Tak ułożyć przewody przyłączeniowe, aby nie mogły zostać przetarte. Na ostrych krawędziach, np. na przepustach przez ścianki metalowe, należy dodatkowo zastosować tulejki lub profile chroniące krawędzie. Przewody przyłączeniowe nie mogą być ani mocowane do metalowych powierzchni urządzenia, do rury spalin ani do rur ciepłego powietrza, ani stykać się z nimi. Przyłącza elektryczne znajdują się pod pokrywą przyłączy (39) ogrzewania. Można ją zdjąć przez naciskanie z równoczesnym przesuwaniem w kierunku strzałki. Przy zdejmowaniu i zakładaniu pokrywy przyłączy na przewody przyłączeniowe uważać, aby ich nie wyciągnąć albo zgnieść. Rys. 21 Nie narażać przewodów przyłączeniowych ani wtyków na działanie siły. Aby zapewnić zabezpieczenie przed wyrwaniem, połączyć przewody w wiązki (patrz rysunek) i zamocować do obudowy wspólną opaską kablową. Wszystkie przewody muszą być pewnie zamocowane i nie mogą ulec poluzowaniu wskutek wstrząsów w przeciwnym razie grozi niebezpieczeństwo pożaru! Rys. 22 9

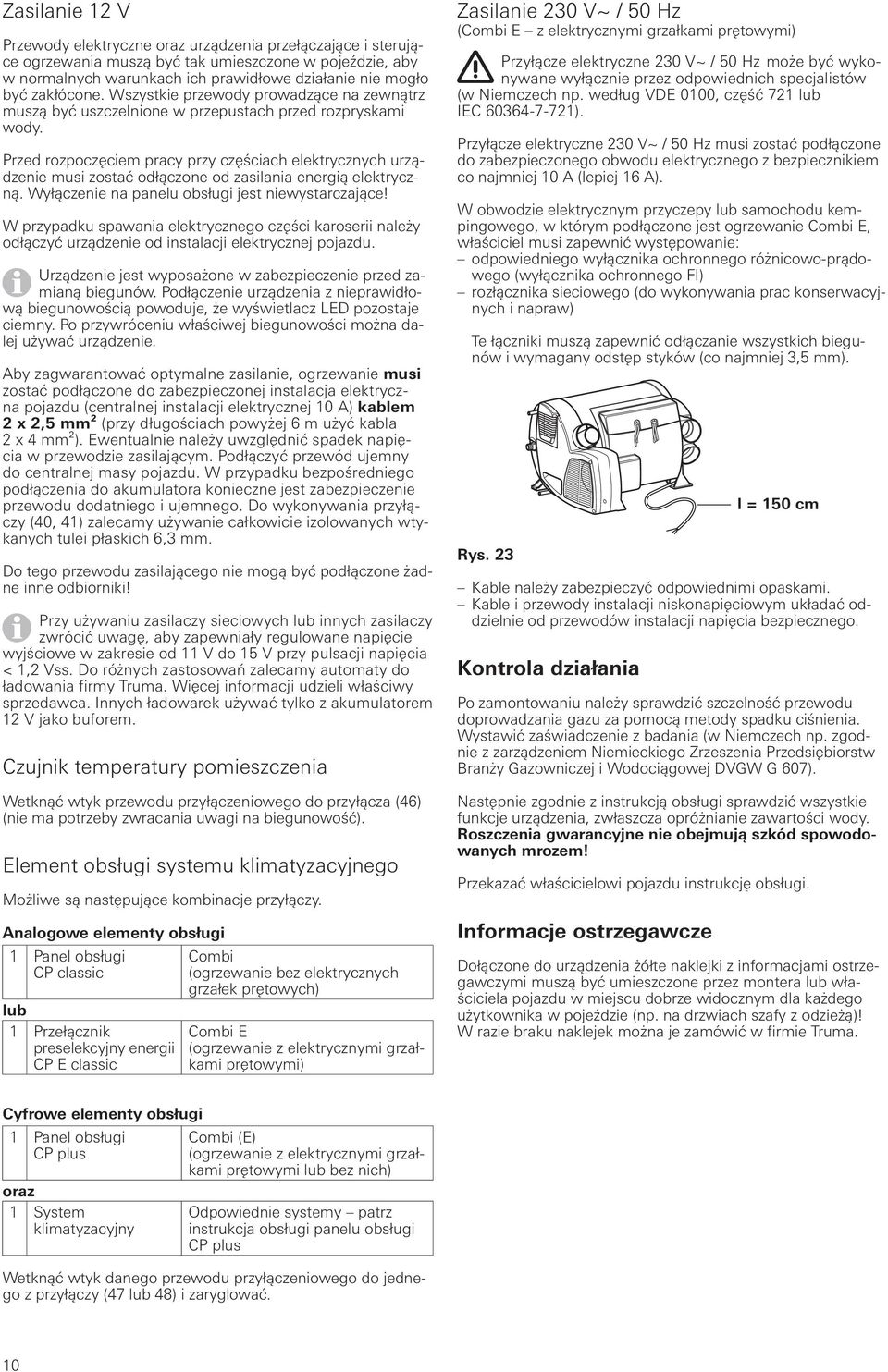

10 Zasilanie 12 V Przewody elektryczne oraz urządzenia przełączające i sterujące ogrzewania muszą być tak umieszczone w pojeździe, aby w normalnych warunkach ich prawidłowe działanie nie mogło być zakłócone. Wszystkie przewody prowadzące na zewnątrz muszą być uszczelnione w przepustach przed rozpryskami wody. Przed rozpoczęciem pracy przy częściach elektrycznych urządzenie musi zostać odłączone od zasilania energią elektryczną. Wyłączenie na panelu obsługi jest niewystarczające! W przypadku spawania elektrycznego części karoserii należy odłączyć urządzenie od instalacji elektrycznej pojazdu. Urządzenie jest wyposażone w zabezpieczenie przed zamianą biegunów. Podłączenie urządzenia z nieprawidłową biegunowością powoduje, że wyświetlacz LED pozostaje ciemny. Po przywróceniu właściwej biegunowości można dalej używać urządzenie. Aby zagwarantować optymalne zasilanie, ogrzewanie musi zostać podłączone do zabezpieczonej instalacja elektryczna pojazdu (centralnej instalacji elektrycznej 10 A) kablem 2 x 2,5 mm² (przy długościach powyżej 6 m użyć kabla 2 x 4 mm²). Ewentualnie należy uwzględnić spadek napięcia w przewodzie zasilającym. Podłączyć przewód ujemny do centralnej masy pojazdu. W przypadku bezpośredniego podłączenia do akumulatora konieczne jest zabezpieczenie przewodu dodatniego i ujemnego. Do wykonywania przyłączy (40, 41) zalecamy używanie całkowicie izolowanych wtykanych tulei płaskich 6,3 mm. Do tego przewodu zasilającego nie mogą być podłączone żadne inne odbiorniki! Przy używaniu zasilaczy sieciowych lub innych zasilaczy zwrócić uwagę, aby zapewniały regulowane napięcie wyjściowe w zakresie od 11 V do 15 V przy pulsacji napięcia < 1,2 Vss. Do różnych zastosowań zalecamy automaty do ładowania firmy Truma. Więcej informacji udzieli właściwy sprzedawca. Innych ładowarek używać tylko z akumulatorem 12 V jako buforem. Czujnik temperatury pomieszczenia Wetknąć wtyk przewodu przyłączeniowego do przyłącza (46) (nie ma potrzeby zwracania uwagi na biegunowość). Element obsługi systemu klimatyzacyjnego Możliwe są następujące kombinacje przyłączy. Analogowe elementy obsługi 1 Panel obsługi CP classic lub 1 Przełącznik preselekcyjny energii CP E classic Combi (ogrzewanie bez elektrycznych grzałek prętowych) Combi E (ogrzewanie z elektrycznymi grzałkami prętowymi) Zasilanie 230 V~ / 50 Hz (Combi E z elektrycznymi grzałkami prętowymi) Przyłącze elektryczne 230 V~ / 50 Hz może być wykonywane wyłącznie przez odpowiednich specjalistów (w Niemczech np. według VDE 0100, część 721 lub IEC ). Przyłącze elektryczne 230 V~ / 50 Hz musi zostać podłączone do zabezpieczonego obwodu elektrycznego z bezpiecznikiem co najmniej 10 A (lepiej 16 A). W obwodzie elektrycznym przyczepy lub samochodu kempingowego, w którym podłączone jest ogrzewanie Combi E, właściciel musi zapewnić występowanie: odpowiedniego wyłącznika ochronnego różnicowo-prądowego (wyłącznika ochronnego FI) rozłącznika sieciowego (do wykonywania prac konserwacyjnych i napraw) Te łączniki muszą zapewnić odłączanie wszystkich biegunów i wymagany odstęp styków (co najmniej 3,5 mm). Rys. 23 l = 150 cm Kable należy zabezpieczyć odpowiednimi opaskami. Kable i przewody instalacji niskonapięciowym układać oddzielnie od przewodów instalacji napięcia bezpiecznego. Kontrola działania Po zamontowaniu należy sprawdzić szczelność przewodu doprowadzania gazu za pomocą metody spadku ciśnienia. Wystawić zaświadczenie z badania (w Niemczech np. zgodnie z zarządzeniem Niemieckiego Zrzeszenia Przedsiębiorstw Branży Gazowniczej i Wodociągowej DVGW G 607). Następnie zgodnie z instrukcją obsługi sprawdzić wszystkie funkcje urządzenia, zwłaszcza opróżnianie zawartości wody. Roszczenia gwarancyjne nie obejmują szkód spowodowanych mrozem! Przekazać właścicielowi pojazdu instrukcję obsługi. Informacje ostrzegawcze Dołączone do urządzenia żółte naklejki z informacjami ostrzegawczymi muszą być umieszczone przez montera lub właściciela pojazdu w miejscu dobrze widocznym dla każdego użytkownika w pojeździe (np. na drzwiach szafy z odzieżą)! W razie braku naklejek można je zamówić w firmie Truma. Cyfrowe elementy obsługi 1 Panel obsługi CP plus oraz 1 System klimatyzacyjny Combi (E) (ogrzewanie z elektrycznymi grzałkami prętowymi lub bez nich) Odpowiednie systemy patrz instrukcja obsługi panelu obsługi CP plus Wetknąć wtyk danego przewodu przyłączeniowego do jednego z przyłączy (47 lub 48) i zaryglować. 10
