1 Przemysłowe regały karuzelowe Hänel Rotomat Oszczędność powierzchni, Prosta i szybka obsługa, Ergonomia pracy Koncepcje, które zmieniają świat logistyki...

2

3 Przemysłowe regały karuzelowe Hänel Rotomat Zoptymalizowana kompletacja, większa elastyczność, redukcja kosztów Racjonalizacja, redukcja kosztów i wydajność to wymagania, jakie musi spełniać współczesna logistyka magazynowa! Wysoka jakość i nowoczesna technologia "Made by Hänel" W 1953 Gerhard Hänel założył firmę "Hänel Bürosysteme" zajmującą się wyposażeniem biurowym. Do 1957 firma Hänel produkująca seryjnie archiwalne regały obrotowe, poruszające się na wzór pionowej karuzeli, była pierwszym europejskim producentem takich rozwiązań. Dziś regały karuzelowe Rotomat oraz Hänel Lean-Lift są produkowane w trzech zakładach produkcyjnych i eksportowane na cały świat. Hänel posiada dystrybutorów w ponad 60 krajach na całym świecie. Innowacja i wydajność, dynamika i pomysłowość, nowe technologie i zgrany zespół pracowników, uczyniły z firmy Hänel jednego z wiodących producentów systemów magazynowych. Wraz z przemysłowym regałem karuzelowym Hänel Rotomat, oferujemy elastyczny system składowania, który jest projektowany i dostosowany do indywidualnych potrzeb klientów. Oszczędność powierzchni aż do 60% Przemysłowy regał karuzelowy Hänel Rotomat wykorzystuje dostępną wysokość pomieszczeń, co wraz z jego zwartą konstrukcją generuje do 60 % większą pojemność składowania. Kosztowna powierzchnia magazynowa jest optymalnie wykorzystana. To równocześnie znaczna redukcja kosztów! Oszczędność czasu Przemysłowy regał karuzelowy Hänel Rotomat dostarcza żądane towary w ciągu kilku sekund do okna dostępowego. Żądane artykuły są automatycznie dostarczane do strefy odbioru, zlokalizowanej na dogodnej dla użytkownika, ergonomicznej wysokości. Chronimy środowisko naturalne Należy podkreślić, że proces produkcyjny w naszych trzech zakładach spełnia najnowsze wytyczne dotyczące ochrony środowiska, a nawet przekracza stawiane przez nie wymagania. Stosujemy wyłącznie przyjazne środowisku materiały, które nadają się do powtórnego przetworzenia. Właściwa decyzja Jeżeli chcą Państwo usprawnić procesy magazynowe oraz zredukować koszty, zapraszamy do kontaktu z naszymi specjalistami. Wspólnie opracujemy indywidualną koncepcję logistyki magazynowej. Ergonomia Koniec ze schylaniem, wchodzeniem na drabinę lub pokonywaniem dużych odległości w celu pobrania/zmagazynowania towarów. 1

4 2

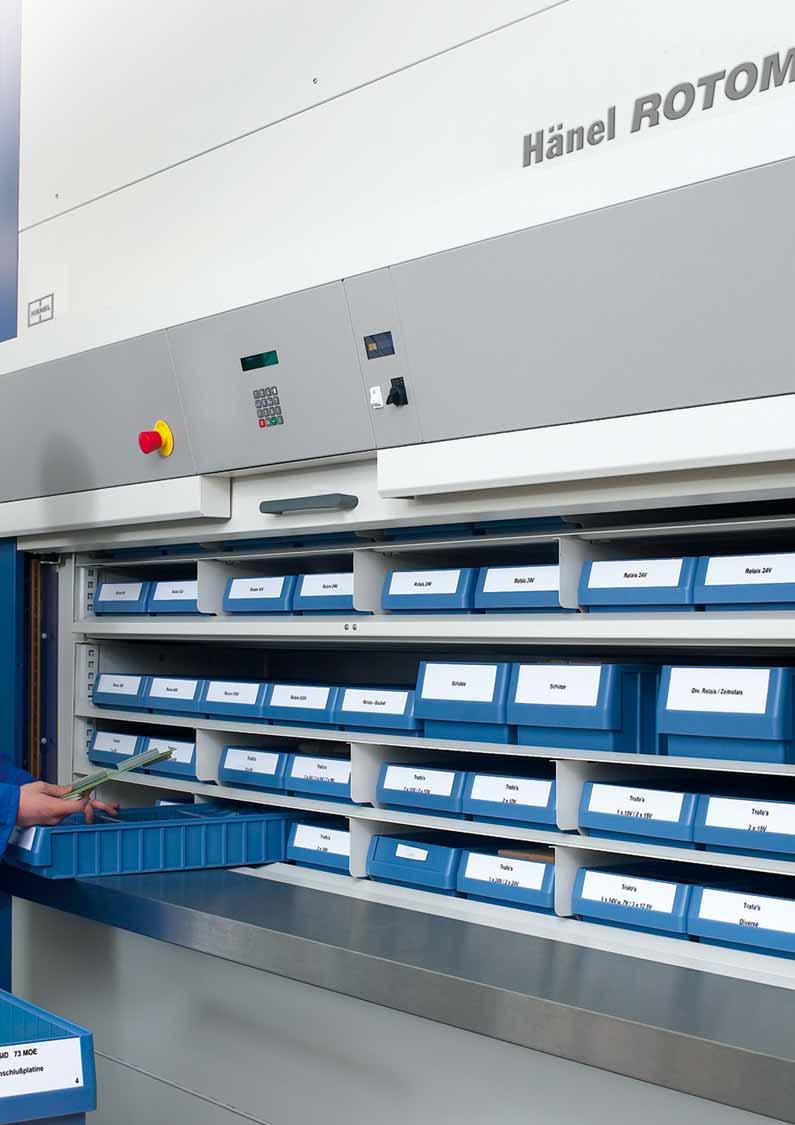

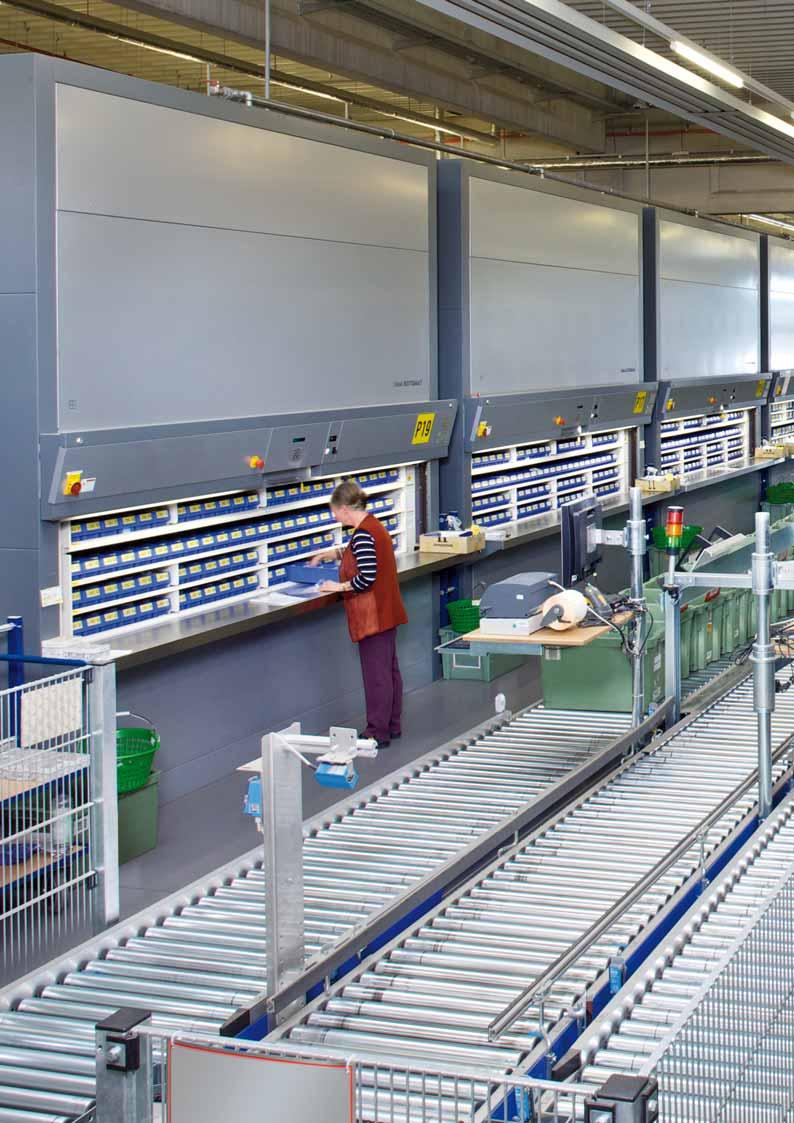

5 Szybka realizacja zamówień dzięki możliwości wyboru najkrótszej trasy ruchu Około towarów jest kompletowanych codziennie z każdego regału Hänel Rotomat niezwykle wysoka wydajność magazynu wysyłkowego. 3

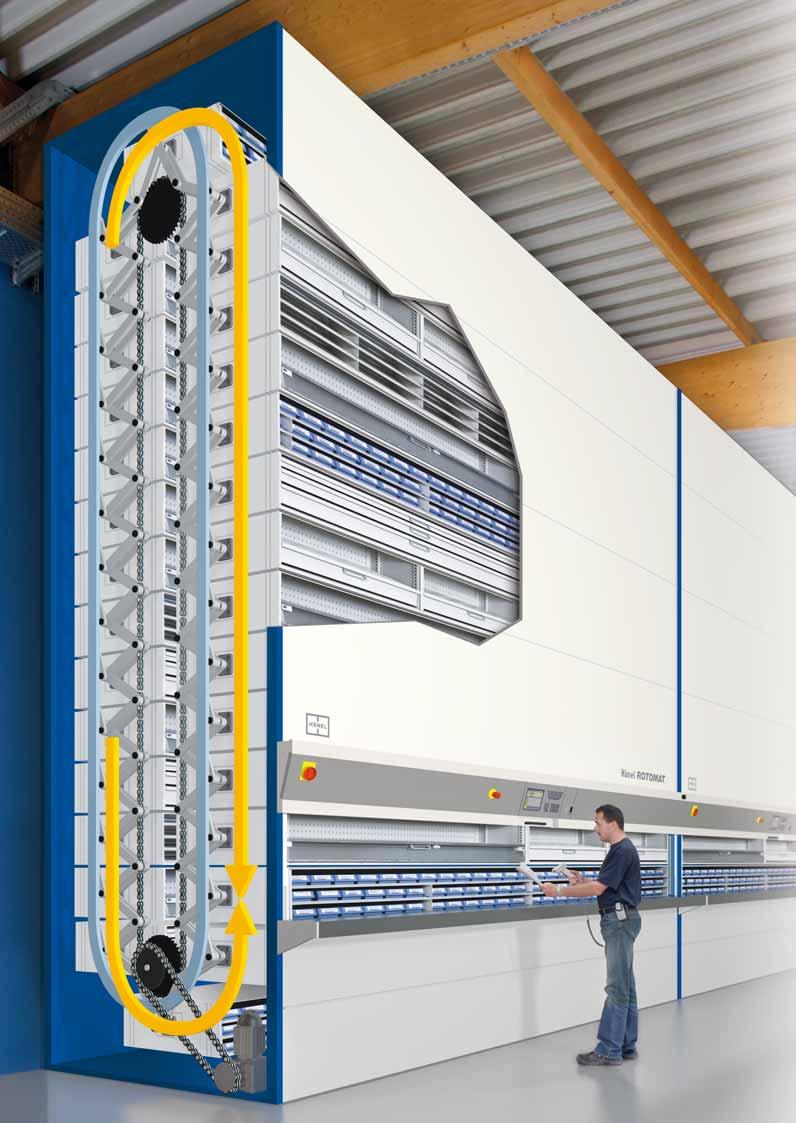

6 Zasada działania regału Hänel Rotomat Technologia pionowej karuzeli po prostu doskonała Prosta zasada rewelacyjne rozwiązanie! Zwarta konstrukcja regału magazynowego Hänel Rotomat pozwala uzyskać do 60% większą pojemność składowania, zajmując niewielką powierzchnię magazynową, dzięki wykorzystaniu dostępnej wysokości pomieszczeń. Zasada działania Regał magazynowy Hänel Rotomat zapewnia niezwykle dużą pojemność składowania na małej powierzchni magazynowej. Działa na zasadzie podobnej do ruchu pionowej karuzeli, dzięki której, to towary docierają do operatora, a nie operator do towarów. Konstrukacja regału Samonośna obudowa z płyty stalowej, porównywalna do konstrukcji stosowanych w przemyśle lotniczym. Zamykane, płynnie działające drzwi przesuwne. Przyjazna środowisku powłoka lakierowana proszkowo. Odporna na uderzenia i zarysowania powierzchnia ścian wykonana z emalii żaroodpornej. Pięć atrakcyjnych kolorów do wyboru. Możliwe wykończenie regału według indywidualnych życzeń klienta. Regał automatyczny Rotomat poradzi sobie z każdym zadaniem, niezależnie od tego, czy dotyczy ono np. transportu wewnętrznego w hali produkcyjnej, czy zarządzania magazynem części zamiennych. System napędowy Większość przemysłowych regałów karuzelowych Hänel Rotomat jest napędzanych dwoma trójfazowymi silnikami 400 V. Trójfazowe silniki z przełączaniem międzybiegunowym są stosowane jako rozwiązanie standardowe, które umożliwia łagodne, lecz silne przyśpieszenie oraz hamowanie nawet w warunkach różnych obciążeń. Inteligentne systemy sterowania firmy Hänel Mikroprocesorowy system sterowania daje możliwość integracji z komputerami i innymi urządzeniami peryferyjnymi, umożliwiając stały monitoring. Bezpieczeństwo Hänel zapewnia maksymalne bezpieczeństwo dzięki stosowaniu opatentowanych wyłączników progowych i świetlnych kurtyn bezpieczeństwa, zgodnych z DIN EN Regały karuzelowe Hänel Rotomat posiadają niemiecki certyfikat GS oraz szwajcarski certyfikat kontroli SUVA, które potwierdzają ich bezpieczeństwo. suvapro C E R T I F I C A T I ON Korzyści n Optymalne wykorzystanie powierzchni magazynowej. W przypadku urządzeń Rotomat, nie istnieją żadne ograniczenia wysokości. n Rotomat elastycznie dopasowuje się do Państwa potrzeb. Może również przechodzić przez kilka kondygnacji i posiadać kilka okien dostępowych. n Nasze motto brzmi: "towar do człowieka". Dzięki temu zyskujemy szybszy dostęp do towarów i w konsekwencji znaczną oszczędność czasu. n Wysoce wydajny system sterowania oraz integracja z systemami informatycznymi czynią Rotomat rozwiązaniem elastycznym, i umożliwiają jego dopasowanie do indywidualnych zastosowań. n Żądany artykuł zostaje automatycznie dostarczony do punktu pobierania, który jest usytuowany na dogodnej, ergonomicznej wysokości. n Bezpieczeństwo jest naszym priorytetem. Nie potrzebna jest drabina ma ryzyka wypadku! n Rotomat chroni wszystkie towary przed kurzem, światłem i nieupoważnionym dostępem. n Elegancki wygląd i pięć nowoczesnych kolorów do wyboru. Możliwe są wykończenia według indywidualnych wymagań. 4

7 5

8 Przegląd przemysłowych regałów karuzelowych Hänel Rotomat Model regału Rotomat Maksymalna nośność pojedynczej półki w kg 900/ / / Maksymalna nośność regału w kg 3,000 3,000 3,000 6,000 Głębokość półki w mm Szerokość półki w mm Standardowa szerokość regału karuzelowego w mm (możliwość indywidualnego dobrania szerokości regału) 2,243 2,243 2, ,600 2,600 2, ,915 3,420 Głębokość regału karuzelowego w mm 1,000 1,155 1,255 1,615 Cechy wyposażenia (w standardzie) Napęd dwusilnikowy / Łagodny start dwubiegowy System ostrzegania o nierównomiernie rozmieszczonym ładunku dla nośności powyżej 3 ton Kurtyny świetlne zgodne z DIN EN Stabilne zawieszenie półek wykorzystujące mechanizm 4-punktowych zaczepów zależnie od wersji zależnie od wersji zależnie od wersji 6 Opcje indywidualne Połączenie sieciowe z zewnetrznymi systemami informatycznymi za pomocą panelu sterowania Podłączenie czytników kodów kreskowych Zintegrowane zarządzanie magazynem (nie wymaga komputera PC) Wykończenie według indywidualnych wymagań Wiele okien dostępowych na różnych kondygnacjach 2-gi obwód bezpieczeństwa / pakiet Safety Bypass Przetwornik częstotliwości zapewniający delikatniejszy, bardziej płynny rozruch To tylko kilka przykładów z naszej szerokiej oferty regałów karuzelowych Hänel Rotomat dla przemysłu. Aby uzyskać informacje na temat dodatkowych opcji wyposażenia oraz indywidualnie projektowanych rozwiązań, zapraszamy do bezpośredniego kontaktu z naszymi specjalistami (patrz też strona 26). x x x x x x x x x x x x x x x x x x x x x x x x x x x x

9 S / ,000 10,000 10,000 6,000 14,000 14,000 14,000 10, ,915 2,870 2,870 2,915 2,750 2,750 2,750 2,870 3,420 3,420 3,420 3,420 3,420 3,420 3,420 3,420 1,615 1,250 1,670 1,250 1,475 1,600 1,720 1,670 Strona x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x = Standard x = Opcja 7

10 8

11 Mniejsza powierzchnia większa pojemność magazynu Zalety stanowiące wyraźną przewagę nad tradycyjnym składowaniem i systemami typu "miniload" Hänel Rotomat oferuje ponad 60 % większą pojemność magazynu w porównaniu do tradycyjnego systemu składowania lub systemu typu "miniload", zajmującego taką samą powierzchnię magazynową Wystarczy jeden rzut oka na system Hänel Rotomat, aby przekonać się o jego zaletach: możliwość dostosowania wielofunkcyjnych półek do składowanych artykułów oznacza, optymalne magazynowanie zróżnicowanych gabarytowo towarów bez strat na puste przestrzenie! Główne argumenty przemawiające za przemysłowym regałem karuzelowym Hänel Rotomat : Korzyści Niewykorzystana przestrzeń magazynowa n O ponad 60% większa pojemność magazynu. n Przestrzeń składowania projektowana krok po kroku. n Jednoczesna obsługa regałów przez wielu operatorów. n Szybki dostęp do składowanych towarów. n Regały mogą być łączone w jeden system, rozbudowywane lub rozdzielane w zależności od potrzeb. n Maksymalne wykorzystanie dostępnej przestrzeni, dzięki indywidualnemu dopasowaniu rodzaju półek do składowanych produktów. n Magazyn centralny zlokalizowany bezpośrednio w hali produkcyjnej. System wielopiętrowy typu "miniload" / tradycyjne regały magazynowe Hänel Rotomat Niewykorzystana przestrzeń magazynowa Magazynowane towary 9

12 10

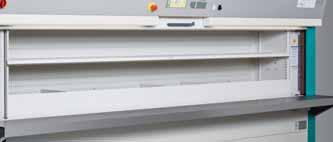

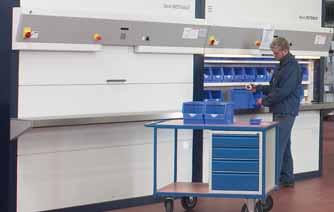

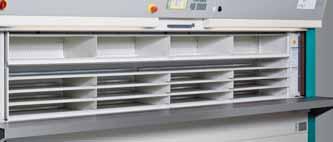

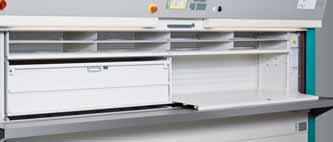

13 Wielofunkcyjne półki Hänel Elastyczne i wszechstronne Nie istnieją dwa identyczne regały Rotomat firmy Hänel, gdyż każde rozwiązanie magazynowe wymaga indywidualnego podejścia Zastosowanie definiuje rodzaj półek Zapewniamy indywidualny projekt systemu magazynowego Rotomat, specjalnie dopasowany do wymagań danych systemów produkcyjnych czy logistyki magazynowej. Właściwości regału oraz rodzaj półek są dobierane zgodnie z rozmiarem i ciężarem magazynowanych towarów. Na tym właśnie polega elastyczność, dzięki której Hänel Rotomat zapewnia znaczną oszczędność powierzchni i redukcję kosztów. Wielofunkcyjne półki Hänel można bez trudu dostosować do indywidualnych potrzeb klientów oraz różnych wysokości artykułów. Efektem tego, jest maksymalnie zwarte składowanie bez strat na puste przestrzenie. Dostępna jest również szeroka gama akcesoriów, takich jak: pojemniki z tworzyw sztucznych, uchwyty narzędziowe, tace dla małych części, uchwyty dla noży frezujących itp. Stanowią one dodatkowe wyposażenie regału magazynowego Hänel Rotomat, czyniąc z niego kompletny system logistyczny, który pozwala zaoszczędzić koszty, optymalnie wykorzystuje przestrzeń, ułatwia pracę oraz minimalizuje czas dystrybucji! Firma Hänel oferuje również spejalne uchwyty do składowania rolek SMD, kabli, rolek drukarskich, drążków, rur itp. Nasi specjaliści z przyjemnością opracują rozwiązanie dopasowane do Państwa wymagań w zakresie magazynowania. Korzyści n Wielofunkcyjne półki Hänel są stabilne i odporne na zniekształcenia. n Uniwersalne mocowania mogą być modyfikowane. n Różne podziały półek, składowanie produktów sypkich, w pudełkach, szufladach itp ilość możliwości jest nieograniczona. n Długa żywotność i duża nośność pojedynczej półki do 750 kg (zależnie od modelu). Wielofunkcyjna półka z różnymi wersjami frontu Wielofunkcyjna półka podzielona na mniejsze z ruchomymi przegrodami Wielofunkcyjna półka w połowie zabudowana ścianą frontową i ruchomymi przegrodami Wielofunkcyjna półka z szufladami o zróżnicowanej wysokości Półka wielofunkcyjna z opuszczanym frontem 11

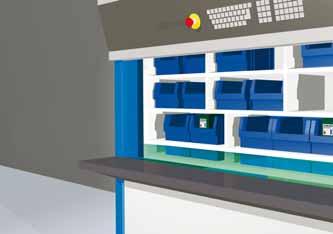

14 Świetlna kurtyna bezpieczeństwa Kurtyna świetlna Hänel gwarantuje operatorom bezpieczną pracę przy regałach automatycznych Hänel Rotomat. 12

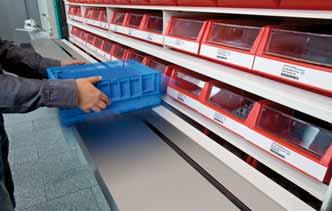

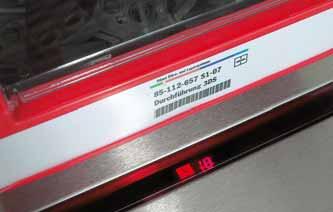

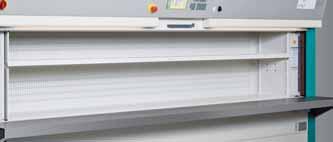

15 Magazynowanie dobrze zorganizowane Okno dostępowe regału magazynowego Hänel Rotomat Trwały blat roboczy V2A Blat roboczy ze stali nierdzewnej V2A, zastosowany w regale magazynowym Hänel Rotomat, jest niezwykle odporny na zużycie. Posiada on nie tylko estetyczny wygląd, lecz również umożliwia użytkownikom pobieranie, składowanie i przesuwanie pudeł/kontenerów magazynowych przy niewielkim wysiłku. Za nim znajduje się listwa bezpieczeństwa firmy Hänel, która umożliwia płynny dostęp do zawartości magazynu przy jednoczesnym zapewnieniu optymalnego bezpieczeństwa użytkownika. Blat roboczy z wysokogatunkowej stali nierdzewnej V2A Wskaźnik przegrody zapewnia bezbłędne zlokalizowanie żądanego towaru oraz szybkie wykonywanie operacji przyjęcia i wydawania Wyświetlacz LED jest estetycznie wbudowany w blat roboczy. Wskaźnik dolny znajdujący się przed każdą przegrodą zapewnia bezbłędne wykonanie operacji pobrania. Numery przegród są wyświetlane na pasku diod LED w formie jedno- lub dwucyfrowej. Bezbłędne wyszukanie żądanego towaru dzięki zintegrowanym wskaźnikom przegrody Zamykane drzwi przesuwne Regał magazynowy Hänel Rotomat jest wyposażony w płynnie funkcjonujące zamykane drzwi przesuwne. Chronią one towary zarówno przed pyłem i brudem, jak również dostępem osób nieuprawnionych. Drzwi przesuwne są podzielone, a górna i dolna połowa zapewniają wzajemną przeciwwagę. Dzięki temu drzwi można łatwo otwo - rzyć. Zamykane drzwi przesuwne chronią zawartość magazynu przed dostępem osób nieuprawnionych 13

16 Zawsze w stanie równowagi Zaawansowana technologia magazynowa Bezpieczne składowanie dzięki inteligentnym systemom kontroli balansu regału UL 2 i UL 3 firmy Hänel Wskaźnik nierównomiernego obciążenia ostrzega nie tylko o nierównomiernym rozłożeniu towarów w regale, lecz również rekomenduje właściwą lokalizację składowania, wskazując, która półka powinna być załadowana w następnej kolejności. System kontroli balansu UL 3 jest zintegrowany z mikroprocesorowym systemem sterowania regału. Rozkład towarów w regale wyświetlany na panelu sterowania (UL3) Optymalne rozłożenie składowanych towarów Drobna nierównowaga ładunku: system kontroli balansu regału rekomenduje odpowiednią lokalizację składowania Zabezpieczenie przed nierównomiernym załadowaniem regału dzięki systemowi kontroli balansu UL 3 Niedopuszczalny rozkład towarów w regale bez systemu kontroli balansu Stan nierównomiernego obciążenia: nieustanne ignorowanie rekomendowanej lokalizacji składowania, może powodować nieprawidłowy rozkład towarów w regale. Zalecana jest wówczas relokacja magazynowanych produktów wewnątrz regału Dokładne wypozycjonowanie półek W sytuacji, gdy towary są równomiernie rozłożone w regale Hänel Rotomat, wielofunkcyjny system pozycjonujący MFPS 1, z wyjątkową dokładnością dostosowuje położenie każdej zjeżdzającej półki do odpowiedniego poziomu okna dostępowego. Mikroprocesorowe systemy inteligentnego sterowania Hänel, takie jak MP 12 N, są wyposażone również w monitoring ścieżki hamowania i system korekcyjny, który rejestruje każdy efekt "przesunięcia" spowodowany brakiem równowagi ładunku oraz dokonuje korekty podczas ponownego rozruchu regału. Nowe pozycje zatrzymania mogą być łatwo programowane za pomocą procesu "uczenia się". Każdy poziom pobierania jest precyzyjnie ustawiany i może być indywidualnie regulowany w panelu sterowania 14

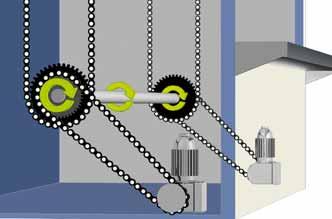

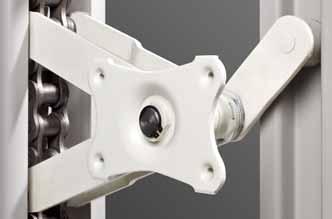

17 Niezawodność i bezawaryjność Zalety konstrukcji napędu Hänel Rotomat Konstrukcja dwusilnikowa Systemy napędowe wszystkich regałów karuzelowych Hänel Rotomat są estetycznie zabudowane wewnątrz urządzenia. Zapewnia to optymalną swobodę poruszania się przy regale. Prawie wszystkie przemysłowe regały karuzelowe Hänel Rotomat są wyposażone w podwójne silniki. Rozwiązanie to gwarantuje mniejszy stopień zużycia i cichszą pracę. Sterowanie prawego i lewego silnika odbywa się synchronicznie. Równoczesne przyśpieszanie i hamowanie dwóch napędów oznacza, że wszystkie półki regału poruszają się równo. Konstrukcja dwusilnikowa zapewnia również zachowanie równowagi w przypadku, gdy ciężar na półce jest nierównomiernie rozłożony. Stabilne zawieszenie półek na 4-punktowym zaczepie Zawieszenie półek Hänel Rotomat jest zaprojektowane z wykorzystaniem elementu ślizgowego w prowadnicach, zgodnie z którym półki są zawieszone na 4 zaczepach i 4 rolkach po lewej i prawej stronie. Zawieszenie na 4 zaczepach oznacza, że zużycie mechanizmu jest znacznie zredukowane i zapewnia jego cichszą pracę. Zapasowy system bezpieczeństwa tzw. "by-pass" Przemysłowe regały karuzelowe Hänel Rotomat pracują niezawodnie i bezawaryjnie. Jednak w przypadku pojawienia się ewentualnej usterki, włącza się zapasowy system bezpieczeństwa tzw. "by-pass". W przypadku awarii kurtyny świetlnej lub włącznika drzwi, użytkownik może kontynuować obsługę regału Rotomat do momentu przybycia serwisanta, aktywując system "by-pass" i zamykając drzwi przesuwne. 15

18 16

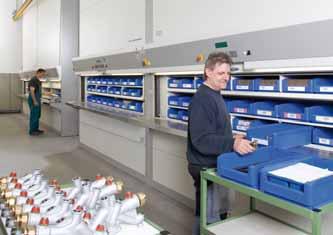

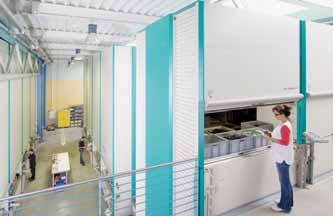

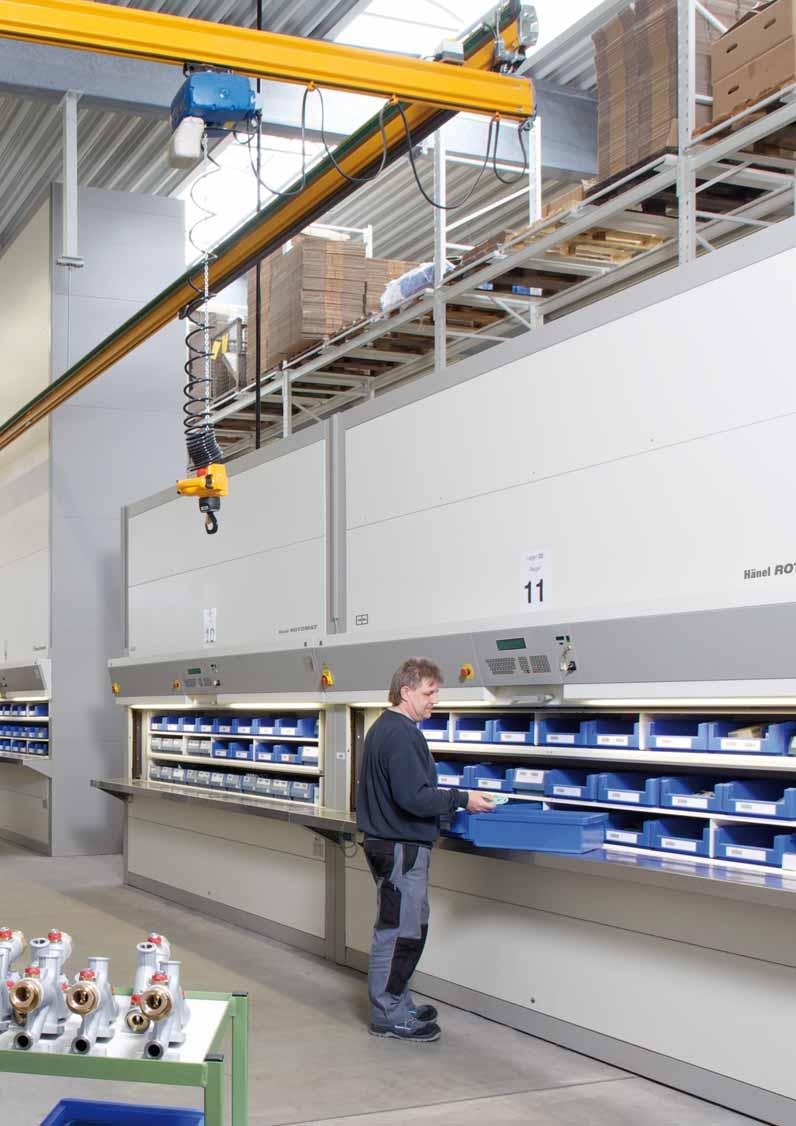

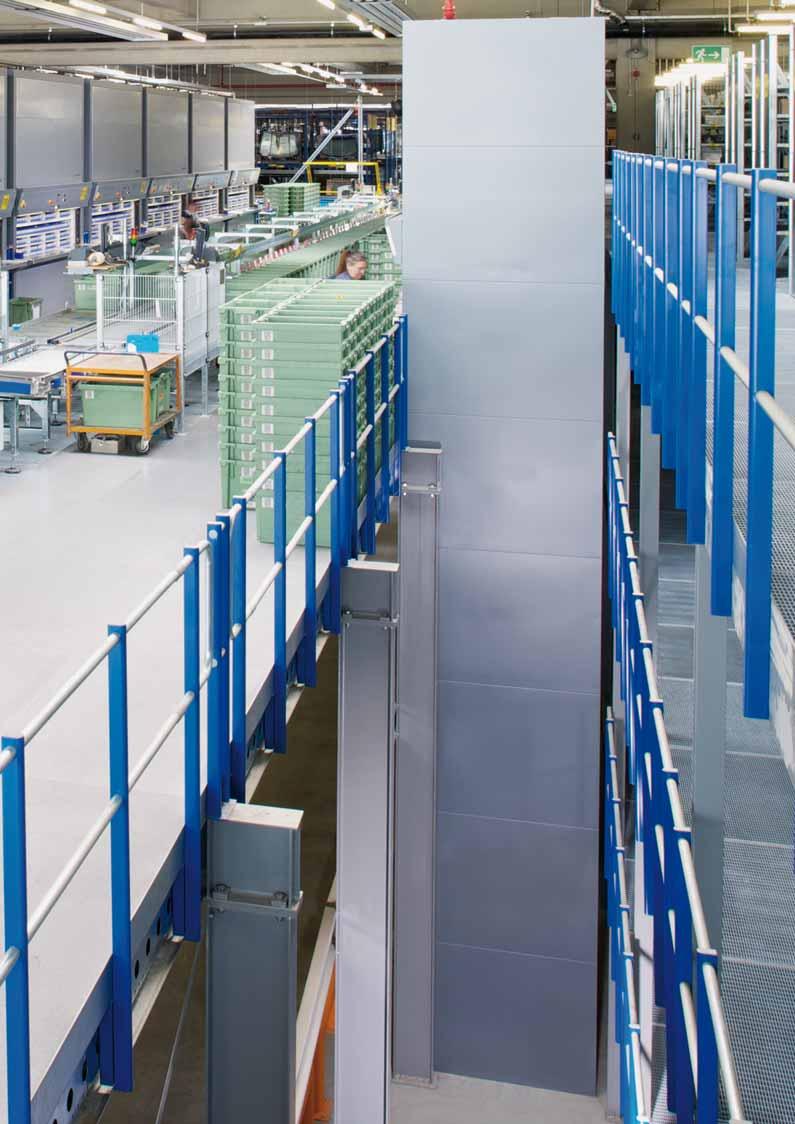

19 Magazyn buforowy w hali produkcyjnej Magazyn komponentów i podzespołów zintegrowany z regałami magazynowymi Hänel Rotomat. 17

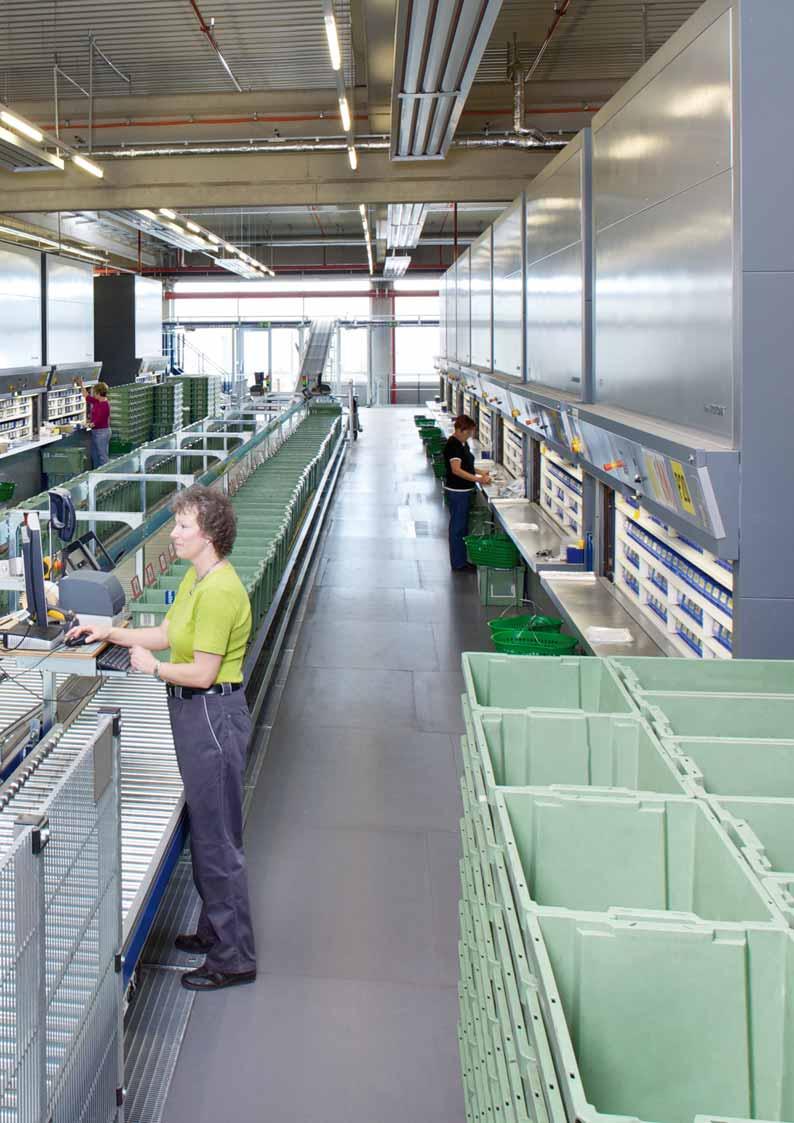

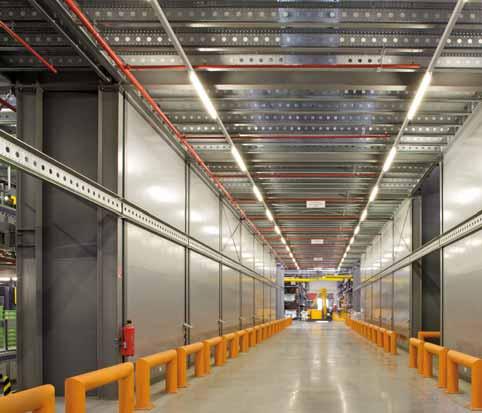

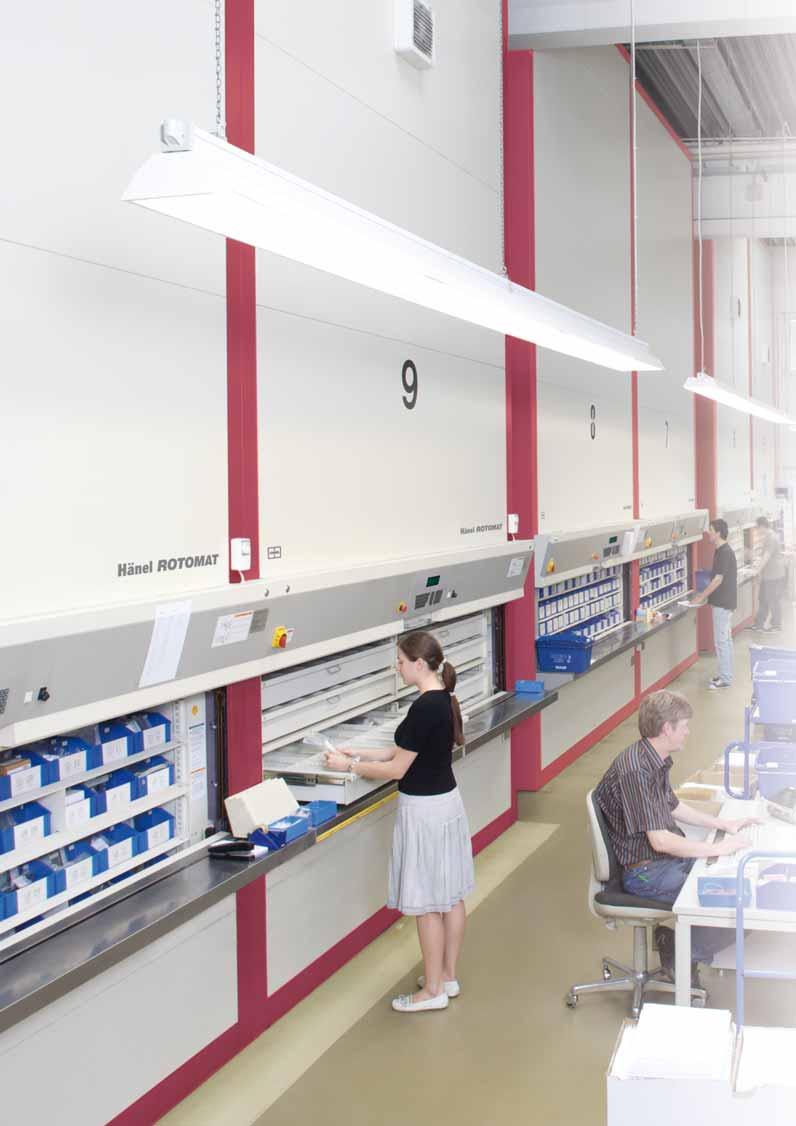

20 Przemysłowy regał karuzelowy Hänel Rotomat : System "high-speed" w magazynie wysyłkowym Szybka realizacja zamówień dzięki możliwości wyboru najkrótszej trasy ruchu Zaspokojenie potrzeb nowoczesnego magazynu wysyłkowego zmusza do opracowania kompleksowej koncepcji logistycznej. Idealnym rozwiązaniem spełniającym wymagania takiego magazynu jest system automatycznych regałów karuzelowych Hänel Rotomat. Regały te, wraz z możliwością wyboru najkrótszej trasy ruchu i szybkim dostępem do żądanych artykułów, umożliwiają wysoką wydajność realizacji zamówień. Połączony system kilku modułów Hänel Rotomat pozwala operatorowi na równoczesne realizowanie czynności przyjęcia i wydawania artykułów oraz realizację zamówień. Mikroprocesorowy system sterowania Hänel jest zintegrowany z systemem informatycznym przedsiębiorstwa, dzięki czemu, zamówienia są wyświetlane bezpośrednio w panelu sterowania, a regały magazynowe Hänel Rotomat są wstępnie prepozycjonowane w obrębie danej strefy kompletacji. Wiele firm na całym świecie korzysta z przemysłowych regałów karuzelowych Hänel Rotomat, m.in. w składowaniu i dystrybucji części zamiennych, usługach logistycznych oraz handlu wysyłkowym. Zapraszamy do kontaktu z naszymi specjalistami, którzy chętnie podzielą się z Państwem swoją wiedzą i doświadczeniem. Realizacja zamówień na wyższych piętrach... Ten magazyn wysyłkowy składa się z 13 regałów karuzelowych Hänel Rotomat, z których każdy ma wysokość całkowitą 9 m....główny obszar składowania na poziomie piwnicy Optymalne wykorzystanie dostępnej przestrzeni magazynowej obejmujące kilka kondygnacji. 18

21 19

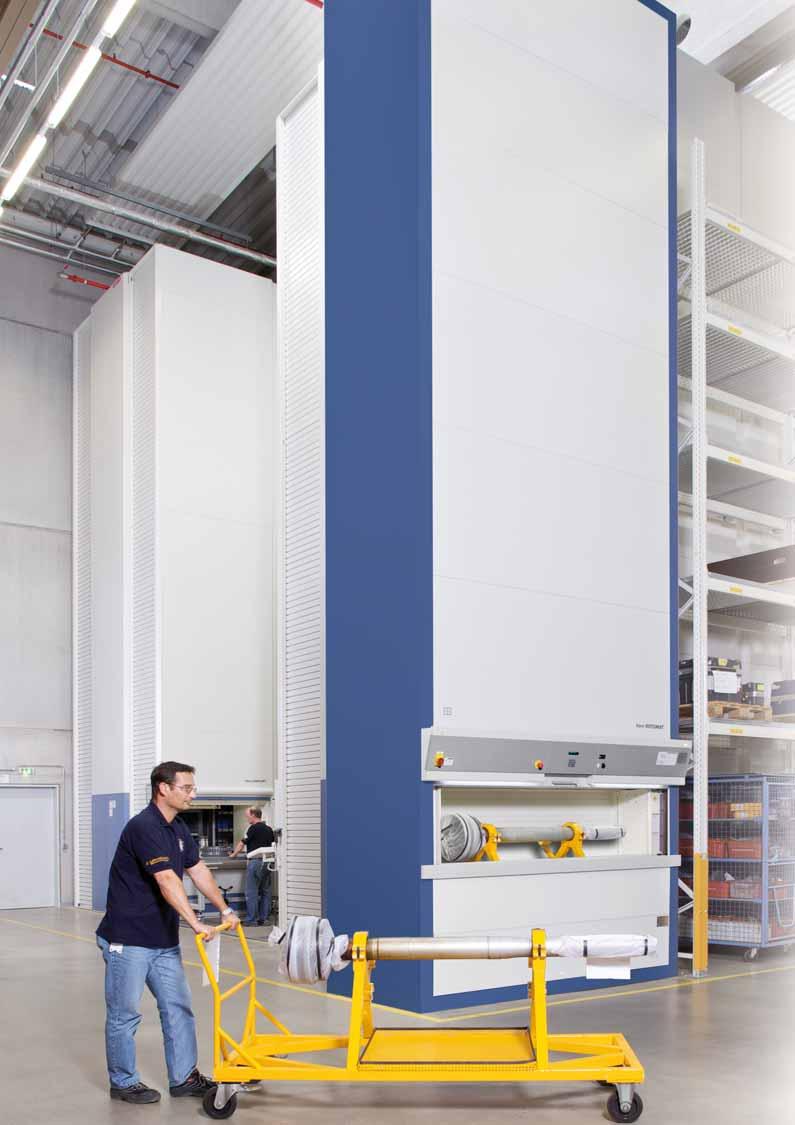

22 Przemysłowy regał karuzelowy Hänel Rotomat jako magazyn buforowy Bezpieczne składowanie turbin lotniczych w przemysłowym regale karuzelowym Hänel Rotomat. Magazyn ten, składa się również z 8 automatycznych regałów windowych Hänel Lean-Lift. 20

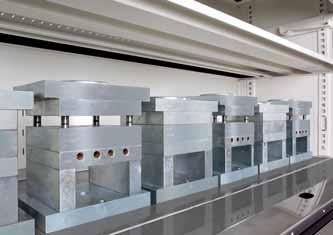

23 Łatwe magazynowanie wielkogabarytowych towarów Regały karuzelowe Hänel Rotomat przeznaczone do pracy w warunkach dużych obciążeń Firma Hänel proponuje odpowiednie rozwiązanie również do składowania bardzo ciężkich produktów Przemysłowe regały karuzelowe Hänel Rotomat służą także do magazynowania ciężkich i wielkogabarytowych artykułów. Hänel Rotomat oferuje szerokości standardowe do mm (większe szerokości również możliwe), standardową nośność półek maksymalnie do 750 kg oraz łączną ładowność do kg na pojedynczy regał. Dzięki temu, Hänel Rotomat idealnie sprawdza się do składowania wielkogabarytowych towarów kompletne podzespoły, duże części lub narzędzia, itp), które przyjmowane i wydawane są na każde żądanie, na dogodnej dla użytkownika ergonomicznej wysokości. Oznacza to, że ogromny wybór artykułów może być składowany w odpowiedni i bezpieczny sposób, na niewielkiej powierzchni magazynowej. Mocny i niezawodny 2-silnikowy system napędowy oraz solidna konstrukcja wielofunkcyjnych półek wraz z 4-punktowym zawieszeniem czynią Hänel Rotomat systemem optymalnym dla przemysłu. Regał magazynowy Hänel Rotomat poradzi sobie nawet z najcięższymi zadaniami! Bezpieczne magazynowanie nieporęcznych części w przemysłowym regale karuzelowym Rotomat Uporządkowane składowanie ciężkich komponentów i podzespołów Składowanie narzędzi w przemysłowym regale karuzelowym Rotomat 21

24 22

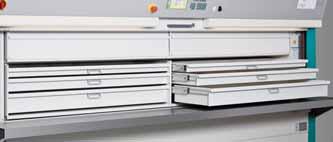

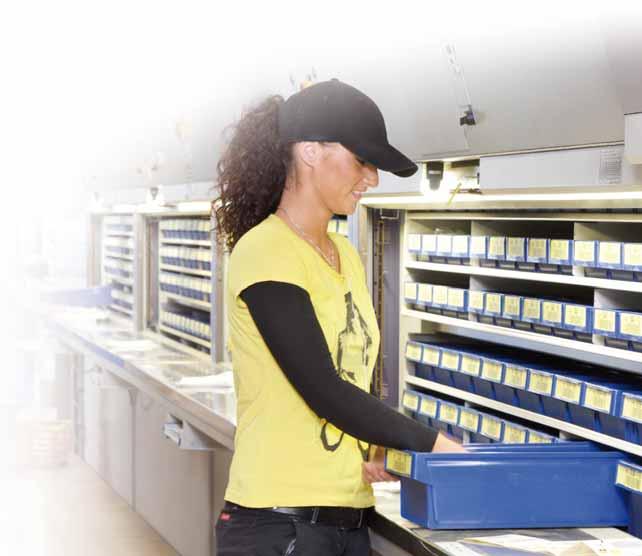

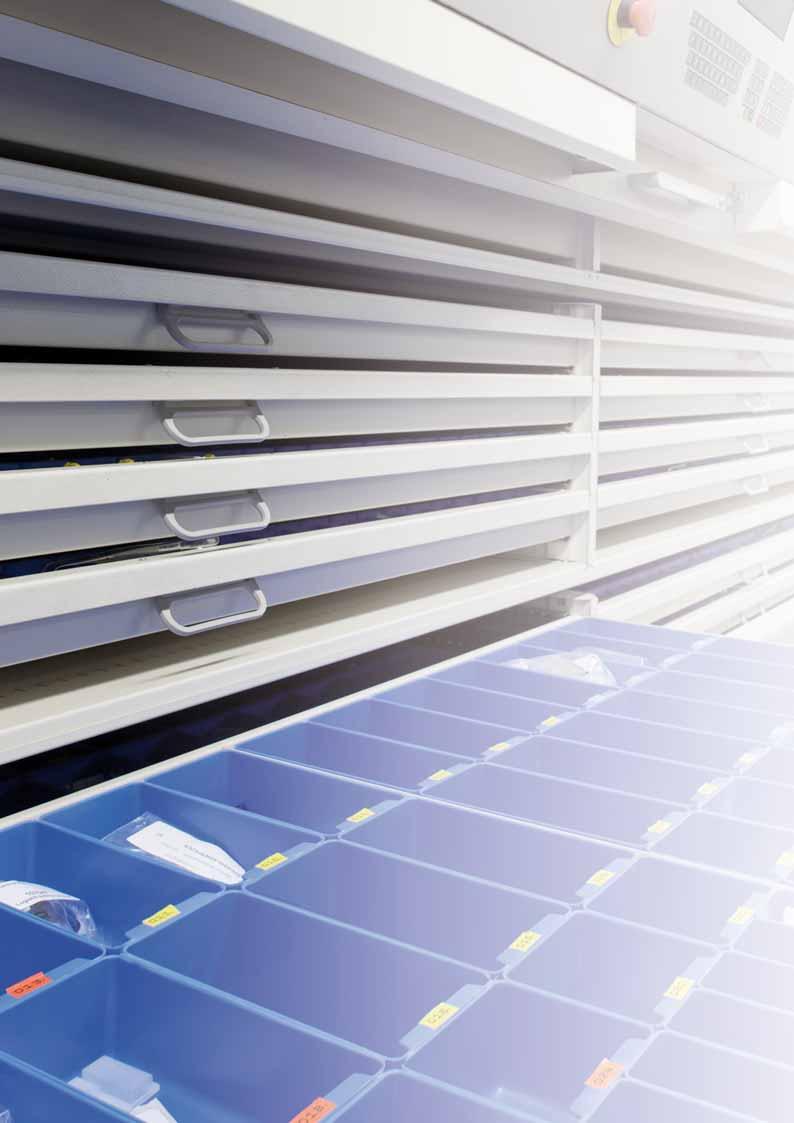

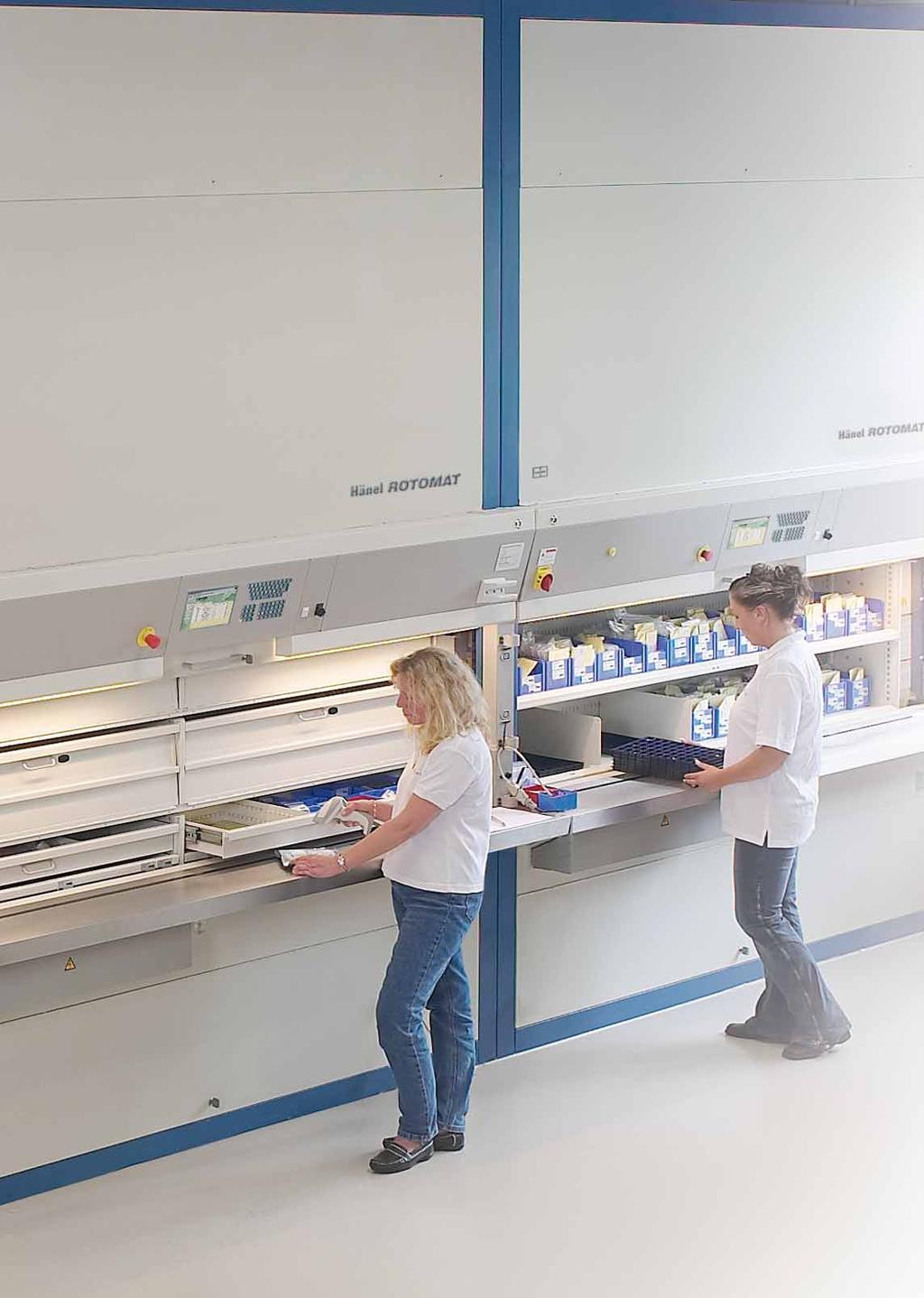

25 Wszystkie towary "na wyciągnięcie ręki" Uporządkowane składowanie małych części Hänel Rotomat z pojemnikami i szufladami na teleskopowych prowadnicach Firmy wysyłkowe, hale produkcyjne oraz centra handlu częściami zamiennymi realizują te same zadania magazynują, przyjmują i wydają na żądanie duże ilości małych części o zróżnicowanych rozmiarach. Hänel oferuje wiele rodzajów półek w celu efektywnego składawnia towarów. Na przykład, Hänel Rotomat może przechowywać pojemniki z tworzyw sztucznych o różnych rozmiarach. Pojemniki te również mogą być dzielone na mniejsze, a wskaźnik przegrody pomaga użytkownikowi odnaleźć i pobrać z magazynu żądany artykuł bezbłędnie i szybko. Małe elementy mogą być również przechowywane w szufladach, na prowadnicach teleskopowych. Szeroki wybór szuflad o różnych wymiarach pozwala na precyzyjne dostosowanie półek do zawartości magazynu i efektywne wykorzystanie powierzchni. Małe części przechowywane w szufladach na prowadnicach teleskopowych Magazyn buforowy i centrum wydawania części w przemyśle mechanicznym Składowanie części zamiennych w magazynie wysyłkowym 23

26 24

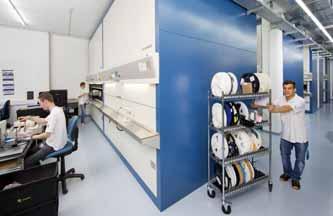

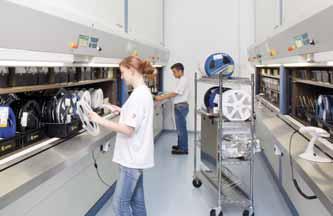

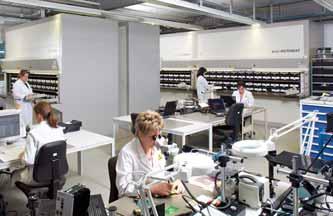

27 Hänel Rotomat w wersji ESD: Ochrona składowanych towarów w przemyśle elektronicznym Rotomat oferuje optymalną ochronę elektronicznych komponentów i urządzeń dzięki powłoce antyelektrostatycznej Aby uniknąć uszkodzeń spowodowanych wyładowaniami elektrostatycznymi, elektroniczne urządzenia i komponenty muszą być obsługiwane, pakowane i przechowywane w środowisku zapewniającym ochronę ESD. Mając to na uwadze, Hänel oferuje przemysłowe regały karuzelowe Rotomat wraz z przewodzącym blatem roboczym, wielofunkcyjnymi półkami pokrytymi powłoką antyelektrostatyczną i systemami mechanicznymi w specjalnej wersji ESD. Wiele firm w przemyśle elektronicznym na całym świecie używa przemysłowych regałów karuzelowych Hänel Rotomat do przechowywania wrażliwych urządzeń elektronicznych zarówno w halach produkcyjnych, jak też w magazynach wysyłkowych. Operacje pobierania i składowania mogą być rejestrowane za pomocą czytnika kodów kreskowych. Gwarantuje to stałą kontrolę stanów magazynowych. W sytuacji, gdy komponenty elektroniczne muszą być przechowywane w antyelektrostatycznym środowisku, o kontrolowanej atmosferze, istnieje możliwość połączenia przemysłowego regału karuzelowego Hänel Rotomat w wersji ESD z takimi systemami, jak Hänel ClimateStore, Hänel DryStore lub Hänel CleanStore (dalsze informacje na stronach 28 29). Magazyn części elektronicznych w hali produkcyjnej Magazyn buforowy w wersij ESD w montażowni płyt PC Czynności pobierania i składowania rejestrowane przez czytnik kodów kreskowych 25

28 Hänel Lockomat Zabezpieczone i kontrolowane pobieranie Zamykane ręcznie lub automatycznie przegrody, gwarantują bezbłędne pobieranie i chronią składowane artykuły przed dostępem osób nieuprawnionych Identyfikacja użytkownika Użytkownik dokonuje autoidentyfikacji za pomocą karty identyfikacyjnej, hasła lub transpondera, a na wyświetlaczu pojawia się interfejs użytkownika z jego osobistymi ustawieniami. Wszelkie rejestrowane operacje konkretnego użytkownika mogą być wówczas prześledzone. Możliwe jest przyporządkowanie odpowiednich uprawnień dla poszczególnych użytkowników. Zarządzanie artykułami Żądanie pobrania lub składowania artykułów w regale odbywa się poprzez wprowadzenie numeru artykułu lub za pomocą czytnika kodów kreskowych. Cyfrowy wyświetlacz LED na blacie roboczym wskazuje przegrodę, w której przechowywany jest dany artykuł. Wszystkie operacje pobrania i składowania są rejestrowane, co ułatwia późniejszą ich weryfikację i śledzenie. Artykuły o podobnym wyglądzie nie zostaną pomylone. Kontrola zapasów Stała kontrola zapasów oznacza możliwość uniknięcia niedoborów w dostawach towarów. Mikroprocesorowy system sterowania regałem Rotomat może być łatwo zintegrowany z istniejącym systemem informatycznym użytkownika, dzięki czemu w każdej chwili możliwy jest przegląd stanów magazynowych. Ochrona zasobów Zamykany system magazynowy chroni towary przed dostępem osób nieuprawnionych. Oszczędność powierzchni i czasu Optymalne wykorzystanie powierzchni magazynowej. W przypadku urządzenia Lockomat nie istnieją żadne ograniczenia dotyczące wysokości, może on przechodzić nawet przez kilka kondygnacji. Regał Lockomat jest zaprojektowany zgodnie z wypróbowanym i przetestowanym mechanizmem karuzeli pionowej. Oznacza to, że: Towar jest dostarczany "wprost do rąk" użytkownika. Czas dostępu do produktów jest maksymalnie skrócony. Lockomat firmy Hänel to idealny system do zabezpieczonego i kontrolowanego magazynowania małych części, narzędzi, komponentów elektronicznych, lekarstw itp. Identyfikacja użytkownika za pomocą karty identyfikacyjnej, kodu PIN lub transpondera RFID Operacje pobierania i składowania z użyciem czytnika kodów kreskowych Czytnik kart zbliżeniowych firmy Hänel: jedna z wielu opcji identyfikacji użytkownika 26

29 27

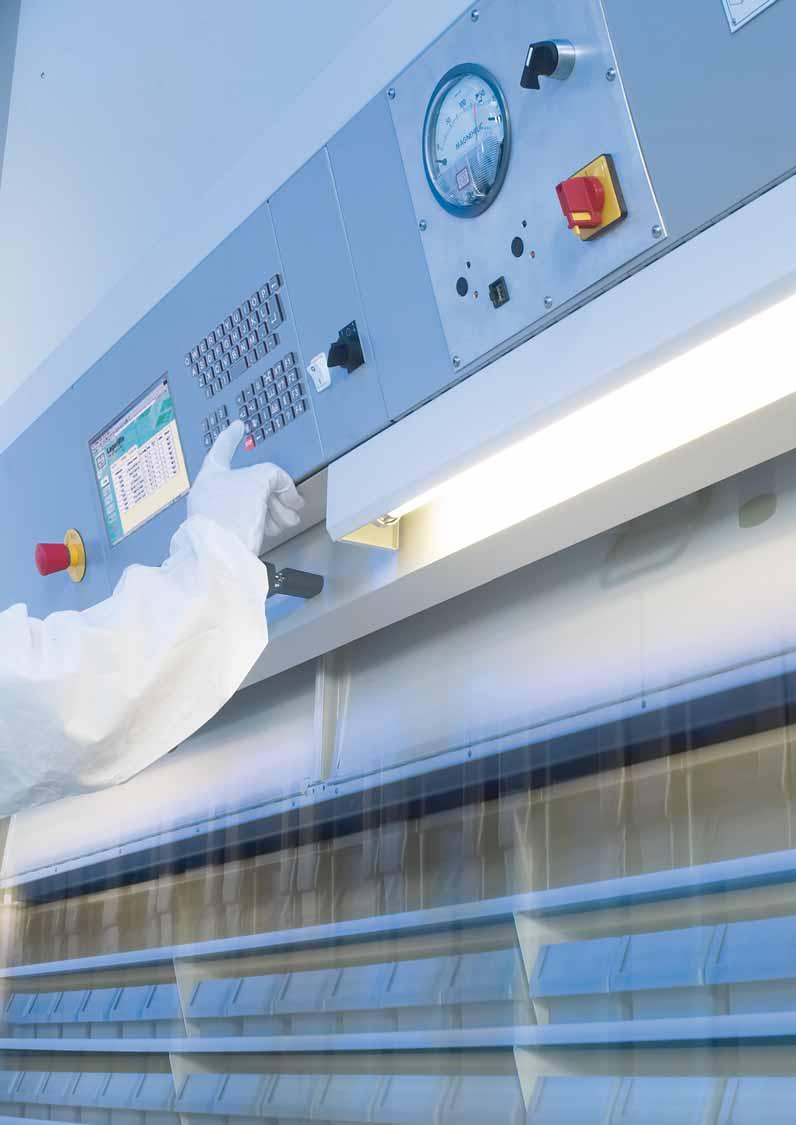

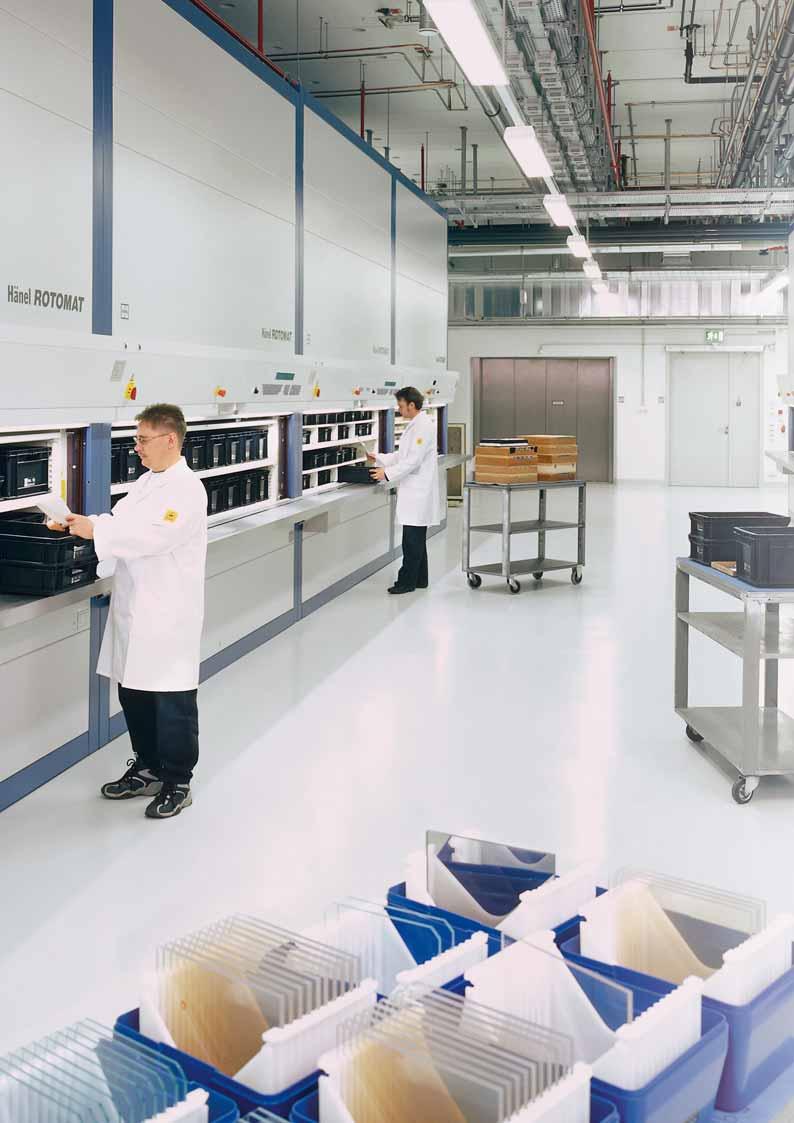

30 Hänel DryStore Hänel CleanStore Hänel ClimateStore Automatyczne składowanie w kontrolowanych warunkach środowiska Przechowywanie produktów narażonych na skażenia w klasie czystości 5 zgodnie z DIN EN ISO Wymagania jakościowe, jakie muszą być spełnione przez towary konsumpcyjne i przemysłowe, są coraz bardziej rygorystyczne. Wiele produktów, od bardzo wrażliwych komponentów stosowanych w przemyśle elektronicznym (takich, jak np. delikatne powierzchnie produktów półprzewodnikowych) do substancji stosowanych w przemyśle chemicznym i farmaceutycznym, wymaga składowania w specyficznych, ściśle określonych warunkach. Dzięki automatycznym systemom DryStore, CleanStore oraz ClimateStore, Hänel oferuje przyszłościowe rozwiązania, do zastosowania w warunkach wymagających ciągłej kontroli parametrów powierza. Systemy te są elastyczne i mogą działać samodzielnie lub być dostosowane do pracy w istniejących warunkch pomieszczenia. DryStore Kontrola wilgotności: Dla artykułów, które wymagają ochrony przed wilgocią i korozją. CleanStore Kontrola czystości Składowanie sterylnych produktów w tzw. "clean-rooms". ClimateStore Kontrola temperatury: Towary są przechowywane w stałej, dodatniej lub ujemnej temperaturze. 28

31 29

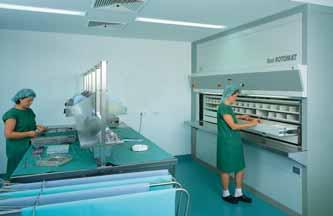

32 30 Składowanie i wydawanie najwyższej jakości produktów w sektorze medycznym

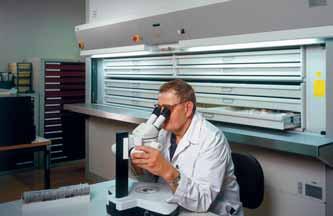

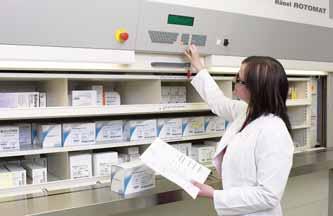

33 Regał magazynowy Hänel Rotomat odpowiednie rozwiązanie dla sektora medycznego, szpitali i aptek Rozwiązania dla przemysłu medycznego Wiele firm w przemyśle medycznym i farmaceutycznym korzysta z zalet przemysłowego regału karuzelowego Hänel Rotomat, przechowując swoje produkty. Ochrona zasobów jest koniecznością w sektorze medycznym. To właśnie tu systemy Hänel, jak np. Hänel CleanStore Rotomat przeznaczone do pracy w kontrolowanym środowisku, stanowią idealne rozwiązanie. Firma Hänel oferuje szereg rozwiązań, które spełniają rosnące wymagania klientów, realizując zadania "just-in-time". Organizacja kliniki Regał Hänel Rotomat może być w prosty sposób zintegrowany z systemem logistycznym szpitala. Na przykład, może on zaopatrywać centralny oddział sterylizacyjny w instrumenty i wyposażenie chirurgiczne. Hänel CleanStore nadaje się szczególnie do środowisk sterylnych. Na oddziale patologii, możliwe jest bezpieczne i uporządkowane przechowywanie próbek do badań. Wiele klinik archiwizuje również dokumentacje rentgenowskie w oszczędzającym powierzchnię regale Rotomat na oddziale radiologii. Regał magazynowy Hänel Rotomat posiada wiele zastosowań i pomaga zaoszczędzić powierzchnię m.in. w aptekach, recepcjach, działach utrzymania, pralniach. Regał Rotomat to bezpieczne, oszczędzające powierzchnię i czas magazynowanie szerokiej gamy artykułów. Pobieranie narzędzi i sprzętu chirurgicznego w centralnym pomieszczeniu sterylizacyjnym w klinice Apteka jako centrum dystrybucyjne Klienci aptek to nie tylko pacjenci, którzy otrzymują lekarstwa bezpośrednio w okienku. Apteki oferują również dostawy do domu dla pacjentów, którzy potrzebują stałego zaopatrzenia medycznego. Realizują także dostawy do domów opieki, domów seniora, ambulatoriów i oddziałów ratunkowych oraz klinik uniwersyteckich. Przemysłowe regały karuzelowe Hänel Rotomat zapewniają natychmiastowy i stały dostęp do dużej liczby leków i produktów medycznych. Uwzględniając fakt, iż wiele aptek jest zlokalizowanych w miastach, rozwiązanie to jest idealne, gdyż znacznie oszczędza powierzchnię, która może być zredukowana nawet do 60 %. Zabezpieczone składowanie próbek patologicznych w regale magazynowym Hänel Rotomat Apteka jako centrum dystrybucyjne genialne rozwiązanie 31

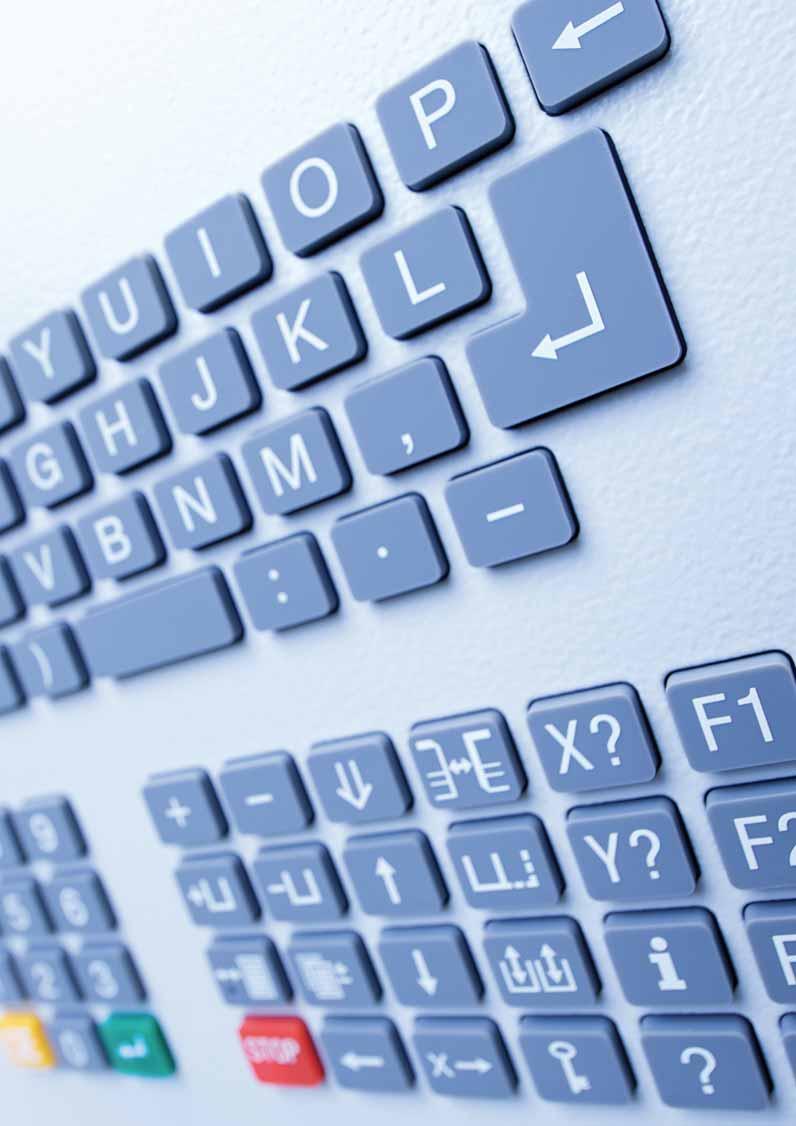

34 Wszystko pod kontrolą Przemyślana koncepcja sterowania Nasza siła leży w naszym "know-how", bo tylko sterowanie automatyczne uwzględniające właściwości przechowywanych artykułów pozwala stworzyć kompletny system zarządzania magazynem. Integracja z systemami informatycznymi Istnieje możliwość prostego zintegrowania regału magazynowego Rotomat z zewnętrznym systemem informatycznym użytkownika, wykorzystując łącze Ethernet. Dane artykułów, wykazy pobrań i rejestrowane informacje są przesyłane za pośrednictwem zintegrowanych funkcji zarządzania magazynem. Zaawansowany system sterowania Hänel MP 12 N S z technologią ekranu dotykowego MP 0A standardowy system sterowania dla regału magazynowego Hänel Rotomat MP 0A posiada dwuwierszowy wyświetlacz VF. Po wprowadzeniu numeru półki, jest ona natychmiast lokalizowana. Numer półki jest cyfrowo wyświetlany w punkcie pobierania. Karta interfejsu RS 232 dla komputera PC może być dostarczona jako opcja dla MP 0A. MP 12 N S System zawiera gotowy, zintegrowany pakiet pełnego zarządzania magazynem. Jego obsługę ułatwia ekran dotykowy w technologii TFT. Szybkie i łatwe połączenie z zewnętrznym systemem informatycznym jest możliwe poprzez Ethernet. Dzięki serwerowi sieciowemu, użytkownicy mogą łączyć się bezpośrednio z witryną MP 12 N-S przy pomocy wyszukiwarki np. Internet Explorer. MP 100 D potężny, inteligentnie zaprojektowany system zarządzania magazynem! MP 100 D umożliwia równoczesne sterowanie aż 99 regałami Rotomat. Korzyści n Oprogramowanie i sprzęt są zintegrowane w regałach nie ma potrzeby stosowania zewnętrznych komputerów PC. n Nie ma potrzeby instalowania dodatkowego oprogramowania na komputerach PC. n Bezpośrednia komunikacja i podłączenie do sieci poprzez łącze typu Ethernet. n Wgląd do danych z systemów MP 100 D i MP 12 N S jest możliwy za pośrednictwem przeglądarki internetowej przejrzystość operacji magazynowych. n Brak konieczności instalowania dodatkowego oprogramowania. n Możliwość dostosowania systemu sterowania do indywidualnych potrzeb użytkowników. Zindywidualizowane oprogramowanie Hänel Na Państwa życzenie specjaliści firmy Hänel i ISL opracują zindywidualizowaną koncepcję zarządzania magazynem, która będzie dokładnie spełniać Państwa wymagania! Szczegółowe informacje o mikroprocesorowych systemach sterowania firmy Hänel znajdą Państwo w broszurze dostępnej w języku angielskim "The intelligent Hänel control and software technology". 32

35 33

36 Wszystko, czego klient potrzebuje dostępne w komplecie Zintegrowane zarządzanie magazynem Inteligentny system zarządzania magazynem z pełną kontrolą asortymentu Systemy sterowania MP 12 N S oraz MP 100 D to zintegrowane oprogramowanie o wielu funkcjach i możliwościach zarządzania magazynem. Oznacza to, że regały Rotomat posiadają już wbudowany software do sprawowania kontroli nad magazynem. Brak konieczności instalowania dodatkowego komputera PC! Dostępne są trzy różne opcje zarządzania magazynem: n Zarządzanie artykułami n Zarządzanie narzędziami n Zarządzanie dokumentami Wszystkie trzy pakiety są łatwe w obsłudze oraz w prosty sposób pozwalają na sprawne zarządzanie magazynem. INFO REQUISITION NUMBER ARTICLE NUMBER 066/ ARTICLE NAME Motor block 10 / 5 TOTAL/MIN. INVENTORY CONTAINER SIZE 1 1 ARTICLE NAME 2 ADDITIONAL INFORMATION ARTICLE INFORMATION SPECIAL DATA FIELD INFO 066/ ENTER QUANTITY y REQUISITION NUMBER ARTICLE NUMBER 066/ ARTICLE NAME TOTAL/MIN. INVENTORY 0 / 0 CONTAINER SIZE / ENTER STORAGE LOCATION SHELF NUMBER W 1 y + Wybór artykułu w celu składowania / pobrania. Wybór konkretnego towaru powoduje wyświetlenie szczegółowych informacji na jego temat Wyszukiwanie lokalizacji składowania. Po określeniu wielkości artykułów (opcjonalnie z określeniem wysokości), system sterowania sugeruje następną wolną lokalizację magazynową INFO 066/ ENTER ARTICLE NAME MOTOR BLOCK y REQUISITION NUMBER ARTICLE NUMBER 066/ ARTICLE NAME Motor block 10 / 5 TOTAL/MIN. INVENTORY CONTAINER SIZE 1 1 ARTICLE SIZE 2 ADDITIONAL INFORMATION ARTICLE INFORMATION SPECIAL DATA FIELD Wprowadzanie danych uzupełniających. Możliwe jest identyfikowanie artykułu zarówno poprzez jego nazwę jak i numer. Dzięki opcji "Zarządzanie artykułami" możliwe jest tworzenie i edytowanie dodatkowych informacji o towarach MATCH CODE SEARCH FOR ARTICLE NUMBER [U/T/+/XS/CE] MENU INFO ON LIFT INFO ON ASSIGNMENT ARTICLE DATA ARTICLE NUMBER ARTICLE NAME SPECIAL DATA FIELD 1 ARTICLE ARTICLE ARTICLE ARTICLE ARTICLE ARTICLE ARTICLE ARTICLE ARTICLE 5371 Informacja o składowanym artykule. Po wprowadzeniu nazwy poszukiwanego towaru, w tabeli pojawiają się wyniki. Artykuły można szukać po jego numerze, nazwie itp. 34

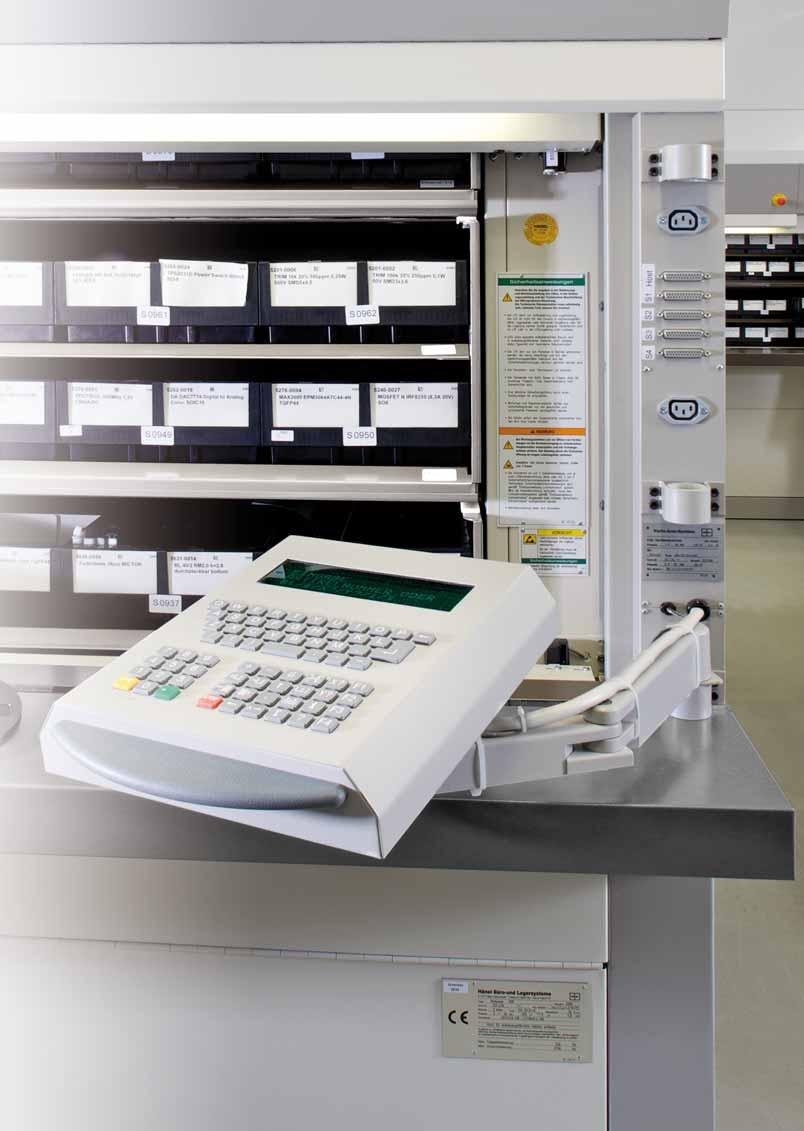

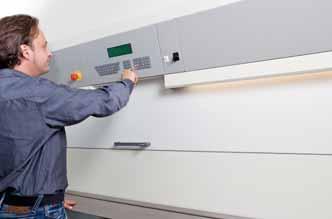

37 Dogodne usytuowanie panelu sterowania Panel sterowania może być umieszczony nad oknem dostępowym lub na specjalnym ruchomym wysięgniku, jak przedstawia rysunek 35

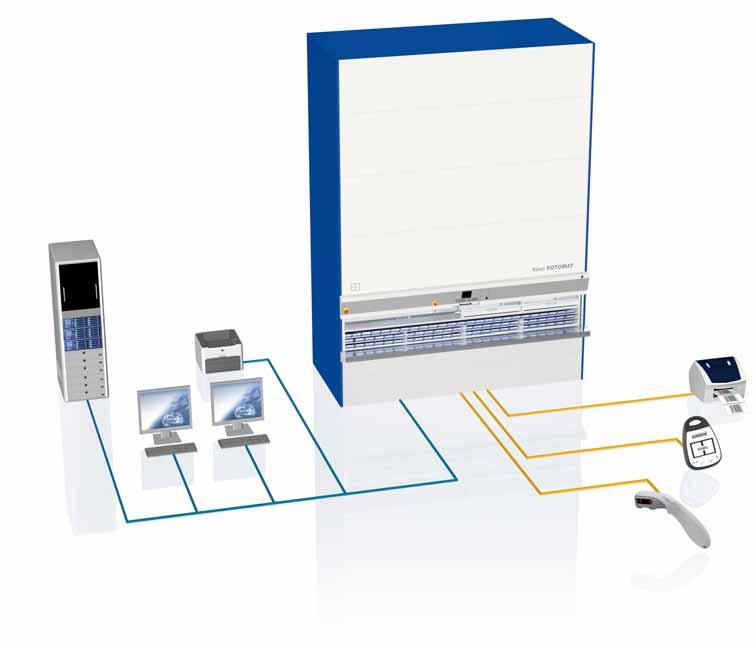

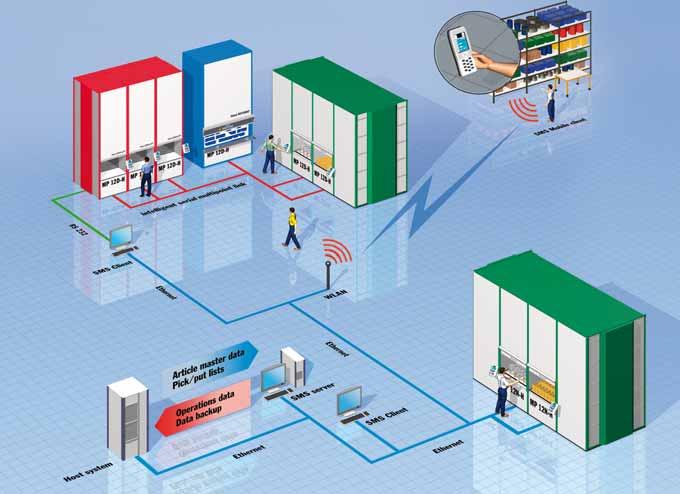

38 Współpraca z systemami informatycznymi i urządzeniami peryferyjnymi Łatwa integracja z systemami informatycznymi i szybka wymiana danych z centralnym komputerem sieciowym! System sterowania Hänel oferuje szeroki zakres opcji podłączenia urządzeń peryferyjnych Modułowa struktura oprogramowania oraz wykorzystanie najnowocześniejszych narzędzi programowania gwarantuje łatwe dostosowanie systemu do stale rosnących wymagań. Nawet podstawowe wersje modułów sterowania, jak MP 12 N S oraz MP 100 D, posiadają możliwość wymiany danych. Systemy są zintegrowane z siecią użytkownika za pośrednictwem łącza Ethernet. Zintegrowany system komputerowy pozwala na wydruk a także podgląd danych wszystkich składowanych produktów poprzez sieć korporacyjną z wykorzystaniem przeglądarki internetowej. Dodatkowe interfejsy/wyjścia umożliwiają bezproblemową integrację takich urządzeń peryferyjnych, jak: czytnik kodów kreskowych, kart zbliżeniowych lub drukarki etykiet. Drukarka etykiet może być wykorzystywana do tworzenia etykiet z kodem kreskowym dla każdego nowo wprowadzonego artykułu. Korzyści n proste i szybkie podłączenie urządzeń peryferyjnych. n zwiększenie efektywności pracy, dzięki ergonomicznemu położeniu urządzeń peryferyjnych. n oszczędność czasu, dzięki sprawnej organizacji pracy. Drukarka sieciowa MP 100 D MP 12 N S Drukarka Host z serwerem FTP Przeglądarka internetowa Przeglądarka internetowa Ethernet Czytnik kart zbliżeniowych Więcej szczegółowych informacji znajdą Państwo w broszurze dostępnej w języku angielskim "The intelligent Hänel control an software technology". Zamów już teraz! Czytnik kodów kreskowych 36

39 37

40 Nasza siła leży w naszym "know-how" Oprogramowanie dopasowane do potrzeb Klienta Oprogramowanie firmy Hänel i ISL pozwala na efektywną i racjonalną organizację pracy Oferowane przez firmę Hänel i ISL oprogramowanie, to inteligentne systemy służące do automatycznej obsługi procesów magazynowych związanych z pracą regałów Hänel. Programy te zarządzają lokalizacją składowania, artykułami, zapasami, operacjami oraz zleceniami pobrania i składowania. Dla każdego zastosowania dostępne są pakiety oprogramowania, które oferują każdemu użytkownikowi możliwość indywidualnego dostosowania w oparciu o różne opcje konfiguracji i moduły: Zarządzanie magazynem Oprogramowanie sterujące regałami Hänel połączonymi w sieć z systemami ERP (Enterprise Resource Planning). Gospodarka narzędziowa Gospodarka magazynowa w oparciu o rozwiązania Hänel od przyjęcia towarów do wydania. Zapraszamy do kontaktu z naszymi specjalistami z przyjemnością doradzimy Państwu najlepsze rozwiązanie! Korzyści n Szybki i niezawodny dostęp do produktów dzięki możliwości sterowania pracą regału przy oknie dostępowym. n Dostępne wersje oprogramowania umożliwiają dostosowanie systemu do wymagań użytkowników. n Standardowe interfejsy umożliwiają prostą wymianę danych z zewnętrznymi programami zarządzania magazynem / ERP. n Panel sterowania zlokalizowany przy oknie dostępowym pozwala na pracę bezpośrednio przy regałach. n Zoptymalizowana realizacja zamówień dla całej sieci regałów. n Możliwość zarządzania innymi systemami składowania np. palet, pojemników itp. równolegle z regałami automatycznymi Hänel. Oprogramowanie Hänel i ISL usprawniają procesy zarządzania magazynem oraz zapewniają optymalną przejrzystość magazynu 38

41 39

42 Systemy zarządzania magazynem zapewniające efektywny przebieg pracy Pełna kontrola asortymentu i stanów magazynowych dzięki rozwiązaniom firmy Hänel Nie ma znaczenia, czy korzystają Państwo z oprogramowania firmy Hänel, czy też innego software'u wspomagającego zarządzanie magazynem systemy magazynowe Hänel mogą bez problemu zostać zintegrowane z zewnętrznym oprogramowaniem za pośrednictwem mikroprocesorowych modułów sterowania. Wszystkie operacje pobierania i składowania mogą być rejestrowane przez panel sterowania regałów Rotomat. Umożliwia to sterowanie nie tylko regałami Rotomat, Lockomat, Lean-Lift oraz Multi-Space, lecz również innymi elementami systemu magazynowego, takimi jak tradycyjne regały półkowe i paletowe. Standardowy interfejs umożliwia wymianę danych z każdym typem systemu magazynowego. Zapraszamy do kontaktu z nami w celu uzyskania szczegółowych informacji o oprogramowaniu oferowanym przez firmę Hänel i ISL. Korzyści n Operatorzy pracują bezpośrednio przy regałach jest to rozwiązanie ergonomiczne, praktyczne i oszczędzające czas. n Osobne napędy poszczególnych modułów pozwalają na niezależną pracę każdego z regałów. n Rozmieszczenie towarów w regale wg priorytetów. n Wymiana danych ze wszystkimi znanymi systemami ERP. n Możliwość rozbudowy o kolejne systemy regałów w dowolnym momencie. 40

43 41

44 Jakość wynika z kompetencji Zespół serwisowy Hänel i ISL Fachowe wsparcie i obsługa klienta są dla nas obligatoryjne. Panel z układami elektrycznymi jest estetycznie zabudowany w centralnej części regału Nasze centra serwisowe zatrudniają osoby, które zostały świetnie przeszkolone w naszym zakładzie, i które wykazują duże zaangażowanie podczas wykonywania swojej pracy, opracowując koncepcje zarządzania magazynem, szkoląc operatorów a także prowadząc prace serwisowe lub naprawcze. W dowodzie uznania, system zarządzania jakością Hänel Niemcy i Hänel Szwajcaria uzyskał certyfikat DIN EN ISO 9001 : 2008 obejmujący produkcję, projektowanie, rozwój, instalacje, sprzedaż i serwis. Warto wiedzieć, że nasz serwis to doskonali fachowcy, podchodzący odpowiedzialnie do swoich obowiązków. Opatentowane urządzenie blokujące firmy Hänel, przeznaczone do bezpiecznego serwisowania przemysłowego regału karuzelowego Hänel Rotomat 42

45 Praca bez ryzyka Tylko autoryzowani przedstawiciele firmy Hänel dysponują wiedzą i zapleczem technicznym, które umożliwiają szybkie i bezpieczne serwisowanie przemysłowych systemów magazynowych Hänel. 43

46 Jakość na najwyższym poziomie Innowacyjne wdrożenia i najnowocześniejsza technologia produkcji Hänel stawiamy na najwyższą jakość Konsultacje z klientem to podstawa jakości naszych rozwiązań Nie istnieją dwa identyczne regały firmy Hänel, gdyż każde rozwiązanie magazynowe wymaga indywidualnego podejścia. Dlatego w firmie Hänel wysoka jakość konsultacji ma pierwszorzędne znaczenie, na równi z jakością produktu. Wdrażamy kompletne rozwiązania dostosowane do Państwa potrzeb, opierając się na postawionych wymaganiach oraz naszym doświadczeniu. Zaawansowana technologia produkcji dla wysokiej klasy wymagań Wysoce wykwalifikowani specjaliści wdrażają koncepcje projektantów, wykorzystując najnowocześniejsze technologie produkcyjne. Ich skoordynowana praca ma na celu wcielenie w życie ich wiedzy i doświadczenia. Niezależnie od automatyzacji, firma Hänel koncentruje się na ludziach. To oni koordynują wszystkie etapy produkcji oraz prowadzą monitoring jakości. W dniu 1 września 1993 Niemieckie Stowarzyszenie Certyfikacji Systemów Zarządzania Jakością przyznało firmie Hänel Niemcy międzynarodowy certyfikat jakości zgodny z ISO Była to pierwsza firma w tym sektorze przemysłu (systemy składowania pionowego), która otrzymała to wyróżnienie. W 2009 system zarządzania jakością Hänel został ponownie potwierdzony przez komisję audytu technicznego TÜV Hessen obecnym certyfikatem DIN EN ISO 9001:

47 45

48 Koncepcje, które zmieniają świat logistyki... Najnowocześniejsza technologia "Made by Hänel" Hänel, będący jednym z liderów światowego rynku regałów karuzelowych i systemów składowania pionowego, nieustannie rozwija sieć swoich partnerów. Hänel posiada przedstawicieli już w ponad 60 krajach, dzięki czemu możemy zapewnić naszym klientom optymalne wsparcie techniczne oraz zaspokoić rosnący popyt na produkty Hänel. Hänel prezentuje swoje innowacyjne rozwiązania magazynowe na licznych międzynarodowych targach handlowych. Zapraszamy do odwiedzenia naszej strony internetowej w celu zapoznania się z aktualną informacją o datach targów handlowych. Zgodnie z koncepcją jakości firmy Hänel, jesteśmy zawsze do Państwa dyspozycji. Na skalę światową... Zespół firmy Hänel i ISL jest do Państwa dyspozycji. Afryka Południowa Algieria Arabia Saudyjska Australia Austria Bahrajn Belgia Brazylia Bułgaria Chiny Chorwacja Czechy Dania Egipt Estonia Federacja Rosyjska Finlandia Francja Grecja Hiszpania Holandia Hong Kong Indie Iran Irlandia Jordania Kanada Katar Korea Południowa Kostaryka Kuwejt Liban Libia Litwa Łotwa Luksemburg Maroko Malezja Meksyk Niemcy Nigeria Norwegia Nowa Zelandia Oman Polska Portugalia Rumunia Singapur Słowacja Słowenia Szkocja Szwecja Szwajcaria Syria Tajwan Tajlandia Tunezja Turcja Ukraina USA Węgry Wietnam Wielka Brytania Włochy Zjednoczone Emiraty Arabskie 46

49 47

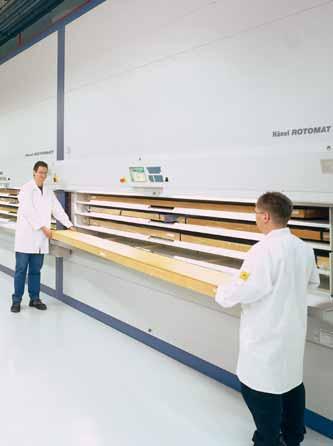

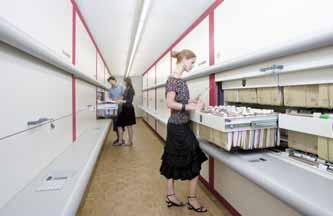

50 Więcej korzyści w magazynie... Biurowe regały karuzelowe Hänel Rotomat System optymalnej archiwizacji dla biura i administracji Hänel rozpoczął seryjną produkcję regałów karuzelowych do archiwizacji dokumentów (pierwszy europejski producent, który to uczynił) ponad 50 lat temu dziś Państwo mogą korzystać z owoców naszego Korzyści n Optymalne wykorzystanie powierzchni magazynowej. W przypadku urządzeń Rotomat, nie istnieją żadne ograniczenia wysokości. n Wysoce wydajny system sterowania oraz integracja z zewnętrznymi systemami informatycznymi czynią Rotomat rozwiązaniem elastycznym i umożliwiają jego dopasowanie do indywidualnych zastosowań. wieloletniego doświadczenia! Oferujemy biurowy regał karuzelowy Hänel Rotomat jako elastyczny system organizacji i archiwizacji dokumentów, który jest optymalnie dostosowany do Państwa potrzeb. n Pracownik nie musi schylać się lub sięgać po żądany artykuł lub dokumenty, ponieważ są one dostarczane automatycznie wprost do jego rąk, na ergonomiczną wysokość. n Regał magazynowy Rotomat chroni wszystkie dokumenty przed kurzem, światłem i nieupoważnionym dostępem. Żądany dokument jest w ciągu kilku sekund odnajdywany wśród tysięcy składowanych teczek Hänel Lean-Lift Technologia magazynowania pionowego po prostu doskonała Hänel Lean-Lift łączy w sobie efektywne magazynowanie i ochronę towarów: w środkowej części regału znajduje się sterowana komputerowo winda zwana "ekstraktorem". Z przodu i z tyłu ekstraktora są zlokalizowane półki do składowania artykułów w sposób niezwykle zwarty i oszczędny. Korzyści n Szybki dostęp do magazynowanych towarów n Efektywne składowanie artykułów różnej wielkości n Większa wydajność realizacji zamówień. n Nośność: do 1000 kg na pojedynczą półkę. n Nośność: do kg na pojedynczy regał Lean-Lift (większe nośności są dostępne na zamówienie). n Zintegrowane zarządzanie magazynem. Okna dostępowe mogą być instalowane na różnych kondygnacjach, w zależności od wysokości regału magazynowego Hänel Lean-Lift. Regał magazynowy Hänel Lean-Lift może być obsługiwany równocześnie przez kilka osób pracujących na różnych stanowiskach i kondygnacjach Hänel Multi-Space Nowa definicja wysokiego składowania Innowacyjny 3-wymiarowy system magazynowy firmy Hänel posiadający wiele zalet sprawdzonej technologii Hänel Lean-Lift. Niezależnie od tego, czy funkcjonuje on jako rozwiązanie samodzielne, w sieci z innymi modułami Multi-Space czy w połączeniu z regałami Lean-Lift i Rotomat, jest on innowacyjnym rozwiązaniem dla Twojego magazynu! Korzyści n Unikalna konstrukcja ekstraktora w lekkiej, supernowoczesnej strukturze (analogicznej do tych stosowanych w inżynierii mostowej) gwarantuje maksymalną stabilność. n Hänel Multi-Space oferuje integrację modułową w zakresie wysokości i szerokości aż do łącznej szerokości wynoszącej ponad 9 metrów. n Zmienne szerokości półek, różne nośności oraz wielokrotny rozstaw mocowania firmy Hänel zapewniają optymalne rozwiązanie dla każdego wyzwania, którego celem jest zwarte składowanie. System 2 regałów Hänel Multi-Space, każdy o szerokości 9,57 m, tworzą centralny magazyn w hali produkcyjnej 48

51 Przegląd produktów firmy Hänel odpowiednie rozwiązanie dla każdych wymagań! Biurowy regał karuzelowy Hänel Rotomat Hänel Rotomat to system optymalnej archiwizacji dla biur i administracji. Teczki, karty katalogowe lub dokumenty Hänel Rotomat przechowuje je wszystkie w idealnym porządku. Żądane dokumenty są wyszukiwane wśród tysięcy teczek i wydawane w ciągu kilku sekund. Mikroprocesorowe systemy sterowania Hänel umożliwiają bezpośrednie podłączenie regału Rotomat do komputera PC. Wszystkie biurowe regały karuzelowe Rotomat są także dostępne w wersji przystosowanej do obsługi przez osoby niepełnosprawne. Przemysłowy regał karuzelowy Hänel Lockomat Hänel Rotomat Każdy regał Hänel Rotomat jest zaprojektowany zgodnie z wypróbowanym i przetestowanym modelem pionowej karuzeli, zgodnie z którym realizowana jest idea: towar do człowieka, a nie człowiek do towaru. Zwarta konstrukcja umożliwia zwiększenie wydajności składowania do 60% na minimalnej powierzchni magazynowej, dzięki maksymalnemu wykorzystaniu dostępnej wysokości pomieszczenia. Nie istnieją dwa takie same regały Rotomat, ponieważ każde rozwiązanie Hänel jest indywidualnie projektowane według potrzeb klienta. Lockomat firmy Hänel to idealny system magazynowy do bezpiecznego składowania małych części, narzędzi, komponentów elektronicznych, lekarstw itp. Identyfikację użytkownika zapewnia karta identyfikacyjna, kod PIN lub opcjonalnie karta zbliżeniowa. Lockomat firmy Hänel może być wykorzystywany w wielu branżach: przemyśle chemicznym, bankowości, farmacji itp., czyli wszędzie tam, gdzie zachodzi potrzeba magazynowania oraz szybkiego i bezbłędnego pobierania artykułów, niewiele się od siebie różniących. The intelligent Hänel control and software technology Innovative ideas. Sound technology. Flexible systems Hänel Lean-Lift Hänel Multi-Space Inteligentna technologia sterowania i oprogramowanie firmy Hänel Hänel Lean-Lift łączy w sobie efektywne magazynowanie i ochronę towarów: w środkowej części regału znajduje się sterowana komputerowo winda zwana "ekstraktorem". Z przodu i z tyłu ekstraktora są zlokalizowane półki do składowania artykułów w sposób niezwykle zwarty i oszczędny. Sterowany automatycznie ekstraktor porusza się ruchem pionowym w górę i w dół, podając i odkładając półki z towarami. Żądane artykuły są dostarczane do strefy pobierania okna dostępowego na dogodną dla użytkownika, ergonomiczną wysokość. Hänel optymalnie wykorzystał 3-wymiarowy system składowania dzięki Hänel Multi-Space. W uzupełnieniu do wielu zalet technologii Hänel Lean-Lift, Hänel Multi-Space oferuje maksymalną elastyczność, prędkość i jeszcze lepsze wykorzystanie przestrzeni. Dzięki swojej zaawansowanej technologii, Hänel może zaoferować 3-wymiarowy system składowania o szerokości ponad 9 m. Hänel Multi-Space może być modyfikowany w zakresie szerokości i długości nawet po jego zainstalowaniu jest to jedna z wielu innowacji firmy Hänel! Nawet liczba okien dostępowych jest zmienna i może być modyfikowana w dowolnym momencie. Nasza siła leży w naszym "know-how". Nasze mikroprocesorowe systemy sterowania, zaprojektowane pod kątem wysokiej wydajności, oferują Państwu kompletny system zarządzania magazynem. Regały automatyczne Hänel mogą być również sterowane z zewnętrznego systemu komputerowego. Integracja z istniejącymi już systemami informatycznymi przedsiębiorstwa nie stanowi żadnego problemu. Hänel oferuje także indywidualnie dostosowane oprogramowanie do wymogów przedsiębiorstwa.

52 Treść Zasada działania Strona Przemysłowe regały karuzelowe Hänel Rotomat : Zoptymalizowana kompletacja, większa elastyczność, redukcja kosztów 1 Zasada działania regału Hänel Rotomat Technologia pionowej karuzeli po prostu doskonała 4 5 Przegląd przemysłowych regałów karuzelowych Hänel Rotomat 6 7 Mniejsza powierzchnia większa pojemność magazynu Zalety stanowiące wyraźną przewagę nad tradycyjnym składowaniem i systemami typu "miniload" 9 Miejsce wydań Wielofunkcyjne półki Hänel Elastyczne i wszechstronne Magazynowanie dobrze zorganizowane Okno dostępowe regału magazynowego Hänel Rotomat Inteligentne rozwiązania Zawsze w stanie równowagi Zaawansowana technologia magazynowa 14 Niezawodność i bezawaryjność Zalety konstrukcji napędu Hänel Rotomat 15 Prędkość i elastyczność Przemysłowy regał karuzelowy Hänel Rotomat : System "high-speed" w magazynie wysyłkowym Łatwe magazynowanie wielkogabarytowych towarów Regały karuzelowe Hänel Rotomat przeznaczone do pracy w warunkach dużych obciążeń 21 Wszystkie towary "na wyciągnięcie ręki" Uporządkowane składowanie małych części 23 Hänel Rotomat w wersji ESD: Ochrona składowanych towarów w przemyśle elektronicznym 25 Hänel Lockomat Zabezpieczone i kontrolowane pobieranie Hänel DryStore CleanStore ClimateStore Automatyczne składowanie w kontrolowanych warunkach środowiska Indywidualnie dopasowane rozwiązania firmy Hänel Sektor medyczny, szpitale i apteki 31 Systemy sterowania serii MP firmy Hänel Wszystko pod kontrolą Przemyślana koncepcja sterowania 32 Wszystko, czego klient potrzebuje dostępne w komplecie Zintegrowane zarządzanie magazynem Współpraca z systemami informatycznymi oraz urządzeniami peryferyjnymi 36 Nasza siła leży w naszym "know-how" Oprogramowanie dopasowane do potrzeb Klienta 38 Systemy sterowania serii MP firmy Hänel Strona Systemy zarządzania magazynem zapewniające efektywny przebieg pracy 40 Jakość firmy Hänel Jakość wynika z kompetencji Zespół serwisowy Hänel i ISL Jakość na najwyższym poziomie Innowacyjne wdrożenia i najnowocześniejsza technologia produkcji 44 Koncepcje, które zmieniają świat logistyki... Najnowocześniejsza technologia "Made by Hänel" 46 Więcej korzyści w magazynie Przegląd produktów firmy Hänel odpowiednie rozwiązanie do każdych wymagań 49 Legenda Legenda po drugiej stronie x1 Zasada działania przemysłowego regału karuzelowego Hänel Rotomat : Technologia pionowej karuzeli po prostu doskonała 1/4/5/9 x2 Zawieszenie półki regału Rotomat wykorzystujące mechanizm 4-punktowych zaczepów 15 x3 System napędowy z dwoma silnikami 4/15 x4 Łagodny start z silnikami dwubiegowymi 15 x5 Okno dostępowe z blatem roboczym V2A niezwykle odpornym na zużycie 13 x6 Listwa bezpieczeństwa optymalna ochrona osobista 13 x7 Świetlne kurtyny bezpieczeństwa zgodne z DIN EN x8 Mikroprocesorowe sterowanie Hänel x9 Panel z układami elektrycznymi estetycznie zabudowany w centralnej części regału 42 x10 Wielofunkcyjny system pozycjonujący dla dokładnego ustawienia poziomów półek 14 x11 Zamykane drzwi przesuwne dla bezpieczeństwa składowanych towarów 13 x12 System kontroli balansu regału UL 2 i UL 3 bezpieczne składowanie i zapobieganie nierównomiernym obciążeniom 14 x13 Wielofunkcyjne półki ze zmiennymi przegrodami 11/21/23 x14 Wskaźniki lokalizacji dla bezbłędnego pobierania 13 x15 Przyjazna środowisku powłoka lakierowana proszkowo z odpornością na ścieranie większą o 50% 1 x16 Czytniki kodów kreskowych oraz inne urządzenia peryferyjne 36 37
