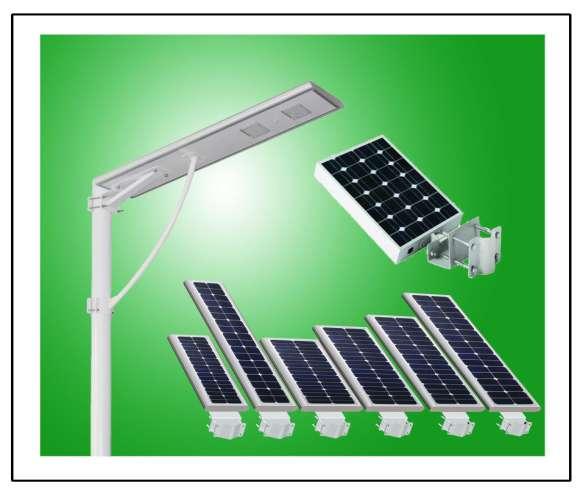

1 Instrukcja Obsługi Kompaktowe Solarne Lampy Uliczne ( 5W 8W 12W 15W ) ( 20W 25W 30W 40W 50W 60W 70W 80W )

2 W skrócie: Nasze kompaktowe solarne lampy uliczne I parkowe, integrują w pojedyńczy produkt panel solarny, źródło światła oraz baterię litowo-żelazową. Uzyskany produkt jest niezwykle trwały, wysoko wydajny energetycznie o doskonałej luminancji i całkowicie bezobsługowy. Miejsca instalacji: Ogrody, parki, skwery, tereny rekreacyjne i sportowe, boiska, ogrody przydomowe, drogi publiczne, parkingi, budowy. etc.. Składowe produktu: Produkt składa się z części zintegrowanej - panel solarny, bateria Li-Fe, światła, kontroler MPPT, czujnik ruchu lub zegar zmierzchowy umieszczonej na lekkim maszcie o odpowiedniej wysokości vide parametry technologiczne. Charakterystyka Charakter pracy produktu. Panel solarny konwertuje światło słoneczne w energie elektryczną, która składowana jest za pośrednictwem kontrolera w baterii Li-Fe. Światła uruchamiane są czujnikiem zmroku i dostarczają światło sterowane czujnikiem ruchu lub zegarem zmierzchowym, oszczędzając energię w momentach kiedy pełne oświetlenie nie jest niezbędne. 1

3 Parametry technologiczne: Specyfikacja Rodzaj i moc światła 5W 8W 12W 15W Panel solarny 10W(Mono) 15W(Mono) 18W(Mono) 30W(Mono) Baterie 4000m 6000m 6000m 12000m Czujnik ruchu Tak Tak Tak Tak Wymiar 415*290*76mm 470*325*76mm 470*325*76mm 626*355*76mm waga 3.7KG 4.5KG 4.8KG 6.82KG Wydajność świecenia Luminancja Pełna moc energii Zmniejszona moc energii 550lm 880lm 1320lm 1650lm 165lm 400lm 400lm 500lm Kąt emisji światła Temperatura barwowa Czas świecenia Pełna moc 12Hr 12Hr 12Hr 12Hr Tryb oszczędnośc i 24Hr 24Hr 24Hr 24Hr Temperatura otoczenia Temperatura pracy ładowanie:-20 C~+60 C świecenie :-30 C~+60 C składowanie: -20 C~+45 C Instalacja Wysokość zawieszenia Odstęp światłami między 3~5m 10~20m 2

4 Instalacja: Powierzchnia panelu solarnego winna być skierowana w stronę południową. Istnieje możliwość regulacji kąta odchylenia lampy od poziomu Ustawienie optymalne zależy od szerokości geograficznej miejsca montażu. Możliwy kąt montażu Druga metoda instalacji: 2. Użycie drugiej metody instalacji montaż. Po zamontowaniu, wycisnąć włącznik bez żadnych regulacji. Niezwykle łatwy 3

5 Parametry technologiczne: Specyfikacja Rodzaj i moc światła 20W 25W 30W 40W 50W 60W 70W 80W Panel solarny 40w 50w 60w 60w 60w 80w 90w 100w Baterie 18000mA h 21000m 24000m 27000m 33000m 33000m 39000m 42000m Czujnik ruchu TAK TAK TAK TAK TAK TAK TAK TAK 890x Wymiar 342x 383x 453x 145mm waga 11.8KG 13.2KG 14.3KG 15.0KG 15.9KG 16.4KG 16.7KG 19.2KG Wydajność świecenia Luminancja Pełna moc energii Zmniejszona moc energii 2200lm 2750lm 3300lm 4400lm 5500lm 6600lm 7700lm 8800lm 660lm 800lm 1000lm 1320lm 1650lm 1980lm 2310lm 2640lm Kąt emisji światła Temperatura barwowa Czas świecenia Pełna moc Tryb Oszczę - dności k k k k k k 20Hr 15Hr 15Hr 15Hr 15Hr 15Hr 15Hr 15Hr 40Hr 30Hr 30Hr 30Hr 30Hr 30Hr 30Hr 30Hr Temperatura otoczenia Temperatura pracy ładowanie:-20 C~+60 C świecenie :-30 C~+60 C składowanie:-20 C~+45 C Wysokość zawieszenia Odstęp światłami między 5~7m 10~20m Instalacja 7~9m 25~30m 4

6 Instrukcja:. Kompaktowe solarne lampy uliczne i parkowe nie mogą pracować bez ładowania światłem słonecznym, prosimy wybrać odpowiedni model do miejscowego poziomu i rocznej wielkości nasłonecznienia.. Kompaktowe solarne lampy uliczne i parkowe zawierają trwałe baterie litowo żelazowe służące do przechowywania energii. Temperatura ładowania w dzień pomiędzy 20 C oraz + 60º C. Gdy temperatura spada poniżej 20º C system ładowania zatrzymuje się automatycznie celem ochrony baterii i podejmuje pracę jeśli temperatura jest wyższa niż 20 C. Temperatura rozładowania baterii ( świecenie ) w nocy : - 30 º C do + 60º C. Prosimy o sprawdzenie lokalnych ekstremów temperatury.. Bateria Kompaktowych solarnych lamp ulicznych i parkowych może być składowana do 6 miesięcy po całkowitym naładowaniu. Prosimy doładować baterie okresowo, szczególnie po długim okresie transportu..podczas instalacji w północnej hemisferze, prosimy aby zwrócić uwagę na położenie panelu solarnego. Panel winien być skierowany na południe uzyskując maksimum radiacji słonecznej. Jednocześnie zaleca się montaż z dala od cienia budynków, drzew..w miarę potrzeby prosimy oczyścić zwykłym detergentem powierzchnie panelu solarnego z osadów, liści lub smarów celem uzyskania maksymalnej generowanej energii..bezpiecznik 5A ( 220V) umieszczony jest na obudowie. Zapasowy bezpiecznik w komplecie. 5

7 Instalacja : Należy umieścić maszt montażowy w dobrze nasłonecznionym miejscu. Maszt winien być długości 3 9 m ( zależnie od modelu ), z grubością ścianki metalowej min. 2,0 mm o średnicy końcowej mm. Po odpakowaniu należy usunąć cienkie opakowania kokonizujace lampę. Lampę należy umieścić na maszcie mocując do wspornika wraz z obejmami specjalnymi śrubami do osiągnięcia stabilnej instalacji. Bezpiecznik za wspornikiem Kompaktowa Lampa Solarna Wspornik stały Bezpiecznik Wspornik dodatkowy 6
