1 Powietrzno wodne systemy klimatyzacyjne

2 POWIERZNO - WODNE SYSEMY KLIMAYZACYJNE Klasyfikacja ogólna SYSEMY KONWEKORÓW POMIESZCZENIOWYCH SYSEMY BELEK CHŁODZACYCH SYSEMY KLIMAKONWEKORÓW WENYLAOROWYCH RADIACYJNE SYSEMY CHŁODZACE Z INDUKCJĄ POWIERZA WEWNĘRZNEGO BEZ INDUKCJI POWIERZA WEWNĘRZNEGO BIERNE BEZ POWIERZA PIERWONEGO AKYWNE Z POWIERZEM PIERWONYM PANELOWE SYSEMY PODWIESZANYCH SUFIÓW CHŁODZACYCH WYMIENNIKI SROPOWE SYSEMY ZINEGROWANE Z KONSRUKCJĄ BUDYNKU POSADZKI CHŁODZĄCE PODYNKOWE RURKI KAPILARNE

3 + + POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY GRZEWCZO-CHŁODZĄCYCH ERMINALI (konwektorów) POMIESZCZENIOWYCH Z + CENRALA KLIMAYZACYJNA N PI POM. I PII POM. II + ERMINAL I + ERMINAL II REGULAOR BEZ INDUKCJI POWIERZA H W Z INDUKCJĄ POWIERZA Z POMIESZCZENIA Powietrze wentylacyjne po obróbce w centrali kierowane jest do pomieszczeń poprzez urządzenia miejscowe (terminale) w których znajduje się nagrzewnica i/lub chłodnica powietrza korygująca temperaturę nawiewanego powietrza wg nastaw na termostacie pomieszczeniowym. W przypadku indukcji powietrza wewnętrznego, dyszowy nawiew powietrza pierwotnego powoduje zassanie powietrza z

4 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE Indukcyjne konwektory podokienne - przykład

5 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY AKYWNYCH BELEK CHŁODZĄCYCH CENRALA KLIMAYZACYJNA Z + + N BELKA I BELKA II PI POM. I PII POM. II REGULAOR H W Powietrze wentylacyjne po obróbce w centrali kierowane jest do pomieszczeń poprzez umieszczone pod sufitem belki chłodzące, indukując przepływ powietrza z pomieszczenia przez wymiennik ciepła (chłodnicę) powietrza, której wydajność

6 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY AKYWNYCH BELEK CHŁODZĄCYCH

7 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY AKYWNYCH BELEK CHŁODZĄCYCH - PRZYKŁAD

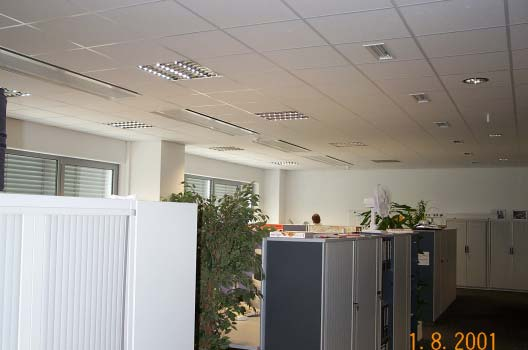

8 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY AKYWNYCH BELEK CHŁODZĄCYCH - PRZYKŁAD

9 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY BIERNYCH BELEK CHŁODZĄCYCH CENRALA KLIMAYZACYJNA Z + + N BELKA I BELKA II PI POM. I PII POM. II REGULAOR H W Powietrze wentylacyjne po obróbce w centrali kierowane jest do pomieszczeń poprzez niezależny układ wentylacyjny. Powietrze wewnętrzne schładzane jest na wymienniku belki chłodzącej (chłodnicy) i grawitacyjnie spływa w dół pomieszczenia.

10 Powietrze wentylacyjne po obróbce w centrali kierowane jest do pomieszczeń poprzez niezależny układ wentylacyjny. Powietrze wewnętrzne przetłaczane przez wentylator klimakonwektora jest schładzane lub ogrzewane w wymienniku (chłodnicy lub nagrzewnicy) klimakonwektora w zależności od wymagań - wg nastaw na termostacie pomieszczeniowym POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY KLIMAKONWEKORÓW WENYLAOROWYCH WYMIENNIKI (NAGRZEWNICA + CHŁODNICA) ZAWORY REGULACYJNE WENYLAOR(Y) ACA OCIEKOWA SKROPLIN OBUDOWA

11 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY KLIMAKONWEKORÓW WENYLAOROWYCH WERSJA KASEONOWA DO SUFIÓW PODWIESZANYCH

12 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY KLIMAKONWEKORÓW WENYLAOROWYCH - WERSJA KANAŁOWA DO ZABUDOWY np. nad sufitem podwieszanym

13 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE SYSEMY KLIMAKONWEKORÓW WENYLAOROWYCH MOŻLIWOŚCI ZABUDOWY W POMIESZCZENIU W zabudowie podokiennej Podokienny wolnostojący Wiszący poziomy W zabudowie sufitowej (hotele) Wersja podposadzkowa W suficie podwieszanym (wersja kasetonowa) Wiszący pionowy (ścienny) Nad sufitem podwieszanym (wersja kanałowa)

14 POWIERZNO WODNE SYSEMY KLIMAYZACYJNE RADIACYJNE SYSEMY CHŁODZĄCE PODWIESZANE PANELE CHŁODZĄCE RURKI KAPILARNE W WARSWIE YNKU ELEMENY CHŁODZĄCE NA SROPIE PODWIESZANYM WYMIENNIKI SROPOWE ( UKŁADY POJEMNOŚCIOWE ) Powietrze wentylacyjne po obróbce (osuszeniu) w centrali klimatyzacyjnej kierowane jest do pomieszczeń poprzez układ wentylacyjny. Powietrze i przegrody budowlane pomieszczenia chłodzone są z dużym udziałem promieniowania poprzez płaszczyznę

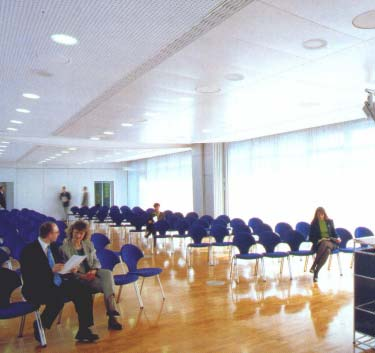

15 WIDOKI PANELI SUFIÓW CHŁODZACYCH
