1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (1 3 )B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer znoszenia: (22) Data zgłoszenia: (51) IntCl5: B65D 19/44 B65D 19/02 (54) Paleta transportowa (30) Pierwszeństwo: ,EP, (73)Uprawniony z patentu: REBO-PLASTIC GmbH & Co.KG, Kalletal- Erder, DE (43) Zgłoszenie ogłoszono: BUP 04/91 (72) Twórcy wynalazku: Hans-Dieter Reckermann, Vlotho, DE Wolfgang Berkenkamp, Bad Oevnhausen, DE (45) O udzieleniu patentu ogłoszono: WUP 10/94 (74) Pełnomocnik: Dziamowska Monika, PHZ POLSERVICE PL B1 (57) 1. Paleta transportowa składająca się z palety podstawowej, osadzonego w tej palecie spodu wymiennego i pokrywy, przy czym spód wymienny i pokrywa posiadają na zwróconych ku sobie stronach gniazda do kształtowego mocowania ułożonych pomiędzy nimi przedmiotów transportowanych, znamienna tym, że paleta podstawowa (1) ma płaskie dno (4) otoczone na obwodzie progiem brzegowym (6) tworzącym ze znajdującą się na obrzeżu dna (4) krawędzią podporową (16) kąt rozwarty, a spód wymienny (2) ma na obwodzie swojej strony dolnej poziomy występ oporowy (17) współpracujący z krawędzią podporową (16) palety podstawowej (1), który zakończony jest ścianką boczną (18) pochyloną względem występu oporowego (17) pod kątem rozwartym odpowiadającym kątowi pomiędzy krawędzią podporową (16) i progiem brzegowym (6) palety podstawowej (1), przy czym paleta podstawowa (1), spód wymienny (2) i pokrywa (3) wykonane są jako kształtki z tworzywa sztucznego głęboko - tłocznego. FIG.1

2 P aleta tran sp o rto w a Zastrzeżenia patentowe 1. Paleta transportowa składająca się z palety podstawowej, osadzonego w tej palecie spodu wymiennego i pokrywy, przy czym spód wymienny i pokrywa posiadają na zwróconych ku sobie stronach gniazda do kształtowego mocowania ułożonych pomiędzy nimi przedmiotów transportowanych, znamienna tym, że paleta podstawowa (1) ma płaskie dno (4) otoczone na obwodzie progiem brzegowym (6) tworzącym ze znajdującą się na obrzeżu dna (4) krawędzią podporową (16) kąt rozwarty, a spód wymienny (2) ma na obwodzie swojej strony dolnej poziomy występ oporowy (17) współpracujący z krawędzią podporową (16) palety podstawowej (1), który zakończony jest ścianką boczną (18) pochyloną względem występu oporowego (17) pod kątem rozwartym odpowiadającym kątowi pomiędzy krawędzią podporową (16) i progiem brzegowym (6) palety podstawowej (1), przy czym paleta podstawowa (1), spód wymienny (2) i pokrywa (3) wykonane są jako kształtki z tworzywa sztucznego g łęboko -tłocznego. 2. Paleta według zastrz. 1, znamienna tym, że na spodniej stronie palety podstawowej (1) ma utworzone stopy (5), a na wierzchniej stronie pokrywy (3) ma utworzone wnęki (7) do kształtowego mocowania stóp (5) palety podstawowej (1). 3. Paleta według zastrz. 1 albo 2, znamienna tym, że pomiędzy spodem wymiennym (2) i pokrywą (3) ma co najmniej jeden spód pośredni (9) wykonany jako kształtka z tworzywa sztucznego głęboko - tłocznego z uformowanymi z dwóch stron gniazdami (14) dla przedmiotów transportowanych (8). 4. Paleta według zastrz. 3, znamienna tym, że spód pośredni (9) ma taki sam kształt jak spód wymienny (2). 5. Paleta według zastrz. 2, znamienna tym, że stopy (5) mają postać wydrążony brył o kształcie ostrosłupa ściętego. 6. Paleta według zastrz. 5, znamienna tym, że na zwróconej w kierunku palety podstawowej (1) stronie spodu wymiennego (2) ma wypusty (20) do kształtowego mocowania przedmiotów transportowanych (8), których powierzchnia zewnętrzna ma kształt dopełniający względem powierzchni wewnętrznej wybrań w stopach (5). 7. Paleta według zastrz. 3, znamienna tym, że gniazda (14) dla przedmiotów transportowanych (8) mają kształt umożliwiający kształtowo - siłowe mocowanie przedmiotów (8). * * * Przedmiotem wynalazku jest paleta transportowa składająca się z palety podstawowej, osadzonego w tej palecie spodu wymiennego i pokrywy. Tego rodzaju paleta, składana z trzech części, znana jest z opisu patentu europejskiego nr A-O Wzajemne ustalenie poszczególnych części następuje w niej za pomocą oddzielnych nosków, które wprowadzone są w odpowiadające im otwory ustalające. Dalej w powierzchni nośnej palety przewidziana jest duża ilość otworów, które w przypadku wytwarzania przez formowanie głębokotłoczne, musiałyby być wykonywane przez stosowanie obróbki wykończającej, na przykład przez wiercenie lub tym podobne. Z tego powodu te znane palety wytwarza się przez odlewanie kształtowe lub wtryskowe. Ponadto z francuskiego opisu nr A znana jest trzyczęściowa paleta, w której część podstawowa posiada obwodową pochyloną ściankę, która współpracuje z wypustem spodu pośredniego. W tym wypadku spód pośredni spoczywa za pomocą poziomej powierzchni na leżącej naprzeciwko niej poziomej powierzchni części podstawowej. Z przodu takiego układania na sobie dna pośredniego i części podstawowej zwiększone jest zapotrzebowanie na miejsce dla tej palety.

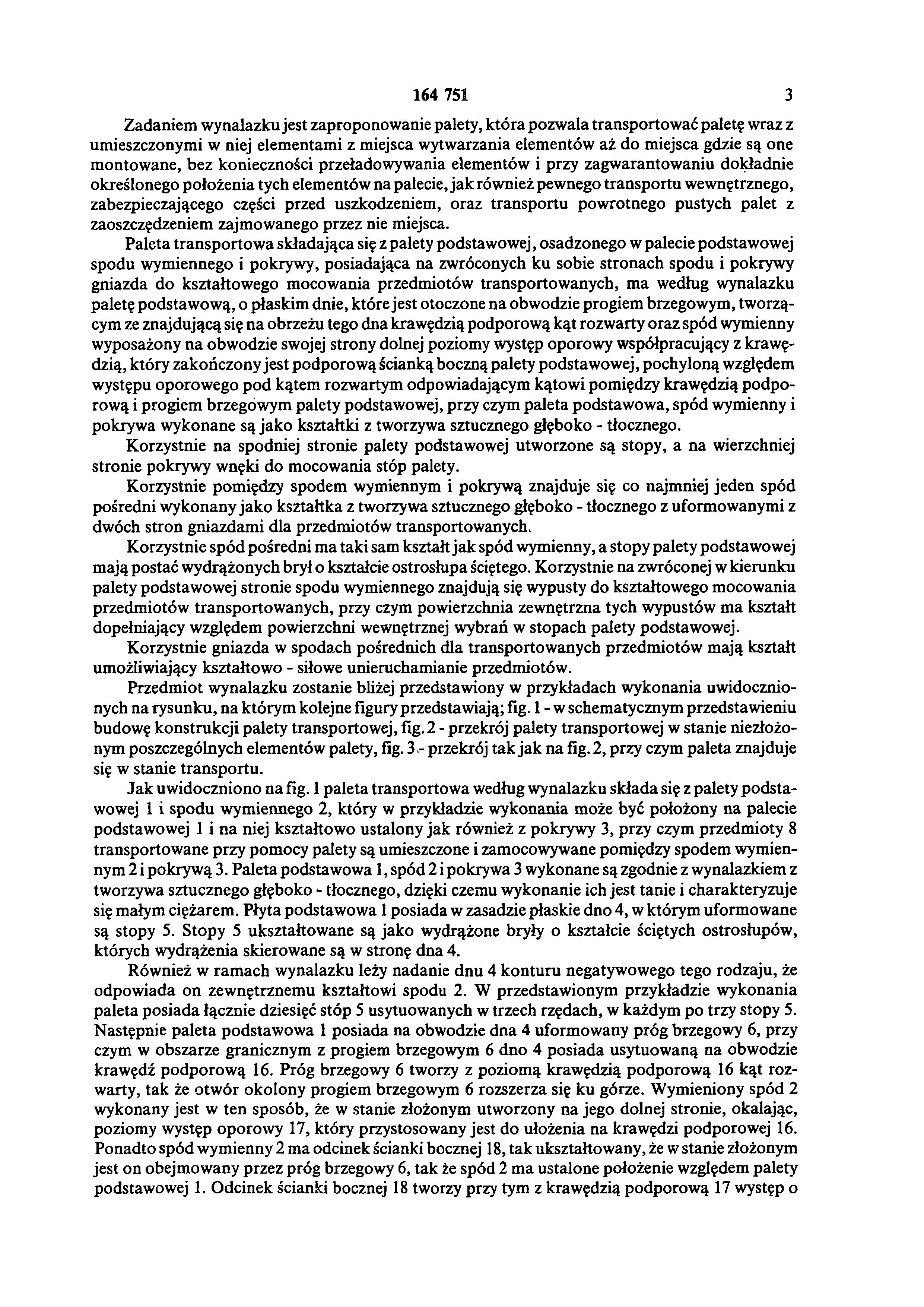

3 Zadaniem wynalazku jest zaproponowanie palety, która pozwala transportować paletę wraz z umieszczonymi w niej elementami z miejsca wytwarzania elementów aż do miejsca gdzie są one montowane, bez konieczności przeładowywania elementów i przy zagwarantowaniu dokładnie określonego położenia tych elementów na palecie, jak również pewnego transportu wewnętrznego, zabezpieczającego części przed uszkodzeniem, oraz transportu powrotnego pustych palet z zaoszczędzeniem zajmowanego przez nie miejsca. Paleta transportowa składająca się z palety podstawowej, osadzonego w palecie podstawowej spodu wymiennego i pokrywy, posiadająca na zwróconych ku sobie stronach spodu i pokrywy gniazda do kształtowego mocowania przedmiotów transportowanych, ma według wynalazku paletę podstawową, o płaskim dnie, które jest otoczone na obwodzie progiem brzegowym, tworzącym ze znajdującą się na obrzeżu tego dna krawędzią podporową kąt rozwarty oraz spód wymienny wyposażony na obwodzie swojej strony dolnej poziomy występ oporowy współpracujący z krawędzią, który zakończony jest podporową ścianką boczną palety podstawowej, pochyloną względem występu oporowego pod kątem rozwartym odpowiadającym kątowi pomiędzy krawędzią podporową i progiem brzegowym palety podstawowej, przy czym paleta podstawowa, spód wymienny i pokrywa wykonane są jako kształtki z tworzywa sztucznego głęboko - tłocznego. Korzystnie na spodniej stronie palety podstawowej utworzone są stopy, a na wierzchniej stronie pokrywy wnęki do mocowania stóp palety. Korzystnie pomiędzy spodem wymiennym i pokrywą znajduje się co najmniej jeden spód pośredni wykonany jako kształtka z tworzywa sztucznego głęboko - tłocznego z uformowanymi z dwóch stron gniazdami dla przedmiotów transportowanych. Korzystnie spód pośredni ma taki sam kształt jak spód wymienny, a stopy palety podstawowej mają postać wydrążonych brył o kształcie ostrosłupa ściętego. Korzystnie na zwróconej w kierunku palety podstawowej stronie spodu wymiennego znajdują się wypusty do kształtowego mocowania przedmiotów transportowanych, przy czym powierzchnia zewnętrzna tych wypustów ma kształt dopełniający względem powierzchni wewnętrznej wybrań w stopach palety podstawowej. Korzystnie gniazda w spodach pośrednich dla transportowanych przedmiotów mają kształt umożliwiający kształtowo - siłowe unieruchamianie przedmiotów. Przedmiot wynalazku zostanie bliżej przedstawiony w przykładach wykonania uwidocznionych na rysunku, na którym kolejne figury przedstawiają; fig. 1 - w schematycznym przedstawieniu budowę konstrukcji palety transportowej, fig. 2 - przekrój palety transportowej w stanie niezłożonym poszczególnych elementów palety, fig. 3 - przekrój tak jak na fig. 2, przy czym paleta znajduje się w stanie transportu. Jak uwidoczniono na fig. 1 paleta transportowa według wynalazku składa się z palety podstawowej 1 i spodu wymiennego 2, który w przykładzie wykonania może być położony na palecie podstawowej 1 i na niej kształtowo ustalony jak również z pokrywy 3, przy czym przedmioty 8 transportowane przy pomocy palety są umieszczone i zamocowywane pomiędzy spodem wymiennym 2 i pokrywą 3. Paleta podstawowa 1, spód 2 i pokrywa 3 wykonane są zgodnie z wynalazkiem z tworzywa sztucznego głęboko - tłocznego, dzięki czemu wykonanie ich jest tanie i charakteryzuje się małym ciężarem. Płyta podstawowa 1 posiada w zasadzie płaskie dno 4, w którym uformowane są stopy 5. Stopy 5 ukształtowane są jako wydrążone bryły o kształcie ściętych ostrosłupów, których wydrążenia skierowane są w stronę dna 4. Również w ramach wynalazku leży nadanie dnu 4 konturu negatywowego tego rodzaju, że odpowiada on zewnętrznemu kształtowi spodu 2. W przedstawionym przykładzie wykonania paleta posiada łącznie dziesięć stóp 5 usytuowanych w trzech rzędach, w każdym po trzy stopy 5. Następnie paleta podstawowa 1 posiada na obwodzie dna 4 uformowany próg brzegowy 6, przy czym w obszarze granicznym z progiem brzegowym 6 dno 4 posiada usytuowaną na obwodzie krawędź podporową 16. Próg brzegowy 6 tworzy z poziomą krawędzią podporową 16 kąt rozwarty, tak że otwór okolony progiem brzegowym 6 rozszerza się ku górze. Wymieniony spód 2 wykonany jest w ten sposób, że w stanie złożonym utworzony na jego dolnej stronie, okalając, poziomy występ oporowy 17, który przystosowany jest do ułożenia na krawędzi podporowej 16. Ponadto spód wymienny 2 ma odcinek ścianki bocznej 18, tak ukształtowany, że w stanie złożonym jest on obejmowany przez próg brzegowy 6, tak że spód 2 ma ustalone położenie względem palety podstawowej 1. Odcinek ścianki bocznej 18 tworzy przy tym z krawędzią podporową 17 występ o

4 kształcie stopnia, przy czym ścianka boczna 18 tworzy z występem oporowym 17 kąt rozwarty, który odpowiada kątowi rozwartemu między progiem brzegowym 6 i krawędzią podporową 16. Dzięki temu uzyskuje się samocentrowanie wymiennego spodu 2 względem palety podstawowej 1 podczas składania ich. Dzięki temu ustalenie położenia spodu 2 względem palety podstawowej 1 nie zależy od kształtu sztaplowanych części. Pokrywa 3 jest swymi wymiarami dopasowana odpowiednio do wymiarów palety podstawowej 1 i posiada na swej górnej stronie zamocowania 7 da stóp 5 palety podstawowej 1, tak że stopy 5 zabezpieczone są przed poślizgiem korzystnie przez dopasowanie kształtowe. Dzięki temu na pokrywę palety bazowej może być nałożona następna paleta transportowa wykonana według wynalazku, tak że zostanie utworzony stos z większej ilości palet. Zbiorcza paleta transportowa według wynalazku może być dodatkowo stabilizowana za pomocą taśmy mocującej zamocowanej na stałe wokół palety znaczy wokół palety podstawowej 1 i pokrywy 3. Podczas gdy na fig. 1 przedstawiono ideę wynalazku, fig. 2 i 3 pokazują specjalne ukształtowanie w dopasowaniu do kształtu transportowanych przedmiotów 8. Na fig. 2 i 3 przedstawiono jak przedmiot transportowy 8 pełni funkcję nośnika palety transportowej, w wyniku tego że pokrywa 3 i spód pośredni 2 leżą na przedmiocie transportowym 8. Do tego boki 10 i 11 pokrywy 3 i spodu 8 są zwrócone w kierunku przedmiotu 8 jak również górna strona 12 i dolna strona 13 spodu pośredniego 9 są tak ukształtowane, że każdorazowo gniazda 14 do kształtowego składania przedmiotów 8 znajdują się na określonych miejscach. Mocujące gniazda 14, zwłaszcza w wymienionym spodzie 2 jak również w spodach pośrednich 9 mogą być tego rodzaju, że usytuowane w nich przedmioty są uchwycone bez dodatkowego podparcia lub mocowania, tak że wymienione spody lub spody pośrednie mogą być transportowane niezależnie na przykład na taśmach transportowych. Celowe jest przy tym, aby spód pośredni 9 i spód wymienny 2 były wykonane identycznie. Należy tu dalej zaznaczyć, że stopy 5 palety podstawowej 1 osadzone są kształtowo we wnękach 7 górnej strony pokrywy 15, tak że możliwe jest ustawienie ich w stosy. Ponadto celowe jest, kiedy wymieniony spód 2 posiada na swej stronie spodniej zwróconej w kierunku palety podstawowej 1, występy 20 do mocowania przedmiotów transportowanych tak ukształtowane, że te występy 20 zagłębiają się w puste przestrzenie wydrążonych stóp 5 i są przez ścianki stóp obejmowane kształtowo. Odnośnie ukształtowania palety podstawowej 1 oraz spodu 2 to jest on korzystny tego rodzaju, że niezależnie od wykonania wymiennego spodu 2 odpowiednio do kształtu transportowanych przedmiotów 8 paleta podstawowa 1 jest niezmienna, tak że do jednej palety podstawowej 1 pasują dowolne wymienne spody 2. Stąd możliwe jest uzyskanie dzięki wynalazkowi sztaplowanie palet podstawowych 1 podczas transportu powrotnego jedna w drugiej i jedna na drugiej, przez co zmniejsza się zapotrzebowanie na miejsce dla nich. W przedstawionych przykładach wykonania transportowane przedmioty są kształtowo utrzymywane w wymienionym spodzie 2 względnie w spodzie pośrednim i pokrywie. Za pomocą rozwiązania według wynalazku może wystąpić samo lub jako dodatkowe zamknięcie siłowe. W ramach wynalazku leży również, kiedy wymienny spód 2, spód pośredni 9 i pokrywa 3 są tak wykonane, na zwróconych ku sobie stronach, że mogą one podpierać się o siebie nawzajem i nie jest konieczne opieranie się ich na przedmiocie transportowanym. To znaczy w spodach pośrednich względnie w spodach wymiennych są wykonane tak zwane gniazda do przyjęcia transportowanych przedmiotów. Odpowiednie zwymiarowanie gniazd umożliwia kształtowo - siłowe mocowanie przedmiotów transportowanych. Do wykonania palet transportowych według wynalazku nadaje się, zwłaszcza termoplastyczne tworzywo sztuczne do głębokiego tłoczenia.

5 FIG.2 FIG. 3

6 F16.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena zł
