Wykład 3. Interfejsy CAN, LIN, USB
|
|
- Bogumił Lis
- 7 lat temu
- Przeglądów:
Transkrypt
1 Wykład 3 Interfejsy CAN, LIN, USB
2 Interfejs CAN
3 CAN Controller Area Network
4 CAN Controller Area Network
5 CAN - podstawy Cechy: - różnicowy protokół komunikacji zdefiniowany w ISO bardzo niezawodny - dostępna wersja o dużej prędkości (CAN2.0B-1Mb/s) - dostępne również wersja o małej prędkości (125kb/s) ale dużej odporności na szumy
6 CAN Protokół zdefiniowany pod koniec lat 80-tych przez firmę Bosch Transmisja odbywa się na pojedynczej, terminowanej, parze skręconej Możliwa jest obecność wielu urządzeń typu Master Zasięg od 40m przy 1Mb/s do 10km przy 5kb/s Maksymalne opóźnienie ramki o wysokim priorytecie <120µs przy 1Mb/s Węzły sieci nie mają numerów mają je jedynie komunikaty! Możliwość podłączenia nieskończonej ilości węzłów
7 CAN warstwa fizyczna CAN może być zaimplementowane na wielu różnych mediach z jednym warunkiem każdy węzeł musi słyszeć co transmituje Zazwyczaj medium jest skrętka o poziomie napięć 5V co pozwala na dużą odporność na szumy i pracę przy rozwartej szynie
8 CAN warstwa fizyczna Każdy węzeł musi mieć nadany numer od 1 do 127 Maksymalny rozmiar sieci zależy od prędkości, np. około 250 m dla 256 kb/s
9 CAN arbitraż szyny Każda ramka zaczyna się od Arbitration ID, które służy do arbitrażu dostępu do magistrali Gdy dwa urządzenia próbują nadawać jednocześnie, słowa Arbitration ID pozwalają na bezkrwawe rozwiązanie konfliktu bez zatrzymywania transmisji na szynie (CSMA/CA)
10 CAN - ramki Ramka danych są dwa rodzaje: standardowa i rozszerzona Ramka zdalna żądanie nadania ramki o takim samym identyfikatorze Ramka błędu wysyłana po wykryciu błędu transmisji
11 CAN ramka danych
12 CAN ramka danych Opis bitów: SRR oznacza ramkę rozszerzoną RTR oznacza ramkę danych lub ramkę zdalną R0, R1 zarezerwowane DLC długość pola danych Pole danych długość od 0 do 64 bitów ACK pole potwierdzenia odbioru
13 CAN modyfikacje standardu
14
15 CAN transceiver PCA82C251
16 CAN transceiver PCA82C251

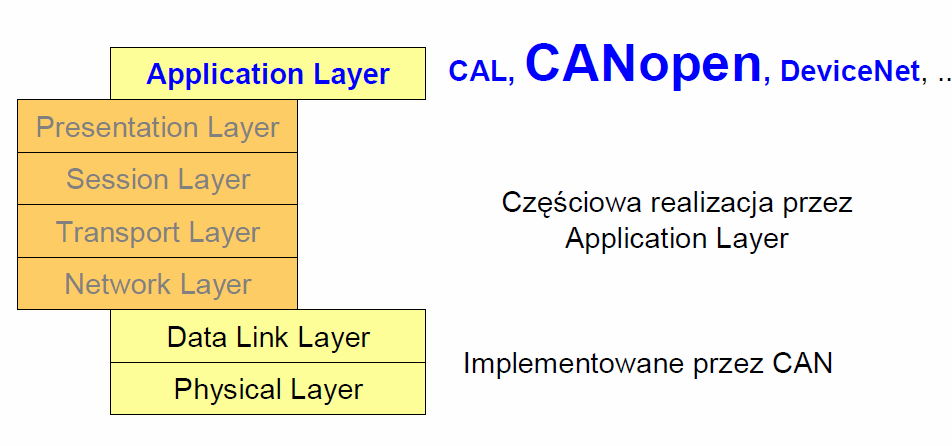

17 CAN warstwy ISO/OSI Są różne rodzaje warstw aplikacji: CANopen, DeviceNet, SDS, J1939, NMEA 2000, EnergyBus, MilCAN,
18 CAN transceiver PCA82C251 Linia Rs określa maksymalną prędkość działania transceivera
19 CAN - TMS320f2810
20 SAE J1939
21 CAN SAE J1939 Protokół zdefiniowany do komunikacji wewnątrz ciężarówek Bit rate: 250kb/s Bus length: 40m Max nodes in network: 30 Używa 29-bit CAN-ID
22 CAN SAE J1939
23 CAN SAE J1939 Warstwy zdefiniowane w standardzie: J1939/11 Physical layer (250 kbit/s, twisted shielded pair) J1939/13 Off-board diagnostic connector J1939/15 Reduced physical layer (250 kbit/s, unshielded twisted pair) J1939/21 Data link layer J1939/31 Network layer J1939/71 Vehicle application layer J1939/73 Application layer diagnostics J1939/74 (Draft) Application - Configurable messaging J1939/75 Application layer - Generator sets and industrial J1939/81 Network management
24 CAN SAE J1939/11 Standard definiuje pojedynczą, liniową, ekranowaną skrętkę łączącą wszystkie urządzenia Wymagane trzy przewody: CAN_HI, CAN_LO, ekran Sieć może składać się z wielu segmentów połączonych mostami
25 CAN SAE J1939/21 Najważniejszy dokument specyfikacji Opisuje najczęściej używane wiadomości: Request Acknowledgement Transport Protocol: Specifies breaking up larger amount of data into smaller frames
26 CAN SAE J1939/31 Definiuje repeatery, routery, przełączniki oraz mosty Definiuje sposób w jaki przekazywane są wiadomości CAN z jednej podsieci do drugiej Definiowany jest również sposób filtracji przekazywanych wiadomości
27 CANopen
28
29 CANopen CANopen standardizes the way the communicated data is structured and exchanged. CANopen standards work with Device Profiles Several Device Profiles for CANopen are standardized and new ones get constantly added. Device Profiles specify the data sets and communication models supported by modules such as Generic I/O, Encoders, Drives, etc.
30 CANopen stany węzła Slave Interfejs USB
31 CANopen Katalog obiektów Każdy z węzłów posiada katalog obiektów, który może zostać odczytany przez inne węzły podczas komunikacji
32 CANopen Profile urządzeń Zastosowanie katalogu obiektów pozwala ustrukturyzować przesyłane dane O tym, który z wpisów w katalogu zawiera jakie dane decydują profile urządzeń Niektóre z profili urządzeń są zdefiniowane Można definiować własne profile urządzeń
33 Interfejs LIN
34 LIN - cechy LIN Local Interconnect Network Uzupełnienie interfejsu CAN dla prostych aplikacji typu odczyt czujników Umożliwia komunikację dwukierunkową po jednym przewodzie LIN jest prostym protokołem przeznaczonym dla mikrokontrolerów z interfejsem UART lub USI LIN jest połączeniem protokołów I 2 C oraz RS232
35 LIN - cechy Prędkość do 20kb/s Pojedynczy przewód Jeden Master/ do 16 Slave-ów Autosynchronizacja bez wymogów na rezonatory kwarcowe/ ceramiczne w Slave-ach Gwarantowany czas opóźnienia transmisji
36 LIN typowe zastosowania
37 LIN koszty
38 LIN vs CAN
39 LIN vs CAN
40 LIN Bus configuration
41 LIN transmisja Master: posiada kontrolę nad całą szyną decyduje jaka wiadomość i kiedy może być transmitowana poprzez sieć obsługuje błędy służy jako zegar referencyjny Slave: nadaje odbiera dane TYLKO wtedy, gdy otrzyma ramkę z właściwym ID oczekuje na właściwe ID podczas transmisji slave nadaje: 1, 2, 4 lub 8 bajtów
42 LIN transmisja
43 LIN transmisja
44 LIN ramka Pole synchronizacyjne: specjalny wzór dla określenia częstotliwości transmisji pole synchronizacyjne poprzedza każdą ramkę Pole ID: zawiera informacje: o nadawcy o odbiorcy (odbiorcach) o celu ramki o długości pola danych długość 6 bitów chronione przez aż 2 bity parzystości
45 LIN ramka
46 LIN transmisja Slave->Master
47 LIN transmisja Master->Slave(s)
48 LIN transmisja Slave -> Slave(s)
49 LIN interfejs fizyczny
50 Interfejs USB
51 Interfejs USB
52 Interfejs USB
53 Interfejs USB
54 Interfejs USB
55 Interfejs USB
56 Interfejs USB
57 Interfejs USB
58 Interfejs USB
59 Interfejs USB
60 Interfejs USB
61 Interfejs USB
62 Interfejs USB
63 Interfejs USB
64 Interfejs USB
65 Interfejs USB

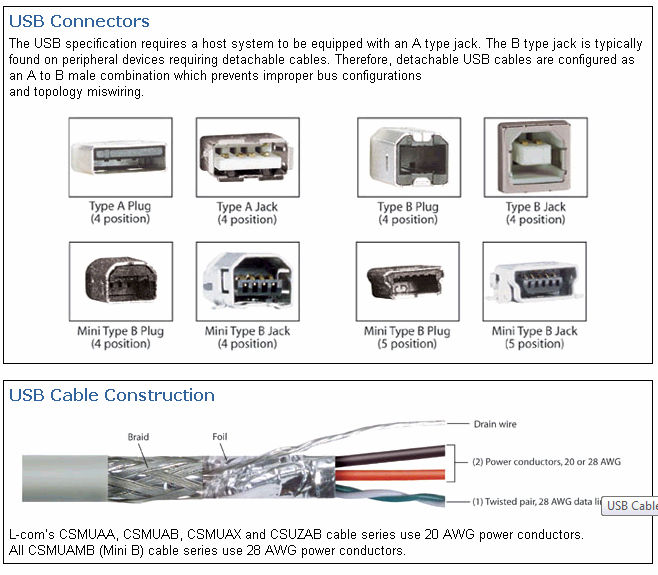

66 Interfejs USB
67 Interfejs USB
68 USB- standardy USB 1.1: Oryginalny standard Do 6 hostów (tier) i do 127 urządzeń Architektura Master/Slave Data rate: 1.5 Mb/s w trybie LowSpeed 12 Mb/s w trybie Full Speed Każde z urządzeń może czerpać do 500 ma
69 USB- standardy USB 2.0: Zastępuje standard w wersji 1.1 Główną różnicą jest dodanie nowego trybu: HighSpeed z prędkością 480MB/s USB 3.0: Główną różnicą jest dodanie nowego trybu: SuperSpeed z prędkością 4.8 GB/s
70 Dziękuję za uwagę
71 FT232R Główne cechy: Pojedynczy układ obsługujący zarówno warstwę sprzętową, jak i programową Dostępne i darmowe sterowniki na komputery PC Zintegrowany EEPROM 1024B do zapamiętywania ustawień Zintegrowany generator sygnału zegarowego Prędkości przesyłu od 300B/s do 3Mb/s (RS422, RS485, RS232) Kompatybilność z trybem USB2.0 FullSpeed Zasilanie V
72 FT232R Schemat blokowy Dziękuję za uwagę
73 FT232R Zasilanie z portu Dziękuję za uwagę
74 FT232R Zasilanie autonomiczne Dziękuję za uwagę
75 USB 3.0
76 USB On the Go Features: USB OTG is a supplement to USB 2.0 or USB 3.0 specification It auguments the capability of USB peripherals by adding host functionality The switch between host and peripheral functionality can be made dynamically OTG devices must have Host Negotiation Protocol (HNP) and Session Request Protocol (SRP) implemented
77 Requirements: USB On the Go A limited Host capability Full-speed operation as a peripheral (high-speed optional) Full-speed support as a host (low-speed and highspeed optional) Session Request Protocol Host Negotiation Protocol One, and only one connection: a Micro-AB receptacle Bus current of minimum 8mA
78 Host Negotiation Protocol
79 Host Negotiation Protocol Initial conditions are the A-Device operating as host (a_host state) and the B-Device operating as a peripheral (b_peripheral state) The A-Device has its pull-down resistors turned on The B-Device has its pull-up turned on The A-Device performs all the normal host duties
80 Host Negotiation Protocol The application running on the A-Device starts the HNP ball rolling by negating an internal signal called a_bus_req, indicating that it does not need to use the bus The A-Device suspends the bus (a_suspend state) stops all bus traffic for at least 3ms The A-Device is still operating as the host, so its pull-down resistors remain on
81 Host Negotiation Protocol Then the B-device transitions to the b_wait_acon state, meaning the B- Device waits for the ADevice to connect In this state the B-Device disconnects by turning its pullup resistor off and turning its pull-down resistors on
82 Host Negotiation Protocol After disconnecting, the B-Device waits in the b_wait_acon state for the A-Device to connect as a peripheral The ADevice, which is in the a_suspend state, detects the dual PD state, and transitions to the a_peripheral state
83 Host Negotiation Protocol The ADevice connects as a peripheral in the normal USB way, by powering its D+ pullup resistor This causes the B-Device to transition to the b_host state, and the role reversal is complete
84 OTG Device architecture
85 Dziękuję za uwagę
