2 Jak działa system centralnego odkurzania System centralnego odkurzania to instalacja ssąca wykonana z rur PCV, która ukryta jest pod wylewką posadzki, w ścianach, podwieszanych sufitach itp. Od instalacji ssącej co pewną ustaloną odległość wykonuje się odejścia na końcach, których umieszczone są gniazda ssące do których podłącza się elastyczny wąż ssący. Po jego podłączeniu do gniazda Odkurzacz Centralny, który podłączony jest do instalacji z drugiej strony (strefa niezamieszkała-garaż, piwnica, itp.), automatycznie się uruchamia, w wyniku przesłania niskonapięciowego sygnału poprzez instalację elektryczną układaną wzdłuż sieci rur PCV i powoduje zasysanie zanieczyszczeń poprzez wąż ssący -> sieć rur PCV -> do odkurzacza. Zassane i przefiltrowane powietrze usuwane jest na zewnątrz budynku poprzez specjalne gniazdo wyrzutowe. Schemat ideowy Gniazdo wyrzutowe Niskonapięciowa instalacja elektryczna Gniazda ssące Tłumik hałasu Sieć rurociągu ssącego PCV Odkurzacz Centralny 2

3 Rury i kształtki PCV umieszcza się je w budynku łącząc gniazda ssące z jednostką centralną. Instalację PCV montuje się w ścianach lub podłodze budowlanych obiektów. W budynkach już istniejących można wykorzystać do tego celu poddasze, przerwy między ścianami, kanały instalacyjne. Gniazda ssące rozmieszczone w budynku tak, aby można było bez trudu dotrzeć wężem ssącym do najdalszych zakamarków pomieszczeń. Optymalne warunki odkurzania zapewniają gniazda usytuowane w miejscach centralnych, np. na korytarzu Jednostka centralna odkurzacz zainstalowany na stałe w dowolnym pomieszczeniu gospodarczym, piwnicy, garażu, kotłowni. Zastosowany system filtracji cyklonicznej w połączeniu z samoczyszczącym się filtrem mechanicznym zatrzymuje wszystkie większe zanieczyszczenia oraz 99,97% cząstek dwumikronowych. W przeciwieństwie do odkurzaczy przenośnych, nie zmniejsza to siły ssącej odkurzacza, która jest stała bez względu na ilość kurzu w zbiorniku. Filtry samoczyszczące nie wymagają żadnej obsługi. 3

4 Szufelki automatyczne zainstalowane najczęściej pod szafką w kuchni, wiatrołapie czy przy kominku. Podmiatane do otworu wlotowego szufelki zanieczyszczenia są automatycznie zasysane do odkurzacza bez konieczności używania elastycznego węża ssącego. Gniazdo wyrzutowe odprowadza oczyszczone powietrze na zewnątrz budynku. Dzięki temu eliminujemy nieprzyjemny zapach powietrza z jednostki, który jest tak uciążliwy przy tradycyjnych odkurzaczach. Instalacja elektryczna aby można było zdalnie włączyć odkurzacz centralny, każde gniazdo ssawne lub automatyczna szufelka powinna być podłączona do jednostki centralnej specjalnym przewodem sterującym. Zwarcie obwodu sterującego załącza jednostkę centralną, dzięki czemu odkurzacz można załączać za pomocą włącznika w rączce elastycznego węża ssącego lub poprzez włożenie końcówki węża do gniazda ssącego. Do wykonywania instalacji elektrycznej wykorzystuje się przewód elektryczny min. 2x0, 5mm 2. Jednostka centralna wytwarza prąd sterujący o bezpiecznym niskim napięciu. 4

5 Zestaw sprzątający używany do sprzątania wąż elastyczny o dł. najczęściej 9m oraz zestaw szczotek, ssawek i innych elementów zapewniających komfortowe użytkowanie systemu centralnego odkurzania. Istotnie polepsza jakość powietrza w pomieszczeniach; Wysoka siła czyszczenia System jest cichy w użytkowaniu (odkurzacz umiejscowiony z dala od strefy zamieszkałej) System usuwa praktycznie 99% brudu, kurzu, roztoczy i innych alergenów z odkurzanych podłóg, mebli i innych powierzchni, a następnie odprowadza je z części mieszkalnej domu do odkurzacza centralnego. Przefiltrowane w 98% w odkurzaczu powietrze wydmuchiwane jest na zewnątrz. Zmniejsza to emisję alergenów do powietrza. Komfortowe użytkowanie nie dźwigasz odkurzacza po schodach. Używasz tylko lekkiego i elastycznego węża ssącego Duże możliwości stosowania akcesoriów sprzątających sprawiających że odkurzanie jest jeszcze bardziej komfortowe (Vroom, Wally Flex, szufelki, itp..) 5

6 Nosowe 47% Nienosowe 48% Oczne 61% Sen 44% 6

7 Znaczniki ułatwiające przekręcenie kształtki o odpowiedni kąt Najwyższej jakości PCV bez domieszek materiałów z odzysku Wyprodukowano w Kanadzie 7

8 Przydatne narzędzia Zasady wykonywania instalacji Dobrze Źle 8

9 Zasady wykonywania instalacji Dobrze Źle Dobrze Źle 9

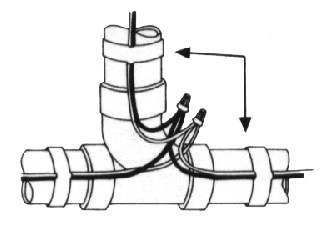

10 Zasady wykonywania instalacji Dobrze Źle Kolano 90º długie Kolano 90º krótkie * Kolan 90º krótkich używamy jedynie przy gniazdach ssących. Zasady wykonywania instalacji Dobrze Źle Quick Clips Wire Connections Strained 10

11 Zasady wykonywania instalacji Dobrze Źle złączki Naciągnięte przewody Zasady wykonywania instalacji Dobrze Źle Quick Clips Wire Connections Strained 11

12 3.5m Kolanko 45 Jednostka Centralna Kolanko 45 Kolanko 90 k/p Gniazdo 40cm rura 2 40cm rura 2 Kolanko 45 Kolanko 90 długie =11.1m Trójnik 45 Y 0.3m+ 2.4m + 0.4m + 1.2m + 0.4m + 1.2m + 1.0m +0.9mx m Umiejscowienie jednostki centralnej: W garażu, pomieszczeniu gospodarczym lub innym miejscu, które jest suche i dostatecznie oddalone od pomieszczeń mieszkalnych W odległości nie większej niż 1m od gniazda elektrycznego W miejscu umożliwiającym łatwe opróżnianie pojemnika na śmieci 12

13 Umiejscowienie jednostki centralnej: Montując w szafce należy zapewnić odpowiednią jej wentylację Zaleca się stosowanie osobnego obwodu elektrycznego z bezpiecznikiem 16A typu C Należy uwzględnić położenie przewodu wydechowego na zewnątrz budynku Rozmieszczenie gniazd ssawnych: Przy planowaniu rozmieszczenia należy uwzględnić długość węża elastycznego, tak aby można było dotrzeć do każdego zakamarka Należy uwzględnić położenie mebli i konieczność ich omijania Należy uwzględnić konieczność odkurzania zasłon, pomieszczeń sanitarnych i kątów sufitu. 13

14 Rozmieszczenie gniazd ssawnych: Idealne miejsca na umieszczenie gniazd to lokalizacje centralne takie jak korytarze i dolne części klatek schodowych Należy unikać miejsc za meblami lub drzwiami Sam wąż lub sznurek długości węża giętkiego może okazać się pomocny w planowaniu rozmieszczenia gniazd Rozmieszczenie gniazd ssawnych: Wąż giętki o dł. 9m jest najpopularniejszy, gdyż zapewnia najlepszy stosunek komfortu użytkowania do wymaganej liczby gniazd ssawnych. Należy pamiętać: Im dłuższy wąż tym większe opory przepływu powietrza oraz mniejsza wygoda użytkowania. Im krótszy wąż to koszty montażu instalacji wyższe i większa ilość gniazd ssawnych, ale mniejsze opory przepływu powietrza 14

15 Rozmieszczenie gniazd ssawnych: Na etapie wykonywania instalacji nie ma potrzeby montażu gniazd ssawnych. W ich miejsce należy zamontować tzw. przykrywki do tynkowania, które zabezpieczą instalację przed zapchaniem w czasie budowy. Gniazda ssawne montujemy przy okazji montażu jednostki centralnej po zakończeniu wszelkich prac budowlanych Rozmieszczenie szufelek automatycznych: Szufelki zaleca się montować w kuchni, przedsionku, jadalni. Szufelki automatyczne dostępne są w wersji do montażu w cokołach szafek meblowych lub ścianach przez specjalną puszkę. 15

16

17 Planowanie trasy przewodów instalacyjnych: Średnica rur instalacyjnych wynosi 2 czyli niewiele ponad 50mm Wszystkie elementy instalacji łączące gniazda ssawne, szufelki i inne elementy instalacji klei się specjalnym klejem do PCV. Jedynie końcowego podłączenie szufelki automatycznej oraz samego podłączenia odkurzacza do instalacji nie zaleca się kleić celem łatwego demontażu tych elementów. Klej zawsze nakładamy na powierzchnię rury lub końcówkę nyplową kształtki. Planowanie trasy przewodów instalacyjnych: Zaleca się układanie rur bezpośrednio na powierzchni wylewek podłóg pod warstwą ocieplenia, aby uniknąć kolizji z innymi instalacjami. Rury należy prowadzić wzdłuż linii prostych, zgodnie z zasadą im mniej oporów hydraulicznych tym lepiej. Opory powstają na skutek tarcia powietrza o ścianki rur oraz na skutek zmiany kierunku przepływu. 17

18 Planowanie trasy przewodów instalacyjnych: Podczas planowania położenia rur instalacyjnych należy unikać tzw. spadków grawitacyjnych które powodują, że pod wpływem siły grawitacji odgałęzienie znajdujące się bezpośrednio pod głównym przewodem będzie gromadziło cięższe zanieczyszczenia [przewód główny, inaczej magistralny to przewód łączący najdalsze gniazdo z jednostką centralną, a od niego odchodzą inne odgałęzienia]. Planowanie trasy przewodów instalacyjnych: Połączenia między kondygnacjami prowadzi się pionami ukrytymi w bruzdach. W zależności od architektury budynku może być jeden pion od którego będą rozchodziły się przewody na poziomy czy kilka pionów zbierających zanieczyszczenia bezpośrednio z gniazd ssawnych [dla instalacji nie ma to większego znaczenia] Rury instalacyjne należy przymocować do stropu za pomocą systemowych uchwytów. 18

19 Planowanie trasy przewodów instalacyjnych: W przypadku montażu jednostki centralnej w garażu wolnostojącym, dopuszcza się poprowadzenie pod ziemią przewodów łączących go z instalacją w domu. Rurę położoną w gruncie zaleca się zaizolować termicznie oraz dodatkowo zabezpieczyć rurą karbowaną. Izolacja termiczna Rura karbowana Planowanie trasy przewodów instalacyjnych: W bruzdach prowadzi się również podejścia do gniazd ssawnych 2-3mm Zagłębienie gniazda wraz ze specjalnym podejściem wynosi 7cm Płytki montażowe powinny być tak zainstalowane, aby po wykończeniu powierzchni ściany były zagłębione na ok. 2-3mm 19

20 Montaż gniazd ssawnych: Gniazda ssawne montuje się po zakończeniu prac budowlanych na wykończonych powierzchniach ścian. Gniazda ssawne przymocowuje się do płytek montażowych za pomocą dołączonych do gniazda wkrętów. Przed przykręceniem gniazda należy podłączyć do niego przewód niskonapięciowy instalacji sterującej. Montaż szufelek automatycznych: Szufelki automatyczne również montuje się po zakończeniu prac budowlanych. Szufelki łączy się z instalacją za pomocą specjalnych przyłączy elastycznych Przed przykręceniem szufelki również należy podłączyć do niej przewód niskonapięciowy instalacji sterującej. 20

21 Montaż szufelek automatycznych: Przyłącze elastyczne szufelki Puszka uniwersalna do montażu szufelki w ścianie Wąż elastyczny do nietypowych podłączeń [śr. 51mm] Pomiary podciśnienia: Po wykonaniu instalacji centralnego odkurzania, ale jeszcze przed wylaniem posadzek zaleca się wykonać pomiary podciśnienia oraz poprawności działania instalacji sterującej. Do pomiarów podciśnienia stosuje się wakuometry. Podczas pomiarów należy zwrócić uwagę czy instalacja jest szczelna i nic nie syczy 21

22 Pomocne przyrządy Wakuometr [kpa /cale H2O] Wakuometr [mbar /mm H2O] Trójnik testowy ułatwiający wykonanie pomiarów WALLY FLEX: Vroom: Hide-A-Hose: 22

23 Trwała polimerowa obudowa Duża funkcjonalność Rozciągliwy wąż o długości 3.5m Prostokątna płytka montażowa 23

24 Prostokątna płytka montażowa minimum 60cm Ergonomiczna rączka Możliwość dokupienia akcesoriów Nowoczesny design Aż do 7,3 mb węża schowanego w obudowie 24

25 25

26 26

27 Trwała i estetyczna obudowa z PCV Blokowanie węża Aż do 15m węża schowanego w ścianie! 27

28 Wąż ssący jest przechowywany w rurociągu SmartTube, znajdującym się wewnątrz ściany lub pod posadzką. Instalację taką oczywiście wykonuje się wcześniej na etapie budowy budynku lub podczas jego remontu. 28

29 Przed przystąpieniem do odkurzania należy wyciągnąć z gniazda wymagana długość węża. Następnie przy użyciu specjalnej dźwigni znajdującej się w gnieździe ssącym zablokować jego położenie. Po dołączeniu rękojeści wraz z rurą ssącą i szczotką możemy rozpoczynać sprzątanie. Jedno gniazdo ssące Retraflex z wężem 15-metrowym pozwala na posprzątanie co najmniej 200m2 powierzchni. Sam wąż ssący jest bardzo lekki i elastyczny, a specjalny pokrowiec którym jest pokryty chroni przed uszkodzeniem samego węża, a także uszkodzeniem i porysowaniem nim mebli, schodów, podłóg itp. Po zakończonym sprzątaniu wystarczy odczepić rękojeść, zwolnić obrotową dźwignię i zassać wąż z powrotem do instalacji po czym możemy przejść do następnego gniazda i powtórzyć całą operację. Wąż sam chowa się do instalacji dzięki sile ssącej wytwarzanej przez odkurzacz centralny. Podciśnienie wytwarzane przez jednostkę centralną w trakcie zasysania węża do instalacji czyści także pokrowiec węża, dzięki czemu unika się jego zabrudzenia. Pokrowiec ten można również w łatwy sposób ściągnąć i wyprać w pralce. Zestaw umożliwia włączanie/wyłączanie odkurzacza za pomocą włącznika znajdującego się w rękojeści. Sterowanie odbywa się za pomocą fal radiowych. 29

30 Zestaw montażowy gniazda ssącego Retraflex Przyłącze instalacji do gniazda ssącego Retraflex Łuk Retraflex 90 o Łuk Retraflex 45 o Łuk Retraflex 22,5 o Wąż ssący Retraflex pokrowcem 9, 12, 15, 18m 30

31

32 Wymiary otworu do wykucia w ścianie pod gniazdo Retraflex 12cm 11,5cm Tynk 19cm 10cm Ściana 4cm 70cm od rzeczywistej podłogi 8cm Przód 8cm Wysokośc wylewki i styropianu min. 13cm Grubośc z ściany minimum 10cm +tynki. Bok 32

33 RETRAFLEX Montaż RETRAFLEX Montaż 33

34 RETRAFLEX Montaż 34

35 Na początku lat 70-tych założyciel i właściciel firmy Pan Hans Östberg był jednym z wynalazców pierwszego w historii odśrodkowego wentylatora kanałowego z zewnętrznym wirnikiem silnika. Był to genialny wynalazek w jego prostocie. Dzisiaj okrągły wentylator kanałowy jest ogólnoświatowym konceptem. NAJDOSKONALSZY WYNALAZEK OD CZASÓW WYNALEZIENIA ŻARÓWKI W 2007 roku Hans Östberg otrzymał złoty medal przyznany przez Królewską Wspólnotę Patriotyczną w Sztokholmie. Stowarzyszenie to wspiera od XVIII wieku rozwój Szwedzkiego handlu i przemysłu. Nagroda ta została wręczona na ceremonii w której uczestniczył Król Szwecji. 35

36 AB C.A Östberg zawsze oferuje produkty, które są niezawodne i mają najwyższą jakość. Dzięki naszym długim seriom i racjonalnej produkcji możemy oferować konkurencyjne ceny. Östberg ciągle się rozwija. 85% swojej produkcji eksportuje na rynki całego świata. Firma AB C.A.Östberg rozpoczęła produkcję wentylatorów w 1981 roku, do dzisiaj stała się ogromną firmą z w pełni zautomatyzowaną produkcją, zaczynając od małego warsztatu. Hans Östberg kontynuuje pracę w firmie wprowadzając nowe pomysły i projekty. 36

37 AB C.A Östberg posiada certyfikat ISO 9001, co oznacza, że firma spełnia standardy jakościowe. Nasze produkty są produkowane w zgodzie z regułą zero error principle, są także ciągle udoskonalane w celu uniknięcia defektów jakościowych. Z myślą o zdrowym klimacie w domu Ostberg poszerza swoją ofertę produktów o Odkurzacze Centralne 37

38 Östberg Norway AS jest wiodącym dostawcą odkurzaczy centralnych komercyjnych i mieszkaniowych już od 1983r. Östberg CVS 100 Östberg CVS 400 Östberg CVS 800 Östberg CVS 1200 Skuteczność 98% (cząstki>0,3mikrona) Cyklon Samoczyszczący filtr materiałowy GORE-Tex zapewnia stałą wydajność jednostki przez cały czas użytkowania. 38

39 Skuteczność 98% (cząstki>0,3mikrona) Filtr czyści się każdorazowo kiedy jednostka wyłącza się Zapewnia dłuższą żywotność silnika Wyrzut powietrza z jednostki może być wykonany do pomieszczenia gdzie zamontowany jest odkurzacz Zbiornik pokryty substancją AlphaSan - zapobiega rozwojowi pleśni, mikroorganizmów i powstawaniu przykrych zapachów Dane techniczne CVS 100 Moc ssąca [AirWatt] 590 Przepływ powietrza [l/s] 55 Poziom hałasu [db(a)] 63 Wysokość [cm] 55 Średnica [cm] 28 Filtracja Papierowy worek Max. dł. rurociągu [m] 20 Rodzaj silnik 5,7 Thru-Flow 39

40 Dane techniczne CVS 400 Moc ssąca [AirWatt] 605 Przepływ powietrza [l/s] 56 Poziom hałasu [db(a)] 63 Wysokość [cm] 92 Średnica [cm] 28 Filtracja Samoczyszczący Zbiornik TAK 15L Max. dł. rurociągu [m] 25 Rodzaj silnik 5,7 Thru-Flow Dane techniczne CVS 800 Moc ssąca [AirWatt] 630 Przepływ powietrza [l/s] 61,7 Poziom hałasu [db(a)] 62 Wysokość [cm] 106,5 Średnica [cm] 28 Filtracja Samoczyszczący Zbiornik 15L Gniazdo w obudowie TAK Rodzaj silnik By-pass 40
