1 POLITECHNIKA ŚLĄSKA KATEDRA INŻYNIERII MATERIAŁÓW I PROCESÓW BUDOWLANYCH GLIWICE, UL. AKADEMICKA 5 Dobór Żurawia v.1.0 Dobór żurawia zasady doboru żurawia wg parametrów technicznych, wybór żurawia wg kryteriów poza technicznych (analiza wieloktryterialna). mgr inż. Jan Madey

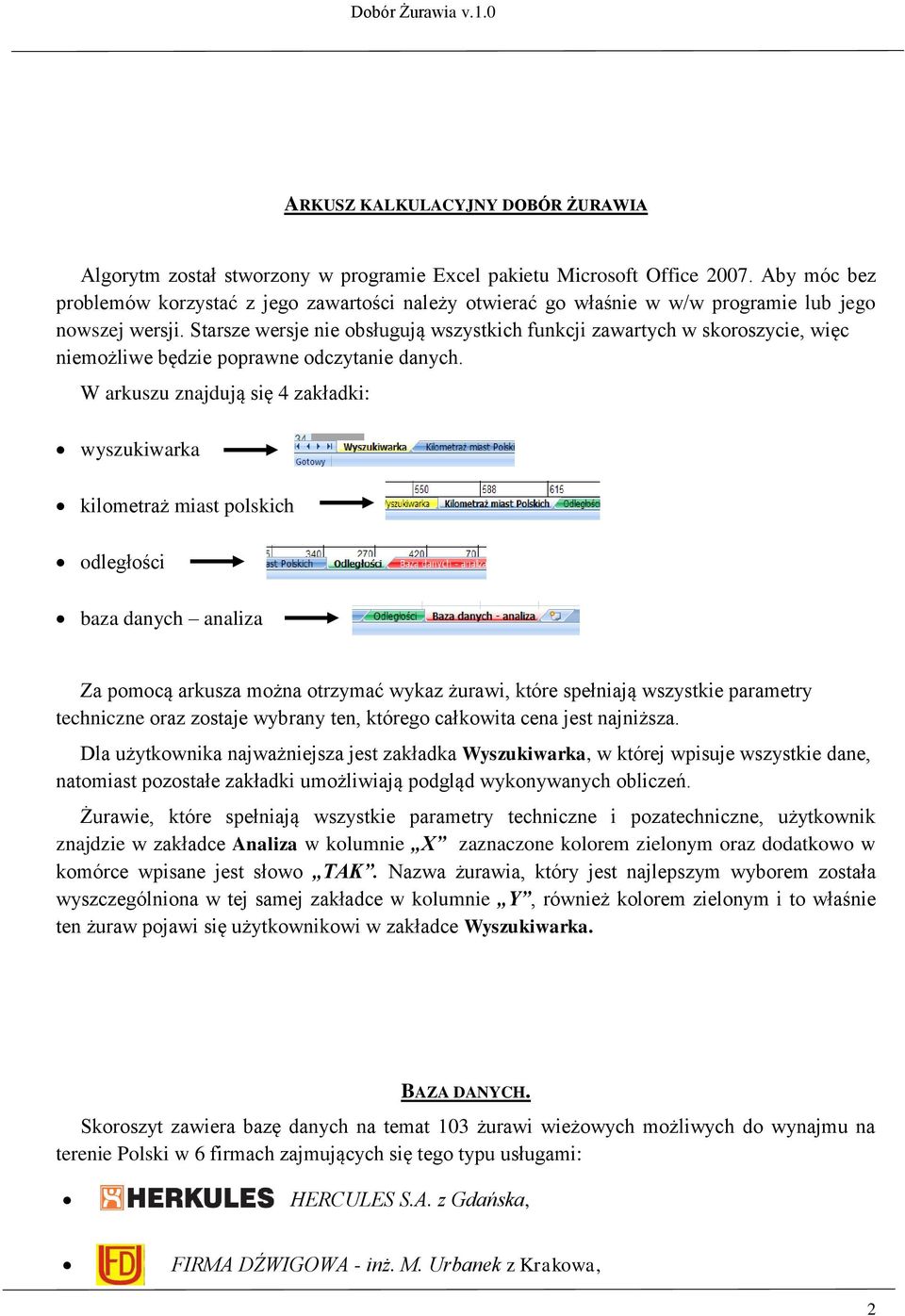

2 ARKUSZ KALKULACYJNY DOBÓR ŻURAWIA Algorytm został stworzony w programie Excel pakietu Microsoft Office Aby móc bez problemów korzystać z jego zawartości należy otwierać go właśnie w w/w programie lub jego nowszej wersji. Starsze wersje nie obsługują wszystkich funkcji zawartych w skoroszycie, więc niemożliwe będzie poprawne odczytanie danych. W arkuszu znajdują się 4 zakładki: wyszukiwarka kilometraż miast polskich odległości baza danych analiza Za pomocą arkusza można otrzymać wykaz żurawi, które spełniają wszystkie parametry techniczne oraz zostaje wybrany ten, którego całkowita cena jest najniższa. Dla użytkownika najważniejsza jest zakładka Wyszukiwarka, w której wpisuje wszystkie dane, natomiast pozostałe zakładki umożliwiają podgląd wykonywanych obliczeń. Żurawie, które spełniają wszystkie parametry techniczne i pozatechniczne, użytkownik znajdzie w zakładce Analiza w kolumnie X zaznaczone kolorem zielonym oraz dodatkowo w komórce wpisane jest słowo TAK. Nazwa żurawia, który jest najlepszym wyborem została wyszczególniona w tej samej zakładce w kolumnie Y, również kolorem zielonym i to właśnie ten żuraw pojawi się użytkownikowi w zakładce Wyszukiwarka. BAZA DANYCH. Skoroszyt zawiera bazę danych na temat 103 żurawi wieżowych możliwych do wynajmu na terenie Polski w 6 firmach zajmujących się tego typu usługami: HERCULES S.A. z Gdańska, FIRMA DŹWIGOWA - inż. M. Urbanek z Krakowa, 2

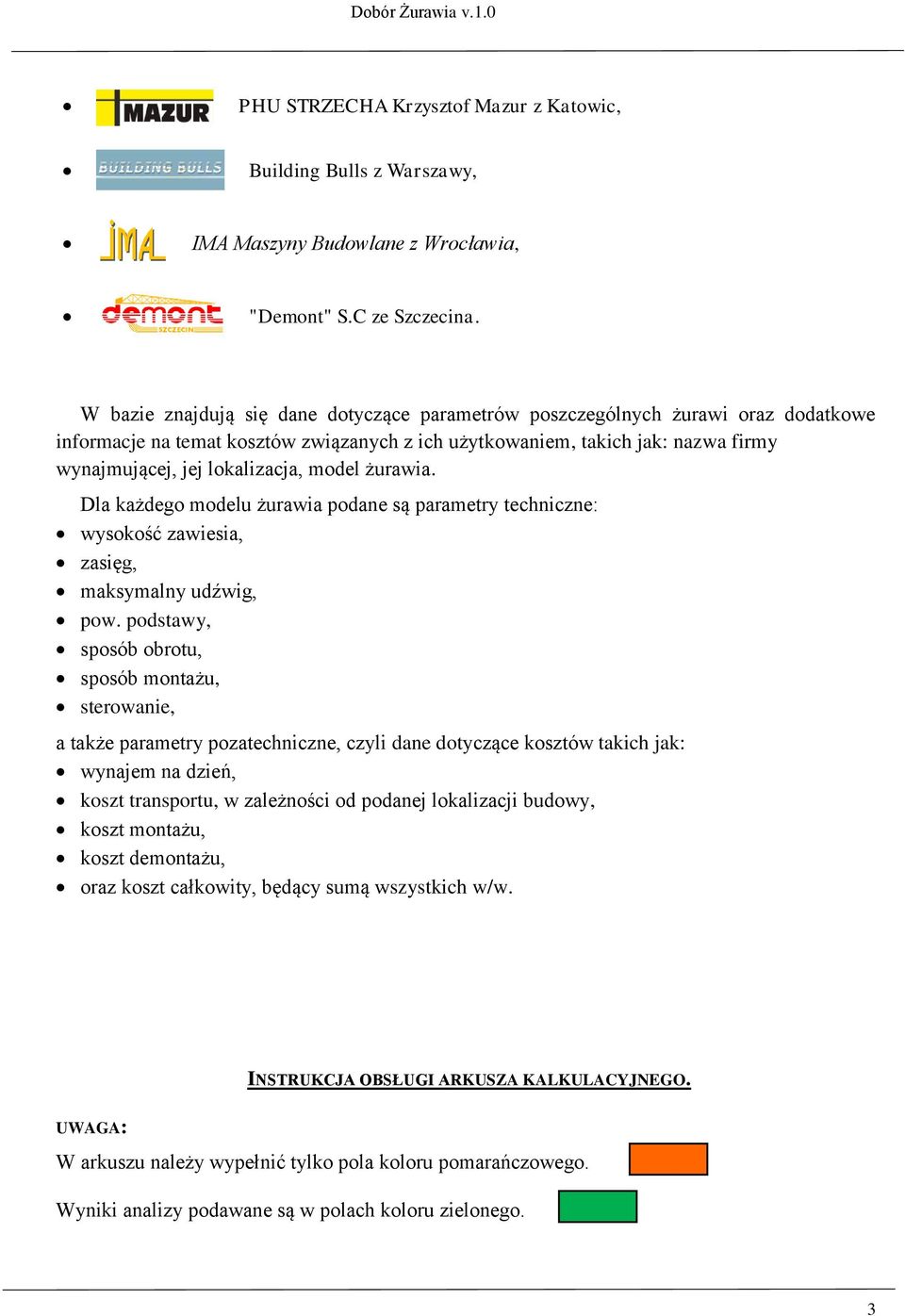

3 PHU STRZECHA Krzysztof Mazur z Katowic, Building Bulls z Warszawy, IMA Maszyny Budowlane z Wrocławia, "Demont" S.C ze Szczecina. W bazie znajdują się dane dotyczące parametrów poszczególnych żurawi oraz dodatkowe informacje na temat kosztów związanych z ich użytkowaniem, takich jak: nazwa firmy wynajmującej, jej lokalizacja, model żurawia. Dla każdego modelu żurawia podane są parametry techniczne: wysokość zawiesia, zasięg, maksymalny udźwig, pow. podstawy, sposób obrotu, sposób montażu, sterowanie, a także parametry pozatechniczne, czyli dane dotyczące kosztów takich jak: wynajem na dzień, koszt transportu, w zależności od podanej lokalizacji budowy, koszt montażu, koszt demontażu, oraz koszt całkowity, będący sumą wszystkich w/w. INSTRUKCJA OBSŁUGI ARKUSZA KALKULACYJNEGO. UWAGA: W arkuszu należy wypełnić tylko pola koloru pomarańczowego. Wyniki analizy podawane są w polach koloru zielonego. 3

4 Wypełnij zakładkę Wyszukiwarka uzupełniając pola koloru pomarańczowego lub wybrać za pomocą suwaków. Wprowadzając dane należy zwrócić uwagę na zachowanie odpowiednich jednostek. Ilustracja 1. Wygląd tabeli, którą uzupełnia Użytkownik. Tabela znajduje się w zakładce Wyszukiwarka. Krok 1 należy wpisać parametry techniczne żurawia: maksymalny udźwig [kg], udźwig na maksymalnym wysięgu [kg], długość wysięgnika [m], wysokość zawiesia [m]. Krok 2 za pomocą suwaków należy wybrać pozostałe parametry techniczne żurawia: sposób obrotu (górno obrotowy, dolno obrotowy lub obojętnie), sposób montażu (przy pomocy innych żurawi, samomontujący, obojętnie) sterowanie czyli gdzie znajduje się kabina operatora (górne, dolne, obojętnie). Krok 3 następnie należy wybrać jedną z 69 lokalizacji jeżeli lokalizacja placu budowy nie jest podana w wykazie to należy wybrać najbliższą z możliwych. Krok 4 na końcu należy wprowadzić czas eksploatacji żurawia w miesiącach. ODCZYTYWANIE WYNIKÓW. Nazwa najkorzystniejszego modelu żurawia oraz jego cena wyświetlą się w zakładce Wyszukiwarka (w zielonym polu). W celu ułatwienia korzystania z wyszukiwarki w tabeli zostaną podane nazwa oraz lokalizacja firmy, w której znajduje się najkorzystniejszy żuraw. Jeżeli, żaden żuraw nie spełni zadanych przez użytkownika parametrów, w polu ceny pojawi się 0, a nazwa żurawia nie zostanie wyświetlona. 4

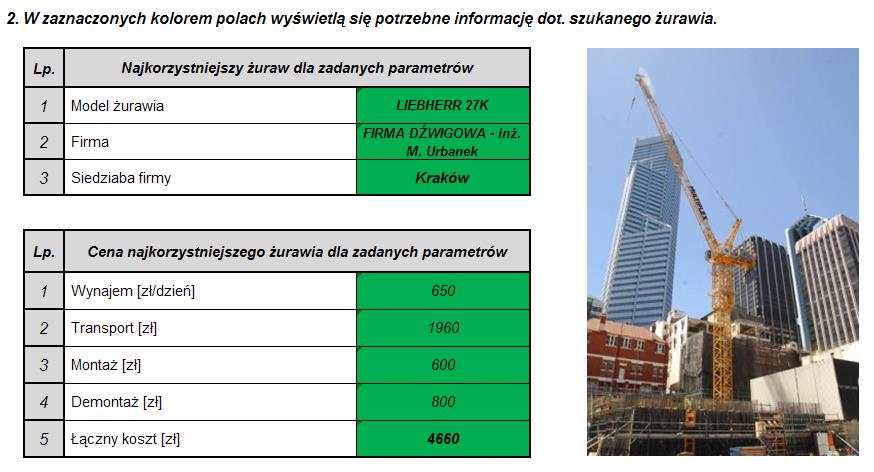

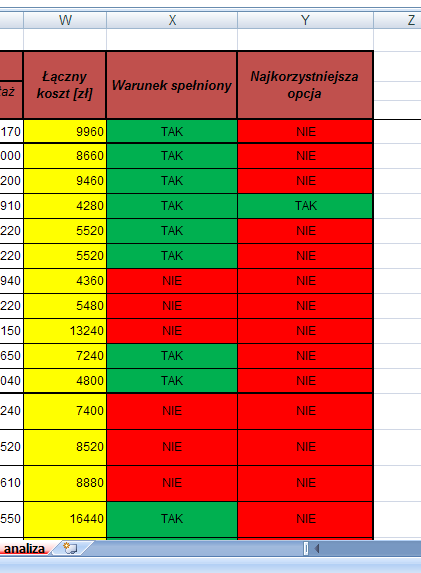

5 Ilustracja 2. Wygląd tabeli, w której Użytkownik odczytuje wyniki. Tabela znajduje się w zakładce Wyszukiwarka. Dodatkowo wszystkie żurawie, które spełniają parametry techniczne zostały zaznaczane w zakładce Analiza (również kolorem zielonym) w kolumnie X oraz dodatkowo w komórce wpisane jest TAK. Najtańszy żuraw spełniający parametry techniczne został zaznaczony na zielono w kolumnie Y oraz dodatkowo w komórce wpisane jest TAK. Ilustracja 3. Wygląd tabeli, w której Użytkownik może sprawdzić, które żurawie spełniają zadane parametry. Tabela znajduje się w zakładce Baza danych analiza. 5
