PRACOWNIA PROJEKTOWA BIELSKO-BIAŁA UL. DOLINY MIĘTUSIEJ 11/71 REMONT MURU OPOROWEGO /OBLICZENIA STATYCZNE I RYSUNKI WYKONAWCZE/

Wielkość: px
Rozpocząć pokaz od strony:

Download "PRACOWNIA PROJEKTOWA BIELSKO-BIAŁA UL. DOLINY MIĘTUSIEJ 11/71 REMONT MURU OPOROWEGO /OBLICZENIA STATYCZNE I RYSUNKI WYKONAWCZE/"

Transkrypt

1 1 PRACOWNIA PROJEKTOWA BIELSKO-BIAŁA UL. DOLINY MIĘTUSIEJ 11/71 temat: kwiecień 010rok BIELSKO BIAŁA UL. SIKORSKIEGO 10 część: egzemplarz: 1 REMONT MURU OPOROWEGO /OBLICZENIA STATYCZNE I RYSUNKI WYKONAWCZE/ zleceniodawca: Nr. umowy ZAKŁAD GOSPODARKI MIESZKANIOWEJ W BIELSKU-BIAŁEJ UL. LIPNICKA 6 ( ADM /6 ) autor opracowania: inż. CZESŁAW SZYMANEK ; upr. 91/76 ; 10/8 B-B

2 S P I S T R E Ś C I : 1. przedmiot opracowania. podstawa do sporządzenia projektu 3. opis stanu istniejącego konstrukcji 4. obliczenia statyczne 5. wytyczne BIOZ 6. oświadczenie projektanta 7. część graficzna rys. 1 PLAN SYTUACYJNY W SKALI 1:500 rys. WYRYS Z MAPY EWIDENCYJNEJ W SKALI 1:1000 rys. 3 rys. 4 rys. 5 PLAN SYTUACYJNY dokument oryginalny WYKAZ WŁAŚCICIELI I WŁADAJĄCYCH WYKAZ WŁAŚCICIELI I WŁADAJĄCYCH 8. RYSUNKI KONSTRUKCYJNE : Rys. 1 konstrukcja muru oporowego MUR-1 ( h =,0m do 1,0 m) dł 7,0m Rys. konstrukcja muru oporowego MUR- ( h = 1,80m. ) dł 7,0m Rys. 3 konstrukcja muru oporowego MUR- 3 ( h = 1,60m do 1,8 m) dł 7,0m Rys. 4 i 5 rozwinięcie muru oporowego. Rys. 6 przekrój pionowy muru oporowego 9. ZESTAWIENIE STALI ZBROJENIOWEJ 10. kosztorys inwestorski 11. materiał zdjęciowy załączono 16 zdjęć przedstawiających stan techniczny istniejącej konstrukcji muru wykonanego z kamienia.

3 3 1. p r z e d m i o t o p r a c o w a n i a przedmiotem projektu technicznego jest remont istniejącego muru oporowego zlokalizowanego jest w Bielsku-Białej przy ul. Sikorskiego 10, z uwagi na częściowe uszkodzenie muru. 1. celem niniejszego opracowania jest : wykonanie konstrukcji muru oporowego, z uwagi na zły stan techniczny istniejącej konstrukcji muru kamiennego. Istniejąca konstrukcja jest zabezpieczona przed osunięciem się.. podstawa opracowania :.1 zlecenie Inwestora. pomiary oraz szkice inwentaryzacyjne oraz zdjęcia badanych elementów..4 badanie elementów konstrukcyjnych obiektu - odkrywki, oględziny dla potrzeb projektu..5 zestaw norm obowiązujących na rok 010: PN-8/B-0001 obciążenia stałe PN-8/B-0003 podstawowe obciążenia technologiczne i montażowe PN-87/B-0300 konstrukcje murowe. PN-B-364 obliczenia statyczne i projektowanie konstrukcje żelbetowe Obliczenia statyczne i projektowanie. Konstrukcje..6 Literatura : - Konstrukcje z drewna i materiałów drewnopochodnych materiały szkoleniowe wyd. ZG PZITB Warszawa 1983 r - programy licencjonowane wykonywany na komputerze PC 3. opis stanu istniejącego konstrukcji muru: Istniejąca konstrukcja muru oporowego jest w części niestabilna. Ściana oporowa wykonana jest z płyt kamiennych ułożonych na zaprawie cementowej. Ściana w czasie kilku oględzin jest zabezpieczona przed osunięciem się. Grubość ściany szacuję na 30-50cm. Należy zwrócić uwagę na istniejąca komorę betonową, którą należy zachować podczas Przeprowadzania prac naprawczych Projektowany remont muru oporowy jest zabezpieczeniem istniejącego muru przed zniszczeniem. - nie narusza istniejącej komory - zachowuje istniejące warunki wodno kanalizacyjne.

4 4 4. OBLICZENIA STATYCZNE Mur oporowy 1 (h=,0 do 1,8m) dł. 7,0mb: 1. Parametry obliczeniowe: MATERIAŁ: BETON: klasa B 0, fck = 16,00 (MN/m), ciężar objętościowy = 4,00 (kn/m3) STAL: klasa A - III, fyk = 410,00 (MN/m) OPCJE: Obliczenia wg normy: betonowej: PN-B-0364(00) gruntowej: PN-83/B Otulina: c1 = 30,0 (mm), c = 50,0 (mm) Agresywność środowiska: X0 Wymiarowanie muru ze względu na: - Nośność m = 0,810 - Poślizg m = 0,70 - Obrót m = 0,70 Weryfikacja muru ze względu na: - Osiadanie średnie: S dop =,00 (cm) - Różnicę osiadań: DS dop = 1,00 (cm) Współczynniki redukcyjne dla: - Spójności gruntu 100,000 % - Tarcia gruntu 0,000 % - Odporu ściany 50,000 % - Odporu ostrogi 100,000 % Kąt tarcia grunt - ściana: - Odpór dla gruntów spoistych -1/3 - Parcie dla gruntów spoistych 1/ - Odpór dla gruntów niespoistych -1/3 - Parcie dla gruntów niespoistych 1/. Geometria:

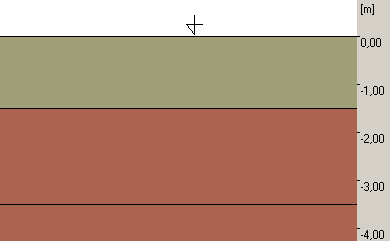

5 5 3. Grunt: Oznaczenie parametrów geotechnicznych metodą: B Naziom Głębokość gruntu za ścianą Ho = 300,00 (cm) Uwarstwienie pierwotne: Opis: Lp. Nazwa gruntu Poziom Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1. Glina pyl. zw. 0,00 150,00 A - 0,61. Glina zwięzła -150,00 00,00 A - 0, Glina zwięzła -350,00 - A - 0,100 Parametry: Lp. Spójność Kąt tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1. 36,67 0,47 19,00 44,45 40,00. 44,18 3,7 1,00 66,68 60, ,18 3,7 1,00 66,68 60,01 Grunty za ścianą: Opis: Lp. Nazwa gruntu Poziom* Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1 Glina pyl. zw. 0,00 0,00 A - 0,61 Glina zwięzła 150,00 150,00 B - 0,100 3 Glina zwięzła 350,00 150,00 A - 0,100 * Względem prawego dolnego punktu stopy Parametry: Lp. Spójność Kąt tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 36,67 0,47 19,00 44,45 40,00 35,48 0,14 1,00 63,88 47, ,18 3,7 1,00 66,68 60,01 Lp. Grunty przed ścianą: Opis: Poziom* Nazwa gruntu [cm] Miąższość [cm] Typ konsolidacji Typ wilgotności I D /I L

6 6 1 Glina zwięzła 0,00 0,00 A - 0,100 Glina zwięzła 110,00 110,00 B - 0,100 * Względem lewego dolnego punktu stopy Parametry: Lp. Spójność Kąt tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 44,18 3,7 1,00 66,68 60,01 35,48 0,14 1,00 63,88 47,91 4. Obciążenia Zestawienie obciążeń 1 równomiernie rozłożone a1 stała x1 = 0,00 (m) x = 5,00 (m) P = 5,00 (kn/m) 5. Wyniki obliczeń geotechnicznych PARCIA Parcie i odpór gruntu : zgodnie z przemieszczeniami muru Współczynniki parć i odporów granicznych i spoczynkowych dla gruntów: Średni kat nachylenia naziomu = 0,00 (Deg) Kat nachylenia ściany = 0,00 (Deg)

7 7 K a K p cos ( ) sin( ) sin( ) cos cos( ) 1 cos( ) cos( ) cos ( ) sin( ) sin( ) cos cos( ) 1 cos( ) cos( ) x K o 1 K K K Grunty za ścianą: Lp. Nazwa gruntu Poziom Kąt tarcia [cm] [Deg] Ka Ko Kp 1. Glina zwięzła 150,00 0,14 0,444 0,656,430. Glina zwięzła 300,00 3,7 0,393 0,605,850 Uogólnione przemieszczenia graniczne odpór 0,16 parcie 0,013 Grunty przed ścianą: Poziom Kąt tarcia Nazwa gruntu [cm] [Deg] Lp. Ka Ko Kp 1. Glina zwięzła 0,00 0,14 0,439 0,650, ,00 0,444 0,656,430 Uogólnione przemieszczenia graniczne odpór 0,131 parcie 0,013 NOŚNOŚĆ Współczynnik nośności oraz wpływu nachylenia obciążenia: a z o p N B = 1,731 i B = 0,087 N C = 15,755 i C = 0,83 N D = 7,09 i D = 0,397 Graniczny opór podłoża gruntowego: Qf = 9,01 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 1,543 > 1,000 OSIADANIE Osiadanie: S = 0,07 (cm) < Sdop =,00 (cm) OBRÓT Moment zapobiegający obrotowi fundamentu: M uf = 86,14 (kn*m) Współczynnik bezpieczeństwa: M uf * m / M 0 = 1,096 > 1,000 Rodzaj podłoża pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ + 1,000*a1 Zredukowane obciążenie wymiarujące: N=-67,80 (kn/m) My=64,56 (kn*m) Fx=-38,1 (kn/m) Maksymalne jednostkowe naprężenia charakterystyczne od obciążeń całkowitych: qmax = 0,09 (MN/m) Minimalne jednostkowe naprężenia charakterystyczne od obciążeń całkowitych: qmin = 0,00 (MN/m) Kąt obrotu: ro = 0,06 (Deg) Współrzędne punktu obrotu ściany: X = 158,75 (cm) Z = 0,00 (cm) Współczynnik bezpieczeństwa: 5,884 > 1, Wyniki obliczeń żelbetowych

8 8 Momenty Ele ment Momenty Wartość [kn*m] Położenie [cm] Ściana maksymalny 43,6 30,00 Ściana minimalny -0,00 300,00 Stopa maksymalny 49,7 150,00 Stopa minimalny 0,00 0,00 Kombinacja 0,900*CM + 0,765*GP + 1,30*GZ + 1,100*a1 1,100*CM + 1,100*GP + 0,900*GZ + 1,100*a1 0,900*CM + 0,765*GP + 1,30*GZ + 1,100*a1 Zbrojenie Położenie ściana z prawej ściana z prawej (h/3) ściana z prawej (h/) stopa lewa (-) stopa lewa (+) stopa prawa (+) Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] 7,08 14,0 co 0,00 7,70 3,81 1,0 co 0,00 5,65 3,81 1,0 co 0,00 5,65 8,4 14,0 co 4,00 6,41 0,00 14,0 co 4,00 6,41 0,00 14,0 co 4,00 6,41

9 9 Mur oporowy (h= 1,8m) dł. 7,0mb: 1. Parametry obliczeniowe: MATERIAŁ: BETON: klasa B 0, fck = 16,00 (MN/m), ciężar objętościowy = 4,00 (kn/m3) STAL: klasa A - III, fyk = 410,00 (MN/m). Geometria: 4. Obciążenia Zestawienie obciążeń 1 równomiernie rozłożone a1 stała x1 = 0,00 (m) x = 5,00 (m) P = 5,00 (kn/m) NOŚNOŚĆ Graniczny opór podłoża gruntowego: Qf = 37,9 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 1,61 > 1,000 OSIADANIE Osiadanie: S = 0,07 (cm) < Sdop =,00 (cm)

10 10 OBRÓT Współczynnik bezpieczeństwa: M uf * m / M 0 = 1,080 > 1,000 Współczynnik bezpieczeństwa: 5,94 > 1, Wyniki obliczeń żelbetowych Momenty Zbrojenie Położenie ściana z prawej ściana z prawej (h/3) ściana z prawej (h/) stopa lewa (-) stopa lewa (+) stopa prawa (+) Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] 7,19 14,0 co,00 7,00 3,81 1,0 co 5,00 4,5 3,81 1,0 co 5,00 4,5 8,03 14,0 co,00 7,00 0,00 14,0 co 5,00 6,16 0,00 14,0 co 5,00 6,16 Mur oporowy 3 (h= 1,6m do 1,80m) dł. 7,0mb: 1. Parametry obliczeniowe:

11 11 MATERIAŁ: BETON: klasa B 0, fck = 16,00 (MN/m), ciężar objętościowy = 4,00 (kn/m3) STAL: klasa A - III, fyk = 410,00 (MN/m) OPCJE: Obliczenia wg normy: betonowej: PN-B-0364(00) gruntowej: PN-83/B Geometria: 5. Wyniki obliczeń geotechnicznych Grunty za ścianą: Lp. Nazwa gruntu Poziom Kąt tarcia [cm] [Deg] Ka Ko Kp 1. Glina zwięzła 150,00 0,14 0,444 0,656,430. Glina zwięzła 70,00 3,7 0,393 0,605,850 Uogólnione przemieszczenia graniczne odpór 0,17 parcie 0,013 Grunty przed ścianą: Poziom Kąt tarcia Nazwa gruntu [cm] [Deg] Lp. Ka Ko Kp 1. Glina zwięzła 0,00 0,14 0,439 0,650, ,00 0,444 0,656,430 NOŚNOŚĆ Graniczny opór podłoża gruntowego: Qf = 91,40 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 1,999 > 1,000 OSIADANIE Osiadanie: S = 0,06 (cm) < Sdop =,00 (cm) OBRÓT Współczynnik bezpieczeństwa: M uf * m / M 0 = 1,63 > 1,000 KĄTY OBROTU Współczynnik bezpieczeństwa: 7,334 > 1,000

12 1 6. Wyniki obliczeń żelbetowych Momenty Ele ment Momenty Wartość [kn*m] Położenie [cm] Ściana maksymalny 33,70 30,00 Ściana minimalny -0,00 70,00 Stopa maksymalny 38,6 150,00 Stopa minimalny 0,00 0,00 Zbrojenie Kombinacja 1,100*CM + 1,100*GP + 1,30*GZ + 1,100*a1 0,900*CM + 1,100*GP + 1,30*GZ + 0,900*a1 1,100*CM + 0,765*GP + 1,30*GZ + 1,100*a1 Położenie ściana z prawej ściana z prawej (h/3) ściana z prawej (h/) stopa lewa (-) stopa lewa (+) stopa prawa (+) Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] 3,95 14,0 co 8,00 5,50 3,7 1,0 co 30,00 3,77 3,7 1,0 co 30,00 3,77 5,73 14,0 co 8,00 5,50 0,00 14,0 co 5,00 6,16 0,00 14,0 co 5,00 6,16

13 13 Dyspozycje wykonawcze: 1. mury oporowe wykonać ręcznie odcinkami nie przekraczającymi dł. 1,40m, Odcinkami nie sąsiadującymi z sobą, (np. odc. 1 następnie 3, odc. oraz 4, Odcinek 6, następnie 8, odcinek 5, następny 7 itd. Z uwagi na zachowanie istniejącego muru wykonanego z kamienia.. zachować należy istniejące odprowadzenie wody gruntowej przez wykształcenie w nowym murze otworów z rurkami drenarskimi. 3. część gruntu nad podstawą muru wykonać jako warstwę filtracyjną, stosując mieszankę żwirową o średniej granulacji. 4. mur oporowy wykonać nie naruszając istniejącą komorę. Bielsko-Biała kwiecień 010r autor:

14 14 INFORMACJA BIOZ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT : REMONT MURU OPOROWEGO W BIELSKU BIAŁEJ UL. SIKORSKIEGO 10 INWESTOR: ZAKŁD GOSPODARKI MIESZKANIOWEJ BIELSKO-BIAŁA LIPNICKA 6 PROJEKTANT : CZESŁAW SZYMANEK BELSKO BIAŁA DOLINY MIĘTUSIEJ 11/71

15 15 1. ZAKRES ROBÓT : Ogrodzenie placu budowy, należy skutecznie zabezpieczyć plac budowy Przed ewentualnym wejściem młodzieży szkolnej z pobliskiej szkoły. Dokonać usunięcia zabezpieczeń przed osunięciem się muru etapami w sposób opisany w projekcie konstrukcyjnym (odcinkami 1,40m nie Sąsiadującymi z sobą), aby nie doszło do zawalenia się muru. Ręcznie Wykonanie wykopów pod mur oporowy. Ułożenie zbrojenia oraz zalanie zbrojenia betonem B-0, wibrując go. Zwrócić uwagę na wykonanie odprowadzenia istniejącego drenażu terenu od strony szkoły. Wykonaną konstrukcję należy zabezpieczyć dwukrotnie abizolem lub Podobnym środkiem. Od strony niższej części wykonać warstwę filtracyjną z mieszanki żwirowej w celu odprowadzenia wód opadowych. Wzdłuż nowego muru w miejscu zaznaczonym na rysunku ułożyć rurę Perforowaną peschla średnicy 10cm. Wykonać obróbkę blacharską w najwyższym miejscu muru oporowego. Wykonać nowe ogrodzenie stanowiące odrębne posesje.. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Budynek Bielskiej Liceum Plastycznego 4 kondygnacyjny, wolnostojący Budynek sąsiedni mieszkalny 3 kondygnacyjny wolnostojący 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Na przedmiotowym terenie brak elementów zagospodarowania działki mogących stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi.

16 16 4. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT PRZEWIDYWANE ZAGROŻENIE SKALA ZAGROŻENIA MIEJSCE upadek z wysokości duża Mur oporowy H.max = 3,10m spadanie z wysokości duża Mur oporowy przedmiotów H.max = 3,10m CZAS WYSTĘPOWANIA ZAGROŻENIA Cały okres wykonywania robót Cały okres wykonywania robót 5. INSTRUKTAŻ PRACOWNIKÓW Wszyscy pracownicy biorący udział w całym procesie powinni zostać poinstruowani o stosowaniu środków ochrony indywidualnej. Wszyscy pracownicy powinni zostać poinstruowani o sposobach zabezpieczeń podczas prac na wysokościach. Wszyscy pracownicy powinni zostać poinstruowani o sposobie postępowania w przypadku wystąpienia zagrożenia. Szczegółowe informacje o instruktażu pracowników zawierać będzie sporządzony przez kierownika budowy plan BIOZ 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM Teren robót należy ogrodzić aby uniemożliwić wejście osobom nieupoważnionym. Teren robót należy oznakować za pomocą trwałych barier, zamontować w sposób trwały tablice ostrzegawcze i zapewnić stałą kontrolę nad zabezpieczeniami, z uwagi na charakter obiektu. Należy wydzielić strefę niebezpieczną, w której istnieje zagrożenie spadania z wysokości przedmiotów i dokonać niezbędnego zgodnie z przepisami BHP zabezpieczenia.

17 17 Wydzielenia należy dokonać balustradami zgodnie z obowiązującymi przepisami. Na terenie budowy wyznaczyć, miejsce składowania materiałów i wyrobów pochodzących z rozbiórki. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Wszelkie prace na wysokości powyżej 1m należy wykonywać z pomostów rusztowań, wykonywanie robót z drabin przystawnych jest zabronione Należy stosować rusztowania spełniające wszystkie wymagania określone szczegółowymi przepisami. Rusztowania powinny być wykonywane zgodnie z dokumentacją producenta lub projektem indywidualnym, ich użytkowanie jest dopuszczalne po dokonaniu odbioru przez osobę uprawnioną. Fakt odbioru rusztowań należy odnotować w dzienniku budowy lub BHP. Rusztowania w miejscach przejazdów i przejść dla pieszych powinny posiadać daszki ochronne i osłonę z siatek ochronnych. Osoby zatrudnione przy montażu i demontażu rusztowań muszą stosować indywidualne zabezpieczenia przed upadkiem z wysokości Bielsko-Biała kwiecień 010r autor:

18 18 Bielsko-Biała maj.010r OŚWIADCZENIE PROJEKTANTA Temat: REMONT MURU OPOROWEGO Lokalizacja: BIELSKO-BIAŁA UL. SIKORSKIEGO 10 Obręb: Żywieckie Przedmieście Parcele nr 535/1 ; 531/1 ; 534 ; 1468 Inwestor: ZAKŁAD GOSPODARKI MIESZKANIOWEJ BIELSKO-BIAŁA UL. LIPNICKA 6 Niniejszym oświadczam że sporządzone prace projektowe zostały wykonane Zgodnie z umową polskimi normami, przepisami prawa Budowlanego i są Kompletne z punktu widzenia celu, któremu ma służyć (art. 0, ust. 4 prawa Budowlanego). Projektant :
