3 INFORMACJA DOTYCZĄCA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA:- w.g Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz. U. Nr 120, poz ) 1. Nazwa i adres obiektu budowlanego: Budynek mieszkalny wielorodzinny, Szczecinek ul. Zielona 7, dz nr 322, obr Imię i nazwisko inwestora oraz jego adres : ZGM TBS Sp. z o.o., ul. Cieślaka 6b, Szczecinek Wspólnota Mieszkaniowa Nieruchomości przy ul. Boh. Stalingradu 13ab w Szczecinku 3. Imię i nazwisko projektanta sporządzającego informację : Zakład Projektowania i Usług Instalacji Sanitarnych Zdzisław Szczecinek, ul. Szczecińska S 22/1 4. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów : INSTALACJA OGRZEWCZA a) Wykonanie przekuć ścian i stropów do prowadzenia przewodów; b) Montaż przewodów i urządzeń; c) Podłączenie urządzeń do przewodów h) Odbiór końcowy wykonanej instalacji 5) Wykaz istniejących obiektów budowlanych: istniejące elementy, urządzenia i instalacje w budynku 6) Wskazanie elementów zagospodarowanie działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowiu ludzi : nie dotyczy 7) Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsca i czas ich wystąpienia : Podczas robót ziemnych, montażowych i spawalniczych należy przestrzegać warunków BHP i P/poż oraz posiadanie apteczki podręcznej, zagrożenie porażenia prądem elektrycznym 8) Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych : nie dotyczy 9) Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowiu lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń : nie dotyczy

4 Szczecinek O Ś W I A D C Z E N I E Oświadczam, że projekt budowlany budowy instalacji ogrzewczej w budynku mieszkalnym wielorodzinnym przy ul. Zielona 7, dz nr 322, obr.08 w Szczecinku został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Branża Sanitarna : Zdzisław Dymecki Branża elektryczna : Janusz Schoeneich

5 OPIS TECHNICZNY do projektu budowlanego budowy instalacji ogrzewczej w budynku mieszkalnym wielorodzinnym przy ul. Zielonej 7 w Szczecinku, dz. nr 322,, obr. 08 Podstawa opracowania zlecenie - umowa, plan sytuacyjno - wysokościowy terenu w skali 1:500, inwentaryzacja budowlana budynku, uzgodnienia międzybranżowe, obowiązujące normy i przepisy, katalogi urządzeń sanitarnych. Opis zagospodarowania działki Istniejący budynek mieszkalny wielorodzinny, trzykondygnacyjny, podpiwniczony, jest usytuowany na działce nr 322 w obrębie 08. Budynek mieści się w planie przestrzennego zagospodarowania m. Szczecinek "Zielona". W budynku jest 7 lokali mieszkalnych. Przyłącze cieplne do budynku jest obecnie w trakcie budowy. Niniejszy projekt dotyczy budowy instalacji ogrzewczej we wszystkich lokalach mieszkalnych w budynku. Istniejący stan zagospodarowania działki pozostaje bez zmian. Niniejszy budynek, zgodnie z miejscowym planem zagospodarowania, podlega ochronie konserwatorskiej. Powierzchnia zabudowy budynku oraz kubatura pozostają istniejące, bez zmian. Zakres opracowania projektu Zakres opracowania niniejszego projektu obejmuje: - projekt budowlany budowy instalacji ogrzewczej w budynku, w skład którego wchodzi: opis do projektu oraz część graficzno-rysunkowa. W części graficzno-rysunkowej opracowania pokazano trasy instalacji ogrzewczej, miejsca montażu szafek na i oraz pozostałych elementów instalacji. Poniższy opis projektu musi być rozpatrywany łącznie z częścią graficzno-rysunkową. Wszystkie elementy instalacji wyszczególnione tylko w opisie projektu, a nie przedstawione w części rysunkowej lub odwrotnie, należy traktować pełnoprawnie, tak jak by były zamieszczone w obu częściach niniejszego projektu budowlanego. Stan istniejący- instalacje: ogrzewcza w budynku Wszystkie lokale w budynku obecnie ogrzewane są piecami kaflowymi. Piece kaflowe są przeznaczone do demontażu. Na klatce schodowej oraz w pomieszczeniach piwnicznych jest istniejąca wentylacja. Gospodarka odpadami Odpady po przekuciach przegród budowlanych oraz rozbiórce piecy kaflowych (gruz)- umowa na odbiór gruzu z PGK Szczecinek. Złom stalowy w ilości ok. 100 kg z demontażu zostanie przekazany do punktu skupu złomu. 1

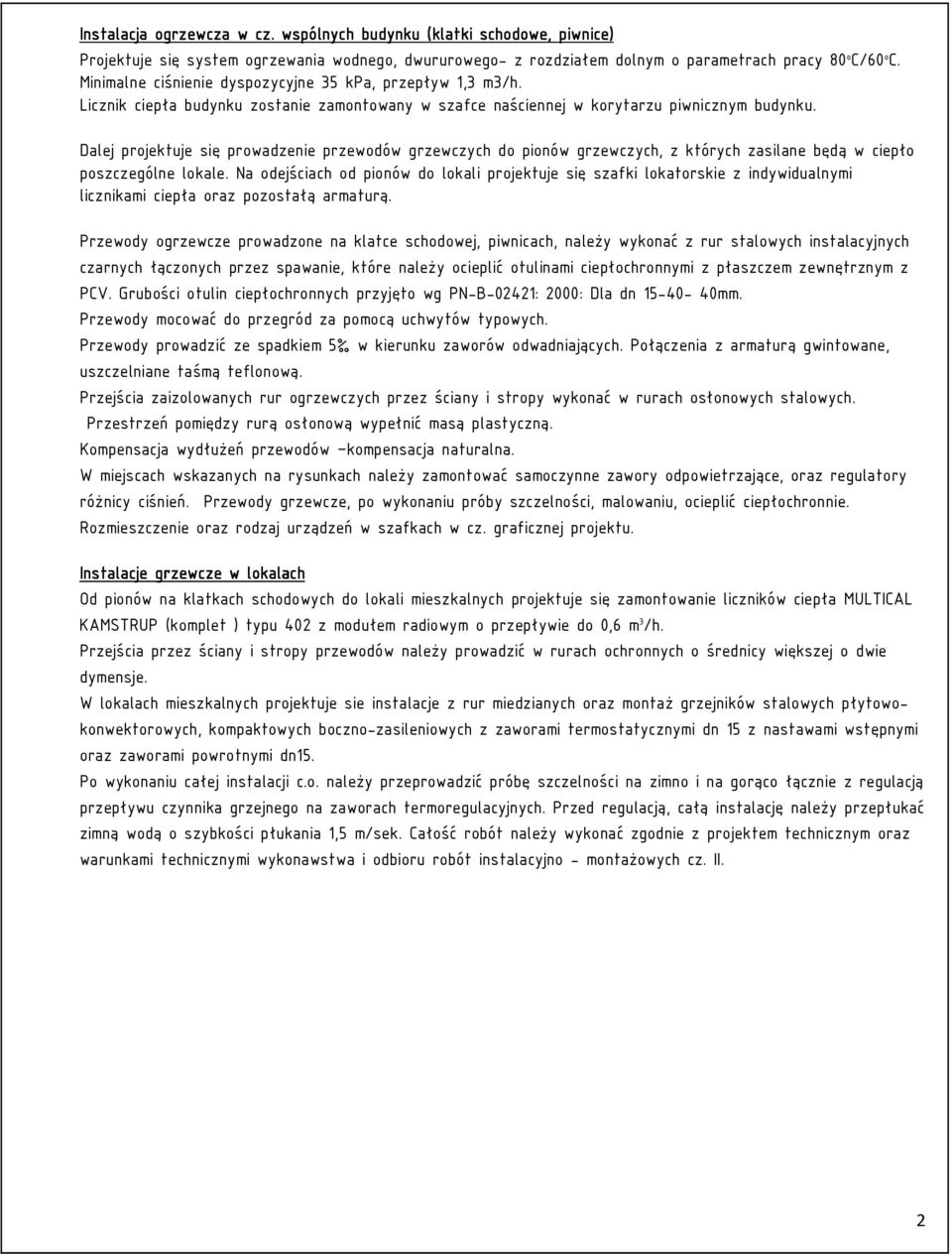

6 Instalacja ogrzewcza w cz. wspólnych budynku (klat ( klatki ki schodowe, piwnice) Projektuje się system ogrzewania wodnego, dwururowego- z rozdziałem dolnym o parametrach pracy 80 o C/60 o C. Minimalne ciśnienie dyspozycyjne 35 kpa, przepływ 1,3 m3/h. Licznik budynku zostanie zamontowany w szafce naściennej w korytarzu piwnicznym budynku. Dalej projektuje się prowadzenie przewodów grzewczych do pionów grzewczych, z których zasilane będą w ciepło poszczególne lokale. Na odejściach od pionów do lokali projektuje się szafki lokatorskie z indywidualnymi ami oraz pozostałą armaturą. Przewody ogrzewcze prowadzone na klatce schodowej, piwnicach, należy wykonać z rur stalowych instalacyjnych czarnych łączonych przez spawanie, które należy ocieplić otulinami ciepłochronnymi z płaszczem zewnętrznym z PCV. Grubości otulin ciepłochronnych przyjęto wg PN-B-02421: 2000: Dla dn mm. Przewody mocować do przegród za pomocą uchwytów typowych. Przewody prowadzić ze spadkiem 5 w kierunku zaworów odwadniających. Połączenia z armaturą gwintowane, uszczelniane taśmą teflonową. Przejścia zaizolowanych rur ogrzewczych przez ściany i stropy wykonać w rurach osłonowych stalowych. Przestrzeń pomiędzy rurą osłonową wypełnić masą plastyczną. Kompensacja wydłużeń przewodów kompensacja naturalna. W miejscach wskazanych na rysunkach należy zamontować samoczynne zawory odpowietrzające, oraz regulatory różnicy ciśnień. Przewody grzewcze, po wykonaniu próby szczelności, malowaniu, ocieplić ciepłochronnie. Rozmieszczenie oraz rodzaj urządzeń w szafkach w cz. graficznej projektu. Instalacje grzewcze w lokalach Od pionów na klatkach schodowych do lokali mieszkalnych projektuje się zamontowanie ów MULTICAL KAMSTRUP (komplet ) typu 402 z modułem radiowym o przepływie do 0,6 m 3 /h. Przejścia przez ściany i stropy przewodów należy prowadzić w rurach ochronnych o średnicy większej o dwie dymensje. W lokalach mieszkalnych projektuje sie instalacje z rur miedzianych oraz montaż grzejników stalowych płytowokonwektorowych, kompaktowych boczno-zasileniowych z zaworami termostatycznymi dn 15 z nastawami wstępnymi oraz zaworami powrotnymi dn15. Po wykonaniu całej instalacji c.o. należy przeprowadzić próbę szczelności na zimno i na gorąco łącznie z regulacją przepływu czynnika grzejnego na zaworach termoregulacyjnych. Przed regulacją, całą instalację należy przepłukać zimną wodą o szybkości płukania 1,5 m/sek. Całość robót należy wykonać zgodnie z projektem technicznym oraz warunkami technicznymi wykonawstwa i odbioru robót instalacyjno - montażowych cz. II. 2

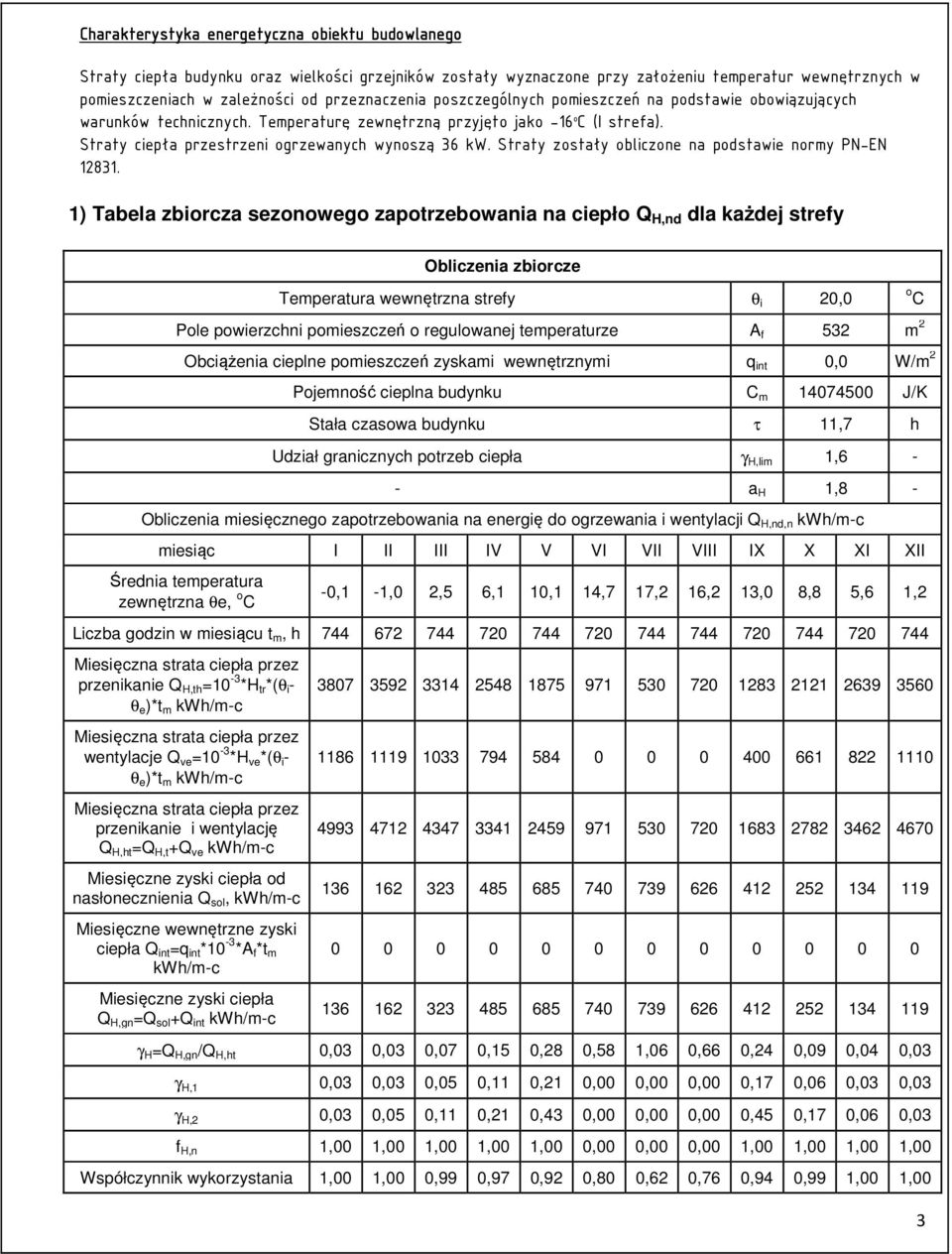

7 Charakterystyka energetyczna obiektu budowlanego Straty budynku oraz wielkości grzejników zostały wyznaczone przy założeniu temperatur wewnętrznych w pomieszczeniach w zależności od przeznaczenia poszczególnych pomieszczeń na podstawie obowiązujących warunków technicznych. Temperaturę zewnętrzną przyjęto jako -16 o C (I strefa). Straty przestrzeni ogrzewanych wynoszą 36 kw. Straty zostały obliczone na podstawie normy PN-EN ) Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,nd dla każdej strefy Obliczenia zbiorcze Temperatura wewnętrzna strefy θ i 20,0 Pole powierzchni pomieszczeń o regulowanej temperaturze A f 532 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 0,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 11,7 h Udział granicznych potrzeb γ H,lim 1,6 - - a H 1,8 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII o C Średnia temperatura zewnętrzna θe, o C -0,1-1,0 2,5 6,1 10,1 14,7 17,2 16,2 13,0 8,8 5,6 1,2 Liczba godzin w miesiącu t m, h Miesięczna strata przez przenikanie Q H,th =10-3 *H tr *(θ i - θ e )*t m kwh/m-c Miesięczna strata przez wentylacje Q ve =10-3 *H ve *(θ i - θ e )*t m kwh/m-c Miesięczna strata przez przenikanie i wentylację Q H,ht =Q H,t +Q ve kwh/m-c Miesięczne zyski od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski Q H,gn =Q sol +Q int kwh/m-c γ H =Q H,gn /Q H,ht 0,03 0,03 0,07 0,15 0,28 0,58 1,06 0,66 0,24 0,09 0,04 0,03 γ H,1 0,03 0,03 0,05 0,11 0,21 0,00 0,00 0,00 0,17 0,06 0,03 0,03 γ H,2 0,03 0,05 0,11 0,21 0,43 0,00 0,00 0,00 0,45 0,17 0,06 0,03 f H,n 1,00 1,00 1,00 1,00 1,00 0,00 0,00 0,00 1,00 1,00 1,00 1,00 Współczynnik wykorzystania 1,00 1,00 0,99 0,97 0,92 0,80 0,62 0,76 0,94 0,99 1,00 1,00 3

8 zysków, η H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - η H,gn *Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd =Σ(Q H,nd,n ), kwh/rok 29839,7 2) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji Niezgrupowane Nazwa źródła Nowe źródło ogrzewania Nr źródła 1 - Udział procentowy 100 % Rodzaj nośnika energii Ciepło z ciepłowni węglowej Współczynnik W H 1,30 - Współczynnik W el Energia użytkowa Q H,nd 48829,36 kwh/rok Wybrany wariant wytwarzania Węzeł cieplny kompaktowy z obudową do 200kW Sprawność wytwarzania η H,g 0,91 - Wybrany wariant regulacji Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji miejscowej Sprawność regulacji η H,e 0,91 - Wybrany wariant przesyłu C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Sprawność przesyłu η H,d 0,98 - Wybrany wariant akumulacji Brak zasobnika buforowego Sprawność akumulacji η H,s 1,00 - Całkowita sprawność systemu zasilania i-tego nośnika η H,tot 0,81 - Energia na urządzenia pomocnicze E el,pom,h% 0,00 kwh/rok 3) Tabela zbiorcza wyników energii pierwotnej i końcowej Niezgrupowane Nr źródła Nazwa źródła Ogrzewanie i wentylacja Q K,H kwh/r ok Q P,H kwh/rok 1 Nowe źródło ogrzewania 60168, ,58 Suma 60168, ,58 Budynek referencyjny wg WT

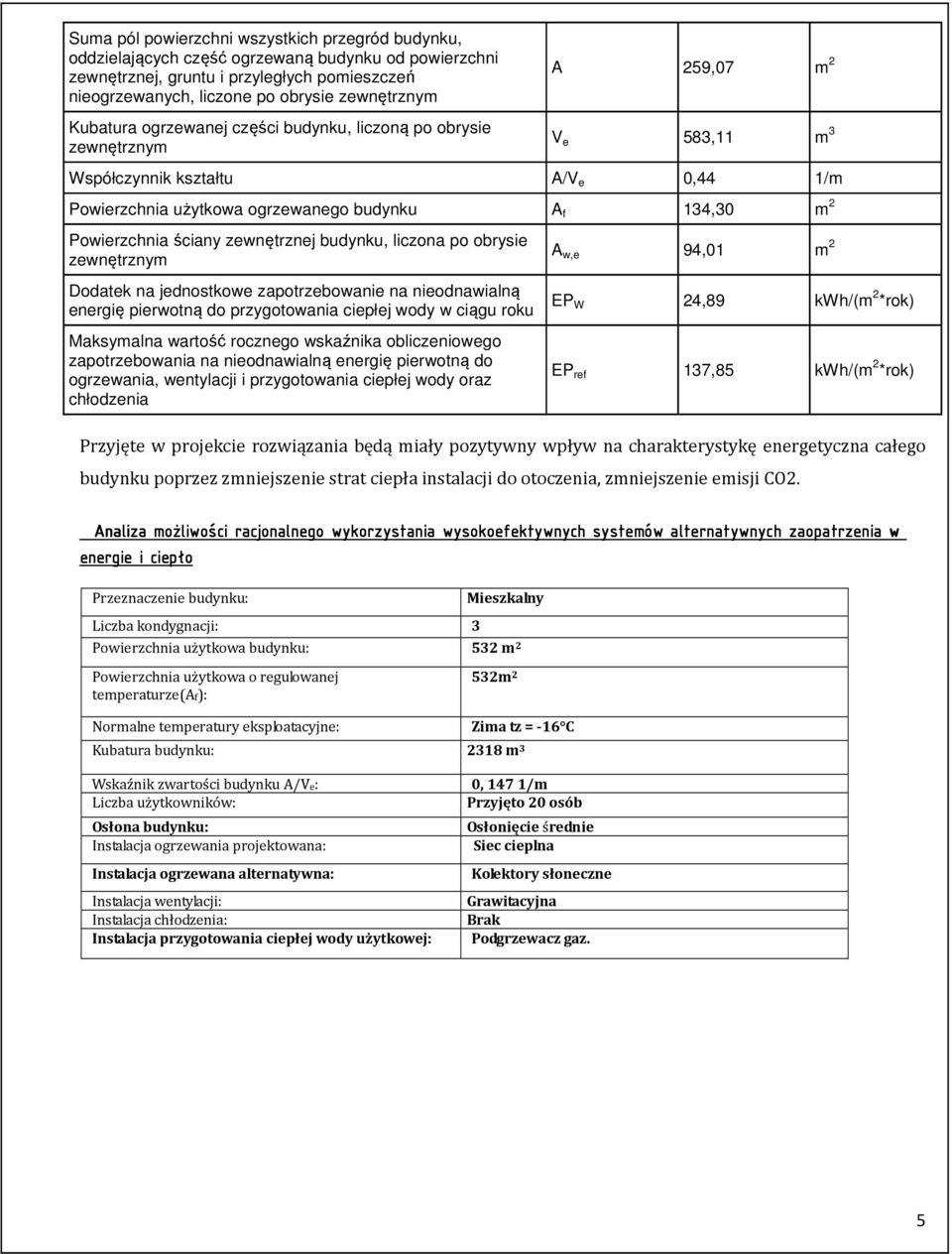

9 Suma pól powierzchni wszystkich przegród budynku, oddzielających część ogrzewaną budynku od powierzchni zewnętrznej, gruntu i przyległych pomieszczeń nieogrzewanych, liczone po obrysie zewnętrznym Kubatura ogrzewanej części budynku, liczoną po obrysie zewnętrznym A 259,07 m 2 V e 583,11 m 3 Współczynnik kształtu A/V e 0,44 1/m Powierzchnia użytkowa ogrzewanego budynku A f 134,30 m 2 Powierzchnia ściany zewnętrznej budynku, liczona po obrysie zewnętrznym Dodatek na jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną do przygotowania ciepłej wody w ciągu roku Maksymalna wartość rocznego wskaźnika obliczeniowego zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia A w,e 94,01 m 2 EP W 24,89 kwh/(m 2 *rok) EP ref 137,85 kwh/(m 2 *rok) Przyjęte w projekcie rozwiązania będą miały pozytywny wpływ na charakterystykę energetyczna całego budynku poprzez zmniejszenie strat instalacji do otoczenia, zmniejszenie emisji CO2. oraz uproszczą Analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energie i ciepło Przeznaczenie budynku: Mieszkalny Liczba kondygnacji: 3 Powierzchnia użytkowa budynku: 532 m 2 Powierzchnia użytkowa o regulowanej temperaturze(af): Normalne temperatury eksploatacyjne: 532m 2 Zima tz = -16 C Kubatura budynku: 2318 m 3 Wskaźnik zwartości budynku A/Ve: 0, 147 1/m Liczba użytkowników: Przyjęto 20 osób Osłona budynku: Instalacja ogrzewania projektowana: Instalacja ogrzewana alternatywna: Instalacja wentylacji: Instalacja chłodzenia: Instalacja przygotowania ciepłej wody użytkowej: Osłonięcie średnie Siec cieplna Kolektory słoneczne Grawitacyjna Brak Podgrzewacz gaz. 5

10 Wykonanie instalacji ogrzewczej niskotemperaturowej, zasilanej alternatywnym, wysokoefektywnym źródłem energii ze względu na: ingerencje w zagospodarowanie terenu, ograniczania w wielkości działki, konieczności wydzielania dodatkowych pomieszczeń technicznych, czy też zwiększenie powierzchni grzewczych grzejników- nie stwarza dogodnych możliwości środowiskowych oraz ekonomicznych. Ponadto, istnienie możliwości przyłączenia budynku do sieci cieplnej Miejskiej Energetyki Cieplnej, przyczyni się do redukcji emisji pyłów PM2,5, PM10 oraz CO2, oraz, pozwoli na uniknięcie kosztownych inwestycji i eksploatacji instalacji pomp czy instalacji solarnych. Analizując przyjęte w projekcie rozwiązania z wykorzystaniem alternatywnych źródeł energii stwierdza się, że efekt ekologiczny ulegnie poprawie (redukcje emisji), natomiast efekt ekonomiczny pozostanie na dotychczasowym poziomie. Uwagi Na wykonywanie robót należy uzyskać pozwolenie na budowę. Roboty wykonywać zgodnie z przepisami technicznymi, BHP i P.poż. Urządzenia oraz armaturę montować zgodnie z wytycznymi producenta. Szczegółowe obliczenia w pracowni projektowej. Dokładne wymiary sprawdzać na budowie. Uwaga: Wszystkie użyte w dokumentacji nazwy firmowe producentów urządzeń, wyrobów, materiałów są przykładowe i mają na celu wskazanie standardu jakościowego przyjętych rozwiązań. W procesie realizacji można zastosować rozwiązania innych, dowolnych firm pod warunkiem zachowania równorzędnych rozwiązań technicznych i standardu jakościowego, nie gorszych niż przywołany w dokumentacji. Opracował: Zdzisław Dymecki 6

11 Strych 5800 mm Szafka na lokalu 4 Szafka na lokalu 7 Ip 3100 mm spocznik part/1p 1650 mm Parter 0 mm Szafka na lokalu 2 Szafka na lokalu 3 ø32 Proj. szafka na główny budynku Reg. różnicy ciśnieniń dn32 zakres 5-25 kpa, nastawa 15kPa, 1,93 m3/h 2 wejscie -750 mm Piwnica mm Strych 5800 mm Szafka na lokalu 5 Szafka na lokalu 6 Ip 3100 mm 3 Szafka na lokalu 1 Parter Do pionu 2 ø32 ø mm Reg. różnicy ciśnieniń dn32 zakres 5-25 kpa, nastawa 15kPa, 1,93 m3/h Proj. szafka na główny budynku Przyłącze cieplne do budynku wg. odzilenego projektu MEC Sz-ek Piwnica mm

12

13

14

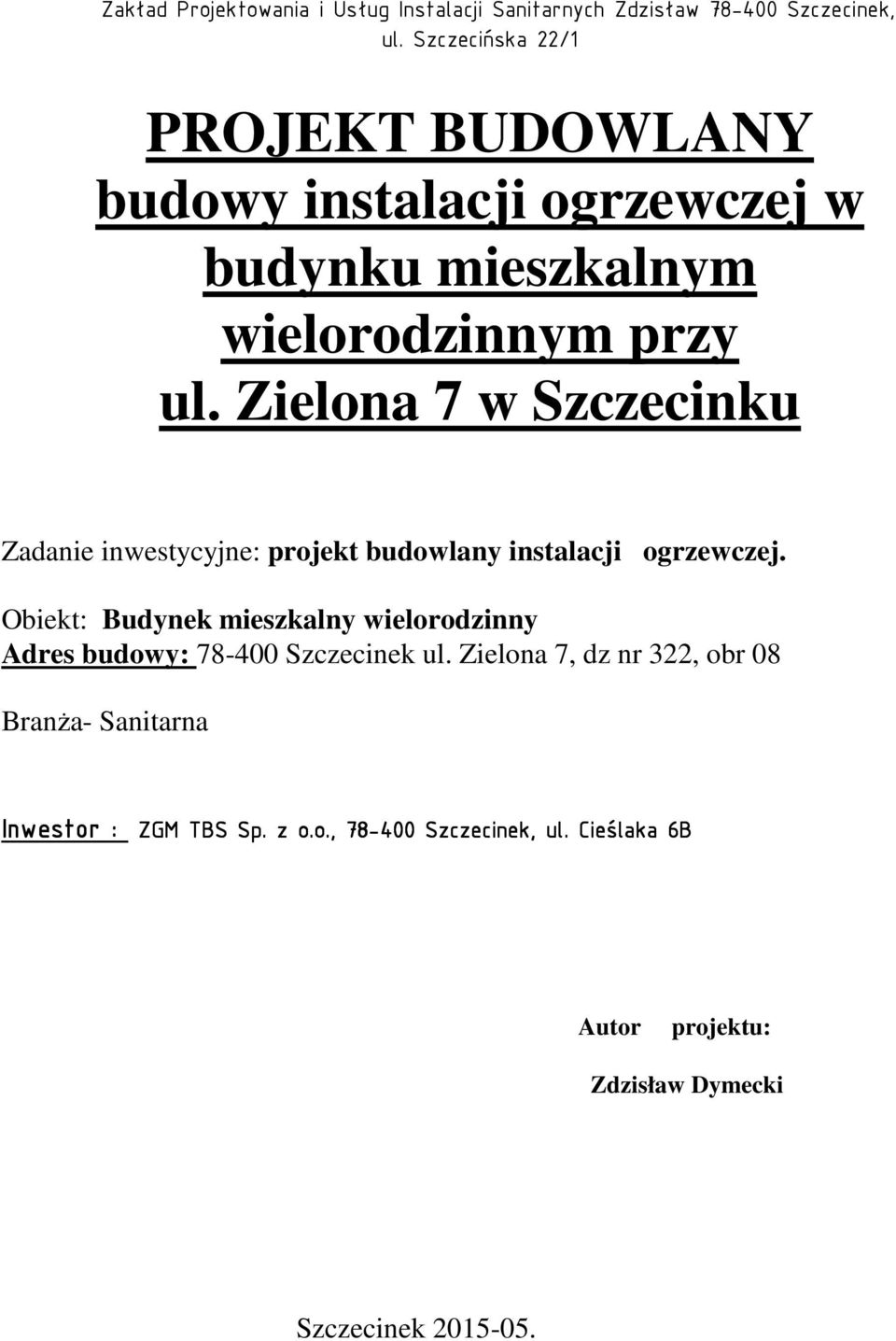

15 Zakład Projektowania i Usług Instalacji Sanitarnych Zdzisław Szczecinek, ul. Szczecińska 22/1 PROJEKT BUDOWLANY budowy instalacji ogrzewczej w budynku mieszkalnym wielorodzinnym przy ul. Zielona 7 w Szczecinku Zadanie inwestycyjne: projekt budowlany instalacji ogrzewczej. Obiekt: Budynek mieszkalny wielorodzinny Adres budowy: Szczecinek ul. Zielona 7, dz nr 322, obr 08 Branża- Sanitarna Inwestor : ZGM TBS Sp. z o.o. ZGM TBS Sp. z o.o., Szczecinek, ul. Cieślaka 6B Wspólnota Mieszkaniowa Nieruchomości przy Boh. Stalingradu 13ab w Szczecinku w zarządzie ZGM TBS Sp. z o.o Szczecinek, ul. Cieślaka 6B Autor projektu: Zdzisław Dymecki Projekt branży elektrycznej: Janusz Schoeneic Szczecinek

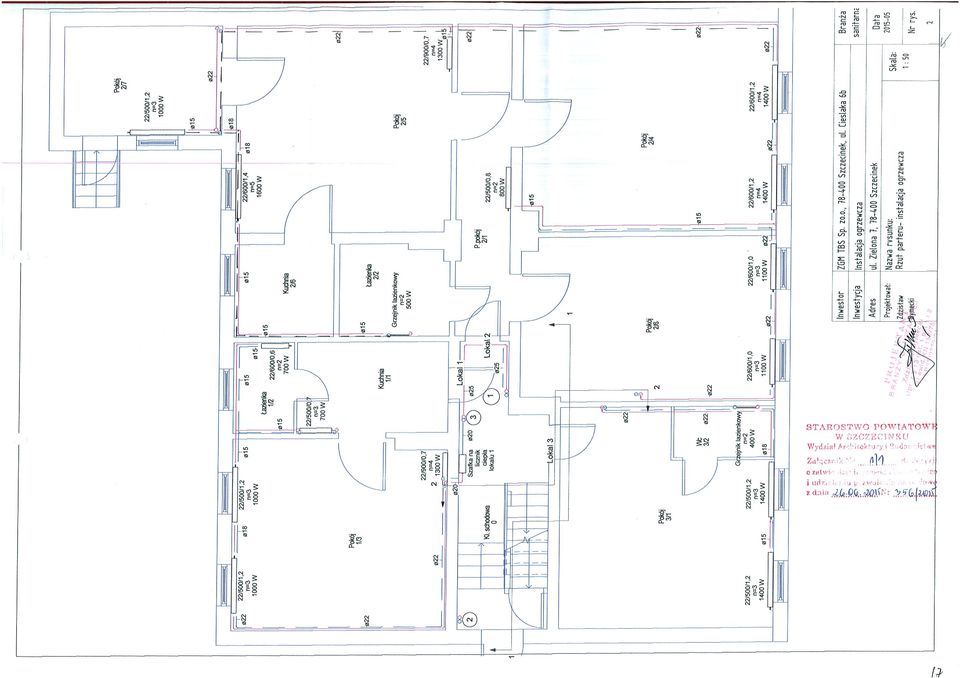

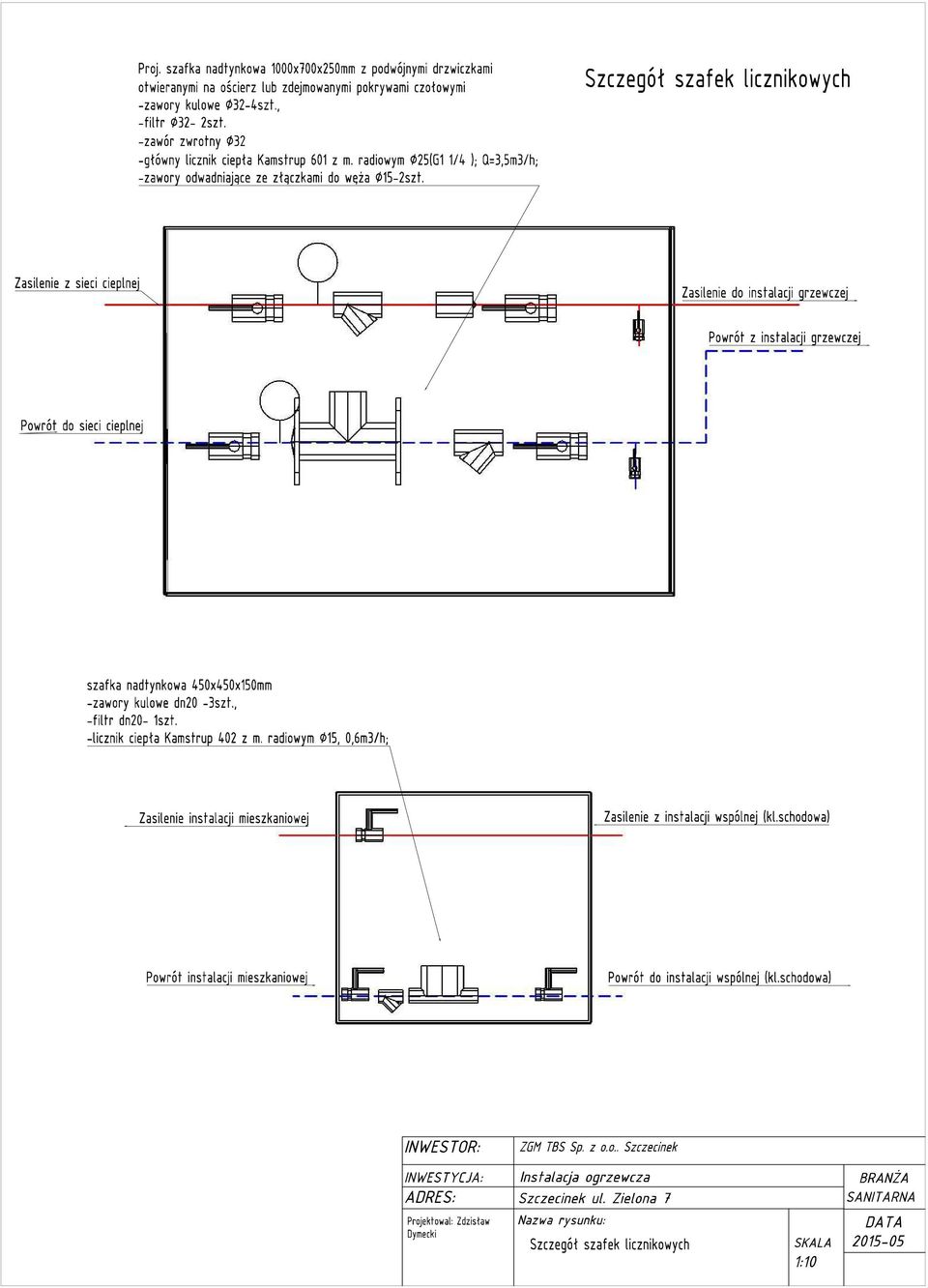

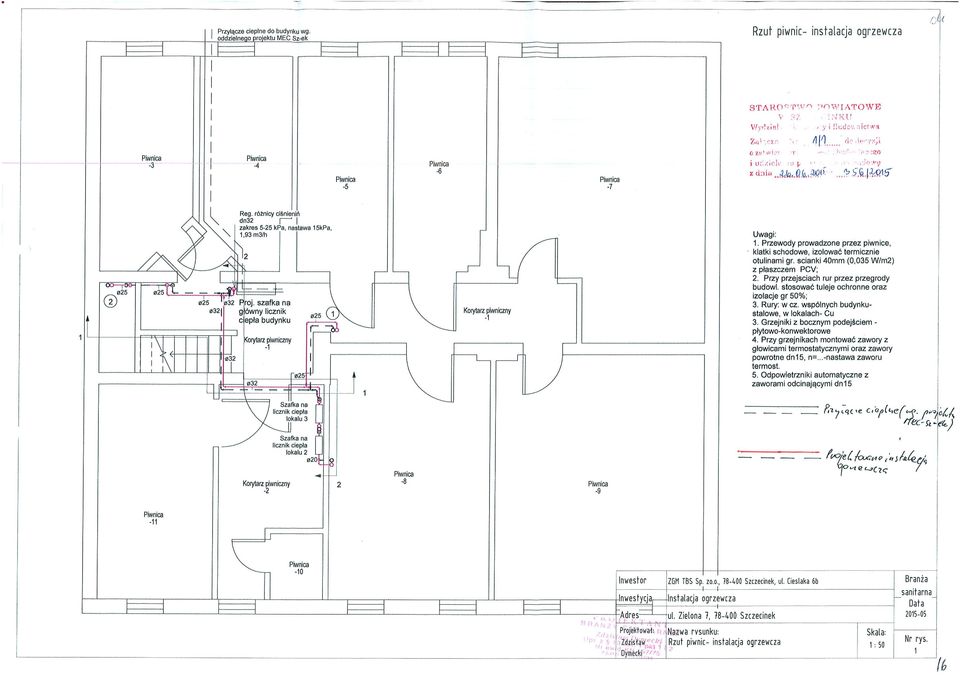

16 Zawartość opracowania : 1. Strona tytułowa 2. Oświadczenie 3. Zaświadczenie o przynależności do Izby Inżynierów oraz uprawnienia 4. Warunki techniczne MEC 5. Informacja BIOZ 6. Opis techniczny projektu wraz z charakterystyką energetyczną i analizą ekonomiczną i ekologiczną 7. Mapka sytuacyjna budynku 8. Rzut piwnic-instalacja ogrzewcza- 9. Rzut parteru-instalacja ogrzewcza- 10. Rzut I piętra-instalacja ogrzewcza- 11. Przekroje 1-1, 2-2, 12. Szczegół szafek owych 13. Rozwinięcie instalacji ogrzewczej

17

18

19

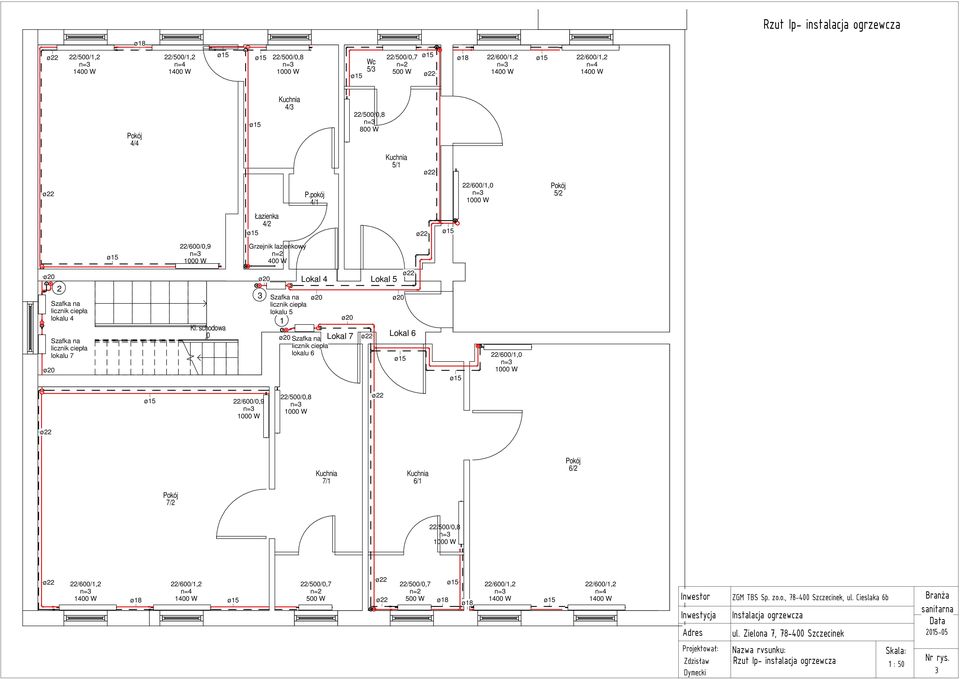

20 Rzut Ip- instalacja ogrzewcza ø18 22/500/1, W 22/500/1,2 n= W 22/500/0, W Wc 5/3 22/500/0,7 n=2 500 W ø18 22/600/1, W 22/600/1,2 n= W Pokój 4/4 Kuchnia 4/3 22/500/0,8 800 W Kuchnia 5/1 P.pokój 4/1 22/600/1, W Pokój 5/2 Łazienka 4/2 22/600/0, W Grzejnik lazienkowy n=2 400 W 2 Szafka na lokalu 4 Szafka na lokalu 7 Kl. schodowa 0 3 Szafka na lokalu 5 1 Lokal 4 Lokal 5 Szafka na Lokal 7 lokalu 6 Lokal 6 22/600/1, W 22/600/0, W 22/500/0, W Kuchnia 7/1 Kuchnia 6/1 Pokój 6/2 Pokój 7/2 22/500/0, W 22/600/1, W ø18 22/600/1,2 n= W 22/500/0,7 n=2 500 W 22/500/0,7 n=2 500 W ø18 ø18 22/600/1, W 22/600/1,2 n= W Inwestor Inwestycja Adres Projektował: Zdzisław Dymecki ZGM TBS Sp. zo.o., Szczecinek, ul. Cieslaka 6b Instalacja ogrzewcza ul. Zielona 7, Szczecinek Nazwa rysunku: Rzut Ip- instalacja ogrzewcza Skala: 1 : 50 Branża sanitarna Data Nr rys. 3

21 Przekroje 1-1 i 2-2 Strych 5800 mm Strych 5800 mm Szafki na i lokali 4 i 7 Szafka na lokalu 5 3 Szafka na lokalu 6 Ip 3100 mm Szafka na lokalu 4 Szafka na lokalu 7 Ip 3100 mm spocznik part/1p spocznik part/1p 1650 mm Szafka na lokalu mm Parter Parter wejscie -750 mm 1 2 Reg. różnicy ciśnieniń dn32 zakres 5-25 kpa, nastawa 15kPa, 1,93 m3/h Przekrój : 50 ø32 ø32 Proj. szafka na główny budynku 1 Przyłącze cieplne do budynku wg. odzilenego projektu MEC Sz-ek 0 mm Piwnica mm 2 Szafka na lokalu 2 Szafka na lokalu 3 Przekrój : 50 ø32 Proj. szafka na główny budynku Reg. różnicy ciśnieniń dn32 zakres 5-25 kpa, nastawa 15kPa, 1,93 m3/h 2 0 mm wejscie -750 mm Piwnica mm Uwagi: 1. Przewody prowadzone przez piwnice, klatki schodowe, izolować termicznie otulinami gr. scianki 40mm (0,035 W/m2) z płaszczem PCV; 2. Przy przejsciach rur przez przegrody budowl. stosować tuleje ochronne oraz izolacje gr 50%; 3. Rury: w cz. wspólnych budynku- stalowe, w lokalach- Cu 3. Grzejniki z bocznym podejściem - płytowo-konwektorowe 4. Przy grzejnikach montować zawory z głowicami termostatycznymi oraz zawory powrotne dn15, n=...-nastawa zaworu termost. 5. Odpowietrzniki automatyczne z zaworami odcinającymi dn15 Inwestor Inwestycja Adres Projektował: Zdzisław Dymecki ZGM TBS Sp. zo.o., Szczecinek, ul. Cieslaka 6b Instalacja ogrzewcza ul. Zielona 7, Szczecinek Nazwa rysunku: Przekroje 1-1 i 2-2 Skala: 1 : 50 Branża sanitarna Data Nr rys. 4
