1 Spis treści Zalety i właściwości minifix 24/ / 750 K 1T L/R 26/ ATHLET quattro 1/2T L/R 28/ K 1/2T L/R 30/ / 750 M 32/ ATHLET quattro 34/ E 36/ K 38/ KL 40/ K 42/ KL 44/ K 46/ KL 48/ / 2000 KK 50/ / 2000 KS 52/ KK 54/ / 3000 K 56/ TwinFold 58/ / 1500 KF / KFN 60/ KUZ 62/ KLUZ 64/ KUZ 66/ KLUZ 68/ KUZ 70/ KLUZ 72/ / 3000 KUZ 74/ / 2000 TrailGate 76/ / 2000 TruckGate 78/ / 2000 KUZK 80/ / 1000 KUZFM 82/ / 2000 KUZFM 84/ / 2000 KUZF 86/87 Platformy kolumnowe 88/89 RATCLIFF PALFINGER MEDILIFT 94/95 MEDIRAMPE 96/97 TRAINLIFT 98/99 Dodatkowe informacje techniczne

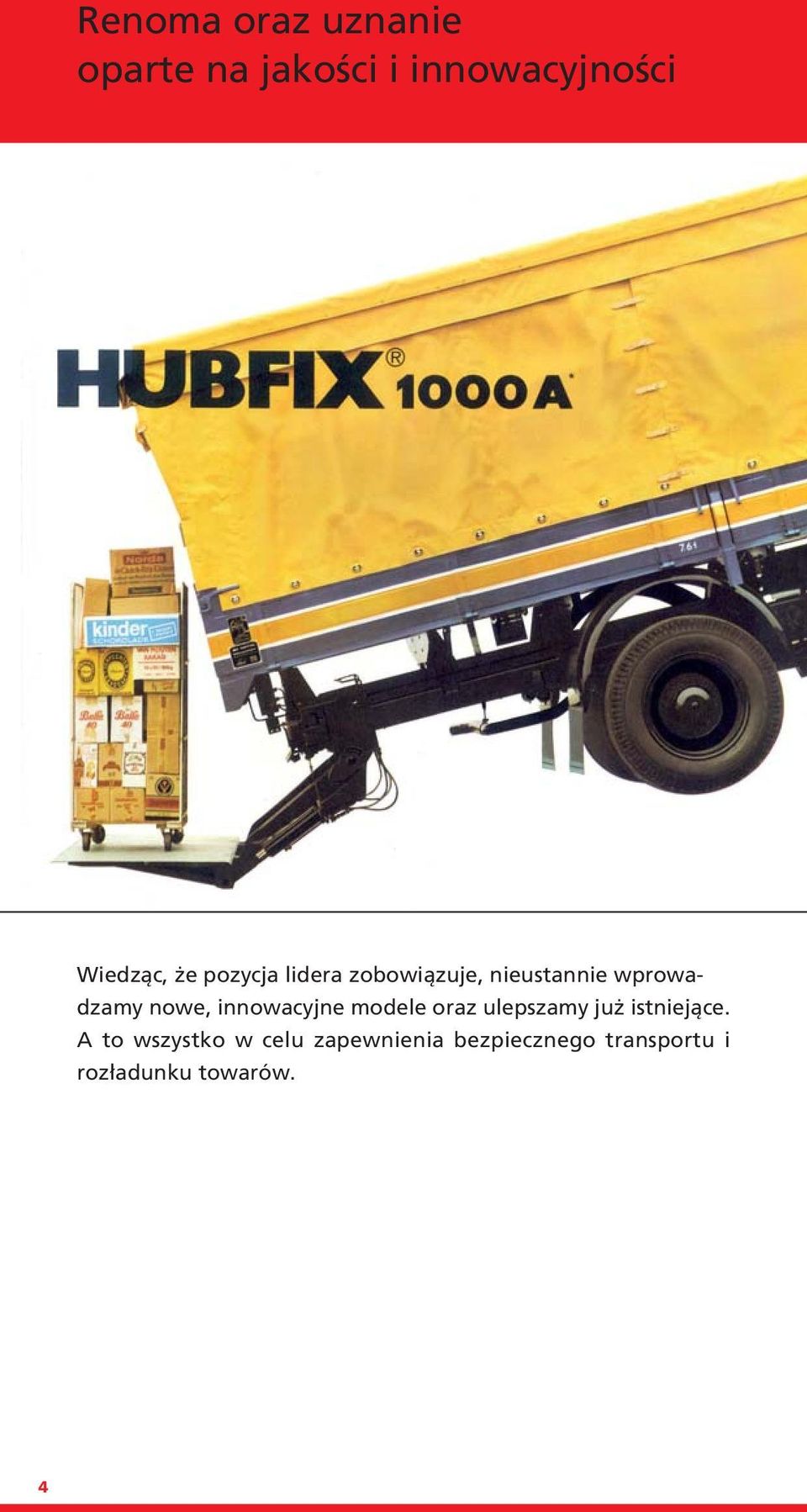

2 Renoma oraz uznanie oparte na jakości i innowacyjności Wiedząc, że pozycja lidera zobowiązuje, nieustannie wprowadzamy nowe, innowacyjne modele oraz ulepszamy już istniejące. A to wszystko w celu zapewnienia bezpiecznego transportu i rozładunku towarów. 4

3 Wyprodukowane u nas Siłownik hydrauliczny jest jedną z najważniejszych części w platformie załadunkowej. Dlatego zaufanie mamy tylko do jednego dostawcy nas samych! Dla zaspokojenia naszych własnych potrzeb produkujemy rocznie około siłowników. 5

4 Wytrzymałość, niezawodność Hydrauliczne wspomaganie otwierania oraz zamykania platformy zapewniają siłowniki dwustronnego działania. Dlatego w przeciwieństwie do platform otwieranych grawitacyjnie oraz wspomaganych sprężynami nasze urządzenia zawsze otwierają się i zamykają ze stałą prędkością. 6

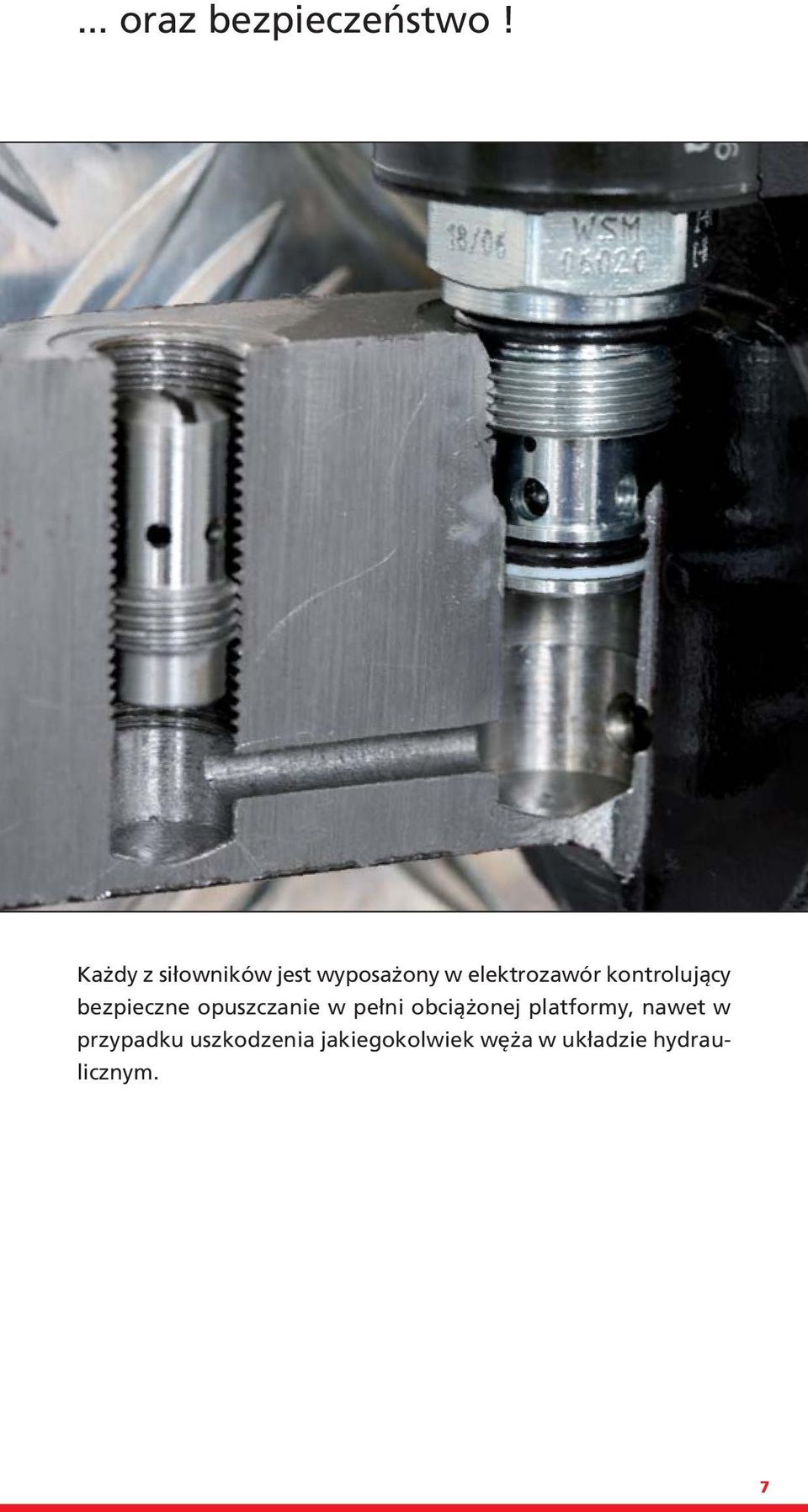

5 ... oraz bezpieczeństwo! Każdy z siłowników jest wyposażony w elektrozawór kontrolujący bezpieczne opuszczanie w pełni obciążonej platformy, nawet w przypadku uszkodzenia jakiegokolwiek węża w układzie hydraulicznym. 7

6 Właściwe smarowanie... Nasze wolne od chromu punkty obrotu są solidne i nie osłabiają otworów smarowania. 12 punktów smarowania łożysk zostało umieszczonych na końcówkach siłowników tak, aby bezpośrednio wtłoczyć smar we właściwe miejsce. 8

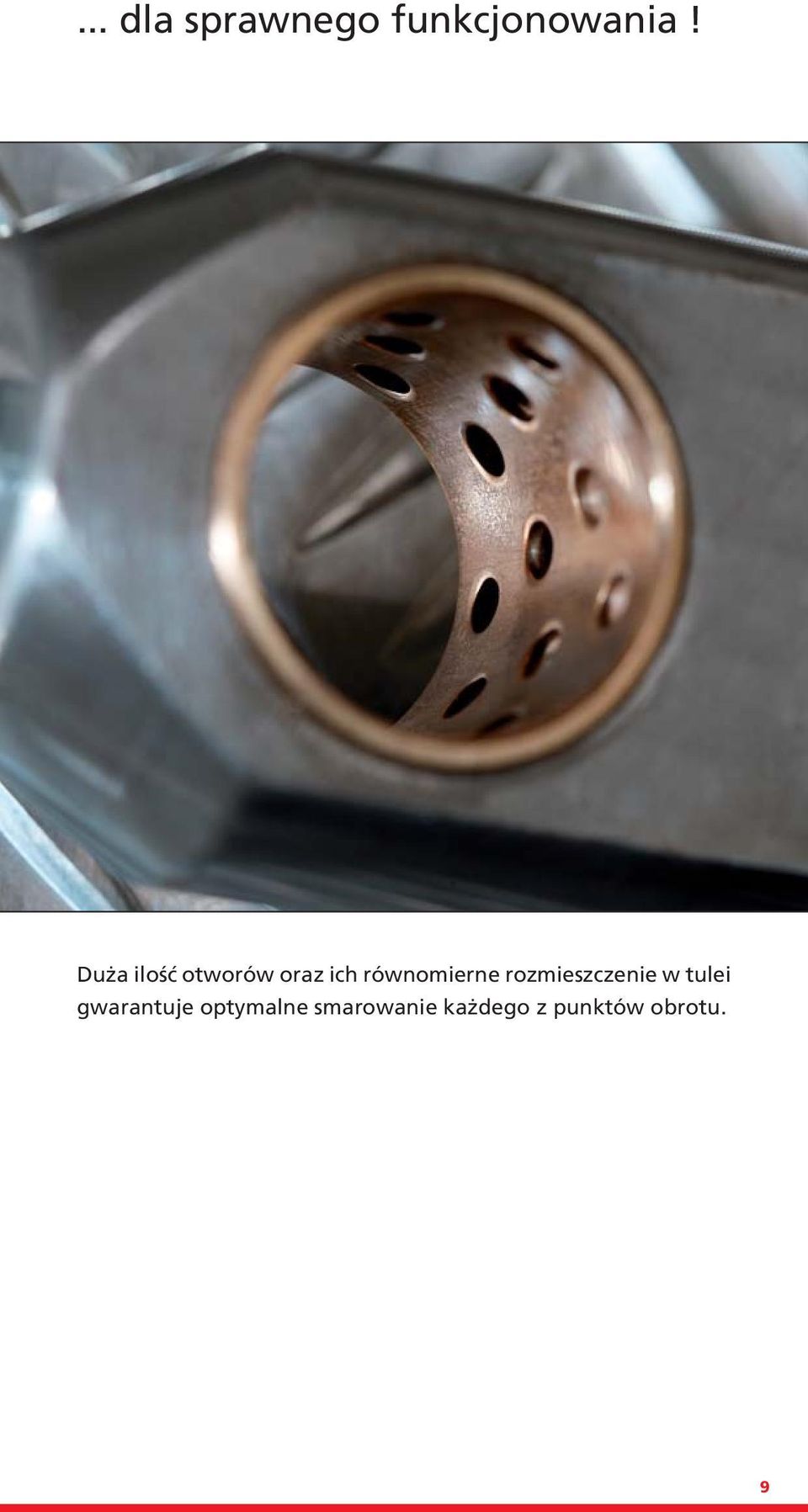

7 ... dla sprawnego funkcjonowania! Duża ilość otworów oraz ich równomierne rozmieszczenie w tulei gwarantuje optymalne smarowanie każdego z punktów obrotu. 9

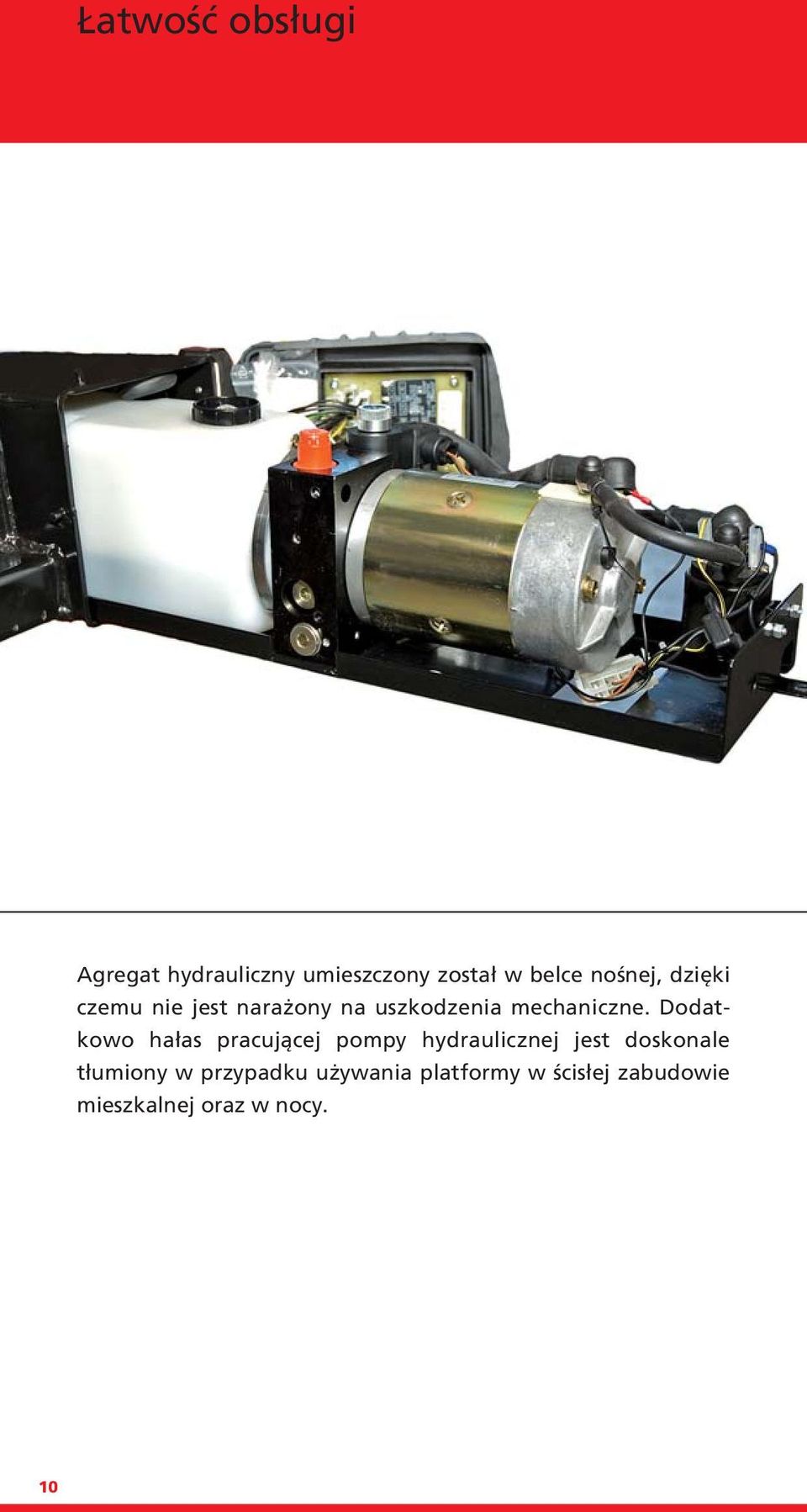

8 Łatwość obsługi Agregat hydrauliczny umieszczony został w belce nośnej, dzięki czemu nie jest narażony na uszkodzenia mechaniczne. Dodatkowo hałas pracującej pompy hydraulicznej jest doskonale tłumiony w przypadku używania platformy w ścisłej zabudowie mieszkalnej oraz w nocy. 10

9 Inteligentne sterowanie nożne Nasze sterowanie nożne nie pozwala na przypadkowe uruchomienie urządzenia spowodowane poprzez nieuważne umieszczenie ładunku na przyciskach sterujących. W takim przypadku platforma zachowa się statycznie pozostając w spoczynku. 11

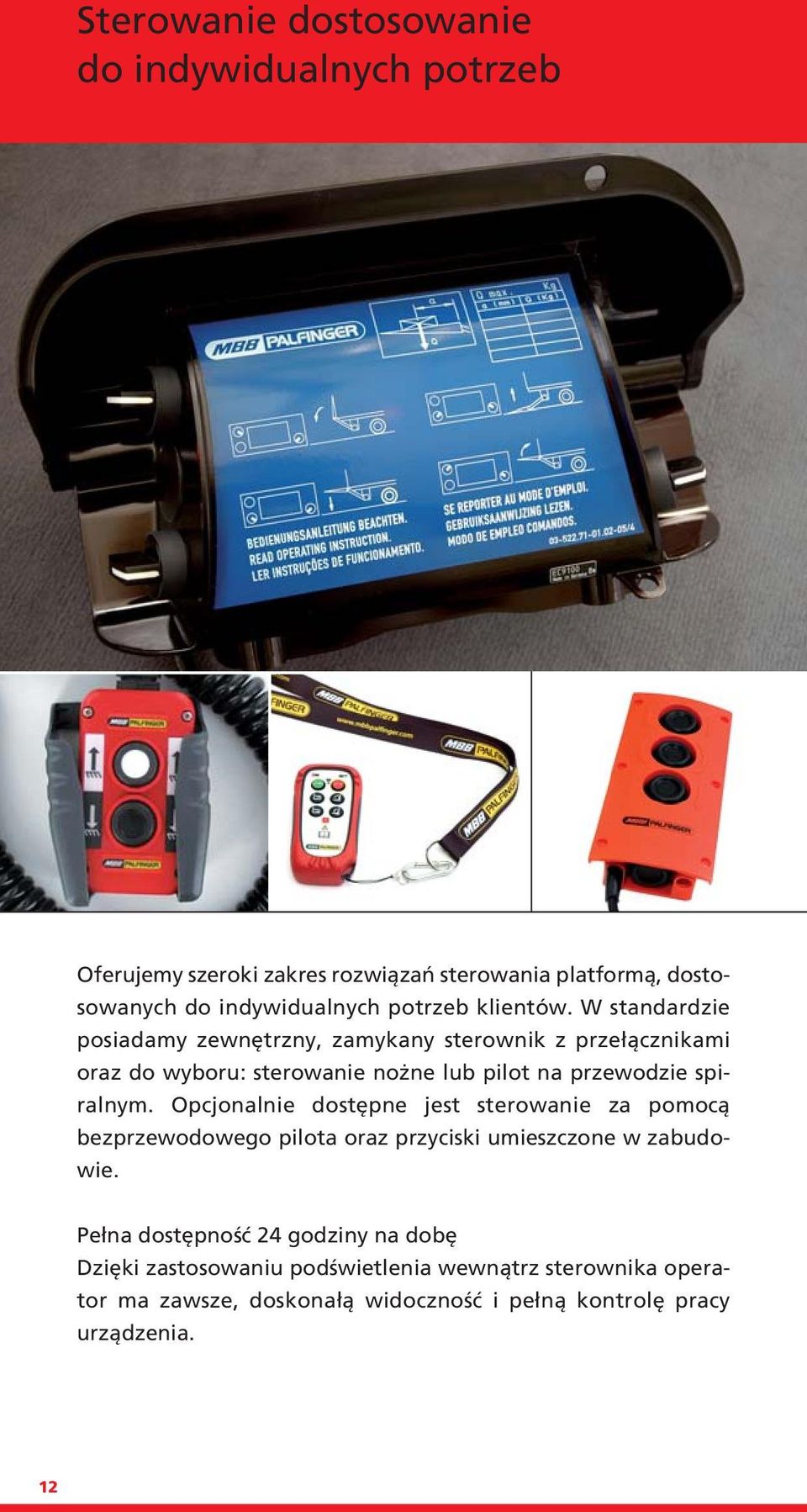

10 Sterowanie dostosowanie do indywidualnych potrzeb Oferujemy szeroki zakres rozwiązań sterowania platformą, dostosowanych do indywidualnych potrzeb klientów. W standardzie posiadamy zewnętrzny, zamykany sterownik z przełącznikami oraz do wyboru: sterowanie nożne lub pilot na przewodzie spiralnym. Opcjonalnie dostępne jest sterowanie za pomocą bezprzewodowego pilota oraz przyciski umieszczone w zabudowie. Pełna dostępność 24 godziny na dobę Dzięki zastosowaniu podświetlenia wewnątrz sterownika operator ma zawsze, doskonałą widoczność i pełną kontrolę pracy urządzenia. 12

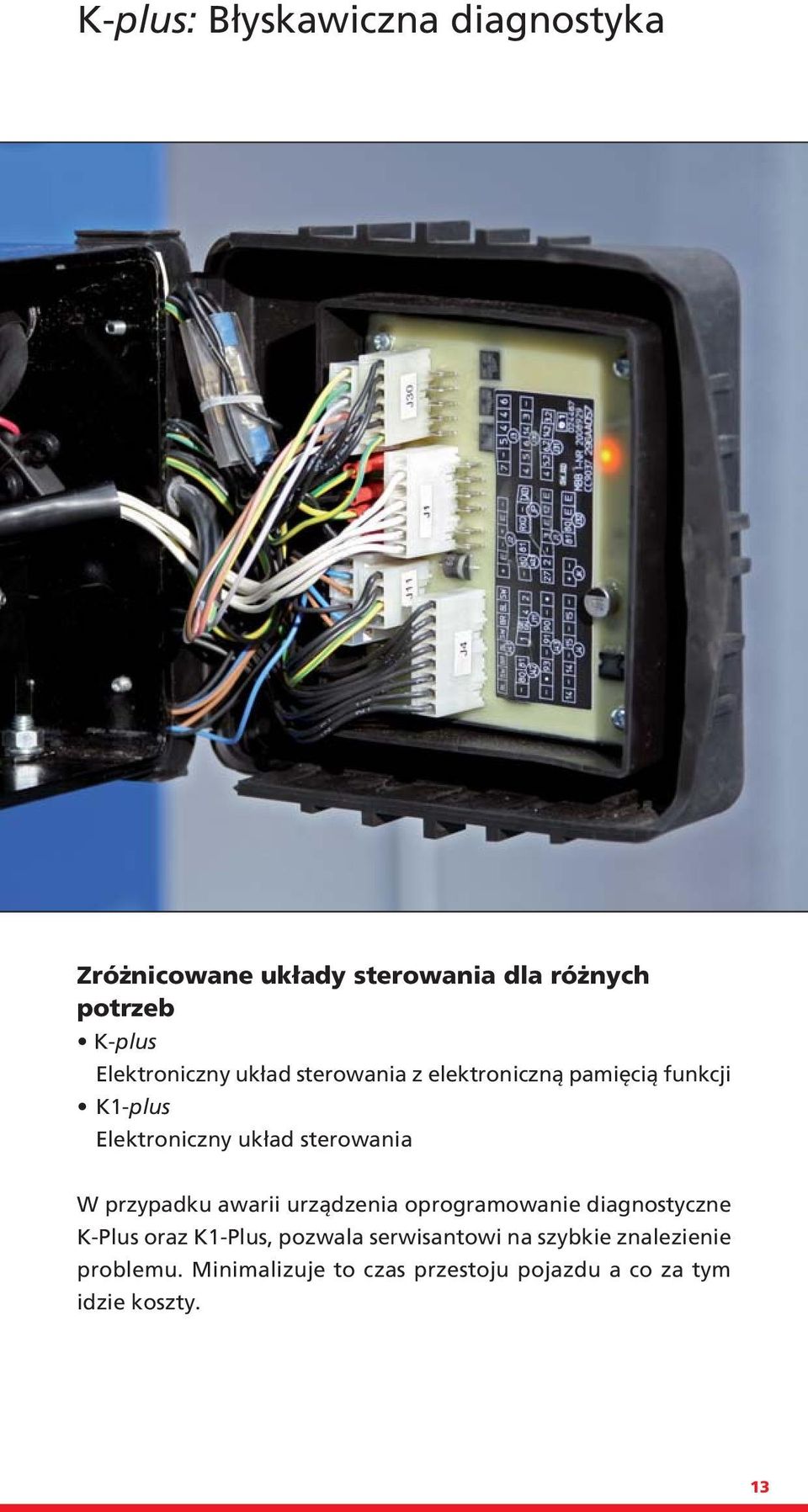

11 K-plus: Błyskawiczna diagnostyka Zróżnicowane układy sterowania dla różnych potrzeb K-plus Elektroniczny układ sterowania z elektroniczną pamięcią funkcji K1-plus Elektroniczny układ sterowania W przypadku awarii urządzenia oprogramowanie diagnostyczne K-Plus oraz K1-Plus, pozwala serwisantowi na szybkie znalezienie problemu. Minimalizuje to czas przestoju pojazdu a co za tym idzie koszty. 13

12 K-basic: Prosty układ sterowania K-basic Brak elektronicznych podzespołów Prosta instalacja Niskie koszty eksploatacji Złącza identyczne jak dla wersji K-plus Ergonomiczny, przyjazny dla użytkownika design Opcja: uszczelnienie płytki żywiczną warstwą ochronną 14

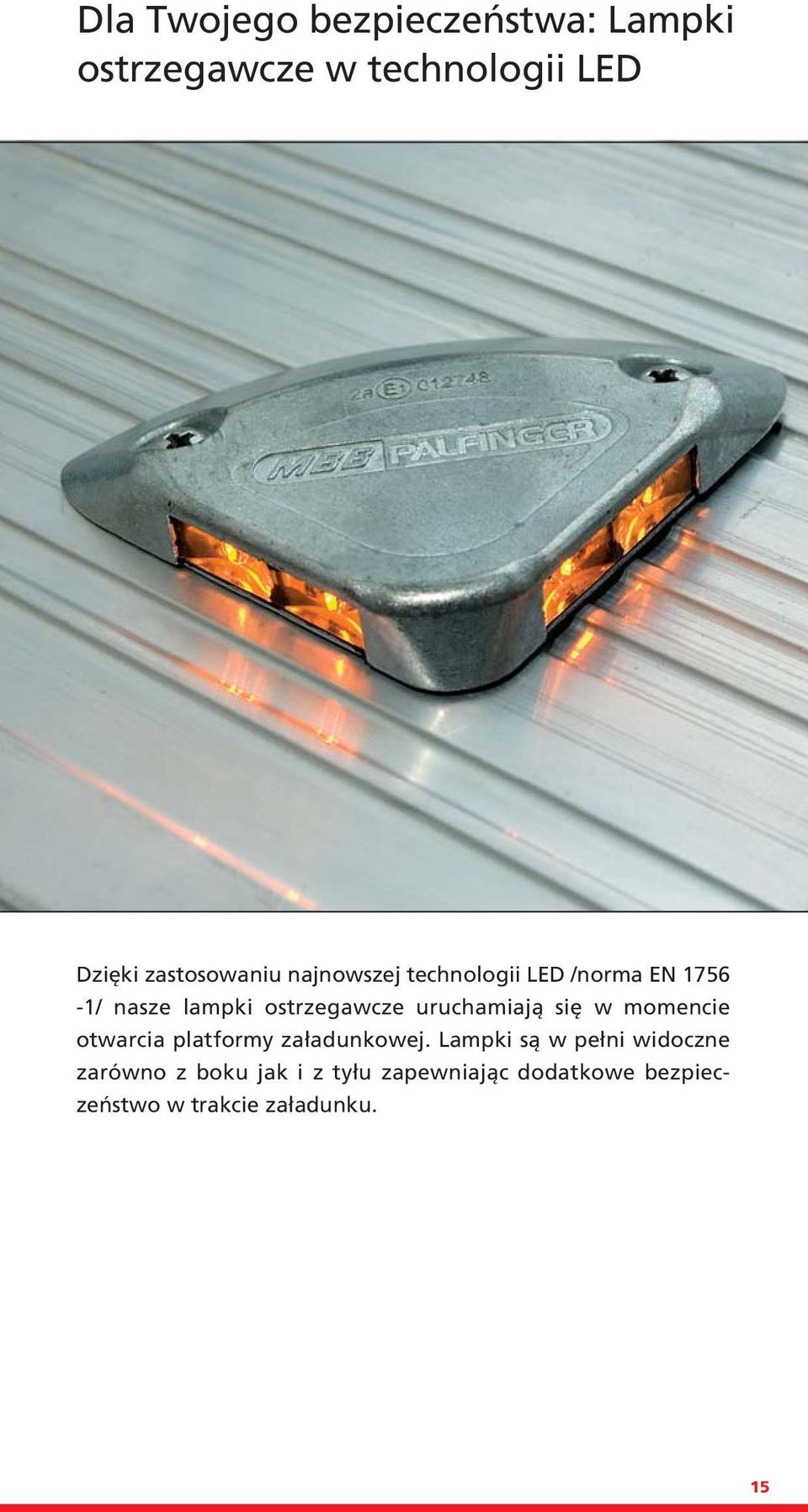

13 Dla Twojego bezpieczeństwa: Lampki ostrzegawcze w technologii LED Dzięki zastosowaniu najnowszej technologii LED /norma EN / nasze lampki ostrzegawcze uruchamiają się w momencie otwarcia platformy załadunkowej. Lampki są w pełni widoczne zarówno z boku jak i z tyłu zapewniając dodatkowe bezpieczeństwo w trakcie załadunku. 15

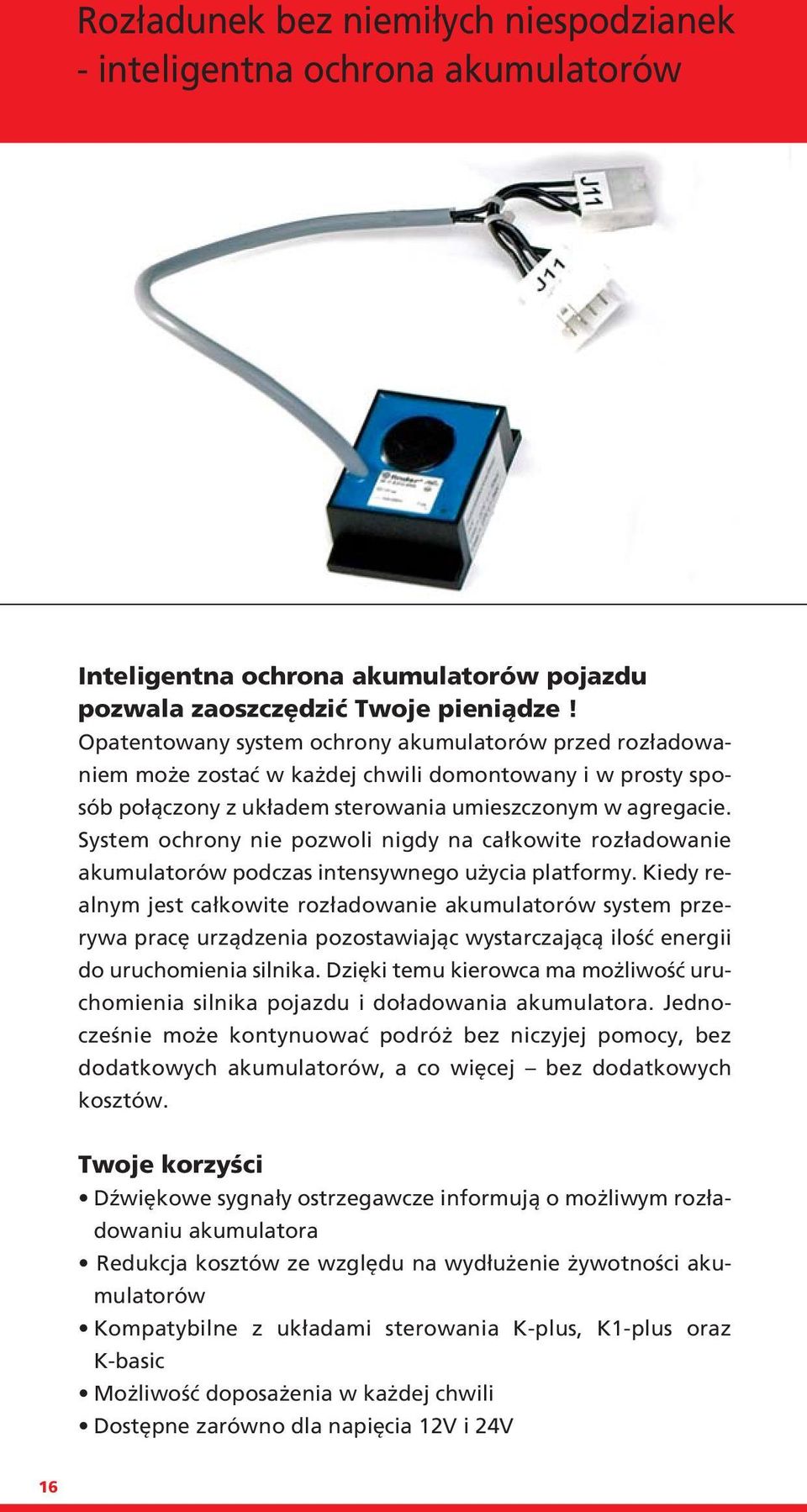

14 Rozładunek bez niemiłych niespodzianek - inteligentna ochrona akumulatorów Inteligentna ochrona akumulatorów pojazdu pozwala zaoszczędzić Twoje pieniądze! Opatentowany system ochrony akumulatorów przed rozładowaniem może zostać w każdej chwili domontowany i w prosty sposób połączony z układem sterowania umieszczonym w agregacie. System ochrony nie pozwoli nigdy na całkowite rozładowanie akumulatorów podczas intensywnego użycia platformy. Kiedy realnym jest całkowite rozładowanie akumulatorów system przerywa pracę urządzenia pozostawiając wystarczającą ilość energii do uruchomienia silnika. Dzięki temu kierowca ma możliwość uruchomienia silnika pojazdu i doładowania akumulatora. Jednocześnie może kontynuować podróż bez niczyjej pomocy, bez dodatkowych akumulatorów, a co więcej bez dodatkowych kosztów. Twoje korzyści Dźwiękowe sygnały ostrzegawcze informują o możliwym rozładowaniu akumulatora Redukcja kosztów ze względu na wydłużenie żywotności akumulatorów Kompatybilne z układami sterowania K-plus, K1-plus oraz K-basic Możliwość doposażenia w każdej chwili Dostępne zarówno dla napięcia 12V i 24V 16

15 Bezpieczne powierzchnie podestów AluStar AluKolas AluLite AluTop AluStar najbardziej wszechstronny z podestów Specyficzne łezkowe wykonanie powierzchni AluStar gwarantuje optymalną stabilność i zapobiega niebezpiecznemu poślizgowi. AluKolas podest wykonany w najnowszej technologii AluKolas jest liderem w produkcji innowacyjnych podestów wykonanych z aluminium. Korzystanie z unikatowego procesu hybrydowego spawania plazmowego sprawia, że spaw jest wyjątkowo estetyczny i pozbawiony wad (zdjęcie w górnym, prawym rogu). AluLite Podest AluLite jest idealnym rozwiązaniem dla modeli 750 M / 1000 AQ / 1000 K oraz 1500 KL. Wzdłużnie umieszczone i połączone ze sobą profile zapewniają dużą stabilność oraz niską masę własną. Dostępny opcjonalnie system roll stop przeznaczony do blokowania kółek wózków jest identyczny* jak w podestach AluStar oraz AluKolas. Na życzenie klienta podest może zostać pokryty wylewką antypoślizgową. * za wyjątkiem wersji 750 AluTop AluTop to wyjątkowo wytrzymały podest dostępny w modelach od 1500 K do 3000 K. 2 dodatkowe profile umieszczone wzdłużnie na podeście gwarantują maksymalną stabilność. Poprzeczne ułożenie wypustek na powierzchni podestu zapewnia właściwości antypoślizgowe. Na życzenie dostępne są również boczne najazdy. 17

16 AluStar sprawdzony klasyczny AluStar to najbardziej wszechstronny podest aluminiowy na rynku. Dzięki temu, że nie jest to konstrukcja modułowa możemy spełnić indywidualne wymagania klienta tworząc podest o ściśle określonych zastosowaniach. 18

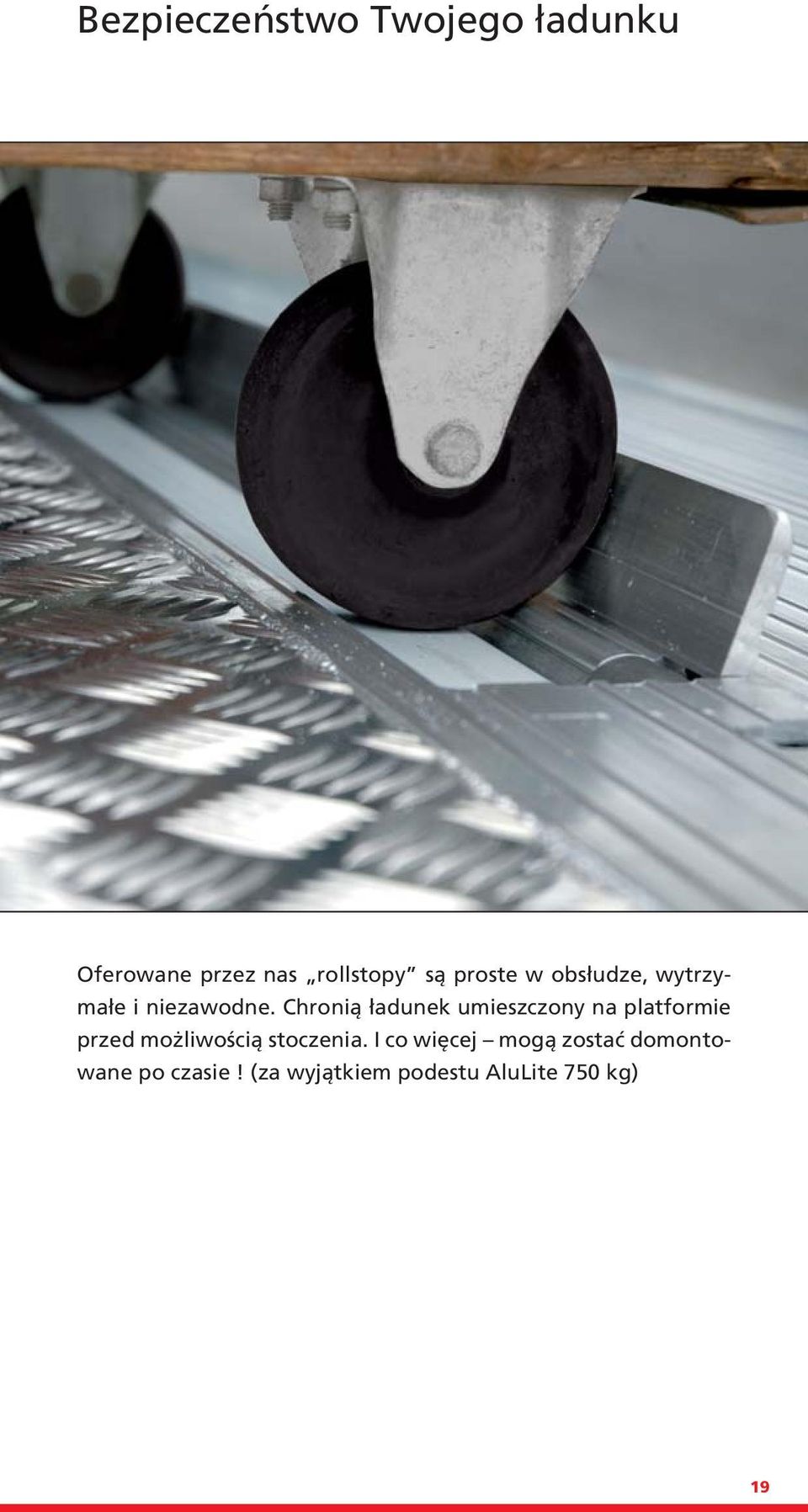

17 Bezpieczeństwo Twojego ładunku Oferowane przez nas rollstopy są proste w obsłudze, wytrzymałe i niezawodne. Chronią ładunek umieszczony na platformie przed możliwością stoczenia. I co więcej mogą zostać domontowane po czasie! (za wyjątkiem podestu AluLite 750 kg) 19

18 Poprawa bezpieczeństwa redukcja hałasu Syntetyczne powłoki lakiernicze stosowane opcjonalnie we wszystkich naszych podestach nie mają sobie równych! Wieloetapowy proces oczyszczania dokładnie przygotowuje podest do wiązania się z gumową powłoką redukującą hałas oraz powierzchnią antypoślizgową zwiększającą bezpieczeństwo operatora. Redukcja emisji hałasu jest szczególnie ważna podczas rozładunku towarów w porze nocnej w dzielnicach mieszkaniowych. Duża grupa produktów MBB Palfinger spełnia już surowe normy hałasu określone w holenderskiej normie PIEK. 20

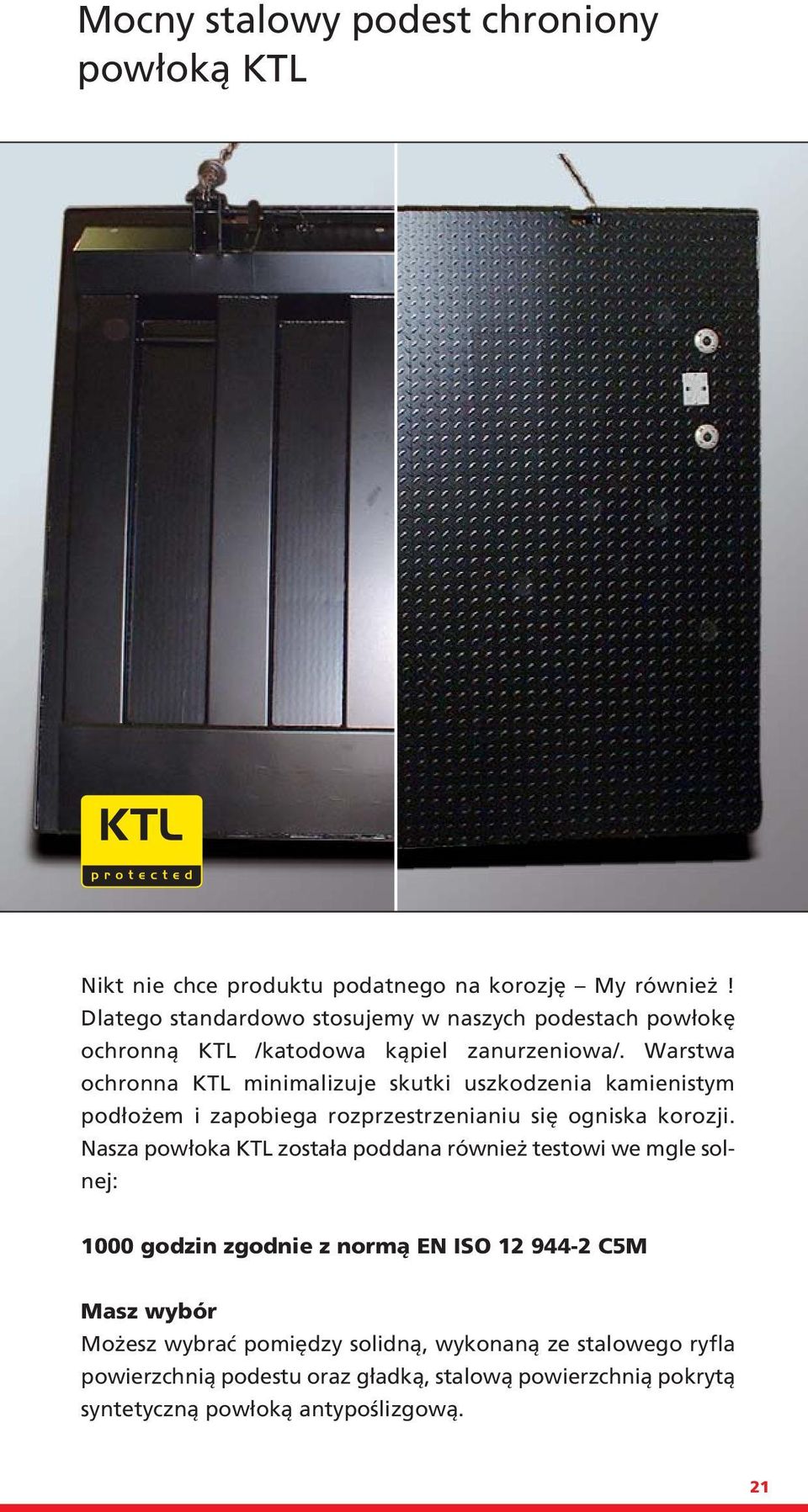

19 Mocny stalowy podest chroniony powłoką KTL Nikt nie chce produktu podatnego na korozję My również! Dlatego standardowo stosujemy w naszych podestach powłokę ochronną KTL /katodowa kąpiel zanurzeniowa/. Warstwa ochronna KTL minimalizuje skutki uszkodzenia kamienistym podłożem i zapobiega rozprzestrzenianiu się ogniska korozji. Nasza powłoka KTL została poddana również testowi we mgle solnej: 1000 godzin zgodnie z normą EN ISO C5M Masz wybór Możesz wybrać pomiędzy solidną, wykonaną ze stalowego ryfla powierzchnią podestu oraz gładką, stalową powierzchnią pokrytą syntetyczną powłoką antypoślizgową. 21

20 Ochrona KTL zapobiega powstawaniu korozji Również nasze belki nośne są zabezpieczone w standardzie powłoką ochronną KTL. Jej zastosowanie pozwala na zminimalizowanie skutków uszkodzenia lakieru kamienistym podłożem oraz zapobiega rozprzestrzenianiu się rdzy. Powłoka KTL została poddana testowi we mgle solnej: 1000 godzin zgodnie z normą EN ISO C5M 22

21 Lakierowanie proszkowe dla trudnych warunków pracy Oprócz wysokiej jakości warstwy ochronnej KTL, klienci mogą również wybrać lakierowanie proszkowe o grubości co najmniej 100 μm. /dostępne kolory z palety RAL/. Malowanie proszkowe zostało zatwierdzone do użytku w procesie dystrybucji żywności. Powłoka została poddana testowi we mgle solnej godzin zgodnie z normą EN ISO C5M 23

22 500 minifix 500 Minifix został zaprojektowany z przeznaczeniem do montażu na samochodach furgonowych. Jest to prawdopodobnie najlżejsze na rynku urządzenie ważące zaledwie 156 kg z możliwością podnoszenia 500 kg ładunku. Posiada jeden siłownik podnoszący oraz jeden zamykający. Specyficzne rozwiązania konstrukcyjne pozwalają na montaż urządzenia na bardzo nisko zawieszonych pojazdach. Opcjonalnie dostępny jest podest połówkowy pozwalający na dostęp do skrzydła drzwi bez uruchamiania platformy, a także zaczep kulowy przeznaczony do ciągnięcia przyczepy. Wykres nośności a (mm) Q (kg)

23 Idealne rozwiązanie dla samochodów dostawczych typu furgon Wym. K Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Masa własna Typ podestu Alum. Szerokość podestu (mm) 1400 Wysokość podestu (mm) kg Wymiary 500 minifix Ramiona podnoszenia (w mm) 500 H (max.) Wysokość załadunku w pojeździe nieobciążonym 780 H (min.) Wysokość załadunku w pojeździe obciążonym 450 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 340 K (min.) Zależne od F (max.) 546 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 729 F (min.) - K (max.) Zależne od F (min.) - D (max.) Wolna przestrzeń wymagana do instalacji (max.) - Dane techniczne Udźwig 500 kg Belka nośna 110 x 110 mm Układ hydrauliczny 1 x siłownik podnoszący / 1 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - Rozstaw ramion podnoszenia 600 mm Środek ciężkości ładunek na środku podestu 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Ten model platformy przeznaczony jest do następujących pojazdów Citroen Jumper (Relay) Fiat Ducato Ford Transit Iveco Daily Mercedes-Benz Sprinter 3/5 Nissan Interstar & Primastar Opel Movano & Vivaro Peugeot Boxer Renault Master & Trafic Volkswagen Crafter 30/35/50 inne marki pojazdów - zapytanie Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 25

24 500 / 750 K 1T L/R Szyta na miarę szerokość podestu daje możliwość swobodnego dostępu do nadwozia bez konieczności otwierania platformy załadunkowej. Zaleta ta jest szczególnie przydatna w przypadku nadwozi chłodniczych posiadających dodatkową liczbę drzwi tylnych. Podest może znajdować się zarówno na środku, jak i po prawej lub lewej stronie. W szczególnych przypadkach podest może zostać poszerzony za pomocą dodatkowych, rozkładanych elementów. Wykres nośności 500 K 1T L/R 750 K 1T L/R a (mm) Q (kg) a (mm) Q (kg)

25 Platforma ze zwężonym podestem do indywidualnych zastosowań Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 1000 Wysokość podestu (mm) kg kg kg kg Wymiary 500 / 750 K 1T L/R Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 500 K 1T L/R 750 K 1T L/R Udźwig 500 kg 750 kg Belka nośna 110 x 110 mm 110 x 110 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 44 mm - 44 mm Rozstaw ramion podnoszenia 410 mm 410 mm Środek ciężkości ładunek na środku podestu 600 mm 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 27

26 1000 ATHLET quattro 1/2T L/R Platformy załadunkowe 1000 AQ 1/2T L/R oparte są na sprawdzonej serii AQ. Przeznaczone są do szerokiego rodzaju zastosowań, a w szczególności do dystrybucji świeżych i schłodzonych produktów. Dostęp do drzwi tylnych nie wymaga otwarcia platformy. Dostępne są wersje - 1/3 lub 1/2 szerokości nadwozia, które mogą być montowane zarówno po lewej /AQ1TL/ jak i po prawej /AQ1TR/ stronie pojazdu. Szerokości podestów od 800 do 1960 mm. Wykres nośności a (mm) Q (kg)

27 Podest o zwężonej szerokości pełna wydajność Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 1700 Wysokość podestu (mm) kg kg kg kg Wymiary 1000 AQ 1/2T L/R Ramiona podnoszenia (w mm) 700 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1210 H (min.) Wysokość załadunku w pojeździe obciążonym 830 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 650 K (min.) Zależne od F (max.) 592 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 742 F (min.) 500 K (max.) Zależne od F (min.) 721 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 871 Dane techniczne 1000 AQ 1T L/R 1000 AQ 2T L/R Udźwig 1000 kg 1000 kg Belka nośna 180 x 180 mm 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 44 mm - 44 mm Rozstaw ramion podnoszenia 410 mm 970 mm Środek ciężkości ładunek na środku podestu 600 mm 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 29

28 1000 K 1/2T L/R Model ten oparty został na sprawdzonej serii K i przeznaczony jest do szerokiego rodzaju zastosowań, a w szczególności do dystrybucji świeżych i schłodzonych produktów. Dostęp do drzwi tylnych nie wymaga otwarcia platformy. Dostępne są wersje - 1/3 lub 1/2 szerokości nadwozia, które mogą być montowane zarówno po lewej /K1TL/ jak i po prawej /K1TR/ stronie pojazdu. Szerokości podestów od 800 do 1960 mm. Wykres nośności a (mm) Q (kg)

29 Większa przestrzeń - pełna wydajność Wymiar H (obciąż./nieobciąż.) Wym. G Wym. F (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 1000 Wysokość podestu (mm) kg kg kg kg Wymiary 1000 K 1/2T L/R Ramiona podnoszenia (w mm) 700 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1256 H (min.) Wysokość załadunku w pojeździe obciążonym 906 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 728 K (min.) Zależne od F (max.) 514 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 664 F (min.) 529 K (max.) Zależne od F (min.) 710 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 860 Dane techniczne 1000 K 1T L/R 1000 K 2T L/R Udźwig 1000 kg 1000 kg Belka nośna 180 x 180 mm 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 57 mm - 57 mm Rozstaw ramion podnoszenia 410 mm 970 mm Środek ciężkości ładunek na środku podestu 600 mm 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 31

30 500 / 750 M Nowo opracowana wersja 500 M / 750 M została specjalnie zaprojektowana dla mniejszych pojazdów do 7,5 tony DMC. Platforma składa się z wytrzymałego, bardzo lekkiego, aluminiowego podestu oraz solidnego 4-siłownikowego mechanizmu podnoszącego o bardzo małej masie własnej ok. 200 kg. Platforma dostępna jest w różnych rozstawach, co umożliwia szybki montaż na każdym dostępnym obecnie podwoziu. W wersji podstawowej występuje jednoczęściowy zderzak poruszający się wraz z ramionami podnoszenia. Na życzenie klienta może on zostać zastąpiony przez zderzak 3-częściowy, a także doposażony w zaczep do ciągnięcia przyczepy. Wykres nośności 500 M 750 M a (mm) Q (kg) a (mm) Q (kg)

31 Ultralekka 4-siłownikowa platforma Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2200 Wysokość podestu (mm) kg* kg* kg* *) 11 kg dodatkowo w opcji z 3-częściowym zderzakiem Wymiary 500 / 750 M Ramiona podnoszenia (w mm) 550 H (max.) Wysokość załadunku w pojeździe nieobciążonym 960 H (min.) Wysokość załadunku w pojeździe obciążonym 700 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 510 K (min.) Zależne od F (max.) 452 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 543 F (min.) 370 K (max.) Zależne od F (min.) 555 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 646 Dane techniczne 500 M 750 M Udźwig 500 kg 750 kg Belka nośna 120 x 80 x 5 mm 120 x 80 x 5 mm Lifting gear hydraulics 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 44 mm - 44 mm Rozstaw ramion podnoszenia 1240 mm 1240 mm Środek ciężkości ładunek na środku podestu 600 mm 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 33

32 1000 ATHLET quattro 1000 Athlet Quattro to bardzo lekka 4-siłownikowa konstrukcja. 2 siłowniki podnoszące oraz 2 zamykające pozwalają uzyskać maksymalną wydajność. Dostępne są wytrzymałe oraz długie aluminiowe podesty o wysokościach 1550, 1700 oraz 1825 mm przy masie własnej już od 272 kg. Belka nośna pokryta jest powłoką KTL w celu maksymalnej ochrony przed korozją. Bardzo bogate wyposażenie standardowe. Wersja z podestem stanowiącym zamknięcie, pozwala na redukcję masy całego pojazdu. Urządzenie dostępne jest również z podestami stalowymi jak i podestem połówkowym 1/2 T. Wykres nośności a (mm) Q (kg)

33 Lekka i niezawodna 4-siłownikowa platforma załadunkowa Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg Typ podestu Stal Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg Wymiary 1000 ATHLET quattro Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 1000 ATHLET quattro Udźwig 1000 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 44 mm Rozstaw ramion podnoszenia Długość ramienia 600 / 700 mm = 1320 mm / 1100 mm Środek ciężkości ładunek na środku podestu 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 35

34 1000 E Platforma załadunkowa o udźwigu 1000 kg posiada zupełnie nowy, rewolucyjny napęd elektryczny, który jest pozbawiony elementów hydrauliki siłowej zastąpionych silnikami elektrycznymi. Ta futurystyczna koncepcja eliminuje konieczność wymiany oleju, zaworów oraz przewodów hydraulicznych. Dodatkowo w trakcie opuszczania platformy następuje doładowanie akumulatorów pojazdu. Zaawansowane rozwiązania techniczne zapewniają optymalne połączenie dobrze sprawdzonej konstrukcji z nową technologią napędu. Pomimo, że koszt zakupu urządzenia jest wyższy niż w przypadku platformy hydraulicznej to różnica ta zwraca się po 3 latach, a z każdym kolejnym rokiem eksploatacji wypada ona na korzyść platformy 1000 E. Wykres nośności a (mm) Q (kg)

35 Przyjazna dla środowiska Wym. K Masa własna Wymiar H (obciąż./nieobciąż.) Wym. G (obciąż./nieobciąż.) Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg Wymiary 1000 E Ramiona podnoszenia (w mm) 700 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1200 H (min.) Wysokość załadunku w pojeździe obciążonym 825 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 650 K (min.) Zależne od F (max.) 603 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 773 F (min.) 500 K (max.) Zależne od F (min.) 716 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 886 Dane techniczne 1000 E Udźwig 1000 kg Belka nośna 180 x 180 mm Napęd podnoszący 1x elektryczny siłownik podnoszący /1 x elektryczny siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi 63 mm Rozstaw ramion podnoszenia 1345 mm Środek ciężkości ładunek na środku podestu 600 mm Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 37

36 1000 K MBB Palfinger 1000 K to mocna i wytrzymała konstrukcja o ładowności 1000 kg (środek ciężkości mm) przeznaczona do intensywnej, codziennej eksploatacji. Optymalna pod kątem wydajności. Urządzenie jest wyposażone w 4 siłowniki i dostępne zarówno z podestami aluminiowymi jak i stalowymi. Idealne rozwiązanie dla pojazdów powyżej 8 t. DMC. Wykres nośności a (mm) Q (kg)

37 Najczęściej wybierana przez naszych klientów Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg Wymiary 1000 K Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 1000 K Udźwig 1000 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 57 mm Rozstaw ramion podnoszenia 1310 mm Środek ciężkości ładunek na środku podestu 700 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 39

38 1500 KL Uniwersalny platforma załadunkowa 1500 KL montowana za nadwoziem z lekkim aluminiowymi podestem o udźwigu 1500 kg przeznaczona jest do codziennej pracy w pojazdach dystrybucyjnych. Bardzo szeroka gama oferowanych podestów pozwala klientowi na indywidualne stworzenie urządzenia odpowiedniego dla swoich potrzeb. 4-siłowniki gwarantują stabilność i długą żywotność. Masa własna już od 390 kg. Wykres nośności a (mm) Q (kg)

39 Lekkość, siła oraz wydajność Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg Wymiary 1500 KL Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 1500 KL Udźwig 1500 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 57 mm Rozstaw ramion podnoszenia 1310 mm Środek ciężkości ładunek na środku podestu 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 41

40 1500 K Prawdopodobnie najmocniejsze i najbardziej niezawodne 4- siłownikowe urządzenie o środku ciężkości umieszczonym na 1000 mm. Nadaje się do szerokiego zakresu zastosowań np.: branża budowlana, załadunek ciężkich maszyn. Dostosowane do montażu na większości pojazdów. Dostępnych jest 5 różnych długości ramion siłowników, począwszy od 700 mm a skończywszy na 1100 mm. Zarówno aluminiowe, jak i stalowe podesty są indywidualnie przygotowywane dla klienta i mogą osiągać długość nawet do 2800 mm. Wykres nośności a (mm) Q (kg)

41 Siła, niezawodność i wyjątkowa wydajność Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg Wymiary 1500 K Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 1500 K Udźwig 1500 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm Rozstaw ramion podnoszenia 1300 mm Środek ciężkości ładunek na środku podestu 1000 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 43

42 2000 KL 2000 KL to silna winda dla wymagających. Udźwig 2000 kg znajduje się na długości ramienia 750 mm. Występuje 5 różnych długości ramion podnoszenia. Podesty występują w wersji aluminiowej oraz stalowej. Dostępny jest bardzo bogaty wachlarz wyposażenia dodatkowego. Wykres nośności a (mm) Q (kg)

43 2000 kg udźwigu - na wszelki wypadek Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wymiary Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg 2000 KL Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 2000 KL Udźwig 2000 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm Rozstaw ramion podnoszenia 1300 mm Środek ciężkości ładunek na środku podestu 750 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 45

44 2000 K Do podnoszenie pełnego 2-tonowego ładunku w modelu 2000 K dostępne są zarówno podesty stalowe jak i aluminiowe. Ich wysokości występują w przedziale od 1500 aż do 2800 mm. Idealny do dystrybucji żywności i napojów. Belka nośna zaopatrzona jest w 4 siłowniki i posiada 4 różne długości ramion do wyboru - dostępne w przedziale od 700 do 1100 mm. Wykres nośności a (mm) Q (kg)

45 Idealne rozwiązanie dla ciężkich ładunków Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm)2500 Wysokość podestu (mm) kg kg kg kg Wymiary 2000 K Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 2000 K Udźwig 2000 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm Rozstaw ramion podnoszenia 1300 mm Środek ciężkości ładunek na środku podestu 1000 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 47

46 2500 KL Model 2500 KL to produkt Nr 1 do pracy z najcięższymi ładunkami. Udźwig 2500 kg dostępny jest na środku ciężkości wynoszącym 750 mm zarówno na podeście aluminiowym jak i stalowym. Dostępna jest szeroka gama wyposażenia dodatkowego oraz 4 różne długości ramion podnoszenia. Urządzenie to nadaje się perfekcyjnie do wszelkiego rodzaju bardzo ciężkich ładunków. Wykres nośności a (mm) Q (kg)

47 Optymalna propozycja dla dużych i bardzo ciężkich ładunków Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wymiary Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg kg 2500 KL Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 2500 KL Udźwig 2500 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm Rozstaw ramion podnoszenia 1300 mm Środek ciężkości ładunek na środku podestu 750 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 49

48 1500 / 2000 KK Ta specjalna platforma załadunkowa została zaprojektowana z myślą o pojazdach z dolnym sprzęgiem, przystosowanych do ciągnięcia przyczepy centralno-osiowej. Wykorzystuje ona doskonale sprawdzone komponenty z modeli 1500 K oraz 2000 K. W wyposażeniu standardowym oferowana jest z jednoczęściowym zderzakiem unoszonym i opuszczanym ręcznie. Opcjonalnie dostępny jest zderzak z wysokością regulowaną hydraulicznie. Wykres nośności 1500 KK 2000 KK 50 a (mm) Q (kg) a (mm) Q (kg)

49 Idealne rozwiązanie dla dolnego sprzęgu Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg Wymiary 1500 / 2000 KK Ramiona podnoszenia (w mm) 1100 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1793 H (min.) Wysokość załadunku w pojeździe obciążonym 1023 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 1056 K (min.) Zależne od F (max.) 783 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 1028 F (min.) 608 K (max.) Zależne od F (min.) 1132 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 1377 Dane techniczne 1500 KK 2000 KK Udźwig 1500 kg 2000 kg Belka nośna 160 x 80 mm 160 x 80 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm - 63 mm Rozstaw ramion podnoszenia 1300 mm 1300 mm Środek ciężkości ładunek na środku podestu 1000 mm 750 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 51

50 1500 / 2000 KS Modele 1500 / 2000 KS wykorzystują sprawdzone podzespoły modeli 1500 K oraz 2000 K. Windy zostały specjalnie zaprojektowane dla pojazdów z wyjątkowo krótkim zwisem tylnym, co szczególnie dotyczy przyczep na obrotnicy. Urządzenie jest dostępne z 4 różnymi długościami ramion podnoszenia. Wykres nośności 1500 KS 2000 KS 52 a (mm) Q (kg) a (mm) Q (kg)

51 Dla krótkiego zwisu tylnego Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg kg kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2500 Wysokość podestu (mm) kg kg kg kg Wymiary 1500 / 2000 KS Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 1500 KS 2000 KS Udźwig 1500 kg 2000 kg Belka nośna 180 x 180 mm 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 63 mm - 63 mm Rozstaw ramion podnoszenia 1300 mm 1300 mm Środek ciężkości ładunek na środku podestu 1000 mm 750 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 53

52 2500 KK Specyficzne potrzeby wymagają specjalnych rozwiązań. Z ogromnym 2500 kg udźwigiem i środkiem ciężkości umieszczonym na 1000 mm, platforma 2500 KK słusznie uważana jest za jeden z najbardziej zaawansowanych technicznie produktów w swojej klasie. Urządzenie jest przeznaczone do szerokiego zakresu zastosowań, takich jak np.: dystrybucja żywności i napojów. Jednoczęściowy zderzak może zmieniać pozycję ręcznie jak i przy udziale hydrauliki. Wykres nośności a (mm) Q (kg)

53 Idealne rozwiązanie dla intensywnej dystrybucji Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg Typ podestu Stal Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg Wymiary 2500 KK Ramiona podnoszenia (w mm) 1100 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1577 H (min.) Wysokość załadunku w pojeździe obciążonym 835 F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 840 K (min.) Zależne od F (max.) 1010 D (min.) Wolna przestrzeń wymagana do instalacji (min.) 1145 F (min.) 420 K (max.) Zależne od F (min.) 1189 D (max.) Wolna przestrzeń wymagana do instalacji (max.) 1324 Dane techniczne 2500 KK Udźwig 2500 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 72 mm Rozstaw ramion podnoszenia 1300 mm Środek ciężkości ładunek na środku podestu 1000 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 55

54 2500 / 3000 K Platformy 2500 / 3000 K zostały specjalnie zaprojektowane aby zapewnić wyjątkową stabilność w obsłudze ładunków, których waga dochodzi do 3 ton. Dzięki temu są idealnie dostosowane do załadunku pojazdów oraz ciężkich szaf elektronicznych. Dostępne są podesty wykonane zarówno ze stali jak i aluminium ze środkiem ciężkości 1000 lub 1200 mm. Opcjonalnie dostępne są hydrauliczne lub mechaniczne podpory stabilizujące. Bardzo mocny i wydajny agregat hydrauliczny został umieszczony w belce nośnej redukując w ten sposób do minimum poziom hałasu. Wykres nośności 2500 K 3000 K 56 a (mm) Q (kg) a (mm) Q (kg)

55 Najmocniejsza ze wszystkich platform Wymiar H (obciąż./nieobciąż.) Wym. F Wym. G (obciąż./nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg kg Typ podestu Stal Szerokość podestu (mm) 2400 Wysokość podestu (mm) kg kg kg Wymiary 2500 / 3000 K Ramiona podnoszenia (w mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) D (max.) Wolna przestrzeń wymagana do instalacji (max.) Dane techniczne 2500 K 3000 K Udźwig 2500 kg 3000 kg Belka nośna 180 x 180 mm 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Obniżenie zamkniętego podestu w stosunku do poziomu podłogi - 72 mm - 72 mm Rozstaw ramion podnoszenia 1300 mm 1300 mm Środek ciężkości ładunek na środku podestu 1200 mm 1000 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +90 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 57

56 1500 TwinFold TwinFold jest lekką 2-siłownikową, podwójnie składaną platformą załadunkową. Schowany pod podwoziem podest, zapewnia pełny i swobodny dostęp do nadwozia. W zależności od potrzeb klienta dostępne są podesty w pełni aluminiowe oraz aluminiowo-stalowe o długościach 1200 oraz 1400 mm. Platforma przeznaczona jest do załadunku palet oraz wózków. Dwa siłowniki podnoszące umieszczone są po obu stronach ramion, co gwarantuje pełną stabilność ładunku. Poziomowanie oraz dochodzenie do podłoża odbywa się mechanicznie. Agregat hydrauliczny umieszczony jest w belce nośnej zapewniając ochronę przed zanieczyszczeniami wyrzucanymi spod kół pojazdu a także skutecznie redukując hałas procującej jednostki. * *) Model o udźwigu 1000 kg będzie dostępny w 2011 r. Wykres nośności a (mm) Q (kg)

57 Lekka i łatwa w użyciu Wymiar H (obciąż./nieobciąż.) Wym. G Wym. F (obciąż./ nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum./Alum. Szerokość podestu (mm) 2300 Wysokość podestu (mm) kg kg Typ podestu Stal/Alum. Szerokość podestu (mm) 2300 Wysokość podestu (mm) kg kg Wymiary 1000 / 1500 TwinFold Ramiona podnoszenia (w mm) 900 H (max.) Wysokość załadunku w pojeździe nieobciążonym 1500 H (min.) Wysokość załadunku w pojeździe obciążonym - F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi 850 K (min.) Zależne od F (max.) 820 D (min.) Wolna przestrzeń wymagana do instalacji (min.) K+340 F (min.) 737 K (max.) Zależne od F (min.) 955 G (max.) Pojazd nieobciążony (od środka belki nośnej do podłoża) 650 G (min.) Pojazd obciążony 400 E (max.) Rozstaw podłużnic pojazdu (max.) 870 E (min.) Rozstaw podłużnic pojazdu (min.) 650 Dane techniczne 1000 / 1500 TwinFold Udźwig 1500 kg Belka nośna 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący Rozstaw ramion podnoszenia 1310 mm Środek ciężkości ładunek na środku podestu 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +8 do -8 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 59

58 1000 / 1500 KF / KFN Pozostając neutralnie pod podwoziem platforma 1000 / 1500 KF / KFN zapewnia swobodny dostęp do nadwozia zawsze kiedy jest taka potrzeba. 4-siłownikowe urządzenie opiera się w swej konstrukcji na doskonale sprawdzonej, tradycyjnej platformie zamykanej za nadwoziem. Dzięki temu jest bardzo proste zarówno w instalacji jak i później w samej obsłudze. Model KFN został stworzony z myślą o nadwoziach chłodniczych, w których nie ma możliwości ingerencji w izolowaną podłogę. Specjalna konstrukcja eliminuje potrzebę jakichkolwiek przeróbek i pozwala na optymalne dopasowanie platformy do nadwozia chłodniczego. Wykres nośności 1000 KF / KFN 1500 KF / KFN a (mm) Q (kg) a (mm) Q (kg)

59 Solidna, sprawdzona i idealna dla chłodni Wymiar H (obciąż./nieobciąż.) Wym. G Wym. F (obciąż./ nieobciąż.) Wym. D Wym. K Masa własna Typ podestu Alum. Szerokość podestu (mm) 2300 Wysokość podestu (mm) kg kg Typ podestu Stal Szerokość podestu (mm) 2300 Wysokość podestu (mm) kg kg Wymiary 1000 / 1500 KF 1000 / 1500 KFN Ramiona podnoszenia (in mm) H (max.) Wysokość załadunku w pojeździe nieobciążonym H (min.) Wysokość załadunku w pojeździe obciążonym F (max.) Dystans pomiędzy środkiem belki nośnej i poziomem podłogi K (min.) Zależne od F (max.) D (min.) Wolna przestrzeń wymagana do instalacji (min.) F (min.) K (max.) Zależne od F (min.) G (max.) Pojazd nieobciążony (od środka belki nośnej do podłoża) G (min.) Pojazd obciążony E (max.) Rozstaw podłużnic pojazdu (max.) E (min.) Rozstaw podłużnic pojazdu (min.) Dane techniczne 1000 KF / KFN 1500 KF / KFN Udźwig 1000 kg 1500 kg Belka nośna 180 x 180 mm 180 x 180 mm Układ hydrauliczny 2 x siłownik podnoszący / 2 x siłownik zamykający Rozstaw ramion podnoszenia 1310 mm 1310 mm Środek ciężkości ładunek na środku podestu 600 mm 600 mm Środek ciężkości ładunek po jednej stronie 50 % pełnego obciążenia na stronę Kąt odchylenia podestu +10 do do -10 Podane masy własne stosuje się do najlżejszych platform o określonej wysokości podestu. Szczegółowe zestawienie dla różnych długości ramion oraz ogólne informacje techniczne znaleźć można w dodatku Informacje techniczne strony Z zastrzeżeniem zmian technicznych. Wymiary mogą ulec zmianie. 61
