ANDRZEJ STEFAŃCZYK INICJATYWA DLA POPRAWY BEZPIECZEŃSTWA W RUCHU DROGOWYM KARTY RATOWNICZE WARSZAWA

Transkrypt

1 ANDRZEJ STEFAŃCZYK INICJATYWA DLA POPRAWY BEZPIECZEŃSTWA W RUCHU DROGOWYM KARTY RATOWNICZE WARSZAWA

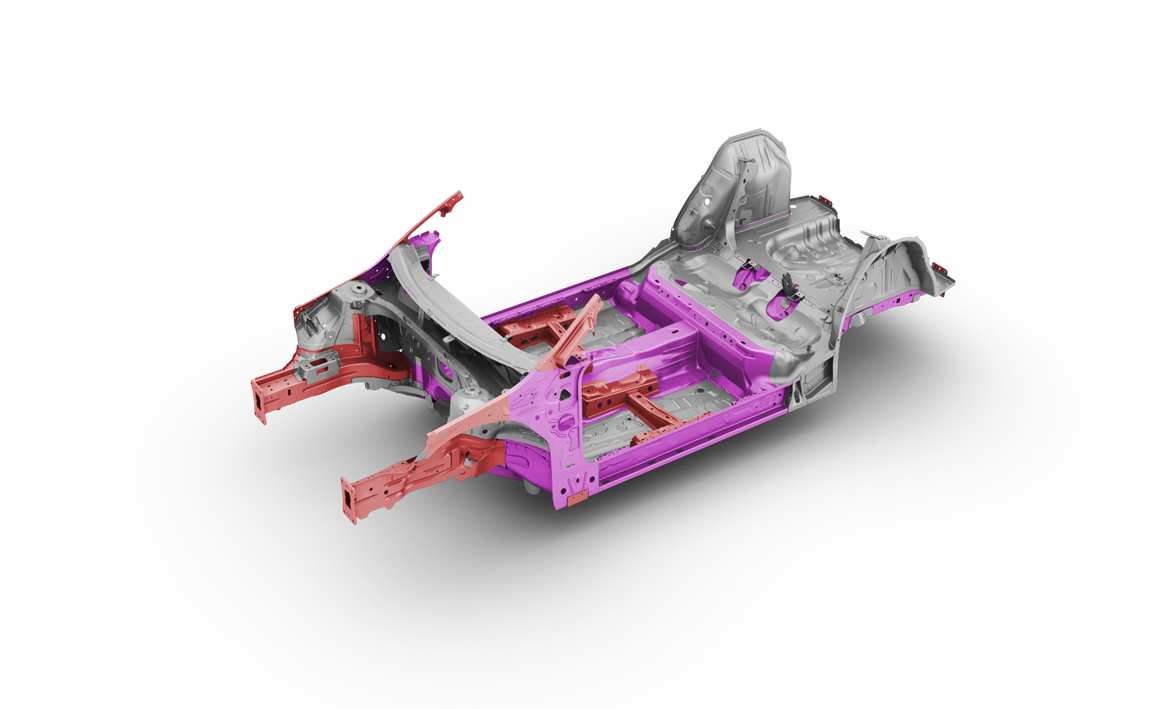

2 Golf 2013 Stal Stal o wysokiej wytrzymałości Stal ultra wysokowytrzymała, formowana na gorąco

3 Nowoczesne nadwozie uzbrojone w elementy pirotechniczne oraz paliwo i alternatywne napędy

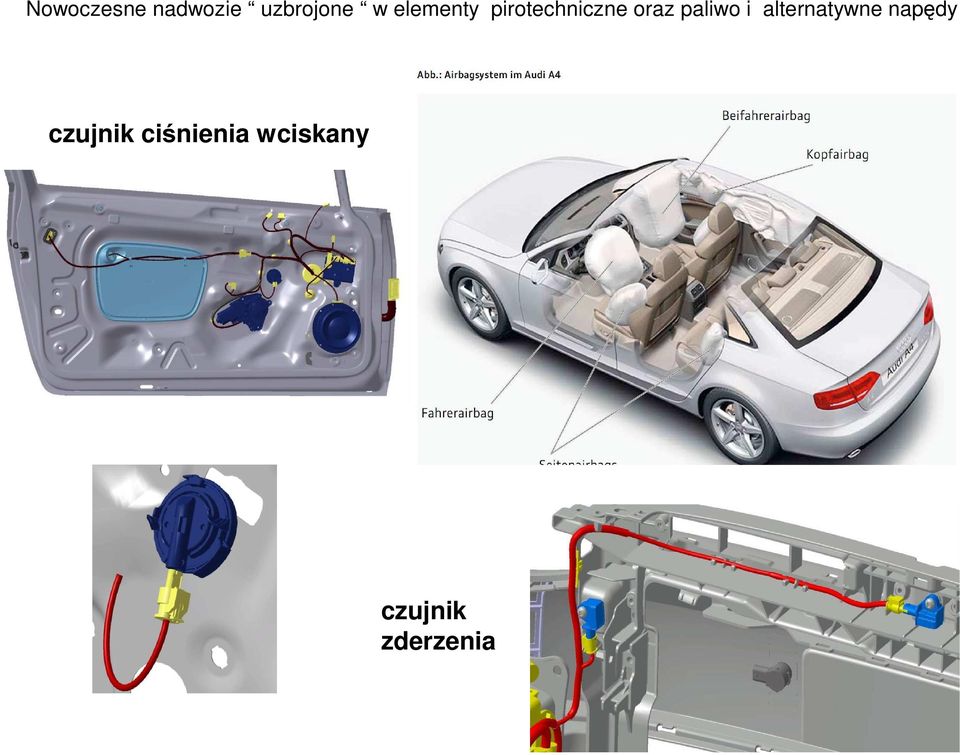

4 Nowoczesne nadwozie uzbrojone w elementy pirotechniczne oraz paliwo i alternatywne napędy czujnik ciśnienia wciskany czujnik zderzenia

5

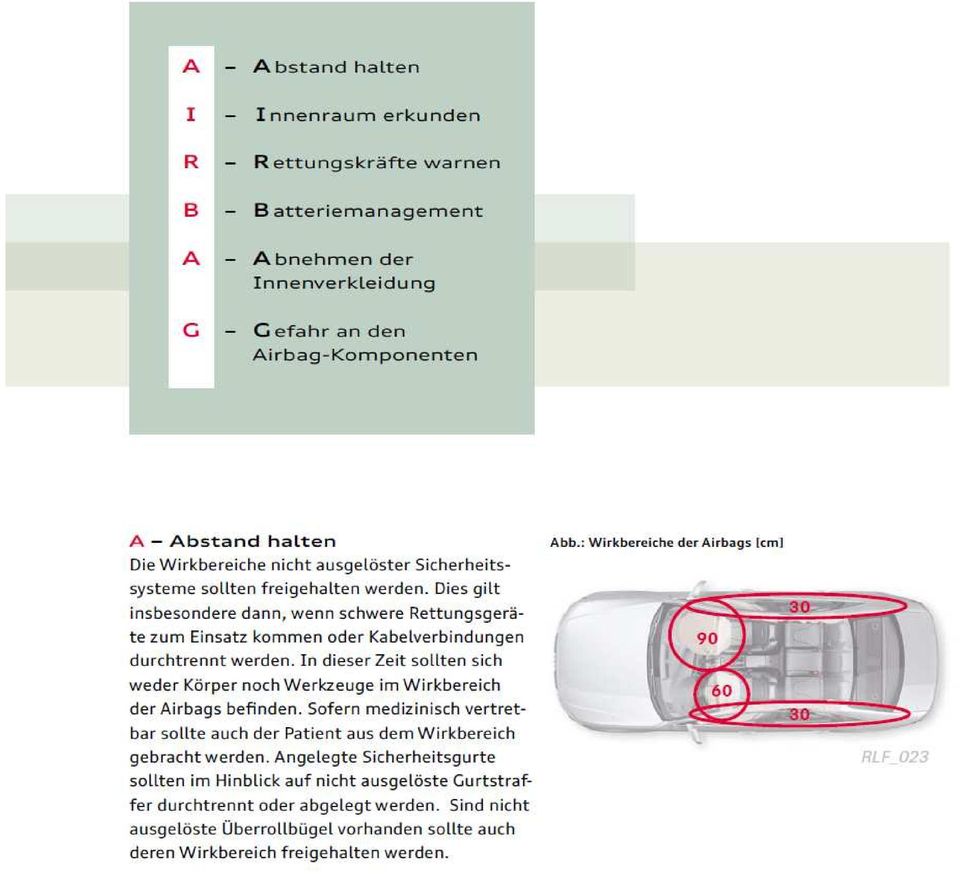

6

7

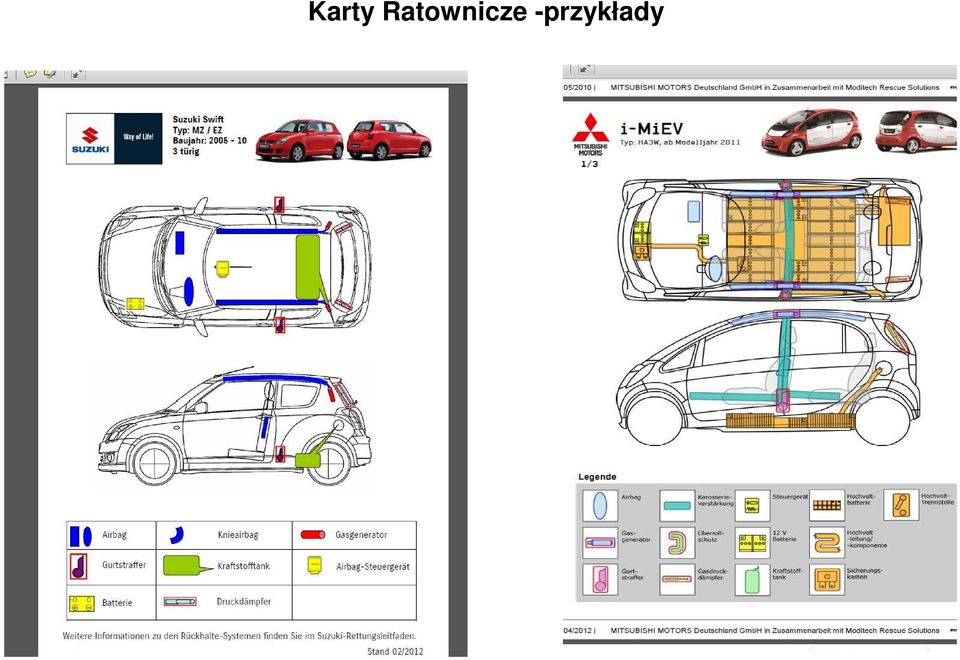

8 Karty Ratownicze -przykłady VV i Ford

9

10 Karty Ratownicze -przykłady VV karta dwustronna

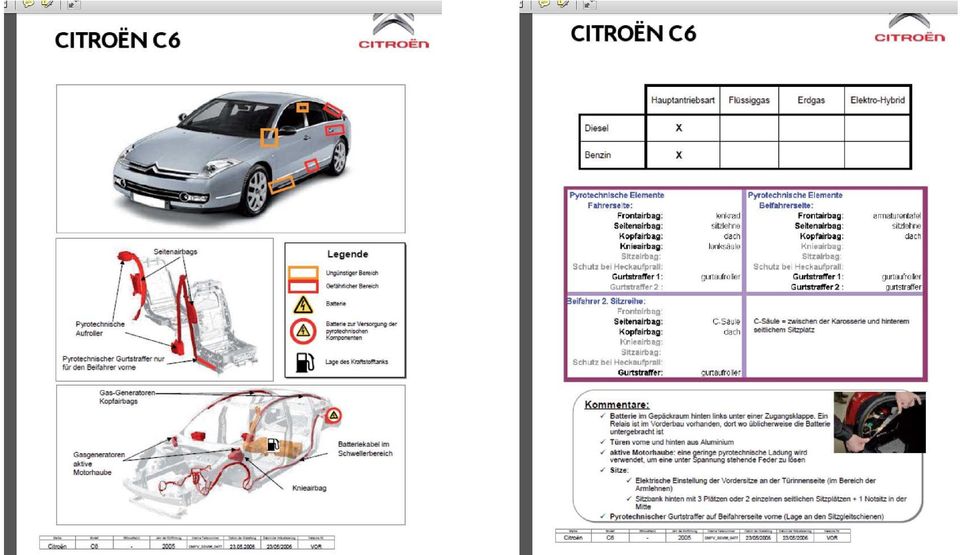

11 Karty Ratownicze -przykłady

12

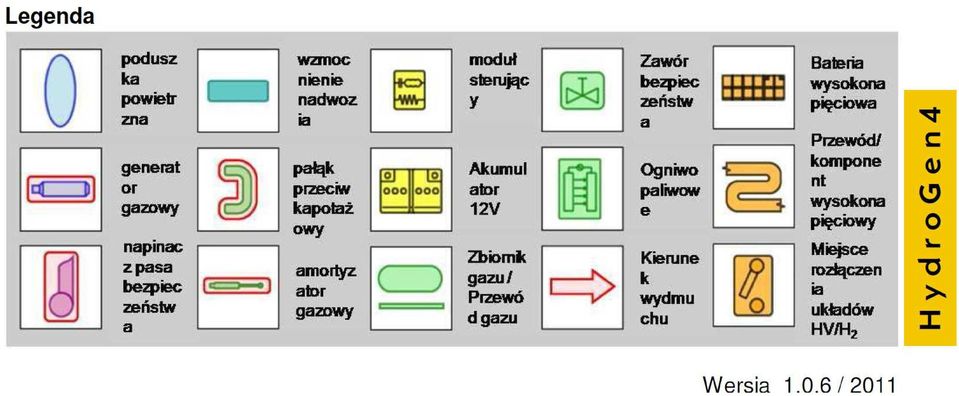

13 Karty Ratownicze - przykład karty samochód elektryczny

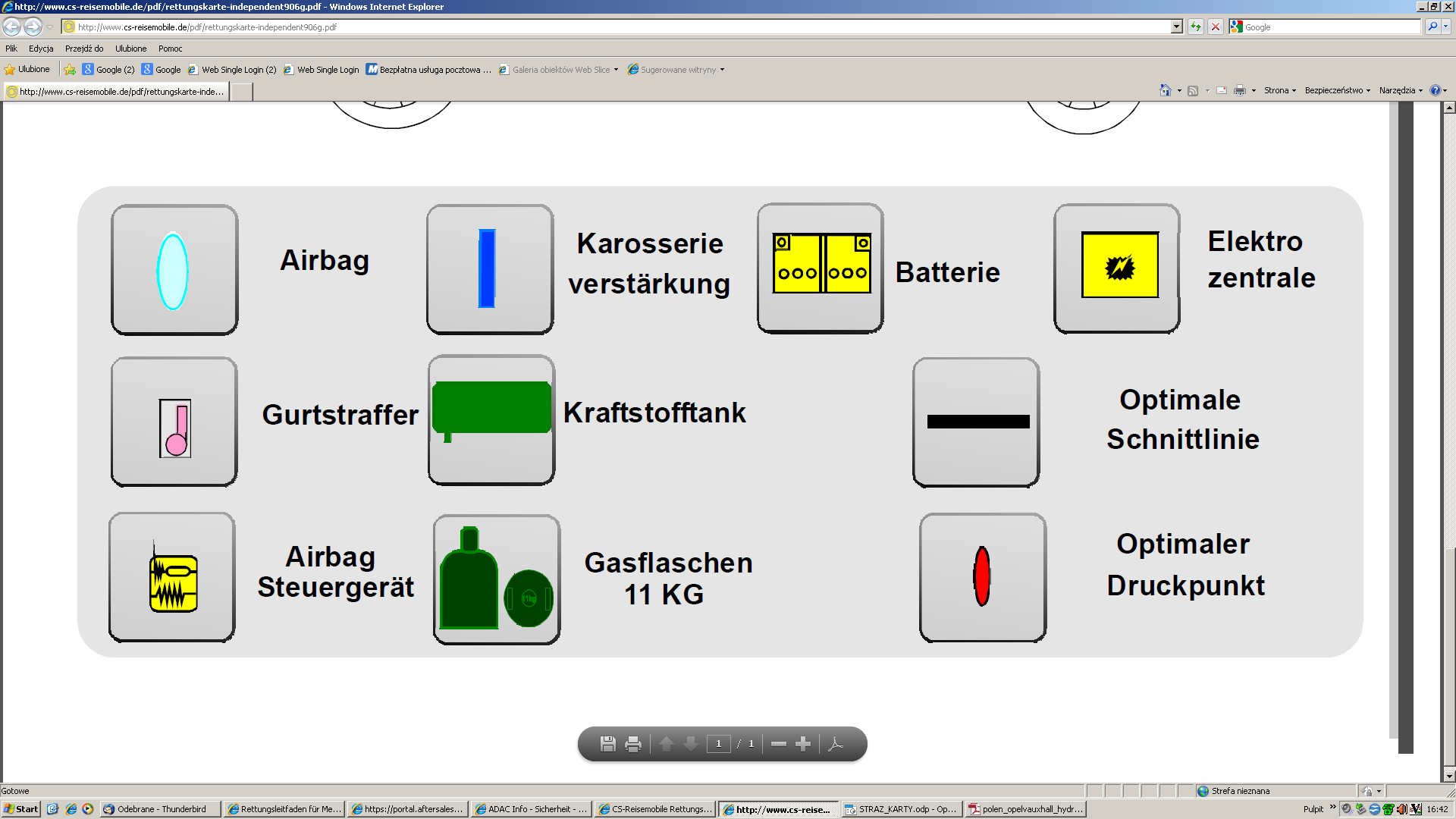

14

15

16

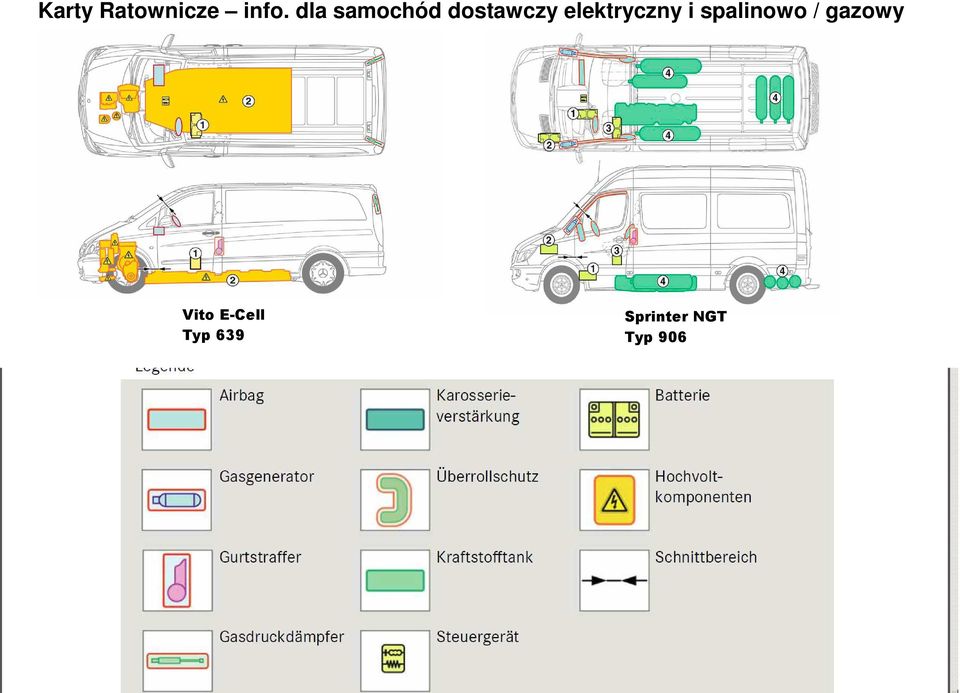

17 Karty Ratownicze info. dla samochód dostawczy elektryczny i spalinowo / gazowy Vito E-Cell Typ 639 Sprinter NGT Typ 906

18

19

20

21

22

23 Przedstawienie 2: Batteriebrand PHEV bateria z LiFePO4 cela [2]

24 Niebezpieczeństwo Poziom 6 - Przepuklina

25

26

27

28 Mercedes-Benz Omnibusse bis Baujahr 2011 Ein Hybrid ist die Kombination zweier Energiespeicher (Tank und Batterie) und zweier Energiewandler (Elektro- und Dieselmotor). Die wesentlichen Bestandteile des dieselelektrischen Hybrids sind die Radnabenelektromotoren, Batterien, Dieselmotor, die elektrisch angetriebenen Nebenaggregate und der Generator.

29 Die Komponenten und Batterien sind mit dem Warnzeichen für Spannung gekennzeichnet: Position der Notaus-Schalter

30 Anor dnung Komponenten Br ennstoffzelle 1 Wasserstofftanks (Tankdruck max. 350 bar) 2 Hochvolt-Batterie 3 Dachklimaanlage 4 Brenstoffzellensystem 5 Dachkühlanlage (Hochtemperatur-Kühlung) 6 Heizung 7 Nebenaggregate 8 Kühler (Niedertemperatur-Kühlung für Leistungselektronik) 9 Leistungselektronik-Träger 10 Radnabenmotor 11 Bordbatterie 24 V (vor der Antriebsache rechts) Die Druckbehälter sind mit Glasbruchsicherungen (PRD - pressure release devices) versehen. Bei einer Übertemperatur im Wasserstofftanksystem (z.b. Brand) wird der Wasserstoff über die PRDs an einer zentralen Stelle auf dem Fahrzeugdach abgelassen. (1) zentrale Ablassstelle rechte Fahrzeugseite

31

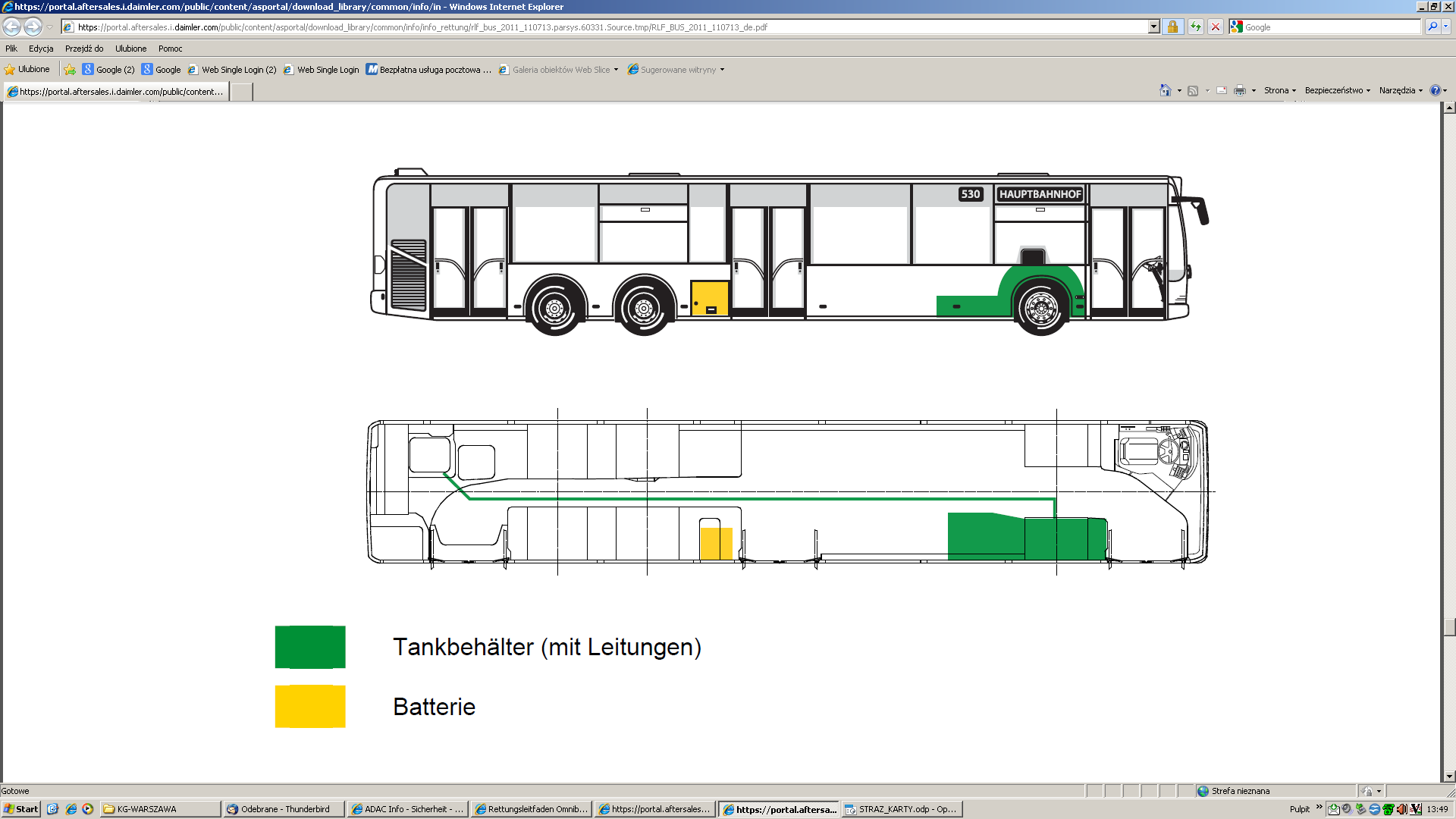

32

33

34

35 Citaro G BlueTec-Hybrid, 4 Türen

36 Citaro FuelCell-Hybrid

37

38

39

40 Leitfaden für Rettungsdienste Wskazówki dla Służb Ratowniczych Mercedes-Benz Actros 1857 LS (Actros 1) 1 Rahmenluftfederung 2 Batteriekasten Mercedes-Benz Actros 1844 LS (Actros 2) 1 Luftfedern, Fahrerhauslagerung 2 Kraftstoffbehälter 3 Rahmenluftfederung 4 Integralheck

41 Mercedes-Benz Actros (Typ 963) 1 Luftfederung Fahrerhaus 2 Kraftstoffbehälter 3 AdBlue -Behälter 4 Batteriekasten 5 Luftfederung Rahmen Mercedes-Benz Axor 1 1 Rahmenluftfederung 2 Batteriekasten

42 Alternative Antriebe/Hybrid-Fahrzeuge Naped alternatywny Hybrydowy

43 Atego Bluetec Hybrid N08.30 A Konventionelle Komponenten B Hybridkomponenten C Hybridkühlsystem 1 Verbrennungsmotor 2 Adaptiertes Kupplungsgehäuse 3 Elektromotor/Generator 4 Inverter (Wechselrichter) 5 Kraftstofftank 6 Lithium-Ionen-Batterie 7 Kühlsystem Elektromotor/Generator und Inverter 8 Getriebe 9 Hochvolt-Verkabelung

44 Erstzugang EWAKUACJA Zugangsmöglichkeit Dachluke Zugangsmöglichkeit Heckfenster Kraftstoffbehälter-zbiorniki paliwa + AdBlue Abklemmen der Fahrzeugbatterie- odłaczanie akumulatorów

45 Kraftstoffleitung entfernen Ewakuacja paliwa Luftfederung ablassen Opróznienie zawieszenia pneumatycznego Rahmenluftfederung zawieszenie ramy/podwozia redukcja ciśnienia Reifendruck ablassen Koło redukcja cisnienia Zum Entlüften des Reifens Ventil herausschrauben 1 Bediengerät 2 Reifenfüllanschluss und Prüfanschluss Luftfederung 3 Druckluftbehälter 4 Federbälge

46 CO2-Feuerlöscher über die Luftansaugung Gaszenie ognia CO2 przez system zasysania powietrza Einblasen von CO2 in die Luftansaugung Gummimanschette (Pfeil)

47 Neue Schnittmethode- nowe metody ciecia karoserii LKW
