1 PROJEKT BUDOWLANY WZŁA CIEPLNEGO Przedmiot opracowania: Adres: PRZEBUDOWA INSTALACJI GRZEWCZYCH DLA OBIEKTÓW MIEJSKIEGO ZAKŁADU KOMUNIKACJI SP. Z O.O. W KUTNIE KUTNO UL. CMENTARNA 1 Inwestor: MIEJSKI ZAKŁAD KOMUNIKACJI SP. Z O.O. W KUTNIE, UL.CMENTARNA 1, KUTNO Projektowal: Imie i Nazwisko, nr upr. Podpis: mgr in. Marek Szulc upr.25/86 LOD/1592/PWOS/11 06/2012

2 PROJEKT BUDOWLANY Obiekt: Wzeł cieplny c.o, c.t. i c.w.u. dla obiektów MZK Sp. z o.o. przy ul. Cmentarnej w Kutnie Inwestor: MIEJSKI ZAKŁAD KOMUNIKACJI SP. Z O.O. W KUTNIE UL.CMENTARNA 1, KUTNO Brana: sanitarna WZEŁ CIEPLNY Opracował: mgr in. Marek Szulc upr.lod/1592/pwos/11 Kutno CZERWIEC 2012r.

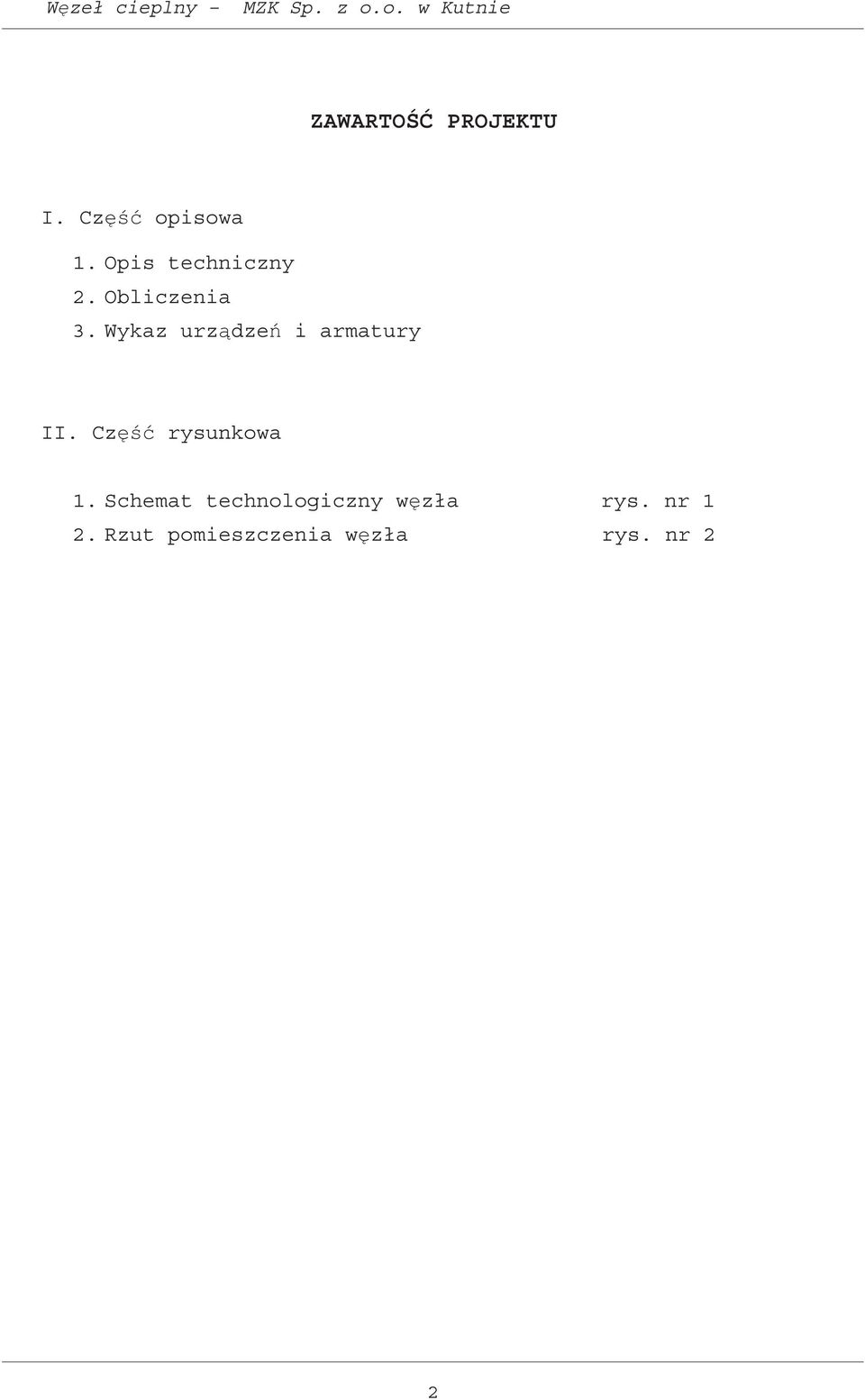

3 Wzeł cieplny MZK Sp. z o.o. w Kutnie ZAWARTO PROJEKTU I. Cz opisowa 1. Opis techniczny 2. Obliczenia 3. Wykaz urzdze i armatury II. Cz rysunkowa 1. Schemat technologiczny wzła rys. nr 1 2. Rzut pomieszczenia wzła rys. nr 2 2

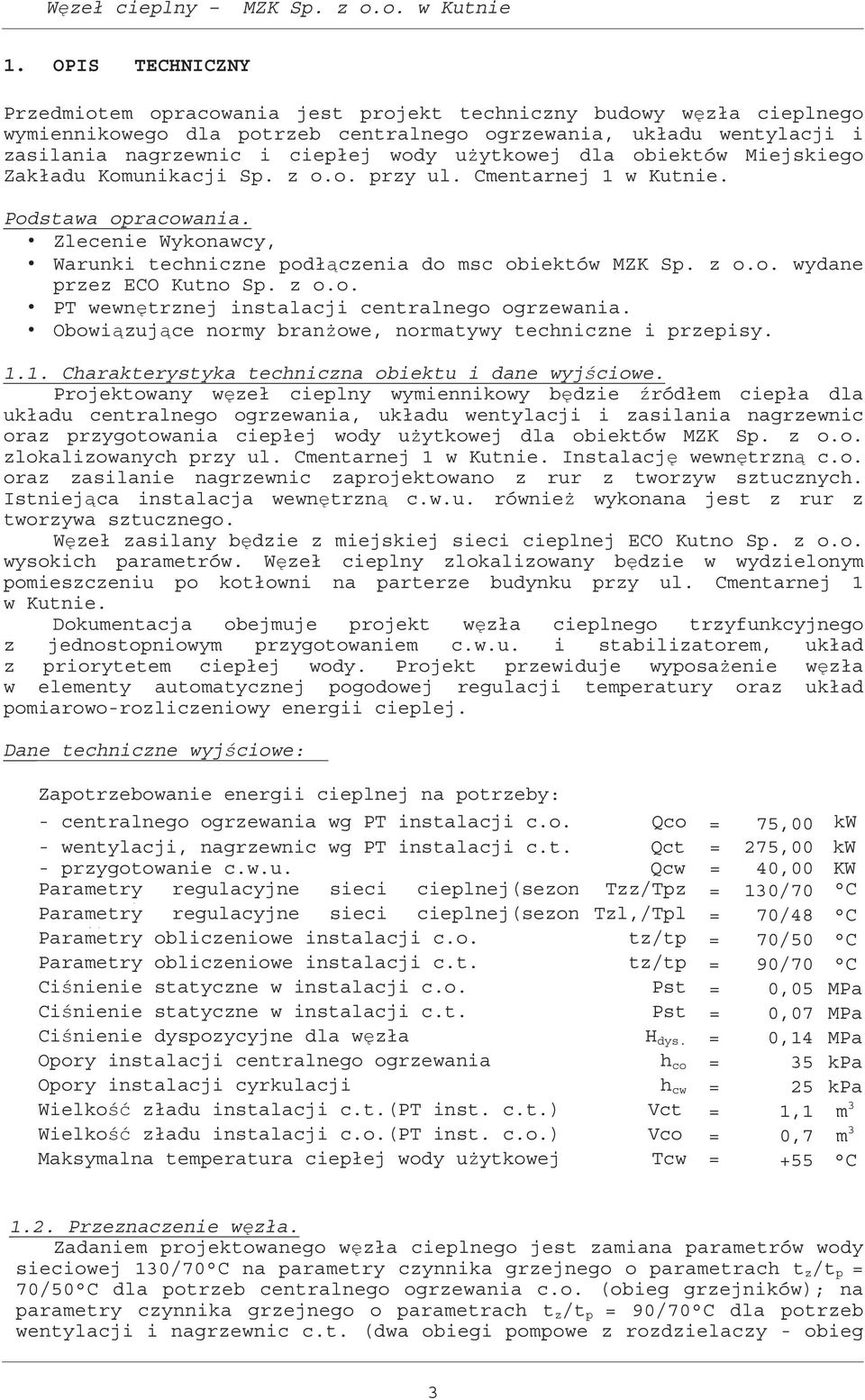

4 Wzeł cieplny MZK Sp. z o.o. w Kutnie 1. OPIS TECHNICZNY Przedmiotem opracowania jest projekt techniczny budowy wzła cieplnego wymiennikowego dla potrzeb centralnego ogrzewania, układu wentylacji i zasilania nagrzewnic i ciepłej wody uytkowej dla obiektów Miejskiego Zakładu Komunikacji Sp. z o.o. przy ul. Cmentarnej 1 w Kutnie. Podstawa opracowania. Zlecenie Wykonawcy, Warunki techniczne podłczenia do msc obiektów MZK Sp. z o.o. wydane przez ECO Kutno Sp. z o.o. PT wewntrznej instalacji centralnego ogrzewania. Obowizujce normy branowe, normatywy techniczne i przepisy Charakterystyka techniczna obiektu i dane wyjciowe. Projektowany wzeł cieplny wymiennikowy bdzie ródłem ciepła dla układu centralnego ogrzewania, układu wentylacji i zasilania nagrzewnic oraz przygotowania ciepłej wody uytkowej dla obiektów MZK Sp. z o.o. zlokalizowanych przy ul. Cmentarnej 1 w Kutnie. Instalacj wewntrzn c.o. oraz zasilanie nagrzewnic zaprojektowano z rur z tworzyw sztucznych. Istniejca instalacja wewntrzn c.w.u. równie wykonana jest z rur z tworzywa sztucznego. Wzeł zasilany bdzie z miejskiej sieci cieplnej ECO Kutno Sp. z o.o. wysokich parametrów. Wzeł cieplny zlokalizowany bdzie w wydzielonym pomieszczeniu po kotłowni na parterze budynku przy ul. Cmentarnej 1 w Kutnie. Dokumentacja obejmuje projekt wzła cieplnego trzyfunkcyjnego z jednostopniowym przygotowaniem c.w.u. i stabilizatorem, układ z priorytetem ciepłej wody. Projekt przewiduje wyposaenie wzła w elementy automatycznej pogodowej regulacji temperatury oraz układ pomiarowo-rozliczeniowy energii cieplej. Dane techniczne wyjciowe: Zapotrzebowanie energii cieplnej na potrzeby: - centralnego ogrzewania wg PT instalacji c.o. Qco = 75,00 kw - wentylacji, nagrzewnic wg PT instalacji c.t. Qct = 275,00 kw - przygotowanie c.w.u. Qcw = 40,00 KW Parametry regulacyjne sieci cieplnej(sezon Tzz/Tpz = 130/70 C grzewczy) Parametry regulacyjne sieci cieplnej(sezon Tzl,/Tpl = 70/48 C letni) Parametry obliczeniowe instalacji c.o. tz/tp = 70/50 C Parametry obliczeniowe instalacji c.t. tz/tp = 90/70 C Cinienie statyczne w instalacji c.o. Pst = 0,05 MPa Cinienie statyczne w instalacji c.t. Pst = 0,07 MPa Cinienie dyspozycyjne dla wzła H dys. = 0,14 MPa Opory instalacji centralnego ogrzewania h co = 35 kpa Opory instalacji cyrkulacji h cw = 25 kpa Wielko zładu instalacji c.t.(pt inst. c.t.) Vct = 1,1 m 3 Wielko zładu instalacji c.o.(pt inst. c.o.) Vco = 0,7 m 3 Maksymalna temperatura ciepłej wody uytkowej Tcw = +55 C 1.2. Przeznaczenie wzła. Zadaniem projektowanego wzła cieplnego jest zamiana parametrów wody sieciowej 130/70 C na parametry czynnika grzejnego o parametrach t z /t p = 70/50 C dla potrzeb centralnego ogrzewania c.o. (obieg grzejników); na parametry czynnika grzejnego o parametrach t z /t p = 90/70 C dla potrzeb wentylacji i nagrzewnic c.t. (dwa obiegi pompowe z rozdzielaczy - obieg 3

5 Wzeł cieplny MZK Sp. z o.o. w Kutnie wentylacji centralnej; obieg nagrzewnic wentylacyjnych) oraz przygotowania ciepłej wody uytkowej o temperaturze 55 C. ródłem ciepła dla wymiennikowego wzła cieplnego bdzie miejska sie cieplna o parametrach zmiennych w funkcji temperatury T z /T p = 130/70ºC w sezonie zimowym oraz o parametrach stałych T z /T p = 70/48ºC w sezonie letnim Dobór elementów wzła cieplnego. Dobór poszczególnych urzdze wzła wykonano przy uyciu programu WZEŁ, oraz kart doboru i charakterystyki urzdze. Wymienniki centralnego ogrzewania i ciepłej wody uytkowej Dla danych charakterystycznych jak wyej w celu wymiany ciepła projektuje si nastpujce wymienniki ciepła: dla centralnego ogrzewania - wymiennik typu JAD 3/18 dla wentylacji i nagrzewnic - wymiennik typu JAD 6/50 dla ciepłej wody uytkowej - wymiennik typu JAD 3/18 Okrelenie iloci wody sieciowej dla poszczególnych układów wzła / według wydruku doboru / oraz rednic przewodów. Urzdzenia automatycznej regulacji Układ regulacji temperatury centralnego ogrzewania, c.t. i c.w.u. W celu regulacji temperatury instalacji centralnego ogrzewania, zasilania nagrzewnic oraz temperatury ciepłej wody zaprojektowano regulator pogodowy TROVIS 5479 firmy SAMSON. W projekcie wzła cieplnego przewidziano układ automatycznej regulacji, zapewniajcy pogodow regulacj temperatury c.o. i c.t. Temperatura wody zasilajcej bdzie regulowana w funkcji temperatury zewntrznej w połczeniu z programem dobowym. Układ regulacji temperatury c.o. i c.t. oraz c.w.u. składa si ze wspomnianego regulatora TROVIS 5479 oraz dla poszczególnych układów: - dla układu centralnego ogrzewania c.o.: zaworu regulacyjnego typu 3222 DN 15 K v = 4,0 m 3 /h, napdu elektrycznego typu , czujnika temperatury zewntrznej PT , czujnika temperatury zasilania Pt , czujnika temp. powrotu przylgowy , termostatu zabezpieczajcego STW dla układu zasilania nagrzewnic c.t.: zaworu regulacyjnego typu 3222 DN 25 K v = 8,0 m 3 /h, napdu elektrycznego typu , czujnika temperatury zasilania Pt , czujnika temp. powrotu przylgowy , termostatu zabezpieczajcego STW dla układu ciepłej wody uytkowej c.w.u.: zaworu regulacyjnego typu 3222 DN 20 K v = 6,3 m 3 /h, napdu elektrycznego typu , czujnika temperatury zasilania , termostatu zabezpieczajcego STB Monta zaworów na rurocigu zasilajcym wody sieciowej z miejskiej sieci cieplnej dla układu c.o., c.t. i c.w.u. zgodnie ze schematem wzła cieplnego. Licznik energii cieplnej W celu pomiaru całkowitej iloci energii cieplnej faktycznie pobranej przez wzeł na cele c.o. i c.w.u. zaprojektowano licznik energii cieplnej Ultradwikowy - Qn 6,0 m 3 /h oraz czujniki temperatury zasilania i powrotu PT 500. Licznik ciepła zamontowa zgodnie z instrukcj producenta.(licznik dostarcza Dostawca ciepła). 4

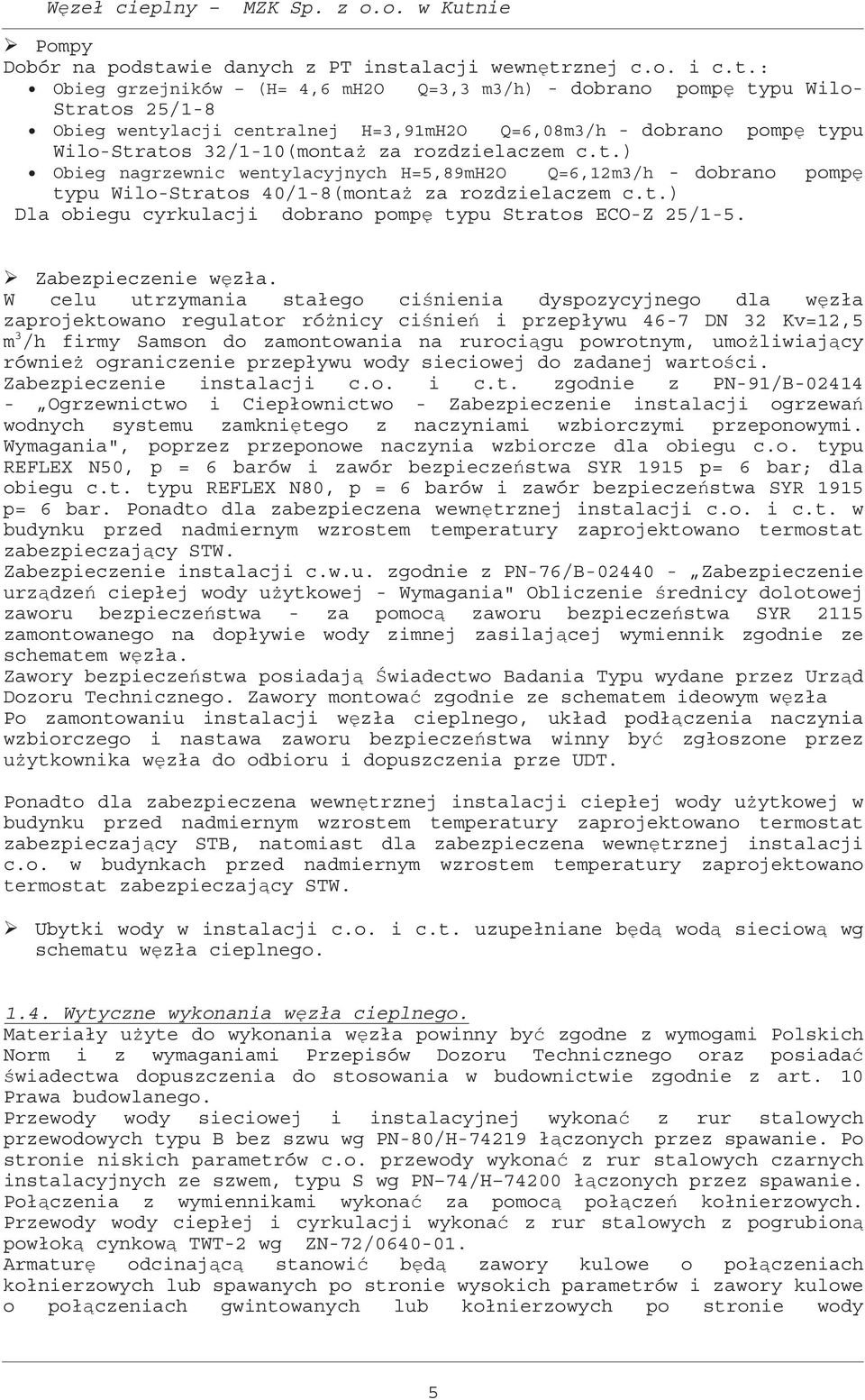

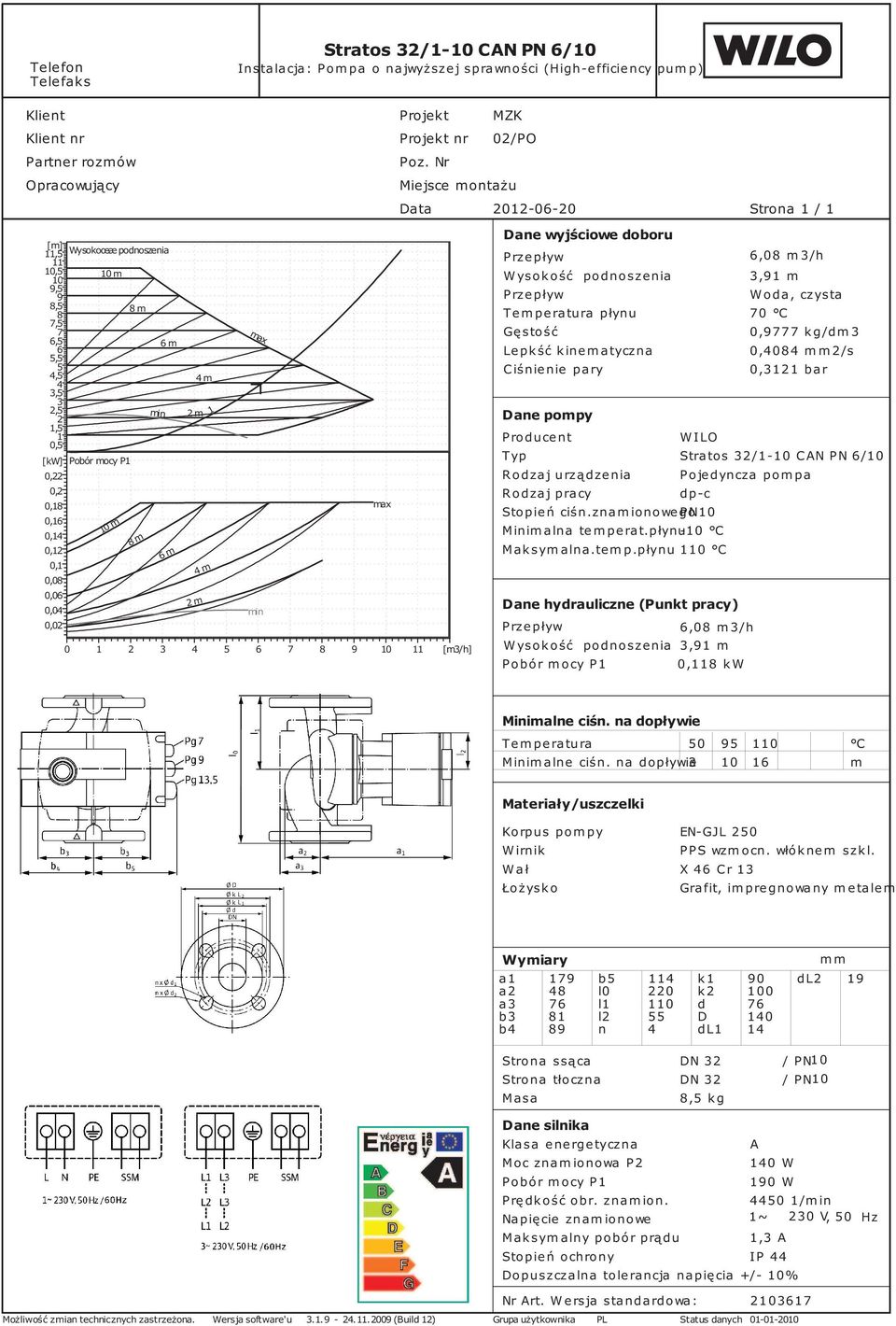

6 Wzeł cieplny MZK Sp. z o.o. w Kutnie Pompy Dobór na podstawie danych z PT instalacji wewntrznej c.o. i c.t.: Obieg grzejników (H= 4,6 mh2o Q=3,3 m3/h) - dobrano pomp typu Wilo- Stratos 25/1-8 Obieg wentylacji centralnej H=3,91mH2O Q=6,08m3/h - dobrano pomp typu Wilo-Stratos 32/1-10(monta za rozdzielaczem c.t.) Obieg nagrzewnic wentylacyjnych H=5,89mH2O Q=6,12m3/h - dobrano pomp typu Wilo-Stratos 40/1-8(monta za rozdzielaczem c.t.) Dla obiegu cyrkulacji dobrano pomp typu Stratos ECO-Z 25/1-5. Zabezpieczenie wzła. W celu utrzymania stałego cinienia dyspozycyjnego dla wzła zaprojektowano regulator rónicy cinie i przepływu 46-7 DN 32 Kv=12,5 m 3 /h firmy Samson do zamontowania na rurocigu powrotnym, umoliwiajcy równie ograniczenie przepływu wody sieciowej do zadanej wartoci. Zabezpieczenie instalacji c.o. i c.t. zgodnie z PN-91/B Ogrzewnictwo i Ciepłownictwo - Zabezpieczenie instalacji ogrzewa wodnych systemu zamknitego z naczyniami wzbiorczymi przeponowymi. Wymagania", poprzez przeponowe naczynia wzbiorcze dla obiegu c.o. typu REFLEX N50, p = 6 barów i zawór bezpieczestwa SYR 1915 p= 6 bar; dla obiegu c.t. typu REFLEX N80, p = 6 barów i zawór bezpieczestwa SYR 1915 p= 6 bar. Ponadto dla zabezpieczena wewntrznej instalacji c.o. i c.t. w budynku przed nadmiernym wzrostem temperatury zaprojektowano termostat zabezpieczajcy STW. Zabezpieczenie instalacji c.w.u. zgodnie z PN-76/B Zabezpieczenie urzdze ciepłej wody uytkowej - Wymagania" Obliczenie rednicy dolotowej zaworu bezpieczestwa - za pomoc zaworu bezpieczestwa SYR 2115 zamontowanego na dopływie wody zimnej zasilajcej wymiennik zgodnie ze schematem wzła. Zawory bezpieczestwa posiadaj wiadectwo Badania Typu wydane przez Urzd Dozoru Technicznego. Zawory montowa zgodnie ze schematem ideowym wzła Po zamontowaniu instalacji wzła cieplnego, układ podłczenia naczynia wzbiorczego i nastawa zaworu bezpieczestwa winny by zgłoszone przez uytkownika wzła do odbioru i dopuszczenia prze UDT. Ponadto dla zabezpieczena wewntrznej instalacji ciepłej wody uytkowej w budynku przed nadmiernym wzrostem temperatury zaprojektowano termostat zabezpieczajcy STB, natomiast dla zabezpieczena wewntrznej instalacji c.o. w budynkach przed nadmiernym wzrostem temperatury zaprojektowano termostat zabezpieczajcy STW. Ubytki wody w instalacji c.o. i c.t. uzupełniane bd wod sieciow wg schematu wzła cieplnego Wytyczne wykonania wzła cieplnego. Materiały uyte do wykonania wzła powinny by zgodne z wymogami Polskich Norm i z wymaganiami Przepisów Dozoru Technicznego oraz posiada wiadectwa dopuszczenia do stosowania w budownictwie zgodnie z art. 10 Prawa budowlanego. Przewody wody sieciowej i instalacyjnej wykona z rur stalowych przewodowych typu B bez szwu wg PN-80/H łczonych przez spawanie. Po stronie niskich parametrów c.o. przewody wykona z rur stalowych czarnych instalacyjnych ze szwem, typu S wg PN 74/H łczonych przez spawanie. Połczenia z wymiennikami wykona za pomoc połcze kołnierzowych. Przewody wody ciepłej i cyrkulacji wykona z rur stalowych z pogrubion powłok cynkow TWT-2 wg ZN-72/ Armatur odcinajc stanowi bd zawory kulowe o połczeniach kołnierzowych lub spawanych po stronie wysokich parametrów i zawory kulowe o połczeniach gwintowanych lub kołnierzowych po stronie wody 5

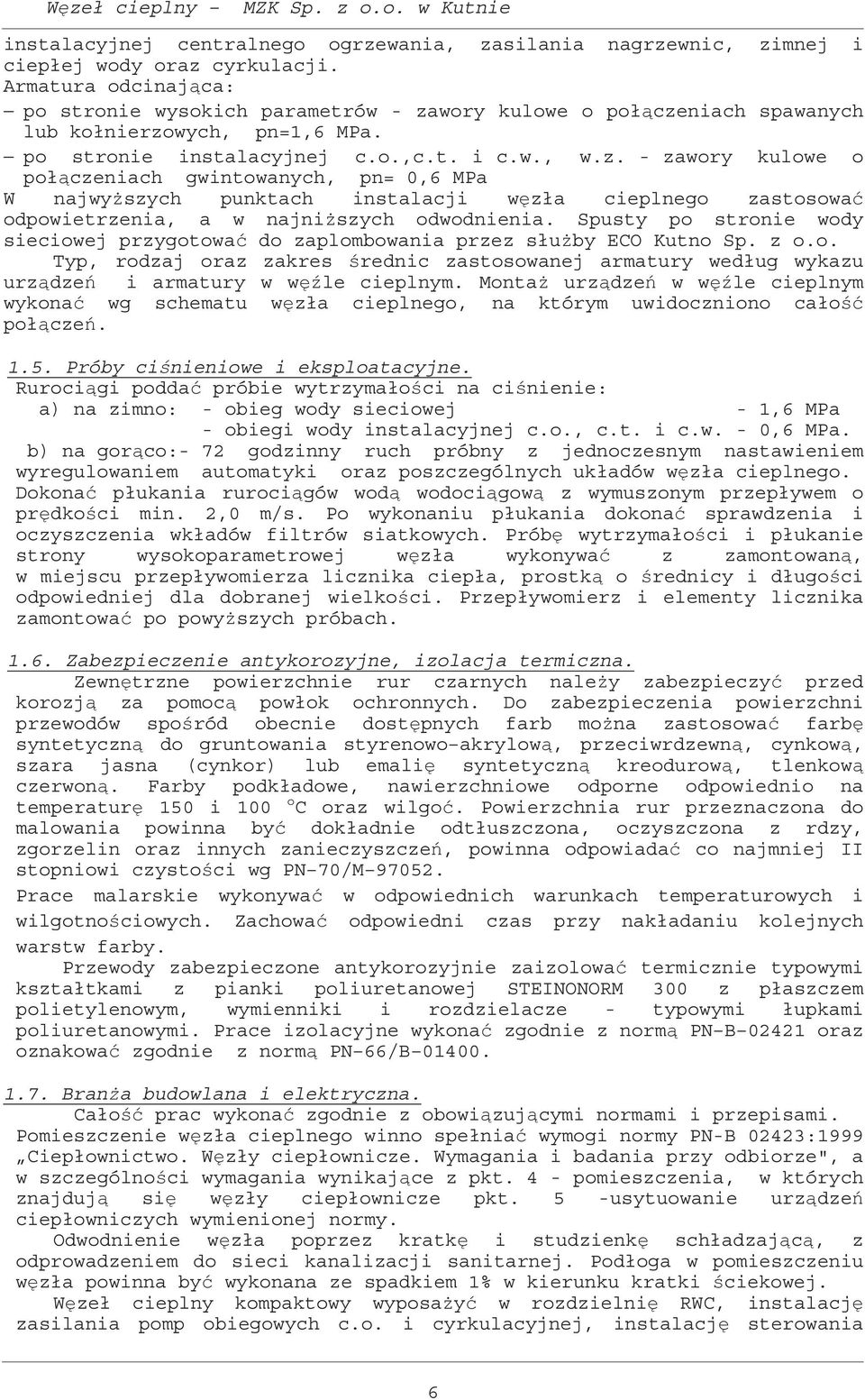

7 Wzeł cieplny MZK Sp. z o.o. w Kutnie instalacyjnej centralnego ogrzewania, zasilania nagrzewnic, zimnej i ciepłej wody oraz cyrkulacji. Armatura odcinajca: po stronie wysokich parametrów - zawory kulowe o połczeniach spawanych lub kołnierzowych, pn=1,6 MPa. po stronie instalacyjnej c.o.,c.t. i c.w., w.z. - zawory kulowe o połczeniach gwintowanych, pn= 0,6 MPa W najwyszych punktach instalacji wzła cieplnego zastosowa odpowietrzenia, a w najniszych odwodnienia. Spusty po stronie wody sieciowej przygotowa do zaplombowania przez słuby ECO Kutno Sp. z o.o. Typ, rodzaj oraz zakres rednic zastosowanej armatury według wykazu urzdze i armatury w wle cieplnym. Monta urzdze w wle cieplnym wykona wg schematu wzła cieplnego, na którym uwidoczniono cało połcze Próby cinieniowe i eksploatacyjne. Rurocigi podda próbie wytrzymałoci na cinienie: a) na zimno: - obieg wody sieciowej - 1,6 MPa - obiegi wody instalacyjnej c.o., c.t. i c.w. - 0,6 MPa. b) na gorco:- 72 godzinny ruch próbny z jednoczesnym nastawieniem wyregulowaniem automatyki oraz poszczególnych układów wzła cieplnego. Dokona płukania rurocigów wod wodocigow z wymuszonym przepływem o prdkoci min. 2,0 m/s. Po wykonaniu płukania dokona sprawdzenia i oczyszczenia wkładów filtrów siatkowych. Prób wytrzymałoci i płukanie strony wysokoparametrowej wzła wykonywa z zamontowan, w miejscu przepływomierza licznika ciepła, prostk o rednicy i długoci odpowiedniej dla dobranej wielkoci. Przepływomierz i elementy licznika zamontowa po powyszych próbach Zabezpieczenie antykorozyjne, izolacja termiczna. Zewntrzne powierzchnie rur czarnych naley zabezpieczy przed korozj za pomoc powłok ochronnych. Do zabezpieczenia powierzchni przewodów sporód obecnie dostpnych farb mona zastosowa farb syntetyczn do gruntowania styrenowo akrylow, przeciwrdzewn, cynkow, szara jasna (cynkor) lub emali syntetyczn kreodurow, tlenkow czerwon. Farby podkładowe, nawierzchniowe odporne odpowiednio na temperatur 150 i 100 o C oraz wilgo. Powierzchnia rur przeznaczona do malowania powinna by dokładnie odtłuszczona, oczyszczona z rdzy, zgorzelin oraz innych zanieczyszcze, powinna odpowiada co najmniej II stopniowi czystoci wg PN 70/M Prace malarskie wykonywa w odpowiednich warunkach temperaturowych i wilgotnociowych. Zachowa odpowiedni czas przy nakładaniu kolejnych warstw farby. Przewody zabezpieczone antykorozyjnie zaizolowa termicznie typowymi kształtkami z pianki poliuretanowej STEINONORM 300 z płaszczem polietylenowym, wymienniki i rozdzielacze - typowymi łupkami poliuretanowymi. Prace izolacyjne wykona zgodnie z norm PN B oraz oznakowa zgodnie z norm PN 66/B Brana budowlana i elektryczna. Cało prac wykona zgodnie z obowizujcymi normami i przepisami. Pomieszczenie wzła cieplnego winno spełnia wymogi normy PN-B 02423:1999 Ciepłownictwo. Wzły ciepłownicze. Wymagania i badania przy odbiorze", a w szczególnoci wymagania wynikajce z pkt. 4 - pomieszczenia, w których znajduj si wzły ciepłownicze pkt. 5 -usytuowanie urzdze ciepłowniczych wymienionej normy. Odwodnienie wzła poprzez kratk i studzienk schładzajc, z odprowadzeniem do sieci kanalizacji sanitarnej. Podłoga w pomieszczeniu wzła powinna by wykonana ze spadkiem 1% w kierunku kratki ciekowej. Wzeł cieplny kompaktowy wyposay w rozdzielni RWC, instalacj zasilania pomp obiegowych c.o. i cyrkulacyjnej, instalacj sterowania 6

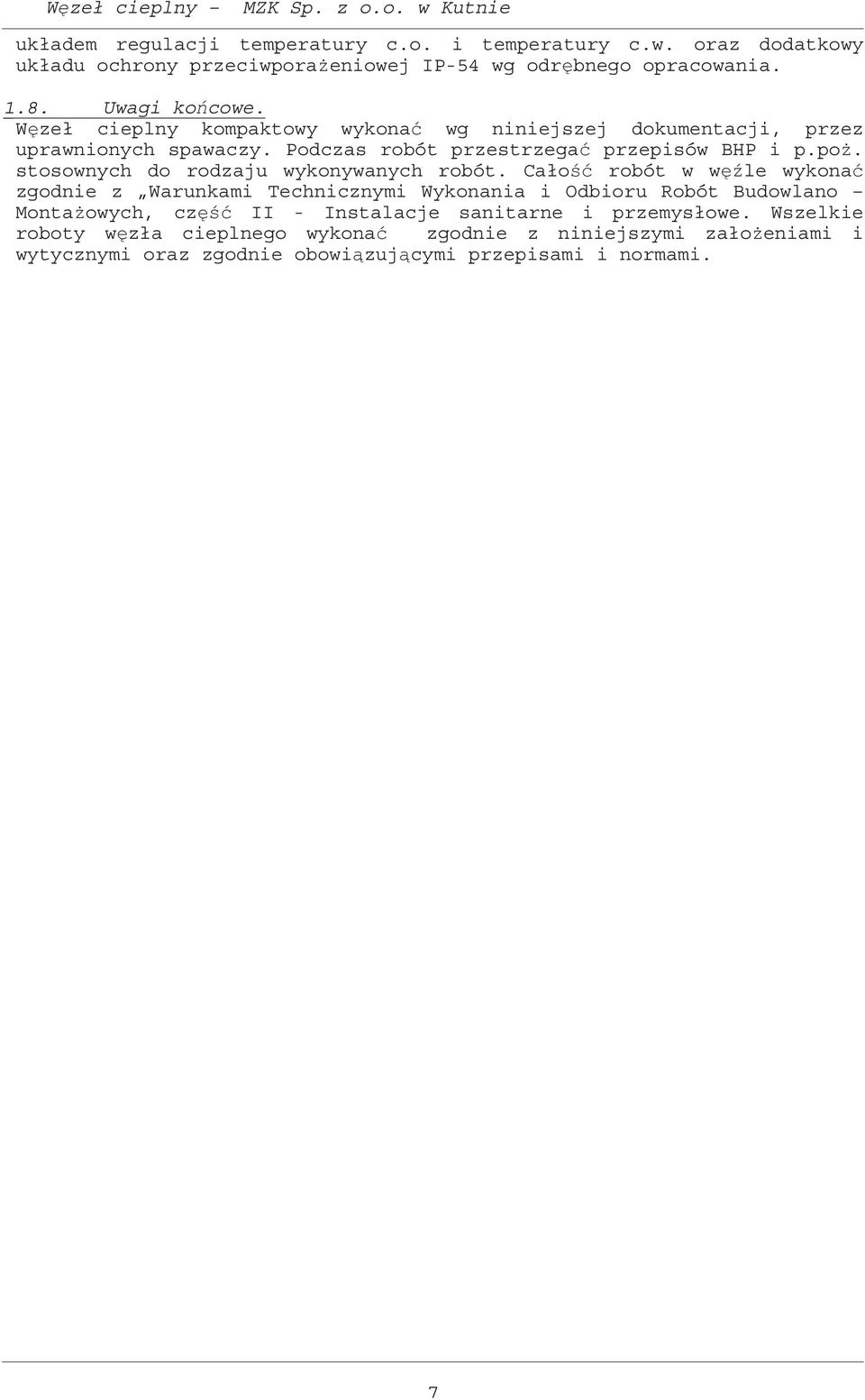

8 Wzeł cieplny MZK Sp. z o.o. w Kutnie układem regulacji temperatury c.o. i temperatury c.w. oraz dodatkowy układu ochrony przeciwporaeniowej IP-54 wg odrbnego opracowania Uwagi kocowe. Wzeł cieplny kompaktowy wykona wg niniejszej dokumentacji, przez uprawnionych spawaczy. Podczas robót przestrzega przepisów BHP i p.po. stosownych do rodzaju wykonywanych robót. Cało robót w wle wykona zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montaowych, cz II - Instalacje sanitarne i przemysłowe. Wszelkie roboty wzła cieplnego wykona zgodnie z niniejszymi załoeniami i wytycznymi oraz zgodnie obowizujcymi przepisami i normami. 7

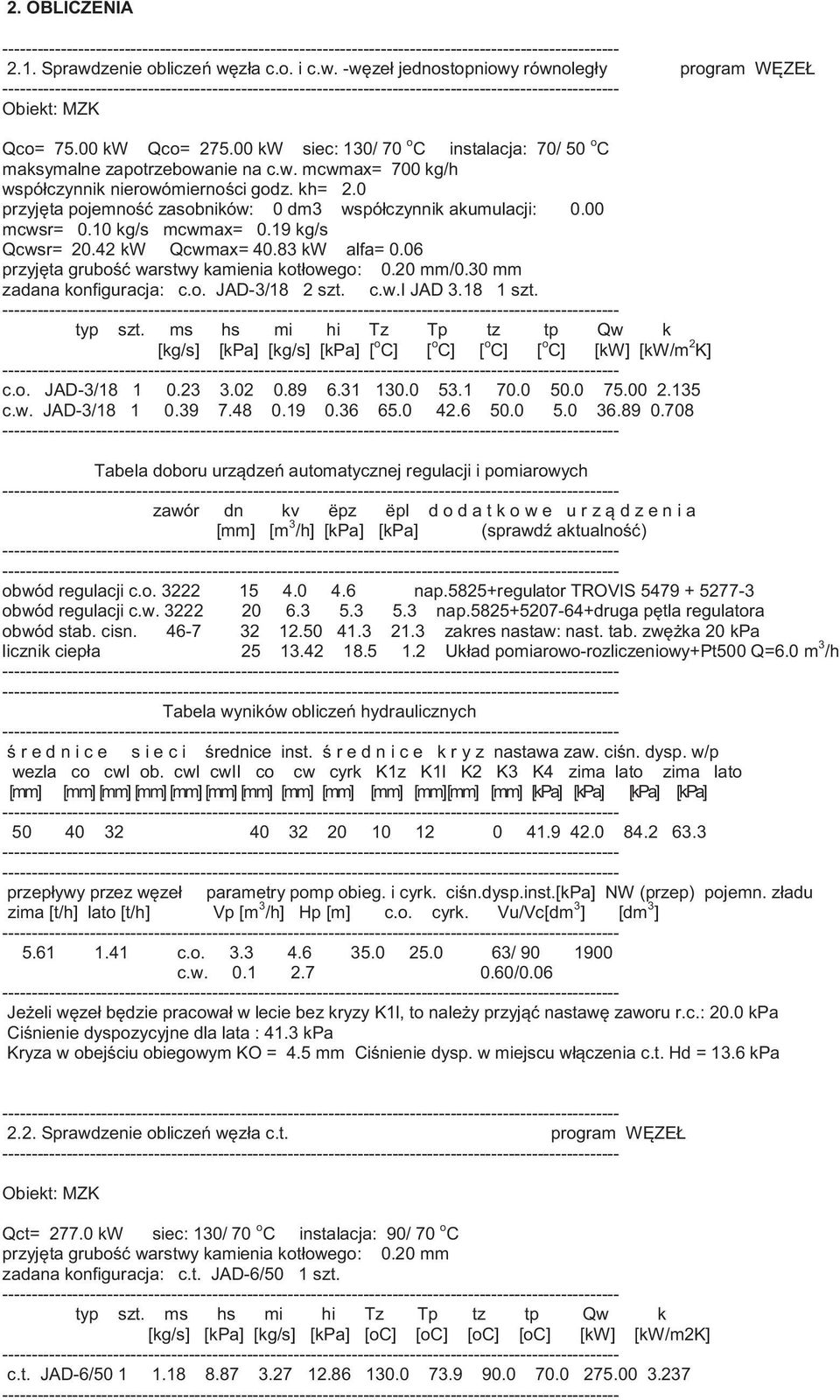

9 2. OBLICZENIA 2.1. Sprawdzenie oblicze wzła c.o. i c.w. -wzeł jednostopniowy równoległy program WZEŁ Obiekt: MZK Qco= kw Qco= kw siec: 130/ 70 o C instalacja: 70/ 50 o C maksymalne zapotrzebowanie na c.w. mcwmax= 700 kg/h współczynnik nierowómiernoci godz. kh= 2.0 przyjta pojemno zasobników: 0 dm3 współczynnik akumulacji: 0.00 mcwsr= 0.10 kg/s mcwmax= 0.19 kg/s Qcwsr= kw Qcwmax= kw alfa= 0.06 przyjta grubo warstwy kamienia kotłowego: 0.20 mm/0.30 mm zadana konfiguracja: c.o. JAD-3/18 2 szt. c.w.i JAD szt. typ szt. ms hs mi hi Tz Tp tz tp Qw k [kg/s] [kpa] [kg/s] [kpa] [ o C] [ o C] [ o C] [ o C] [kw] [kw/m 2 K] c.o. JAD-3/ c.w. JAD-3/ Tabela doboru urzdze automatycznej regulacji i pomiarowych zawór dn kv ëpz ëpl d o d a t k o w e u r z d z e n i a [mm] [m 3 /h] [kpa] [kpa] (sprawd aktualno) obwód regulacji c.o nap.5825+regulator TROVIS obwód regulacji c.w nap druga ptla regulatora obwód stab. cisn zakres nastaw: nast. tab. zwka 20 kpa licznik ciepła Układ pomiarowo-rozliczeniowy+pt500 Q=6.0 m 3 /h Tabela wyników oblicze hydraulicznych r e d n i c e s i e c i rednice inst. r e d n i c e k r y z nastawa zaw. cin. dysp. w/p wezla co cwi ob. cwi cwii co cw cyrk K1z K1l K2 K3 K4 zima lato zima lato [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kpa] [kpa] [kpa] [kpa] przepływy przez wzeł parametry pomp obieg. i cyrk. cin.dysp.inst.[kpa] NW (przep) pojemn. zładu zima [t/h] lato [t/h] Vp [m 3 /h] Hp [m] c.o. cyrk. Vu/Vc[dm 3 ] [dm 3 ] c.o / c.w /0.06 Jeeli wzeł bdzie pracował w lecie bez kryzy K1l, to naley przyj nastaw zaworu r.c.: 20.0 kpa Cinienie dyspozycyjne dla lata : 41.3 kpa Kryza w obejciu obiegowym KO = 4.5 mm Cinienie dysp. w miejscu włczenia c.t. Hd = 13.6 kpa 2.2. Sprawdzenie oblicze wzła c.t. program WZEŁ Obiekt: MZK Qct= kw siec: 130/ 70 o C instalacja: 90/ 70 o C przyjta grubo warstwy kamienia kotłowego: 0.20 mm zadana konfiguracja: c.t. JAD-6/50 1 szt. typ szt. ms hs mi hi Tz Tp tz tp Qw k [kg/s] [kpa] [kg/s] [kpa] [oc] [oc] [oc] [oc] [kw] [kw/m2k] c.t. JAD-6/

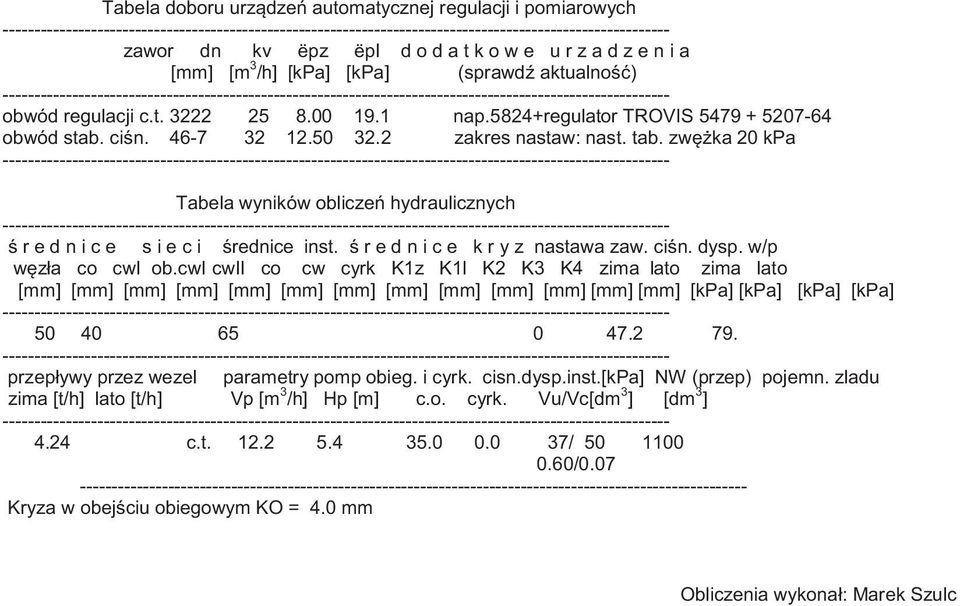

10 Tabela doboru urzdze automatycznej regulacji i pomiarowych zawor dn kv ëpz ëpl d o d a t k o w e u r z a d z e n i a [mm] [m 3 /h] [kpa] [kpa] (sprawd aktualno) obwód regulacji c.t nap.5824+regulator TROVIS obwód stab. cin zakres nastaw: nast. tab. zwka 20 kpa Tabela wyników oblicze hydraulicznych r e d n i c e s i e c i rednice inst. r e d n i c e k r y z nastawa zaw. cin. dysp. w/p wzła co cwi ob.cwi cwii co cw cyrk K1z K1l K2 K3 K4 zima lato zima lato [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kpa] [kpa] [kpa] [kpa] przepływy przez wezel parametry pomp obieg. i cyrk. cisn.dysp.inst.[kpa] NW (przep) pojemn. zladu zima [t/h] lato [t/h] Vp [m 3 /h] Hp [m] c.o. cyrk. Vu/Vc[dm 3 ] [dm 3 ] 4.24 c.t / /0.07 Kryza w obejciu obiegowym KO = 4.0 mm Obliczenia wykonał: Marek Szulc

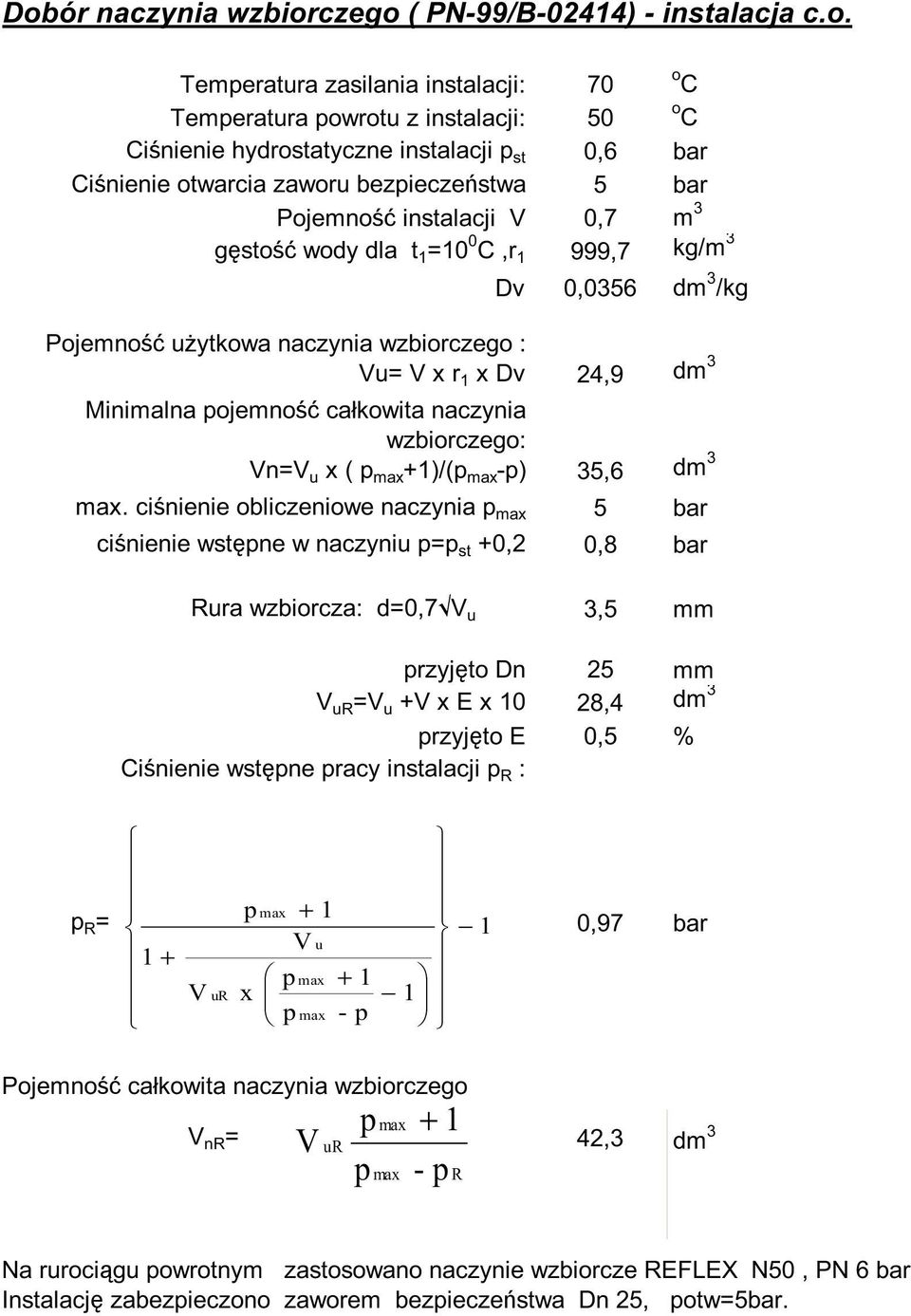

11 Dobór naczynia wzbiorczego ( PN-99/B-02414) - instalacja c.o. Temperatura zasilania instalacji: 70 Temperatura powrotu z instalacji: 50 o C Ciśnienie hydrostatyczne instalacji p st 0,6 bar Ciśnienie otwarcia zaworu bezpieczeństwa 5 bar Pojemność instalacji V 0,7 m 3 o C gęstość wody dla t 1 =10 0 C,r 1 999,7 kg/m 3 Dv 0,0356 dm 3 /kg Pojemność użytkowa naczynia wzbiorczego : Vu= V x r 1 x Dv 24,9 dm 3 Minimalna pojemność całkowita naczynia wzbiorczego: Vn=V u x ( p max +1)/(p max -p) 35,6 dm 3 max. ciśnienie obliczeniowe naczynia p max 5 bar ciśnienie wstępne w naczyniu p=p st +0,2 0,8 bar Rura wzbiorcza: d=0,7 V u 3,5 mm przyjęto Dn 25 mm V ur =V u +V x E x 10 28,4 dm 3 przyjęto E 0,5 % Ciśnienie wstępne pracy instalacji p R : p max p R = ,97 bar V u 1 + p max + 1 V ur x 1 p max - p Pojemność całkowita naczynia wzbiorczego V max V nr = 42,3 dm 3 ur p p max p R Na rurociągu powrotnym zastosowano naczynie wzbiorcze REFLEX N50, PN 6 bar Instalację zabezpieczono zaworem bezpieczeństwa Dn 25, potw=5bar.

12 Dobór naczynia wzbiorczego ( PN-99/B-02414) - instalacja c.t. Temperatura zasilania instalacji: 90 Temperatura powrotu z instalacji: 70 o C Ciśnienie hydrostatyczne instalacji p st 0,7 bar Ciśnienie otwarcia zaworu bezpieczeństwa 5 bar Pojemność instalacji V 1,1 m 3 o C gęstość wody dla t 1 =10 0 C,r 1 999,7 kg/m 3 Dv 0,0356 dm 3 /kg Pojemność użytkowa naczynia wzbiorczego : Vu= V x r 1 x Dv 39,1 dm 3 Minimalna pojemność całkowita naczynia wzbiorczego: Vn=V u x ( p max +1)/(p max -p) 57,3 dm 3 max. ciśnienie obliczeniowe naczynia p max 5 bar ciśnienie wstępne w naczyniu p=p st +0,2 0,9 bar Rura wzbiorcza: d=0,7 V u 4,4 mm przyjęto Dn 25 mm V ur =V u +V x E x 10 44,6 dm 3 przyjęto E 0,5 % Ciśnienie wstępne pracy instalacji p R : p max p R = ,07 bar V u 1 + p max + 1 V ur x 1 p max - p Pojemność całkowita naczynia wzbiorczego V max V nr = 68,2 dm 3 ur p p max p R Na rurociągu powrotnym zastosowano naczynie wzbiorcze REFLEX N80, PN 6 bar Instalację zabezpieczono zaworem bezpieczeństwa Dn 25, potw=5bar.

13

14

15

16

17 3. WYKAZ URZDZE I ARMATURY WZŁA CIEPLNEGO Numer urzdzenia Nazwa urzdzenia Typ urzdzenia DN Ilo Producent 1. Wzeł przyłczeniowy - strona wysokoparametrowa S101 Zawór kulowy spawany PN Broen DZT F102 Filtr siatkowy kołnierzowy FS Polna/Zerkama L103 Licznik ciepła główny Pt500-1 Kamstrup L103a Przetwornik przepływu Qn= 6,0 m3/h 25 1 Kamstrup M104 Manometr tarczowy z kurkiem manom. M100/0-1,6 MPa - 4 KFM T105 Termometr techniczny C - 2 KWT A106 Regulator rónicy cinie (na powrót) 46-7, Kvs=12,5 m3/h 32 1 Samson zakres nastawy: 0, bar - Z107 Zawór zwrotny Socla Danfoss 2. Moduł ciepłej wody uytkowej Strona wysokoparametrowa : S201 Zawór kulowy spawalny PN Broen DZT A202 Siłownik zaworu reg. c.w.u Samson Zawór regulacyjny c.w.u. 3222, Kvs=6,3 m3/h 20 1 Samson S203 Zawór kulowy spawalny PN Broen DZT W205 Wymiennik ciepła c.w.u. JAD-3/18-1 SeCesPol Strona niskoparametrowa : G206 Zawór kulowy gwintowany - odwodnienie PN Perfexim G207 Zawór kulowy gwintowany PN Perfexim N208 Stabilizator 300dm3-1 Instalmet A209 Czujnik temp. wody instal Samson A210 Termostat bezpieczestwa STB Samson M211 Manometr tarczowy z kurkiem manom. M100/0-0.6 MPa - 2 KFM T212 Termometr techniczny C - 2 KWT B213 Zawór bezpieczestwa membranowy SYR2115, 0,6 MPa 25 1 Hans Sasserath F214 Filtr siatkowy mufowy FMS/M Brusmar F215 Filtr siatkowy mufowy FMS/M Brusmar F216 Magnetyzer MI-O 32 1 L217 Wodomierz wody zimnej JS 3,5 1 Metron/Powogaz Z218 Zawór zwrotny gwintowany Socla 32 1 Danfoss Z219 Zawór zwrotny gwintowany Socla Danfoss G220 Zawór kulowy gwintowany PN Perfexim P221 Pompa cyrkulacyjna Stratos ECO-Z 25/ Wilo 3. Moduł centralnego ogrzewania Strona wysokoparametrowa : A300 Regulator pogodowy TROVIS Samson A300a Czujnik temperatury zewntrznej Samson W301 Wymiennik ciepła co. JAD 6/50-2 SeCesPol S302 Zawór kulowy spawalny PN Broen DZT S303 Zawór kulowy spawalny PN Broen DZT A304 Siłownik zaworu reg. c.o Samson Zawór regulacyjny c.o. 3222, Kvs=4,0 m3/h 15 1 Samson A305 Czujnik temp. wody sieciowej Samson Strona niskoparametrowa : B306 Zawór bezpieczestwa SYR1915, 6 bar 25 1 Hans Sasserath M307 Manometr tarczowy z kurkiem manom. M100/0-0.6 MPa - 3 KFM T308 Termometr techniczny C - 2 KWT F309 Filtr siatkowy mufowy FS Perfexim O310 Odpowietrznik automatyczny - 1 A311 Czujnik temp. wody instal Samson A312 Termostat bezpieczestwa STW Samson G313 Zawór kulowy gwintowany PN Perfexim G314 Zawór kulowy gwintowany PN Perfexim G315 Złcze samozamykajce SU 25 1 L316 Wodomierz wody cieplej JS 90 C 1, Metron/Powogaz Z317 Zawór zwrotny Socla Danfoss P312 Pompa obiegowa c.o. Stratos 25/1-8 1 Wilo S318 Zawór kulowy spawalny PN Broen DZT N319 Naczynie wzbiorcze Reflex N50 0,6/0,06-1 Reflex 4. Moduł zasilania nagrzewic- c.t. Strona wysokoparametrowa : W40I Wymiennik ciepła c.t. JAD 6/50-1 SeCesPol S402 Zawór kulowy spawalny PN Broen DZT S403 Zawór kulowy spawalny PN Broen DZT A404 Siłownik zaworu reg. c.t Samson Zawór regulacyjny c.t. 3222, Kvs=8,0 m3/h 25 1 Samson A405 Czujnik temp. wody sieciowej Samson Strona niskoparametrowa : B406 Zawór bezpieczestwa SYR1915, 6 bar 32 1 Hans Sasserath M407 Manometr tarczowy z kurkiem manom. M100/0-0.6 MPa - 2 KFM T408 Termometr techniczny C - 2 KWT F409 Filtr siatkowy mufowy FS Perfexim O410 Odpowietrznik automatyczny - 1 A411 Czujnik temp. wody instal Samson G413 Zawór kulowy gwintowany PN Perfexim G414 Zawór kulowy gwintowany PN Perfexim G415 Złcze samozamykajce SU 25 1 N419 Naczynie wzbiorcze Reflex N80-1 Reflex L416 Wodomierz wody cieplej JS 90 C 1, Metron/Powogaz Z417 Zawór zwrotny Socla Danfoss S418 Zawór kulowy spawalny PN Broen DZT
