MODERNIZACJI WĘZŁA CIEPLNEGO WĘZEŁ CIEPLNY

Transkrypt

1 PROJEKT WYKONAWCZY BRANŻY SANITARNEJ BUDYNEK SZKOŁY WARSZAWA UL. OŻAROWSKA 71 PROJEKT WYKONAWCZY MODERNIZACJI WĘZŁA CIEPLNEGO CZĘŚĆ I - TECHNOLOGIA CZĘŚĆ II - AUTOMATYKA Nazwa Inwestycji: BUDYNEK SZKOŁY WĘZEŁ CIEPLNY Adres Inwestycji: ul.ożarowska 71, Warszawa Projektant: Sprawdzający: mgr inż. Krystyna Cudziej upr. nr Wa-856/94 mgr inż. Lidia Kobylińska upr. nr St-42/81 WSZELKIE PRAWA ZASTRZEŻONE Reprodukcja projektu w całości lub fragmentach bez uprzedniego zezwolenia autora zabroniona Warszawa, sierpień 2008 PDF stworzony przez wersję demonstracyjną pdffactory

2 PROJEKT WYKONAWCZY BRANŻY SANITARNEJ BUDYNEK SZKOŁY WARSZAWA UL. OŻAROWSKA 71 WSZELKIE PRAWA ZASTRZEŻONE Reprodukcja projektu w całości lub fragmentach bez uprzedniego zezwolenia autora zabroniona Warszawa, sierpień 2008 PDF stworzony przez wersję demonstracyjną pdffactory

3 PROJEKT WYKONAWCZY BRANŻY SANITARNEJ ADAPTACJA PIWNIC NA CELE UŻYTKOWE W KAMIENICY PRZY PL. DĄBROWSKIEGO 1 W WARSZAWIE PDF stworzony przez wersję demonstracyjną pdffactory 3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20 Część II: AUTOMATYCZNA REGULACJA WĘZŁA 1. OPIS TECHNICZNY 1.1. Podstawa opracowania SPIS TREŚCI zlecenie Inwestora inwentaryzacja istniejącego węzła cieplnego protokół założeń eksploatacyjnych SPEC instrukcja doboru elementów automatycznej regulacji w wymiennikowych węzłach cieplnych opracowanie OBRC-SPEC katalogi firmy SAMSON, DANFOSS, APATOR 1.2. Zakres opracowania Projekt niniejszy zawiera: regulację nadążną temperatury wody zasilającej instalację c.o. w zależności od temperatury zewnętrznej stałowartościową regulację temperatury ciepłej wody użytkowej dobór regulatora p/v dobór licznika ciepła (licznik główny) 1.3. Przyjęte rozwiązania techniczne Układ automatycznej regulacji w węźle cieplnym zaprojektowano przy zastosowaniu następujących elementów automatyki firmy SAMSON Instalacja c.o. - obwód TC-2; Instalacja c.w. - obwód TC-1 Elektroniczny zestaw regulacji temperatury firmy SAMSON składa się z: elektronicznego regulatora typu wspólnego dla c.o. i c.w. zaworu regulacyjnego c.o. typu 3222; Dn32; kvs= 10,0 m 3 /h z siłownikiem zaworu regulacyjnego c.w.typu 3222; Dn20 ; kvs= 6,3 m 3 /h z siłownikiem czujników temperatury typu PT1000 a) czujniki temperatury wody PT szt.2 dla c.o. b) czujnik temperatury wody PT szt.1 dla c.w. PT szt.1 dla cyrk. b) czujnik temperatury zewnętrznej PT szt.1 - termostatu bezpieczeństwa STB dla c.o. - termostatu bezpieczeństwa STB dla c.w. Regulator nadążnie reguluje temperaturę wody zasilającej instalację c.o. w funkcji temperatury zewnętrznej. Obwód regulacji c.o. wyposażony jest w dodatkowy czujnik temperatury umieszczony w przewodzie wody powrotnej sieciowej z wymiennika c.o., którego celem jest ochrona węzła przed nadmiernym wzrostem temperatury wody sieciowej powstałym wskutek braku odbioru ciepła w obwodzie instalacji centralnego ogrzewania. Dodatkowo obwód regulacji c.o. wyposażono w termostat bezpieczeństwa STW, który nie dopuszcza do wzrostu temperatury wody w instalacji c.o. powyżej 95 0 C Regulator poza nadążną regulacją temperatury wody zasilającej instalację c.o. utrzymuje na stałym poziomie + 60 o C temperaturę ciepłej wody użytkowej. Budynek szkoły - Warszawa, ul. Ożarowska 71 16

21 Dodatkowo obwód regulacji c.w. wyposażono w termostat bezpieczeństwa STB, który nie dopuszcza do wzrostu temperatury c.w. powyżej 70 o C W przewodzie cyrkulacji przed pompami cyrkulacyjnymi c.w. zaprojektowano dodatkowy czujnik temperatury wody umożliwiający przegrzanie wody w instalacji c.w. do temperatury + 70 o C w celu zapobiegania rozwojowi bakterii legionella Węzeł podłączeniowy Ciśnienie dyspozycyjne dla rejonu wynosi: w zimie 280,0kPa w lecie 200,0kPa minimalne ciśnienie zasilania 600,0kPa Regulator stałej różnicy ciśnienia i przepływu obwód PDC-1 Na węźle podłączeniowym należy zamontować projektowany regulator stałej różnicy ciśnienia z ograniczeniem przepływu bezpośredniego działania firmy SAMSON typu 47-1; Dn32; kvs = 12,5m 3 /h; p w = 20 kpa o zakresie nastaw: G : od 2,0 do 10,0m 3 /h: p = 0,1 2,0 bara Stabilizujący ciśnienie dyspozycyjne na poziomie: Zima: G = 8,1 t/h; p = 64,8 kpa Lato: G = 3,1 t/h; p = 34,6 kpa Licznik ciepła obwód NQ-1 Dla obliczonych przepływów wody sieciowej dobrano ultradźwiękowy llicznik ciepła firmy KAMSTRUP z przepływomierzem typu ULTRAFLOW II typ 65S/R Dn40 z integratorem MULTICAL 601, 2 szt. czujników PT 500 dla Dn65; Q n = 10,0 m 3 /h; Q rozruchu= 7l/h Opory licznika ciepła: w zimie 4,3 kpa w lecie 0,6kPa zakres pomiarowy licznika ciepła do 130 o C UWAGA: Do czasu upływu legalizacji należy pozostawić istniejący licznik ciepła f-my KAMSTRUP Dn 25; Qn = 6,0m 3 /h po sprawdzeniu jego stanu technicznego. Ilość wody sieciowej policzona dla potrzeb regulacji węzła mieści się w zakresie przepływu istniejącego licznika ciepła. Ostateczna decyzja co do wymiany licznika ciepła należy do ZEC WOLA Instalacje elektryczne i ochrona przeciwporażeniowa System ochrony przeciwporażeniowej regulatorów zasilanych elektrycznie, licznika ciepła i miejsc podłączenia zasilania elektrycznego został podany w części elektrycznej węzła. Regulator elektroniczny należy zamontować w obudowie spełniającym stopień ochrony przeciwporażeniowej IP 44-obudowa wg proj. elektryczngo Wskazówki wykonawcze Regulator elektroniczny wchodzący w skład zestawu firmy SAMSON należy montować w miejscu wskazanym na rzucie pomieszczenia węzła. Czujnik temperatury zewnętrznej należy umieścić około 3 m nad terenem na północnej, lub północno wschodniej ścianie budynku. Czujniki należy montować w kierunku przeciwnym do przepływu wody. Zawory regulacyjne należy montować na przewodach tak, aby siłowniki znalazły się w położeniu: Budynek szkoły - Warszawa, ul. Ożarowska 71 17

22 zawór regulacyjny c.w.: do góry zawór regulacyjny c.o.: do góry regulator różnicy ciśnienia: do dołu Wskazówki eksploatacyjne Schemat ideowy automatyki pokazano na rysunku nr 1 wraz z niezbędnymi urządzeniami kontrolno-pomiarowymi oraz kryzami na odgałęzieniu na okres zimowy. Przy przełączeniu węzła na o okres letni należy: - zamknąć zawory na gałęzi c.o. - zdemontować kryzę K-1 właściwą dla zimy i zamontować kryzę K-1 właściwą dla lata - zmienić nastawę regulatora p/v Zestawienie danych technicznych i wyniki obliczeń W tabeli nr I zestawiono wyniki obliczeń i dane charakterystyczne dla automatycznej regulacji węzła. W tabeli nr II zestawiono wyniki obliczeń hydraulicznych po stronie sieciowej węzła cieplnego. W tabeli nr III podano szczegółową specyfikację elementów automatycznej regulacji węzła ZESTAWIENIE PARAMETRÓW EKSPLOATACYJNYCH WĘZŁA Węzeł podłączeniowy - przepływ limitowany lato - 3,1 t/h zima - 8,1 t/h - regulowana różnica ciśnienia lato - 34,6 kpa zima - 64,8 kpa - minimalne ciśnienie dyspozycyjne lato - 66,0 kpa zima - 139,2 kpa - kryza K-1 montowana na przyłączu zostanie dobrana przez ZEC gdy rzeczywiste ciśnienie dyspozycyjne na przyłączu przekroczy wartość 367,2 kpa w zimie; 137,9 kpa w lecie Obwód c.o. TC-2 Nastawa regulatora wg załączonej karty nastaw i instrukcji regulatora. Parametry instalacji c.o. "90/65 o C, nastawa termostatu STW 95 o C Obwód c.w. TC-1 Nastawa regulatora wg załączonej karty nastaw i instrukcji regulatora. Parametry instalacji c.w. 60 o C, nastawa termostatu STB 70 o C Licznik ciepła. Licznik ciepła należy montować zgodnie z załączonymi rysunkami i instrukcją producenta. Licznik ciepła wymaga uwierzytelnienia przy odbiorze. Budynek szkoły - Warszawa, ul. Ożarowska 71 18

23 1.5. Określenie dopuszczalnego spadku ciśnienia na zaworze regulatora p/v Regulator stałej różnicy ciśnień i przepływu 47-1; Dn32; kvs =12,5 m 3 /h zima a) ze względu na kawitację pdop =z( p zmin p par) = 0,55 (700,0-213,0) =231 kpa Z = 0,55 p par = 213 kpa p zmin = 700,0kPa b) ze względu na znakowanie min. stopnia otwarcia zaworu regulacyjnego 0,3 k v03 = 0,3 x 12,5=3,8 m 3 /h pdop =(( 0,316 x 8,1)/3,8) 2 = 463,0 kpa Decyduje warunek a Dopuszczalna dyspozycyjna różnica ciśnienia wynosi: H d = 64,8 + ( ,7) + 5,0 +(4,3+2x1,7) = 367,2kPa Kryzę K-1 należy zamontować gdy ciśnienie dyspozycyjne przekroczy 367,2 kpa Średnicę kryzy dobierze ZEC. lato Ze względu na zachowanie min.stopnia otwarcia zaworu regulacyjnego 0,3 k v0,3 = 0,3 x 12,5= 3,8 m 3 /h p dop =(( 0,316 x3,1t/h)/3,8) 2 =67,5kPa Dopuszczalna dyspozycyjna różnica ciśnień wynosi: H dop = 34,6 + (67, ,3) + 3,0 + (0,6+2x0,3) =137,9 kpa Kryzę K-1 należy zamontować gdy ciśnienie dyspozycyjne przekroczy 137,9 kpa Średnicę kryzy dobierze ZEC Określenie ilości wody sieciowej dla potrzeb regulacji: zima Gs = 12,27x(Q co+q cw śr )/1000 =12,27x(304,7 +80,3)/1000 = 4,7m 3 /h Q co =304,7 kw Q cw śr = 80,3kW lato: G s = 20,74xQ cw max /1000 = 20,74x160,5/ 1000 = 3,3m 3 /h Q cw max =160,5 kw Budynek szkoły - Warszawa, ul. Ożarowska 71 19

24 2.ZESTAWIENIE TABELARYCZNE DANYCH I WYNIKÓW OBLICZEŃ DANE Z PROJEKTU TECHNOLOGIIWĘZŁA CIEPLNEGO URZĄDZENIA AUTOMAT REGULACJI TABELA NR I PROJEKT AUTOMATYCZNEJ REGULACJI WĘZŁA CIEPLNEGO WARSZAWA UL. OŻAROWSKA 71 - BUDYNEK SZKOŁY ZESTAWIENIE DANYCH TECHNICZNYCH I WYNIKI OBLICZEŃ ZIMA 1, /70 parametry wody sieciowej w zimie Dp zima kpa 280,0 min. ciśnienie dyspozycyjne wzimie Dp lato kpa 200,0 min. ciśnienie dyspozycyjne w lecie p1 kpa 600,0 min. ciśnienie zasilania Qco Z KW 304,7 zapotrzebowanie ciepła na c.o. Qcw max KW 160,5 max zapotrzebowanie ciepła na c.w. Qcwśr KW 80,3 średnie zapotrzebowanie ciepła na c.w. Qcw II KW 88,3 zapotrzebowanie ciepła na I st. c.w. Qcw I KW 80,3 zapotrzebowanie ciepła na II st. c.w. Dt co Z 0 C 52 schłodzenie wody grzejnej w wym. c.o. Dt cwii Dt cwi 0 C 25 schłodzenie wody grzejnej w wym. cwii 0 C 8,5 schłodzenie wody grzejnej w wym. cwi Gco Z t/h 5,0 wym. c.o.- przepływ wody sieciowej GcwII t/h 3,0 wym. c.w.ii - przepływ wody sieciowej GcwI t/h 8,1 wym. c.w.i - przepływ wody sieciowej G Z t/h 8,1 przepływ wody sieciowej w zimie G Z reg t/h 4,7 przepływ wody sieciowej do regulacji Dnco mm 47,2 Dn50 DncwII mm 36,6 Dn40 DncwI mm 59,7 Dn65 Dnwp mm 59,7 Dn65 a 1,00 LATO przyjęte średnice rurociągów po stronie wody sieciowej 72/25 parametry wody sieciowej w lecie Qcw max KW 160,5 max zapotrzebowanie ciepła na c.w. Dt cw L 0 C 47 schłodzenie wody grzejnej w wym. c.w. Gcw L t/h 3,1 wym. c.w. - przepływ wody sieciowej G L reg t/h 3,3 przepływ wody sieciowej w lecie Dncw mm 42,6 Dn50 przyjęte średnice rurociągów Dnwp mm 44,3 Dn65 po stronie wody sieciowej 1+1JADX 6/50 kpa 17,0 opory wymiennika ciepła c.o. 1xJAD 6/50 kpa 16,3 opory wymiennika ciepła c.w.i 1xJAD 6/50 kpa 3,3 opory wymiennika ciepła c.w.ii 1+1JAD 6/50 kpa 6,7 opory wymienników c.w. dla lata Dn32 m 3 /h 10,0 k vs zaworu regulacyjnego dla c.o. Dn20 m 3 /h 6,3 kvs zaworu regulacyjnego dla c.w. Dn32 m 3 /h 12,5 kvs zaworu regulacyjnego reg Dp/v Dn40 m 3 /h 39,0 licznik ciepła KAMSTRUP Qn=10 m3/h Budynek szkoły - Warszawa, ul. Ożarowska 71 20

25 TABELA NR II PROJEKT AUTOMATYCZNEJ REGULACJI WĘZŁA CIEPLNEGO WARSZAWA UL. OŻAROWSKA 71 - BUDYNEK SZKOŁY OBLICZENIA HYDRAULICZNE ZIMA c.o. c.w. OPORY PRZEPŁYWU [kpa] opór instalacji kpa 18,5 7,2 opór regulatora kpa 25,3 23,2 opór kryzy dłąwiącej kpa 0,0 15,1 opór przetwornika przepływu z filtrem kpa 1,7 0,0 opór instalacji c.w.i stopnia kpa 19,3 19,3 regulowana różnica ciśnień kpa 64,8 opór regulatora Dp/v kpa 63,4 opór przyłącza w węźle kpa 5,0 opór przetwornika przepływu z filtrem kpa 6,0 wymagane ciśnienie dysp. w zimie kpa 139,2 LATO kpa c.w. OPORY PRZEPŁYWU [kpa] opór instalacji kpa 10,7 opór regulatora kpa 23,9 opór kryzy dławiącej kpa 0,0 regulowana różnica ciśnień kpa 34,6 opór regulatora Dp/v z filtrem kpa 27,4 opór przyłącza w węźle kpa 3,0 opór przetwornika przepływu z filtrem kpa 1,0 wymagane ciśnienie dysp. w lecie kpa 66,0 PRZEPŁYWY zima t/h 8,1 [t/h] lato t/h 3,1 kryza K1- kryzę należy stosować gdy ciśnienie antykawita dyspozycyjne przekroczy wartość : cyjna w zimie 367,2 kpa w lecie 137,9 kpa średnicę kryzy dobierze ZEC nastawy zaworów regulacyjnych NIE MONTOWAĆ kryzy K2- kryza dławiąca na odgałęzieniu c.w. - nie montować AUTO- zawór regulacyjny dla c.o. 0,48 RYTETY zawór regulacyjny dla c.w. 0,69 Budynek szkoły - Warszawa, ul. Ożarowska 71 21

26 TABELA III PROJEKT AUTOMATYCZNEJ REGULACJI WĘZŁA CIEPLNEGO BUDYNEK MIESZKALNY WARSZAWA UL. OŻAROWSKA 71 - BUDYNEK SZKOŁY ZESTAWIENIE URZĄDZEŃ AUTOMATYCZNEJ REGULACJI Poz. Ilość Wyszczególnienie Uwagi 1 1kpl kpl. Regulator różnicy ciśnienia i przepływu firmy SAMSON typ 47-1 Dn32 kvs = 12,5 m3/h; Dpw=0,2 bara; zakres nastawy: G: 2-10 m3/h; Dp: 0,1 1,0 bara Pn =2,5MPa materiał korpusu mosiądz Elektroniczny regulator cyfrowy dla ciepłownictwa SAMSON(wspólny dla c.o. i c.w.) IP44 Zawór reg. c.o. typ 3222 SAMSON stałoprocentowy Dn32, kvs =10 m3/h gwintowany p n=2,5 MPa: t = 130 o C materiał korpusu -mosiądz. Zawór reg. c.w. typ 3222 SAMSON stałoprocentowy Dn20, kvs =6,3 m3/h gwintowany p n=2,5 MPa:t = 130 o C,materiał korpusu -mosiądz Bezpiecznik STB typ ; zakres C Bezpiecznik STW typ ; zakres C Czujnik temp. zewn. PT zakres (-)35 -(+)85oC Czujniki temp. wody ( dla c.o.) PT zakres(-)15 - (+)180oC Czujnik temp. wody ( dla c.w.) PT zakres(-)15 - (+)180oC Czujnik temp. wody ( dla c.w.) PT zakres(-)15 -(+) 105oC Napęd elektryczny typ; V;50Hz;IP 44 dla c.o. Napęd elektryczny typ; V;50Hz;IP44 dla c.w. Filtr typ FS-1; Dn65; kvs =75 m3/h p n=1,6 M Pa; t= 150 o C; z siatką 400/cm 2 Filtr typ FS-1; Dn65; kvs =75 m3/h Pn = 1,6 MPa; t = 150 o C z siatką 200 oczek/cm 2 Licznik ciepła z: -przepływomierzem ULTRAFL:OW Dn40 Qn = 10 m3/h; integrator MULTICAL - 2 szt.czujników PT 500 dla Dn65 reg. Dp/V zestaw regulacji dla co i cw Filtr licznik ciepła SAMSON dostarcza SPEC S.A. SAMSON SAMSON SAMSON SAMSON SAMSON SAMSON SAMSON SAMSON SAMSON SAMSON MERA POLNA MERA POLNA KAMSTRUP dostarcza SPEC S.A. UWAGA: Do czasu upływu legalizacji należy pozostawić istniejący licznik ciepła f-my KAMSTRUP Dn 25; Qn = 6,0m 3 /h po sprawdzeniu jego stanu technicznego. Ilość wody sieciowej policzona dla potrzeb regulacji węzła mieści się w zakresie przepływu istniejącego licznika ciepła. Ostateczna decyzja co do wymiany licznika ciepła należy do ZEC WOLA Budynek szkoły - Warszawa, ul. Ożarowska 71 22

27 3.PROGRAMOWANIE REGULATORA Konfiguracja Lp. Opis Blok funkcyjny Nastawa 1.1. Wskaźnik instalacji Anl Moduły software owe - optymalizacja FB 0 wyłączony (Aus) - adaptacja FB 1 wyłączony (Aus) - adaptacja krótkoczasowa FB 2 wyłączony (Aus) - praca letnia FB 3 załączony (Ein) - wartość graniczna temperatury dla pracy lato / zima 15 C - opóźnienie rejestracji temperatury zewnętrznej FB 4 wyłączony (Aus) - automatyczne przełączanie między czasem letnim i zimowym FB 5 załączony (Ein) - program dni świątecznych FB 6 wyłączony (Aus) - dezynfekcja zasobnika c.w.u. FB 7 wyłączony (Aus) dzień = 3, godz. zał. = 0.00, godz. wył = 4.00, temp. = 70 C - priorytet przygotowania c.w.u. FB 8 załączony (Ein) - praca równoległa pomp FB 9 blokada progr. - regulacja trzypunktowa c.o.: FB 10 załączony (Ein) Kp = 0,5 Tn = 120 Ty = ograniczenie odchyłki dla sygnału wyłączającego c.o. FB 11 wyłączony (Aus) - ograniczenie odchyłki dla sygnału wyłączającego c.w.u. FB 12 wyłączony (Aus) - czujniki temperatury w pomieszczeniu FB 13 wyłączony (Aus) - czujnik temperatury w zasobniku SF1 FB 14 załączony (Ein) - czujnik temperatury w zasobniku SF2 FB 15 wyłączony (Aus) - czujnik temperatury z elementem oporowym NTC FB 16 wyłączony (Aus) - regulacja trzypunktowa c.w.u.: FB 17 załączony (Ein) Kp = 0,5 Tn = 60 Ty = 30 - wejście prądowe czujnika temperatury zewnętrznej FB 18 wyłączony (Aus) - cyrkulacja przez wymiennik ciepła FB 19 załączony (Ein) * czujnik temperatury wody powrotnej FB 20 załączony (Ein) * ograniczenie temp. wody powrotnej w obiegu c.w.u. FB 21 wyłączony (Aus) * pomiar natężenia przepływu FB 22 wyłączony (Aus) * wskazanie i ograniczenie przepływu FB 23 wyłączony (Aus) * - Bloki funkcyjne oznaczone gwiazdką należy ustawiać po podaniu kodu cyfrowego znajdującego się w Instrukcji montażu i obsługi regulatora 2. Parametryzacja Lp. Opis Nastawa 2.1. Wpisanie aktualnej godziny, daty, roku 2.2. Krzywa grzania 1,4 dla t il =95 o C; 1,3 dla t il=90 o C; 1,2 dla t il =85 o C; 1,1 dla t il =80 o C 2.3. Poziom 0 C 2.4. Maksymalna temperatura wody zasilającej 95, 90, 85, 80 C 2.5. Minimalna temperatura wody zasilającej 38 C 2.6. Obniżenie temperatury zasilania wg potrzeb 2.7. Krzywa temperatury powrotu 1,1 dla t s2 =70 o C; 1,0 dla t s2=60, 65 o C 2.8. Poziom temperatury powrotu 0 C 2.9. Maksymalna temperatura wody powrotnej 70, 65, 60 o C Minimalna temperatura wody powrotnej 20 C Tygodniowy program dla c.o. nie wykorzystany Dni świąteczne nie wykorzystany Załączenie przygotowania c.w.u. 90 C Histereza 30 C Temperatura ładowania zasobnika 55 C Zakończenie ładowania zasobnika 90 C Wartość graniczna temp. zewnętrznej wyłączająca obwód c.o. 18 C Wartość graniczna temp. zewnętrznej wyłączająca obwód c.o. w trybie 15 C pracy zredukowanej Przełączenie z trybu zredukowanego na nominalny - 15 C Budynek szkoły - Warszawa, ul. Ożarowska 71 23

28 Część I: TECHNOLOGIA WĘZŁA 1. OPIS TECHNICZNY SPIS TREŚCI 1.1. Podstawa opracowania 1.2. Cel i zakres opracowania 1.3. Bilans cieplny węzła 1.4. Projektowany węzeł cieplny 1.5. Zabezpieczenie antykorozyjne 1.6. Izolacja termiczna 1.7. Mocowanie przewodów 1.8. Warunki techniczne i wymagania przy odbiorze 1.9. Zagadnienia BHP 2. OBLICZENIA 2.1. Węzeł c.o Węzeł c.w. 3. SPECYFIKACJA URZĄDZEŃ Część II: AUTOMATYCZNA REGULACJA WĘZŁA 1. OPIS TECHNICZNY SPIS TREŚCI 1.1. Podstawa opracowania 1.2. Zakres opracowania 1.3. Przyjęte rozwiązania techniczne 1.4. Zestawienie parametrów eksploatacyjnych węzła 1.5. Określenie dopuszczalnego spadku ciśnienia na zaworze regulatora różnicy ciśnienia i przepływu 1.6. Określenie ilości wody sieciowej dla potrzeb regulacji 2. ZESTAWIENIA TABELARYCZNE DANYCH I WYNIKÓW OBLICZEŃ TABELA NR I wyniki obliczeń i dane charakterystyczne dla automatycznej regulacji węzła TABELA NR II wyniki obliczeń hydraulicznych po stronie sieciowej węzła TABELA NR III specyfikacja elementów automatycznej regulacji węzła 3. PROGRAMOWANIE REGULATORA

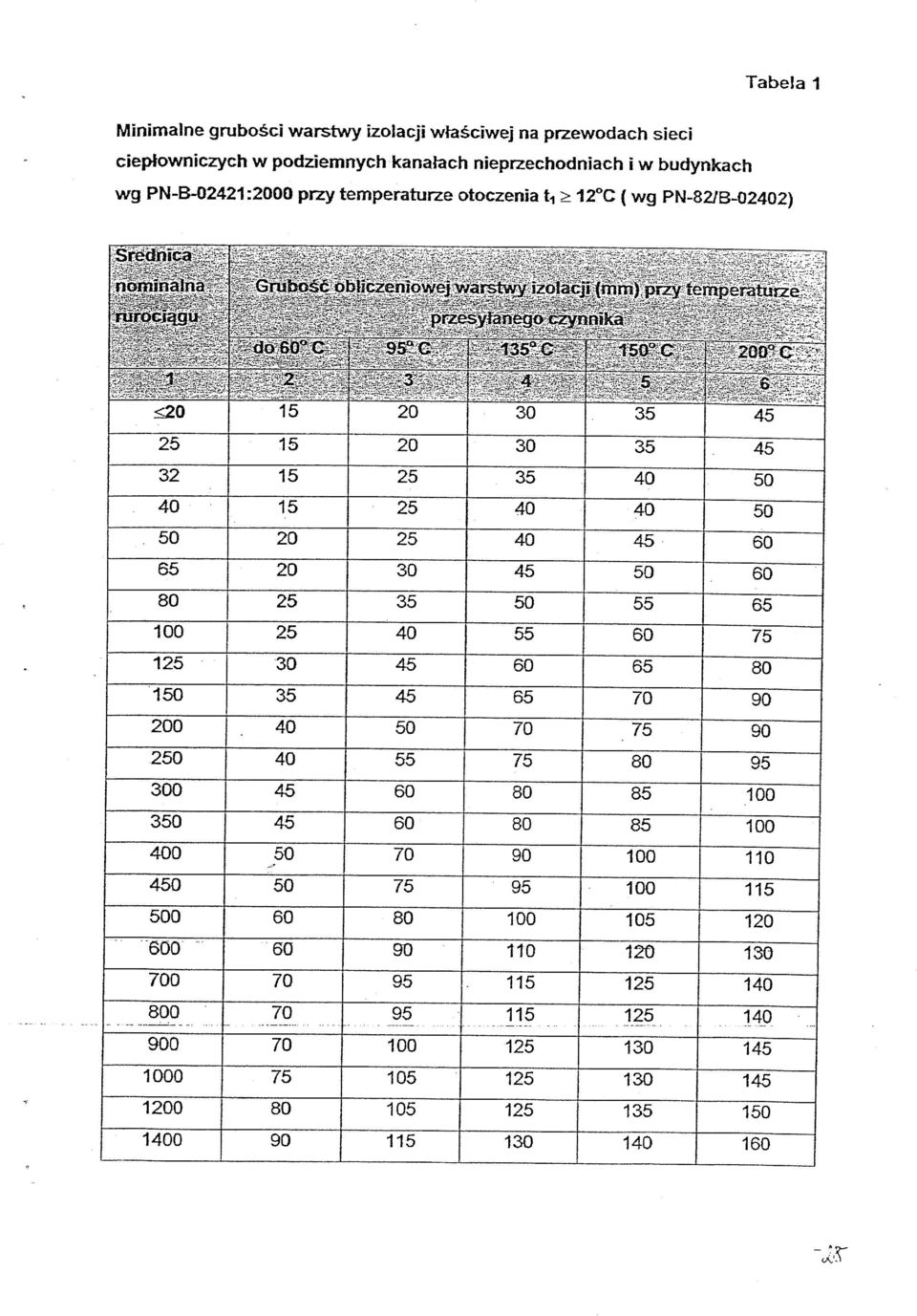

29 ZAŁĄCZNIKI DO PROJEKTU - karta nr 1 - karta nr 4 - karta nr 8 - tabela nr 1 - izolacja termiczna - zalecenia dotyczące spawania rurociągów - zał. nr 1 - instrukcja spawania zaworów firmy "NAVAL-OY" zał. nr 2 - czyszczenie rurociągów dla sieci cieplnej Dn 32 - Dn 200 zał. nr 3 - zabezpieczenia antykorozyjne zał. nr 4 PROTOKÓŁY SPEC - karta obiektu wydana przez ZEC - protokół założeń eksploatacyjnych SPEC dla węzła cieplnego - protokół dla doboru licznika ciepła BIOZ WYMAGANIA FORMALNE 1. Kserokopia uprawnień projektanta 2. Kserokopia zaświadczenia o przynależności projektanta do MOIIB 3. Kserokopia uprawnień sprawdzającego 4. Kserokopia zaświadczenia o przynależności sprawdzającego do MOIIB 5. Oświadczenie o kompletności opracowania RYSUNKI 1. Rzut pomieszczenia węzła Rys. nr 1 2. Dyspozycja urządzeń w węźle cieplny Rys. nr 2 3. Schemat ideowy węzła cieplnego Rys. nr 3 4. Węzeł podłączeniowy. Rys. nr 4 5. Schemat ideowo-montażowy automatycznej regulacji węzła Rys. nr 5 6. Schemat montażowy regulatora Dp/v Rys. nr 6 6. Króćce do montażu czujników temperatury Rys. nr 7 6. Schemat montażowy licznika ciepła Rys. nr 8 Budynek szkoły - Warszawa, ul. Ożarowska 71 2

30 1. OPIS TECHNICZNY 1.1. Podstawa opracowania Przedmiotem opracowania jest projekt wykonawczy modernizacji węzła cieplnego w istniejącym budynku szkoły w Warszawie przy ul. Ożarowska 71. Podstawa opracowania - zlecenie inwestora - ustalenia dotyczące zakresu prac projektowych - inwentaryzacja istniejącego węzła cieplnego - inwentaryzacja budowlana i instalacyjna - protokół założeń eksploatacji SPEC dla węzła cieplnego - protokół dla doboru licznika ciepła -karta obiektu wydana przez ZEC - normy, wytyczne. katalogi, aktualne przepisy obowiązujące przy projektowaniu urządzeń cieplnych 1.2. Cel i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy modernizacji węzła cieplnego w istniejącym budynku szkoły w Warszawie przy ul. Ożarowska 71. Projekt obejmuje węzeł zasilający instalację c.o., c.w. Urządzenia automatycznej regulacji i pomiaru energii cieplnej, opory hydrauliczne po stronie sieciowej węzła zamieszczone są w II cz. projektu automatyzacja węzła cieplnego., stanowiącym integralną część niniejszego opracowania. Instalacja wewnętrzna c.o. jest istniejąca wykonana z rur stalowych. Instalacja wewnętrzna c.w. jest istniejąca wykonana z stalowych rur ocynkowanych. UWAGA: Wobec braku danych o istniejących instalacjach wewnętrznych, założono opory instalacji c.o. na poziomie 30kPa, a opory cyrkulacji c.w. na poziomie 20 kpa Bilans cieplny węzła Zapotrzebowanie energii cieplnej: Q co = 304,7 kw Q cw = 160,5 kw: Qcw śr = 80,3 kw UWAGA: Do obliczeń ilości wody sieciowej dla potrzeb regulacji węzła cieplnego przyjęto średnie zapotrzebowanie ciepła na potrzeby c.w. na poziomie 80,3 kw (tj. połowa maksymalnego zapotrzebowania ciepła dla c.w.) 1.4. Projektowany węzeł cieplny Projektuje się węzeł cieplny w układzie szeregowo-równoległym Wymienniki c.o. ; c.w. przyłączone są do m.s.c. przez węzeł podłączeniowy Dn65 według załączonego szkicu wymiarowego na rys. 4. Budynek szkoły - Warszawa, ul. Ożarowska 71 3

31 Węzeł centralnego ogrzewania - parametry "90/65 o C Dla potrzeb c.o. zaprojektowano zestaw płaszczowo-rurowych wymienników ciepła firmy Seces-pol 1+1JADX 6/50 W obiegu wody instalacyjnej na powrocie zastosowano pompy hermetyczne o regulowanej ilości obrotów sztuk 2 w tym jedna rezerwowa typu MAGNA F serii2000 firmy GRUNDFOS. Instalację c.o. zabezpieczono za pomocą przeponowego naczynia wzbiorczego firmy REFLEX, oraz zaworu bezpieczeństwa, który należy zamontować na przewodzie wyjściowym z wymiennika co Węzeł ciepłej wody Dla Instalacji cw zaprojektowano zestaw płaszczowo-rurowych wymienników ciepła firmy Seces- pol 1+1JAD 6/50 współpracujących z siecią w układzie szeregowo-równoległym I stopień c.w. 1 element 1xJAD 6/50 II stopień c.w. 1 element 1xJAD 6/50 Zabezpieczenie instalacji stanowi zawór bezpieczeństwa zamontowany na dopływie wody zimnej. W obiegu c.w. zaprojektowano jedną pompę cyrkulacyjną hermetyczną firmy GRUNDFOS typu UPE 25-60(B) serii 2000 w wykonaniu specjalnym dla c.w Rurociągi i armatura Rurociągi czynnika o wysokich parametrach zaprojektowano z rur stalowych czarnych bez szwu według PN- 80/H posiadających świadectwo badania jakości ZETOM. Przewody instalacji c.o. z rur stalowych posiadających świadectwo badania jakości ZETOM, z usuniętym wypływem szwu wg PN-80/H ( w obrębie węzła). Przewody instalacji c.w. zaprojektowano z rur stalowych nierdzewnych, lub polipropylenowych ( w obrębie węzła) Rurociągi w pomieszczeniu węzła cieplnego, za wyjątkiem węzła podłączeniowego, należy mocować wg systemu podwieszania przewodów firmy HILTI, z obejmami przeciw akustycznymi, kotwiczonymi za pomocą prętów do ścian, lub stropów pomieszczenia. Rurociągi węzła podłączeniowegonależy montować na stalowej konstrukcji wsporczej wg KESC 88/4.7 typ B/S W wężle należy stosować armaturę kulową : - po stronie sieciowej parametry robocze dla armatury wynoszą Pn = 1,6 MPa ; t = C - po stronie instalacyjnej parametry robocze dla armatury wynoszą Pn = 0,6 MPa ; t = C dla c.o. Pn = 1,0 MPa ; t = 80 0 C dla c.w. Armaturę kulową dobrano z katalogu firmy NAVAL,VEXVE, lub ZAR oraz firmy ITAP, SOCLA, lub DANFOSS. Pozostałą armaturę dobrano z katalogu SWW. Odwodnienia i odpowietrzenia wykonać odpowiednio według C.16.6 i C.16.7 (CTK) z zaworem kulowym firmy NAVAL. Odprowadzenie odpływów z odpowietrzeń i odwodnień poprzez lejki sprowadzić do studni schładzającej. Wszystkie połączenia kołnierzowe wykonać według C-11. Kryzy dławiące zabezpieczające odpowiednie warunki hydrauliczne w węźle należy wykonać ze stali 1H13 według BN-72/8864/45. Kryzy będą dobrane w projekcie automatyki. Uwaga: Armatura po stronie wody sieciowej na Pn = 1,6 MPa ; t = C (oba warunki muszą być spełnione jednocześnie) Budynek szkoły - Warszawa, ul. Ożarowska 71 4

32 Pomieszczenie węzła Na węzeł cieplny wykorzystano istniejące pomieszczenie węzła cieplnego. Pomieszczenie węzła posiada oświetlenie naturalne. Grawitacyjne odwodnienie pomieszczenia węzła do kanalizacji bez zmian wg stanu istniejącego. Grawitacyjna wentylacja pomieszczenia węzła (nawiew i wywiew grawitacyjny) bez zmian według stanu istniejącego. Wysokość pomieszczenia węzła H = 2,90 m Wytyczne dla innych branż. Instalacyjna: - Grawitacyjne odwodnienie pomieszczenia węzła do kanalizacji wg stanu istniejącego. Na rzucie pomieszczenia węzła i na dyspozycji urządzeń pokazano lokalizację studni schładzającej, oraz kratki ściekowej. Należy sprawdzić i ewentualnie udrożnić istniejące przewody kanalizacyjne w obrębie pomieszczenia węzła, wymienić kratę nad studnią, oraz wpust podłogowy W miejscu wskazanym na planie węzła zamontować nowy zlew, podłączyć go do kanalizacji, oraz doprowadzić zimną wodę. Grawitacyjna wentylacja pomieszczenia węzła (nawiew i wywiew grawitacyjny) bez zmian według stanu istniejącego. Należy sprawdzić działanie wentylacji, oczyścić i ewentualnie udrożnić istniejące kanały wentylacyjne Budowlana: Drzwi do węzła stalowe otwierane na zewnątrz bez zmian wg stanu istniejącego. Drzwi wyposażyć w standardowy zamek typu ABLOY. Posadzkę w węźle wykonać z materiału trudno ścieralnego np. gresu ze spadkiem w kierunku studni i kratek ściekowych. Pomieszczenie węzła musi być wygłuszone wg projektu budowlanego, powstałe w czasie prac dziury i inne ubytki pokryć tynkiem i pomalować na biało. Do wysokości 1,8m ściany w pomieszczeniu węzła wykonać jako zmywalne np. z pokryciem płytkami ceramicznymi. Okno w pomieszczeniu węzła musi być okratowane i zabezpieczone siatką Zabezpieczenie antykorozyjne Wszystkie przewody należy zabezpieczyć zgodnie z załącznikiem nr 1 oraz: kartą nr 6 ( przewody wysokich parametrów) kartą nr 4 ( przewody instalacji c.o.) 1.6. Izolacja termiczna Przewody izolować termicznie według PN-/B za pomocą otulin termoizolacyjnych produkowanych przez STEINORM. Izolacja termiczna rurociągów winna być pomalowana i oznakowana zgodnie z PN-70/N UWAGA: W obrębie węzła należy izolować wszystkie przewody, w tym c.w., z.w. i cyrk. Wymienniki ciepła należy zamawiać z firmową osłoną termiczną dopasowaną do wielkości wymiennika Budynek szkoły - Warszawa, ul. Ożarowska 71 5

33 1.7. Zamocowania rurociągów, oraz urządzeń Do mocowania rurociągów (podpory stałe i przesuwne) stosować typowe rozwiązania specjalistycznych firm np. firmy HILTI. Rozstaw podpór przyjmować wg zaleceń producenta. Wymienniki ciepła zamawiać razem z typowymi podparciami pod wymienniki (producent wymienników posiada typowe rozwiązania dla każdego typu wymiennika) Dla pomp cyrkulacyjnych c.w. wykonać podparcia z typowych elementów firmy HILTI (stelaże pod pompy) Pompy nie mogą wisieć na plastikowych rurociągach Wytyczne wykonania i odbioru węzła Przed przystąpieniem do montażu węzła należy sprawdzić zgodność pomieszczenia węzła z projektem. Elementy metalowe urządzeń węzła należy oczyścić z rdzy i pomalować farbą krzemionkowo- cynkową KORSIL 92 NaW zgodnie z instrukcją KOR-3A oraz "Wytycznych zabezpieczenia powierzchni rurociągów s.c. farbą Korsil 92 NaW - OBRC- SPEC. Izolację termiczną należy wykonać wg pkt Pozostałe warunki wykonania i odbioru węzłów cieplnych określone są w normach: PN - 64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i PN - 77/B PN -92/M PN - 91/B PN - 99/B PN - 91/B PN - 93/C PN-B PN-87/B-02151/02 Instalacje elektryczne badania techniczne przy odbiorze. Urządzenia ciepłej wody w budynkach. Wymagania i badania przy odbiorze. Rurociągi pary i wody gorącej. Wymagania i badania techniczne ( jak dla rurociągów klasy A) Sieci ciepłownicze wymagania i badania przy odbiorze Zabezpieczenie urządzeń ogrzewań systemu zamkniętego z naczyniami wzbiorczymi przeponowymi wymagania. Zabezpieczenie urządzeń wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania Woda w instalacjach ogrzewania wymagania i badania dotyczące jakości wody Węzły ciepłownicze wymagania i badania przy odbiorze Akustyka budowlana ochrona przed hałasem pomieszczeń w budynkach. Instalacja oświetleniowa, podłączenia pomp oraz podłączenia urządzeń automatycznej regulacji jest zawarta w projekcie elektrycznym, który stanowi integralną część niniejszego projektu. Próby Instalację węzła cieplnego poddać próbom na szczelność i wytrzymałość przy ciśnieniach: po stronie wody sieciowej - 2,0 MPa po stronie instalacyjnej - 0,6 MPa - dla instalacji c.o. po stronie instalacyjnej - 0,9 MPa - dla instalacji c.w. Warunki techniczne wykonania i odbioru wg cz. II Warunków Technicznych Wykonania i odbioru Robót Budowlano- Montażowych poz. 9 oraz wg PN-92/M , PN-71/B Budynek szkoły - Warszawa, ul. Ożarowska 71 6

34 1.9. Zagadnienia BHP Elementy urządzeń z rur muszą być zaizolowane. Studzienka w posadzce musi być zabezpieczona przykryciem. Drzwi do pomieszczenia powinny być zamykane od zewnątrz, a od wewnątrz otwierane pod naciskiem. Usytuowanie rur pod przejściami na wysokości 2,0 m. Należy wykonać instalację zabezpieczającą przed porażeniem elektrycznym. Przy wykonaniu robót demontażowych wyłączyć instalację elektryczną. Wymagane jest właściwe oświetlenie pomieszczeń i urządzeń. Wentylacja pomieszczenia węzła powinna zapewniać temp. niższą od 25 o C. Obsługa węzła oraz ekipa monterska powinna być przeszkolona pod względem BHP i p.poż. oraz poddawana okresowym badaniom lekarskim. Wszystkie prace w węźle należy wykonać pod nadzorem osób posiadających uprawnienia wykonawcze, prace należy prowadzić zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych " cz. II. "Instalacje sanitarne i przemysłowe". UWAGI: a) Dopuszcza się stosowanie w węźle armatury kulowej spawanej, za wyjątkiem pierwszych zaworów od strony s.c. na makiecie węzła podłączeniowego b) Istnieje możliwość zmiany zastosowanej w projekcie armatury pod warunkiem, że będzie ona spełniała następujące wymagania: będzie to armatura kulowa z atestem COBRTI INSTAL, parametry robocze armatury kulowej po stronie wody sieciowej P n =1,6 MPa, t = 130 o C, parametry robocze armatury kulowej po stronie wody instalacyjnej pn = 1,0 MPa, t max = 100 o C c) Wszystkie spusty z odwodnień i odpowietrzeń należy sprowadzić nad zlew, kratkę lub lejek ściekowy d) Przejścia przewodów przez ściany należy wykonać w tulejach ochronnych, e) W miejscach przejść przewody prowadzić na wysokości min.2,0m od podłogi, do spodu izolacji 2. OBLICZENIA 2.1. Węzeł c.o Dane wyjściowe wydajność cieplna Q co : 304,7 kw parametry wody sieciowej: 122/70 o C parametry instalacyjne: "90/65 o C przepływ wody sieciowej: G sco=304,7 /(1,163x52) = 5,0t/h przepływ wody instalacyjnej: G ico=304,7 /(1,163x25) = 10,5t/h Dobór wymienników Dla podanej ilości Q co dobrano zestaw wymienników 1+1JADX 6/50 Opór wymiennika po stronie sieciowej: 17,0kPa Opór wymiennika po stronie instalacyjnej: 20,7kPa Budynek szkoły - Warszawa, ul. Ożarowska 71 7

35 Dobór pomp c.o. G ico=10,5 t/h Wydajność każdej z pomp G p= 1,2 x G ico =12,6 t/h Całkowita strata po stronie instalacyjnej: instalacja wewnętrzna co wymiennik co instalacja co w węźle suma strat Σh ico= 30,0kPa 20,7kPa 15,0 kpa 65,7kPa Wysokość podnoszenia pompy: Hp = 1,1 x H ico= 72,3kPa Dobrano 2 szt. pomp obiegowych hermetycznych typu MAGNA F serii2000 o regulowanej ilości obrotów firmy GRUNDFOS (w tym 1-a rezerwowa) pompa H p = 72,3kPa G p = 12,6m 3 /h 1 x 230Vx 50Hz P = W I = 0,28-3,5A Dobór dobór urządzenia do stabilizacji ciśnienia w instalacji c.o. (wg PN-B/02414:1999) Minimalna pojemność użytkowa Vu=V x ρ x V V =5,0 dm 3 ( przyjęto na podstawie nomogramu) ρ 1=999,7 kg/m 3 v =0,0356 dm 3 /kg Vu=176,9 dm 3 Pojemność całkowita naczynia Vn=Vu x (p+1)/(p-p r) p max=6,0 bar; p = 4,0bar p st = 1,6bar; p r = p st +0, 2 = 1,8bar Vn=402,0 dcm 3 Dobrano naczynie wzbiorcze zamknięte f-my REFLEX szt.1 typ NWP REFLEX G-800 pojemność całkowita naczynia Vn=800dm 3 p max=6 bar t max=120 0 C Średnica wewnętrzna rury wzbiorczej d min=0,7 x (Vu) 1 / 2 = 7,9mm Przyjęto średnicę rury wzbiorczej Dn 25 tak jak króciec przy naczyniu wzbiorczym Budynek szkoły - Warszawa, ul. Ożarowska 71 8

36 2.1.5 Dobór zaworu bezpieczeństwa c.o. (wg. PN-B-02414:1999) Dobór zaworu bezpieczeństwa c.o. typu SYR d o = M 54 αc p 1 ρ gdzie: M = 447, 3 x b x A x p 2 = 16 bar p 1 = 4,0 bar ρ = 932,74 kg/m 3 b = 2 dla ( p 2 p 1) > 0,5 MPa A = 3,63 x 10-5 m 2 α c = 0,51 p p ) xρ ( 2 1 Wyniki obliczeń: M = 3,44kg/s d o = 25,61mm Dobrano zawór membranowy SYR1915; 11/4 "; d0=27mm; sztuk 1 Ciśnieni otwarcia 4,0 bary 2.2. Węzeł c.w Dane wyjściowe - wydajność cieplna Q cw max = 160,5kW - I stopień cwu zima: - wydajność Q cw Ist = 0,5 x Q cwu max = 80,3kW - przepływ siec. G scw st = G sco + G scw IIst =5,0 +3,0 = 8,1t/h - schłodzenie wody grzejnej t cw Ist = Q cw Ist / (G scwist x 1000)= 8,5 o C - II stopień cwu zima: - wydajność Q cw IIst = 0,55 Q cwu max = 88,3kW - przepływ siec. G scw IIst = 88,3/ (1,163x25) = 3,0t/h - I + II st. cwu latem: - przepływ siec. G lato = 1,05xQ cw max / 47 x 1000 = 3,1t/h - przepływ wody instalacyjnej: G icw = Q cw max /(55 x 1000) = 2,5t/h Dobór wymienników Dla podanych wartości cieplnych dobrano zestaw wymienników 1+1JAD 6/50 I stopień: 1xJAD 6/50 II stopień: 1xJAD 6/50 opory wymienników c.w. po stronie wody sieciowej I stopień: 16,3kPa -zima I i II stopień 6,7kPa - lato II stopień: 3,3kPa - zima opory wymienników c.w. po stronie wody instalacyjnej I stopień: -0,7kPazima II stopień: 7,0kPa - zima Budynek szkoły - Warszawa, ul. Ożarowska 71 9

37 Dobór pomp cyrkulacyjnych - Maksymalny przepływ instalacyjny godzinowy: Gi cw = 2,5t/h - Przepływ cyrkulacyjny: G cyrk = 0,3x G icw = 0,8t/h - Przepływ w obiegu spinającym: G sp = 0,3 x G icw = 0,8t/h - Wydajność pompy: G p = 1,2 x ( G cyrk + G sp) G p =1,8 t/h - Całkowita strata obiegu: - cyrkulacja 20,0kPa - wymiennik cwu 7,0kPa - instalacja cwu 3,0kPa ,0kPa Suma strat H icw = 24,0kPa - Wysokość podnoszenia pompy: H p = 1,2 x H icwu = 36,0kPa Dobrano 1 pompę cyrkulacyjną, typu UPE 25-60(B) serii 2000 firmy GRUNDFOS w wykonaniu dla c.w.; G p = 1,8 m 3 /h H p = 36,0kPa P = W I N = 0,28-0,44A 1 x 230Vx50Hz Dobór zaworów bezpieczeństwa c.w.( wg PN - 76/B ) Dobór zaworu bezpieczeństwa c.w. typu SYR Średnica kanału dolotowego d: d 4 G = 3,14 1,59 α (1,1 p p c 1 2 ) γ 1 gdzie: ( p xγ 3 p ) G = 1,59 x α c1 x b x F x 1 1 α c1 = 1 α c = 0,30 b = 2 dla (p 3-p 1)> 0,5 MPa F = 36,32 mm 2 p 1 = 6 at p 2 = 0 p 3 = 16 at Po podstawieniu otrzymano: G = kg/h d = 16,9 mm Budynek szkoły - Warszawa, ul. Ożarowska 71 10

38 Dobrano zawór bezpieczeństwa typ SYR 2115, 1 " Ciśnienie otwarcia 6 bar 3. SPECYFIKACJA 71 Lp. Ilość Wyszczególnienie Opis,norma producent Przedszkole ul. Ożarowska szt Wymienniki ciepła c.o. zestaw typu 1+1JADX 6/50 Instrukcja Seces-Pol Zestaw wymienników 1+1JADX 6/50 wg PN SPEC S.A. 2 2 szt Wymiennik ciepła c.w. zestaw typu 1+1JAD 6/50 j.w. zestaw wymienników 1+1JAD 6/50 wg KIS BW 3 2 szt Pompa obiegowa c.o. firmy GRUNDFOS pojedyncza typu MAGNA F serii2000; 1x230Vx50Hz Gp=12,6t/h; H=72,3kPa 4 1 szt Pompa cyrk. c.w. firmy GRUNDFOS pojedyncza typu UPE25-60(B) serii 2000; 1x230Vx50Hz Gp = 1,8t/h; Hp = 36,0kPa 5 1 szt Magneto-odmulacz inercyjno-sedymentacyjny O.I.S.M nr 2; Dn250/ szt Odmulacz siatkowo inercyjny I.O.W. Dn65 z wkładem magnetycznym 7 1 szt Wodomierz jednostrumieniowy typu IS; Dn20; Qn=2,5 m 3 /h; p(n) =1,0 MPa;tmax=60 o C 8 1 szt Wodomierz jednostrumieniowy typu IS Dn20; Qn=2,5m 3 /h pn=1,0mpa; tmax=60 o C 9 1 szt Rozdzielacz z rury stalowej instalacyjnej bez szwu wg PN-80/H Dn100; l=0,6m 10 1 szr Rozdzielacz z rury stalowej instalacyjnej ze szwem wg PN-79/H Dn125; l=0,6m 11 2 szt Rozdzielacz z rury stalowej instalacyjnej ze szwem wg PN-79/H Dn100; l=0,7m 12 2 szt Rozdzielacz z rury stalowej instalacyjnej ze szwem wg PN-79/H Dn150; l=1,0m 13 2 kpl. Zawór kulowy Dn50 kołnierzowy z przeciwkołnierzami wg projektu typowego C-11, lub z końcówkami do spawania pn=1,6 M Pa; tmax=130 o C katalog pomp firmy GRUNDFOS punkt pracy wg obliczeń katalog pomp firmy GRUNDFOS punkt pracy wg obliczeń karta katalogowa SPAW TEST Instrukcja firmy INFRACORN METRON Toruń lub POWOGAZ j.w. Rura stalowa instalacyjna wgpn-80/h Rura stalowa instalacyjna wgpn-79/h Rura stalowa instalacyjna wgpn-80/h Rura stalowa instalacyjna wgpn-80/h istniejące Uwagi Dystrybutor: VALMARK ul.jutrzenki 21 tel Inst.. c.o. j.w. Inst.. c.w. j.w. Inst.. c.o. j.w. Inst.. c.w. j.w. Inst.. c.o. j.w. Węzeł podłączeniowy j.w. instal. c.o. dopust c.o. j.w. woda zimna Rozdzielacz sieciowy zestawu wymienników c.o. Rozdzielacz instalacyjny zestawu wymienników c.o. pompy c.o. Instalacja c.o. m.s.c. - zawory główne istniejące Budynek szkoły - Warszawa, ul. Ożarowska 71 11

39 14 1 kpl. Zawór kulowy z końcówkami do spawania Dn65; pn =1,6 MPa; tmax=130 o C 15 1 szt Zawór kulowy j.w.dn65; pn =1,6 MPa; tmax=130 o C j.w. j.w. Dystrybutor: VALMARK m.s.c. - zawór letni j.w. m.s.c szt Zawór kulowy j.w. Dn50 j.w. j.w. m.s.c 16a 2 szt Zawór kulowy j.w. Dn 50 j.w. j.w. m.s.c 17 1 szt Zawór kulowy j.w. Dn 32 j.w. j.w. m.s.c 18 4 szt Zawór kulowy j.w. Dn 25 j.w. j.w. m.s.c spust 19 6 szt Zawór kulowy j.w. Dn 15 j.w. j.w szt Zawór kulowy z końcówkami do spawania Dn80 pn =0,6 M Pa;tmax=100 o C NAVAL, VEXVE, DZT, ITAP, GIACOMINI m.s.c odpowietrzenia j.w. Inst. c.o szt Zawór kulowy z końcówkami do spawania, lub gwintowany Dn50 NAVAL, VEXVE, DZT, ITAP, GIACOMINI j.w. instal. c.o szt Zawór kulowy j.w. Dn40 j.w. j.w. instal. c.o szt Zawór kulowy j.w. Dn32 j.w. i j.w. nstal. c.o. spust z odmulacza 23a 2 szt Zawór kulowy j.w. Dn25 j.w. i j.w. nstal. c.o. spusty 24 1 szt Zawór kulowy j.w. Dn 20 j.w. i j.w. nstal. c.o. dopust c.o szt Zawór kulowy j.w. Dn 15 j.w. i j.w. nstal. c.o. - odpowietrzenia 26 4 szt Zawór kulowy gwintowy do c.w. Dn50 pn =1,0 M Pa;tmax=80 o C 35 2 szt Odpowietrznik automat. f-my TACO Dn15 instal. c.o. Budynek szkoły - Warszawa, ul. Ożarowska j.w. Dystrybutor: VALMARK instal. c.w szt Zawór kulowy j.w. Dn32 j.w. j.w. instal. c.w. cyrkulacja 28 2 szt Zawór kulowy j.w. Dn25 j.w. i j.w. nstal. c.w szt Zawór kulowy j.w. Dn25 j.w. j.w. instal. c.w szt Zawór antyskazeniowy typ EA 291 Dn50 (średnica przyłącza) pn =1,0 MPa; tmax=80 o C DANFOS, SOCLA 31 2 szt Zawór zwrotny przelotowy gwintowany Dn50 typ 601 Dn50 j.w. 32 POZYCJA PUSTA j j.w. instal. z.w. j.w. nstal. c.o. 32a 2 szt Zawór zwrotny przelotowy jw. Dn32 j.w. j.w. instal. c.w szt Zawór antyskazeniowy typ EA 291 Dn 20 (średnica przyłącza) j.w. j.w. instal. c.o.- dopust c.o. pn =1,0 MPa; tmax=80 o C 34 POZYCJA PUSTA

40 36 2 szt. Zbiornik odpowietrzający z rury Dn100 ; l = 0,5m z deklem Rura stalowa instalacyjna czarna PN-79/H ZETOM instal. c.o szt Połączenie rozłączne na rurze wzbiorczej przy NW instal. c.o. przeponowym Dn szt Termometr techniczny P/0-100/1/100 PN-65/S z zamocowaniem wg. projektu typ. C szt Termometr techniczny P/0-200/1/100 jw. PN-65/S szt Manometr M/160R/0-6/1N zzamocowaniem wg. projektu typowego C Kujawska Fabryka Manometrów 41 2 szt Manometr jw. z urządzeniem stykowym patrz proj. elektryczny j.w. EZ1-2F 42 5 szt Manometr M/160R/0-16/1N j.w. 43 1szt Zawór bezpieczeństwa membranowy firmy SYR typ SYR " ciśnienie otwarcia 6,0 bar Katalog firmy SYR Potw = 6,0 bar SYR instal. c.w. 44 1szt Zawór bezpieczeństwa membranowy firmy SYR typ SYR /4 " ciśnienie otwarcia 4,0bar 45 1 szt Naczynie przeponowe typu NWP REFLEX G-800; Vn=800 dm 3 ; pmax=6bar; Pst=1,6bara; Pr=1,8bara Katalog firmy SYR Potw = 4,0bar katalog f-my REFLEX SYR instal. c.o. instal. c.o szt. Filtr FS-1 / min. 400 oczek/cm 2, Dn65 katalog f-my POLNA Węzeł podłączeniowy 46a 2 szt Filtr FS-1 / min. 100 oczek/cm 2, Dn65 j.w. j.w.-przy L.C szt Filtr FS-1 / min. 400 oczek/cm 2, Dn80 j.w. instal. c.o szt Filtr IFM Dn50 j.w. Instal. z.w. 48a 1 szt Filtr IFM, Dn40 j.w. Instal. c.w szt Zawór regulacji ręcznej Herz Dn32 typ 4117 nastawa 2,5 Katalog firmy HERZ Spinka c.w szr Zawór regulacji ręcznej Herz Dn32 typ 4117 nastawa F j.w. Cyrkulacja c.w. Wykaz rur: sieciowe bez szwu (PN-80/H-74219;ZETOM) instalacyjne czarne (PN-79/H ZETOM) Dn 65-20,0 m dn 80-20,0 m φ 50-15,0 m Dn 50-20,0 m dn 50-2,0 m φ 40-15,0 m Dn 40-10,0 m dn 32-5,0 m φ 32-10,0 m Dn 25-5,0 m dn 25-15,0 m φ 25-5,0 m Dn 20-5,0 m dn 20-2,0 m φ 20-5,0 m Dn 15-10,0 m dn 15-6,0 m dn 80 rura spustowa z lejkami - 15 m Instalacyjne Ze stali nierdzewnej, lub polipropylenowe, (patrz opis techn.) Uwagi: dla instalacji c.w. podano nominalne średnice rur termometry w instalacji c.w. montować w tulejach ze stali nierdzewnej Budynek szkoły - Warszawa, ul. Ożarowska 71 13

41 Budynek szkoły - Warszawa, ul. Ożarowska 71 14
