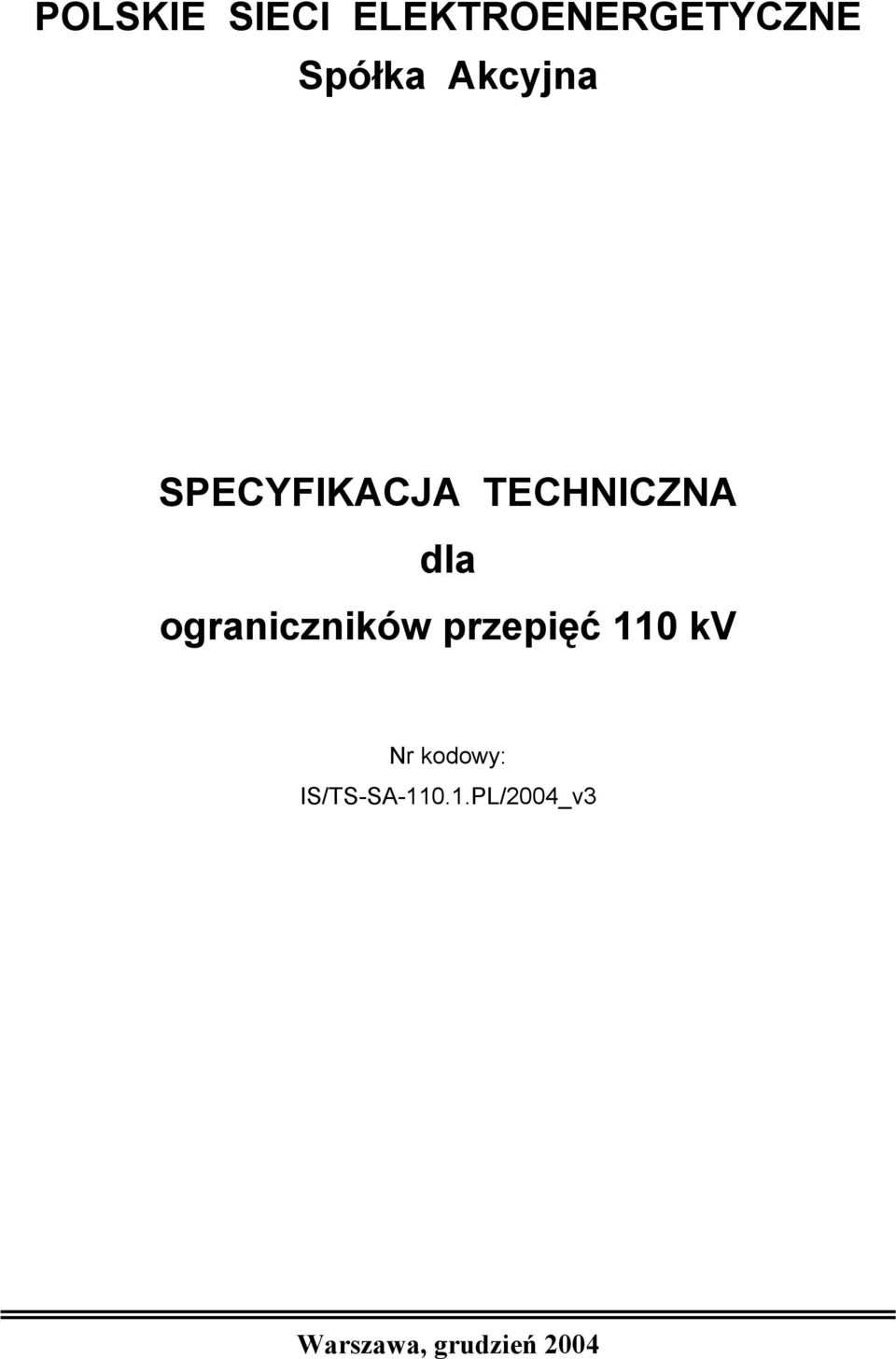

1 POLSKIE SIECI ELEKTROENERGETYCZNE Spółka Akcyjna SPECYFIKACJA TECHNICZNA dla ograniczników przepięć 110 kv Nr kodowy: IS/TS-SA PL/2004_v3 Warszawa, grudzień 2004

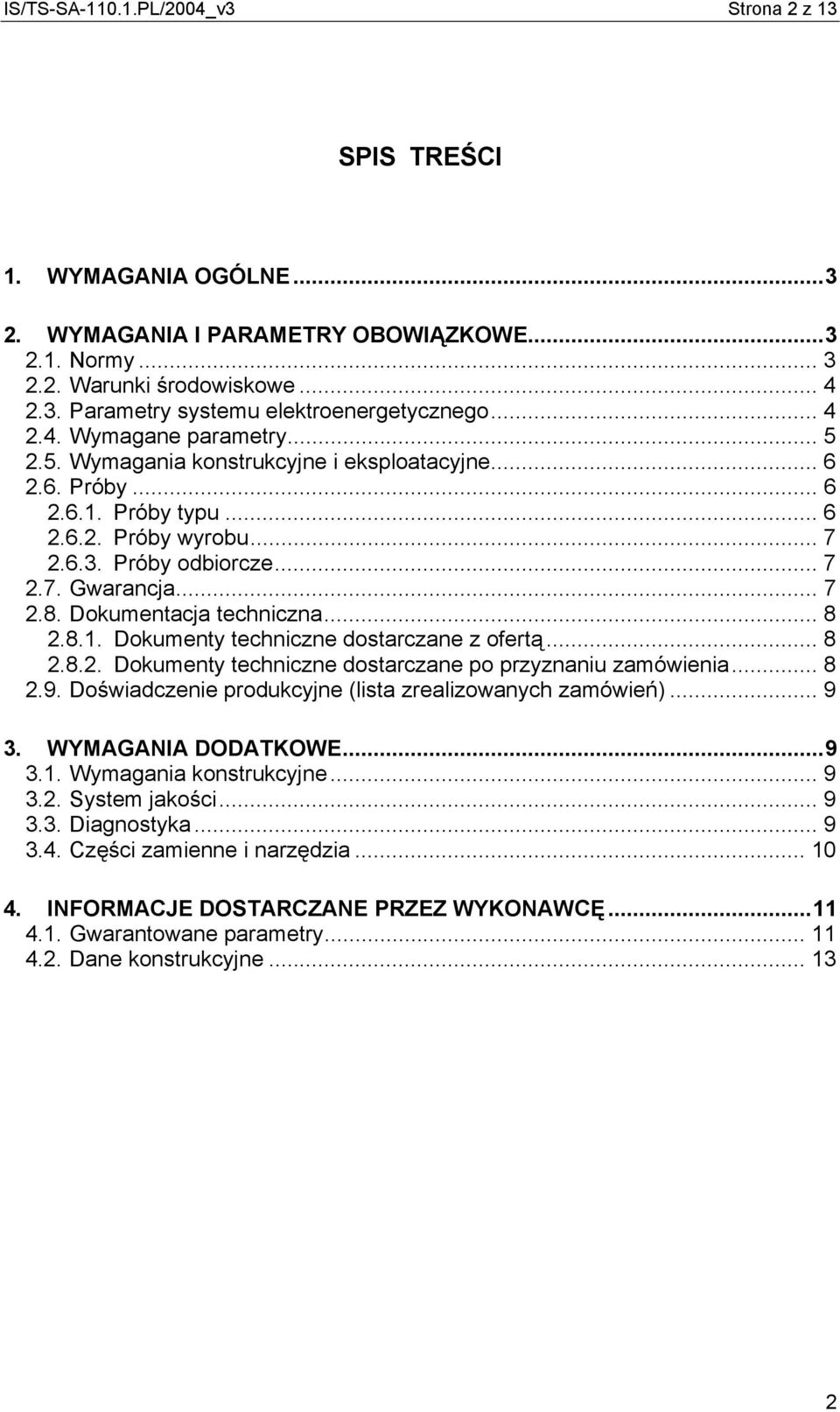

2 IS/TS-SA PL/2004_v3 Strona 2 z 13 SPIS TREŚCI 1. WYMAGANIA OGÓLNE WYMAGANIA I PARAMETRY OBOWIĄZKOWE Normy Warunki środowiskowe Parametry systemu elektroenergetycznego Wymagane parametry Wymagania konstrukcyjne i eksploatacyjne Próby Próby typu Próby wyrobu Próby odbiorcze Gwarancja Dokumentacja techniczna Dokumenty techniczne dostarczane z ofertą Dokumenty techniczne dostarczane po przyznaniu zamówienia Doświadczenie produkcyjne (lista zrealizowanych zamówień) WYMAGANIA DODATKOWE Wymagania konstrukcyjne System jakości Diagnostyka Części zamienne i narzędzia INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ Gwarantowane parametry Dane konstrukcyjne

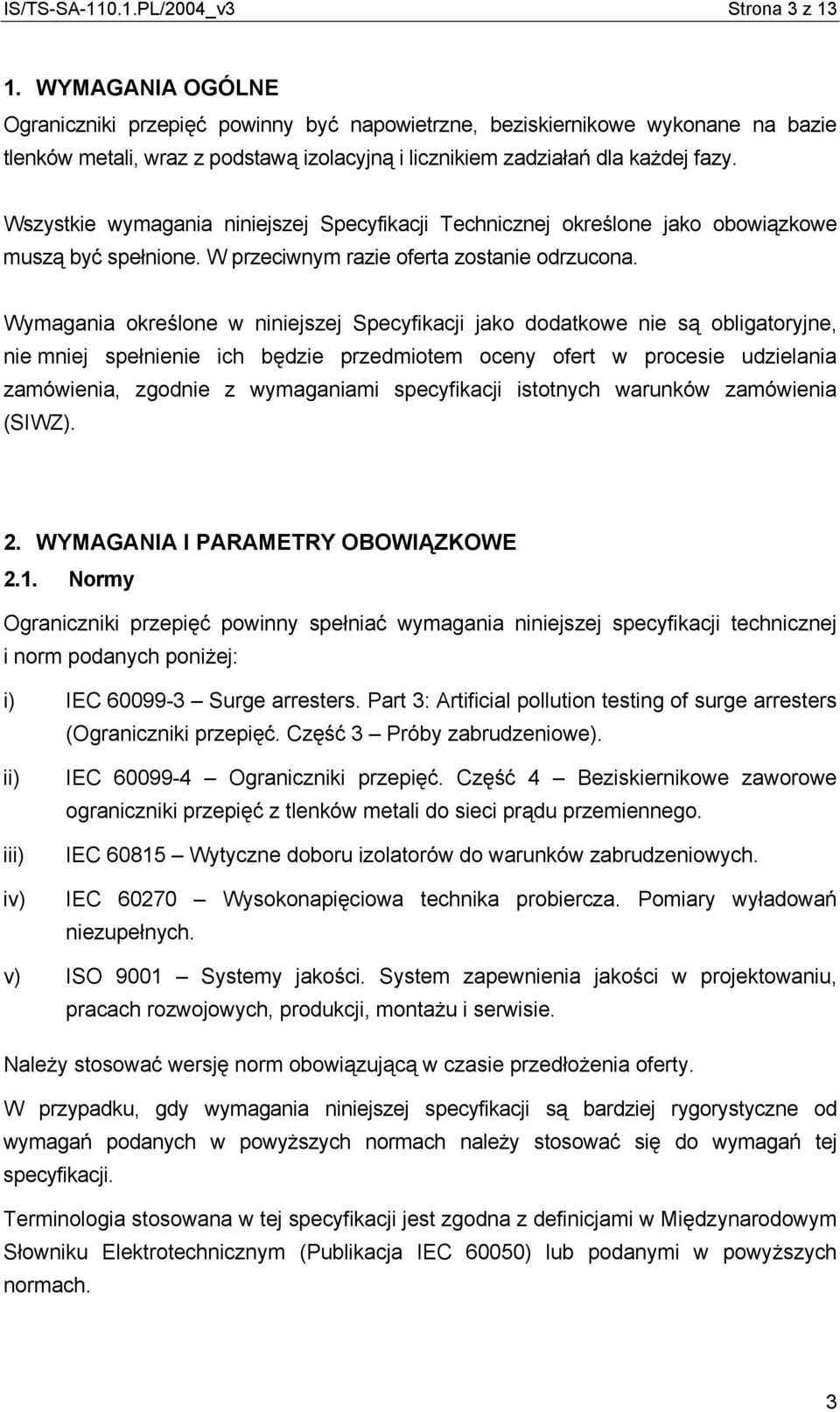

3 IS/TS-SA PL/2004_v3 Strona 3 z WYMAGANIA OGÓLNE Ograniczniki przepięć powinny być napowietrzne, beziskiernikowe wykonane na bazie tlenków metali, wraz z podstawą izolacyjną i licznikiem zadziałań dla każdej fazy. Wszystkie wymagania niniejszej Specyfikacji Technicznej określone jako obowiązkowe muszą być spełnione. W przeciwnym razie oferta zostanie odrzucona. Wymagania określone w niniejszej Specyfikacji jako dodatkowe nie są obligatoryjne, nie mniej spełnienie ich będzie przedmiotem oceny ofert w procesie udzielania zamówienia, zgodnie z wymaganiami specyfikacji istotnych warunków zamówienia (SIWZ). 2. WYMAGANIA I PARAMETRY OBOWIĄZKOWE 2.1. Normy Ograniczniki przepięć powinny spełniać wymagania niniejszej specyfikacji technicznej i norm podanych poniżej: i) IEC Surge arresters. Part 3: Artificial pollution testing of surge arresters (Ograniczniki przepięć. Część 3 Próby zabrudzeniowe). ii) iii) iv) IEC Ograniczniki przepięć. Część 4 Beziskiernikowe zaworowe ograniczniki przepięć z tlenków metali do sieci prądu przemiennego. IEC Wytyczne doboru izolatorów do warunków zabrudzeniowych. IEC Wysokonapięciowa technika probiercza. Pomiary wyładowań niezupełnych. v) ISO 9001 Systemy jakości. System zapewnienia jakości w projektowaniu, pracach rozwojowych, produkcji, montażu i serwisie. Należy stosować wersję norm obowiązującą w czasie przedłożenia oferty. W przypadku, gdy wymagania niniejszej specyfikacji są bardziej rygorystyczne od wymagań podanych w powyższych normach należy stosować się do wymagań tej specyfikacji. Terminologia stosowana w tej specyfikacji jest zgodna z definicjami w Międzynarodowym Słowniku Elektrotechnicznym (Publikacja IEC 60050) lub podanymi w powyższych normach. 3

4 IS/TS-SA PL/2004_v3 Strona 4 z 13 W przypadku użycia określeń, które nie są zdefiniowane w publikacjach IEC podane są odpowiednie wyjaśnienia w tekście Warunki środowiskowe Konstrukcja i wykonanie ograniczników przepięć musi gwarantować ich prawidłową pracę w następujących warunkach środowiskowych: 1. Maksymalna temperatura otoczenia 40 o C 2. Średnia temperatura mierzona przez okres 24 godz., nie większa niż 35 o C 3. Minimalna temperatura otoczenia -30 o C 4. Wysokość nad poziomem morza, nie większa niż 1000 m 5. Grubość warstwy lodu 10 mm 6. Parcie wiatru odpowiadające prędkości 34 m/s 700 Pa 7. Poziom izokerauniczny, nie większy niż 27 dni/rok 8. Poziom zabrudzenia zgodnie z IEC III-silny 9. Zanieczyszczenie powietrza dwutlenkiem siarki 32 μg/m Parametry systemu elektroenergetycznego Konstrukcja i wykonanie ograniczników przepięć musi gwarantować ich prawidłową pracę przy następujących parametrach systemu elektroenergetycznego: 1. Najwyższe napięcie robocze 123 kv 2. Napięcie znamionowe pracy 110 kv 3. Uziemienie punktu zerowego bezpośrednie 4. Współczynnik zwarcia doziemnego, nie większy niż 1,4 5. Częstotliwość znamionowa 50 Hz 6. Prąd zwarciowy 40 ka 7. Maksymalny czas trwania zwarcia doziemnego 1 s 4

5 IS/TS-SA PL/2004_v3 Strona 5 z Wymagane parametry Ograniczniki przepięć muszą spełniać parametry nie gorsze od podanych poniżej: 1. Typ połączenia z systemem faza do ziemi 2. Typ chronionych urządzeń 3. Poziom izolacji chronionych urządzeń: 4. transformatory aparatura stacyjna i) poziom udaru piorunowego 450 kv ii) poziom udaru łączeniowego Maksymalna długość wysokonapięciowego połączenia między ogranicznikiem i chronionymi urządzeniami nie wymagany 20 m 5. Maksymalna wartość przepięcia chwilowego przez 10 sek. 105 kv 6. Napięcie znamionowe ogranicznika, nie mniejsze niż 96 kv 7. Napięcie trwałej pracy Uc, nie mniejsze niż 77 kv 8. Znamionowy prąd wyładowczy 8/20μs 10 ka 9. Maksymalne napięcie obniżone przy znamionowym prądzie wyładowczym: i) udar piorunowy 8/20 μs 10 ka 250 kv 10. Klasa rozładowania linii Wytrzymałość zwarciowa 40 ka 12. Znamionowa zdolność pochłaniania energii/napięcie znamionowe 4,6 kj/kv 13. Maksymalny poziom wyładowań niezupełnych przy 105% Uc 5 pc 14. Minimalny poziom izolacji osłony ogranicznika: i) napięcie wytrzymywane udarowe piorunowe 450 kv ii) napięcie wytrzymywane udarowe łączeniowe 185 kv 15. Minimalna droga upływu izolacji do ziemi 25 mm/kv 16. Zacisk przyłączeniowy: i) materiał stop aluminium ii) ilość otworów 4 iii) średnica otworów iv) odstęp między otworami 14 mm 50 mm 17. Wytrzymałość statyczna zacisku przyłączeniowego 1000 N 18. Osłona izolacyjna ogranicznika przepięć: kompozyt na bazie gumy silikonowej HTV lub LSR 5

6 IS/TS-SA PL/2004_v3 Strona 6 z Wymagania konstrukcyjne i eksploatacyjne Ograniczniki przepięć powinny być napowietrzne, przystosowane do montażu na stalowych lub betonowych konstrukcjach wsporczych. Ogranicznik przepięć powinien być wyposażony w licznik zadziałań dla każdej fazy i podstawę izolacyjną. Ogranicznik przepięć powinien być zbudowany z pojedynczej kolumny warystorów. Zacisk główny ogranicznika przepięć musi być płaski, wykonany ze stopu aluminium. Podstawa ogranicznika powinna posiadać zacisk uziemiający. Wszystkie części metalowe muszą być zabezpieczone przed korozją przez dobór odpowiednich metali oraz/lub galwanizację na gorąco. Ograniczniki przepięć muszą być wykonane w sposób nie wymagający kosztownych zabiegów konserwacyjnych przez okres 30 lat. Ogranicznik przepięć musi być wyposażony w urządzenia nadciśnieniowe, zabezpieczające osłonę przed gwałtownym rozerwaniem w przypadku zwarcia wewnętrznego, jeżeli jest to wymagane ze względu na jego konstrukcję. Osłona ogranicznika powinna być wykonana z materiału kompozytowego na bazie gumy silikonowej HTV lub LSR. Tabliczka znamionowa (kompletnego ogranicznika przepięć i jego członów) musi posiadać trwałą konstrukcję oraz opis w języku polskim zgodnie z wymaganiami Sekcji 3 normy IEC Próby Próby typu Próby typu powinny być przeprowadzone zgodnie z normą IEC Wymagane są próby zabrudzeniowe zgodnie z normą IEC Próby typu muszą wykazać, że wszystkie charakterystyki i parametry znamionowe zostały potwierdzone. Próby typu muszą być przeprowadzone w laboratoriach posiadających certyfikat systemu jakości ISO 9001 w zakresie wykonywania prób i testów typu oraz posiadających certyfikat do wykonywania powyższych testów nadany przez uprawnioną do tego jednostkę. Raport z prób typu powinien być sporządzony w języku polskim lub angielskim oraz zawierać wszystkie dane niezbędne do oceny prób. Wykonawca z ofertą dostarczy wykaz prób typu wraz z cenami ich powtórzenia. 6

7 IS/TS-SA PL/2004_v3 Strona 7 z Próby wyrobu Próby wyrobu powinny być przeprowadzone na każdym ograniczniku przepięć zgodnie z normą IEC Protokół z prób wyrobu musi zawierać wszystkie mierzone wielkości, spostrzeżenia i ustalenia przeprowadzającego próby. Protokół w języku polskim lub angielskim musi być przekazany wraz z dostarczanym urządzeniem oraz w formie elektronicznej (pliki w formacie PDF z możliwością drukowania oraz kopiowania tekstu i grafiki) do PSE SA Próby odbiorcze Próby odbiorcze będą przeprowadzone poprzez powtórzenie prób wyrobu zgodnie z normą IEC Gwarancja Wykonawca gwarantuje, że urządzenia dostarczone w ramach Umowy są nowe, kompletne i nieużywane. Ponadto Wykonawca gwarantuje, iż towar dostarczany w ramach Umowy jest wolny od wad. Wykonawca udziela gwarancji na wszystkie dostarczone urządzenia oraz ich części składowe na okres nie krótszy niż 36 miesięcy od daty uruchomienia, jednak nie krócej niż 42 miesiące od daty dostawy. W przypadku wykonania przez Wykonawcę naprawy gwarancyjnej, okres gwarancji na naprawione lub wymienione części i urządzenia wynosi 36 miesięcy od daty naprawy lub wymiany. Zamawiający jest zobowiązany zawiadomić w formie pisemnej, za pośrednictwem faxu na numer... Wykonawcę o zauważonych wadach niezwłocznie po ich ujawnieniu. W zawiadomieniu Zamawiający poda krótki opis wady. W ramach gwarancji Wykonawca zobowiązuje się do usuwania wad tj. do nieodpłatnej wymiany na nowe lub naprawy uszkodzonych urządzeń lub ich części. W okresie gwarancyjnym Wykonawca przystąpi do wykonywania naprawy lub wymiany urządzeń w terminie 24 godzin w dni robocze oraz 48 godzin w dni świąteczne oraz wykona naprawę w terminie 5 dni roboczych od dnia wysłania zawiadomienia o ujawnieniu wady. Jeśli naprawa gwarancyjna będzie wymagała wymiany urządzenia na nowe Wykonawca, na okres usuwania awarii w terminie 20 dni roboczych od dnia wysłania przez Zamawiającego zawiadomienia o ujawnieniu wady, zainstaluje urządzenie zastępcze tego samego typu i o tych samych parametrach do czasu wymiany na urządzenie wolne od wad w terminie uzgodnionym z Zamawiającym. Urządzenie zastępcze pozostaje własnością Wykonawcy. Jeśli Wykonawca nie dokona naprawy w terminie 20 dni od dnia zawiadomienia o wadzie, Zamawiający ma prawo dokonać naprawy na koszt Wykonawcy. 7

8 IS/TS-SA PL/2004_v3 Strona 8 z Dokumentacja techniczna Dokumenty techniczne dostarczane z ofertą Wykonawca wraz z ofertą dostarczy rysunki i dokumenty wymienione w tabeli: Lp. Opis 1. Parametry gwarantowane i dane konstrukcyjne wg formularzy. 2. Raporty prób typu wymienionych w pkt. 2.6 w języku polskim lub angielskim 3. Rysunki wymiarowe ograniczników przepięć 4. Rysunek wymiarowy podstawy izolacyjnej 5. Rysunek licznika zadziałań 6. Rysunek prezentujący budowę wewnętrzną ogranicznika przepięć 7. Instrukcja montażu, konserwacji i obsługi w języku polskim lub angielskim (DTR). Wymagana jest wersja elektroniczna (plik w formacie PDF) na płycie CD Dokumenty techniczne dostarczane po przyznaniu zamówienia Wykonawca po przyznaniu zamówienia dostarczy rysunki i dokumenty wymienione w tabeli: Lp. Opis 1. Rysunki wymiarowe ograniczników przepięć przedstawiające wypusty dla przyłączenia zacisków przewodów roboczych i uziemiających. 2. Rysunek wymiarowy podstawy izolacyjnej. 3. Rysunek wymiarowy licznika zadziałań. 4. Rysunki przedstawiające położenie i funkcje poszczególnych elementów ogranicznika przepięć, zalecane sposoby podłączenia (montażu) do przewodów roboczych (szyn). 5. Schemat instalacyjny licznika zadziałań. 6. Rysunki tabliczek znamionowych. 7. Instrukcja montażu, konserwacji i obsługi w języku polskim (DTR). Razem z dostawą należy dostarczyć po jednym egzemplarzu DTR (uzgodnionym z Zamawiającym) do każdej ze stacji na której będą zainstalowane ograniczniki przepięć oraz 3 egzemplarze do PSE SA. Ponadto należy dostarczyć DTR do PSE SA w formie elektronicznej (plik w formacie PDF) na płycie CD. 8. Protokoły prób wyrobu i odbiorczych (3 egz.) w języku polskim lub angielskim (razem z dostawą). Wyżej wymienione dokumenty i rysunki podlegają akceptacji Zamawiającego. 8

9 IS/TS-SA PL/2004_v3 Strona 9 z Doświadczenie produkcyjne (lista zrealizowanych zamówień) Wykonawca przedstawi listę ograniczników przepięć oferowanego typu, które były przez niego dostarczone w ciągu ostatnich 3 lat, w ilości co najmniej 200 sztuk dla innych Zamawiających. Lista zrealizowanych zamówień powinna być dostarczona według podanego poniżej wzoru tabeli: Lp. Wykonawca Typ ogranicznika Napięcie Znamionowy prąd Odbiorcy - dostarczo- Nazwa końcowego Ilość znamionowłość Wytrzyma- wyładowczy, Użytkownika nych ogranicznika zwarciowa 8/20 μs /Kraj/ Adres urządzeń Producent Rok dostawy Uwagi kv ka ka szt. 3. WYMAGANIA DODATKOWE 3.1. Wymagania konstrukcyjne Licznik zadziałań może być wyposażony we wskaźnik prądu upływu. Licznik zadziałań może być wyposażony w gniazdo do podłączenia miernika pomiaru prądu upływu System jakości Wykonawca powinien przedłożyć w ofercie w imieniu Producenta ograniczników przepięć aktualny Certyfikat Jakości ISO 9001 w zakresie zapewnienia jakości przy projektowaniu, w pracach rozwojowych, produkcji, montażu i serwisie Diagnostyka Wykonawca przedstawi w ofercie wykaz urządzeń potrzebnych do diagnostyki ograniczników przepięć oraz określi koszt ich zakupu i montażu. Koszty diagnostyki za pomocą tych urządzeń oraz innych zabiegów wymaganych w fabrycznej instrukcji obsługi powinny być wyszczególnione w ofercie. Dostawa tych urządzeń nie stanowi przedmiotu zamówienia, a podane kwoty nie będą brane pod uwagę w ocenie ofert. 9

10 IS/TS-SA PL/2004_v3 Strona 10 z Części zamienne i narzędzia Części zamienne i narzędzia specjalistyczne powinny być zaoferowane jeżeli są wymagane do prawidłowego montażu lub prawidłowej obsługi i pracy urządzeń. Części zamienne i narzędzia specjalistyczne nie stanową przedmiotu zamówienia, a podane kwoty nie będą brane pod uwagę w ocenie ofert. 10

11 IS/TS-SA PL/2004_v3 Strona 11 z INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ 4.1. Gwarantowane parametry Wykonawca wraz z ofertą określi parametry gwarantowane oferowanych ograniczników przepięć wymienione poniżej w niżej wymienionym zestawieniu, nie gorsze od wymaganych: Lp. Opis Wymagane 1. Producent ogranicznika przepięć 2. Oznaczenie typu 3. Numer katalogowy 4. Napięcie trwałej pracy (Uc) nie mniejsze niż 77 Gwarantowane kv j.m. 5. Prąd ciągły ogranicznika (wartość szczytowa) przy Uc ma 6. Napięcie odniesienia ogranicznika (wartość szczytowa) kv 7. Prąd odniesienia ogranicznika (wartość szczytowa) ma 8. Napięcie znamionowe ogranicznika przepięć nie mniejsze niż Graniczny prąd wyładowczy wytrzymywany udaru 4/10 µs (wartość szczytowa) kv A 10. Prąd wyładowczy wytrzymywany udaru piorunowego 8/20 µs (wartość szczytowa) 11. Prąd wyładowczy, wytrzymywany, udaru łączeniowego 30/60 µs (wartość szczytowa) 10 ka ka 12. Maksymalne napięcie obniżone przy prądzie wyładowczym (wartość szczytowa) i) udar stromy 1/(2-20) µs 10 ka kv ii) udar piorunowy, znamionowy 8/20 µs 250 kv iii) udar łączeniowy, znamionowy 30/60 µs 150 A kv 500 A kv 13. Klasa rozładowania linii Wytrzymałość zwarciowa 40 ka 15. Znamionowa zdolność pochłaniania energii/napięcie 4,6 kj/kv 11

12 IS/TS-SA PL/2004_v3 Strona 12 z 13 znamionowe 16. Maksymalny wzrost temperatury bloku po absorpcji energii znamionowej O C 17. Maksymalny poziom wyładowań niezupełnych przy 105% Uc 5 pc 18. Częstotliwość znamionowa 50 Hz 19. Charakterystyka izolacji zewnętrznej (osłony): i) napięcie wytrzymywane dla udaru piorunowego 450 kv ii) napięcie wytrzymywane dla udaru łączeniowego (na sucho/pod deszczem) 185 kv iii) napięcie wytrzymywane o częstotliwości sieciowej (na sucho/pod deszczem) 20. Droga upływu izolacji do ziemi min 25 mm/kv kv cm 21. Okres pracy bez kosztownych zabiegów utrzymaniowych 30 lat(a) 22. Maksymalna wartość przepięcia chwilowego przez 10 sek. 105 kv 23. Charakterystyka V-I w zakresie napięcia trwałej pracy do poziomu ochrony przed udarami piorunowymi i łączeniowymi 24. Charakterystyka współczynnika wytrzymałości na przepięcia chwilowe w funkcji czasu 25. Producent licznika zadziałań 26. Oznaczenie typu licznika zadziałań TAK TAK podać nr zał. podać nr zał. 12

13 IS/TS-SA PL/2004_v3 Strona 13 z Dane konstrukcyjne Wykonawca określi gwarantowane dane konstrukcyjne oferowanych ograniczników przepięć w niżej wymienionym zestawieniu, nie gorsze od wymaganych: Lp. Opis Wymagane Oferowane j.m. 1. Liczba bloków w szeregu w kompletnym ograniczniku 2. Osłona izolacyjna ogranicznika przepięć: i) nazwa materiału kompozyt ii) typ materiału guma silikonowa HTV lub LSR 3. Masa całkowita (jednego ogranicznika) kg 4. Masa transportowa (trzech urządzeń) kg 5. Wymiary transportowe (trzech urządzeń) cm 6. Zacisk przyłączeniowy ogranicznika: i) materiał stop aluminium ii) ilość otworów 4 iii) średnica otworów 14 mm iv) odstęp między otworami 50 mm 7. Wytrzymałość statyczna zacisku przyłączeniowego 1000 N 8. Wytrzymałość dynamiczna + statyczna zacisku przyłączeniowego N 9. Wytrzymywany moment zginający na zacisku Nm 10. Minimalna odległość między ogranicznikami sąsiednich faz cm 11. Maksymalna długość wysokonapięciowego połączenia między ogranicznikiem i chronionymi urządzeniami 20 m 12. Minimalna odległość między sąsiednimi fazami cm 13. Minimalna odległość do sąsiedniej uziemionej aparatury i do uziemionej powierzchni cm 13
