Replikacja domen magnetycznych w warstwach wielokrotnych
|
|
|
- Weronika Olejnik
- 8 lat temu
- Przeglądów:
Transkrypt

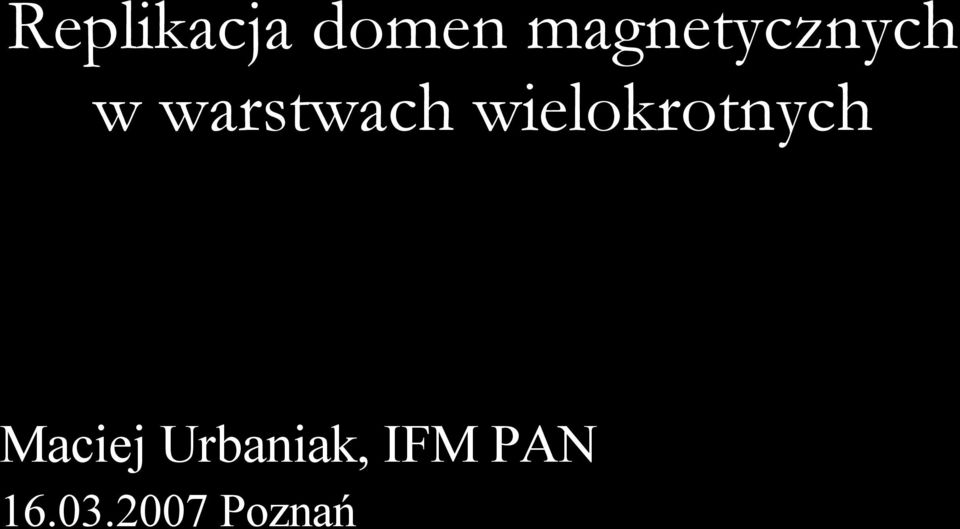

1 Replikacja domen magnetycznych w warstwach wielokrotnych Maciej Urbaniak, IFM PAN Poznań
2 Replikacja domen magnetycznych w warstwach wielokrotnych Wprowadzenie Replikacja w układach z anizotropią w płaszczyźnie Replikacja w układach z anizotropią prostopadłą Podsumowanie

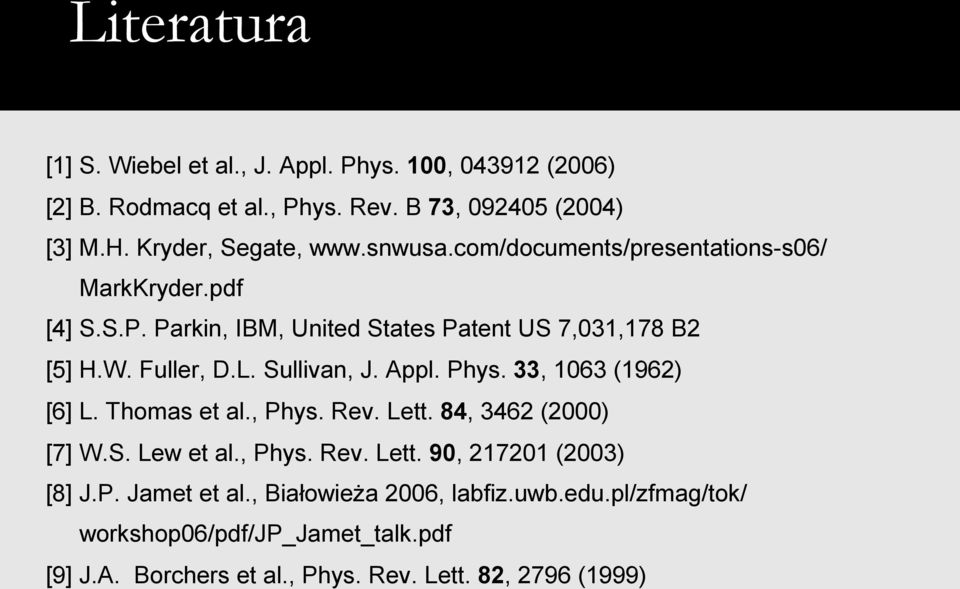

3 Literatura [1] S. Wiebel et al., J. Appl. Phys. 100, (2006) [2] B. Rodmacq et al., Phys. Rev. B 73, (2004) [3] M.H. Kryder, Segate, MarkKryder.pdf [4] S.S.P. Parkin, IBM, United States Patent US 7,031,178 B2 [5] H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) [6] L. Thomas et al., Phys. Rev. Lett. 84, 3462 (2000) [7] W.S. Lew et al., Phys. Rev. Lett. 90, (2003) [8] J.P. Jamet et al., Białowieża 2006, labfiz.uwb.edu.pl/zfmag/tok/ workshop06/pdf/jp_jamet_talk.pdf [9] J.A. Borchers et al., Phys. Rev. Lett. 82, 2796 (1999)
![Appl. Phys. 33, 1063 (1962) [6] L. Thomas et al., Phys. Rev. Lett. 84, 3462 (2000) [7] W.S. Lew et al., Phys. Rev. Lett. 90, 217201 (2003) [8] J.P. Jamet et al.](/docs-images/43/4510080/images/page_3.jpg ", Białowieża 2006, labfiz.uwb.edu.pl/zfmag/tok/ workshop06/pdf/jp_jamet_talk.pdf [9] J.A. Borchers et al., Phys. Rev. Lett. 82, 2796 (1999)")

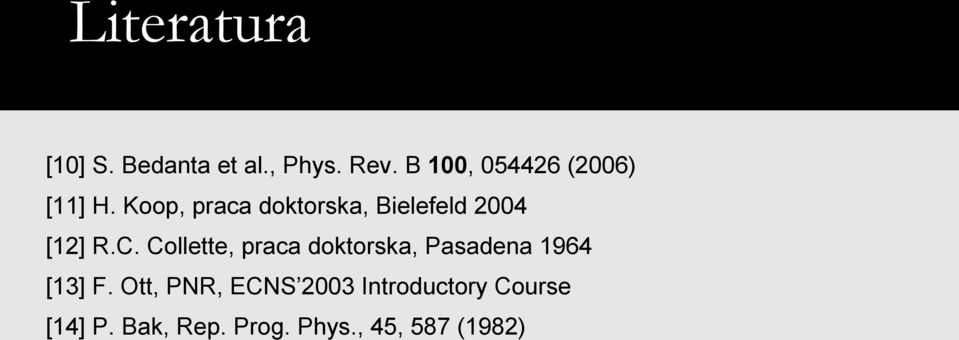

4 Literatura [10] S. Bedanta et al., Phys. Rev. B 100, (2006) [11] H. Koop, praca doktorska, Bielefeld 2004 [12] R.C. Collette, praca doktorska, Pasadena 1964 [13] F. Ott, PNR, ECNS 2003 Introductory Course [14] P. Bak, Rep. Prog. Phys., 45, 587 (1982)
![Koop, praca doktorska, Bielefeld 2004 [12] R.C.](/docs-images/43/4510080/images/page_4.jpg "Collette, praca doktorska, Pasadena 1964 [13] F.")

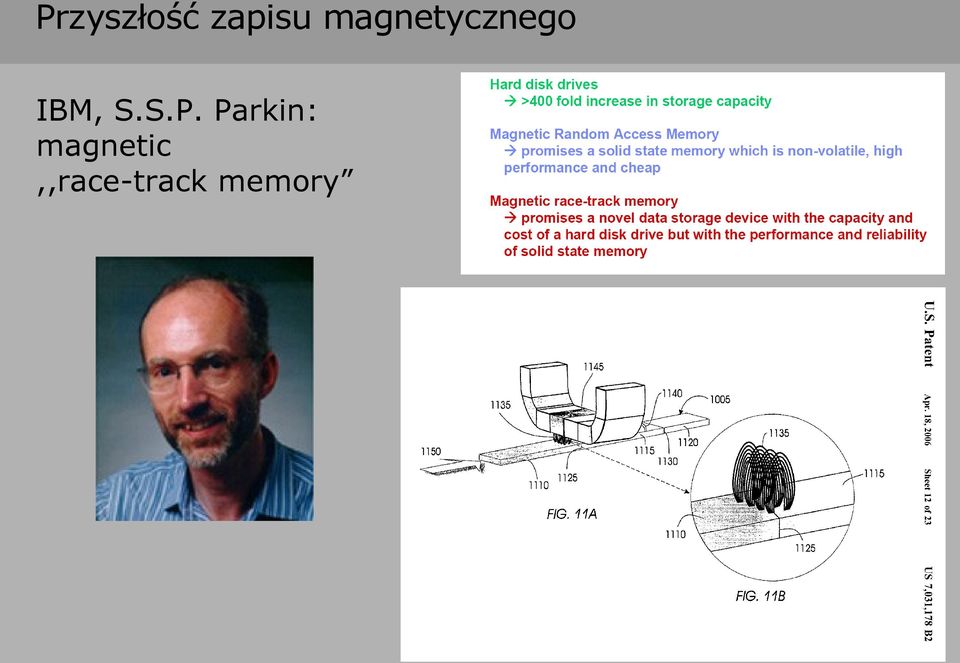

5 Przyszłość zapisu magnetycznego IBM, S.S.P. Parkin: magnetic,,race-track memory
6 Przyszłość zapisu magnetycznego IBM, S.S.P. Parkin: magnetic,,race-track memory
7 Przyszłość zapisu magnetycznego Seagate, M.H. Kryder, CTO, zapis prostopadły SOMA (self-ordered magnetic arrays)
8 Przyszłość zapisu magnetycznego Seagate, M.H. Kryder, CTO, zapis prostopadły SOMA (self-ordered magnetic arrays)

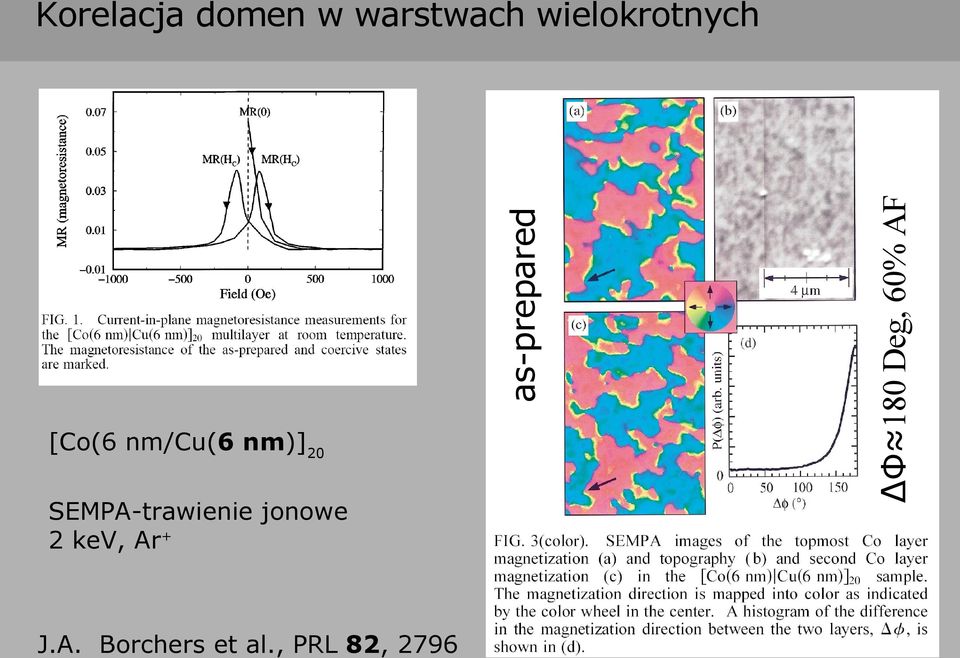

9 Korelacja domen w warstwach wielokrotnych W stanie as-prepared opór układu jest największy: MR(0)/MR(HC) 2 [Co(6 nm/cu(6 nm)]20 bardzo słabe sprzężenie międzywarstwowe J.A. Borchers et al., Phys. Rev. Lett. 82, 2796 (1999)
![[Co(6 nm/cu(6 nm)]20 bardzo słabe sprzężenie](/docs-images/43/4510080/images/page_9.jpg "międzywarstwowe J.A. Borchers et al., Phys. Rev. Lett.")
10 Korelacja domen w warstwach wielokrotnych Idealne AF sprzężenie! [Co(6 nm/cu(6 nm)]20 bardzo słabe sprzężenie międzywarstwowe J.A. Borchers et al., PRL 82, 2796 (1999)
![[Co(6 nm/cu(6 nm)]20 bardzo słabe](/docs-images/43/4510080/images/page_10.jpg "sprzężenie międzywarstwowe J.A.")
![[Co(6 nm/cu(6 nm)]20 SEMPA-trawienie jonowe 2 kev, Ar+ J.A. Borchers et al.](/docs-images/25/4510080/images/11-0.jpg ", PRL 82, 2796 Φ 180 Deg, 60% AF as-prepared Korelacja domen w warstwach")
11 [Co(6 nm/cu(6 nm)]20 SEMPA-trawienie jonowe 2 kev, Ar+ J.A. Borchers et al., PRL 82, 2796 Φ 180 Deg, 60% AF as-prepared Korelacja domen w warstwach wielokrotnych

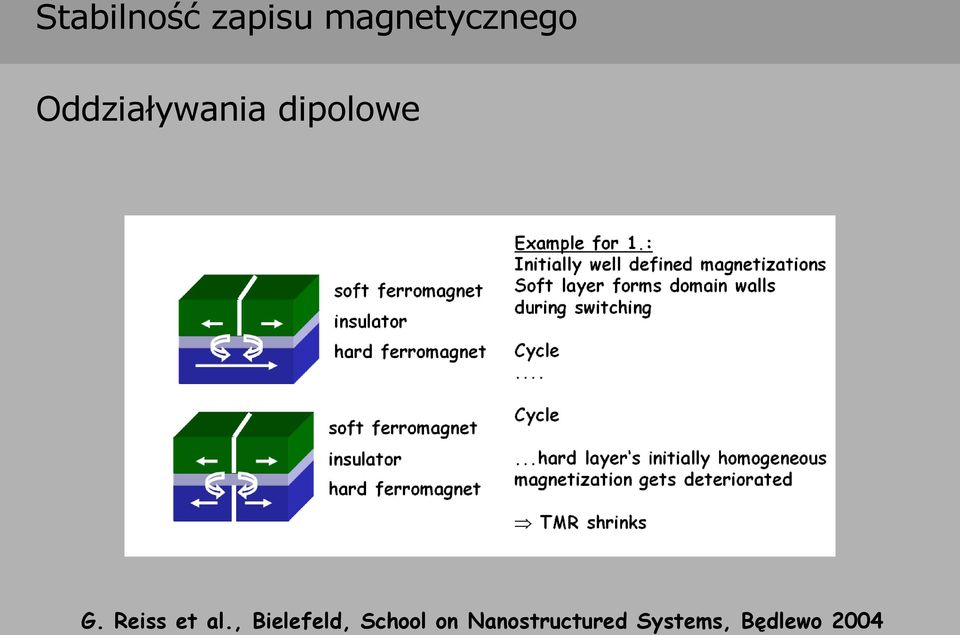

12 Stabilność zapisu magnetycznego Oddziaływania dipolowe G. Reiss et al., Bielefeld, School on Nanostructured Systems, Będlewo 2004
13 Stabilność zapisu magnetycznego Oddziaływania dipolowe Moment magnetyczny [ j.d ] 1.0 M>0 0.8 M=M+M M obszary namagnesowane,,w górę W wyniku przemagnesowania warstwy miękkiej przemagnesowaniu ulega np. 10% ziaren warstwy twardej o namagnesowaniu przeciwnym do kierunku pola M< liczba cykli przemagnesowania Stan początkowy: M=1, M=0 Cykle nieparzyste: M(NC):= M(NC-1) 0.9, M(NC):= M(NC-1)+ M(NC-1) 0.1 Cykle parzyste: M(NC):= M(NC-1)+ M(NC-1) 0.1, M(NC):= M(NC-1) 0.9
14 Stabilność zapisu magnetycznego Oddziaływania dipolowe W wyniku przemagnesowania warstwy CoFe przemagnesowaniu ulega np. 10% ziaren CoPtCr o namagnesowaniu przeciwnym do kierunku pola. H przemienne H koercji warstwy twardej L. Thomas et al., Phys. Rev. Lett. 84, 3462 (2000) NC indeksowane co pół cyklu poszczególne przełączania CoFe Si(100)/SiO2/Co84Fe16(10nm)/Cr(1.5nm)/Co75Pt12Cr13(5nm)/Al.(1.5nm)
15 Pola dipolowe domen pole H jednowymiarowa, liniowa ściana Néela z Pole ścian domenowych jest istotne w odległościach rzędu szerokości DW X 500
16 Pola dipolowe domen pole H jednowymiarowa, liniowa ściana Néela dipol z Pole ścian domenowych jest istotne w odległościach rzędu szerokości DW i w pierwszym przybliżeniu traktowane może być jako pole dipolowe X 500
17 Pola dipolowe domen Felix Bloch (nobelprize.org) Oddziaływanie między ścianami domenowymi może być przybliżone oddziaływaniem typu dipol liniowy-dipol liniowy Louis Néel (photos.aip.org)

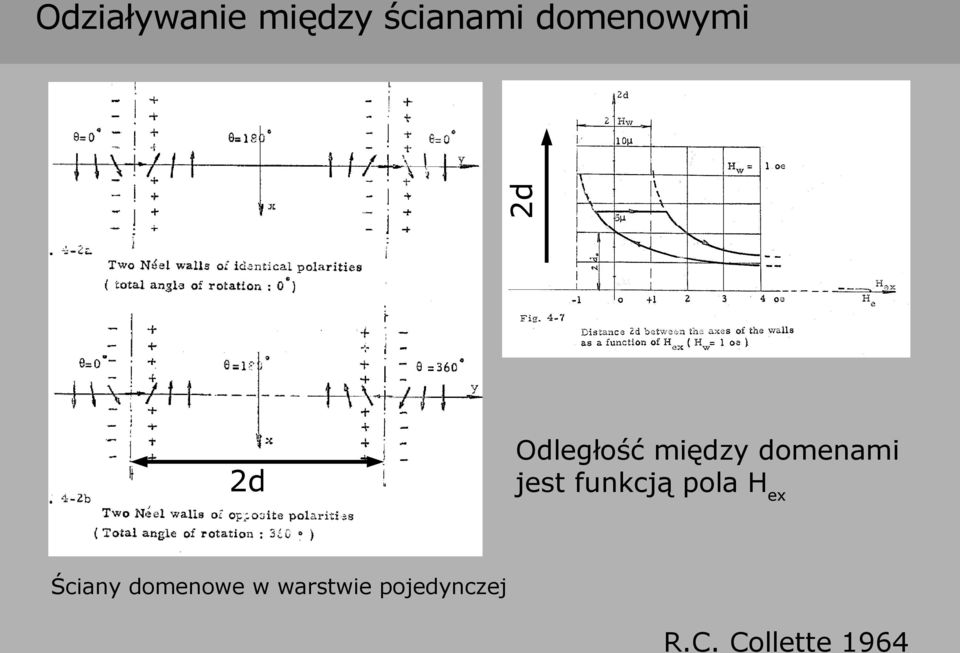

18 2d Odziaływanie między ścianami domenowymi 2d Odległość między domenami jest funkcją pola Hex Ściany domenowe w warstwie pojedynczej R.C. Collette 1964

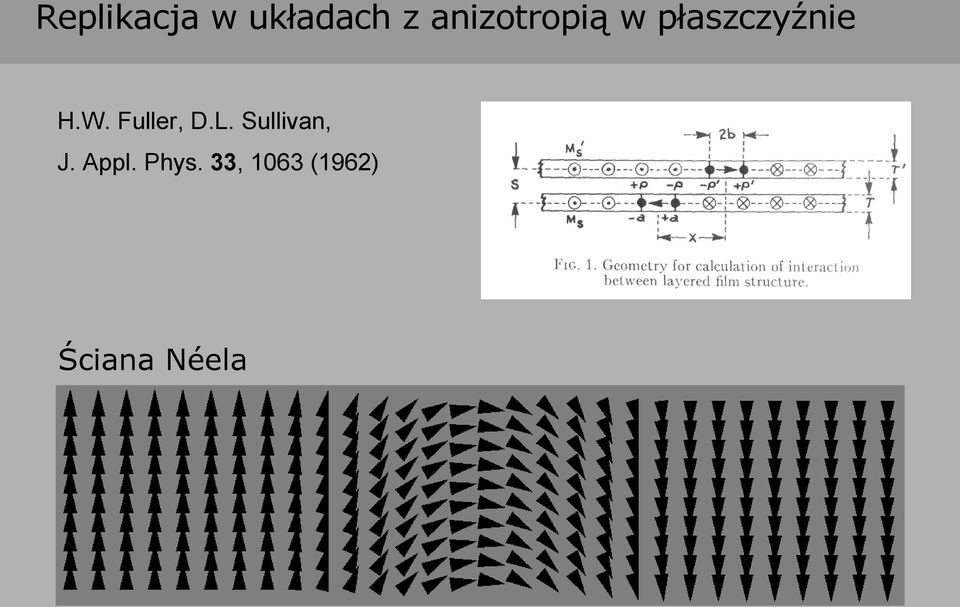

19 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) Ściana Néela
20 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) Ściana Néela
21 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) 3 kąt Mx xmx -1 Ściana Néela -a a
22 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) 3 kąt 2 1 Mx 0-1 xmx a -a a x 2a a x cos 2a = Div M 2a M x x = sin - a m= x x dx= M t a = 4t Ma a ładunek magnetyczny a x 2a x dx 2a cos moment magnetyczny Ścianę Néela można przybliżyć dwiema liniami, o przeciwnym ładunku magnetycznym, znajdującymi się w odległości 2a.
23 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) Ścianę Néela można przybliżyć dwiema liniami, o przeciwnym ładunku magnetycznym, znajdującymi się w odległości 2a.
24 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) E i =M 1 M 2 t 1 t 2 ln 1 1 ln... r13 r14 1 =ln r [s x a b ][s x a b ] E i =M 1 M 2 t 1 t 2 ln [ 2 ] [s x a b ][s x a b ] Zakłada się, że domena w dolnej warstwie jest nieruchoma
25 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) [ s2 x a b 2 ][s2 x a b 2 ] E i =ln [ 2 ], [ s x a b 2 ][s2 x a b 2 ] s=0.2, a=1, b=1 5 Ei x[a.u.] 5 10
26 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) [ s2 x a b 2 ][s2 x a b 2 ] E i =ln [ 2 ] 2t 2 M 2 B x, [ s x a b 2 ][s2 x a b 2 ] s=0.2, a=1, b=1 Ruch ściany domenowej przemagnesowuje warstwę 5 0 Ei H x[a.u.] 5 10
27 Replikacja w układach z anizotropią w płaszczyźnie H.W. Fuller, D.L. Sullivan, J. Appl. Phys. 33, 1063 (1962) [ s2 x a b 2 ][s2 x a b 2 ] E i =ln [ 2 ] 2t 2 M 2 B x, [ s x a b 2 ][s2 x a b 2 ] 10 B=3.75 B=11 Ei B= B= x[a.u.] -2 0 s=0.2, a=1, b=1 W polu B 11 domena w warstwie górnej znajduje się w obszarze x 0 przyszpilenie domeny
28 Replikacja w układach z anizotropią w płaszczyźnie cm2, szklane podłoże 1) 47 nm Ni50Co50, cm2 2) 90 nm MgF2 3) 40 nm Ni81Fe19, cm2 warstwa miękka
29 Replikacja w układach z anizotropią w płaszczyźnie cm2, szklane podłoże 1) 47 nm Ni50Co50, cm2 2) 90 nm MgF2 3) 40 nm Ni81Fe19, cm2 warstwa miękka ściana Néela w Ni50Co50 domena w Ni81Fe19 ściana Néela w Ni50Co50
30 Replikacja w układach z anizotropią w płaszczyźnie cm2, szklane podłoże 1) 47 nm Ni50Co50, cm2 2) 90 nm MgF2 3) 40 nm Ni81Fe19, cm2 warstwa miękka ściana Néela w Ni50Co50 dwa minima Happl 0 ściana Néela w Ni50Co50
31 Replikacja w układach z anizotropią w płaszczyźnie W.S. Lew et al., Phys. Rev. Lett. 90, (2003) Typowa niepełna pętla R(H) układu warstwa twarda - warstwa miękka Opór 2 1-0,5 0,0 H -MBE ( Pa)-szorstkość -GaAs(100)/Co(1.8nm)/Cu(6nm)/ Ni80Fe20(6nm) -Co-bcc, reszta fcc, in-situ RHEED -wspólna magnetyczna oś łatwa 0,5
32 Replikacja w układach z anizotropią w płaszczyźnie W.S. Lew et al., Phys. Rev. Lett. 90, (2003) H(D) pole nukleacji domen w Co RDE zależy od udziału objętości przełączonej w Co Hr=-95 Oe rozmiary domen w Co - około 100µm,,Chwilowy spadek oporu do minimum absolutnego ( ) Opór 2 1-0,5 0,0 H 0,5
33 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) sputtering Demagnetyzowanie: rotująca próbka (3Hz), -0.2 Oe/s krzywa pierwotna Si/SiO2/Pt(1.8 nm)/(co/pt)1/pt(13.2 nm)/(co/pt)4 warstwa miękka Co/Pt := Co(0.6 nm/pt(1.8 nm)
34 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) HC warstwy miękkiej na krzywej głównej wynosi około 12 Oe Przemagnesowanie warstwy miękkiej Si/SiO2/Pt(1.8 nm)/(co/pt)1/pt(13.2 nm)/(co/pt)4 warstwa miękka Co/Pt := Co(0.6 nm/pt(1.8 nm) Przemagnesowanie warstwy miękkiej zależy od stanu magnetycznego warstwy twardej
35 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) rozmagnesowana warstwa twarda zerowa remanencja warstwy miękkiej koercja warstwy miękkiej zależy od stanu warstwy twardej warstwa twarda nasycona niska koercja warstwy miękkiej
36 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) pole magnetyczne domen jest efektywnie polem polaryzującym warstwy miękkie zerowa remanencja warstwy miękkiej koercja warstwy miękkiej zależy od stanu warstwy twardej H=0 H=200 Oe
37 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) rozmagnesowana warstwa twarda zerowa remanencja warstwy miękkiej Pętla M(H) jest symetryczna względem H=0: -pola magnetyczne domen i w warstwie twardej są zbliżone -MFM: domeny i mają podobny kształt i rozmiary (ok. 1.6 µm)
38 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) namagnesowanie warstwy twardej różne od zera: wertykalne przesunięcie punktu początkowego małej pętli start Przesunięcie pętli ujemnej od -80 do 0 Oe Przesunięcie pętli dodatniej od +80 do 200 Oe
39 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) namagnesowanie warstwy twardej różne od zera remanencja wzrasta ze wzrostem Hmax Zależność momentu warstwy miękkiej od momentu warstwy twardej: Replikacja występuje w całym zakresie namagnesowania warstwy twardej
40 Replikacja w układach z anizotropią prostopadłą Nieskończenie długie domeny zerowa szerokość ścian domenowych Biot-Savart Pole magnetyczne domen zależy od stosunku szerokość/grubość

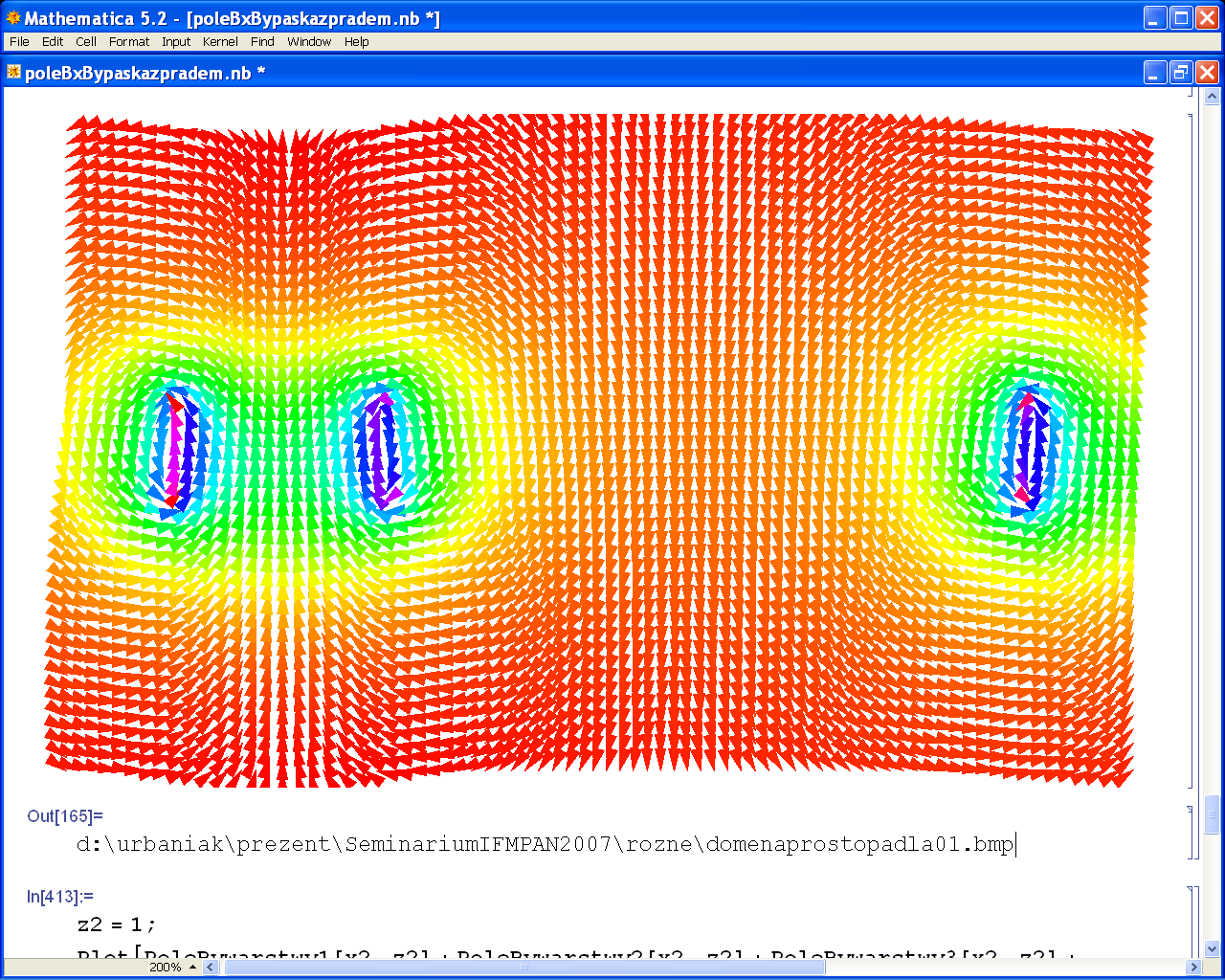

41 Replikacja w układach z anizotropią prostopadłą Położenie warstwy miękkiej z Bz a.u DW 4 DW DW 12 DW-ściana domenowa
42 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) ze wzrostem Hmax wzrasta obszar warstwy twardej namagnesowany,,do góry domeny mają mniejsze rozmiary i tworzą silniejsze pola magnetycze; skutkuje to zwiększeniem przesunięcia pętli histerezy warstwy miękkiej W dodatniej połówce małej pętli na przemagnesowanie warstwy miękkiej wpływają głównie domeny,,twarde namagnesowane,,na dół.
43 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) niezgodność powyżej M/Ms=0.5: -rzeczywista morfologia domen odbiega od modelu Porównanie zmierzonego,,shift field z polem domen prostopadłych otrzymanym z modelu domen pasiastych. Założono, że okres struktury domenowej jest stały.
44 Replikacja w układach z anizotropią prostopadłą B. Rodmacq et al., Phys. Rev. B. 73, (2006) Pzesunięcie małej pętli zależy od rozmiaru domen i jest zgodne z szacowaniem pól z modelu domen pasiastych. Szerokość domen- 1.6µm Przesunięcie 80 Oe Szacowanie pola 70 Oe Szerokość domen- 0.9µm Przesunięcie 120 Oe Szacowanie pola 105 Oe
45 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) 500 Oe/s 0.5 koe/s 50 koe/s: Hc(soft,hard)=30 Oe Neél: 8 Oe Si/SiO2/Pt(1.8 nm)/(co/pt)2/pt(4 nm)/(co/pt)4 warstwa miękka Co/Pt := Co(0.6 nm/pt(1.8 nm)
46 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) K. Fukumoto H crit 14 v=v 0 exp[ A ] H H H crit
47 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) K. Fukumoto 1 H crit 4 v=v 0 exp[ A ] H H H crit
48 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Sygnał MOKE (Kerr): +1-1,,0.5 -,,0.5 Stan początkowy: góra-góra w polu 560 Oe Dookoła domeny dół-dół tworzy się domena góra-góra
49 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Szerokość pierścienia ok. 1 µm kanał Stan początkowy: góra-góra w polu 560 Oe Po wyłączeniu pola Ha pierścienie góra-góra pojawiają się początkowo w,,kanałach.
50 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Stan początkowy: góra-góra w polu 560 Oe Model: głębokość kanału -1 µm domena góra-góra µm2
51 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) obliczenie pola magnetycznego w warstwie miękkiej pole magnetyczne H od domeny dół-dół może przekraczać 800 Oe najsilniejsze pola H występują w kanałach łatwiejsza nukleacja domen
52 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Zależność prostopadłej składowej pola domeny dół-dół od x przybliżona być może zależnością typu: b H z, x gdzie b=19 Oe µm. 1 H crit 4 v=v 0 exp[ A ], Hz x H H crit H crit x 14 1 exp[ A b ]v0 dx=t x 0
53 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Ściana domenowa asymptotycznie osiąga położenie równowagi Zakłada się, że sprzężenie Néela jest zaniedbywalne. Dokładność pomiaru x - 0.1µm
54 Replikacja w układach z anizotropią prostopadłą S. Wiebel et al., J. Appl. Phys. 100, (2006) Szerokość pierścieniowej domeny góra-góra zmienia się z wartością pola zewnętrznego w sposób zgodny z równaniem ruchu domen dla Hwypadkowe=Hdomen+ Hzewnętrzne. p e e cr

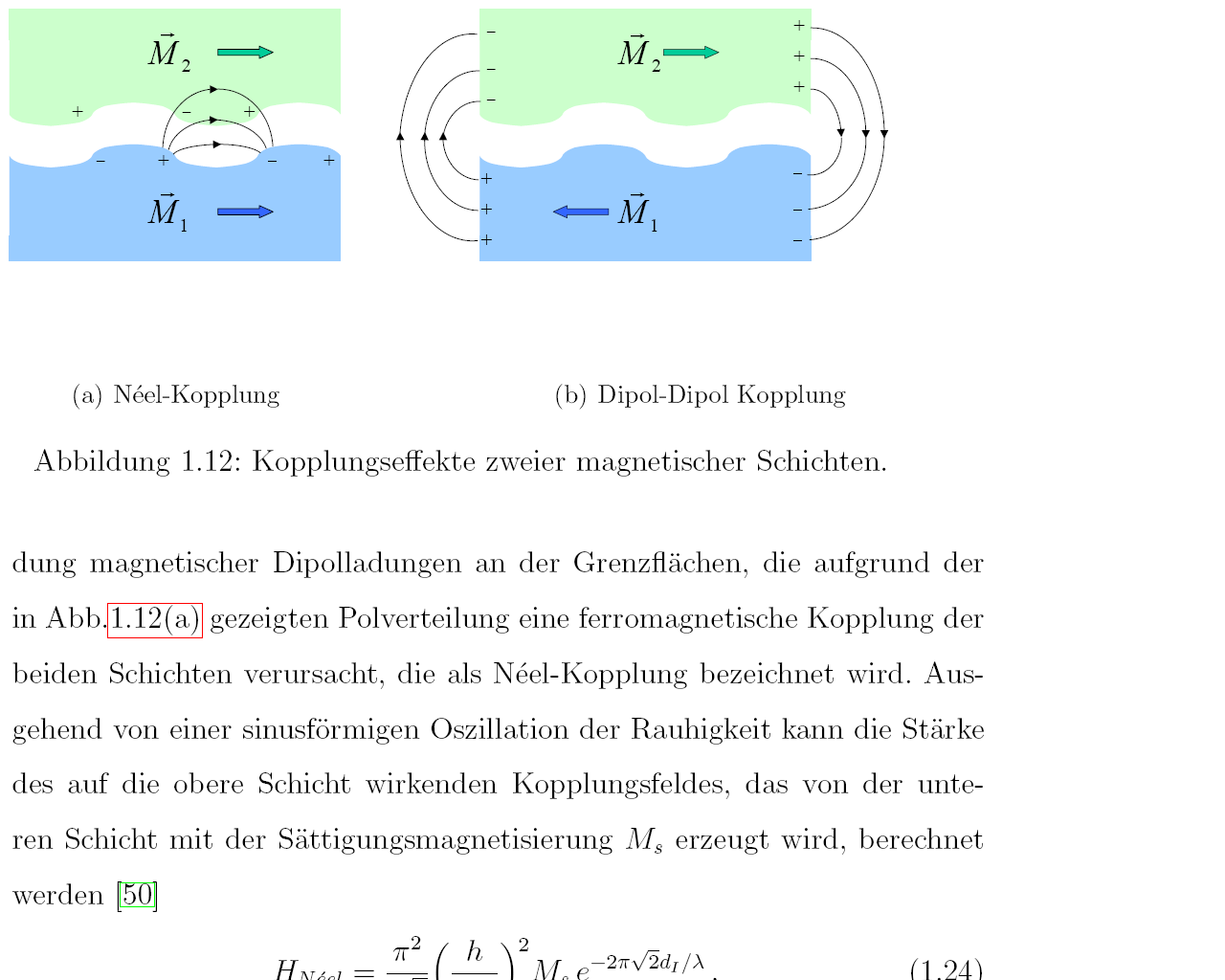

55 Moment modulowany prostopadle do powierzchni S. Bedanta et al., Phys. Rev. B 100, (2006) H. Koop, praca doktorska, Bielefeld 2004 W granularnych układach Co/Al2O3 obserwuje się skorelowaną szorstkość sprzężenie Néela szkło/[co80fe20(1.6 nm)/al2o3(3 nm)]9 Xe-ion beam sputtering
56 Moment modulowany prostopadle do powierzchni S. Bedanta et al., Phys. Rev. B 100, (2006) Reflektometria spolaryzowanych neutronów (PNR) -pole prowadzące: 0.47 mt [Co80Fe20(1.6 nm)/al2o3(3 nm)]9
57 Moment modulowany prostopadle do powierzchni S. Bedanta et al., Phys. Rev. B 100, (2006) Reflektometria spolaryzowanych neutronów (PNR) -pole prowadzące: 0.47 mt [Co80Fe20(1.6 nm)/al2o3(3 nm)]9
58 Moment modulowany prostopadle do powierzchni S. Bedanta et al., Phys. Rev. B 100, (2006) Reflektometria spolaryzowanych neutronów (PNR) -pole prowadzące: 0.47 mt [Co80Fe20(1.6 nm)/al2o3(3 nm)]9
59 Wnioski Replikacja domen w warstwach z anizotropią w płaszczyźnie wywołana jest głównie polem ścian domenowych W warstwach z anizotropią prostopadłą istotną rolę odgrywają pola domen Replikacja domen silnie zależy od pól zewnętrznych
60 Dziękuję za uwagę wykonano za pomocą OpenOffice.org Impress (
