1 Izolacja termiczna do poddaszy jakość oszczędność tr wałość

2 ISOBOOSTER jest chronioną patentem, całkowicie unikatową i rewolucyjną technologią, zapewniającą niespotykane dotąd na ryku materiałów izolacyjnych parametry termiczne. Jest owocem wieloletnich badań i eksperymentów, które doprowadziły do powstania produktu mającego wszechstronne zastosowanie nie tylko w budownictwie, ale także w wielu innych sektorach gospodarki. Zastosowano tu całkowicie nową filozofię podejścia do ograniczenia strat ciepła, której efektem jest materiał cienki, lekki i którego właściwości są kilkakrotnie lepsze od dotychczas oferowanych na rynku. Pomysłodawcy systemu wyszli z założenia, iż należy stworzyć materiał, który będzie wolny od wad tradycyjnych materiałów dociepleniowych. System dociepleń ISOBOOSTER to odpowiedź na wszystkie problemy związane z izolowaniem przegród jakimi są dachy i ściany szkieletowe. ANAR - Wyłączny Przedstawiciel produktów ISOBOOSTER w Polsce Rawa Mazowiecka ul. Mszczonowska 36 info@isobooster.pl tel.:

3 CO WYRÓŻNIA ISOBOOSTER NA TLE INNYCH TERMOIZOLACJI STOSOWANYCH NA PODDASZACH I W ŚCIANACH SZKIELETOWYCH CAŁKOWITA ODPORNOŚĆ NA DZIAŁANIE WILGOCI I BRAK HIGROSKOPIJNOŚCI W 4-osobowym gospodarstwie domowym uwalnia się dziennie około 15 litrów wilgoci, w postaci pary wodnej. Pamiętajmy, że w typowych produktach dociepleniowych, izolatorem jest powietrze unieruchomione w strukturze materiału. Tendencja do wchłaniania wilgoci sprawia, że powietrze jest wypierane przez wodę, co w oczywisty sposób skutkuje powolną utratą izolacyjności. Maty ISOBOOSTER nawet przy bezpośrednim działaniu wody nie tracą swoich parametrów cieplnych. Problem pogarszania się z czasem parametrów cieplnych w systemie ISOBOOSTER nie istnieje! ZNAKOMITE PARAMETRY TERMOIZOLACYJNE Maty ISOBOOSTER wyróżnia bardzo wysoka izolacyjność termiczna. W praktyce oznacza to duże oszczędności związane z ogrzewaniem pomieszczeń mieszkalnych. W miesiącach zimowych znaczna część kosztów związanych z utrzymaniem własnego domu to rachunki za opał. W sytuacjach ekstremalnych zdarza się, że mimo pracy systemu centralnego ogrzewania na najwyższych obrotach, nie można osiągnąć komfortowych warunków temperaturowych. Już dwie czterocentymetrowe warstwy maty ISOBOOSTER T2 zapewniają optymalny komfort cieplny na poddaszu mieszkalnym. Zastosowanie trzech takich warstw zbliża nas do parametrów budynku energooszczędnego. BRAK WYSTĘPOWANIA EFEKTU WORKA FOLIOWEGO Maty ISOBOOSTER nieznacznie przepuszczają parę wodną i tylko opóźniają proces jej przenikania, nie stanowiąc dla niej bariery ostatecznej. Tak więc, nie należy obawiać się skraplania pary wodnej na powierzchni materiału i związanych z tym konsekwencji. Wartość oporu dyfuzyjnego plasuje nasze multifolie w segmencie tzw. opóźniaczy przepływu pary wodnej. 1

4 NIEWIELKA GRUBOŚĆ I WAGA Przy zastosowaniu tradycyjnych izolacji, aby uzyskać wystarczające parametry cieplne przegrody, należy użyć materiału o grubości co najmniej 20 cm. Wiąże się z tym utrata przestrzeni mieszkalnej i duże obciążenie konstrukcji dachu. W przypadku mat ISOBOOSTER wystarczy zaledwie 8 cm izolacji (dwie warstwy po 4 cm) aby uzyskać komfortową izolacyjność przegro dy. Jeśli zależy nam na dekoracyjnym wyeksponowaniu krokwi, a jednocześnie na maksymalnym ograniczeniu strat ciepła - ISOBOOSTER jest tutaj również idealnym rozwiązaniem. BRAK WYSTĘPOWANIA MOSTKÓW CIEPLNYCH, SZCZEGÓLNIE W MIEJSCACH TRUDNYCH W konstrukcji dachu szczególnie trudne jest zaizolowanie okien połaciowych oraz przestrzeni na styku izolacji z krokwiami. Są to miejsca, w których najczęściej popełnia się błędy montażowe, skutkujące późniejszą ucieczką ciepła z pomieszczenia. ISOBOOSTER jest materiałem, który bardzo ściśle przylega do wszystkich elementów konstrukcyjnych, całkowicie eliminując ten problem. Badania termowizyjne wielokrotne potwierdziły brak mostków cieplnych, zimnych plam, "ciepłe" krokwie i jednolitą wysoką temperaturę powierzchni połaciowych. DUŻA ŁATWOŚĆ I KOMFORT MONTAŻU W tradycyjnych systemach dociepleń i zabudowy poddaszy, wykonawca narażony jest na wiele pułapek montażowych, których rezultatem może być niezliczona liczba mostków cieplnych (miejsc, przez które ucieka ciepło). Dodatkowo duża uciążliwość prac sprawia, że po 2 godzinach montażu wykonawcy nierzadko nie są w stanie zachować wystarczającej staranności i jakości instalacji. Maty ISOBOOSTER wybaczają błędy montażowe, a łatwość montażu sprawia, że nawet sami inwestorzy decydują się na wykonanie dociepleń na mniejszych poddaszach. Materiał jest przyjemny w dotyku, nie pyli, nie obsypuje się, nie uczula. Można pracować nim nawet wiele godzin w warunkach podwyższonej temperatury jaka może wystąpić na poddaszu latem. Pakowanie: w każdej rolce znajduje się 15 m 2 izolacji; rozmiary arkusza w rolce: długość 12,5 m i szerokość 1,20 m; mata ISOBOOSTER T1 pakowana jest w rolki wysokości 125 cm i średnicy 55 cm; ciężar 1 rolki to około 5 kg mata ISOBOOSTER T2 pakowana jest w rolki wysokości 125 cm i średnicy 70 cm; ciężar 1 rolki to około 8 kg 2

5 ISOBOOSTER - Specyfikacje Produkty: ISOBOOSTER T1 - grubość 24 mm; ISOBOOSTER T2 - grubość 40 mm; Przeznaczenie: izolacje termiczne w budownictwie mieszkalnym: dachy, poddasza, ściany szkieletowe, stropy; izolacje termiczne w budownictwie przemysłowym i magazynowym: hale, pawilony, namioty; przechowalnictwo i transport: żywności, produktów ogrodniczych itp. Atesty, certyfikaty, dopuszczenia: Aprobata Techniczna nr AT /2015 Instytutu Techniki Budowlanej Atest Państwowego Zakładu Higieny nr HK/B/0778/01/ produkt odpowiada wymaganiom higienicznym przy stosowaniu w budownictwie jako izolacja termiczna do dociepleń ścian i dachów. Zewnętrzne testy niezależne potwierdzające parametry izolacyjne: TNO Quality Services / TÜV Rheinland - Project E ref TQS-BRF e PARAMETRY MAT ISOBOOSTER Opór dyfuzyjny względem warstwy wierzchniej: 24,9 m (pomiar dla ISOBOOSTER T2) Izolacyjność akustyczna: 20,4 db (A) (pomiar dla ISOBOOSTER T1) Parametry termiczno-izolacyjne naszych izolacji, obliczone i przetestowane zostały w sposób niezależny, przez holenderski instytut TNO Quality Services B.V. Badanie wykonano "metodą domków" (in situ). Produkt R (m 2 *K/W) U (W/m 2 *K) Grubość Ciężar ISOBOOSTER T2 3,4 0,29 40 mm 555 g/m 2 ISOBOOSTER T1 2,4 0,42 24 mm 305 g/m 2 Z powyższych danych wynika, że porównując nasze maty do tradycyjnych materiałów izolacyjnych (λ=0,038 W/(m*K)): ISOBOOSTER T2 o grubości 4 cm zastępuje ok. 13 cm typowej izolacji ISOBOOSTER T1 o grubości 2,4 cm zastępuje ok. 9 cm typowej izolacji Dla potrzeb dopuszczenia naszych produktów do obrotu na terenie Polski (uzyskania Aprobaty Technicznej), wykonano także badania w Instytucie Techniki Budowlanej w Warszawie. Ze względu na brak europejskich norm określających sposób testowania termoizolacji refleksyjnych, badania przeprowadzono w warunkach laboratoryjnych, metodami przewidzianymi dla izolacji tradycyjnych, ograniczających przewodzenie ciepła (badanie aparatem hot plate). Przy zastosowaniu takiego sposobu, uzyskano wartości 2 2 współczynnika oporu cieplnego R odpowiednio: dla ISOBOOSTER T2 1,71(m *K/W), a dla ISOBOOSTER T1-1,25(m *K/W). 3

6 PORÓWNANIE MAT ISOBOOSTER DO TRADYCYJNYCH MATERIAŁÓW TERMOIZOLACYJNYCH STOSOWANYCH NA PODDASZACH TRADYCYJNY MATERIAŁ Parametry / warunki montażu ISOBOOSTER IZOLACYJNY 1. Zajmowana przestrzeń docieplenia mała ponad dwukrotnie większa 2. Ciężar objętościowy (kg/m 3 ) Higroskopijność i nasiąkliwość brak wysoka 4. Komfort montażu wysoki uciążliwe pylenie, obsypywanie 5. Stopień trudności montażu wybacza błędy wymagana szczególna staranność 6. Dodatkowe folie i membrany nie konieczne 7. Zdolność pochłaniania dźwięków wysoka zależna od materiału 8. Montaż w warunkach dużej wilgotności powietrza 9. Występowanie mostków cieplnych w miejscach newralgicznych brak przeciwwskazań w małym stopniu nie zalecane duże prawdopodobieństwo 4

7 JAK DZIAŁA I JAK ZBUDOWANA JEST MATA ISOBOOSTER ISOBOOSTER należy do grupy izolacji refleksyjnych. W tradycyjnych materiałach izolacyjnych możliwe jest jedynie ograniczenie zjawiska przewodzenia ciepła przez przegrodę. Badania wykazują jednak jasno, że w przegrodach budowlanych z pustką powietrzną (poddasza użytkowe, dachy, strychy, budynki szkieletowe) przewodzenie tylko w niewielkim stopniu ma wpływ na straty ciepła. Zasadniczą natomiast rolę odgrywa tutaj promieniowanie podczerwone, które jest przyczyną strat na poziomie 75 %. Działanie naszych mat ociepleniowych opiera się, więc głównie na zasadzie odbijania promieniowania cieplnego (ekrany wysokorefleksyjne), które to zjawisko jest w stanie zapewnić najwyższy komfort cieplny np. na poddaszu użytkowym, czy w budynku zbudowanym w technologii szkieletowej. Bardzo wysokie wartości oporu cieplnego dla mat ISOBOOSTER udało się uzyskać dzięki zastosowaniu folii aluminiowej o precyzyjnie określonych parametrach fizycznych i chemicznych, oraz zapewnieniu obecności po obu stronach aluminium, stacjonarnej warstwy powietrza. Rolę poduszki powietrznej pełni tu specjalna folia PE o strukturze bąbelkowej. Poprzez zoptymalizowane zwielokrotnienie zastosowanych w ISOBOOSTER warstw (powietrze-aluminiumpowietrze) powodujemy, iż 97% promieniowania podczerwonego zostaje odbite, a straty ciepła przez przegrodę budowlaną zredukowane są do minimum. 5

8 NIESPOTYKANA ŁATWOŚĆ I SZYBKOŚĆ MONTAŻU materiał przyjazny dla wykonawcy Montaż mat ISOBOOSTER jest łatwy, szybki i przyjemny. nie pyli, nie obsypuje się i nie prószy, technologia montażu jest prosta i wybacza błędy, jest przyjemny w dotyku, jest łatwy i szybki w obróbce, jest lekki i łatwy w transporcie, można go montować w wysokich temperaturach jakie mogą panować na poddaszu, można go montować w warunkach podwyższonej wilgotność i (np. podczas prac "mokrych"), TAŚMY SAMOPRZYLEPNE STOSOWANE PODCZAS MONTAŻU Montaż nie wymaga specjalistycznego sprzętu i narzędzi. Niezbędny będzie: : ręczny zszywacz tapicerski, wkrętarka, ostry nóż, miarka, taśma samoprzylepna, wkręty do drewna z podkładkami Filmy z przebiegiem prac montażowych można obejrzeć na naszej stronie internetowej pod adresem: /metody_montazu.php 6

9 JAK MONTOWAĆ ISOBOOSTER NA PODDASZU UŻYTKOWYM Postępując zgodnie z ogólnymi zasadami sztuki budowlanej i zdrowym rozsądkiem, nie ma właściwie możliwości popełnienia poważnych błędów montażowych przy ocieplaniu naszymi matami. Ważne, aby pamiętać, że dla uzyskania optymalnych parametrów odbicia promieniowania cieplnego, po zewnętrznych stronach układu mat należy zachować, co najmniej 2-centymetrowe szczeliny powietrzne, a przestrzeń nad izolacją powinna być wentylowana w celu odprowadzania wilgoci. Montaż nie wymaga specjalistycznego sprzętu i narzędzi. Niezbędny będzie ręczny zszywacz tapicerski, wkrętarka, ostry nóż. Filmy z przebiegiem prac montażowych można obejrzeć na naszej stronie internetowej pod adresem: /metody_montazu.php 1.Do ścian szczytowych i komina przykręcamy listwy pomocnicze, ułatwiające montaż mat (fot. 1). fot.1 2.Wykonujemy pomiar odległości pomiędzy krokwiami (fot. 2). fot.2 7

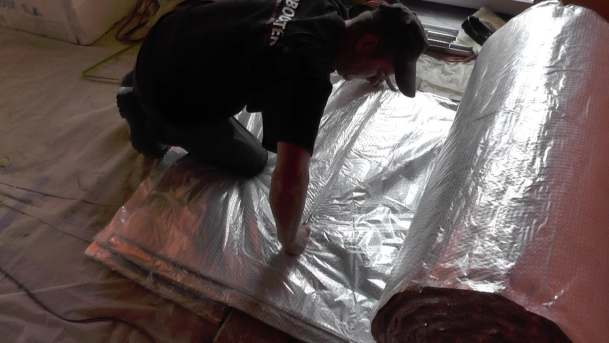

10 3.Do otrzymanego wymiaru dodajemy cm i przycinamy matę w poprzek arkusza (fot. 3). fot.3 4. Maty montujemy zszywaczem do boków krokwi, wbijając zszywkę, co cm (fot. 4). Stosujemy nierdzewne zszywki o długości nie mniejszej niż 14 mm. Należy pamiętać, o co najmniej dwucentymetrowej szczelinie powietrznej miedzy matą, a poszyciem dachu lub folią wstępnego krycia. Jeśli mamy do czynienia z dachem pokrytym deskami lub płytą drewnopochodną, albo, jeśli folia wstępnego krycia jest membraną nisko paroprzepuszczalną szczelina nad matą musi być wentylowana. fot.4 8

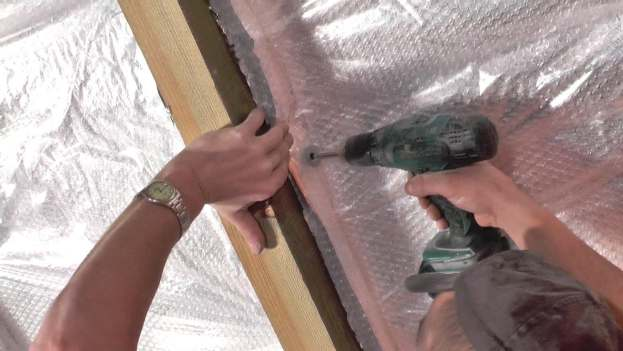

11 5. Co cm wzmacniamy mocowanie wkrętami do drewna z podkładkami (fot. 5). Kolejne arkusze maty montujemy tak, aby specjalne 5-centymetrowe zakładki nachodziły na siebie, zapewniając jednakową grubość na całej powierzchni ocieplenia. fot.5 6. Na łączeniach przyklejamy taśmy samoprzylepne o szerokości 5 cm. Używamy dobrej jakości taśm dedykowanych do folii budowlanych (fot. 6). fot.6 9

12 7. Jeśli montujemy 2 warstwy maty między krokwie, możemy między matami pozostawić niewentylowaną szczelinę powietrzną (fot. 7). Drugą warstwę między krokwiami montujemy w sposób analogiczny do pierwszej. fot.7 8.Ostatnią warstwę maty montujemy za pomocą zszywek pod krokwie, prostopadle do nich (fot. 8). Poszczególne arkusze sklejamy taśmą samoprzylepną. fot.8 10

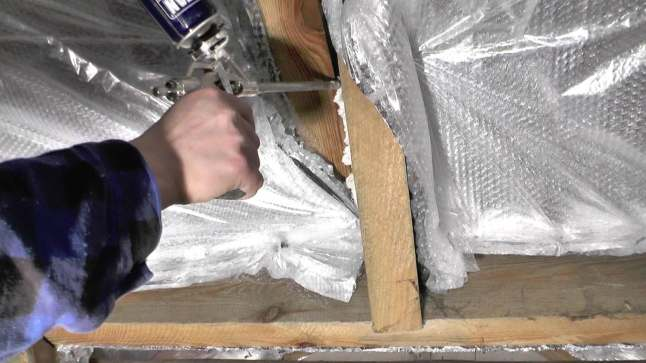

13 9. Miejsca trudnodostępne i takie, w których mata nie przylega ściśle do konstrukcji więźby, uszczelniamy pianką montażową niskoprężną (fot. 9). fot W zależności od wybranego sytemu montażu zabudowy poddasza, montujemy wieszaki do poddaszy i profile stalowe, zgodnie z instrukcją producenta systemu. (fot. 10) fot.10 11

14 11. Bezwzględnie należy pamiętać, o co najmniej dwucentymetrowej szczelinie powietrznej pomiędzy izolacją a okładziną ściany (płyta g-k, boazeria, itp.) Zalecamy wieszaki do poddaszy typu ES, które przykręcamy do krokwi bezpośrednio przez matę ISOBOOSTER (fot. 11). fot.11 fot.12 12

15 RYSUNKI KONSTRUKCYJNE Poniżej pokazano układ dwóch mat montowanych miedzy krokwie i jednej pod krokwie. Często stosowanym jest także układ: jedna mata między krokwie i jedna pod krokwie. Maty mogą być stosowane również na dachach bez poszycia (deskowania), gdzie zastosowano tylko folie wstępnego krycia montowane na krokwiach. 13

16 Poniżej pokazano układ jednej maty montowanej miedzy krokwie, i jednej pod krokwie. Maty mogą być stosowane również na dachach bez poszycia (deskowania), gdzie zastosowano tylko folie wstępnego krycia montowane na krokwiach. 14

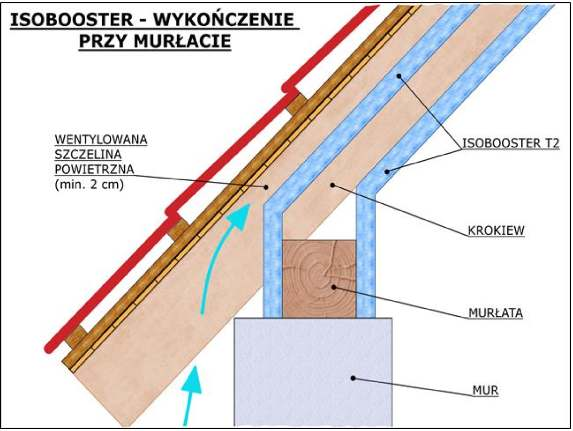

17 Poniżej pokazano przykładowe sposoby montażu mat przy murłacie 15

18 BADANIA TERMOWIZYJNE POTWIERDZAJĄ WŁAŚCIWOŚCI MAT ISOBOOSTER WNIOSKI, Z RAPORTÓW TERMOWIZYJNYCH DOKONANYCH NA PODDASZACH ZAIZOLOWANYCH MATAMI ISOBOOSTER: temperatury powierzchni są wyższe od minimalnej obliczonej dla tych warunków, w trudnym konstrukcyjnie miejscu materiał izolujący sprawdza się bardzo dobrze, nie dopuszczając do powstania mostków cieplnych i miejscowych wychłodzeń; zaprezentowany materiał izolacyjny pozwala prawidłowo, bez mostków cieplnych zaizolować wnęki okien połaciowych, które są trudnymi miejscami do prawidłowego ocieplenia; wysokie temperatury powierzchni, brak mostków cieplnych, jednorodność temperatur pozytywnie świadczą o jakości izolacji; brak mostków cieplnych, nawet w miejscach trudno dostępnych świadczy o łatwości montażu i obróbki materiału, co korzystnie wpływa na końcową efektywność izolacyjną pozwalającą utrzymać komfort cieplny w domu; temperatury powierzchni są wyższe od wymaganej, obliczeniowej, nawet wzdłuż krokwi, czyli w miejscu trudno izolowalnym; o wysokiej efektywności cieplnej docieplenia poddasza świadczy brak mostków cieplnych, zimnych plam,"ciepłe" krokwie i jednolita wysoka temperatura powierzchni połaciowych; wartość rzeczywistego współczynnika przenikania dachu uzyskana z obliczeń uwzględniających dane z badania jest kilkadziesiąt procent niższa od minimalnej wymaganej Prawem Budowlanym; badania termowizyjne dachów ocieplonych wełną m i n e r a l n ą p o z w a l a j ą z a k w a l i f i k o w a ć ISOBOOSTER, jako lepszy od wełny mineralnej w kategorii skuteczności izolacyjnej; 16

19 ISOBOOSTER - PODSUMOWANIE Parametry izolacyjne określono na podstawie oporu cieplnego aluminium i stacjonarnej warstwy powietrza, Bardzo wysoka wartość odbicia promieniowania cieplnego, Wykonany z materiałów dopuszczonych do kontaktu z żywnością - obojętny dla zdrowia przy ciągłym kontakcie, Testowane przez TNO, TUV i BDA w zakresie trwałości i parametrów izolacyjnych, Przeprowadzone badania dowiodły, iż trwałość izolacji ISOBOOSTER wynosi co najmniej 70 lat przy temperaturze średniej wynoszącej 20 C, Nie ma konieczności stosowania dodatkowych folii paroizolacyjnych, gdyż mata działa zarówno, jako ocieplenie jak i opóźniacz przepływu pary wodnej Brak "efektu worka foliowego" - maty nieznacznie przepuszczają parę wodną i tylko opóźniają proces jej przenikania, nie stanowiąc dla niej bariery ostatecznej, Możliwość zwielokrotniania ilości warstw w celu dodatkowego polepszania parametrów izolacyjnych, Nie ma żadnych przeciwwskazań w jednoczesnym stosowaniu z innymi materiałami izolacyjnymi (łatwość wykorzystania w termomodernizacji), Formuła chemiczna zapewnia trwałość, a jednocześnie możliwość ponownego przetworzenia (recycling), Bardzo niewielka masa i ergonomiczne opakowanie powoduje, że ISOBOOSTER jest łatwy, tani i bezpieczny w transporcie, Niespotykana łatwość montażu podstawowe narzędzia to nożyce lub nóż, taśma uszczelniająca i zszywacz (tacker), Jest komfortowy w montażu - nie obsypuje się, nie uczula, nie podrażnia, Dzięki 5-centymetrowej zakładce, elastyczności i podatności na kształtowanie, ISOBOOSTER znakomicie upraszcza montaż w miejscach trudnodostępnych, a co za tym idzie nie występują mostki cieplne (ma to szczególne znaczenie, gdy montowane jest ocieplenie poddasza, konstrukcji dachu), Nie zachodzi proces wewnętrznej kondensacji, Nie występuje zjawisko podsiąkania wody, tak powszechne dla materiałów tradycyjnych, Znakomity stosunek wydajności do ceny.

20 izolacja idealna do poddaszy ANAR wyłączny przedstawiciel produktów ISOBOOSTER w Polsce Rawa Mazowiecka; ul Mszczonowska 36 tel ; info@isobooster.pl
