1 ZAKŁAD ELEKTRONICZNYCH SYSTEMÓW Poznań, ul. Jana Pawła II nr 14, tel , fax biuro@zes.strefa.pl Wymiana opraw oświetlenia zewnętrznego na LED w Wielospecjalistycznym Szpitalu Miejskim im. J. Strusia ul. Szwajcarska Poznań Projektował : mgr inż. Grzegorz Józefowski nr upr. Proj. 4/PW/92 specjalność elektryczna Poznań czerwiec 2013r.

2 Zawartość dokumentacji Przedmiot opracowania Zakres opracowania Podstawa opracowania Normy branżowe Stan istniejący Zasilanie Oprawy oświetleniowe Wytyczne realizacyjne Załączniki - oświadczenie o kompletności projektu - odpis uprawnień budowlanych - przykładowe karty katalogowe - przykładowy dobór opraw Rysunki: - Plan sytuacyjny rys. 1 - Oświetlenie terenu rys. 2

3 Opis techniczny Przedmiot opracowania. Przedmiotem opracowania jest modernizacja oświetlenia terenu zewnętrznego Wielospecjalistycznego Szpitala Miejskiego im. J. Strusia z Zakładem Opiekuńczo-Leczniczym w Poznaniu przy ul. Szwajcarskiej 3. Zakres opracowania Zakres opracowania obejmuje dobór opraw oświetleniowych, wymianę uszkodzonych zabezpieczeń w słupach, konserwacje stalowych wysięgników. Podstawa opracowania Projekt został opracowany na podstawie: - zlecenia Inwestora - obliczeń technicznych - wizji lokalnej - aktualnych norm i przepisów - uzgodnień z Inwestorem Normy branżowe - PKN-CEN/TR Oświetlenie dróg - PN-EN Słupy oświetleniowe - PN-EN Oprawy oświetleniowe, Część 2-3, Wymagania szczegółowe. Oprawy oświetleniowe drogowe i uliczne - N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. - N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Stan istniejący Obecnie oświetlenie terenu zewnętrznego Wielospecjalistycznego Szpitala Miejskiego przy ul. Szwajcarskiej 3 zrealizowane jest poprzez oprawy ze źródłem światła sodowym oraz żarowo-rtęciowym o mocy 250 W do 400 W na słupach betonowych oraz stalowych o wysokości 3m i 6 m.

4 Zasilanie Zasilanie oświetlenia terenu zewnętrznego odbywa się ze stacji S1 oraz S2. Sterowanie realizowane jest poprzez zegary astronomiczne. Oprawy oświetleniowe Planuje się wymianę 54 opraw o mocy 400W oraz 55 oprawy o mocy 250W razem 109 opraw zamontowanych na 87 słupach. Wszystkie oprawy powinny być fabrycznie nowe. Moc nowych opraw LED powinna zapewnić oświetlenie dróg wewnętrznych Szpitala zgodnie z normą. Natężenie oświetlenia powinno być nie gorsze niż w projekcie. Strumień świetlny modułu LED większy niż 7300 lm. dla słupa 6 m. Strumień świetlny modułu LED większy niż 3500 lm. dla słupa 3 m. od nr S2-33 do S2-40. Temperatura barwowa 4000 K (+/- 50K) Wskaźnik oddawania barw Ra 70 Trwałość godzin Stopień zabezpieczenia przed wpływami zewnętrznymi komory lampowej IP 66 Zewnętrzny radiator zaprojektowany w sposób umożliwiający samooczyszczenie oprawy. Korpus wykonany z materiałów nierdzewnych. Zaczep oprawy regulowany z możliwością regulacji kata nachylenia. Wykonawca dokona konserwacji stalowych wysięgników poprzez malowanie, adaptacje oraz ewentualnej wymiany w razie konieczności. Wykonawca opisze słupy oświetleniowe np. S1/nr kolejny słupa lub S2/ nr kolejny słupa zgodnie rysunkiem. Zostaną wymienione uszkodzone tabliczki bezpiecznikowe w słupach : S1-09, S1-20, S1-21, S1-22, S1-23, S1-26, S1-28, S1-29, S1-30, S1-35, S1-36, S1-37, S1-41, S1-42, S1-44, S1-45, S1-46, S1-47, S2-28, S2-29 razem 20 szt. oznaczone na rysunku symbolem T. Podczas montażu nowych opraw oświetleniowych zostaną wymienione przewody elektryczne od oprawy do tabliczki bezpiecznikowej. Orientacyjne rozmieszczenie opraw pokazano na planie sytuacyjnym rys-1. Materiały użyte do realizacji posiadają dopuszczenia do stosowania na rynku polskim a ich parametry techniczne są potwierdzone odpowiednimi dokumentami. Serwis producenta opraw znajduje się w Polsce.

5 Wytyczne realizacyjne Po podpisaniu umowy i przed przystąpieniem do prac Wykonawca przedstawi Inwestorowi wszelkie dokumenty oraz uzgodni harmonogram prac. Wykonawca zabezpieczy swoje prace i oznakuje teren zgodnie z instrukcją o prowadzeniu robót przy drogach. Wykonawca zobowiązany jest do prowadzenia robót w sposób zapewniający stały przejazd, dojazd i dojście do wszystkich obiektów. Wszelkie prace należy wykonać zgodnie z przepisami PBUE oraz BHP. Kierownik budowy Wykonawcy opracuje plan Bezpieczeństwa i Ochrony Zdrowia i przedstawi do zatwierdzenia Inwestorowi. Po zakończeniu prac Wykonawca przedstawi Inwestorowi dokumentacje powykonawczą zawierającą także pomiary elektryczne wraz z pomiarem natężenia oświetlenia. Wykonawca uporządkuje teren prowadzonych prac. Wykonawca jest w myśl ustawy o odpadach wytwórca wszelkich odpadów powstających w wyniku realizacji przedmiotu umowy. W związku z powyższym, ciąży na nim obowiązek prawidłowego zagospodarowania odpadów tzn. : zapewnienia bezpiecznych dla ludzi i środowiska warunków gromadzenia odpadów w miejscu realizacji umowy oraz transportu z tych miejsc do miejsc magazynowania, odzysku lub unieszkodliwiania. Wykonawca przedstawi dokument potwierdzający odzysk lub recykling zdemontowanych materiałów a zwłaszcza opraw i źródeł światła.

6 Poznań, dnia r. OŚWIADCZENIE Zgodnie z wymogiem art. 20 ust.4 ustawy Prawo Budowlane (tekst jednolity: D.U. nr 207 poz z 2003r. z późniejszymi zmianami) oświadczamy, że projekt Modernizacja oświetlenia zewnętrznego Wielospecjalistycznego Szpitala Miejskiego im. J. Strusia w Poznaniu przy ul. Szwajcarskiej 3, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT mgr inż. Grzegorz Józefowski nr upr. proj. 4/PW/92 specjalność: elektryczna

7

8

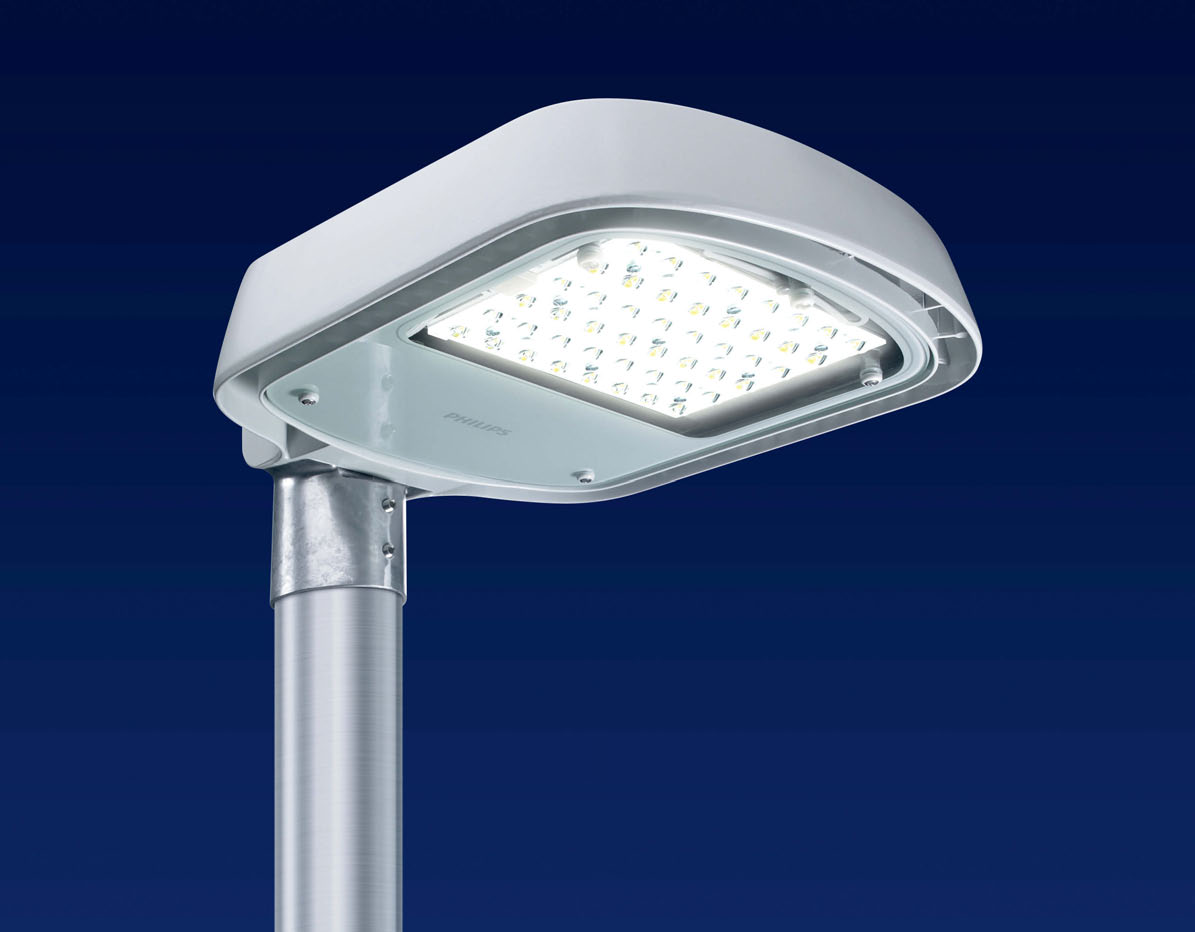

9 BGP303 SE 1xLED74SE/740/--DM HFD DDF-zdmPOZ1 II Opis parametrów technicznych oprawy CleraWay : Strumień świetlny modułu LED: 7360lm Moc oprawy: 71,2W Optyka: DM drogowa Temp. barwowa: 4000K ( +/- 50K) Wskaźnik oddawania barw Ra>70 Układ zasilający: programowalny Xitanium LED Wskaźnik IP 66 Wskaźnik IK 08 Trwałość: L h Układ redukcyjny: zintegrowany w zasilaczu (program zdmpoz DDF1) Cechy fizyczne: Oprawa zaprojektowana termicznie do pracy ze źródłami LED. Zew. radiator zaprojektowany w sposób umożliwiając samooczyszczenie oprawy. Korpus: wysokociśnieniowy odlew aluminiowy, malowany proszkowo RAL7035. Optyka chroniona szybą hartowaną (przeźroczysta biała). Zaczep regulowany : Regulacja kąta nachylenia: - Na szczycie słupa, średnica i 76: 0, 5º, 10º, 15º - Montaż na wysięgniku, średnica 42 60: (minus)-15º, -10º, -5º, 0, 5º, 10º, 15º Oprawa dostarczana z przewodem i złączką zasilającą. Montaż oprawy bez konieczności otwierania. Oprawa serwisowalna - możliwość wymiany modułu LED i/lub zasilacza bez konieczności demontażu oprawy. Złącze umożliwiające odczyt parametrów pracy i przeprogramowanie oprawy.

10 BGP303 SE 1xLED37SE/740/--DM HFD DDF-zdmPOZ2 II Opis parametrów technicznych oprawy CleraWay SE: Strumień świetlny modułu LED: 3680 lm Moc oprawy: 37 W Optyka: DM drogowa Temp. barwowa: 4000K ( +/- 50K) Wskaźnik oddawania barw Ra>70 Układ zasilający: programowalny Xitanium LED Wskaźnik IP 66 Wskaźnik IK 08 Trwałość: L h Układ redukcyjny: zintegrowany w zasilaczu (program zdmpoz DDF1) Cechy fizyczne: Oprawa zaprojektowana termicznie do pracy ze źródłami LED. Zew. radiator zaprojektowany w sposób umożliwiając samooczyszczenie oprawy. Korpus: wysokociśnieniowy odlew aluminiowy, malowany proszkowo RAL7035. Optyka chroniona szybą hartowaną (przeźroczysta biała). Zaczep regulowany : Regulacja kąta nachylenia: - Na szczycie słupa, średnica i 76: 0, 5º, 10º, 15º - Montaż na wysięgniku, średnica 42 60: (minus)-15º, -10º, -5º, 0, 5º, 10º, 15º Oprawa dostarczana z przewodem i złączką zasilającą. Montaż oprawy bez konieczności otwierania. Oprawa serwisowalna - możliwość wymiany modułu LED i/lub zasilacza bez konieczności demontażu oprawy. Złącze umożliwiające odczyt parametrów pracy i przeprogramowanie oprawy.

11 ClearWay Ekonomiczna oprawa LED o wysokich parametrach świetlnych

12 ClearWay Spis treści ClearWay ekonomiczna oprawa LED o wysokich parametrach świetlnych Wydajność, niezawodność i prostota w ekonomicznej oprawie oświetleniowej LED Nowa inwestycja Modernizacja Wymiary i główne dane techniczne ClearWay informator o produktach Oprawy zewnętrzne

13 ClearWay ClearWay ekonomiczna oprawa LED o wysokich parametrach świetlnych Technologia LED wprowadza przełom w oświetleniu pod wieloma różnymi względami. Na przykład, jakość światła ze źródeł LED zwiększyła bezpieczeństwo na drogach, a doskonała skuteczność świetlna pomaga obniżyć koszty energii ponoszone przez miasta. W firmie Philips sądzimy, że powinniśmy jeszcze bardziej przyczynić się do bezpieczeństwa na drogach i zmniejszenia rachunków za energię elektryczną płaconych przez miasta. Dlatego opracowaliśmy ClearWay drogową oprawę LED, która mimo niskiej ceny oferuje świetną jakość światła i energooszczędność. Oprawy zewnętrzne ClearWay informator o produktach 3

14 ClearWay Wydajność, niezawodność i prostota w ekonomicznej oprawie oświetleniowej LED W oprawach ClearWay zastosowano technologię LEDGINE. Zapewnia ona płynne i równomierne oświetlenie. Dzięki źródłom LED o barwie neutralnej bieli (4000 K) oprawa ClearWay oferuje najlepsze połączenie jakości światła i wydajności. Produkt dedykowany jest do oświetlania dróg głównych i lokalnych oraz ulic miejskich i osiedlowych. Dostępne klasy oświetlenia to ME3, ME4, ME5 oraz od S4 do S6 zgodnie z normą PN-EN Charakterystyka Temperatura barwowa neutralna biel (4000 K) Wskaźnik oddawania barw 70 Rozsył światła Średni DM Oznaczenie produktu BGP303 LED PSU II DM C450C3 42/60 Oznaczenie Cechy produktu Odmiany BGP303 Typ BGP303 LED73 Strumień świetlny źródła LED23 = 2300 lm, LED35 = 3500 lm, LED49 = 4900 lm, LED73 = 7300 lm, LED98 = 9800 lm, LED122 = lm 740 Barwa światła 7 = Ra 70; 40 = 4000 K PSU Zasilanie PSU - zasilacz uniwersalny, PSR - zasilacz z regulacją II Klasa ochronności I lub II DM Rozsył światła Średni C450C3 Typ wtyczki C450 - przewód o długości 45 cm; Cx - wtyczka IP66 (2, 3, 4, 5 polowa) 42/60 Średnica wysięgnika / słupa 42/60 mm lub 76 mm Oznaczenie produktu ClearWay Moc oprawy Strumień świetlny oprawy Sprawność Skuteczność świetlna oprawy (W) (lm) (lm/w) BGP303 LED23/ ,89 94,5 BGP303 LED35/ ,88 88,3 BGP303 LED49/ ,87 76,9 BGP303 LED73/ ,85 77,4 BGP303 LED98/ ,83 78,9 BGP303 LED122/ ,82 78,9 Przykładowe parametry instalacyjne (do obliczeń fotometrycznych) Instalacja droga jedno- lub dwujezdniowa Współczynnik utrzymania 0,71 po godzin Nachylenie 0 do 10 Nawis od -3 do 0 m Wysokość montażu od 6 do 12 m 4 ClearWay informator o produktach Oprawy zewnętrzne

15 ClearWay Nowa inwestycja Urban Droga road miejska Residential Ulica osiedlowa street Parametry instalacyjne Droga Dwujezdniowa Szerokość drogi 14 m Wysokość montażu 9 m Nachylenie oprawy 10 Klasa oświetlenia ME3a Współczynnik utrzymania 0,71 po godzin Parametry instalacyjne Droga Jednojezdniowa Szerokość drogi 6,5 m Wysokość montażu 8 m Nachylenie oprawy 0 Klasa oświetlenia ME5 Współczynnik utrzymania 0,71 po godzin Oprawa Wersja konwencjonalna ClearWay Źródło światła SONTPP150 LED122 DM Odstępy zoptymalizowane (m) Moc oprawy (W) Pobór mocy na kilometr (W/km) Oprawa Wersja konwencjonalna ClearWay Źródło światła SONTPP70 LED73 DM Odstępy zoptymalizowane (m) Moc oprawy (W) Pobór mocy na kilometr (W/km) Porównanie rozwiązań droga miejska Porównanie rozwiązań ulica osiedlowa Pobór mocy na kilometr (W/km) Odstępy zoptymalizowane (m) Pobór mocy na kilometr (W/km) Odstępy zoptymalizowane (m) 10,000 8,000 6,000 4,000 2, % % 2,500 2,450 2,400 2,350 2,300 2,250-6% % Wersja konwencjonalna Wersja konwencjonalna ClearWay ClearWay Oprawy zewnętrzne ClearWay informator o produktach 5

16 ClearWay Modernizacja Droga miejska Ulica osiedlowa Parametry instalacyjne Droga Dwujezdniowa Szerokość drogi 14 m Wysokość montażu 12 m Nachylenie oprawy 10 Klasa oświetlenia ME3a Współczynnik utrzymania 0,71 po godzin Parametry instalacyjne Droga Jednojezdniowa Szerokość drogi 8 m Wysokość montażu 6 m Nachylenie oprawy 5 Klasa oświetlenia S4 Współczynnik utrzymania 0,71 po godzin Oprawa Wersja konwencjonalna ClearWay Źródło światła SONTPP150 LED122 DM Odstępy zoptymalizowane (m) Moc oprawy (W) Pobór mocy na kilometr (W/km) Oprawa Wersja konwencjonalna ClearWay Źródło światła SONTPP70 LED49 DM Odstępy zoptymalizowane (m) Moc oprawy (W) Pobór mocy na kilometr (W/km) Porównanie rozwiązań droga miejska Porównanie rozwiązań ulica osiedlowa Moc oprawy (W) Moc oprawy (W) % 40-29% 20 0 Wersja konwencjonalna ClearWay Wersja konwencjonalna ClearWay 6 ClearWay informator o produktach Oprawy zewnętrzne

17 ClearWay Wymiary i główne dane techniczne Scx 0,029 m 2 maks. Scx 0,016 m 2 maks. Scx 0,029 m 2 maks. Scx 0,016 m 2 maks. ClearWay Główne dane techniczne Stopień ochrony IP66 Wytrzymałość mechaniczna IK08 Napięcie znamionowe 230 V 50/60 Hz Klasa ochronności I lub II Klosz Płaska szyba Korpus Aluminium Standardowy kolor Szary (RAL 7035) Ciężar 7,5 kg Wysokość montażu 4 do 8 m Instalacja Nachylenie przy montażu na szczycie słupa 0, 5, 10, 15 Nachylenie przy montażu bocznym -15, -10, -5, 0, 5, 10, 15 Średnica słupa / wysięgnika 42/60 mm i 76 mm Lista przykładowych kodów opraw ClearWay Konfiguracja 12NC BGP303 LED23/740 PSR I C450C3 DDF2 42/ BGP303 LED35/740 PSR I C450C3 DDF2 42/ BGP303 LED49/740 PSR I C450C3 DDF2 42/ BGP303 LED73/740 PSR I C450C3 DDF2 42/ BGP303 LED98/740 PSR I C450C3 DDF2 42/ BGP303 LED122/740 PSR I C450C3 DDF2 42/ BGP303 LED23/740 PSR II C450C2 DDF2 42/ BGP303 LED35/740 PSR II C450C2 DDF2 42/ BGP303 LED49/740 PSR II C450C2 DDF2 42/ BGP303 LED73/740 PSR II C450C2 DDF2 42/ BGP303 LED98/740 PSR II C450C2 DDF2 42/ BGP303 LED122/740 PSR II C450C2 DDF2 42/ Oprawy zewnętrzne ClearWay informator o produktach 7

18 2013 Koninklijke Philips Electronics N.V. Wszelkie prawa zastrzeżone. Kopiowanie całości lub części dokumentu bez uprzedniej pisemnej zgody właściciela praw autorskich jest zabronione. Informacje zamieszczone w niniejszym dokumencie nie stanowią elementu oferty ani umowy, są uznane za dokładne i wiarygodne i mogą ulec zmianie bez powiadomienia. Wydawca nie ponosi żadnej odpowiedzialności za skutki ich użycia. Opublikowanie tych informacji nie stanowi ani nie implikuje przeniesienia licencji w ramach prawa patentowego lub innych praw własności intelektualnej. Numer dokumentu: /2013 Dane mogą ulec zmianie.

19 Projekt 1 projekt ZES Poznań Edytor Telefon faks Projekt 1 / Lista opraw 5 Ilość Philips ClearWay BGP303 1xLED74S/740/- - DM Numer artykułu: Strumień świetlny (Oprawa): 6403 lm Strumień świetlny (Lampy): 7360 lm Moc opraw: 71.2 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x LED74S/740/- (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 1

20 Projekt 1 projekt ZES Poznań Edytor Telefon faks Ulica - teren szpitala / Dane planowania Profil ulicy Jezdnia na terenie szpitala (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Współczynnik konserwacji: 0.67 Rozmieszczenia opraw Oprawa: Philips ClearWay BGP303 1xLED74S/740/- - DM Strumień świetlny (Oprawa): 6403 lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): 7360 lm przy 70 : 635 cd/klm Moc opraw: 71.2 W przy 80 : 86 cd/klm Rozmieszczenie: jednostronnie na dole przy 90 : 0.96 cd/klm W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Odstęp słupa: m zainstalowanym i gotowym do użytku oświetleniu. Wysokość montażu (1): m Żadna moc oświetleniowa powyżej 95. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 5.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. Strona 2

21 Projekt 1 projekt ZES Poznań Edytor Telefon faks Ulica - teren szpitala / Wyniki szczegółowe Współczynnik konserwacji: 0.67 Skala 1:258 Lista pól oszacowania 1 Pole oszacowania Jezdnia szpital Długość: m, Szerokość: m Siatka: 10 x 6 Punkty Przynależne elementy uliczne: Jezdnia na terenie szpitala. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME4b (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 3

22 Projekt 1 projekt ZES Poznań Edytor Telefon faks Ulica - teren szpitala / Przedstawienie nieprawidłowych kolorów Strona 4

23 Projekt 1 projekt ZES Poznań Edytor Telefon faks Ulica - teren szpitala / Pole oszacowania Jezdnia szpital / Klasa oświetleniowa Wybrana klasa oświetleniowa: ME4b Ta klasa oświetleniowa bazuje na następującej sytuacji ruchu drogowego: Parametry Wartość Typowa prędkość głównego użytkownika Średnia (między 30 i 60 km/h) Główny użytkownik Ruch samochodowy, Powoli poruszające się pojazdy Inni dopuszczeni użytkownicy Rowerzyści, Piesi Wykluczeni użytkownicy / Sytuacja oświetleniowa B1 Połączenie do innej ulicy Zwykłe skrzyżowania Zagęszczenie skrzyżowań [liczba na 1 km] >=3 Strefa konfliktowa Nie Środki budowlane do uspokojenia ruchu Nie Natężenie strumienia pojazdów [liczba sztuk na dobę] <7000 Natężenie strumienia ruchu rowerzystów Normalna Trudność nawigacji Normalna Zaparkowane pojazdy Tak Kompleksowość pola widzenia Normalna Poziom luminancji otoczenia Średni (okolica miestna) Główny typ pogody Sucha Strona 5

24 ZAKŁAD ELEKTRONICZNYCH SYSTEMÓW ul. Jana Pawła ll nr Poznań Szpital Miejski im. J. Strusia Szpital Miejski im. J. Strusia Poznań, ul. Szwajcarska 3 Wymiana zewnętrznych opraw oświetleniowych na oprawy LED 1 : 1000

25 ZAKŁAD ELEKTRONICZNYCH SYSTEMÓW ul. Jana Pawła ll nr Poznań Szpital Miejski im. J. Strusia Szpital Miejski im. J. Strusia Poznań, ul. Szwajcarska 3 Wymiana zewnętrznych opraw oświetleniowych na oprawy LED 1 : 1000
