C.A Całościowa analiza sieci elektrycznej w zasiegu ręki. Analizator jakości sieci elektrycznej

Transkrypt

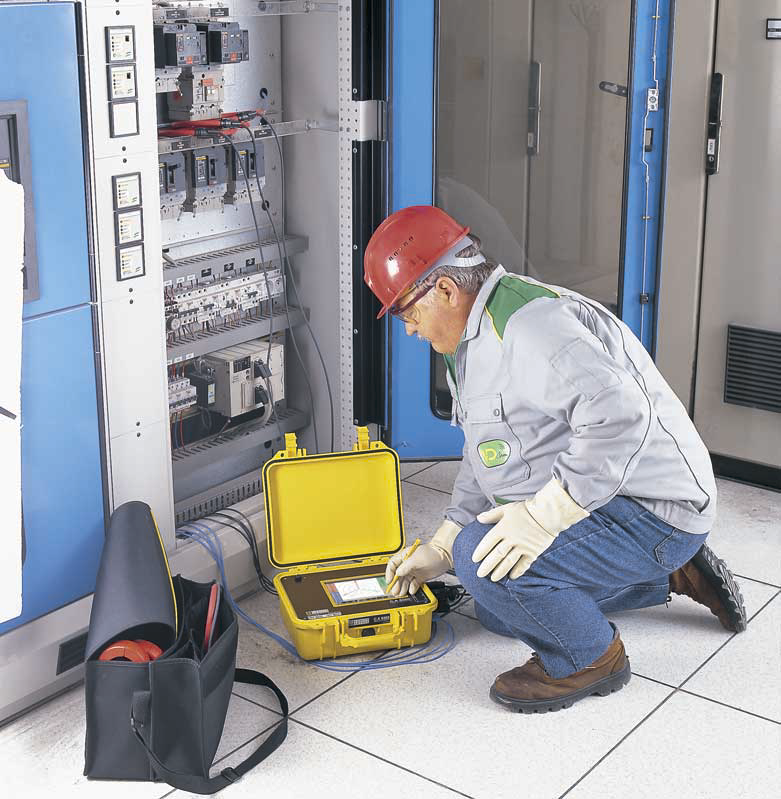

1 Zgodny z normami rozwojowy produkt Całościowa analiza sieci elektrycznej w zasiegu ręki Analizator jakości sieci elektrycznej C.A 8350 Ta blea u V D com (G ro upe Ve rger -D elporte ) U.I. O.M. N overgie - Wszystkie pomiary pełnej analizy: EN 50160, moce, częstotliwości harmoniczne, migotanie (flicker..) - Wyjątkowy, intuicyjny sposób stosowania - Programowanie i odczyt na reagującym na dotyk ekranie - Oprogramowanie eksploatacyjne i edycji raportów

2 Informacje ogólne Zapamiętanie danych w wewnętrznej pamięci - do 3 lat. Otwarta i przyjazna struktura plików. Przydatność do nadzoru i podłączenia do sieci. Redagowanie protokołów i tworzenie raportów z kontroli. Funkcje dostepne jednocześnie dla lepszych wizualizacji. Synchronizacja w czasie rzeczywistym przez zewnętrzne wejście zegarowe. Uproszczona obsługa dzięki zastosowaniu TM systemu operacyjnego Windows i ekranu reagujacego na dotyk Parametry Parametry analizy wg.normy EN Czętotliwość sieci Wartość napięcia zasilającego Wolna i szybka zmienność napięcia Krótkie i długie przerwy napięciowe Zapady i niesymetrie napiecia Napięcia harmoniczne (do 50) i napięcia inter-harmoniczne Przepiecia przejściowe 50Hz Analiza napięć i prądów Wartości skuteczne prawdziwe i średnie Wartość szczytowa i współczynnik szczytu Analiza mocy Moc czynna całkowita i moc czynna podstawowa Moc bierna całkowita i moc bierna podstawowa Moc pozorna i współczynnik mocy Częstotliwości harmoniczne: prąd, napięcie, moc czynna, bierna i moc bierna odkształcenia Analiza harmoniczna do 50-go rzędu Pomiar napięć Hn w stosunku do podstawowej i w wartości bezwzględnej pomiar prądów Hn w stosunku do podstawowej i w wartości bezwzględnej Przesunięcie fazowe każdej częstotliwości harmonicznej THD globalny i rząd po rzędzie (współczynnik całkowity odkształcenia Hn) Rozpoznanie kierunku każdego rzędu częstotliwości harmonicznej Analiza interharmoniczna Moc czynna, bierna i pozorna Układ o składowej bezpośredniej, odwrotnej i jednakobigunowej Przesunięcie fazowe Wartość bezwzględna napiecia i prądu dla całego spectrum Napięcie i prąd w przedstawieniu wektorowym Analiza współczynnika migotania ("flicker") Pomiar migotania według norm EN 60868, EN i IEC 868 Migotanie krótkoterminowe (Pst) i długoterminowe (Pit) Wartość średnia migotania na każdej fazie Poziom maksymalny i chwilowy migotania Analiza sieci WN (wysokiego napiecia) Rejestracja zdarzeń "zwarcia" (funkcja perturbograf - rejestracji zakłóceń pracy sieci) Symetria napięć sieci Ruchy oscylacyjne mocy i częstotliwości.

3 Alexandre Moteur AX 22 B Funkcje Konfiguracja podstawowa - Informacje identyfikacyjne użytkownika - Zapamietywanie konfiguracji każdej kampani pomiarowej Połączenie i parametryzacja wejść - Sieć jednofazowa - Sieć trójfazowa 3- lub 4- przewodowa - Modyfikacja skali w zależności od czujników TM prądu (Cegi, AmpFLEX ) i mierzonych napięć Analiza częstotliowści harmonicznych - Przedstawienie FFT napięcia i prądu - Przedstawienie częstotliwości harmonicznych i inter-harmonicznych - Rozpoznanie kierunku prądów harmonicznych (wchodzących i wychodzących) - Obróbka statyczna Prosta i szybka konfiguracja Schematy podłączenia Pełna analiza harmoniczna Tryb pracy oscyloskop - 4 napięcia i 4 prądy - Automatyczne uruchamianie - Automatyczne skalowanie Przedstawienie wektorowe - Napięcia, prądy i częstotliwości harmoniczne - Automatyczne skalowanie - Sprawdzanie podłączenia i rotacji faz - Podsumowanie różnych pomiarów na każdej fazie Oscyloskop 8-śladowy Monitoring energii i mocy - Przedstawienie wartości napięcia, prądu, mocy i energii w formie tabeli - Obserwacja wartości min., max. i średniej - Wizualizacja profilu mocy Przedstawienie wektorowe Analiza mocy i energii

4 Pomiar współczynnika migotania "flicker" - Przedstawienie graficzne czasowe - Współczynnik migotania typu krótkoterminowego - Współczynnik migotania typu długoterminowego Monitoring napięć - Przedstawienie wahania napięcia w sieci z raportem wartości poza normami - Obserwacja według normy EN Obróbka i sortowanie statystyczne Rejestracja współczynnika migotania "flicker" Analiza wahań napięcia Rejestracja przejściowych - Monitoring - Selekcja układu spustowego - Przed i po wytrzasku - Tabela zbiorcza zdarzeń - Daty, godziny i czas trwania zdarzeń Rejestracja danych - Moduł rejestracji danych zewnętrznych - 8 wejść analogowych różnicowych - Wyjście szeregowe cyfrowe - Interfaces RS Podłączenie do portu USB Tabela zbiorcza EN Rejestracja na progu przejściowych (40us) Wizualizacja parametrów zewnętrznych Rejestracja danych - Obróbka danych - Edycja raportów - Drukowanie krzywych i tabel TM - Eksport danych do arkuszy kalkulacyjnych (Exel...)

5 Dane techniczne Dane techniczne wejść : Wejścia napięcia : Wejścia prądu : Wejścia analogowe i cyfrowe : System centralny : Pamięć operacyjna : Stacje dysków : Wyświetlacz : Interface użytkownika : Interface urządzenia : Współczynnik kwantowania : Charakterystyka ogólna : Spełnione normy analizy : Bezpieczeństwo elektryczne : Warunki otoczenia : Temperatura pracy : Temperatura przechowywania : Wilgotność względna : 4 kanały do 2 kvpp (izolacja: 2,5kVrms/ 50Hz/ 1min) 4 kanały, zakres według czujników Bezpośrednie 5A Cęgi C 145: 0, A AmpFLEX A 195: 0, A Dokładność: < 1% W opcji do 20 kanałów (max 1 Hz) Według typu aplikacji, do uchwycenia warunków otaczających 128 MB RAM 10 GB HDD Ekran LCD kolorowy 19 cm Ekran reagujący na dotyk 1 port USB do podłączenia klawiatury drukarki, modemu 6,4 khz/kanał (25 khz w trybie przejściowym lub 40 µs) EN CIE , et EN 60868, EN CIE 868 CIE , 600 V, kategoria III stopień zanieczyszczenia 2-10 C + 50 C -30 C + 70 C 10% do 90% (bez kondensacji) Wymiary : Masa : Napięcie zasilania : 360 x 300 x 150 mm 4 kg V AC i V AC Tworzenie raportów Drukowanie w formacie A4 raportów danych analizowanych w wybranych oknach czasowych.

6 W celu zamówienia! W celu zamówienia przyrządu z wybraną konfiguracją prosimy wypełnić kratki kodyfikacji przyrządu poniżej. Analizator jakości sieci elektrycznej...kod: C A Przyrząd w swej wersji podstawowej posiada analizę FFT, oscyloskop, CD ROM z oprogramowaniem do eksploatacji danych, kodem USB a ponadto wszystkie opcje wybrane poniżej, jak również w standarcie torbę transportową 4 przewody prądowe (max5a) i 8 przewodów napięciowych. Funkcje opcionalne : Wybrać 1 w celu wybrania funkcji (i 0 jeśli nie chcemy wybierać danej funkcji) Analizator mocy, wekteroskop 0 lub 1 Pomiar efektu Flicker'a, analizator zgodny z EN lub 1 Rejestrator stanów przejściowych 0 lub 1 Rejestrator danych 0 lub 1 Sondy do pomiaru prądu dostarczane w torbie z 4 przewodami prądowymi (max 5 A) i 8 przewodami napięciowymi Bez. Zestaw 4 szczypiec C145 (1 000 A - śr. 52mm) Zestaw 4 AmpFLEX A195 (3 000 A - śr. 140mm / dł.450mm) Zestaw 4 AmpFLEX A195 (3 000 A - śr. 250mm / dł.800mm) Języki w jakich dostępna jest instrukcja obsługi Francuski Angielski Niemiecki Włoski Polski Przewód przyłączeniowy części 2P+T Francuski, Hiszpański, Polski Angielski Włoski Szwajcarski Akcesoria: 4 przewody prądowe (max 5A) 4 szczypce C145 (1 200 A) 8 przewody napięciowe (4 niebieskie, 4 czarne) 4 AmpFLEX A mm (3 000 A) 4 AmpFLEX A mm (3 000 A) Torba Zamówienia uzupełniajace: Funkcje opcjonalne mogą być zakupione później w ramach zamówienia uzupełniającego za pomocą wpisanego nr. fabrycznego przyrzadu (nr serii) O P T P P P P P P Analizator mocy, wektoroskop 0 ou 1 Pomiar efektu Flicker'a, analizator EN ou 1 Rejestrator stanów przejściowych 0 ou 1 Rejestrator danych 0 ou 1 Nr serii X C A A X X 1 2 F G A I P R B L T L F G I C : Wasz Dystrybutor TEST & PO MIAR SIBILLE ENERGIE Sp. z o.o. ul. Dunajecka 5A, Warszawa Tel: (22) Dz.Tech.-Handl.: Tel: (22) , Fax: (22) info@sibille-energie.pl
