1 OGRZEWACZY WODY

2 Lider w produkcji ogrzewaczy wody w Polsce Galmet to największy polski producent ogrzewaczy wody z niemal 35-letnią historią. Na ponad m² hal produkcyjnych pracuje ponad 720 doświadczonych i wykwalifikowanych pracowników oraz najnowocześniejsze maszyny w zautomatyzowanych liniach produkcyjnych. Dzięki połączeniu doskonałości technologicznej naszych wyrobów z kreatywnością i postępem wnoszonym przez wykształconą młodą kadrę, pomocą i wsparciem technicznym doradców na każdym etapie realizacji inwestycji, zapewniamy naszym klientom optymalne, oszczędne i ekologiczne, rozwiązania grzewcze precyzyjnie dopasowane do ich indywidualnych potrzeb. Wszystkie nasze produkty mogą być konfigurowane w najbardziej wydajne hybrydowe systemy grzewcze. hybrydowe systemy grzewcze zestawy solarne pompy ciepła kotły c.o. ogrzewacze wody 2

3 SPIS TREŚCI OGRZEWACZE WODY Elektryczne ogrzewacze wody - typ SG Longer, Neptun, Vulcan poj l 4-5 Elektryczne ogrzewacze wody - typ SG Vulcan Smart l, Mars l, Cubus 5 10 l 6-7 Wymienniki c.w.u. z wężownicą "U" - typ SGW(L) poziome, SGW(L)x2 poziome poj l 8-9 Wymienniki c.w.u. dwupłaszczowe - typ SGW(L)P poziome poj l Komplety elektryczne GE, naczynia wyrównawcze do układów otwartych Zasobniki c.w.u. bez wężownicy spiralnej - typ SG-BW poziome poj l Wymienniki c.w.u. z wężownicą spiralną - typ SGW(S) poziome poj l Wymienniki c.w.u. z wężownicą spiralną - typ SGW(S) Neptun Kombi, Mini Tower, Vulcan Kombi poj l Wymienniki c.w.u. z wężownicą spiralną - typ SGW(S) Tower, Big Tower pionowe poj l Wymienniki c.w.u. z wężownicą spiralną - typ SGW(S) Tower Slim pionowe poj l Wymienniki c.w.u. z dwiema wężownicami spiralnymi - typ SGW(S)B Tower Biwal pionowe poj l Wymienniki c.w.u. z dwiema wężownicami spiralnymi - typ SGW(S)B Tower Biwal Slim pionowe poj l Wymienniki c.w.u. pionowe z maksymalnie dużą wężownicą spiralną do pomp ciepła - typ SGW(S) Maxi poj l, SGW(S)B Maxi Plus poj l Wymienniki c.w.u. pionowe z dwiema węż. w dolnej cz. zbiornika i trzema wężownicami spiralnymi - typ SGW(S)B Tower Biwal Max poj l, SGW(S)M Tower Multi poj l Zbiorniki kombinowane (zbiornik w zbiorniku) - typ SG(K) Kumulo 300/ /200 l Zbiorniki akumulacyjne warstwowe - typ Multi-Inox l Zbiorniki buforowe nieemaliowane bez wężownicy - typ SG(B) l Wężownice miedziane cynowane do zbiorników buforowych Zbiorniki buforowe nieemaliowane z jedną lub dwiema wężownicami spiralnymi - typ SG(B) l Zasobniki c.w.u. bez wężownicy - typ SG(S) pionowe l Zasobnik c.w.u. do kotłów gazowych - typ SG(S) Fusion pionowy 100 l 38 Zbiorniki na zamówienia indywidualne; atrapy, przekroje, ekspozytory; kolorystyka 39 Akcesoria i części zamienne 40 HYBRYDOWE SYSTEMY GRZEWCZE Zalety hybrydowych systemów grzewczych 41 Przykładowe schematy hybrydowych systemów grzewczych Galmet Wykaz hybrydowych systemów grzewczych Galmet 48 Regiony działania doradców techniczno-handlowych 50 Dane kontaktowe 51 3

4 ELEKTRYCZNE OGRZEWACZE WODY - TYP SG LONGER, NEPTUN, VULCAN ELEKTRYCZNE OGRZEWACZE WODY Dane techniczne ogrzewaczy specyfikacja j.m. SG 30 SG 40 SG 50 SG 60 SG 80 SG 100 SG 120 SG 140 pojemność magazynowa 1 l ,4 63,2 75,5 106,2 118,2 136,3 profil obciążeń 1 - S M M M M M M L Neptun, Neptun Elektronik - - C - C C C C D Neptun Smart - - B - B C C C C Vulcan, Vulcan Elektronik Pro, Longer - D D D D D D D D napięcie V~ moc grzałki elektrycznej kw 1,5 1,5 1,5 1,5 1,5 1,5 2,0 2,0 maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 zakres temperatury C Elektronik 5 75 (8 77 manualny) czas nagrzewania do 40 C h 0,6 0,8 1,0 1,2 1,6 2,0 1,9 2,2 czas nagrzewania do 65 C h 1,3 1,7 2,2 2,5 3,3 4,2 3,8 4,5 anoda magnezowa L - wysokość D - średnica Longer - pręt 200 mm mm 25x80-25x190-25x Neptun, Vulcan - śruba M8 mm - 25x200-25x200 25x310 25x310 25x390 25x390 Vulcan, Vulcan Elektronik Pro mm Neptun, Neptun Elektronik, Neptun Smart mm Longer, Longer Elektronik mm Neptun, Neptun Elektronik, Neptun Smart mm Longer, Longer Elektronik mm szer. głęb. Vulcan, Vulcan Elektronik Pro mm R - rozstaw mm Vulcan, Vulcan Elektronik Pro mm wymiar A Neptun, Neptun Elektronik, Neptun Smart mm Longer, Longer Elektronik mm waga netto kg schemat ogrzewacza Longer o pojemności l schemat ogrzewacza Neptun / Vulcan o pojemności l rys. 1 rys. 2 Longer Średnica tylko 36,5 cm. Najwyższej jakości emalia ceramiczna EXTRA GLASS. Zabezpieczenie anodą magnezową. Płynna regulacja temperatury. 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013. Neptun / Vulcan Nawet o 50% dłuższa żywotność zbiornika dzięki ochronie RESIST-TECH. Najwyższej jakości emalia ceramiczna EXTRA GLASS. Zabezpieczenie anodą magnezową. Płynna regulacja temperatury. Możliwość zamontowania samouczącego się sterownika SMART, który pozwala zaoszczędzić nawet do 16% kosztów energii rocznie (Neptun). Możliwość zamówienia ogrzewacza z wyświetlaczem elektronicznym LED (Neptun). Vulcan Elektronik Pro SQUARE Jacket Design. Nawet o 50% dłuższa żywotność zbiornika dzięki ochronie RESIST-TECH. Najwyższej jakości emalia ceramiczna EXTRA GLASS + anoda Mg. Programator pracy tygodniowej. Duży wyświetlacz LCD 2,6 z możliwością zmiany intensywności podświetlenia. Możliwe wykorzystanie taryfy nocnej. Cyfrowa regulacja temperatury. Funkcje: ECO (utrzymanie temp. 60 C), antylegionella, zabezpieczenie przed zamarzaniem. Menu serwisowe. 4

5 fot. 1 Longer 60 miesięcy gwarancji fot. 2 Neptun fot. 4 Sterownik Neptun Elektronik SG Longer l ,00 535, l Longer ,00 571, l ,00 633,45 Możliwość zamówienia ogrzewacza z wyświetlaczem LED Longer Elektronik (fot. 3) - końcówka nr kat. 500, np (dopłata 50,00 zł netto). SG Neptun l ,00 564, l ,00 613, l ,00 670,35 Neptun l ,00 761, l ,00 835, l ,00 908,97 Możliwość zamówienia ogrzewacza z wyświetlaczem LED Neptun Elektronik (fot. 4) - końcówka nr kat. 770, np (dopłata 75,00 zł netto). Możliwość zamówienia ogrzewacza z inteligentnym sterownikiem SMART w wyświetlaczem LCD Neptun Smart (fot. 5) - końcówka nr kat. 800, np (dopłata 250,00 zł netto). SG Vulcan l ,00 613, l ,00 660, l ,00 719,55 Vulcan l ,00 803, l ,00 896, l ,00 998,76 Możliwość zamówienia ogrzewacza z programatorem i wyświetlaczem LCD Vulcan Elektronik Pro (fot. 7) - końcówka nr kat. 800, np (dopłata 145,00 zł netto). Możliwość zamówienia ogrzewaczy SG Neptun oraz Vulcan do montażu uniwersalnego pion/ poziom (dopłata 40,00 zł netto) - końcówka nr kat. 2, np ELEKTRYCZNE OGRZEWACZE WODY fot. 3 Sterownik Longer Elektronik fot. 5 Sterownik Neptun SMART Wydłużona żywotność zbiornika dzięki PLASTIC- SLEEVE. Specjalne elementy odizolowują grzałkę elektryczną od korpusu zbiornika, zachowana jest tym samym ochrona katodowa zbiornika. Dzięki ochronie RESIST-TECH, żywotność zbiorników z grzałką el. wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. 1 fot. 6 Vulcan fot. 7 Programator Vulcan Elektronik Pro Szczegóły w karcie gwarancyjnej. 1 Nie dotyczy ogrzewaczy SG Longer. 2 Nie dotyczy ogrzewaczy o pojemności 40 l. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 5

6 ELEKTRYCZNE OGRZEWACZE WODY TYP SG VULCAN SMART ELEKTRYCZNE OGRZEWACZE WODY Dane techniczne ogrzewaczy specyfikacja j.m. SG 40 SG 60 SG 80 SG 100 SG 120 SG 140 pojemność magazynowa 1 l 40 63,2 75,5 106,2 118,2 136,3 profil obciążeń 1 - S M M M M L klasa efektywności energetycznej B B C C C C napięcie V~ moc grzałki elektrycznej kw 1,5 1,5 1,5 1,5 2,0 2,0 maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 0,6 0,6 zakres temperatury C 6 75 czas nagrzewania do 40 C h 0,8 1,2 1,6 2,0 1,9 2,2 czas nagrzewania do 65 C h 1,7 2,5 3,3 4,2 3,8 4,5 anoda magnezowa mm 25x200 25x200 25x310 25x310 25x390 25x390 L - wysokość mm szer. głęb. mm R - rozstaw mm wymiar A mm waga netto kg schemat ogrzewacza Vulcan Smart o pojemności l Vulcan Smart Samouczący się sterownik SMART, który dopasowuje się do dobowego rytmu życia użytkowników, przez co pozwala zaoszczędzić nawet do 16% kosztów energii rocznie. SQUARE Jacket Design - nowoczesny, kwadratowy kształt zewnętrznej obudowy zbiornika. Nawet o 50% dłuższa żywotność zbiornika dzięki ochronie RESIST-TECH, która wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. Najwyższej jakości emalia ceramiczna EXTRA GLASS + anoda Mg. Niższe rachunki za prąd dzięki nowoczesnemu sterownikowi SMART. rys. 3 PODUMYWALKOWE I NADUMYWALKOWE TYP SG MARS, SG CUBUS schemat ogrzewacza SG Mars TERMY Dane techniczne ogrzewaczy specyfikacja j.m. SG Mars SG Cubus pojemność nominalna l profil obciążeń 1 - S S S S klasa efektywności energetycznej - C B C B maksymalne ciśnienie pracy zbiornika MPa 0 0,6 0 0,6 0 0,6 0 0,6 napięcie V~ moc grzałki elektrycznej kw 1,5 1,5 1,5 1,5 zakres temperatury C czas nagrzewania [ t=35 C] min anoda magnezowa pręt 160 mm M6 mm x40 22x40 pręt 85 mm M6 mm 18x40 18x L - wysokość mm D - szerokość / średnica mm Ø 415 Ø W - głębokość mm R - rozstaw mm waga netto kg 9 10,5 7 8,5 rys. 4 schemat ogrzewacza SG Cubus 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013. rys. 5 6

7 fot. 8 Vulcan Smart (biały) 60 miesięcy gwarancji fot. 9 Vulcan Smart (czarny) SG Vulcan Smart l ,00 921, l ,00 968, l , ,05 Vulcan Smart - biały l , , l , , l , , l , , l , , l , ,05 Vulcan Smart - czarny l , , l , , l , ,26 Możliwość zamówienia ogrzewaczy SG Vulcan Smart do montażu uniwersalnego pion/poziom (dopłata 40,00 zł netto) - końcówka nr kat. 2, np Vulcan Smart został wyposażony w samouczący się sterownik SMART, który optymalizuje zużycie wody i energii poprzez dopasowanie się do dobowego rytmu życia użytkowników. ELEKTRYCZNE OGRZEWACZE WODY fot. 10 Sterownik Vulcan SMART SG Mars l SG Mars nadumywalkowy ciśn. z zaworem bezp ,00 476, l SG Mars podumywalkowy ciśn. z zaworem bezp ,00 476, l SG Mars nadumywalkowy bezciśnieniowy ,00 456, l SG Mars podumywalkowy bezciśnieniowy ,00 456, l SG Mars nadumywalkowy ciśn. z zaworem bezp ,00 498, l SG Mars podumywalkowy ciśn. z zaworem bezp ,00 498, l SG Mars nadumywalkowy bezciśnieniowy ,00 478, l SG Mars podumywalkowy bezciśnieniowy ,00 478,47 fot. 11 SG Mars podumywalkowy fot. 12 SG Mars nadumywalkowy SG Cubus l SG Cubus podumywalkowy ciśn. z zaworem bezp ,00 408, l SG Cubus nadumywalkowy ciśn. z zaworem bezp ,00 408, l SG Cubus podumywalkowy bezciśnieniowy ,00 387, l SG Cubus nadumywalkowy bezciśnieniowy ,00 387, l SG Cubus podumywalkowy ciśn. z zaworem bezp ,00 429, l SG Cubus nadumywalkowy ciśn. z zaworem bezp ,00 429, l SG Cubus podumywalkowy bezciśnieniowy ,00 408, l SG Cubus nadumywalkowy bezciśnieniowy ,00 408,36 fot. 13 SG Cubus podumywalkowy 24 miesiące gwarancji fot. 14 SG Cubus nadumywalkowy Zalety ogrzewaczy SG Cubus i SG Mars Małe gabaryty oraz możliwości montażu zarówno nad jak i pod umywalką. Ogrzewacze mogą pracować jako ciśnieniowe (w komplecie zawór bezpieczeństwa) lub bezciśnieniowe (do współpracy z trójdrożną baterią bezciśnieniową). Najwyższej jakości emalia ceramiczna EXTRA GLASS + anoda Mg. Akcesoria nr kat. model kod EAN cena kat. netto cena kat. brutto M wężyk do baterii nadum. (dł. 250 mm) 1/2 : 14x1 / 1 szt ,00 27,06 M bateria ścienna ogrzewacza nadum. - metal (bez wężyków) ,00 97,17 M bateria trójdrożna ogrzewacza podum. (z wężykami) ,00 393,60 Szczegóły w karcie gwarancyjnej. 1 Nie dotyczy ogrzewaczy o pojemności 40 l. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 7

8 POZIOME WYMIENNIKI C.W.U. - TYP SGW(L), SGW(L)X2 POZIOME WYMIENNIKI C.W.U. Dane techniczne wymienników poziomych SGW(L) i SGW(L)x2 z wężownicą "U" pojemność l j.m. SGW(L) 80 SGW(L)x2 80 SGW(L) 100 SGW(L)x2 100 SGW(L) 120 SGW(L)x2 120 SGW(L) 140 SGW(L)x2 140 SGW(L)x2 200 SGW(L)x2 300 pojemność wężownica U l magazynowa 1 wężownica 2x U l , pianka polistyrenowa - C D D D C C pianka poliuretanowa - C C C D C C maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 0,6 0,6 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 0,22 lub 0,38 3 0,27 lub 0,52 3 0,58 0,64 pojemność wymiennika l 1,7 lub 3,0 3 2,0 lub 4,0 3 4,5 6,0 moc wymiennika (70/10/45 C) kw 5,3 lub 9,15 3 6,6 lub 12, ,3 wydajność l/h 130 lub lub moc wymiennika (80/10/45 C) kw 6,0 lub 10,4 7,5 lub 14,2 16,0 17,4 wydajność l/h 148/ / anoda magnezowa korek 5/4" mm 33x200 33x200 33x250 33x korek 2" mm x400 38x400 L - zbiornik w płaszczu z tworzywa mm L - zbiornik w poliuretanie / polistyrenie mm D - zbiornik w płaszczu z tworzywa mm D - zbiornik w poliuretanie / polistyrenie mm wymiar A mm wymiar B mm waga (zbiornik SGW(L) w poliuretanie) kg waga (zbiornik SGW(L) x2 w poliuretanie) kg schemat wymiennika z podwójną wężownicą "U" stopy (dotyczy wym l skay) A B wylot c.w.u. Gw 3/4 Opatentowana technologia ocieplenia sprawia, że izolacja polistyrenowa dopasowuje się do kształtu powierzchni zbiornika, tworząc jednolitą powłokę, bez łączeń, przerw i mostków cieplnych. rys. 6 schemat wymiennika z podwójną wężownicą "U" i wyjściem do trzonu kuchennego schemat wymiennika z wężownicą "U" A B A B rys. 7 rys. 8 Wykonanie na jednej dennicy wymienników z wężownicą i na podkowę - końcówka nr kat. 2, np Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Przy zbiorniku z podwójną wężownicą. 8

9 72 miesiące gwarancji fot. 15 SGW(L)x2 w żółtej piance poliuretanowej Wymienniki SGW(L)x2 i SGW(L) l ,00 658, l z podwójną wężownicą "U", ,00 682, l żółta pianka poliuretanowa ,00 724, l ,00 773, l ,00 687, l z podwójną wężownicą "U" + podkowa, ,00 712, l żółta pianka poliuretanowa ,00 768, l ,00 803, l ,00 626, l z podwójną wężownicą "U", ,00 660, l czarna pianka polistyrenowa ,00 699, l ,00 740, l ,00 835, l z podwójną wężownicą "U", ,00 872,07 żółta pianka poliuretanowa, l z zewnętrznym płaszczem z tworzywa ,00 931, l ,00 987, l ,00 658, l z wężownicą "U", ,00 682, l żółta pianka poliuretanowa ,00 724, l ,00 773,67 Wykonanie na jednej dennicy wymienników z wężownicą i na podkowę - końcówka nr kat. 2, np POZIOME WYMIENNIKI C.W.U. fot. 16 SGW(L)x2 w czarnej piance polistyrenowej Zalety wymienników poziomych SGW(L), SGW(L)x2 Najwyższej jakości emalia ceramiczna EXTRA GLASS nakładana metodą "na mokro". Wężownica z jednego kawałka rury 5/4" na całej długości. Mufa cyrkulacyjna w standardzie. Mufa pod czujkę z kotła c.o. w standardzie. Możliwość montażu kompletu elektrycznego (wykaz kompletów na str. 11). fot. 17 SGW(L)x2 w płaszczu z tworzywa Wsporniki i osłony czujnika do wymienników SGW(L) i SGW(L)x2 nr kat. model kod EAN cena kat. netto cena kat. brutto wspornik wymiennika (kpl. 2 szt.) ,00 68, wspornik wymiennika poziomego o poj l (kpl. 2 szt.) ,00 153, wspornik do naczyń wyrównawczych (kpl. 2 szt.) ,00 54,12 M osłona czujnika (sonda) L mm 1/2 - miedziana ,50 17,84 M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 60 miesięcy gwarancji fot. 18 SGW(L)x w czarnej piance polistyrenowej Wymienniki SGW(L)x L l z podwójną wężownicą "U", , , l czarna pianka polistyrenowa , , l z podwójną wężownicą "U", , , l żółta pianka poliuretanowa, skay / folia PVC , ,67 Komplety elektryczne do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K5/4" (I) ,00 146, komplet elektryczny GE z grzałką 3 kw 230 V - K5/4" (I) ,00 170, komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736,77 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 9

10 POZIOME WYMIENNIKI C.W.U. DWUPŁASZCZOWE TYP SGW(L)P POZIOME WYMIENNIKI C.W.U. Dane techniczne wymienników poziomych SGW(L)P dwupłaszczowych pojemność l j.m. SGW(L)P 80 SGW(L)P 100 SGW(L)P 120 SGW(L)P 140 pojemność magazynowa 1 l pianka polistyrenowa - B B C C pianka poliuretanowa - C C C D maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 maksymalne ciśnienie pracy wymiennika płaszczowego MPa 0,2 0,2 0,2 0,2 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika płaszczowego C powierzchnia wymiennika płaszczowego m 2 0,50 0,70 0,83 1,02 pojemność wymiennika płaszczowego l 5,8 8,1 9,6 11,8 moc wymiennika (70/10/45 C) kw 12,0 16,7 19,8 24,4 wydajność l/h moc wymiennika (80/10/45 C) kw 13,7 19,0 22,6 27,8 wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 1,4 1,4 1,6 1,6 anoda magnezowa (korek 5/4") mm 33x200 33x200 33x250 33x250 L - zbiornik w poliuretanie / polistyrenie mm D - zbiornik w płaszczu z tworzywa mm D - zbiornik w poliuretanie mm D - zbiornik w polistyrenie mm wymiar A mm wymiar B mm wymiar C mm wymiar E mm waga netto (zbiornik w poliuretanie) kg Dopuszczalne ciśnienie w sieci c.o. (tj. w płaszczu grzewczym) 0,2 MPa. schemat wymiennika dwupłaszczowego B A C E wlot c.w.u. wlot gorącej wody z c.o. Gw 1 Wymiennik SGWL(P) DUŻA WYDAJNOŚĆ - do podgrzewania wody wykorzystywany jest płaszcz stalowy umieszczony niemal na całej powierzchni zbiornika. Najwyższej jakości emalia ceramiczna EXTRA GLASS + anoda Mg. Gruba warstwa izolacji. Mufa cyrkulacyjna i mufa pod czujkę kotła w standardzie. schemat grzałki elektrycznej na korku 6/4" rys. 9 Komplety elektryczne GE specyfikacja j.m. GT moc grzałki kw 2 3 4, napięcie znamionowe V zakres temperatury C (+/- 5 C) długość zanurzeniowa mm strefa martwa mm rys. 10 Naczynia wyrównawcze do układów otwartych pojemność l j.m pojemność nominalna l L - wysokość mm d - wewnętrzna średnica naczynia mm D - zewnętrzna średnica naczynia mm schemat naczynia wyrównawczego d 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. rys

11 72 miesiące gwarancji fot. 19 SGW(L)P w żółtej piance poliuretanowej Wymienniki SGW(L)P dwupłaszczowe l ,00 842, l ,00 895,44 żółta pianka poliuretanowa l ,00 958, l , , l ,00 819, l ,00 857,31 czarna pianka polistyrenowa l ,00 921, l ,00 965, l , , l żółta pianka poliuretanowa, , , l z zewnętrznym płaszczem z tworzywa , , l , ,61 Wydłużona żywotność zbiornika dzięki PLASTIC- SLEEVE. Specjalne elementy odizolowują grzałkę elektryczną od korpusu zbiornika, zachowana jest tym samym ochrona katodowa zbiornika. POZIOME WYMIENNIKI C.W.U. fot. 20 SGW(L)P w czarnej piance polistyrenowej Dzięki ochronie RESIST-TECH, żywotność zbiorników elektrycznych wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. 1 fot. 21 SGW(L)P w płaszczu z tworzywa fot. 22 Akcesoria Naczynia wyrównawcze c.o. do układów otwartych l malowane, nieocieplone ,00 104, l malowane, nieocieplone ,00 121, l malowane, nieocieplone ,00 129, l malowane, nieocieplone ,00 221, l malowane, nieocieplone ,00 307, l malowane, nieocieplone ,00 430, l malowane, ocieplone żółtym poliuretanem ,00 129, l malowane, ocieplone żółtym poliuretanem ,00 146, l malowane, ocieplone żółtym poliuretanem ,00 153,75 Wsporniki i osłony czujnika do wymienników SGW(L)P nr kat. model kod EAN cena kat. netto cena kat. brutto wspornik wymiennika (kpl. 2 szt.) ,00 68, wspornik wymiennika poziomego o poj l (kpl. 2 szt.) ,00 153, wspornik do naczyń wyrównawczych (kpl. 2 szt.) ,00 54,12 M osłona czujnika (sonda) L mm 1/2 - miedziana ,50 17,84 M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 Komplety elektryczne do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K5/4" (I) ,00 146, komplet elektryczny GE z grzałką 3 kw 230 V - K5/4" (I) ,00 170, komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736,77 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. Szczegóły w karcie gwarancyjnej. 1 Nie dotyczy grzałek i kompletów elektrycznych na korku 5/4". 2 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia fot. 23 wsporniki i naczynia wyrównawcze Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 11

12 POZIOME ZASOBNIKI C.W.U.- TYP SG-BW POZIOME ZASOBNIKI C.W.U. Dane techniczne zasobników poziomych SG-BW l bez wężownicy specyfikacja j. m. SG-BW 80 SG-BW 100 SG-BW 120 SG-BW 140 SG-BW 200 SG-BW 300 pojemność magazynowa 1 l pianka poliuretanowa mm C C C D C C maks. ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 0,6 0,6 maks. temperatura pracy zbiornika C anoda magnezowa korek 5/4 mm 33 x x x x250 korek 2 mm x x400 L - długość mm D - zbiornik w płaszczu z tworzywa Ø D - zbiornik w poliuretanie Ø wymiar A mm wymiar B mm waga netto (zbiornik w poliuretanie) kg D Gw 5/4 rys. 12 A 220 ( l) B wylot c.w.u. Gw 3/4 anoda magnezowa schemat zasobnika o pojemności l L stopy (dot. wym. w skay) 220 ( l) Gz 5/4 kpl. elektr. Gz 5/ ( l.) D dławik wlot zimnej wody Gw 3/4 zawór bezpieczeństwa 2) mufa cyrkulacyjna Gw 3/4 mufa pod czujkę z kotła c.o. Gw 1/2 Gw 5/4 ( l) Gw 6/4 ( l) na kpl. elektryczny POZIOME WYMIENNIKI C.W.U. - TYP SGW(S) POZIOME WYMIENNIKI C.W.U. Dane techniczne wymienników poziomych SGW(S) l z wężownicą spiralną pojemność l j. m. SGW(S) poziomy 140 SGW(S) poziomy 200 SGW(S) poziomy 300 pojemność magazynowa 1 l pianka poliuretanowa - C C C maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do c.o. m 2 0,95 1,0 1,0 pojemność wymiennika do c.o. l 6,7 7,0 7,0 moc wymiennika do c.o. (70/10/45 0 C) kw wydajność l/h moc wymiennika do c.o. (80/10/45 0 C) kw 30, wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,6 2,9 2,9 anoda magnezowa dennica korek 5/4" 3 mm 25x390 38x200 38x200 otwór rewizyjny śruba M8 mm - 38x400 38x400 h1 - dopływ zimnej wody - Gw 1 mm h2 - cyrkulacja - Gw 3/4 mm h3 - powrót z wymiennika c.o. - Gw 1 mm h4 - osłona czujnika - rurka Ø 10 mm h5 - zasilanie wymiennika c.o. - Gw 1 mm h6 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto ( w twardej piance poliuretanowej) kg schemat wymiennika o pojemności 140 l schemat wymiennika o pojemności l rys. 13 rys Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Od dnia korek anody magnezowej 5/4. 12

13 72 miesiące gwarancji fot. 24 SG-BW w żółtej piance poliuretanowej fot. 25 SG-BW w płaszczu z tworzywa Zasobnik SG-BW bez wężownicy l ,00 547, l ,00 576,87 w twardej piance poliuretanowej l ,00 596, l ,00 613, l ,00 768, l ,00 793,35 płaszcz z tworzywa i pianka poliuretanowa l ,00 842, l ,00 891, l , ,45 skay / folia PVC, pianka poliuretanowa l , ,97 Zastosowanie i zalety zasobników poziomych SG-BW Emalia ceramiczna EXTRA GLASS nakładana metodą "na mokro" + anoda magnezowa. Ocieplenie: gruba warstwa twardej pianki poliuretanowej. Możliwość montażu izolowanego kompletu elektrycznego GE. Mufa cyrkulacyjna oraz mufa do montażu osłony czujnika w standardzie. Możliwość montażu kompletu elektrycznego (wykaz kompletów na str. 11). Wsporniki i osłony czujnika do zasobników SG-BW nr kat. model kod EAN cena kat. netto cena kat. brutto wspornik wymiennika (kpl. 2 szt.) ,00 68, wspornik wymiennika poziomego o poj l (kpl. 2 szt.) ,00 153, wspornik do naczyń wyrównawczych (kpl. 2 szt.) ,00 54,12 M osłona czujnika (sonda) L mm 1/2 - miedziana ,50 17,84 M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 POZIOME ZASOBNIKI I WYMIENNIKI C.W.U. 60 miesięcy gwarancji fot. 26 SGW(S) w płaszczu skay / folii PVC Wymiennik SGW(S) z wężownicą spiralną w twardej piance poliuretanowej l , , l z wężownicą, skay / folia PVC , , l , ,11 Standardowy kolor obudowy skay / folia PVC - szary. Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 11. Zalety wymienników poziomych SGW(S) Emalia ceramiczna EXTRA GLASS nakładana metodą "na mokro" + anoda magnezowa. Ocieplenie: gruba warstwa twardej pianki poliuretanowej. Możliwość montażu izolowanego kompletu elektrycznego GE. Wężownica spiralna o dużej powierzchni. Mufa cyrkulacyjna oraz mufa do montażu osłony czujnika w standardzie. Wsporniki do wymienników SGW(S) nr kat. model kod EAN cena kat. netto cena kat. brutto wspornik wymiennika (kpl. 2 szt.) ,00 65, wspornik wymiennika poziomego o poj l (kpl. 2 szt.) ,00 146,37 fot. 27 wsporniki Emalia ceramiczna EXTRA GLASS nakładana jest metodą "na mokro" - równomiernie na całej powierzchni wymiennika (min. 150µm), zgodnie z normą DIN Wymienniki SGW(S) - 60 miesięcy gwarancji; zasobniki SG-BW l - 72 miesiące gwarancji; zasobniki SG-BW l - 60 miesięcy gwarancji. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 13

14 WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ - TYP SGW(S) NEPTUN KOMBI, MINI TOWER, VULCAN KOMBI Dane techniczne wymienników SGW(S) Neptun Kombi (wiszące) specyfikacja j.m. SGW(S) 80 SGW(S) 100 SGW(S) 120 SGW(S) 140 pojemność magazynowa 1 l 71,5 102, profil obciążeń 1 - M M M L klasa efektywności energetycznej - C C C D maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 0,6 0,6 0,95 0,95 pojemność wymiennika l 2,6 2,6 4,1 4,1 moc wymiennika (70/10/45 C) kw wydajność l/h moc wymiennika (80/10/45 C) kw 21,1 21,1 30,4 30,4 wydajność l/h moc grzałki elektrycznej kw 1,5 1,5 2,0 2,0 zakres temperatury C Elektronik 5 75 (8 77 manualny) czas nagrzewania do 40 C h 1,6 2,0 1,9 2,2 zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,5 2,5 2,5 2,6 anoda magnezowa śruba M8 mm 25x390 25x390 25x390 25x390 h1 - odpływ wody do c.o. - Gw 3/4 mm h2 - osłona czujnika - rurka Ø 3/8 mm h3 - cyrkulacja - Gw 3/4 mm h4 - dopływ gorącej wody z c.o. - Gw 3/4 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm R - rozstaw mm wymiar A mm waga netto kg Dane techniczne wymienników SGW(S) Mini Tower (wolnostojące) specyfikacja j.m. SGW(S) SGW(S) SGW(S) Mini Tower 100 Mini Tower 120 Mini Tower 140 pojemność magazynowa 1 l pianka polistyrenowa - C C D pianka poliuretanowa - B B C maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 0,6 0,95 0,95 pojemność wymiennika l 2,6 4,1 4,1 moc wymiennika (70/10/45 C) kw wydajność l/h moc wymiennika (80/10/45 C) kw 21,1 30,4 30,4 wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,5 2,5 2,6 anoda magnezowa korek 5/4" mm 25x390 25x390 25x390 h1 - dopływ zimnej wody - Gw 3/4 mm h2 - odpływ wody do c.o. - Gw 3/4 mm h3 - osłona czujnika - rurka Ø 3/8 mm h4 - cyrkulacja - Gw 3/4 mm h5 - dopływ gorącej wody z c.o. - Gw 3/4 mm h6 - odpływ c.w.u. - Gw 3/4 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg Dane techniczne wymienników SGW(S) Vulcan Kombi (wolnostojące i wiszące) specyfikacja j.m. SGW(S) Vulcan SGW(S) Vulcan SGW(S) Vulcan SGW(S) Vulcan Kombi 100 Kombi 120 Kombi 140 Kombi 200 pojemność magazynowa 1 l pianka poliuretanowa - C D D C maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 0,6 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 1,2 1,2 1,2 1,6 pojemność wymiennika l 5,2 5,2 5,2 11,2 moc wymiennika (70/10/45 C) kw wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,5 2,5 2,5 2,6 anoda magnezowa korek 5/4" 4 mm 26x550 26x550 26x550 38x400 L - wysokość mm D - szerokość x głębokość mm x650 A - woda użytkowa Gz 3/4 3/4 3/4 1 B - przyłącza wężownicy Gz 3/4 3/4 3/4 1 R - rozstaw mm waga netto kg schemat wymiennika (prawy) o pojemności l rys. 15 rys. 16 schemat wymiennika o pojemności l mm schemat wymiennika wolnostojącego o pojemności l 3 termometr 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 W zbiornikach o poj. 200 l termometr umiejscowiony jest na płaszczu zbiornika. 4 Dla wymienników SGW(S) Vulcan Kombi wiszących anoda magnezowa montowana na śrubie M8 w dolnej części zbiornika mm rys

15 fot. 28 Neptun Kombi (lewy) 60 miesięcy gwarancji fot. 29 Sterownik Neptun Elektronik SGW(S) Neptun Kombi (wiszący) w piance poliuretanowej l , , l , ,55 z wężownicą, płaszcz metal. + grzałka elektr. - prawy l , , l , , l , , l , ,55 z wężownicą, płaszcz metal. + grzałka elektr. - lewy l , , l , ,77 Standardowy kolor obudowy metalowej - biały. Możliwość zamówienia ogrzewacza z wyświetlaczem LED (fot. 29) - końcówka nr kat. 770 (prawy) lub 771 (lewy), np (dopłata 75,00 zł netto). SGW(S) Mini Tower (wolnostojący) w piance polistyrenowej l , , l z wężownicą, skay / folia PVC , , l , , l , , l z wężownicą, płaszcz z tworzywa sztucznego , , l , ,65 Standardowy kolor obudowy skay / folia PVC - szary. Standardowy kolor obudowy z tworzywa - biały. SGW(S) Mini Tower (wolnostojący) w piance poliuretanowej l , , l z wężownicą, skay / folia PVC , , l , , l , , l z wężownicą, płaszcz z tworzywa sztucznego , , l , ,56 Standardowy kolor obudowy skay / folia PVC - szary. Standardowy kolor obudowy z tworzywa - biały. WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ SGW(S) Vulcan Kombi (wolnostojący) w piance poliuretanowej l , , l , ,25 z wężownicą, płaszcz metalowy l , , l , ,85 fot. 30 SGW(S) Mini Tower SGW(S) Vulcan Kombi (wiszący) w piance poliuretanowej l , , l z wężownicą, płaszcz metalowy , , l , ,65 Wykonywane na zamówienie. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. fot. 31 SGW(S) Vulcan Kombi wiszący l fot. 32 SGW(S) Vulcan Kombi wolnostojący l Grzałka elektr. do zbiorników SGW(S) Vulcan Kombi (wiszący) nr kat. model kod EAN cena kat. netto cena kat. brutto grzałka 2 kw, 230V do zbiornika emaliowanego na flanszy Ø zew. 125 mm / 5 śrub (osłona stalowa) moduł sterowania grzałką SGW(S) Vulcan Kombi Elektronik 230V ,00 104, ,00 232,47 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 11. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 15

16 WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ TYP SGW(S) TOWER, BIG TOWER Dane techniczne wymienników SGW(S) Tower l specyfikacja j.m. SGW(S) Tower 200 SGW(S) Tower 250 SGW(S) Tower 300 SGW(S) Tower 400 SGW(S) Tower 500 pojemność magazynowa 1 l pianka poliuretanowa - C C C D D pianka poliur. 70 / 100 mm - B / - - B / - - / B - / B maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 1,4 1,4 1,4 1,8 2,0 pojemność wymiennika l 9,8 9,8 9,8 12,6 14,0 moc wymiennika (70/10/45 C) kw 33,6 33,6 33, wydajność l/h moc wymiennika (80/10/45 C) kw 44,8 44,8 44,8 57,6 64 wydajność l/h zapotrzebowanie na wodę grzew. z kotła c.o. m 3 /h 2,7 3,0 3,0 3,0 3,0 anoda magnezowa górna dennica korek 5/4" 3 mm 38x400 38x400 38x400 38x400 38x600 otwór rewizyjny śruba M8 mm 38x200 38x200 38x200 38x200 38x200 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do c.o. - Gw 1 mm h3 - osłona czujnika - rurka Ø 3/8 mm h4 - cyrkulacja - Gw 3/4 mm h5 - dopływ gorącej wody z c.o. - Gw 1 mm h6 - odpływ c.w.u. - Gw 1 mm L - wysokość mm / / D - zewnętrzna średnica zbiornika mm / / waga netto kg We wszystkich wymiennikach stojących (od 200 do 1500 l) wyjście na termometr, mufa 6/4 i otwór rewizyjny są usytuowane od czoła zbiornika, tj. 180 od osi pozostałych muf. rys. 18 schemat wymiennika o pojemności 200 l mm schemat wymiennika o pojemności l Wymiennik SGW(S) Tower Emalia ceramiczna EXTRA GLASS + anoda magnezowa. Ocieplenie: gruba warstwa pianki polistyrenowej lub poliuretanowej. Możliwość montażu izolowanego kompletu elektrycznego GE. Wężownica spiralna o dużej powierzchni. Dane techniczne wymienników SGW(S) Big Tower l specyfikacja j.m. SGW(S) Big Tower 720 SGW(S) Big Tower 1000 SGW(S) Big Tower 1500 pojemność magazynowa 1 l pianka poliuretanowa 70 mm - D D - maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 2,4 2,7 2,7 pojemność wymiennika l 16,8 18,9 18,9 moc wymiennika (70/10/45 C) kw 57,6 64,8 64,8 wydajność l/h moc wymiennika (80/10/45 C) kw 76,8 86,4 86,4 wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. anoda magnezowa m 3 /h 4,0 4,5 4,5 górna dennica korek 2 mm 38x600 38x600 38x600 otwór rewizyjny śruba M8 mm 38x200 38x400 38x400 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do c.o. - Gw 1 mm h3 - osłona czujnika - rurka Ø 3/8 mm h4 - cyrkulacja - Gw 3/4 mm h5 - dopływ gorącej wody z c.o. - Gw 1 mm h6 - odpływ c.w.u. - Gw 1 mm L - wysokość mm 2050/ / / d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm 855/ / / wysokość przy pochyleniu mm waga netto kg mm rys. 19 schemat wymiennika o pojemności l rys. 20 rzut z góry 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Od dnia korek anody magnezowej 5/4. 4 Twarda pianka poliuretanowa 70 mm / miękka pianka poliuretanowa 100 mm (rozbieralna). rys

17 fot. 33 SGW(S) Tower widok z tyłu 60 miesięcy gwarancji fot. 34 SGW(S) Tower widok z przodu SGW(S) Tower w twardej piance poliuretanowej l , , l , , l z wężownicą, skay / folia PVC , , l , , l , , l , , l z wężownicą, płaszcz z tworzywa sztucznego , , l , ,37 Standardowy kolor obudowy z tworzywa - biały. Standardowy kolor obudowy skay / folia PVC - szary. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. SGW(S) Tower w twardej piance poliuretanowej 70 mm l , ,43 z wężownicą, skay / folia PVC l , , l , ,73 z wężownicą, płaszcz z tworzywa sztucznego l , ,51 SGW(S) Tower w rozbieralnej miękkiej piance poliur. 100 mm l , ,91 z wężownicą, skay / folia PVC l , ,27 SGW(S) Big Tower w twardej piance poliuretanowej 70 mm l , , l z wężownicą, skay / folia PVC , , l , ,27 SGW(S) Big Tower w rozbieralnej miękkiej piance poliur. 100 mm l , , l z wężownicą, skay / folia PVC , , l , ,27 WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ Wykonywane na zamówienie. Do wymiennika SGW(S) Tower i SGW(S) Big Tower zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. Standardowy kolor obudowy skay / folia PVC - szary. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 37. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. fot. 35 SGW(S) Big Tower w rozbieralnej miękkiej piance poliuretanowej Pierwsze zbiorniki produkowane były 34 lata temu, w garażu o powierzchni 12 m 2. Obecnie grupa hal produkcyjnych zbiorników zajmuje powierzchnię około m 2 i pracuje tam ponad 500 osób. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 17

18 WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ TYP SGW(S) TOWER SLIM Dane techniczne wymienników SGW(S) Tower Slim pojemność 200 l j.m. SGW(S) Tower Slim 200 pojemność magazynowa 1 l 205 pianka poliuretanowa l C maksymalne ciśnienie pracy zbiornika MPa 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 maksymalna temperatura pracy zbiornika C 100 maksymalna temperatura pracy wymiennika C 110 powierzchnia wymiennika m² 0,8 pojemność wymiennika l 5,6 moc wymiennika (70/10/45 C) kw 21,4 wydajność l/h 526 moc wymiennika (80/10/45 C) kw 29 wydajność l/h 714 anoda górna dennica korek 5/4 3 mm 38x400 magnezowa otwór rewizyjny śruba M8 mm 38x200 h1 - dopływ zimnej wody - Gw 1 mm 150 h2 - odpływ wody do c.o. - Gw 1 mm 230 h3 - mufa pod osłonę czujnika - Gw 1/2 2 mm 330 h4 - cyrkulacja - Gw 3/4 mm 490 h5 - dopływ gorącej wody z c.o. Gw 1 mm 590 h6 - odpływ c.w.u. - Gw 1 mm 1030 L - wysokość mm 1300 D - zewnętrzna średnica zbiornika mm 600 waga netto kg 84 We wszystkich wymiennikach stojących (od 200 do 1000 l) wyjście na termometr, mufa 6/4 i otwór rewizyjny są usytuowane od czoła zbiornika, tj. 180 od osi pozostałych muf. rys. 22 schemat wymiennika o pojemności 200 l mm schemat wymiennika o pojemności l pojemność l j.m. SGW(S) Tower Slim 250 SGW(S) Tower Slim 300 pojemność magazynowa 1 l pianka poliuretanowa - C C maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m² 1,0 1,4 pojemność wymiennika l 7,0 9,8 moc wymiennika (70/10/45 C) kw 23,6 33,6 wydajność l/h moc wymiennika (80/10/45 C) kw 31,5 44,8 wydajność l/h anoda górna dennica korek 5/4" 3 mm 38x400 38x400 magnezowa otwór rewizyjny śruba M8 mm 38x200 38x200 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do c.o. - Gw 1 mm h3 - mufa pod osłonę czujnika - Gw 1/2 2 mm h4 - dopływ gorącej wody z c.o. Gw 1 mm h5 - cyrkulacja Gw 3/4 mm h6 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg rys mm schemat wymiennika o pojemności l pojemność l j.m. SGW(S) Tower Slim 800 SGW(S) Tower Slim 1000 pojemność magazynowa 1 l maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 2,4 3,7 pojemność wymiennika l 16,9 25,8 moc wymiennika (70/10/45 C) kw 44,5 60 wydajność l/h moc wymiennika (80/10/45 C) kw wydajność l/h anoda górna dennica korek 2" mm 38x600 38x600 magnezowa dolna część zbiornika korek 5/4" mm 38x400 38x400 h1 - dopływ zimnej wody - Gw 6/4 mm h2 - odpływ wody do c.o. - Gw 1 mm h3 - mufa pod osłonę czujnika - Gw 1/2 2) mm h4 - dopływ gorącej wody z c.o. - Gw 1 mm h5 - cyrkulacja - Gw 5/4 mm h6 - odpływ c.w.u. - Gw 6/4 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga netto ( w miękkiej piance poliuretanowej) kg rys. 24 poj l rzuty z góry otwór rewizyjny z możliwością montażu kompletu elektrycznego GE lub wężownicy miedzianej ø wewn. 205 ø zewn. 280 poj l 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Od dnia korek anody magnezowej 5/4. rys

19 fot. 36 SGW(S) Tower Slim 60 miesięcy gwarancji SGW(S) Tower Slim (Ø zewn. tylko 600 mm) w piance poliuretanowej l , , l z wężownicą, skay / folia PVC , , l , , l , , l z wężownicą, płaszcz z tworzywa sztucznego , , l , ,27 Standardowy kolor obudowy skay / folia PVC - szary. Standardowy kolor obudowy z tworzywa - biały. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 37. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. SGW(S) Tower Slim (Ø wewn. tylko 790 mm, Ø zewn. 990 mm) w rozbieralnej miękkiej piance poliuretanowej 100 mm l , ,4 z wężownicą, skay / folia PVC l , ,01 Wężownice miedziane cynowane do wymienników SGW(S) Tower Slim l do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto ,0 m 2 (z flanszą emaliowaną Ø uszczelka) , , ,8 m 2 (z flanszą emaliowaną Ø uszczelka) , , ,3 m 2 (z flanszą emaliowaną Ø uszczelka) , ,20 Dane techniczne i schemat wężownic miedzianych cynowanych - str. 32. Do wymienników SGW(S) Tower Slim zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. Standardowy kolor obudowy skay / folia PVC - szary. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. WYMIENNIKI C.W.U. Z WĘŻOWNICĄ SPIRALNĄ Osłona czujnika nr kat. model kod EAN cena kat. netto cena kat. brutto M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 Dzięki ochronie RESIST-TECH, żywotność zbiorników z grzałką el. wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. fot. 37 SGW(S) Tower Slim w rozbieralnej miękkiej piance poliuretanowej Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 19

20 WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI - TYP SGW(S)B TOWER BIWAL WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI Dane techniczne wymienników SGW(S)B Tower Biwal pojemność l j.m. SGW(S)B Tower Biwal 200 SGW(S)B Tower Biwal 250 SGW(S)B Tower Biwal 300 SGW(S)B Tower Biwal 400 SGW(S)B Tower Biwal 500 pojemność magazynowa 1 l pianka poliuretanowa - C C C D D pianka poliur. 70 / 100 mm - B / - - B / - - / B - / B maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m 2 1,0 1,2 1,4 1,8 2,0 pojemność wymiennika do kol. słonecznego l 7,0 8,4 9,8 12,6 14,0 moc wymiennika do kolekt. słon. (70/10/45 C) kw , wydajność l/h moc wymiennika do kolekt. słon. (80/10/45 C) kw 32 38,4 44,8 57,6 64 wydajność l/h powierzchnia wymiennika c.o. m 2 0,7 0,7 1,1 1,1 1,1 pojemność wymiennika c.o. l 4,9 4,9 7,7 7,7 7,7 moc wymiennika c.o. (70/10/45 C) kw ,4 26,4 26,4 wydajność l/h moc wymiennika c.o. (80/10/45 C) kw ,2 35,2 35,2 wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,7 2,85 3,0 3,0 3,0 anoda górna dennica korek 5/4 mm 38x400 38x400 38x400 38x400 38x600 magnezowa otwór rewizyjny śruba M8 mm 38x200 38x200 38x200 38x400 38x200 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do kol. słon. - Gw 1 mm h3 - osłona czujnika I - rurka Ø 3/8 mm h4 - cyrkulacja - Gw 3/4 mm h5 - dopływ gorącej wody z kol. słon. - Gw 1 mm h6 - odpływ wody do c.o. - Gw 1 mm h7 - osłona czujnika II - rurka Ø 3/8 mm h8 - dopływ gorącej wody z c.o. - Gw 1 mm h9 - odpływ c.w.u. - Gw 1 mm L - wysokość mm / / D - zewnętrzna średnica zbiornika mm / / waga netto kg pojemność l j.m. SGW(S)B SGW(S)B SGW(S)B Big Tower Biwal 720 Big Tower Biwal 1000 Big Tower Biwal 1500 pojemność magazynowa 1 l pianka poliuretanowa 70 mm - D D - maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m 2 2,4 2,7 2,7 pojemność wymiennika do kol. słonecznego l 16,8 18,9 18,9 moc wymiennika kolektora (70/10/45 C) kw 57,6 64,8 64,8 wydajność l/h moc wymiennika kolektora (80/10/45 C) kw 76,8 86,4 86,4 wydajność l/h powierzchnia wymiennika c.o. m 2 1,2 1,5 1,5 pojemność wymiennika c.o. l 8,4 10,5 10,5 moc wymiennika c.o.(70/10/45 C) kw 28, wydajność l/h moc wymiennika c.o. (80/10/45 C) kw 38, wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 4,0 4,5 4,5 anoda górna dennica korek 2" mm 38x600 38x600 38x600 magnezowa otwór rewizyjny śruba M8 mm 38x400 38x400 38x400 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do kol. słon. - Gw 1 mm h3 - osłona czujnika I - Ø 3/8 mm h4 - cyrkulacja - Gw 3/4 mm h5 - dopływ gorącej wody z kol. słon. - Gw 1 mm h6 - odpływ wody do c.o. - Gw 1 mm h7 - osłona czujnika II - Ø 3/8 mm h8 - dopływ gorącej wody z c.o. - Gw 1 mm h9 - odpływ c.w.u. - Gw 1 mm L - wysokość mm 2050/ / / d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm 855/ / / wysokość przy pochyleniu mm waga netto kg schemat wymiennika o pojemności 200 l mm rys. 26 schemat wymiennika o pojemności l mm rys. 27 schemat wymiennika o pojemności l rys. 28 rzut z góry 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Twarda pianka poliuretanowa 70 mm / miękka pianka poliuretanowa 100 mm (rozbieralna). rys

21 fot. 38 SGW(S)B Tower Biwal 60 miesięcy gwarancji fot. 39 SGW(S)B Tower Biwal SOL SGW(S)B Tower Biwal w twardej piance poliur l , , l , , l z dwiema wężownicami, skay / folia PVC , , l , , l , , l , , l z dwiema wężownicami, , , l płaszcz z tworzywa sztucznego , , l , ,83 Standardowy kolor obudowy skay / folia PVC - szary. Standardowy kolor obudowy z tworzywa - biały. SGW(S)B Tower Biwal w twardej piance poliuretanowej 70 mm l , , l z dwiema wężownicami, skay / folia PVC , , l , , l , ,57 z dwiema wężownicami, l , ,49 płaszcz z tworzywa sztucznego l , ,63 SGW(S)B Tower Biwal w rozbieralnej miękkiej piance poliur. 100 mm l , ,37 z wężownicą, skay / folia PVC l , ,59 SGW(S)B Tower Biwal SOL w twardej piance poliuretanowej P S 300 l 300 l z dwiema wężownicami, skay / folia PVC, z grupą pompową z dwiema wężownicami, skay / folia PVC, z grupą pompową i sterownikiem , , , ,55 Wymienniki c.w.u. ze zintegrowaną grupą pompową i sterowaniem do systemów słonecznych. SGW(S)B Big Tower Biwal w twardej piance poliuretanowej l , , l z dwiema wężownicami, skay / folia PVC , , l , ,77 WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI Wymienniki c.w.u. do sieci c.o. i kolektorów słonecznych. fot. 40 SGW(S)B Tower Biwal w rozbieralnej miękkiej piance poliuretanowej SGW(S)B Big Tower Biwal w rozbieralnej miękkiej piance poliur. 100 mm l , , l z dwiema wężownicami, skay / folia PVC , , l , ,77 Wymienniki c.w.u. do sieci c.o. i kolektorów słonecznych. Do wymienników SGW(S)B zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. - dla pojemności 1500 l (duża podwójna Maxi anoda tytanowa) dopłata 2 159,00 zł netto. Standardowy kolor obudowy skay / folia PVC - szary. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 37. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 21

22 WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI - TYP SGW(S)B TOWER BIWAL SLIM WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI Dane techniczne wymienników SGW(S)B Tower Biwal Slim pojemność l j.m. SGW(S)B SGW(S)B SGW(S)B Tower Biwal Slim 200 Tower Biwal Slim 250 Tower Biwal Slim 300 pojemność magazynowa 1 l pianka poliuretanowa - C C C maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m² 0,8 1,0 1,4 pojemność wymiennika do kol. słonecznego l 5,6 7,0 9,8 moc wymiennika (70/10/45 C) do kol. słon. kw 21,4 23,6 33,6 wydajność l/h moc wymiennika (80/10/45 C) do kol. słon. kw 29 31,5 44,8 wydajność l/h powierzchnia wymiennika c.o. m² 0,6 0,8 0,8 pojemność wymiennika c.o. l 4,2 5,6 5,6 moc wymiennika (70/10/45 C) kw 14,2 21,5 21,5 wydajność l/h moc wymiennika (80/10/45 C) kw 18, wydajność l/h anoda górna dennica korek 5/4" mm 38x400 38x400 38x400 magnezowa otwór rewizyjny śruba M8 mm 38x200 38x200 38x200 h1 - dopływ zimnej wody - Gw 1" mm h2 - odpływ wody do kolektora słon. - Gw 1" mm h3 - mufa pod osłonę czujnika - Gw 1/2" 2) mm crk - cyrkulacja - Gw 3/4 mm h4 - dopływ gorącej wody z kol. słon. - Gw 1 mm h5 - odpływ wody do c.o. - Gw 1 mm h6 - mufa pod osłonę czujnika - Gw 1/2 2) mm h7 - dopływ gorącej wody z c.o. - Gw 1" mm h8 - odpływ c.w.u. - Gw 1" mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg pojemność l j.m. SGW(S)B Tower Biwal Slim 800 SGW(S)B Tower Biwal Slim 1000 pojemność magazynowa 1 l maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m 2 2,4 3,7 pojemność wymiennika do kol. słonecznego l 16,8 25,8 moc wymiennika do kol. słon. (70/10/45 C) kw 44,5 60 wydajność l/h moc wymiennika do kol. słon. (80/10/45 C) kw wydajność l/h straty ciśnienia mbar powierzchnia wymiennika do c.o. m 2 1,2 1,8 pojemność wymiennika do c.o. l 8,4 12,6 moc wymiennika do c.o. (70/10/45 C) kw 24,5 39 wydajność l/h moc wymiennika do c.o. (80/10/45 C) kw 32 51,8 wydajność l/h straty ciśnienia mbar anoda górna dennica korek 2" mm 38x600 38x600 magnezowa dolna cz. zbiornika korek 5/4" mm 38x400 38x400 h1 - dopływ zimnej wody - Gw 6/4 mm h2 - odpływ wody do kolektora słon. - Gw 1 mm h3 - mufa pod osłonę czujnika I - Gw 1/2 2) mm h4 - dopływ gorącej wody z kol. słon. - Gw 1 mm h5 - odpływ wody do c.o. - Gw 1 mm h6 - mufa pod osłonę czujnika II - Gw 1/2 2) mm h7 - cyrkulacja - Gw 5/4 mm h8 - dopływ gorącej wody z c.o. - Gw 1 mm h9 - odpływ c.w.u. - Gw 6/4 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga netto (w miękkiej piance poliuretanowej) kg schemat wymiennika o pojemności 200 l crk mm rys. 30 schemat wymiennika o pojemności l crk mm rys. 31 schemat wymiennika o pojemności l rys. 32 otwór rewizyjny z możliwością montażu kompletu elektrycznego GE lub wężownicy miedzianej ø wewn. 205 ø zewn. 280 rzuty z góry poj l poj l 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. rys

23 fot. 41 SGW(S)B Tower Biwal Slim 60 miesięcy gwarancji SGW(S)B Tower Biwal Slim (Ø zewn. tylko 600 mm) w twardej piance poliuretanowej l , , l z dwiema wężownicami, skay / folia PVC , , l , , l , ,81 z dwiema wężownicami, płaszcz z tworzywa l , ,33 sztucznego l , ,21 SGW(S)B Tower Biwal Slim (Ø wewn. 790 mm, Ø zewn. 990 mm) w rozbieralnej miękkiej piance poliuretanowej 100 mm l , ,37 z dwiema wężownicami, skay / folia PVC l , ,45 Wymienniki c.w.u. do sieci c.o. i kolektorów słonecznych. Wężownice miedziane cynowane do wymienników SGW(S)B Tower Biwal Slim l do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto ,0 m 2 (z flanszą emaliowaną Ø uszczelka) , , ,8 m 2 (z flanszą emaliowaną Ø uszczelka) , , ,3 m 2 (z flanszą emaliowaną Ø uszczelka) , ,20 Dane techniczne i schematy wężownic miedzianych cynowanych - str. 32. Do wymienników SGW(S)B Tower Biwal Slim zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. Standardowy kolor obudowy skay / folia PVC - szary. Dostępne kolory obudowy i wyposażenie specjalne - str. 39. Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet - str. 37. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. WYMIENNIKI BIWALENTNE Z DWIEMA WĘŻOWNICAMI SPIRALNYMI Osłona czujnika nr kat. model kod EAN cena kat. netto cena kat. brutto M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 Zbiorniki produkowane przez Galmet poddawane są wyrywkowo testom wytrzymałościowym na uderzeń hydraulicznych o ciśnieniu 1,5 ciśnienia roboczego (zgodnie z normą EN 12897:2007). fot. 42 SGW(S)B Tower Biwal Slim w rozbieralnej miękkiej piance poliuretanowej Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 23

24 WYMIENNIKI BIWALENTNE Z MAKSYMALNIE DUŻĄ WĘŻOWNICĄ SPIRALNĄ WYMIENNIKI BIWALENTNE Z MAKSYMALNIE DUŻĄ WĘŻOWNICĄ SPIRALNĄ DO POMP CIEPŁA TYP SGW(S) MAXI, SGW(S)B MAXI PLUS Dane techniczne wymienników SGW(S) Maxi pojemność l j.m. SGW(S) Maxi 250 SGW(S) Maxi 300 SGW(S) Maxi 400 SGW(S) Maxi 500 SGW(S) Maxi 720 SGW(S) Maxi 1000 pojemność magazynowa 1 l pianka poliuretanowa - C C D D D D maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 3,0 3,8 5,0 6,0 6,5 6,5 pojemność wymiennika l 20,9 26,5 34,9 41,9 45,4 45,4 moc wymiennika (80/10/45 C) kw 71, moc wymiennika (80/10/60 C) kw 61 77, wydajność wymiennika (80/10/60 C) l/h moc wymiennika do pompy ciepła (50/10/45 C) kw zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 3,0 3,0 3,0 3,0 3,0 3,0 anoda magnezowa górna dennica korek 3 mm 38x600 38x600 38x600 38x600 38x600 38x600 otwór rewizyjny śruba M8 mm 38x200 38x200 38x200 38x400 38x400 38x400 h1 - dopływ zimnej wody 4 mm h2 - odpływ wody do c.o. - Gw 5/4 mm h3 - osłona czujnika - rurka Ø 3/8 mm crk - cyrkulacja 5 mm h4 - dopływ gorącej wody z c.o. - Gw 5/4 mm h5 - odpływ c.w.u. 4 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga netto ( w twardej piance poliuretanowej) kg Dane techniczne wymienników SGW(S)B Maxi Plus (biwalentne) pojemność l j.m. SGW(S)B Maxi PLUS 300 SGW(S)B Maxi PLUS 400 SGW(S)B Maxi PLUS 500 pojemność magazynowa 1 l pianka poliuretanowa - C D D maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika kolektorów słonecznych / do pompy ciepła pojemność wymiennika kolektorów słonecznych / do pompy ciepła m 2 1,0 / 2,2 1,5 / 3,8 1,8 / 4,8 l 7,0 / 15,4 10,5 / 26,5 12,6 / 33,5 moc wymiennika kol. słon. (80/10/45 C) kw moc wymiennika do pompy ciepła (50/10/45 C) kw 22,5 28,5 35 zapotrzebowanie na wodę grzewczą c.o. m 3 /h 1,6 / 1,6 1,9 / 1,9 1,9 / 1,9 strata ciśnienia wymiennika mbar 40 / / / 90 anoda magnezowa górna dennica korek 5/4" mm 38x600 38x600 38x600 otwór rewizyjny śruba M8 mm 38x200 38x200 38x400 h1 - dopływ zimnej wody - Gw 1 mm h2 - odpływ wody do kolektora słon. - Gw 5/4 mm h3 - osłona czujnika I - rurka Ø 3/8 mm h4 - dopływ gorącej wody z kol. słon. - Gw 5/4 mm h5 - odpływ wody do c.o. - Gw 5/4 mm h6 - osłona czujnika II - rurka Ø 3/8 mm h7 - cyrkulacja - Gw 3/4 mm h8 - dopływ gorącej wody z c.o. - Gw 5/4 mm h9 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg rys. 34 schemat wymiennika o pojemności l crk mm schemat wymiennika o pojemności l crk rys. 35 rys. 36 Gw 2 Gw 6/4 na komplet elektryczny GE schemat wymiennika o pojemności l mm rzut z góry 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Do poj. 500 l od dnia korek anody magnezowej 5/4, a do poj. powyżej 500 l korek 2. 4 Dla wymiennika o poj l Gw 1, dla poj l Gw 6/4. 5 Dla wymiennika o poj l Gw 3/4, dla poj l Gw 5/4. rys

25 fot. 43 SGW(S) Maxi fot. 44 Akcesoria 60 miesięcy gwarancji SGW(S) Maxi w twardej piance poliuretanowej z maksymalnie dużą wężownicą spiralną l , , l , , l , ,19 z maks. dużą wężownicą, skay / folia PVC l , , l , , l , ,81 Standardowy kolor obudowy skay / folia PVC - szary. Do wymienników SGW(S) Maxi zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 250 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. Komplety elektryczne do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736,77 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. Dzięki ochronie RESIST-TECH, żywotność zbiorników z grzałką el. wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. SGW(S)B Maxi Plus w twardej piance poliuretanowej z dwiema maksymalnie dużymi wężownicami spiralnymi l , ,27 z dwiema maksymalnie dużymi l , ,76 wężownicami, skay / folia PVC l , ,51 Wymienniki c.w.u. do sieci c.o. i kolektorów słonecznych. Standardowy kolor obudowy skay / folia PVC - szary. Do wymienników SGW(S)B Maxi Plus zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. WYMIENNIKI BIWALENTNE Z MAKSYMALNIE DUŻĄ WĘŻOWNICĄ SPIRALNĄ Maksymalnie duże wymienniki tzw. wężownica w wężownicy ; rura zwijana na dwóch średnicach - standardowej większej i mniejszej wewnątrz dużej spirali połączone na końcach (patrz schemat). fot. 45 SGW(S)B Maxi Plus fot. 46 maksymalnie duża wężownica zwijana na dwóch średnicach Szczegóły w karcie gwarancyjnej. 1 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 25

26 WYMIENNIKI C.W.U. Z DWIEMA I TRZEMA WĘŻ. SPIRALNYMI TYP SGW(S)B TOWER BIWAL MAX, SGW(S)M TOWER MULTI WYMIENNIKI C.W.U. Z DWIEMA I TRZEMA WĘŻOWNICAMI SPIRALNYMI Dane techniczne wymienników SGW(S)B Tower Biwal Max z obiema węż. w dolnej cz. zbiornika pojemność l j.m. SGW(S)B SGW(S)B SGW(S)B Tower Biwal Max 300 Tower Biwal Max 400 Tower Biwal Max 500 pojemność magazynowa 1 l pianka poliuretanowa - C D D maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalne temperatura pracy zbiornika C maksymalne temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m 2 1,0 1,8 2,0 pojemność wymiennika do kol. słonecznego l 7,0 12,6 14,0 moc wymiennika do kol. słon. (70/10/45 C) kw wydajność l/h moc wymiennika do kol. słon. (80/10/45 C) kw 32 57,6 64 wydajność l/h powierzchnia wymiennika pod dod. źródło m 2 1,0 1,0 1,0 pojemność wymiennika pod dodatkowe źródło l 7,0 7,0 7,0 moc wymiennika pod dod. źródło (70/10/45 C) kw wydajność l/h moc wymiennika pod dod. źródło (80/10/45 C) kw wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,7 3,0 3,0 anoda górna dennica korek 5/4" 3 mm 38x400 38x400 38x600 magnezowa otwór rewizyjny śruba M8 mm 38x200 38x400 38x200 h1 - dopływ zimnej wody - Gw 1 mm h2 - powrotu wężownicy I - Gw 1 mm h3 - powrotu wężownicy II - Gw 1 mm h4 - osłona czujnika I - rurka Ø 3/8 mm h5 - osłona czujnika II - rurka Ø 3/8 mm h6 - zasilania wężownicy II - Gw 1 mm h7 - zasilania wężownicy I - Gw 1 mm h8 - cyrkulacja - Gw 3/4 mm h9 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto (w twardej piance poliuretanowej) kg Dane techniczne wymienników SGW(S)M Tower Multi z trzema wężownicami pojemność l j.m. SGW(S)M SGW(S)M SGW(S)M Tower Multi 300 Tower Multi 400 Tower Multi 500 pojemność magazynowa 1 l pianka poliuretanowa - C D D maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalne ciśnienie pracy wymiennika MPa 1,6 1,6 1,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika do kol. słonecznego m 2 1,0 1,8 2,0 pojemność wymiennika do kol. słonecznego l 7,0 12,6 14,0 moc wymiennika do kol. słon. (70/10/45 C) kw wydajność l/h moc wymiennika do kol. słon. (80/10/45 C) kw 32 57,6 64 wydajność l/h powierzchnia wymiennika pod dod. źródło m 2 1,0 1,0 1,0 pojemność wymiennika pod dodatkowe źródło l 7,0 7,0 7,0 moc wymiennika pod dod. źródło (70/10/45 C) kw wydajność l/h moc wymiennika pod dod. źródło (80/10/45 C) kw wydajność l/h powierzchnia wymiennika do c.o. m 2 0,7 1,1 1,1 pojemność wymiennika do c.o. l 4,9 7,7 7,7 moc wymiennika do c.o. (70/10/45 C) kw 17 26,4 26,4 wydajność l/h moc wymiennika do c.o. (80/10/45 C) kw wydajność l/h zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,7 3,0 3,0 anoda górna dennica korek 5/4" 3 mm 38x400 38x400 38x600 magnezowa otwór rewizyjny śruba M8 mm 38x200 38x400 38x200 h1 - dopływ zimnej wody - Gw 1 mm h2 - powrót wężownicy I - Gw 1 mm h3 - powrót wężownicy II - Gw 1 mm h4 - osłona czujnika I - rurka Ø 3/8 mm h5 - osłona czujnika II - rurka Ø 3/8 mm h6 - zasilanie wężownicy II - Gw 1 mm h7 - zasilanie wężownicy I - Gw 1 mm h8 - powrót wężownicy III - Gw 1 mm h9 - osłona czujnika III - rurka Ø 3/8 mm h10 - cyrkulacja - Gw 3/4 mm h11 - zasilanie wężownicy III - Gw 1 mm h12 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto (w twardej piance poliuretanowej) kg Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Od dnia korek anody magnezowej 5/4. rys. 38 rys. 39 schemat wymiennika o pojemności l mm schemat wymiennika o pojemności l mm otwór rewizyjny ø wewn. 115 ø zewn. 180 Emalia ceramiczna EXTRA GLASS + anoda magnezowa. Ocieplenie: twarda pianka poliuretanowa. Możliwość montażu kompletu el. GE. 3 wężownice spiralne (3 osobne obiegi) umożliwiają podłączenie kilku źródeł ciepła: kocioł c.o., kominek, solar. 26

27 fot. 47 SGW(S)B Tower Biwal Max z dwiema wężownicami w dolnej części zbiornika 60 miesięcy gwarancji SGW(S)B Tower Biwal Max w twardej piance poliur. z dwiema wężownicami w dolnej części zbiornika l , , l z dwiema wężownicami, skay / folia PVC , , l , ,19 Standardowy kolor obudowy skay / folia PVC - szary. Do wymienników SGW(S)B zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. SGW(S)M Tower Multi w twardej piance poliuretanowej z trzema wężownicami l , , l z trzema wężownicami, skay / folia PVC , , l , ,95 Standardowy kolor obudowy skay / folia PVC - szary. Komplety elektryczne do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736, pokrywa flanszy Ø 180 mm z mufą 6/4 - stalowa ,00 116,85 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. WYMIENNIKI C.W.U. Z DWIEMA I TRZEMA WĘŻOWNICAMI SPIRALNYMI Dzięki ochronie RESIST-TECH, żywotność zbiorników z grzałką el. wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. fot. 48 SGW(S)M Tower Multi z trzema wężownicami Dzięki zastosowaniu zbiornika multiwalentnego (z trzema wężownicami spiralnymi) użytkownik dysponuje powierzchnią wymiennika równą aż 4,1 m 2! Szczegóły w karcie gwarancyjnej. 1 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 27

28 ZBIORNIKI KOMBINOWANE (ZBIORNIK W ZBIORNIKU) TYP SG(K) KUMULO ZBIORNIKI KOMBINOWANE (ZBIORNIK W ZBIORNIKU) Dane techniczne zbiorników SG(K) Kumulo z jedną i dwiema wężownicami spiralnymi specyfikacja j.m. 300/80 380/ / / / /200 pojemność zbiornika wody obiegowej l pojemność zbiornika c.w.u. l maksymalne ciśnienie pracy zbiornika wody obiegowej / zbiornika c.w.u. MPa 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika dolnego m 2 1,6 2,1 2,1 2,1 2,4 2,4 pojemność wymiennika dolnego l 11,2 14,7 14,7 14,7 16,8 16,8 powierzchnia wymiennika górnego m 2 0,8 0,8 1,0 1,0 1,0 1,0 pojemność wymiennika górnego l 3,5 3,5 7,0 7,0 7,0 7,0 anoda magnezowa korek 5/4" mm 38x400 38x400 38x400 38x400 38x400 38x400 h1 - spust wody - Gw 1 mm h2 - przyłącze wody kotłowej - Gw 5/4 mm h3 - powrót wężownicy - Gw 1 mm h4 - mufa pod osłonę czujnika I - Gw 3/4 mm h5 - przyłącze wody kotłowej - Gw 5/4 mm h6 - zasilanie wężownicy - Gw 1 mm h7 - przyłącze wody kotłowej - Gw 5/4 mm h8 - przyłącze wody kotłowej - Gw 5/4 mm h9 - mufa pod osłonę czujnika II - Gw 3/4 mm h10 - przyłącze wody kotłowej - Gw 5/4 mm h11 - przyłącze wody kotłowej - Gw 5/4 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - średnica zewnętrzna z ociepleniem z twardej pianki poliuretanowej 70 mm D - średnica zewnętrzna z ociepleniem z miękkiej pianki poliuretanowej 100 mm mm mm wysokość przy pochyleniu mm waga netto (w piance poliur. z 1 wężownicą) kg schemat zbiornika w zbiorniku w wykonaniu z jedną wężownicą spiralną w zbiorniku zewnętrznym rys. 40 schemat zbiornika w zbiorniku w wykonaniu bez wężownic spiralnych wężownica spiralna w zbiorniku wewnętrznym 3 Dane techniczne wymienników SG(K) Kumulo bez wężownicy j.m. 300/80 380/ / / / /200 pojemność zbiornika wody obiegowej l pojemność zbiornika c.w.u. l maksymalne ciśnienie zbiornika wody obiegowej / zbiornika c.w.u. anoda magnezowa MPa 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 0,3 / 0,6 korek 5/4" mm 38x400 38x400 38x400 38x400 38x400 38x400 h1 - spust wody - Gw 1 mm h2 - przyłącze wody kotłowej - Gw 5/4 mm h3 - przyłącze wody kotłowej - Gw 5/4 mm h4 - mufa pod osłonę czujnika I - Gw 3/4 mm h5 - przyłącze wody kotłowej - Gw 5/4 mm h6 - przyłącze wody kotłowej - Gw 5/4 mm h7 - przyłącze wody kotłowej - Gw 5/4 mm h8 - przyłącze wody kotłowej - Gw 5/4 mm h9 - mufa pod osłonę czujnika II - Gw 3/4 mm h10 - przyłącze wody kotłowej - Gw 5/4 mm h11 - przyłącze wody kotłowej - Gw 5/4 mm h12 - mufa pod osłonę czujnika III - Gw 3/4 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - średnica zewnętrzna z ociepleniem z twardej pianki poliuretanowej 70 mm D - średnica zewnętrzna z ociepleniem z miękkiej pianki poliuretanowej 100 mm mm mm wysokość przy pochyleniu mm rys. 41 schemat zbiornika w zbiorniku w wykonaniu z dwiema wężownicami spiralnymi cyrkulacja Gz 3/4 5) odpływ c.w.u. Gz 3/4 5) powrót węż. Gz 3/4 5) zasilanie węż. Gz 3/4 5) np. kocioł gazowy instalacja c.o. np. pompa ciepła, kominek, kocioł na paliwo stałe 2 Nie ujęty w cenie podstawowej. 3 Występuje w wersji zbiornika z wężownicą spiralną w zbiorniku wewnętrznym. 5 Natomiast w zbiorniku z dwoma wężownicami o poj. 500/160 i powyżej - średnica 1. rys

29 60 miesięcy gwarancji SG(K) Kumulo w twardej piance poliuretanowej z jedną lub dwiema wężownicami /80 l , , /120 l , , /160 l z wężownicą w zewnętrznym zbiorniku, , , /200 l skay / folia PVC , , /200 l , , /200 l , , /80 l , , /120 l , , /160 l z wężownicą w wewnętrznym zbiorniku, , , /200 l skay / folia PVC , , /200 l , , /200 l , , /80 l , , /120 l , , /160 l , ,41 z dwiema wężownicami, skay / folia PVC /200 l , , /200 l , , /200 l , ,97 SG(K) Kumulo w rozbieralnej miękkiej piance poliuretanowej 100 mm z jedną lub dwiema wężownicami /160 l , , /200 l z wężownicą w zewnętrznym zbiorniku, , , /200 l skay / folia PVC , , /200 l , , /160 l , , /200 l z wężownicą w wewnętrznym zbiorniku, , , /200 l skay / folia PVC , , /200 l , , /160 l , , /200 l , ,45 z dwiema wężownicami, skay / folia PVC /200 l , , /200 l , ,97 ZBIORNIKI KOMBINOWANE (ZBIORNIK W ZBIORNIKU) fot. 49 SG(K) Kumulo z dwiema wężownicami Instalując zbiornik kombinowany Kumulo użytkownik oszczędza min cm 2 powierzchni w swojej kotłowni. fot. 50 SG(K) Kumulo bez wężownic SG(K) Kumulo w twardej piance poliuretanowej 70 mm bez wężownicy /80 l , , /120 l , , /160 l , ,27 bez wężownicy, skay / folia PVC /200 l , , /200 l , , /200 l , ,61 SG(K) Kumulo w rozbieralnej miękkiej piance poliuretanowej 100 mm bez wężownicy /160 l , , /200 l , ,61 bez wężownicy, skay / folia PVC /200 l , , /200 l , ,61 Do wszystkich wymienników SG(K) Kumulo zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia - dopłata 515,00 zł netto. Osłona czujnika nr kat. model kod EAN cena kat. netto cena kat. brutto M osłona czujnika (sonda) L mm, Ø 3/4" - miedziana ,20 17,47 Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 29

30 ZBIORNIKI AKUMULACYJNE WARSTWOWE - TYP MULTI-INOX Dane techniczne zbiorników Multi-Inox ZBIORNIKI AKUMULACYJNE WARSTWOWE specyfikacja j.m. Multi-Inox 450 Multi-Inox 600 Multi-Inox 800 Multi-Inox 1000 Multi-Inox 1500 Multi-Inox 2000 pojemność magazynowa 1 l maksymalne ciśnienie pracy zbiornika MPa 0,3 0,3 0,3 0,3 0,3 0,3 maksymalna temperatura pracy wody kotłowej C maksymalna temp. pracy wymiennika kolektorów słonecznych / c.o. C powierzchnia wymiennika dolnego/górnego m 2-1,4/1,4 1,8/1,8 1,8/1,8 3,0/2,4 4,5/3,0 pojemność wężownicy l - 9,8/9,8 12,6/12,6 12,6/12,6 20,9/16,8 33,5/20,9 maksymalne ciśnienie pracy wymiennika górnego MPa - 1,6 1,6 1,6 1,6 1,6 maksymalne ciśnienie pracy wymiennika kolektorów słonecznych MPa - 1,6 1,6 1,6 1,6 1,6 maksymalne ciśnienie pracy wymiennika c.w.u. - SPIRAFLEX MPa 0.6 0,6 0,6 0,6 0,6 0,6 maksymalna temperatura pracy wymiennika c.w.u. - SPIRAFLEX C powierzchnia wymiennika SPIRAFLEX do c.w.u. m 2 4,7 5,65 5,65 6,95 6,95 8,00 pojemność wymiennika c.w.u. SPIRAFLEX l 32, przepływ przez wymiennik c.w.u. SPIRAFLEX 45 C l/min wydajność przepływowa 65 C (stała temperatura w stałej objętości zbiornika) przy temperaturze wody 45 C l moc wymiennika z rury nierdzewnej SPIRAFLEX (temperatura zasilania 65 C) kw 50 61,5 61, L - wysokość zbiornika mm d - średnica zbiornika bez izolacji mm D - średnica zbiornika z izolacją mm izolacja z miękkiej pianki poliuratenowej mm h1 - przyłącze wody kotłowej - Gw 6/4 mm h2 - przyłącze dopływu z.w.u. - Gw 5/4 mm h3 - przyłącze wody kotłowej - Gw 6/4 mm h4 - przyłącze powrotu z wymiennika - Gw 1 mm h5 - mufa pod montaż osłony czujnika lub termometru - Gw 1/2 mm h6 - przyłącze wody kotłowej - Gw 6/4 mm h7 - mufa pod montaż osłony czujnika lub termometru - Gw 1/2 mm h8 - przyłącze zasilania wymiennika - Gw 1 mm h9 - przyłącze wody kotłowej - Gw 6/4 mm h10 - mufa pod montaż osłony czujnika lub termometru - Gw 1/2 mm h11 - przyłącze wody kotłowej - Gw 6/4 mm h12 - przyłącze wody kotłowej - Gw 6/4 mm h13 - przyłącze powrotu z wymiennika - Gw 1 mm h14 - mufa pod montaż osłony czujnika lub termometru - Gw 1/2 mm h15 - przyłącze wody kotłowej - Gw 6/4 mm h16 - mufa pod montaż osłony czujnika lub termometru - Gw 1/2 mm h17 - przyłącze zasilania wymiennika - Gw 1 mm h18 - przyłącze wody kotłowej - Gw 6/4 mm h19 - przyłącze poboru c.w.u - Gw 5/4 mm wysokość przy pochyleniu mm waga zbiornika (bez ocieplenia) kg schemat zbiornika bez wężownic stalowych o pojemności l schemat zbiornika z jedną wężownicą stalową o pojemności l schemat zbiornika z dwiema wężownicami stalowymi o pojemności l wężownica do kotła c.o. rys Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. rys. 44 rys

31 60 miesięcy gwarancji Multi-Inox z nierdzewną, karbowaną wężownicą w rozbieralnej miękkiej piance poliuretanowej 100 mm l , , l , , l , ,17 z wężownicą nierdzewną, skay / folia PVC l , , l , , l , ,47 Multi-Inox z nierdzewną, karbowaną wężownicą i jedną węż. stalową w rozbieralnej miękkiej piance poliuretanowej 100 mm l , , l , ,67 z wężownicą stalową i wężownicą nierdzewną, l , ,03 skay / folia PVC l , , l , ,99 Multi-Inox z nierdzewną, karbowaną wężownicą i dwiema węż. stalowymi w rozbieralnej miękkiej piance poliuretanowej 100 mm l , , l , ,33 z dwiema wężownicami stalowymi l , ,47 i wężownicą nierdzewną, skay / folia PVC l , , l , ,81 ZBIORNIKI AKUMULACYJNE WARSTWOWE fot. 51 Multi-Inox w rozbieralnej miękkiej piance poliuretanowej Zastosowanie i zalety zbiornika Multi-Inox Akumulacyjne zbiorniki warstwowe doskonale współpracują z kotłem na drewno, pellet, kotłem gazowym i olejowym oraz w systemach mających na celu odzysk ciepła. Wymiennik ciepła ze stali nierdzewnej spiralnie pofalowanej SPIRAFLEX gwarantuje higieniczne przygotowanie c.w.u. Niskie temperatury panujące w dolnej części akumulatora umożliwiają uzyskanie niskiej temperatury wody na powrocie do kolektora słonecznego, a tym samym efektywne wykorzystanie energii promieni słonecznych. Głównie dotyczy to okresu przejściowego, jak również słonecznych dni zimowych, podczas których układ solarny może z powodzeniem uzupełnić pracę kotła, czy nawet całkowicie go zastąpić. Niska temperatura powrotu jest szczególnie korzystna dla kotłów kondensacyjnych, ponieważ umożliwia maksymalne wykorzystanie wartości opałowej paliwa. Wymiennik ze stali nierdzewnej spiralnie pofalowanej (materiał AISI 316L) pod wpływem ciśnienia oczyszcza się samoczynnie. Zawirowania wody wewnątrz wężownicy uniemożliwiają odkładanie się na jej powierzchni związków wapnia. Gwarancją przygotowania ciepłej, bieżącej wody pozbawionej bakterii legionella jest jej nieustanny przepływ turbulentny, zapewniany przez spiralnie pofalowaną rurę. Duża powierzchnia grzewcza wężownicy w górnym zakresie temp. wody kotłowej zapewnia wysoką wydajność c.w.u., natomiast wymiennik w dolnym zakresie temperatury ma za zadanie wstępne podgrzanie wody i schłodzenie zbiornika. Zbiorniki o pojemności l mogą być wyposażone w jedną lub dwie dodatkowe wężownice spiralne wykonane ze stali kotłowej P235GH: - dolną (solarną) - do wykorzystania potencjału kolektorów słonecznych, - drugą - do szybkiego podgrzania c.w.u. np. poprzez kocioł c.o. Zbiornik ocieplony miękką, rozbieralną pianką poliuretanową 100 mm. fot. 52 Multi-Inox z jedną wężownicą stalową, dwiema wężownicami stalowymi, lub bez wężownic Wężownica ze stali nierdzewnej, spiralnie pofalowanej, oczyszcza się samoczynnie pod wpływem ciśnienia. Zawirowania wody w jej wnętrzu uniemożliwiają odkładanie się związków wapnia na jej powierzchni. Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 31

32 ZBIORNIKI BUFOROWE NIEEMALIOWANE ZBIORNIKI BUFOROWE NIEEMALIOWANE - TYP SG(B) Dane techniczne zbiorników SG(B) pojemność l j.m. SG(B) 200 SG(B) 300 SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 SG(B) 2000 SG(B) 3000 SG(B) 4000 SG(B) 5000 pojemność magazynowa 1 l pianka poliuretanowa - C C C D D D maksymalne ciśnienie pracy zbiornika MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 maksymalna temperatura pracy zbiornika C h1 - przyłącze wody kotłowej - Gw 6/4 mm h2 - przyłącze wody kotłowej - Gw 6/4 mm h3 - przyłącze wody kotłowej - Gw 6/4 mm h4 - przyłącze czujnika/termometru - Gw 1/2 mm h5 - przyłącze wody kotłowej - Gw 6/4 mm h6 - przyłącze wody kotłowej - Gw 6/4 mm h7 3 mm h8 - przyłącze czujnika/termometru - Gw 1/2 mm h9 - przyłącze wody kotłowej - Gw 6/4 mm h10 - przyłącze wody kotłowej - Gw 6/4 mm h11 - przyłącze czujnika/termometru - Gw 1/2 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga (bez ocieplenia, bez wężownicy) kg Króćce przyłączeniowe są przesunięte o 45º w prawo i w lewo od czoła zbiornika buforowego. Zbiorniki o poj l wyposażone są w regulowane stopki, zbiorniki o poj l stawiane są na pierścieniu. schemat zbiornika buforowego o pojemności 200 l schemat zbiornika buforowego o pojemności l schemat zbiornika buforowego o pojemności l spust Gw1 spust Gw 5/4 rys mm rys mm nóżki z regulacją (do SG(B) 500) rys. 48 WĘŻ. MIEDZIANE CYNOWANE WĘŻOWNICE MIEDZIANE CYNOWANE DO ZBIORNIKÓW BUFOROWYCH O POJ L Dane techniczne wężownic miedzianych cynowanych powierzchnia wymiennika j.m. długość L [mm] średnica d Ø zew. [mm] średnica przyłączy rozstaw przyłączy R [mm] moc wymiennika (90/10/45 C) [kw] opory przepływu [bar] 1,0 m /4 70 5,4 0,25 (0,5 m 3 /h) 1,8 m / ,6 0,23 (1,5 m 3 /h) 2,3 m / ,2 0,30 (1,5 m 3 /h) 3,6 m ,5 0,30 (3,5 m 3 /h) 4,5 m ,53 (3,5 m 3 /h) Dla pojemności 2000 l spust wody 5/4. 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Dla poj. 200 l przyłącze czujnika/termometru Gw 1/2, dla większych poj. przyłącze wody kotłowej Gw 6/4. schemat montażu wężownicy miedzianej we flanszy rys

33 60 miesięcy gwarancji fot. 53 SG(B) nieocieplony lub ocieplony miękką rozbieralną pianką poliuretanową SG(B) bez wężownicy l , , l , , l , , l , , l , , l nieocieplone , , l , , l , , l , , l , , l , , l , ,37 ocieplone twardą pianką poliuretanową, l , ,77 skay / folia PVC l , , l , , l , , l , , l ocieplone rozbieralną miękką pianką , , l poliuretanową, skay / folia PVC , , l , , l , , l , ,75 Zastosowanie i zalety zbiorników SG(B) Zbiornik wody (bufor) z przeznaczeniem na zdemineralizowaną wodę kotłową lub roztwór glikolu. Zasilanie z kilku niezależnych źródeł ciepła (np. kocioł c.o., pompa ciepła, kominek). Zbiorniki buforowe ocieplone są: - twardą pianką poliuretanową (poj l) lub - miękką rozbieralną pianką poliuretanową (poj l) lub - nieocieplone zabezpieczone tylko farbą podkładową (w wersji podstawowej). Zbiorniki wykonywane na indywidualne zamówienie - przy innej konfiguracji wszystkie szczegóły techniczne (pojemność, ilość, umiejscowienie i średnica króćców przyłączeniowych itp.) uzgadniane są z działem technicznym przy sporządzaniu wyceny zbiornika. Maksymalne ciśnienie pracy zbiornika - 0,3 MPa (0,6 MPa na specjalne zamówienie). Wszystkie podłączenia hydrauliczne umieszczone są z przodu zbiornika. Wężownice miedziane cynowane do zbiorników buforowych SG(B) l do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto ,0 m 2 (z pokrywą malowaną Ø uszczelka) , , ,8 m 2 (z pokrywą malowaną Ø uszczelka) , , ,3 m 2 (z pokrywą malowaną Ø uszczelka) , , ,6 m 2 (z pokrywą malowaną Ø uszczelka) , , ,5 m 2 (z pokrywą malowaną Ø uszczelka) , ,50 ZBIORNIKI BUFOROWE NIEEMALIOWANE fot. 54 wężownica miedziana cynowana W celu zapewnienia klientom dostępu do pełnego asortymentu akcesoriów i części zamiennych został uruchomiony sklep internetowy z częściami. Błyskawiczna wysyłka. Czynne 24 h / 7 dni w tygodniu. Więcej szczegółów na Szczegóły w karcie gwarancyjnej. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 33

34 ZBIORNIKI BUFOROWE NIEEMALIOWANE Z WĘŻOWNICĄ SPIRALNĄ - TYP SG(B) ZBIORNIKI BUFOROWE NIEEMALIOWANE Dane techniczne zbiorników SG(B) l z jedną wężownicą specyfikacja j. m. SG(B) 200 SG(B) 300 SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 pojemność magazynowa 1 l pianka poliuretanowa - C C C D D D - - SG(B) 2000 maksymalne ciśnienie pracy zbiornika MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika m 2 1,4 1,4 1,8 2,5 3 3,5 4 4,5 pojemność wymiennika l 9,8 9,8 12,6 17,5 20,9 24,4 28,0 31,5 h1 - przyłącze wody kotłowej - Gw 6/4 mm h2 - przyłącze powrotu wymiennika - Gw 1 mm h3 - przyłącze wody kotłowej - Gw 6/4 mm h4 - przyłącze wody kotłowej - Gw 6/4 mm h5 - przyłącze czujnika/termometru - Gw 1/2 mm h6 - przyłącze wody kotłowej - Gw 6/4 mm h7 - przyłącze wody kotłowej - Gw 6/4 mm h8 - zasilanie wężownicy - Gw 1 mm h9 10) mm h10 - przyłącze czujnika/termometru - Gw 1/2 mm h11 - przyłącze wody kotłowej - Gw 6/4 mm h12 - przyłącze wody kotłowej - Gw 6/4 mm h13 - przyłącze czujnika/termometru - Gw 1/2 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga (bez ocieplenia, z wężownicą) kg schemat zbiornika buforowego o poj. 200 l z 1 węż mm rys. 50 schemat zbiornika buforowego o poj l z 1 węż. Dane techniczne zbiorników SG(B) l z dwiema węż. specyfikacja j. m. SG(B) 400 SG(B) 500 SG(B) 800 SG(B) 1000 SG(B) 1500 pojemność magazynowa 1 l pianka poliuretanowa SG(B) C D D D - - maksymalne ciśnienie pracy zbiornika MPa 0,3 0,3 0,3 0,3 0,3 0,3 maksymalne ciśnienie pracy wymiennika MPa 0,6 0,6 0,6 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C maksymalna temperatura pracy wymiennika C powierzchnia wymiennika kol. słonecznych m 2 1,8 2,5 3,0 3,5 4,0 4,5 pojemność wymiennika kol. słonecznych l 12,6 17,5 20,9 24,4 28,0 31,5 powierzchnia wymiennika górnego m 2 1,4 1,4 1,8 2,1 2,5 2,7 pojemność wymiennika górnego l 9,8 9,8 12,6 14,7 17,5 18,9 h1 - przyłącze wody kotłowej - Gw 6/4 mm h2 - przyłącze powrotu wymiennika - Gw 1 mm h3 - przyłącze wody kotłowej - Gw 6/4 mm h4 - przyłącze wody kotłowej - Gw 6/4 mm h5 - przyłącze czujnika/termometru - Gw 1/2 mm h6 - przyłącze wody kotłowej - Gw 6/4 mm h7 - przyłącze wody kotłowej - Gw 6/4 mm h8 - przyłącze zasilania wymiennika - Gw 1 mm h9 - przyłącze powrotu wymiennika górnego - Gw 1 mm h10 - przyłącze wody kotłowej - Gw 6/4 mm h11 - przyłącze czujnika/termometru - Gw 1/2 mm h12 - przyłącze wody kotłowej - Gw 6/4 mm h13 - przyłącze czujnika/termometru - Gw 1/2 mm h14 - przyłącze wody kotłowej - Gw 6/4 mm h15 - przyłącze zasilania wymiennika górnego - Gw 1 mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm wysokość przy pochyleniu mm waga (bez ocieplenia z dwiema wężownicami) kg Zbiorniki o poj l wyposażone są w regulowane stopki, zbiorniki o poj l stawiane są na pierścieniu. rys mm spust Gw1 nóżki z regulacją (do SG(B) 500) schemat zbiornika buforowego o poj l z 2 węż. rys mm rzut z góry nóżki z regulacją (do SG(B) 500) Dla pojemności 2000 l spust wody 5/4. 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Dla poj. 200 l przyłącze czujnika/termometru Gw 1/2, dla większych poj. przyłącze wody kotłowej Gw 6/4. rys

35 60 miesięcy gwarancji SG(B) z wężownicą spiralną l , , l , , l , , l , ,40 nieocieplone l , , l , , l , , l , , l , ,31 ocieplone twardą pianką poliuretanową, l , ,85 skay / folia PVC l , , l , , l , ,51 ocieplone rozbieralną miękką pianką l , ,00 poliuretanową, skay / folia PVC l , , l , ,65 Zastosowanie i zalety zbiorników SG(B) Zbiornik wody (bufor) przeznaczony do zdemineralizowanej wody kotłowej lub roztworu glikolu. Zasilanie z kilku niezależnych źródeł ciepła (kotła c.o., pompy ciepła, kominka). Zbiorniki buforowe wykończone są: - twardą pianką poliuretanową (poj l) lub - miękką rozbieralną pianką poliuretanową (poj l) lub - nieocieplone zabezpieczone tylko farbą antykorozyjną (w wersji podstawowej). Zbiorniki wykonywane na indywidualne zamówienie - przy innej konfiguracji wszystkie szczegóły techniczne (pojemność, ilość, umiejscowienie i średnica króćców przyłączeniowych itp.) uzgadniane są z działem technicznym przy sporządzaniu wyceny zasobnika. Maksymalne ciśnienie pracy zbiornika - 0,3 MPa (0,6 MPa na specjalne zamówienie); wymiennika - 0,6 MPa. Wszystkie podłączenia hydrauliczne umieszczone są z przodu zbiornika. ZBIORNIKI BUFOROWE NIEEMALIOWANE fot. 55 SG(B) nieocieplony SG(B) z dwiema wężownicami spiralnymi l twarda pianka poliuretanowa , , l , , l , ,81 ocieplone rozbieralną miękką pianką l , ,45 poliuretanową l , , l , ,75 Komplety elektryczne do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736, pokrywa flanszy Ø 180 mm z mufą 6/4 - stalowa ,00 116,85 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. fot. 56 SG(B) ocieplony miękką rozbieralną pianką poliuretanową Dzięki ochronie RESIST-TECH, żywotność zbiorników z grzałką el. wydłuża się nawet o 50%. Specjalny rezystor wyrównuje potencjały elektromagnetyczne pomiędzy anodą magnezową a grzałką elektryczną. Szczegóły w karcie gwarancyjnej. 1 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 35

36 ZASOBNIKI C.W.U. BEZ WĘŻOWNICY - TYP SG(S) ZASOBNIKI C.W.U. BEZ WĘŻOWNICY Dane techniczne zasobników SG(S) l specyfikacja j. m. SG(S) 100 SG(S) 120 SG(S) 140 pojemność magazynowa 1 l klasa efektywności energetycznej - C C D maksymalne ciśnienie pracy zbiornika MPa 0,6 0,6 0,6 maksymalna temperatura pracy zbiornika C anoda magnezowa mm 25x310 25x310 25x310 h1 - spust wody - Gw 3/4 mm h2 - dopływ zimnej wody - Gw 3/4 mm h3 - mufa pod czujnik I - Gw 1/2 2 mm h4 - cyrkulacja Gw 3/4 mm h5 - mufa pod czujnik II - Gw 1/2 2 mm h6 - odpływ c.w.u. - Gw 3/4 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg Dane techniczne zasobników SG(S) pojemność l j. m. SG(S) 200 SG(S) 300 SG(S) 400 SG(S) 500 pojemność magazynowa 1 l pianka polistyrenowa - D D - - pianka poliuretanowa - C C D D maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 1,0 maksymalna temperatura pracy zbiornika C anoda magnezowa górna dennica korek 5/4" 3 mm 38x400 38x400 38x400 38x400 otwór rewizyjny śruba M8 mm x200 38x200 h1 - spust wody Gw 1 mm h2 - dopływ zimnej wody - Gw 1 mm h3 - mufa pod czujnik 1 - Gw 1/2 2 mm h4 - mufa pod czujnik 2 - Gw 1/2 2 mm h5 - cyrkulacja - Gw 3/4 mm h6 - odpływ c.w.u. - Gw 1 mm L - wysokość mm D - zewnętrzna średnica zbiornika mm waga netto kg schemat zasobnika o pojemności l mufa pod dod. źródło Gw 3/4 mufa pod dod. źródło Gw 3/ mm rys. 54 schemat zasobnika o pojemności l mufa pod dod. źródło Gw 1 mufa pod dod. źródło Gw 1 otwór rewizyjny z możliwością montażu kompletu elektrycznego GE ø wewn. 115 ø zewn. 180 Dane techniczne zasobników SG(S) rys mm pojemność l j. m. SG(S) 720 SG(S) 1000 SG(S) 1500 pojemność magazynowa 1 l maksymalne ciśnienie pracy zbiornika MPa 1,0 1,0 1,0 maksymalna temperatura pracy zbiornika C anoda magnezowa górna dennica korek 2" mm 38x600 38x600 38x600 dolna cz. zbiornika korek 5/4" mm 38x200 38x400 38x400 h1 - dopływ zimnej wody - Gw 6/4 mm h2 - mufa pod dodatkowe źródło - Gw 6/4 mm h3 - mufa pod czujnik 1 - Gw 1/2 2 mm h4 - mufa pod dodatkowe źródło - Gw 6/4 mm h5 - mufa pod czujnik 2 - Gw 1/2 2 mm h6 - cyrkulacja - Gw 5/4 mm h7 - odpływ c.w.u. - Gw 6/4 mm L - wysokość mm 2050/ / / d - wewnętrzna średnica zbiornika mm D - zewnętrzna średnica zbiornika mm 855/ / / wysokość przy pochyleniu mm waga netto kg schemat zasobnika o pojemności l 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Nie ujęty w cenie podstawowej. 3 Od dnia korek anody magnezowej 5/4. 4 Twarda pianka poliuretanowa 70 mm / miękka pianka poliuretanowa 100 mm (rozbieralna). rys. 56 otwór rewizyjny z możliwością montażu kompletu elektrycznego GE lub wężownicy miedzianej ø wewn. 205 ø zewn

37 fot. 57 SG(S) l 60 miesięcy gwarancji fot. 58 SG(S) ocieplony miękką rozbieralną pianką poliuretanową SG(S) bez wężownicy l , , l , , l płaszcz z tworzywa szt., pianka polistyrenowa , , l , , l , , l płaszcz z tworzywa szt., twarda pianka poliur , , l , ,35 skay / folia PVC, pianka polistyrenowa l , , l , , l , , l , , l skay / folia PVC, twarda pianka poliuretanowa , , l , , l , , l , , l , ,27 skay / folia PVC, l , ,57 rozbieralna miękka pianka poliuretanowa l , ,97 Standardowy kolor obudowy skay / folia PVC - szary. Do wymienników SG(S) zalecamy stosowanie bezobsługowej aktywnej anody tytanowej podłączonej do zewnętrznego źródła napięcia: - dla pojemności do 300 l (mała anoda tytanowa) dopłata 515,00 zł netto. - dla pojemności l (duża pojedyncza anoda tytanowa) dopłata 955,00 zł netto. - dla pojemności l (duża podwójna anoda tytanowa) dopłata 1 145,00 zł netto. Komplety elektryczne, grzałki, moduły sterowania do montażu we własnym zakresie nr kat. model kod EAN cena kat. netto cena kat. brutto komplet elektryczny GE z grzałką 2 kw 230 V - K5/4" (I) ,00 146, komplet elektryczny GE z grzałką 3 kw 230 V - K5/4" (I) ,00 170, komplet elektryczny GE z grzałką 2 kw 230 V - K6/4 (I) ,00 153, komplet elektryczny GE z grzałką 3 kw 230 V - K6/4 (I) ,00 190, komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/ ,00 613, komplet elektryczny GE z grzałką 6 kw 400 V - K6/ ,00 639, komplet elektryczny GE z grzałką 9 kw 400 V - K6/ ,00 799, komplet elektryczny GE z grzałką 12 kw 400 V - K6/ , , komplet elektryczny GE z grzałką 12 kw na flanszy Ø 280mm , , komplet elektryczny GE z grzałką 18 kw na flanszy Ø 280mm , , komplet elektryczny GE z grzałką 24 kw na flanszy Ø 280mm , , komplet elektryczny GE z grzałką 4,5 kw 400 V - K6/4 Elektronik ,00 724, komplet elektryczny GE z grzałką 6 kw 400 V - K6/4 Elektronik ,00 736, grzałka do kompletu elektrycznego 2 kw 230 V na flanszy Ø ,00 170, grzałka do kompletu elektrycznego 3 kw 230 V na flanszy Ø ,00 170, grzałka do kompletu elektrycznego 4,5 kw 400 V na flanszy Ø ,00 355, grzałka do kompletu elektrycznego 6 kw 400 V na flanszy Ø ,00 355, grzałka do kompletu elektrycznego 9 kw 400 V na flanszy Ø ,00 416, grzałka do kompletu elektrycznego 12 kw 400 V na flanszy Ø ,00 416, grzałka do kompletu elektrycznego 18 kw 400 V na flanszy Ø ,00 453, grzałka do kompletu elektrycznego 24 kw 400 V na flanszy Ø ,00 490, moduł sterowania grzałką do 2 kw 230 V, duża pokrywa ,00 166, moduł sterowania grzałką 3 kw 230 V, duża pokrywa ,00 301, moduł sterowania grzałką 4,5 kw 400 V ,00 527, moduł sterowania grzałką 6 kw 400 V ,00 527, moduł sterowania grzałką 9 kw 400 V ,00 798, moduł sterowania grzałką 12 kw 400 V ,00 798, moduł sterowania grzałką 18 kw 400 V , , moduł sterowania grzałką 24 kw 400 V , , pokrywa flanszy Ø 180 mm z mufą 6/4 - stalowa ,00 116,85 M osłona czujnika (sonda) L mm 1/2 - miedziana ,00 15,99 Do wymienników marki Galmet zalecamy stosowanie izolowanych kompletów elektrycznych marki Galmet. W celu uzyskania najwyższej wydajności c.w.u. zalecamy montaż kompletu elektrycznego składającego się z dwóch elementów (grzałka elektryczna + moduł sterowania) w otworze rewizyjnym Ø 180 mm. Wyjątek stanowią zbiorniki o poj l typu: SG(S), SGW(S) SLIM, SGW(S)B SLIM. Tabela doboru kompletów elektrycznych GE do danej pojemności nr kat. model kpl. el. GE z grzałką 2 kw 230 V - K5/4" (I) kpl. el. GE z grzałką 3 kw 230 V - K5/4" (I) kpl. el. GE z grzałką 2 kw 230 V - K6/4 (I) kpl. el. GE z grzałką 3 kw 230 V - K6/4 (I) kpl. el. GE z grzałką 4,5 kw 400 V - K6/ kpl. el. GE z grzałką 6 kw 400 V - K6/ kpl. el. GE z grzałką 9 kw 400 V - K6/ kpl. el. GE z grzałką 12 kw 400 V - K6/ kpl. el. GE z grzałką 4,5 kw 400 V - K6/4 Elektronik kpl. el. GE z grzałką 6 kw 400 V - K6/4 Elektronik ZASOBNIKI C.W.U. BEZ WĘŻOWNICY Szczegóły w karcie gwarancyjnej. 1 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia fot. 59 Akcesoria Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 37

38 ZBIORNIK WARSTWOWY DO KOTŁÓW GAZOWYCH TYP SG(S) FUSION ZBIORNIKI WARSTWOWE DO KOTŁÓW GAZOWYCH Współpraca z dwufunkcyjnym kotłem gazowym. Maksymalne wykorzystanie warstwowego układania się wody. Oszczędność gazu przy małych poborach wody. Skrócony czas podgrzewania wody. Trzystopniowa pompa obiegowa o regulowanej wydajności w standardzie. Ocieplenie: gruba warstwa pianki poliuretanowej. Małe gabaryty zbiornika. Zbiornik warstwowy przeznaczony jest do współpracy z gazowym kotłem dwufunkcyjnym i przechowywania ciepłej wody użytkowej. Dzięki warstwowemu układaniu się podgrzewanej wody w zbiorniku, małe pobory wody nie uruchamiają kotła zbyt często, co wydłuża jego żywotność i pozwala oszczędzać gaz. 60 miesięcy gwarancji fot. 60 SG(S) Fusion Dane techniczne zbiornika SG(S) Fusion specyfikacja j.m. SG(S) Fusion 100 pojemność magazynowa 1 l 104 klasa efektywności energetycznej - C maksymalne ciśnienie pracy zbiornika MPa 1,0 maksymalna temperatura pracy zbiornika C 100 wydatek trwały c.w.u. Δt=30K l/h (kw) 660 (24) 774 (28) orientacyjny czas nagrzewania zasobnika Δt=45K 2 min (kw) 20 (24) 16 (28) anoda magnezowa górna dennica korek 5/4" mm 25x390 L - wysokość mm 900 D - zewnętrzna średnica zbiornika mm 600 waga netto kg 54 schemat zbiornika SG(S) Fusion 100 l D cyrkulacja 3/4 powrót z kotła 3/4 zasilanie kotła 3/4 odpływ c.w.u. 3/4 dopływ zimnej wody 3/4 termometr dopływ zimnej wody 3/4 Cena zbiornika SG(S) Fusion l SG(S) Fusion , ,70 SG(S) Fusion to idealne połączenie zbiornika z dwufunkcyjnym kotłem gazowym. pompa ładująca osłona czujnika 1/2 cyrkulacja 3/4 powrót z kotła 3/4 odpływ c.w.u. 3/4 termometr anoda magnezowa Gw 5/4 na komplet elektryczny GE spust wody 1 rys. 57 Szczegóły w karcie gwarancyjnej. 1 Zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/ Moc znamionowa na c.w.u. współpracującego kotła. Wiersze w tabeli w kolorze białym to gama podstawowa, stale dostępna. Wiersze w tabeli w kolorze szarym to gama o wydłużonym czasie realizacji. 38

39 ZBIORNIKI NA ZAMÓWIENIA INDYWIDUALNE zbiorniki do odzysku ciepła wykonywane na zamówienie zbiorniki z wężownicami miedzianymi karbowanymi bufor z połączeniami kołnierzowymi WYKONANIA SPECJALNE rys. 58 rys. 59 fot. 61 Dostępne pojemności: 80, 100, 120, 140 l powierzchnia 0,9 m 2 czynnik roboczy R134a maksymalne ciśnienie robocze 25 bar. Możliwość zastosowania dodatkowych wężownic miedzianych karbowanych o powiększonej powierzchni grzewczej montowanych na flanszach do zbiorników od 200 do 1500 l: 1,0 m 2 / 1,8 m 2 / 2,3 m 2 / 3,6 m 2 / 4,5 m 2 Możliwość połączenia zbiorników poprzez kołnierze, co minimalizuje straty ciśnieniowe i ułatwia przepływ wody pomiędzy zbiornikami w instalacji cieplnej. PRZYKŁADOWE ATRAPY, PRZEKROJE, EKSPOZYTORY nr kat. nazwa cena netto cena brutto A atrapa SG5 nadumywalkowy 19,00 23,37 A atrapa SG5 podumywalkowy 19,00 23,37 A atrapa Mars 10 l nadumywalkowy 19,00 23,37 A atrapa Mars 10 l podumywalkowy 19,00 23,37 A atrapa SG Neptun Elektronik 19,00 23,37 A atrapa SG Vulcan Elektronik Pro 19,00 23,37 P przekrój SGW(L)P (dwupłaszczowy), bez izolacji 69,00 84,87 P przekrój SGW(L)x2, polistyren 69,00 84,87 P przekrój SGW(L)x2, poliuretan 69,00 84,87 P przekrój SG Neptun Kombi Elektronik 69,00 84,87 P przekrój SGW(S) Tower, skay 69,00 84,87 P przekrój SGW(S)B (biwalentny) 300 l 149,00 183,27 P przekrój zbiornika kombinowanego SG(K) Kumulo 300/80 l z wężownicą spiralną 149,00 183,27 A ekspozytor GT ogrzewaczy SGW(L) 69,00 84,87 A ekspozytor GT ogrzewaczy SG 69,00 84,87 przykładowy ekspozytor KOLORYSTYKA Wszystkie wymienniki w płaszczu metalowym dostępne są także w innych (oprócz białego) kolorach obudowy (nr RAL): czerwony 3020 końcówka nr kat. 30 niebieski 5015/5002 końcówka nr kat. 50 Standardowym kolorem płaszcza z tkaniny typu skay jest kolor szary, dostępne są również następujące kolory: czerwony końcówka nr kat. 30 niebieski końcówka nr kat. 50 zielony 6029 końcówka nr kat. 60 metalik 9006 końcówka nr kat. 90 zielony końcówka nr kat. 60 biały końcówka nr kat. 70 młoteczkowy 9105 końcówka nr kat. 40 Dopłata za kolor płaszcza metalowego 85,00 zł netto (dla pojemności do 140 l), 170,00 zł (dla 200 l - SGW(S) Vulcan Kombi), 100,00 zł netto w przypadku farby strukturalnej / młoteczkowej. Zmiana koloru płaszcza z tkaniny bez dopłaty. fot

40 AKCESORIA I CZĘŚCI ZAMIENNE AKCESORIA I CZĘŚCI ZAMIENNE l.p. numer katalogowy nazwa cena kat. netto cena kat. brutto 1 M Aktywna anoda tytanowa (mała) z zasilaczem i śrubą M8 (bez korka) 515,00 633,45 2 M Aktywna anoda tytanowa (duża) z zasilaczem i śrubą M8 (bez korka) 955, ,65 3 M M Aktywna anoda tytanowa (duża podwójna Maxi) z zasilaczem i śrubą M8 (bez korka) Aktywna anoda tytanowa (duża podwójna Maxi) z zasilaczem i śrubą M8 - tylko zbiornik SGW(S)B 1500 (bez korka) 1 145, , , ,57 5 M Anoda magnezowa Ø18x40 ze śrubą M6 13,00 15,99 6 M Anoda magnezowa Ø18x40 na pręcie 85 ze śrubą M6, Mars 14,00 17,22 7 M Anoda magnezowa Ø22x40 na pręcie 160 mm M6, 5-10 l 14,00 17,22 8 M Anoda magnezowa Ø25x80 na pręcie 200 mm M6, Longer 30 l 19,00 23,37 9 M Anoda magnezowa Ø25x190 na pręcie 200 mm M6, Longer l 19,00 23,37 10 M Anoda magnezowa Ø25x200 ze śrubą M8 19,00 23,37 11 M Anoda magnezowa Ø25x310 ze śrubą M8 25,00 30, Anoda magnezowa Ø25x310 z korkiem 5/4" mosiężnym 35,00 43,05 13 M Anoda magnezowa Ø25x390 ze śrubą M8 29,00 35, Anoda magnezowa Ø25x390 z korkiem 5/4" mosiężnym 39,00 47, Anoda magnezowa Ø25x390 z korkiem 2" mosiężnym 44,00 54, Anoda magnezowa Ø26x550 z korkiem 5/4 mosiężnym, SGW(S) Vulcan Kombi l 57,00 70, Anoda magnezowa Ø33x200 z korkiem 5/4" mosiężnym 37,00 45, Anoda magnezowa Ø33x250 z korkiem 5/4" mosiężnym 39,00 47,97 19 M Anoda magnezowa Ø38x200 ze śrubą M8 35,00 43,05 20 M Anoda magnezowa Ø38x400 ze śrubą M8 65,00 79, Anoda magnezowa Ø38x400 z korkiem 5/4" mosiężnym 74,00 91, Anoda magnezowa Ø38x400 z korkiem 2" mosiężnym 74,00 91, Anoda magnezowa Ø38x600 z korkiem 5/4" mosiężnym 110,00 135, Anoda magnezowa Ø38x600 z korkiem 2" mosiężnym 110,00 135,30 25 M Bateria ścienna ogrzewacza nadumywalkowego - metal (bez wężyków) 79,00 97,17 26 M Bateria trójdrożna ogrzewacza podumywalkowego (z wężykami) 320,00 393,60 27 M Czujnik temperatury Elektronik 17,00 20,91 28 M Elektroniczny sterownik Neptun Elektronik (pokrętło - stary typ) 95,00 116,85 29 M Elektroniczny sterownik Neptun Elektronik (trapez - nowy typ) 95,00 116,85 30 M Elektroniczny sterownik Vulcan Elektronik Pro (ST-385) 232,00 285,36 31 M Grzałka 1,5kW, 230V "Agrafka" el. nierdzewny, bez korka 39,00 47,97 32 M Grzałka 2 kw, 230V "Agrafka" el. nierdzewny, bez korka 43,00 52, Grzałka 1,5kW 230V na korku 5/4" 45,00 55, Grzałka 1,5kW 230V na korku 2" 45,00 55,35 35 M Grzałka elektryczna 1,5kW, 230V na korku 5/4" + sonda (5,10, Mars) 49,00 60, Grzałka 1,5kW 230V do zbiornika emaliowanego na flanszy Ø zew.125 mm/5 śrub, bez anody Grzałka 1,5kW 230V do zbiornika emaliowanego na flanszy Ø zew.125 mm/6 śrub, bez anody Grzałka 2 kw 230V do zbiornika emaliowanego na flanszy Ø zew.125 mm/5 śrub, bez anody Grzałka 2 kw 230V do zbiornika emaliowanego na flanszy Ø zew.125 mm/6 śrub, bez anody Grzałka 2 kw, 230V do zbiornika emaliowanego na flanszy Ø zew. 125 mm / 5 śrub (osłona stalowa) 75,00 92,25 75,00 92,25 75,00 92,25 75,00 92,25 85,00 104, Grzałka do kpl. elektrycznego 2 kw 230V na flanszy Ø ,00 170, Grzałka do kpl. elektrycznego 3 kw 230V na flanszy Ø ,20 157, Grzałka do kpl. elektrycznego 4,5 kw (31,5kW) na flanszy ,00 355, Grzałka do kpl. elektrycznego 6 kw (32 kw) na flanszy ,00 355, Grzałka do kpl. elektrycznego 9 kw (33 kw) na flanszy ,00 416, Grzałka do kpl. elektrycznego 12 kw (34kW) na flanszy ,00 416, Grzałka do kpl. elektrycznego 18 kw (36 kw) na flanszy ,00 453, Grzałka do kpl. elektrycznego 24 kw (38kW) na flanszy ,00 490, Klucz do kompletów elektrycznych - K5/4", K6/4" 69,00 84, Komplet el. GE z grz. 2 kw 230V - K5/4" (I) 1 119,00 146, Komplet el. GE z grz. 2 kw 230V - K6/4" (I) 1 125,00 153, Komplet el. GE z grz. 3 kw 230V - K5/4" (I) 1 139,00 170, Komplet el. GE z grz. 3 kw 230V - K6/4" (I) 1 155,00 190, Komplet el. GE z grz. 4,5 kw 400V - K6/4" 499,00 613, Komplet el. GE z grz. 6 kw 400V - K6/4" 520,00 639, Komplet el. GE z grz. 9 kw 400V - K6/4" 650,00 799, Komplet el. GE z grz.12 kw 400V - K6/4" 1 050, , Komplet el. GE z grz. 4,5 kw 400V - K6/4" Elektronik 589,00 724, Komplet el. GE z grz. 6 kw 400V - K6/4" Elektronik 599,00 736, Komplet el. GE z grz. 12 kw 400V na flanszy Ø 280 mm 990, , Komplet el. GE z grz. 18 kw 400V na flanszy Ø 280 mm 1 780, , Komplet el. GE z grz. 24 kw 400V na flanszy Ø 280 mm 1 969, ,87 63 M Korek 1/2" mosiężny 3,60 4,43 64 M Korek 5/4" mosiężny 7,90 9,72 65 M Korek 6/4" mosiężny 8,50 10,46 66 M Korek 2" mosiężny 9,90 12,18 l.p. numer katalogowy nazwa cena kat. netto cena kat. brutto Korek 5/4" mosiężny z otworem Ø 10 mm pod montaż anody tyt. 11,50 14,15 68 M Korek 2" mosiężny z otworem Ø 10 mm pod montaż anody tytanowej 17,00 20, Moduł sterowania grzałką SGW(L) do 2 kw, 230 V, pianka 119,00 146, Moduł sterowania grzałką do 2 kw 230 V, mała pokrywa 119,00 146, Moduł sterowania grzałką do 2 kw 230 V, duża pokrywa 135,00 166, Moduł sterowania grzałką 3 kw, 230V, duża pokrywa 245,00 301, Moduł sterowania grzałką 4,5 kw 400 V 429,00 527, Moduł sterowania grzałką 6 kw 400 V 429,00 527, Moduł sterowania grzałką ogrzewacza poziomego 4,5-6 kw 400 V 429,00 527, Moduł sterowania grzałką 9 kw 400 V 649,00 798, Moduł sterowania grzałką 12 kw 400 V 649,00 798, Moduł sterowania grzałką 18 kw 400 V 1 410, , Moduł sterowania grzałką 24 kw 400 V 1 569, ,87 80 M Ogranicznik temperatury BOT 10A, do 2 kw 230 V bimetaliczny 9,50 11,69 81 M Ogranicznik temperatury 16A, do 3 kw 230 V kapilarny 19,00 23,37 82 M O-ring 5/4 2,90 3,57 83 M O-ring 2 2,90 3,57 84 M Osłona czujnika (sonda) miedziana 1/2" L=100 13,00 15,99 85 M Osłona czujnika (sonda) miedziana 1/2" L=200 14,50 17,84 86 M Osłona czujnika (sonda) miedziana 3/4" L=110 15,50 19, Pokrywa ABS Neptun Kombi - górna 85,00 104, Pokrywa flanszy metalowa 125 mm z mufą 5/4" - 5 otworów 68,00 83, Pokrywa flanszy metalowa 125 mm z mufą 5/4" - 6 otworów 68,00 83, Pokrywa flanszy Ø 180 mm z mufą 6/4" - stalowa 95,00 116, Pokrywa flanszy Ø 180 mm z otworem Ø10 mm do montażu anody tytanowej - stalowa 97,00 119, Pokrywa flanszy metalowa 180 mm pełna 97,00 119,31 93 M Termometr bimetaliczny 66/G P/8 1/2" 23,00 28,29 94 M Termostat EGO 4,5-12 kw 400V 145,00 178,35 95 M Termostat 16A, 230V CZ 25,00 30,75 96 M Termostat profesjonalny do sterowania z kotła c.o. 115,00 141,45 97 M Tester anody magnezowej 55,00 67, Uszczelka Ø 96mm pod flanszę 125 mm 7,00 8, Uszczelka Ø96 pod flanszę z grzałką Ø zewn. 125 mm 7,00 8, Uszczelka pod flanszę Ø zewn. 125 mm / 5 śrub 9,00 11, Uszczelka pod flanszę Ø zewn. 125 mm / 6 śrub 9,00 11, Uszczelka Ø125/62 pod flanszę Ø 125 mm z mufą 5/4"- 5 śrub 9,00 11, Uszczelka Ø96/65 pod flanszę Ø 125 mm z mufą 5/4"- 6 śrub 9,00 11, M Uszczelka pod flanszę z grzałką Ø zewn 125 mm / 5 śrub 9,00 11, Uszczelka pod flansze z 3 grzałkami Ø180 mm 12,90 15, M Uszczelka flanszy Ø180 mm 13,00 15, M Uszczelka pod flanszę Ø 260 mm do zbiornika kombinowanego 18,00 22, M Wężyki do baterii nadumywalkowej (dł. 250 mm) 1/2": 14x1 / 1 szt. 22,00 27, Wspornik do naczyń wyrównawczych 44,00 54, Wspornik z regulacją do zbiornika poziomego GT l, komplet 56,00 68, Wspornik do zbiornika poziomego l 125,00 153, M Zawór bezpieczeństwa 6 bar 1/2" ZB-4 Slim 19,90 24, M Zawór bezpieczeństwa 6 bar 1/2" ZB-4 31,00 38, M Zawór bezpieczeństwa 6 bar 3/4" ZB-8 51,00 62, M Zawór bezpieczeństwa 9 bar 3/4" ZB-8 57,00 70, M Zespół zaworów mieszających 221,00 271,83 W celu zapewnienia klientom dostępu do pełnego asortymentu akcesoriów i części zamiennych został uruchomiony sklep internetowy z częściami. Błyskawiczna wysyłka. Czynne 24 h / 7 dni w tygodniu. Więcej szczegółów na 1 Komplety elektryczne izolowane dostępne od drugiej połowy kwietnia

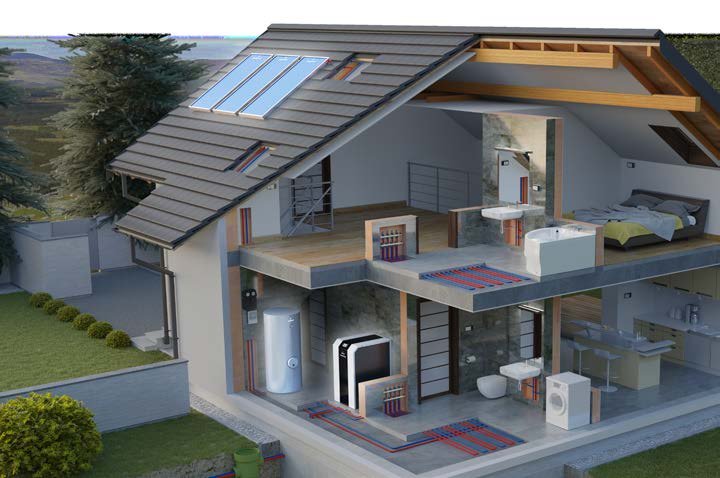

41 HYBRYDOWE SYSTEMY GRZEWCZE GALMET Wybierając hybrydowy system grzewczy zyskujesz: Jeden sterownik do całego systemu. Jednego producenta, instalatora i serwis całego systemu. Atrakcyjną cenę systemu. Pomoc naszego doradcy w doborze i konfiguracji urządzeń. Pomoc w znalezieniu lokalnego wykonawcy instalacji. Systemy, w skład których wchodzą urządzenia korzystające z odnawialnych źródeł energii (OZE), kwalifikują się do dofinansowania z programów regionalnych lub ogólnopolskich. Poprawiasz jakość środowiska naturalnego, w którym żyjesz. Zakup wszystkich urządzeń od jednego producenta pozwala na zastosowanie dowolnej kombinacji wielu urządzeń, przy pewności optymalnego działania całego systemu. Wszystko po to, by sprostać indywidualnym wymaganiom każdego klienta. HYBRYDOWE SYSTEMY GRZEWCZE Przykładowy hybrydowy system grzewczy Galmet: wymiennik c.w.u. kolektory słoneczne pompa ciepła 41

42 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET HYBRYDOWE SYSTEMY GRZEWCZE System hybrydowy α - alfa Założenia projektowe: Do podgrzewania c.w.u. Ilość osób: 2-4 W skład systemu wchodzi: 2 kolektory miedziane KSG 21 Premium GT z osprzętem Pompa ciepła Spectra 200 l Cena hybrydowego systemu grzewczego α - alfa nazwa systemu nr katalogowy skład systemu α - alfa SG pompa ciepła Spectra 200 l (nr kat ) - 2 kolektory KSG 21 Premium GT (nr kat ) + osprzęt cena kat. netto zestawu cena kat. brutto zestawu , ,27 Oszczędzasz 845,00 zł System hybrydowy β - beta Założenia projektowe: Powierzchnia grzewcza do 160 m 2 Ilość osób: 3-4 W skład systemu wchodzi: Pompa ciepła Spectra 200 l Kocioł c.o. na pellet EKO-GT KPP Cena hybrydowego systemu grzewczego β - beta nazwa systemu nr katalogowy skład systemu β - beta SG pompa ciepła Spectra 200 l (nr kat ) - kocioł c.o. na pellet EKO-GT KPP 16 kw (nr kat ) cena kat. netto zestawu cena kat. brutto zestawu , ,17 Oszczędzasz 1 201,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 42

43 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET System hybrydowy γ - gamma Założenia projektowe: Powierzchnia grzewcza do 170 m 2 Ilość osób: 3-4 W skład systemu wchodzi: Pompa ciepła Basic 200 l Kocioł c.o. KWPD 17 kw HYBRYDOWE SYSTEMY GRZEWCZE Cena hybrydowego systemu grzewczego γ - gamma nazwa systemu nr katalogowy skład systemu γ - gamma SG pompa ciepła Basic 200 l (nr kat ) - kocioł c.o. KWPD 17 kw (nr kat ) cena kat. netto zestawu cena kat. brutto zestawu , ,27 Oszczędzasz 978,00 zł System hybrydowy Δ - delta Założenia projektowe: Powierzchnia grzewcza do 250 m 2 Ilość osób: 3-4 W skład systemu wchodzi: Pompa ciepła Basic 270 l Kocioł c.o. KWP 25 kw 2 kolektory aluminiowe KSG 27 GT z osprzętem Cena hybrydowego systemu grzewczego Δ - delta nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz Δ - delta SG pompa ciepła Basic 270 l z 2 wężownicami (nr kat ) - kocioł c.o. KWP 25 kw (nr kat ) - 2 kolektory KSG 27 GT (nr kat ) + osprzęt , , ,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 43

44 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET HYBRYDOWE SYSTEMY GRZEWCZE System hybrydowy ε - epsilon Założenia projektowe: Powierzchnia grzewcza do 120 m 2 Ilość osób: 3-5 W skład systemu wchodzi: 3 kolektory aluminiowe KSG 21 GT z osprzętem Wymiennik biwalentny SGW(S)B Tower Biwal 300 l Kocioł c.o. KWP 12 kw Cena hybrydowego systemu grzewczego ε - epsilon nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz ε - epsilon SG kolektory aluminiowe KSG 21 GT (nr kat ) z osprzętem - wymiennik biwalentny SGW(S)B Tower Biwal 300 l (nr kat ) - kocioł c.o. KWP 12 kw (nr kat ) , ,27 649,00 zł System hybrydowy ζ - zeta Założenia projektowe: Powierzchnia grzewcza do 150 m 2 Ilość osób: 3-4 W skład systemu wchodzi: Pompa ciepła Maxima 10GT Wymiennik SGW(S) Maxi 250 l Cena hybrydowego systemu grzewczego ζ - zeta nazwa systemu nr katalogowy skład systemu ζ - zeta SG pompa ciepła Maxima 10GT (nr kat ) - wymiennik SGW(S) Maxi 250 l (nr kat ) cena kat. netto zestawu cena kat. brutto zestawu , ,70 Oszczędzasz 1 855,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 44

45 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET System hybrydowy η - eta Założenia projektowe: Powierzchnia grzewcza do 180 m 2 Ilość osób: 3-5 W skład systemu wchodzi: Pompa ciepła Maxima 12GT Wymiennik SGW(S) Maxi 300 l Zbiornik buforowy 400 l HYBRYDOWE SYSTEMY GRZEWCZE Cena hybrydowego systemu grzewczego η - eta nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz η - eta SG pompa ciepła Maxima 12GT (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) - zbiornik buforowy 400 l (nr kat ) , , ,00 zł System hybrydowy ι - jota Założenia projektowe: Powierzchnia grzewcza do 130 m 2 Ilość osób: 3-5 W skład systemu wchodzi: Pompa ciepła Airmax 2 12GT Wymiennik SGW(S) Maxi 300 l Zbiornik buforowy 300 l Cena hybrydowego systemu grzewczego ι - jota nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz ι - jota SG pompa ciepła Airmax 2 12GT (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) - zbiornik buforowy 300 l (nr kat ) , , ,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 45

46 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET HYBRYDOWE SYSTEMY GRZEWCZE System hybrydowy ο - omicron Założenia projektowe: Powierzchnia grzewcza do 120 m 2 Ilość osób: 3-5 W skład systemu wchodzi: Pompa ciepła Maxima 7GT 3 kolektory miedziane KSG 27 Premium GT z osprzętem Zbiornik kombinowany SG(K) 380/120 l z 1 wężownicą Cena hybrydowego systemu grzewczego ο - omicron nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz ο - omicron SG pompa ciepła Maxima 7GT (nr kat ) - 3 kolektory miedziane KSG 27 Premium GT (nr kat ) + osprzęt - zbiornik kombinowany SG(K) 380/120 l z 1 wężownicą (nr kat ) , , ,00 zł System hybrydowy ϒ - ypsilon Założenia projektowe: Powierzchnia grzewcza do 300 m 2 Ilość osób: 6-10 W skład systemu wchodzi: 7 kolektorów miedzianych KSG 21 Premium GT z osprzętem Kocioł c.o. KWP 30 kw Zbiornik akumulacyjny warstwowy Multi-Inox 1000 l Cena hybrydowego systemu grzewczego ϒ - ypsilon nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz ϒ - ypsilon SG kolektorów miedzianych KSG 21 Premium GT (nr kat ) z osprzętem - kocioł c.o. KWP 30 kw (nr kat ) - zbiornik akumulacyjny warstwowy Multi-Inox 1000 l (nr kat ) , , ,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 46

47 PRZYKŁADOWE SCHEMATY HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET System hybrydowy Mini Założenia projektowe: Powierzchnia grzewcza do 120 m 2 Ilość osób: 3-4 W skład systemu wchodzi: Pompa ciepła Spectra 200 l Kocioł c.o. KWP S 12 kw HYBRYDOWE SYSTEMY GRZEWCZE Cena hybrydowego systemu grzewczego Mini nazwa systemu nr katalogowy skład systemu Mini SG pompa ciepła Spectra 200 l (nr kat ) - kocioł c.o. KWP S 12 kw (nr kat ) cena kat. netto zestawu cena kat. brutto zestawu , ,27 Oszczędzasz 960,00 zł System hybrydowy Midi Założenia projektowe: Powierzchnia grzewcza do 170 m 2 Ilość osób: 2-3 W skład systemu wchodzi: 2 kolektory miedziane KSG 27 Premium GT z osprzętem Zbiornik kombinowany SG(K) 380/120 l z 2 wężownicami Kocioł c.o. EKO-GT KWP 17 kw Cena hybrydowego systemu grzewczego Midi nazwa systemu nr katalogowy skład systemu cena kat. netto zestawu cena kat. brutto zestawu Oszczędzasz Midi SG kolektory miedziane KSG 27 Premium GT (nr kat ) + osprzęt - zbiornik kombinowany SG(K) 380/120 l z 2 wężownicami (nr kat ) - kocioł c.o. EKO-GT KWP 17 kw (nr kat ) , , ,00 zł W porównaniu z zakupem urządzeń osobno. Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 47

48 WYKAZ HYBRYDOWYCH SYSTEMÓW GRZEWCZYCH GALMET HYBRYDOWE SYSTEMY GRZEWCZE nazwa systemu nr katalogowy skład systemu Energy Flow GT SG pompa ciepła Spectra 200 l (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 2,0 kw z inwerterem 1-fazowym (nr kat ) Energy Max GT Energy Air GT SG SG pompa ciepła Maxima 10GT (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 2,5 kw z inwerterem 3-fazowym (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) - pompa ciepła Airmax 2 12 GT (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 2,5 kw z inwerterem 3-fazowym (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) α - alfa SG pompa ciepła Spectra 200 l (nr kat ) - 2 kolektory KSG 21 Premium GT (nr kat ) + osprzęt β - beta SG pompa ciepła Spectra 200 l (nr kat ) - kocioł c.o. na pellet EKO-GT KPP 16 kw (nr kat ) γ - gamma SG pompa ciepła Basic 200 l (nr kat ) - kocioł c.o. KWPD 17 kw (nr kat ) Δ - delta ε - epsilon SG SG pompa ciepła Basic 270 l z 2 wężownicami (nr kat ) - kocioł c.o. KWP 25 kw (nr kat ) - 2 kolektory KSG 27 GT (nr kat ) + osprzęt - 3 kolektory aluminiowe KSG 21 GT (nr kat ) z osprzętem - wymiennik biwalentny SGW(S)B Tower Biwal 300 l (nr kat ) - kocioł c.o. KWP 12 kw (nr kat ) ζ - zeta SG pompa ciepła Maxima 10GT (nr kat ) - wymiennik SGW(S) Maxi 250 l (nr kat ) cena kat. netto zestawu cena kat. brutto zestawu , , , , , , , , , , , , , , , , , ,70 Oszczędzasz 1 090,00 zł 3 030,00 zł 3 389,00 zł 845,00 zł 1 201,00 zł 978,00 zł 1 410,00 zł 649,00 zł 1 855,00 zł η - eta SG pompa ciepła Maxima 12GT (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) - zbiornik buforowy 400 l (nr kat ) , , ,00 zł θ - theta SG pompa ciepła Maxima 10GT (nr kat ) - wymiennik SGW(S) Maxi 250 l (nr kat ) - zbiornik buforowy 300 l (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 3,0 kw z inwerterem 3-fazowym (nr kat ) , , ,00 zł ι - jota SG pompa ciepła Airmax 2 12GT (nr kat ) - wymiennik SGW(S) Maxi 300 l (nr kat ) - zbiornik buforowy 300 l (nr kat ) , , ,00 zł κ - kappa SG pompa ciepła Airmax 2 9GT (nr kat ) - wymiennik płytowy glikol-woda do pompy ciepła Airmax 2 9GT (nr kat ) - wymiennik SGW(S) Maxi 250 l (nr kat ) - zbiornik buforowy 200 l (nr kat ) , , ,00 zł λ - lambda SG pompa ciepła Airmax 2 15GT (nr kat ) - wymiennik SGW(S) Maxi 400 l (nr kat ) - zbiornik buforowy 500 l (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 3,0 kw z inwerterem 3-fazowym (nr kat ) , , ,00 zł ξ - ksi SG pompa ciepła Airmax 2 15GT (nr kat ) - wymiennik płytowy glikol-woda do pompy ciepła Airmax 2 15GT (nr kat ) - 6 kolektorów KSG 21 Premium GT (nr kat ) + osprzęt - zbiornik kombinowany SG(K) 600/200 l z 1 wężownicą (nr kat ) , , ,00 zł ο - omicron SG pompa ciepła Maxima 7GT (nr kat ) - 3 kolektory miedziane KSG 27 Premium GT (nr kat ) + osprzęt - zbiornik kombinowany SG(K) 380/120 l z 1 wężownicą (nr kat ) , , ,00 zł Σ - sigma SG pompa ciepła Maxima 7GT (nr kat ) - 3 kolektory miedziane KSG 27 Premium GT (nr kat ) + osprzęt - wymiennik biwalentny SGW(S)B Maxi Plus 300 l (nr kat ) , , ,00 zł ϒ - ypsilon SG kolektorów miedzianych KSG 21 Premium GT (nr kat ) z osprzętem - kocioł c.o. KWP 30 kw (nr kat ) - zbiornik akumulacyjny warstwowy Multi-Inox 1000 l (nr kat ) , , ,00 zł Ω - omega SG pompa ciepła Airmax 2 15GT (nr kat ) - 7 kolektorów KSG 21 Premium GT (nr kat ) z osprzętem - kocioł c.o. KWP 30 kw (nr kat ) - zbiornik akumulacyjny warstwowy Multi-Inox 1000 l (nr kat ) , , ,00 zł Mini SG pompa ciepła Spectra 200 l (nr kat ) - kocioł c.o. KWP S 12 kw (nr kat ) , ,27 960,00 zł Midi SG kolektory miedziane KSG 27 Premium GT (nr kat ) + osprzęt - zbiornik kombinowany SG(K) 380/120 l z 2 wężownicami (nr kat ) - kocioł c.o. EKO-GT KWP 17 kw (nr kat ) , , ,00 zł Maxi SG W porównaniu z zakupem urządzeń osobno. - pompa ciepła Airmax 2 15GT (nr kat ) - kocioł c.o. na pellet EKO-GT KPP 16 kw (nr kat ) - wymiennik biwalentny SGW(S)B Maxi Plus 500 l (nr kat ) - zestaw fotowoltaiczny ON-GRID o mocy 3,0 kw z inwerterem 3-fazowym (nr kat ) - zbiornik buforowy 400 l z wężownicą (nr kat ) , , ,00 zł Przedstawione projekty instalacji są wyłącznie rozwiązaniami przykładowymi i zostały stworzone zgodnie z istniejącymi standardami. Należy również pamiętać, aby przy każdej inwestycji projekt był skonsultowany z projektantem i dostosowany do istniejących warunków i wymogów konkretnej instalacji. Urządzenia wchodzące w skład systemów hybrydowych nie podlegają standardowemu rabatowaniu i nie mogą być rozdzielane w celu dalszej odsprzedaży. 48

49 NOTATKI 49

50 REGIONY DZIAŁANIA DORADCÓW TECHNICZNO-HANDLOWYCH REGIONY DZIAŁANIA DORADCÓW TECHNICZNO-HANDLOWYCH Szczecin Gorzów Wielkopolski Zielona Góra Jelenia Góra Koszalin Olsztyn Legnica Wałcz Wałbrzych Piła Kłodzko Poznań Wrocław Słupsk 4 Nysa Bydgoszcz Opole Konin Kalisz K-Koźle Głubczyce siedziba firmy Gdańsk 9 Toruń Częstochowa Katowice Trzebinia Andrychów Bielsko -Biała Elbląg Włocławek Braniewo Łódź Płock Piotrków Trybunalski Olkusz Zakopane Kielce Kraków 5 Warszawa Tarnów Nowy Sącz Radom Siedlce Rzeszów Suwałki Lublin Przemyśl Białystok Biała Podlaska Zamość Wicedyrektor ds. handlu Polska Północna Wiesław Gwizdała kom w.gwizdala@galmet.com.pl 1. Marek Sobierajski kom m.sobierajski@galmet.com.pl 2. Wojciech Idziak kom w.idziak@galmet.com.pl Wicedyrektor ds. handlu Polska Południowa Sławomir Ociepa kom s.ociepa@galmet.com.pl 6. Justyna Zielińska-Popławska kom j.zielinska@galmet.com.pl 7. Jarosław Ograczyk kom j.ograczyk@galmet.com.pl 3. Łukasz Horoszko kom l.horoszko@galmet.com.pl 8. Dariusz Zinkowski kom d.zinkowski@galmet.com.pl 4. Przemysław Racki kom p.racki@galmet.com.pl 9. Andrzej Kozieł kom a.koziel@galmet.com.pl 5. Marcin Szczęsny kom m.szczesny@galmet.com.pl 10. Olaf Galara kom olafgalara@galmet.com.pl 50

51 DANE KONTAKTOWE DZIAŁ SPRZEDAŻY: Tomasz Maliszewski tel kom woj.: śląskie, opolskie, dolnośląskie, lubuskie (cz. południowa) Stanisław Dąbrowa tel kom woj.: lubuskie (cz. północna), wielkopolskie, kujawsko-pomorskie, zachodnio-pomorskie Mateusz Lenartowicz tel kom woj.: pomorskie, warmińsko-mazurskie, podlaskie, mazowieckie, łódzkie DZIAŁ WSPARCIA TECHNICZNEGO: Doradca techniczny ds. systemów słonecznych: Sebastian Mamczur tel kom Doradca techniczny ds. pomp ciepła: Julia Sobaszek tel kom Doradca techniczny ds. kotłów c.o.: Artur Adamów tel kom SERWIS: tel Formularz zgłoszeniowy dostępny na stronie DZIAŁ EKSPORTU: Dariusz Siudmak tel kom Krzysztof Rudnicki tel kom DANE KONTAKTOWE Rafał Haremza tel kom woj.: lubelskie, świętokrzyskie, podkarpackie, małopolskie Doradca techniczny ds. zbiorników: Roman Balicz tel kom Salon ekspozycyjny producenta tel Doradca ds. dofinansowań: Ewelina Barton kom Weź udział w programie partnerskim i odbierz jeszcze więcej nagród! kupuj produkty GALMET zbieraj PUNKTY odbieraj NAGRODY Odwiedź i rejestruj produkty już dziś! Program Zapunktuj z Galmetem jest przeznaczony dla instalatorów montujących produkty marki Galmet. W edycji 2016/2017 wszystkich uczestników programu zapraszamy do dalszego zbierania punktów za zakupy, a teraz także, odbierania gotówki za montaż urządzeń Galmet! Szczegóły i regulamin na 51
