1 11/2008 Informacja dla użytkownika PL Instrukcja montażu i użytkowania Doka-rusztowanie nośne Staxo Specjaliścitechniki deskowań

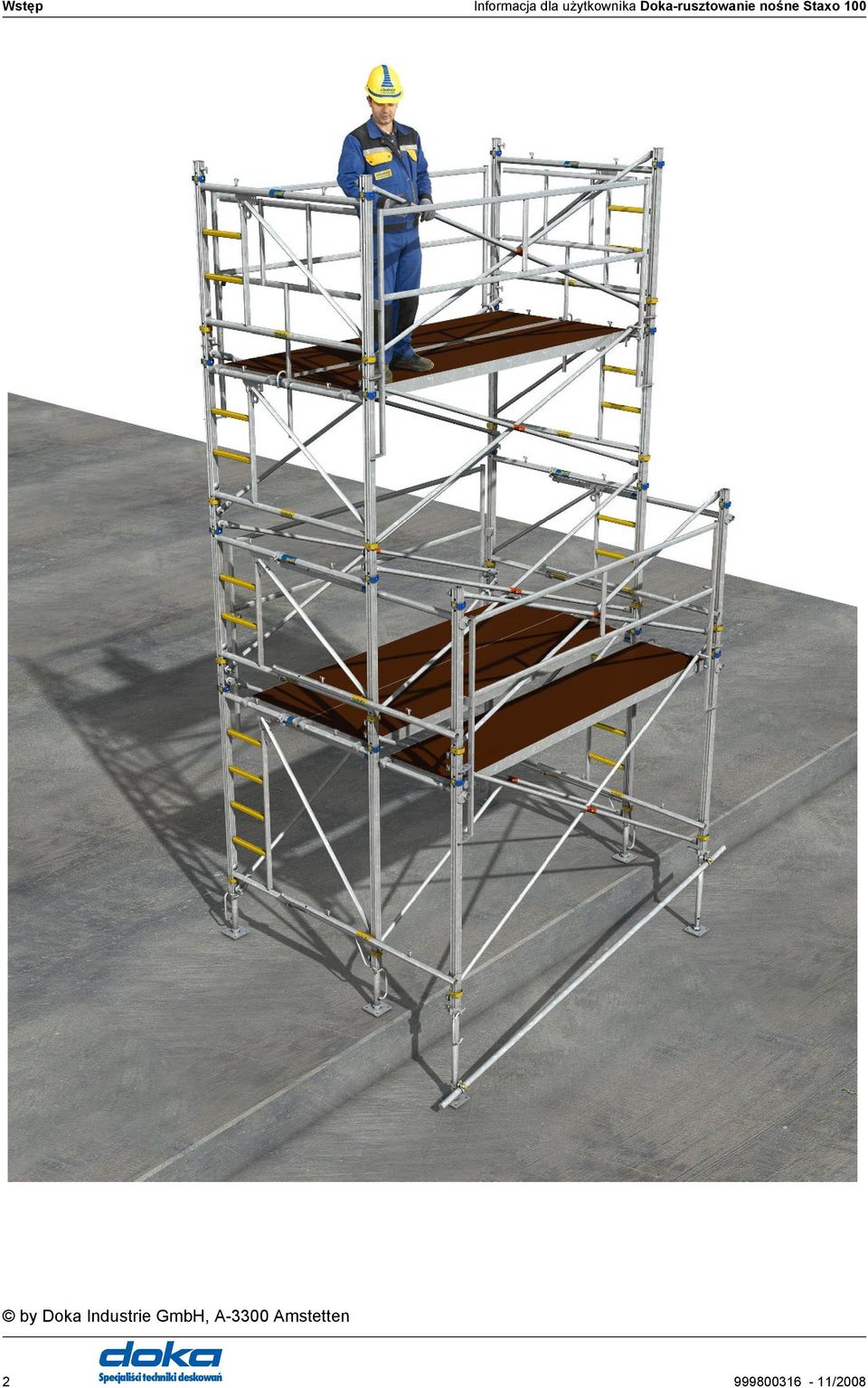

2 Wstęp Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Wstęp by Doka Industrie GmbH, mstetten 2 Specjaliścitechniki deskowań

3 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Wstęp Spis treści Strona Wstęp... 2 Podstawowe wskazówki bezpieczeństwa... 4 Eurokody i Doka... 6 Opis systemu... 8 Opis systemu...8 Przegląd systemu Rama Staxo detale konstrukcji Przykłady zastosowania Dopasowanie do rzutu poziomego, wysokości, formy stropu i obciążenia Montaż przegląd Montaż na leżąco Montaż na stojąco...25 Montaż na stojąco z poręczami zabezpieczającymi Montaż na stojąco: z wyprzedzającą ramą 1,20m Montaż na stojąco za pomocą wózka widłowego...34 Przykłady z praktyki...36 Przestawianie Przemieszczanie przy pomocy urządzeń transportowych...38 Przestawianie przy użyciu dźwigu...40 Przestawianie za pomocą wózka widłowego...42 Wymiarowanie, przegląd Wykorzystanie standardowe: Nośność do 70 kn Zastosowanie specjalne: Nośność do 85 kn Wykorzystanie specjalne: Nośność do 97 kn...58 Ogólnie Kombinacja Staxo 100 ze Staxo...62 Zakotwienie do budowli...63 Mocowanie / podpieranie rusztowania nośnego Dopasowanie do rzutu poziomego za pomocą pojedynczej nogi Dopasowanie nachylenia Transportowanie, układanie w stosy i składowanie...70 Podpora stropowa Eurex Przegląd produktów...74 Specjaliścitechniki deskowań 3

4 Wstęp Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Podstawowe wskazówki bezpieczeństwa Grupy użytkowników Niniejsza instrukcja montażu i zastosowania skierowana jest do tych osób, które pracują z opisanym produktem/systemem firmy Doka. Zawiera ona informacje dotyczące montażu opisanego systemu oraz jego zastosowania zgodnego z przeznaczeniem. Wszystkie osoby, które pracują z danym produktem, muszą być zaznajomione z zawartością tego dokumentu i zawartymi w nim wskazówkami bezpieczeństwa. Osoby, które nie potrafią czytać lub mogą przeczytać i zrozumieć ten dokument jedynie z dużym trudem, muszą zostać pouczone i przeszkolone przez klienta. Klient musi zapewnić, że informacje udostępnione przez firmę Doka (np.: informacje dla użytkownika, instrukcje montażu i wykorzystania, instrukcje robocze, plany itd.) otrzymał, zapoznał się z nimi i są do dyspozycji użytkowników w miejscu wykorzystania produktu. Uwagi dotyczące tej instrukcji Może ona służyć nie tylko jako ogólnie obowiązująca instrukcja montażu i zastosowania, ale także może zostać włączona do specyficznej dla danego placu budowy instrukcji montażu. Rysunki przedstawione w tym dokumencie są częściowymi stanami montażowymi i dlatego nie zawsze są kompletne z punktu widzenia bezpieczeństwa technicznego. Dalsze wskazówki bezpieczeństwa i ostrzeżenia są wyszczególnione w poszczególnych rozdziałach! Planowanie Zapewnić bezpieczne miejsca pracy przy używaniu deskowania (np.: przy montażu, demontażu, przebudowie, przemieszczaniu, itp). Należy zapewnić bezpieczny dostęp do miejsc pracy! Odstępstwa od danych znajdujących się w niniejszej instrukcji lub zastosowania wykraczające poza te dane wymagają szczególnego statycznego udowodnienia oraz uzupełniającej instrukcji montażu. Obowiązuje dla wszystkich faz zastosowania Klient musi zapewnić, że montaż, demontaż i przemieszczanie jak również użytkowanie tego produktu zgodnie z jego przeznaczeniem jest przeprowadzane pod kierownictwem i nadzorem osób fachowo odpowiednich i uprawnionych do udzielania poleceń. Produktów firmy Doka należy używać wyłącznie według instrukcji lub innych dokumentacji technicznych opracowanych przez firmę Doka. Należy zapewnić stabilność wszystkich części i jednostek budowlanych w każdej fazie budowy! Należy dokładnie przestrzegać i dotrzymywać instrukcji dotyczących funkcjonowania technicznego, wskazówek bezpieczeństwa oraz danych obciążeniowych. Niedotrzymanie może doprowadzić do wypadków i ciężkich uszczerbków na zdrowiu (zagrożenie życia) jak również może spowodować znaczne szkody materialne. Źródła ognia w pobliżu deskowania są niedopuszczalne. Urządzenia grzewcze dozwolone są tylko przy odpowiednim ich stosowaniu i w odpowiednim odstępie od deskowania. Prace należy dopasować do warunków atmosferycznych (np. zagrożenie poślizgnięciem się). W przypadku ekstremalnych warunków atmosferycznych należy podjąć kroki zapobiegawcze w celu zabezpieczenia samego urządzenia, bezpośredniego otoczenia oraz w celu ochrony pracowników. Należy regularnie sprawdzać wszystkie połączenia pod względem prawidłowego osadzenia i funkcjonowania. Szczególnie dokładnie należy sprawdzać połączenia śrubowe i klinowe. W zależności od przebiegu budowy, a szczególnie w nadzwyczajnych okolicznościach (np. po burzy) trzeba je dociągnąć. Montaż Materiał/system musi zostać sprawdzony przez klienta przed wykorzystaniem pod względem odpowiedniego stanu. zęści uszkodzone, zdeformowane, jak też osłabione poprzez zużycie, korozję lub rozkład należy wykluczyć z użycia. Używanie naszych systemów szalunkowych w połączeniu z systemami innych producentów może powodować zagrożenia, których wynikiem będą uszczerbki na zdrowiu i szkody materialne. Dlatego przypadki takiego stosowania wymagają szczególnego sprawdzenia. Montaż musi być przeprowadzony przez odpowiednio wykwalifikowanych pracowników klienta. 4 Specjaliścitechniki deskowań

5 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Wstęp Deskowanie Produkty/systemy firmy Doka należy tak ustawiać, żeby wszystkie siły obciążeniowe były odprowadzane w pewny sposób! etonowanie Przestrzegać dop. nacisków świeżego betonu. Zbyt wysokie prędkości betonowania prowadzą do przeciążenia deskowania, powodują większe odkształcenia i powstanie niebezpieczeństwa przełamania. Rozdeskowanie Usuwać deskowanie dopiero wtedy, gdy beton osiągnie wystarczającą sztywność i gdy osoba odpowiedzialna zarządzi usunięcie deskowania! Podczas rozdeskowywania nie wolno odrywać deskowania przy pomocy żurawia. Należy używać odpowiednich narzędzi jak np. klinów drewnianych, narzędzi ustawczych lub urządzeń systemowych takich jak np. Framax-narożników rozszalowujących. Przy usuwaniu deskowania nie wolno powodować zagrożenia utraty stabilności części budowlanych, części rusztowania i deskowania! Transportowanie, układanie w stosy i składowanie Należy przestrzegać wszystkich obowiązujących przepisów dotyczących transportu deskowania i rusztowań. Przy przenoszeniu deskowań należy używać akcesoriów transportowych firmy Doka. Należy usunąć luźne części lub zabezpieczyć je przed obsunięciem się lub spadnięciem! Wszystkie elementy budowlane należy bezpiecznie składować, przy czym należy przestrzegać specjalnych wskazówek firmy Doka znajdujących się w odpowiednich rozdziałach tej informacji dla użytkownika! Symbole w tym dokumencie używane są następujące symbole: Inne Ważna wskazówka Nieprzestrzeganie może powodować zmiany w funkcjonowaniu lub uszkodzenia. Ostrożnie / Uwaga / Niebezpieczeństwo Nieprzestrzeganie może powodować szkody materialne, a także ciężkie uszczerbki na zdrowiu (nawet zagrożenie życia). Instrukcja Ten znak pokazuje, że użytkownik powinien wykonać daną czynność. Kontrola wzrokowa Pokazuje, że wykonane czynności należy skontrolować wzrokowo. Porada Wskazuje poż yteczne porady dotyczące zastosowania. Odsyłacz Odsyła do dalszych instrukcji. Zastrzega się zmiany spowodowane rozwojem technicznym. Wszystkie wymiary, o ile nie podano inaczej, są w cm. Przepisy / ochrona pracy Odnośnie technicznego bezpieczeństwa zastosowania i użytkowania naszych produktów należy przestrzegać obowiązujących w danych państwach i krajach przepisów dotyczących ochrony pracy i innych przepisów bezpieczeństwa w aktualnie obowiązującym wydaniu. Wskazówka zgodnie z normą EN 13374: Po upadku osoby lub uderzeniu jakiegoś przedmiotu w element systemu ochrony bocznej, element ten może być dalej wykorzystywany tylko po sprawdzeniu przez fachowca. Konserwacja Jako części zamiennych wolno używać tylko oryginalnych części firmy Doka. Specjaliścitechniki deskowań 5

6 Wstęp Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Eurokody i Doka W Europie stworzona została do końca roku 2007 jednolita rodzina norm dla budownictwa, tak zwane Eurokody (E). Służą one jako obowiązująca w całej Europie podstawa do specyfikacji produktów, przetargów i obliczeniowych metod weryfikacji. Te Eurokody są najbardziej rozwiniętymi normami budowlanymi na świecie. Eurokody będą standardowo używane w grupie Doka od końca 2008 roku. Zastąpią one w ten sposób normy DIN jako standardy Doka do wymiarowania produktów. Szeroko rozpowszechniona koncepcja σ dop (porównywanie naprężeń istniejących z dopuszczalnymi) zostaje zastąpiony w Euronormach przez nową koncepcję bezpieczeństwa. Euronormy przeciwstawiają siłę (obciążenie) reakcji (nośność). Dotychczasowy współczynnik bezpieczeństwa w dopuszczalnych naprężeniach zostaje podzielony na wiele częściowych współczynników bezpieczeństwa. Poziom bezpieczeństwa pozostaje taki sam! E d R d E d F d F k γ F Wartość obliczeniowa sił wewnętrznych wywołanych siłą F d (E... effect/oddziaływanie; d... design/obliczeniowe) Siły wewnętrzne powstające w wyniku działania siły F d (V Ed, N Ed, M Ed) Wartość obliczeniowa siły R d Wartość obliczeniowa reakcji (R... resistance/reakcja; d... design/obliczeniowa) Nośność obliczeniowa przekroju (V Rd, N Rd, M Rd ) Stal: R d = R k Drewno: R d = k mod Rk F d = γ F F k γ M γ M (F... force/siła) Wartość charakterystyczna siły R k Wartość charakterystyczna reakcji "obciążenie rzeczywiste", obiążenie użytkowe np. wskaźnik wytrzymałości przekroju w stosunku (k... charakterystyczne) do granicy rozciągania np. ciężar własny, obciążenie użytkowe, nacisk betonu, wiatr zęściowy współczynnik dotyczący siły (strona obciążeniowa; F...force/siła) np. ciężar własny, obciążenie użytkowe, nacisk betonu, wiatr Wartości z EN γ M k mod zęściowy współczynnik dotyczący właściwości materiału (po stronie materiałowej; M...materiał) np. dla stali lub drewna Wartości z EN Współczynnik modyfikujący (tylko dla drewna zależy od wilgotności i czasu oddziaływania obciążenia) np. dla Doka-dźwigara H20 Wartości według EN i EN Porównanie koncepcji bezpieczeństwa (Przykład) Koncepcja σ dop Koncepcja E/DIN F [kn] pl - granica plastycznosci R [kn] k R 90<105 [kn] d M = 1.1 ~ 1.65 E 90 [kn] d F 60<70 [kn] dop F = 1.5 F 60 [kn] rzecz Wartości dopuszczalne podawane w dokumentacji Doka (np.: Qdop = 70 kn) nie odpowiadają wartościom obliczeniowym (np.: V Rd = 105 kn)! ezwzględnie unikać zamiany pojęć! W naszych dokumentacjach podawane będą nadal wartości dopuszczalne. Uwzględnione zostały następujące częściowe współczynniki bezpieczeństwa: γ F = 1,5 γ M, Drewno = 1,3 γ M, Stal = 1,1 k mod = 0,9 W ten sposób można uzyskać na podstawie wartości dopuszczalnych wszystkie wartości obliczeniowe do obliczenia E. F rzecz F dop Stopień wykorzystania E d R d 6 Specjaliścitechniki deskowań

7 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Wstęp Specjaliścitechniki deskowań 7

8 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opis systemu systemu Rusztowanie nośne Staxo 100 niesłychanie wydajne i szybkie rusztowanie ze stali z wbudowanymi elementami bezpieczeństwa Staxo 100 posiada wszelkie sprawdzone zalety Staxo jest mocne, szybkie, wszechstronne. Dodatkowo system Staxo 100 wyposażyliśmy w obszerny zintegrowany pakiet bezpieczeństwa oraz znacznie zwiększyliśmy nośność. Mocne ramy w trzech wysokościach z ocynkowanej stali tworzą podstawę tego wydajnego i szybkiego rusztowania nośnego. Wysoka nośność, prosty i szybki montaż ze zintegrowanymi elementami łączącymi oraz liczne możliwości wykorzystania są wspaniałymi właściwościami Staxo. To rusztowanie nośne może być idealnie wykorzystane wszędzie tam, gdzie występują duże obciążenia, zarówno w budownictwie naziemnym jak i podziemnym.... jest ekonomiczne Prosty i szybki montaż jednostek wieżowych: - możliwy montaż w pozycji leżącej i stojącej - przy wysokich wieżach można po prostu nakładać zmontowane w pozycji leżącej jednostki wieżowe na siebie przy pomocy żurawia - pokrycia montażowe ułatwiają ustawianie i rozbiórkę wieży i górnej konstrukcji dzięki urządzeniom przejezdnym można szybko przestawiać kompletne stoliki szalunkowe do następnego miejsca wykorzystania nakładka TG do wózka widłowego ułatwia montowanie, rozbieranie oraz transport wież rusztowań nośnych Doka. Wydajne rusztowanie nośne wysoka nośność do 97 kn na stopę z lekkimi pojedynczymi częściami (do wysokości ramy 1,20 m jako rusztowanie ręczne) ergonomiczne: dobra możliwość ręcznego posługiwania się częściami... przyspiesza pracę mała ilość części systemowych ułatwia obsługę i skraca czas konieczny na ich poszukiwanie części łączące są już zintegrowane w ramach i dlatego nie gubią się nie potrzeba żadnych narzędzi do montażu... zapewnia optymalne bezpieczeństwo wysoka stabilność dzięki ramom o szerokości 1,52 m. drabiny przeciwpoślizgowe zintegrowane w ramach punkty zawieszeniowe dla uprzęży piersiowej... łatwo je dopasować W zależności od obciążenia możemy konstruować wieże o zmiennym rozstawie ram od 0,60 m do 3,00 m (od 1,00 m w rastrze 50 cm). zgrubne dopasowanie wysokości w 30-cm rastrze poprzez 3 różne wysokości ram: 0,90, 1,20 i 1,80 m dokładne dopasowanie poprzez wrzecionowanie na głowicy i stopce wykorzystanie z podporami stropowymi i Dokaflex 8 Specjaliścitechniki deskowań

9 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opis systemu Dziedziny zastosowań Rusztowanie nośne Staxo nadaje się szczególnie: jako rusztowanie krążynowe w budownictwie mostów, gdzie występują duże obciążenia i wymagane jest wysokie bezpieczeństwo stabilności, ponieważ siły poziome, takie jak obciążenie wiatrem, muszą być pewnie odprowadzane w budownictwie wysokościowym, np. przy biurowcach i parkingach piętrowych, gdzie wielkopowierzchniowe jednostki stolików szalunkowych oszczędzają czas deskowania w wysokościowym budownictwie przemysłowym i w budownictwie elektrowni, jako rusztowanie nośne dla wszystkich przypadków zastosowania Doka-schodnia 250 Doka-schodnia 250 składa się z ramy 1,20m i małej ilości lekkich elementów schodowych z aluminium. Szybka w budowie schodnia zapewnia duże bezpieczeństwo i szybki dostęp pracowników do miejsca pracy. Prosimy przestrzegać informacji użytkownika "Doka-schodnia 250"! Specjaliścitechniki deskowań 9

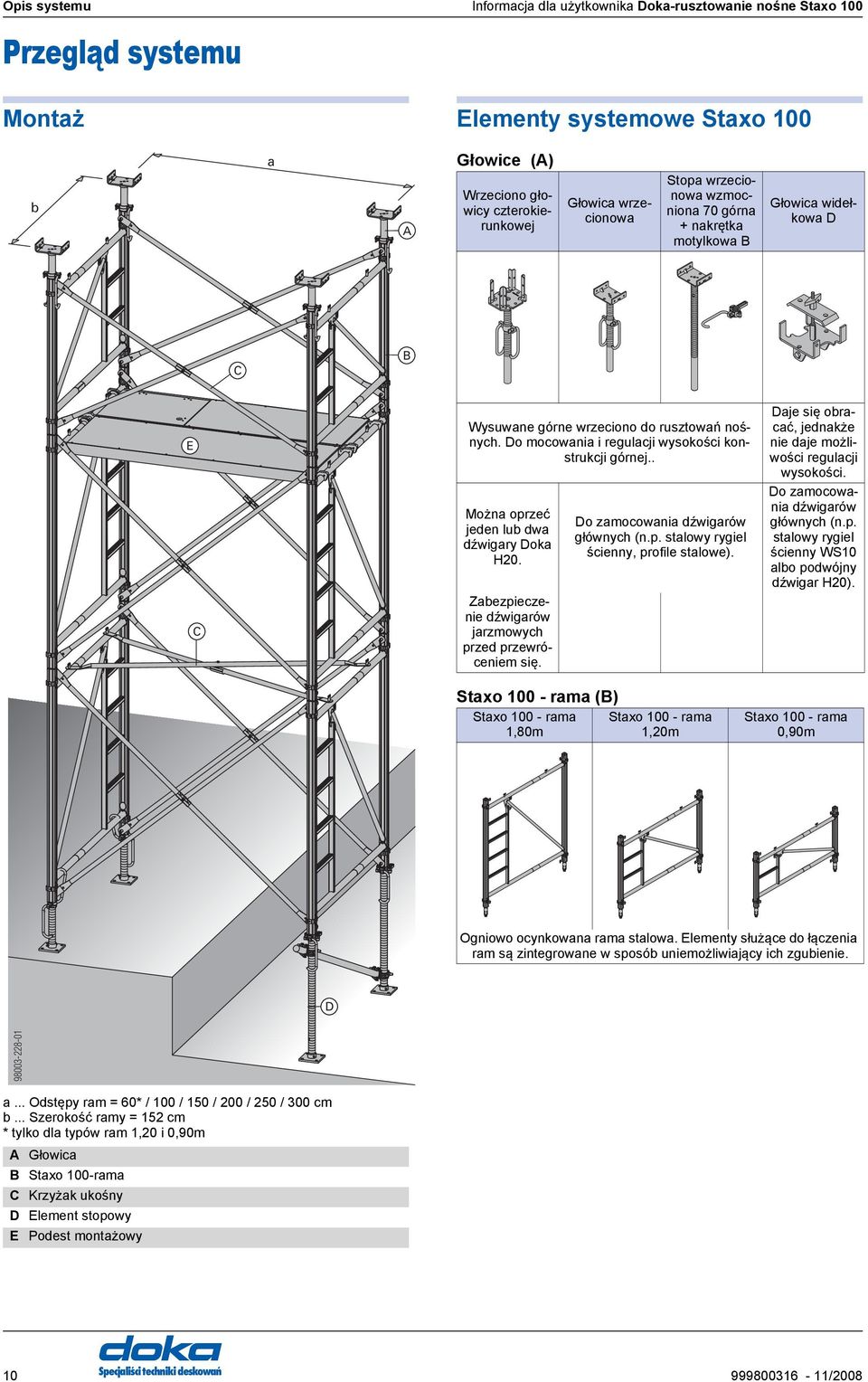

10 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przegląd systemu Montaż Elementy systemowe Staxo 100 b a Głowice () Wrzeciono głowicy czterokierunkowej Głowica wrzecionowa Stopa wrzecionowa wzmocniona 70 górna + nakrętka motylkowa Głowica widełkowa D E Wysuwane górne wrzeciono do rusztowań nośnych. Do mocowania i regulacji wysokości konstrukcji górnej.. Można oprzeć jeden lub dwa dźwigary Doka H20. Zabezpieczenie dźwigarów jarzmowych przed przewróceniem się. Do zamocowania dźwigarów głównych (n.p. stalowy rygiel ścienny, profile stalowe). Daje się obracać, jednakże nie daje możliwości regulacji wysokości. Do zamocowania dźwigarów głównych (n.p. stalowy rygiel ścienny WS10 albo podwójny dźwigar H20). Staxo rama () Staxo rama Staxo rama 1,80m 1,20m Staxo rama 0,90m Ogniowo rama stalowa. Elementy służące do łączenia ram są zintegrowane w sposób uniemożliwiający ich zgubienie. D a... Odstępy ram = 60* / 100 / 150 / 200 / 250 / 300 cm b... Szerokość ramy = 152 cm * tylko dla typów ram 1,20 i 0,90m Głowica Staxo 100-rama Krzyżak ukośny D Element stopowy E Podest montażowy 10 Specjaliścitechniki deskowań

11 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opis systemu Krzyżaki ukośne () H Stężenie ram wykonane z rur stalowych. Identyfikacja poprzez: wytłoczenie (G) np = wysokość ramy 1,80 m = rozstaw ramy 250 cm kolorowe zaciski z nacięciem (H) (patrz tabelka) Elementy stopowe (D) Stopa wrzecionowa wzmocniona 70 + Stopa wrzecionowa nakrętka motylkowa Stopa wrzecionowa wzmocniona nakrętka motylkowa G Oznaczenie Zacisk kolorowy Nacięcia Krzyżak ukośny czarny Krzyżak ukośny zielony Krzyżak ukośny czerwony Krzyżak ukośny niebieski Krzyżak ukośny żółty Krzyżak ukośny pomarańczowy Krzyżak ukośny czarny 1 Krzyżak ukośny zielony 1 Krzyżak ukośny czerwony 1 Krzyżak ukośny niebieski 1 Krzyżak ukośny żółty 1 Krzyżak ukośny pomarańczowy 1 Krzyżak ukośny zielony 3 Krzyżak ukośny czerwony 3 Krzyżak ukośny niebieski 3 Krzyżak ukośny żółty 3 Krzyżak ukośny pomarańczowy 3 Wskazówka: Do poziomego usztywnienia ram używane są krzyżaki ukośne 9.xxx. Nie trzeba montować stężeń poziomych za pomocą krzyżaków ukośnych na tych poziomach, na których znajdują się podesty montażowe, ale tylko w przypadku gdy podesty te pozostają w danym miejscu przez cały czas wykorzystania rusztowania (montaż, betonowanie itd.). Dolne wrzeciono regulujące wysokość rusztowań nośnych. Nakrętka motylkowa daje się złożyć, co oszczędza pracy przy regulacji wrzeciona. Służy do ustawiania wież nad uskokami podłoża. Wykonana analogicznie do stopy wrzecionowej wzmocnionej 70. Szczegółów szukaj w rozdziale "Wymiarowanie". Podesty montażowe (E) Podest montażowy Podest montażowy z przejściem luminiowe podesty montażowe z samozabezpieczającą się pokrywą albo bez pokrywy do tworzenia bezpiecznych platform. Zintegrowane zabezpieczenie przed wyważeniem Szerokość 60 cm. Długości od 100 do 300 cm w rastrze 50 cm. Dop. obciążenie ruchowe: 1,5 kn/m 2 (150 kg/m 2 ) Klasa obciążeniowa 2 według normy EN :2003 Specjaliścitechniki deskowań 11

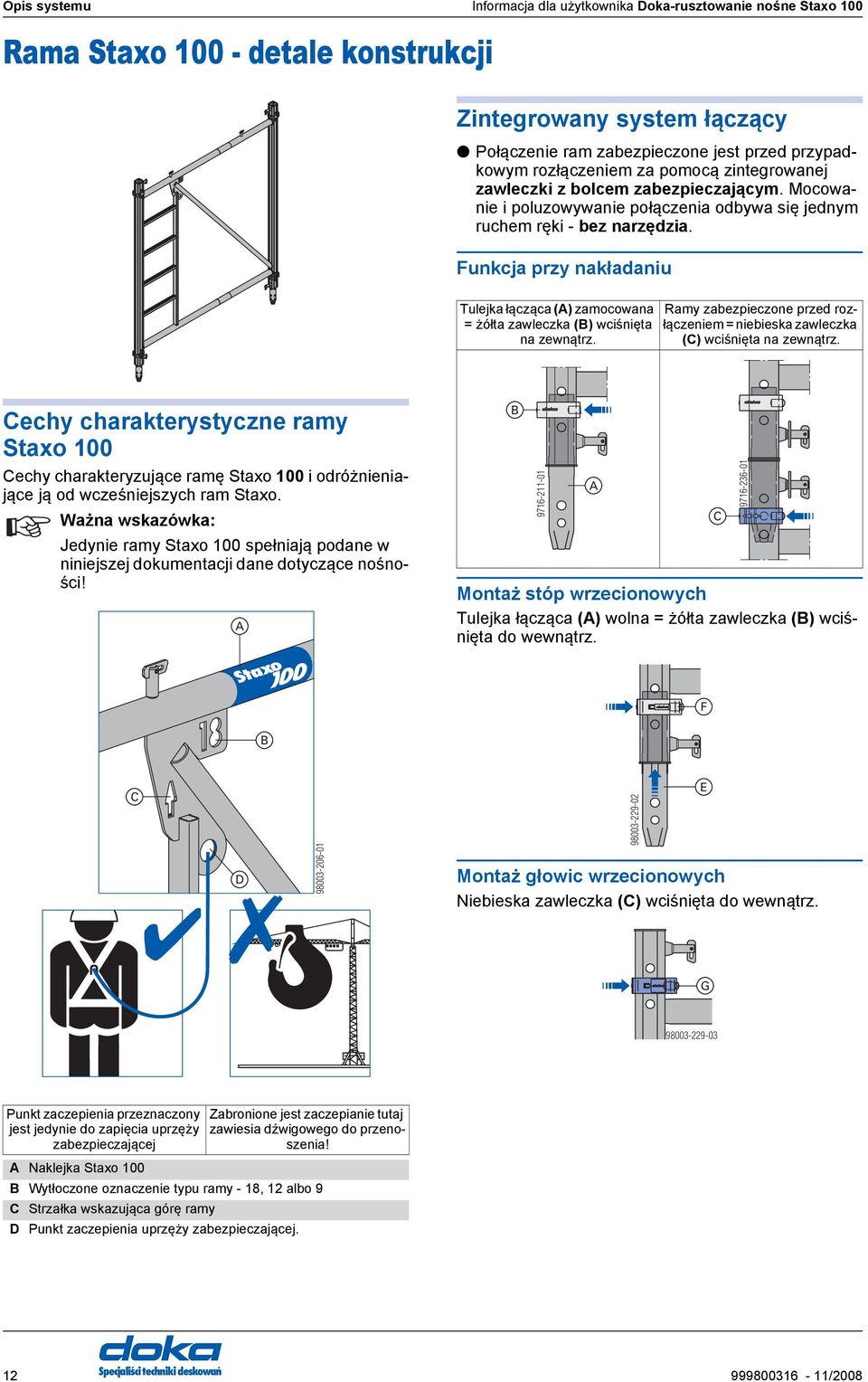

12 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Rama Staxo detale konstrukcji Zintegrowany system łączący Połączenie ram zabezpieczone jest przed przypadkowym rozłączeniem za pomocą zintegrowanej zawleczki z bolcem zabezpieczającym. Mocowanie i poluzowywanie połączenia odbywa się jednym ruchem ręki - bez narzędzia. Funkcja przy nakładaniu Tulejka łącząca () zamocowana = żółta zawleczka () wciśnięta na zewnątrz. Ramy zabezpieczone przed rozłączeniem = niebieska zawleczka () wciśnięta na zewnątrz. echy charakterystyczne ramy Staxo 100 echy charakteryzujące ramę Staxo 100 i odróżnieniające ją od wcześniejszych ram Staxo. Ważna wskazówka: Jedynie ramy Staxo 100 spełniają podane w niniejszej dokumentacji dane dotyczące nośności! Montaż stóp wrzecionowych Tulejka łącząca () wolna = żółta zawleczka () wciśnięta do wewnątrz F D Montaż głowic wrzecionowych Niebieska zawleczka () wciśnięta do wewnątrz. E G Punkt zaczepienia przeznaczony jest jedynie do zapięcia uprzęży zabezpieczającej Naklejka Staxo 100 Zabronione jest zaczepianie tutaj zawiesia dźwigowego do przenoszenia! Wytłoczone oznaczenie typu ramy - 18, 12 albo 9 Strzałka wskazująca górę ramy D Punkt zaczepienia uprzęży zabezpieczającej. 12 Specjaliścitechniki deskowań

13 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opis systemu Zapadka grawitacyjna wypróbowany system łączenia (nie do zgubienia) zabezpiecza krzyżaki ukośne dwie zdefiniowane pozycje (zamknięta i otwarta) Pomoc do wchodzenia zintegrowane drabiny do wchodzenia dobra możliwość chwytania przy transporcie ręcznym zamknięte otwarte Przyłączanie części łączących a a c a... max. 16 cm (wyjątek: przyłączenie rury dla celów konstrukcyjnych) b... średnica 48 mm c... średnica 75 mm Obejma obrotowa redukcyjna 48/76mm. Nie stanowi połączenia według normy DIN 4421 (DIN EN 74). Nie wolno przykładać żadnych obciążeń równolegle do rur rusztowaniowych. Obejma obrotowa 48mm lub obejma normalna 48mm b Uwaga! Nigdy nie wchodzić po zewnętrznej stronie wieży! - Grozi to upadkiem i przewróceniem wieży! Wchodzić zawsze po wewnętrznej stronie wieży. Zwrócić przy tym uwagę na prawidłowe ułożenie pośrednich podestów montażowych! Profil ramy mały ciężar przy jednoczesnej wysokiej nośności wytrzymały i odporny na wyboczenia Końcówki profili zabezpieczenie przed wypadnięciem dla tulejki łączącej ochrona przed uszkodzeniem zwiększona powierzchnia oparcia dla nakrętek Specjaliścitechniki deskowań 13

14 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przykłady zastosowania Stoliki szalunkowe i wieże nośne są ustawiane przy pomocy tych samych części systemowych. Pojedyńcze stoliki W celu wielokrotnego użycia rusztowanie nośne może być zmontowane jako gotowe stoły szalunkowe. Wieże nośne Staxo 100 jest szczególnie mocnym rusztowaniem nośnym ponieważ przenosi obciążenia do 97kN na stopę. Siły poziome, jak np. wiatr, zostają bezpiecznie przejęte. Duża szerokość ram gwarantuje bezpieczeństwo i stabilność od samego początku. Możliwe są małe odstępy ram w celu odprowadzania dużych obciążeń. Kombinacja z Dokaflex Rusztowanie nośne i zacisk belkowy dają się optymalnie łączyć z Dokaflex przy wykonywaniu podciągów. Podciąg krawędziowy D Klucz wrzecionowy ułatwia przekręcenie nakrętki napinającej również pod większym obciążeniem. E F Rusztowanie nośne Dokaflex zacisk belkowy 20 D arierka wysuwana T 1,80m, zacisk barierki zaciskowej S lub poręcz 1,50m E Pas transportowy 5,00m F Doka-dybel ekspresowy 16x125mm i Doka-sprężyna 16mm 14 Specjaliścitechniki deskowań

15 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opis systemu Podparcia konstrukcji nośnych Przy budowie mostów, tuneli lub budownictwie przemysłowym możliwe jest połączenie rusztowania nośnego z Doka-szalunkiem dźwigarkowym Top50. W ten sposób możecie Państwo deskować korzystnie cenowo również skomplikowane budowle przy maksymalnym wykorzystaniu części standardowych. Podparcie mostu łukowego Przekrój znormalizowany podparcie deskowania kostrukcji nośnych Specjaliścitechniki deskowań 15

16 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Dopasowanie do rzutu poziomego, wysokości, formy stropu i obciążenia Dzięki różnym rozstawom ram pojedyncze ramy mogą być w zależności od obciążenia ustawiane w sposób zróżnicowany - wąsko albo szeroko. np.: duże obciążenia małe odstępy ram Wykorzystuje się zawsze tylko tyle materiału ile rzeczywiście jest go potrzeba. np.: niewielkie obciążenia duże odstępy ram Rzut poziomy Rzut poziomy np.: Dopasowanie do nieregularnych form rzutu poziomego poprzez pojedynczą podporę Specjaliścitechniki deskowań

17 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Dopasowanie wysokości Dopasowanie zgrubne w 30-cm rastrze poprzez trzy wysokości ram 0,90 m, 1,20 m i 1,80 m. Dokładne dopasowanie co do milimetra za pomocą różnych głowic i stóp. Opis systemu Ważna wskazówka: W zależności od konstrukcji rusztowania nośnego może zajść konieczność zmniejszenia wysuwów głowic i stóp. Szczegóły patrz rozdział "Wymiarowanie". Wymiary systemowe Przy większej ilości rzutów Dobór materiału na podstawie tabeli "Zakresy wysokości i zestawienie materiału" z rozdziału odpowiedniego dla danego zastosowania. Tabela : Obszar głowic Wrzeciono głowicy i wrzeciono głowicy czterokierunkowej Stopa wrzecionowa wzmocniona 70 górna + nakrętka motylkowa Głowica widełkowa D LK LK LK Rama w najwyższym poziomie 1,80 / 1,20 / 0,90m 1,80m 1,20m 0,90m 1,80 / 1,20 / 0,90m L K max. 45,8 71,2 71,2 71,2 1,6 L K min. 7,8 8,4 8,4 24,9 1,6 Wartości w cm Min. wartości bez luzu rozszalowania Tabelle : Obszar stóp Stopa wrzecionowa Stopa wrzecionowa wzmocniona 70 + nakrętka motylkowa Stopa wrzecionowa wzmocniona nakrętka motylkowa LF LF LF Rama w najniższym poziomie 1,80m 1,20m 0,90m 1,80m 1,20m 0,90m 1,80m 1,20m 0,90m L F max. 46,2 46,2 46,2 71,2 71,2 71,2 131,2 131,2 -- L F min. 8,2 8,2 26,3 8,8 28,2 58,1 40,0 100,0 -- Wartości w cm Min. wartości bez luzu rozszalowania Specjaliścitechniki deskowań 17

18 Opis systemu Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przy pojedynczym rzucie Wskazówka: Min. wartości L K i L F użytych głowic lub stóp mogą zostać przekroczone w stosunku do danych w tabelkach i dla wież z pojedynczych poziomów ram. Uzasadnienie: Długości użytych elementów głowicy i/lub stopy oraz zintegrowany element łączący (V) w ramie dają po zsumowaniu większy wymiar niż wysokość ramy. W tabeli uwzględniono te warunki przy wyliczeniu wysokości użytkowej. Detal: przekrój profilu ramy a c V b a b c Element łączący 30, Stopa wrzecionowa -- 69,2 -- Stopa wrzecionowa wzmocniona ,2 -- Stopa wrzecionowa wzmocniona ,0 -- Wrzeciono głowicy ,8 Wrzeciono głowicy czerokierunkowej ,8 Stopa wrzecionowa wzmocniona 70 górna ,9 Głowica widełkowa D ,0 18 Specjaliścitechniki deskowań

19 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż przegląd Montaż przegląd Warianty zmontowania rusztowania nośnego Staxo 100 Montaż na leżąco montaż standardowy Montaż na stojąco przy użyciu nakładki TG do wózka widłowego ręcznie poręcze zabezpieczające wyprzedzająca rama 1,20m i krzyżulce Specjaliścitechniki deskowań 19

20 Montaż na leżąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż w pozycji leżącej na leżąco Uwaga wstępna: Oznaczenia "pionowy" i "poziomy" np. przy krzyżakach ukośnych odnoszą się zawsze do sytuacji montażowej w ustawionej już gotowej wieży. Montaż zaczyna się od znajdującego się na samym dole (pierwszego) poziomu. Strzałka na ramie musi wskazywać do góry. (= żółta zawleczka na dole) Montaż pierwszego poziomu Ramy rusztowania nośnego należy umieścić przy uwzględnieniu powyższej wskazówki po bokach na podkładkach drewnianych (o wysokości przynajmniej 4 cm). Usztywnienie pionowe ram Połączyć ramy z krzyżakami ukośnymi (F). F Ogólnie: Krzyżak ukośny należy zabezpieczyć natychmiast po nałożeniu na bolec zapadki grawitacyjnej Usztywnienie poziome ram Podstawowa reguła: F Poziomo umieszcza się krzyżaki ukośne 9.xxx: w odstępie co dwa poziomy rozpoczynając od pierwszego. Przy montażu zwrócić uwagę na prawidłowe położenie szczebli do wchodzenia w stosunku do wieży. Nałożyć krzyżaki ukośne (K) na bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. E D K Patrząc od zewnątrz drabina znajduje się zawsze po lewej stronie. Umożliwia to w razie potrzeby wykorzystanie podestów montażowych (patrz rozdział "Montaż stojący z poręczami zabezpieczającymi") Wcisnąć do wewnątrz żółte sprężyny zabezpieczające (E) przy ramie (D) (otworzyć) tulejki łączące mogą się teraz swobodnie poruszać. Należy wsunąć i zabezpieczyć stopy. Patrz rozdział "Przenoszenie przy użyciu dźwigu". 20 Specjaliścitechniki deskowań

21 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż wyższych poziomów Montaż na leżąco W razie potrzeby zamontować podesty montażowe Zamknąć zabezpieczenie przed wyważeniem. Wskazówka: Przygotowywać wstępnie jednostki o wysokości maksymalnie 10 m. Przy ramach, które trzeba nakładać, należy zablokować tulejki łączące (H) żółte zawleczki (E) należy wcisnąć na zewnątrz. H E Nałożyć ramy i wcisnąć na zewnątrz niebieskie zawleczki dolnej ramy (połączyć). Krzyżaki ukośne (F) należy wmontować i zabezpieczyć tak jak w pierwszym poziomie. F h F F h... max. 10 m Specjaliścitechniki deskowań 21

22 Montaż na leżąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Opcja: Poręcz w najwyższym poziomie by spełnić wymagania bezpieczeństwa w najwyższym poziomie może zostać zamontowana poręcz zabezpieczająca. Montaż następuje analogicznie do procedury podanej w rozdziale "Montaż na stojąco z poręczami zabezpieczającymi" 1 L M 2 3 M L L Staxo 100-poręcz boczna M Staxo 100-poręcz czołowa Zamontować poręcz boczną Staxo 100 i zabezpieczyć przed wyważeniem za pomocą sworznia sprężynującego 16mm (N). Szczegół 1 N Zamontować poręcz czołową Staxo 100 i zabezpieczyć przed wyważeniem za pomocą zawleczki sprężynowej 4mm (O). Szczegół 2 i 3 O Specjaliścitechniki deskowań

23 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na leżąco Ustawianie przy pomocy dźwigu Przed założeniem zawiesia dźwigowego należy sprawdzić: Max. Wszystkie zawleczki muszą być zamknięte = wciśnięte na zewnątrz (połączenie ram). Wszystkie zapadki grawitacyjne muszą być zamknięte. Wszystkie stopy muszą być zabezpieczone przed wysunięciem. długość wyciągnięcia stóp przy ustawianiu 35 cm! Ustawianie Ważna wskazówka: Rusztowanie nośne ustawić pionowo na statycznie nośnym podłożu. Rusztowania nośne o wysokości ponad 6 m należy ze względów montażowych przymocować lub połączyć z innymi wieżami. Zawiesie dźwigowe zamocować do ramy poziomu znajdującego się najwyżej i ustawić całą wieżę. Demontaż zawiesi dźwigowych z poziomu podłoża: Tej metody nie wolno używać do przestawiania wieży! Konieczny materiał: 3 sztuki rur rusztowania 48,3mm (G) - Minimalna długość: Odstęp między ramamami + 1,00 m 6 sztuk obejm normalnych lub obrotowych 48mm (H) Zamontować rury rusztowania: - jedną pomiędzy dolnymi ramami - dwie pomiędzy górnymi ramami Zamocować łańcuchy lub zawiesie parciane na dolnej rurze rusztowania. Przeprowadzić łańcuchy lub zawiesie parciane po zewnętrznej stronie wieży i pomiędzy górnymi rurami rusztowania. a H G b a... min. 0,5 m b... max. 0,2 m Po ustawieniu wieży łańcuchy lub zawiesia parciane demontowane są z poziomu podłoża. Demontaż Po położeniu wieży demontaż następuje w odwrotnej kolejności Po ustawieniu jeszcze raz sprawdzić czy zapadki grawitacyjne są zamknięte. Specjaliścitechniki deskowań 23

24 Montaż na leżąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo Specjaliścitechniki deskowań

25 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco z poręczami zabezpieczającymi na stojąco Ważna wskazówka: Rusztowanie nośne ustawić pionowo na statycznie nośnym podłożu. Rusztowania nośne o wysokości ponad 6 m należy ze względów montażowych przymocować lub połączyć z innymi wieżami. Ogólnie: Strzałka na ramie musi wskazywać do góry. (= żółta zawleczka na dole) Przy Montaż na stojąco montażu zwrócić uwagę na prawidłowe położenie szczebli do wchodzenia w stosunku do podestów montażowych Krzyżak ukośny należy zabezpieczyć natychmiast po nałożeniu na bolec zapadki grawitacyjnej Specjaliścitechniki deskowań 25

26 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przykład ze stopą wrzecionową wzmocnioną 70 i wrzecionem głowicy czterokierunkowej. Montaż pierwszego poziomu Nałożyć nakrętkę motylkową () na stopę wrzecionową wzmocnioną 70 (), zamknąć i zabezpieczyć zatyczką zabezpieczającą. Zatyczki zabezpieczające () muszą być w stanie zabezpieczonym skierowane do dołu. Wcisnąć do wewnątrz żółte sprężyny zabezpieczające (E) przy ramie (D) (otworzyć) tulejki łączące mogą się teraz swobodnie poruszać. Wsunąć stopy wrzecionowe wzmocnione. Montaż drugiego poziomu Montowanie poręczy zabezpieczających Zamontować poręcz boczną Staxo 100 (L) powyżej krzyżaków ukośnych. L L D E E Szczegół zawieszenia Połączyć ramy z krzyżakami ukośnymi (F) Zamontować porącz czołową Staxo 100 (M) powyżej ramy Staxo 100. M F M Szczegół zawieszenia Specjaliścitechniki deskowań

27 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco Zamontować podesty montażowe Nałożyć podest montażowy (G) na zmontowaną wieżę. Nakładanie ram Wejść na podesty montażowe. Przy ramach, które mają być nałożone, należy zablokować tulejki łączące = wycisnąć żółtą sprężynę zabezpieczającą (E) na zewnątrz. Nałożyć ramy i wcisnąć na zewnątrz niebieskie zawleczki dolnej ramy (połączyć). G Zamknąć zabezpieczenie przed wyważeniem Tulejka łącząca () zablokowana = żółta sprężyna zabezpieczająca (E) wyciśnięta na zewnątrz. Rama połączona w sposób uniemożliwiający przypadkowe rozłączenie = niebieska sprężyna zabezpieczająca () wyciśnięta na zewnątrz. E Usztywnienie pionowe ram Krzyżaki ukośne (F) należy wmontować i zabezpieczyć tak jak w pierwszym poziomie Specjaliścitechniki deskowań 27

28 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż trzeciego poziomu Podnoszenie poręczy zabezpieczających 1) Poręcz czołową Staxo 100 przestawić do dołu w pozycję spoczynkową. 2) Poręcz boczną Staxo 100 umieścić na następnym poziomie. 3) Podnieść poręcz czołową Staxo Usztywnienie poziome Ważna wskazówka: Jeżeli nie używa się podestów montażowych albo zostaną one w jakimkolwiek momencie zdemontowane, wtedy obowiązuje następująca reguła. Podstawowa reguła: Poziomo umieszcza się krzyżaki ukośne 9.xxx: w odstępie co dwa poziomy rozpoczynając od pierwszego. Nałożyć krzyżaki ukośne (K) na bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. 1 K Zamontować podesty montażowe. Wejść na podesty montażowe. Nałożyć ramę tak jak przy poprzednim poziomie. Zamontować krzyżaki ukośne (F) tak jak przy poprzednim poziomie i zabezpieczyć je. Montaż wyższych poziomów Dalsze ramy nakładać tak jak przy poprzednim poziomie i usztywniać pionowo przy pomocy krzyżaków ukośnych. F Najbezpieczniej jest gdy poręcze zabezpieczające pozostają na wszystkich poziomach z podestami montażowymi. 28 Specjaliścitechniki deskowań

29 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco Obszar głowicy Wbudowanie głowicy Niebieskie zawleczki (I) górnej ramy należy wcisnąć do wewnątrz (otworzyć). Włożyć głowicę (J). Demontaż Demontaż następuje w odwrotnej kolejności. J I Dźwigarki jarzmowe (pojedyncze lub podwójne dźwigarki) należy zawsze nakładać centrycznie. Również przy głowicy wrzecionowej pojedyncze dźwigarki mogą być utrzymane w pozycji centrycznej dzięki obróceniu głowicy Ważna Uwaga! Przy dłuższych wspornikach dźwigarków jarzmowych należy je zabezpieczyć przed uniesieniem (np. poprzez mocowanie dzwigarów do głowic lub nabijanie desek na styku dźwigarów)! wskazówka: Przy przenoszeniu dźwigiem całych wież lub ich uprzednio zmontowanych części należy przestrzegać uwag z rozdziału "Przenoszenie przy użyciu dźwigu" Specjaliścitechniki deskowań 29

30 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco: z wyprzedzającą ramą 1,20m Ważna wskazówka: Rusztowanie nośne ustawić pionowo na statycznie nośnym podłożu. Rusztowania nośne o wysokości ponad 6 m należy ze względów montażowych przymocować lub połączyć z innymi wieżami. Ogólnie: Strzałka na ramie musi wskazywać do góry. (= żółta zawleczka na dole) Przykład ze stopą wrzecionową wzmocnioną 70 i wrzecionem głowicy czterokierunkowej. Montaż pierwszego poziomu Nałożyć nakrętkę motylkową () na stopę wrzecionową wzmocnioną 70 (), zamknąć i zabezpieczyć zatyczką zabezpieczającą. Zatyczki zabezpieczające () muszą być w stanie zabezpieczonym skierowane do dołu. Wcisnąć do wewnątrz żółte sprężyny zabezpieczające (E) przy ramie (D) (otworzyć) tulejki łączące mogą się teraz swobodnie poruszać. Wsunąć stopy wrzecionowe wzmocnione. D E Krzyżak ukośny należy zabezpieczyć natychmiast po nałożeniu na bolec zapadki grawitacyjnej E Połączyć ramy z krzyżakami ukośnymi (F) F Specjaliścitechniki deskowań

31 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco Zamontować podesty montażowe Podest montażowy (G) położyć na najniższym poziomie. G Montaż drugiego poziomu Nakładanie ram Przy ramach, które mają być nałożone, należy zablokować tulejki łączące = wycisnąć żółtą sprężynę zabezpieczającą (E) na zewnątrz. Nałożyć ramy i wcisnąć na zewnątrz niebieskie zawleczki dolnej ramy (połączyć). Nałożyć krzyżaki ukośne (F) na dolne bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć Zamknąć zabezpieczenie przed wyważeniem Tulejka łącząca () zablokowana = żółta sprężyna zabezpieczająca (E) wyciśnięta na zewnątrz. Rama połączona w sposób uniemożliwiający przypadkowe rozłączenie = niebieska sprężyna zabezpieczająca () wyciśnięta na zewnątrz. E Usztywnienie pionowe ram Przenieść wyżej podesty montażowe (G). Nałożyć krzyżaki ukośne (F) na górne bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. F G Specjaliścitechniki deskowań 31

32 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż trzeciego poziomu Nakładanie ram Nałożyć ramę 1,20m tak jak przy poprzednim poziomie. Nałożyć krzyżaki ukośne (F) na dolne bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. Usztywnienie poziome Ważna wskazówka: Jeżeli nie używa się podestów montażowych albo zostaną one w jakimkolwiek momencie zdemontowane, wtedy obowiązuje następująca reguła. Podstawowa reguła: Poziomo umieszcza się krzyżaki ukośne 9.xxx: w odstępie co dwa poziomy rozpoczynając od pierwszego. Nałożyć krzyżaki ukośne (K) na bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. K Montowanie podestów montażowych i usztywnianie ramy w pionie Nałożyć podest montażowy (G) na zmontowaną wieżę. Nałożyć krzyżaki ukośne (F) na górne bolce zapadki grawitacyjnej na poziomej rurze ramy i zabezpieczyć. F G Specjaliścitechniki deskowań

33 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco Montaż wyższych poziomów Dalsze ramy nakładać tak jak przy poprzednim poziomie i usztywniać pionowo przy pomocy krzyżaków ukośnych. Poszczególne podesty montażowe należy na kolejnych poziomach montować z przesunięciem. Na ostatnim poziomie stosuje się podobnie jak na pierwszym poziomie 2 podesty montażowe, z tego jeden z przejściem. Zwrócić należy przy tym uwagę na położenie przejścia. Obszar głowicy Wbudowanie głowicy Niebieskie zawleczki (I) górnej ramy należy wcisnąć do wewnątrz (otworzyć). Włożyć głowicę (J). J G I G Dźwigarki jarzmowe (pojedyncze lub podwójne dźwigarki) należy zawsze nakładać centrycznie. Również przy głowicy wrzecionowej pojedyncze dźwigarki mogą być utrzymane w pozycji centrycznej dzięki obróceniu głowicy Ważna Uwaga! Przy dłuższych wspornikach dźwigarków jarzmowych należy je zabezpieczyć przed uniesieniem (np. poprzez mocowanie dzwigarów do głowic lub nabijanie desek na styku dźwigarów)! wskazówka: Przy przenoszeniu dźwigiem całych wież lub ich uprzednio zmontowanych części należy przestrzegać uwag z rozdziału "Przenoszenie przy użyciu dźwigu" Demontaż Demontaż następuje w odwrotnej kolejności. Specjaliścitechniki deskowań 33

34 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco za pomocą wózka widłowego Nakładka TG do wózka widłowego Nakładka TG do wózka widłowego służy wyłącznie do ustawiania i demontażu oraz do transportu Doka-wież rusztowań nośnych Staxo i d2. Prosimy przestrzegać instrukcji obsługi! Max. wysokości rusztowań nośnych z konstrukcją górną bez konstrukcji górnej c c b E a F d d Tr przy przemieszczaniu przy podnoszeniu a max. 7,20 m max. 9,00 m b max. 9,00 m max. 12,60 m c max. 5,40 m max. 9,00 m d max. 3,60 m max. 3,60 m G H D Wymagania dotyczące samojezdnego podnośnikowego wózka widłowego lub samojezdnego podnośnikowego wózka teleskopowego Min. nośność: 4000 kg Daszek chroniący kierującego Rozstaw osi zabieraków widłowych: 850 mm Zapotrzebowanie materiałowe: Pos. Oznaczenie Szt. () Nakładka TG do wózka widłowego 1 () Rygiel wielofunkcyjny WS10 Top50 2,00m 2 () olec połączeniowy 10cm 4 (D) Zatyczka sprężynowa 5mm 4 (E) Rura rusztowaniowa 48,3mm 1,00m 2 (F) Obejma przykręcana 48mm 50 4 (G) Rura rusztowaniowa 48,3mm 2,00m 1 (H) Obejma obrotowa 48mm 2 Sznur uruchamiający dostarczany przez stronę budującą (opcjonalnie) 1 Uwaga! Przy montażu lub demontażu, podnoszeniu lub opuszczaniu wieży rusztowania nośnego nikt nie może przebywać pod wiszącym ciężarem. Max. nośność: przy wykorzystaniu zamkniętych przedłużeń widłowych: 1000 kg przy wykorzystaniu teleskopowych zabieraków widłowych: 600 kg Uwaga! Używanie otwartych przedłużeń widłowych jest zabronione. Zamknięte przedłużenie widłowe Otwarte przedłużenie widłowe Dozwolone przedłużenia widłowe: - zamknięte przedłużenia widłowe 1) - teleskopowe zabieraki widłowe Min. długość wideł: Rozstaw ram rusztowania nośnego mm Max. szerokość wideł: 195 mm Max. wysokość wideł: 71 mm 1) Należy zwrócić uwagę na następujące dane producenta: nośność przedłużenia widłowego wymagana długość istniejących zabieraków widłowych Specjaliścitechniki deskowań

35 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Montaż na stojąco Przemieszczanie jednostek rusztowań nośnych Przy procesie przemieszczania należy zwrócić szczególną uwagę: Przy wszystkich procesach podnoszenia, montażu i przemieszczania konieczna jest obok kierowcy wózka widłowego specjalnie poinstruowana osoba kontrolująca. Pochylenie drogi jazdy max. 2%. Należy zapewnić nośne, wystarczająco mocne gładkie podłoże (np. beton). Montaż jednostek rusztowania nośnego udowa i łączenie poszczególnych poziomów następuje tak, jak to opisano w rozdziale "Montaż na stojąco"! Poszczególne poziomy montować na ziemi. Za pomocą wózka widłowego zmontować poszczególne poziomy w pojedyńczą wieżę rusztowania nośnego. Tr Demontaż Demontaż następuje w odwrotnej kolejności. Ważna wskazówka: Zawsze demontować jedynie najniższy poziom z jednostki rusztowania nośnego. Specjaliścitechniki deskowań 35

36 Montaż na stojąco Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przykłady z praktyki 36 Specjalis citechniki deskowan

37 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przestawianie Przestawianie Możliwości przestawiania za pomocą jednostek jezdnych za pomocą dźwigu za pomocą wózka widłowego względnie teleskopowego wózka widłowego za pomocą podnośników do przestawiania za pomocą wózków podnośnych TG Specjaliścitechniki deskowań 37

38 Przestawianie Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przemieszczanie przy pomocy urządzeń transportowych Szybki i łatwy transport gotowych stolików szalunkowych do następnego miejsca zastosowania następuje przy pomocy urządzeń transportowych. Można przy tym wybierać pomiędzy poniższymi wariantami. Dźwigu używa się tylko wtedy gdy całość przenoszona jest o jedno piętro wyżej. Następujące funkcje są zintegrowane we wszystkich urządzeniach transportowych: podnoszenie przejeżdżanie ustawianie opuszczanie Przykład z podnośnikiem zębatkowym 70: System klockowy (z podnośnikami) Optymalne dopasowanie do wymagań na placu budowy. Można wybierać pomiędzy 2 typami podnośników i 2 typami kół transportowych. Max. nośność: 1000 kg / podnośnik zębatkowy 70 (wysokość podnoszenia 70 cm) z kołem elastycznym pełnym 1500 kg / podnośnik zębatkowy 125 (wysokość podnoszenia 125 cm) z kołem o dużej nośności 15 kn Należy zapewnić nośne, wystarczająco mocne gładkie podłoże (np. beton). Prosimy przestrzegać instrukcji obsługi! Połączyć podnośnik zębatkowy za pomocą adaptera z ramami rusztowania nośnego. Należy zabezpieczyć elementy stopkowe przed wypadnięciem. Patrz rozdział "Przestawianie za pomocą dźwigu" Warianty urządzeń transportowych: wózek podnośny TG system klockowy (z podnośnikami) Ważna wskazówka: Wysokości stołów wzgl. wież max. w stosunku 1:3 (szer:wys) przy standardowych konstrukcjach górnych. Konstrukcje specjalne należy sprawdzić pod względem statycznym. D Zapotrzebowanie materiałowe dla jednego zestawu przestawnego Poz. Oznaczenie Ilość podnośnik zębatkowy 70 lub Staxo/d2-adapter 4 koło elastyczne pełne lub koło o dużej nośności 15kN 4 D transporter dwukołowy 4 38 Specjaliścitechniki deskowań

39 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przestawianie Rolki pomocnicze do przejeżdżania podnośnikami Transporter dwukołowy () wkładany jest w tuleje połączeniowe kołnierzy kół i ułatwia w ten sposób bezobciążeniowy transport urządzeń przejezdnych. Wózek podnośny TG Łatwy w obsłudze, ręczny hydrauliczny wózek podnośny służący do wygodnego przestawiania lekkich i średnich jednostek stołowych. Ułatwia on szalowanie i rozszalowywanie jak również przejeżdżanie w poziomie. Niemęczące podnoszenie dzięki hydraulice. Powolne, stopniowane opuszczanie przy pomocy ręcznego uchwytu. Duża zwrotność dzięki 3 kółkom zwrotnym. Mała szerokoć budowlana wynosząca 82 cm. Możliwy transport bez ładunku przez otwory drzwiowe Max. nośność każdego wózka podnośnego TG: 1000 kg Należy zapewnić nośne, wystarczająco mocne gładkie podłoże (np. beton). Nachylenie drogi przejazdu max. 5%. Transportować max. 3-tarczowe stoliki o wysokości max. 5,0 m przy pomocy 2 wózków podnośnych TG. Prosimy przestrzegać instrukcji obsługi! Wózek podnośny TG () należy dosunąć do czołowych stron stolika szalunkowego - profil zawieszeniowy () chwyta dolną rurę poprzeczną ramy. Należy zabezpieczyć elementy stopkowe przed wypadnięciem. Patrz rozdział "Przestawianie za pomocą dźwigu" Zapotrzebowanie materiałowe dla jednego zestawu przestawnego Poz. Oznaczenie Ilość Wózek podnośny TG 2 Specjaliścitechniki deskowań 39

40 Przestawianie Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przestawianie przy użyciu dźwigu Ważna wskazówka: Jednostki rusztowań nośnych o wysokości max. 20 m należy przestawiać wspólnie! W celu pionowego przemieszczania stoliki szalunkowe wyposażone są w belkę przestawną 15,0 i płytę jarzmową 15,0, które umożliwiają proste zamocowanie lin dźwigowych. Max. nośność: 1000 kg / belkę przestawną 15,0 - przy centrycznym przyłożeniu obciążenia Połączyć deskowanie stropowe z głowicami np. przy pomocy części zaciskowej (D), płyty dociskowej (E) i nakrętki skrzydełkowej 15,0 (F). Przy głowicy wrzecionowej Przy wrzecionie głowicy czterokierunkowej Montaż Zamontować belkę przestawną 15,0 () i płytę jarzmową 15,0 () Możliwe tylko z płytą dociskową a = 28 cm (dla elementów wyprodukowanych po 2002 r.) Zabezpieczyć głowice przed wyciągnięciem Należy zawiesić przetyczkę zabezpieczającą (G) w rurze poprzecznej ramy Przewiercanie powierzchni szalunkowej przy użyciu wiertła o średnicy Ø 20 mm. Do zamykania może zostać wtedy zastosowany kombikorek R20/25. Prosimy przestrzegać instrukcji obsługi! G Przygotowanie Uwaga! Zagrożenie poprzez luźne i nie zabezpieczone części. Przed przestawianiem należy przestrzegać następujących punktów! Połączyć ze sobą deskowanie stropowe np. dźwigarki jarzmowe i poprzeczne połączyć przy pomocy płytki łączącej i powierzchnię szalunkową przybić gwoździami. Zabezpieczyć stopki przed wypadnięciem: Przy stopie wrzecionowej (H) i stopie wrzecionowej wzmocnionej 70 lub 130 z nakrętką napinającą Należy zawiesić przetyczkę zabezpieczającą (I) w rurze poprzecznej ramy. H I Specjaliścitechniki deskowań

41 Informacja dla użytkownika Doka-rusztowanie nośne Staxo 100 Przestawianie Ramy zabezpieczyć przed wyciągnięciem Zamknąć żółte (K) i niebieskie (L) zawleczki = wcisnąć na zewnątrz. K Proces przenoszenia przy budowie szkieletowej Odciążyć stolik poprzez skręcenie stóp. Zamocować urządzenia transportowe. Wsunąć stopy i zabezpieczyć. L Proces przenoszenia Zaczepić linę dźwigu na pręcie przestawnym 15,0 i stolik szalunkowy przenieść do nowego miejsca zastosowania. Kąt pochylenia β max. 30. Stolik z urządzeniami transportowymi opuścić i wyjechać aż do odboju (M). Usunąć przednie urządzenia transportowe. Wkręcić belkę przestawną 15,0 w uprzednio zmontowaną już płytę jarzmową 15,0. Przyczepić linę dźwigu do belki przestawnej 15,0 i napiąć ją. M Podczas przenoszenia na stoliku szalunkowym nie mogą się znajdować żadne luźne części, takie jak narzędzia czy inne materiały! Wysunąć stolik aż do momentu gdy ostatnia płaszczyzna ramy stoi jeszcze na stropie. Zamontować dalsze pręty przestawne i przyczepić liny dźwigowe. Skrócić naciągiem (N) tylną linę dźwigową tak, aby stolik był zawieszony w pozycji poziomej. Wysunąć stolik za pomocą dźwigu i przenieść go. N Specjaliścitechniki deskowań 41
