Kompleksowe podejście do zapewnienia bezpieczeństwa przeciwwybuchowego w energetyce Grzegorz Czesnowski, Automatic Systems Engineering Sp. z o.o.

Transkrypt

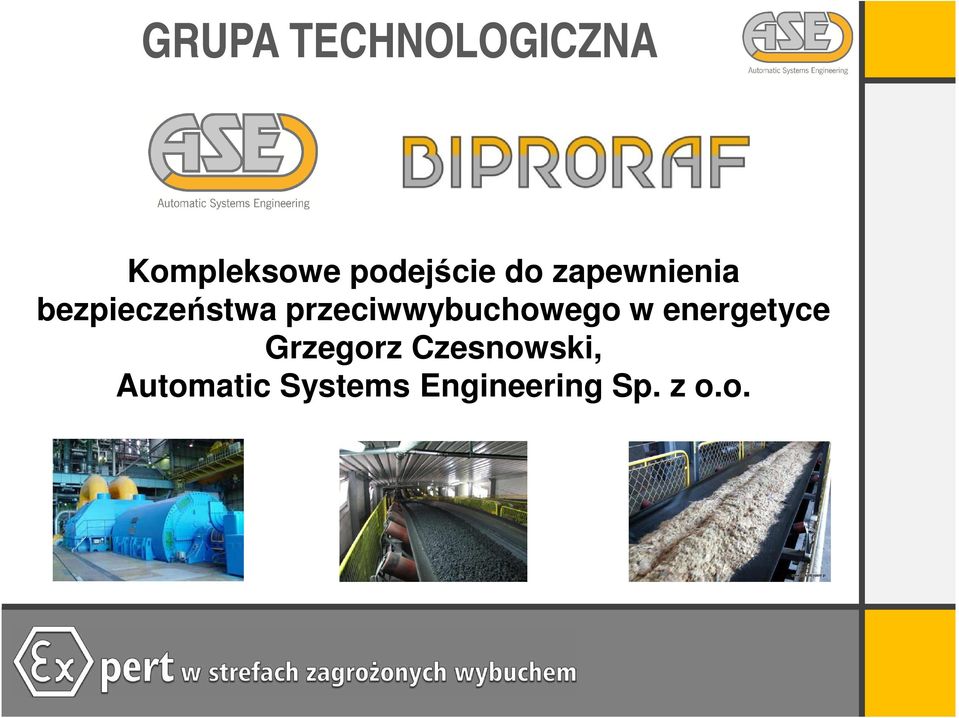

1 GRUPA TECHNOLOGICZNA Kompleksowe podejście do zapewnienia bezpieczeństwa przeciwwybuchowego w energetyce Grzegorz Czesnowski, Automatic Systems Engineering Sp. z o.o.

2 Oferta w ramach Grupy Technologicznej ASE KONSULTING PROJEKTOWANIE REALIZACJA EKSPLOATACJA

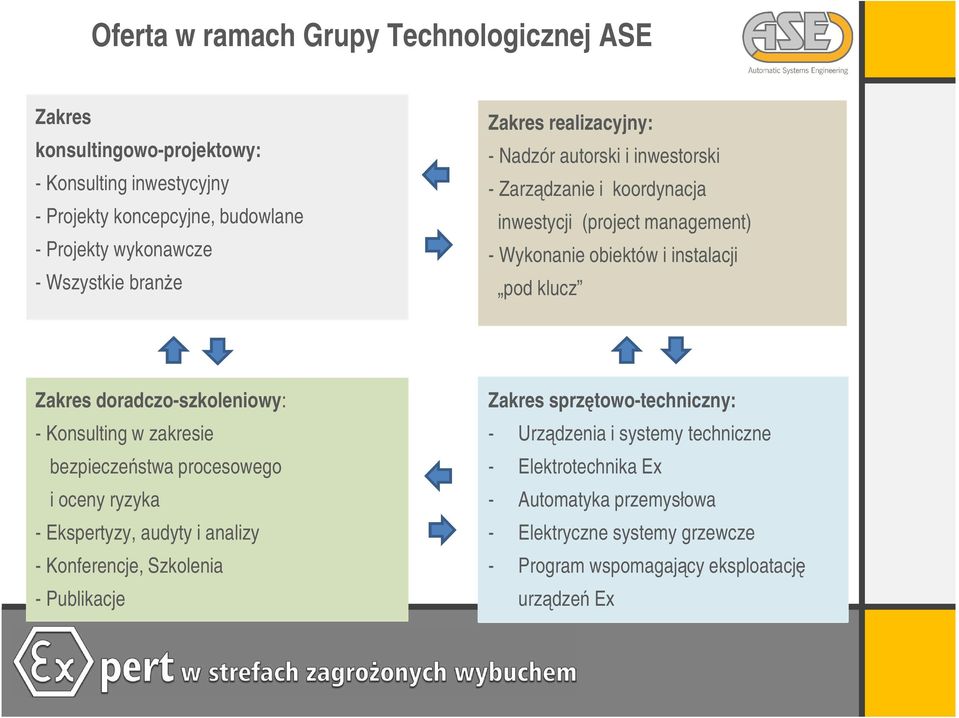

3 Oferta w ramach Grupy Technologicznej ASE Zakres konsultingowo-projektowy: - Konsulting inwestycyjny - Projekty koncepcyjne, budowlane - Projekty wykonawcze - Wszystkie branże Zakres realizacyjny: - Nadzór autorski i inwestorski - Zarządzanie i koordynacja inwestycji (project management) - Wykonanie obiektów i instalacji pod klucz Zakres doradczo-szkoleniowy: - Konsulting w zakresie bezpieczeństwa procesowego i oceny ryzyka - Ekspertyzy, audyty i analizy - Konferencje, Szkolenia - Publikacje Zakres sprzętowo-techniczny: - Urządzenia i systemy techniczne - Elektrotechnika Ex - Automatyka przemysłowa - Elektryczne systemy grzewcze - Program wspomagający eksploatację urządzeń Ex

4 ZASADY BEZPIECZEŃSTWA WYBUCHOWEGO Urządzenia i systemy ochronne przeznaczone do użytku w przestrzeniach zagrożonych wybuchem (ATEX 95; 94/9/WE) Rozporządzenie MG z dnia 22 grudnia 2005r. w sprawie zasadniczych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem (Dz. U nr. 263 poz. 2203) PRODUCENT Miejsca pracy, w których może wystąpić atmosfera wybuchowa (ATEX 137, 1999/92/WE) Rozporządzenie MG z dnia 8 lipca 2010r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy związanych z możliwością wystąpienia w miejscu pracy atmosfery wybuchowej (Dz. U nr. 138 poz. 931) PRACODAWCA Badanie typu Zapewnienie jakości Wewnętrzne kontrole jakości Podział na strefy Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Deklaracja zgodności Dokument Zabezpieczenia Przed Wybuchem

5 Obszary Działania Grupy Technologicznej ASE Modernizacja i dostosowanie urządzeń oraz instalacji do pracy w strefach zagrożonych wybuchem. Optymalizacja wyposażenia instalacji w strefach zagrożonych wybuchem Oprócz prac elektrycznych i mechanicznych modernizujących urządzenia, prowadzone są prace związane: Z certyfikacją urządzeń przez JN, Wykonaniem dokumentu klasyfikacji przestrzeni zagrożonych wybuchem, Opracowaniem Dokumentu Zabezpieczenia Przed Wybuchem Przeprowadzeniem analizy zagrożenia zapłonem urządzeń mechanicznych.

6 Realizacja dostaw produktów, systemów i usług Dział Urządzeń Elektrycznych Ex Kompleksowa obsługa w zakresie doboru i kompletacji urządzeń zgodnie z obowiązującymi zasadami i normami dotyczącymi urządzeń w strefach zagrożonych wybuchem. Program wspierający eksploatację urządzeń EX, inwentaryzacja i zarządzanie Dział Automatyki Opomiarowanie Rozliczeniowe Zbiorników kompleksowa obsługa: modernizacje, legalizacje GUM, Zawory specjalistyczne dla obiegów parowych, stacje redukcyjno-schładzające, klapy i zasuwy, manometry, poziomowskazy, zawory bezpieczeństwa Detekcja gazów palnych i toksycznych: projektowanie, dostawa, uruchomienie, kalibracja systemu, serwis. Elektryczne Systemy Grzewcze (w tym Ex) Ogrzewanie rurociągów, zbiorników oraz AKP. Ochrona przed zamarzaniem. Utrzymanie temperatury procesowej. Podgrzewanie mediów technologicznych. Kompleksowa obsługa inwestycji, realizacje pod klucz Dział Elektrotechniki Zaciski i elektronika nalistwowa. Przemysłowe złącza wielopolowe. Modułowe przejścia kablowe i specjalistyczne dławice. Systemy oświetlenia zewnętrznego dla przemysłu morskiego i offshore. Trasy kablowe z włókna szklanego FRP. Dział Rozwoju i Szkoleń Certyfikowany system szkoleń w zakresie bezpieczeństwa przeciwwybuchowego. Ekspertyzy i analizy ryzyka z zakresu bezpieczeństwa przeciwwybuchowego i procesowego. Audyt ATEX i opracowanie Dokumentu Zabezpieczenie przed Wybuchem. Klasyfikacja stref zagrożonych wybuchem. Magazyn Ex i publikacje z dziedziny bezpieczeństwa technicznego. Konferencje techniczne i naukowo-techniczne.

7 Systematyka Ekspertyz i Audytów Bezpieczeństwa O b s z a r e k s p l o a t a c y j n y Ekspertyzy i Audyty bezpieczeństwa Audyt wstępny ATEX USER dla obszarów i instalacji pracujących w strefach Ex Audyt wstępny MD / ATEX - uwzględnienie wymogów dyrektywy maszynowej Audyty techniczne dla obszarów i instalacji pracujących w strefach Ex: urządzeń elektrycznych, systemu detekcji Klasyfikacja stref zagrożonych wybuchem Analiza i ocena ryzyka wybuchu Przygotowanie Dokumentu Zabezpieczenia przed Wybuchem Opracowania w zakresie Raportu o Bezpieczeństwie dla ZDR i ZZR Analizy szczegółowe: np. HAZOP, LOPA (AWZ) np. młyny Inne analizy techniczne np. bezpieczeństwo funkcjonalne, wyznaczenie i weryfikacja SIL Analizy ryzyka zintegrowane z realizacjami wdrożeń środków redukcji ryzyka Część Audytowa Część Analityczna Część Analityczno projektowa

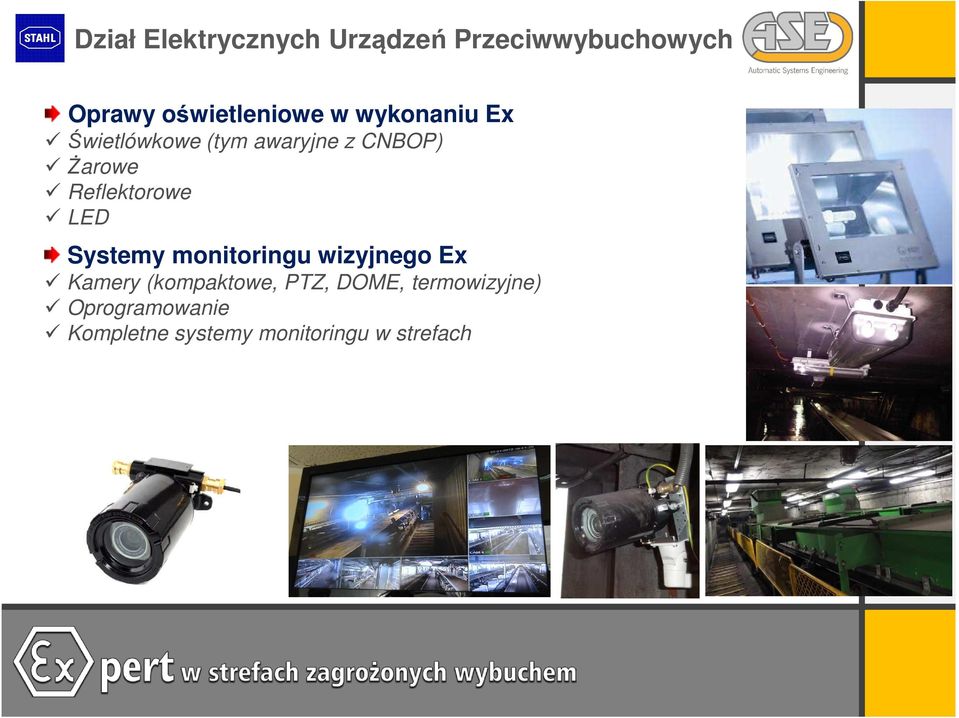

8 Dział Elektrycznych Urządzeń Przeciwwybuchowych Oprawy oświetleniowe w wykonaniu Ex Świetlówkowe (tym awaryjne z CNBOP) Żarowe Reflektorowe LED Systemy monitoringu wizyjnego Ex Kamery (kompaktowe, PTZ, DOME, termowizyjne) Oprogramowanie Kompletne systemy monitoringu w strefach

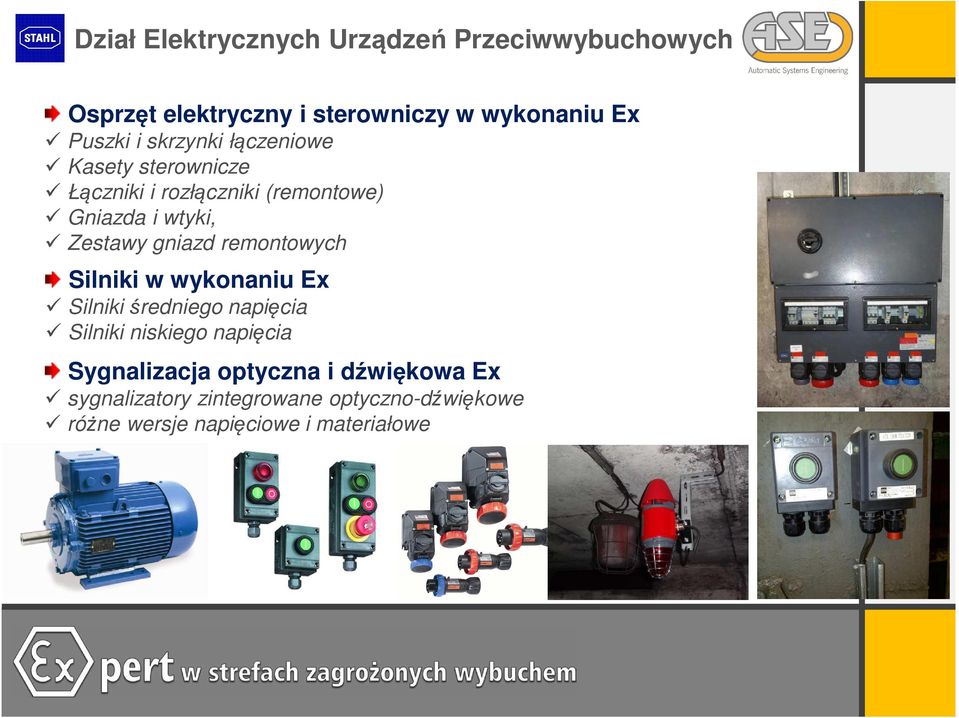

9 Dział Elektrycznych Urządzeń Przeciwwybuchowych Osprzęt elektryczny i sterowniczy w wykonaniu Ex Puszki i skrzynki łączeniowe Kasety sterownicze Łączniki i rozłączniki (remontowe) Gniazda i wtyki, Zestawy gniazd remontowych Silniki w wykonaniu Ex Silniki średniego napięcia Silniki niskiego napięcia Sygnalizacja optyczna i dźwiękowa Ex sygnalizatory zintegrowane optyczno-dźwiękowe różne wersje napięciowe i materiałowe

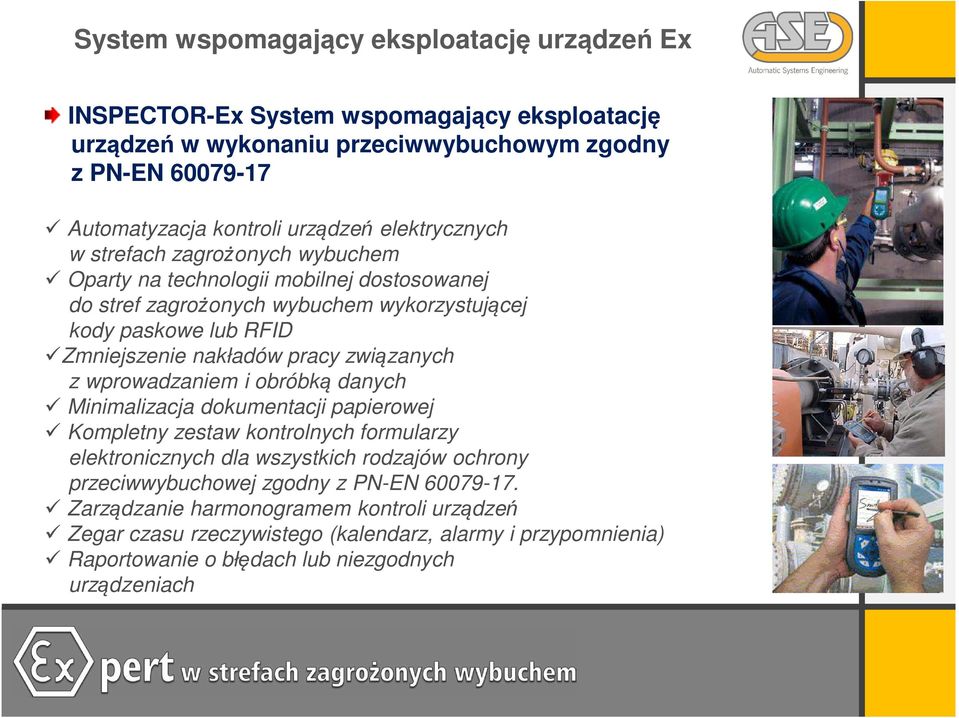

10 System wspomagający eksploatację urządzeń Ex INSPECTOR-Ex System wspomagający eksploatację urządzeń w wykonaniu przeciwwybuchowym zgodny z PN-EN Automatyzacja kontroli urządzeń elektrycznych w strefach zagrożonych wybuchem Oparty na technologii mobilnej dostosowanej do stref zagrożonych wybuchem wykorzystującej kody paskowe lub RFID Zmniejszenie nakładów pracy związanych z wprowadzaniem i obróbką danych Minimalizacja dokumentacji papierowej Kompletny zestaw kontrolnych formularzy elektronicznych dla wszystkich rodzajów ochrony przeciwwybuchowej zgodny z PN-EN Zarządzanie harmonogramem kontroli urządzeń Zegar czasu rzeczywistego (kalendarz, alarmy i przypomnienia) Raportowanie o błędach lub niezgodnych urządzeniach

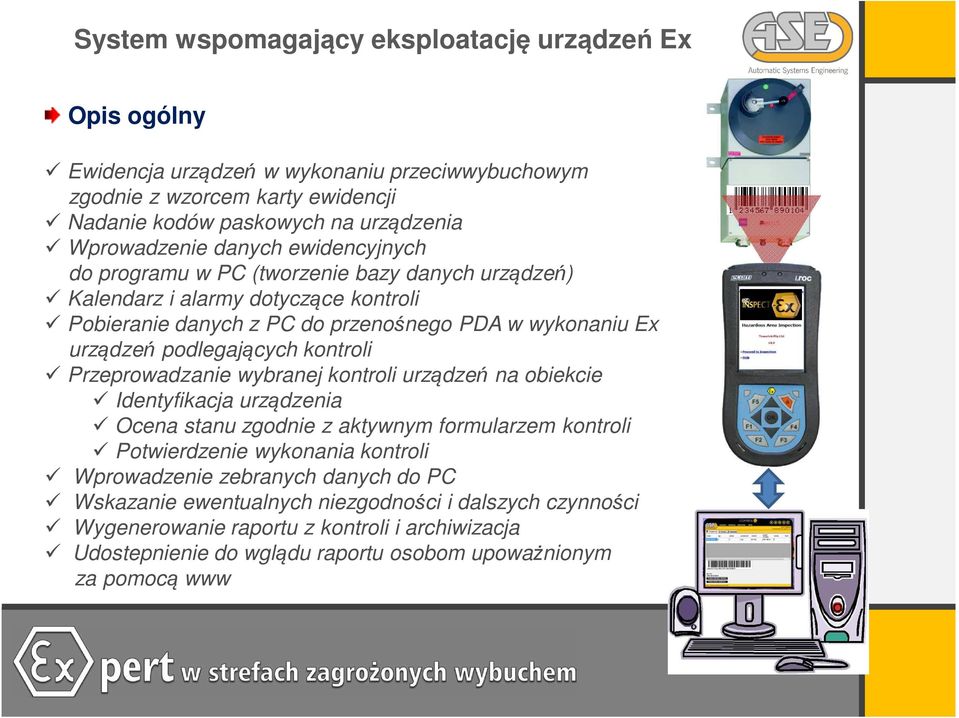

11 System wspomagający eksploatację urządzeń Ex Opis ogólny Ewidencja urządzeń w wykonaniu przeciwwybuchowym zgodnie z wzorcem karty ewidencji Nadanie kodów paskowych na urządzenia Wprowadzenie danych ewidencyjnych do programu w PC (tworzenie bazy danych urządzeń) Kalendarz i alarmy dotyczące kontroli Pobieranie danych z PC do przenośnego PDA w wykonaniu Ex urządzeń podlegających kontroli Przeprowadzanie wybranej kontroli urządzeń na obiekcie Identyfikacja urządzenia Ocena stanu zgodnie z aktywnym formularzem kontroli Potwierdzenie wykonania kontroli Wprowadzenie zebranych danych do PC Wskazanie ewentualnych niezgodności i dalszych czynności Wygenerowanie raportu z kontroli i archiwizacja Udostepnienie do wglądu raportu osobom upoważnionym za pomocą www

12 Dział Elektrycznych Systemów Grzewczych Systemy ogrzewania rurociągów, zbiorników i armatury taśmy grzejne samoregulujące przewody grzejne strefowe przewody grzejne stałooporowe urządzenia kontrolne i sterujące temperaturą Urządzenia i elementy grzejne grzejniki radiatorowe grzałki nurnikowe grzałki wkładkowe płyty, płaszcze, panele grzejne Ogrzewacze procesowe ogrzewanie przepływowe nagrzewnice małych i dużych mocy Obudowy ochronne dla urządzeń pomiarowych kompletne systemy z ogrzewaniem dostosowane do stref zagrożonych wybuchem

13 Dział Automatyki Systemy pomiarów poziomu w zbiornikach rozliczeniowe przemysłowe legalizacja GUM Systemy detekcji gazów i oparów Kompleksowa obsługa: projektowanie dostawa uruchomienie kalibracja systemu serwis i opieka serwisowa Pozostałe Przewody sensorowe temperatury Analizatory wody Wentylatory promieniowe Aparatura kontrolno-pomiarowa manometry, poziomowskazy Systemy tłumienia i izolacji wybuchu

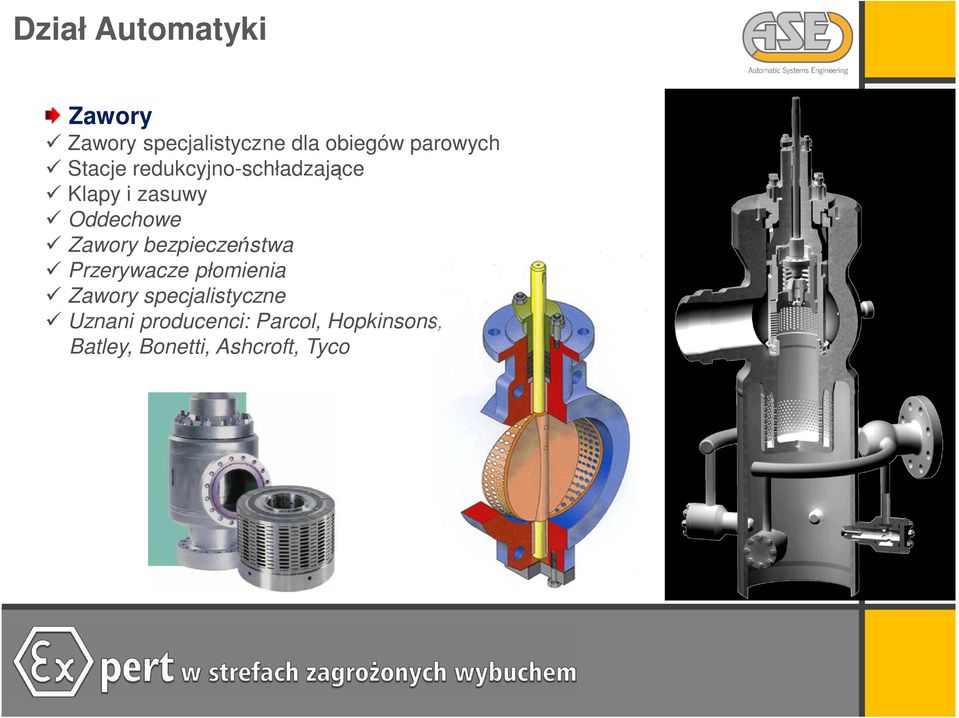

14 Dział Automatyki Zawory Zawory specjalistyczne dla obiegów parowych Stacje redukcyjno-schładzające Klapy i zasuwy Oddechowe Zawory bezpieczeństwa Przerywacze płomienia Zawory specjalistyczne Uznani producenci: Parcol, Hopkinsons, Batley, Bonetti, Ashcroft, Tyco

15 Grupa Technologiczna ASE - wsparcie zarządzania bezpieczeństwem Etapowe przygotowanie systematyki zarządzania bezpieczeństwem Stały partner w zarządzaniu bezpieczeństwem Rozwiązywanie zagadnień bieżących o dużym stopniu złożoności i wymagań technologicznych symulatory, HAZOP, itp. Wdrożenie systematyki zarządzania bezpieczeństwem Wykorzystanie bieżących doświadczeń branżowych Stała, stabilna i efektywna ekonomicznie współpraca Kilkadziesiąt referencji z wielu zakładów w Polsce
