ROZDZIAŁ II OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

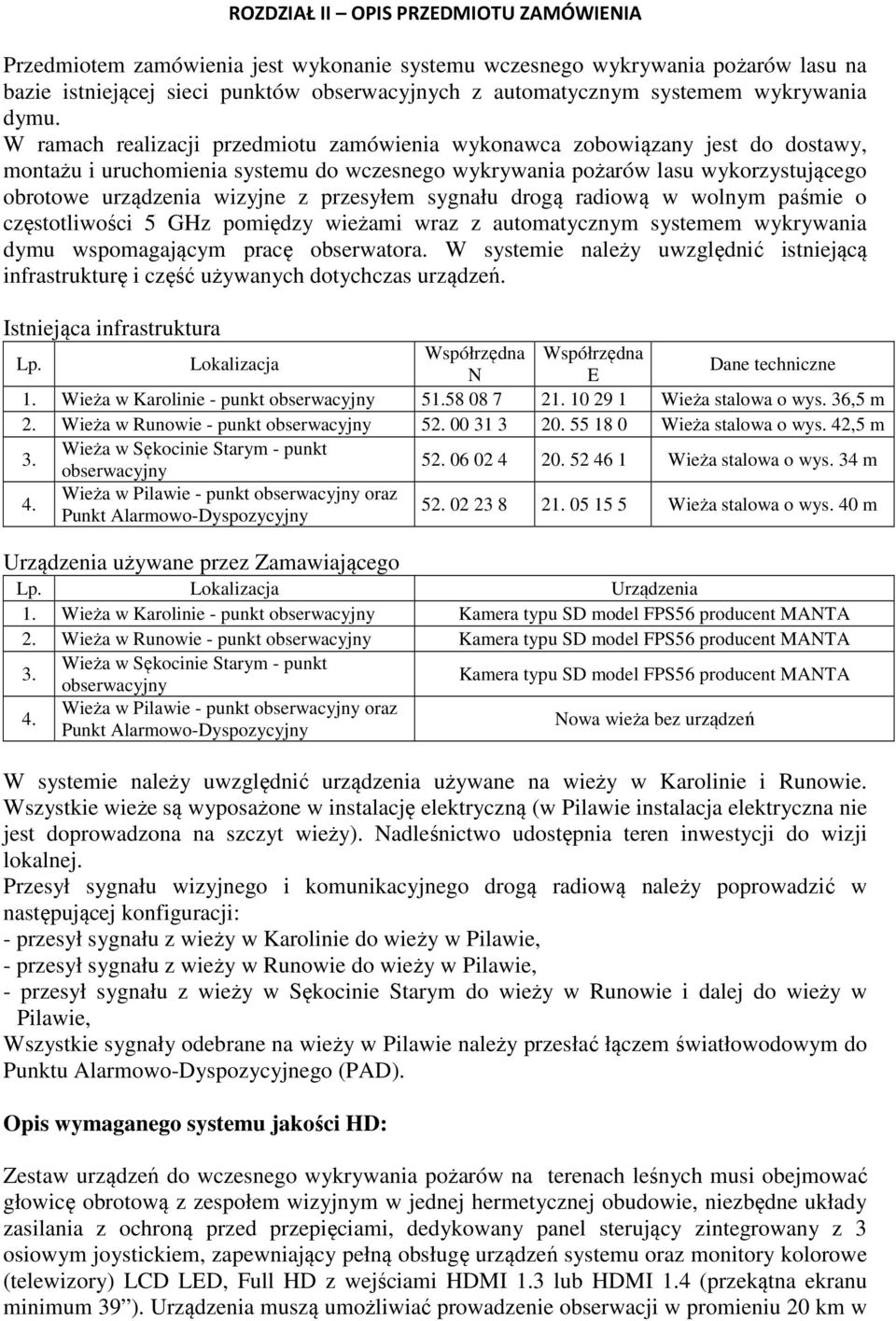

1 ROZDZIAŁ II OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest wykonanie systemu wczesnego wykrywania pożarów lasu na bazie istniejącej sieci punktów obserwacyjnych z automatycznym systemem wykrywania dymu. W ramach realizacji przedmiotu zamówienia wykonawca zobowiązany jest do dostawy, montażu i uruchomienia systemu do wczesnego wykrywania pożarów lasu wykorzystującego obrotowe urządzenia wizyjne z przesyłem sygnału drogą radiową w wolnym paśmie o częstotliwości 5 GHz pomiędzy wieżami wraz z automatycznym systemem wykrywania dymu wspomagającym pracę obserwatora. W systemie należy uwzględnić istniejącą infrastrukturę i część używanych dotychczas urządzeń. Istniejąca infrastruktura Współrzędna Współrzędna Lp. Lokalizacja Dane techniczne N E 1. Wieża w Karolinie - punkt obserwacyjny Wieża stalowa o wys. 36,5 m 2. Wieża w Runowie - punkt obserwacyjny Wieża stalowa o wys. 42,5 m Wieża w Sękocinie Starym - punkt Wieża stalowa o wys. 34 m obserwacyjny Wieża w Pilawie - punkt obserwacyjny oraz Wieża stalowa o wys. 40 m Punkt Alarmowo-Dyspozycyjny Urządzenia używane przez Zamawiającego Lp. Lokalizacja Urządzenia 1. Wieża w Karolinie - punkt obserwacyjny Kamera typu SD model FPS56 producent MANTA 2. Wieża w Runowie - punkt obserwacyjny Kamera typu SD model FPS56 producent MANTA 3. Wieża w Sękocinie Starym - punkt obserwacyjny Kamera typu SD model FPS56 producent MANTA 4. Wieża w Pilawie - punkt obserwacyjny oraz Punkt Alarmowo-Dyspozycyjny Nowa wieża bez urządzeń W systemie należy uwzględnić urządzenia używane na wieży w Karolinie i Runowie. Wszystkie wieże są wyposażone w instalację elektryczną (w Pilawie instalacja elektryczna nie jest doprowadzona na szczyt wieży). Nadleśnictwo udostępnia teren inwestycji do wizji lokalnej. Przesył sygnału wizyjnego i komunikacyjnego drogą radiową należy poprowadzić w następującej konfiguracji: - przesył sygnału z wieży w Karolinie do wieży w Pilawie, - przesył sygnału z wieży w Runowie do wieży w Pilawie, - przesył sygnału z wieży w Sękocinie Starym do wieży w Runowie i dalej do wieży w Pilawie, Wszystkie sygnały odebrane na wieży w Pilawie należy przesłać łączem światłowodowym do Punktu Alarmowo-Dyspozycyjnego (PAD). Opis wymaganego systemu jakości HD: Zestaw urządzeń do wczesnego wykrywania pożarów na terenach leśnych musi obejmować głowicę obrotową z zespołem wizyjnym w jednej hermetycznej obudowie, niezbędne układy zasilania z ochroną przed przepięciami, dedykowany panel sterujący zintegrowany z 3 osiowym joystickiem, zapewniający pełną obsługę urządzeń systemu oraz monitory kolorowe (telewizory) LCD LED, Full HD z wejściami HDMI 1.3 lub HDMI 1.4 (przekątna ekranu minimum 39 ). Urządzenia muszą umożliwiać prowadzenie obserwacji w promieniu 20 km w

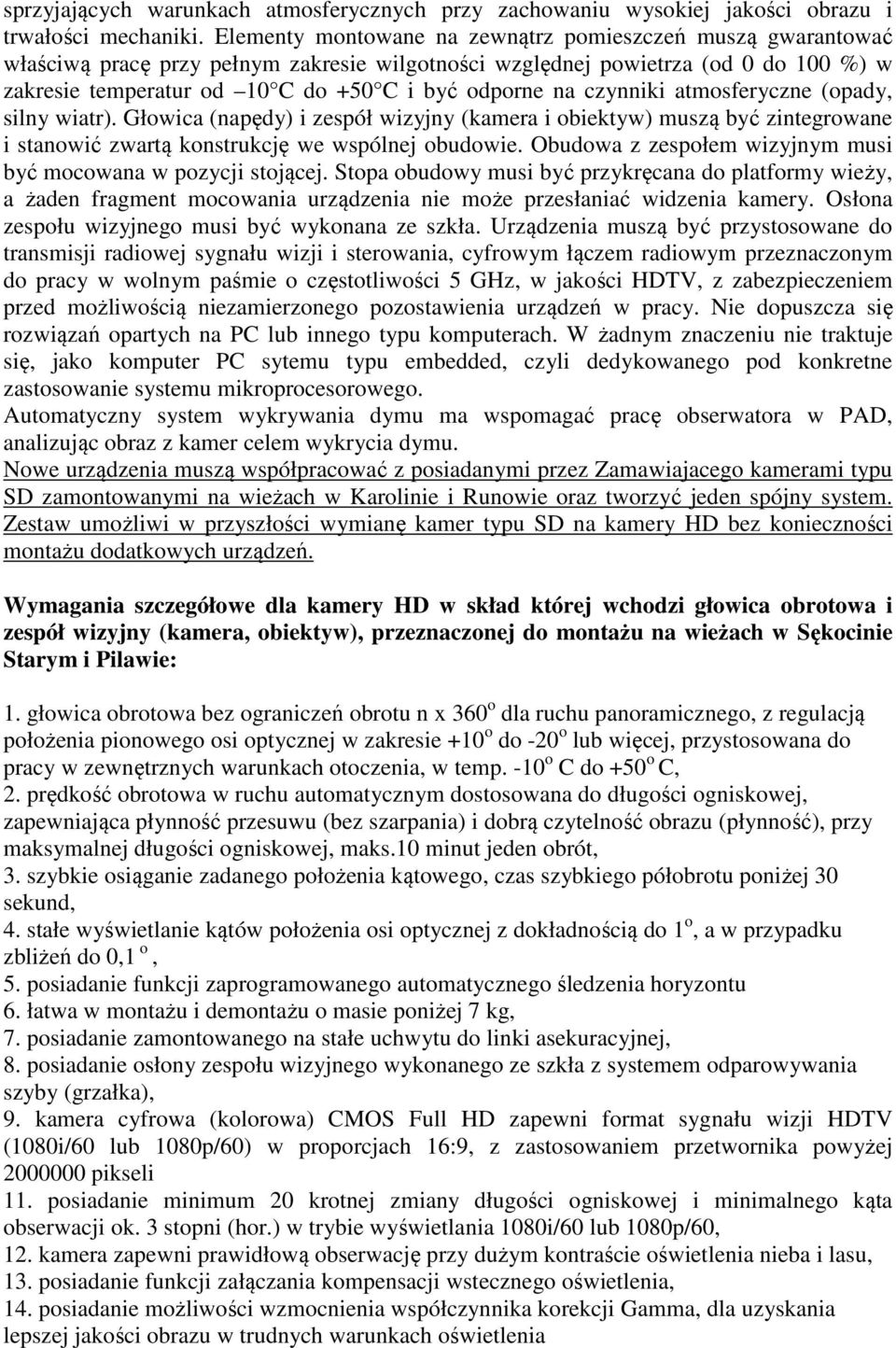

2 sprzyjających warunkach atmosferycznych przy zachowaniu wysokiej jakości obrazu i trwałości mechaniki. Elementy montowane na zewnątrz pomieszczeń muszą gwarantować właściwą pracę przy pełnym zakresie wilgotności względnej powietrza (od 0 do 100 %) w zakresie temperatur od 10 C do +50 C i być odporne na czynniki atmosferyczne (opady, silny wiatr). Głowica (napędy) i zespół wizyjny (kamera i obiektyw) muszą być zintegrowane i stanowić zwartą konstrukcję we wspólnej obudowie. Obudowa z zespołem wizyjnym musi być mocowana w pozycji stojącej. Stopa obudowy musi być przykręcana do platformy wieży, a żaden fragment mocowania urządzenia nie może przesłaniać widzenia kamery. Osłona zespołu wizyjnego musi być wykonana ze szkła. Urządzenia muszą być przystosowane do transmisji radiowej sygnału wizji i sterowania, cyfrowym łączem radiowym przeznaczonym do pracy w wolnym paśmie o częstotliwości 5 GHz, w jakości HDTV, z zabezpieczeniem przed możliwością niezamierzonego pozostawienia urządzeń w pracy. Nie dopuszcza się rozwiązań opartych na PC lub innego typu komputerach. W żadnym znaczeniu nie traktuje się, jako komputer PC sytemu typu embedded, czyli dedykowanego pod konkretne zastosowanie systemu mikroprocesorowego. Automatyczny system wykrywania dymu ma wspomagać pracę obserwatora w PAD, analizując obraz z kamer celem wykrycia dymu. Nowe urządzenia muszą współpracować z posiadanymi przez Zamawiajacego kamerami typu SD zamontowanymi na wieżach w Karolinie i Runowie oraz tworzyć jeden spójny system. Zestaw umożliwi w przyszłości wymianę kamer typu SD na kamery HD bez konieczności montażu dodatkowych urządzeń. Wymagania szczegółowe dla kamery HD w skład której wchodzi głowica obrotowa i zespół wizyjny (kamera, obiektyw), przeznaczonej do montażu na wieżach w Sękocinie Starym i Pilawie: 1. głowica obrotowa bez ograniczeń obrotu n x 360 o dla ruchu panoramicznego, z regulacją położenia pionowego osi optycznej w zakresie +10 o do -20 o lub więcej, przystosowana do pracy w zewnętrznych warunkach otoczenia, w temp. -10 o C do +50 o C, 2. prędkość obrotowa w ruchu automatycznym dostosowana do długości ogniskowej, zapewniająca płynność przesuwu (bez szarpania) i dobrą czytelność obrazu (płynność), przy maksymalnej długości ogniskowej, maks.10 minut jeden obrót, 3. szybkie osiąganie zadanego położenia kątowego, czas szybkiego półobrotu poniżej 30 sekund, 4. stałe wyświetlanie kątów położenia osi optycznej z dokładnością do 1 o, a w przypadku zbliżeń do 0,1 o, 5. posiadanie funkcji zaprogramowanego automatycznego śledzenia horyzontu 6. łatwa w montażu i demontażu o masie poniżej 7 kg, 7. posiadanie zamontowanego na stałe uchwytu do linki asekuracyjnej, 8. posiadanie osłony zespołu wizyjnego wykonanego ze szkła z systemem odparowywania szyby (grzałka), 9. kamera cyfrowa (kolorowa) CMOS Full HD zapewni format sygnału wizji HDTV (1080i/60 lub 1080p/60) w proporcjach 16:9, z zastosowaniem przetwornika powyżej pikseli 11. posiadanie minimum 20 krotnej zmiany długości ogniskowej i minimalnego kąta obserwacji ok. 3 stopni (hor.) w trybie wyświetlania 1080i/60 lub 1080p/60, 12. kamera zapewni prawidłową obserwację przy dużym kontraście oświetlenia nieba i lasu, 13. posiadanie funkcji załączania kompensacji wstecznego oświetlenia, 14. posiadanie możliwości wzmocnienia współczynnika korekcji Gamma, dla uzyskania lepszej jakości obrazu w trudnych warunkach oświetlenia

3 15. posiadanie zdolności przełączania z trybu AUTO FOCUS na tryb MANUAL FOCUS, 16. posiadanie cyfrowego powiększenia min. x głowica obrotowa i zespół wizyjny musi posiadać możliwość ręcznego zdalnego sterowania za pomocą dedykowanego pulpitu sterującego wszystkimi funkcjami w celu zapewnienia dostosowania przez operatora systemu optymalnych nastaw parametrów urządzeń do aktualnych warunków i zapotrzebowania. Wymagania funkcjonalne dla nowych urządzeń systemu: 1. możliwość definiowania sektorów szybkiego ruchu 2. możliwość zaprogramowania minimum dwóch tras obserwacji automatycznej 3. funkcja szybkiego przeglądu terenu 4. możliwość szybkiej orientacji kamery na wskazany kąt 5. pamięć minimum 5 pozycji dla każdej z kamer z możliwością szybkiego podglądu, 6. zapamiętywanie aktualnej pozycji i jej przywoływanie w dowolnym czasie, 7. automatyczne dostosowanie parametrów pracy do aktualnych warunków obserwacji, 8. wyświetlanie kierunku obserwacji (kąty położenia osi optycznej) i zaprogramowanych nazw własnych obiektów terenowych (komunikaty OSD na ekranie monitora), 9. obraz (sygnał wizji HD) musi być wyświetlany w sposób płynny bez zauważalnych opóźnień, w rozdzielczości 1080i/60 lub 1080p/60 dla zestawu HDTV, w którego skład wejdą 4 monitory kolorowe (telewizory) Full HD, LCD LED z wejściem HDMI 1.3 lub HDMI 1.4 o przekątnej minimum 39 cali. 10. obraz w ruchu automatycznym musi być wyświetlany w sposób ciągły i płynny, dla zestawu HDTV 11. zestaw zapewni płynność i czytelność obrazu w ruchu, także przy maksymalnej długości ogniskowej 12. dedykowany pulpit sterujący, zapewniający zdalną, szybką zmianę parametrów pracy kamer, zintegrowany z 3 osiowym profesjonalnym joystickiem. 13. osoba obsługująca musi mieć możliwość pełnego ręcznego sterowania kamerą (kierunek poziomy i pionowy, ogniskowa, ostrość, kompensacja wstecznego oświetlenia i innymi funkcjami kamery i głowicy obrotowej), 14. zestaw będzie pracował w trybie automatycznym, będzie umożliwiał zaprogramowanie minimum 2 tras obserwacji automatycznej, 15. zestaw będzie posiadał możliwość regulacji prędkości obrotu w kierunku poziomym, 16. zestaw automatycznie dostosuje prędkość obrotu w poziomie do aktualnie nastawionej ogniskowej obiektywu, 17. zestaw automatycznie dostosuje pionowy kierunek obserwacji do kierunku poziomego podczas pracy w trybie automatycznym, 18. zestaw będzie miał możliwość omijania podczas pracy w trybie automatycznym określonych sektorów, 19. sterowanie ręczne odbywać się będzie w czasie rzeczywistym, 20. sterowanie za pomocą dedykowanej klawiatury, wszystkie funkcje uruchamiane za pomocą przycisków, opisanych w sposób sugerujący ich przeznaczenie Wymagania dla łączności (anten) bezprzewodowej pomiędzy wieżami: 1. bezprzewodowy przesył obrazu i sterowanie będzie realizowane przy wykorzystaniu wolnego pasma o częstotliwości 5 GHz, 2. bezprzewodowy przesył obrazu i sterowania ma zapewnić tą samą jakość obrazu i komfort sterowania jak przy rozwiązaniach przesyłu i sterowania realizowanych przewodowo,

4 3. bezprzewodowy przesył obrazu i sterowanie ma odbywać się z wież w Karolinie, Runowie i Sękocinie Starym (za pośrednictwem wieży w Runowie) do wieży w Pilawie 4. w uzasadnionej sytuacji Zamawiający dopuszcza zastosowanie innych rozwiązań (np.: inne kierunki transferu, inne darmowe częstotliwości, itp.) pod warunkiem zachowania całej funkcjonalności opisanej w SIWZ i nie wpływających na zwiększenie kosztów inwestycji. Pozostałe wymagania dla inwestycji 1. sterowanie systemem musi odbywać się bez widocznych opóźnień, 2. urządzenia systemu powinny posiadać niezbędne zabezpieczenia przed przepięciami, 3. zestaw musi współpracować z systemem automatycznego wykrywania dymu i Leśną Mapą Numeryczną 4. menu urządzeń w języku polskim, 5. instrukcje w języku polskim, 6. minimalny okres gwarancji 24 miesiące 7. wykonawca wykona również niezbędną do realizacji zamówienia dokumentację oraz uzyska konieczne do wykonania zamówienia uzgodnienia i pozwolenia. 8. niezwłocznie po wykonaniu montażu i uruchomieniu systemu Wykonawca przeprowadzi nieodpłatne szkolenie w siedzibie Zamawiającego osób wskazanych przez Zamawiającego (co najmniej 4 pracowników nadleśnictwa) w zakresie obsługi i administracji przedmiotu zamówienia. 9. system umożliwi udostępnienie obrazu z kamer oraz mapy do instytucji bezpieczeństwa publicznego, np. państwowej straży pożarnej (drogą radiową - preferowane lub przez internet) Wymagania szczegółowe dla systemu automatycznego wykrywania dymów (nowe kamery HD na wieżach w Sękocinie Starym i Pilawie): 1. program zainstalowany jest na komputerze umieszczonym w PAD, 2. analizie poddawany jest obraz dostarczany do PAD (nie są instalowane dodatkowe urządzenia na wieży) wymaganie opcjonalne (dodatkowo punktowane). 3. wykrycie dymu w programie odbywa się całkowicie automatycznie do wykrycia dymu nie są potrzebne jakakolwiek czynności ze strony użytkownika, w szczególności zatrzymanie kamery bądź inne sposoby wskazania dymu przez użytkownika, 4. praca w środowisku lokalnym do prawidłowego działania modułu automatycznego wykrywania dymu nie jest potrzebne podłączenie do sieci Internet. 5. program pozwala na sterowanie ręczne kamerą/kamerami (bez użycia pulpitu sterującego) - Użytkownik steruje kamerą - zmienia położenie kamery w górę i w dół, w lewo i w prawo, zmniejsza i zwiększa przybliżenie, zatrzymuje kamerę. Efektem jest zmiana wyświetlanego obrazu zgodnie z poleceniami przekazywanymi do kamery. Nie jest dopuszczalne występowanie widocznych opóźnień w reakcji kamery na sterowanie przez użytkownika. 6. program obsługuje Standard Leśnej Mapy Numerycznej w programie wyświetlona jest Leśna Mapa Numeryczna obserwowanego obszaru (zasięg terytorialny nadleśnictwa) stworzona na podstawie plików ESRI Shapefile dostarczonych przez Zamawiającego. Program obsługuje co najmniej następujące warstwy LMN: Leśnictwa Sytuacja Oddziały Wydzielenia

5 Opisy oddziałów Opisy wydzieleń PNSW Komunikacja Punkty PPOŻ Zamiana i ponowne załadowanie do programu warstw skutkuje przebudowaniem wyświetlanej mapy zgodnie z danymi zawartymi w plikach źródłowych. Zamawiający nie dopuszcza stosowania zamiennie map cyfrowych typu: jpg, tiff, itp.. Zamawiający nie dopuszcza także wykorzystania serwisu WMS jako jedynego źródła mapy - mapa zasadnicza musi być generowana bezpośrednio przez program na podstawie plików ESRI Shapefile. 7. aplikacja daje użytkownikowi możliwość wyświetlenia informacji o wydzieleniu po wskazaniu na mapie wydzielenia, wyświetlany jest jego opis taksacyjny, w szczególności informacje o drzewostanie (skład gatunkowy, wiek, zadrzewienie, itp.), - wymaganie opcjonalne (dodatkowo punktowane). 8. program pozwala zmieniać skalę wyświetlanej mapy przybliżać i oddalać 9. aplikacja ma możliwość wyświetlenia map tematycznych, w szczególności mapy drzewostanowej i mapy przeciwpożarowej 10. mapa obserwowanego terenu wyświetlana jest dynamicznie w zależności od skali przy małym przybliżeniu wyświetlane są ogólne informacje (między innymi granice leśnictw, główne drogi, większe miejscowości), po powiększeniu pojawiają się między innymi numery oddziałów, punkty PPOŻ oznaczone symbolami zgodnymi ze Standardem Leśnej Mapy Numerycznej, przy dużym powiększeniu widoczne są między innymi granice wydzielenia, 11. skale, w których pokazywane/ukrywane są poszczególne warstwy na mapie dobrane muszą być w taki sposób, aby zapewnić czytelność mapy nie jest dopuszczalne przesłanianie elementów mapy przez wyświetlenie zbyt dużej liczby obiektów szczegółowych 12. aplikacja zapewnia podgląd obrazu z kamer oraz widok obserwowanego obszaru na mapie 13. oddzielne okna dla obrazu z kamer i dla widoku mapy możliwość przełączania 14. możliwość zapisu obrazu z kamery na dysku i zgłoszonych alarmów (w postaci pliku wideo lub zrzutu klatki) 15. oddzielne okno do wyświetlania informacji o pożarach (czas wykrycia oraz azymut), możliwość podglądu (po wybraniu zgłoszenia aplikacja wyświetla zapisany obraz ze zgłoszeniem) oraz edycji zgłoszonych pożarów (podgląd/usuwanie) 16. możliwość definiowania obszarów nie podlegających wykrywaniu, np. miejsca stałego wydobywania się dymów 17. dodatkowa możliwość ręcznego dodawania alarmów do programu i zaznaczania ich na mapie. a) poprzez naciśnięcie przycisku na dedykowanym pulpicie sterującym w przypadku kamer będących przedmiotem zamówienia b) poprzez podanie azymutu dla uprzednio zdefiniowanych w programie wieżach z sąsiednich nadleśnictw 18. aplikacja, automatycznie po wyznaczaniu punktu przecięcia azymutów z dwóch wież, podaje w osobnym oknie współrzędne punktu przecięcia w układzie WGS 84 (EPSG:4326) oraz Poland CS92 (EPSG:2180) oraz podaje adres leśny wydzielenia, jeśli punkt przecięcia znajduje się na obszarze leśnym nadleśnictwa. 19. program musi charakteryzować się wysoką skutecznością wykrywania dymu. Powinien znajdować co najmniej 80% dymów widocznych na obrazie z kamery. Program musi posiadać możliwość ręcznego zapisania obrazu z widocznym dymem, który nie został wykryty automatycznie w celu późniejszej oceny skuteczności algorytmu. 20. program musi charakteryzować się niskim poziomem fałszywych alarmów program nie może zgłaszać średnio więcej niż 10 alarmów z jednej kamery w ciągu godziny w

6 początkowym etapie użytkowania. Wykonawca zapewni dostosowanie programu do lokalnych warunków pracy w celu zmniejszenia liczby fałszywych alarmów. Przez fałszywy alarm rozumie się zgłoszenie, na którym nie jest widoczny dym. 21. współpraca z aplikacją mobilną, instalowaną na urządzeniach typu smartfon/pda/tablet z systemem Android wyposażonych w odbiornik GPS oraz GSM (Zamawiający posiada tego typu urządzenia), charakteryzującą się następującą funkcjonalnością: Wyświetlanie map na podstawie danych Standardu Leśnej Mapy Numerycznej, m.in. mapy gospodarczej, drzewostanowej itp. Dostęp do informacji o wydzieleniach (opis taksacyjny, system planów) Pomiary GPS: edycja mapy numerycznej, pomiary uśrednione, ciągłe i pojedyncze z możliwością zapisu Pomiary GPS z wykorzystaniem dalmierza laserowego z możliwością zapisu Wyszukiwanie adresów leśnych Odbieranie z serwera i wyświetlanie położenia innych uczestników akcji PPOŻ (innych użytkowników oprogramowania) na mapie Ciągłe, automatyczne wysyłanie własnej pozycji na serwer w celu umożliwienia obserwatorowi w PAD zlokalizowanie swojego aktualnego położenia (aplikacja do wykrywania dymów w PAD automatycznie po odebraniu pozycji od aplikacji mobilnej wyświetla położenie wszystkich użytkowników mobilnych na mapie w czasie rzeczywistym) Minimalne parametry dla komputera obsługującego aplikację do wykrywania dymów: procesor Intel Core i7, pamięć ram 8GB, dysk twardy SSD o pojemności min. 100GB, dysk twardy o pojemności min. 1000GB, karta graficzna, karta dźwiękowa, karta sieciowa,, napęd DVD, wejście USB 3.0, system operacyjny Windows 7 Professional wersja 64 bitowa. Wykonawca zobowiązany będzie do dostawy i montażu między innymi następujących elementów wymienionych w poniższej tabeli : Głowica obrotowa bez ograniczeń obrotu n x 360 o, z zespołem wizyjnym o rozdzielczości HD minimum1920x1080 (1080i/60 lub 1080p/60), z obiektywem o zbliżeniu optycznym min. 20 x oraz cyfrowym powiększeniu min. 5 x. Zasięg obserwacji min. 20 km. Praca ciągła w zakresie temperatur od -10 do +50 (lokalizacja: wieża w Pilawie i Sękocinie Starym) Zestaw urządzeń: zasilacz urządzeń na wieży, urządzenia transmisji wizji HD, urządzenia komunikacji z PAD, ochrona przed przepięciami (lokalizacja: wieża w Pilawie, Sękocinie Starym, Runowie i Karolinie) Anteny do przesyłu sygnału radiowego w paśmie 5 GHz (min. 25 dbi) Linia światłowodowa z PAD-u na szczyt wieży w Pilawie do przesyłu sygnału wizyjnego Przewód elektryczny z PAD-u na szczyt wieży w Pilawie do zasilenia urządzeń na wieży Zestaw urządzeń: zasilacz, urządzenia transmisji wizji HD, urządzenia komunikacji (lokalizacja PAD) szt. 2 szt. 4 szt. 6 m 60 m 60 szt. 4

7 7 8 Pulpit sterujący z profesjonalnym 3 osiowym joystickiem (lokalizacja PAD) Monitor kolorowy (telewizor) min. 39" LCD LED Full HD z wejściami HDMI 1.3 lub HDMI 1.4 (lokalizacja PAD) szt. 1 szt. 4 9 Monitor z gniazdem HDMI o przekątnej min. 21" (lokalizacja PAD) szt Komputer stacjonarny do obsługi systemu automatycznego wykrywania dymu (lokalizacja PAD) Oprogramowanie do automatycznego wykrywania dymu (lokalizacja PAD) szt. 1 szt. 1 Ponadto Zamawiający, w celu potwierdzenia zgodności z SIWZ oferowanych rozwiązań, wymaga dostarczenia dokumentacji technicznej urządzeń oraz oprogramowania opis działania systemu, instrukcje, broszury producenta, karty katalogowe, certyfikaty itp. W przypadku wątpliwości Zamawiający dopuszcza możliwość wezwania Wykonawców do zaprezentowania oferowanych urządzeń i zastosowanych rozwiązań (podłączenie wraz z prezentacją działania systemu i poszczególnych funkcjonalności) w siedzibie Nadleśnictwa, celem weryfikacji zgodności oferty z SIWZ w terminie określonym przez Zamawiającego.
