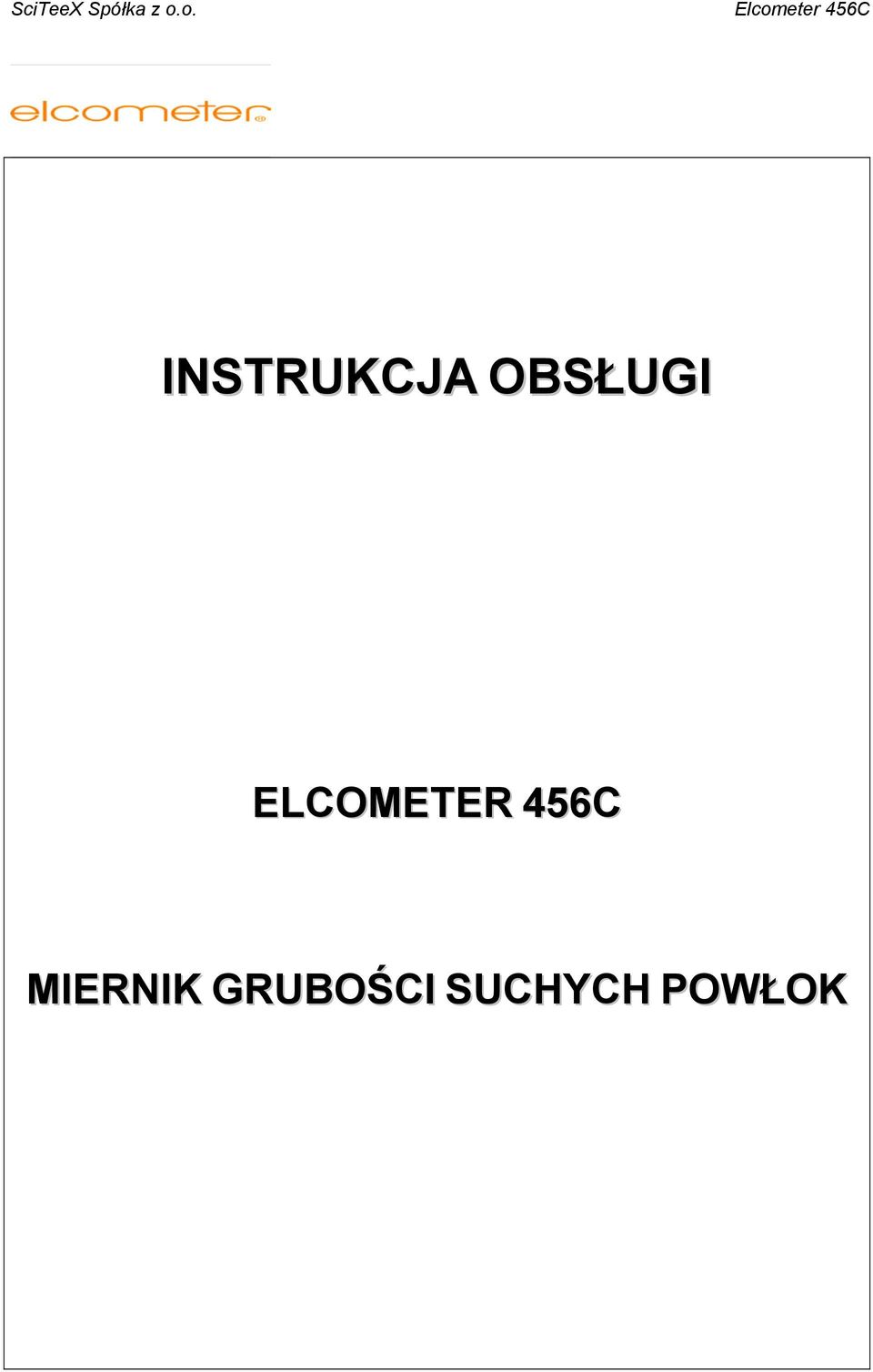

1 INSTRUKCJA OBSŁUGI ELCOMETER 456C MIERNIK GRUBOŚCI SUCHYCH POWŁOK

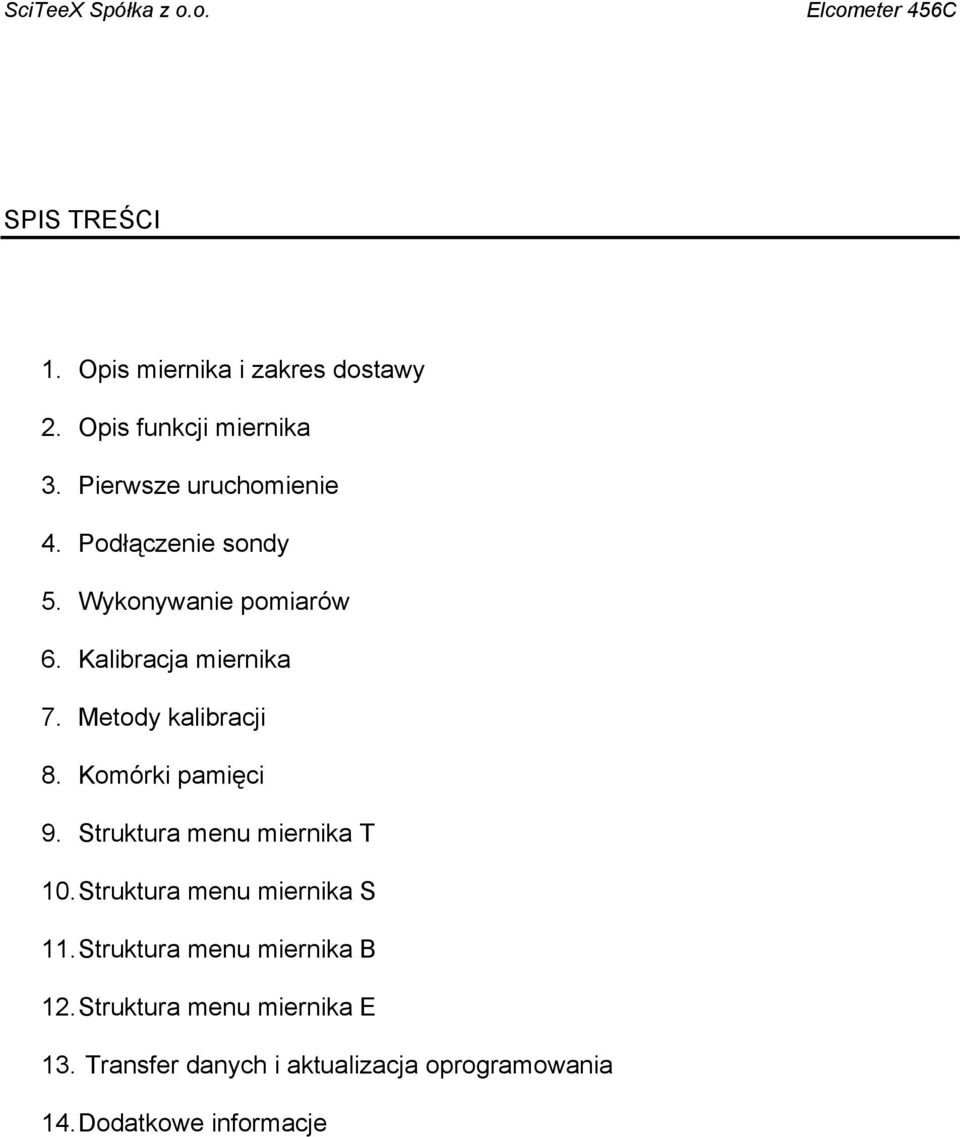

2 SPIS TREŚCI 1. Opis miernika i zakres dostawy 2. Opis funkcji miernika 3. Pierwsze uruchomienie 4. Podłączenie sondy 5. Wykonywanie pomiarów 6. Kalibracja miernika 7. Metody kalibracji 8. Komórki pamięci 9. Struktura menu miernika T 10. Struktura menu miernika S 11. Struktura menu miernika B 12. Struktura menu miernika E 13. Transfer danych i aktualizacja oprogramowania 14. Dodatkowe informacje

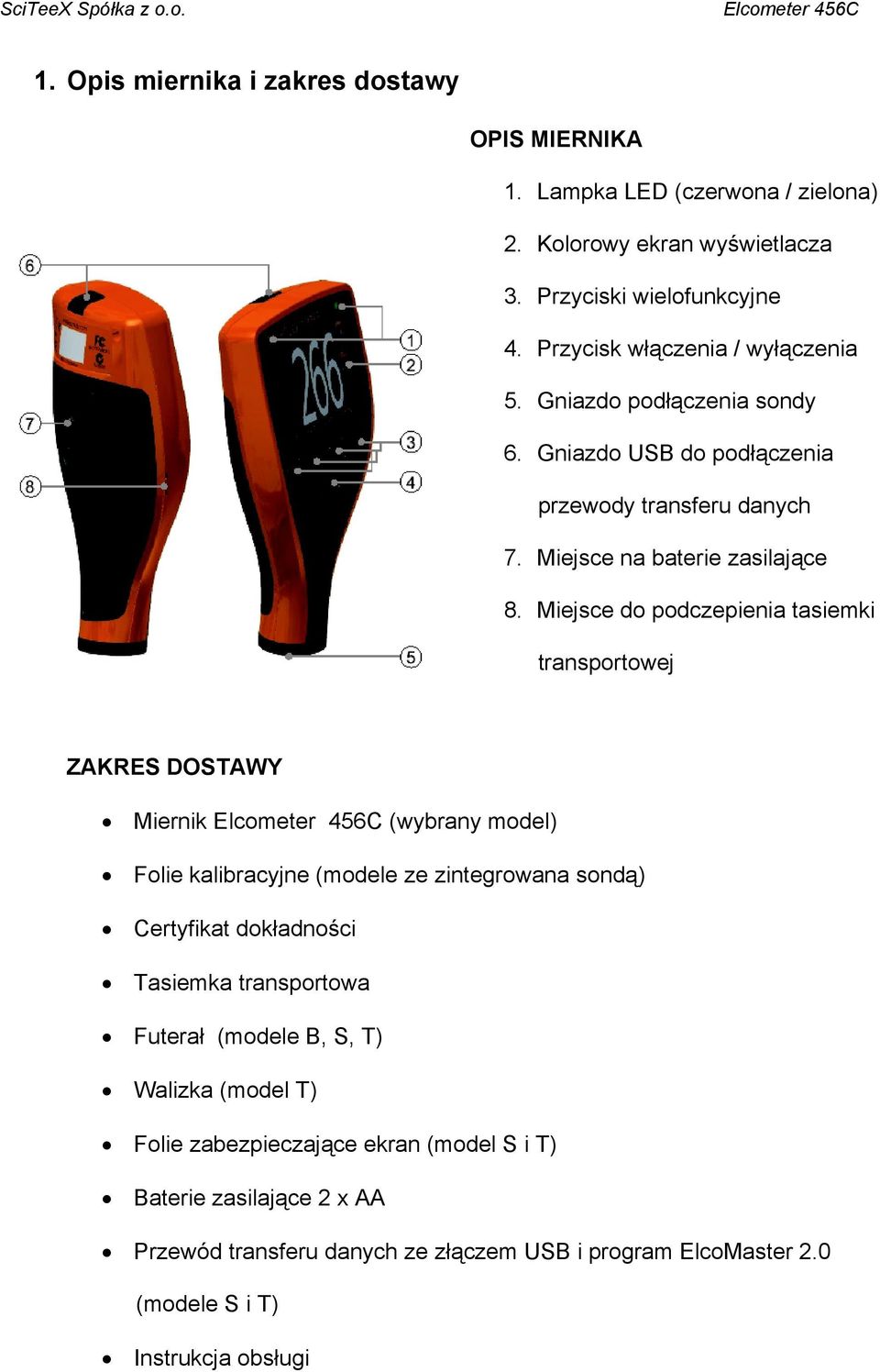

3 1. Opis miernika i zakres dostawy OPIS MIERNIKA 1. Lampka LED (czerwona / zielona) 2. Kolorowy ekran wyświetlacza 3. Przyciski wielofunkcyjne 4. Przycisk włączenia / wyłączenia 5. Gniazdo podłączenia sondy 6. Gniazdo USB do podłączenia przewody transferu danych 7. Miejsce na baterie zasilające 8. Miejsce do podczepienia tasiemki transportowej ZAKRES DOSTAWY Miernik (wybrany model) Folie kalibracyjne (modele ze zintegrowana sondą) Certyfikat dokładności Tasiemka transportowa Futerał (modele B, S, T) Walizka (model T) Folie zabezpieczające ekran (model S i T) Baterie zasilające 2 x AA Przewód transferu danych ze złączem USB i program ElcoMaster 2.0 (modele S i T) Instrukcja obsługi

4 2. Opis funkcji miernika Model Model A LED zielony E,B,S,T L Przyciski statystyki B,S,T B Znacznik pojemności baterii E,B,S,T M LED czerwony S,T C Włączony Bluetooth B,S,T N Nazwa komórki (lub) T D Włączony alarm dzienny S,T Czas i data S,T E Rodzaj podłoża: F; NF; FNF E,B,S,T O Wybrana statystyka B,S,T F Metoda kalibracji E,B,S,T P Odczytana wartość E,B,S,T G Włączenie granic S,T Q Przyciski kalibracji E,B,S,T pomiarowych H Jednostki pomiarowe E,B,S,T R Przyciski komórek / danych B,S,T I Odczyty poza zakresem T S Alarm włączony T kalibracji J Rodzaj komórki pamięci S,T T Dolna granica włączona S,T, (normalna, średnia zliczana, IMO) K Przyciski menu E,B,S,T U Przyciski wielofunkcyjne E,B,S,T 3. Pierwsze uruchomienie 1. Włączyć miernik głównym przyciskiem 2. Wybrać z listy język opisów na wyświetlaczu używając przycisków pod strzałkami. Dalej postępować zgodnie z poleceniami na ekranie.

5 Uwaga: Aby uzyskać dostęp do listy z wyborem języka obsługi należy włączając miernik przytrzymać jednocześnie przyciski lewy i główny. 4 Podłączenie sondy Nie dotyczy mierników ze zintegrowana sondą 1. Ustawić gniazdo sondy naprzeciwko gniazda miernika 2. po przyłożeniu do gniazda, przekręcać sondę, aż trafi na swoje miejsce. 3. Dokręcić zewnętrzny pierścień zgodnie z ruchem wskazówek zegara 4. Demontaż sond w odwrotnej kolejności 5. Nie używać siły przy zakładaniu i zdejmowaniu sondy 5 Wykonywanie pomiarów Trzymaj sondę za obudowę 1. Umieścić sondę prostopadle do powłoki 2. W celu wykonania następnych pomiarów, unieś sondę i przystaw ponownie na mierzonej powłoce

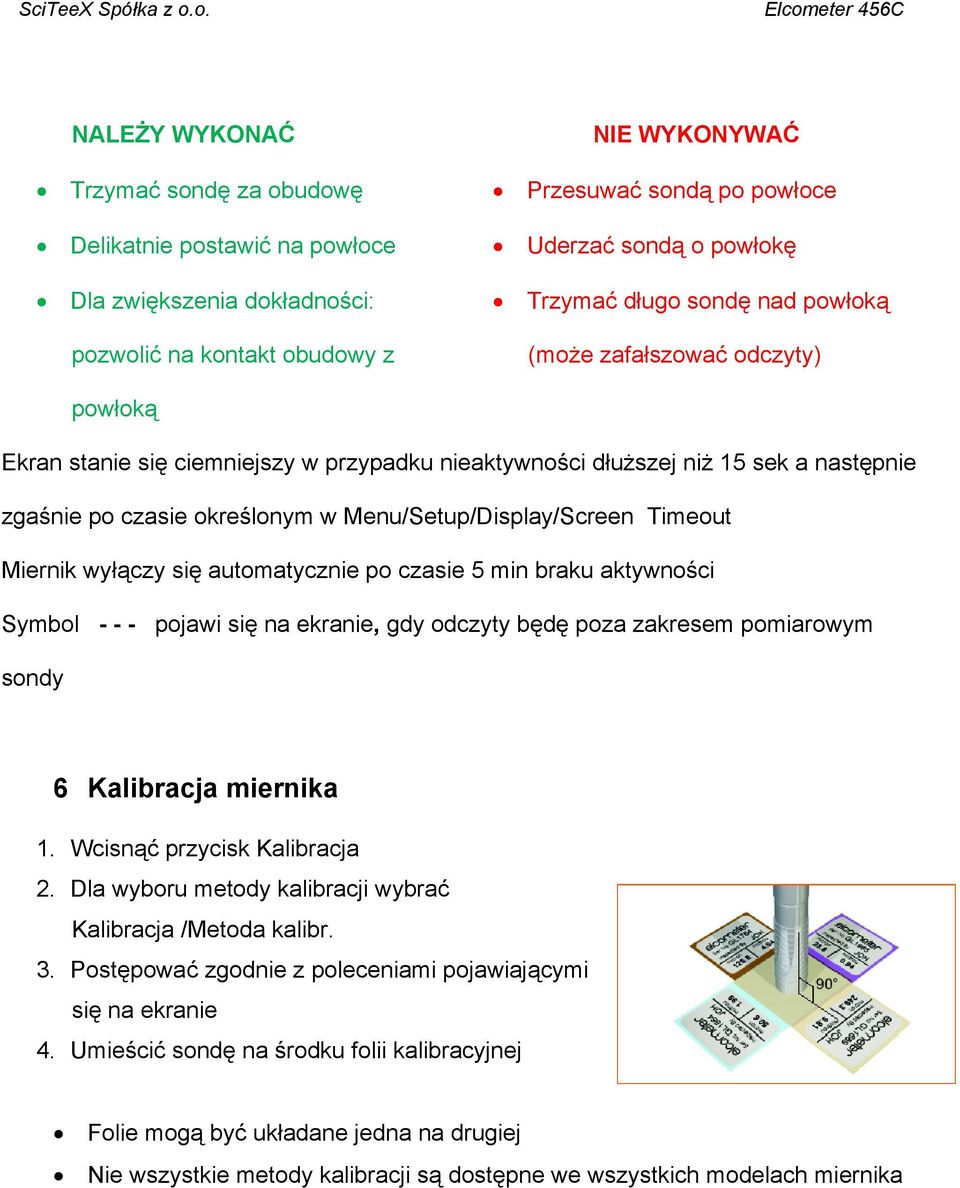

6 NALEŻY WYKONAĆ Trzymać sondę za obudowę Delikatnie postawić na powłoce Dla zwiększenia dokładności: pozwolić na kontakt obudowy z NIE WYKONYWAĆ Przesuwać sondą po powłoce Uderzać sondą o powłokę Trzymać długo sondę nad powłoką (może zafałszować odczyty) powłoką Ekran stanie się ciemniejszy w przypadku nieaktywności dłuższej niż 15 sek a następnie zgaśnie po czasie określonym w Menu/Setup/Display/Screen Timeout Miernik wyłączy się automatycznie po czasie 5 min braku aktywności Symbol pojawi się na ekranie, gdy odczyty będę poza zakresem pomiarowym sondy 6 Kalibracja miernika 1. Wcisnąć przycisk Kalibracja 2. Dla wyboru metody kalibracji wybrać Kalibracja /Metoda kalibr. 3. Postępować zgodnie z poleceniami pojawiającymi się na ekranie 4. Umieścić sondę na środku folii kalibracyjnej Folie mogą być układane jedna na drugiej Nie wszystkie metody kalibracji są dostępne we wszystkich modelach miernika

7 7 Metody kalibracji Rodzaj kalibracji Model Opis ZERO B,S,T Kalibracja jednopunktowa, dla powierzchni gładkiej, sonda jest ustawiana na nie powleczonej powierzchni a miernik wykonuje automatycznie kalibrację GŁADKIE: E,B,S,T Kalibracja dwupunktowa; użytkownik wybiera odpowiednie folie i gładkie niepokryte podłoże SZORSTKIE/2 PKT E,B,S,T Kalibracja idealna dla podłoży chropowatych przy użyciu dwóch folii - cieńszej oraz grubszej od oczekiwanej. AUTOMATYCZNY S,T Idealna do powtarzalnych inspekcji. Użytkownik zapisuje w pamięci miernika znane grubości folii. Użytkownik wybiera folię a miernik natychmiast dostosowuj odczyty do założonej grubości. WSP. KOREKCJI S,T Kalibracja na powierzchniach o nie znanej chropowatości Wykorzystuje technikę kalibracji na powierzchniach gładkich a wartość korekty jest doliczana do każdego odczytu w celu zniwelowania wpływu chropowatości powierzchni. ISO S,T Ustawienie metody kalibracji do kalibracji ze współczynnikiem korekcji i wartość średniej zliczanej do 5 zgodnie z ISO SSPC PA2 S,T Ustawienie metody kalibracji do kalibracji szorstkiej / 2 pkt i wartość średniej zliczanej do 3 zgodnie z SSPC PA2 SWEDZKIE S,T Ustawienie metody kalibracji do kalibracji szorstkiej / 2 pkt i wartość średniej zliczanej do 5 zgodnie z normą szwedzką AUSTRALIAN S,T Ustawienie metody kalibracji do kalibracji ze współczynnikiem korekcji i wartość średniej zliczanej do 5 zgodnie z normą australijską.

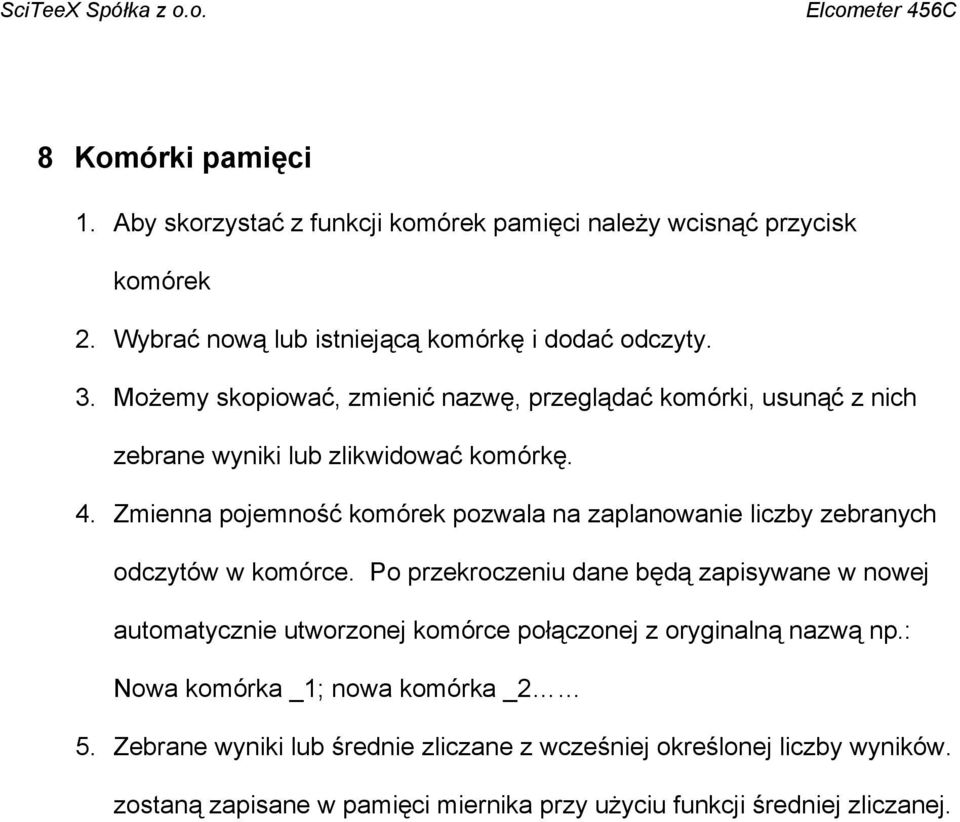

8 8 Komórki pamięci 1. Aby skorzystać z funkcji komórek pamięci należy wcisnąć przycisk komórek 2. Wybrać nową lub istniejącą komórkę i dodać odczyty. 3. Możemy skopiować, zmienić nazwę, przeglądać komórki, usunąć z nich zebrane wyniki lub zlikwidować komórkę. 4. Zmienna pojemność komórek pozwala na zaplanowanie liczby zebranych odczytów w komórce. Po przekroczeniu dane będą zapisywane w nowej automatycznie utworzonej komórce połączonej z oryginalną nazwą np.: Nowa komórka _1; nowa komórka _2 5. Zebrane wyniki lub średnie zliczane z wcześniej określonej liczby wyników. zostaną zapisane w pamięci miernika przy użyciu funkcji średniej zliczanej.

9 9 Struktura menu miernika 456 model T

10 10. Struktura menu miernika 456 model S

11 11. Struktura menu miernika 456 model B

12 12. Struktura menu miernika 456 model E

13 13. Transfer danych i aktualizacja oprogramowania 1. Używając oprogramowania ElcoMaster 2.0 dostarczanego wraz z modelami miernika S i T, oraz dostępnego do pobrania ze strony możliwy jest transfer odczytów z mierników (oprócz modelu E) do PC i utworzenie raportu. Dane mogą być tranferowane za pomocą przewodu ze złaczem USB Kub Bluetooth. 2. Oprogramowanie Mierników może być aktualizowane do nowej wersji, jeżeli taka się pojawi poprzez program ElcoMaster ElcoMaster 2.0 poinformuje użytkownika po podłączeniu miernika do PC podłączonego do Internetu o możliwości aktualizacji oprogramowania. W przypadku modelu E, prosimy o kontakt z producentem, dystrybutorem lub serwisem. 14. Dodatkowe informacje Typ baterii zasilających 2 x AA, dopuszczalne użycie baterii akumulatorowych Temperatura pracy -10 ºC.+50 ºC Wilgotność wzgl. 0.95% Wymiary miernika 14 x 7,2 x 4,5 cm Waga (z bateriami) 154,0 g Miernik jest zgodny z nast. normami: AS , AS B, AS/NZS , ASTM B 499, ASTM D 1186-B, ASTM D 1400, ASTM D 7091,ASTM E 376, ASTM G 12, BS 3900-C5-6B, BS 3900-C5-6A, BS , BS , BS 5599, DIN 50981, DIN 50984, ECCA T1, EN , IMO MSC.215(82), IMO MSC.244 (83), ISO 1461, ISO 19840, ISO 2063,ISO 2360, ISO A, ISO B, ISO C, ISO D, ISO , NF T30-124, SS ,SSPC PA 2, US Navy PPI , US Navy NSI
