1 Technický a zkušební ústav stavební Praha, s.p. Prosecká 811/76a CZ Praha 9 - Prosek Republika Czeska Tel.: www: Członek EOTA Europejska Aprobata Techniczna ETA-13/0393 (tłumaczenie na język polski opracowane przez Domax wersja oryginalna w języku czeskim) Obchodní název Nazwa handlowa Držitel schválení Właściciel aprobaty Typ a použití výrobku Rodzaj i przeznaczenie wyrobu budowlanego Platnost od do Termin ważności od do Výrobna Zakład produkcyjny Toto Evropské technické schválení obsahuje Niniejsza Europejska Aprobata Techniczna zawiera CT, CK, CS, WKT, WKV DOMAX Sp. z o.o. Aleja Parku Krajobrazowego 109 Łężyce PL Koleczkowo Rzeczpospolita Polska Samořezné vruty pro použití v dřevěných konstrukcích Wkręty samowiercące do użytku w budownictwie drewnianym Výrobna 1 Zakład 1 28 stran včetně 2 příloh 28 stron, w tym 2 załączniki Europejska Organizacja ds. Aprobat Technicznych Evropská organizace pro technické schvalováni

2 Strona 2/28 ETA-13/0393, wydanej w dniu i ważnej do Spis treści I PODSTAWY PRAWNE I WARUNKI OGÓLNE... 3 II SZCZEGÓŁOWE WARUNKI DOTYCZĄCE EUROPEJSKIEJ APROBATY TECHNICZNEJ Określenie wyrobu i zakresu jego stosowania Określenie wyrobu budowlanego Zakres stosowania Właściwości wyrobu Wytrzymałość i stateczność Ocena zgodności i oznakowanie CE System oceny zgodności Zakres odpowiedzialności Zadania producenta Zadania jednostek notyfikowanych Oznakowanie CE Założenia, na podstawie których pozytywnie oceniono przydatność wyrobu do zamierzonego zastosowania Wytwarzanie Montaż Wskazówki dla producenta Pakowanie, transport, przechowywanie wyrobu Użytkowanie, konserwacja, naprawa Załącznik 1 Charakterystyka wyrobu Wytrzymałość i stateczność Bezpieczeństwo w warunkach pożaru Higiena, zdrowie i ochrona środowiska Bezpieczeństwo użytkowania Ochrona przed hałasem Oszczędność energii i ochrona cieplna Powiązane aspekty użytkowalności Załącznik 2 Wymiary wkrętów... 21

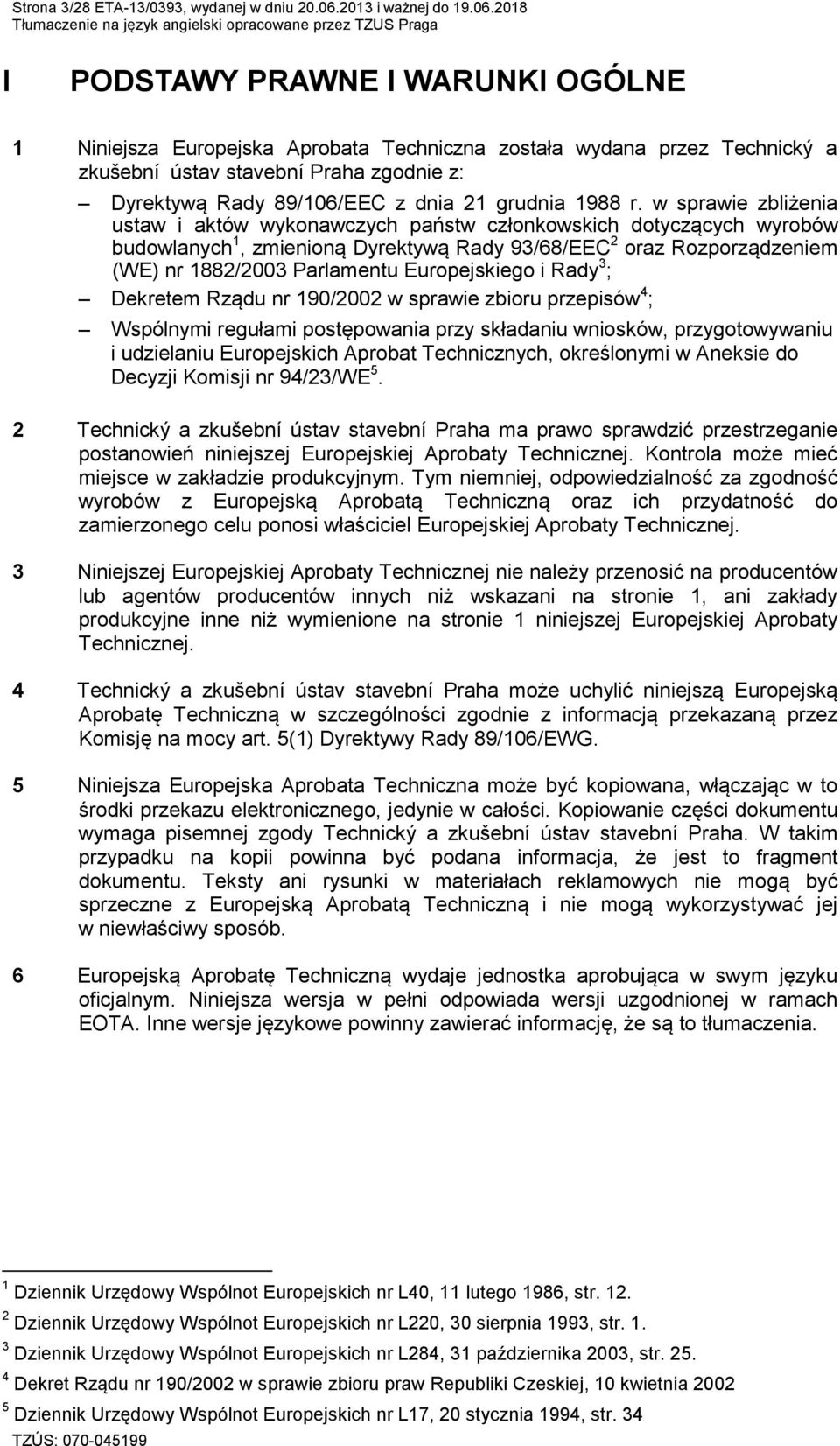

3 Strona 3/28 ETA-13/0393, wydanej w dniu i ważnej do I PODSTAWY PRAWNE I WARUNKI OGÓLNE 1 Niniejsza Europejska Aprobata Techniczna została wydana przez Technický a zkušební ústav stavební Praha zgodnie z: Dyrektywą Rady 89/106/EEC z dnia 21 grudnia 1988 r. w sprawie zbliżenia ustaw i aktów wykonawczych państw członkowskich dotyczących wyrobów budowlanych 1, zmienioną Dyrektywą Rady 93/68/EEC 2 oraz Rozporządzeniem (WE) nr 1882/2003 Parlamentu Europejskiego i Rady 3 ; Dekretem Rządu nr 190/2002 w sprawie zbioru przepisów 4 ; Wspólnymi regułami postępowania przy składaniu wniosków, przygotowywaniu i udzielaniu Europejskich Aprobat Technicznych, określonymi w Aneksie do Decyzji Komisji nr 94/23/WE 5. 2 Technický a zkušební ústav stavební Praha ma prawo sprawdzić przestrzeganie postanowień niniejszej Europejskiej Aprobaty Technicznej. Kontrola może mieć miejsce w zakładzie produkcyjnym. Tym niemniej, odpowiedzialność za zgodność wyrobów z Europejską Aprobatą Techniczną oraz ich przydatność do zamierzonego celu ponosi właściciel Europejskiej Aprobaty Technicznej. 3 Niniejszej Europejskiej Aprobaty Technicznej nie należy przenosić na producentów lub agentów producentów innych niż wskazani na stronie 1, ani zakłady produkcyjne inne niż wymienione na stronie 1 niniejszej Europejskiej Aprobaty Technicznej. 4 Technický a zkušební ústav stavební Praha może uchylić niniejszą Europejską Aprobatę Techniczną w szczególności zgodnie z informacją przekazaną przez Komisję na mocy art. 5(1) Dyrektywy Rady 89/106/EWG. 5 Niniejsza Europejska Aprobata Techniczna może być kopiowana, włączając w to środki przekazu elektronicznego, jedynie w całości. Kopiowanie części dokumentu wymaga pisemnej zgody Technický a zkušební ústav stavební Praha. W takim przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu. Teksty ani rysunki w materiałach reklamowych nie mogą być sprzeczne z Europejską Aprobatą Techniczną i nie mogą wykorzystywać jej w niewłaściwy sposób. 6 Europejską Aprobatę Techniczną wydaje jednostka aprobująca w swym języku oficjalnym. Niniejsza wersja w pełni odpowiada wersji uzgodnionej w ramach EOTA. Inne wersje językowe powinny zawierać informację, że są to tłumaczenia. 1 Dziennik Urzędowy Wspólnot Europejskich nr L40, 11 lutego 1986, str Dziennik Urzędowy Wspólnot Europejskich nr L220, 30 sierpnia 1993, str Dziennik Urzędowy Wspólnot Europejskich nr L284, 31 października 2003, str Dekret Rządu nr 190/2002 w sprawie zbioru praw Republiki Czeskiej, 10 kwietnia Dziennik Urzędowy Wspólnot Europejskich nr L17, 20 stycznia 1994, str. 34

4 Strona 4/28 ETA-13/0393, wydanej w dniu i ważnej do II SZCZEGÓŁOWE WARUNKI DOTYCZĄCE EUROPEJSKIEJ APROBATY TECHNICZNEJ 1 Określenie wyrobu i zakresu jego stosowania 1.1 Określenie wyrobu budowlanego Wkręty DOMAX z oznaczeniem CK, CS, CT, WKT oraz WKV są wkrętami samogwintującymi wykonanymi z utwardzonej stali węglowej. Posiadają ochronę przed korozją zgodnie z Załącznikiem 1. Zewnętrzna średnica gwintu jest nie mniejsza niż 5,0 mm i nie większa niż 12,0 mm. Całkowita długość wkrętów leży w granicach od 40 mm do 600 mm. Więcej wymiarów podano w Załączniku Zakres stosowania Wkręty są przeznaczone do łączenia elementów drewnopochodnych, gdzie należy spełnić wymogi odnośnie wytrzymałości mechanicznej, stateczności i bezpieczeństwa użytkowania zgodne z istotnymi wymogami N1 oraz N4 Dyrektywy Rady 89/106/EWG. Wkręty stosuje się do łączenia elementów konstrukcji drewnianych nośnych pomiędzy elementami drewnopochodnymi: Lite drewno (miękkie) w klasie wytrzymałości C14 - C 40 zgodnie z EN / EN A1 7 Drewno klejone warstwowo (Glulam) (miękkie) w klasie wytrzymałości co najmniej GL24c/GL24h zgodnie z EN / EN Drewno konstrukcyjne LVL zgodnie z EN , ustawienie wkrętów wyłącznie prostopadle do płaszczyzny płyt Lite drewno klejone warstwowo zgodnie z pren :2008 lub przepisami krajowymi obowiązującymi w miejscu montażu Drewno laminowane poprzecznie zgodnie z Europejskimi Aprobatami Technicznymi lub przepisami krajowymi obowiązującymi w miejscu montażu Wkręty można stosować do łączenia następujących płyt drewnopochodnych do powyższych elementów drewnianych: Sklejka zgodnie z EN oraz EN Płyta OSB zgodnie z EN oraz EN EN 338: 2009 Timber structures Strength classes EN A1 Timber structures - strength graded structural timber with rectangular cross section - Part 1: General requirements EN 1194:1999 Timber structures - Glued laminated timber - Strength classes and determination of characteristics values EN 14080:2005 Timber structures - Glued laminated timber Requirements 10 EN 14374:2004 Timber structures - Structural laminated veneer lumber Requirements 11 pren 14080:2008 Timber structures - Glued laminated timber and glued solid timber - Requirements 12 EN 636:2003 Plywood - Specifications 13 EN 13986:2004 Wood-based panels for use in construction - Characteristics, evaluation of conformity and marking 14 EN 300:2006 Oriented strand boards (OSB) - Definition, classification and specifications

5 Strona 5/28 ETA-13/0393, wydanej w dniu i ważnej do Płyta wiórowa zgodnie z EN oraz EN Płyta pilśniowa zgodnie z EN , EN oraz EN Płyta wiórowo-cementowa zgodnie z przepisami krajowymi obowiązującymi w miejscu budowy Płyty z litego drewna zgodnie z przepisami krajowymi obowiązującymi w miejscu budowy Płyty drewnopochodne należy umieszczać od strony łba wkrętu. Wkręty DOMAX o zewnętrznej średnicy gwintu co najmniej 6 mm można stosować do mocowania izolacji termicznej na krokwiach. Zgodnie z EN wkręty wykonane ze stali węglowej o d > 4 mm można stosować do konstrukcji drewnianych zależnie od warunków klimatycznych określonych klasami zastosowania 1 i 2. Zgodnie z EN wkręty wykonane ze stali węglowej o d 4 można stosować do konstrukcji drewnianych zależnie od warunków klimatycznych określonych klasą zastosowania 1. W odniesieniu do warunków środowiskowych na miejscu budowy obowiązują przepisy krajowe. Należy uwzględnić kategorie korozyjne zgodnie z EN ISO Wkręty można stosować w złączach, obciążonych statycznie lub quasi-statycznie. Postanowienia niniejszej Europejskiej Aprobaty Technicznej oparte są na trwałości użytkowej wkrętów szacowanej na 50 lat, jedynie w przypadku spełnienia warunków montażu określonych w punkcie 4.2. Podanych wskazań odnośnie trwałości użytkowej nie należy rozumieć jako gwarancji udzielonej przez producenta, lecz jedynie jako pomoc w doborze właściwych wyrobów na potrzeby spodziewanej, uzasadnionej ekonomicznie trwałości użytkowej prac. 15 EN 312:2003 Particleboards Specifications 16 EN 622-2:2005 Fibreboards Specifications Part 2: Requirements for hardboards 17 EN 622-3:2005 Fibreboards Specifications Part 3: Requirements for medium boards 18 EN :2004+A1:2008 Design of timber structures Part 1-1: General Common rules and rules for buildings 19 EN :2004+A1:2008 Design of timber structures Part 1-1: General Common rules and rules for buildings

6 Strona 6/28 ETA-13/0393, wydanej w dniu i ważnej do Właściwości wyrobu Sprawdzanie Właściwości właściwości 2.1 Wytrzymałość i stateczność * Wymiary Patrz Załącznik Charakterystyczny moment Patrz Załącznik 1 uplastycznienia Charakterystyczna wytrzymałość na Patrz Załącznik 1 wyciąganie Charakterystyczna wytrzymałość na Patrz Załącznik 1 przeciągnięcie łba Nośność charakterystyczna na Patrz Załącznik 1 rozciąganie Charakterystyczna granica plastyczności Nieokreślona Nośność charakterystyczna na Patrz Załącznik 1 skręcanie Moment wkręcania Patrz Załącznik Rozstawy i odległości wkrętów oraz Patrz Załącznik 1 minimalna grubość materiału drewnopochodnego Moduł poślizgu dla wkrętów Nieokreślony obciążonych osiowo 2.2 Bezpieczeństwo w warunkach pożaru Reakcja na ogień Wkręty samogwintujące zostały wykonane ze stali węglowej klasy Euro A1 zgodnie z decyzją WE 96/603/WE, zmienioną przez WE Patrz Załącznik Higiena, zdrowie i ochrona środowiska Zawartość i/lub uwalnianie substancji niebezpiecznych Ten wyrób nie zawiera kadmu ani innych substancji niebezpiecznych. Nie ma zagrożenia uwolnienia chromu VI, znajdującego się w chromowanych wkrętach ze stali węglowej, po uwzględnieniu wszystkich możliwych scenariuszy uwolnienia.**) Patrz Załącznik Bezpieczeństwo użytkowania Wymiary Patrz Załącznik Charakterystyczny moment Patrz Załącznik 1 uplastycznienia Charakterystyczna wytrzymałość na Patrz Załącznik 1 wyciąganie Charakterystyczna wytrzymałość na przeciągnięcie łba Patrz Załącznik 1 *) Patrz punkt 2.1 niniejszej Europejskiej Aprobaty Technicznej **) Zgodnie z Oprócz konkretnych zapisów Europejskiej Aprobaty Technicznej dotyczących substancji niebezpiecznych wyroby objęte jej zakresem mogą podlegać innym wymogom (np. przetransponowanego prawodawstwa europejskiego oraz przepisów krajowych i postanowień administracyjnych). W celu spełnienia postanowień Dyrektywy WE w sprawie wyrobów budowlanych należy przestrzegać owych wymogów.

7 Strona 7/28 ETA-13/0393, wydanej w dniu i ważnej do Właściwości Nośność charakterystyczna na rozciąganie Sprawdzanie właściwości Patrz Załącznik Charakterystyczna granica Nieokreślona Nośność charakterystyczna na Patrz Załącznik 1 skręcanie Moment wkręcania Patrz Załącznik Rozstawy i odległości wkrętów oraz Patrz Załącznik 1 minimalna grubość materiału drewnopochodnego Moduł poślizgu dla wkrętów obciążonych Nieokreślony osiowo Ochrona przed hałasem Nie dotyczy Oszczędność energii i ochrona cieplna Nie dotyczy 2.5 Ogólne aspekty dotyczące przydatności do określonego celu Odporność na korozję Patrz Załącznik Użytkowalność Tę właściwość obejmuje ocena pod kątem wytrzymałości mechanicznej i stateczności, a także odporności na korozję. 2.1 Wytrzymałość i stateczność Załączniki 1 i 2 zawierają nośność wkrętów DOMAX. Projekt i budowę należy realizować zgodnie z postanowieniami lokalnymi obowiązującymi w miejscu montażu, zgodnie z metodą współczynników częściowych, tj. zgodnie z EN A1.

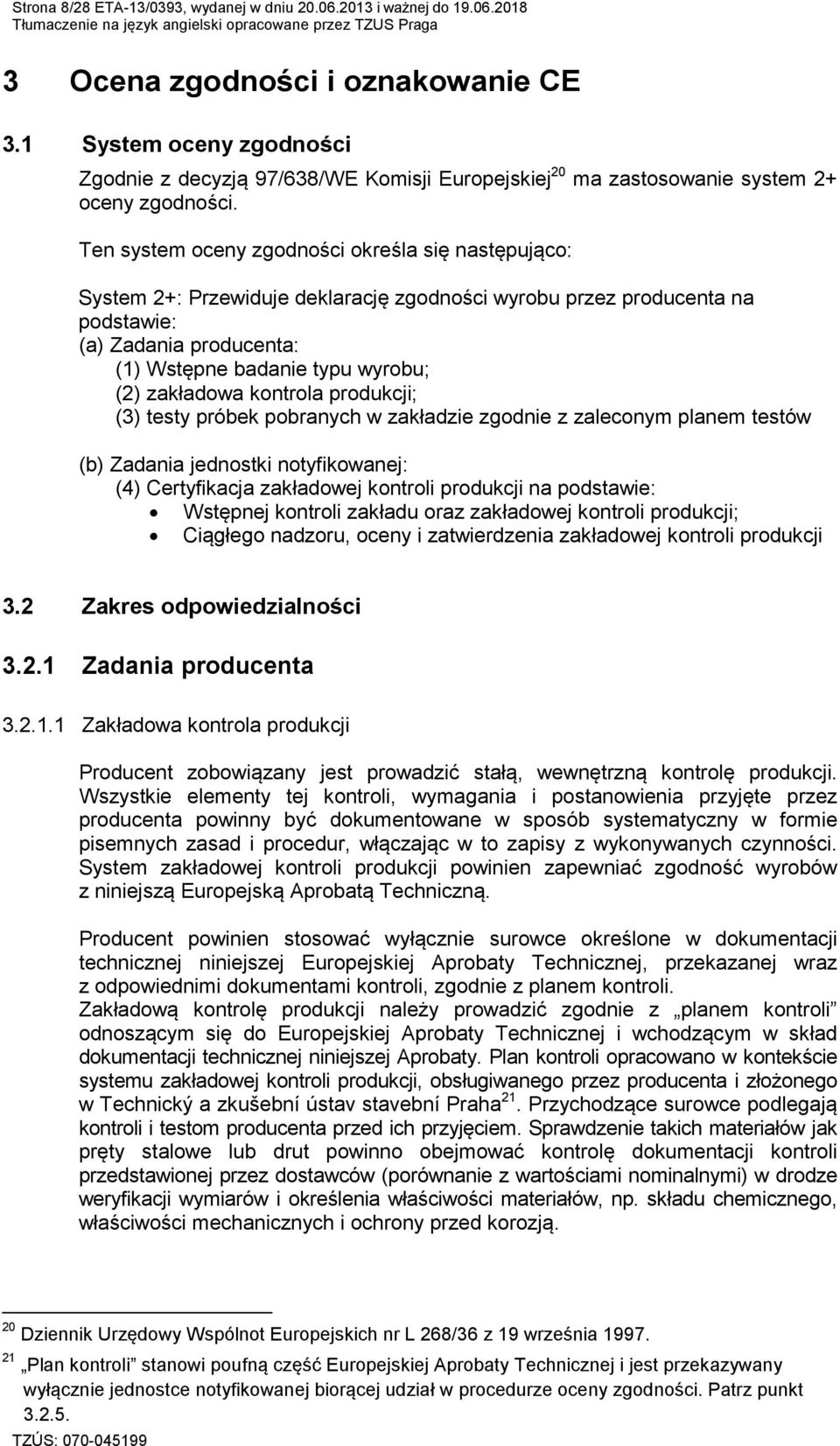

8 Strona 8/28 ETA-13/0393, wydanej w dniu i ważnej do Ocena zgodności i oznakowanie CE 3.1 System oceny zgodności Zgodnie z decyzją 97/638/WE Komisji Europejskiej 20 ma zastosowanie system 2+ oceny zgodności. Ten system oceny zgodności określa się następująco: System 2+: Przewiduje deklarację zgodności wyrobu przez producenta na podstawie: (a) Zadania producenta: (1) Wstępne badanie typu wyrobu; (2) zakładowa kontrola produkcji; (3) testy próbek pobranych w zakładzie zgodnie z zaleconym planem testów (b) Zadania jednostki notyfikowanej: (4) Certyfikacja zakładowej kontroli produkcji na podstawie: Wstępnej kontroli zakładu oraz zakładowej kontroli produkcji; Ciągłego nadzoru, oceny i zatwierdzenia zakładowej kontroli produkcji 3.2 Zakres odpowiedzialności Zadania producenta Zakładowa kontrola produkcji Producent zobowiązany jest prowadzić stałą, wewnętrzną kontrolę produkcji. Wszystkie elementy tej kontroli, wymagania i postanowienia przyjęte przez producenta powinny być dokumentowane w sposób systematyczny w formie pisemnych zasad i procedur, włączając w to zapisy z wykonywanych czynności. System zakładowej kontroli produkcji powinien zapewniać zgodność wyrobów z niniejszą Europejską Aprobatą Techniczną. Producent powinien stosować wyłącznie surowce określone w dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej, przekazanej wraz z odpowiednimi dokumentami kontroli, zgodnie z planem kontroli. Zakładową kontrolę produkcji należy prowadzić zgodnie z planem kontroli odnoszącym się do Europejskiej Aprobaty Technicznej i wchodzącym w skład dokumentacji technicznej niniejszej Aprobaty. Plan kontroli opracowano w kontekście systemu zakładowej kontroli produkcji, obsługiwanego przez producenta i złożonego w Technický a zkušební ústav stavební Praha 21. Przychodzące surowce podlegają kontroli i testom producenta przed ich przyjęciem. Sprawdzenie takich materiałów jak pręty stalowe lub drut powinno obejmować kontrolę dokumentacji kontroli przedstawionej przez dostawców (porównanie z wartościami nominalnymi) w drodze weryfikacji wymiarów i określenia właściwości materiałów, np. składu chemicznego, właściwości mechanicznych i ochrony przed korozją. 20 Dziennik Urzędowy Wspólnot Europejskich nr L 268/36 z 19 września Plan kontroli stanowi poufną część Europejskiej Aprobaty Technicznej i jest przekazywany wyłącznie jednostce notyfikowanej biorącej udział w procedurze oceny zgodności. Patrz punkt

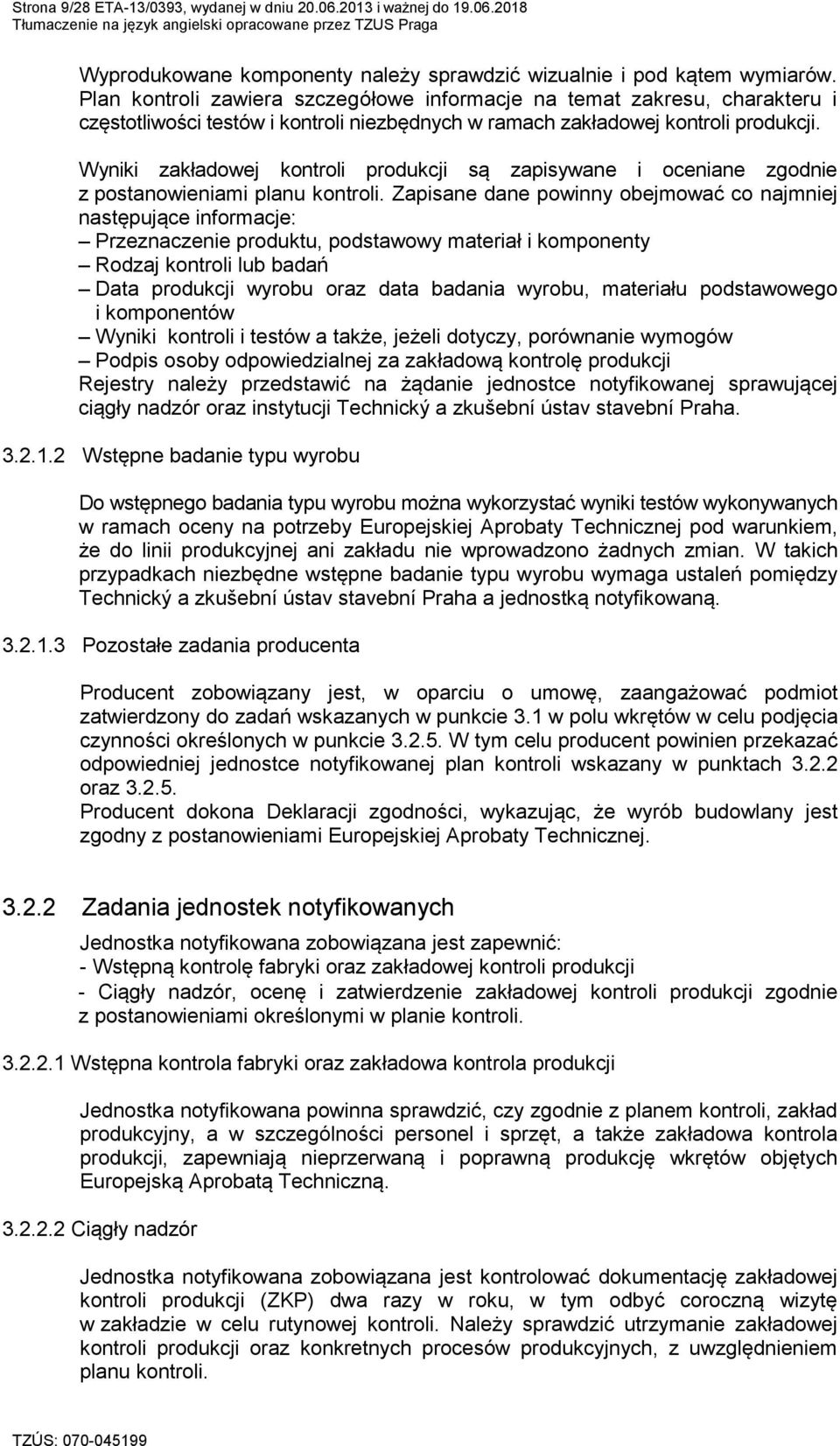

9 Strona 9/28 ETA-13/0393, wydanej w dniu i ważnej do Wyprodukowane komponenty należy sprawdzić wizualnie i pod kątem wymiarów. Plan kontroli zawiera szczegółowe informacje na temat zakresu, charakteru i częstotliwości testów i kontroli niezbędnych w ramach zakładowej kontroli produkcji. Wyniki zakładowej kontroli produkcji są zapisywane i oceniane zgodnie z postanowieniami planu kontroli. Zapisane dane powinny obejmować co najmniej następujące informacje: Przeznaczenie produktu, podstawowy materiał i komponenty Rodzaj kontroli lub badań Data produkcji wyrobu oraz data badania wyrobu, materiału podstawowego i komponentów Wyniki kontroli i testów a także, jeżeli dotyczy, porównanie wymogów Podpis osoby odpowiedzialnej za zakładową kontrolę produkcji Rejestry należy przedstawić na żądanie jednostce notyfikowanej sprawującej ciągły nadzór oraz instytucji Technický a zkušební ústav stavební Praha Wstępne badanie typu wyrobu Do wstępnego badania typu wyrobu można wykorzystać wyniki testów wykonywanych w ramach oceny na potrzeby Europejskiej Aprobaty Technicznej pod warunkiem, że do linii produkcyjnej ani zakładu nie wprowadzono żadnych zmian. W takich przypadkach niezbędne wstępne badanie typu wyrobu wymaga ustaleń pomiędzy Technický a zkušební ústav stavební Praha a jednostką notyfikowaną Pozostałe zadania producenta Producent zobowiązany jest, w oparciu o umowę, zaangażować podmiot zatwierdzony do zadań wskazanych w punkcie 3.1 w polu wkrętów w celu podjęcia czynności określonych w punkcie W tym celu producent powinien przekazać odpowiedniej jednostce notyfikowanej plan kontroli wskazany w punktach oraz Producent dokona Deklaracji zgodności, wykazując, że wyrób budowlany jest zgodny z postanowieniami Europejskiej Aprobaty Technicznej Zadania jednostek notyfikowanych Jednostka notyfikowana zobowiązana jest zapewnić: - Wstępną kontrolę fabryki oraz zakładowej kontroli produkcji - Ciągły nadzór, ocenę i zatwierdzenie zakładowej kontroli produkcji zgodnie z postanowieniami określonymi w planie kontroli Wstępna kontrola fabryki oraz zakładowa kontrola produkcji Jednostka notyfikowana powinna sprawdzić, czy zgodnie z planem kontroli, zakład produkcyjny, a w szczególności personel i sprzęt, a także zakładowa kontrola produkcji, zapewniają nieprzerwaną i poprawną produkcję wkrętów objętych Europejską Aprobatą Techniczną Ciągły nadzór Jednostka notyfikowana zobowiązana jest kontrolować dokumentację zakładowej kontroli produkcji (ZKP) dwa razy w roku, w tym odbyć coroczną wizytę w zakładzie w celu rutynowej kontroli. Należy sprawdzić utrzymanie zakładowej kontroli produkcji oraz konkretnych procesów produkcyjnych, z uwzględnieniem planu kontroli.

10 Strona 10/28 ETA-13/0393, wydanej w dniu i ważnej do Pozostałe zadania jednostki notyfikowanej Jednostka notyfikowana będzie przechowywać istotne punkty swych czynności przywołanych powyżej, zaś uzyskane wyniki i wnioski ujmie w postaci pisemnego raportu. Wyniki procesu certyfikacji i ciągłego nadzoru jednostka notyfikowana udostępni na żądanie instytucji Technický a zkušební ústav stavební Praha. Jednostka notyfikowana, zaangażowana przez producenta, wyda certyfikat zgodności WE dla zakładowej kontroli produkcji, stwierdzający zgodność z postanowieniami Europejskiej Aprobaty Technicznej. W przypadkach, gdy dojdzie do nieprzestrzegania postanowień Europejskiej Aprobaty Technicznej oraz planu kontroli, jednostka notyfikowana cofnie certyfikat zgodności i bezzwłocznie powiadomi Technický a zkušební ústav stavební Praha. 3.3 Oznakowanie CE Oznakowanie CE powinno być umieszczone na każdym opakowaniu wkrętów samogwintujących. Symbolowi CE powinien towarzyszyć numer identyfikacyjny jednostki notyfikowanej, a także następujące informacje dodatkowe: Nazwa i adres producenta (podmiotu prawnego odpowiedzialnego za produkcję) Ostatnie dwie cyfry roku, w którym oznakowanie CE zostało umieszczone na wyrobie Numer certyfikatu WE dla zakładowej kontroli produkcji Numer Europejskiej Aprobaty Technicznej Nazwa wyrobu Zewnętrzna średnica gwintu oraz długość wkrętów samogwintujących Typ i średnia grubość powłoki antykorozyjnej, jeżeli dotyczy. Litery CE" Numer identyfikacyjny jednostki notyfikowanej 1234 Dowolna spółka, Ulica CPD-NNNNNN ETA-13/0393 Samogwintujące wkręty do konstrukcji drewnianych Średnica zewnętrzna: 8 mm Długość: 300 mm Trwałość (ochrona przed korozją): ocynkowane, średnia grubość = 7 µm Nazwa i adres producenta (podmiotu prawnego odpowiedzialnego za produkcję) Ostatnie dwie cyfry roku, w którym oznakowanie CE zostało umieszczone na wyrobie Numer certyfikatu zgodności WE Numer Europejskiej Aprobaty Technicznej Typ, przeznaczenie Rodzaj ochrony antykorozyjnej i średnia grubość powłoki Rysunek 1: Oznaczenie CE i informacje towarzyszące (przykład)

11 Strona 11/28 ETA-13/0393, wydanej w dniu i ważnej do Założenia, na podstawie których pozytywnie oceniono przydatność wyrobu do zamierzonego zastosowania 4.1 Wytwarzanie Wkręty DOMAX należy produkować zgodnie z postanowieniami niniejszej Europejskiej Aprobaty Technicznej, wykorzystując procesy produkcyjne określone podczas kontroli zakładu przez jednostkę notyfikowaną i zapisane w dokumentacji technicznej. Europejską Aprobatę Techniczną udziela się dla wyrobu na podstawie uzgodnionych danych, przechowywanych w Technický a zkušební ústav stavební Praha, identyfikujących wyrób, który został sprawdzony i oceniony. Zmiany wyrobu lub procesu produkcyjnego, które mogłyby prowadzić do niezgodności z przechowywanymi danymi, powinny zostać zgłoszone Technický a zkušební ústav stavební Praha przed ich wprowadzeniem. Technický a zkušební ústav stavební Praha zdecyduje, czy zmiany te będą miały wpływ na Europejską Aprobatę Techniczną i w konsekwencji na ważność oznakowania CE na podstawie Europejskiej Aprobaty Technicznej oraz czy dalsza ocena lub zmiany będą konieczne. 4.2 Montaż Wkręty wprowadzane są do elementu drewnopochodnego bez wstępnego wiercenia lub do wcześniej wywierconych otworów o średnicy nie przekraczającej wewnętrznej średnicy gwintu d 1. Dopuszcza się tolerancję nie przekraczającą 5% wewnętrznej średnicy gwintu d 1. Otwory w elementach stalowych wymagają wiercenia, zaś ich średnica powinna być odpowiednio większa od zewnętrznej średnicy gwintu. Do łączenia elementów drewnianej konstrukcji nośnej należy stosować co najmniej dwa wkręty. Jeżeli wkręty o zewnętrznej średnicy gwintu d 8 mm wprowadza się do elementu drewnopochodnego bez wstępnego wiercenia, elementy z litego drewna, drewna konstrukcyjnego LVL oraz podobnych materiałów klejonych powinny być wykonane z drewna świerkowego, sosnowego lub jodłowego. Wkręty wykonane ze stali węglowej można stosować z podkładkami ze stali węglowej. Podczas wkręcania wkrętów do elementów drewnopochodnych łby wkrętów powinny być na poziomie powierzchni elementu. W przypadku łba stożkowego ściętego, łba stożkowego soczewkowego, łba kołnierzowego oraz łba sześciokątnego, części łba nie uwzględnia się.

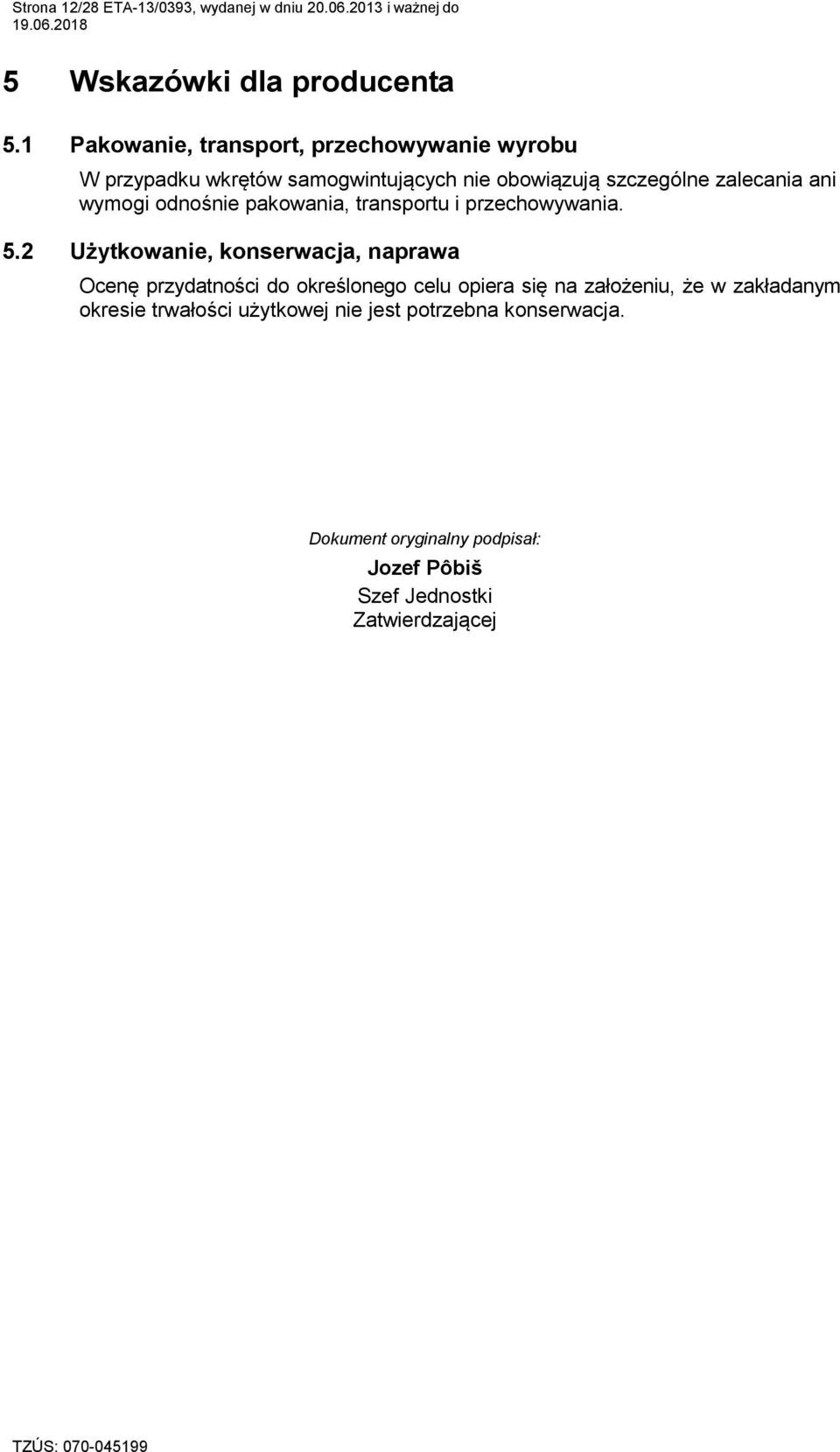

12 Strona 12/28 ETA-13/0393, wydanej w dniu i ważnej do Wskazówki dla producenta 5.1 Pakowanie, transport, przechowywanie wyrobu W przypadku wkrętów samogwintujących nie obowiązują szczególne zalecania ani wymogi odnośnie pakowania, transportu i przechowywania. 5.2 Użytkowanie, konserwacja, naprawa Ocenę przydatności do określonego celu opiera się na założeniu, że w zakładanym okresie trwałości użytkowej nie jest potrzebna konserwacja. Dokument oryginalny podpisał: Jozef Pôbiš Szef Jednostki Zatwierdzającej

13 Strona 13/28 ETA-13/0393, wydanej w dniu i ważnej do Załącznik 1 Charakterystyka wyrobu 2.1 Wytrzymałość i stateczność Wszystkie wartości charakterystyczne podano w zaokrągleniu Tabela 1: Charakterystyczne właściwości samogwintujących wkrętów DOMAX CT Właściwości Sprawdzanie właściwości Charakterystyczny moment uplastycznienia Wartość charakterystyczna: Część Część M y,k (Nmm) gwintowana wygładzona 8, , Charakterystyczna wytrzymałość na wyciąganie Charakterystyczna wytrzymałość na wyciąganie f ax,k (N/mm 2 ) Charakterystyczna wytrzymałość na przeciągnięcie łba wkładanie prostopadle do ziarna (przy gęstości 480 kg/m 3 ) (przy gęstości 500 kg/m 3 ) Charakterystyczna wytrzymałość na przeciągnięcie łba f head,k f head,k (N/mm 2 ) (przy gęstości 530 kg/m 3 ) (przy gęstości 515 kg/m 3 ) Nośność charakterystyczna na rozciąganie Nośność charakterystyczna na rozciąganie f tens,k f tens,k (kn) Charakterystyczny stosunek skręcania Charakterystyczny stosunek skręcania f tor,k / R tor,k f tor,k / R tor,k Nośność charakterystyczna na skręcanie Nośność charakterystyczna na skręcanie f tor,k f tor,k (Nm) Trwałość ochrona przed korozją Grubość powłoki µm (µm)

14 Strona 14/28 ETA-13/0393, wydanej w dniu i ważnej do Tabela 2: Charakterystyczne właściwości samogwintujących wkrętów DOMAX CK Właściwość Sprawdzanie właściwości Charakterystyczny moment uplastycznienia Wartość charakterystyczna: Część Część wygładzona M y,k (Nmm) 8.0 gwintowana Charakterystyczna wytrzymałość na Charakterystyczna wytrzymałość na wyciąganie wyciąganie wkładanie prostopadle do ziarna f ax,k (N/mm 2 ) (przy gęstości 440 kg/m 3 ) (przy gęstości 505 kg/m 3 ) (przy gęstości 450 kg/m 3 ) Charakterystyczna wytrzymałość na przeciągnięcie łba Charakterystyczna wytrzymałość na przeciągnięcie łba fhead,k f head,k (N/mm 2 ) (przy gęstości 445 kg/m 3 ) (przy gęstości 445 kg/m 3 ) (przy gęstości 445 kg/m 3 ) Nośność charakterystyczna na rozciąganie Nośność charakterystyczna na rozciąganie f tens,k f tens,k (kn) Charakterystyczny stosunek skręcania Charakterystyczny stosunek skręcania F tor,k /R tor,k f tor,k / R tor,k Nośność charakterystyczna na skręcanie Nośność charakterystyczna na skręcanie f tor,k F tor,k (Nm) Trwałość ochrona przed korozją Grubość powłoki m µm

15 Strona 15/28 ETA-13/0393, wydanej w dniu i ważnej do Tabela 3: Charakterystyczne właściwości samogwintujących wkrętów DOMAX CS Właściwość Sprawdzanie właściwości Charakterystyczny moment uplastycznienia Wartość charakterystyczna: Część Część wygładzona gwintowana M y,k (Nmm) Charakterystyczna wytrzymałość na Charakterystyczna wytrzymałość na wyciąganie wyciąganie wkładanie prostopadle do ziarna (przy gęstości 450 kg/m 3 ) f ax,k (N/mm 2 ) (przy gęstości 450 kg/m 3 ) (przy gęstości 450 kg/m 3 ) (przy gęstości 450 kg/m 3 ) Charakterystyczna wytrzymałość na Charakterystyczna wytrzymałość na przeciągnięcie łba przeciągnięcie łba f head,k (przy gęstości 450 kg/m 3 ) f head,k (N/mm 2 ) (przy gęstości 450 kg/m 3 ) (przy gęstości 450 kg/m 3 ) (przy gęstości 450 kg/m 3 ) Nośność charakterystyczna na rozciąganie Nośność charakterystyczna na rozciąganie f tens,k f tens,k (kn) Charakterystyczny stosunek skręcania Charakterystyczny stosunek skręcania ftor,k / Rtor,k f tor,k / R tor,k Nośność charakterystyczna na skręcanie Nośność charakterystyczna na skręcanie f tor,k f tor,k (Nm) Trwałość ochrona przed korozją Grubość powłoki µm µm

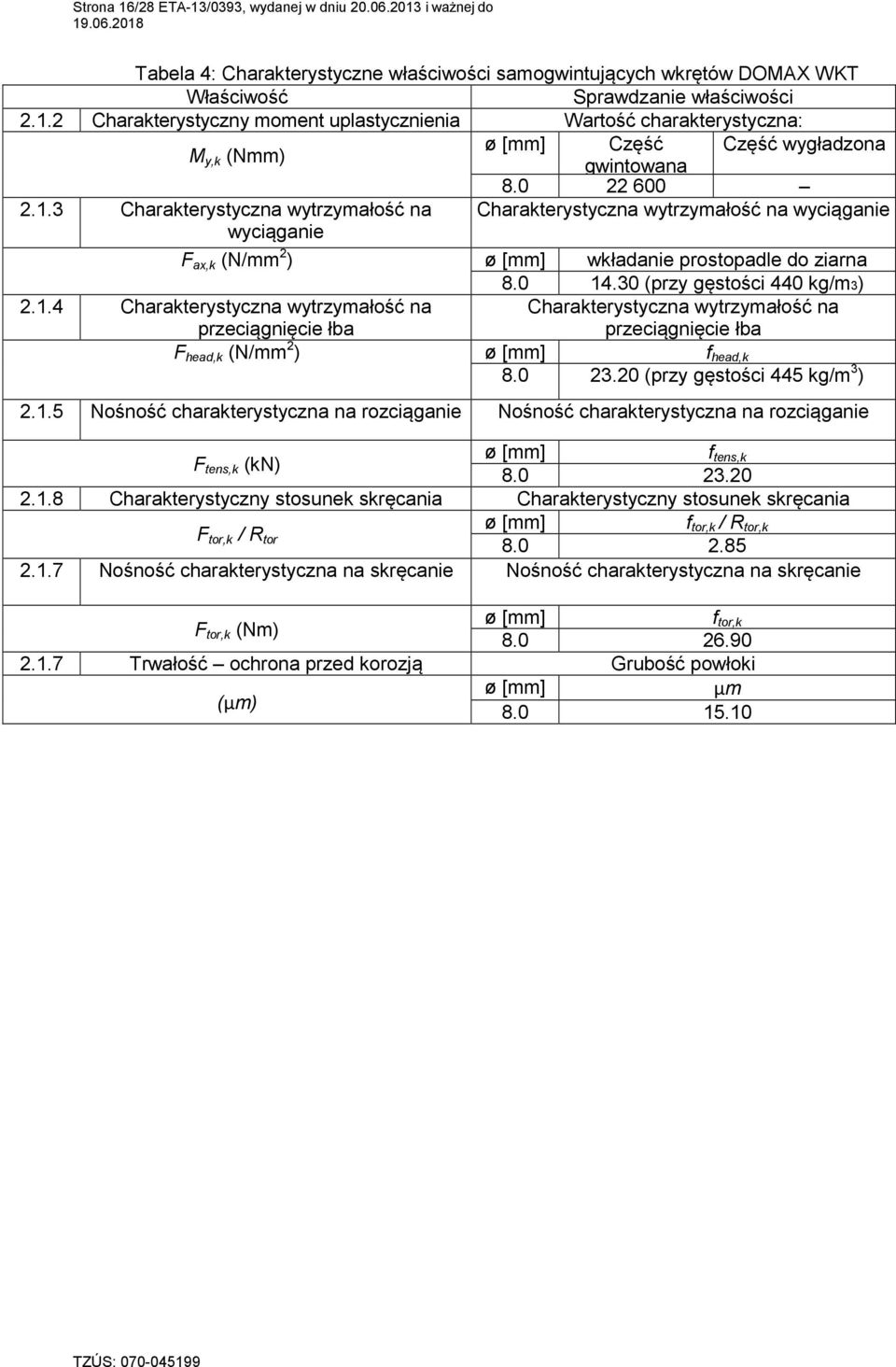

16 Strona 16/28 ETA-13/0393, wydanej w dniu i ważnej do Tabela 4: Charakterystyczne właściwości samogwintujących wkrętów DOMAX WKT Właściwość Sprawdzanie właściwości Charakterystyczny moment uplastycznienia Wartość charakterystyczna: M y,k (Nmm) Część Część wygładzona gwintowana Charakterystyczna wytrzymałość na Charakterystyczna wytrzymałość na wyciąganie wyciąganie F ax,k (N/mm 2 ) wkładanie prostopadle do ziarna (przy gęstości 440 kg/m3) Charakterystyczna wytrzymałość na przeciągnięcie łba Charakterystyczna wytrzymałość na przeciągnięcie łba F head,k (N/mm 2 ) f head,k (przy gęstości 445 kg/m 3 ) Nośność charakterystyczna na rozciąganie Nośność charakterystyczna na rozciąganie F tens,k (kn) f tens,k Charakterystyczny stosunek skręcania Charakterystyczny stosunek skręcania F tor,k / R tor f tor,k / R tor,k Nośność charakterystyczna na skręcanie Nośność charakterystyczna na skręcanie F tor,k (Nm) f tor,k Trwałość ochrona przed korozją Grubość powłoki (µm) µm

17 Strona 17/28 ETA-13/0393, wydanej w dniu i ważnej do Tabela 5: Charakterystyczne właściwości samogwintujących wkrętów DOMAX WKV Właściwość Sprawdzanie właściwości Charakterystyczny moment uplastycznienia Wartość charakterystyczna: Część Część wygładzona M y,k (Nmm) 6.5 gwintowana Charakterystyczna wytrzymałość na wyciąganie Charakterystyczna wytrzymałość na wyciąganie f ax,k (N/mm 2 ) Charakterystyczna wytrzymałość na przeciągnięcie łba wkładanie prostopadle do ziarna (przy gęstości 440 kg/m 3 ) (przy gęstości 440 kg/m 3 ) (przy gęstości 505 kg/m 3 ) Charakterystyczna wytrzymałość na przeciągnięcie łba f head,k f head,k (N/mm (at a density 470 kg/m 3 ) ) (at a density 445 kg/m 3 ) (at a density 445 kg/m 3 ) Nośność charakterystyczna na rozciąganie Nośność charakterystyczna na rozciąganie f tens,k F tens,k (kn) Charakterystyczny stosunek skręcania Charakterystyczny stosunek skręcania f tor,k / R tor,k Ft or,k / R tor,k Nośność charakterystyczna na skręcanie Nośność charakterystyczna na skręcanie f tor,k F tor,k (Nm) Trwałość ochrona przed korozją Grubość powłoki µm µm Kompilację badanych wartości (wartość minimalna, maksymalna, średnia, odchylenie standardowe, współczynnik zmienności) dla każdego parametru podano w Raporcie oceny, punkt

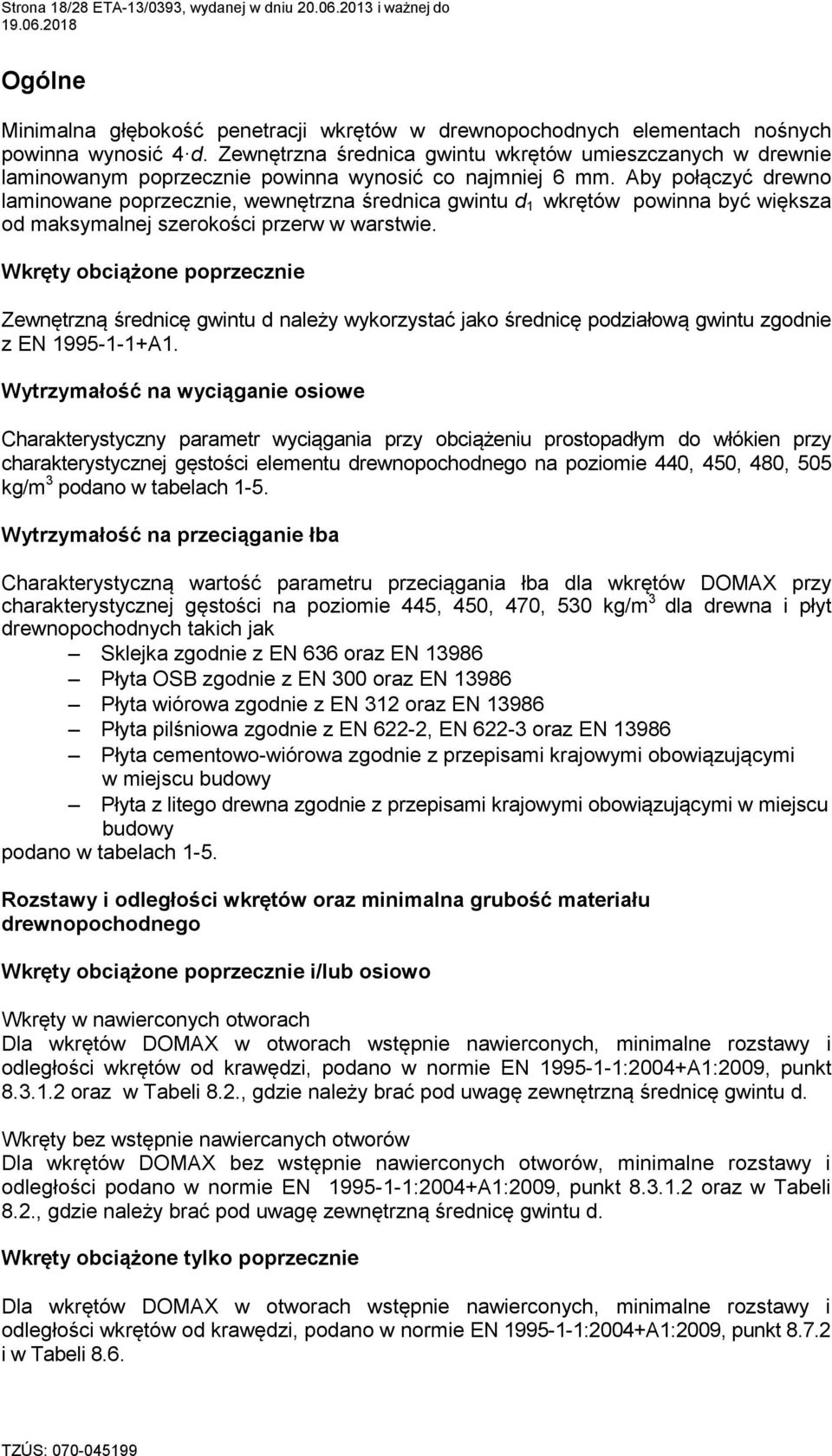

18 Strona 18/28 ETA-13/0393, wydanej w dniu i ważnej do Ogólne Minimalna głębokość penetracji wkrętów w drewnopochodnych elementach nośnych powinna wynosić 4d. Zewnętrzna średnica gwintu wkrętów umieszczanych w drewnie laminowanym poprzecznie powinna wynosić co najmniej 6 mm. Aby połączyć drewno laminowane poprzecznie, wewnętrzna średnica gwintu d 1 wkrętów powinna być większa od maksymalnej szerokości przerw w warstwie. Wkręty obciążone poprzecznie Zewnętrzną średnicę gwintu d należy wykorzystać jako średnicę podziałową gwintu zgodnie z EN A1. Wytrzymałość na wyciąganie osiowe Charakterystyczny parametr wyciągania przy obciążeniu prostopadłym do włókien przy charakterystycznej gęstości elementu drewnopochodnego na poziomie 440, 450, 480, 505 kg/m 3 podano w tabelach 1-5. Wytrzymałość na przeciąganie łba Charakterystyczną wartość parametru przeciągania łba dla wkrętów DOMAX przy charakterystycznej gęstości na poziomie 445, 450, 470, 530 kg/m 3 dla drewna i płyt drewnopochodnych takich jak Sklejka zgodnie z EN 636 oraz EN Płyta OSB zgodnie z EN 300 oraz EN Płyta wiórowa zgodnie z EN 312 oraz EN Płyta pilśniowa zgodnie z EN 622-2, EN oraz EN Płyta cementowo-wiórowa zgodnie z przepisami krajowymi obowiązującymi w miejscu budowy Płyta z litego drewna zgodnie z przepisami krajowymi obowiązującymi w miejscu budowy podano w tabelach 1-5. Rozstawy i odległości wkrętów oraz minimalna grubość materiału drewnopochodnego Wkręty obciążone poprzecznie i/lub osiowo Wkręty w nawierconych otworach Dla wkrętów DOMAX w otworach wstępnie nawierconych, minimalne rozstawy i odległości wkrętów od krawędzi, podano w normie EN :2004+A1:2009, punkt oraz w Tabeli 8.2., gdzie należy brać pod uwagę zewnętrzną średnicę gwintu d. Wkręty bez wstępnie nawiercanych otworów Dla wkrętów DOMAX bez wstępnie nawierconych otworów, minimalne rozstawy i odległości podano w normie EN :2004+A1:2009, punkt oraz w Tabeli 8.2., gdzie należy brać pod uwagę zewnętrzną średnicę gwintu d. Wkręty obciążone tylko poprzecznie Dla wkrętów DOMAX w otworach wstępnie nawierconych, minimalne rozstawy i odległości wkrętów od krawędzi, podano w normie EN :2004+A1:2009, punkt i w Tabeli 8.6.

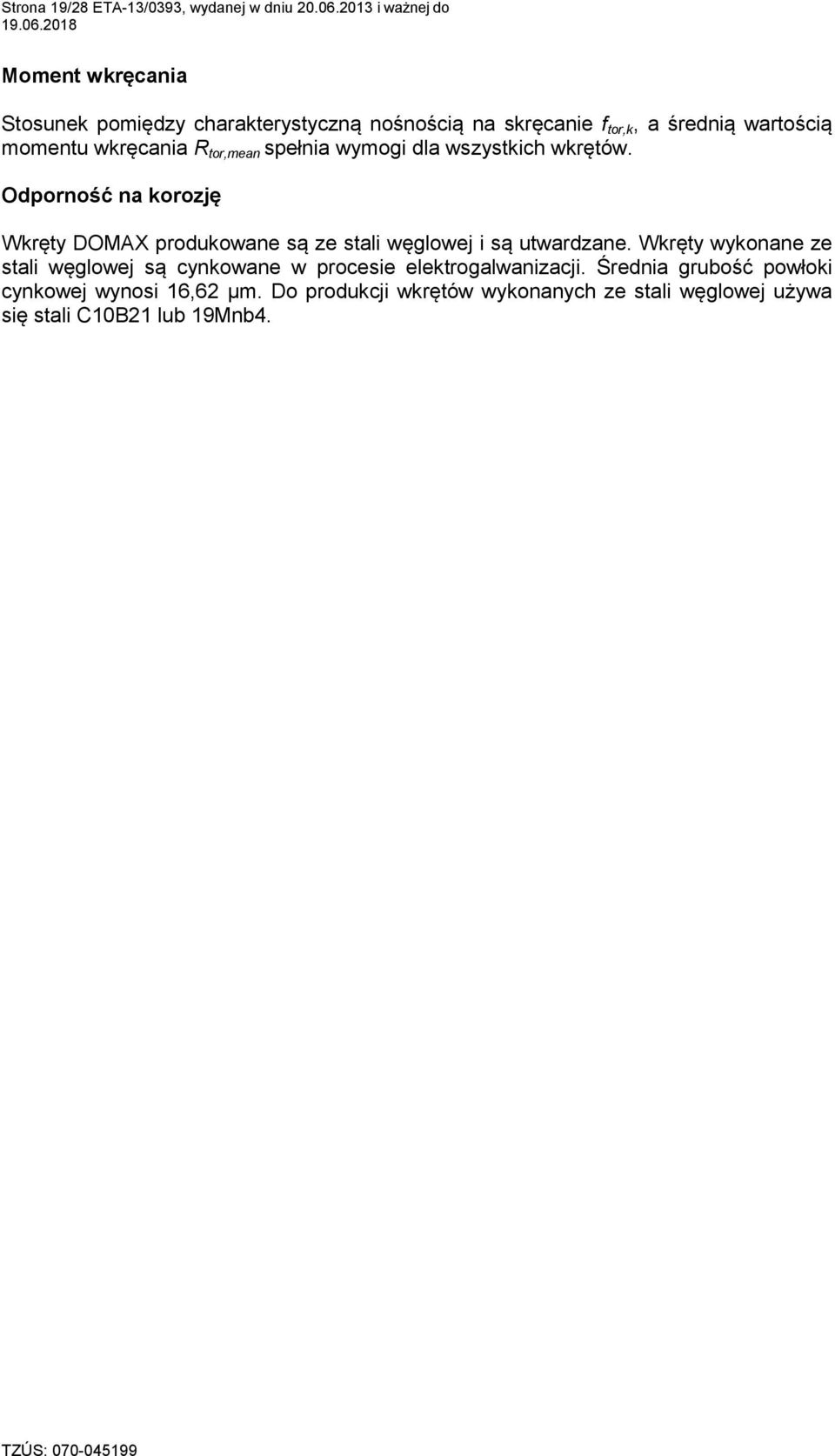

19 Strona 19/28 ETA-13/0393, wydanej w dniu i ważnej do Moment wkręcania Stosunek pomiędzy charakterystyczną nośnością na skręcanie f tor,k, a średnią wartością momentu wkręcania R tor,mean spełnia wymogi dla wszystkich wkrętów. Odporność na korozję Wkręty DOMAX produkowane są ze stali węglowej i są utwardzane. Wkręty wykonane ze stali węglowej są cynkowane w procesie elektrogalwanizacji. Średnia grubość powłoki cynkowej wynosi 16,62 µm. Do produkcji wkrętów wykonanych ze stali węglowej używa się stali C10B21 lub 19Mnb4.

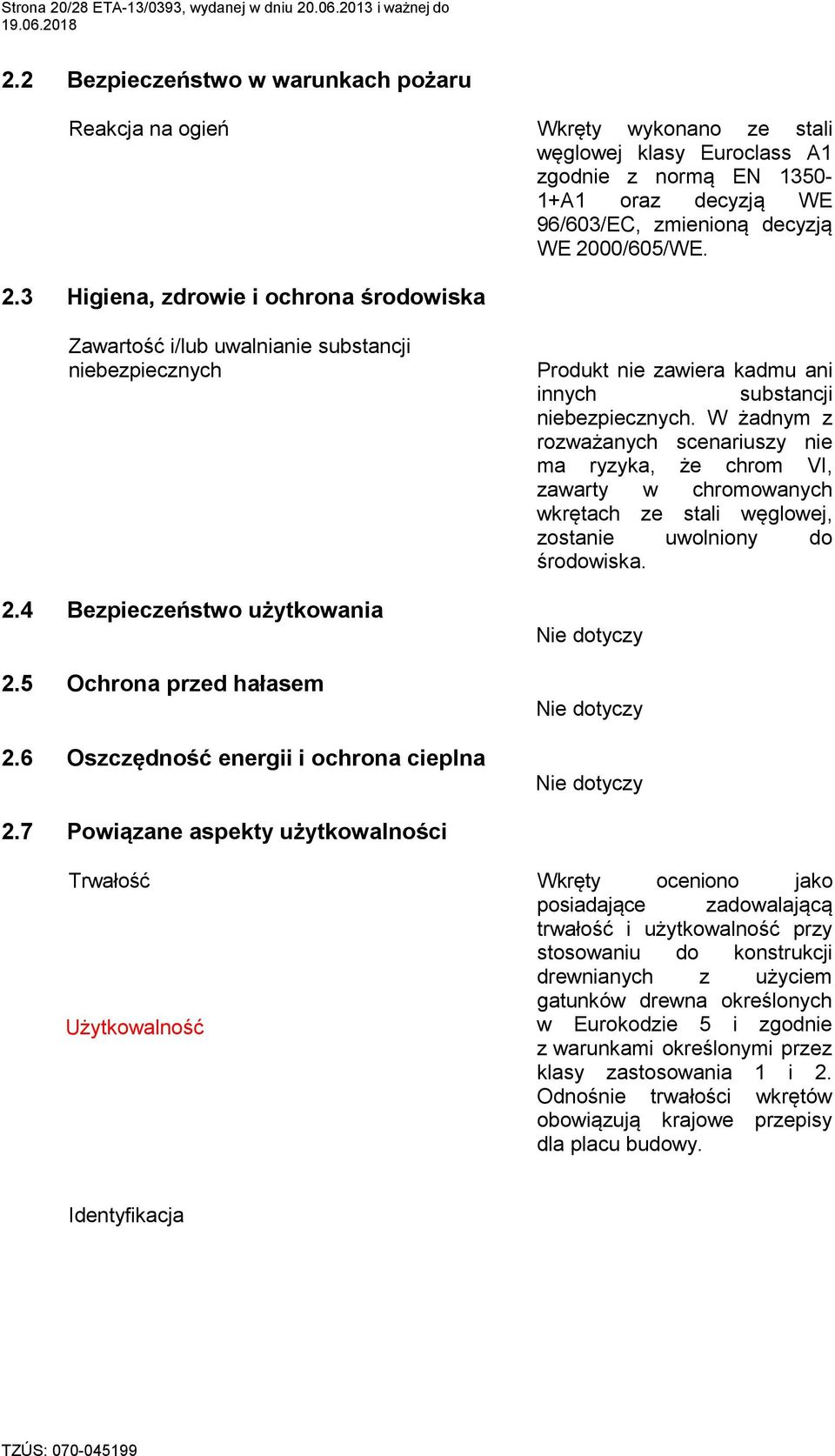

20 Strona 20/28 ETA-13/0393, wydanej w dniu i ważnej do Bezpieczeństwo w warunkach pożaru Reakcja na ogień Wkręty wykonano ze stali węglowej klasy Euroclass A1 zgodnie z normą EN A1 oraz decyzją WE 96/603/EC, zmienioną decyzją WE 2000/605/WE. 2.3 Higiena, zdrowie i ochrona środowiska Zawartość i/lub uwalnianie substancji niebezpiecznych 2.4 Bezpieczeństwo użytkowania 2.5 Ochrona przed hałasem 2.6 Oszczędność energii i ochrona cieplna Produkt nie zawiera kadmu ani innych substancji niebezpiecznych. W żadnym z rozważanych scenariuszy nie ma ryzyka, że chrom VI, zawarty w chromowanych wkrętach ze stali węglowej, zostanie uwolniony do środowiska. Nie dotyczy Nie dotyczy Nie dotyczy 2.7 Powiązane aspekty użytkowalności Trwałość Wkręty oceniono jako posiadające zadowalającą trwałość i użytkowalność przy stosowaniu do konstrukcji drewnianych z użyciem gatunków drewna określonych Użytkowalność w Eurokodzie 5 i zgodnie z warunkami określonymi przez klasy zastosowania 1 i 2. Odnośnie trwałości wkrętów obowiązują krajowe przepisy dla placu budowy. Identyfikacja

21 Strona 21/28 ETA-13/0393, wydanej w dniu i ważnej do Załącznik 2 Wymiary wkrętów Rysunek 2.1: Wkręt, typ CT Rysunek 2.2: Wkręt, typ CK Rysunek 2.3: Wkręt, typ CS Rysunek 2.4: Wkręt, typ WKV

22 Strona 22/28 ETA-13/0393, wydanej w dniu i ważnej do Rysunek 2.5: Wkręt, typ WKT

23 Strona 23/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Typ Nominalna l [mm] lg [mm] d [mm] d1 [mm] dhead [mm] ds [mm] Średnica Długość Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja CT ±4 40 ± ± ± ± ± ± ± ± ±12 80 ±4 8 ±0,4 5,4 ±0,25 21 ±1 5,8 ±0, ± ± ± ± ± ± ± ± ± ± ± ± ± ± ±12 80 ±4 10 ±0,5 6,4 ±0,32 24 ±1 7 ±0, ± ± ± ± ± ± ±20

24 Strona 24/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Typ Nominalna l [mm] lg [mm] d [mm] d1 [mm] dhead [mm] ds [mm] Średnica Długość Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja ± ± ± ± ± ± ± ± ±15 8 ±0,4 5,4 ±0,25 18 ±0,9 5,8 ±0, ±8 CK ± ± ± ± ± ± ± ± ± ± ± ±20 80 ±4 10 ±0,5 6,4 ±0,3 20 ±1 7 ±0, ± ± ± ± ± ± ± ± ± ± ± ± ± ±5 12 ±0,6 7,7 ±0,35 23 ±1 8,4 ±0,4

25 Strona 25/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Typ CS Nominalna l [mm] lg [mm] d [mm] d1 [mm] dhead [mm] ds [mm] Średnica Długość Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja ±2 30 ±1, ±3 5,2 ±0,25 3,3 ±0,15 9,5 ±0,45 3,6 ±0, ± ± ± ±6 60 ± ± ±4 40 ± ± ± ± ±8 6,1 ±0,3 4 ±0,2 11 ±0,55 4,4 ±0, ± ±10 70 ±3, ± ± ± ± ± ±4 40 ±2 8 ±0,4 5,4 ±0,25 14,5 ±0,7 5,8 ±0, ±5 80 ± ± ± ± ± ± ± ±12

26 Strona 26/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Typ Nominalna l [mm] lg [mm] d [mm] d1 [mm] dhead [mm] ds [mm] Średnica Długość 260 Wartość 260 Tolerancja ±13 Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ±20 10 ±0,5 6,4 ±0,3 18 ±0,9 7 ±0,35

27 Strona 27/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Typ Nominalna l [mm] d [mm] d1 [mm] dhead [mm] h [mm] Średnica Długość Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja 6, ± ± ± ± ± ± ± ± ±14 6,5 ±0,3 4,6 ±0,2 8 ±0,4 5,5 ±0,25 8 ±0,4 5,4 ±0,25 10 ±0,5 6,5 ±0,3 WKV ± ± ± ± ± ± ± ± ± ± ±30 10 ±0,5 6,4 ±0,3 13 ±0,6 7 ±0,35

28 Strona 28/28 ETA-13/0393, wydanej w dniu i ważnej do Tłumaczenie na j. ang. opracowane przez TZUS Praga Nominalna l [mm] lg [mm] lg2 [mm] d [mm] d1 [mm] dhead [mm] ds [mm] Typ Średnica Długość Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja Wartość Tolerancja ±8 80 ± ± ± ±12 WKT ± ± ±5 65 ±3 8 ±0,4 5,4 ±0,25 16 ±0,8 5,8 ±0, ± ± ± ±21
