LevelControl. BasicUnit CompactUnit SwitchgearUnit. Urządzenie sterujące zależnie od poziomu. Opis produktu LevelControl:

Transkrypt

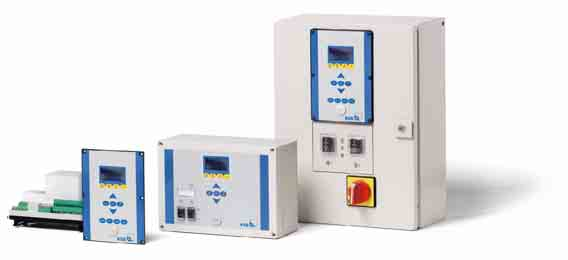

1 Opis serii /2-61 LevelControl Urządzenie sterujące zależnie od poziomu BasicUnit CompactUnit SwitchgearUnit Opis produktu LevelControl: D Może zostać zintegrowany w instalacji rozdzielczej klienta (BasicUnit) D Może być używany do sterowania i monitorowania jednej lub dwóch pomp D Może być używany do opróżniania zbiorników D W wykonaniu ATEX może być stosowany na obszarach zagrożonych wybuchem Zakresy stosowania Do usuwania zużytej wody i ścieków, w urządzeniach przepompowujących/stacjach pomp do zastosowań takich jak np. osuszanie, odwadnianie, opróżnianie, pobór wody, tłoczenie i usuwanie. Inne zastosowania na zapytanie. Level Control może znaleźć zastosowanie z następującymi pompami: D Ama-Drainer D Rotex D MK D Ama-Porter D Amarex N D Amarex KRT D Compacta D Ama-Porter CK D inne pompy na zapytanie Tryby pracy CompactUnit i SwitchgearUnit posiadają przełącznik selekcyjny (ręcznie-0-automatyka) dla każdej pompy. Do BasicUnit można podłączyć przełącznik selekcyjny dla każdej podłączonej pompy. Położenie 0 : pompa jest wyłączona i niegotowa do pracy. Położenie Automatyka : gdy przełączniki ustawione są wpołożeniu automatyki pompy są włączane i wyłączane przez urządzenie sterujące w zależności od poziomu. Położenie Ręcznie : przestawienie przełącznika (samopowrotnego) w położenie ręczne powoduje ręczne włączenie pompy.

2 Nazwa LevelControl BU 2 10 LE d L Rysunek 1: Nazwa 1 Seria 2 Liczba pomp 3 Maksymalny prąd wyjściowy na pompę [A]: 10, 14, 18, 25, 40, 63 4 Czujniki: LE = łącznik poziomowy, czujnik analogowy (4..20 ma) H03 = czujnik ciśnieniadla0do3,5m H10 = czujnik ciśnienia dla 0 do 10,5 m A03 = czujnik ciśnienia 0do3,5mzesprężarką do wtłaczania pęcherzyków powietrza A10 = czujnik ciśnienia 0 do 10,5 m ze sprężarką do wtłaczania pęcherzyków powietrza X1 = 1 łącznik poziomowy w obszarze zagrożonym wybuchem X2 = 2 łącznik poziomowe w obszarze zagrożonym wybuchem X3 = 3 łącznik poziomowe w obszarze zagrożonym wybuchem X4 = 4 łącznik poziomowe w obszarze zagrożonym wybuchem 5 Ruszanie silników: d = ruszanie bezpośrednie sd = ruszanie z przełączaniem gwiazda-trójkąt 6 Rodzaj sieci: L5 = trójfazowa L35 = jednoź lub trójfazowa 7 Funkcje ATEX: 1=tak 0=nie 8 Magistrala Feldbus (w przygotowaniu): L = Lonbus P = Profibus M = ModBus 0 = bez 9 Wersja językowa 1 = niemiecka, angielska, francuska, holenderska Klucz zamawiania Do zamawiania potrzebne są następujące informacje. Przy każdym punkcie możliwy jest tylko pojedynczy wybór. Informacje o możliwościach odnoszą się do nazwy (patrz po lewej stronie): Seria BU Informacje na temat zamawiania Liczba pomp - Maksymalny prąd wyjściowy na pompę [A] Czujniki Ruszanie silników - Forma sieci - Funkcje ATEX 0 magistrala Feldbus 0 Wersja językowa 1 Tabela 1: Klucz zamawiania serii BU Seria CU Informacje na temat zamawiania Liczba pomp 1, 2 Maksymalny prąd wyjściowy na pompę [A] Możliwości - LE, H03, H10 Możliwości Czujniki LE, H03, H10, X1, X2, X3, X4 Ruszanie silników d Forma sieci L35 Funkcje ATEX 0, 1 magistrala Feldbus 0 Wersja językowa 1 Tabela 2: 10 Klucz zamawiania serii CU Seria SU Informacje na temat zamawiania Liczba pomp 1, 2 Maksymalny prąd wyjściowy na pompę [A] Możliwości 10, 14, 18, 25, 40, 63 Czujniki LE, H03, H10, A03, A10, X1, X2, X3, X4 Ruszanie silników d, sd Forma sieci L5 Funkcje ATEX 0, 1 magistrala Feldbus 0 Wersja językowa 1 Tabela 3: Klucz zamawiania serii SU 2

3 Dane techniczne Właściwości LevelControl BU LevelControl CU LevelControl SU Znamionowe napięcie robocze 3~ 400 V AC + /- 10%, 1~ 230 V AC 3~ 400 V AC + /- 10%, 1~ 230 V AC Częstotliwość sieci 50/60 Hz 50/60 Hz 50/60 Hz Znamionowe napięcie izolacji 500 V AC 500 V AC 500 V AC Moc znamionowa każdego silnika Prąd znamionowy każdego silnika Zwewnętrznymi przekładnikami prądowymi: do4kw Zzewnętrznymi przekładnikami prądowymi: dowolny Zwewnętrznymi przekładnikami prądowymi: maks. 10 A Zzewnętrznymi przekładnikami prądowymi: dowolny Rozruch bezpośredni: do 4kW maks. 10 A maks. 10 A Stopień ochrony IP 20 IP 54 IP 54 3~ 400 V AC + /- 10%, 1~ 230 V AC Rozruch bezpośredni lub gwiazda - trójkąt: 0,37 do 22 kw 1,0do63A 1,0do63A Materiał Obudowa Tworzywo sztuczne Tworzywo sztuczne Blacha stalowa Pokrywa PBT wzmacniane włóknem Tworzywo sztuczne Blacha stalowa obudowy szklanym Tabela 4: Dane techniczne Opis działania Sterowanie D Opróżnianie zbiornika D Równomierne obciążenie D Automatyczna zmiana pomp po każdym starcie lub zależnie od liczby roboczogodzin D Włączanie i wyłączanie zależnie od potrzeby D Zmiana pompy w razie zakłócenia jednej pompy D Praca funkcyjna D Opóźnienie włączania i wyłączania pompy w celu uniknięcia szczytów ciśnienia i minimalizacji prądów rozruchowych D Dowolnie ustawiane automatyczne ponowne ruszanie po wystąpieniu zakłóceń D Regulowany czas dobiegu (dosysanie, opróżnianie wymuszone) D Zmienne czasy wyłączania w celu zapobiegania powstawaniu osadów na zbiorniku Opróżnianie zbiornika można zrealizować za pomocą łączników poziomowych lub czujnika analogowego. Monitorowanie D Wewnętrzny niezależny od sieci brzęczyk alarmowy D Alarm zalania D Gotowość robocza D Zbiorczy komunikat roboczy D Zbiorczy komunikat zakłócenia D Monitorowanie faz D Detekcja przeciążenia każdej pompy D Termiczny nadzór silników pomp D Błąd czujnika / Live Zero D Zakłócenie / ostrzeżenie dla każdej pompy D Wykrywanie zbyt małego obciążenia D Archiwacja ostatnich 30 danych zakłóceń D Monitorowanie okresów międzyprzeglądowych wskazania D Wskazanie poziomu wody D Alarmy i ostrzeżenia tekstem otwartym D Komunikaty robocze i komunikaty stanu każdej pompy D Informacje o stanie D Wskaźnik roboczogodzin dla każdej pompy D Wskaźnik roboczogodzin dla każdego urządzenia D Prąd silnika każdej pompy D Wskazanie napięcia sieci D Wskazanie częstotliwości sieci D Moc czynna każdej pompy D Rozpoznawanie kierunku wirowania pola zasilania sieciowego D Liczba startów każdej pompy D Parametryzacja, ustawienia D Elektroniczna tabliczka znamionowa D Wjęzyku niemieckim, angielskim, francuskim i holenderskim Obsługa Możliwość obsługi BU CU SU Panel obsługi KSB opcja x x Złącze RS232 x x x Selektor udostępni x x a klient wyłącznik główny udostępni a klient brak x Tabela 5: Komunikacja Złącze RS232 Możliwości obsługi 3

4 Akcesoria, opcje Akcesoria, opcje BU CU SU moduł sterowania x - - Amperomierz 6, 10, 15, 25 lub 40 A - - x Woltomierz ze zintegrowanym przełącznikiem 500 V - - x lampą błyskową 12 V DC, IP x klaksonem 12 V DC, IP x Urządzenie zabezpieczające PTC bez blokady ponownego włączenia - - x Ogrzewanie szafy sterowniczej - x x Tabela 6: Akcesoria, opcje 4

5 Przykład zastosowania: Usuwanie wody ściekowej za pomocą trzech łączników pływakowych Ama-Drainer 301 NE/303 NE z LevelControl D Usuwanie bardzo zabrudzonej wody ściekowej z zawartością włókien w zakładzie rzemieślniczym. D Dwie pompy z silnikami zatopionymi są sterowane zależnie od poziomu cieczy w zbiorniku, istniejącym u klienta. D LevelControl zapewnia sterowanie Ama-Drainer. D Dwa łączniki pływakowe wykrywają obciążenie podstawowe i obciążenie szczytowe. Za pomocą trzeciego łącznika pływakowego możliwa jest detekcja zalania. E12 Z E14 E 14/2 E 14/3 E12 E14 Przyrząd sterujący Łącznik pływakowy Obciążenie podstawowe E14/2 Łącznik pływakowy Obciążenie szczytowe E14/3 Łącznik pływakowy Zalanie Z Dopływ Rysunek 2: Ama-Drainer z LevelControl Zasada działania w automatycznym trybie pracy D Tłoczona ciecz napełnia studzienkę pompy. Po osiągnięciu poziomu włączenia łącznika pływakowego Obciążenie podstawowe następuje włączenie pompy 1. D Gdy poziom cieczy spadnie poniżej poziomu wyłączenia łącznika pływakowego Obciążenie podstawowe następuje wyłączenie pompy 1. D Po ponownym wzroście poziomu tłoczonej cieczy cykl pracy rozpoczyna się od nowa, przy czym tym razem włączana jest pompa 2 (przełączanie pomp), o ile obydwa przełączniki selekcyjne znajdują się wpołożeniu Automatyka. Ten cykl przełączania pomp powtarza się po każdym wyłączeniu. 5

6 6 LevelControl

7 7

8 4040.5/ Zastrzega się możliwość zmian technicznych! KSB Aktiengesellschaft Frankenthal Johann-Klein-Str Frankenthal (Niemcy) Tel Faks
