MATERIAŁY PROJEKTOWE Kondensacyjne, gazowe kotły grzewcze < 70 kw

Transkrypt

1 MATERIAŁY PROJEKTOWE Kondensacyjne, gazowe kotły grzewcze < 70 kw 07/009 Gazowe, kondensacyjne, wiszące kotły grzewcze ecotec plus, pro VC/ i VCW/ Gazowe, kondensacyjne, wiszące kotły grzewcze ecotec plus VU/4 Gazowe, kondensacyjne, stojące kotły grzewcze ecocompact VSC/ Gazowe, kondensacyjne, stojące kotły grzewcze aurocompact VSC/ S Gazowe, kondensacyjne, stojące kotły grzewcze ecovit VKK/ Gazowe, kondensacyjne, stojące kotły grzewcze ecovit plus VKS Regulatory VRT, VRC i schematy hydrauliczne Podgrzewacze zasobnikowe wody VIH WyposaŜenie dodatkowe D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

2 . Charakterystyka wyposaŝenia Przegląd produktów Charakterystyka wyposaŝenia Zakres nominalnej mocy cieplnej w kw (40/0 0 C) Strona ecotec VC plus Kondensacyjny naścienny gazowy kocioł grzewczy. System Pro E, NO x < 60 mg/kwh, normatywny współczynnik sprawności 09%, maksymalny zakres modulacji 0 00%, system AKS, przygotowany do przyłączenia podgrzewacza zasobnikowego, VC 6/-5 VC 86/-5 VC 46/-5 VC 06/-5 VC 76/-5 ecotec VU plus Kondensacyjny naścienny gazowy kocioł grzewczy. System Pro E, NO x < 50 mg/kwh, normatywny współczynnik sprawności 09%, maksymalny zakres modulacji 00%, system AKS, przygotowany do przyłączenia podgrzewacza zasobnikowego,. VU 466/4-5 VU 656/4-5 ecotec VCW plus, VCW pro Kondensacyjny naścienny gazowy kocioł grzewczy. Zintegrowany system przygotowywania ciepłej wody, NO x < 60 mg/kwh, normatywny współczynnik sprawności 09%, maksymalna modulacja 5 00%, system Aqua-Comfort plus,. VCW 96/-5 VCW 46/-5 VCW 6/ , 47,7 4,9 69, (9.6) (4.7) (.4) ecocompact VSC/ Kondensacyjny kompaktowy gazowy kocioł grzewczy z warstwowym podgrzewaczem zasobnikowym do przygotowywania ciepłej wody.. Modulowany tryb pracy palnika zakres modulacji ok. 0 00%. Wysoka wartość normatywnego współczynnika sprawności: 09% Emisja niewielkich ilości szkodliwych substancji: NO x < 60 mg/kwh. System Pro E. VSC 6-C 40 VSC 96-C 50 VSC 46-C 70 VSC 46-C 0 VSC 06-C aurocompact VSC S Kondensacyjny kompaktowy gazowy kocioł grzewczy z podgrzewaczem zasobnikowym solarnym 50 l. i z częścią warstwową (75 l.) do przygotowywania ciepłej wody,. Wbudowane w urządzeniu: pompa solarna, sterowanie solarne, mieszacz termostatyczny Modulowany tryb pracy palnika zakres modulacji ok. 0 00%. Wysoka wartość normatywnego współczynnika sprawności: 09% Emisja niewielkich ilości szkodliwych substancji: NO x < 60 mg/kwh. System Pro E. VSC S D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

3 . Charakterystyka wyposaŝenia Przegląd produktów ecovit VKK/ Kondensacyjny gazowy kocioł grzewczy z wymiennikiem ze stali szlachetnej, o duŝej pojemności wodnej, z czujnikiem tlenku węgla. Modulowany tryb pracy palnika zakres modulacji ok. 0 00%. Wysoka wartość normatywnego współczynnika sprawności: 09%. System Pro E. VKK 6/ H VKK 86/ H VKK 66/ H VKK 476/ H ecovit plus VKS Kondensacyjny gazowy kocioł grzewczy z wymiennikiem ze stali szlachetnej, z wbudowanym sprzęgłem hydraulicznym, pompą kotłową i -szego obiegu, Modulowany tryb pracy palnika zakres modulacji ok. 0 00%. Wysoka wartość normatywnego współczynnika sprawności: 09%. System Pro E. VKS 96 VKS 46 VKS 06 VKK 56 5,,5 5,9 8,9 7,4 6,9 9,5 47,6 7, 0,6 9,4 7,0 0,8,4,9 6,9 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

4 . Charakterystyka wyposaŝenia Kondensacyjne gazowe kotły grzewcze Charakterystyka wyposaŝenia ecotec plus VC ecotec plus VC ecotec plus VC ecotec plus VC ecotec plus VC 6/-5 86/-5 46/-5 06/-5 76/-5 Normatywny współczynnik sprawności (40/0 0 C) 09% 09% 08% 09% 09% Normatywny współczynnik sprawności (75/60 0 C) 07% 07% 07% 07% 07% Emisja tlenków azotu (mg NO x/kwh) NO x < 46 NO x < 60 NO x < 60 NO x < 60 NO x < 64 WaŜony pobór mocy elektrycznej 65 W 65 W 0 W 70 W 70 W (maksymalny czas blokady palnika, temperatura zasilania 45 0 C, pomiar według PN EN 677) Maksymalny zakres modulacji 4% 00% 7% 00% 6% 00% % 00% % 00% (zaleŝna od rodzaju i jakości gazu) Maksymalna długość koncentrycznego odcinka rury układu powietrzno-spalinowego * 80/5 mm m m 8 m m m Zintegrowany kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej Palnik powierzchniowy, wykonany ze stali szlachetnej, niewymagający konserwacji Aqua-Kondens System (AKS) zintegrowany układ regulacji ładowania podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji Przystosowany do przyłączenia podgrzewacza zasobnikowego funkcjonującego z wykorzystaniem napędzanego silnikiem zaworu trójdrogowego Manometr Naczynie wzbiorcze 0 l stopniowa pompa z automatycznym odpowietrznikiem System DIA do określania stanu pracy kotła i diagnostyki błędów System wieloczujnikowy likwidacja stanu zakłócenia przy pojawieniu się krótkotrwałych błędów w działaniu czujników temperatury NTC modulowana regulacja temperatury powrotu przy ogrzewaniu podłogowym za pomocą czujnika NTC wmontowanego wewnątrz kotła Przyłącze elektryczne do pompy cyrkulacyjnej lub pompy zewnętrznej Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory calormatic 400 i 40 * Maksymalne długości rur są zaleŝne od typowielkości mocy kotła (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) 4 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

5 . Charakterystyka wyposaŝenia Kondensacyjne gazowe kotły grzewcze Charakterystyka wyposaŝenia ecotec VU ecotec VU 466/4 656/4 Normatywny współczynnik sprawności (40/0 0C) 08% 09% Normatywny współczynnik sprawności (75/60 0C) 07% 07% Emisja tlenków azotu (mg NOx/kWh) NO x < 4 NO x < 50 WaŜony pobór mocy elektrycznej 0 W 70 W (maksymalny czas blokady palnika, temperatura zasilania 45 0C, pomiar według DIN EN 677) Maksymalny zakres modulacji 7% 00% % 00% (zaleŝna od rodzaju i jakości gazu) Maksymalna długość koncentrycznego odcinka rury układu powietrzno-spalinowego*80/5 mm m m Zintegrowany kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej Palnik powierzchniowy, wykonany ze stali szlachetnej, niewymagający konserwacji Aqua-Kondens System (AKS) zintegrowany układ regulacji ładowania podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji Przystosowany do przyłączenia podgrzewacza zasobnikowego funkcjonującego z wykorzystaniem zewnętrznej pompy ładującej zasobnika (za sprzęgłem hydraulicznym) Manometr Elektroniczna pompa z automatycznym odpowietrznikiem System DIA do określania stanu pracy kotła i diagnostyki błędów System wieloczujnikowy likwidacja stanu zakłócenia przy pojawieniu się krótkotrwałych błędów w działaniu czujników temperatury NTC System Pro E (system elektrycznych połączeń wtykowych) Przyłącze elektryczne do pompy cyrkulacyjnej lub pompy zewnętrznej (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory calormatic 400 i 40 *Maksymalne długości rur są zaleŝne od typowielkości mocy kotła i ilości kolan 5 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

6 . Charakterystyka wyposaŝenia Kondensacyjne gazowe kotły grzewcze Charakterystyka wyposaŝenia ecotec VCW plus ecotec VCW plus ecotec VCW pro 96/-5 46/-5 6/- Normatywny współczynnik sprawności (40/0 0C) 09% 09% 09% Normatywny współczynnik sprawności (75/60 0C) 07% 07% 07% Emisja tlenków azotu (mg NOx/kWh) NOx < 60 NOx < 65 NOx < 0 WaŜony pobór mocy elektrycznej 65 W 65 W 65 W (maksymalny czas blokady palnika, temperatura zasilania 45 0C, pomiar według DIN EN 677) Maksymalny zakres modulacji 0% 00% 0% 00% 0% 00% (zaleŝna od rodzaju i jakości gazu) Maksymalna długość koncentrycznego odcinka rury układu powietrzno-spalinowego*80/5 mm 8 m m m Zintegrowany kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej Palnik powierzchniowy, wykonany ze stali szlachetnej, niewymagający konserwacji Wtórny wymiennik ciepła wykonany ze stali szlachetnej System Aqua-Comfort plus (ACS plus) moŝliwość wyłączenia ciepłego startu regulacja temperatury ciepłej wody na wypływie Manometr i czujnik ciśnienia wody Naczynie wzbiorcze 0 l stopniowa pompa z automatycznym odpowietrznikiem -stopniowa pompa z automatycznym odpowietrznikiem System DIA do określania stanu pracy kotła i diagnostyki błędów System wieloczujnikowy likwidacja stanu zakłócenia przy pojawieniu się krótkotrwałych błędów w działaniu czujników temperatury NTC modulowana regulacja temperatury powrotu przy ogrzewaniu podłogowym za pomocą czujnika NTC wmontowanego wewnątrz kotła Przyłącze elektryczne do pompy cyrkulacyjnej lub pompy zewnętrznej (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory calormatic 400, 40 *Maksymalne długości rur są zaleŝne od typowielkości mocy kotła 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

7 . Charakterystyka wyposaŝenia Kondensacyjne gazowe kotły grzewcze Charakterystyka wyposaŝenia ecocompact VSC 6/ C 40 VSC 96/ C 50 VSC 46/ C 70 VSC 46/ C 00 VSC 06/ C 0 aurocompact VSC S 96/ 00 Normatywny współczynnik sprawności (40/0 0 C) 09% 09% Normatywny współczynnik sprawności (75/60 0 C) 07% 07% Emisja tlenków azotu (mg NO x/kwh) NO x < 60 NO x < 60 WaŜony pobór mocy elektrycznej 65 W 65 W (maksymalny czas blokady palnika, temperatura zasilania 45 0 C, pomiar według DIN EN 677) Maksymalny zakres modulacji 0% 00% 0% 00% (zaleŝna od rodzaju i jakości gazu) Maksymalna długość koncentrycznego odcinka rury układu powietrzno-spalinowego * m m Wymiennik ciepła z gładkich rur, wykonanych ze stali szlachetnej Palnik powierzchniowy, wykonany ze stali szlachetnej, z pełnym wstępnym mieszaniem Wentylator o sterowanej prędkości obrotowej, sprzęŝenie z pracą zespołu gazowego przy przygotowaniu mieszanki powietrzno-gazowej Kompletny system ze zintegrowanym warstwowym podgrzewaczem zasobnikowym ciepłej wody, wymiennikiem ciepła i pompą ładującą Zintegrowany podukład regulacji podgrzewacza zasobnikowego z zaworem trójdrogowym przełączającym System Kondens-Aqua (AKS) zintegrowany układ regulacji ładowania podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji Łatwa rozbudowa do systemu solarnego - węŝownica solarna w zasobniku 50 l., wbudowane sterowanie układem solarnym, pompa solarna, zawór regulacyjny do nastawy przepływy czynnika solarnego, zawór termosyczny c.w.u., Manometr Naczynie wzbiorcze l Elektroniczna pompa z automatycznym odpowietrznikiem System DIA do określania stanu pracy kotła i diagnostyki błędów System Pro E (system elektrycznych połączeń wtykowych) Przyłącze elektryczne do pompy cyrkulacyjnej lub pompy zewnętrznej (z wypos. dodatkowym, VR 40) (z wypos. dodatkowym, VR 40) Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory calormatic 400, 40 * Maksymalne długości rur są zaleŝne od typowielkości mocy kotła 7 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

8 . Charakterystyka wyposaŝenia Kondensacyjne gazowe kotły grzewcze Charakterystyka wyposaŝenia ecovit / VKK/ ecovit plus VKS Normatywny współczynnik sprawności (40/0 0 C) 09% 09% Normatywny współczynnik sprawności (75/60 0 C) 06% 07% Emisja tlenków azotu (mg NO x/kwh) NO x < 0 NO x < 60 WaŜony pobór mocy elektrycznej 65 W 80 W (maksymalny czas blokady palnika, temperatura zasilania 45 0 C, pomiar według DIN EN 677) Maksymalny zakres modulacji 0% 00% 0% 00% (zaleŝna od rodzaju i jakości gazu) Maksymalna długość koncentrycznego odcinka rury układu powietrzno-spalinowego * 80/5 mm 0 (5) m 8 (5) m Zintegrowany kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej o duŝej pojemności wodnej ponad 90 l. Zintegrowany kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej Palnik powierzchniowy, wykonany ze stali szlachetnej, nie wymagający konserwacji System Kondens-Aqua (AKS) praca na podgrzewanie zasobnika z wykorzystaniem ciepła kondensacji Przystosowany do przyłączenia podgrzewacza zasobnikowego z pompą ładującą Manometr Naczynie wzbiorcze l Kotłowa pompa elektroniczna z automatycznym odpowietrznikiem, sprzęgło hydrauliczne, pompa -stopniowa -szego obiegu grzewczego System DIA do określania stanu pracy kotła i diagnostyki błędów System wieloczujnikowy likwidacja stanu zakłócenia przy pojawieniu się krótkotrwałych błędów w działaniu czujników temperatury NTC System Pro E (system elektrycznych połączeń wtykowych) Przyłącze elektryczne do pompy cyrkulacyjnej lub pompy zewnętrznej Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory VRC 40s i VRC 40s Miejsce do wmontowania regulatora pogodowego firmy Vaillant regulatory calormatic 400 i 40 MoŜliwość zabudowy w kotle dodatkowych zestawów pompowych dla obiegów grzewczych Sterowanie systemem solarnym * Maksymalne długości rur są zaleŝne od typowielkości mocy kotła (z wyposaŝeniem (z wyposaŝeniem dodatkowym, dodatkowym, nr kat. VR 40) 06 5 lub 06 48) 8 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

9 . Dane techniczne kocioł ecotec VC plus Charakterystyka produktu Cechy szczególne: Kondensacyjny, wiszący, gazowy, kocioł grzewczy System Pro E NO x < 60 mg/kwh, normatywny współczynnik sprawności 09% (40/0 o C) Moc regulowana w sposób modulowany w zakresie 00% (zaleŝnie od rodzaju i jakości gazu, typu kotła) System Aqua-Kondens AKS (ładowanie podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji) System DIA (cyfrowy system informacyjny i analizujący) Przygotowany do przyłączenia podgrzewacza zasobnikowego (wbudowany zawór trójdrogowy przełączający) MoŜliwości zastosowania: Ogrzewanie oraz przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym VIH) W nowo budowanych oraz modernizowanych domach jednorodzinnych i mieszkaniach do 500 m powierzchni mieszkalnej Do systemów ogrzewania grzejnikowego i podłogowego MoŜliwość zabudowy w pomieszczeniach mieszkalnych, połączona z oszczędnym wykorzystaniem miejsca Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej Tryb pracy z poborem powietrza z zewnątrz lub z pomieszczenia WyposaŜenie: Kompletny system z stopniową pompą obiegową, sterowaną elektronicznie, naczyniem wzbiorczym, automatycznym, odpowietrznikiem automatycznym, odpływem kondensatu oraz z zaciskaną złączką śrubową do przyłączenia gazu Zintegrowany, kondensacyjny wymiennik ciepła, wykonany ze stali szlachetnej Zintegrowany podukład regulacji podgrzewacza zasobnikowego Elektroniczne nastawianie trybu obcią- Ŝenia częściowego Zintegrowany zawór trójdrogowy przyłączający oraz przyłącze do przyłączenia podgrzewacza zasobnikowego Oznaczenie kotła Rodzaj gazu Kategoria Nr zamówienia VC 6/-5 VC 86/-5 VC 46/-5 VC 06/-5 VC 76/-5 Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan* Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan* Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan* Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan* Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan* *MoŜliwość pracy na propan po przebudowie urządzenia I ELP I ELP I ELP I ELP I ELP D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

10 . Dane techniczne kocioł ecotec VC plus Dane techniczne Dane techniczne Jednostka VC 6/-5 VC 86/-5 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Moc ładowania podgrzewacza zasobnikowego Maksymalne obciąŝenie cieplne w trybie pracy grzewczej ) Maksymalne obciąŝenie cieplne w trybie ładowania zasobnika ) Minimalne obciąŝenie cieplne ) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Normatywny współczynnik sprawności (0% obciąŝenia) Temperatura spalin; minimalna/maksymalna ) Masowe natęŝenie przepływu spalin; minimalne/maksymalne ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia dmuchawy ) Klasa NO x NatęŜenie przepływu kondensatu przy 50 0 C/0 0 C, ok. Wartość ph, około Dyspozycyjne ciśnienie c.o. Nominalne natęŝenie przepływu wody przy T = 0 K Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego Wstępne ciśnienie naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej Parametry przyłączeniowe 5) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej straty gotowości (stand-by) 7) Przyłącze zasilania i powrotu Przyłącze zasilania i powrotu (ładowanie podgrzewacza) Przyłącze gazu Przyłącze układu powietrzno-spalinowego Wymiary kotła: wysokość szerokość głębokość masa, ok. Stopień ochrony elektrycznej kw kw kw kw kw kw kw % % % 0 C g/s % Pa 5,,9 5,, 4,9,0,0,, 5, /70,/5,6 9, l/h,,5 4,0 Mbar l/h 0 C l bar bar m /h m /h kg/h V/Hz W W / % mm mm mm mm mm mm mm kg 50 (70-50) ,75,0,,6 0,9 0/ / / IP X4 D 7, 9,5 6,9 8,6 6,7 8,0 8,0 8,4 8,4 6, /70,/8, 9,0 00 5,7,5 4,0 50 (70-50) ,75,0,9,,4 0/ / 0, / IP X4 D ) W odniesieniu do wartości opałowej H i i przy pracy wyłącznie w trybie ogrzewania. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W warunkach pracy, gdy jakość gazu odbiega od fabrycznej nastawy EE, mogą powstać odchyłki od podanych wartości mocy nominalnej lub nastawionego obciąŝenia cieplnego. 5) W odniesieniu do 5 0 C i 0 mbarów. 6) W odniesieniu do 0 0 C i 0 mbarów. 7) Praca w trybie c.o., temperatura zasilania 70 0 C. 0 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

11 . Dane techniczne kocioł ecotec VC plus Dane techniczne Dane techniczne Jednostka VC 46/-5 VC 06/-5 VC 76/-5 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Moc ładowania podgrzewacza zasobnikowego Maksymalne obciąŝenie cieplne w trybie pracy grzewczej ) Maksymalne obciąŝenie cieplne w trybie ładowania zasobnika ) Minimalne obciąŝenie cieplne ) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Normatywny współczynnik sprawności (0% obciąŝenia) kw kw kw kw kw kw kw % % % 9,4 6,0 9,0 4,7 8,7 4,0 4,0 4,5 4,5 8, ,8,4 0, 0,9 0,0 0,0 0,0 0,6 0,6 0, ,9 40,, 8,,0 7,0 7,0 7,8 7,8, Temperatura spalin; minimalna/maksymalna ) Masowe natęŝenie przepływu spalin; minimalne/maksymalne ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia wentylatora ) Klasa NO x 0 C g/s % Pa 40/75 4,/, 9, /8 4,8/,9 9, /70 5,7/7, 9, NatęŜenie przepływu kondensatu przy 50 0 C/0 0 C, ok. Wartość ph, około l/h,,5 4,0,7,5 4,0,8,5 4,0 Dyspozycyjna wysokość podnoszenia pompy Nominalne natęŝenie przepływu wody przy T = 0 K Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego Wstępne ciśnienie naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej mbar l/h 0 C l bar bar 50 (70-50) ,75, ,75, ,75,0 Parametry przyłączeniowe 5) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej; minimalny/maksymalny straty gotowości (stand-by) 7) m /h m /h kg/h V/Hz W W / %,6,,9 0/ / 0,5,,9,4 0/ / 0,4 4,0 4,8,9 0/ / 0,4 Przyłącze zasilania i powrotu Przyłącze zasilania i powrotu (ładowanie zasobnika) Przyłącze gazu Przyłącze układu powietrzno-spalinowego mm mm mm mm / /5 5 80/5 Wymiary kotła: wysokość szerokość głębokość masa, ok. Stopień ochrony elektrycznej mm mm mm kg IP X4 D IP X4 D IP X4 D ) W odniesieniu do wartości opałowej H i i przy pracy wyłącznie w trybie ogrzewania. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W warunkach pracy, gdy jakość gazu odbiega od fabrycznej nastawy EE, mogą powstać odchyłki od podanych wartości mocy nominalnej lub nastawionego obciąŝenia cieplnego. 5) W odniesieniu do 5 0 C i 0 mbarów. 6) W odniesieniu do 0 0 C i 0 mbarów. 7). Praca w trybie c.o., temperatura zasilania 70 0 C. D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

12 . Dane techniczne kocioł ecotec VC plus Dane techniczne Legenda do rys. przyłącze powrotu instalacji grzewczej Ø mm przyłącze powrotu zasobnika Ø 5 mm przyłącze gazu Ø 5 mm, w urządzeniach 7 KW Ø mm 4 przyłącze zasilania zasobnika Ø 5 mm 5 przyłącze zasilania obiegu grzewczego Ø mm 6 uchwyt urządzenia 7 przepust przez ścianę układu powietrzno spalinowego Ø 80/5 mm 8 rama dystansowa (brak w ofercie) 9 przyłącze układu powietrzno-spalinowego 0 przyłącze odpływu kondensatu Ø 9 mm przyłącze zaworu bezpieczeństwa instalacji grzewczej Ø 5 mm D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

13 . Dane techniczne kocioł ecotec VC plus Charakterystyka pompy, wyposaŝenie dodatkowe 0 obrotów 5 obrotów 0 obrotów Ciśnienie dyspozycyjne [mbar] NatęŜenie przepływu cieczy roboczej w obiegu ogrzewania [l/h] Charakterystyka pompy kotłów ecotec VC plus do 0 kw Nr zam WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego do kotłów grzewczych: Moduł wielofunkcyjny z 7 moduł sterowniczy do zewnętrznego zaworu elektromagnetycznego, sygnalizatora stanu pracy i zakłóceń, zewnętrznej pompy obiegu grzewczego, pompy cyrkulacyjnej, klapy spalinowej i odciągu oparów Elementy wyposaŝenia do przyłączenia podgrzewacza zasobnikowego: Zestaw uzupełniający do podgrzewacza zasobnikowego; przyłączenie do obiegu grzewczego; instalacja podtynkowa Pozostałe zestawy podłączeniowe p. cennik Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

14 . Dane techniczne - kocioł kondensacyjny ecotec VU 466 Charakterystyka produktu Cechy szczególne: Kondensacyjny, wiszący, gazowy, kocioł grzewczy Podłączenie elektryczne: System Pro E NO x < 4 mg/kwh, Normatywny, średnioroczny współczynnik sprawności: 08% (40/0 o C) Moc regulowana w sposób modulowany w zakresie 7 00% (zaleŝnie od rodzaju i od typu gazu) Funkcja Aqua-Kondens System AKS (ładowanie podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji sprawność:04%) System DIA (cyfrowy system informacyjny i analizujący) MoŜliwości zastosowania: Ogrzewanie oraz przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym VIH za pomocą zewnętrznej pompy ładującej) W nowo budowanych oraz modernizowanych domach jednorodzinnych i wielorodzinnych. Do systemów ogrzewania grzejnikowego i podłogowego Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej Pobór powietrza do spalania z zewnątrz lub z pomieszczenia MoŜliwość zrealizowania kaskady do 8 kotłów kondensacyjnych VU 466/ (dzięki regulatorom VRC 60, VRS 60) WyposaŜenie: Kompletny system z regulowaną elektronicznie pompą obiegową, z separatorem powietrza, syfonem z odpływem kondensatu oraz z zaciskaną złączką śrubową do przyłączenia gazu Zintegrowany, kondensacyjny wymiennik ciepła, wykonany ze stali szlachetnej Zintegrowany podukład regulacji podgrzewacza zasobnikowego Pompa pompowa o zmiennej prędkości obrotowej Elektroniczne, niezaleŝne nastawianie trybu obciąŝenia częściowego (mocy maks. c.o.) i mocy ładowania zasobnika Wbudowany separator powietrza Wbudowany czujnik ciśnienia wody Wbudowany czujnik przepływu wody MoŜliwość pracy (po przebudowie) na propan techniczny Wskazówki Wymagane jest zastosowanie dodatkowo (brak w kotle) zaworu bezpieczeństwa c.o. (nr katalogowy ), naczynia wzbiorczego, sprzęgła hydraulicznego VH 40 lub VH 95 zapewniającego minimalny przepływ 500 l/h. Podłączenie zasobnika wymaga zastosowania pompy ładującej za sprzęgłem hydraulicznym oraz czujnika temperatury c.w.u. (nr katalogowy 0657) Oznaczenie kotła Rodzaj gazu Kategoria Nr identyfikacyjny wyrobu wg DVGW Nr katalogowy VU INT 466/4-7 Gaz ziemny GZ 50, GZ 4,5, GZ 5, propan I ELP CE-0085 BN D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

15 . Dane techniczne - kocioł kondensacyjny ecotec VU 466 Dane techniczne, charakterystyka pompy Dane techniczne Jednostka VU INT 466/ Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Maks. moc ładowania podgrzewacza zasobnikowego Maksymalne obciąŝenie cieplne w trybie pracy grzewczej ) Maks. obciąŝenie cieplne w trybie ład. podgrzewacza zas. Minimalne obciąŝenie cieplne ) Średnioroczny współczynnik sprawności przy 40/0 0 C ) Średnioroczny współczynnik sprawności (0% obciąŝenia) Temperatura spalin; minimalna/maksymalna ) Masowe natęŝenie przepływu spalin; minimalne/maks. ) Zawartość CO ) Emisja NO x SpręŜ wentylatora (ciśnienie dyspozycyjne) NatęŜenie przepływu kondensatu przy 40 0 C/0 0 C, ok. Wartość ph, około Dyspozycyjna wysokość podnoszenia pompy Nominalne natęŝenie przepływu wody przy T = 0 K Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego c.o. Wstępne ciśnienie naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej Parametry przyłączeniowe 5) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej; minimalny/maksymalny Przyłącze zasilania i powrotu c.o. Przyłącze gazu Przyłącze układu powietrzno-spalinowego Wymiary kotła: wysokość szerokość głębokość masa bez wody, ok. Stopień ochrony elektrycznej kw kw kw kw kw kw kw % % 0 C g/s % mg/kwh Pa, 47,7,5 45,0, 44, 44, 45,0 45,0, /70 5,7/0,5 8,9 < 4 00 Pa l/h 4,9,5 4,0 mbar l/h 0 C l bar bar m /h m /h kg/h V/Hz W mm mm mm/ mm mm mm mm kg - wym. sprz. hydr brak -,0 4,8 5,5,5 0/50 8/80 5 (Rp ) 5 (R ) 80/ IP X4 D ) W odniesieniu do wartości opałowej H i i przy pracy wyłącznie w trybie ogrzewania. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W warunkach pracy, gdy jakość gazu odbiega od fabrycznej nastawy GZ 50, mogą powstać odchyłki od podanych wartości mocy nominalnej lub nastawionego obciąŝenia cieplnego. 5) W odniesieniu do 5 0 C i 0 mbarów. 6) W odniesieniu do 0 0 C i 0 mbarów. Dobór sprzęgła hydraulicznego WH Sprzęgło hydrauliczne jest wymagane w kaŝdej instalacji 5 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

16 . Dane techniczne - kocioł kondensacyjny ecotec VU 466 Wymiary Wymiary urządzenia Nr zam WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego do kotłów grzewczych: Moduł wielofunkcyjny z 7 moduł sterowniczy do zewnętrznego zaworu elektromagnetycznego, sygnalizatora stanu pracy i zakłóceń, zewnętrznej pompy obiegu grzewczego, pompy cyrkulacyjnej, klapy spalinowej i odciągu oparów Zawór bezpieczeństwa c.o. ½, bary Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

17 . Dane techniczne - kocioł kondensacyjny ecotec VU 656 Charakterystyka produktu Cechy szczególne: Kondensacyjny, wiszący, gazowy, kocioł grzewczy Podłączenie elektryczne: System Pro E NO x < 50 mg/kwh, Normatywny, średnioroczny współczynnik sprawności: 09% (40/0 o C) Moc regulowana w sposób modulowany w zakresie 00% (zaleŝnie od rodzaju i od typu gazu) Funkcja Aqua-Kondens System AKS (ładowanie podgrzewacza zasobnikowego z wykorzystaniem ciepła kondensacji sprawność:04%) System DIA (cyfrowy system informacyjny i analizujący) MoŜliwości zastosowania: Ogrzewanie oraz przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym VIH za pomocą zewnętrznej pompy ładującej) W nowo budowanych oraz modernizowanych domach jednorodzinnych i wielorodzinnych. Do systemów ogrzewania grzejnikowego i podłogowego Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej Pobór powietrza do spalania z zewnątrz lub z pomieszczenia MoŜliwość zrealizowania kaskady do 8 kotłów kondensacyjnych VU 656 (dzięki regulatorowi VRC 60) WyposaŜenie: Kompletny system z regulowaną elektronicznie pompą obiegową, z separatorem powietrza, syfonem z odpływem kondensatu oraz z zaciskaną złączką śrubową do przyłączenia gazu Zintegrowany, kondensacyjny wymiennik ciepła, wykonany ze stali szlachetnej Zintegrowany podukład regulacji podgrzewacza zasobnikowego Pompa pompowa o zmiennej prędkości obrotowej Elektroniczne, niezaleŝne nastawianie trybu obciąŝenia częściowego (mocy maks. c.o.) i mocy ładowania zasobnika Wbudowany separator powietrza Wbudowany czujnik ciśnienia wody Wskazówki Wymagane jest zastosowanie dodatkowo (brak w kotle) zaworu bezpieczeństwa c.o. (nr katalogowy ), naczynia wzbiorczego, sprzęgła hydraulicznego VH 90 zapewniającego minimalny przepływ 00l/h. Dobór sprzęgła hydraulicznego WH Podłączenie zasobnika wymaga zastosowania oddzielnie pompy ładującej (wypos. dodatkowe) i czujnika temperatury c.w.u. (nr katalogowy 0657). Dane do doboru pompy na następnej stronie. Oznaczenie kotła Rodzaj gazu Kategoria Nr katalogowy VU INT 656/4-5 Gaz ziemny GZ 50 I ELL D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

18 . Dane techniczne - kocioł kondensacyjny ecotec VU 656 Wymiary Dane techniczne Jednostka VU INT 656 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Maks. moc ładowania podgrzewacza zasobnikowego Maksymalne obciąŝenie cieplne w trybie pracy grzewczej ) Maks. obciąŝenie cieplne w trybie ład. podgrzewacza zas. Minimalne obciąŝenie cieplne ) Średnioroczny współczynnik sprawności przy 40/0 0 C ) Średnioroczny współczynnik sprawności (0% obciąŝenia) Temperatura spalin; minimalna/maksymalna ) Masowe natęŝenie przepływu spalin; minimalne/maks. ) Zawartość CO ) Emisja NO x SpręŜ wentylatora (ciśnienie dyspozycyjne) kw kw kw kw kw kw kw % % 0 C g/s % mg/kwh Pa 5,0 69,6 4, 65,7,8 6,7 6,7 65,0 65,0 4, /70 7,/0, 9,0 < Pa NatęŜenie przepływu kondensatu przy 40 0 C/0 0 C, ok. Wartość ph, około Dyspozycyjna wysokość podnoszenia pompy Nominalne natęŝenie przepływu wody przy T = 0 K Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego c.o. Wstępne ciśnienie naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej l/h 6,5,5 4,0 - wym. sprzegło brak -,0 Parametry przyłączeniowe 5) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) parametry przyłączenia elektrycznego pobór mocy elektrycznej; minimalny/maksymalny Przyłącze zasilania i powrotu c.o. Przyłącze gazu Przyłącze układu powietrzno-spalinowego Wymiary kotła: wysokość szerokość głębokość masa bez wody, ok. Stopień ochrony elektrycznej m /h V/Hz W mm mm mm/ mm mm mm mm kg 6,90 0/50 70/40 5 (Rp ) 5 (R ) 80/ IIP X4 D ) W odniesieniu do wartości opałowej Hi i przy pracy wyłącznie w trybie ogrzewania. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W warunkach pracy, gdy jakość gazu odbiega od fabrycznej nastawy GZ 50, mogą powstać odchyłki od podanych wartości mocy nominalnej lub nastawionego obciąŝenia cieplnego. 5) W odniesieniu do 5 0 C i 0 mbarów. 6) W odniesieniu do 0 0 C i 0 mbarów. 8 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

19 . Dane techniczne - kocioł kondensacyjny ecotec VU 656 Wymiary Wymiary urządzenia Nr zam WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego do kotłów grzewczych: Moduł wielofunkcyjny z 7 moduł sterowniczy do zewnętrznego zaworu elektromagnetycznego, sygnalizatora stanu pracy i zakłóceń, zewnętrznej pompy obiegu grzewczego, pompy cyrkulacyjnej, klapy spalinowej i odciągu oparów Zawór bezpieczeństwa /4, bary Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja 9 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

20 . Dane techniczne kocioł ecotec VCW plus, VCW pro Charakterystyka produktu Cechy szczególne: Kondensacyjny, wiszący gazowy, kocioł grzewczy System Pro E NO x < 60 mg/kwh, normatywny współczynnik wykorzystania 09% Moc regulowana w sposób modulowany w zakresie 0 00% (zaleŝnie od rodzaju i jakości gazu) System Aqua-Comfort Plus System DIA (cyfrowy system informacyjny i analizujący) MoŜliwości zastosowania: Ogrzewanie oraz przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym) W nowo budowanych oraz modernizowanych domach jednorodzinnych i mieszkaniach do 00 m powierzchni mieszkalnej Do systemów ogrzewania grzejnikowego i podłogowego MoŜliwość zabudowy w pomieszczeniach mieszkalnych, połączona z oszczędnym wykorzystaniem miejsca Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej Tryb pracy z otwartą lub z zamkniętą komora spalania WyposaŜenie: Kompletny system z stopniową pompą obiegową, naczyniem wzbiorczym, automatycznym, szybkim odpowietrznikiem, odpływem kondensatu oraz z zaciskaną złączką śrubową do przyłączenia gazu Zintegrowany, kondensacyjny wymiennik ciepła wykonany ze stali szlachetnej, Aquasensor do rozpoznawania przepływu c.w.u. oraz czujnik temperatury c.w.u. Termiczny moduł kompaktowy Wmontowany wtórny wymiennik ciepła (zasada przepływu), wykonany ze stali szlachetnej, do przygotowywania ciepłej wody Elektroniczne nastawianie trybu obcią- Ŝenia częściowego W dostawie konsola podłączeniowa z zaworem bezpieczeństwa c.o. VCW plus VCW pro Oznaczenie kotła Rodzaj gazu Kategoria Nr identyfikacyjny produktu wg DVGW Nr zamówienia VCW 6/- pro Gaz ziemny GZ 50, GZ 4,5, GZ 5 lub propan VCW 96/-5 plus Gaz ziemny GZ 50, GZ 4,5, GZ 5 lub propan VCW 46/-5 plus Gaz ziemny GZ 50, GZ 4,5, GZ 5 lub propan I ELP CE-0085 PB I ELP CE-0085 PB I ELP CE-0085 PB D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

21 . Dane techniczne kocioł ecotec VCW plus, VCW pro Dane techniczne Dane techniczne Jednostka VCW 96/-5 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Moc w trybie przygotowywania ciepłej wody Maksymalne obciąŝenie cieplne w trybie pracy grzewczej c.o. ) Minimalne obciąŝenie cieplne ) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Średnioroczny współczynnik sprawności (0% obciąŝenia) Temperatura spalin; minimalna/maksymalna ) Masowe natęŝenie przepływu spalin; minimalne/maksymalne ) Dyspozycyjna wysokość tłoczenia dmuchawy ) Zawartość CO ) Klasa NO x NatęŜenie przepływu kondensatu przy 40 0 C/0 0 C, ok. Wartość ph, około Dyspozycyjna wysokość tłoczenia pompy Nominalne natęŝenie przepływu wody przy T = 0 K Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego Wstępne ciśnienie naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej Dopuszczalne nadciśnienie robocze w instalacji wodnej Zakres natęŝenia przepływu ciepłej wody przy jej pobieraniu, przy T 5 K Zakres temperatury ciepłej wody Wymagane minimalne ciśnienie przepływającej wody p ü (do uruchomienia kotła w trybie przygotowywania ciepłej wody) Parametry przyłączeniowe 5) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej; minimalny/maksymalny straty gotowości (stand-by) 7) Przyłącze zasilania i powrotu Przyłącze zimnej i ciepłej wody Przyłącze gazu Przyłącze układu powietrzno-spalinowego Wymiary kotła: wysokość szerokość głębokość masa, ok. Stopień ochrony elektrycznej KW KW KW kw kw kw % % % 0 C g/s Pa % plus 9,8 6,0 9, 4,7 9,0 4,0 9,6 4,5 9, /79 4,4/,4 00 9,0 5 l/h,,5 4,0 mbar l/h 0 C l bar bar bar l/min 0 C bar m /h m /h kg/h V/Hz W W / % mm mm mm mm mm mm kg ,75,0 0,0,5, ,5,,8,7 0/ / 0, / IP X4 D VCW 46/-5 plus 0,8,4 0,4,0 0,0 0,0 4,7 0,6 9, /85 4,7/5,7 00 9,0 5,,5 4, ,75,0 0,0,5 6, ,5,7 4,5, 0/ / 0, / IP X4 D VUW 6/- pro 7,6 9,5 7, 8,6 7,0 8,0,0 8,4 7, /74,/0, 00 9,0 5,8,5 4, ,75,0 0,0,5 0, ,5,4,9,7 0/ / 0, / IP X4 D ) W odniesieniu do wartości opałowej Hi i przy pracy wyłącznie w trybie ogrzewania. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W warunkach pracy, gdy jakość gazu odbiega od fabrycznej nastawy GZ 50, mogą powstać odchyłki od podanych wartości mocy nominalnej lub nastawionego obciąŝenia cieplnego. 5) W odniesieniu do 5 0 C i 0 mbarów. 6) W odniesieniu do 0 0 C i 0 mbarów. 7). Praca w trybie c.o., temperatura zasilania 70 0 C. D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

22 . Dane techniczne kocioł ecotec VCW plus, pro Dane techniczne Legenda do rys. przyłącze powrotu instalacji grzewczej Ø mm przyłącze instalacji zimnej wody Ø 5 mm przyłącze gazu Ø 5 mm, w urządzeniu 4 kw Ø mm 4 przyłącze instalacji ciepłej wody Ø 5 mm 5 przyłącze zasilania obiegu grzewczego Ø mm 6 uchwyt urządzenia 7 przepust przez ścianę układu powietrzno spalinowego Ø 80/5 mm 8 rama dystansowa 9 przyłącze układu powietrzno-spalinowego 0 przyłącze odpływu kondensatu Ø 9 mm przyłącze zaworu bezpieczeństwa instalacji grzewczej Ø 5 mm D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

23 . Dane techniczne kocioł ecotec VCW plus, pro Charakterystyka pompy, wyposaŝenie dodatkowe 0 obrotów 5 obrotów 0 obrotów Ciśnienie dyspozycyjne [mbar] NatęŜenie przepływu cieczy roboczej w obiegu ogrzewania [l/h] Charakterystyka pompy kotłów ecotec pro, plus Nr zamówienia WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego do kotłów grzewczych: Moduł wielofunkcyjny z 7 moduł sterowniczy do zewnętrznego zaworu elektromagnetycznego, sygnalizatora stanu pracy i zakłóceń, zewnętrznej pompy obiegu grzewczego, pompy cyrkulacyjnej, klapy spalinowej i odciągu oparów Pompa do tłoczenia kondensatu ecolevel Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

24 . Dane techniczne kocioł ecocompact VSC Charakterystyka produktu Cechy szczególne: Kompaktowy kondensacyjny gazowy kocioł grzewczy z warstwowym podgrzewaczem zasobnikowym ciepłej wody, oferujący najwyŝszy komfort przygotowywania wody uŝytkowej oraz szybkie ładowanie podgrzewacza Funkcja AKS Aqua-Condens-System zapewniająca optymalne wykorzystanie ciepła kondensacji przy pracy kotła zarówno w trybie ogrzewania, jak i w trybie przygotowywania ciepłej wody Modulacyjna technika palnika: zakres modulacji ok. 0% 00% obciąŝenia nominalnego (w zaleŝności od trybu pracy) Niska emisja NO x: 60 mg/kwh Wysoka wartość normatywnego współczynnika sprawności: 09% System Pro E (system elektrycznych połączeń wtykowych) Szybka analiza pracy kotła za pomocą systemu DIA (cyfrowy system informacyjno-analizujący) Proste uruchomienie kotła oraz niezmienna jakość procesu spalania dzięki sprzęŝonej regulacji doprowadzania gazu i powietrza Elektroniczne nastawianie trybu obcią- Ŝenia częściowego Łatwe technicznie przyłączenie kotła do instalacji c.w.u., zapewnione przez znajdujący się w stanie gotowym do przyłączenia, zintegrowany warstwowy podgrzewacz zasobnikowy ciepłej wody Kompletny program wyposaŝenia dodatkowego ( w zakresie hydrauliki, sterowania i odprowadzania spalin) dzięki temu uzyskuje znaczne skrócenie czasu montaŝu MoŜliwość szybkiego wymontowania kompaktowego modułu termicznego powoduje, Ŝe wykonywanie prac konserwacyjnych i serwisowych jest bardzo łatwe MoŜliwości zastosowania: Kocioł kondensacyjny przeznaczony do ogrzewania i przygotowywania ciepłej wody DuŜa swoboda w wyborze miejsca ustawienia kotła, np. poddasze, lub pomieszczenie mieszkalne MoŜliwość stosowania w nowo budowanych oraz modernizowanych domach jedno- i dwurodzinnych o powierzchni mieszkalnej do ok. 400 m Do systemów ogrzewania grzejnikowego i podłogowego Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej MoŜliwość trybu pracy z otwartą lub z zamkniętą komora spalania WyposaŜenie: Kompletny system ze zintegrowanym warstwowym podgrzewaczem zasobnikowym, z wymiennikiem ciepła, z pompą ładującą, z pompą obiegową, z naczyniem wzbiorczym, z automatycznym, szybkim odpowietrznikiem, oraz z odpływem wody kondensacyjnej Zintegrowany podukład regulacji podgrzewacza zasobnikowego z zaworem pierwszeństwa włączenia Zintegrowany kondensacyjny wymiennik ciepła, wykonany ze stali szlachetnej Kompaktowy moduł termiczny składający się z: dmuchawy o regulowanej prędkości obrotowej, sprzęŝonych elementów armatury do doprowadzania gazu i powietrza oraz z palnika z pełnym wstępnym mieszaniem, wytwarzającego niewielkie ilości substancji szkodliwych dla otoczenia Listwa sterownicza kotła z systemem Pro E, tzn. z kodowanymi, kolorowo oznakowanymi wtykami przyłączeniowymi do łatwego połączenia kotła z elektrycznymi elementami instalacji. Wbudowane urządzenia kontrolno-pomiarowe, sterujące i regulacyjne: termometr, wewnętrzny regulator temperatury kotła, przełącznik włączony/wyłączony, ogranicznik przegrzewu, wyświetlacz wykorzystywany do diagnostyki oraz do usuwania zakłóceń Miejsce do wmontowania regulatora pogodowego calormatic 400 lub calormatic 40 firmy Vaillant Przystosowany do przyłączenia układu powietrzno-spalinowego firmy Vaillant (wyposaŝenie dodatkowe) Oznaczenie kotła Rodzaj gazu Kategoria Nr identyfikacyjny produktu wg DVGW Nr zamówienia VSC 6/-C 40 Gaz ziemny, propan I ELP CE-0085 BL VSC 96/-C 50 Gaz ziemny, propan I ELP CE-0085 BL VSC 46/-C 70 Gaz ziemny, propan I ELP CE-0085 BL VSC 46/-C 0 Gaz ziemny, propan I ELP CE-0085 BL VSC 06/-C 00 Gaz ziemny, propan I ELP CE-0085 BL D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

25 . Dane techniczne kocioł ecocompact VSC Dane techniczne Dane techniczne Jednostka VSC 6/-C 40 VSC 96/-C 50 VSC 46/-C 70 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Moc ładowania podgrzewacza zasobnikowego Zakres nominalnego obciąŝenia cieplnego ) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Średnioroczny współczynnik sprawności (0% obciąŝenia) KW KW kw kw kw % % % 5, 5, 5, 4,5 4,9 4, , , 0, , Minmalna temperatura spalin ) Maksymalna temperatura spalin ) Maksymalne masowe natęŝenie przepływu spalin ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia wentylatora ) Klasa NO x 5) Emisja NO x 0 C 0 C g/s % Pa mg/kwh , < < < 60 NatęŜenie przepływu kondensatu przy 40/0 0 C, ok. Wartość ph, około Dyspozycyjna wysokość tłoczenia pompy Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego Ciśnienie wstępne naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej Wymagane minimalne, całkowite nadciśnienie w instalacji grzewczej l/h mbar 0 C l bar bar bar, Zakres temperatury ciepłej wody (moŝliwość nastawiania) Pojemność nominalna podgrzewacza zasobnikowego Wydatek trwały NatęŜenie przepływu ciepłej wody na wypływie Wskaźnik wydajności według DIN 4708 Dopuszczalne nadciśnienie robocze w sieci wodociągowej, tryb przygotowywania ciepłej wody ZuŜycie energii w stanie gotowości do pracy 6) 0 C l l/h (kw) l/0 min N L bar kwh/4 h (5) (5) 80,6 0, (5) (8.7) 0. 0, (5) (5) 0.8 0, Parametry przyłączeniowe 4) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego maksymalny pobór mocy elektrycznej m /h m /h kg/h V/Hz W,6,9, 0/ ,8 0/ , 0/50 5 Przyłącze zasilania i powrotu obiegu grzewczego Przyłącze zimnej i ciepłej wody Przyłącze cyrkulacji Przyłącze gazu Przyłącze układu powietrzno-spalinowego mm mm mm mm mm G ¾ G ¾ G ¾ G ¾ 80/5 G ¾ G ¾ G ¾ G ¾ 80/5 G ¾ G ¾ G ¾ G ¾ 80/5 Wymiary kotła: wysokość szerokość głębokość masa, (pusty/w stanie gotowym do pracy), ok. mm mm mm kg / / /0 Kategoria Stopień ochrony elektrycznej II ELLP IP X4 II ELLP IP X4 II ELLP IP X4 ) W odniesieniu do wartości opałowej Hi. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W odniesieniu do 5 0 C i 0 mbarów. 5) spełniona jest hamburska norma granicznych wartości emisji. 6) Wyznaczona według DIN 4780, Część. 5 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

26 . Dane techniczne kocioł ecocompact VSC Dane techniczne Dane techniczne Jednostka VSC 46/-C 0 VSC 06/-C 00 Zakres nominalnej mocy cieplnej przy 40/0 0 C Zakres nominalnej mocy cieplnej przy 60/40 0 C Zakres nominalnej mocy cieplnej przy 80/60 0 C Moc ładowania podgrzewacza zasobnikowego Zakres nominalnego obciąŝenia cieplnego ) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Średnioroczny współczynnik sprawności (0% obciąŝenia) KW KW kw kw kw % % % , Minmalna temperatura spalin ) Maksymalna temperatura spalin ) Maksymalne masowe natęŝenie przepływu spalin ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia wentylatora ) Klasa NO x 5) Emisja NO x 0 C 0 C g/s % Pa mg/kwh < < 60 NatęŜenie przepływu kondensatu przy 40/0 0 C, ok. Wartość ph, około Dyspozycyjna wysokość tłoczenia pompy Maksymalna temperatura zasilania Pojemność naczynia wzbiorczego Ciśnienie wstępne naczynia wzbiorczego Dopuszczalne nadciśnienie robocze w instalacji grzewczej Wymagane minimalne, całkowite nadciśnienie w instalacji grzewczej l/h mbar 0 C l bar bar bar Zakres temperatury ciepłej wody (moŝliwość nastawiania) Pojemność nominalna podgrzewacza zasobnikowego Wydatek trwały NatęŜenie przepływu ciepłej wody na wypływie Wskaźnik wydajności według DIN 4708 Dopuszczalne nadciśnienie robocze w sieci wodociągowej, tryb przygotowywania ciepłej wody ZuŜycie energii w stanie gotowości do pracy 6) 0 C l l/h (kw) l/0 min N L bar kwh/4 h (5) (8) 00 4,8 0,7 (5) (4) 40. 0, Parametry przyłączeniowe 4) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego maksymalny pobór mocy elektrycznej m /h m /h kg/h V/Hz W / /50 0 Przyłącze zasilania i powrotu obiegu grzewczego Przyłącze zimnej i ciepłej wody Przyłącze cyrkulacji Przyłącze gazu Przyłącze układu powietrzno-spalinowego mm mm mm mm mm G ¾ G ¾ G ¾ G ¾ 80/5 G ¾ G ¾ G ¾ G ¾ 80/5 Wymiary kotła: wysokość szerokość głębokość masa, (pusty/w stanie gotowym do pracy), ok. mm mm mm kg / /0 Kategoria Stopień ochrony elektrycznej II ELLP IP X4 II ELLP IP 0 ) W odniesieniu do wartości opałowej Hi. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN ) W odniesieniu do 5 0 C i 0 mbarów. 5) spełniona jest hamburska norma granicznych wartości emisji. 6) Wyznaczona według DIN 4780, Część. 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

27 . Dane techniczne kocioł ecocompact VSC 6/ C-40, VSC 96/ C-50, VSC 46/ C-70, VSC 06/ C-00, Wymiary 7 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

28 . Dane techniczne kocioł ecocompact VSC 46/ C-0 Wymiary 8 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

29 . Dane techniczne kocioł ecocompact VSC Charakterystyka pompy, wyposaŝenie dodatkowe Charakterystyka pomp kotłów grzewczych ecocompact VSC NatęŜenie przepływu w l/h Dyspozycyjna wysokość tłoczenia w mbarach Dyspozycyjna wysokość tłoczenia w mbarach NatęŜenie przepływu w l/h Nr zamówienia WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego do kotłów grzewczych: Zawór bezpieczeństwa Rp ½ Grupa bezpieczeństwa do przyłączenia zimnej wody, przy nadciśnieniu w sieci wodociągowej do 0 barów Konsola montaŝowa do instalacji natynkowych (wraz z grupą bezpieczeństwa do 0 barów, z zaworami odcinającymi R ¾, z kątowym zaworem kurkowym do gazu R ¾, z kurkowym zaworem do napełniania i opróŝniania kotła R ½, z zaworem bezpieczeństwa o ciśnieniu nominalnym bary, R ½, z syfonem razem z zestawem rur przyłączeniowych, z mocowaniami do rur i drobnymi elementami, Pompa do tłoczenia kondensatu ecolevel Moduł wielofunkcyjny z 7 Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja 9 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

30 . Dane techniczne solarny kompaktowy kondensacyjny kocioł: aurocompact Charakterystyka produktu Cechy szczególne: Solarny kompaktowy kondensacyjny gazowy kocioł grzewczy, warstwowy podgrzewacz zasobnikowy oraz solarny wymiennik ciepła w jednym Zwarte wymiary, elastyczny przy wyborze miejsca ustawienia Modulacyjna technika palnika; zakres modulacji: ok. 0 00% nominalnego obciąŝenia Wysoka wartość normatywnego współczynnika sprawności: 09% Niewielka emisja substancji szkodliwych: NO x < 0 mg/kwh Szybka analiza stanu pracy kotła grzewczego z wykorzystaniem systemu DIA Prosty sposób uruchomienia systemu oraz zachowanie stałej jakości procesu spalania, zapewnionej przez układ regulacji ze sprzęŝeniem gazpowietrze Elektroniczne nastawianie trybu obciąŝenia częściowego Łatwe technicznie zmontowanie funkcjonującego sprawnie systemu grzewczego dzięki zintegrowanemu w stanie gotowym do przyłączenia warstwowemu podgrzewaczowi zasobnikowemu wody uŝytkowej z solarnym wymiennikiem ciepła Kompletny program wyposaŝenia dodatkowego (w zakresie hydrauliki, sterowania i odprowadzania spalin), co skraca czas montaŝowych Wyjmowany kilkoma ruchami rąk kompaktowy moduł termiczny zapewnia łatwe wykonywanie prac konserwacyjnych i serwisowych MoŜliwości zastosowania: Wielofunkcyjny system grzewczy, przeznaczony do pozyskiwania energii solarnej, ogrzewania i przygotowywania ciepłej wody Swobodny wybór miejsca ustawienia systemu, np. na poddaszu lub w pomieszczeniu mieszkalnym MoŜliwość stosowania w nowo budowanych oraz modernizowanych domach jednorodzinnych MoŜliwość stosowania w przypadku systemów ogrzewania grzejnikowego i podłogowego Korzystna cenowo zabudowa w postaci dachowej centrali grzewczej MoŜliwość pracy z otwartą lub z zamkniętą komora spalania Optymalne rozwiązanie w połączeniu z kolektorami płaskimi WyposaŜenie: Kompletny system ze zintegrowanym warstwowym podgrzewaczem zasobnikowym, z wymiennikiem ciepła, z pompą ładującą, z pompą obiegową, z naczyniem wzbiorczym, z automatycznym, szybkim odpowietrznikiem, oraz z odpływem wody kondensacyjnej Zintegrowane: regulator solarny, pompa obiegu solarnego oraz termostatyczny zawór mieszający do ciepłej wody; moŝliwość wyznaczania uzysku energii solarnej Miejsce do wmontowania regulatorów ogrzewania calormatic 40 lub calormatic 400 Przystosowany do przyłączenia układu powietrzno-spalinowego firmy Vaillant (wyposaŝenie dodatkowe) Kompaktowy moduł termiczny składający się z: wentylatora o regulowanej prędkości obrotowej, sprzęŝonych elementów armatury do doprowadzania gazu i powietrza oraz z palnika z pełnym wstępnym mieszaniem, wytwarzającego niewielkie ilości substancji szkodliwych dla otoczenia Listwa sterownicza z systemem Pro E, tzn. z kodowanymi, kolorowo oznakowanymi wtykami przyłączeniowymi do łatwego połączenia kotła z elektrycznymi elementami instalacji. Wbudowane urządzenia kontrolnopomiarowe, sterujące i regulacyjne: manometr w obiegu solarnym termometr wewnętrzny regulator temperatury kotła przełącznik włączony/wyłączony ogranicznik przegrzewu wyświetlacz wykorzystywany do diagnostyki oraz do usuwania zakłóceń Zintegrowany solarny wymiennik ciepła Przystosowany do przyłączenia układu powietrzno-spalinowego firmy Vaillant (wyposaŝenie dodatkowe) Czujnik temperatury kolektora dołączony do dostawy Oznaczenie kotła Rodzaj gazu Kategoria Nr zamówienia VSC S 96/ 00 Gaz ziemny GZ 50, propan I ELP D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

31 . Dane techniczne solarny kompaktowy kondensacyjny kocioł: aurocompact Dane techniczne Dane techniczne Jednostka VSC S 96/ 00 Zakres nominalnej mocy cieplnej przy 40/0 0 C KW Zakres nominalnej mocy cieplnej przy 60/40 0 C kw Zakres nominalnej mocy cieplnej przy 80/60 0 C kw Moc ładowania podgrzewacza zasobnikowego kw.0 Zakres nominalnego obciąŝenia cieplnego ) kw Normatywny współczynnik sprawności przy 40/0 0 C ) % 09 Normatywny współczynnik sprawności przy 75/60 0 C ) % 07 Normatywny współczynnik sprawności (0% obciąŝenia) % 08 Parametry spalin ) : temperatura spalin w trybie pracy grzewczej 40/0 0 C ) 0 C 40 maksymalna temperatura spalin C 75 maksymalne masowe natęŝenie przepływu spalin g/s. zawartość CO % 9.0 klasa NO 5) x 5 emisja NO 5) x mg/kwh < 60 Dyspozycyjna wysokość tłoczenia wentylatora Pa 00 NatęŜenie przepływu kondensatu przy 40/0 0 C, ok. l/h.9 Wartość ph, ok Dyspozycyjna wysokość tłoczenia pompy mbar 50 Maksymalna temperatura zasilania C 90 Pojemność naczynia wzbiorczego l Ciśnienie wstępne naczynia wzbiorczego bar 0.75 Dopuszczalne nadciśnienie robocze w instalacji grzewczej bar.0 Wymagane minimalne, całkowite nadciśnienie w instalacji grzewczej bar 0.8 Zakres temperatury ciepłej wody (moŝliwość nastawiania) 0 C Pojemność nominalna podgrzewacza zasobnikowego l 50 Wydatek trwały l/h (kw) 570 () NatęŜenie przepływu ciepłej wody na wypływie l/0 min 85 Wskaźnik wydajności według DIN 4708 N L.7 Dopuszczalne nadciśnienie robocze w sieci wodociągowej, tryb przygotowywania ciepłej wody bar 0 ZuŜycie energii w stanie gotowości do pracy 6) kwh/4 h.5 Parametry przyłączeniowe 4) : gaz ziemny E (H i = 9.5 kwh/m ) m /h.5 gaz ziemny LL (H i = 8. kwh/m ) m /h.0 gaz propan P (H i =.8 kwh/kg) kg/h.6 przyłączeniowe ciśnienie gazu ziemnego mbar 0 przyłączeniowe ciśnienie gazu płynnego mbar 50 Parametry przyłączenia elektrycznego V/Hz 0/50 Maksymalny pobór mocy elektrycznej W 5 Przyłącze zasilania i powrotu obiegu grzewczego mm G ¾ Przyłącze zimnej i ciepłej wody mm G ¾ Przyłącze cyrkulacji mm G ¾ Przyłącze zasilania i powrotu obiegu solarnego mm G ¾ Przyłącze gazu mm G ¾ Przyłącze układu powietrzno-spalinowego mm 80/5 Wymiary kotła: wysokość mm 67 szerokość mm 600 głębokość mm 570 masa (pusty) kg 45 masa (w stanie gotowym do pracy) kg 95 Kategoria DE: II ELLP Stopień ochrony elektrycznej IP 0 ) W odniesieniu do wartości opałowej H i. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do sprawności przy projektowaniu komina zgodnie z DIN ) W odniesieniu do 5 0 C i 0 mbarów. 5) Spełniona jest hamburska norma granicznych wartości emisji. 6) Wyznaczone według DIN 4780, Część. D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

32 . Dane techniczne solarny kompaktowy kondensacyjny kocioł: aurocompact Dane techniczne Legenda: Przyłącze przewodu do odprowadzania kondensatu Przyłącze cyrkulacji c.w.u. G ¾'' Przyłącze gazu G ¾'' 4 Przyłącze zimnej wody (KW) G ¾'' 5 Przyłącze ciepłej wody (WW) G ¾'' 6 Przyłącze zasilania obiegu ogrzewania (HVL) G ¾'' 7 Przyłącze powrotu obiegu ogrzewania (HVL) G ¾'' 8 Przyłącze powrotu obiegu solarnego G ¾'' 9 Przyłącze zasilania obiegu solarnego G ¾'' 0 Przyłącze układu powietrzno-spalinowego ) Niezbędny minimalny odstęp związany ze stosowaniem naściennej konsoli przyłączeniowej ) NóŜki systemu grzewczego moŝna nastawiać w pionie do 0 mm Nr WyposaŜenie dodatkowe zamówienia Solarna konsola przyłączeniowa, przyłącze po lewej stronie systemu grzewczego aurocompact/ z przyłączeniem od góry Konsola przyłączeniowa do przyłączenia od tyłu (ogrzewanie) Podzespół zabezpieczenia przed legionellami Pompa do tłoczenia kondensatu ecolevel Moduł VR 40 do realizacji dodatkowych funkcji z 7 Układ powietrzno-spalinowy do systemu grzewczego aurocompact, patrz cennik firmy Vaillant D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

33 . Dane techniczne kocioł ecovit VKK Charakterystyka produktu Cechy szczególne: Kondensacyjny gazowy, kocioł grzewczy z modulacyjną techniką palnika Zakres modulacji: ok. 0 00% nominalnego obciąŝenia cieplnego Niskie emisje NO x (< 45 mg/kwh) Palnik powierzchniowy z pełnym wstępnym mieszaniem, wspomagany dmuchawą Powierzchnie grzewcze wykonane ze stali szlachetnej Aqua-Kondens System do optymalnego wykorzystania ciepła kondensacji przy ogrzewaniu oraz przy przygotowywaniu ciepłej wody Wysokie wykorzystywanie energii, tzn. temperatura spalin jest wyŝsza tylko ok. 0 K od temperatury powrotu w instalacji Wysoka wartość normatywnego współczynnika sprawności: 09% System DIA plus, tzn. wyświetlanie wielojęzycznych informacji tekstowych dotyczących stanu pracy kotła i diagnostyki błędów, numeru telefonu słuŝb serwisowych, sygnalizacja konserwacji, wyświetlanie temperatury kotła i temperatury podgrzewacza zasobnikowego Zintegrowana regulacja instalacji solarnej System Pro E (system elektrycznych połączeń wtykowych) Układ powietrzno spalinowy firmy Vaillant oraz zestawy pompowe jako wyposaŝenie dodatkowe Nowoczesna stylistyka MoŜliwości zastosowania: W nowo budowanych oraz modernizowanych domach jedno- i wielorodzinnych do 000 m powierzchni mieszkalnej Szczególnie nadaje się do zainstalowania w pomieszczeniach piwnicznych lub w pomieszczeniach o przeznaczeniu uniwersalnym, ale moŝliwa jest równieŝ zabudowa kotła w postaci dachowej centrali grzewczej Ogrzewanie i przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym, np. podgrzewaczem VIH firmy Vaillant) Nadaje się do systemów ogrzewania grzejnikowego i podłogowego MoŜliwość pracy w trybie z otwartą lub z zamkniętą komora spalania WyposaŜenie: Kocioł kondensacyjny wykonany ze stali szlachetnej, z prowadzeniem spalin według zasady przeciwprądu DuŜa pojemność wodna z bardzo małymi oporami przepływu Palnik promiennikowy, emitujący niewielkie ilości substancji szkodliwych Automat zapłonowy z regulatorem prędkości obrotowej i z wyświetlaniem stanu pracy oraz komunikatów diagnostycznych Listwa sterownicza kotła z systemem Pro E, wtyk przyłączeniowy do prostego połączenia z elektrycznymi elementami instalacji. Wbudowane elementy regulacyjne: termometr, wewnętrzny regulator kotła, przełącznik włączony/wyłączony, ogranicznik przegrzewu STB, przycisk kontrolny ogranicznika przegrzewu, wyświetlacz wykorzystywany w diagnostyce i w usuwaniu zakłóceń Miejsce do wbudowania regulatora ogrzewania VRC 40s lub VRC 40s firmy Vaillant Przygotowany do przyłączenia układu powietrzno-spalinowego firmy Vaillant (wyposaŝenie dodatkowe) Oznaczenie kotła Rodzaj gazu Kategoria Nr identyfikacyjny produktu wg DVGW Nr zamówienia VKK 6/ H Gaz ziemny GZ 50, GZ 4,5, GZ 0 VKK 86/ H Gaz ziemny GZ 50, GZ 4,5, GZ 0 VKK 66/ H Gaz ziemny GZ 50, GZ 4,5, GZ 0 VKK 476/ H Gaz ziemny GZ 50, GZ 4,5, GZ 0 II ELLP CE-0085 BL II ELLP CE-0085 BL II ELLP CE-0085 BL II ELLP CE-0085 BL D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

34 . Dane techniczne kotły ecovit VKK Dane techniczne Dane techniczne kotłów ecovit Jedn. VKK 6 VKK 86 VKK 66 VKK 476 Zakres nominalnej mocy cieplnej (przy 40/0 0 C) Zakres nominalnej mocy cieplnej (przy 60/40 0 C) Zakres nominalnej mocy cieplnej (przy 80/60 0 C) Zakres nominalnego obciąŝenia cieplnego ) Zakres modulacji (w odniesieniu do obciąŝenia) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Normatywny współczynnik sprawności kw kw kw kw % % % % 5,.5 4,9.5 4, , , , , , , , , , Temperatura spalin w trybie pracy grzewczej 40/0 0 C ) Maksymalna temperatura spalin ) Maksymalne masowe natęŝenie przepływu spalin ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia wentylatora ) Klasa NO x Emisja NO x 0 C 0 C g/s % Pa mg/kwh < 45 5) < 47 5) NatęŜenie przepływu kondensatu przy 40/0 0 C, ok. 6) Wartość ph kondensatu, ok. Spadek ciśnienia wody przy T = 0 K Spadek ciśnienia wody przy T = 0 K Maksymalna temperatura zasilania (nastawialna) Dopuszczalne nadciśnienie robocze l/h mbar mbar 0 C bar Parametry przyłączeniowe 4) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej m /h m /h kg/h V/Hz W..7,7 0/ , 0/ ,7 0/ ,5 0/50 90 Przyłącza: zasilania i powrotu powrotu niskotemperaturowego gazu odpływu kondensatu (króciec) spustu układu powietrzno-spalinowego gwint gwint gwint mm gwint DN Rp Rp Rp ¾ R ½ 80/5 Rp Rp Rp ¾ R ½ 80/5 Rp Rp Rp ¾ R ½ 80/5 Rp Rp Rp ¾ R ½ 80/5 Wymiary kotła: wysokość szerokość głębokość Masa własna Pojemność wodna Masa całkowita mm mm mm kg kg kg Kategoria Stopień ochrony elektrycznej II ELLP IP 0 II ELLP IP 0 II ELLP IP 0 II ELLP IP 0 ) Dane dotyczące obciąŝenia, zamieszczone w nawiasach obowiązują przy pracy w trybie ładowania podgrzewacza zasobnikowego. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN 4705, Część. 4) W odniesieniu do 5 0 C i 0 mbarów. 5) Spełniona jest hamburska norma granicznych wartości emisji. 6) Wartość maksymalnego natęŝenia przepływu skondensatu, wykorzystywana do zaprojektowania urzadzenia do odprowadzania i neutralizacji wody skondensowanej. Wymagania wg ATW, Arkusz roboczy A 5, dotyczące zawartości domieszek w wodzie skondensowanej są spełnione. 4 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

35 . Dane techniczne kotły ecovit VKK Gabaryty Zasilanie obiegu grzewczego Rp Powrót obiegu grzewczego Rp (wysokotemperaturowy) Powrót obiegu grzewczego Rp (niskotemperaturowy) 4 Przyłącze gazu Rp ¾ 5 Przyłącze układu powietrzno-spalinowego 80/5 6 Otwór do przeprowadzenia przewodów elektrycznych 7 Króciec odpływu kondensatu mm ) NóŜki kotła moŝna nastawiać w pionie do 0 mm. ) Wymagany odstęp od ściany 00 mm z powodu ewentualnej konieczności umieszczenia podzespołu rurowego lub pompy do tłoczenia kondensatu. Nr zamówienia WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego: Zawór bezpieczeństwa Rp ½ Pompa do tłoczenia kondensatu ecolevel Dodatkowa elektroniczna skrzynka przyłączeniowa TECTRONIC; moduł sterowniczy do: zewnętrznego zaworu elektromagnetycznego, sygnalizatora stanu pracy i zakłóceń, zewnętrznej pompy obiegu grzewczego, pompy cyrkulacyjnej, klapy spalinowej i odciągu oparów Zestaw czujników temperatury do systemu solarnego Moduł wielofunkcyjny z 5 Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja 5 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

36 . Dane techniczne kocioł ecovit plus VKS Charakterystyka produktu Cechy szczególne: Kondensacyjny gazowy, kocioł grzewczy z modulacyjną techniką palnika Zakres modulacji: ok. 0 00% nominalnego obciąŝenia cieplnego Niskie emisje NO x (< 60 mg/kwh) Palnik powierzchniowy z pełnym wstępnym mieszaniem, wspomagany wentylatorem Powierzchnie grzewcze wykonane ze stali szlachetnej Aqua-Kondens System do optymalnego wykorzystania ciepła kondensacji przy ogrzewaniu oraz przy przygotowywaniu ciepłej wody Wysoka wartość normatywnego współczynnika sprawności: 09% System DIA plus, tzn. wyświetlanie wielojęzycznych informacji tekstowych dotyczących stanu pracy kotła i diagnostyki błędów, numeru telefonu słuŝb serwisowych, sygnalizacja konserwacji, wyświetlanie temperatury kotła i temperatury podgrzewacza zasobnikowego Zintegrowana regulacja instalacji solarnej System Pro E (system elektrycznych połączeń wtykowych) Układ powietrzno spalinowy firmy Vaillant oraz zestawy pompowe jako wyposaŝenie dodatkowe Nowoczesna stylistyka MoŜliwości zastosowania: W nowo budowanych oraz modernizowanych domach jedno- i wielorodzinnych do 600 m powierzchni mieszkalnej Szczególnie nadaje się do zainstalowania w pomieszczeniach piwnicznych lub w pomieszczeniach o przeznaczeniu uniwersalnym, ale moŝliwa jest równieŝ zabudowa kotła w postaci dachowej centrali grzewczej Ogrzewanie i przygotowywanie ciepłej wody (w połączeniu z pośrednio ogrzewanym podgrzewaczem zasobnikowym, np. podgrzewaczem VIH firmy Vaillant) Nadaje się do systemów ogrzewania grzejnikowego i podłogowego MoŜliwość pracy w trybie z otwartą lub z zamkniętą komora spalania WyposaŜenie: Kocioł kondensacyjny wykonany ze stali szlachetnej, z prowadzeniem spalin według zasady przeciwprądu Wbudowane sprzęgło hydrauliczne Palnik promiennikowy, emitujący niewielkie ilości substancji szkodliwych Automat zapłonowy z regulatorem prędkości obrotowej i z wyświetlaniem stanu pracy oraz komunikatów diagnostycznych Listwa sterownicza kotła z systemem Pro E, wtyk przyłączeniowy do prostego połączenia z elektrycznymi elementami instalacji. Wbudowane elementy regulacyjne: termometr, wewnętrzny regulator kotła, przełącznik włączony/wyłączony, ogranicznik przegrzewu STB, przycisk kontrolny ogranicznika przegrzewu, wyświetlacz wykorzystywany w diagnostyce i w usuwaniu zakłóceń Miejsce do wbudowania regulatora ogrzewania clormatic 40 lub 400 marki Vaillant Przygotowany do przyłączenia układu powietrzno-spalinowego firmy Vaillant (wyposaŝenie dodatkowe) Oznaczenie kotła Rodzaj gazu Kategoria Nr identyfikacyjny produktu wg DVGW Nr zamówienia VKS INT 96 VKS INT 66 VKS INT 06 VKS INT 56 Gaz ziemny GZ 50, GZ 4,5, GZ 0, propan Gaz ziemny GZ 50, GZ 4,5, GZ 0, propan Gaz ziemny GZ 50, GZ 4,5, GZ 0, propan Gaz ziemny GZ 50, GZ 4,5, GZ 0, propan II ELLP CE-0085 BL II ELLP CE-0085 BL II ELLP CE-0085 BL II ELLP CE-0085 BL D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

37 . Dane techniczne kotły ecovit plus VKS Dane techniczne Dane techniczne kotłów ecovit plus VKS Jedn. VKS 96 VKS 46 VKS 06 VKS 56 Zakres nominalnej mocy cieplnej (przy 40/0 0 C) Zakres nominalnej mocy cieplnej (przy 60/40 0 C) Zakres nominalnej mocy cieplnej (przy 80/60 0 C) Zakres nominalnego obciąŝenia cieplnego ) Zakres modulacji (w odniesieniu do obciąŝenia) Normatywny współczynnik sprawności przy 40/0 0 C ) Normatywny współczynnik sprawności przy 75/60 0 C ) Normatywny współczynnik sprawności (0% obciąŝenia kw kw kw kw % % % % , , Temperatura spalin w trybie pracy grzewczej 40/0 0 C ) Maksymalna temperatura spalin ) Maksymalne masowe natęŝenie przepływu spalin ) Zawartość CO ) Dyspozycyjna wysokość tłoczenia wentylatora ) Klasa NO x Emisja NO x 0 C 0 C g/s % Pa mg/kwh < 60 5) < 60 5) NatęŜenie przepływu kondensatu przy 40/0 0 C, ok. 6) Wartość ph kondensatu, ok. Maksymalna temperatura zasilania (nastawialna) Dopuszczalne nadciśnienie robocze l/h 0 C bar Parametry przyłączeniowe 4) : gaz ziemny GZ 50 (H i = 9.5 kwh/m ) gaz ziemny GZ 4,5 (H i = 8. kwh/m ) propan parametry przyłączenia elektrycznego pobór mocy elektrycznej m /h m /h kg/h V/Hz W.5.9,8 0/ , 0/ ,7 0/50 00,9 4.5,0 0/50 00 Przyłącza: zasilania i powrotu gazu odpływu kondensatu (króciec) spustu układu powietrzno-spalinowego gwint gwint mm gwint DN Rp Rp ¾ R ½ 80/5 Rp Rp ¾ R ½ 80/5 Rp Rp ¾ R ½ 80/5 Rp Rp ¾ R ½ 80/5 Wymiary kotła: wysokość szerokość głębokość Masa własna mm mm mm kg Kategoria Stopień ochrony elektrycznej II ELLP IP X4D II ELLP IP X4D II ELLP IP X4D II ELLP IP X4D ) Dane dotyczące obciąŝenia, zamieszczone w nawiasach obowiązują przy pracy w trybie ładowania podgrzewacza zasobnikowego. ) Wyznaczony zgodnie z DIN 470, Część 8. ) Wartości obliczeniowe do wykorzystania przy projektowaniu komina zgodnie z DIN 4705, Część. 4) W odniesieniu do 5 0 C i 0 mbarów. 5) Spełniona jest hamburska norma granicznych wartości emisji. 6) Wartość maksymalnego natęŝenia przepływu skondensatu, wykorzystywana do zaprojektowania urzadzenia do odprowadzania i neutralizacji wody skondensowanej. Wymagania wg ATW, Arkusz roboczy A 5, dotyczące zawartości domieszek w wodzie skondensowanej są spełnione. 7 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

38 . Dane techniczne kotły ecovit VKK Gabaryty Legenda: Przyłącze urządzenia napełniania Przyłącze zasilania instalacji grzewczej. obieg ogrzewania (tylko z osprzętem) Przyłącze zasilania instalacji grzewczej. obieg ogrzewania (VKS) 4 Przyłącze zasilania obiegu ładowania zasobnika 5 Przyłącze zasilania instalacji grzewczej. Alternatywny obieg ogrzewania z mieszaczem (tylko z osprzętem) 6 Przyłącze gazu /4" 7 Przyłącze powrotu instalacji grzewczej. obieg ogrzewania (tylko z osprzętem, zatyczki z zakładu dostawcy) 8 Przyłącze powrotu instalacji grzewczej. obieg ogrzewania (VKS, w wypadku VK z zatyczkami) 9 Przyłącze powrotu obiegu ładowania zasobnika 0 Przyłącze powrotu instalacji grzewczej. obieg ogrzewania (tylko z osprzętem, zatyczki z zakładu dostawcy) Odprowadzanie skroplin ) NóŜki kotła moŝna nastawiać w pionie do 0 mm. 8 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

39 . Dane techniczne kotły ecovit VKK Gabaryty Wymiary związane z zabudową kotła ecovit plus Nr zamówienia WyposaŜenie dodatkowe Elementy wyposaŝenia przyłączeniowego: Pompa do tłoczenia kondensatu ecolevel Moduł wielofunkcyjny z 7 Elementy wyposaŝenia do układu powietrzno-spalinowego i do regulatorów: patrz aktualny cennik oraz rozdział Regulacja 9 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

40 . Schematy hydrauliczne Podstawowe układy hydrauliczne. Podstawowe wytyczne w zakresie projektowania konfiguracji Jeśli instalacja ogrzewania podłogowego wykonana jest z rur z tworzywa sztucznego, które nie są odporne na dyfuzyjne przenikanie tlenu, to zaleca się oddzielić ją wymiennikiem ciepła od pozostałej instalacji. Równocześnie do wody grzewczej nie zaleca się dodawać środków antykorozyjnych lub zabezpieczających ją przed zamarzaniem, gdyŝ moŝe to spowodować niekorzystne zmiany w uszczelnieniach i membranach, jak równieŝ być przyczyną głośnej pracy instalacji w trybie ogrzewania. W takim przypadku firma Vaillant nie moŝe ponosić za to odpowiedzialności, w tym równieŝ za ewentualne szkody, do których takie postępowanie moŝe doprowadzić. Zgodnie z wytyczną VDI 05cz. i cz. systemy ogrzewania naleŝy wykonywać i uŝytkować w taki sposób, aby trwale zabezpieczyć je przed dyfuzyjnym przedostawaniem się do nich tlenu i osadzaniem się w nich osadów kamienia kotłowego. Z tego powodu firma Vaillant wymaga, aby przy przeprowadzaniu prac modernizacyjnych otwarte systemy ogrzewania przerabiać na zamknięte, wyposaŝone w naczynia wzbiorcze przeponowe. Korzystając z wykresów zamieszczonych na następnej stronie, moŝna ocenić, czy pojemność naczynie dodatkowe. Kotły ecovit firmy Vaillant nie posiadają własnego, zintegrowanego naczynia wzbiorczego. W instalacjach grzewczych, w których źrodłami ciepła są kotły tego właśnie typu, naczynia wzbiorcze naleŝy w zasadzie zakładać wypos. dodatkowe.. Podstawowe układy hydrauliczne Przedstawione w rozdziale Układy hydrauliczne schematy układów hydraulicznych moŝna w zasadzie podzielić na trzy podstawowe rodzaje: bezpośrednie zasilanie obiegu grzewczego rozdzielenie systemu naczyń wzbiorczych wmontowanych w kotłach ecotec, ecovit plus, ecocompact lub aurocompact jest wystarczająca, czy teŝ naleŝy zamontować jeszcze dodatkowe naczynie rozdział systemu wymiennikiem ciepła. Bezpośrednie zasilanie z kotła ecotec lub ecocompact Zasilanie i powrót instalacji grzewczej przyłącza się bezpośrednio do kotłów typu ecotec lub ecocompact; brak jest jakiegokolwiek rozdziału instalacji na obieg wytwornicy ciepła i obieg odbiorników ciepła. Wmontowana w kotłach typu ecotec lub ecocompact pompa obiegowa zapewnia z góry zadane: dyspozycyjną wysokość podnoszenia oraz objętościowe Schemat układu hydraulicznego: bezpośrednie zasilanie z pompą wbudowaną w kotle. Instalacja grzewcza -obiegowa (ogrzewanie radiatorowe) z kotłem ecotec. Typ kotła ecotec ecocompact VC 96/-5 VC 46/-5 VU 466/ VU 656/ 40 Nominalne natęŝenie przepływu wody w l/h ( T = 0 K) Dyspozycyjna Tryb pracy wysokość podnoszenia pompy w mbarach Stopień II Stopień II Zawsze wymagane połączenie kotła z instalacją poprzez sprzęgło hydrauliczne WH VSC 96-C Stopień II VSC 46-C Stopień II Tabela natęŝenie przepływu wody grzewczej, jakimi dysponuje obieg grzewczy instalacji z bezpośrednim zasilaniem. Ta sytuacja oraz załoŝona róŝnica temperatur T obiegu grzewczego określają moc cieplną, którą wiszący kocioł grzewczy moŝe przekazać do instalacji. Przy projektowaniu instalacji ogrzewania naleŝy załoŝyć podane w tabeli wartości nominalnego natęŝenie przepływu wody grzewczej oraz dyspozycyjnej wysokości tłoczenia. Z wykresów zamieszczonych na stronie 4, moŝna wyznaczyć moc cieplną, którą kocioł potrafi przekazać do obiegu grzewczego, w zaleŝności od objętościowego natęŝenia przepływu wody grzewczej oraz załoŝonej róŝnicy temperatur T. Na wspomnianych wykresach na osi rzędnych pokazano róŝnice temperatur T, natomiast na osi odciętych moc cieplną w kw, bezpośrednio przekazywaną do obiegu grzewczego. D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

41 . Schematy hydrauliczne Podstawowe układy hydrauliczne Przykład : kocioł ecotec Z wykresu ze str 4 wynika, Ŝe przy załoŝonej róŝnicy temperatur T = 0 K, przekazywana moc cieplna do instalacji ogrzewania podłogowego w przypadku bezpośredniego zasilania obiegu grzewczego moŝe wynosić ok. 0 kw, jeśli zastosowanym źródłem ciepła będzie przykładowo kocioł grzewczy typu ecotec VC 86/-5. Jeśli przy załoŝonej róŝnicy temperatur T istnieje konieczność przekazywania większej mocy cieplnej, niŝ to wynika z wykresów ze str 4, to wtedy instalację grzewczą naleŝy hydraulicznie rozdzielić na obieg kotła oraz na obieg grzewczy (sprzęgło hydrauliczne), a obieg grzewczy wyposaŝyć we własną pompę obiegową Jeśli natomiast zaprojektuje się instalację grzewczą przy załoŝeniu większej rozpiętości temperatur, np. dla systemu ogrzewania grzejnikowego T = 0 K, to wtedy uzyskuje się mniejsze natęŝenie przepływu wody grzewczej przy zadanej dyspozycyjnej wysokości podnoszenia 50 mbarów lub 00 mbarów (por. wykresy charakterystyk pomp str ).. Bezpośrednie zasilanie z kotła ecovit Zasilanie i powrót instalacji grzewczej przyłącza się bezpośrednio do kotła typu ecovit: brak jest jakiegokolwiek podziału instalacji na obieg źródła ciepła i obieg odbiorników ciepła. Kocioł typu ecovit nie posiada własnej pompy obiegowej. W instalacjach grzewczych, w których źródłami ciepła są te właśnie kotły, naczynia wzbiorcze naleŝy dobierać indywidualnie, odpowiednio do zaprojektowanej instalacji. Ciśnienie dyspozycyjne [mbar] 0 obrotów 5 obrotów 0 obrotów NatęŜenie przepływu cieczy roboczej w obiegu ogrzewania [l/h] Charakterystyka pomp (ciśnienie dyspozycyjne) kotłów ecotec pro, plus 4 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

42 . Schematy hydrauliczne Podstawowe układy hydrauliczne VC 76/ VC 46/-5 Moc kotła Q w kw VC 96/-5 VCW 46/-5 VC 6/-5 Moc cieplna przekazywana do instalacji ogrzewania podłogowego przez kotły typu ecotec VC/VCW firmy Vaillant, w przypadku bezpośredniego zasilania obiegu grzewczego, w zaleŝności od załoŝonej róŝnicy temperatur T oraz objętościowego natęŝenia przepływu wody grzewczej. Moc kotła Q w kw T w K Moc cieplna przekazywana do instalacji grzewczej przez kotły typu ecocompact firmy Vaillant, w przypadku bezpośredniego zasilania obiegu grzewczego, w zaleŝności od załoŝonej róŝnicy temperatur T oraz objętościowego natęŝenia przepływu wody grzewczej. w 4 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

43 . Schematy hydrauliczne Sprawdzanie naczynia wzbiorczego Wykresy ze str 44 słuŝą do sprawdzenia, czy zintegrowane z kotłami ecotec lub ecocompact naczynia wzbiorcze są wystarczające, czy teŝ konieczne jest stosowanie dodatkowego naczynia. Do orientacyjnej oceny wystarczającymi są dane dotyczące normatywnego zapotrzebowania na ciepło Q N (lub zainstalowanej mocy grzewczej Q i), rodzaju ogrzewania oraz wynikającej z usytuowania naczynia wzbiorczego statycznej wysokości H. Odczytaną z wykresu dla grzejników płytowych lub kompaktowych albo z wykresu dla ogrzewania podłogowego niezbędna pojemność V g naczynia wzbiorczego naleŝy porównać z pojemnością naczynia juŝ zamontowanego w danym, konkretnym kotle (por. przykład ); jeśli pojemność naczynia zintegrowanego z kotłem nie jest co najmniej równa pojemności V g, to koniecznie naleŝy zamontować naczynie dodatkowe, którego pojemność musi być równa róŝnicy uprzednio wymienionych pojemności. Wskazówki Wykres obowiązuje tylko dla instalacji grzewczych z grzejnikami płytowymi lub kompaktowymi. Jeśli stosuje się inne grzejniki, to wyznaczoną pojemność V g naleŝy pomnoŝyć przez wartość współczynnika korekcyjnego f według tabeli (por. przykład ). Wykresy i obowiązują przy załoŝeniu, Ŝe ciśnienie nominalne zaworu bezpieczeństwa wynosi zgodnie z normą bary. W przypadku, gdy są stosowane zawory bezpieczeństwa o ciśnieniu otwarcia.0 bara (zamknięcia.5 bara), to wyznaczoną pojemność V g naleŝy pomnoŝyć przez wartość współczynnika korekcyjnego f według tabeli (por. przykład ) Przykład Normatywne zapotrzebowanie na ciepło: kw Zastosowany kocioł grzewczy: VC 86/-5 System grzewczy: ogrzewanie podłogowe Statyczna wysokość: 7.5 m Rozwiązanie Z wykresu odczytuje się wymaganą pojemność naczynia wzbiorczego V g = 6.8 l. Wmontowane w kotle VC 86/-5 naczynie wzbiorcze posiada pojemność 0.0 l. Zatem jest ono wystarczające. Współczynnik korekcyjny przy stosowaniu róŝnych grzejników Rodzaj ogrzewania Konwektor Radiator Ŝeliwny Radiator stalowy Współczynnik korekcyjny Tabela Współczynnik korekcyjny w przypadku zaworu bezpieczeństwa o ciśnieniu zadziałania,5 bara Statyczna wysokość w [m] Współczynnik korekcyjny Tabela Przykład Normatywne zapotrzebowanie na ciepło: 0 kw Zastosowany kocioł grzewczy: VSC 96/-C 50 System grzewczy: stara instalacja grzewcza z Ŝeliwnymi radiatorami i z zaworem bezpieczeństwa o ciśnieniu otwarcia bara Statyczna wysokość: 7.5 m Rozwiązanie Z wykresu odczytuje się wymaganą pojemność naczynia wzbiorczego V g = 8. l. Tę wstępnie wyznaczoną pojemność naczynia wzbiorczego naleŝy pomnoŝyć przez wartość współczynnika korekcyjnego f według tabeli (dla radiatorów Ŝeliwnych) oraz przez wartość współczynnika korekcyjnego f według tabeli (zawór bezpieczeństwa o ciśnieniu nominalnym bar). Wartość współczynnika korekcyjnego według tabeli : f =.8 Wartość współczynnika korekcyjnego według tabeli : f =.5 V g = V g x f x f V g = 8. l x.8 x.5 V g = 7. Wmontowane w kotle VSC 96/ C50 naczynie wzbiorcze posiada pojemność 0.0 l. Zatem nie jest ono wystarczające. NaleŜy zamontować wypos. dodatkowe dodatkowe naczynie wzbiorcze o pojemności wynoszącej 7. l. 4 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

44 . Schematy hydrauliczne Sprawdzanie naczynia wzbiorczego Normatywne zapotrzebowanie na ciepło Q w kw (zainstalowana moc grzewcza Q w kw) Parametry: ciśnienie zadziałania zaworu bezpieczeństwa:.8 bara ciśnienie nominalne zaworu bezpieczeństwa:.0 bary Pojemność naczynia wzbiorczego V g w l Sprawdzanie pojemności naczynia wzbiorczego przy stosowaniu kotłów typu ecotec i ecocompact firmy Vaillant. Wykresy obowiązują dla instalacji grzewczych z grzejnikami płytowymi lub kompaktowymi. Normatywne zapotrzebowanie na ciepło Q w kw (zainstalowana moc grzewcza Q w kw) Parametry: ciśnienie zadziałania zaworu bezpieczeństwa:.8 bara ciśnienie nominalne zaworu bezpieczeństwa:.0 bary Pojemność naczynia wzbiorczego V g w l Sprawdzanie pojemności naczynia wzbiorczego przy stosowaniu typu kotłów ecotec i ecocompact firmy Vaillant. Wykresy obowiązują dla systemów ogrzewania podłogowego. 44

45 . Schematy hydrauliczne kotły ecotec VC/VCW plus, VCW pro Przegląd układów hydraulicznych Przykład : strona 46 Przykład : strona 47 Przykład : strona 48 Przykład 4: strona 49 Przykład 5: strona 50 Przykład 6: strona 5 Przykład 7: strona 5 Przykład 8: strona 5 45

46 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 5 6a (Opcja) opcja 9 lub 7 0 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC/VCW plus Pompa obiegu grzewczego (wmontowana w kotle) 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 400 lub 40 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 5 Zawór sterowany temperaturą pokojową 46

47 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 5 6a opcja 9 0 lub 7 b 8 0 V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC plus Pompa obiegu grzewczego (wmontowana w kotle) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 b Moduł VR 40 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 4 Czujnik temperatury podgrzewacza zasobnikowego 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 47

48 . Schematy hydrauliczne kotły ecotec plus, pro Przykład (Opcja) 6a a a 8 7a 45 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC plus Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH Regulator pogodowy calormatic 400 lub 40 a Moduł wielofunkcyjny VR 40 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 7a Czujnik temperatury zasilania VR 0 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 4 Czujnik temperatury podgrzewacza zasobnikowego 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 48

49 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 4 (Opcja) 4a 6a a a 8 4b V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC plus Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH Regulator pogodowy calormatic 400 lub 40 a Moduł wielofunkcyjny VR 40 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 8 Czujnik temperatury powrotu VR 0 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 4 Czujnik temperatury podgrzewacza zasobnikowego 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 40 Wymiennik ciepła 4a Zawór bezpieczeństwa (wypos. dodatkowe) 4b Naczynie wzbiorcze (wypos. dodatkowe) 4 Grupa bezpieczeństwa do podgrzewacza 49 zasobnikowego VIH 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

50 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 5 6a a 0 5 0V~ 0 7b a 9 7 b 8 7a Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC plus Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego b (wypos. dodatkowe) Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40 a Moduł mieszacza VR 6 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 lub VR 80 4 Czujnik temperatury podgrzewacza zasobnikowego 0 Zawór zwrotny Zawór regulacyjny ze 50 wskaźnikiem połoŝenia 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową

51 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 6 6a a b c V~ 0 7b 7c a b c 4 8 7a V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VC plus Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (wypos. dodatkowe) b Pompa obiegu grzewczego (wypos. c dodatkowe) Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 lub VR 80 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 5

52 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 7 a b c 6a 0 7b 5 5 7c 0V~ a b c a 8 b 4 4 5a 5b 0 7a 0V~ 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. a Kocioł ecotec VC plus b Kocioł ecotec VC plus Pompa kotłowa (wmontowana w kotle) a Pompa obiegu grzewczego (obieg grzewczy radiatorowy) b Pompa obiegu grzewczego (obieg grzewczy z zaworem mieszającym) c Pompa obiegu grzewczego (obieg grzewczy z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5a drogowy zawór mieszający VRM obiegu grzewczego 5b drogowy zawór mieszający VRM obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania VR 0 (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 0 Czujnik temperatury kotła (wmontowany w kotle) Urządzenia do zdalnego sterowania, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem 5 połoŝenia 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

53 . Schematy hydrauliczne kotły ecotec plus, pro Przykład 8 a b c 6a 0 7b 5 5 7c 0V~ a b c 4 5a 5b a b a 0V~ 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. a Kocioł ecotec VC plus b Kocioł ecotec VC plus Pompa kotłowa (wmontowana w kotle) a Pompa obiegu grzewczego (obieg grzewczy radiatorowy) b Pompa obiegu grzewczego (obieg grzewczy z zaworem mieszającym) c Pompa obiegu grzewczego (obieg grzewczy z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5a drogowy zawór mieszający VRM obiegu grzewczego 5b drogowy zawór mieszający VRM obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania VR 0 (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 0 Czujnik temperatury kotła (wmontowany w kotle) Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 lub VR 80 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 5 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

54 . Schematy hydrauliczne kotły ecotec plus, pro 54 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

55 0 0V~ b b b b b b BUS 0 0 6a 0 4b 0 V~ 4a 4a 4a 4a 4a 4a 0 4b b 0 4b 0 0 4b 0 4b 7a BUS b a b a a b b 6a 0 0 V~ 4b 7a a 4 7b 9a b 5 5 0V~ 0V~ 0V~ 4 4. Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przegląd schematów hydraulicznych Przykład : strona 56 Przykład : strona 58 Przykład : strona a a b c 6a a 0 7b 5 5 7c a 9 b 9 c 7a 0 a b 0 5a 5b 7a 45 4b 4b Przykład 4: strona 6 0 V~ 0 V~ 0 V~ 0 V~ 0 V~ 0 V~ 55 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

56 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład 6a a 45 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VU 466/4-5 lub VU 656/4-5 Pompa obiegu grzewczego (wyposaŝenie kotła) a Pompa obiegowa (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40 a Moduł VR 40 6a Czujnik temperatury zewnętrznej 0 Czujnik temperatury zasilania (czujnik NTC, w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny (dodatkowo) 4 Naczynie wzbiorcze (wyposaŝ. dodatkowe) 4 Grupa bezpieczeństwa podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne z czujnikiem 56 temperatury zasilania 46 Pompa cyrkulacyjna c.w.u. D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

57 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład Opis instalacji: Gazowy kocioł kondensacyjny ecotec VU 466, VU 656 Układ ze sprzęgłem hydraulicznym Instalacja -obiegowa: obieg ogrzewania grzejnikowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH (w trybie z pierwszeństwem włączenia podgrzewacza) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się tylko do jednoobiegowej instalacji grzewczej, zrealizowanej albo wyłącznie w postaci ogrzewania grzejnikowego, albo wyłącznie w postaci ogrzewania podłogowego, z bezpośrednim zasilaniem jedynie przy wykorzystaniu pompy obiegowej kotła W przypadku wykorzystywania pompy cyrkulacyjnej, sterowanej w zaleŝności od czasu, konieczne jest zastosowanie modułu wielofunkcyjnego VR 40 z 7. Aby zapewnić optymalny sposób działania kotła grzewczego, niezbędne jest uzyskanie minimalnego natęŝenia przepływu wody obiegowej. W celu zapewnienia tego rodzaju warunków pracy instalacji grzewczej w dowolnej chwili czasu, naleŝy zamontować jako wyposaŝ. dodatkowe sprzęgło hydrauliczne WH 40 lub WH 95 Opis części składowych i numery zamówień Poz. Nazwa Gazowy kocioł grzewczy ecotec VU 466, VU 656 wraz z pozycją, 0 Szt. Nr zamówienia według wyboru Pompa obiegu grzewczego (wyposaŝenie kotła) W kotle 5 Podgrzewacz zasobnikowy ciepłej wody VIH według wyboru 0 Zawór termostatyczny grzejnika x ) wyposaŝ. dodatkowe Regulator ogrzewania calormatic 40 z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Moduł wielofunkcyjny z 7 do podłączenia pompy cyrkulacyjnej c.w.u. oraz pompy obiegowej c.o a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40 0 Czujnik temperatury zasilania (czujnik NTC) wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego Pompa ładująca podgrzewacz zasobnikowy wyposaŝ. dodatkowe 0 Zawór zwrotny wyposaŝ. dodatkowe 4b Naczynie wzbiorcze wyposaŝ. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody do podgrzewaczy zasobnikowych VIH: do podgrzewaczy o pojemności do 00 l, przy nadciśnieniu w sieci do 0 barów do podgrzewaczy o pojemności powyŝej 00 l, przy nadciśnieniu w sieci do 0 barów. 45 Sprzęgło hydrauliczne: WH 40 WH Pompa cyrkulacyjna c.w.u. wyposaŝ. dodatkowe ) Ilość lub rozmiar według wyboru, w zaleŝności od konkretnej instalacji grzewczej. 57 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

58 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład 0 V~ 6a 0 5 a 7b 0 0 a 9a b 4 5 7a 4b Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. b a Kocioł ecotec VU 466/4-5, VU 656/4-5 Pompa obiegu grzewczego (wbudowana w kotle) a Pompa obiegu grzewczego, w obiegu instalacji (wyposaŝ. dodatkowe) Pompa obiegu grzewczego, w obiegu instalacji (wyposaŝ. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 a Moduł zaworu mieszającego VR 6 5 Trójdrogowy zawór mieszający z siłownikiem VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy grzejnikowy) 7b Czujnik temperatury zasilania VRC 69 (obieg grzewczy z zaworem mieszającym) 9a Termostat przylgowy VRC Czujnik temperatury zasilania (czujnik NTC, w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny (dodatkowo) Zawór regulacyjny ze wskaźnikiem połoŝenia 4b Naczynie wzbiorcze (wyposaŝ. dodatkowe) 4 Grupa bezpieczeństwa podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 58 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

59 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład Opis instalacji: Gazowy kocioł kondensacyjny ecotec VU 466 lub VU 656 Sprzęgło hydrauliczne Instalacja z dwoma obiegami grzewczymi: obieg ogrzewania podłogowego, obieg ogrzewania grzejnikowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40 i modułu mieszacza VR 6 Przygotowywania ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH (w trybie z pierwszeństwem włączenia podgrzewacza) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do instalacji grzewczej z obiegami, które powinny być regulowane niezaleŝnie od siebie MoŜliwość indywidualnej regulacji temperatur systemu w obydwóch obiegach grzewczych MoŜliwość indywidualnego programowania temperatur ogrzewania w obydwóch obiegach grzewczych W przypadku wbudowania do instalacji grzewczej sprzęgła hydraulicznego powinno się zapewnić stałe natęŝenie przepływu wody grzewczej w obiegu kotła. W tym celu wydajność pompy obiegu grzewczego () naleŝy nastawić na 00%. W kotłach ecotec 466, 656 nastawienie przeprowadza się przy wykorzystaniu punktu diagnostycznego d.4 w systemie DIA. Minimalne natęŝenie przepływu wody grzewczej z reguły zostaje zapewnione poprzez sprzęgło hydrauliczne Czujnik temperatury zasilania (7a) naleŝy przyłączyć do wykonanego zgodnie z systemem Pro E wtyku X4 w układzie elektronicznym kotła (zaciski X4 - RF, O) W przypadku wykorzystywania pompy cyrkulacyjnej, sterowanej czasowo, moŝliwe jest podłączenie do kotła ecotec VU plus. Opis części składowych i numery zamówień Poz. Nazwa a Gazowy kocioł grzewczy ecotec VU 466, lub VU 656/ wraz z pozycją, 0 Szt. Nr zamówienia Wg wyboru Pompa obiegu grzewczego (w kotle) wypos. kotła a, b Pompy obiegów grzewczych, w obiegach instalacji wyposaŝ. dodatkowe 5 Podgrzewacz zasobnikowy ciepłej wody VIH według wyboru 0 Zawór termostatyczny grzejnika x ) wyposaŝ. dodatkowe Regulator calormatic 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Moduł zaworu mieszającego VR Trójdrogowy zawór mieszający z siłownikiem VRM - / VRM - / 4 VRM - ) a Czujnik temperatury zewnętrznej w zestawie calormatic 40 7a Czujnik temperatury zasilania (czujnik zanurzeniowy) do obiegu grzewczego, grzejnikowego 7b Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym w zestawie WH 40/ VH 95 w zestawie VRC 40s 9a Termostat przylgowy VRC Czujnik temperatury zasilania (czujnik NTC) wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego (w zestawie uzupełniającym do podgrzewacza: lub oddzielnie) w zestawie lub oddzielnie Pompa ładująca podgrzewacz zasobnikowy w zestawie Zawór zwrotny w zestawie b Naczynie wzbiorcze wyposaŝ. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody do podgrzewaczy zasobnikowych VIH: do podgrzewaczy o pojemności do 00 l, przy nadciśnieniu w sieci do 0 barów do podgrzewaczy o pojemności powyŝej 00 l, przy nadciśnieniu w sieci do 0 barów. 45 Sprzęgło hydrauliczne: WH 40 WH Pompa cyrkulacyjna c.w.u. wyposaŝ. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wyposaŝ. dodatkowe ) Ilość lub rozmiar według wyboru, w zaleŝności od konkretnej instalacji grzewczej. 59 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

60 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład 6a a b c 0V~ 0 7b 5 5 7c a 9 b 9 c a b 4 5a 5b V~ 7a 4b 4b 0V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. a Kocioł ecotec VU 466/4-5 lub VU 656/4-5 b Kocioł ecotec VU 466/4-5 lub VU 656/4-5 Pompa obiegu grzewczego (wyposaŝenie kotła) a Pompa obiegu grzewczego (obieg grzejnikowy) b Pompa obiegu grzewczego c (obieg z zaworem mieszającym) Pompa obiegu grzewczego (obieg z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5a Trójdrogowy zawór mieszający obiegu grzewczego 5b Trójdrogowy zawór mieszający obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania VR 0 (obieg grzewczy grzejnikowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC Czujnik temperatury kotła (w kotle) Zdalne sterowanie, po jednym na kaŝdy obieg grzewczy VR 90 4 Czujnik temperatury podgrzewacza 60 zasobnikowego VR 0 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4b Naczynie wzbiorcze (wyposaŝ. dodatkowe) 4 Grupa bezpieczeństwa podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

61 . Schematy hydrauliczne kotły ecotec VU 466 Przykład Opis instalacji Modulowany układ kaskadowy: x gazowy, wiszący kocioł grzewczy ecotec VU 466/4-5 lub VU 656/4-5 Sprzęgło hydrauliczne Instalacja grzewcza -obiegowa: obieg z ogrzewaniem grzejnikowym obiegi ogrzewania podłogowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH w systemie pracy równoległej c.o. i c.w.u. Wytyczne do projektowania konfiguracji: Modulowana kaskada z gazowymi wiszącymi kotłami grzewczymi Do przygotowywania ciepłej wody wykorzystuje się kocioł lub kotły; automatyczna zmiana kolejności pracy kotłów. MoŜliwa jest równieŝ praca równoległa: obiegi z mieszaczem i przygotowywanie ciepłej wody MoŜliwość indywidualnej regulacji temperatur systemu w kaŝdym obiegu grzewczym MoŜliwość indywidualnego programowania okresów ogrzewania dla wszystkich obiegów grzewczych Praca pompy cyrkulacyjnej c.w.u. programowalna indywidualnie Podłączenie gazowych wiszących kotłów grzewczych do układu hydraulicznego zapewnia sprzęgło hydrauliczne MoŜliwa dalsza rozbudowa o następne kotły dzięki modułom kotłowym VR (od do 6 kotłów tyle modułów ile jest kotłów - szt) MoŜliwa dalsza rozbudowa o następne obiegi z mieszaczami. dzięki modułom mieszaczy VR 60 (maks. do 6 modułów VR 60 dod. obiegów z mieszaczem) Opis części składowych i numery zamówień Poz. Nazwa a, b Gazowy kocioł grzewczy ecotec VU 466/4 lub VU 656/4 wraz z pozycją, 0 Szt. Nr zamówienia wg wyboru Pompa obiegu grzewczego (obieg kotła) W dostawie kotła a/b/c Pompy obiegów grzewczych wyposaŝ. dodatkowe 5 Podgrzewacz zasobnikowy ciepłej wody VIH według wyboru 0 Zawór termostatyczny grzejnika x ) wyposaŝ. dodatkowe Regulator ogrzewania VRC 60 wraz z poz. 6a i 7a, 7b, 7c, 4 5a/b Trójdrogowy zawór mieszający z siłownikiem VRM - / VRM - / 4 VRM - VRM - ¼ ) a Czujnik temperatury zewnętrznej w zestawie VRC 60 7a Czujnik temperatury zasilania VR 0 (czujnik zanurzeniowy) do obiegu grzejnikowego 7b Czujnik temperatury zasilania VRC 0 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym 7c Czujnik temperatury zasilania VRC 0 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym w zestawie VRC 60 w zestawie VRC 60 w zestawie VRC 60 9 Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle Urządzenia do zdalnego sterowania, po jednym na a/b/c kaŝdy obieg grzewczy, opcjonalnie: VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 7 Pompa ładująca podgrzewacz zasobnikowy w zestawie ładowania podgrzewacza w zestawie VRC 60 wyposaŝ. dodatkowe 0 Zawór zwrotny 4 wyposaŝ. dodatkowe Zawór regulacyjny ze wskaźnikiem połoŝenia wyposaŝ. dodatkowe 4b Naczynie wzbiorcze wyposaŝ. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody do podgrzewaczy zasobnikowych VIH: do podgrzewaczy o pojemności do 00 l, przy nadciśnieniu w sieci do 0 barów do podgrzewaczy o pojemności powyŝej 00 l, przy nadciśnieniu w sieci do 0 barów 45 Sprzęgło hydrauliczne, w zaleŝności od wielkości: WH 40 WH Pompa cyrkulacyjna c.w.u. wyposaŝ. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wyposaŝ. dodatkowe ) Ilość lub rozmiar według wyboru, w zaleŝności od konkretnej instalacji grzewczej. 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

62 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład 4 6a BUS a b b a a b 0 V~ BUS b b b b b b 4a 4a 4a 4a 4a 4a 0 0 V~ 0 0 V~ 0 0 V~ 0 0 V~ 0 0 V~ 0 0 V~ 7a b 4b 4b 4b 4b 4b 45 4b Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecotec VU 466/4-5 lub VU 656/4-5 Pompa obiegu grzewczego 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator kaskadowy VRC 60 a Moduł kotłowy VR b Moduł mieszaczy VR 60 5 Trójdrogowy zawór mieszający obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania VR 0 (sprzęgło hydrauliczne) 7 Czujnik temperatury zasilania VR 0 0 Czujnik temperatury kotła (w kotle) Zdalne sterowanie VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR0 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4b Naczynie wzbiorcze (wyposaŝ. dodatkowe) 4 Grupa bezpieczeństwa podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

63 . Schematy hydrauliczne kotły ecotec VU 466, VU 656 Przykład 4 Opis instalacji: Modulowany układ kaskadowy: 6 x gazowy, wiszący kocioł grzewczy ecotec VU 466, VU 656 System automatycznej zmiany kolejności pracy kotłów Sprzęgło hydrauliczne Instalacja grzewcza wieloobiegowa: obieg z ogrzewaniem grzejnikowym 4 obiegi c.o. z mieszaczem Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH przez ostatni z kotłów w kaskadzie Wytyczne do projektowania konfiguracji: Modulowana kaskada z 6 gazowymi wiszącymi kotłami grzewczymi i ze zmianą kolejności pracy kotłów Przygotowywanie ciepłej wody w zasobniku za sprzęgłem hydraulicznym MoŜliwość indywidualnej regulacji temperatur systemu w kaŝdym obiegu grzewczym MoŜliwość indywidualnego programowania okresów ogrzewania dla wszystkich obiegów grzewczych Praca pompy cyrkulacyjnej c.w.u. programowalna indywidualnie Włączenie gazowych wiszących kotłów grzewczych do układu hydraulicznego zapewnia sprzęgło hydrauliczne MoŜliwa dalsza rozbudowa o następne kotły dzięki modułom kotłowym VR (do 8 kotłów wymagane jest 7 modułów kotłowych VR ) MoŜliwa dalsza rozbudowa o następne obiegi z mieszaczami. dzięki modułom mieszaczy VR 60 (maks. liczba modułów VR 60 w systemie wynosi 6 dod. obiegów z mieszaczem) Opis części składowych i numery zamówień Poz. Nazwa a, b, c, d, Gazowy kocioł grzewczy ecotec VU 466 lub VU 656 wraz z pozycją, 0 Szt. Nr zamówienia 6 wg wyboru Pompa obiegu grzewczego (kotłowa) W dostawie kotła Pompy obiegów grzewczych X wyposaŝ. dodatkowe 5 Podgrzewacz zasobnikowy ciepłej wody VIH np. VIH R 00 VIH R 400 VIH R 500 według wyboru 0 Zawór termostatyczny grzejnika x ) wyposaŝ. dodatkowe Regulator ogrzewania VRC 60 wraz z poz. 4 i 7a, 7 szt a Moduł kotłowy VR b Moduł zaworu mieszającego VR 60 wraz z poz. 7 - szt. 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - VRM - ¼ ) a Czujnik temperatury zewnętrznej w zestawie VRC 60 7a Czujnik temperatury zasilania VR 0 (czujnik zanurzeniowy) do obiegu grzejnikowego 7 Czujnik temperatury zasilania VR 0 (czujnik przylgowy) do obiegu grzewczego zaworem mieszającym w zestawie VRC 60 8 w zestawie VRC 60 oraz VR 60 0 Czujnik temperatury kotła 4 wmontowany w kotle Zdalne sterowania VR 90, po jednym na kaŝdy obieg grzewczy: 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 7 Pompa ładująca podgrzewacz zasobnikowy w zestawie ładowania podgrzewacza wraz z poz w zestawie VRC 60 WyposaŜ. dodatkowe 0 Zawór zwrotny WyposaŜ. dodatkowe Zawór regulacyjny ze wskaźnikiem połoŝenia WyposaŜ. dodatkowe 4b Naczynie wzbiorcze WyposaŜ. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody do podgrzewaczy zasobnikowych VIH: do podgrzewaczy o pojemności do 00 l, przy nadciśnieniu w sieci do 0 barów do podgrzewaczy o pojemności powyŝej 00 l, przy nadciśnieniu w sieci do 0 barów Sprzęgło hydrauliczne, We własnym zakresie 46 Pompa cyrkulacyjna WyposaŜ. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) WyposaŜ. dodatkowe ) Ilość lub rozmiar według wyboru, w zaleŝności od konkretnej instalacji grzewczej. 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

64 . Schematy hydrauliczne kotły ecovit plus VKS Przegląd układów hydraulicznych Przykład : strona 65 Przykład : strona 66 Przykład : strona 67 5 (Opcja) 0 V~ V~ V~ V~ V~ Uwaga! Rysunek uproszczony! Nie zastêpuje fachowo wykonanego projektu! Uwaga! Rysunek uproszczony! Nie zastêpuje fachowo wykonanego projektu! Przykład 4: strona 68 Przykład 5: strona 69 Przykład 6: strona V~ V~ 0 V~ V~ 0 V~ V~ Przykład 7: strona V~ V~ Uwaga! Rysunek uproszczony! Nie zastêpuje fachowo wykonanego projektu! 64 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

65 . Schematy hydrauliczne kotły ecovit plus Przykład (Opcja) 6a 0 b 0 V~ Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany na sprzęgle hydraulicznym kotła) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 65 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

66 . Schematy hydrauliczne kotły ecovit plus Przykład a 0 V~ a 0 V~ a 0 7a Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (wyposaŝenie dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40 a Moduł mieszacza VR 6 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 7a Czujnik temperatury zasilania Zdalne sterowanie VR 8 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 66 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

67 . Schematy hydrauliczne kotły ecovit plus Przykład a 0 V~ 6a V~ a a uproszczony! Nie zastêpuje fachowo wykonanego projektu! Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego z zaworem mieszającym (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH a Moduł mieszacza VR 6 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 7a Czujnik temperatury zasilania Zdalne sterowanie VR 8 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 67 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

68 . Schematy hydrauliczne kotły ecovit plus Przykład 4 0 V~ 6a V~ a a Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego z zaworem mieszającym (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH Regulator pogodowy VRC 60 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w kotle) 7a Czujnik temperatury zasilania 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego Zdalne sterowanie VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 68

69 . Schematy hydrauliczne kotły ecovit plus Przykład 5 0 V~ 6a V~ b 7a a 7b Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego b (wypos. dodatkowe) Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 69

70 . Schematy hydrauliczne kotły ecovit plus Przykład 6 0 V~ 6a V~ b b 7a a Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (wypos. b dodatkowe) Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 7 Pompa ładująca (wyposaŝenie dodatkowe) 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 70

71 . Schematy hydrauliczne kotły ecovit plus Przykład 7 0 V~ 6a V~ 4a KOL a a b SP SP Ertrag zczony! Nie zastêpuje fachowo wykonanego projektu! Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit plus VKS Pompa kotłowa (wmontowana w kotle) a Pompa obiegu grzewczego (obieg b grzewczy radiatorowy) Pompa obiegu grzewczego (obieg grzewczy z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH S 00/400/500 0 Zawór termostatyczny grzejnika Regulator pogodowy VRS 60 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania VR 0 (obieg grzewczy radiatorowy) 7b Czujnik temperatury zasilania VR 0 (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 0 Czujnik temperatury kotła (wmontowany w kotle) Zdalne sterowanie, opcjonalnie po jednym w kaŝdym obiegu grzewczym: VR 90 4 Czujnik temperatury podgrzewacza zasobnikowego VR 0 7 Pompa ładująca 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa do podgrzewacza zasobnikowego VIH 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór do regulacji temperatury w danym pomieszczeniu 58 Zawór kurkowy do napełniania i do opróŝniania 59 Odpowietrznik 6 Płaski kolektor solarny aurotherm VFK 45V 65 Pojemnik do mieszania i do wychwytywania cieczy solarnej 68 Czujnik temperatury kolektora 7

72 . Schematy hydrauliczne kotły VSC ecocompact Przykłady konfiguracji Przykład konfiguracji Opis Strona Przykład Gazowy kompaktowy kocioł grzewczy ecocompact VSC/ z pogodowym regulatorem ogrzewania calormatic 40: obieg ogrzewania radiatorowego lub podłogowego przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego. 74 Elektryczny schemat montaŝowy do przykładu. Przykład Gazowy kompaktowy kocioł grzewczy ecocompact VSC/ z pogodowym regulatorem ogrzewania calormatic 40: hydrauliczne odsprzęglenie, obieg ogrzewania podłogowego, przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego Elektryczny schemat montaŝowy do przykładu. Przykład Gazowy kompaktowy kocioł grzewczy ecocompact VSC/ z pogodowym regulatorem ogrzewania calormatic 40 oraz modułem mieszacza VR 6: hydrauliczne odsprzęglenie, obieg grzewczy ze sterowaniem zaworu mieszającego, obieg ogrzewania radiatorowego, przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego Elektryczny schemat montaŝowy do przykładu. 9 7

73 . Schematy hydrauliczne kotły VSC ecocompact Przegląd układów hydraulicznych Przykład konfiguracji Opis Strona Przykład 4 Gazowy kompaktowy kocioł grzewczy ecocompact VSC z pogodowym regulatorem ogrzewania calormatic 60/: hydrauliczne odsprzęglenie, bezpośredni obieg grzewczy, obiegi grzewcze ze sterowaniem zaworu mieszającego, przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego. 80 Elektryczny schemat montaŝowy do przykładu 4. Przykład 5 Gazowy kompaktowy kocioł grzewczy ecocompact VSC z pogodowym regulatorem ogrzewania calormatic 40: podział systemu hydraulicznego z wykorzystaniem wymiennika ciepła, obieg ogrzewania podłogowego, przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego. 9 8 Elektryczny schemat montaŝowy do przykładu 5. Przykład 6 Gazowy kompaktowy kocioł grzewczy ecocompact VSC z pogodowym regulatorem ogrzewania calormatic 40 i modułem mieszacza VR 6: podział systemu hydraulicznego z wykorzystaniem wymiennika ciepła, obieg ogrzewania podłogowego, obieg ogrzewania radiatorowego, przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego Elektryczny schemat montaŝowy do przykładu

74 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 b Zdalne sterowanie VR 8 (opcjonalnie) 6a Czujnik temperatury zewnętrznej 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 0 Zawór zwrotny Filtr zanieczyszczeń (zalecany do stosowania w starych instalacjach grzewczych) 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 4b Naczynie wzbiorcze (opcjonalnie) 4 Grupa bezpieczeństwa Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

75 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC obieg ogrzewania radiatorowego lub ogrzewania podłogowego Pogodowy regulator ogrzewania calormatic 40 (opcjonalnie regulator temperatury pokojowej calormatic 9 Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się tylko do stosowania w przypadku jednobiegowej instalacji grzewczej, zrealizowanej wyłącznie albo w postaci ogrzewania radiatorowego, albo w postaci ogrzewania podłogowego, a bezpośrednie zasilanie moŝliwe jest tylko przy wykorzystaniu wmontowanej do kotła grzewczego pompy obiegowej (naleŝy przy tym mieć na względzie charakterystykę pompy) Jeśli instalacja grzewcza jest zrealizowana w postaci ogrzewania podłogowego, to w systemie DIA kotła grzewczego naleŝy przełączyć układ sterowania z regulacji temperatury zasilania na regulację temperatury powrotu Włączanie pompy cyrkulacyjnej (46): Pompę cyrkulacyjną moŝna uruchamiać z wykorzystaniem wbudowanego modułu wielofunkcyjnego VR 40 z 7, nr zamówienia ). W połączeniu z regulatorem temperatury pokojowej calormatic 9 lub z pogodowym regulatorem ogrzewania calormatic 40 pracę pompy cyrkulacyjnej naleŝy zaprogramować indywidualnie w funkcji czasu Przy projektowaniu instalacji grzewczej naleŝy sprawdzić, czy wbudowane do kotła ecocompact VSC naczynie wzbiorcze jest wystarczające Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wg wyboru Pompa obiegu grzewczego 0 Zawór termostatyczny grzejnika b 6a 9 4 Pogodowy regulator ogrzewania calormatic 40 (opcjonalnie zamontowany na ścianie lub wbudowany w kotle) Urządzenie do zdalnego sterowania VR 8 (do regulatora pogodowego calomatic 40) Czujnik temperatury zewnętrznej z odbiornikiem sygnału radiowego (DCF) Termostat przylgowy (w przypadku ogrzewania podłogowego) Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Filtr zanieczyszczeń 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 4b Naczynie wzbiorcze 4 Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu, składająca się z: grupy bezpieczeństwa do 0 barów, kurkowych zaworów konserwacyjnych ¾ '', kątowego kurkowego zaworu do gazu, R/Rp ½, kurkowego zaworu do napełniania i opróŝniania ½ '', zaworu bezpieczeństwa o ciśnieniu nominalnym bary, lejka spustowego. Wbudowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 7 (wymagany tylko w przypadku stosowania pompy cyrkulacyjnej) ) Ilość i wymiar w zaleŝności od instalacji grzewczej x ) wmontowana w kotle we własnym zakresie w zestawie regulatora VRC wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie we własnym zakresie wmontowany w kotle wmontowany w kotle we własnym zakresie 0586 x ) we własnym zakresie we własnym zakresie ()

76 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego Regulator pogodowy calormatic 40 b Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 0 Zawór zwrotny Filtr zanieczyszczeń zabrudzeń (zalecany do stosowania w starych instalacjach grzewczych) 8 Zawór trójdrogowy przełączający (wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 76 5 Zawór sterowany temperaturą pokojową

77 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC Hydrauliczne odsprzęglenie obieg ogrzewania podłogowego Pogodowy regulator ogrzewania calormatic 40 Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się tylko do stosowania w przypadku jednobiegowej instalacji grzewczej, zrealizowanej w postaci ogrzewania podłogowego, a bezpośrednie zasilanie nie jest moŝliwe przy wykorzystaniu wmontowanej do kotła grzewczego pompy obiegowej Regulator ogrzewania calormatic 40 naleŝy nastawić na działanie w trybie Sprzęgło hydrauliczne Czujnik temperatury zasilania (7a) przyłącza się do wtyku X4 w systemie Pro-E układu elektronicznego kotła (zaciski 0 i RF) Włączanie zewnętrznej pompy ogrzewania (a) i pompy cyrkulacyjnej (46): Zewnętrzną pompę ogrzewania (a) moŝna uruchamiać tylko z wykorzystaniem wbudowanego modułu wielofunkcyjnego z 7 (nr zamówienia ) Przy projektowaniu instalacji grzewczej naleŝy sprawdzić, czy wbudowane do kotła ecocompact VSC naczynie wzbiorcze jest wystarczające Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wraz z pozycjami, 7, 4, 7 8 i 40 Pompa grzewcza do obiegu kotła a b 6a 7a Pompa obiegu grzewczego lub rurowy zestaw pompowy bez zaworu mieszającego: Rp, pompa stopniowa Rp, pompa z regulowaną prędkością obrotową (szczegółowe informacje, patrz rozdział 7) Pogodowy regulator ogrzewania calormatic 40 (opcjonalnie zamontowany na ścianie lub wbudowany w kotle) Urządzenie do zdalnego sterowania VR 8 (do regulatora pogodowego calomatic 40) Czujnik temperatury zewnętrznej z odbiornikiem sygnału radiowego (DCF) Czujnik temperatury zasilania VR 0 (czujnik zanurzeniowy); w zestawie sprzęgła hydraulicznego WH 40 wg wyboru wmontowana w kotle we własnym zakresie w zestawie regulatora VRC Termostat przylgowy VRC Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Filtr zanieczyszczeń 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 4 45 Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) Sprzęgło hydrauliczne WH 7 lub WH Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową Wbudowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 7 (wymagany tylko w przypadku stosowania zewnętrznej pompy obiegu grzewczego) Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu ) Ilość i wymiar w zaleŝności od instalacji grzewczej wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie we własnym zakresie wmontowany w kotle wmontowany w kotle 0586 x ) we własnym zakresie we własnym zakresie ()

78 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego b Pompa obiegu grzewczego 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 a Moduł zaworu mieszającego VR 6 b Zdalne sterowanie VR 8 (opcjonalnie) 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg ogrzewania radiatorowego) 7b Czujnik temperatury zasilania (obieg ogrzewania ze sterowaniem zaworu mieszającego) 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń zabrudzeń (zalecany do stosowania w starych 78 instalacjach grzewczych) 8 Zawór trójdrogowy przełączający(wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

79 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC Hydrauliczne odsprzęglenie Instalacja z dwoma obiegami grzewczymi: obieg grzewczy ze sterowaniem zaworu mieszającego, obieg ogrzewania radiatorowego Pogodowy regulator ogrzewania calormatic 40 Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się do stosowania w przypadku dwuobiegowej instalacji grzewczej, w której obydwa obiegi powinny być regulowane niezaleŝnie od siebie MoŜliwość indywidualnej regulacji temperatur systemowych w obydwóch obiegach grzewczych MoŜliwość indywidualnego programowania czasów ogrzewania w obydwóch obiegach grzewczych Włączanie pompy cyrkulacyjnej za pomocą regulatora calormatic 40; moŝliwość indywidualnego programowania czasów pracy pompy cyrkulacyjnej Przy projektowaniu instalacji grzewczej naleŝy sprawdzić, czy wbudowane do kotła ecocompact VSC naczynie wzbiorcze jest wystarczające Czujnik temperatury zasilania (7a) przyłącza się do wtyku X4 w systemie Pro-E układu elektronicznego kotła (zaciski 0 i RF) Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wg wyboru Pompa grzewcza do obiegu kotła a/b Pompa obiegu grzewczego lub rurowy zestaw pompowy bez zaworu mieszającego (a): Rp, pompa stopniowa Rp, pompa z regulowaną prędkością obrotową (szczegółowe informacje, patrz rozdział ) 0 Zawór termostatyczny grzejnika Pogodowy regulator ogrzewania calormatic 40 (opcjonalnie zamontowany na ścianie lub wbudowany w kotle) x ) wmontowana w kotle we własnym zakresie we własnym zakresie a Moduł zaworu mieszającego VR b 5 6a 7a 7b Zdalne sterowanie VR 8 (do regulatora pogodowego calomatic 40) Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym lub zastosowanie rurowego zestawu pompowego Czujnik temperatury zewnętrznej z odbiornikiem sygnału radiowego (DCF) Czujnik temperatury zasilania VR 0 (czujnik zanurzeniowy); w zestawie sprzęgła hydraulicznego WH 40 Czujnik temperatury zasilania (czujnik przylgowy) do obiegu ogrzewania ze sterowaniem zaworu mieszającego ) wg wyboru w zestawie regulatora VRC Termostat przylgowy VRC Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 4 Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) w zestawie modułu zaworu mieszającego VR 6 wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie we własnym zakresie we własnym zakresie wmontowany w kotle wmontowany w kotle

80 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 45 Sprzęgło hydrauliczne WH 5 lub WH Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu ) Ilość i wymiar w zaleŝności od instalacji grzewczej x ) we własnym zakresie we własnym zakresie

81 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 4 Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (obieg ogrzewania radiatorowego) b Pompa obiegu grzewczego (obieg ogrzewania ze sterowaniem zaworu mieszającego ) c Pompa obiegu grzewczego (obieg ogrzewania ze sterowaniem zaworu mieszającego ) 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 60/ b Urządzenie do zdalnego sterowania po jednym na kaŝdy obieg grzewczy, opcjonalnie VR 80 lub VR 90/ 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg ogrzewania radiatorowego) 7b Czujnik temperatury zasilania (obieg ogrzewania ze sterowaniem zaworu mieszającego ) 7c Czujnik temperatury zasilania (obieg ogrzewania ze sterowaniem zaworu mieszającego ) 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 0 Zawór zwrotny 8 Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń zabrudzeń (zalecany do stosowania w starych instalacjach grzewczych) 8 Zawór trójdrogowy przełączający(wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

82 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 4 Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC Hydrauliczne odsprzęglenie Instalacja z trzema obiegami grzewczymi: bezpośredni obieg grzewczy, obiegi grzewcze ze sterowaniem zaworu mieszającego Pogodowy regulator ogrzewania calormatic 60/ Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się do stosowania w przypadku trójobiegowej instalacji grzewczej, w której wszystkie obiegi powinny być regulowane niezaleŝnie od siebie MoŜliwość indywidualnej regulacji temperatur systemowych we wszystkich obiegach grzewczych MoŜliwość indywidualnego programowania czasów ogrzewania we wszystkich obiegach grzewczych Włączanie pompy cyrkulacyjnej za pomocą regulatora calormatic 60/; moŝliwość indywidualnego programowania czasów pracy pompy cyrkulacyjnej Przy projektowaniu instalacji grzewczej naleŝy sprawdzić, czy wbudowane do kotła ecocompact VSC naczynie wzbiorcze jest wystarczające Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wg wyboru Pompa grzewcza do obiegu kotła a/b/c Pompa obiegu grzewczego lub rurowy zestaw pompowy bez zaworu mieszającego (a): Rp, pompa stopniowa Rp, pompa z regulowaną prędkością obrotową (szczegółowe informacje, patrz rozdział ) wmontowana w kotle we własnym zakresie ) we własnym 0 Zawór termostatyczny grzejnika x zakresie Regulator ogrzewania calormatic 60/ b 5 Urządzenie do zdalnego sterowania po jednym na kaŝdy obieg grzewczy, opcjonalnie: VR 80 VR 90/ Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym lub zastosowanie zestawu pompowego 6a Czujnik temperatury zewnętrznej 7a 7b 7c Czujnik temperatury zasilania (czujnik zanurzeniowy) do obiegu ogrzewania radiatorowego Czujnik temperatury zasilania VR 0 (czujnik przylgowy) do obiegu ogrzewania ze sterowaniem zaworu mieszającego Czujnik temperatury zasilania VR 0 (czujnik przylgowy) do obiegu ogrzewania ze sterowaniem zaworu mieszającego ) wg wyboru 9 Termostat przylgowy VRC Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 4 Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 4 Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) w zestawie regulatora calormatic 60/ w zestawie sprzęgła hydraulicz. WH 40 w zestawie regulatora calormatic 60/ w zestawie regulatora calormatic 60/ wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie we własnym zakresie we własnym zakresie wmontowany w kotle wmontowany w kotle

83 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 4 45 Sprzęgło hydrauliczne WH Pompa cyrkulacyjna we własnym zakresie ) we własnym 5 Zawór sterowany temperaturą pokojową x zakresie Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu ) Ilość i wymiar w zaleŝności od instalacji grzewczej

84 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 5 Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) a Pompa obiegu grzewczego (we własnym zakresie) Regulator pogodowy calormatic 40 b Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający(wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 40a Wymiennik ciepła (we własnym zakresie) 4a Zawór bezpieczeństwa (we własnym zakresie) 84 4b Naczynie wzbiorcze (we własnym zakresie) 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

85 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 5 Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC Podział systemu hydraulicznego z wykorzystaniem wymiennika ciepła obieg ogrzewania podłogowego Pogodowy regulator ogrzewania calormatic 40 Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się do stosowania w przypadku instalacji grzewczej, zrealizowanej w postaci ogrzewania podłogowego, które składa się z węŝownic wykonanych z rur z tworzywa sztucznego, nie odpornych na dyfuzyjne przenikanie tlenu, albo z cienkowarstwowych klimatyzowanych płyt podłogowych z przewodami z tworzywa sztucznego. W takich przypadkach zaleca się dokonać oddzielenia ogrzewania podłogowego od pozostałej reszty sieci przewodów rurowych przez wprowadzenie wymiennika ciepła wykonanego ze stali szlachetnej Włączanie zewnętrznej pompy ogrzewania (a) i pompy cyrkulacyjnej (46): Zewnętrzną pompę ogrzewania (a) moŝna uruchamiać tylko z wykorzystaniem wbudowanego modułu wielofunkcyjnego z 7 (nr zamówienia ) Czujnik temperatury zasilania (7a) przyłącza się do wtyku X4 w systemie Pro-E układu elektronicznego kotła (zaciski 0 i RF) Przy projektowaniu instalacji grzewczej naleŝy pamiętać, aby we własnym zakresie zamontować w instalacji ogrzewania podłogowego naczynie wzbiorcze, którego wielkość musi być wystarczająca Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wg wyboru Pompa grzewcza do obiegu kotła a Pompa obiegu grzewczego lub rurowy zestaw pompowy bez zaworu mieszającego (a): Rp, pompa stopniowa Rp, pompa z regulowaną prędkością obrotową (szczegółowe informacje, patrz rozdział ) wmontowana w kotle we własnym zakresie Regulator ogrzewania calormatic b Urządzenie do zdalnego sterowania VR 8 (do regulatora pogodowego calomatic 40) 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (czujnik przylgowy) w zestawie regulatora calormatic Termostat przylgowy VRC Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 40a Wymiennik ciepła 4a Zawór bezpieczeństwa do obiegu grzewczego 4b 4 Naczynie wzbiorcze do obiegu grzewczego (odporne na korozję) Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową Wbudowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 7 (wymagany tylko w przypadku stosowania zewnętrznej pompy obiegu grzewczego) Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu ) Ilość i wymiar w zaleŝności od instalacji grzewczej wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie wmontowany w kotle wmontowany w kotle we własnym zakresie we własnym zakresie we własnym zakresie 0586 x ) we własnym zakresie we własnym zakresie ()

86 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 6 Zimna woda Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy ecocompact VSC Pompa obiegu grzewczego (wmontowana w kotle) b Pompa obiegu grzewczego (we własnym zakresie) 0 Zawór termostatyczny grzejnika Regulator pogodowy calormatic 40 a Moduł zaworu mieszającego VR 6 b Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania 7b Czujnik temperatury zasilania 9 Termostat przylgowy 4 Czujnik temperatury ciepłej wody (wmontowany w podgrzewaczu zasobnikowym) 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w kotle) 8 Zawór strefowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń zabrudzeń (zalecany do stosowania w starych instalacjach grzewczych) 8 Zawór trójdrogowy przełączający(wmontowany w kotle) 40 Wymiennik ciepła (wmontowany w kotle) 4a Zawór bezpieczeństwa (we własnym zakresie) 4b Naczynie wzbiorcze (we własnym zakresie) 4 Grupa bezpieczeństwa Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową

87 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 6 Opis instalacji Gazowy kompaktowy kocioł grzewczy z techniką kondensacyjną ecocompact VSC Podział systemu hydraulicznego z wykorzystaniem wymiennika ciepła Instalacja z dwoma obiegami grzewczymi: obieg ogrzewania podłogowego, obieg ogrzewania radiatorowego Pogodowy regulator ogrzewania calormatic 40 Przygotowywanie ciepłej wody z wykorzystaniem wbudowanego warstwowego podgrzewacza zasobnikowego (układ z pierwszeństwem włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania instalacji Ten przykład konfiguracji nadaje się do stosowania w przypadku dwuobiegowej instalacji grzewczej, w której obieg ogrzewania podłogowego składa się z węŝownic wykonanych z rur z tworzywa sztucznego, nie odpornych na dyfuzyjne przenikanie tlenu, albo z cienkowarstwowych klimatyzowanych płyt podłogowych z przewodami z tworzywa sztucznego. W takich przypadkach zaleca się dokonać oddzielenia ogrzewania podłogowego od pozostałej reszty sieci przewodów rurowych przez wprowadzenie wymiennika ciepła wykonanego ze stali szlachetnej Zawór strefowy (8) naleŝy przewidzieć we własnym zakresie, jeśli obieg ogrzewania radiatorowego powinien być wykorzystywany niezaleŝnie od obiegu ogrzewania podłogowego (np. róŝne przedziały czasu ogrzewania i temperatury obniŝonej) Przy projektowaniu instalacji grzewczej naleŝy sprawdzić, czy wbudowane do kotła ecocompact VSC naczynie wzbiorcze jest wystarczające Przy projektowaniu instalacji grzewczej naleŝy pamiętać, aby we własnym zakresie zamontować w instalacji ogrzewania podłogowego naczynie wzbiorcze, którego wielkość musi być wystarczająca Poz. Nazwa Szt. Nr zamówienia Kocioł grzewczy ecocompact VSC wg wyboru b Pompa grzewcza do obiegu ogrzewania radiatorowego Pompa obiegu grzewczego lub rurowy zestaw pompowy bez zaworu mieszającego (a): Rp, pompa stopniowa Rp, pompa z regulowaną prędkością obrotową (szczegółowe informacje, patrz rozdział ) 0 Zawór termostatyczny grzejnika x ) wmontowana w kotle we własnym zakresie we własnym zakresie Regulator ogrzewania calormatic a Moduł zaworu mieszającego VR b 5 6a Urządzenie do zdalnego sterowania VR 8 (do regulatora pogodowego calomatic 40) Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym lub zastosowanie rurowego zestawu pompowego Czujnik temperatury zewnętrznej z odbiornikiem sygnału radiowego (DCF) ) wg wyboru w zestawie regulatora calormatic 40 7a Czujnik temperatury zasilania VR b Czujnik temperatury zasilania (czujnik przylgowy) do obiegu ogrzewania ze sterowaniem zaworu mieszającego 9 Termostat przylgowy VRC Czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym 7 Pompa ładująca podgrzewacz zasobnikowy 8 Zawór strefowy z samoczynną funkcją zamykania 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia Filtr zanieczyszczeń 8 Zawór trójdrogowy przełączający 40 Wymiennik ciepła 4a 4b Zawór bezpieczeństwa do obiegu ogrzewania podłogowego Naczynie wzbiorcze do obiegu grzewczego (odporne na korozję) w zestawie modułu zaworu mieszającego VR 6 wmontowany w podgrzewaczu zasobnikowym wmontowana w kotle we własnym zakresie we własnym zakresie we własnym zakresie we własnym zakresie wmontowany w kotle wmontowany w kotle we własnym zakresie we własnym zakresie 87

88 . Schematy hydrauliczne kotły VSC ecocompact Układ hydrauliczny wg przykładu 6 4 Grupa bezpieczeństwa na wlocie zimnej wody pitnej, (w zestawie konsoli przyłączeniowej ) 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową Konsola przyłączeniowa do swobodnego przyłączenia kotła od góry i od dołu ) Ilość i wymiar w zaleŝności od instalacji grzewczej 0586 x ) we własnym zakresie we własnym zakresie

89 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) (W przypadku montaŝu na ciennego Czujnik temperatury zewnętrznej Sygnał PWM pompy Urządzenie do zdalnego sterowania pompa cyrkulacyjna Czujnik temperatury zewnętrznej Czujnik temperatury zasilania (opcjonalnie) Przyłącze DCF Masa Masa Termostat przylgowy Wejście zasilania sieciowego niebieski czerwony biały turkusowy fioletowy Napięcie niskie Napięcie niskie zielony niebieski Pompa ładująca Pompa obiegu grzewczego Moduł wielofunkcyjny z 7 Wyjście Wyjście (zestyk roboczy) Wyjście (zestyk spoczynkowy) Pompa cyrkulacyjna 89

90 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) W przypadku montaŝu naściennego Czujnik temperatury zewnętrznej Termostat przylgowy Wejście zasilania sieciowego Pompa obiegu grzewczego Sygnał PWM pompy Urządzenie do zdalnego sterowania pompa cyrkulacyjna Czujnik temperatury zewnętrznej Czujnik temperatury zasilania (opcjonalnie) Przyłącze DCF Masa Masa niebieski czerwony biały turkusowy fioletowy Napięcie niskie Napięcie niskie zielony niebieski Pompa ładująca Pompa obiegu grzewczego Moduł wielofunkcyjny z 7 Wyjście Wyjście (zestyk roboczy) Wyjście (zestyk spoczynkowy) Pompa cyrkulacyjna 90

91 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) Sieciowy przewód zasilający 0 V~ Pompa cyrkulacyjna Pompa obiegu grzewczego Moduł zaworu mieszającego VR 6 W przypadku montaŝu naściennego Czujnik temperatury zewnętrznej Zawór mieszający obiegu grzewczego Wejście zasilania sieciowego Pompa obiegu grzewczego Czujnik temperatury zsilania obiegu grzewczego Sygnał PWM pompy Czujnik temperatury zasilania Urządzenie do zdalnego sterowania pompa cyrkulacyjna Czujnik temperatury zewnętrznej Czujnik temperatury zasilania (opcjonalnie) Przyłącze DCF Masa Masa niebieski czerwony biały turkusowy fioletowy Napięcie niskie Napięcie sieciowe zielony niebieski Pompa ładująca Pompa obiegu grzewczego 9

92 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu 4 Czujnik temperatury zewnętrznej biały biały biały Ŝółty czerwony Przyłącze telefoniczne do zdalnego sterowania naturalny naturalny Stopień Stopień Zawór mieszający obiegu grzewczego Zawór mieszający obiegu grzewczego Sieć 0 V Sieć 0 V biały biały biały Ŝółty pomarańczowy turkusowy Ŝółto-zielony biały naturalny naturalny Ŝółty Ŝółty beŝowy beŝowy naturalny czerwony turkusowy Wejście zasilania sieciowego Pompa obiegu grzewczego Pompa ładująca Czujnik temperatury zewnętrznej Czujnik temperatury zasilania VF (7c) Czujnik temperatury zasilania VF (7b Czujnik temperatury zasilania VF (7a) Pompa obiegu grzewczego Zawór mieszający obiegu grzewczego Pompa obiegu grzewczego Zawór mieszający obiegu grzewczego Pompa obiegu grzewczego Pompa cyrkulacyjna zielony niebieski fioletowy turkusowy Napięcie sieciowe Urządzenie do zdalnego sterowania VR 80 Urządzenie do zdalnego sterowania VR 80 Urządzenie do zdalnego sterowania VR 80 biały niebieski czerwony Napięcie niskie Masa Masa Przyłącze DCF Czujnik temperatury zasilania (opcjonalnie) Czujnik temperatury zewnętrznej Urządzenie do zdalnego sterowania, pompa cyrkulacyjna Sygnał PWM do pompy 9

93 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu 5 Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) W przypadku montaŝu naściennego Czujnik temperatury zewnętrznej Termostat przylgowy Wejście zasilania sieciowego Pompa obiegu grzewczego Sygnał PWM pompy Urządzenie do zdalnego sterowania pompa cyrkulacyjna Czujnik temperatury zewnętrznej Czujnik temperatury zasilania (opcjonalnie) Przyłącze DCF Masa Masa niebieski czerwony biały turkusowy fioletowy Napięcie niskie Napięcie niskie zielony niebieski Pompa ładująca Pompa obiegu grzewczego Moduł wielofunkcyjny z 7 Wyjście Wyjście (zestyk roboczy) Wyjście (zestyk spoczynkowy) Pompa cyrkulacyjna 9

94 . Schematy hydrauliczne kotły VSC ecocompact Elektryczny schemat montaŝowy układu hydraulicznego wg przykładu 6 Urządzenie do zdalnego sterowania VR 8 (opcjonalnie) Sieciowy przewód zasilający 0 V~ Pompa cyrkulacyjna Pompa obiegu grzewczego Zawór mieszający obiegu grzewczego Moduł zaworu mieszającego VR 6 W przypadku montaŝu naściennego Czujnik temperatury zewnętrznej Czujnik temperatury zasilania Wejście zasilania sieciowego Pompa obiegu grzewczego Czujnik temperatury zsilania obiegu grzewczego Sygnał PWM pompy Urządzenie do zdalnego sterowania pompa cyrkulacyjna Czujnik temperatury zewnętrznej Czujnik temperatury zasilania (opcjonalnie) Przyłącze DCF Masa Masa niebieski czerwony biały turkusowy fioletowy Napięcie niskie Napięcie sieciowe zielony niebieski Pompa ładująca Pompa obiegu grzewczego 94

95 . Schematy hydrauliczne kotły aurocompact VSC S Przegląd schematów hydraulicznych Przykład strona 96 aurocompact, pole kolektorów, jeden obieg grzewczy c.o. Przykład strona 98 aurocompact, pole kolektorów, dwa obiegi grzewcze c.o. 95

96 Przykłady instalacji aurocompact VSC S. Przykład : system aurocompact VSC S 96 z obiegiem ogrzewania radiatorowego Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu!na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu.naleŝy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł grzewczy aurocompact VSC S 96/ 00 Pompa obiegu grzewczego (wmontowana w systemie) 0 Zawór termostatyczny grzejnika Układ elektroniczny kotła Regulator pogodowy calormatic 40 4 Moduł wielofunkcyjny VR 40 (do uruchamiania pompy cyrkulacyjnej) 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w systemie) 9 Termostat przylgowy 4a Czujnik temperatury podgrzewacza zasobnikowego (wmontowany w systemie) 4b Czujnik temperatury podgrzewacza zasobnikowego (wmontowany w systemie) 5 Solarna konsola przyłączeniowa 5a Pompa obiegu solarnego (wmontowana w systemie) 5b Zawór bezpieczeństwa obiegu solarnego 5c Solarne naczynie wzbiorcze 5d Solarne naczynie wstępne 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w systemie) 0 Zawór zwrotny 8 Zawór pierwszeństwa włączenia (wmontowany w systemie) 9 Zawór termostatyczny do mieszania ciepłej wody uŝytkowej (wmontowany w systemie) 40 Wymiennik ciepła 96 (wmontowany w systemie) 4a Zawór bezpieczeństwa 4b Naczynie wzbiorcze (wmontowane w systemie) 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna 5 Zawór do regulacji temperatury w danym pomieszczeniu 58 Zawór kurkowy do napełniania i do opróŝniania 59 Odpowietrznik 6 Płaski kolektor solarny aurotherm VFK 45V 65 Pojemnik do mieszania i do wychwytywania cieczy solarnej 68 Czujnik temperatury kolektora

97 Przykłady instalacji aurocompact VSC S. Przykład : system aurocompact VSC S 96 z obiegiem ogrzewania radiatorowego Szczególnie zalecany zakres zastosowań Solarny system grzewczy aurocompact stosuje się do pozyskiwania energii solarnej, ogrzewania i przygotowywania ciepłej wody w nowo budowanych lub w modernizowanych domach jednorodzinnych. Miejsce ustawienia systemu moŝna swobodnie wybierać; zwarta budowa oraz przyjemna stylistyka sprawiają, Ŝe np. korzystny cenowo staje się montaŝ systemu w pomieszczeniu mieszkalnym lub na poddaszu w postaci dachowej centrali grzewczej. Opis System aurocompact jest gazowym kondensacyjnym systemem grzewczym, o zwartej budowie, dostarczanym w stanie gotowym do przyłączenia, wyposaŝonym juŝ w fabrycznie zamontowany warstwowy podgrzewacz zasobnikowy (50 l) z solarnym wymiennikiem ciepła. MoŜe pracować z otwartą lub zamkniętą komorą spalania oraz moŝna go łączyć z kolektorami rurowymi lub płaskimi. Obieg ogrzewania podłogowego jest sterowany bezpośrednio, a moc palnika modulowana w zakresie 0 00% mocy nominalnej. Obszerny program wyposaŝenia dodatkowego (w zakresie hydrauliki, sterowania i odprowadzania spalin), umoŝliwia skrócenie czasu montaŝu oraz ułatwia w sensie technicznym zmontowanie sprawnie funkcjonującego systemu. Regulator róŝnicowy do sterowania pracą instalacji solarnej oraz stacja solarna są fabrycznie zintegrowane z systemem aurocompact, a we własnym zakresie naleŝy zamontować jedynie elementy zabezpieczenia technicznego (zawór bezpieczeństwa oraz solarne naczynie wzbiorcze) w obiegu kolektorowym (musi się tutaj przestrzegać wytycznych do projektowania, które zamieszczono w rozdziale!). Dogrzewanie wody uŝytkowej odbywa się z wykorzystaniem kompletnie zmontowanego fabrycznie zespołu ładowania warstwowego podgrzewacza zasobnikowego, w którym równieŝ juŝ fabrycznie załoŝono zawór termostatyczny do jej mieszania na wypływie systemu aurocompact (zabezpieczenie przed poparzeniami). Opis części składowych i numery zamówień Poz. Nazwa Kocioł grzewczy aurocompact VSC S 96/ 00 Pompa obiegu grzewczego Szt. Nr zamówienia wmontowana w urządzeniu 0 Zawór termostatyczny grzejnika x ) we własnym zakresie Regulator pogodowy calormatic Moduł VR a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania w zestawie regulatora VRC 40 wmontowany w urządzeniu 9 Termostat przylgowy a Pompa obiegu kolektora 5b Zawór bezpieczeństwa obiegu solarnego, 6 barów, DN 5 wmontowana w urządzeniu 5c Solarne naczynie wzbiorcze 8 l we własnym zakresie 5d Solarne naczynie wstępne we własnym zakresie 7 Pompa ładująca podgrzewacz zasobnikowy 8 Zawór trójdrogowy przełączający 9 Zawór termostatyczny do mieszania ciepłej wody uŝytkowej 40 Wymiennik ciepła wmontowana w urządzeniu wmontowany w urządzeniu wmontowany w urządzeniu wmontowany w urządzeniu 4a Zawór bezpieczeństwa we własnym zakresie 4b Naczynie wzbiorcze w obiegu ogrzewania wmontowane w urządzeniu 4 Grupa bezpieczeństwa do 0 barów Pompa cyrkulacyjna we własnym zakresie 59 Odpowietrznik automatyczny instalacji solarnej z kurkowym zaworem odcinającym Płaski kolektor solarny aurotherm VFK 45V Czujnik temperatury kolektora VR ) Ilość i wymiar alternatywnie w zaleŝności od instalacji Dostarczony z urządzeniem Wytyczne do projektowania Aby zabezpieczyć membranę naczynia wzbiorczego przed zwiększonymi obciąŝeniami temperaturowymi w przypadku, gdy system stanowi dachową centralę grzewczą, to przed naczyniem wzbiorczym powinno się zamontować naczynie wstępne firmy Vaillant. Ponadto naleŝy pamiętać o przestrzeganiu wytycznych do projektowania, przedstawionych w rozdziale niniejszego przewodnika projektowania. 97

98 Przykłady instalacji aurocompact VSC S. Przykład : aurocompact VSC S 96 z obiegiem ogrzewania radiatorowego i podłogowego Uwaga! Rysunek uproszczony! Nie zastępuje fachowo wykonanego projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. System grzewczy aurocompact VSC S 96 Pompa obiegu grzewczego (wmontowana w systemie) a/b Pompa obiegu grzewczego (montowana we własnym zakresie) 0 Zawór termostatyczny grzejnika Układ elektroniczny kotła Regulator pogodowy VRC 40 a Moduł zaworu mieszającego VR 6 5 drogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7 Czujnik temperatury zasilania (czujnik NTC wmontowany w systemie) 7a Czujnik temperatury zasilania (obieg ogrzewania radiatorowego) 7b Czujnik temperatury zasilania (obieg ogrzewania z zaworem mieszającym) 9 Termostat przylgowy 4a Czujnik temperatury podgrzewacza zasobnikowego (wmontowany w systemie) 4b Czujnik temperatury podgrzewacza zasobnikowego (wmontowany w systemie) 5 Solarna konsola przyłączeniowa 5a Pompa obiegu solarnego (wmontowana w systemie) 5b Zawór bezpieczeństwa obiegu solarnego 5c Solarne naczynie wzbiorcze 5d Solarne naczynie wstępne 7 Pompa ładująca podgrzewacz zasobnikowy (wmontowana w systemie) 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 8 Zawór pierwszeństwa włączenia (wmontowany w systemie) 9 Zawór termostatyczny do mieszania ciepłej wody uŝytkowej (wmontowany w systemie) 40 Wymiennik ciepła (wmontowany w systemie) 4a Zawór bezpieczeństwa 4b Naczynie wzbiorcze (wmontowane w systemie) 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna 5 Zawór do regulacji temperatury w danym pomieszczeniu 58 Zawór kurkowy do napełniania i do opróŝniania 59 Odpowietrznik 6 Płaski kolektor solarny aurotherm VFK 45V 65 Pojemnik do mieszania i do wychwytywania cieczy solarnej 68 Czujnik temperatury kolektora 98

99 Przykłady instalacji aurocompact VSC S. Szczególnie zalecany zakres zastosowań Solarny system grzewczy aurocompact stosuje się do pozyskiwania energii solarnej, ogrzewania i przygotowywania ciepłej wody w nowo budowanych lub w modernizowanych domach jednorodzinnych. Miejsce ustawienia systemu moŝna swobodnie wybierać; zwarta budowa oraz przyjemna stylistyka sprawiają, Ŝe np. korzystny cenowo staje się montaŝ systemu w pomieszczeniu mieszkalnym lub na poddaszu w postaci dachowej centrali grzewczej. Opis System aurocompact jest gazowym kondensacyjnym systemem grzewczym, o zwartej budowie, dostarczanym w stanie gotowym do przyłączenia, wyposaŝonym juŝ w zamontowany warstwowy podgrzewacz zasobnikowy (50 l) z solarnym wymiennikiem ciepła. MoŜna go łączyć tylko z kolektorami płaskimi. Obszerny program wyposaŝenia dodatkowego (w zakresie hydrauliki, sterowania i odprowadzania spalin), umoŝliwia skrócenie czasu montaŝu oraz ułatwia w sensie technicznym zmontowanie sprawnie funkcjonującego systemu. Miejsce do wmontowania regulatorów ogrzewania VRC 400 i 40 firmy Vaillant jest równieŝ juŝ przygotowane. Regulator róŝnicowy do sterowania pracą instalacji solarnej oraz stacja solarna są fabrycznie zintegrowane z systemem aurocompact, a we własnym zakresie naleŝy zamontować jedynie elementy zabezpieczenia technicznego (zawór bezpieczeństwa oraz solarne naczynie wzbiorcze) w obiegu kolektorowym (musi się tutaj przestrzegać wytycznych do projektowania, które zamieszczono w rozdziale!). Dogrzewanie wody uŝytkowej odbywa się z wykorzystaniem kompletnie zmontowanego zespołu ładowania warstwowego podgrzewacza zasobnikowego, w którym równieŝ juŝ fabrycznie załoŝono zawór termostatyczny do jej mieszania na wypływie systemu aurocompact (zabezpieczenie przed poparzeniami). Wytyczne do projektowania Aby zabezpieczyć membranę naczynia wzbiorczego przed zwiększonymi obciąŝeniami temperaturowymi w przypadku, gdy system stanowi dachową centralę grzewczą, to przed naczyniem wzbiorczym powinno się zamontować naczynie wstępne firmy Vaillant. Opis części składowych i numery zamówień Poz. Nazwa System grzewczy aurocompact VSC S 96/ 00 Szt. Nr zamówienia Pompa obiegu grzewczego Wbudowana w kotle a,b Pompa obiegu grzewczego we własnym zakresie 0 Zawór termostatyczny grzejnika x ) we własnym zakresie Regulator pogodowy VRC a Moduł mieszacza VR drogowy zawór mieszający VRM napędzany silnikiem 6a Czujnik temperatury zewnętrznej 7a 7b Czujnik temperatury zasilania (obieg ogrzewania radiatorowego) Czujnik temperatury zasilania (obieg ogrzewania z zaworem mieszającym) Wg wyboru 9 Termostat przylgowy a Pompa obiegu kolektora 5b Zawór bezpieczeństwa obiegu solarnego, 6 barów, DN 5 w zestawie regulatora VRC 40 w zestawie regulatora VRC 40 w zestawie regulatora VRC 40 wmontowana w urządzeniu 5c Solarne naczynie wzbiorcze 8 l we własnym zakresie 5d Solarne naczynie wstępne we własnym zakresie 9 Zawór termostatyczny do mieszania ciepłej wody uŝytkowej wmontowany w urządzeniu 4a Zawór bezpieczeństwa we własnym zakresie 4b Naczynie wzbiorcze w obiegu ogrzewania wmontowane w urządzeniu 4 Grupa bezpieczeństwa do 0 barów Pompa cyrkulacyjna we własnym zakresie 59 Odpowietrznik automatyczny instalacji solarnej z kurkowym zaworem odcinającym Płaski kolektor solarny aurotherm VFK 45V Czujnik temperatury kolektora VR Dostarczony z urządzeniem ) Ilość i wymiar alternatywnie w zaleŝności od instalacji Ponadto naleŝy pamiętać o przestrzeganiu wytycznych do projektowania, przedstawionych w rozdziale niniejszego przewodnika projektowania. 99

100 Przykłady instalacji aurocompact VSC S. 00

101 . Schematy hydrauliczne kotły ecovit VKK Przegląd schematów hydraulicznych Przykład : strona 0 Przykład : strona 04 Przykład : strona 06 Przykład 4: strona 08 Przykład 5: strona 0 Przykład 6: strona Przykład 7: strona 4 Przykład 8: strona 6 Przykład 9: strona 8 0

102 . Schematy hydrauliczne kotły ecovit VKK Przykład (opcja) Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40s 6a Czujnik temperatury zewnętrznej 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna c.w.u. 0

103 . Schematy hydrauliczne kotły ecovit VKK Przykład Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK radiatorowy obieg grzewczy Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s (opcjonalnie: regulator temperatury pokojowej VRT...) Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego oraz pompowego zestawu ładującego (pierwszeństwo włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do jednoobiegowej instalacji grzewczej, zrealizowanej w postaci ogrzewania radiatorowego Włączanie pompy cyrkulacyjnej (46): Jeśli istnieje konieczność równoczesnego włączania pompy cyrkulacyjnej, to niezbędne jest zamontowanie modułu wielofunkcyjnego z 5 (nr zamówienia 06 5). Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru Pompa obiegu grzewczego wypos. dodatkowe 5 VIH R 50: VIH R 00 VIH R 00 VIH R 400 VIH R Zawór termostatyczny grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 0 Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego: Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza Zawór zwrotny w zestawie ładowania podgrzewacza 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Pompa cyrkulacyjna wypos. dodatkowe Montowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 5 (tylko do pompy cyrkulacyjnej) ) Ilość i wymiar alternatywnie w zaleŝności od instalacji ()

104 . Schematy hydrauliczne kotły ecovit VKK Przykład (opcja) Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK a Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH Regulator pogodowy VRC 40s a Moduł zaworu mieszającego 5 Trójdrogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 04

105 . Schematy hydrauliczne kotły ecovit VKK Przykład Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Hydrauliczne odsprzęglenie obieg ogrzewania podłogowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego (pierwszeństwo włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do jednoobiegowej instalacji grzewczej, zrealizowanej w postaci ogrzewania podłogowego Pompę cyrkulacyjną włącza regulator VRC 40s; okresy czasu pracy pompy cyrkulacyjnej moŝna indywidualnie zaprogramować Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru a Pompa do obiegu grzewczego z zaworem mieszającym 5 Podgrzewacz zasobnikowy VIH R 50: lub VIH R 00 VIH 00 VIH 400 VIH 500 Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) wypos. dodatkowe lub a Moduł zaworu mieszającego w zestawie regulatora VRC 40s 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 7a Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego: Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza Zawór zwrotny wchodzi w skład zestawu ładowania podgrzewacza, a w przeciwnym razie wypos. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Pompa cyrkulacyjna c.w.u. wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji 05

106 . Schematy hydrauliczne kotły ecovit VKK Przykład (opcja) Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK a Pompa obiegu grzewczego (wypos. dodatkowe) b Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH Regulator pogodowy VRC 40s a Moduł zaworu mieszającego 5 Trójdrogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7b Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 40 Wymiennik ciepła 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 06

107 . Schematy hydrauliczne kotły ecovit VKK Przykład Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Podział systemu hydraulicznego przez zastosowanie wymiennika ciepła obieg ogrzewania podłogowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego (pierwszeństwo włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do jednoobiegowej instalacji grzewczej, zrealizowanej w postaci ogrzewania podłogowego, przy czym albo obieg grzewczy składa się z pętli ułoŝonych z rur z tworzywa sztucznego, nie odpornych na dyfuzyjne przenikanie tlenu, Pompę cyrkulacyjną włącza regulator VRC 40s; okresy czasu pracy pompy cyrkulacyjnej moŝna indywidualnie zaprogramować Przy projektowania konfiguracji instalacji grzewczej z obiegiem ogrzewania podłogowego naleŝy pamiętać, aby przewidzieć w niej naczynie wzbiorcze o wystarczającej pojemności Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru a Pompa do obiegu grzewczego z zaworem mieszającym b Pompa do obiegu ogrzewania podłogowego (odporna na korozję) 5 Podgrzewacz zasobnikowy VIH R 50: lub VIH R 00 VIH 00 VIH 400 VIH 500 Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) wypos. dodatkowe wypos. dodatkowe lub a Moduł zaworu mieszającego w zestawie regulatora VRC 40s 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 7b Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego: Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza Zawór zwrotny wchodzi w skład zestawu ładowania podgrzewacza, a w przeciwnym razie wypos. dodatkowe 40 Wymiennik ciepła wypos. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Pompa cyrkulacyjna c.w.u. wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji 07

108 . Schematy hydrauliczne kotły ecovit VKK Przykład 4 (opcja) Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK Pompa obiegu grzewczego (wypos. dodatkowe) a Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40s a Moduł zaworu mieszającego 5 Trójdrogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 08

109 . Schematy hydrauliczne kotły ecovit VKK Przykład 4 Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Hydrauliczne odsprzęglenie Instalacja z dwoma obiegami grzewczymi: obieg ogrzewania podłogowego, obieg ogrzewania radiatorowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego (pierwszeństwo włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do instalacji grzewczej z obiegami, które powinny być regulowane niezaleŝnie od siebie MoŜliwość indywidualnej regulacji temperatur systemu w obydwóch obiegach grzewczych MoŜliwość indywidualnego programowania okresów czasu ogrzewania w obydwóch obiegach grzewczych Pompę cyrkulacyjną włącza regulator VRC 40s; okresy czasu pracy pompy cyrkulacyjnej moŝna indywidualnie zaprogramować Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru Pompa do obiegu grzewczego radiatorowego wmontowana w kotle a Pompa do obiegu grzewczego z zaworem mieszającym 5 Podgrzewacz zasobnikowy VIH R 50: lub VIH R 00 VIH 00 VIH 400 VIH 500 wypos. dodatkowe lub Zawór termostatyczny grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Moduł zaworu mieszającego w zestawie regulatora VRC 40s 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 7a Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego: Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza Zawór zwrotny wchodzi w skład zestawu ładowania podgrzewacza, a w przeciwnym razie wypos. dodatkowe Zawór regulacyjny ze wskaźnikiem połoŝenia wypos. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Pompa cyrkulacyjna wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji 09

110 . Schematy hydrauliczne kotły ecovit VKK Przykład 5 (opcja) (Option) a a 0V~ b 40 0 a Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK Pompa obiegu grzewczego (wypos. dodatkowe) a Pompa obiegu grzewczego (wypos. b dodatkowe) Pompa obiegu grzewczego (wypos. dodatkowe) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40s a Moduł zaworu mieszającego 5 Trójdrogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7b Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 0 Zawór regulacyjny ze wskaźnikiem połoŝenia 40 Wymiennik ciepła 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową

111 . Schematy hydrauliczne kotły ecovit VKK Przykład 5 Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Podział systemu hydraulicznego przez zastosowanie wymiennika ciepła Instalacja z dwoma obiegami grzewczymi: obieg ogrzewania podłogowego, obieg ogrzewania radiatorowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego (pierwszeństwo włączenia podgrzewacza zasobnikowego) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do instalacji grzewczej z obiegami, które powinny być regulowane niezaleŝnie od siebie. Podział systemu hydraulicznego przez zastosowanie wymiennika ciepła wykonanego ze stali szlachetnej jest niezbędne w przypadku, gdy obieg grzewczy ogrzewania podłogowego składa się z pętli ułoŝonych z rur z tworzywa sztucznego, nie odpornych na dyfuzyjne przenikanie tlenu MoŜliwość indywidualnej regulacji temperatur systemu w obydwóch obiegach grzewczych MoŜliwość indywidualnego programowania okresów czasu ogrzewania w obydwóch obiegach grzewczych Pompę cyrkulacyjną włącza regulator VRC 40s; okresy czasu pracy pompy cyrkulacyjnej moŝna indywidualnie zaprogramować Przy projektowania konfiguracji instalacji grzewczej z obiegiem ogrzewania podłogowego naleŝy pamiętać, aby przewidzieć w niej naczynie wzbiorcze o wystarczającej pojemności Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru Pompa do obiegu grzewczego radiatorowego wmontowana w kotle a Pompa do obiegu grzewczego z zaworem mieszającym b Pompa do obiegu ogrzewania podłogowego (odporna na korozję) 5 Podgrzewacz zasobnikowy VIH R 50: lub VIH R 00 VIH 00 VIH 400 VIH 500 wypos. dodatkowe wypos. dodatkowe lub Zawór termostatyczny grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Moduł zaworu mieszającego w zestawie regulatora VRC 40s 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 7b Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego: Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza Zawór zwrotny wchodzi w skład zestawu ładowania podgrzewacza, a w przeciwnym razie wypos. dodatkowe Zawór regulacyjny ze wskaźnikiem połoŝenia wypos. dodatkowe 40 Wymiennik ciepła wypos. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Pompa cyrkulacyjna wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji

112 . Schematy hydrauliczne kotły ecovit VKK Przykład 6 6a (opcja) (Option) a 0 0~ b Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK Pompa obiegu grzewczego (wypos. dodatkowe) 7 Solarny podgrzewacz zasobnikowy ciepłej wody 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 40s 6a Czujnik temperatury zewnętrznej 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 5 Stacja solarna 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 9 Zawór termostatyczny do mieszania ciepłej wody 4a Zawór bezpieczeństwa 4b Solarne naczynie wzbiorcze 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna 58 Zawór kurkowy do napełniania i do opróŝniania 6 Kolektor słoneczny 65 Pojemnik do mieszania i do wychwytywania cieczy solarnej 68 Czujnik temperatury kolektora

113 . Schematy hydrauliczne kotły ecovit VKK Przykład 6 Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Instalacja solarna do podgrzewania wody pitnej Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem solarnego podgrzewacza zasobnikowego VIH S 00/400 Wytyczne do projektowania konfiguracji: Regulacja instalacji solarnej odbywa się przy wykorzystaniu wbudowanego do gazowego kotła kondensacyjnego ecovit VKK regulatora TECTRONIK. Instalacja słuŝy do podgrzewania wody pitnej za pomocą energii promieniowania słonecznego. Słońce nagrzewa znajdujący się w kolektorze absorber i krąŝący tam nośnik ciepła (mieszanka wody i środka zabezpieczającego przed zamarzaniem). Poprzez dolną węŝownicę w solarnym podgrzewaczu zasobnikowym VIH S 00/400 następuje przekazanie ciepła wodzie pitnej. W przypadku, gdy natęŝenie promieniowania słonecznego jest zbyt małe, to wodę pitną w solarnym podgrzewaczu zasobnikowym dogrzewa górna węŝownica. Pompę obiegową w stacji solarnej (5) moŝna włączać za pomocą dodatkowo montowanego modułu wielofunkcyjnego z 5 (nr zamówienia 06 5) Jeśli istnieje konieczność równoczesnego włączania pompy cyrkulacyjnej (46), to niezbędne jest zamontowanie elektronicznej skrzynki przyłączeniowej, będącej wyposaŝeniem specjalnym (nr zamówienia 06 48) Termostat przylgowy (9) nastawia się w taki sposób, aby po uzyskaniu przez ciepłą wodę Ŝądanej temperatury (np C) następowało wyłączenie pompy cyrkulacyjnej. Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru Pompa obiegu grzewczego wypos. dodatkowe 7 Solarny podgrzewacz zasobnikowy ciepłej wody VIH S 00/400/500 według wyboru 0 Zawór termostatyczny grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 9 Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego Stacja solarna Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza i z pozycją Zawór zwrotny 4 wypos. dodatkowe 9 Zawór termostatyczny do mieszania ciepłej wody a Zawór bezpieczeństwa wypos. dodatkowe 4b Solarne naczynie wzbiorcze 8 l Solarne naczynie wzbiorcze 5 l 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności powyŝej 00 l Pompa cyrkulacyjna wypos. dodatkowe 58 Zawór kurkowy do napełniania i do opróŝniania wypos. dodatkowe 6 Kolektor płaski VFK.0 x ) Pojemnik do mieszania i do wychwytywania cieczy solarnej 5 l Czujnik temperatury kolektora wyposaŝenie dodatk. Montowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 5 do sterowania pompy obiegowej w stacji solarnej 5) WyposaŜenie specjalne: elektroniczna skrzynka przyłączeniowa do sterowania pompy obiegu solarnego i jednej pompy cyrkulacyjnej) ) Ilość i wymiar alternatywnie w zaleŝności od instalacji () 06 5 () 06 48

114 . Schematy hydrauliczne kotły ecovit VKK Przykład 7 6a (opcja) (Option) a 5 0V~ 59 7b a a 0~ b a 0 46 Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. Kocioł ecovit VKK a Pompa obiegu grzewczego (wypos. dodatkowe) 7 Solarny podgrzewacz zasobnikowy ciepłej wody Regulator pogodowy VRC 40s a Moduł zaworu mieszającego 5 Trójdrogowy zawór mieszający VRM 6a Czujnik temperatury zewnętrznej 7b Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy VRC 964 do obiegu ogrzewania podłogowego 9a Termostat przylgowy VRC 964 do pompy cyrkulacyjnej 0 Czujnik temperatury kotła (wmontowany w kotle) 4 Czujnik temperatury podgrzewacza zasobnikowego 5 Stacja solarna 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 9 Zawór termostatyczny do mieszania ciepłej wody 4a Zawór bezpieczeństwa 4b Solarne naczynie wzbiorcze 4 Grupa bezpieczeństwa 46 Pompa cyrkulacyjna 5 Zawór sterowany temperaturą pokojową 58 Zawór kurkowy do napełniania i do opróŝniania 6 Kolektor słoneczny 65 Pojemnik do mieszania i do wychwytywania cieczy solarnej 68 Czujnik temperatury kolektora 4

115 4. Schematy hydrauliczne kotły ecovit VKK Przykład 7 Opis instalacji Gazowy, kondensacyjny kocioł grzewczy ecovit VKK Instalacja solarna do podgrzewania wody pitnej Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 40s Przygotowywanie ciepłej wody z wykorzystaniem solarnego podgrzewacza zasobnikowego VIH S 00/400 Wytyczne do projektowania konfiguracji: Regulacja instalacji solarnej odbywa się przy wykorzystaniu wbudowanego do gazowego kotła kondensacyjnego ecovit VKK regulatora TECTRONIK. Instalacja słuŝy do podgrzewania wody pitnej za pomocą energii promieniowania słonecznego. Słońce nagrzewa znajdujący się w kolektorze absorber i krąŝący tam nośnik ciepła (mieszanka wody i środka zabezpieczającego przed zamarzaniem). Poprzez dolną węŝownicę w solarnym podgrzewaczu zasobnikowym VIH S 00/400 następuje przekazanie ciepła wodzie pitnej. W przypadku, gdy natęŝenie promieniowania słonecznego jest zbyt małe, to wodę pitną w solarnym podgrzewaczu zasobnikowym dogrzewa górna węŝownica. Pompę obiegową w stacji solarnej (5) moŝna włączać za pomocą dodatkowo montowanego modułu wielofunkcyjnego z 5 (nr zamówienia 06 5) Jeśli istnieje konieczność równoczesnego włączania pompy cyrkulacyjnej (46), to niezbędne jest zamontowanie elektronicznej skrzynki przyłączeniowej, będącej wyposaŝeniem specjalnym (nr zamówienia 06 48) Termostat przylgowy (9) nastawia się w taki sposób, aby po uzyskaniu przez ciepłą wodę Ŝądanej temperatury (np C) następowało wyłączenie pompy cyrkulacyjnej. Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr zamówienia Kocioł ecovit VKK wraz z pozycją 0 według wyboru a Pompa obiegu grzewczego wypos. dodatkowe 7 Solarny podgrzewacz zasobnikowy ciepłej wody VIH S 00/400 Regulator ogrzewania VRC 40s wraz z poz. 6a (opcjonalnie montowany na ścianie lub wbudowany w kotle grzewczym) według wyboru a Moduł zaworu mieszającego w zestawie regulatora VRC 40s 5 Trójdrogowy zawór mieszający VRM - / VRM - / 4 VRM - Silnik zaworu mieszającego wraz z zestawem montaŝowym ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 40s 7b Czujnik temperatury zasilania VRC 69 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym 9 Termostat przylgowy do obiegu ogrzewania podłogowego VRC 964 9a Termostat przylgowy do pompy cyrkulacyjnej VRC Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza zasobnikowego (w zestawie czujników do systemu solarnego) Stacja solarna Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza i z pozycją Zawór zwrotny 4 wypos. dodatkowe 9 Zawór termostatyczny do mieszania ciepłej wody a Zawór bezpieczeństwa wypos. dodatkowe 4b Solarne naczynie wzbiorcze 8 l Solarne naczynie wzbiorcze 5 l 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności powyŝej 00 l Pompa cyrkulacyjna wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe 58 Zawór kurkowy do napełniania i do opróŝniania wypos. dodatkowe 6 Kolektor płaski VFK.0 x ) Pojemnik do mieszania i do wychwytywania cieczy solarnej 5 l 68 Czujnik temperatury kolektora (w zestawie czujników do systemu solarnego) Montowane wyposaŝenie dodatkowe: moduł wielofunkcyjny z 5 do sterowania pompy obiegowej w stacji solarnej 5) WyposaŜenie specjalne: elektroniczna skrzynka przyłączeniowa do sterowania pompy obiegu solarnego i jednej pompy cyrkulacyjnej) ) Ilość i wymiar alternatywnie w zaleŝności od instalacji () 06 5 ()

116 4. Schematy hydrauliczne kotły ecovit VKK Przykład 8 6a a b c 0 V~ 0 0 7b 7c a b c 5a 4 4 5b 46 0 V~ 0 V~ 7a a b Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. a Kocioł ecovit VKK b Kocioł ecovit VKK Pompa obiegu kotła (wypos. dodatkowe) a Pompa obiegu grzewczego (obieg radiatorowy) b Pompa obiegu grzewczego (obieg z zaworem mieszającym) c Pompa obiegu grzewczego (obieg z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5a Trójdrogowy zawór mieszający obiegu grzewczego 5b Trójdrogowy zawór mieszający obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg radiatorowy) 7b Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) Zdalne sterowanie VR 90, po jednym na kaŝdy obieg grzewczy, 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 6 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową

117 . Schematy hydrauliczne kotły ecovit VKK Przykład 8 Opis instalacji Modulowany układ kaskadowy: x gazowy, kondensacyjny kocioł grzewczy ecovit VKK Hydrauliczne odsprzęglenie Instalacja grzewcza -obiegowa: obieg z ogrzewaniem radiatorowym obiegi ogrzewania podłogowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH Wytyczne do projektowania konfiguracji: Modulowana kaskada z gazowymi kotłami kondensacyjnymi W regulatorze VRC 60 moŝna tę konfigurację wybrać jako Schemat hydrauliczny 7 Do przygotowywania ciepłej wody wykorzystuje się kocioł ; brak zmiany kolejności pracy kotłów. MoŜliwa jest równieŝ praca równoległa: ogrzewanie z wykorzystaniem kotła oraz przygotowywanie ciepłej wody z wykorzystaniem kotła. Ogrzewanie w układzie regulacji kaskadowej obydwóch kotłów ze uprzednim nastawieniem ich kolejności MoŜliwość indywidualnej regulacji temperatur systemu w kaŝdym obiegu grzewczym MoŜliwość indywidualnego programowania okresów ogrzewania dla wszystkich obiegów grzewczych Praca pompy cyrkulacyjnej programowalna indywidualnie Włączenie gazowych kotłów kondensacyjnych do układu hydraulicznego zapewnia sprzęgło hydrauliczne Do wykonania układu do odprowadzania spalin kaskady kotłów są do dyspozycji odpowiednie elementy wyposaŝenia dodatkowego Opis części składowych i numery zamówień Poz. Nazwa a/b Gazowy kocioł kondensacyjny ecovit VKK wraz z pozycją 0 Szt. Nr zamówienia kotły o tej samej mocy Pompa obiegu kotła wypos. dodatkowe a/b/c Pompy obiegów grzewczych wypos. dodatkowe 5 Podgrzewacz zasobnikowy VIH R 50: lub VIH R 00 VIH 00 VIH 400 VIH lub Zawór termostatyczny grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 60 wraz z poz. 6a i 7a, 7b, 7c, 4 5a/b Trójdrogowy zawór mieszający z siłownikiem VRM - / VRM - / 4 VRM - VRM - ¼ ) a Czujnik temperatury zewnętrznej w zestawie regulatora VRC 60 7a Czujnik temperatury zasilania VR 0 (czujnik zanurzeniowy) do obiegu radiatorowego oraz do regulacji kaskady 7b Czujnik temperatury zasilania VR 0 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym 7c Czujnik temperatury zasilania VR 0 (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym w sprzęgle hydraulicznym WH 40 lub WH 95 w zestawie regulatora VRC 60 w zestawie regulatora VRC 60 9 Termostat przylgowy VRC Czujnik temperatury kotła wmontowany w kotle Zdalne sterowanie VR 90, po jednym na kaŝdy a/b/c obieg grzewczy, Czujnik temperatury podgrzewacza zasobnikowego Wraz z VRC 60 7 Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza i z pozycją Zawór zwrotny wypos. dodatkowe Zawór regulacyjny ze wskaźnikiem połoŝenia wypos. dodatkowe 4 Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do 0 barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyŝej 00 l x ) Sprzęgło hydrauliczne, w zaleŝności od wielkości: wypos. dodatkowe 46 Pompa cyrkulacyjna c.w.u. wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji 7

118 . Schematy hydrauliczne kotły ecovit VKK Przykład 9 a b c 6a 0 7b 5 5 7c 0V~ a b c 4 5a 5b 4 0 V~ 0 V~ 7a a b Uwaga! Rysunek uproszczony! Nie zastępuje projektu! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających, niezbędnych dla wykonania jej fachowego montaŝu. NaleŜy przestrzegać zachowania odpowiednich norm i wytycznych. a Kocioł ecovit VKK b Kocioł ecovit VKK Pompa obiegu kotła (wypos. dodatkowe) a Pompa obiegu grzewczego (obieg radiatorowy) b Pompa obiegu grzewczego (obieg z zaworem mieszającym) c Pompa obiegu grzewczego (obieg z zaworem mieszającym) 5 Podgrzewacz zasobnikowy ciepłej wody VIH 0 Zawór termostatyczny grzejnika Regulator pogodowy VRC 60 5a Trójdrogowy zawór mieszający obiegu grzewczego 5b Trójdrogowy zawór mieszający obiegu grzewczego 6a Czujnik temperatury zewnętrznej 7a Czujnik temperatury zasilania (obieg radiatorowy) 7b Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 7c Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) 9 Termostat przylgowy 0 Czujnik temperatury kotła (wmontowany w kotle) Zdalne sterowanie VR 90, po jednym na kaŝdy obieg grzewczy, 4 Czujnik temperatury podgrzewacza zasobnikowego 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Zawór regulacyjny ze wskaźnikiem połoŝenia 4 Grupa bezpieczeństwa 45 Sprzęgło hydrauliczne 46 Pompa cyrkulacyjna c.w.u. 5 Zawór sterowany temperaturą pokojową 8

119 . Schematy hydrauliczne kotły ecovit VKK Przykład 9 Opis instalacji Modulowany układ kaskadowy: x gazowy, kondensacyjny kocioł grzewczy ecovit VKK Ustalona zmiana kolejności pracy kotłów Hydrauliczne odsprzęglenie Instalacja grzewcza -obiegowa: obieg z ogrzewaniem radiatorowym obiegi ogrzewania podłogowego Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH Wytyczne do projektowania konfiguracji: Modulowana kaskada z gazowymi kotłami kondensacyjnymi i ze zmianą kolejności pracy kotłów Przygotowywanie ciepłej wody w układzie z pierwszeństwem włączenia podgrzewacza zasobnikowego przy wykorzystaniu albo obydwóch kotłów albo tylko jednego MoŜliwość indywidualnej regulacji temperatur systemu we wszystkich obiegach grzewczych MoŜliwość indywidualnego programowania okresów ogrzewania we wszystkich obiegach grzewczych Praca pompy cyrkulacyjnej programowalna indywidualnie Włączenie gazowych kotłów kondensacyjnych do układu hydraulicznego zapewnia sprzęgło hydrauliczne Do wykonania układu do odprowadzania spalin kaskady kotłów są do dyspozycji odpowiednie elementy wyposaŝenia dodatkowego Opis części Opis składowych części składowych i numery zamówień i numery zamówień Poz. Nazwa Poz. Nazwa Szt. Nr zamówienia Szt. Nr zamówienia a/b Gazowy a/b Gazowy kocioł kondensacyjny kocioł kondensacyjny ecovit VKK ecovit wraz VKK wraz kotły o tej samej kotły o mocy tej samej mocy z pozycją z pozycją 0 0 Pompa Pompa obiegu kotła obiegu kotła wypos. dodatkowe wypos. dodatkowe a/b/c Pompy a/b/c Pompy obiegów obiegów grzewczych grzewczych wypos. dodatkowe wypos. dodatkowe 5 Podgrzewacz 5 Podgrzewacz zasobnikowy zasobnikowy VIH R 50: VIH R lub VIH 00 lub VIH R 00 VIH VIH R 00 VIH VIH R Zawór termostatyczny grzejnika VIH R 500 x ) wypos. dodatkowe Regulator ogrzewania VRC 60 wraz z poz. 6a i Zawór termostatyczny 7b grzejnika x ) wypos. dodatkowe Regulator ogrzewania VRC 60 wraz z poz. 6a i a Moduł zaworu mieszającego VRC-MK-TEC wraz a, 7b, 7c, 4 z poz. 7c 5a/b Trójdrogowy zawór mieszający z siłownikiem ) 5a/b Trójdrogowy zawór mieszający ) VRM - / VRM / 009 VRM - / VRM / VRM VRM VRM - ¼ VRM ¼ a Czujnik Silnik temperatury zaworu zewnętrznej mieszającego wraz z zestawem montaŝowym w zestawie regulatora VRC a Czujnik 6a Czujnik temperatury temperatury zasilania zewnętrznej VR 0 w sprzęgle w hydraulicznym WH ra VRC 40 lub 60 WH zestawie regulato- (czujnik zanurzeniowy) do obiegu radiatorowego oraz do regulacji kaskady 95 7a Czujnik temperatury zasilania VRC 69 (czujnik w sprzęgle hydraulicznym regulatora WH 40 lub 7b Czujnik zanurzeniowy) temperatury zasilania do obiegu VR radiatorowego 0 oraz do w zestawie (czujnik regulacji przylgowy) kaskady do obiegu grzewczego VRC 60 WH 95 z zaworem mieszającym 7b Czujnik temperatury zasilania VRC 69 (czujnik w zestawie regulatora regulatora VRC 60 7c Czujnik przylgowy) temperatury do zasilania obiegu grzewczego VR 0 z zaworem w zestawie (czujnik mieszającym przylgowy) do obiegu grzewczego VRC 60 z zaworem mieszającym 7c Czujnik temperatury zasilania VRC 69 (czujnik w zestawie modułu 9 Termostat przylgowy) przylgowy do VRC obiegu 964 grzewczego z zaworem zaworu mieszającego VRC-MK-TEC w 0 Czujnik mieszającym temperatury kotła wmontowany kotle Zdalne 9 sterowanie Termostat przylgowy VR 90, po VRC jednym 964 na kaŝdy a/b/c obieg 0 grzewczy, Czujnik temperatury kotła wmontowany w kotle 4 Czujnik temperatury podgrzewacza Wraz z VRC 60 Urządzenia do zdalnego sterowania, po jednym na zasobnikowego a/b/c kaŝdy obieg grzewczy, opcjonalnie: 7 Pompa VRC ładująca FBGw podgrzewacz z zegarem zasobnikowy wraz z zestawem VRC ładowania FBGd bez podgrzewacza zegara i z pozycją Czujnik temperatury podgrzewacza zasobnikowego w zestawie regulatora 0 Zawór zwrotny VRC wypos. dodatkowe 60 Zawór 7 regulacyjny Pompa ładująca ze wskaźnikiem podgrzewacz połoŝenia zasobnikowy wraz wypos. dodatkowe Grupa bezpieczeństwa z zestawem ładowania do przyłączenia podgrzewacza zimnej i z pozycją 0 wody 0 przy Zawór nadciśnieniu zwrotny w sieci do 0 barów: wypos. dodatkowe do podgrzewaczy o pojemności do 00 l x ) Zawór regulacyjny ze wskaźnikiem połoŝenia wypos. dodatkowe do podgrzewaczy o pojemności powyŝej 00 l Grupa bezpieczeństwa do przyłączenia zimnej 45 Sprzęgło hydrauliczne, w zaleŝności od wypos. dodatkowe wody przy nadciśnieniu w sieci do 0 barów: wielkości: do podgrzewaczy o pojemności do 00 l x ) do podgrzewaczy o pojemności powyŝej 00 l Pompa cyrkulacyjna c.w.u. wypos. dodatkowe 45 Sprzęgło hydrauliczne, w zaleŝności od wielkości: wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar 46 alternatywnie Pompa cyrkulacyjna w zaleŝności od instalacji wypos. dodatkowe 5 Zawór sterowany temperaturą pokojową x ) wypos. dodatkowe ) Ilość i wymiar alternatywnie w zaleŝności od instalacji 9

120 4. Przegląd systemowy kotły ecotec VC/VCW plus, pro MoŜliwości tworzenia kombinacji z wykorzystaniem elementów wyposaŝenia systemowego VC 6/-5 VC 86/-5 VC 46/-5 VC 06/-5 VC 76/-5 VCW 96/-5 Podgrzewacze zasobnikowe ciepłej wody VIH R 0 VIH R 50 VIH R 00 VIH R 00 VIH R 400 VIH R 500 VIH S 00 VIH S 400 VIH S 500 Technika regulacyjna VRT 40 VRT 0 VRT 60 VRT 60f VRC 400 VRC 40 VRC 40f VRC 60 VRS 60 VCW 6/- Układ powietrzno-spalinowy 80/5 z przewodem do odprowadzania spalin w szybie, przewód sztywny z wyprowadzeniem przez dach, pionowym lub poziomym WyposaŜenie hydrauliczne Konsola podłączeniowa w dostawie w dostawie Zestaw wyposaŝenia uzupełniającego do podgrzewacza zasobnikowego kombinacja zaleca kombinacja moŝliwa kombinacja nie moŝliwa 0

121 4. Przegląd systemowy kotły ecotec VU MoŜliwości tworzenia kombinacji z wykorzystaniem elementów wyposaŝenia systemowego VU 466/-5 VU 656/-5 Podgrzewacze zasobnikowe ciepłej wody VIH R 0 VIH R 50 VIH R 00 VIH R 00 VIH R 400 VIH R 500 VIH RL 00/60 VIH RL 400/60 VIH RL 500/60 VIH S 00 VIH S 400 VIH S 500 Technika regulacyjna VRT 9 VRC 400 VRC 40 VRC 60 VRS 60 Układ powietrzno-spalinowy 80/5 z przewodem do odprowadzania spalin w szybie, przewód sztywny z wyprowadzeniem przez dach, pionowym lub poziomym kombinacja zaleca kombinacja moŝliwa kombinacja nie moŝliwa

122 4. Przegląd systemowy kotły ecocompact i ecovit MoŜliwości tworzenia kombinacji z wykorzystaniem elementów wyposaŝenia systemowego kocioł ecocompact VSC ecocompact VSC aurocompact VSC S VSC S 96-C 00 Technika regulacyjna VRT 60 VRC 9 VRC 400 VRC 40 VRC 60 VRS 60 Układ powietrzno-spalinowy 80/5 z wyprowadzeniem przez dach, pionowym lub poziomym z przewodem do odprowadzania spalin na zewnętrznej fasadzie Przyłączenie do LAS (do systemu powietrzno-spalinowego) WyposaŜenie hydrauliczne Konsola montaŝowa WyposaŜenie do przyłączenia instalacji solarnej kombinacja zaleca kombinacja moŝliwa kombinacja nie moŝliwa Kotły ecovit/ VKK/ 6/ VKK/ 86/ VKK/ 66/ VKK/ 476/ Podgrzewacze zasobnikowe ciepłej wody VIH K 00 VIH R 0 VIH R 50 VIH R 00 VIH R 00 VIH R 400 VIH R 500 VIH S 00 VIH S 400 VIH S 500 Technika regulacyjna VRC 90 VRC 40s VRC 40s VRC 60 VRS 60 Układ powietrzno-spalinowy 80/5 z przewodem do odprowadzania spalin w szybie, przewód sztywny z wyprowadzeniem przez dach, pionowym lub poziomym WyposaŜenie hydrauliczne Konsola podłączeniowa Zestaw wyposaŝenia uzupełniającego do podgrzewacza zasobnikowego kombinacja zaleca kombinacja moŝliwa kombinacja nie moŝliwa

123 5. Przygotowywanie ciepłej wody Przegląd podgrzewaczy zasobnikowych VIH Charakterystyka podgrzewaczy zasobnikowych Pojemność Nr katal. unistor VIH K 00 Podgrzewacz zasobnikowy ciepłej wody, ogrzewany pośrednio, stojący. Wymiary i stylistyka dostosowane do gazowych kotłów grzewczych VKK. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). VIH K l unistor VIH CQ 0, Podgrzewacz zasobnikowy ciepłej wody, ogrzewany pośrednio, stojący. Obudowa w formie prostopadłościanu. Wymiary i stylistyka dostosowane do gazowych kotłów grzewczych VU. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). VIH CQ 0 0 l unistor VIH R 0 do 00 Podgrzewacz zasobnikowy ciepłej wody, ogrzewany pośrednio, stojący. Obudowa okrągła. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). VIH R 0 VIH R 50 VIH R 00 VIH R 00 do R 500 Podgrzewacz zasobnikowy ciepłej wody, ogrzewany pośrednio, stojący. Obudowa okrągła. Technika dostosowana do kotłów grzewczych firmy Vaillant. Otwór do czyszczenia. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). VIH R 00 VIH R 400 VIH R 500 actostor VIH RL actostor VIH RL 00-0 actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL Podgrzewacz zasobnikowy ustawiany obok kotła, zasada ładowania warstwowego, system ładowania warstwowego o mocy 60 kw lub 0 kw, stanowiący całkowicie zmontowany moduł, który moŝna łatwo załoŝyć w podgrzewaczu, anoda prądu obcego, kontrola stanu anody i wymiennika ciepła z wykorzystaniem komunikatów o konieczności przeprowadzenia prac konserwacyjnych VIH S 00/400/500 do systemu solarnego. wymienniki ciepła: do obiegu solarnego oraz do konwencjonalnego obiegu grzewczego. MoŜliwość przyłączenia grzałki elektrycznej. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). Otwór do czyszczenia. Nastawialne nóŝki. Obudowa okrągła. VIH S 00 VIH S 400 VIH S 500 VPS SC 700 Bufor wody grzewczej o poj. 700 l. z wbudowanym wewnątrz 80-litrowym, emaliowanym podgrzewaczem wody uŝytkowe. MoŜliwość przyłączenia grzałki elektrycznej. Izolacja cieplna nie zawiera fluoro- i chlorowęglowodorów (FCKW). Otwór do czyszczenia. Nastawialne nóŝki. Obudowa okrągła 0 l 50 l 00 l 00 l 400 l 500 l 00 l 400 l 500 l 00 l 400 l 500 l

124 5 Przygotowywanie ciepłej wody Przegląd: wyposaŝenie dodatkowe do podgrzewaczy zasobnikowych VIH Nazwa Rysunek Nr katalog. Grupa bezpieczeństwa do podgrzewaczy zasobnikowych VIH R, VIH CQ o pojemności do 00 litrów, bez reduktora ciśnienia wody maks. nadciśnienie w sieci do 0 bar, składająca się z: zaworu bezpieczeństwa R ½, zaworu zwrotnego, zaworu odcinającego, przyłączy R ¾, bosy króciec 5 mm Grupa bezpieczeństwa do podgrzewaczy zasobnikowych ponad 00 litrów bez reduktora ciśnienia wody maks. nadciśnienie w sieci do 0 bar, składająca się z: zaworu bezpieczeństwa R ¾, zaworu zwrotnego, zaworu odcinającego, przyłączy R Zestaw podłączeniowy, podtynkowy do kotłów ecotec VU 96/, VU/46, współpracujących z podgrzewaczami zasobnikowymi VIH CQ 0, R 0/50 oraz syfonem odpływowym. Zastosowanie: do kotłów VU 96/, VU/46 przy ustawieniu zasobnika bezpośrednio pod kotłem. Zestaw cyrkulacyjny do zasobników VIH CQ/R składający się z pompy cyrkulacyjnej, zestawu kształtek i rurek połączeniowych

125 5. Podgrzewacze zasobnikowe unistor VIH K 00 Dane techniczne, wymiary gabarytowe Dane techniczne Jednostka VIH K 00 Pojemność wody uŝytkowej Dopuszczane nadciśnienie robocze ciepłej wody Dopuszczane nadciśnienie robocze wody grzewczej Maksymalna temperatura ciepłej wody Maksymalna temperatura wody grzewczej Wydatek trwały ciepłej wody ) Wydatek początkowy ciepłej wody ) Wskaźnik wydajności zasobnika ) Pojemność węŝownicy Strata ciśnienia w wymienniku płytowym przy przepływie wody grzewczej, m /h ZuŜycie energii w stanie gotowości do pracy straty postojowe ) Przyłącze zasilania i powrotu podgrzewacza Przyłącze zimnej wody Przyłącze ciepłej wody Przyłącze cyrkulacji c.w.u. Wysokość Szerokość Głębokość Masa (pusty) l bar bar 0 C 0 C l/h (kw) l/0 min N L l mbar kwh/4 h. gwint gwint gwint gwint mm mm mm kg (45,5) 6 7,5 5, 00,47 R R R R ¾ ) Określone według DIN ) Przy róŝnicy temperatur T między temperaturą pokojową i temperaturą ciepłej wody wynoszącej 40 K. Przyłącze zimnej wody. G Przyłącze ciepłej wody G. Przyłącze zasilania podgrzewacza R 4. Przyłącze powrotu podgrzewacza R 5. Przyłącze cyrkulacji z trójnikiem R ¾ 6 Zawór spustowy 0. Skrzynka elektroniczna Wymiary podgrzewaczy zasobnikowych VIH K 00 5

126 5 Przygotowywanie ciepłej wody podgrzewacze zasobnikowe unistor VIH CQ 0 Dane techniczne, wymiary gabarytowe Dane techniczne Jednostka VIH CQ 0 Pojemność podgrzewacza Dopuszczane nadciśnienie robocze ciepłej wody Dopuszczane nadciśnienie robocze wody grzewczej Maksymalna dopuszczalna temperatura ciepłej wody Maksymalna dopuszczalna temperatura wody grzewczej Wydatek trwały ciepłej wody ) Wydatek początkowy ciepłej wody ) Wskaźnik wydajności zasobnika ) Powierzchnia grzewcza Pojemność węŝownicy Objętościowe natęŝenie przepływu wody grzewczej Strata ciśnienia przy przepływie wody grzewczej ZuŜycie energii w stanie gotowości do pracy ) Przyłącze zasilania i powrotu podgrzewacza Przyłącze zimnej wody Przyłącze ciepłej wody Przyłącze cyrkulacji Wysokość Szerokość Głębokość Masa (pusty) l bar bar 0 C 0 C l/h (kw) l/0 min N L m l m /h mbar kwh/4 h gwint gwint gwint gwint mm mm mm kg (5) R R ¾ R ¾ R ¾ ) Określona według DIN ) Przy róŝnicy temperatur T między temperaturą pokojową i temperaturą ciepłej wody wynoszącej 40 K.. Przyłącze zimnej wody. R ¾. Przyłącze ciepłej wody R ¾. Przyłącze zasilania podgrzewacza R 4. Przyłącze powrotu podgrzewacza R 5. Przyłącze cyrkulacji R ¾ 6. Tulejka zanurzeniowa 7. Przyłącze syfonu odpływowego R = gwint zewnętrzny Typ zasobnik a Jedn. VIH CQ 0 A mm 850 B mm 80 C mm 79 D mm 776 E mm 690 Wymiary podgrzewaczy zasobnikowych unistor VIH CQ 0, 6

127 5. Podgrzewacze zasobnikowe unistor VIH R 0 00 Dane techniczne, wymiary gabarytowe Dane techniczne Jednostka VIH R 0 VIH R 50 VIH R 00 Pojemność podgrzewacza Dopuszczane nadciśnienie robocze ciepłej wody Dopuszczane nadciśnienie robocze wody grzewczej Maksymalna dopuszczalna temperatura ciepłej wody Maksymalna dopuszczalna temperatura wody grzewczej Wydatek trwały ciepłej wody ) Wydatek początkowy ciepłej wody ) Wskaźnik wydajności ) Powierzchnia grzewcza Pojemność węŝownicy Objętościowe natęŝenie przepływu wody grzewczej Strata ciśnienia przy przepływie wody grzewczej ZuŜycie energii w stanie gotowości do pracy ) l bar bar 0 C 0 C l/h (kw) l/0 min N L+ m l m /h mbar kwh/4 h (5) (6) (4) Przyłącze zasilania i powrotu podgrzewacza Przyłącze zimnej wody Przyłącze ciepłej wody Przyłącze cyrkulacji Wysokość Szerokość Głębokość Masa (pusty) gwint gwint gwint gwint mm mm mm kg R R ¾ R ¾ R ¾ R R ¾ R ¾ R ¾ R R ¾ R ¾ R ¾ ) Określona według DIN ) Przy róŝnicy temperatur T między temperaturą pokojową i temperaturą ciepłej wody wynoszącej 40 K.. Przyłącze zimnej wody. R ¾. Przyłącze ciepłej wody R ¾. Przyłącze zasilania podgrzewacza R 4. Przyłącze powrotu podgrzewacza R 5. Przyłącze cyrkulacji R ¾ 6. Tulejka zanurzeniowa 7. Przyłącze syfonu odpływowego R = gwint zewnętrzny Typ podgrzewacza A ) mm B ) mm C ) mm VIH R VIH R VIH R ) VIH R 00 nie jest montowany pod kotłem ) Wymiar C do górnej krawędzi przyłączy zasobnika. Wymiary podgrzewaczy zasobnikowych VIH R

128 5 Podgrzewacze zasobnikowe unistor VIH R 0 00 Dane techniczne, wymiary gabarytowe Typ podgrzewacza VIH R 0 VIH R 50 VIH R 00 A mm B mm C mm D mm E mm F mm 0 0 ) Zasobnik VIH 00 umieszczany jest obok kotła ) ) Wymiary gabarytowe podgrzewaczy zasobnikowych unistor VIH R

129 5 Podgrzewacze zasobnikowe - biwalentny solarny podgrzewacz zasobnikowy aurostor VIH S Charakterystyka produktu Cechy szczególne: Stojący, jednościenny podgrzewacz zasobnikowy ciepłej wody, wykonany ze stali Podgrzewacz zasobnikowy oraz obydwie węŝownice emaliowane od strony ciepłej wody uŝytkowej; dodatkowo podgrzewacz zabezpieczony magnezową anodą ochronną Korpus wykonany w postaci zdejmowanej, biało-szarej obudowy z tworzywa sztucznego Izolacja cieplna w postaci zdejmowanych modułów o grubości 75 mm wykonanych z EPS (nie zawierająca fluoro- i chlorowęglowodorów: FCKW) tulejki pomiarowe czujników temperatury Przyłącze do grzałki elektrycznej oraz do anody prądu obcego zintegrowane węŝownice, wykonane z gładkich rur Otwór rewizyjny NóŜki o nastawianej wysokości MoŜliwości zastosowania Pośrednio ogrzewany solarny podgrzewacz zasobnikowy do solarnego wspomagania przygotowania ciepłej wody uŝytkowej, emaliowany dla zabezpieczenia przed korozją, przeznaczony do zaopatrzenia w ciepłą wodę, przy nadciśnieniu w sieci wodociągowej do 0 barów. Wskazówka: Do solarnych podgrzewaczy zasobnikowych wody uŝytkowej firmy Vaillant moŝna zamówić jako wyposaŝenie dodatkowe równieŝ anodę prądu obcego (nr zamówienia 0 04). Anoda ta posiada nieograniczoną Ŝywotność (brak zuŝycia) i dlatego nie wymaga wykonywania zabiegów konserwacyjnych PoniewaŜ anody tej nigdy nie musi się wymieniać, to nie ma teŝ potrzeby przestrzegać zachowania określonej odległości zasobnika od sufitu Solarne podgrzewacze zasobnikowe wody pitnej są zwykle nagrzewane do temperatury około 80 C. W przypadku wody zawierającej duŝo związków wapnia zaleca się nie nagrzewać podgrzewacza powyŝej 60 C, aby uniknąć ryzyka konieczności zbyt częstego przeprowadzania zabiegów konserwacyjnych z powodu nadmiernego tworzenia się osadów kamienia kotłowego. Oznaczenie podgrzewacza Pojemność podgrzewacza w [ L] Nr zamówienia aurostor VIH S aurostor VIH S aurostor VIH S

130 5 Biwalentny solarny podgrzewacz zasobnikowy aurostor VIH S Dane techniczne Dane techniczne Jednostka VIH S 00 VIH S 400 VIH S 500 Pojemność nominalna podgrzewacza zasobnikowego l Maksymalny wydatek ciepłej wody uŝytkowej przy temperaturze wody grzewczej 85/65 C l/0 min ZuŜycie energii w stanie gotowości do pracy kwh/4 h.9.. Dopuszczalne nadciśnienie robocze ciepłej wody bar Dopuszczalne nadciśnienie robocze wody grzewczej bar Solarny wymiennik ciepła: powierzchnia grzewcza wymiennika ciepła m.6.5. pojemność węŝownicy l strata ciśnienia w solarnym wymienniku ciepła (gotowy roztwór glikolu) mbar Konwencjonalny wymiennik ciepła: powierzchnia grzewcza wymiennika ciepła m pojemność węŝownicy l strata ciśnienia w węŝownicy przy maksymalnym przepływie wody grzewczej mbar Moc trwała ciepłej ) przy temperaturze wody grzewczej 85/65 C kw Wydatek trwały ciepłej wody ) przy temperaturze wody grzewczej 85/65 C l/h Maksymalna temperatura zasilania wody grzewczej C Maksymalnie temperatura wody w podgrzewaczu zasobnikowym C Przyłącza: przyłącze zasilania i powrotu wody grzewczej gwint R R R przyłącze zimnej i ciepłej wody gwint R R R przyłącze cyrkulacji gwint R ¾ R ¾ R ¾ Wymiary podgrzewacza zasobnikowego: Wysokość mm Średnica mm masa (pusty) kg masa (napełniony) kg ) przy temperaturze zmieszanej ciepłej wody uŝytkowej 45 C i temperaturze ciepłej wody w podgrzewaczu zasobnikowym 60 C ) przy temperaturze ciepłej wody uŝytkowej 45 C 0

131 5 Podgrzewacze zasobnikowe VIH S 00, S 400, S 500 Dane techniczne *) Pamiętać o zachowaniu podanego odstępu, jeśli nie załoŝono anody prądu obcego Strata ciśnienia w mbar w wymiennikach ciepła podgrzewacza VIH S 00 Strata ciśnienia w [mbar] Solarny wymiennik ciepła Konwencjonalny wymiennik ciepła Objętościowe natęŝenie przepływu [l/h] Strata ciśnienia w mbar w wymiennikach ciepła podgrzewacza VIH S 400 Strata ciśnienia w [mbar] Solarny wymiennik ciepła Konwencjonalny wymiennik ciepła Objętościowe natęŝenie przepływu [l/h] Przyłącze ciepłej wody (R '') Przyłącze zasilania podgrzewacza (R '') Tulejka pomiarowa czujnika temperatury górnej części zasobnika SP (Ø mm) 4 Przyłącze powrotu podgrzewacza (R '') 5 Przyłącze cyrkulacji (R ¾'') 6 Przyłącze zasilania wymiennika solarnego (R '') 7 Tulejka pomiarowa czujnika temperatury dolnej części zasobnika (Ø mm) 8 Przyłącze powrotu wymiennika solarnego (R '') 9 Przyłącze zimnej wody (R '') 0 Przyłącze grzałki elektrycznej (G ½'') Otwór rewizyjny (Ø 0 mm) Anoda magnezowa SW (G '') Strata ciśnienia w [mbar] Strata ciśnienia w mbar w wymiennikach ciepła podgrzewacza VIH S 500 Solarny wymiennik ciepła Konwencjonalny wymiennik ciepła Objętościowe natęŝenie przepływu [l/h] Typ podgrzewacza A B C Ø D E F G H I J K L M N O Ø P Q VIH S VIH S VIH S

132 5. Przygotowywanie ciepłej wody Charakterystyka podgrzewaczy zasobnikowych actostor VIH RL Cechy szczególne Warstwowy podgrzewacz zasobnikowy ciepłej wody, przeznaczony do kotłów grzewczych o mocy od 5 kw Niewielkie straty energii w stanie gotowości do pracy NajwyŜsza wartość wskaźnika wydajności przy zapotrzebowaniu najmniejszej z moŝliwych przestrzeni do ustawienia podgrzewacza (do N L = 50) Łatwe wnoszenie podgrzewacza do pomieszczenia ustawienia oraz prosty i szybki montaŝ zapewnia zdejmowana izolacja cieplna Elastyczność wykorzystywania dzięki moŝliwości współpracy podgrzewacza z regulatorami calormatic 40 i 60/ oraz auromatic 60/ firmy Vaillant Szybkie doładowanie do jednoznacznie i ściśle określonej temperatury, gwarantowane przez inteligentny podukład sterowania pracą pompy ładującej ActoNomic, opatentowana i szczególnie efektywna metoda ładowania warstwowego MoŜliwości zastosowania System ładowania warstwowego, stanowiący całkowicie zmontowany moduł, który moŝna łatwo załoŝyć w podgrzewaczu. WyposaŜenie Podgrzewacz zasobnikowy ciepłej wody, pokryty warstwą wysokowartościowej emalii Fabrycznie zmontowany system ładowania warstwowego z lub płytkowymi wymiennikami ciepła, wykonanymi ze stali szlachetnej, o wysokiej mocy, oraz ze zintegrowanym elektronicznym podukładem sterowania Pompa do przetłaczania wody grzewczej oraz pompa ładująca warstwowo, sterowane w zaleŝności od zapotrzebowania ciepłą wodę uŝytkową Kontrola anody i wymiennika ciepła z wykorzystaniem komunikatów o konieczności przeprowadzenia prac konserwacyjnych Podgrzewacz zasobnikowy actostor VIH RL Oznaczenie podgrzewacza Pojemność podgrzewacza w l Moc systemu ładowania warstwowego w kw Nr zamówienia actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL

133 5. Przygotowywanie ciepłej wody Charakterystyka podgrzewaczy zasobnikowych actostor VIH RL Dane techniczne Jednostka actostor VIH RL 00-60/0 actostor VIH RL /0 Pojemność nominalna podgrzewacza zasobnikowego l Dopuszczalne nadciśnienie robocze ciepłej wody bar Dopuszczalne nadciśnienie robocze wody grzewczej bar Maksymalnie dopuszczalna temperatura ciepłej wody C Maksymalnie dopuszczalna temperatura wody grzewczej C Moduł ładowania warstwowego kw 60/0 60/0 60/0 ZuŜycie energii w stanie gotowości do pracy 4) kwh/4 h.8.0. Wskaźnik wydajności ) N L Wydatek trwały ciepłej wody ) Moc trwała ciepłej wody ) NatęŜenie przepływu ciepłej wody na wypływie ) l/0 min l/h kw actostor VIH RL /0 Przyłącze zimnej wody DN (R ¼) (R ¼) (R ¼) Przyłącze ciepłej wody DN (R ¼) (R ¼) (R ¼) Przyłącze cyrkulacji DN 0 (R ¾) 0 (R ¾) 0 (R ¾) Przyłącze zasilania i powrotu wody grzewczej DN (G ½) (G ½) (G ½) Wysokość (podgrzewacz bez modułu ładowania warstwowego) mm Wysokość (podgrzewacz z modułem ładowania warstwowego) mm Średnica mm Masa (pusty) kg Masa (napełniony) kg ) ) ) 4) Przy temperaturze ciepłej wody 45 C i temperaturze wody grzewczej 85/65 C Przy temperaturze zmieszanej ciepłej wody 45 C i temperaturze ciepłej wody w podgrzewaczu 60 C Przy temperaturze wypływającej ciepłej wody 45 C, temperaturze ciepłej wody w podgrzewaczu 60 C, temperaturze zasilania wody grzewczej 85 C oraz temperaturze wpływającej zimnej wody 0 C Przy temperaturze ciepłej wody w podgrzewaczu 60 C i temperaturze otoczenia 0 C 899 8

134 5. Przygotowywanie ciepłej wody Wymiary gabarytowe i wymiary przyłączy podgrzewaczy zasobnikowych actostor VIH RL Widok z boku Widok od tyłu Otwór kontrolny Ø 0 mm Przyłącze zimnej wody R ¼ Tulejka zanurzeniowa do czujnika temperatury wody grzewczej Ø mm 4 Przyłącze cyrkulacji R ¾ 5 Przyłącze ciepłej wody R ¼ 6 Przyłącze zasilania podgrzewacza G ½ 7 Przyłącze powrotu podgrzewacza G ½ 8 Anoda ochronna G R = gwint zewnętrzny A B Ø C D E F G H I K VIH R VIH R VIH R Wymiary gabarytowe i wymiary przyłączy podgrzewaczy zasobnikowych actostor VIH RL (w mm) 4

135 5. Przygotowywanie ciepłej wody Podgrzewacze unistor VIH R Cechy szczególne Pośrednio ogrzewany Podgrzewacz zasobnikowy, ustawiany obok kotła Wykonany w kształcie walca Izolacja cieplna z materiałów nie zawierających fluoro- i chlorowęglowodorów (FCKW) Otwór do czyszczenia NóŜki podgrzewacza o nastawianej wysokości MoŜliwości zastosowania Pośrednio ogrzewany podgrzewacz zasobnikowy ciepłej wody, zabezpieczony emalią przed korozją, nadający się do grupowego i centralnego zaopatrzenia w ciepłą wodę, przy nadciśnieniu w sieci wodociągowej do 0 barów. WyposaŜenie Stojący, jednościenny, podgrzewacz zasobnikowy ciepłej wody, wykonany ze stali Podgrzewacz i węŝownica od strony kontaktu z ciepłą wodą emaliowane oraz dodatkowo zabezpieczone przed korozją magnezową anodą Obudowa powlekana tworzywem sztucznym (biała) Termometr W stanie gotowym do przyłączenia do kotłów firmy Vaillant z regulatorami ogrzewania typu VRC Izolacja cieplna między zbiornikiem wewnętrznym i obudową z utwardzanej pianki poliuretanowej, nie zawierającej fluoro- i chlorowęglowodorów (FCKW) Podgrzewacz zasobnikowy unistor VIH R Oznaczenie podgrzewacza Pojemność podgrzewacza w l Nr zamówienia unistor VIH R unistor VIH R unistor VIH R

136 5. Przygotowywanie ciepłej wody Dane techniczne podgrzewaczy zasobnikowych unistor VIH R Dane techniczne Jednostka unistor VIH R 00 unistor VIH R 400 Pojemność nominalna podgrzewacza l Dopuszczane nadciśnienie robocze (ciepła woda) bar Dopuszczane nadciśnienie robocze (woda grzewcza) bar Maksymalna dopuszczalna temperatura ciepłej wody C Maksymalna dopuszczalna temperatura wody grzewczej C Powierzchnia grzewcza m.6.5. Pojemność węŝownicy grzewczej l Nominalne objętościowe natęŝenie przepływu medium grzewczego m /h Strata ciśnienia przy nominalnym natęŝeniu przepływu medium grzewczego mbar ZuŜycie energii w stanie gotowości do pracy 4) kwh/4 h.8.0. Wskaźnik wydajności ) N L 5 9 Wydatek trwały ciepłej wody ) Moc trwała ciepłej wody ) NatęŜenie przepływu ciepłej wody na wypływie ) l/0 min Przyłącze zimnej wody gwint R R R Przyłącze ciepłej wody gwint R R R Przyłącze cyrkulacji gwint R ¾ R ¾ R ¾ Przyłącze zasilania i powrotu podgrzewacza gwint R R R Wysokość mm Średnica mm Masa (wraz z opakowaniem i izolacją cieplną) kg l/h kw unistor VIH R 500 ) Przy temperaturze ciepłej wody wynoszącej 45 C i temperaturze wody grzewczej 85/65 C ) Przy temperaturze zmieszanej ciepłej wody 45 C i temperaturze ciepłej wody w podgrzewaczu 60 C. ) Przy temperaturze wypływającej ciepłej wody 45 C, temperaturze ciepłej wody w podgrzewaczu 60 C, temperaturze zasilania wody grzewczej 85 C oraz temperaturze wpływającej zimnej wody 0 C. 4) Przy temperaturze ciepłej wody w podgrzewaczu 60 C i temperaturze otoczenia 0 C

137 5 Podgrzewacze zasobnikowe VIH R 00 R 500 Dane techniczne Otwór do czyszczenia ø 0 mm Przyłącze ciepłej wody R Przyłącze cyrkulacji R ¾ 4 Przyłącze zasilania podgrzewacza R 5 Tulejka zanurzeniowa do czujnika temperatury ciepłej wody w podgrzewaczu ø 0 mm 6 Przyłącze powrotu podgrzewacza R 7 Przyłącze zimnej wody R 8 Anoda ochronna G R = gwint zewnętrzny Wskazówka: ) MoŜna nie przestrzegać zachowania koniecznego minimalnego odstępu 600 mm od sufitu, jeśli zastąpi się seryjnie montowaną magnezową anodę ochronną (anodę prętową) przez uniwersalną anodę obcoprądową (nr wyposaŝenia dodatkowego 0 04). Wysokość nóŝek podgrzewacza moŝna nastawiać do 0 mm wysokości Rys. 8. Wymiary gabarytowe i wymiary przyłączy podgrzewaczy zasobnikowych unistor VIH R (w mm) 7

138 5 Charakterystyka wyrobów kombinowany podgrzewacz zasobnikowy aurostor VPS SC 700 Charakterystyka produktu Cechy szczególne: Bufor wody grzewczej o poj. 700 l. z wbudowanym wewnątrz 80- litrowym, emaliowanym podgrzewaczem wody uŝytkowej Dogrzewanie wody uŝytkowej odbywa się poprzez umieszczony w podgrzewaczu zasobnikowym wody uŝytkowej wymiennik ciepła, wykonany z gładkich rur, przy zapewnieniu wysokiej wartości trwałego natęŝenia przepływu pobieranej wody 60 l/h (80/0/45 0 C) ze wskaźnikiem wydajności N L ok. 4.0 Zarówno solarny, gładko-rurowy wymiennik ciepła, jak równieŝ dogrzewający wymiennik ciepła zapewniają doskonale warstwowy rozkład wody uŝytkowej w trybie ładowania Zdejmowana izolacja cieplna, wykonana z utwardzanej pianki poliuretanowej, nie zawierającej fluoro- i chlorowęglowodorów (FCKW), otoczona płaszczem foliowym Otwór do czyszczenia Magnezowa anoda ochronna MoŜliwości zastosowania Kombinowany buforowy podgrzewacz zasobnikowy, przeznaczony do centralnego solarnego wspomagania ogrzewania i do przygotowywania ciepłej wody uŝytkowej w domach jedno i dwurodzinnych. Umieszczony wewnątrz niego emaliowany podgrzewacz zasobnikowy wody uŝytkowej umoŝliwia zapewnienie wysokiego komfortu jej pobierania. Prosty układ połączeń hydraulicznych, zajmujący niewiele miejsca, wszystkie przyłącza z płaskimi uszczelnieniami, ułatwiającymi montaŝ. Dodatkowe przyłącza, które moŝna wykorzystać przykładowo do przyłączenia kotła grzewczego na paliwo stałe. Oznaczenie podgrzewacza Jednostka aurostor VPS SC 700 Pojemność pogrzewacza zasobnikowego (całkowita/ ciepłej wody uŝytkowej/bufor), netto Ciągłe natęŝenie przepływu ciepłej wody uŝytkowej (80/0/45 0 C/4 kw) Wskaźnik wydajności zasobnika N l 4.0 Maksymalne ciśnienie robocze wody grzewczej Maksymalne ciśnienie robocze ciepłej wody uŝytkowej Maksymalne ciśnienie robocze cieczy solarnej Solarny wymiennik ciepła: powierzchnia grzewcza objętość wody grzewczej w węŝownicy strata ciśnienia w węŝownicy przy maksymalnym zapotrzebowaniu na wodę grzewczą maksymalna temperatura zasilania wody grzewczej maksymalna temperatura wody w podgrzewaczu zasobnikowym Konwencjonalny wymiennik ciepła: powierzchnia grzewcza zapotrzebowanie na wodę grzewczą objętość wody grzewczej w spirali grzewczej strata ciśnienia w spirali grzewczej przy maksymalnym zapotrzebowaniu na wodę grzewczą maksymalna temperatura zasilania wody grzewczej zuŝycie energii w stanie gotowości do pracy przy T = 40 K Średnica zewnętrzna Średnica bez izolacji Wysokość bez/z izolacją Wymiar niezbędny przy wychylaniu podgrzewacza podczas montaŝu Przyłącze zimnej i ciepłej wody uŝytkowej Przyłącze cyrkulacji Przyłącze zasilania i powrotu obiegu wymiennika ciepła do dogrzewania wody uŝytkowej Przyłącze zasilania i powrotu obiegu solarnego Przyłącze zasilania i powrotu obiegu ogrzewania Przyłącze zasilania i powrotu wytwornicy ciepła Masa: podgrzewacz zasobnikowy bez izolacji i opakowania podgrzewacz zasobnikowy razem z izolacją i opakowaniem Podgrzewacz zasobnikowy w stanie gotowości do pracy, napełniony wodą l l/h bar bar bar m l mbar 0 C 0 C m l/h l mbar 0 C kwh/4 h mm mm mm mm gwint gwint gwint gwint gwint gwint kg kg kg 670/80/ / R ¾ AG R ½ AG R AG G AG R AG R AG

139 5 Charakterystyka wyrobów kombinowany podgrzewacz zasobnikowy aurostor VPS SC 700 Wymiary przyłączeniowe i elementy wyposaŝenia E = wymiar niezbędny przy wychylaniu podgrzewacza podczas montaŝu = 765 Legenda:. Przyłącze zasilania kotła grzewczego na paliwo stałe. Przyłącze powrotu obiegu do dogrzewania wody uŝytkowej /zasilania obiegu ogrzewania. Przyłącze powrotu kotła grzewczego na paliwo stałe 4. Przyłącze zasilania obiegu solarnego 5. Przyłącze powrotu obiegu solarnego 6. Wlot do podniesienia temperatury powrotu 7. Otwór do czyszczenia 8. Magnezowa anoda ochronna 4 9. Odpowietrznik buforowego podgrzewacza zasobnikowego 4 0. Przyłącze zasilania obiegu do dogrzewania wody uŝytkowej. Przyłącze ciepłej wody uŝytkowej. Przyłącze cyrkulacji. Przyłącze zimnej wody G AG, fd R ¾ AG R ½ AG 4 RP ½ IG 5 RP ½ IG Nr zamówienia WyposaŜenie 0 48 Separator powietrza Grupa bezpieczeństwa na wlocie zimnej wody Zawór termostatyczny do mieszania ciepłej wody uŝytkowej Zestaw do ładowania podgrzewacza zasobnikowego; obieg kotła grzewczego 9

140 6. Regulacja ogrzewania Przegląd regulatorów pokojowych Regulatory temperatury pokojowej: VRT 40 Regulator temperatury pokojowej bez zegara sterującego, wykorzystywany do regulacji dwustawnej lub ciągłej, nadający się do stosowania w kotłach grzewczych firmy Vaillant. Nr zamówienia Strona Komunikacja z kotłem poprzez analogowe złącze VRT 0 Regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania.. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych atmotec pro/plus i turbotec pro/plus, firmy Vaillant Komunikacja z kotłem poprzez analogowe złącze VRT 60 Regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania.. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant Komunikacja z kotłem poprzez cyfrowe złącze ebus. VRT 60f Bezprzewodowy system regulacji temperatury pokojowej, dysponujący moŝliwością transmisji sygnału radiowego, a składający się z nadajnika, odbiornika z anteną (do montaŝu w kotle). Do dyspozycji tygodniowy programem ogrzewania, przygotowania ciepłej wody Nadający się do stosowania w kotłach grzewczych firmy Vaillant. Komunikacja odbiornika naściennego z kotłem poprzez cyfrowe złącze ebus. VRT 9 Dwukierunkowy regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania, przygotowania ciepłej wody oraz pracy pompy cyrkulacyjnej. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez cyfrowe złącze ebus VRT 9f Dwukierunkowy regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania, przygotowania ciepłej wody oraz pracy pompy cyrkulacyjnej. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez cyfrowe złącze ebus

141 6. Regulacja ogrzewania Przegląd Pogodowe regulatory ogrzewania: Nr katalog. Strona VRC 400 Pogodowy zestaw regulacyjny do modulacyjnego sterowania palnika dla jednego bezpośredniego obiegu grzewczego z moŝliwością czasowego sterowania obiegiem c.o., przygotowaniem ciepłej wody i pracą pompy cyrkulacyjnej ( programy czasowe w cyklu tygodniowym). Komunikacja z kotłem poprzez cyfrowe złącze ebus VRC 40 Pogodowy zestaw regulacyjny do modulacyjnego sterowania palnika dla bezpośredniego obiegu grzewczego i obiegu z mieszaczem (opcja) z moŝliwością czasowego sterowania obiegami c.o., przygotowaniem ciepłej wody i pracą cyrkulacji (4 programy czasowe w cyklu tygodniowym). Komunikacja z kotłem poprzez ebus VRC 40f Pogodowy zestaw regulacyjny do modulacyjnego sterowania palnika dla bezpośredniego obiegu grzewczego i obiegu z mieszaczem (opcja) z moŝliwością czasowego sterowania obiegami c.o., przygotowaniem ciepłej wody i pracą cyrkulacji (4 programy czasowe w cyklu tygodniowym). Komunikacja z kotłem poprzez ebus. Komunikacja między regulatorem, czujnikiem temperatury zewnętrznej, a kotłem odbywa się drogą radiową Moduł mieszacza VR 6 Regulacja dodatkowego obiegu z mieszaczem, (wyposaŝenie dodatkowe do regulatora VRC 40) Komunikacja z VRC 40 poprzez cyfrowe złącze ebus Moduł solarny VR 68 Regulacja dodatkowego obiegu z mieszaczem, (wyposaŝenie dodatkowe do regulatora VRC 40) Komunikacja z VRC 40 poprzez cyfrowe złącze ebus. Zdalne sterowanie VR 8 (wyposaŝenie dodatkowe do regulatora VRC 40) Komunikacja z VRC 40 poprzez cyfrowe złącze ebus

142 6. Regulacja ogrzewania Przegląd Regulator wielofunkcyjny Nr zamówienia Strona calormatic 60/ (VRC 60/) Pogodowy zestaw regulacyjny z kaskadowym i wieloobiegowym regulatorem ogrzewania do - i - stopniowego lub modulacyjnego sterowania palnika. Obsługuje lub kotły wiszące, bezpośredni obieg grzewczy, obiegi z mieszaczem, zasobnik c.w.u, pompę cyrkulacyjną. Przy stosowaniu modułów rozszerzających układ moŝna rozbudować do 8 kotłów w kaskadzie, 5 obiegów grzewczych ( w tym 4 ze zmieszaniem) oraz 8 zdalnych sterowań. Komunikacja z kotłem poprzez cyfrowe złącze ebus VRS 60 Pogodowy zestaw regulacyjny z kaskadowym i wieloobiegowym regulatorem ogrzewania do - i - stopniowego lub modulacyjnego sterowania palnika. Obsługuje kocioł wiszący, bezpośredni obieg grzewczy, obieg z mieszaczem, zasobnik solarny, obieg solarny c.w.u, pompę cyrkulacyjną. Przy stosowaniu modułów rozszerzających układ moŝna rozbudować do 8 kotłów w kaskadzie, 4 obiegów grzewczych ( w tym ze zmieszaniem) oraz 7 zdalnych sterowań. Komunikacja z kotłem poprzez cyfrowe złącze ebus Moduł mieszaczy VR 60 Regulacja dodatkowych obiegów z mieszaczem, kaŝdy obieg z mieszaczem moŝe być programowany dla róŝnych zastosowań np. dodatkowy zasobnik c.w.u., basen, nagrzewnice wentylacyjne (wyposaŝenie dodatkowe do regulatora VRC 60) Komunikacja z VRC 60 poprzez cyfrowe złącze ebus Moduł kaskadowy VR Moduł kaskadowy dla kotłów z komunikacją ebus (dla kaskad od do 6 kotłów wymagany dla kaŝdego następnego kotła. \ Zdalne sterowanie VR 90 zawiera czujnik temperatury pomieszczenia, moŝliwość programowania czasowego Komunikacja z calormatic 60 lub auromatic 60 poprzez cyfrowe złącze ebus Zdalne sterowanie VR 80 zawiera czujnik temperatury pomieszczenia Komunikacja z VRC 60 lub auromatic 60 poprzez cyfrowe złącze ebus

143 6. Regulacja ogrzewania Regulatory pokojowe Regulator temperatury pokojowej VRT 40 Regulator temperatury pokojowej bez zegara sterującego, wykorzystywany do regulacji dwustawnej lub ciągłej, nadający się do stosowania w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez analogowe złącze Regulator temperatury pokojowej calormatic 0 Mikroprocesorowy regulator temperatury pokojowej z tygodniowym programem ogrzewania, wykorzystywany do regulacji dwustawnej lub ciągłej, nadający się do stosowania w kotłach grzewczych firmy Vaillant. Automatyczne przełączanie z temperatury dziennej na nocną, przełącznik trybu pracy: Dzień/Noc/Zegar/Urlop/Party. Komunikacja z kotłem poprzez analogowe złącze Dwukierunkowy, cyfrowy regulator temperatury pokojowej VRT 60 Dwukierunkowy (ebus) regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania, przygotowania ciepłej wody oraz pracy pompy cyrkulacyjnej. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez cyfrowe złącze ebus. Bezprzewodowy, dwukierunkowy system regulacji temperatury pokojowej VRT 60F Bezprzewodowy (ebus) system regulacji temperatury pokojowej, dysponujący moŝliwością transmisji sygnału radiowego, a składający się z nadajnika, odbiornika z anteną (do montaŝu w kotle). Regulacja dwustawna lub ciągła, cyfrowe wyświetlanie czasu i temperatury, moŝliwość indywidualnego programowania kaŝdego dnia tygodnia c.o. i c.w.u. ( niezaleŝne kanały), wyświetlacz LCD, oddzielne nastawianie temperatury dziennej i nocnej, przełącznik trybu pracy: Dzień/Noc/Zegar/Urlop/Party. Zasilanie x,5 V Komunikacja naściennego odbiornika radiowego z kotłem poprzez cyfrowe złącze ebus. Dwukierunkowy, cyfrowy regulator temperatury pokojowej VRT 9 Dwukierunkowy (ebus) regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania, przygotowania ciepłej wody oraz pracy pompy cyrkulacyjnej. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez cyfrowe złącze ebus. Dwukierunkowy, radiowy regulator temperatury pokojowej VRT 9f Dwukierunkowy (ebus) regulator temperatury pokojowej, wykonany w technice mikroprocesorowej. Dysponuje tygodniowym programem ogrzewania, przygotowania ciepłej wody oraz pracy pompy cyrkulacyjnej. Wykorzystywany do regulacji dwustawnej lub ciągłej. MoŜna go stosować tylko w kotłach grzewczych firmy Vaillant. Komunikacja z kotłem poprzez cyfrowe złącze ebus. 4

144 6. Regulacja ogrzewania Dane techniczne regulatorów pokojowych Dane techniczne VRT 40 VRT 0 VRT 60 VRT 9 VRT 60f Napięcie robocze Temperatura dzienna, nastawialna Temperatura obniŝona, nastawialna V 0 C 0 C x.5 (baterie) Najkrótszy przedział przełączania Zakres proporcjonalności przy regulacji ciągłej Histereza przełączania przy regulacji dwustawnej Rezerwa pracy przy braku zasilania Maksymalna temperatura otoczenia Minimalny przekrój poprzeczny elektrycznych przewodów przyłącz. min K K min 0 C mm 50 x 0, x 0, x 0, x 0, Wysokość korpusu Szerokość korpusu Głębokość korpusu mm mm mm (nadajnik) (nadajnik) (nadajnik) Stopień ochrony elektrycznej Klasa ochrony IP 0 III IP 0 III IP 0 III IP 0 III IP 0 II 44

145 6. Regulacja ogrzewania calormatic 60 Cechy szczególne Regulator pogodowy, -obiegowy System komfortowej obsługi przekręć i kliknij firmy Vaillant Regulacja temperatury zasilania Wyjmowana część obsługowa, którą następnie moŝna wykorzystać jak zdalne sterowanie (konieczny jest w tym przypadku cokół do zabudowy naściennej VR 55, oferowany jako wyposaŝenie dodatkowe) Graficzny podświetlany wyświetlacz z moŝliwością wyświetlania informacji tekstowych Zegar cyfrowy, nastawiany sygnałem radiowym, z programami tygodniowymi: moŝliwość nastawienia okresów grzewczych w ciągu dnia do sterowania przebiegiem ogrzewania, przygotowywania ciepłej wody i pracy pompy cyrkulacyjnej w zaleŝności od czasu Dwukierunkowa wymiana danych; sygnalizacja konserwacji kotła oraz trybu pracy grzewczej i zakłóceń Funkcja wysuszania jastrychu MoŜliwość indywidualnego konfigurowania regulowanych obiegów grzewczych jako obiegów z regulacją stałowartościową, obiegów z podniesieniem temperatury powrotu, lub do ich wykorzystania jako obiegów do ładowania podgrzewacza zasobnikowego Złącze systemu elektronicznej magistrali komunikacyjnej ebus Funkcje specjalne, jak: Oszczędzanie, Przyjęcie, jednorazowe ładowanie podgrzewacza zasobnikowego Program wakacyjny Sygnalizacja konfiguracji czujników temperatury/diagnostyka czujników temperatury Sygnalizacja trybów pracy i okresów grzewczych MoŜliwość przyłączenia przełącznika telefonicznego teleswitch MoŜliwość sterowania kaskadą obejmującą do ośmiu - lub - stopniowych kotłów Vaillant ciepła, pracujących w trybie modulacji, przy wykorzystaniu łącznika magistralnego VR WyposaŜenie Zestaw regulatora składa się z: wieloobiegowego regulatora calormatic 60 czujnika temperatury zewnętrznej czterech standardowych czujników temperatury VR 0 MoŜliwości zastosowania Aby moŝliwe było sterowanie kaskadą kotłów grzewczych Vaillant, wyposaŝonych w układ elektroniczny ze złączem komunikacyjnym ebus, to musi się stosować modulujący łącznik magistralny VR. Łącznik zakłada się w drugim i w kaŝdym kolejnym kotle w kaskadzie. Przygotowany do przyłączenia czujnika temperatury zewnętrznej z odbiornikiem radiowego sygnału czasu w standardzie DCF; czujnik taki (VRC 955) moŝna nabyć jako wyposaŝenie dodatkowe WyposaŜenie dodatkowe Wskazówka Bezpośrednio sterowane są: nieregulowany obieg grzewczy regulowane obiegi grzewcze obieg ładowania podgrzewacza zasobnikowego ciepłej wody Ponadto do regulatora moŝna przyłączyć do 6 modułów do zaworów mieszających VR 60 dodatkowe obiegów grzewczych z mieszaczem Regulowane obiegi grzewcze moŝna skonfigurować jako: obieg z zaworem mieszającym obieg z regulacją stałowartościową obieg ładowania podgrzewacza zasobnikowego Nr zamówienia Łącznik magistralny VR Moduł zaworu mieszającego VR Urządzenie do zdalnego sterowania VR Urządzenie do zdalnego sterowania VR 90/ Standardowy czujnik temperatury VR Cokół do zabudowy naściennej VR Moduły komunikacyjne vrnetdialog 860/

146 6. Regulacja ogrzewania Pogodowy, wieloobiegowy i kaskadowy regulator calormatic 60/ dane techniczne, wymiary gabarytowe Dane techniczne Jednostka calormatic 60/ Napięcie robocze V 0 Pobór mocy elektrycznej przez regulator W 8 Maksymalne obciąŝenie prądowe zestyku przekaźnika wyjściowego A Najkrótszy odstęp czasu przełączania min. 5 Rezerwa czasu pracy h 40 Maksymalna, dopuszczalna temperatura otoczenia C 40 Napięcie robocze czujnika temperatury V 5 Minimalny przekrój poprzeczny przewodów elektrycznych czujnika temperatury mm 0.75 Wymiary razem z korpusem do zabudowy naściennej: wysokość mm 9 szerokość mm 7 głębokość mm 75 Stopień ochrony elektrycznej IP 0 Klasa ochrony elektrycznej regulatora II Klasa ochrony elektrycznej czujnika temperatury III Nr zamówienia Wymiary gabarytowe regulatora calormatic 60/ 46

147 6. Regulacja ogrzewania auromatic 60/ Cechy szczególne Pogodowy, wielofunkcyjny regulator instalacji solarnej i instalacji grzewczej Jeden regulator do wszystkich systemów grzewczych i solarnych Szybki i niezawodny montaŝ dzięki zastosowaniu systemu połączeń elektrycznych ProE System komfortowej obsługi przekręć i kliknij firmy Vaillant Graficzny podświetlany wyświetlacz z moŝliwością wyświetlania uzysku energii solarnej Komunikaty tekstowe dotyczące stanów pracy kotła oraz diagnostyki czujników temperatury Złącze systemu elektronicznej magistrali komunikacyjnej ebus Regulacja temperatury zasilania Wyjmowana część obsługowa, którą następnie moŝna wykorzystać jako urządzenie do zdalnego sterowania (konieczny jest w tym przypadku cokół do zabudowy naściennej VR 55, oferowany jako wyposaŝenie dodatkowe) Zegar cyfrowy, nastawiany sygnałem radiowym, z programami tygodniowymi: moŝliwość nastawienia okresów grzewczych w ciągu dnia do sterowania przebiegiem ogrzewania, przygotowywania ciepłej wody i pracy pompy cyrkulacyjnej w zaleŝności od czasu Dwukierunkowa wymiana danych; sygnalizacja konserwacji kotła oraz trybu pracy grzewczej i zakłóceń Funkcja wysuszania jastrychu MoŜliwość indywidualnego konfigurowania regulowanych obiegów grzewczych jako obiegów z regulacją stałowartościową, obiegów z podniesieniem temperatury powrotu, lub do ich wykorzystania jako obiegów do ładowania podgrzewacza zasobnikowego Funkcje specjalne, jak: Oszczędzanie, Przyjęcie, jednorazowe ładowanie podgrzewacza zasobnikowego Program wakacyjny Sygnalizacja konfiguracji czujników temperatury/diagnostyka czujników temperatury Sygnalizacja trybów pracy i okresów grzewczych MoŜliwość przyłączenia przełącznika telefonicznego teleswitch MoŜliwość sterowania kaskadą obejmującą do ośmiu - lub - stopniowych wytwornic ciepła, pracujących w trybie modulacji, przy wykorzystaniu łącznika magistralnego VR WyposaŜenie Zestaw regulatora składa się z: solarnego regulatora systemowego auromatic 60/ czujnika temperatury zewnętrznej czujnika temperatury kolektora VR czterech standardowych czujników temperatury VR 0 WyposaŜenie dodatkowe MoŜliwości zastosowania Aby moŝliwe było sterowanie kaskadą kotłów wyposaŝonych w układ elektroniczny ze złączem komunikacyjnym ebus, to musi się stosować modulujący łącznik magistralny VR. Łącznik zakłada się w drugim i w kaŝdym kolejnym kotle w kaskadzie Odpowiedni do sterowania solarnym przygotowywaniem ciepłej wody oraz do sterowania pracą instalacji kombinowanych z solarnym wspomaganiem ogrzewania Przygotowany do przyłączenia czujnika temperatury zewnętrznej z odbiornikiem radiowego sygnału czasu w standardzie DCF; czujnik taki (VRC 955) moŝna nabyć jako wyposaŝenie dodatkowe Wskazówka Konieczne są dodatkowe czujniki temperatury poza standardowym wyposaŝeniem. Nr zamówienia Łącznik magistralny VR Moduł zaworu mieszającego VR Urządzenie do zdalnego sterowania VR Urządzenie do zdalnego sterowania VR 90/ Standardowy czujnik temperatury VR Cokół do zabudowy naściennej VR Moduły komunikacyjne vrnetdialog 860/ gi czujnik temperatury kolektora VR

148 6. Regulacja ogrzewania Pogodowy solarny regulator systemowy auromatic 60/ dane techniczne, wymiary gabarytowe Dane techniczne Jednostka auromatic 60/ Napięcie robocze V 0 Pobór mocy elektrycznej przez regulator W 8 Maksymalne obciąŝenie prądowe zestyku przekaźnika wyjściowego A Najkrótszy odstęp czasu przełączania min. 5 Rezerwa czasu pracy h 40 Maksymalna, dopuszczalna temperatura otoczenia C 40 Napięcie robocze czujnika temperatury V 5 Minimalny przekrój poprzeczny przewodów elektrycznych czujnika temperatury mm 0.75 Wymiary razem z korpusem do zabudowy naściennej: wysokość mm 9 szerokość mm 7 głębokość mm 75 Stopień ochrony elektrycznej IP 0 Klasa ochrony elektrycznej regulatora II Klasa ochrony elektrycznej czujnika temperatury III Nr zamówienia Wymiary gabarytowe regulatora auromatic 60/ 48

149 6. Regulacja ogrzewania Obsługa regulatorów calormatic 60, 40, auromatic 60 Obsługa regulatorów calormatic 40, 40f, 60/ i auromatic 60/ Wszystkie nastawy, konieczne w systemie, przeprowadza się w regulatorze, który wyposaŝono w podświetlany wyświetlacz graficzny, wyświetlający komunikaty tekstowe. Pełne programowanie systemu regulacji wykonuje się za pomocą dwóch pokręteł do nastawiania. Regulator wyświetla róŝnorodne zestawy informacji w oknach menu, które moŝna wybierać w zaleŝności od potrzeby (poziom uŝytkownika, funkcje specjalne, parametry instalacji, itp.). Podpowiadanie obsługującemu Przekręcając i klikając obydwoma pokrętłami do nastawiania (koncepcja obsługi przekręć i kliknij marki Vaillant) przechodzi się do wyświetlania kolejnych menu, w których uŝytkownik lub wykwalifikowany instalator uzyskują dostęp do waŝnych nastaw, jak np. okresy grzewcze, obniŝone temperatury i do innych parametrów. Poszczególne okna menu oznaczono w prawym górnym rogu numerami, aby je moŝna było łatwo wyszukać podczas programowania. Dane podstawowe Język Data Dzień tygodnia Godzina >Wybór języka Elementy obsługi w regulatorach calormatic 40, 60/ i auromatic 60/ Legenda Numer okna menu Kursor wskazujący wybrany parametr Pokrętło : nastawianie wartości parametru (obrót pokrętła) wybór parametru (wciśnięcie pokrętła) >Język polski Pi 7: Pokrętło : wybieranie menu (obrót pokrętła) uruchamianie funkcji specjalnych (wciskanie pokrętła) Wiersz informacyjny (w przykładzie wezwanie do wykonania pewnej czynności) Nazwa menu Koncepcja obsługi przekręć i kliknij Przekręcenie pokrętła : Wciśnięcie pokrętła : Przekręcenie pokrętła : Wciśnięcie pokrętła : wybór menu wybór parametru, którego wartość zamierza się zmienić zmiana wartości wybranego parametru (pojawia się inwersja tła) Zatwierdzenie wartości parametru, który został zmieniony Funkcje specjalne (tylko calormatic 60/ i auromatic 60/) Wybór funkcji moŝliwy jest tylko z menu podstawowego (funkcje: Oszczędzanie, Przyjęcie, jednorazowe ładowanie podgrzewacza zasobnikowego). Wciśnięcie pokrętła od do wybór funkcji specjalnej razy: Wciśnięcie pokrętła : Przekręcenie pokrętła : Wciśnięcie pokrętła : Funkcje serwisowe Wybór funkcji moŝliwy jest z menu podstawowego. Wciśnięcie równocześnie pokręteł i raz: funkcja Kominiarz Wciśnięcie równocześnie pokrętła i tryb pracy ręcznej razy: wybór parametru, którego wartość zamierza się zmienić oraz potwierdzenie zmienionej wartości wybranego parametru (zmiana wartości parametru poprzez przekręcenie pokrętła) zmiana wartości (nastawienie wartości Ŝądanej) wybranego parametru (czynność konieczna tylko w przepadku funkcji Oszczędzanie ) zakończenie działania funkcji specjalnej 49

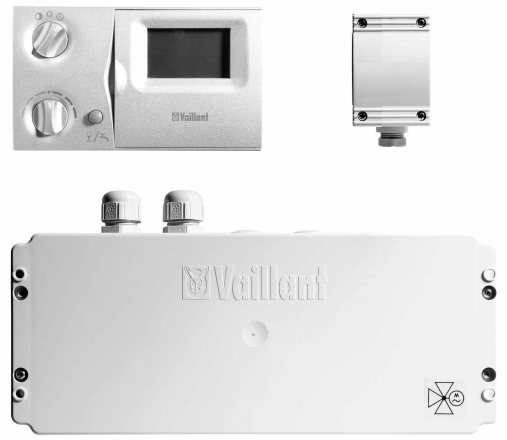

150 6. Regulacja pogodowy, dwukierunkowy regulator VRC 40s Charakterystyka produktu Zestaw regulacyjny do pogodowej regulacji ogrzewania, wykorzystywany jako regulator obiegowy do sterowania jednym bezpośrednim obiegiem grzewczym. Regulator VRC 40s steruję pracą kotła ecovit VKK. WyposaŜenie: Zestaw regulacyjny składa się z następujących podzespołów: regulator centralny VRC 40s, czujnik temperatury zewnętrznej, cokół do montaŝu naściennego. Charakterystyka regulatora: obieg grzewczy (modulacyjne sterowanie palnika) System komfortowej obsługi przekręć i kliknij firmy Vaillant Szybki i niezawodny montaŝ z wykorzystaniem połączenia wtykowego (Plug and Play) MoŜliwy montaŝ naścienny w mieszkaniu w połączeniu z uwzględnieniem wpływu oddziaływania temperatury pokojowej na temperaturę zasilania (oddziaływanie temperatury pokojowej na temperaturę zasilania moŝna wyłączyć) Zegar nastawiany przez sygnał radiowy (program tygodniowy, okresy grzewcze w ciągu dnia) do sterowania ogrzewaniem, przygotowaniem ciepłej wody i pracą pompy cyrkulacyjnej w zaleŝności od czasu (do przyłączenia pompy cyrkulacyjnej konieczny jest moduł wielofunkcyjny) Regulacja temperatury zasilania Automatyczna identyfikacja miejsca zamontowania regulatora Dwukierunkowa wymiana danych Wyświetlanie: temperatury zewnętrznej, komunikatu Konserwacja informującego o konieczności przeprowadzenia konserwacji kotła grzewczego, zakłóceń w pracy kotła grzewczego oraz trybu pracy kotła Wyświetlanie informacji tekstowych (4 języków) Oszczędne obniŝanie temperatury Względne przesunięcie wyłączania ogrzewania Zabezpieczenie przed zamarzaniem Opóźnienie zabezpieczenia przed zamarzaniem Funkcja urlop Funkcja przyjęcie Jednorazowe ładowanie podgrzewacza zasobnikowego Funkcja Info z moŝliwością wyświetlania: rzeczywistej temperatury podgrzewacza zasobnikowego MoŜliwości zastosowania: Zestawy regulacyjne VRC 40s słuŝą do pogodowej regulacji instalacji grzewczych ( obieg grzewczy ze sterowaniem palnika, oraz ładowanie podgrzewacza zasobnikowego). Te zestawy regulacyjne moŝna łączyć z typoszeregami kotłów wyposaŝonych w wewnętrzny układ Regulator VRC 40s regulacji TECTRONIC (ecovit VKK). Niezbędne przyłączenia elektryczne wykonuje się w skrzynce elektronicznej kotła grzewczego. Regulator samoczynnie identyfikuje miejsce swojego zamontowania: w listwie sterowniczej kotła lub na ścianie w pomieszczeniu mieszkalnym jako zespół do zdalnego sterowania. W przypadku zamontowania regulatora w pomieszczeniu mieszkalnym moŝliwe jest uaktywnienie podzespołu do uwzględniania wpływu oddziaływania temperatury pokojowej na temperaturę zasilania. Regulator wyposaŝono w zegar nastawiany przez sygnał radiowy (opcja), przy pomocy którego moŝliwe jest zaleŝne od czasu sterowanie pracą obydwóch obiegów grzewczych, jak równieŝ przygotowywaniem ciepłej wody i pracą pompy cyrkulacyjnej (w kaŝdym przypadku moŝna nastawić do okresów grzewczych w ciągu jednego dnia). Dodatkowy czujnik temperatury zewnętrznej (DCF-opcja), wyposaŝony w odbiornik sygnału radiowego, umoŝliwia stale automatyczne nastawianie czasu Dane techniczne Napięcie robocze Pobór mocy elektrycznej przez regulator Najkrótszy odstęp czasu przełączania Rezerwa czasu pracy Maksymalna, dopuszczalna temperatura otoczenia Napięcie robocze czujnika temperatury Minimalny przekrój poprzeczny przewodów elektrycznych czujnika temperatury Wysokość/szerokość/głębokość Stopień ochrony elektrycznej Klasa ochrony elektrycznej regulatora Klasa ochrony elektrycznej czujnika temperatury 50 zegarowego oraz przestawianie instalacji grzewczej między trybem pracy letniej oraz trybem pracy zimowej. Jednostka VRC 40s V W min min 0 C V mm mm /48/48 IPX4D III II Numer zamówienia

151 6. Regulacja pogodowy, dwukierunkowy regulator VRC 40s Charakterystyka produktu Zestaw regulacyjny do pogodowej regulacji ogrzewania, wykorzystywany jako regulator obiegowy do sterowania jednym bezpośrednim obiegiem grzewczym oraz jednym obiegiem z zaworem mieszającym. Regulator VRC 40s steruję pracą kotła ecovit VKK. WyposaŜenie: Zestaw regulacyjny składa się z następujących podzespołów: regulator centralny VRC 40s z wtykami systemu Pro E, moduł zaworu mieszającego, dysponującego moŝliwością przyłączenia pompy cyrkulacyjnej, jak równieŝ sterowanej pompy w obiegu bezpośrednim, czujnik temperatury zewnętrznej,czujnik temperatury zasilania -go obiegu c.o., cokół do montaŝu naściennego. Charakterystyka regulatora: nieregulowany obieg grzewczy (modulacyjne sterowanie palnika) regulowany obieg grzewczy z zaworem mieszającym System komfortowej obsługi przekręć i kliknij firmy Vaillant Szybki i niezawodny montaŝ z wykorzystaniem połączenia wtykowego (Plug and Play) MoŜliwy montaŝ naścienny w mieszkaniu w połączeniu z uwzględnieniem wpływu oddziaływania temperatury pokojowej na temperaturę zasilania (oddziaływanie temperatury pokojowej na temperaturę zasilania moŝna wyłączyć) Zegar nastawiany przez sygnał radiowy (program tygodniowy, okresy grzewcze w ciągu dnia) do sterowania ogrzewaniem, przygotowaniem ciepłej wody i pracą pompy cyrkulacyjnej w zaleŝności od czasu (do przyłączenia pompy cyrkulacyjnej konieczny jest moduł wielofunkcyjny) Regulacja temperatury zasilania Automatyczna identyfikacja miejsca zamontowania regulatora Dwukierunkowa wymiana danych Wyświetlanie: temperatury zewnętrznej, komunikatu Konserwacja informującego o konieczności przeprowadzenia konserwacji kotła grzewczego, zakłóceń w pracy kotła grzewczego oraz rodzaju trybu ogrzewania Wyświetlanie informacji tekstowych (4 języków) Oszczędne obniŝanie temperatury Tryb równoległego ładowania podgrzewacza zasobnikowego Względne przesunięcie wyłączania Zabezpieczenie przed zamarzaniem Opóźnienie zabezpieczenia przed zamarzaniem Funkcja urlop Funkcja przyjęcie Jednorazowe ładowanie podgrzewacza Regulator VRC 40s zasobnikowego Funkcja Info z moŝliwością wyświetlania: rzeczywistej temperatury podgrzewacza zasobnikowego, rzeczywistej temperatury zasilania w obiegu ze sterowaniem palnika, wartości zadanej temperatury zasilania w obiegu ze sterowaniem palnika, rzeczywistej temperatury zasilania obiegu z zaworem mieszającym, wartości zadanej temperatury zasilania obiegu z zaworem mieszającym, stanu pracy pompy w obiegu ze sterowaniem palnika, stanu pracy pompy w obiegu z zaworem mieszającym MoŜliwości zastosowania: Zestawy regulacyjne VRC 40s słuŝą do pogodowej regulacji instalacji grzewczych złoŝonych z dwóch obiegów ( obieg grzewczy ze sterowaniem palnika, obieg grzewczy z zaworem mieszającym oraz ładowanie podgrzewacza zasobnikowego). Te zestawy regulacyjne moŝna łączyć z typoszeregami kotłów VKK ecovit. Niezbędne przyłączenia elektryczne wykonuje się w skrzynce elektronicznej kotła grzewczego oraz w module zaworu mieszającego, naleŝącym do zestawu Dane techniczne Napięcie robocze Pobór mocy elektrycznej przez regulator Najkrótszy odstęp czasu przełączania Rezerwa czasu pracy Maksymalna, dopuszczalna temperatura otoczenia Napięcie robocze czujnika temperatury Minimalny przekrój poprzeczny przewodów elektrycznych czujnika temperatury Wysokość/szerokość/głębokość Stopień ochrony elektrycznej Klasa ochrony elektrycznej regulatora Klasa ochrony elektrycznej czujnika temperatury 5 regulacyjnego. Regulator samoczynnie identyfikuje miejsce swojego zamontowania: w listwie sterowniczej kotła lub na ścianie w pomieszczeniu mieszkalnym jako zespół do zdalnego sterowania. W przypadku zamontowania regulatora w pomieszczeniu mieszkalnym moŝliwe jest uaktywnienie podzespołu do uwzględniania wpływu oddziaływania temperatury pokojowej na temperaturę zasilania. Regulator wyposaŝono w zegar nastawiany przez sygnał radiowy (opcja), przy pomocy którego moŝliwe jest zaleŝne od czasu sterowanie pracą obydwóch obiegów grzewczych, jak równieŝ przygotowywaniem ciepłej wody i pracą pompy cyrkulacyjnej (w kaŝdym przypadku moŝna nastawić do okresów grzewczych w ciągu jednego dnia). Dodatkowy czujnik temperatury zewnętrznej (DCF-opcja), wyposaŝony w odbiornik sygnału radiowego, umoŝliwia stale automatyczne nastawianie czasu zegarowego oraz przestawianie instalacji grzewczej między trybem pracy letniej oraz trybem pracy zimowej. Jednostka VRC 40s V W min min 0 C V mm mm /48/48 IPX4D III II Numer zamówienia

152 6. Regulacja pogodowy, dwukierunkowy regulator calormatic 40 i 40f Charakterystyka produktu Cechy szczególne Regulator pogodowy z wyświetlaniem informacji tekstowych MoŜliwość współpracy z podgrzewaczem zasobnikowym actostor Szybkie uruchamianie poprzez wykorzystanie asystenta instalacyjnego wraz z analizą parametrów charakterystycznych dla danej instalacji grzewczej Graficzna wizualizacja stanu pracy instalacji grzewczej Funkcja zabezpieczenia przed legionellami WyposaŜenie calormatic 40 Regulator pogodowy calormatic 40 Czujnik temperatury zewnętrznej Cokół do zabudowy naściennej WyposaŜenie calormatic 40f Radiowy regulator pogodowy calormatic 40f Radiowy czujnik temperatury zewnętrznej zasilany fotoogniwem Cokół do zabudowy naściennej odbiornika radiowego Odbiornik radiowy do montaŝu w kotle lub na cokole MoŜliwości zastosowania Jako regulator solarny przy współpracy z dodatkowym modułem VR 68 Jako regulator -obiegowy oraz przy współpracy z modułem zaworu mieszającego VR 6 jako regulator - obiegowy MoŜliwość zamontowania w skrzynce elektronicznej kotła Przygotowany do przyłączenia czujnika temperatury zewnętrznej z odbiornikiem radiowego sygnału czasu w standardzie DCF; czujnik taki (VRC 955) moŝna nabyć jako wyposaŝenie dodatkowe Dane techniczne Jednostk a VRC 40 VRC 40f Napięcie robocze V 4 6 (4xAAA) Pobór prądu elektrycznego przez regulator ma < 45 < 45 Maksymalna, dopuszczalna temperatura otoczenia C Minimalny przekrój poprzeczny przewodów elektrycznych czujnika mm temperatury Wymiary razem z korpusem do zabudowy naściennej: wysokość mm szerokość mm głębokość mm Stopień ochrony elektrycznej IP 0 IP 0 Klasa ochrony elektrycznej regulatora III III Nr zamówienia WyposaŜenie dodatkowe Nr zamówienia Czujnik temperatury podgrzewacza zasobnikowego Moduł zaworu mieszającego VR Moduł solarny VR Urządzenie do zdalnego sterowania VR Czujnik temperatury zasilania VR

153 6. Regulacja Pogodowy regulator ogrzewania calormatic 400 charakterystyka produktu Cechy szczególne Regulator pogodowy Program tygodniowy do ogrzewania, przygotowywania ciepłej wody i pompy cyrkulacyjnej Programy tygodniowe moŝna wprowadzać w zaleŝności od temperatury zewnętrznej Funkcja Przyjęcie Sterowanie pracą podgrzewacza zasobnikowego i pracą pompy cyrkulacyjnej w zaleŝności od czasu WyposaŜenie Regulator pogodowy VRC 400 Zintegrowany cokół do zabudowy naściennej MoŜliwości zastosowania Jako regulator -obiegowy Jako urządzenie do zdalnego sterowania z oddziaływaniem lub bez oddziaływania czujnika temperatury pokojowej Przygotowany do przyłączenia czujnika temperatury zewnętrznej z odbiornikiem radiowego sygnału czasu w standardzie DCF; czujnik taki (VRC 955) moŝna nabyć jako wyposaŝenie dodatkowe MoŜliwość zamontowania w skrzynce elektronicznej Dane techniczne Jednostka VRC 400 Napięcie robocze V 4 Pobór prądu elektrycznego przez regulator ma < 7 Maksymalna, dopuszczalna temperatura otoczenia C 50 Minimalny przekrój poprzeczny przewodów elektrycznych czujnika temperatury mm 0.75 Wymiary razem z korpusem do zabudowy naściennej: wysokość mm 97 szerokość mm 46 głębokość mm 40 Stopień ochrony elektrycznej IP 0 Klasa ochrony elektrycznej regulatora III Nr zamówienia

154 6. Regulacja Pogodowe regulatory ogrzewania i kaskadowe konfiguracja systemu Regulator WyposaŜenie dodatkowe VRC 400 Regulator pogodowy: regulacja ogrzewania, przygotowywania ciepłej wody i pracy pompy cyrkulacyjnej Pogodowy regulator ogrzewania Regulator ze złączem komunikacyjnym ebus calormatic 40, 40f Regulator pogodowy: regulacja ogrzewania, przygotowywania ciepłej wody i pracy pompy cyrkulacyjnej Pogodowy regulator wielofunkcyjny calormatic 60/ Regulator wieloobiegowy i kaskadowy: obiegi grzewcze, obieg przygotowywania ciepłej wody, pompa cyrkulacyjna auromatic 60/ Solarny, kaskadowy regulator systemowy: obiegi grzewcze, obieg przygotowywania ciepłej wody, pompa cyrkulacyjna VR 6 Moduł zaworu mieszającego Konieczne sprzęgło hydrauliczne VR 60 Moduł zaworu mieszającego Przyłączenie poprzez magistralę komunikacyjną ebus Przyłączenie poprzez magistralę komunikacyjną ebus VR 80 Urządzenie do zdalnego sterowania Przyłączenie poprzez magistralę komunikacyjną ebus Przyłączenie poprzez magistralę komunikacyjną ebus VR 8 Urządzenie do zdalnego sterowania Przyłączenie poprzez magistralę komunikacyjną ebus (nie współpracuje z calormatic 40f) VR 90/ Urządzenie do zdalnego sterowania Przyłączenie poprzez magistralę komunikacyjną ebus Przyłączenie poprzez magistralę komunikacyjną ebus VR Łącznik magistralny Przy rozwiązaniach kaskadowych zastosować od. kotła poczynając Przy rozwiązaniach kaskadowych zastosować od. kotła poczynając VR 4 Łącznik magistralny do sygnału napięciowego 0 0 V do przyłączenia regulatora zewnętrznego do przyłączenia regulatora zewnętrznego do przyłączenia regulatora zewnętrznego do przyłączenia regulatora zewnętrznego Moduł z 7 Moduł wielofunkcyjny Moduł rozszerzający do przyłączenia dodatkowych zewnętrznych elementów Moduł rozszerzający do przyłączenia dodatkowych zewnętrznych elementów Moduł rozszerzający do przyłączenia dodatkowych zewnętrznych elementów Moduł rozszerzający do przyłączenia dodatkowych zewnętrznych elementów 54

155 6. Regulacja Pogodowe regulatory ogrzewania i kaskadowe konfiguracja systemu Obieg grzewczy przyłączony do: Ilość obiegów grzewczych Oznaczenie obiegów grzewczych Ilość wymaganych modułów zaworów mieszających VR 60 Adresy magistralne modułów zaworów mieszających VR 60 calormatic HK (bezpośredni obieg grzewczy) 60/ auromatic HK (regulowany obieg grzewczy ) 60/ HK (regulowany obieg grzewczy ) VR 60 VR 60 VR 60 VR 60 VR 60 VR 60 4 HK 4 (regulowany obieg grzewczy ) HK 5 (regulowany obieg grzewczy ) 5 6 HK 6 (regulowany obieg grzewczy ) HK 7 (regulowany obieg grzewczy ) 7 8 HK 8 (regulowany obieg grzewczy ) HK 9 (regulowany obieg grzewczy ) 0 HK 0 (regulowany obieg grzewczy ) HK (regulowany obieg grzewczy ) HK (regulowany obieg grzewczy ) HK (regulowany obieg grzewczy ) 4 HK 4 (regulowany obieg grzewczy ) HK 5 (regulowany obieg grzewczy ) Adresy magistralne zdalnego sterowania VR 80 lub VR 90 Do systemu regulacji nie moŝna juŝ przyłączać kolejnych urządzeń do zdalnego sterowania W zamieszczonym na następnej stronie przeglądzie przedstawiono jeszcze raz, tym razem graficznie, wymagane nastawy dla kaŝdego modułu systemu regulacji. Wskazówka dotycząca regulatora auromatic 60/ Bezpośredni obieg grzewczy moŝna stosować tylko warunkowo przy solarnym wspomaganiu ogrzewania. NaleŜy przestrzegać zachowania temperatur systemowych! MoŜliwy jest tylko jeden regulowany obieg grzewczy i dlatego brak adresu magistralnego. Wszystkie inne są identyczne, jak w przypadku regulatora calormatic 60/. 55

156 6. Regulacja Nastawianie adresów magistralnych w przypadku regulatorów ze złączem komunikacyjnym ebus Regulator Moduł zaworu mieszającego Bezpośredni obieg grzewczy Regulowane obiegi grzewcze Tylko dla calormatic 60/ NaleŜy przestrzegać wskazówek dotyczących regulatora calormatic 60/ i auromatic 60/! Adres magistralny: Adres magistralny: Adres magistralny: Adres magistralny: Adres magistralny: Adres magistralny: Adres magistralny: 56

157 6. Regulatory VRC 60, VRS 60 WyposaŜenie dodatkowe WyposaŜenie dodatkowe Moduł zaworu mieszającego VR 60 WyposaŜenie dodatkowe do rozszerzenia moŝliwości pogodowego, wieloobiegowego i kaskadowego regulatora calormatic 60/ oraz pogodowego solarnego regulatora systemowego 60/ o sterowanie dwóch dodatkowych obiegów grzewczych z zaworami mieszającymi. WyposaŜenie Zestaw modułu zaworu mieszającego składa się z podzespołów: modułu zaworu mieszającego oraz standardowych czujników temperatury VR 0. Charakterystyka wyposaŝenia Szybki i niezawodny montaŝ z wykorzystaniem systemu połączeń wtykowych Pro E Złącze komunikacyjne ebus ( Ŝyłowe) Programowanie charakterystycznych dla danego obiegu grzewczego przyłączy z wykorzystaniem regulatora centralnego (calormatic 60/ lub auromatic 60/), albo alternatywnie poprzez przyłączane po jednym dla kaŝdego obiegu grzewczego urządzenia do zdalnego sterowania VR 80 lub VR 90/ MoŜliwość indywidualnego konfigurowania regulowanych obiegów grzewczych jako obiegów z regulacją stałowartościową, obiegów z podniesieniem temperatury powrotu, lub do ich wykorzystania jako obiegów do ładowania podgrzewacza zasobnikowego. Nastawianie przeprowadza się za pomocą regulatora centralnego MoŜliwość wykorzystania maksymalnie 6 modułów zaworu mieszającego VR 60 w jednym systemie regulacji MoŜliwości zastosowania Tylko jako wyposaŝenie dodatkowe do regulatorów centralnych calormatic 60/, auromatic 60/ oraz pomp ciepła geotherm Urządzenie do zdalnego sterowania VR 90/ WyposaŜenie dodatkowe do pogodowego, wieloobiegowego i kaskadowego regulatora calormatic 60/ oraz pogodowego solarnego regulatora systemowego 60/. Charakterystyka wyposaŝenia Szybki i niezawodny montaŝ z wykorzystaniem systemu połączeń wtykowych Pro E Graficzny podświetlany wyświetlacz z moŝliwością wyświetlania informacji tekstowych (bez błękitnego podświetlania) Złącze komunikacyjne ebus ( Ŝyłowe) Czujnik temperatury pokojowej MoŜliwości zastosowania MoŜliwość wykorzystania maksymalnie 8 urządzeń do zdalnego sterowania (VR 90/) w jednym systemie regulacji Urządzenie do zdalnego sterowania VR 80 WyposaŜenie dodatkowe do pogodowego, wieloobiegowego i kaskadowego regulatora calormatic 60/ oraz pogodowego solarnego regulatora systemowego auromatic 60/. Charakterystyka wyposaŝenia Graficzny wyświetlacz z komunikatami w postaci symboli Złącze komunikacyjne ebus ( Ŝyłowe) Przełączanie rodzaju trybu pracy Zmiana wartości zadanej temperatury Czujnik temperatury pokojowej MoŜliwości zastosowania Jak urządzenie do zdalnego sterowania VR 90 Cokół do zabudowy naściennej VR 55 WyposaŜenie dodatkowe do zamontowania modułu obsługowego regulatora calormatic 60 lub regulatora auromatic 60/, zamocowania go na ścianie niezaleŝnie od cokołu podstawowego i wykorzystywania jako urządzenia do zdalnego sterowania MoŜliwości zastosowania Tylko do regulatora calormatic 60 lub auromatic 60 Nr zamówienia

158 6. Regulatory VRC 60, VRS 60 WyposaŜenie dodatkowe Standardowy czujnik temperatury VR 0 Wykorzystywany jako czujnik temperatury zasilania, czujnik zanurzeniowy oraz czujnik temperatury ciepłej wody w podgrzewaczu zasobnikowym (wraz z dołączoną do dostawy taśmą mocującą) Standardowy czujnik temperatury VR WyposaŜenie dodatkowe do przyłączenia drugiego pola kolektorów Urządzenie do zdalnego sterowania VR 8 Charakterystyka wyposaŝenia Do zdalnego sterowania jednego obiegu grzewczego w systemie regulacji z regulatorem calormatic 40 Złącze komunikacyjne ebus ( Ŝyłowe) Przełączanie rodzaju trybu pracy Maksymalnie jedno urządzenie do zdalnego sterowanie w jednym systemie regulacji MoŜliwości zastosowania Tylko jako wyposaŝenie dodatkowe do regulatora calormatic 40 Moduł zaworu mieszającego VR 6 WyposaŜenie dodatkowe do rozszerzenia moŝliwości pogodowego regulatora ogrzewania calormatic 40 lub 40 f o sterowanie -go regulowanego obiegu grzewczego. WyposaŜenie Moduł zaworu mieszającego Standardowy czujnik temperatury VR 0 Charakterystyka wyposaŝenia Złącze komunikacyjne ebus ( Ŝyłowe) MoŜliwość przyłączenia pompy ładującej podgrzewacz zasobnikowy lub pompy cyrkulacyjnej MoŜliwości zastosowania Tylko jako wyposaŝenie dodatkowe do regulatora calormatic 40 lub calormatic 40f Moduł solarny VR 68 WyposaŜenie dodatkowe do rozszerzenia moŝliwości pogodowego regulatora ogrzewania calormatic 40 o sterowanie procesem solarnego przygotowywania ciepłej wody w danej instalacji. WyposaŜenie Moduł solarny 4 standardowe czujniki temperatury VR 0 czujnik solarny VR Charakterystyka wyposaŝenia Złącze komunikacyjne ebus ( Ŝyłowe) MoŜliwość przyłączenia pompy ładującej podgrzewacz zasobnikowy lub pompy cyrkulacyjnej MoŜliwości zastosowania Tylko jako wyposaŝenie dodatkowe do regulatora calormatic 40 lub calormatic 40f Łącznik magistralny VR Modulujący, kaskadowy łącznik magistralny dla kotłów w wesji ebus. Łącznik magistralny VR 4 Modulujący łącznik magistralny dla inteligentnych budynków (0-0V -BMS). Moduł komunikacyjny vrnetdialog 860/ Moduł komunikacyjny z modemem dwuzakresowym GSM, słuŝący do zdalnej parametryzacji oraz zdalnej diagnostyki i alarmowania kotłów grzewczych poprzez Internet/PC. WyposaŜenie Elektryczny przewód przyłączeniowy do kotła grzewczego ( m) Antena do systemu telefonii komórkowej z przewodem elektrycznym Wkładana karta SIM (GPRS ERA) MoŜliwości zastosowania Stosowany w kondensacyjnych kotłach grzewczych, włączonych do sieci telefonii komórkowej GSM/GPRS marki REA, w połączeniu z pogodowym, wieloobiegowym i kaskadowym regulatorem calormatic 60/ oraz pogodowym solarnym regulatorem systemowym 60/, dysponującymi uchwytem naściennym

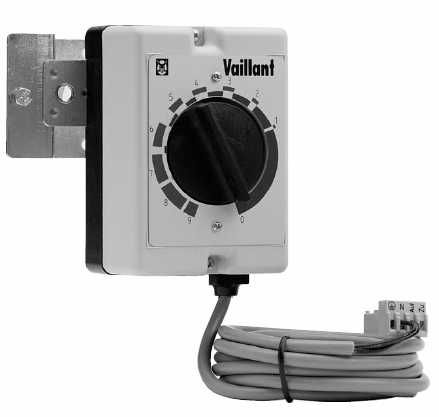

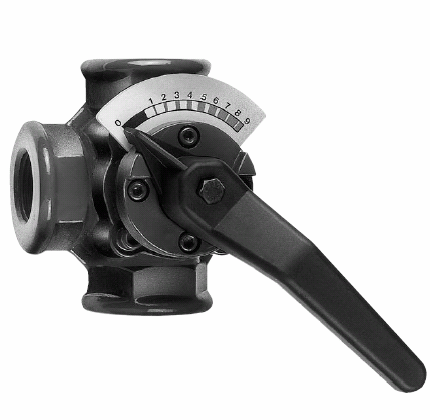

159 6. Regulacja zawory mieszające, siłownik zaworów mieszających, nasadka montaŝowa Charakterystyka wyrobów Zawór mieszający, trójdrogowy Siłownik z nasadką montaŝową Zawór mieszający, trójdrogowy VRM ½ Wykonany z Ŝeliwa szarego, ze złączem kielichowym. Przystosowany do przyłączania z prawej lub z lewej strony. Siłownik z nasadką montaŝową Siłownik do zaworów mieszających, trój- i czterodrogowych wraz z nasadką montaŝową, przystosowaną do wymienionych zaworów firmy Vaillant. Zasilanie elektryczne: 0 V/50 Hz. Kąt obrotu: Czas trwania przebiegu: minuty. Zawory mieszające, trójdrogowe Jednostka VRM ½ VRM ¾ VRM VRM ¼ Przyłącze Wartość parametru k vs Kąt obrotu Maksymalna temperatura pracy Ciśnienie nominalne gwint m /h stopień 0 C bar Rp ½ Rp ¾ Rp Rp ¼ Numer zamówienia Silnik zaworów mieszających Napięcie robocze Pobór mocy, około Moment obrotowy Kąt obrotu Czas przebiegu Temperatura otoczenia Masa Stopień ochrony elektrycznej /klasa ochrony elektrycznej VRM V/Hz VA Nm stopień min 0 C Numer zamówienia kg 0/ (przełączalny kierunek obrotu) 0 do IP 4/II 59

160 6. Regulacja zawory mieszające Charakterystyka produktu, dane techniczne Objętościowe natęŝenie przepływu [m /h] Moc cieplna [kw] Spadek ciśnienia p [mbar] Objętościowe natęŝenie przepływu [l/h Wykres do wyznaczania nominalnych wartości średnic zaworów mieszających, trójdrogowych 60 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

161 7. Osprzęt kotłów kondensacyjnych wyposaŝenie dodatkowe Grupy pompowe Określenie Rysunek Nr katalogowy Zestaw pompowy bez zaworu mieszającego, z -stopniową pompą obiegową składający się dodatkowo z: kulowych odcinających zaworów ze zintegrowanym termometrem, w tym jeden zawór odcinający z wbudowanym zaworem zwrotnym; wraz z izolacją cieplną., z nastawialnym zaworem nadmiarowo-przelewowym Zestaw pompowy z -drogowym zaworem mieszającym R, z -stopniową pompą obiegową, składający się dodatkowo z: kulowych odcinających zaworów ze zintegrowanym termometrem, w tym jeden zawór kulowy z wbudowanym zaworem zwrotnym, zintegrowane obejście do wstępnego podmieszania wody grzewczej z powrotem, -drogowego zaworu mieszającego R, silnika zaworu mieszającego z nasadką montaŝową; wraz z izolacją cieplną., z nastawialnym zaworem nadmiarowo-przelewowym Zestaw pompowy z -drogowym zaworem mieszającym R ½, z -stopniową pompą obiegową, a dodatkowo z nastawialnym zaworem przelewowym Zestaw pompowy z -drogowym zaworem mieszającym R ¾, z -stopniową pompą obiegową, a dodatkowo z nastawialnym zaworem przelewowym Zestaw rur przyłączeniowych do kotła ekovit VKK, rury sztywne, zasilanie i powrót R Zestaw rur przyłączeniowych do kotła ekovit VKK, rury elastyczne, zasilanie i powrót R Sprzęgło hydrauliczne i belka rozdzielacza do przyłączenia jednego zestawu pompowego Sprzęgło hydrauliczne i belka rozdzielacza do przyłączenia dwóch zestawów pompowych Belka rozdzielacza do przyłączenia dwóch zestawów pompowych Belka rozdzielacza do przyłączenia trzech zestawów pompowych D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

162 7. Osprzęt kotłów kondensacyjnych wyposaŝenie dodatkowe Grupy pompowe charakterystyka pomp Pompa obiegowa -stopniowa Parametry przyłączenia elektrycznego Stopień/prędkość obrotowa Pobór mocy Wbudowana do zestawu pompowego: Rurowy zestaw pompowy z -drogowym zaworem mieszającym R ½ Rurowy zestaw pompowy z -drogowym zaworem mieszającym R ¾ Rurowy zestaw pompowy z -drogowym zaworem mieszającym R 0 V 50 Hz 00 obr/min 650 obr/min 050 obr/min 0, 46, 65 W Nr katalogowy Wysokość tłoczenia H w m NatęŜenie przepływu w m /h Rys. 0. Pompa obiegowa -stopniowa 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc

163 8. Osprzęt kotłów kondensacyjnych wyposaŝenie dodatkowe Sprzęgła hydrauliczne Nazwa Rysunek nr zamówienia Sprzęgło hydrauliczne WH 40 dla pojedynczych kotłów wraz izolacją cieplną, przyłącze Rp /4, maksymalne natęŝenie przepływu wody grzewczej,5 m /h Sprzęgło hydrauliczne WH 95 dla kaskady lub kotłów duŝej mocy wraz izolacją cieplną, przyłącze Rp, maksymalne natęŝenie przepływu wody grzewczej 8 m /h Sprzęgło hydrauliczne WH 60 dla kaskady lub kotłów duŝej mocy wraz izolacją cieplną, przyłącze DN 60, maksymalne natęŝenie przepływu wody grzewczej m /h Sprzęgło hydrauliczne WH 80 dla kaskady lub kotłów duŝej mocy wraz izolacją cieplną, przyłącze DN 80, maksymalne natęŝenie przepływu wody grzewczej.5 m /h Argumenty za stosowaniem sprzęgła hydraulicznego: niewielka strata ciśnienia (moŝna przyjąć praktycznie stratę równą zero) hydrauliczne odsprzęglenie obiegu kotła (ów) od obiegów grzewczych zapewnienie stałego natęŝenie przepływu wody grzewczej w źródle ciepła i w odbiornikach niedopuszczenie do sytuacji, Ŝe natęŝenie przepływu wody grzewczej we wtórnych obiegach jest zbyt małe spełnianie przez sprzęgło hydrauliczne funkcji odmulacza, wyposaŝonego w kurek spustowy (tylko przy montaŝu pionowym) spełnianie przez sprzęgło hydrauliczne funkcji separatora powietrza (tylko przy montaŝu pionowym) Sprzęgło hydrauliczne WH 40 i WH 95 Sprzęgła hydrauliczne WH 40 i WH 95 posiadają: stalową komorę, której dokonuje się proces wymieszania się strumieni przepływającej wody grzewczej króćce z przyłączami gwintowanymi Rp 5/4 WH40) i Rp (WH95), słuŝące do przyłączenia sprzęgła do instalacji grzewczej oraz do wytwornicy ciepła usytuowane w dole przyłącze spustowe Rp ½ z zaworem spustowym Charakterystyka sprzęgła WH 40 i WH 95: poddane fabrycznie próbie ciśnieniowej oraz pokryte warstwą farby podkładowej maksymalne nadciśnienie robocze 6 barów maksymalne natęŝenie przepływu wody grzewczej:,5 m /h (WH40) i 8 m /h (WH95) Izolacja cieplna składa się z: Półpowłok wykonanych z utwardzanej pianki poliuretanowej. Półpowłoki posiadają wybrania na króćce do wyjściowych odgałęzień, na przyłącze spustowe i na czujnik temperatury Uchwytów z elementami łącznikowymi do zamocowania półpowłok izolujących oraz do zamocowania sprzęgła na ścianie Przykład zestawu - sprzęgło hydrauliczne WH40 6 D:\Documents and Settings\plachman\Desktop\FIRMOWE\PLI 009\PLI Kondens\PLI Kondens_0.doc
