GEOBOR S 146 Profesjonalne narzędzie zaprojektowane z myślą o wierceniu otworów geotechnicznych i geologicznych

Wielkość: px

Rozpocząć pokaz od strony:

Download "GEOBOR S 146 Profesjonalne narzędzie zaprojektowane z myślą o wierceniu otworów geotechnicznych i geologicznych"

Fabian Adamski
7 lat temu
Przeglądów:

1 GEOBOR S 146 Profesjonalne narzędzie zaprojektowane z myślą o wierceniu otworów geotechnicznych i geologicznych

1. Rdzeniowo ze standardową rurą wewnętrzną. Jest to metoda do standardowego wiercenia z pobieraniem rdzenia ze wszystkich formacji gruntowych.

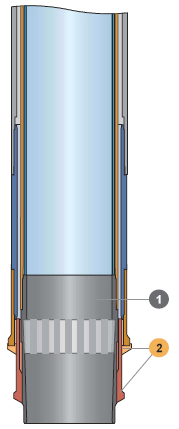

2 1. Rdzeniowo ze standardową rurą wewnętrzną. Jest to metoda do standardowego wiercenia z pobieraniem rdzenia ze wszystkich formacji gruntowych. W zależności od warunków gruntowych dobiera się koronkę odpowiednią koronkę wiertniczą oraz urywak rdzenia. Metoda 1 1 Stabilizator górny GBS Łącznik wspomagający GBS Tuleja lądowania GBS Rura zewnętrzna L = 1500mm GBS Zaślepka ochronna GBS Korpus zatrzasku GBS Zatrzask GBS Sprężyna zatrzasku GBS Sworzeń sprężynowy GPE Sworzeń sprężynowy GPE Śruba VISMOHC Pierścień lądowania GBS Nakrętka blokująca GBS Wał wrzeciona obrotowego GBS Smarowniczka GRADR00M Tuleja GBS Łożysko kulkowe poprzeczne RLTE006012ZZ 1 20 Podkładka dystansowa GBS Łożysko kulkowe wzdłużne BUT Łożysko kulkowe wzdłużne BUT Łożysko kulkowe poprzeczne JTH O-ring RLTE006207ZZ 1 25 Nakrętka blokująca GBS Obudowa wrzeciona GBS Rura PE TUPE Rura wewnętrzna GBS Korpus urywaka rdzenia GBS Urywak rdzenia GBS Pierścień ustalający rury wew. GBS

2. Rdzeniowo z butem rury wewnętrznej, w formacjach miękkich i bardzo miękkich. Zwiercanie nadkładu odbywa się za pomocą dwuczęściowego narzędzia urabiającego (pilot + but rury wewnętrznej).

3 2. Rdzeniowo z butem rury wewnętrznej, w formacjach miękkich i bardzo miękkich. Zwiercanie nadkładu odbywa się za pomocą dwuczęściowego narzędzia urabiającego (pilot + but rury wewnętrznej). Płuczka przepływa przestrzenią pierścieniową pomiędzy butem rury wewnętrznej a poszerzaczem. Rozwiązanie to chroni rdzeń przed erozją. Koronka ma zewnętrzną średnicę minimum 150mm co w rezultacie daje nam średnicę rdzenia 102mm. Metoda 2 1 Korpus urywaka rdzenia GBS But rur okładzinowych, urabiający z poszerzaczem GBS Rdzeniowo z korpusem urywaka rdzenia wysuniętym 25mm przed czoło koronki w formacjach luźnych i sypkich, gdzie rdzeń musi być chroniony przed erozyjnym działaniem płuczki lub ciśnieniem przepływającego powietrza. Zwiercanie nadkładu również odbywa się za pomocą dwuczęściowego narzędzia urabiającego przy czym korpus urywaka rdzenia jest zespolony z koronką pilotującą. Podobnie jak w metodzie drugiej, rozwiązanie to ma za zadanie ochronę rdzenia przed erozją płuczki. Koronka ma zewnętrzną średnicę minimum 150mm co w rezultacie daje nam średnicę rdzenia 102mm. Korpus urywaka rdzenia wyprzedza koronkę o ok. 25mm. W efekcie rdzeń jest jeszcze lepiej chroniony przed erozyjnym działaniem płuczki Metoda 3 1 Korpus urywaka rdzenia GBS But rur okładzinowych, urabiający z poszerzaczem GBS

4. Rdzeniowo z próbnikiem wciskanym sprężyną, w skałach luźnych i sypkich, w tej metodzie but rury wewnętrznej wyprzedza czoło koronki do 60mm. Jest to technologiczne rozwinięcie metody 3.

4 4. Rdzeniowo z próbnikiem wciskanym sprężyną, w skałach luźnych i sypkich, w tej metodzie but rury wewnętrznej wyprzedza czoło koronki do 60mm. Jest to technologiczne rozwinięcie metody 3. Rdzeniówka jest wyposażona w koronkę średnicy 146mm dającą rdzeń o średnicy ok. 109mm oraz but rury wewnętrznej będący przedłużeniem korpusu urywaka rdzenia. Zespół rury wewnętrznej jest połączony z wrzecionem obrotowym rury wewnętrznej poprzez wał na który nałożona jest sprężyna dystansowa. IMAZ / Metoda 4 1 Łącznik GBS Sprężyna dystansowa GBS Wał GBS Korek rury wewnętrznej GBS Podkładka GBS Nakrętka blokująca GBS O-ring GBS Łącznik dolny rury zewnętrznej GBS Pierścień ustalający rury wew. GBS Korpus urywaka rdzenia GBS Koszykowy urywak rdzenia sprężyna krótka Koszykowy urywak rdzenia sprężyna długa GBS GBS Rura do poboru rdzenia, kompletna GBS

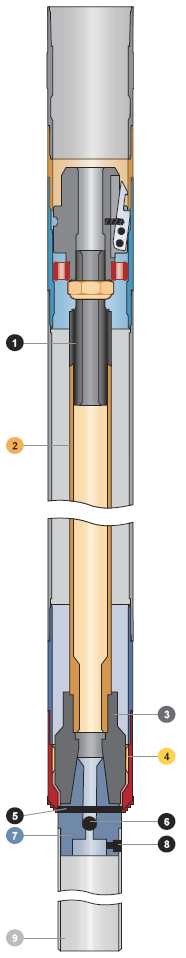

5 5. Rdzeniowo z próbnikiem Shelby, wciskanym w grunt przed czołem koronki. Metoda ta jest bardzo podobna do metody poboru prób rdzeniowych próbnikami typu shelby cienkościenne rury wciskane w grunt za pomocą górnego młotka udarowego z tą różnicą, że w tej metodzie używamy koronki średnicy 146x102. Rdzeń pozyskiwany jest do rury PVC typu shelby o średnicy 95mm. Maksymalna długość uzyskanego rdzenia wynosi 762mm. W metodzie tej nie używamy w ogóle obrotów do pogrążania próbnika w ziemię. Wykorzystywany jest tylko udar z górnego młotka zamontowanego na wiertnicy. IMAZ / Metoda 5 1 Górny łącznik adaptacyjny GBS Przewód wiertniczy stalowy, mufa X czop, NW, L = 1500mm GBS Dolny łącznik adaptacyjny GBS Pierścień ustalający rury wew. GBS * Sworzeń sprężynowy 6x100 GBS * Kula GBS * Łącznik redukcyjny do próbnika typu shelby GBS * Wkręt blokujący (MC6S10x16) GBS * Próbnik L = 762mm GBS * wyposażenie opcjonalne

6. Bezrdzeniowo ze świdrem gryzowym zapuszczonym w miejsce rury wewnętrznej. Metoda ta służy do zawiercania otworu na żądaną głębokość z której następnie pobiera się rdzeń zmieniając rurę wewnętrzną.

6 6. Bezrdzeniowo ze świdrem gryzowym zapuszczonym w miejsce rury wewnętrznej. Metoda ta służy do zawiercania otworu na żądaną głębokość z której następnie pobiera się rdzeń zmieniając rurę wewnętrzną. Wykorzystuje się również do instalacji piezometrów lub inklinometrów, w tym przypadku rury płuczkowe służą jako okładzinowe. IMAZ / Metoda 6 1 Teflonowy pierścień uszczelniający GBS Pierścień ustalający GBS Górny łącznik adaptacyjny GBS Przewód wiertniczy stalowy, mufaxczop, NW, L = 1500mm Przewód wiertniczy stalowy, mufaxczop, NW, L = 3000mm GBS GBS Dolny łącznik adaptacyjny GBS Pierścień ustalający rury wew. GBS

7 Chwytak rdzeniówki GEOBOR S 146 W procesie wiercenia techniką wrzutową, obok rdzeniówek, ważną rolę spełnia chwytak. Cykl pracy chwytaka składa się z fazy zapuszczania chwytaka na linie, połączenia chwytaka z rdzeniówką a następnie wyciągania chwytaka wraz z rdzeniówką na powierzchnię, przy pomocy wciągarki wrzutowej. W czasie opadania chwytak powinien pociągać za sobą linę i odwijać ją z bębna wciągarki. Aby odbywało się to szybko powinien mieć on odpowiednio dobraną masę i przekroje poprzeczne (mały opór hydrauliczny) Połączenie chwytaka z rdzeniówką musi być pewne, tak aby w ciągu całego okresu wyciągania siły bezwładności i oporów hydraulicznych nie spowodowały odczepienia się rdzeniówki. W cyklu wyciągania rdzeniówki mogą wystąpić pewne anomalie uniemożliwiające wyciąganie zespołu rdzeniowego na powierzchnię, jak np. zakleszczenie mechanizmu stabilizującego rdzeniówki lub też grzybkowe urwanie rdzenia. W takim przypadku musi być zapewniona możliwość awaryjnego odłączenia chwytaka od rdzeniówki, w celu umożliwienia wyciągnięcia rdzeniówki wraz z przewodem. Jeśli w trakcie wiercenia otworu obieg płuczki nie jest prawidłowy (ucieczka płuczki), wprowadzenie rury wewnętrznej do rur płuczkowych odbywa się z wykorzystaniem chwytaka rdzeniówki z tuleją do zapuszczania w suchym otworze. Swobodne opuszczanie rury wewnętrznej do otworu jest możliwe gdy zwierciadło płuczki w otworze ustabilizowane jest na poziomie powyżej 30 m nad dnem otworu. Pozostawienie rdzeniówki na dnie otworu (odpięcie jej od chwytaka) musi odbywać się w sposób pewny i prosty. Konstrukcja chwytaka musi być podporządkowana określonym wymaganiom technologicznym i wymogom bezpieczeństwa. Ukształtowanie dolnej części chwytaka jest ściśle uzależnione od konstrukcji i kształtu górnej części rdzeniówki. Chwytak rdzeniówki GBS Krążek obrotowy GBS Sworzeń sprężynowy GBS Korpus krążka obrotowego GBS Łącznik GBS Łącznik GBS Łożysko kulkowe poprzeczne GBS Podkładka GBS Nakrętka GBS Sworzeń sprężynowy GBS Łącznik GBS Tuleja GBS Tuleja chwytająca GBS

Łącznik do zapuszczania rdzeniówki GEOBOR S 146 do suchego otworu Łącznik do zapuszczania w suchym otworze 1 Łącznik GBS3702122100 1 2 Pierścień prowadzący GBS3702122200 1 3 Sworzeń sprężynowy

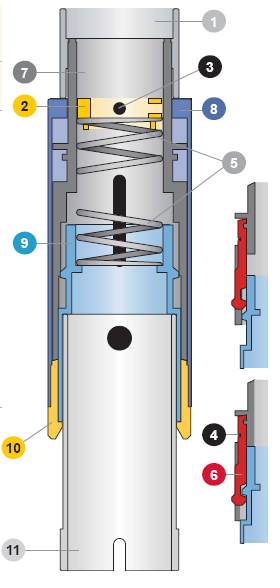

8 Łącznik do zapuszczania rdzeniówki GEOBOR S 146 do suchego otworu Łącznik do zapuszczania w suchym otworze 1 Łącznik GBS Pierścień prowadzący GBS Sworzeń sprężynowy GE O-ring JTH Sprężyny napinające RES Zatrzask GBS Korpus GBS Obudowa GBS Tuleja GBS Tuleja chwytająca GBS Narzędzie (rura wew. rdzeniówki) GBS
