PL B1 (12) OPIS PATENTOWY (19) PL (11) (13) B1 E04B 9/04 E04B 1/86

Transkrypt

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) IntCl7: E04B 9/04 E04B 1/86 Opis patentowy przedrukow ano ze względu na zauważone błędy (54) Płyta stropowa (30) Pierwszeństwo: , DE, P (73) Uprawniony z patentu: Odenwald Faserplattenwerk GmbH, Amorbach, DE (43) Zgłoszenie ogłoszono: BUP 15/95 (72) Twórcy wynalazku: Dirk Rogge, Amorbach, DE Helmut Wörner, Kirchzell, DE (45) O udzieleniu patentu ogłoszono: WUP 11/02 (74) Pełnomocnik: Szlagowska-Kiszko Teresa, POLSERVICE PL B1 (57) 1. Płyta stropowa na ślepy pułap zaopatrzony w kształtowniki nośne posiadająca po zainstalowaniu dolną powierzchnię zwróconą w stronę pomieszczenia oraz powierzchnię zwróconą w stronę stropu, złożona z co najmniej dwóch, umieszczonych płasko jeden nad drugim, elementów płytowych z materiału o dużej izolacyjności akustycznej, spojonych warstwą kleju, stanowiącego warstwę izolacji akustycznej, przy czym powierzchnia płyty zwrócona w stronę pomieszczenia jest gładka lub profilowana, znamienna tym, że powierzchnia (12, 12') znajdująca się po zainstalowaniu na wierzchu od strony stropu, zaopatrzona jest we wgłębienia i/lub otwory (13) pochłaniające dźwięk.

2 Płyta stropowa Zastrzeżenia patentowe 1. Płyta stropowa na ślepy pułap zaopatrzony w kształtowniki nośne posiadająca po zainstalowaniu dolną powierzchnię zwróconą w stronę pomieszczenia oraz powierzchnię zwróconą w stronę stropu, złożona z co najmniej dwóch, umieszczonych płasko jeden nad drugim, elementów płytowych z materiału o dużej izolacyjności akustycznej, spojonych warstwą kleju, stanowiącego warstwę izolacji akustycznej, przy czym powierzchnia płyty zwrócona w stronę pomieszczenia jest gładka lub profilowana, znamienna tym, że powierzchnia (12, 12') znajdująca się po zainstalowaniu na wierzchu od strony stropu, zaopatrzona jest we wgłębienia i/lub otwory (13) pochłaniające dźwięk. 2. Płyta stropowa według zastrz. 1, znamienna tym, że na powierzchni znajdującej się od strony pomieszczenia i od strony stropu znajdują się wgłębienia i/lub otwory (11, 13) pochłaniające dźwięk. 3. Płyta stropowa według zastrz. 1, znamienna tym, że klej, stanowiący równocześnie warstwę (9) izolacji akustycznej rozmieszczony jest na całej powierzchni. 4. Płyta stropowa według zastrz. 1, znamienna tym, że ciężar właściwy pozorny elementów płytowych (7, 8) wynosi 200 do 400 kg na m3, a korzystnie 270 do 350 kg na m3. 5. Płyta stropowa według zastrz. 1, znamienna tym, że ciężar właściwy pozorny i/lub grubość materiału obu elementów płytowych (7, 8) jest różna. 6. Płyta stropowa według zastrz. 1, albo 3, znamienna tym, że klej stanowi nieorganiczna substancja klejąca. 7. Płyta stropowa według zastrz. 1, albo 4, albo 5, znamienna tym, że elementy płytowe (7, 8) zawierają wełnę mineralną (5), oraz wypełniacz i środek wiążący (6). 8. Płyta stropowa według zastrz. 1, albo 4, albo 5, znamienna tym, że elementy płytowe (7, 8) zawierają perlit (krzemian glinowo-potasowy) oraz makulaturę, glinę i środek wiążący. * * * Przedmiotem wynalazku jest płyta stropowa. Chodzi tu zwłaszcza o płytę stropową na ślepy pułap, zaopatrzony w kształtowniki nośne posiadającą po zainstalowaniu dolną powierzchnię zwróconą w stronę pomieszczenia oraz powierzchnię zwróconą w stronę stropu. Płyty stropowe wspomnianego rodzaju znane są od dawna i służą do zestawiania ślepych pułapów określanych też jako stropy sufitowe lub sufity podwieszane. Wiele budowli publicznych, budynków administracyjnych, szkolnych i szpitali obecnie prawie wyłącznie zaopatrywanych jest w podwieszane ślepe pułapy i wyposażanych w ustawione poniżej nich ścianki działowe, służące do podziału pomieszczeń zależnie od potrzeb, i umożliwiające ewentualne zmiany tego podziału. Ścianki działowe sięgają z reguły tylko do tego ślepego pułapu, natomiast znajdująca się powyżej tego ślepego pułapu przestrzeń stropowa rozpościera się od jednej ściany nośnej do drugiej, niekiedy na całej powierzchni budynku. Wiąże się to z przenoszeniem dźwięku ponad ściankami działowymi, między sąsiednimi pomieszczeniami. W zasadzie przenikanie dźwięku przez ślepy pułap i przestrzeń stropową nie powinno być silniejsze, niż bezpośrednie przenikanie przez samą ściankę działową. Wymagane izolacyjności akustyczne są niemożliwe do uzyskania przy stosowaniu prostych płyt stropowych, więc w celu spełnienia tych wymagań odnoszących się do izolacyjności akustycznej, w przypadku zwykle stosowanych ślepych pułapów, w przestrzeni stropowej na ślepym pułapie rozkłada się wełnę mineralną, służącą do zapewnienia izolacji akustycznej.

3 Stosowanie wełny mineralnej rozkładanej luźno na ślepym pułapie daje pożądaną izolacyjność akustyczną. Jednakowoż wełna mineralna dobry efekt daje tylko wtedy, kiedy jest rozłożona starannie i regularnie. Wiąże się to ze znacznym nakładem pracy i odpowiednimi kosztami. Ponadto problematyczne jest stosowanie luźno rozkładanej wełny mineralnej w sytuacji, kiedy konieczne jest wykonywanie w przestrzeni stropowej prac obsługowych lub napraw wymagających najpierw usunięcia wełny, a następnie ponownego równomiernego jej rozłożenia. Z reguły często trudno uniknąć pogorszenia wartości izolacyjności akustycznej nawet przy niewielkich pracach konserwacyjnych lub naprawach wykonywanych w przestrzeni stropowej. Zadaniem wynalazku jest opracowanie środków, za których pomocą byłaby możliwa bezpośrednia poprawa właściwości izolacyjnych samej płyty stropowej na tyle, aby nie było konieczne dodatkowe rozkładanie wełny mineralnej w przestrzeni stropowej. Płyta stropowa na ślepy pułap zaopatrzony w kształtowniki nośne posiadająca po zainstalowaniu dolną powierzchnię zwróconą w stronę pomieszczenia oraz powierzchnię zwróconą w stronę stropu, złożona z co najmniej dwóch, umieszczonych płasko jeden nad drugim, elementów płytowych z materiału o dużej izolacyjności akustycznej, spojonych warstwą kleju, stanowiącego warstwę izolacji akustycznej, przy czym powierzchnia płyty zwrócona w stronę pomieszczenia jest gładka lub profilowana, odznacza się według wynalazku tym, że powierzchnia znajdująca się po zainstalowaniu na wierzchu od strony stropu, zaopatrzona jest we wgłębienia i/lub otwory pochłaniające dźwięk. Korzystnie na powierzchni znajdującej się od strony pomieszczenia i od strony stropu znajdują się wgłębienia i/lub otwory pochłaniające dźwięk. Korzystnie klej, stanowiący równocześnie warstwę izolacji akustycznej, rozmieszczony jest na całej powierzchni. Korzystnie ciężar właściwy pozorny elementów płytowych wynosi 200 do 400 kg na m3, a korzystnie 270 do 350 kg na m3. Korzystnie ciężar właściwy pozorny i/lub grubość materiału obu elementów płytowych jest różna. Korzystnie klej stanowi nieorganiczna substancja klejąca. Korzystnie elementy płytowe zawierają wełnę mineralną oraz wypełniacz i środek wiążący. Korzystnie elementy płytowe zawierają perlit (krzemian glinowo-potasowy) oraz makulaturę, glinę i środek wiążący. Dla poprawy izolacyjności akustycznej, płyta stropowa składa się z co najmniej z dwóch sklejonych ze sobą elementów płytowych. W charakterze materiału obu elementów płytowych służy, sam w sobie znany, materiał zapewniający izolację akustyczną, bądź pochłanianie dźwięków, jak na przykład mieszanina wełny mineralnej, wypełniacza i naturalnego środka wiążącego, na przykład w postaci skrobi. Ciężar właściwy pozorny tych elementów płytowych może być rzędu 200 kg do 400 kg na m3. Dzięki warstwie klejowej osiąga się dodatkowe tłumienie przenikania dźwięku, a zatem dobrą ogólną izolacyjność akustyczną. Otwory zapewniające pochłanianie dźwięku na zwróconej w stronę stropu powierzchni płyty, zapewniają dalsze zmniejszenie amplitudy fal akustycznych przenikających do przestrzeni stropowej, ponieważ w tej przestrzeni rozchodzą się głównie fale przenikające przez płytę stropową. W rezultacie, przy zastosowaniu na przykład dwóch lub więcej elementów płytowych wykonanych z wełny mineralnej, wypełniacza i środka wiążącego, lub z perlitu (nieorganicznej skały potasowo-glinowo-krzemianowej), makulatury, gliny oraz środka wiążącego, otrzymuje się płytę stropową spełniającą bardzo dobrze w s z e l k i e w y m a g a n i a, c o p o w o d u j e, ż e z b ę d n e j e s t d o d a t k o w e r o z k ł a d a n i e l u z e m w e ł n y m i neralnej. Przedmiot wynalazku jest objaśniony w przykładach wykonania na rysunku, który przedstawia część ślepego pułapu z dwiema różnymi płytami stropowymi. Na rysunku pokazano część ślepego pułapu 1 z dwiema urwanymi na rysunku po bokach różnymi płytami stropowymi 2 i 3, ułożonymi na ramionach kształtownika nośnego 4. Każda z płyt stropowych 2 względnie 3 w przykładzie wykonania składa się z dwóch płaskich, nałożonych na siebie, elementów płytowych 7 i 8, na przykład z wełny mineralnej 5, ze środkiem wiążącym 6,

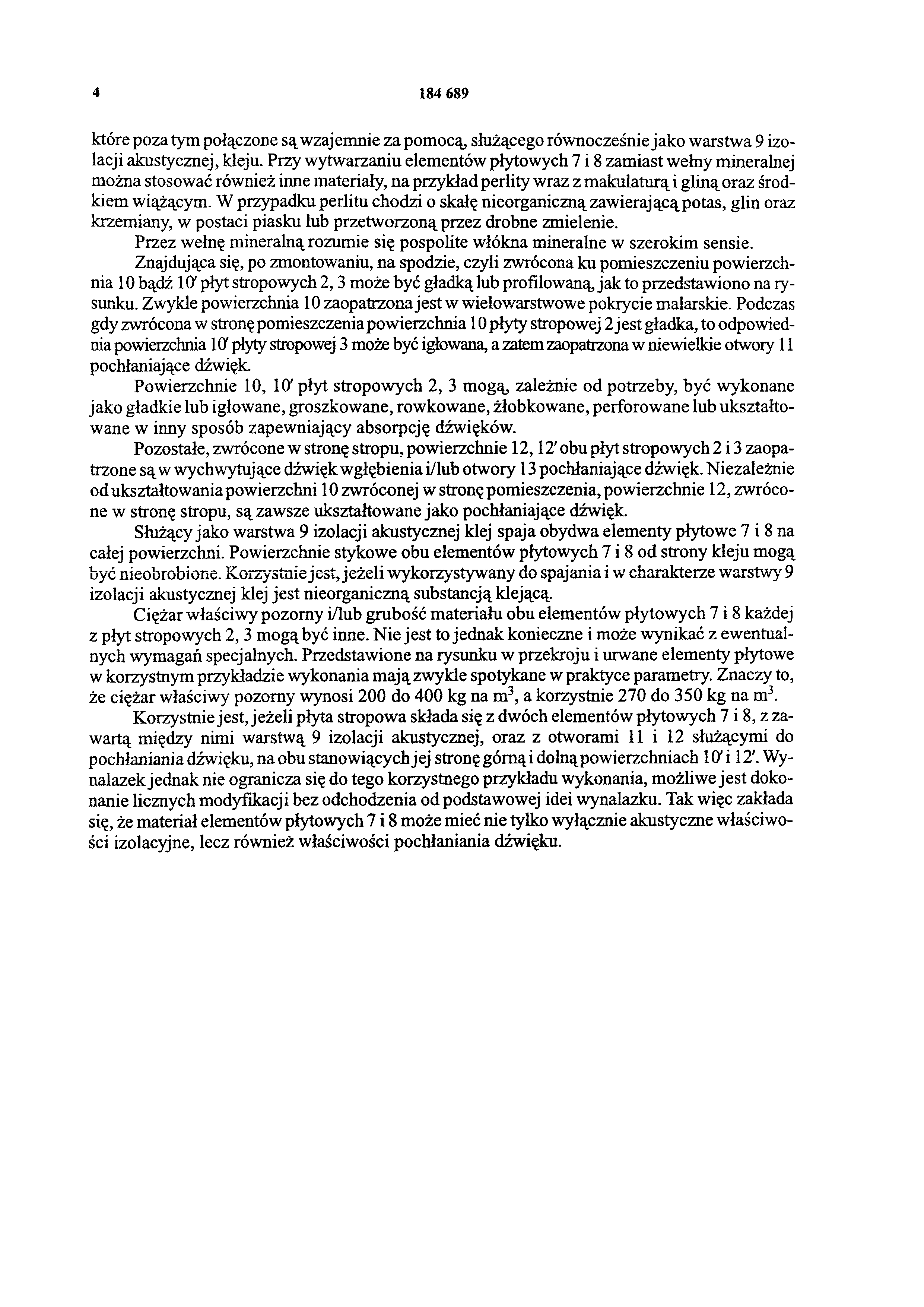

4 które poza tym połączone są wzajemnie za pomocą, służącego równocześnie jako warstwa 9 izolacji akustycznej, kleju. Przy wytwarzaniu elementów płytowych 7 i 8 zamiast wełny mineralnej można stosować również inne materiały, na przykład perlity wraz z makulaturą i gliną oraz środkiem wiążącym. W przypadku perlitu chodzi o skałę nieorganiczną zawierającą potas, glin oraz krzemiany, w postaci piasku lub przetworzoną przez drobne zmielenie. Przez wełnę mineralną rozumie się pospolite włókna mineralne w szerokim sensie. Znajdująca się, po zmontowaniu, na spodzie, czyli zwrócona ku pomieszczeniu powierzchnia 10 bądź 10' płyt stropowych 2, 3 może być gładką lub profilowaną, jak to przedstawiono na rysunku. Zwykle powierzchnia 10 zaopatrzona jest w wielowarstwowe pokrycie malarskie. Podczas gdy zwrócona w stronę pomieszczenia powierzchnia 10 płyty stropowej 2 jest gładka, to odpowiednia powierzchnia 10' płyty stropowej 3 może być igłowana, a zatem zaopatrzona w niewielkie otwory 11 pochłaniające dźwięk. Powierzchnie 10, 10' płyt stropowych 2, 3 mogą, zależnie od potrzeby, być wykonane jako gładkie lub igłowane, groszkowane, rowkowane, żłobkowane, perforowane lub ukształtowane w inny sposób zapewniający absorpcję dźwięków. Pozostałe, zwrócone w stronę stropu, powierzchnie 12, 12' obu płyt stropowych 2 i 3 zaopatrzone są w wychwytujące dźwięk wgłębienia i/lub otwory 13 pochłaniające dźwięk. Niezależnie od ukształtowania powierzchni 10 zwróconej w stronę pomieszczenia, powierzchnie 12, zwrócone w stronę stropu, są zawsze ukształtowane jako pochłaniające dźwięk. Służący jako warstwa 9 izolacji akustycznej klej spaja obydwa elementy płytowe 7 i 8 na całej powierzchni. Powierzchnie stykowe obu elementów płytowych 7 i 8 od strony kleju mogą być nieobrobione. Korzystnie jest, jeżeli wykorzystywany do spajania i w charakterze warstwy 9 izolacji akustycznej klej jest nieorganiczną substancją klejącą. Ciężar właściwy pozorny i/lub grubość materiału obu elementów płytowych 7 i 8 każdej z płyt stropowych 2, 3 mogą być inne. Nie jest to jednak konieczne i może wynikać z ewentualnych wymagań specjalnych. Przedstawione na rysunku w przekroju i urwane elementy płytowe w korzystnym przykładzie wykonania mają zwykle spotykane w praktyce parametry. Znaczy to, że ciężar właściwy pozorny wynosi 200 do 400 kg na m3, a korzystnie 270 do 350 kg na m3. Korzystnie jest, jeżeli płyta stropowa składa się z dwóch elementów płytowych 7 i 8, z zawartą między nimi warstwą 9 izolacji akustycznej, oraz z otworami 11 i 12 służącymi do pochłaniania dźwięku, na obu stanowiących jej stronę górną i dolną powierzchniach 10' i 12'. Wynalazek jednak nie ogranicza się do tego korzystnego przykładu wykonania, możliwe jest dokonanie licznych modyfikacji bez odchodzenia od podstawowej idei wynalazku. Tak więc zakłada się, że materiał elementów płytowych 7 i 8 może mieć nie tylko wyłącznie akustyczne właściwości izolacyjne, lecz również właściwości pochłaniania dźwięku.

5

6 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zł.
